TOYOTA PRIUS 2021 Betriebsanleitungen (in German)

6516-3. Wartung in Eigenregie
PRIUS_OM_OM47E13M_(EM)
6
Wartung und Pflege des Fahrzeugs

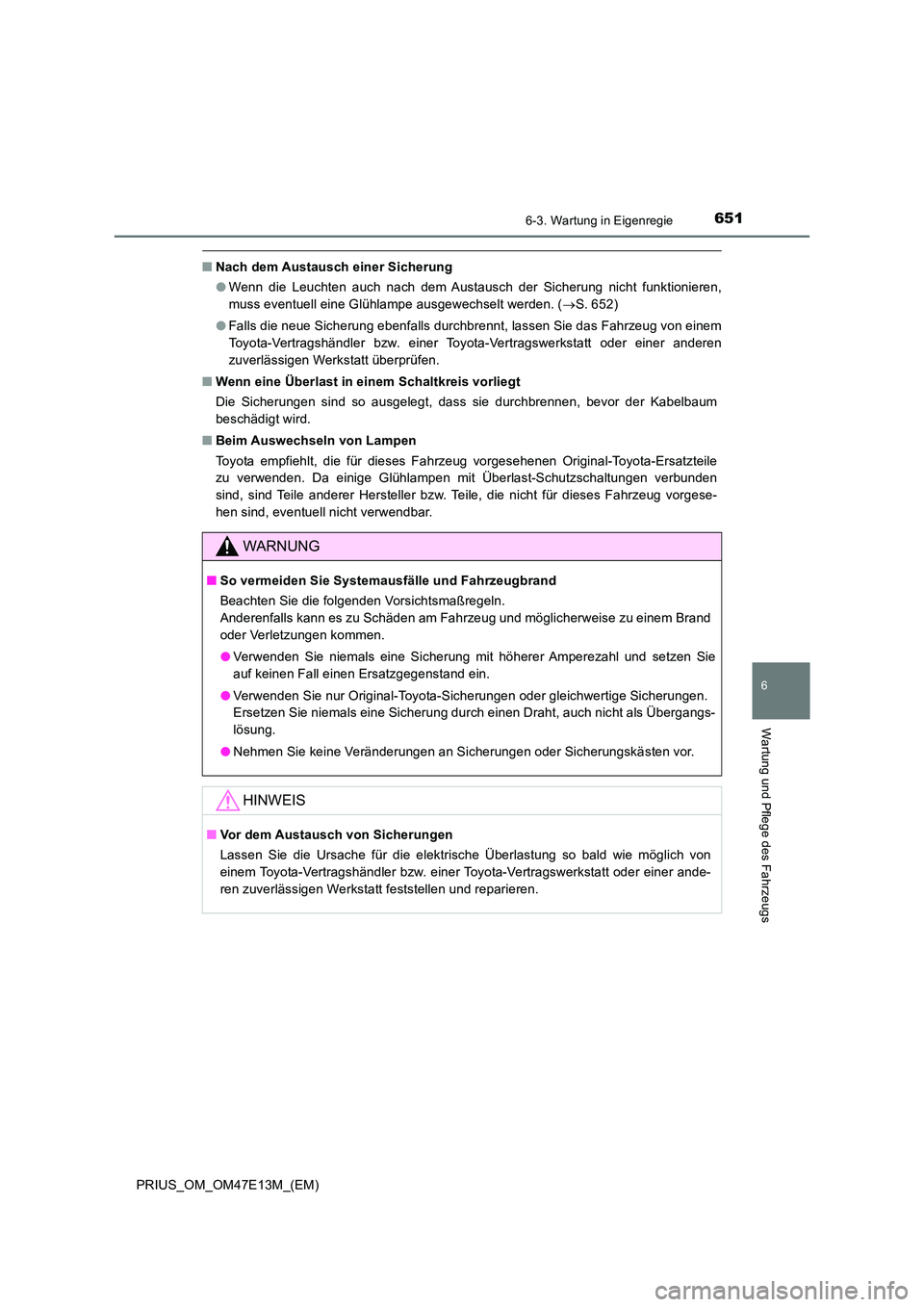

■Nach dem Austausch einer Sicherung
● Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss eventuell eine Glühlampe ausgewechselt werden. ( S. 652)
● Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
■ Wenn eine Überlast in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum
beschädigt wird.
■ Beim Auswechseln von Lampen
Toyota empfiehlt, die für dieses Fahrzeug vorgesehenen Original -Toyota-Ersatzteile
zu verwenden. Da einige Glühlampen mit Überlast-Schutzschaltung en verbunden
sind, sind Teile anderer Hersteller bzw. Teile, die nicht für d ieses Fahrzeug vorgese-
hen sind, eventuell nicht verwendbar.
WARNUNG
■ So vermeiden Sie Systemausfälle und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand
oder Verletzungen kommen.
● Verwenden Sie niemals eine Sicherung mit höherer Amperezahl und setzen Sie
auf keinen Fall einen Ersatzgegenstand ein.
● Verwenden Sie nur Original-Toyota-Sicherungen oder gleichwertige Sicherungen.
Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nic ht als Übergangs-
lösung.
● Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
HINWEIS
■Vor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Überlastung so bald wie möglich von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstat t oder einer ande-
ren zuverlässigen Werkstatt feststellen und reparieren.

6526-3. Wartung in Eigenregie
PRIUS_OM_OM47E13M_(EM)

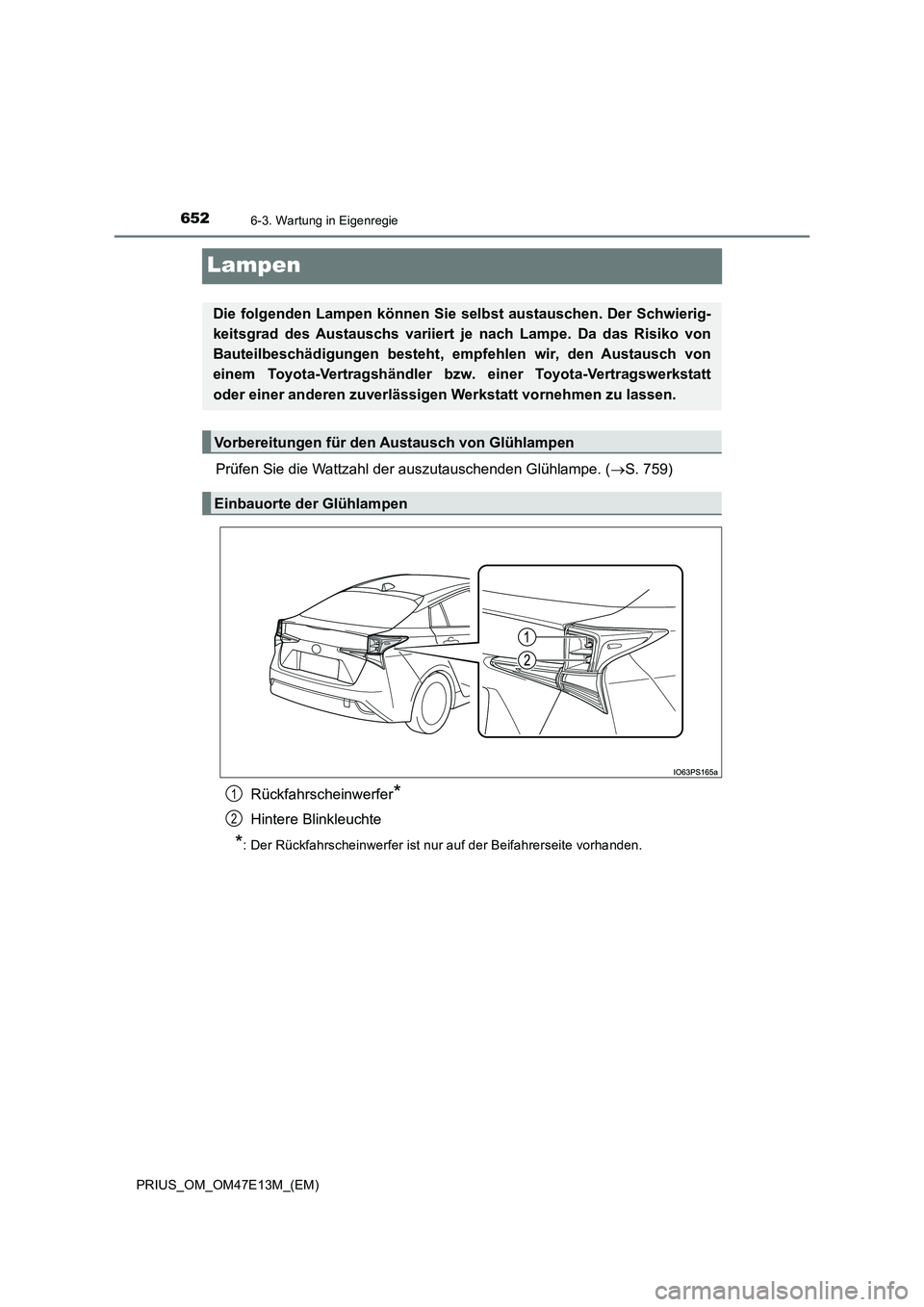

Lampen
Prüfen Sie die Wattzahl der auszutauschenden Glühlampe. (S. 759)
Rückfahrscheinwerfer*
Hintere Blinkleuchte
*: Der Rückfahrscheinwerfer ist nur auf der Beifahrerseite vorha nden.
Die folgenden Lampen können Sie selbst austauschen. Der Schwierig-
keitsgrad des Austauschs variiert je nach Lampe. Da das Risiko von
Bauteilbeschädigungen besteht, empfehlen wir, den Austausch von
einem Toyota-Vertragshändler bzw . einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt vornehmen zu lassen.
Vorbereitungen für den Austausch von Glühlampen
Einbauorte der Glühlampen
1
2

6536-3. Wartung in Eigenregie
PRIUS_OM_OM47E13M_(EM)
6
Wartung und Pflege des Fahrzeugs

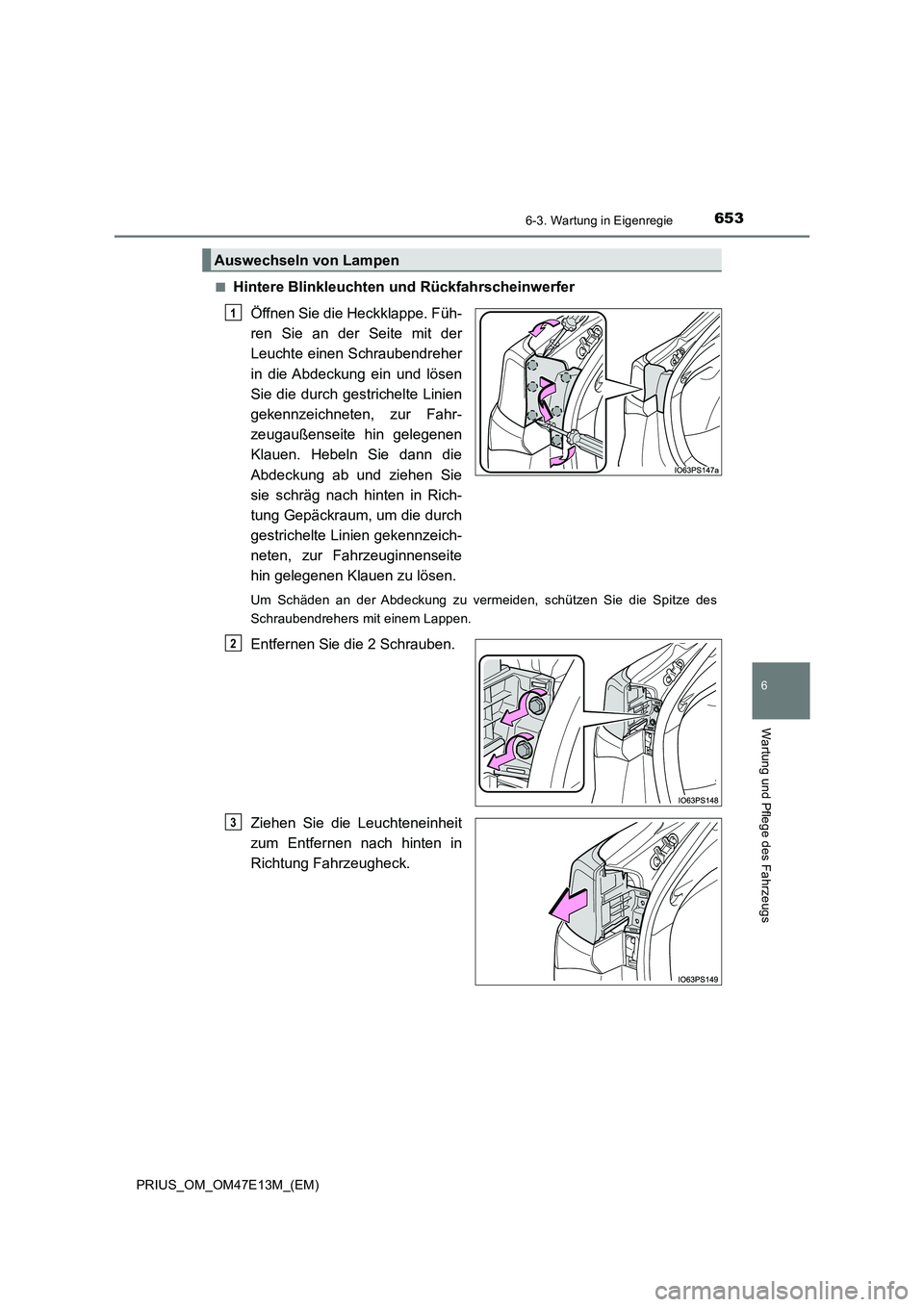

■Hintere Blinkleuchten und Rückfahrscheinwerfer
Öffnen Sie die Heckklappe. Füh-
ren Sie an der Seite mit der
Leuchte einen Schraubendreher
in die Abdeckung ein und lösen
Sie die durch gestrichelte Linien
gekennzeichneten, zur Fahr-
zeugaußenseite hin gelegenen
Klauen. Hebeln Sie dann die
Abdeckung ab und ziehen Sie
sie schräg nach hinten in Rich-
tung Gepäckraum, um die durch
gestrichelte Linien gekennzeich-
neten, zur Fahrzeuginnenseite
hin gelegenen Klauen zu lösen.
Um Schäden an der Abdeckung zu vermeiden, schützen Sie die Spitze des
Schraubendrehers mit einem Lappen.
Entfernen Sie die 2 Schrauben.
Ziehen Sie die Leuchteneinheit
zum Entfernen nach hinten in
Richtung Fahrzeugheck.
Auswechseln von Lampen
1
2
3

6546-3. Wartung in Eigenregie
PRIUS_OM_OM47E13M_(EM)

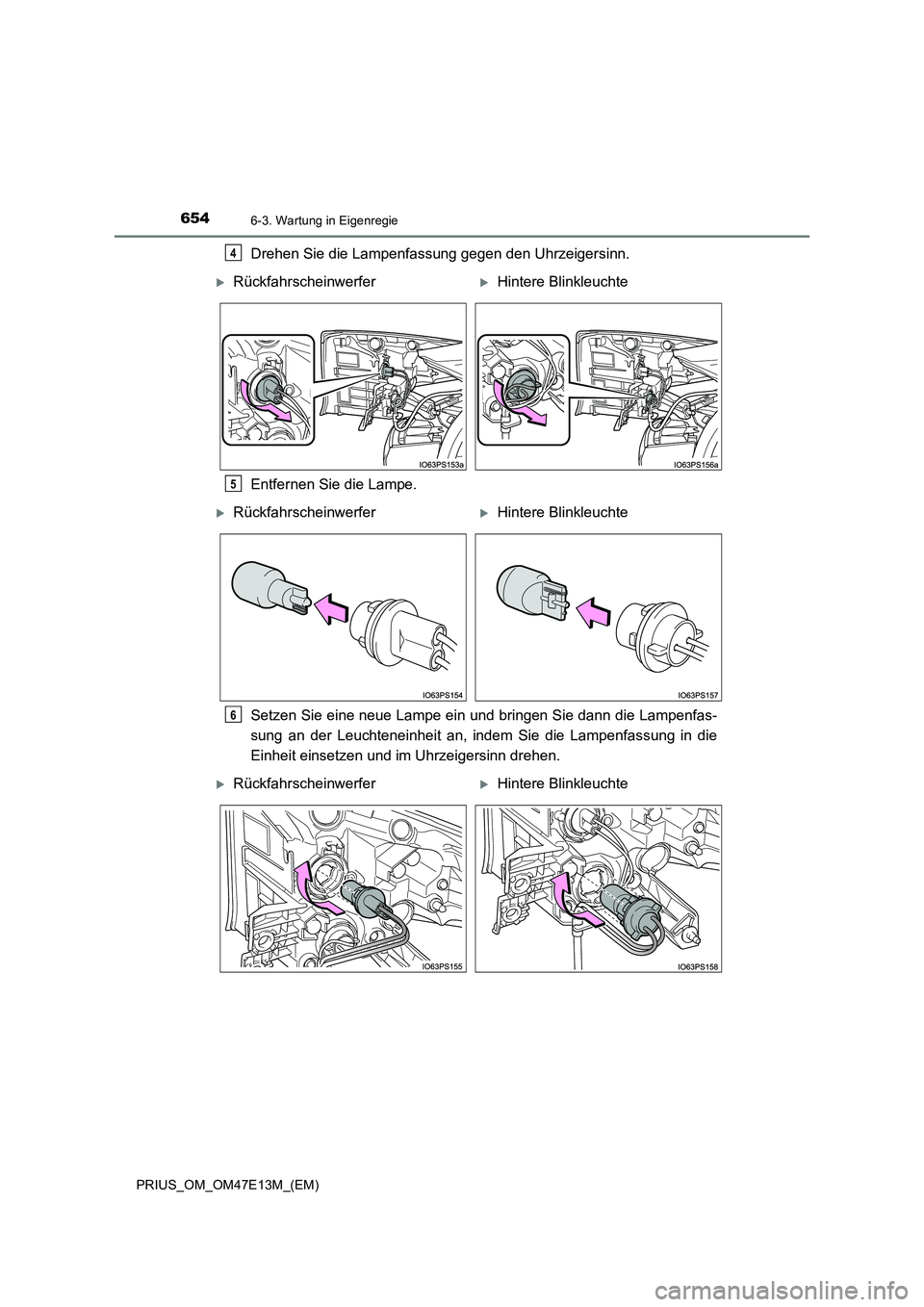

Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Setzen Sie eine neue Lampe ein und bringen Sie dann die Lampenfas-
sung an der Leuchteneinheit an, indem Sie die Lampenfassung in die
Einheit einsetzen und im Uhrzeigersinn drehen.4
RückfahrscheinwerferHintere Blinkleuchte
5
RückfahrscheinwerferHintere Blinkleuchte
6
RückfahrscheinwerferHintere Blinkleuchte

6556-3. Wartung in Eigenregie
PRIUS_OM_OM47E13M_(EM)
6
Wartung und Pflege des Fahrzeugs

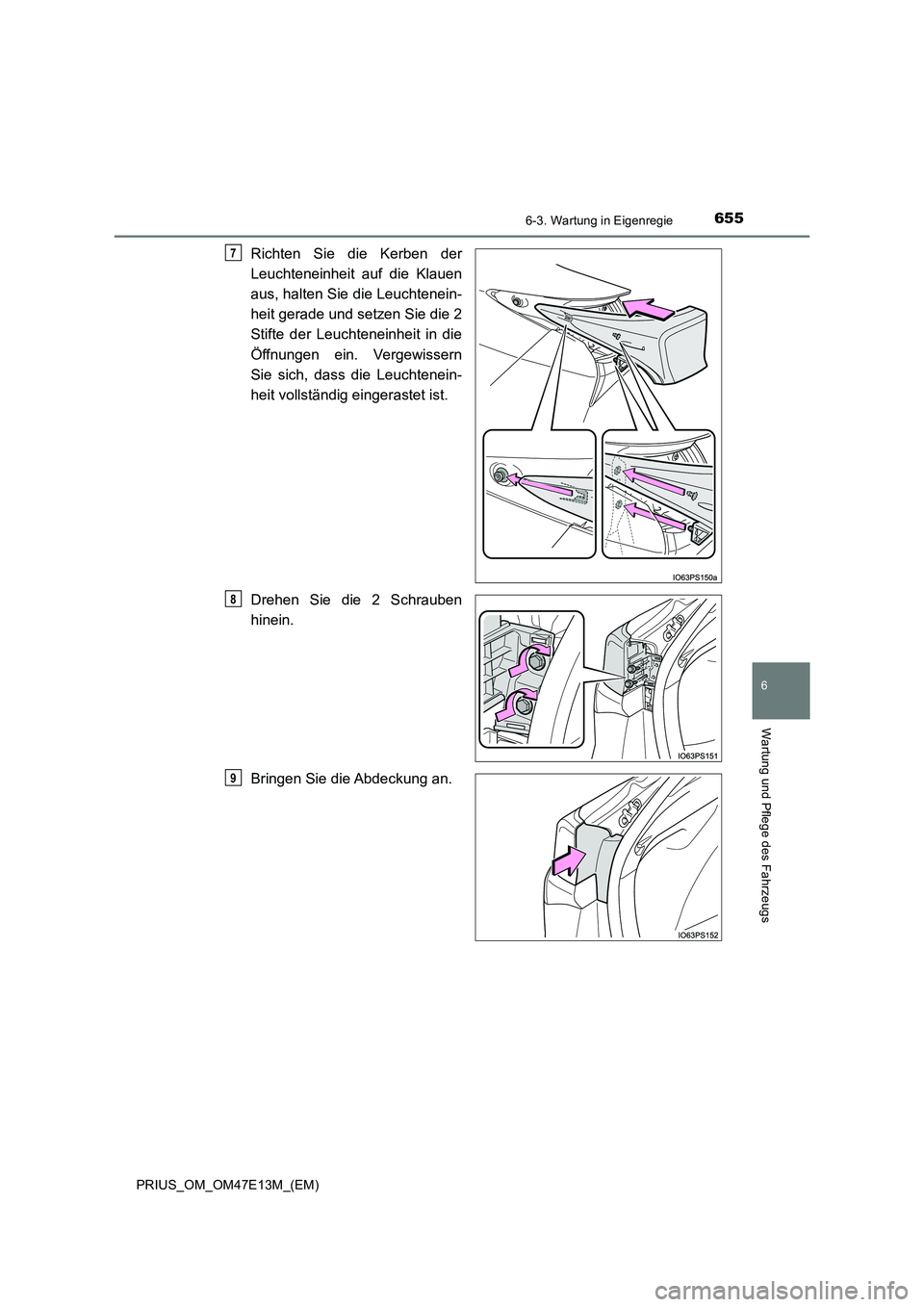

Richten Sie die Kerben der
Leuchteneinheit auf die Klauen
aus, halten Sie die Leuchtenein-
heit gerade und setzen Sie die 2
Stifte der Leuchteneinheit in die
Öffnungen ein. Vergewissern
Sie sich, dass die Leuchtenein-
heit vollständig eingerastet ist.
Drehen Sie die 2 Schrauben
hinein.
Bringen Sie die Abdeckung an.
7
8
9

6566-3. Wartung in Eigenregie
PRIUS_OM_OM47E13M_(EM)■

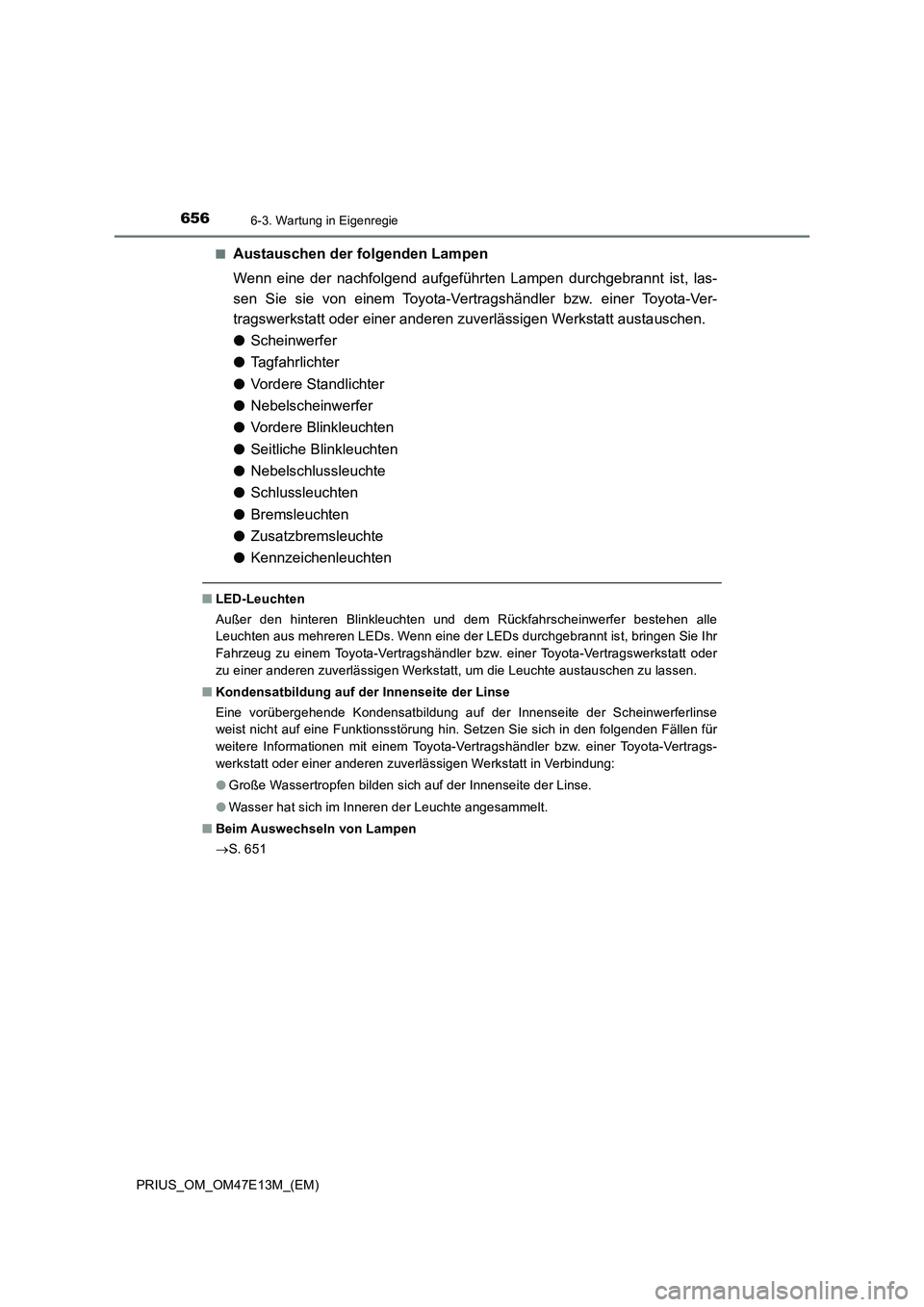

Austauschen der folgenden Lampen
Wenn eine der nachfolgend aufgeführten Lampen durchgebrannt ist, las-
sen Sie sie von einem Toyota-Vertragshändler bzw. einer Toyota-Ve r -
tragswerkstatt oder einer anderen zuverlässigen Werkstatt austauschen.
●Scheinwerfer
●Tagfahrlichter
●Vordere Standlichter
●Nebelscheinwerfer
●Vordere Blinkleuchten
●Seitliche Blinkleuchten
●Nebelschlussleuchte
●Schlussleuchten
●Bremsleuchten
●Zusatzbremsleuchte
●Kennzeichenleuchten
■LED-Leuchten
Außer den hinteren Blinkleuchten und dem Rückfahrscheinwerfer bestehen alle
Leuchten aus mehreren LEDs. Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr
Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
zu einer anderen zuverlässigen Werkstatt, um die Leuchte austauschen zu lassen.
■Kondensatbildung auf der Innenseite der Linse
Eine vorübergehende Kondensatbildung auf der Innenseite der Scheinwerferlinse
weist nicht auf eine Funktionsstörung hin. Setzen Sie sich in den folgenden Fällen für
weitere Informationen mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung:
●Große Wassertropfen bilden sich auf der Innenseite der Linse.
●Wasser hat sich im Inneren der Leuchte angesammelt.
■Beim Auswechseln von Lampen
S. 651

6576-3. Wartung in Eigenregie
PRIUS_OM_OM47E13M_(EM)
6
Wartung und Pflege des Fahrzeugs

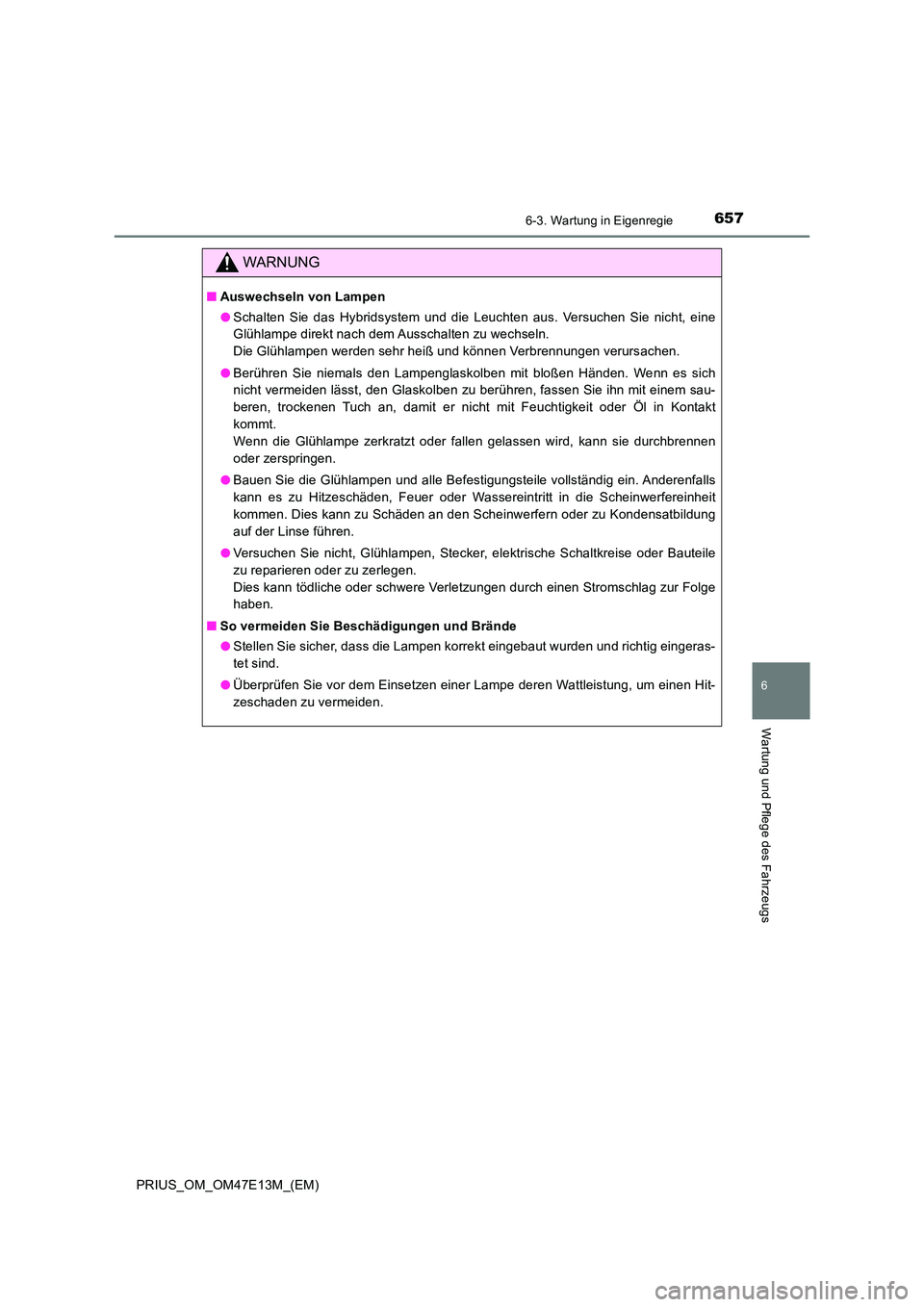

WARNUNG
■Auswechseln von Lampen
● Schalten Sie das Hybridsystem und die Leuchten aus. Versuchen Sie nicht, eine
Glühlampe direkt nach dem Ausschalten zu wechseln.
Die Glühlampen werden sehr heiß und können Verbrennungen verurs achen.
● Berühren Sie niemals den Lampenglaskolben mit bloßen Händen. Wenn es sich
nicht vermeiden lässt, den Glaskolben zu berühren, fassen Sie i hn mit einem sau-
beren, trockenen Tuch an, damit er nicht mit Feuchtigkeit oder Öl in Kontakt
kommt.
Wenn die Glühlampe zerkratzt oder fallen gelassen wird, kann si e durchbrennen
oder zerspringen.
● Bauen Sie die Glühlampen und alle Befestigungsteile vollständig ein. Anderenfalls
kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Schei nwerfereinheit
kommen. Dies kann zu Schäden an den Scheinwerfern oder zu Konde nsatbildung
auf der Linse führen.
● Versuchen Sie nicht, Glühlampen, Stecker, elektrische Schaltkreise oder Bauteile
zu reparieren oder zu zerlegen.
Dies kann tödliche oder schwere Verletzungen durch einen Stroms chlag zur Folge
haben.
■ So vermeiden Sie Beschädigungen und Brände
● Stellen Sie sicher, dass die Lampen korrekt eingebaut wurden und richtig eingeras-
tet sind.
● Überprüfen Sie vor dem Einsetzen einer Lampe deren Wattleistung, um einen Hit-
zeschaden zu vermeiden.

6586-3. Wartung in Eigenregie
PRIUS_OM_OM47E13M_(EM)

659

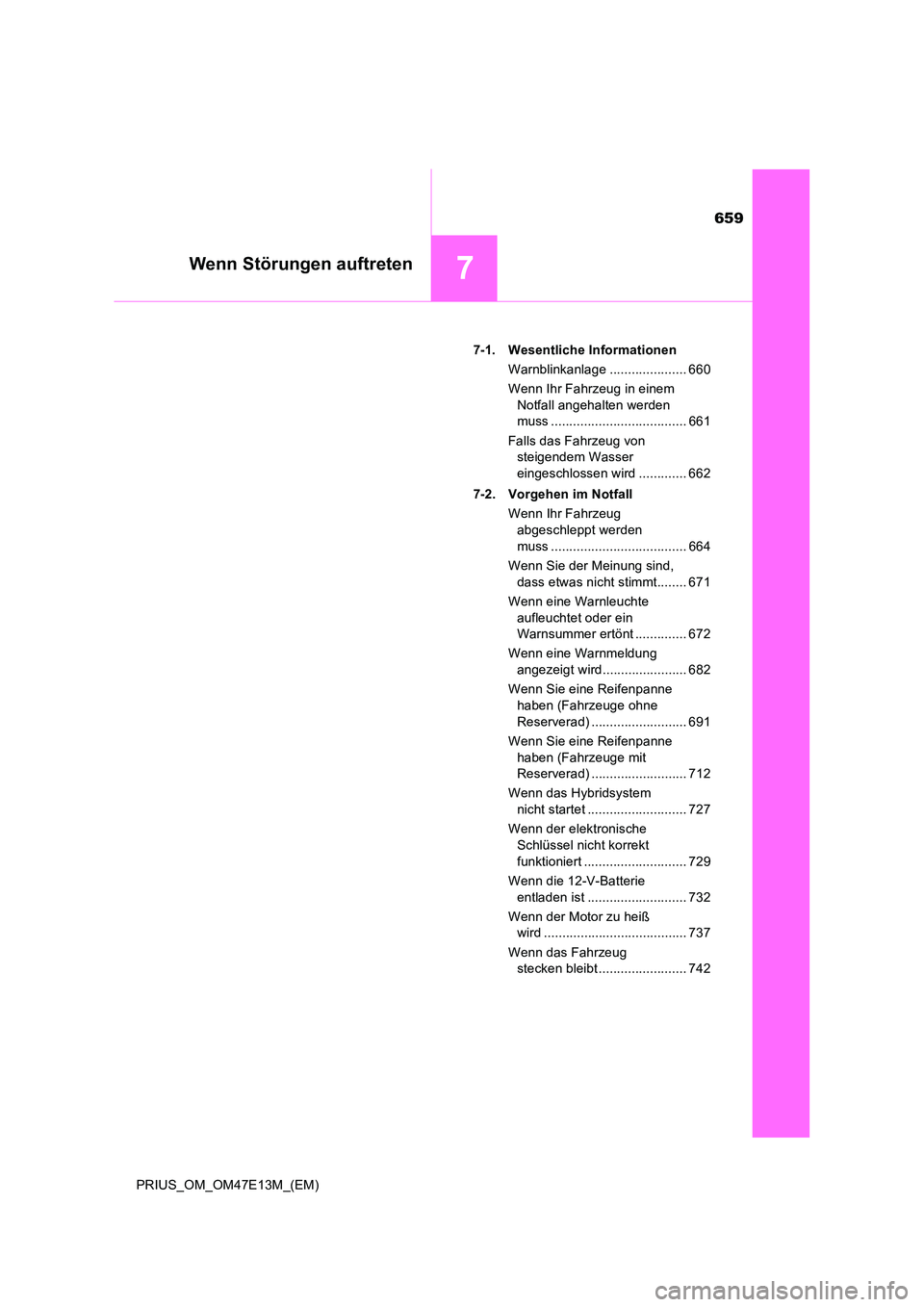

7Wenn Störungen auftreten
PRIUS_OM_OM47E13M_(EM)
7-1. Wesentliche Informationen
Warnblinkanlage ..................... 660
Wenn Ihr Fahrzeug in einem
Notfall angehalten werden
muss ..................................... 661
Falls das Fahrzeug von
steigendem Wasser
eingeschlossen wird ............. 662
7-2. Vorgehen im Notfall
Wenn Ihr Fahrzeug
abgeschleppt werden
muss ..................................... 664
Wenn Sie der Meinung sind,
dass etwas nicht stimmt........ 671
Wenn eine Warnleuchte
aufleuchtet oder ein
Warnsummer ertönt .............. 672
Wenn eine Warnmeldung
angezeigt wird....................... 682
Wenn Sie eine Reifenpanne
haben (Fahrzeuge ohne
Reserverad) .......................... 691
Wenn Sie eine Reifenpanne
haben (Fahrzeuge mit
Reserverad) .......................... 712
Wenn das Hybridsystem
nicht startet ........................... 727
Wenn der elektronische
Schlüssel nicht korrekt
funktioniert ............................ 729
Wenn die 12-V-Batterie
entladen ist ........................... 732
Wenn der Motor zu heiß
wird ....................................... 737
Wenn das Fahrzeug
stecken bleibt ........................ 742

6607-1. Wesentliche Informationen
PRIUS_OM_OM47E13M_(EM)

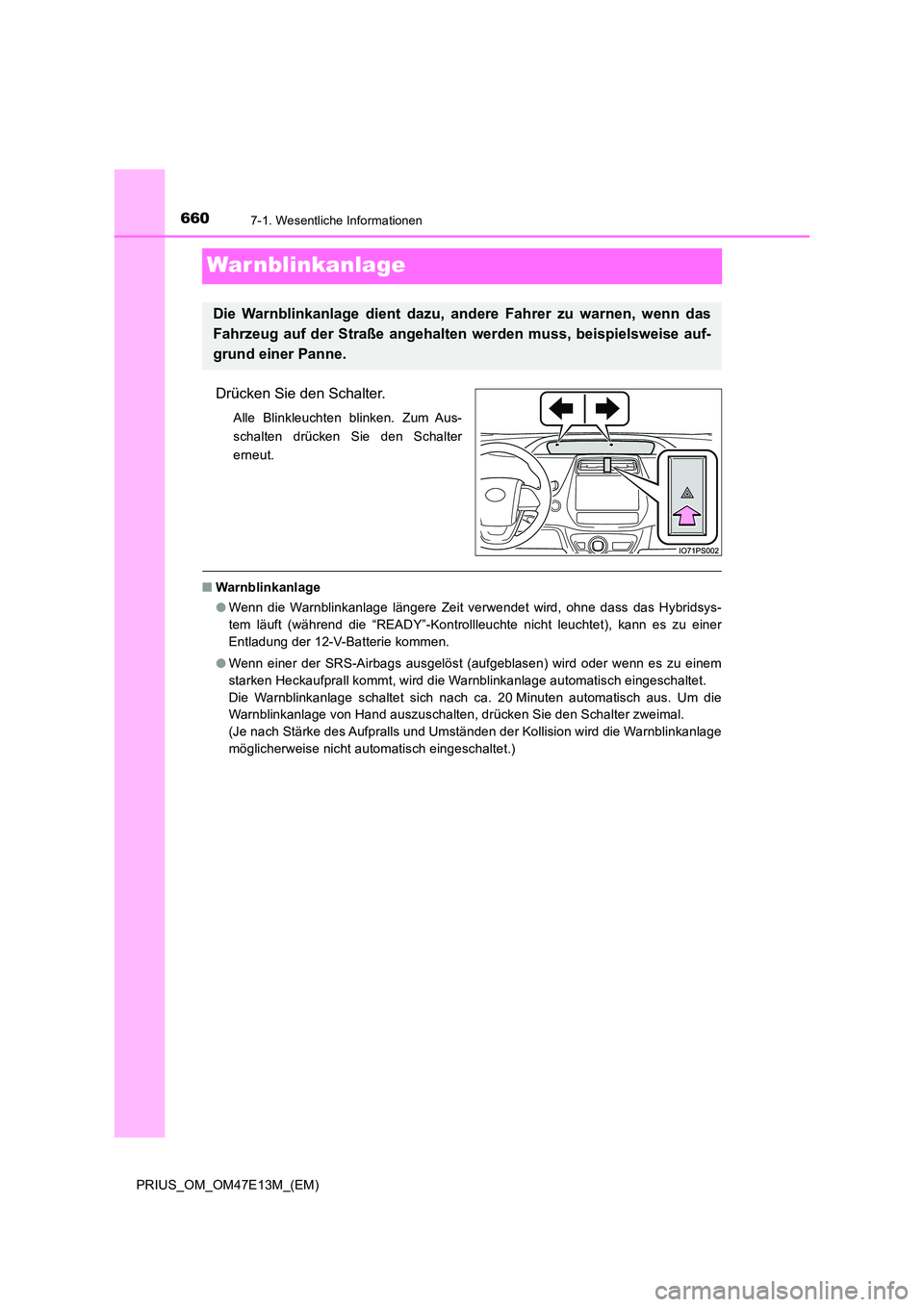

War nblinkanlage
Drücken Sie den Schalter.
Alle Blinkleuchten blinken. Zum Aus-
schalten drücken Sie den Schalter
erneut.
■ Warnblinkanlage
● Wenn die Warnblinkanlage längere Zeit verwendet wird, ohne dass das Hybridsys-
tem läuft (während die “READY”-Kontrollleuchte nicht leuchtet), kann es zu einer
Entladung der 12-V-Batterie kommen.
● Wenn einer der SRS-Airbags ausgelöst (aufgeblasen) wird oder wenn es zu einem
starken Heckaufprall kommt, wird die Warnblinkanlage automatisc h eingeschaltet.
Die Warnblinkanlage schaltet sich nach ca. 20 Minuten automatisc h aus. Um die
Warnblinkanlage von Hand auszuschalten, drücken Sie den Schalte r zweimal.
(Je nach Stärke des Aufpralls und Umständen der Kollision wird die Warnblinkanlage
möglicherweise nicht automatisch eingeschaltet.)
Die Warnblinkanlage dient dazu, andere Fahrer zu warnen, wenn d as
Fahrzeug auf der Straße angehalten werden muss, beispielsweise auf-
grund einer Panne.
