TOYOTA PRIUS 2021 Instructieboekje (in Dutch)

6817-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47E11E_(EE)
7
Bij problemen
2WD-uitvoeringen
Plaats van bandenreparatieset en gereedschap
Krikslinger
Krik
(Gebruik van de krik: →Blz. 685)
Wielmoersleutel Bandenreparatieset
Sleepoog1
2
3
4
5
PRIUS_OM_OM47E11E_(EE).book Page
681 Monday, July 6, 2020 1:18 PM

6827-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47E11E_(EE)

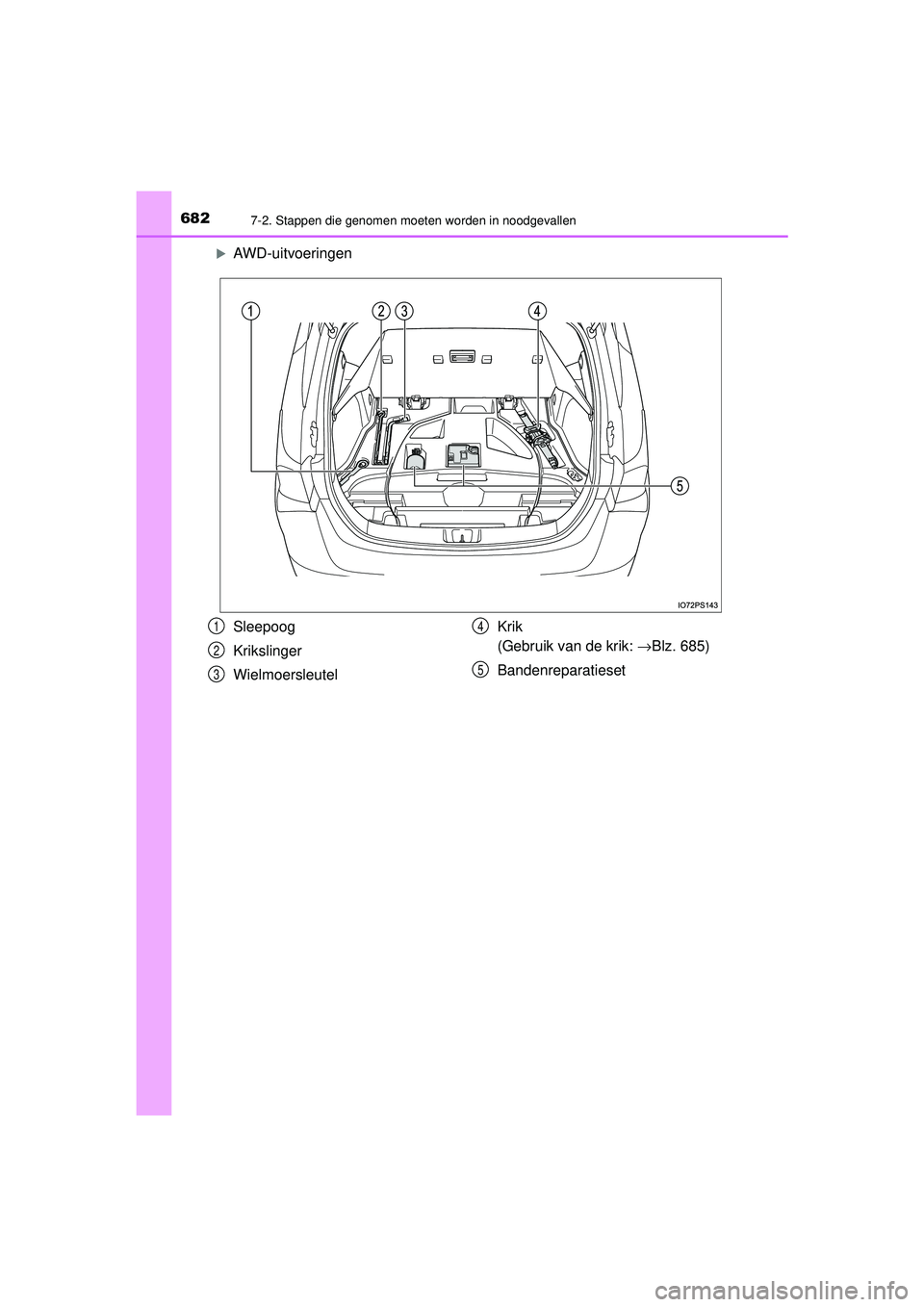

AWD-uitvoeringen
Sleepoog
Krikslinger
WielmoersleutelKrik
(Gebruik van de krik: →Blz. 685)
Bandenreparatieset1
2
3
4
5
PRIUS_OM_OM47E11E_(EE).book Page
682 Monday, July 6, 2020 1:18 PM

6837-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47E11E_(EE)
7
Bij problemen
Onderdelen van de bandenreparatieset
Fles
Sticker
Compressor
BandenspanningsmeterCompressorschakelaar
Voedingsstekker
Slang
Ontluchtingsdopje1
2
3
4
5
6
7
8
PRIUS_OM_OM47E11E_(EE).book Page
683 Monday, July 6, 2020 1:18 PM

6847-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47E11E_(EE)

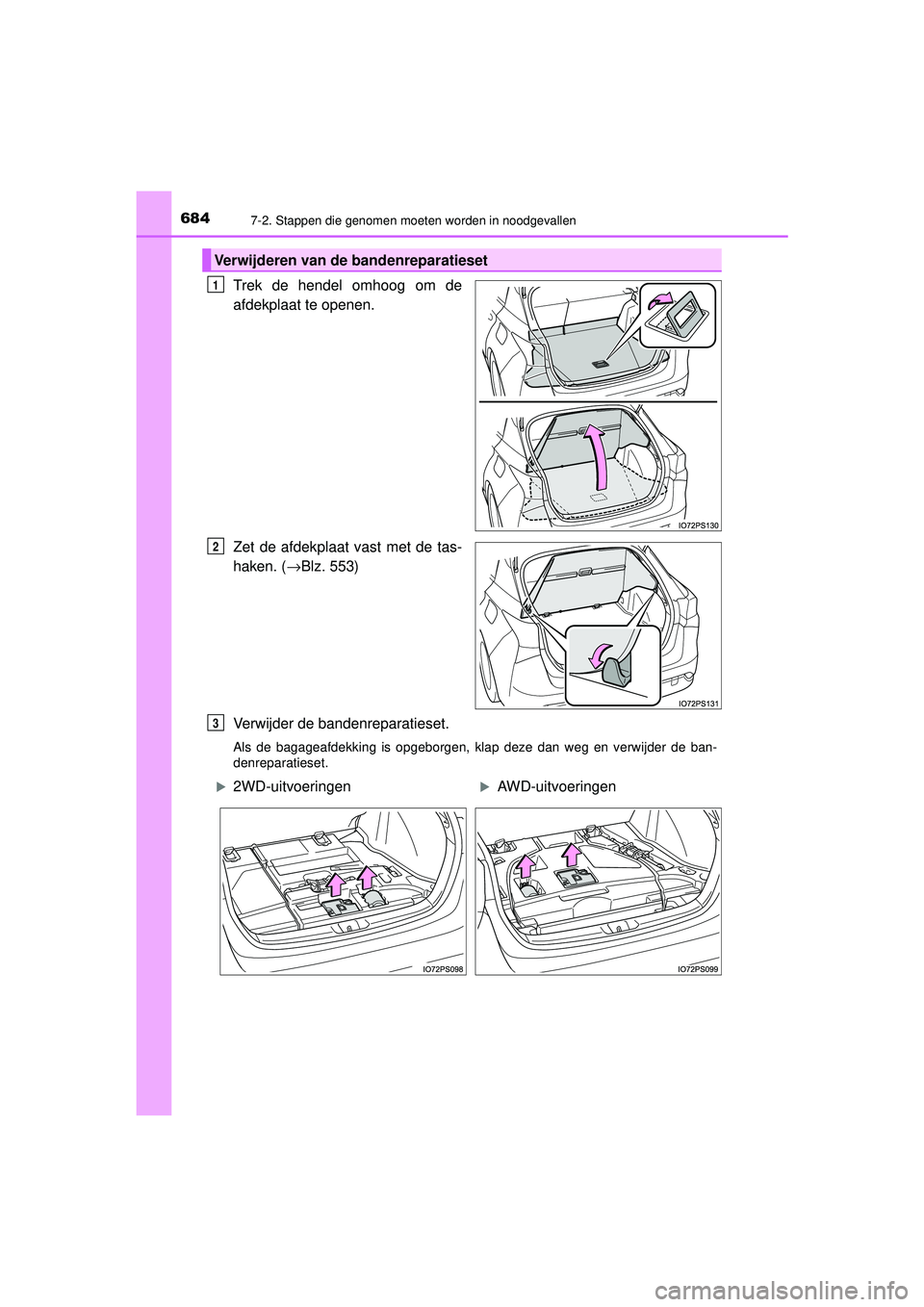

Trek de hendel omhoog om de
afdekplaat te openen.
Zet de afdekplaat vast met de tas-
haken. (→Blz. 553)
Verwijder de bandenreparatieset.
Als de bagageafdekking is opgeborgen, klap deze dan weg en verwijder de ban-
denreparatieset.
Verwijderen van de bandenreparatieset
1
2
3
2WD-uitvoeringenAWD-uitvoeringen
PRIUS_OM_OM47E11E_(EE).book Page 684 Monday, July 6, 2020 1:18 PM

6857-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47E11E_(EE)
7
Bij problemen

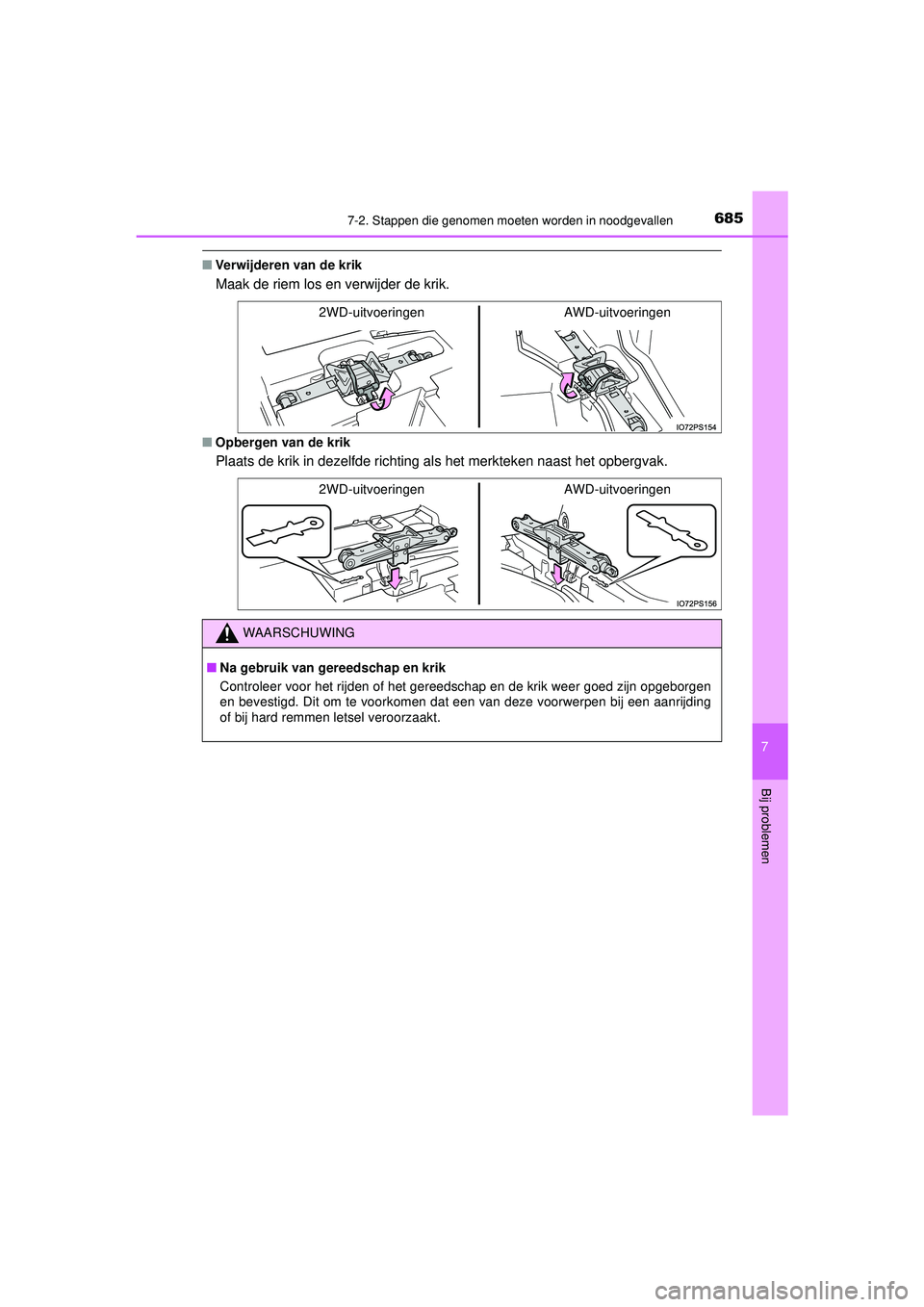

■Verwijderen van de krik
Maak de riem los en verwijder de krik.
■Opbergen van de krik
Plaats de krik in dezelfde richting als het merkteken naast het opbergvak.
2WD-uitvoeringen AWD-uitvoeringen
2WD-uitvoeringenAWD-uitvoeringen
WAARSCHUWING
■Na gebruik van gereedschap en krik
Controleer voor het rijden of het geree dschap en de krik weer goed zijn opgeborgen
en bevestigd. Dit om te voorkomen dat een van deze voorwerpen bij een aanrijding
of bij hard remmen letsel veroorzaakt.
PRIUS_OM_OM47E11E_(EE).book Page 685 Monday, July 6, 2020 1:18 PM

6867-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47E11E_(EE)

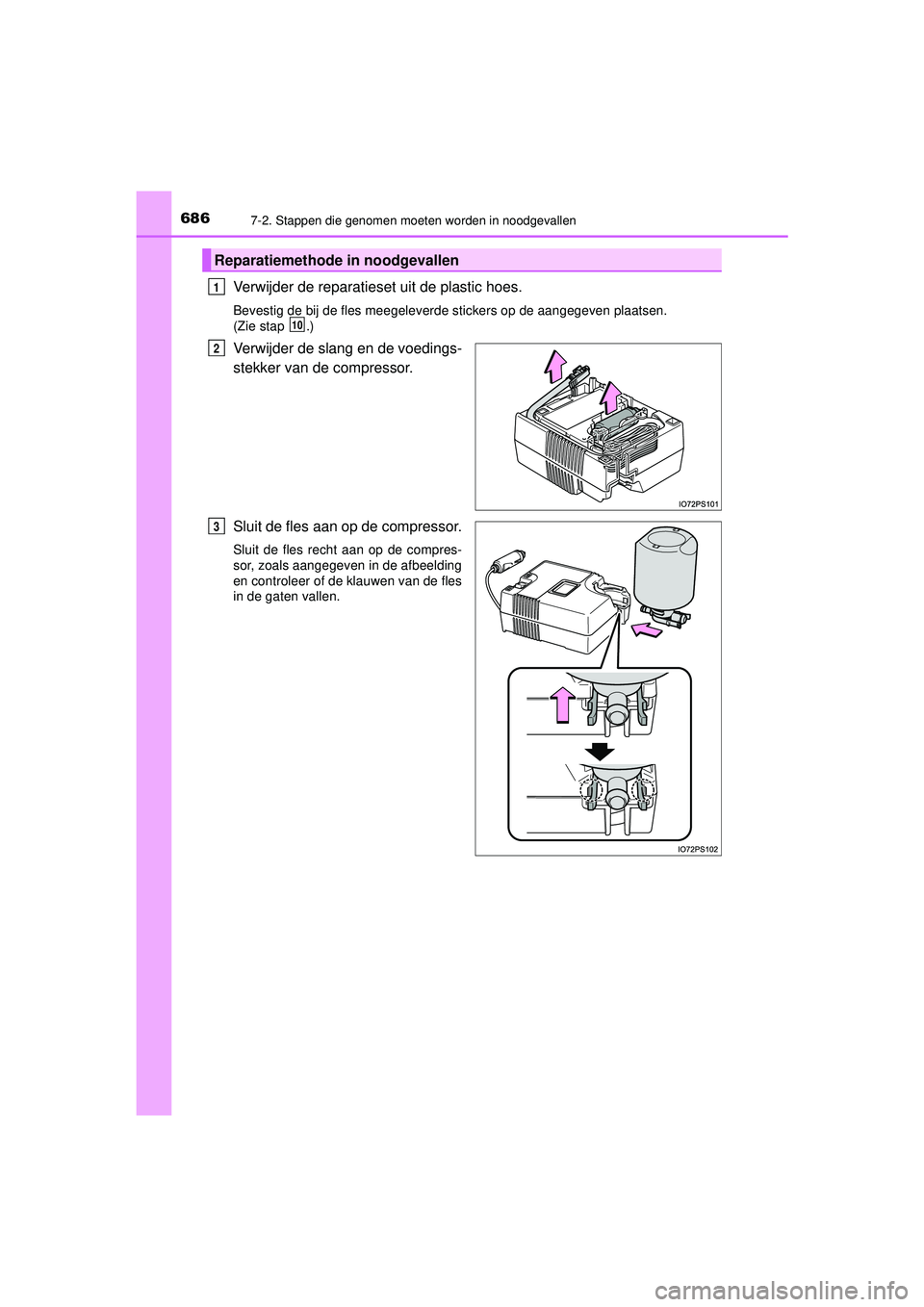

Verwijder de reparatieset uit de plastic hoes.
Bevestig de bij de fles meegeleverde stickers op de aangegeven plaatsen.
(Zie stap .)
Verwijder de slang en de voedings-
stekker van de compressor.
Sluit de fles aan op de compressor.
Sluit de fles recht aan op de compres-
sor, zoals aangegeven in de afbeelding
en controleer of de klauwen van de fles
in de gaten vallen.
Reparatiemethode in noodgevallen
1
10
2
3
PRIUS_OM_OM47E11E_(EE).book Page 686 Monday, July 6, 2020 1:18 PM

6877-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47E11E_(EE)
7
Bij problemen

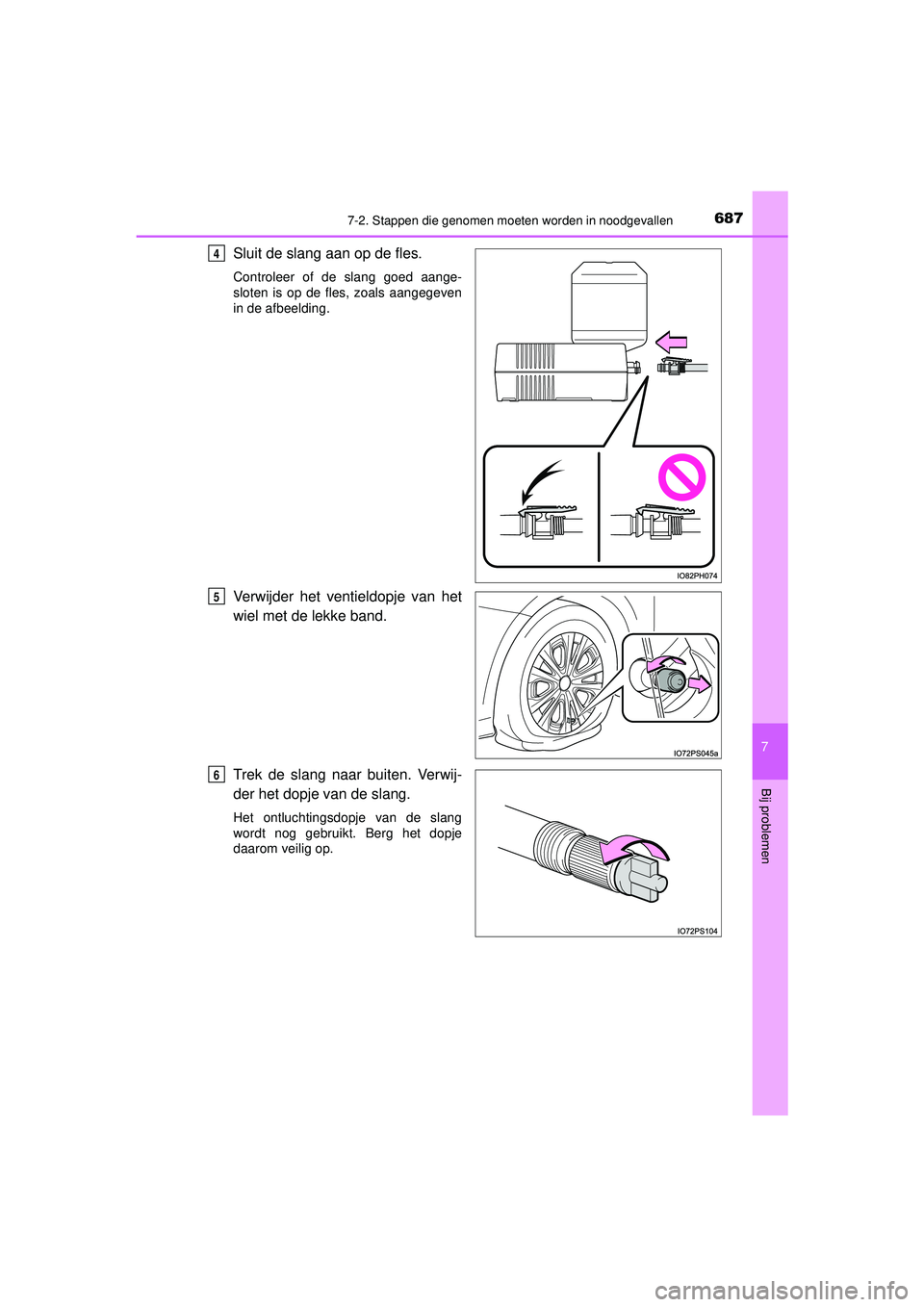

Sluit de slang aan op de fles.
Controleer of de slang goed aange-
sloten is op de fles, zoals aangegeven
in de afbeelding.
Verwijder het ventieldopje van het
wiel met de lekke band.
Trek de slang naar buiten. Verwij-
der het dopje van de slang.
Het ontluchtingsdopje van de slang
wordt nog gebruikt. Berg het dopje
daarom veilig op.
4
5
6
PRIUS_OM_OM47E11E_(EE).book Page 687 Monday, July 6, 2020 1:18 PM

6887-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47E11E_(EE)

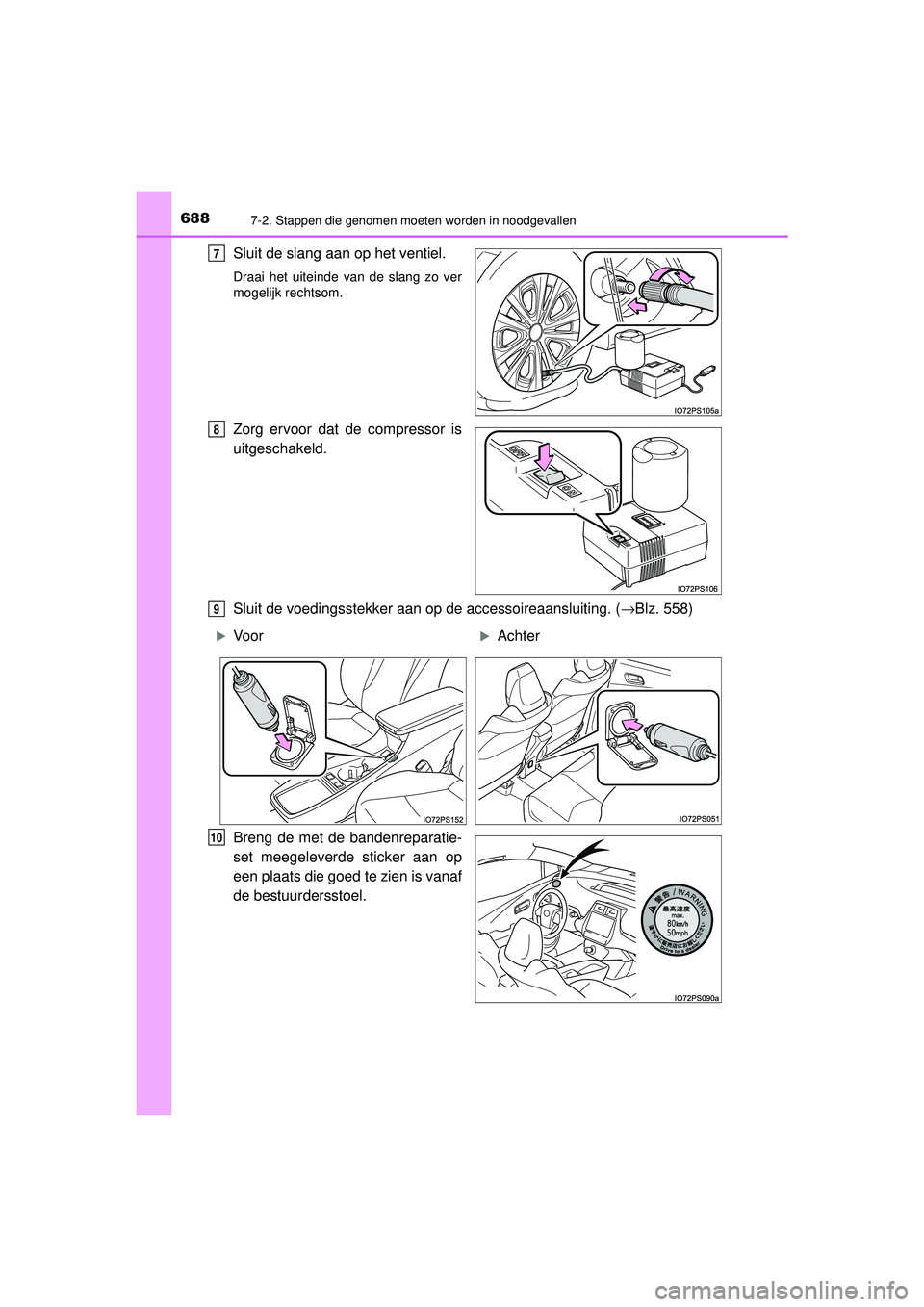

Sluit de slang aan op het ventiel.
Draai het uiteinde van de slang zo ver
mogelijk rechtsom.
Zorg ervoor dat de compressor is
uitgeschakeld.
Sluit de voedingsstekker aan op de accessoireaansluiting. (→Blz. 558)
Breng de met de bandenreparatie-
set meegeleverde sticker aan op
een plaats die goed te zien is vanaf
de bestuurdersstoel.
7
8
9
VoorAchter
10
PRIUS_OM_OM47E11E_(EE).book Page 688 Monday, July 6, 2020 1:18 PM

6897-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47E11E_(EE)
7
Bij problemen
Controleer de voorgeschreven bandenspanning.
De bandenspanning wordt aangegeven op de sticker, zoals afgebeeld. (→Blz. 745)
Schakel het hybridesysteem in. (→Blz. 316)
Zet de compressor aan om de ban-
denreparatievloeistof in te spuiten
en de band met lucht te vullen.
11
Auto's met linkse besturingAuto's met rechtse besturing
12
13
PRIUS_OM_OM47E11E_(EE).book Page 689 Monday, July 6, 2020 1:18 PM

6907-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47E11E_(EE)

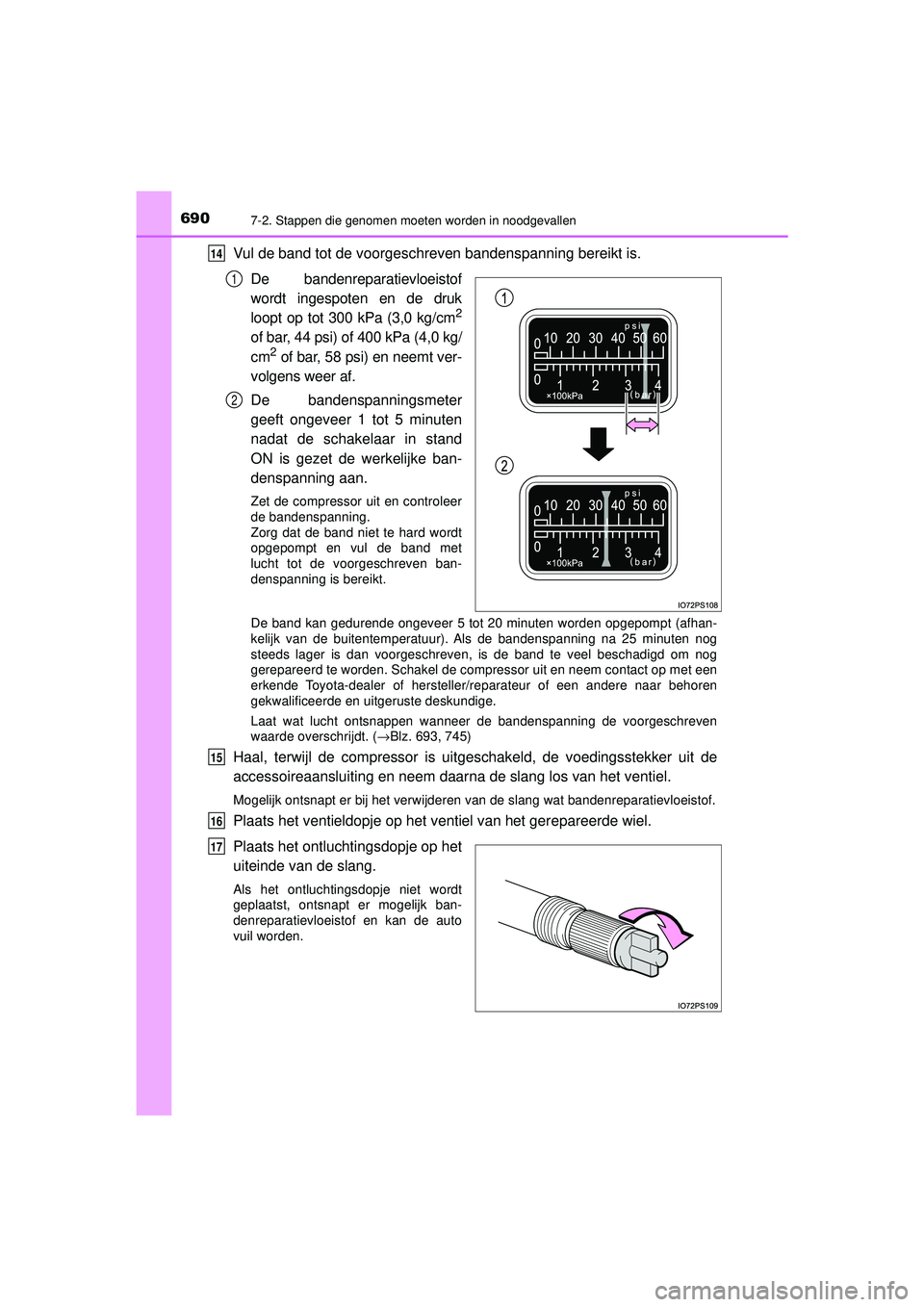

Vul de band tot de voorgeschreven bandenspanning bereikt is.De bandenreparatievloeistof
wordt ingespoten en de druk
loopt op tot 300 kPa (3,0 kg/cm
2
of bar, 44 psi) of 400 kPa (4,0 kg/
cm2 of bar, 58 psi) en neemt ver-
volgens weer af.
De bandenspanningsmeter
geeft ongeveer 1 tot 5 minuten
nadat de schakelaar in stand
ON is gezet de werkelijke ban-
denspanning aan.
Zet de compressor uit en controleer
de bandenspanning.
Zorg dat de band niet te hard wordt
opgepompt en vul de band met
lucht tot de voorgeschreven ban-
denspanning is bereikt.
De band kan gedurende ongeveer 5 tot 20 minuten worden opgepompt (afhan-
kelijk van de buitentemperatuur). Als de bandenspanning na 25 minuten nog
steeds lager is dan voorgeschreven, is de band te veel beschadigd om nog
gerepareerd te worden. Schakel de compressor uit en neem contact op met een
erkende Toyota-dealer of hersteller/ reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Laat wat lucht ontsnappen wanneer de bandenspanning de voorgeschreven
waarde overschrijdt. ( →Blz. 693, 745)
Haal, terwijl de compressor is uitgeschakeld, de voedingsstekker uit de
accessoireaansluiting en neem daarna de slang los van het ventiel.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bandenreparatievloeistof.
Plaats het ventieldopje op het ventiel van het gerepareerde wiel.
Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk ban-
denreparatievloeistof en kan de auto
vuil worden.
14
1
2
15
16
17
PRIUS_OM_OM47E11E_(EE).book Page 690 Monday, July 6, 2020 1:18 PM
