TOYOTA PRIUS 2022 Instructieboekje (in Dutch)

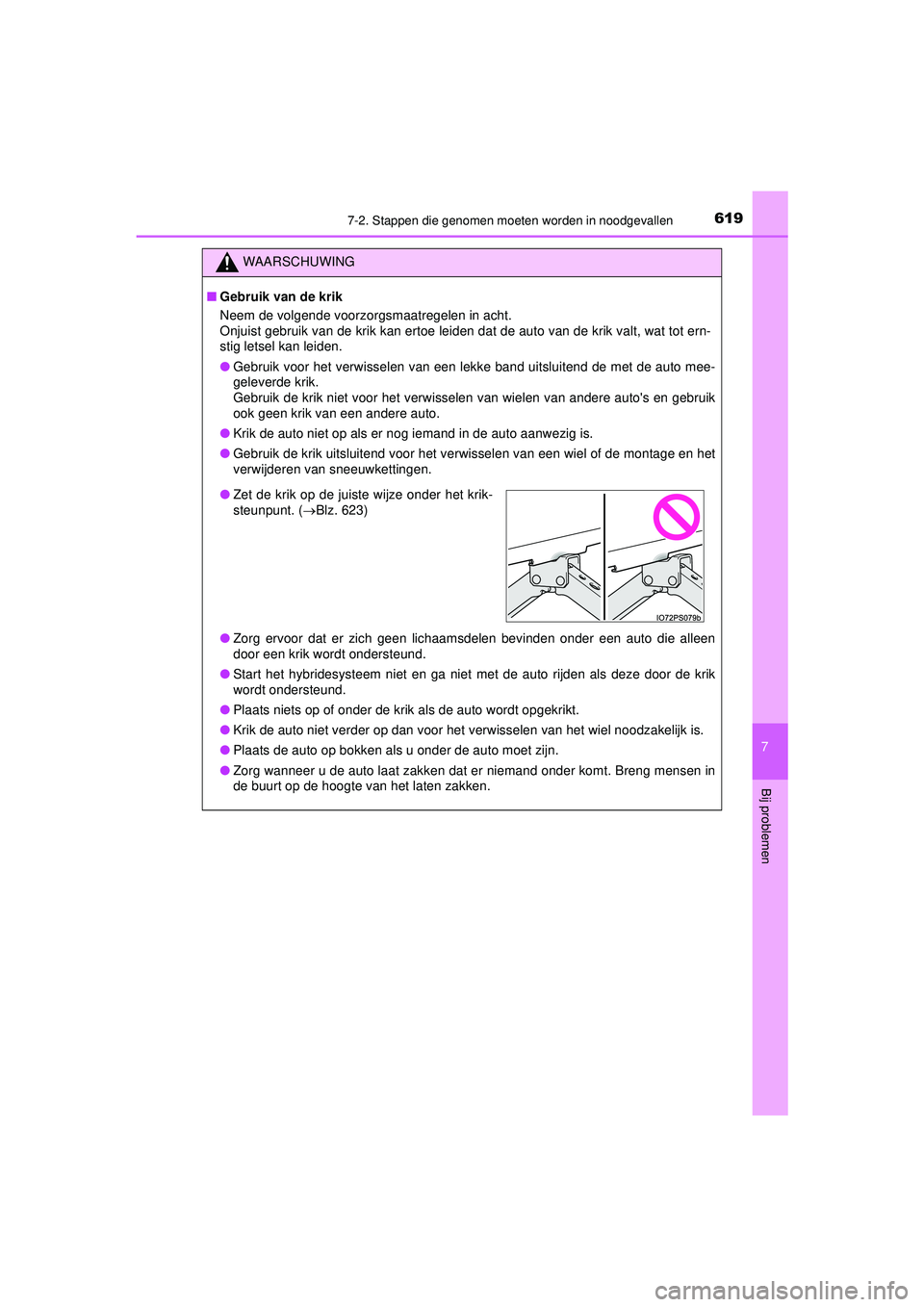

6197-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47F03E_(EE)
7
Bij problemen
WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen in acht.
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat tot ern-
stig letsel kan leiden.
● Gebruik voor het verwisselen van een lekke band uitsluitend de met de auto mee-
geleverde krik.
Gebruik de krik niet voor het verwisse len van wielen van andere auto's en gebruik
ook geen krik van een andere auto.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel of de montage en het
verwijderen van sneeuwkettingen.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een auto die alleen
door een krik wordt ondersteund.
● Start het hybridesysteem niet en ga niet met de auto rijden als deze door de krik
wordt ondersteund.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wiel noodzakelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
● Zorg wanneer u de auto laat zakken dat er niemand onder komt. Breng mensen in
de buurt op de hoogte van het laten zakken.
●Zet de krik op de juiste wijze onder het krik-
steunpunt. ( Blz. 623)
PRIUS_OM_OM47F03E_(EE).book Page 619 Thursday, May 6, 2021 12:21 PM

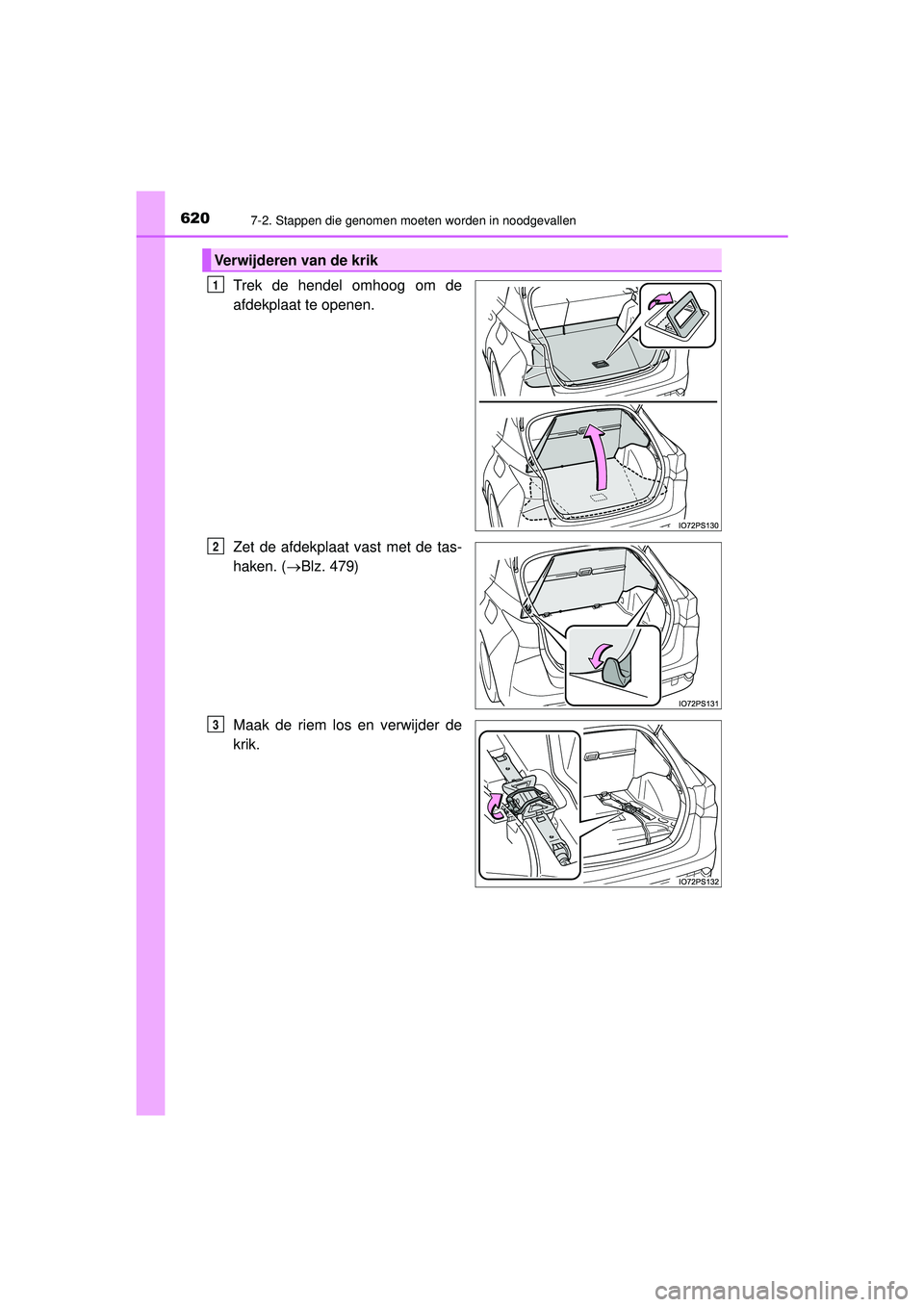

6207-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47F03E_(EE)
Trek de hendel omhoog om de
afdekplaat te openen.
Zet de afdekplaat vast met de tas-
haken. (Blz. 479)
Maak de riem los en verwijder de
krik.
Verwijderen van de krik
1
2
3
PRIUS_OM_OM47F03E_(EE).book Page 620 Thursday, May 6, 2021 12:21 PM

6217-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47F03E_(EE)
7
Bij problemen
Open de afdekplaat en zet hem vast. (Blz. 620)
Verwijder de inzetbak.
Auto's met een compact reservewiel: Als de bagageafdekking is opgeborgen
( Blz. 482) verwijder dan zowel de inzetbak als de bagageafdekking.
Draai de bevestiging van het reser-
vewiel los.
Verwijderen van het reservewiel
1
2
Auto's met een compact reserve-
wielAuto's met een volwaardig reser-
vewiel
3
WAARSCHUWING
■Bij het opbergen van het reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het reservewiel en
de carrosserie bekneld raken.
PRIUS_OM_OM47F03E_(EE).book Page 621 Thursday, May 6, 2021 12:21 PM

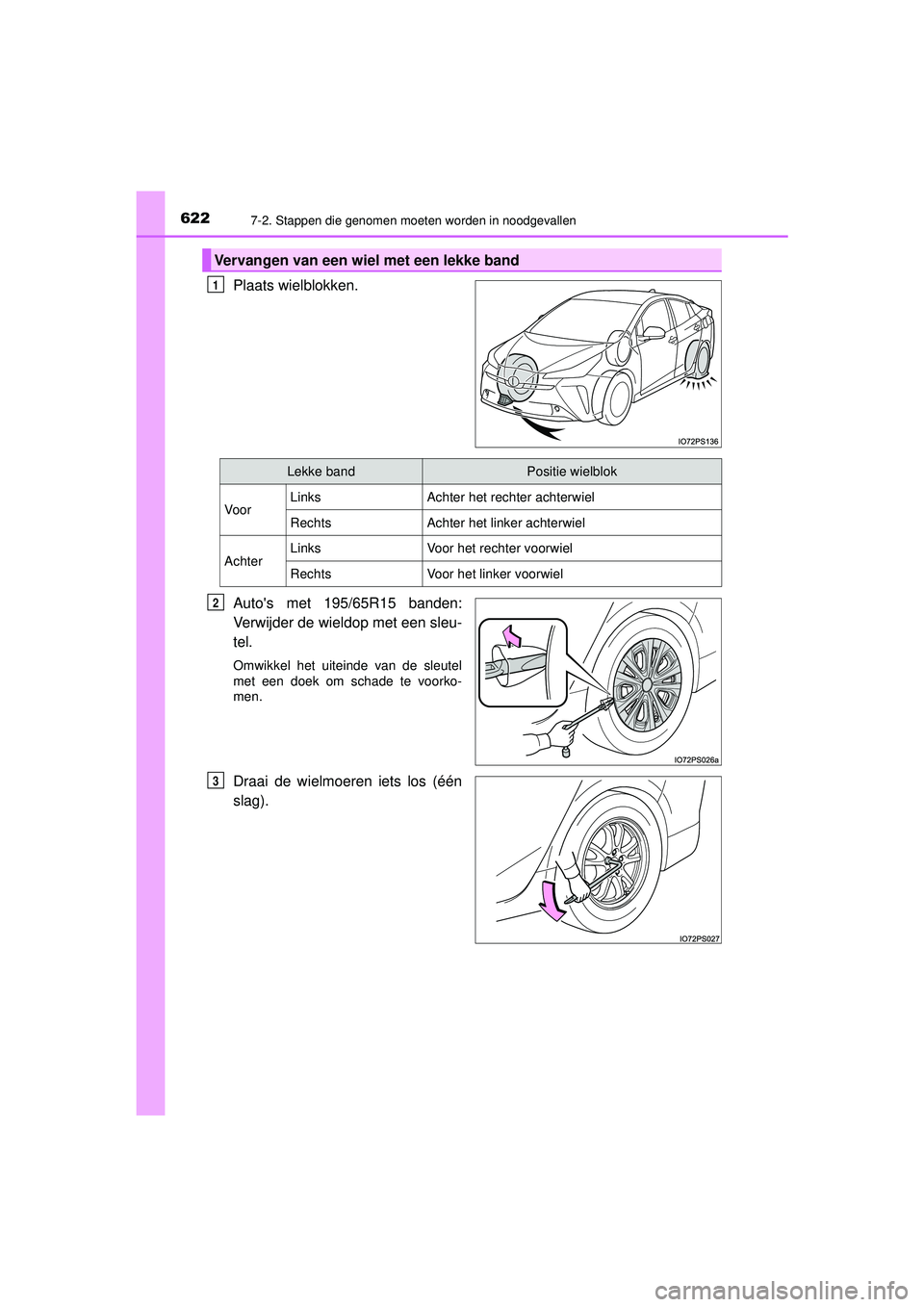

6227-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47F03E_(EE)
Plaats wielblokken.
Auto's met 195/65R15 banden:
Verwijder de wieldop met een sleu-
tel.
Omwikkel het uiteinde van de sleutel
met een doek om schade te voorko-
men.
Draai de wielmoeren iets los (één
slag).
Vervangen van een wiel met een lekke band
1
Lekke bandPositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
3
PRIUS_OM_OM47F03E_(EE).book Page 622 Thursday, May 6, 2021 12:21 PM

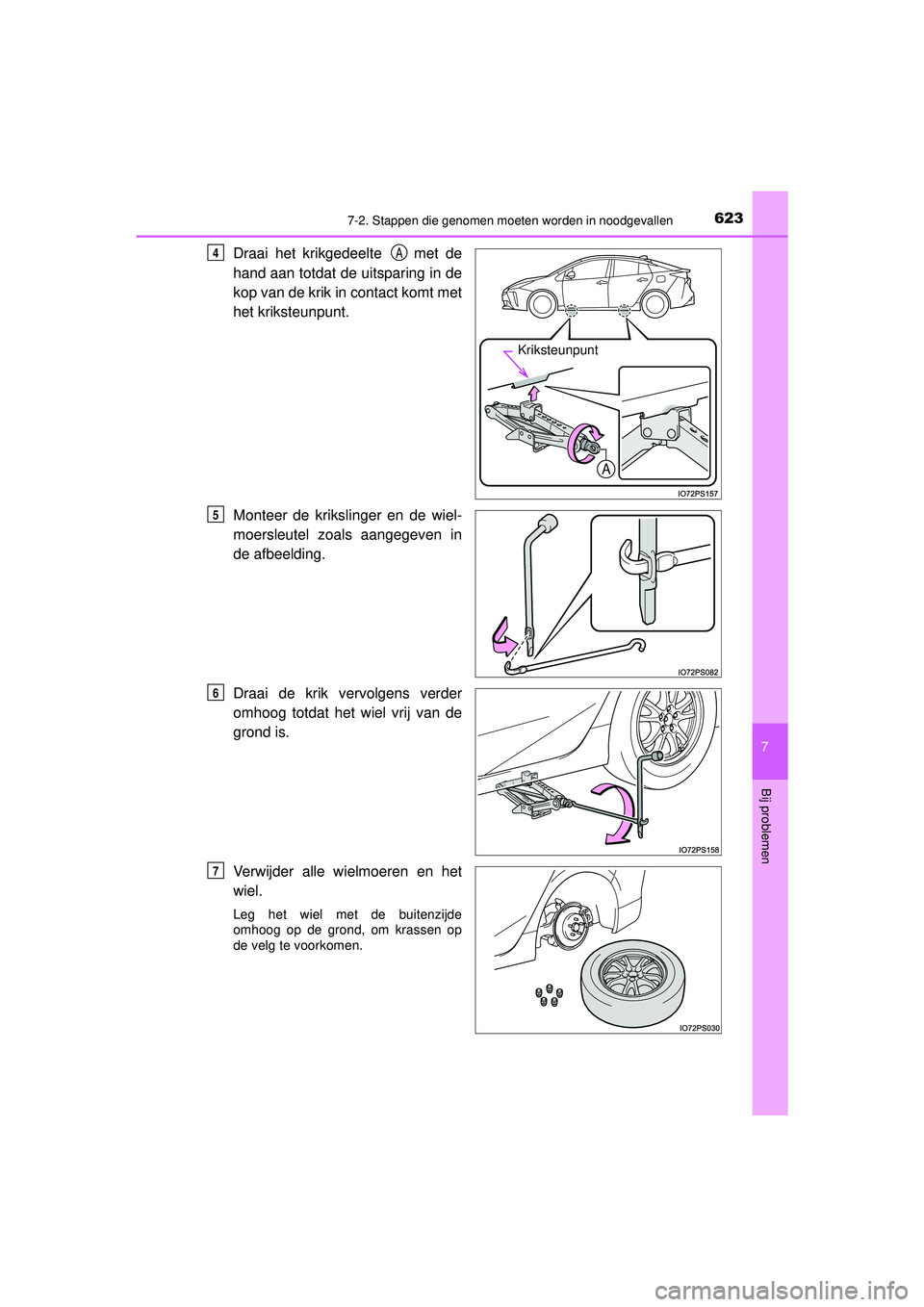

6237-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47F03E_(EE)
7
Bij problemen
Draai het krikgedeelte met de
hand aan totdat de uitsparing in de
kop van de krik in contact komt met
het kriksteunpunt.
Monteer de krikslinger en de wiel-
moersleutel zoals aangegeven in
de afbeelding.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van de
grond is.
Verwijder alle wielmoeren en het
wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen op
de velg te voorkomen.
Kriksteunpunt
4A
5
6
7
PRIUS_OM_OM47F03E_(EE).book Page 623 Thursday, May 6, 2021 12:21 PM

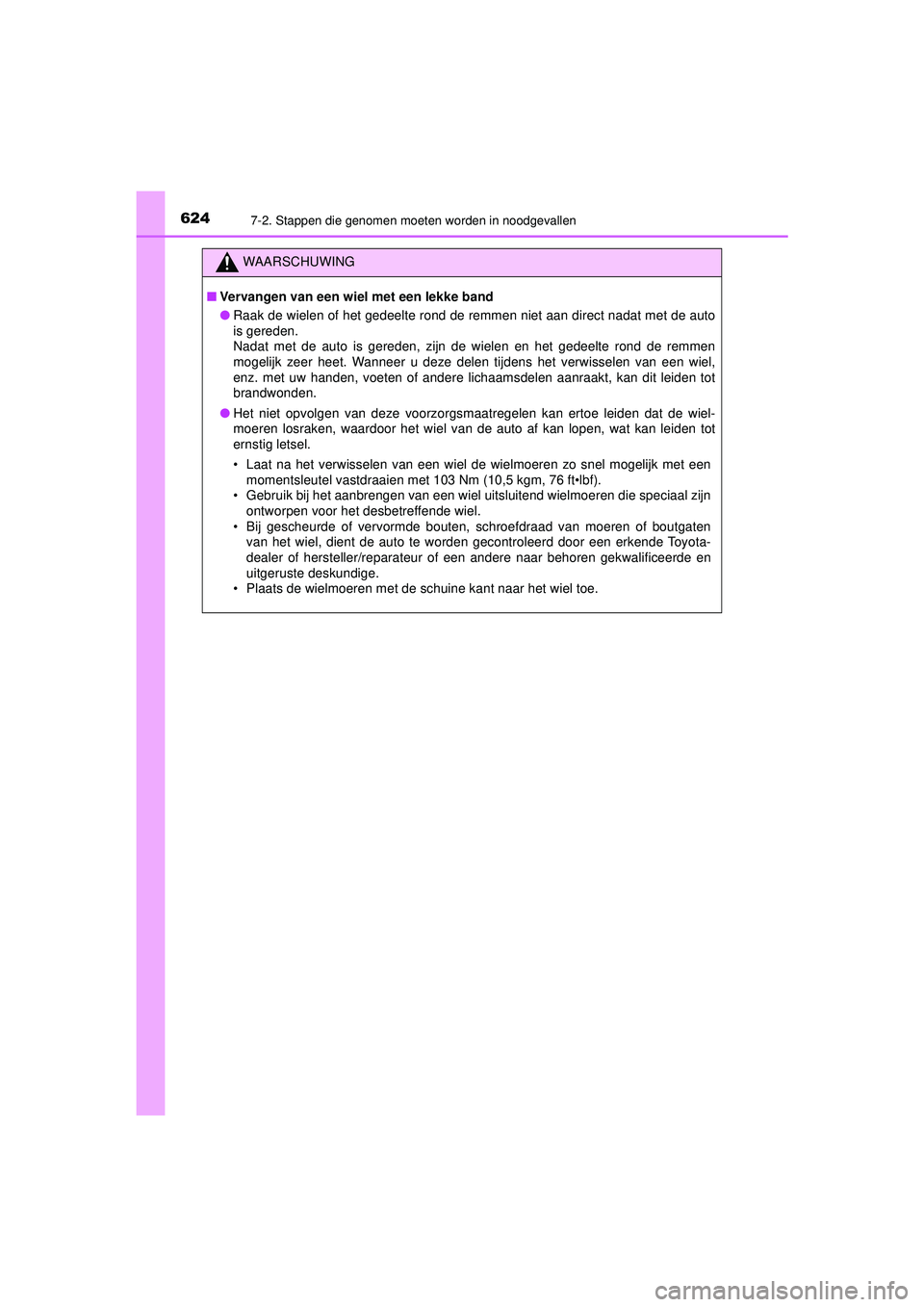

6247-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47F03E_(EE)
WAARSCHUWING
■Vervangen van een wiel met een lekke band
● Raak de wielen of het gedeelte rond de remmen niet aan direct nadat met de auto
is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de remmen
mogelijk zeer heet. Wanneer u deze delen tijdens het verwisselen van een wiel,
enz. met uw handen, voeten of andere lichaamsdelen aanraakt, kan dit leiden tot
brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat de wiel-
moeren losraken, waardoor het wiel van de auto af kan lopen, wat kan leiden tot
ernstig letsel.
• Laat na het verwisselen van een wiel de wielmoeren zo snel mogelijk met een
momentsleutel vastdraaien met 103 Nm (10,5 kgm, 76 ft•lbf).
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die speciaal zijn
ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of boutgaten van het wiel, dient de auto te worden gecontroleerd door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
PRIUS_OM_OM47F03E_(EE).book Page 624 Thursday, May 6, 2021 12:21 PM

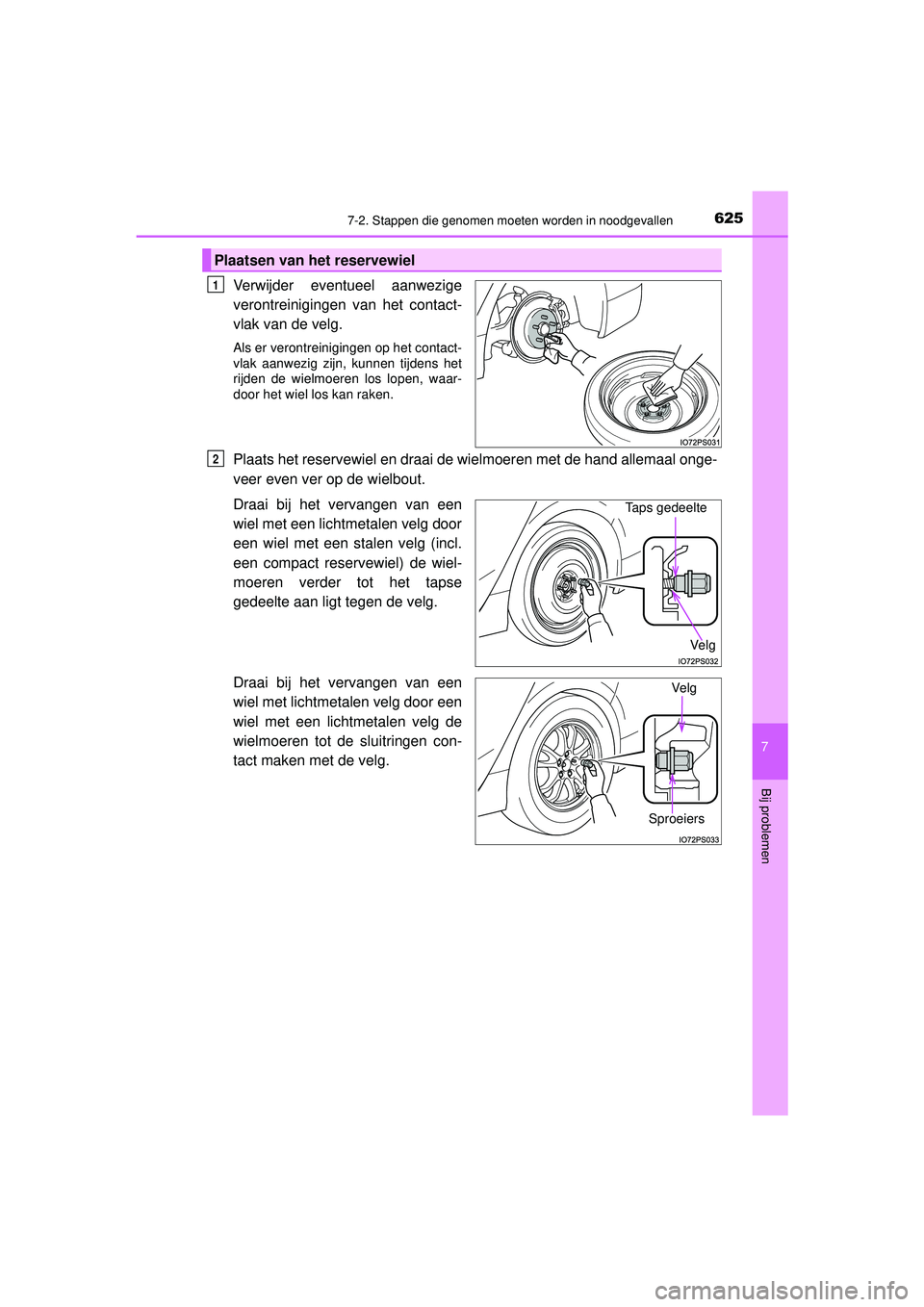

6257-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47F03E_(EE)
7
Bij problemen
Verwijder eventueel aanwezige
verontreinigingen van het contact-
vlak van de velg.
Als er verontreinigingen op het contact-
vlak aanwezig zijn, kunnen tijdens het
rijden de wielmoeren los lopen, waar-
door het wiel los kan raken.
Plaats het reservewiel en draai de wielmoeren met de hand allemaal onge-
veer even ver op de wielbout.
Draai bij het vervangen van een
wiel met een lichtmetalen velg door
een wiel met een stalen velg (incl.
een compact reservewiel) de wiel-
moeren verder tot het tapse
gedeelte aan ligt tegen de velg.
Draai bij het vervangen van een
wiel met lichtmetalen velg door een
wiel met een lichtmetalen velg de
wielmoeren tot de sluitringen con-
tact maken met de velg.
Plaatsen van het reservewiel
1
2
Taps gedeelteVe lg
Sproeiers
Ve lg
PRIUS_OM_OM47F03E_(EE).book Page 625 Thursday, May 6, 2021 12:21 PM

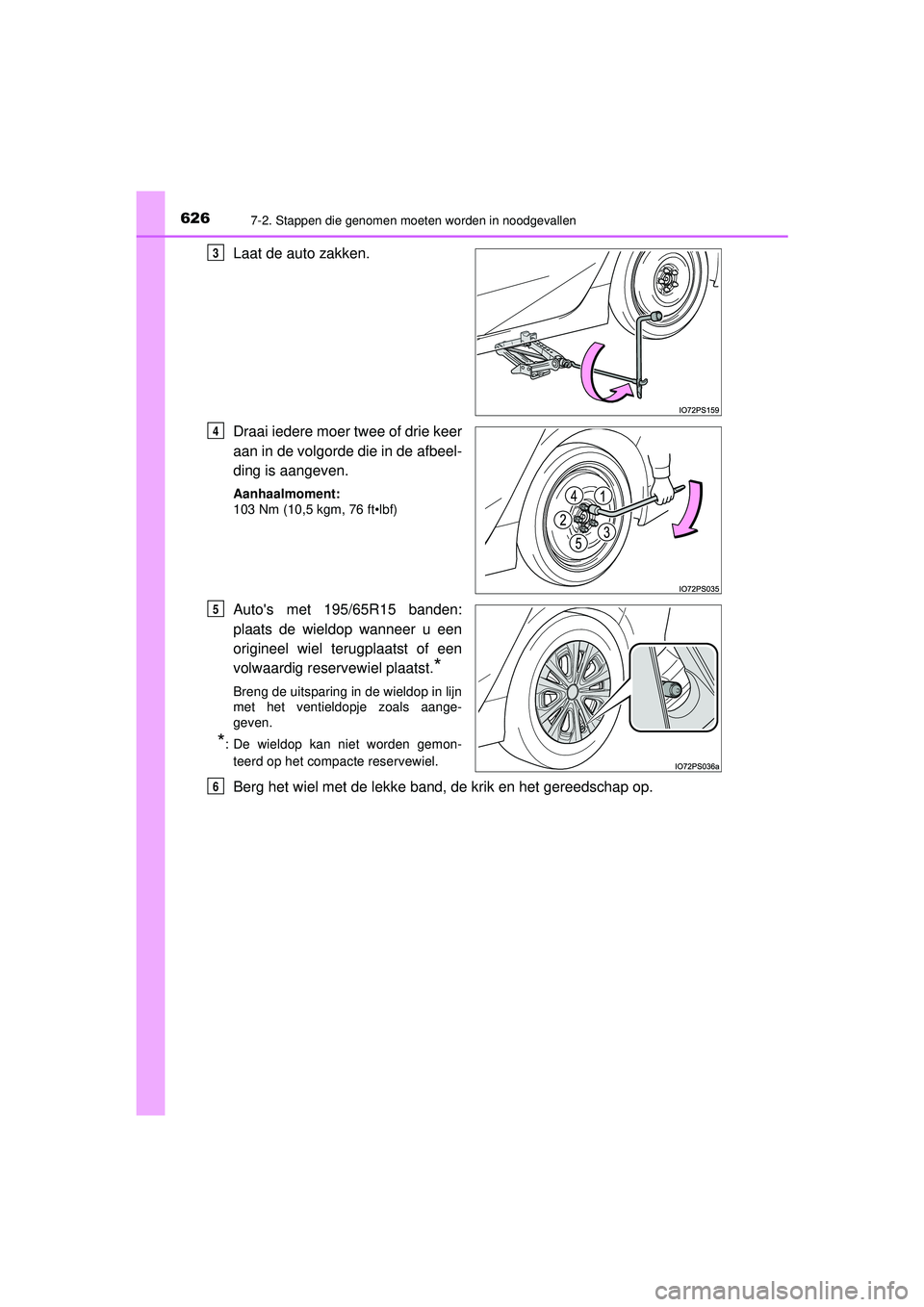

6267-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47F03E_(EE)
Laat de auto zakken.
Draai iedere moer twee of drie keer
aan in de volgorde die in de afbeel-
ding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
Auto's met 195/65R15 banden:
plaats de wieldop wanneer u een
origineel wiel terugplaatst of een
volwaardig reservewiel plaatst.
*
Breng de uitsparing in de wieldop in lijn
met het ventieldopje zoals aange-
geven.
*: De wieldop kan niet worden gemon-teerd op het compacte reservewiel.
Berg het wiel met de lekke band, de krik en het gereedschap op.
3
4
5
6
PRIUS_OM_OM47F03E_(EE).book Page 626 Thursday, May 6, 2021 12:21 PM

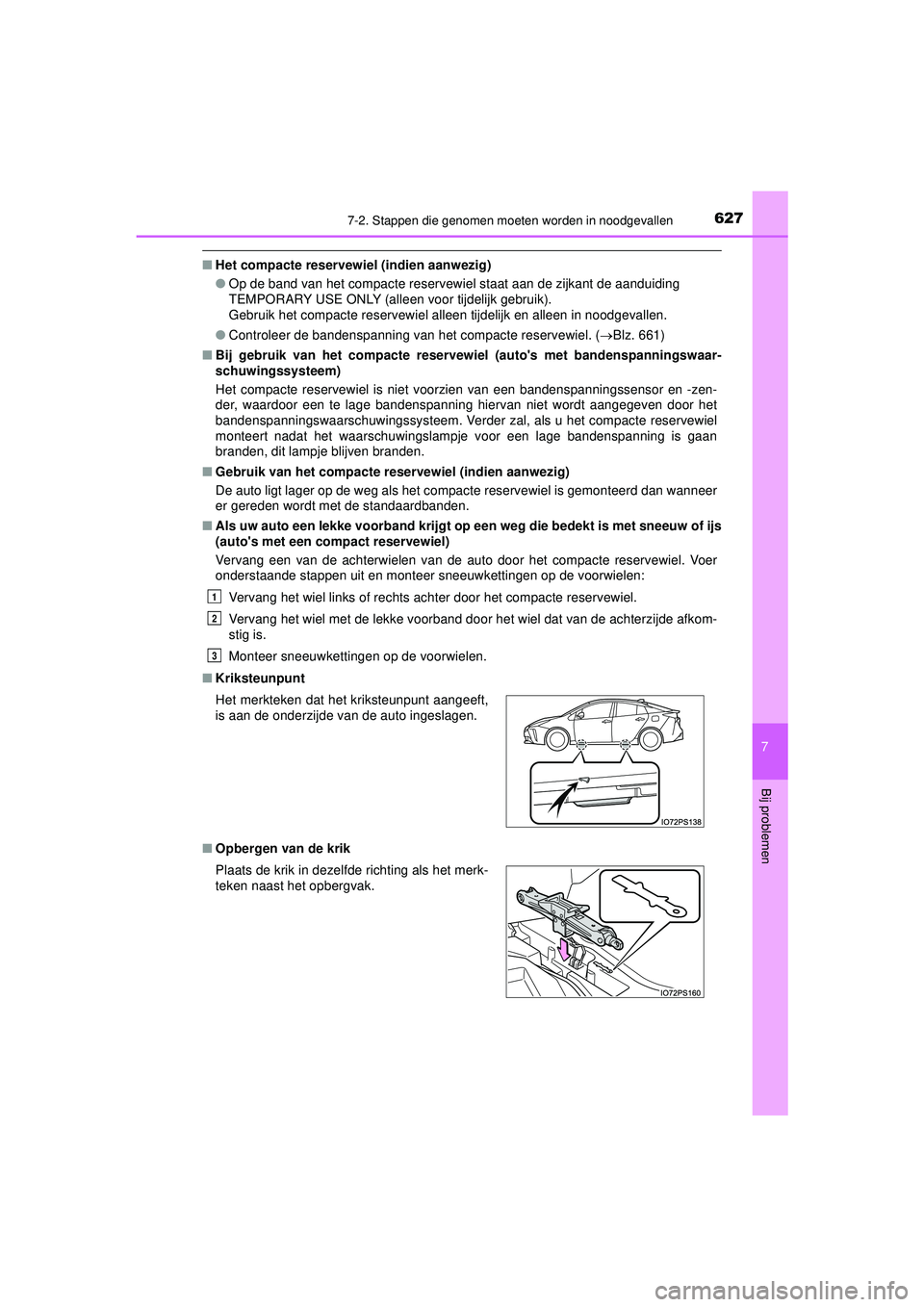

6277-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47F03E_(EE)
7
Bij problemen
■Het compacte reservewiel (indien aanwezig)
●Op de band van het compacte reservewiel staat aan de zijkant de aanduiding
TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel. ( Blz. 661)
■ Bij gebruik van het compacte reservewiel (auto's met bandenspanningswaar-
schuwingssysteem)
Het compacte reservewiel is niet voorzien van een bandenspanningssensor en -zen-
der, waardoor een te lage bandenspanning hiervan niet wordt aangegeven door het
bandenspanningswaarschuwingssysteem. Verder zal, als u het compacte reservewiel
monteert nadat het waarschuwingslampje voor een lage bandenspanning is gaan
branden, dit lampje blijven branden.
■ Gebruik van het compacte reservewiel (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is gemonteerd dan wanneer
er gereden wordt met de standaardbanden.
■ Als uw auto een lekke voorba nd krijgt op een weg die bedekt is met sneeuw of ijs
(auto's met een compact reservewiel)
Vervang een van de achterwielen van de auto door het compacte reservewiel. Voer
onderstaande stappen uit en monteer sneeuwkettingen op de voorwielen:
Vervang het wiel links of rechts achter door het compacte reservewiel.
Vervang het wiel met de lekke voorband door het wiel dat van de achterzijde afkom-
stig is.
Monteer sneeuwkettingen op de voorwielen.
■ Kriksteunpunt
■ Opbergen van de krik Het merkteken dat het kriksteunpunt aangeeft,
is aan de onderzijde van de auto ingeslagen.
Plaats de krik in dezelfde richting als het merk-
teken naast het opbergvak.
1
2
3
PRIUS_OM_OM47F03E_(EE).book Page 627 Thursday, May 6, 2021 12:21 PM

6287-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47F03E_(EE)■

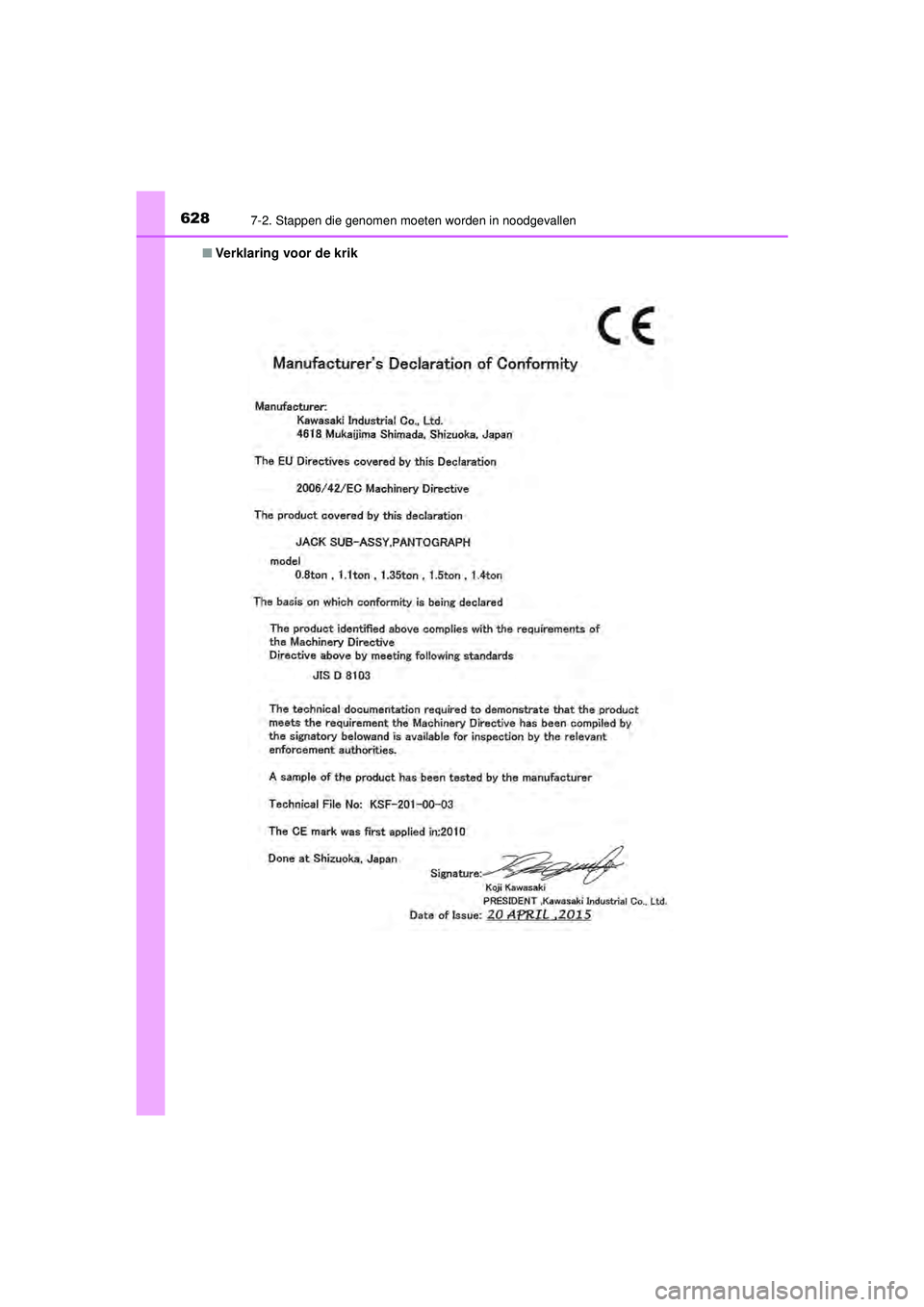

Verklaring voor de krik
PRIUS_OM_OM47F03E_(EE).book Page 628 Thursday, May 6, 2021 12:21 PM
