TOYOTA PRIUS 2022 Manuel du propriétaire (in French)

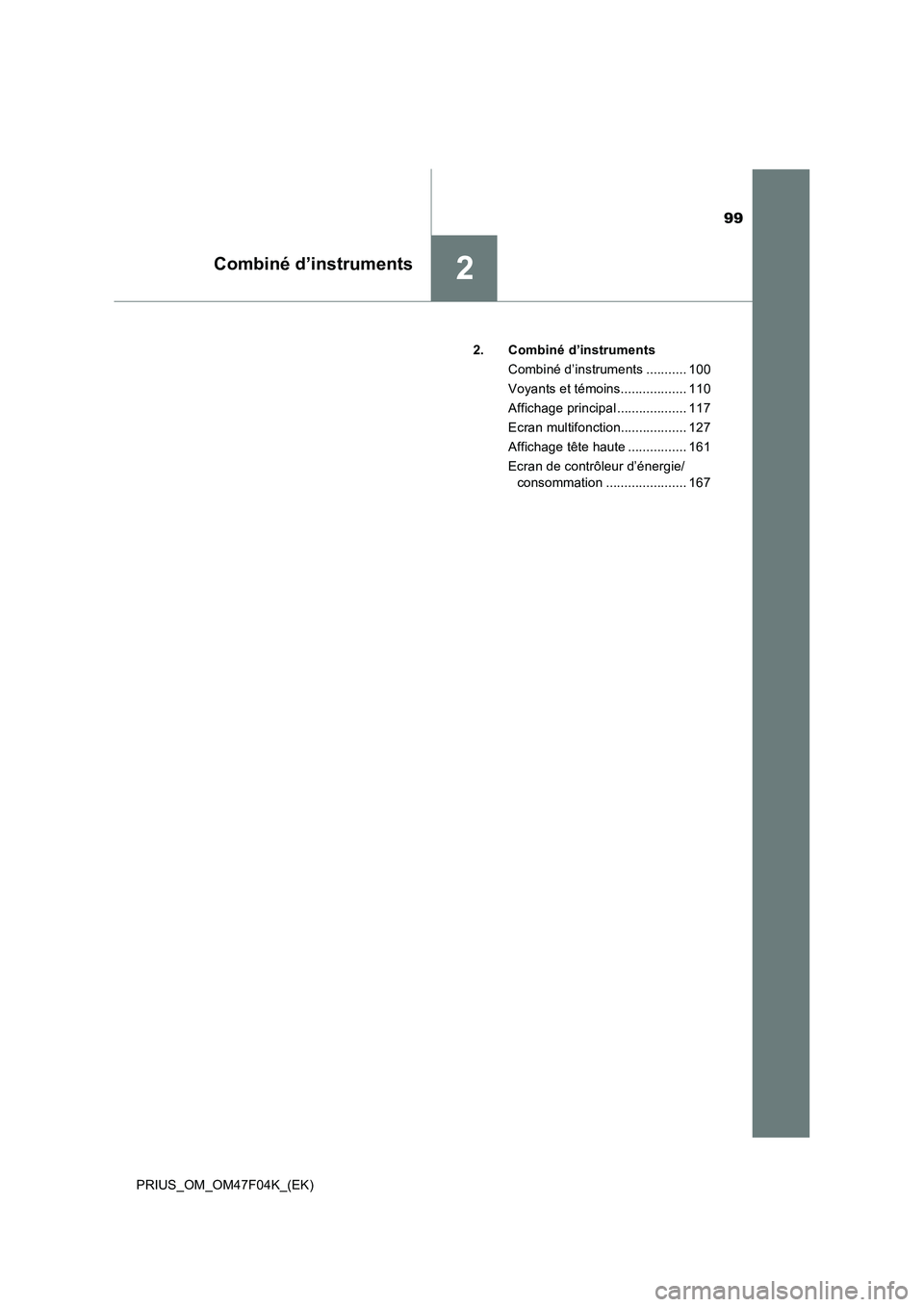

99
2Combiné d’instruments
PRIUS_OM_OM47F04K_(EK)2. Combiné d’instruments
Combiné d’instruments ........... 100
Voyants et témoins.................. 110
Affichage principal ................... 117
Ecran multifonction.................. 127
Affichage tête haute ................ 161
Ecran de contrôleur d’énergie/
consommation ...................... 167

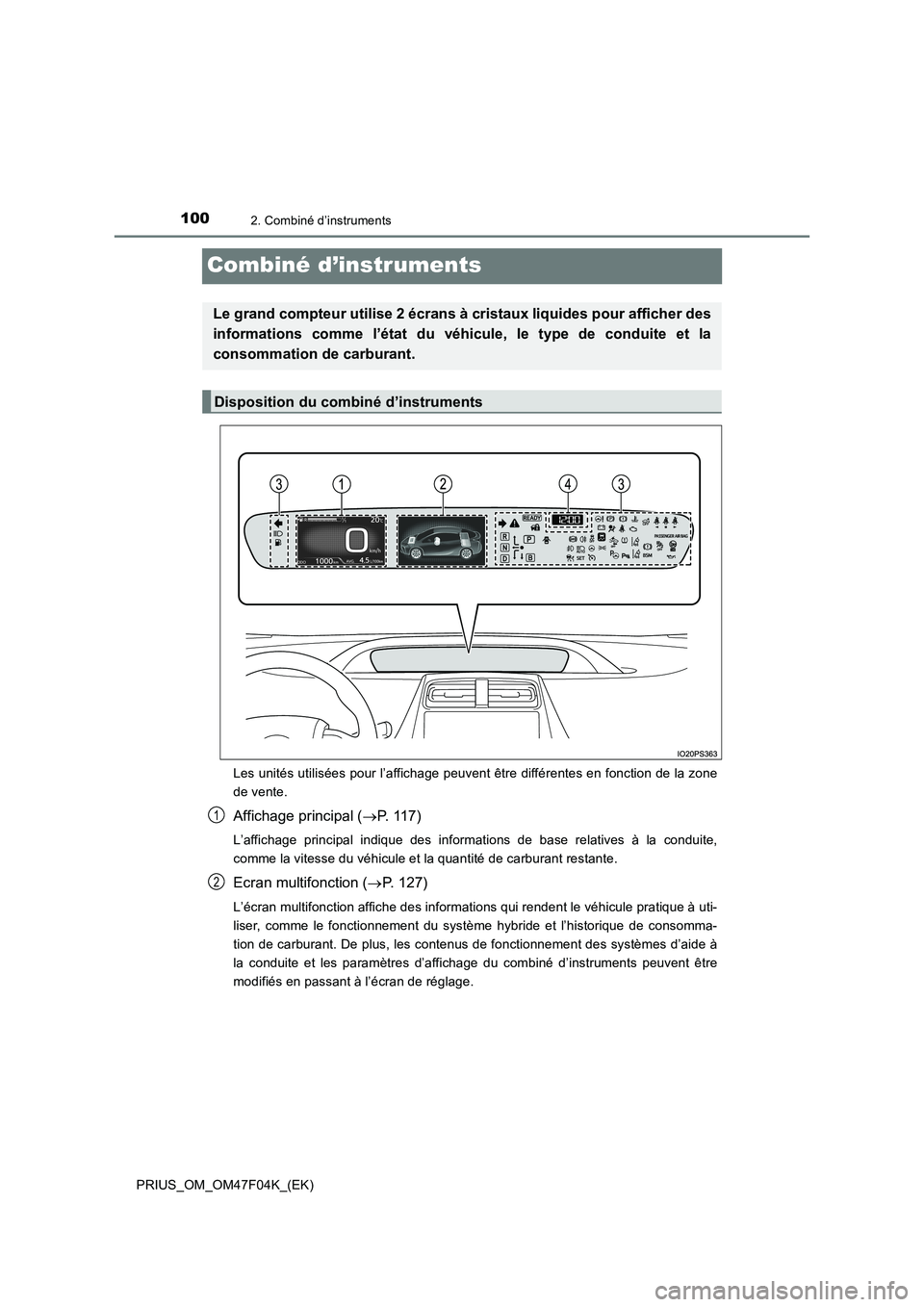

1002. Combiné d’instruments
PRIUS_OM_OM47F04K_(EK)
Combiné d’instruments
Les unités utilisées pour l’affichage peuvent être différentes en fonction de la zone
de vente.
Affichage principal (P. 117)
L’affichage principal indique des informations de base relatives à la conduite,
comme la vitesse du véhicule et la quantité de carburant restante.
Ecran multifonction (P. 127)
L’écran multifonction affiche des informations qui rendent le véhicule pratique à uti-
liser, comme le fonctionnement du système hybride et l’historique de consomma-
tion de carburant. De plus, les contenus de fonctionnement des systèmes d’aide à
la conduite et les paramètres d’affichage du combiné d’instruments peuvent être
modifiés en passant à l’écran de réglage.
Le grand compteur utilise 2 écrans à cristaux liquides pour afficher des
informations comme l’état du véhicule, le type de conduite et la
consommation de carburant.
Disposition du combiné d’instruments
1
2

1012. Combiné d’instruments
2
Combiné d’instruments
PRIUS_OM_OM47F04K_(EK)
Voyants et témoins (P. 110)
Les voyants et témoins s’allument ou clignotent pour indiquer des dysfonctionne-
ments du véhicule ou pour afficher l’état de fonctionnement des systèmes du véhi-
cule.
Montre de bord (P. 106)
Les contacteurs au volant du combiné d’instruments peuvent être utilisés
pour faire changer l’affichage de l’écran et modifier les réglages associés aux
fonctions affichées sur l’écran.
Chaque fois que la touche est
enfoncée, l’affichage des kilo-
mètres passe au compteur kilomé-
trique, au compteur partiel, etc. et
les informations sur la consomma-
tion de carburant pour chaque dis-
tance changent également.
(P. 121)
Appuyer sur , , ou
permet d’effectuer des opérations
telles que faire défiler l’écran
*,
faire changer les contenus de l’affi-
chage
* et de déplacer le curseur.
Cette touche permet d’effectuer des opérations telles que sélectionner
l’élément actuel ou activer et désactiver l’affichage.
Lorsque cette touche est enfoncée, l’affichage revient à l’écran précédent.
*: Sur les écrans où il est possible de faire défiler l’écran et de changer l’affichage, des
repères sont affichés pour indiquer le sens de fonctionnement (comme et ).
Opérations associées au combiné d’instruments
3
4
1
2
3
4

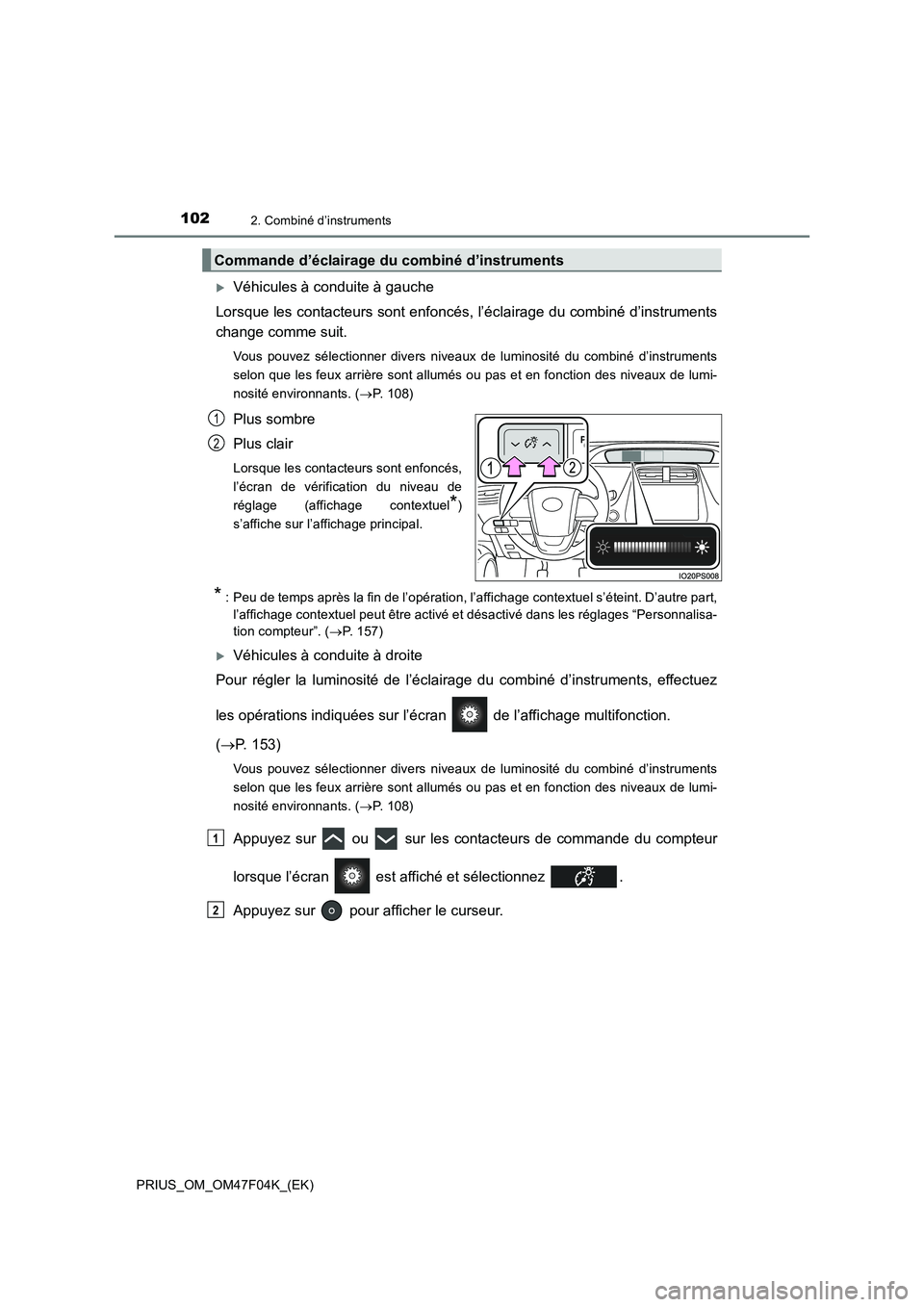

1022. Combiné d’instruments
PRIUS_OM_OM47F04K_(EK)
Véhicules à conduite à gauche
Lorsque les contacteurs sont enfoncés, l’éclairage du combiné d’instruments
change comme suit.
Vous pouvez sélectionner divers niveaux de luminosité du combiné d’instruments
selon que les feux arrière sont allumés ou pas et en fonction des niveaux de lumi-
nosité environnants. (P. 1 0 8 )
Plus sombre
Plus clair
Lorsque les contacteurs sont enfoncés,
l’écran de vérification du niveau de
réglage (affichage contextuel
*)
s’affiche sur l’affichage principal.
* : Peu de temps après la fin de l’opération, l’affichage contextuel s’éteint. D’autre part,
l’affichage contextuel peut être activé et désactivé dans les réglages “Personnalisa-
tion compteur”. (P. 157)
Véhicules à conduite à droite
Pour régler la luminosité de l’éclairage du combiné d’instruments, effectuez
les opérations indiquées sur l’écran de l’affichage multifonction.
(P. 153)
Vous pouvez sélectionner divers niveaux de luminosité du combiné d’instruments
selon que les feux arrière sont allumés ou pas et en fonction des niveaux de lumi-
nosité environnants. (P. 1 0 8 )
Appuyez sur ou sur les contacteurs de commande du compteur
lorsque l’écran est affiché et sélectionnez .
Appuyez sur pour afficher le curseur.
Commande d’éclairage du combiné d’instruments
1
2
1
2

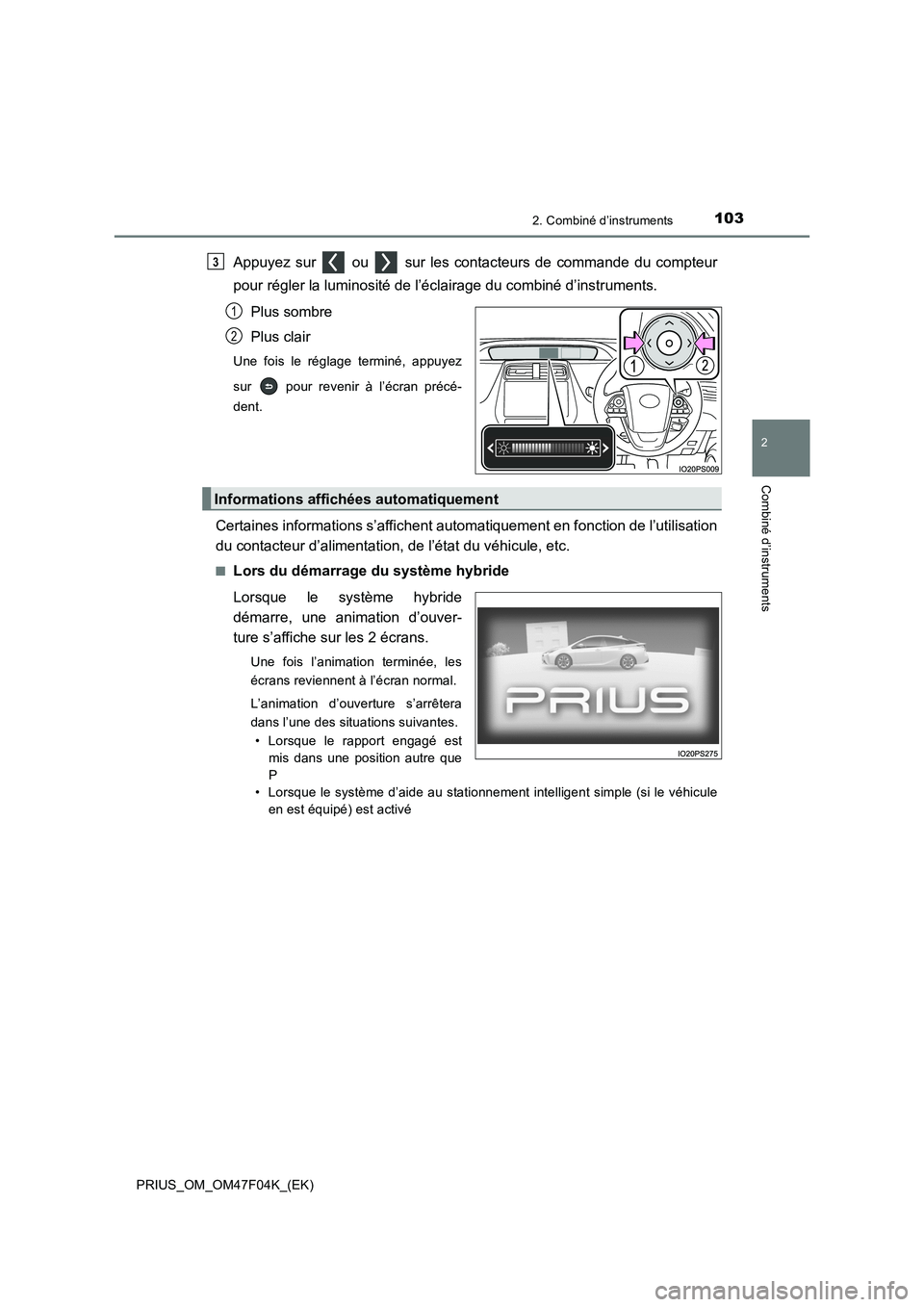

1032. Combiné d’instruments
2
Combiné d’instruments
PRIUS_OM_OM47F04K_(EK)
Appuyez sur ou sur les contacteurs de commande du compteur
pour régler la luminosité de l’éclairage du combiné d’instruments.
Plus sombre
Plus clair
Une fois le réglage terminé, appuyez
sur pour revenir à l’écran précé-
dent.
Certaines informations s’affichent automatiquement en fonction de l’utilisation
du contacteur d’alimentation, de l’état du véhicule, etc.
QLors du démarrage du système hybride
Lorsque le système hybride
démarre, une animation d’ouver-
ture s’affiche sur les 2 écrans.
Une fois l’animation terminée, les
écrans reviennent à l’écran normal.
L’animation d’ouverture s’arrêtera
dans l’une des situations suivantes.
• Lorsque le rapport engagé est
mis dans une position autre que
P
• Lorsque le système d’aide au stationnement intelligent simple (si le véhicule
en est équipé) est activé
3
1
2
Informations affichées automatiquement

1042. Combiné d’instruments
PRIUS_OM_OM47F04K_(EK)Q
Après avoir fait le plein (si le véhicule en est équipé)
Lorsque le contacteur d’alimenta-
tion est mis en mode ON après
avoir effectué le plein de carburant,
l’écran de réglage du prix de
l’essence
* s’affiche sur l’écran
multifonction.
Après avoir effectué le plein de car-
burant, réglez toujours le prix de
l’essence de sorte que la fonction
“Économies mode éco” (P. 141)
puisse fonctionner correctement.
Les paramètres associés à la fonction “Économies mode éco” peuvent être
modifiés dans les réglages “Personnalisation compteur”. (P. 157)
* : Si la quantité de carburant ajoutée dans le véhicule est trop faible, cet écran
peut ne pas s’afficher. (P. 126)
Q
Lorsque les systèmes d’aide à la conduite fonctionnent
Lorsque vous utilisez des systèmes d’assistance à la conduite comme
le régulateur de vitesse dynamique à radar à plage de vitesses inté-
grale
* (P. 331) et le système LTA (aide au maintien de la trajectoire)*
(P. 309), les informations relatives à chaque système s’affichent
automatiquement sur l’écran multifonction, en fonction de la situation.
Pour plus de détails concernant les informations affichées et les contenus de
l’affichage, reportez-vous à la page explicative relative à chaque système.
* : Si le véhicule en est équipé
Q
Lorsqu’il y a des informations à notifier concernant le véhicule
Lorsqu’un rapport est sélectionné par erreur ou qu’il y a un problème au
niveau d’un système du véhicule, un message d’avertissement (ou une
image) s’affiche sur l’écran multifonction.
Si un message d’avertissement apparaît, suivez les instructions qui s’affichent à
l’écran. (P. 5 9 6 )

1052. Combiné d’instruments
2
Combiné d’instruments
PRIUS_OM_OM47F04K_(EK)Q
Lorsque le contacteur d’alimentation est désactivé (véhicules avec
capteur d’intrusion)
L’écran de sélection d’activation/de
désactivation du capteur d’intru-
sion s’affiche sur l’écran multifonc-
tion. (P. 96)
QLors du l’arrêt du système hybride
A partir du moment où le système hybride a démarré et jusqu’à ce qu’il soit
désactivé, le temps de conduite, la distance parcourue, la consommation
moyenne de carburant et le score Eco (P. 134, 150) s’affichent sur
l’écran multifonction toutes les 30 secondes environ.
Temps de conduite depuis le
démarrage du système hybride
Distance parcourue depuis le
démarrage du système hybride
Consommation moyenne de
carburant depuis le démarrage
du système hybride
Score Eco et conseils
Affichage du score pour chaque élément du score Eco (P. 134, 150)
1
2
3
4
5

1062. Combiné d’instruments
PRIUS_OM_OM47F04K_(EK)
Pour régler l’heure, effectuez les opérations indiquées sur l’écran
(P. 147) de l’écran multifonction.
QRéglage de l’heure
Appuyez sur ou sur les contacteurs de commande du comp-
teur au volant et sélectionnez .
Appuyez sur ou sur les contacteurs de commande du comp-
teur et sélectionnez .
Appuyez sur pour afficher le curseur.
Appuyez sur ou sur les
contacteurs de commande du
compteur pour régler la position
du curseur, puis appuyez sur
ou pour faire changer
le réglage.
Lorsque l’affichage 12 heures est
sélectionné, “12H” s’affiche et
lorsque l’affichage 24 heures est
sélectionné, “24H” s’affiche.
Lors du réglage des minutes, l’opération démarre automatiquement à partir de
00 seconde.
Une fois les réglages modifiés, appuyez sur pour revenir à l’écran précédent.
Réglage de la montre de bord
1
2
3
4

1072. Combiné d’instruments
2
Combiné d’instruments
PRIUS_OM_OM47F04K_(EK)Q
Réinitialisation de l’affichage des minutes
Appuyez sur ou sur les contacteurs de commande du comp-
teur au volant et sélectionnez .
Appuyez sur ou sur les
contacteurs de commande du
compteur et sélectionnez
.
Appuyez sur .
L’affichage des minutes passe sur “00”.*
*
: Par ex., 1:00 à 1:29 1:00
1:30 à 1:59  2:00
1
2
3

1082. Combiné d’instruments
PRIUS_OM_OM47F04K_(EK)
QLes compteurs et l’écran s’allument quand
Le contacteur d’alimentation est en mode ON.
QRéglage de la luminosité du combiné d’instruments (P. 102)
OVous pouvez sélectionner divers niveaux de luminosité du combiné d’instruments
selon que les feux arrière sont allumés ou pas et en fonction des niveaux de lumino-
sité environnants, comme indiqué dans le tableau ci-dessous.
* : 22 niveaux de luminosité s’affichent sur l’écran de réglage. Cependant, la lumino-
sité sera réglée à la valeur maximale si vous sélectionnez tout réglage autre que le
1er niveau (le plus sombre). Si, par contre, vous choisissez tout réglage autre que
le 1er ou le 22e niveau lorsque les feux arrière sont allumés dans un lieu sombre, la
luminosité du combiné d’instruments correspondra au niveau sélectionné.
OSi les feux arrière sont allumés dans un environnement sombre, l’éclairage du com-
biné d’instruments s’atténue. Cependant, lorsque la luminosité du combiné d’instru-
ments est réglée sur la valeur minimale ou maximale (1er ou 22e niveau), même si
les feux arrière sont allumés, l’éclairage du combiné d’instruments ne s’atténue pas.
QLorsque les bornes de la batterie 12 volts sont débranchées et rebranchées
Les réglages de la montre de bord sont réinitialisés.
QRéglages du calendrier
OTant que les réglages du calendrier n’ont pas été définis, l’écran de vérification
s’affiche à chaque fois que le contacteur d’alimentation est mis en mode ON.
OUne fois que les informations relatives au calendrier ont été définies, elles peuvent
être modifiées dans les réglages “Personnalisation compteur”. (P. 157)
Les feux arrière sont
éteintsLes feux arrière sont
allumés
Dans un lieu éclairé2 niveaux*2 niveaux*
Dans un lieu sombre22 niveaux
Si l’enregistrement du calendrier est inter-
rompu lorsque la batterie 12 volts est rempla-
cée ou qu’elle est déchargée, etc., lorsque le
contacteur d’alimentation est mis en mode ON
après l’entretien, l’écran de vérification des
réglages du calendrier s’affiche automatique-
ment sur l’écran multifonction.
OSi les informations relatives à la date ne sont
pas réglées, l’enregistrement de la consom-
mation de carburant ne peut pas s’effectuer
correctement. Lorsque l’écran de vérification
des réglages du calendrier s’affiche, assurez-
vous de toujours définir les réglages.
(P. 153)
