6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie509
6
Obs∏uga techniczna i konserwacja
W komorze silnikowej znajdujà si´ mechanizmy, które mogà niespodziewanie
zadzia∏aç, jak równie˝ p∏yny, które mogà byç goràce, a tak˝e urzàdzenia, które
mogà byç pod napi´ciem. W celu unikni´cia Êmierci lub powa˝nych obra˝eƒ
cia∏a nale˝y przestrzegaç poni˝szych zaleceƒ.
Podczas wykonywania czynnoÊci serwisowych w komorze silnikowej
Upewniç si´, ˝e na wyÊwietlaczu g∏ównym nie wyÊwietla si´ komunikat
„Accessory”, „Ignition ON” lub przebieg samochodu (
S. 118, 120) i ˝e
lampka kontrolna stanu gotowoÊci „READY” nie Êwieci si´.
Trzymaç d∏onie, elementy odzie˝y oraz narz´dzia z dala od wentylatorów.
BezpoÊrednio po zatrzymaniu samochodu nie dotykaç silnika, sterownika
mocy, ch∏odnicy, kolektora wydechowego ani innych elementów, które
mogà byç goràce. Równie˝ oleje i p∏yny mogà byç goràce.
Nie pozostawiaç w komorze silnikowej ˝adnych ∏atwopalnych materia-
∏ów, np. papieru, szmat.
W pobli˝u elementów uk∏adu paliwowego nie wolno paliç i powodowaç
iskrzenia ani zbli˝aç si´ z otwar tym ogniem. Opary paliwa sà ∏atwopalne.
Podczas prac przy akumulatorze 12-woltowym nale˝y zachowaç maksy-
malnà ostro˝noÊç. Zawiera on trujàcy i ˝ràcy kwas siarkowy.
P∏yn hamulcowy jest niebezpieczny dla skóry i oczu, a tak˝e powoduje
uszkodzenia powierzchni lakierowanych. W przypadku dostania si´ p∏y-
nu do oczu lub na r´ce nale˝y je natychmiast przemyç czystà wodà.
W razie dalszego odczuwania dyskomfor tu nale˝y zg∏osiç si´ do lekarza.
Podczas wykonywania czynnoÊci serwisowych w pobli˝u wentylato-
rów elektrycznych i ch∏odnicy
Upewniç si´, ˝e przyciskiem rozruchu wybrany jest stan wy∏àczony.
Elektrycznie nap´dzane wentylatory ch∏odnicy mogà samoczynnie ruszyç,
je˝eli przyciskiem rozruchu wybrany jest stan ON, w∏àczony jest uk∏ad klima-
tyzacji i/lub temperatura p∏ynu w uk∏adzie ch∏odzenia silnika jest wysoka.
(
S. 520)
Okulary ochronne
Nale˝y zak∏adaç okulary ochronne, aby os∏oniç oczy przed rozpryskami
p∏ynów i innymi niebezpiecznymi materia∏ami.
29 PRIUS OM47F32E 8/23/22 11:10 AM Page 509 (Black plate)

5106-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Wyj´ty filtr powietrza
Jazda bez filtra powietrza doprowadzanego do silnika grozi przyspieszo-
nym zu˝yciem mechanicznym silnika, spowodowanym przez znajdujàce
si´ w powietrzu zanieczyszczenia.
Zbyt niski lub zbyt wysoki poziom p∏ynu hamulcowego
Poziom p∏ynu hamulcowego w zbiorniczku nieco obni˝a si´ w miar´ zu˝y-
wania si´ ok∏adzin ciernych, a tak˝e przy wysokim poziomie p∏ynu w aku-
mulatorze ciÊnienia.
Je˝eli poziom p∏ynu hamulcowego w zbiorniczku wymaga cz´stego uzupe∏-
niania, mo˝e to oznaczaç powa˝nà awari´.
29 PRIUS OM47F32E 8/23/22 11:10 AM Page 510 (Black plate)

Pociàgnàç dêwigni´ zwalniajà-
cà zamek pokrywy silnika.
Pokrywa nieco uniesie si´.
Pociàgnàç w lewo dêwigni´
zaczepu pomocniczego i pod-
nieÊç pokryw´.
Zablokowaç otwar tà pokryw´
silnika, umieszczajàc koniec
drà˝ka podporowego w przewi-
dzianym do tego celu otworze.
3
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie511
6
Obs∏uga techniczna i konserwacja
Pokr ywa silnika
W celu otwarcia pokrywy silnika nale˝y z kabiny samochodu
zwolniç jej zamek.
29 PRIUS OM47F32E 8/23/22 11:10 AM Page 511 (Black plate)

5126-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Przed rozpocz´ciem jazdy
Sprawdziç, czy pokrywa silnika jest prawid∏owo zamkni´ta i zablokowana.
Nieprawid∏owo zablokowana pokrywa mo˝e niespodziewanie unieÊç si´
podczas jazdy, doprowadzajàc do wypadku, w wyniku którego mo˝e dojÊç
do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Po podparciu pokrywy silnika drà˝kiem podporowym
Nale˝y upewniç si´, ˝e pokrywa silnika zosta∏a prawid∏owo podpar ta drà˝-
kiem podporowym i zabezpieczona przed przypadkowym opadni´ciem na
g∏ow´ lub innà cz´Êç cia∏a.
Podczas zamykania pokrywy silnika
Podczas zamykania pokrywy silnika nale-
˝y zachowaç szczególnà ostro˝noÊç, aby
nie dosz∏o do przytrzaÊni´cia, np. palców.
Podczas zamykania pokrywy silnika
Przed zamkni´ciem pokrywy silnika nale˝y upewniç si´, ˝e drà˝ek podpo-
rowy zosta∏ umieszczony w odpowiednim zaczepie. Zamkni´cie pokrywy
silnika z niezabezpieczonym drà˝kiem podporowym mo˝e doprowadziç do
jej wygi´cia.
29 PRIUS OM47F32E 8/23/22 11:10 AM Page 512 (Black plate)

Z przodu
Z ty∏u
Wersje z nap´dem na dwa ko∏a.
Wersje z nap´dem na cztery ko∏a.
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie513
6
Obs∏uga techniczna i konserwacja

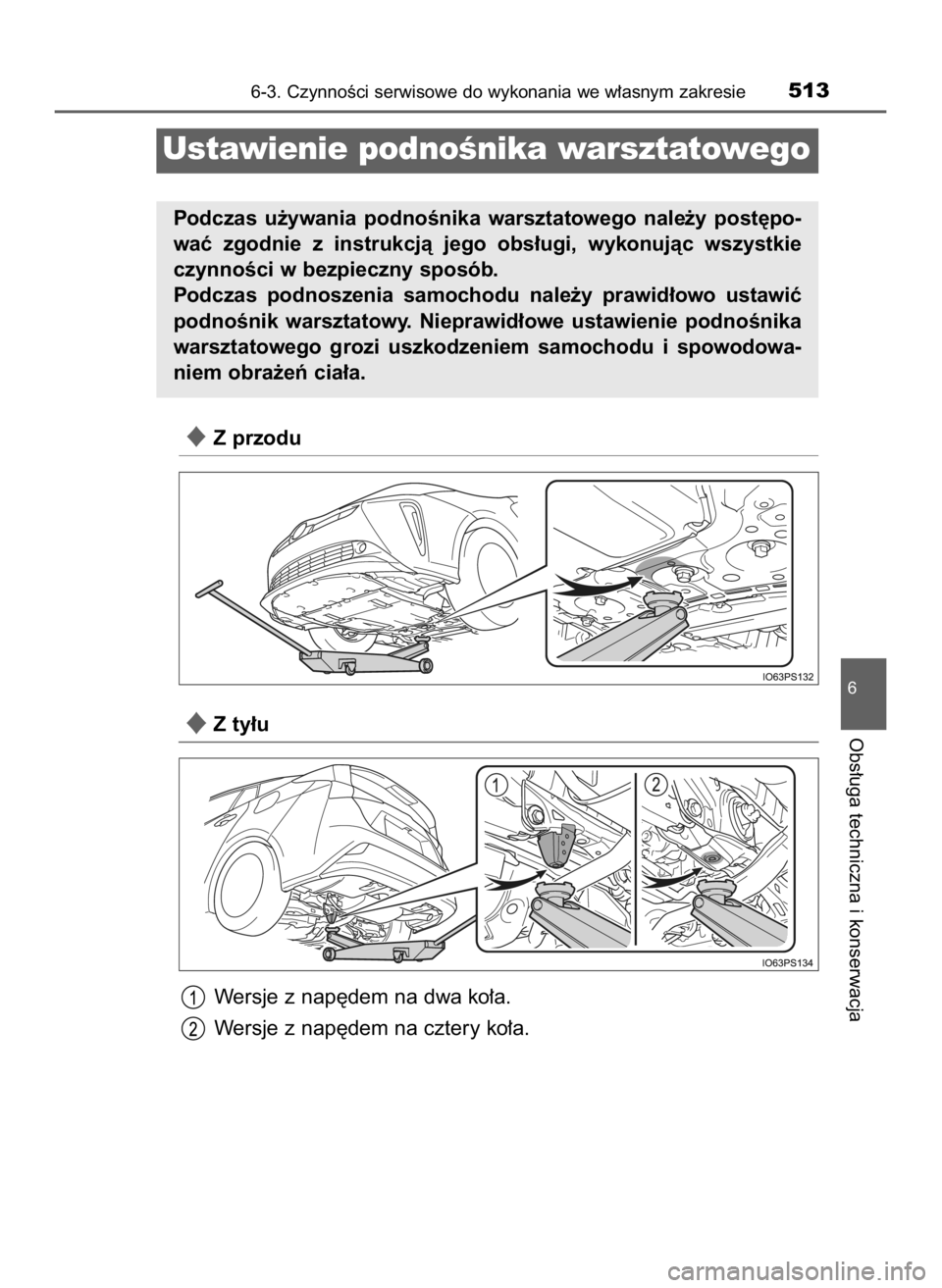

Ustawienie podnoÊnika warsztatowego
Podczas u˝ywania podnoÊnika warsztatowego nale˝y post´po-
waç zgodnie z instrukcjà jego obs∏ugi, wykonujàc wszystkie
czynnoÊci w bezpieczny sposób.
Podczas podnoszenia samochodu nale˝y prawid∏owo ustawiç
podnoÊnik warsztatowy. Nieprawid∏owe ustawienie podnoÊnika
warsztatowego grozi uszkodzeniem samochodu i spowodowa-
niem obra˝eƒ cia∏a.
29 PRIUS OM47F32E 8/23/22 11:10 AM Page 513 (Black plate)

5146-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Komora silnikowa
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia
silnika (
S. 518)
Skrzynki bezpieczników
(
S. 557)
Miarka poziomu oleju
silnikowego (
S. 515)
Korek wlewu oleju do silnika
(
S. 516)
Akumulator 12-woltowy
(
S. 521)Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia
sterownika mocy (
S. 518)
Ch∏odnica (
S. 520)
Skraplacz (
S. 520)
Elektryczne wentylatory
ch∏odnicy
Zbiornik p∏ynu
do spryskiwaczy (
S. 526)
29 PRIUS OM47F32E 8/23/22 11:10 AM Page 514 (Black plate)

Poziom oleju sprawdza si´ za pomocà miarki przy wy∏àczonym silniku,
gdy jest on rozgrzany do temperatury roboczej.
Sprawdzanie poziomu oleju w silniku
Zatrzymaç samochód w bezpiecznym miejscu, na twardym, p∏a-
skim pod∏o˝u. Rozgrzaç silnik, a nast´pnie po wy∏àczeniu hybry-
dowego uk∏adu nap´dowego odczekaç minimum 5 minut, umo˝-
liwiajàc Êciekni´cie oleju na spód silnika.
Wyciàgnàç miark´, trzymajàc
szmatk´ pod jej koƒcówkà.
Wytrzeç miark´ do sucha.
Z powrotem wsunàç ca∏kowicie miark´.
Ponownie wyciàgnàç miark´ i, trzymajàc szmatk´ pod jej koƒ-
cówkà, odczytaç poziom oleju.
Poziom minimalny
Poziom prawid∏owy
Poziom maksymalny
Wytrzeç miark´ do sucha i wsunàç jà ca∏kowicie z powrotem.
6
5
4
3
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie515
6
Obs∏uga techniczna i konserwacja
Olej w silniku
29 PRIUS OM47F32E 8/23/22 11:10 AM Page 515 (Black plate)

Dolewanie oleju silnikowego
Je˝eli Êlad oleju jest poni˝ej
lub prawie na poziomie kreski
oznaczajàcej poziom minimal-
ny, dolaç oleju silnikowego ta-
kiego samego rodzaju, jaki
znajduje si´ w silniku.
Przed dolaniem oleju nale˝y sprawdziç jego rodzaj oraz przygotowaç
potrzebne narz´dzia.
Zdjàç korek wlewu oleju, odkr´cajàc go w kierunku przeciwnym do
ruchu wskazówek zegara.
Dolewaç olej ma∏ymi porcjami, kontrolujàc jego poziom za pomocà
miarki.
Na∏o˝yç korek wlewu oleju i dokr´ciç zgodnie z ruchem wskazó-
wek zegara.
Zu˝ycie oleju silnikowego
Podczas jazdy zu˝ywana jest pewna iloÊç oleju silnikowego. W nast´pujàcych
sytuacjach zu˝ycie oleju mo˝e wzrosnàç, a olej trzeba b´dzie uzupe∏niç po-
mi´dzy przeglàdami okresowymi.
Gdy silnik jest nowy, np. bezpoÊrednio po zakupie samochodu lub po wy-
mianie silnika.
Je˝eli zostanie u˝yty olej o niskiej jakoÊci lub o niew∏aÊciwej lepkoÊci.
Podczas jazdy z du˝ymi pr´dkoÊciami, z du˝ym obcià˝eniem, podczas ho-
lowania lub podczas cz´stego przyspieszania i hamowania.
Je˝eli silnik spalinowy pracuje przez d∏u˝szy czas na biegu ja∏owym lub
podczas cz´stej jazdy w ruchu ulicznym o du˝ym nat´˝eniu.
3
2
1
5166-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Gatunek oleju
S. 658
Narz´dziaCzysty lejek IloÊç oleju
(poziom minimalny
poziom maksymalny)1,5 L
29 PRIUS OM47F32E 8/23/22 11:10 AM Page 516 (Black plate)

6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie517
6
Obs∏uga techniczna i konserwacja
Zu˝yty olej silnikowy
Zu˝yty olej silnikowy zawiera potencjalnie niebezpieczne dla zdrowia
zwiàzki, mogàce wywo∏ywaç podra˝nienia lub choroby skóry, np. stany
zapalne lub nowotwory skóry. Dlatego nale˝y uwa˝aç, aby nie nara˝aç
si´ na zbyt d∏ugi lub zbyt cz´sty kontakt z przepracowanym olejem. Plamy
oleju na r´kach mo˝na usuwaç, myjàc je dok∏adnie myd∏em i wodà.
Zu˝ytego oleju silnikowego oraz filtrów oleju nale˝y pozbywaç si´ w bez-
pieczny i zgodny z przepisami sposób, z zachowaniem wymogów ochro-
ny Êrodowiska. Nie wolno wrzucaç filtrów do zwyk∏ych pojemników na
Êmieci, wylewaç oleju do kanalizacji ani rozlewaç go na ziemi.
W celu uzyskania informacji, na temat sposobów przekazywania do wtór-
nego przetworzenia oraz miejsc sk∏adowania przepracowanych olejów
silnikowych i filtrów, najlepiej skontaktowaç si´ z autoryzowanà stacjà ob-
s∏ugi Toyoty lub najbli˝szym warsztatem samochodowym.
Nie pozostawiaç zu˝ytego oleju w miejscach, do których majà dost´p
dzieci.
W celu unikni´cia ryzyka powa˝nego uszkodzenia silnika
Poziom oleju w silniku nale˝y regularnie kontrolowaç.
Podczas wymiany oleju silnikowego
Nie dopuszczaç do rozlania oleju na elementy samochodu.
Nie wlewaç oleju powy˝ej poziomu maksymalnego, poniewa˝ jest to
szkodliwe dla silnika.
Po ka˝dym dolaniu oleju sprawdziç jego poziom za pomocà miarki.
Korek wlewu oleju powinien byç prawid∏owo dokr´cony.
29 PRIUS OM47F32E 8/23/22 11:10 AM Page 517 (Black plate)

Gdy hybrydowy uk∏ad nap´dowy jest zimny, poziom p∏ynu powinien
mieÊciç si´ pomi´dzy kreskami „MAX” i „MIN” na zbiorniku wyrównaw-
czym.
Zbiornik wyrównawczy w uk∏adzie ch∏odzenia silnika
Zakr´tka zbiornika
Poziom wysoki „MAX”
Poziom niski „MIN”
Gdy poziom p∏ynu w uk∏adzie
ch∏odzenia si´ga kreski „MIN”
lub poni˝ej, nale˝y dolaç p∏ynu
do poziomu „MAX”. (
S. 645)
Zbiornik wyrównawczy w uk∏adzie ch∏odzenia sterownika mocy
Zakr´tka zbiornika
Poziom wysoki „FULL”
Poziom niski „LOW”
Gdy poziom p∏ynu w uk∏adzie
ch∏odzenia si´ga kreski „LOW”
lub poni˝ej, nale˝y dolaç p∏ynu
do poziomu „FULL”. (
S. 647)
5186-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
P∏yn w uk∏adzie ch∏odzenia
29 PRIUS OM47F32E 8/23/22 11:10 AM Page 518 (Black plate)
