TOYOTA PRIUS C 2012 Manuel du propriétaire (in French)

Caractéristiques du véhicule6
549
PRIUS_C D
6-1. Caractéristiques techniques
Données d'entretien (carburant, niveau
d'huile, etc.).................... 550
Informations sur le carburant .............. 561
Informations sur les pneus ................. 565
6-2. Personnalisation Fonctions personnalisables ............ 579
Systèmes à réinitialiser .... 585

550
PRIUS_C D
6-1. Caractéristiques techniques
Données d'entretien (carburant, niveau d'huile, etc.)
Dimensions et poids
*1: Véhicules à vide
*2: Pneus P175/65R15
*3: Pneus P195/50R16
Longueur totale157,3 in. (3995 mm)
Largeur totale 66,7 in. (1695 mm)
Hauteur totale*1
Sans toit ouvrant
56,9 in. (1445 mm)
Avec toit ouvrant 57,7 in. (1465 mm)
Empattement 100,4 in. (2550 mm)
Vo i e
Avant58,3 in. (1480 mm)*2
57,5 in. (1460 mm)*3
Arrière58,1 in. (1475 mm)*2
57,1 in. (1450 mm)*3
Charge utile du véhicule
(Occupants + bagages) 845 lb. (380 kg)

551
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
PRIUS_C D
Identification du véhicule
■ Numéro d'identification du véhicule
Le numéro d'identification du véhicule (NIV) est l'identification légale
de votre véhicule. C'est le numéro d'identification de base de votre
Toyota. Il figure sur les documents d'immatriculation du véhicule.
Ce numéro est frappé sous le
siège passager avant.
Ce numéro est frappé à l'angle
supérieur gauche du tableau de
bord.
Ce numéro apparaît également
sur l'étiquette d'homologation.

552 6-1. Caractéristiques techniques
PRIUS_C D■
Numéro du moteur
Le numéro de moteur est frappé
à froid sur le bloc-moteur comme
indiqué sur la figure.
Moteur
Carburant
Modèle1NZ-FXE
Type 4 cylindres en ligne, 4 temps, essence
Alésage et course 2,95 × 3,33 in. (75,0 × 84,7 mm)
Cylindrée 91,3 cu.in. (1497 cm3)
Jeu des soupapes
(moteur froid) Entrée: 0,006  0,010 in. (0,15
 0,25 mm)
Échappement: 0,010  0,014 in. (0,25  0,35
mm)
Type de carburant Essence sans plomb uniquement
Indice d'octane 87 (indice d'octane recherche 91) ou plus
Contenance du
réservoir de carburant
(référence) 9,5 gal. (36 L, 7,9 Imp. gal.)

553
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
PRIUS_C D

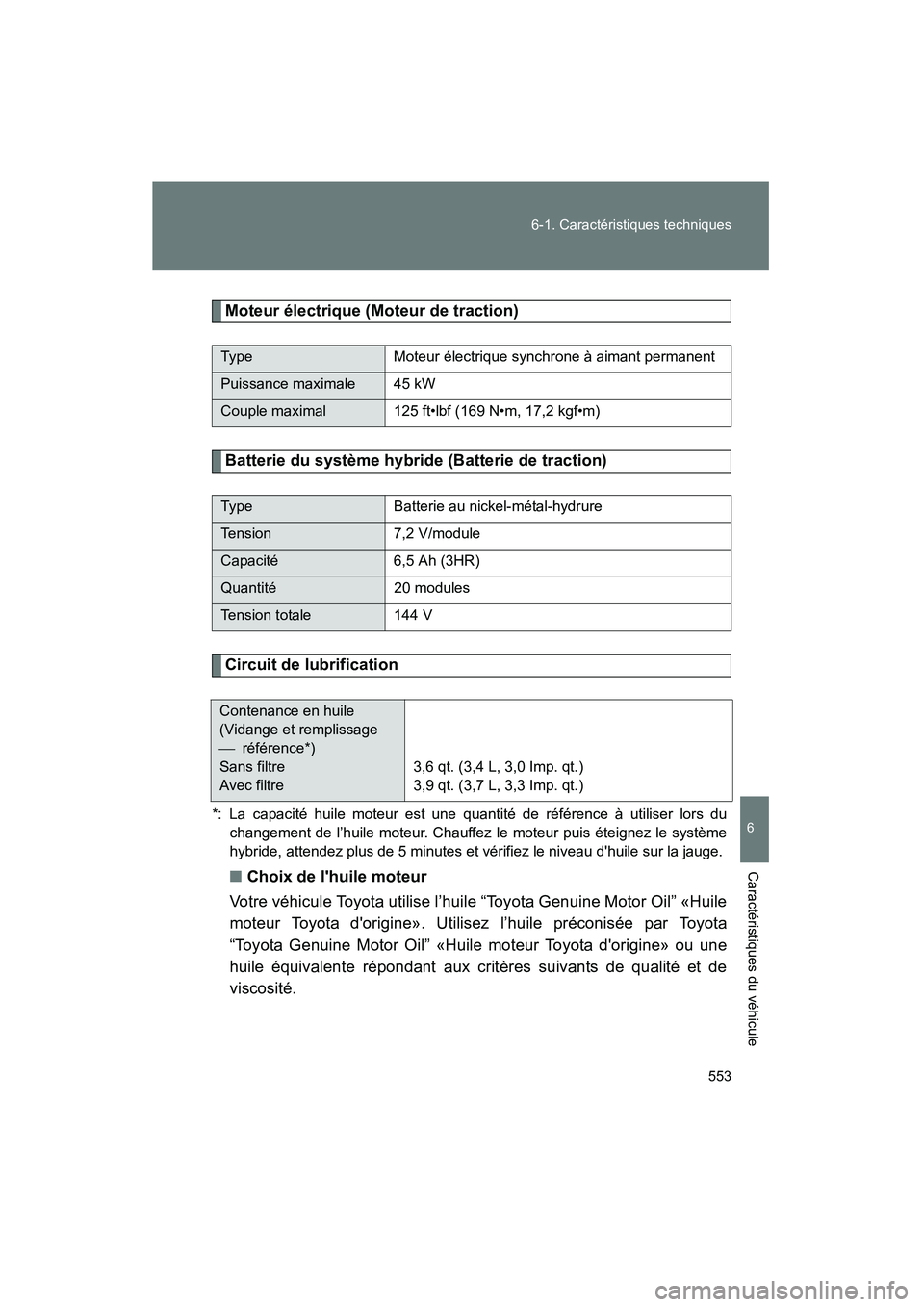

Moteur électrique (Moteur de traction)
Batterie du système hybride (Batterie de traction)
Circuit de lubrification
*: La capacité huile moteur est une quantité de référence à utiliser lors du
changement de l’huile moteur. Chauffez le moteur puis éteignez le système
hybride, attendez plus de 5 minutes et vérifiez le niveau d'huile sur la jauge.
■Choix de l'huile moteur
Votre véhicule Toyota utilise l’huile “Toyota Genuine Motor Oil” «Huile
moteur Toyota d'origine». Utilisez l’huile préconisée par Toyota
“Toyota Genuine Motor Oil” «Huile moteur Toyota d'origine» ou une
huile équivalente répondant aux critères suivants de qualité et de
viscosité.
Type Moteur électrique synchrone à aimant permanent
Puissance maximale 45 kW
Couple maximal 125 ft•lbf (169 N•m, 17,2 kgf•m)
TypeBatterie au nickel-métal-hydrure
Tension7,2 V/module
Capacité 6,5 Ah (3HR)
Quantité 20 modules
Tension totale144 V
Contenance en huile
(Vidange et remplissage
 référence*)
Sans filtre
Avec filtre 3,6 qt. (3,4 L, 3,0 Imp. qt.)
3,9 qt. (3,7 L, 3,3 Imp. qt.)

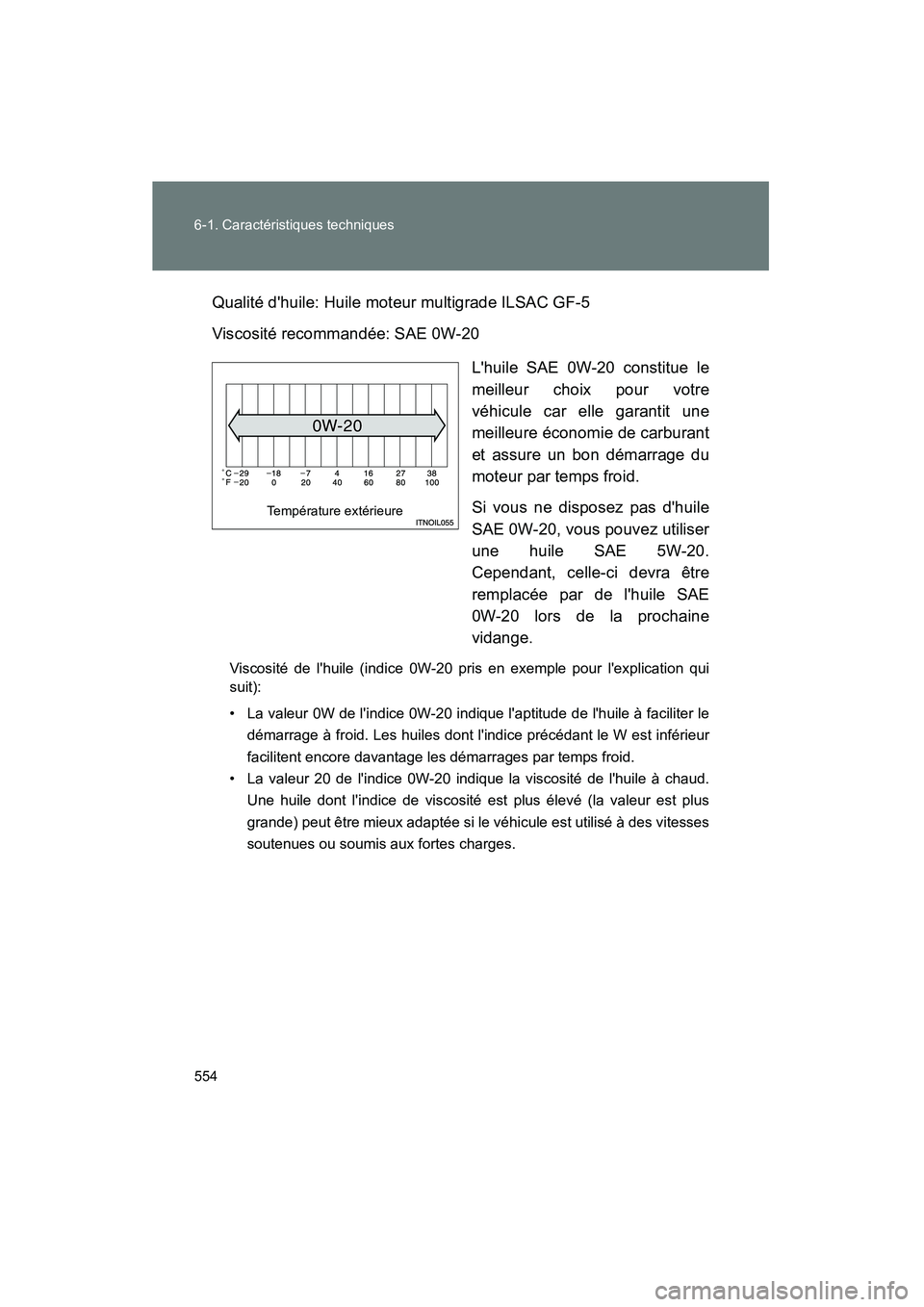

554 6-1. Caractéristiques techniques
PRIUS_C DQualité d'huile: Huile moteur multigrade ILSAC GF-5
Viscosité recommandée: SAE 0W-20
L'huile SAE 0W-20 constitue le
meilleur choix pour votre
véhicule car elle garantit une
meilleure économie de carburant
et assure un bon démarrage du
moteur par temps froid.
Si vous ne disposez pas d'huile
SAE 0W-20, vous pouvez utiliser
une huile SAE 5W-20.
Cependant, celle-ci devra être
remplacée par de l'huile SAE
0W-20 lors de la prochaine
vidange.
Viscosité de l'huile (indice 0W-20 pris en exemple pour l'explication qui
suit):
• La valeur 0W de l'indice 0W-20 indique l'aptitude de l'huile à faciliter ledémarrage à froid. Les huiles dont l'indice précédant le W est inférieur
facilitent encore davantage les démarrages par temps froid.
• La valeur 20 de l'indice 0W-20 indique la viscosité de l'huile à chaud.
Une huile dont l'indice de viscosité est plus élevé (la valeur est plus
grande) peut être mieux adaptée si le véhicule est utilisé à des vitesses
soutenues ou soumis aux fortes charges.
Température extérieure

555
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
PRIUS_C D
Comment lire l'étiquette des bidons d'huile:
Le symbole d'identification ILSAC (International Lubricant
Standardization and Approval Committee) est apposé sur certains
bidons d'huile pour faciliter votre choix.
Circuit de refroidissement
Capacité
Moteur essence
Module de commande de
puissance 5,6 qt. (5,3 L, 4,7 Imp. qt.)
1,7 qt. (1,6 L, 1,4 Imp. qt.)
Type de liquide de
refroidissement Utilisez l'un des produits suivants:
• “Toyota Super Long Life Coolant” «Liquide de refroidissement Toyota super longue
durée»
• Un équivalent de grande qualité, à base d'éthylène glycol, ne contenant pas de
silicate, d'amine, de nitrite ou de borate, et
pourvu de propriétés d'acide organique
hybride pour une longue tenue dans le
temps
N'utilisez pas d'eau pure seule.

556 6-1. Caractéristiques techniques
PRIUS_C D
Système d'allumage
Circuit électrique
Bougie
Marque
EspaceDENSO FK16R-A8
0,03 in. (0,8 mm)
NOTE
■
Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas le jeu
aux électrodes.
Batterie 12 V
Tension à vide* à
68 °F (20 °C):
Complètement
chargée
À moitié chargée
Déchargée 12,5 V ou plus
11 , 0
 12,5 V
En dessous de 11,0 V
(*: Tension vérifiée 20 minutes après arrêt du
système hybride et extinction de l'ensemble de
l'éclairage)
Intensités de charge 3,5 A ou moins
(Se recharge sous 10 heures)

557
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
PRIUS_C D
Boîte de vitesses hybride
*: La contenance en huile est indiquée à titre de référence. Si un
remplacement est nécessaire, contactez votre concessionnaire Toyota.
Contenance d'huile*3,5 qt. (3,3 L, 2,9 Imp. qt.)
Type de liquide “Toyota Genuine ATF WS” «Liquide ATF Toyota
d'origine WS»
NOTE
■
Type de liquide de boîte de vitesses
L’utilisation de toute autre liquide de boîte de vitesses que “Toyota Genuine
ATF WS” «Liquide ATF Toyota d'origine WS» risque de causer une
dégradation de la qualité des passages de rapports, un blocage de votre
boîte de vitesses accompagné de vibrations ainsi que des dommages
importants à la boîte de vitesses de votre véhicule.

558 6-1. Caractéristiques techniques
PRIUS_C D
Freins
*1: Hauteur minimum sous la pédale lorsqu'elle est soumise à une forceverticale de 66 lbf (294 N, 30 kgf), moteur en marche.
*2: Course du levier du frein de stationnement lorsqu'il est levé avec une forcede 45 lbf (200 N, 20 kgf).
Direction
Hauteur sous pédale*12,8 in. (70 mm) Min.
Garde de la pédale 0,04  0,24 in. (1,0  6,0 mm)
Limite d'usure des plaquettes de
frein 0,04 in. (1,0 mm)
Limite d'usure des garnitures
des freins 0,04 in. (1,0 mm)
Course du levier de frein de
stationnement
*28  11 c l i c s
Type de liquide
SAE J1703 ou FMVSS No.116 DOT 3
GardeMoins de 1,2 in. (30 mm)
