TOYOTA PRIUS C 2014 Manuel du propriétaire (in French)

569
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
PRIUS_C D

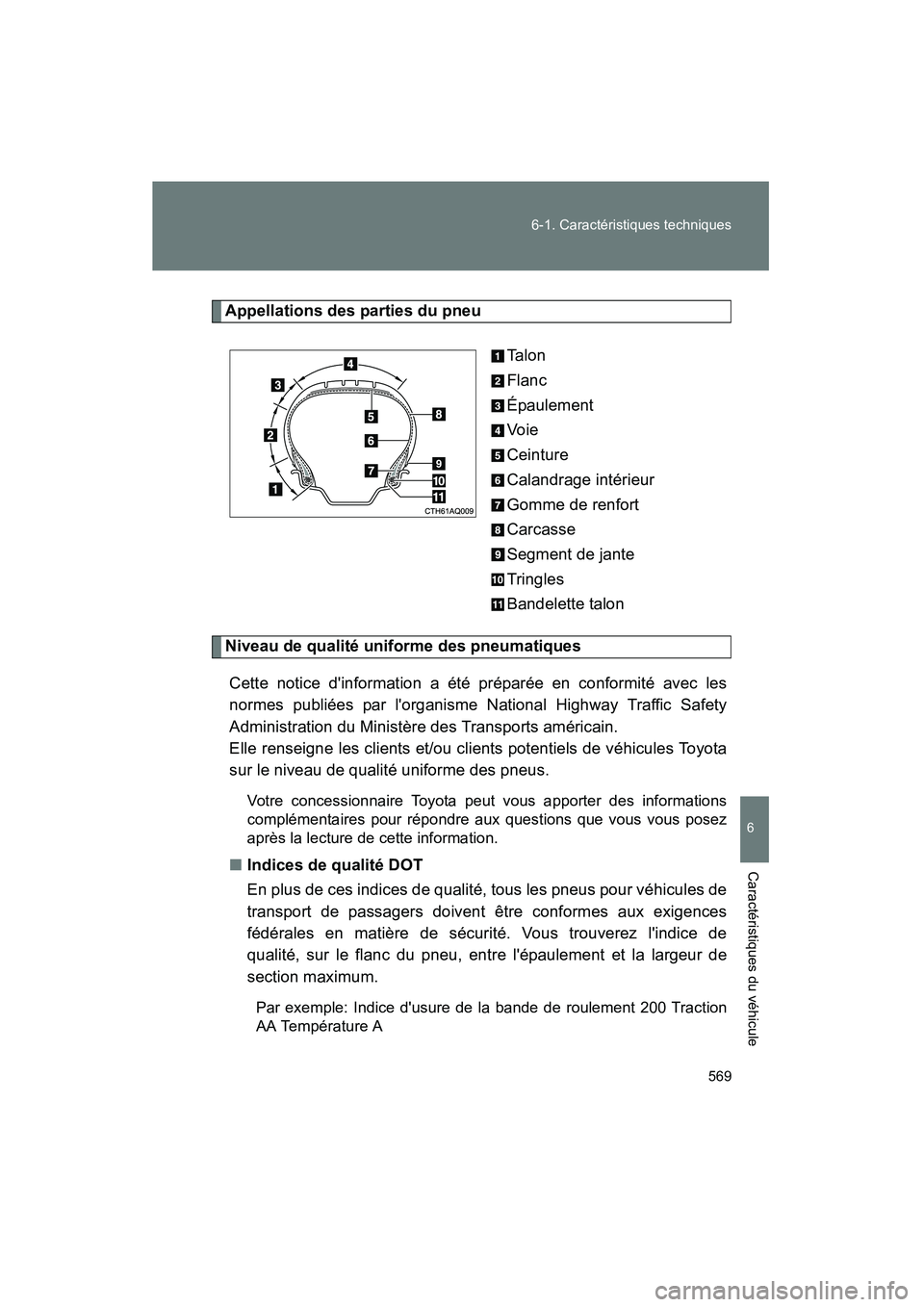

Appellations des parties du pneu
Ta l o n
Flanc
Épaulement
Vo i e
Ceinture
Calandrage intérieur
Gomme de renfort
Carcasse
Segment de jante
Tringles
Bandelette talon
Niveau de qualité uniforme des pneumatiquesCette notice d'information a été préparée en conformité avec les
normes publiées par l'organisme National Highway Traffic Safety
Administration du Ministère des Transports américain.
Elle renseigne les clients et/ou clients potentiels de véhicules Toyota
sur le niveau de qualité uniforme des pneus.
Votre concessionnaire Toyota peut vous apporter des informations
complémentaires pour répondre aux questions que vous vous posez
après la lecture de cette information.
■ Indices de qualité DOT
En plus de ces indices de qualité, tous les pneus pour véhicules de
transport de passagers doivent être conformes aux exigences
fédérales en matière de sécurité. Vous trouverez l'indice de
qualité, sur le flanc du pneu, entre l'épaulement et la largeur de
section maximum.
Par exemple: Indice d'usure de la bande de roulement 200 Traction
AA Température A

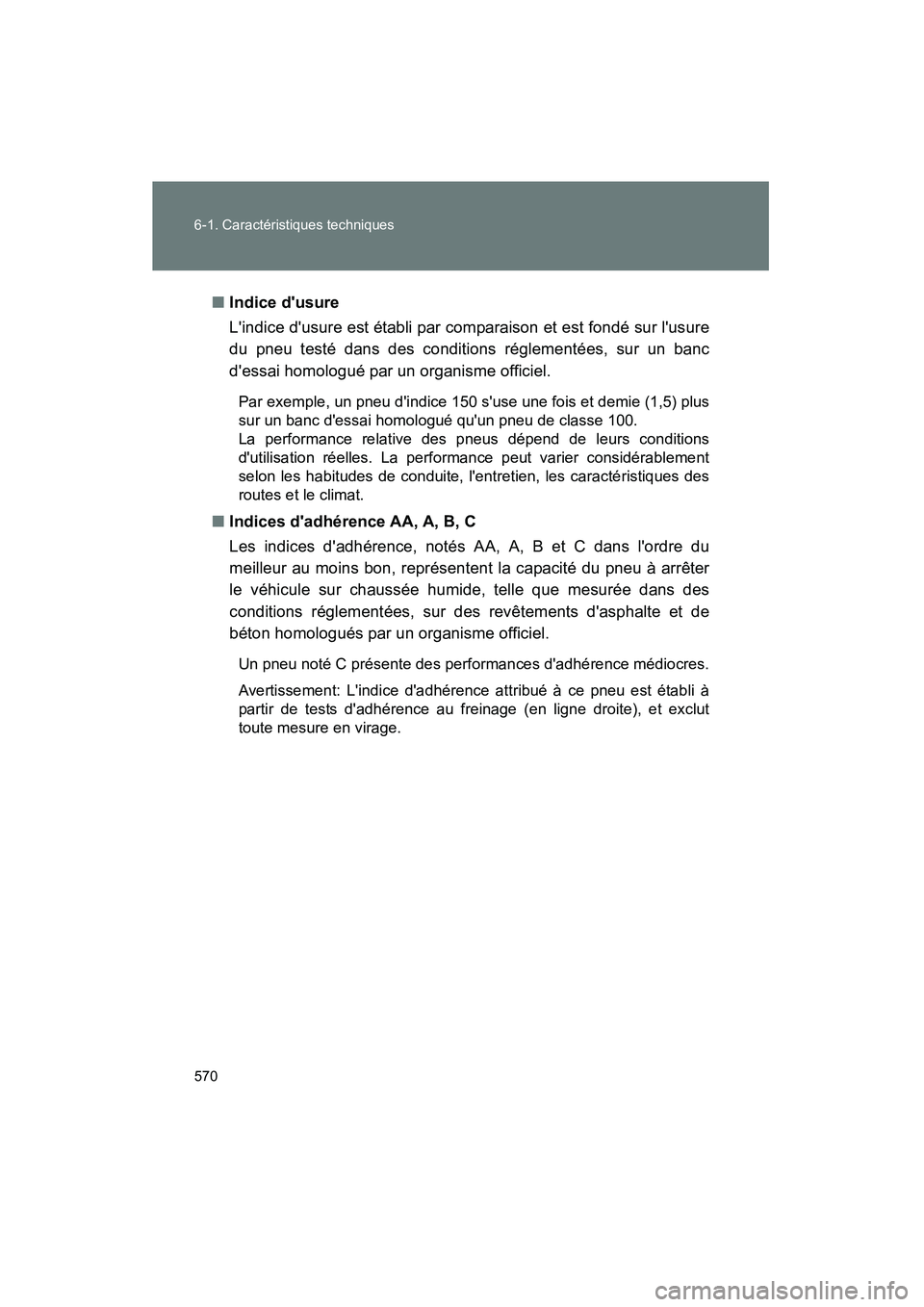

570 6-1. Caractéristiques techniques
PRIUS_C D■
Indice d'usure
L'indice d'usure est établi par comparaison et est fondé sur l'usure
du pneu testé dans des conditions réglementées, sur un banc
d'essai homologué par un organisme officiel.
Par exemple, un pneu d'indice 150 s'use une fois et demie (1,5) plus
sur un banc d'essai homologué qu'un pneu de classe 100.
La performance relative des pneus dépend de leurs conditions
d'utilisation réelles. La performance peut varier considérablement
selon les habitudes de conduite, l'entretien, les caractéristiques des
routes et le climat.
■Indices d'adhérence AA, A, B, C
Les indices d'adhérence, notés AA, A, B et C dans l'ordre du
meilleur au moins bon, représentent la capacité du pneu à arrêter
le véhicule sur chaussée humide, telle que mesurée dans des
conditions réglementées, sur des revêtements d'asphalte et de
béton homologués par un organisme officiel.
Un pneu noté C présente des performances d'adhérence médiocres.
Avertissement: L'indice d'adhérence attribué à ce pneu est établi à
partir de tests d'adhérence au freinage (en ligne droite), et exclut
toute mesure en virage.

571
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
PRIUS_C D
■

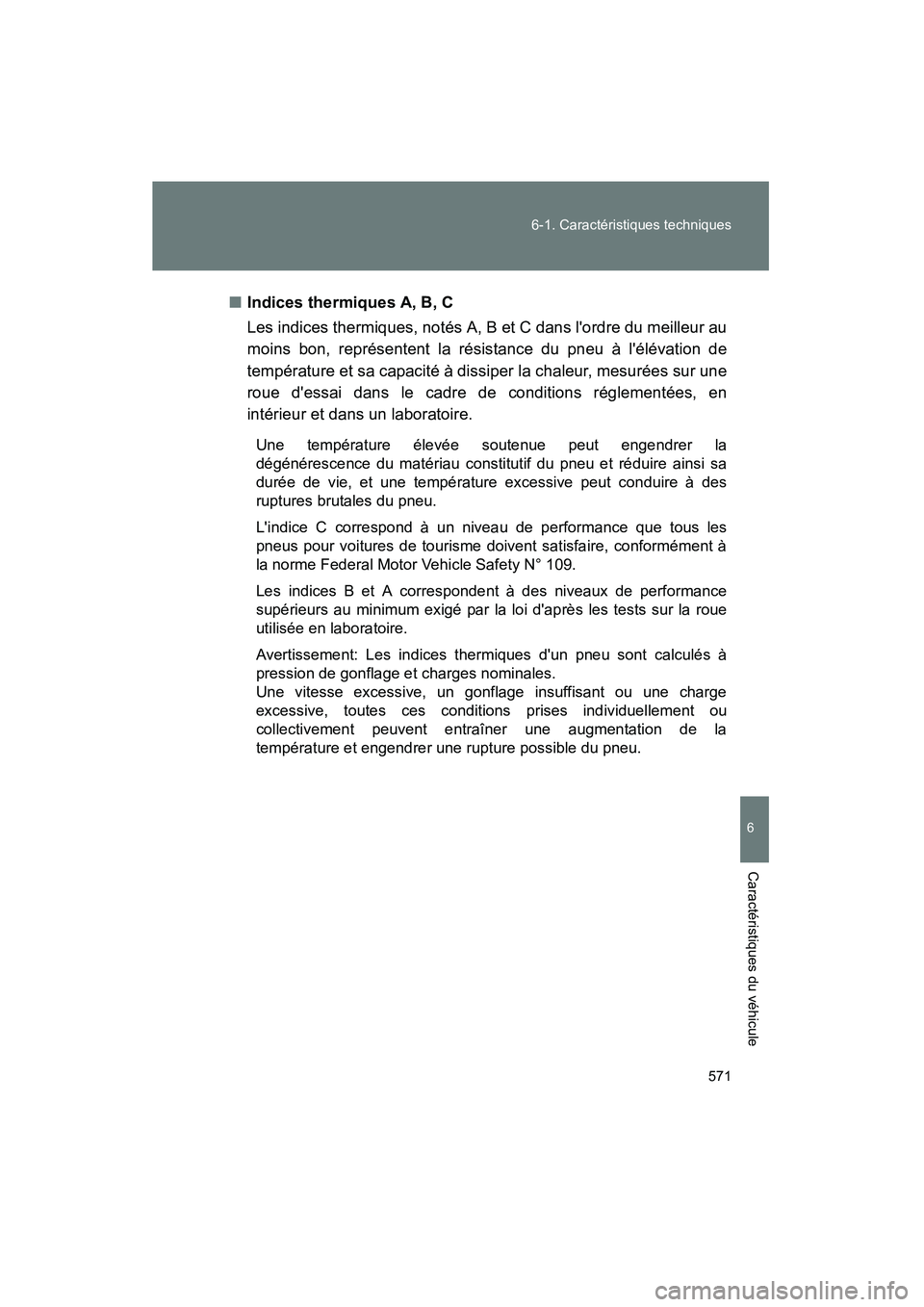

Indices thermiques A, B, C
Les indices thermiques, notés A, B et C dans l'ordre du meilleur au
moins bon, représentent la résistance du pneu à l'élévation de
température et sa capacité à dissiper la chaleur, mesurées sur une
roue d'essai dans le cadre de conditions réglementées, en
intérieur et dans un laboratoire.
Une température élevée soutenue peut engendrer la
dégénérescence du matériau constitutif du pneu et réduire ainsi sa
durée de vie, et une température excessive peut conduire à des
ruptures brutales du pneu.
L'indice C correspond à un niveau de performance que tous les
pneus pour voitures de tourisme doivent satisfaire, conformément à
la norme Federal Motor Vehicle Safety N° 109.
Les indices B et A correspondent à des niveaux de performance
supérieurs au minimum exigé par la loi d'après les tests sur la roue
utilisée en laboratoire.
Avertissement: Les indices thermiques d'un pneu sont calculés à
pression de gonflage et charges nominales.
Une vitesse excessive, un gonflage insuffisant ou une charge
excessive, toutes ces conditions prises individuellement ou
collectivement peuvent entraîner une augmentation de la
température et engendrer une rupture possible du pneu.

572 6-1. Caractéristiques techniques
PRIUS_C D

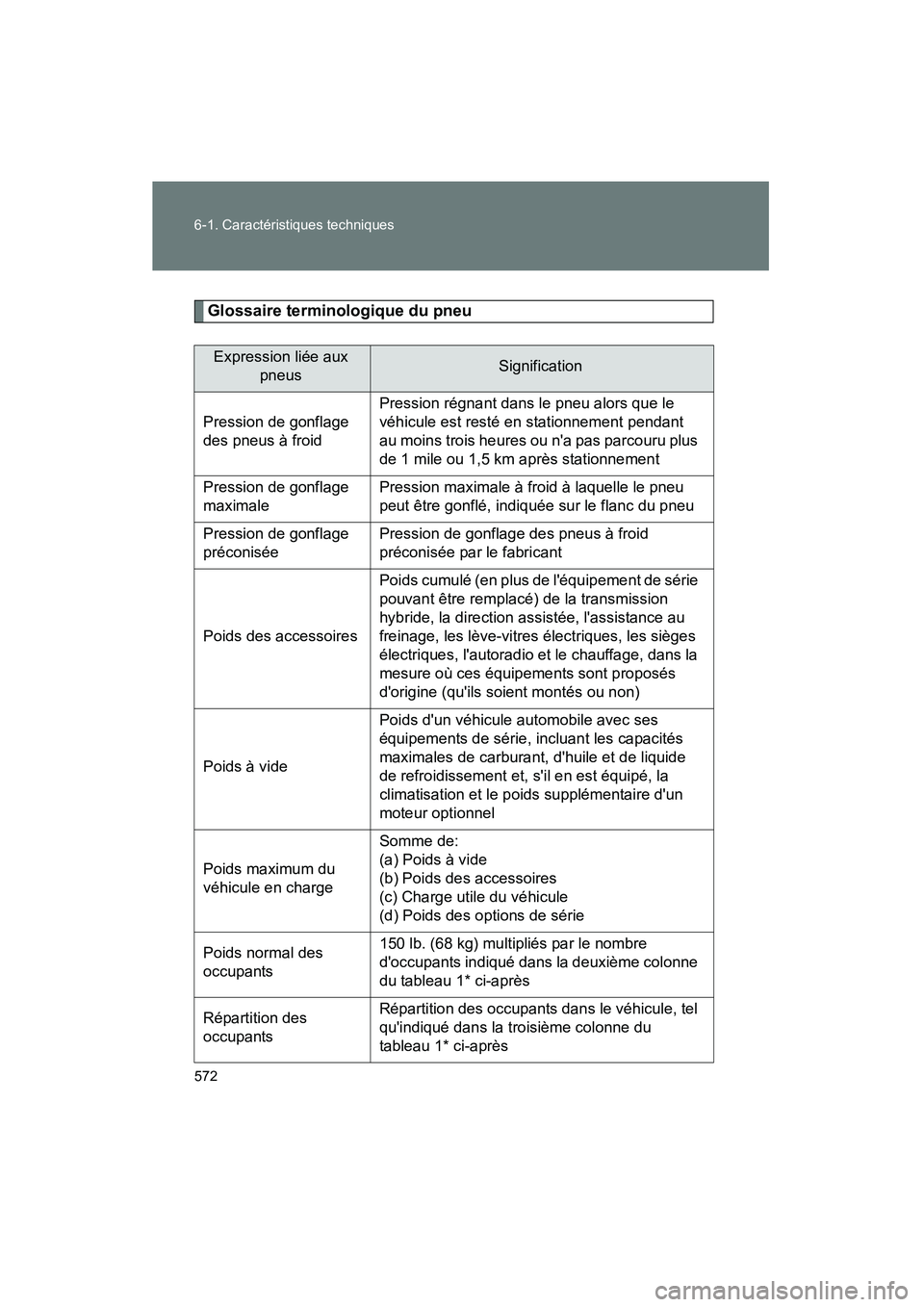

Glossaire terminologique du pneu
Expression liée aux pneusSignification
Pression de gonflage
des pneus à froid Pression régnant dans le pneu alors que le
véhicule est resté en stationnement pendant
au moins trois heures ou n'a pas parcouru plus
de 1 mile ou 1,5 km après stationnement
Pression de gonflage
maximale Pression maximale à froid à laquelle le pneu
peut être gonflé, indiquée sur le flanc du pneu
Pression de gonflage
préconisée Pression de gonflage des pneus à froid
préconisée par le fabricant
Poids des accessoires Poids cumulé (en plus de l'équipement de série
pouvant être remplacé) de la transmission
hybride, la direction assistée, l'assistance au
freinage, les lève-vitres électriques, les sièges
électriques, l'autoradio et le chauffage, dans la
mesure où ces équipements sont proposés
d'origine (qu'ils soient montés ou non)
Poids à vide Poids d'un véhicule automobile avec ses
équipements de série, incluant les capacités
maximales de carburant, d'huile et de liquide
de refroidissement et, s'il en est équipé, la
climatisation et le poids supplémentaire d'un
moteur optionnel
Poids maximum du
véhicule en charge Somme de:
(a) Poids à vide
(b) Poids des accessoires
(c) Charge utile du véhicule
(d) Poids des options de série
Poids normal des
occupants 150 lb. (68 kg) multipliés par le nombre
d'occupants indiqué dans la deuxième colonne
du tableau 1* ci-après
Répartition des
occupants Répartition des occupants dans le véhicule, tel
qu'indiqué dans la troisième colonne du
tableau 1* ci-après

573
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
PRIUS_C D

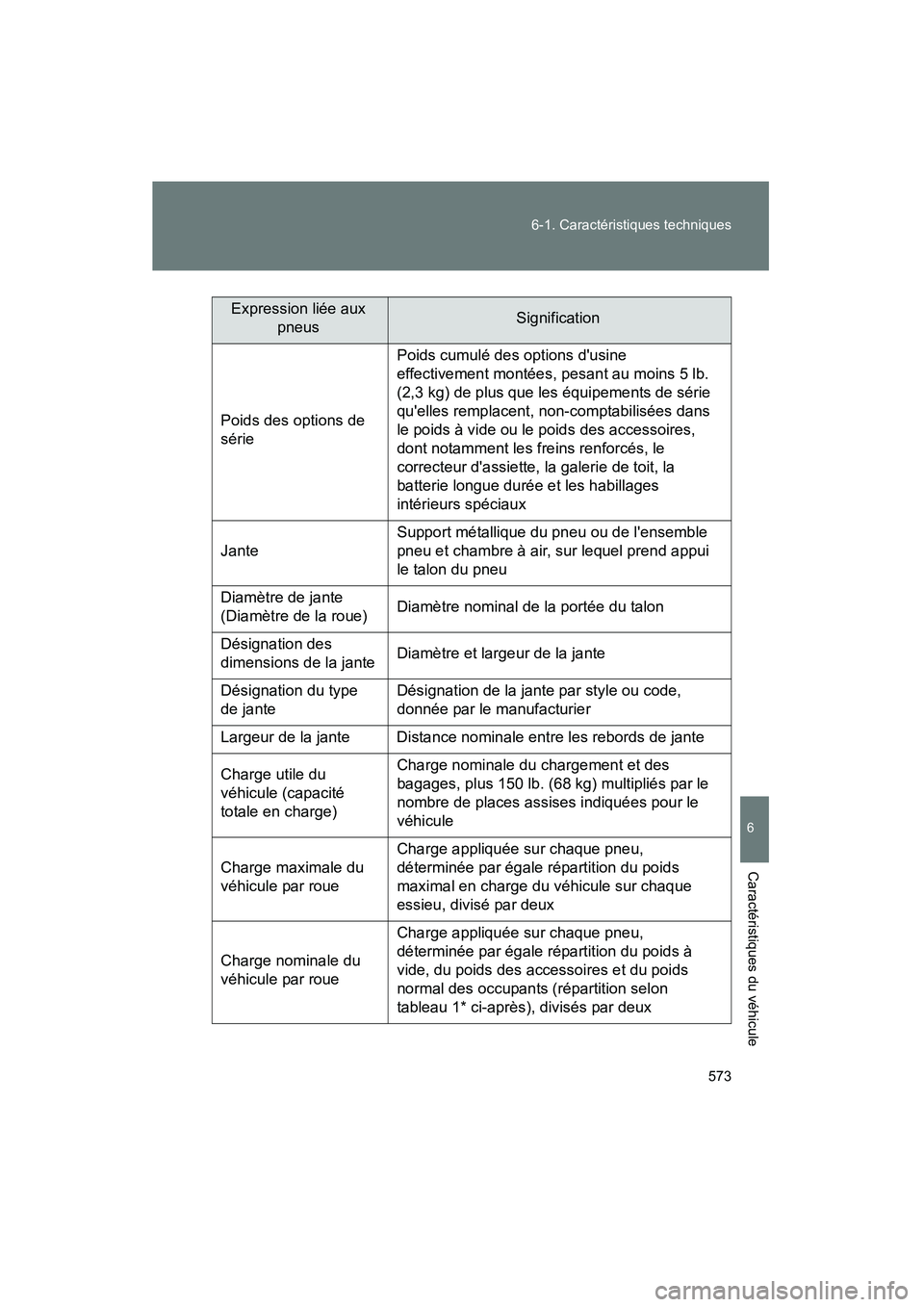

Poids des options de
série
Poids cumulé des options d'usine
effectivement montées, pesant au moins 5 lb.
(2,3 kg) de plus que les équipements de série
qu'elles remplacent, non-comptabilisées dans
le poids à vide ou le poids des accessoires,
dont notamment les freins renforcés, le
correcteur d'assiette, la galerie de toit, la
batterie longue durée et les habillages
intérieurs spéciaux
Jante Support métallique du pneu ou de l'ensemble
pneu et chambre à air, sur lequel prend appui
le talon du pneu
Diamètre de jante
(Diamètre de la roue) Diamètre nominal de la portée du talon
Désignation des
dimensions de la jante Diamètre et largeur de la jante
Désignation du type
de jante Désignation de la jante par style ou code,
donnée par le manufacturier
Largeur de la jante Distance nominale entre les rebords de jante
Charge utile du
véhicule (capacité
totale en charge) Charge nominale du chargement et des
bagages, plus 150 lb. (68 kg) multipliés par le
nombre de places assises indiquées pour le
véhicule
Charge maximale du
véhicule par roue Charge appliquée sur chaque pneu,
déterminée par égale répartition du poids
maximal en charge du véhicule sur chaque
essieu, divisé par deux
Charge nominale du
véhicule par roue Charge appliquée sur chaque pneu,
déterminée par égale répartition du poids à
vide, du poids des accessoires et du poids
normal des occupants (répartition selon
tableau 1* ci-après), divisés par deux
Expression liée aux
pneusSignification

574 6-1. Caractéristiques techniques
PRIUS_C D

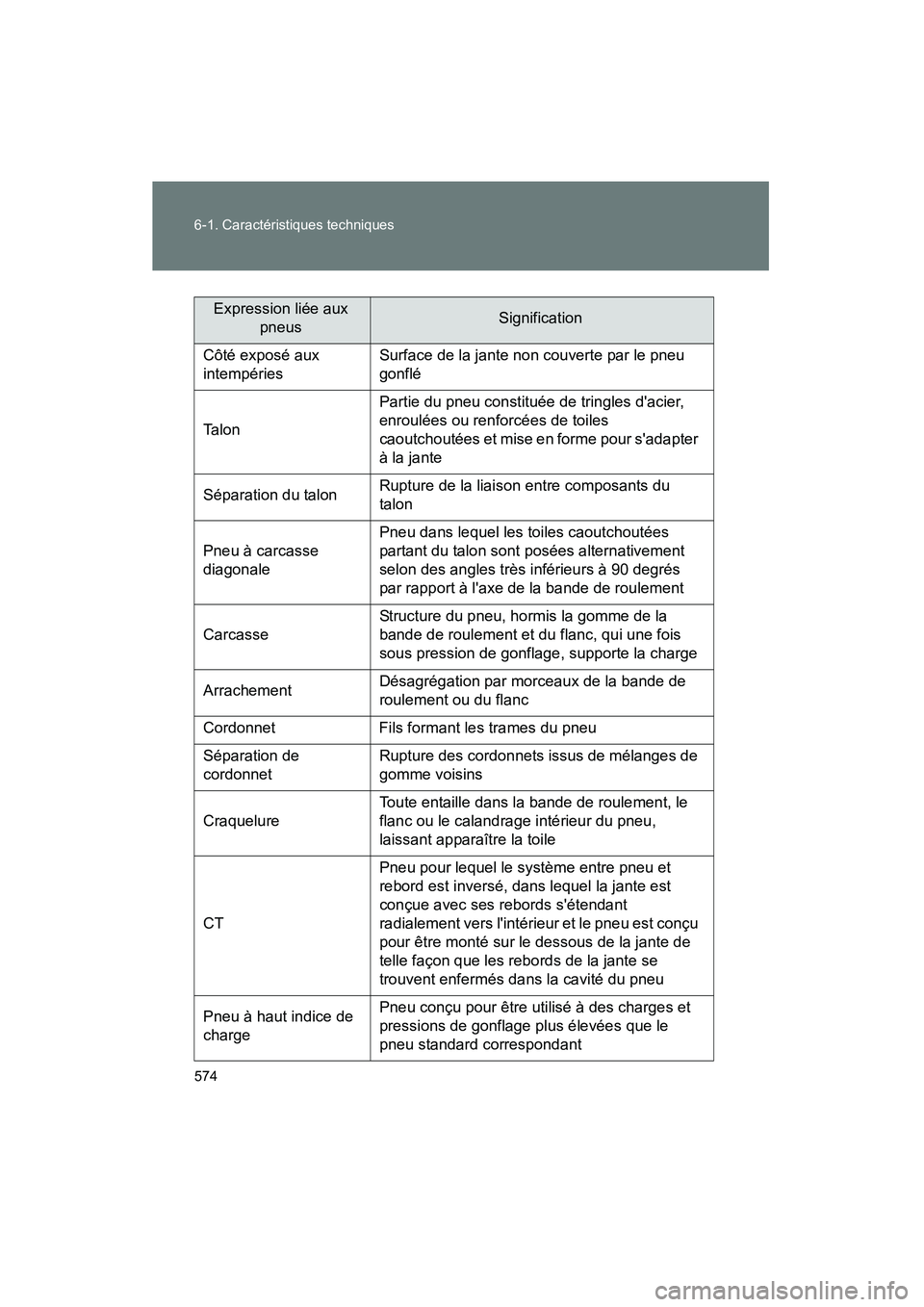

Côté exposé aux
intempériesSurface de la jante non couverte par le pneu
gonflé
Ta l o n Partie du pneu constituée de tringles d'acier,
enroulées ou renforcées de toiles
caoutchoutées et mise en forme pour s'adapter
à la jante
Séparation du talon Rupture de la liaison entre composants du
talon
Pneu à carcasse
diagonale Pneu dans lequel les toiles caoutchoutées
partant du talon sont posées alternativement
selon des angles très inférieurs à 90 degrés
par rapport à l'axe de la bande de roulement
Carcasse Structure du pneu, hormis la gomme de la
bande de roulement et du flanc, qui une fois
sous pression de gonflage, supporte la charge
Arrachement Désagrégation par morceaux de la bande de
roulement ou du flanc
Cordonnet Fils formant les trames du pneu
Séparation de
cordonnet Rupture des cordonnets issus de mélanges de
gomme voisins
Craquelure Toute entaille dans la bande de roulement, le
flanc ou le calandrage intérieur du pneu,
laissant apparaître la toile
CT Pneu pour lequel le système entre pneu et
rebord est inversé, dans lequel la jante est
conçue avec ses rebords s'étendant
radialement vers l'intérieur et le pneu est conçu
pour être monté sur le dessous de la jante de
telle façon que les rebords de la jante se
trouvent enfermés dans la cavité du pneu
Pneu à haut indice de
charge Pneu conçu pour être utilisé à des charges et
pressions de gonflage plus élevées que le
pneu standard correspondant
Expression liée aux
pneusSignification

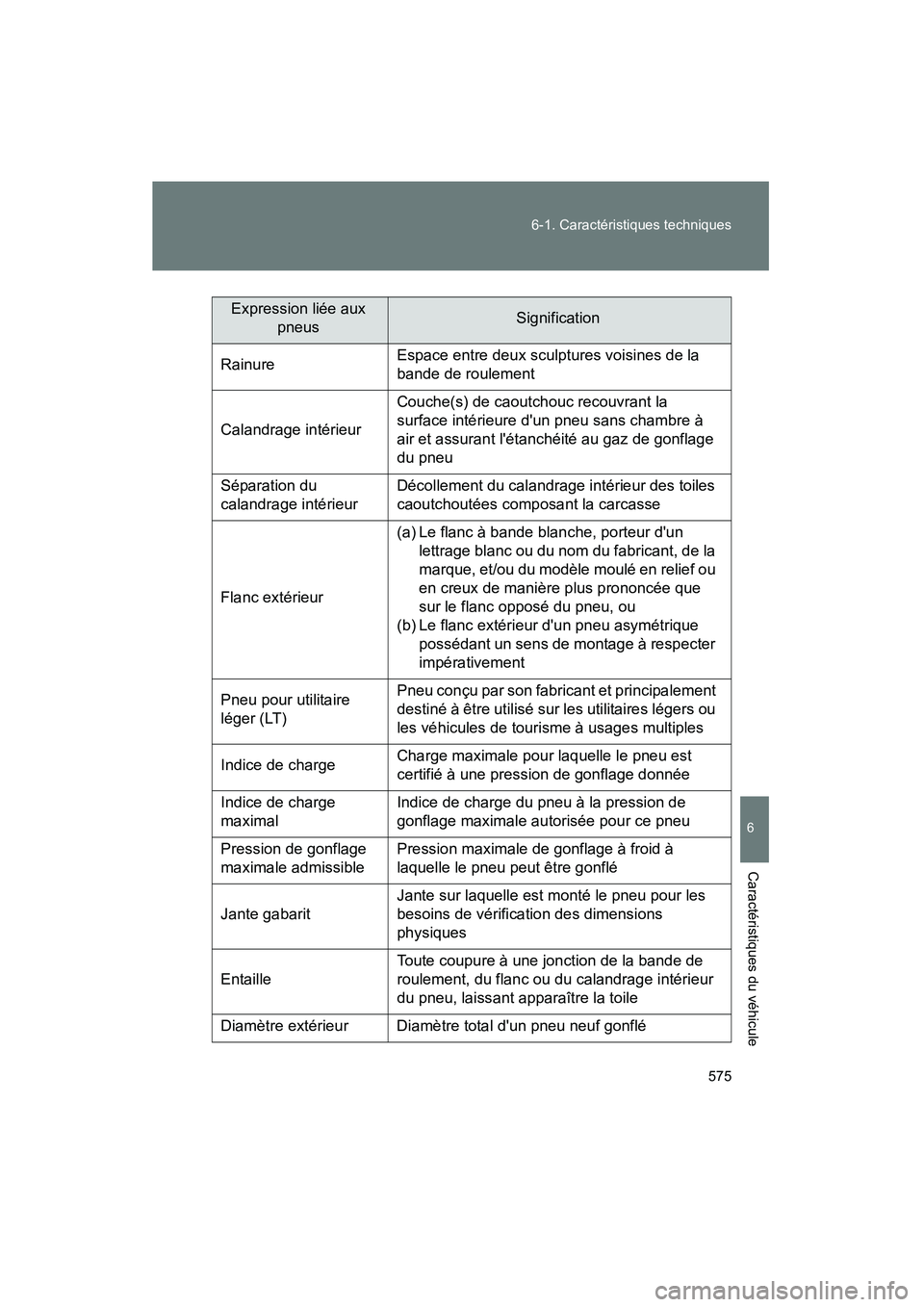

575
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
PRIUS_C D
Rainure
Espace entre deux sculptures voisines de la
bande de roulement
Calandrage intérieur Couche(s) de caoutchouc recouvrant la
surface intérieure d'un pneu sans chambre à
air et assurant l'étanchéité au gaz de gonflage
du pneu
Séparation du
calandrage intérieur Décollement du calandrage intérieur des toiles
caoutchoutées composant la carcasse
Flanc extérieur (a) Le flanc à bande blanche, porteur d'un
lettrage blanc ou du nom du fabricant, de la
marque, et/ou du modèle moulé en relief ou
en creux de manière plus prononcée que
sur le flanc opposé du pneu, ou
(b) Le flanc extérieur d'un pneu asymétrique possédant un sens de montage à respecter
impérativement
Pneu pour utilitaire
léger (LT) Pneu conçu par son fabricant et principalement
destiné à être utilisé sur les utilitaires légers ou
les véhicules de tourisme à usages multiples
Indice de charge Charge maximale pour laquelle le pneu est
certifié à une pression de gonflage donnée
Indice de charge
maximal Indice de charge du pneu à la pression de
gonflage maximale autorisée pour ce pneu
Pression de gonflage
maximale admissible Pression maximale de gonflage à froid à
laquelle le pneu peut être gonflé
Jante gabarit Jante sur laquelle est monté le pneu pour les
besoins de vérification des dimensions
physiques
Entaille Toute coupure à une jonction de la bande de
roulement, du flanc ou du calandrage intérieur
du pneu, laissant apparaître la toile
Diamètre extérieur Diamètre total d'un pneu neuf gonflé
Expression liée aux pneusSignification

576 6-1. Caractéristiques techniques
PRIUS_C D

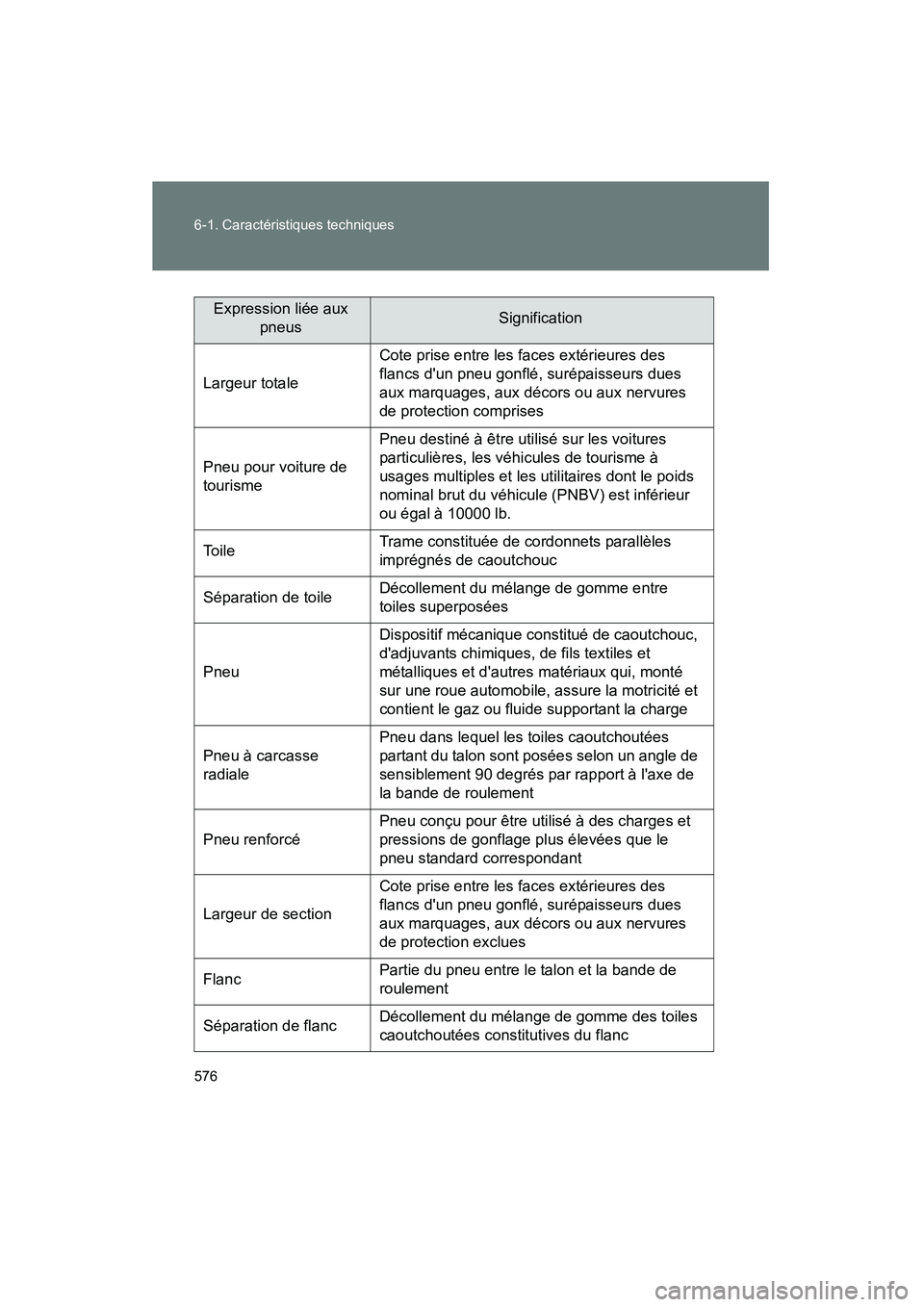

Largeur totaleCote prise entre les faces extérieures des
flancs d'un pneu gonflé, surépaisseurs dues
aux marquages, aux décors ou aux nervures
de protection comprises
Pneu pour voiture de
tourisme Pneu destiné à être utilisé sur les voitures
particulières, les véhicules de tourisme à
usages multiples et les utilitaires dont le poids
nominal brut du véhicule (PNBV) est inférieur
ou égal à 10000 lb.
To i l e Trame constituée de cordonnets parallèles
imprégnés de caoutchouc
Séparation de toile Décollement du mélange de gomme entre
toiles superposées
Pneu Dispositif mécanique constitué de caoutchouc,
d'adjuvants chimiques, de fils textiles et
métalliques et d'autres matériaux qui, monté
sur une roue automobile, assure la motricité et
contient le gaz ou fluide supportant la charge
Pneu à carcasse
radiale Pneu dans lequel les toiles caoutchoutées
partant du talon sont posées selon un angle de
sensiblement 90 degrés par rapport à l'axe de
la bande de roulement
Pneu renforcé Pneu conçu pour être utilisé à des charges et
pressions de gonflage plus élevées que le
pneu standard correspondant
Largeur de section Cote prise entre les faces extérieures des
flancs d'un pneu gonflé, surépaisseurs dues
aux marquages, aux décors ou aux nervures
de protection exclues
Flanc Partie du pneu entre le talon et la bande de
roulement
Séparation de flanc Décollement du mélange de gomme des toiles
caoutchoutées constitutives du flanc
Expression liée aux
pneusSignification

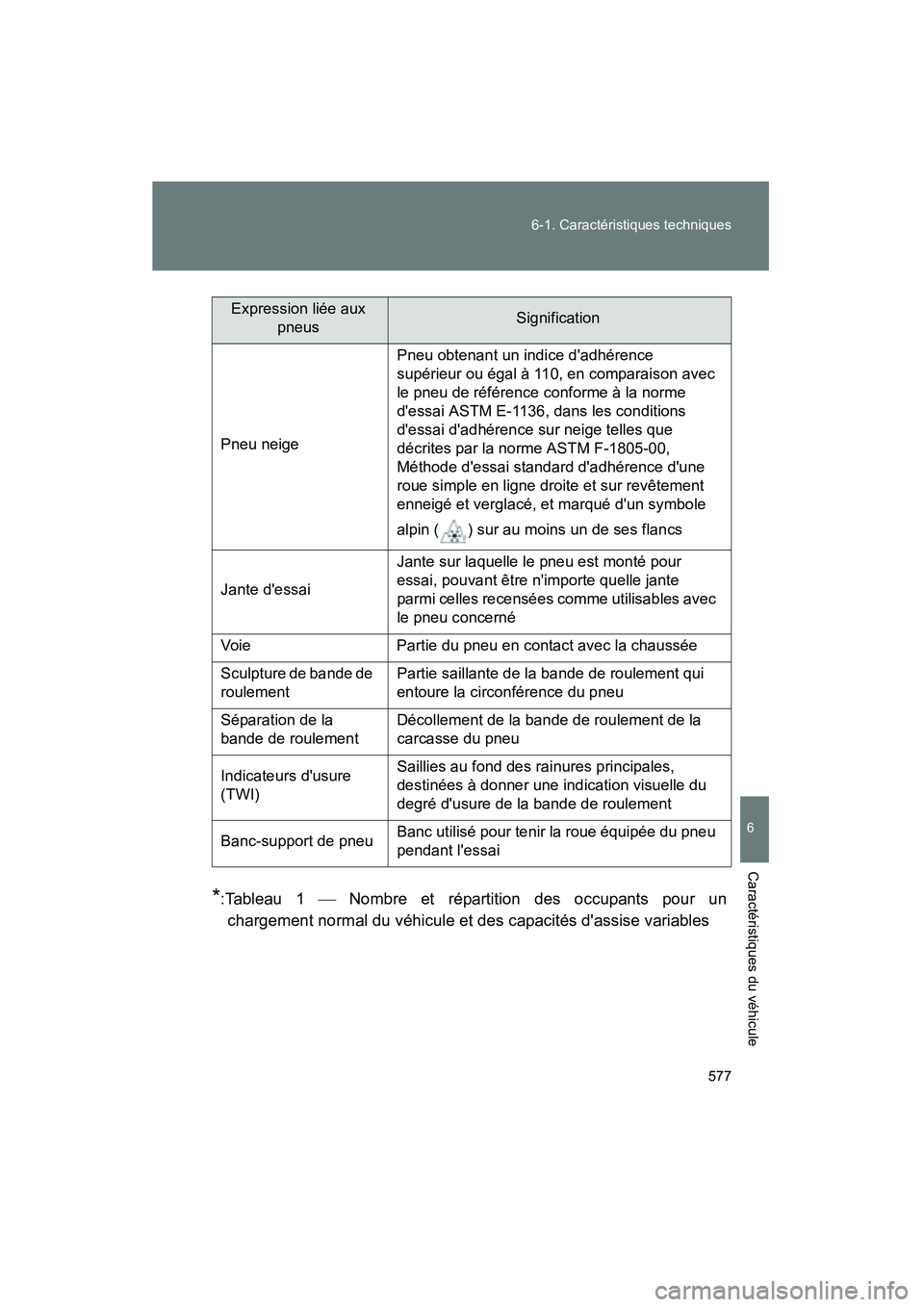

577
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
PRIUS_C D
*:Tableau 1
 Nombre et répartition des occupants pour un
chargement normal du véhicule et des capacités d'assise variables
Pneu neige Pneu obtenant un indice d'adhérence
supérieur ou égal à 110, en comparaison avec
le pneu de référence conforme à la norme
d'essai ASTM E-1136, dans les conditions
d'essai d'adhérence sur neige telles que
décrites par la norme ASTM F-1805-00,
Méthode d'essai standard d'adhérence d'une
roue simple en ligne droite et sur revêtement
enneigé et verglacé, et marqué d'un symbole
alpin ( ) sur au moins un de ses flancs
Jante d'essai Jante sur laquelle le pneu est monté pour
essai, pouvant être n'importe quelle jante
parmi celles recensées comme utilisables avec
le pneu concerné
Voie Partie du pneu en contact avec la chaussée
Sculpture de bande de
roulement Partie saillante de la bande de roulement qui
entoure la circonférence du pneu
Séparation de la
bande de roulement Décollement de la bande de roulement de la
carcasse du pneu
Indicateurs d'usure
(TWI) Saillies au fond des rainures principales,
destinées à donner une indication visuelle du
degré d'usure de la bande de roulement
Banc-support de pneu Banc utilisé pour tenir la roue équipée du pneu
pendant l'essai
Expression liée aux
pneusSignification

578 6-1. Caractéristiques techniques
PRIUS_C D
Nombre de places assises, nombre d'occupantsCharge normale du véhicule, nombre d'occupantsRépartition des
occupants dans un
véhicule normalement chargé
2 à 4 2 2 à l'avant
5 à 10 3 2 à l'avant,1 sur le
siège de la deuxième rangée
11 à 1 5 5 2 à l'avant, 1 sur le
siège de la deuxième
rangée, 1 sur le siège
de la troisième rangée, 1 sur le siège de la quatrième rangée
16 à 20 7 2 à l'avant, 2 sur les
sièges de la deuxième rangée, 2 sur les
sièges de la troisième rangée, 1 sur le siège
de la quatrième rangée
