TOYOTA PRIUS C 2017 Manuel du propriétaire (in French)

5899-1. Spécifications
9
Caractéristiques du véhicule
PRIUS c_D (OM52J11D)■

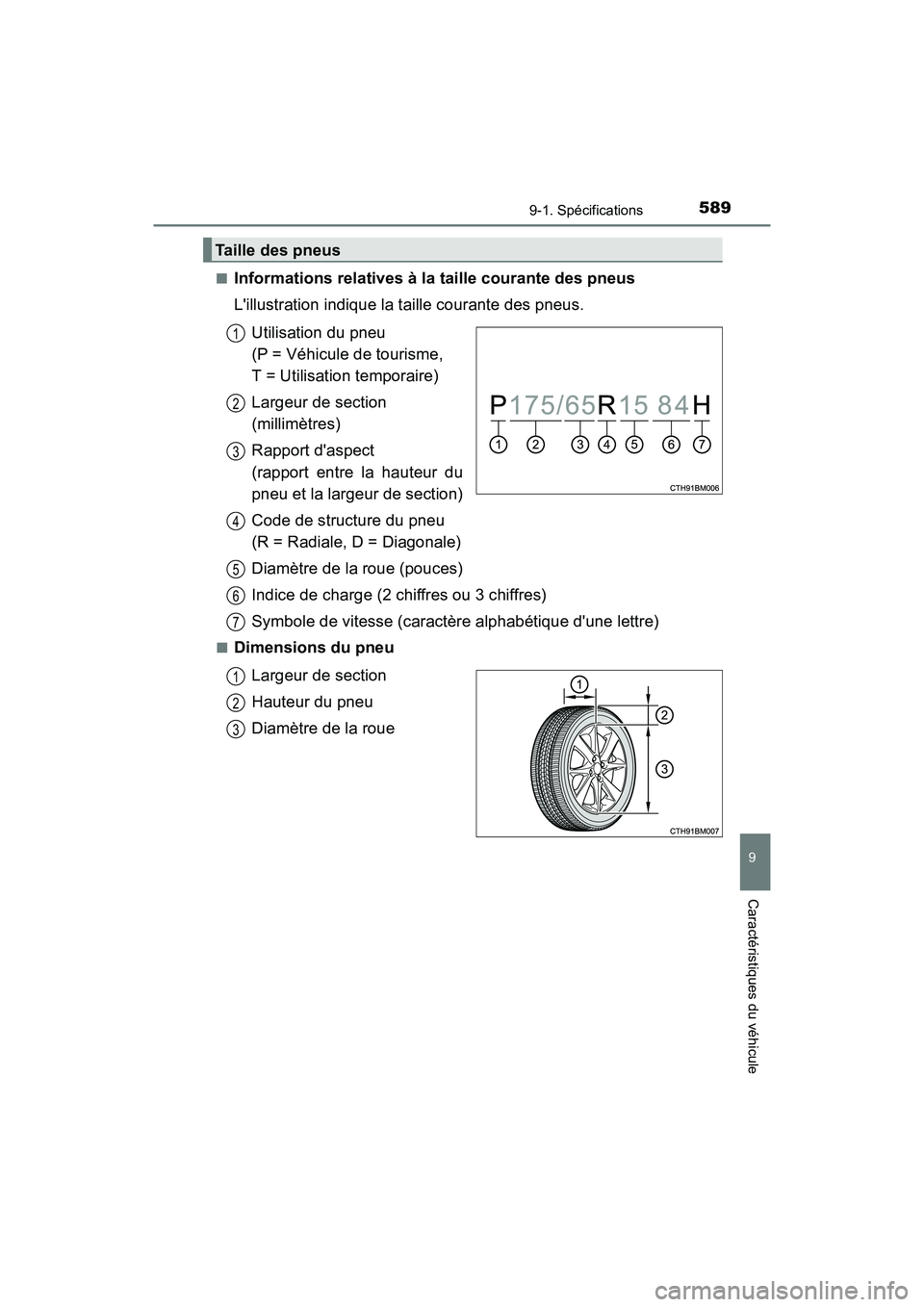

Informations relatives à la taille courante des pneus
L'illustration indique la taille courante des pneus.
Utilisation du pneu
(P = Véhicule de tourisme,
T = Utilisation temporaire)
Largeur de section
(millimètres)
Rapport d'aspect
(rapport entre la hauteur du
pneu et la largeur de section)
Code de structure du pneu
(R = Radiale, D = Diagonale)
Diamètre de la roue (pouces)
Indice de charge (2 chiffres ou 3 chiffres)
Symbole de vitesse (caractère alphabétique d'une lettre)
■Dimensions du pneuLargeur de section
Hauteur du pneu
Diamètre de la roue
Taille des pneus
1
2
3
4
5
6
7
1
2
3

5909-1. Spécifications
PRIUS c_D (OM52J11D)
Ta l o n
Flanc
Épaulement
Bande de roulement
Courroie
Garniture interne
Caoutchouc de renfort
Carcasse
Bordures de jante
Tringles
Bandelette talon

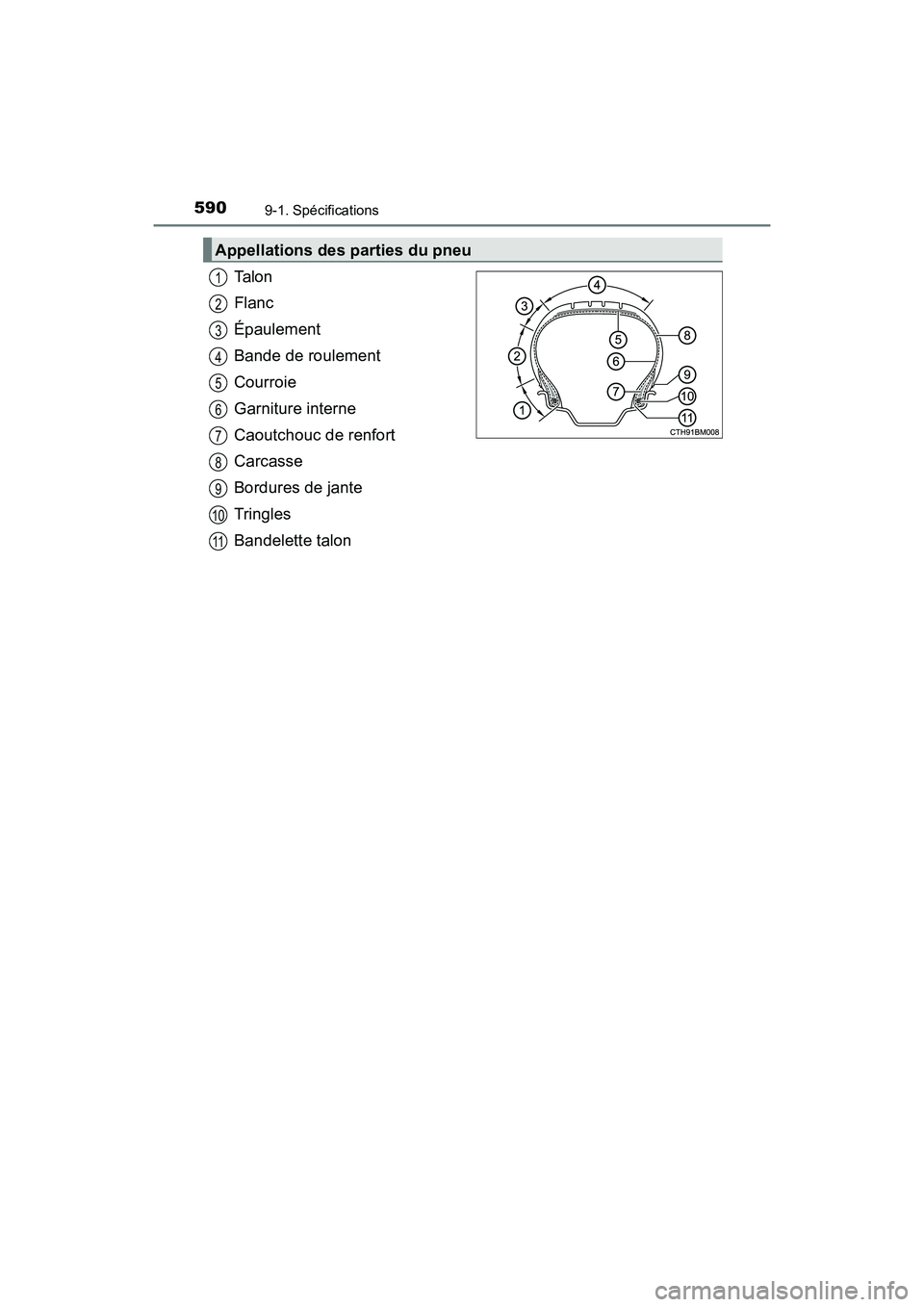

Appellations des parties du pneu
1
2
3
4
5
6
7
8
9
10
11

5919-1. Spécifications
9
Caractéristiques du véhicule
PRIUS c_D (OM52J11D)

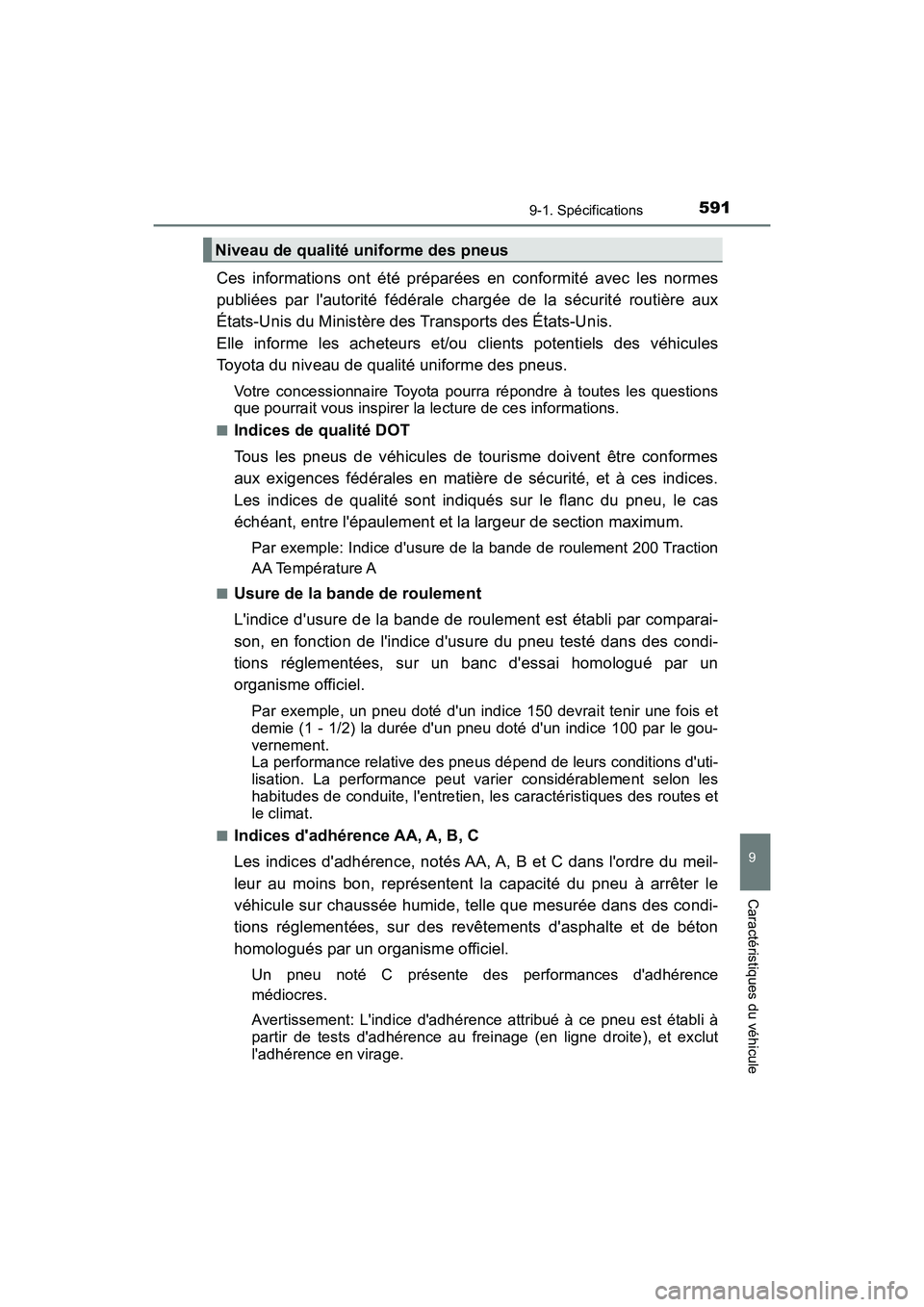

Ces informations ont été préparées en conformité avec les normes
publiées par l'autorité fédérale chargée de la sécurité routière aux
États-Unis du Ministère des Transports des États-Unis.
Elle informe les acheteurs et/ou clients potentiels des véhicules
Toyota du niveau de qualité uniforme des pneus.
Votre concessionnaire Toyota pourra répondre à toutes les questions
que pourrait vous inspirer la lecture de ces informations.
■Indices de qualité DOT
Tous les pneus de véhicules de tourisme doivent être conformes
aux exigences fédérales en matière de sécurité, et à ces indices.
Les indices de qualité sont indiqués sur le flanc du pneu, le cas
échéant, entre l'épaulement et la largeur de section maximum.
Par exemple: Indice d'usure de la bande de roulement 200 Traction
AA Température A
■Usure de la bande de roulement
L'indice d'usure de la bande de roulement est établi par comparai-
son, en fonction de l'indice d'usure du pneu testé dans des condi-
tions réglementées, sur un banc d'essai homologué par un
organisme officiel.
Par exemple, un pneu doté d'un indice 150 devrait tenir une fois et
demie (1 - 1/2) la durée d'un pneu doté d'un indice 100 par le gou-
vernement.
La performance relative des pneus dépend de leurs conditions d'uti-
lisation. La performance peut varier considérablement selon les
habitudes de conduite, l'entretien, les caractéristiques des routes et
le climat.
■Indices d'adhérence AA, A, B, C
Les indices d'adhérence, notés AA, A, B et C dans l'ordre du meil-
leur au moins bon, représentent la capacité du pneu à arrêter le
véhicule sur chaussée humide, telle que mesurée dans des condi-
tions réglementées, sur des revêtements d'asphalte et de béton
homologués par un organisme officiel.
Un pneu noté C présente des performances d'adhérence
médiocres.
Avertissement: L'indice d'adhérence attribué à ce pneu est établi à
partir de tests d'adhérence au freinage (en ligne droite), et exclut
l'adhérence en virage.
Niveau de qualité uniforme des pneus

5929-1. Spécifications
PRIUS c_D (OM52J11D)■

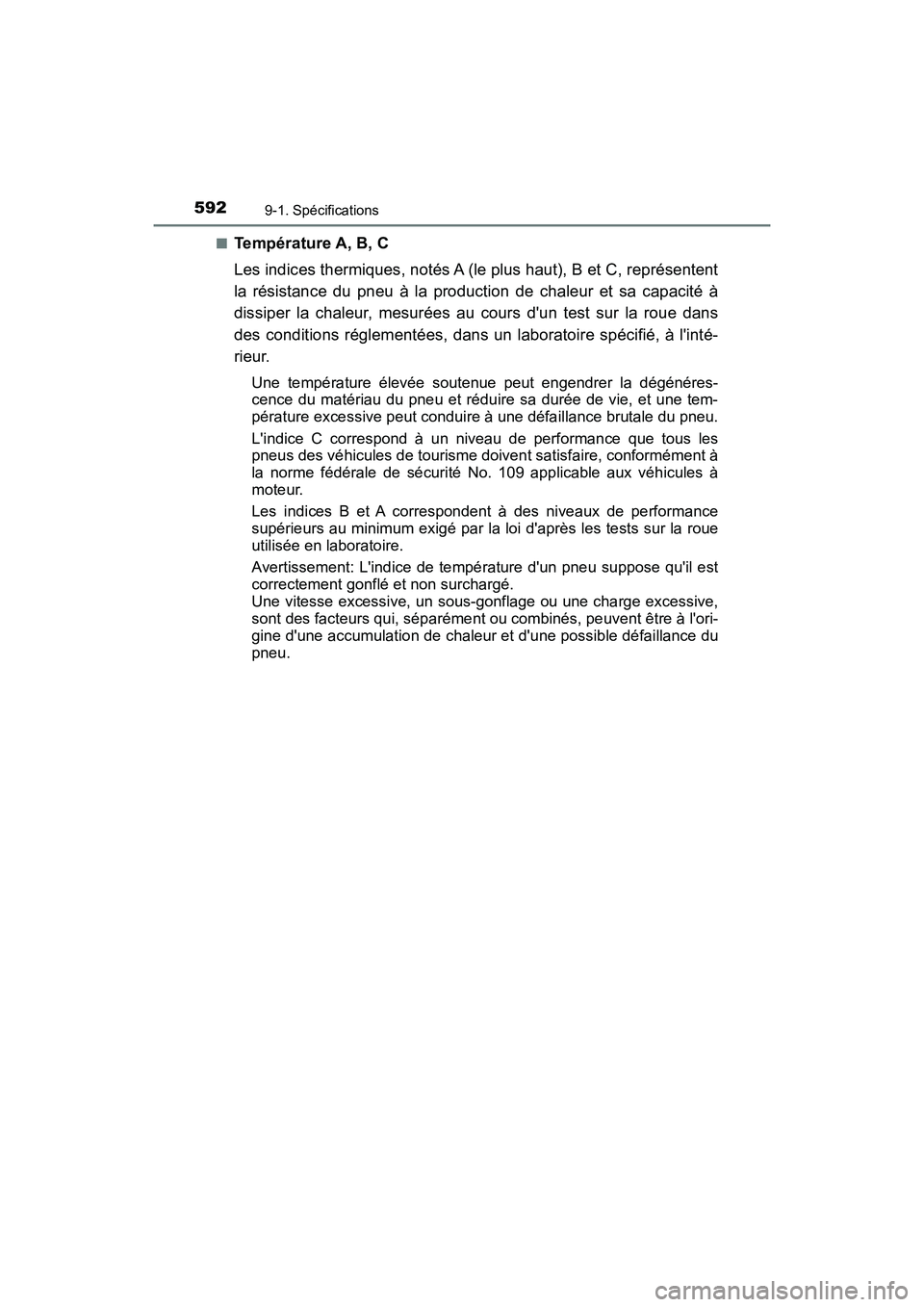

Température A, B, C
Les indices thermiques, notés A (le plus haut), B et C, représentent
la résistance du pneu à la production de chaleur et sa capacité à
dissiper la chaleur, mesurées au cours d'un test sur la roue dans
des conditions réglementées, dans un laboratoire spécifié, à l'inté-
rieur.
Une température élevée soutenue peut engendrer la dégénéres-
cence du matériau du pneu et réduire sa durée de vie, et une tem-
pérature excessive peut conduire à une défaillance brutale du pneu.
L'indice C correspond à un niveau de performance que tous les
pneus des véhicules de tourisme doivent satisfaire, conformément à
la norme fédérale de sécurité No. 109 applicable aux véhicules à
moteur.
Les indices B et A correspondent à des niveaux de performance
supérieurs au minimum exigé par la loi d'après les tests sur la roue
utilisée en laboratoire.
Avertissement: L'indice de température d'un pneu suppose qu'il est
correctement gonflé et non surchargé.
Une vitesse excessive, un sous-gonflage ou une charge excessive,
sont des facteurs qui, séparément ou combinés, peuvent être à l'ori-
gine d'une accumulation de chaleur et d'une possible défaillance du
pneu.

5939-1. Spécifications
9
Caractéristiques du véhicule
PRIUS c_D (OM52J11D)

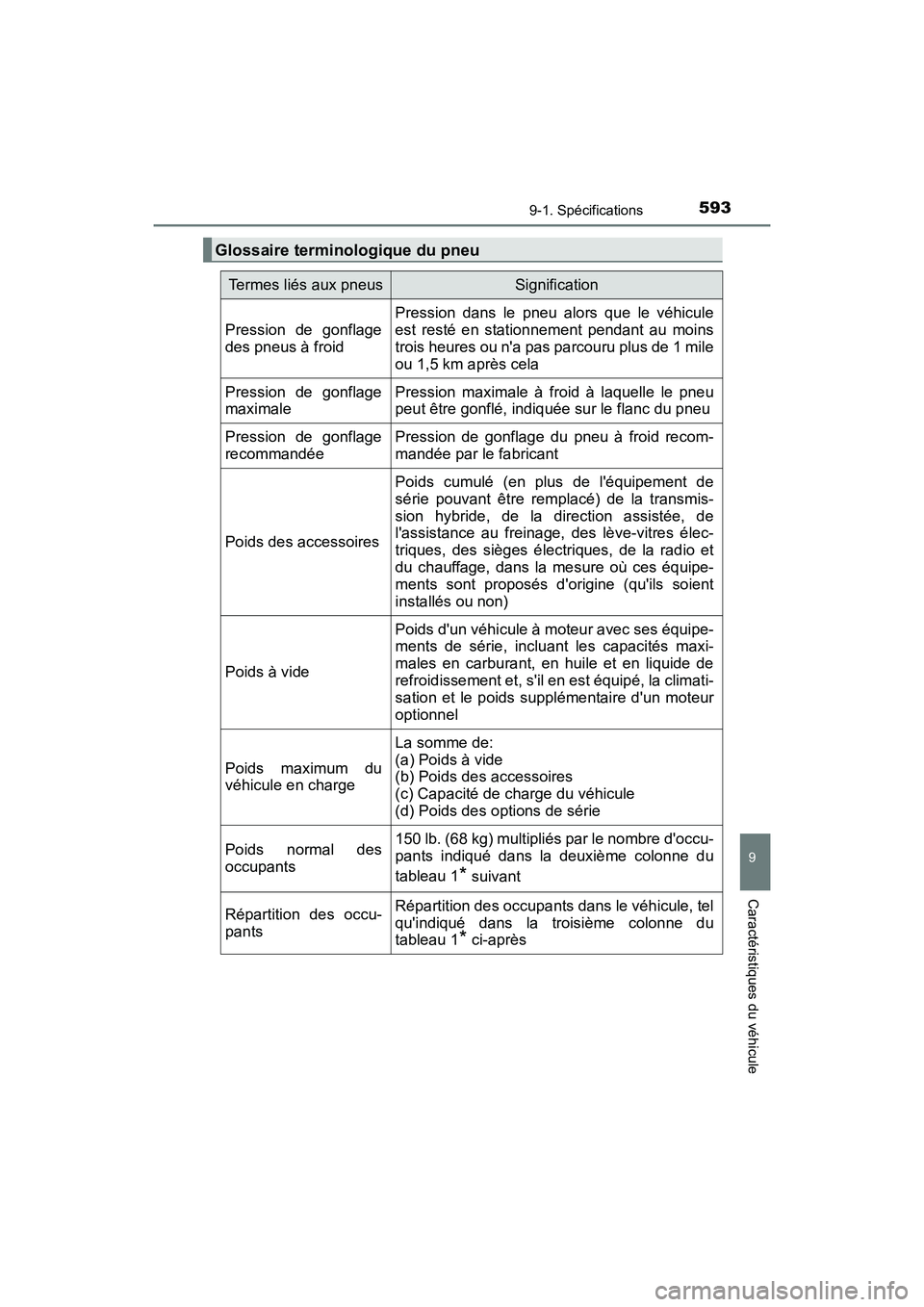

Glossaire terminologique du pneu
Termes liés aux pneusSignification
Pression de gonflage
des pneus à froid Pression dans le pneu alors que le véhicule
est resté en stationnement pendant au moins
trois heures ou n'a pas parcouru plus de 1 mile
ou 1,5 km après cela
Pression de gonflage
maximale Pression maximale à froid à laquelle le pneu
peut être gonflé, indiquée sur le flanc du pneu
Pression de gonflage
recommandée Pression de gonflage du pneu à froid recom-
mandée par le fabricant
Poids des accessoires Poids cumulé (en plus de l'équipement de
série pouvant être remplacé) de la transmis-
sion hybride, de la direction assistée, de
l'assistance au freinage, des lève-vitres élec-
triques, des sièges électriques, de la radio et
du chauffage, dans la mesure où ces équipe-
ments sont proposés d'origine (qu'ils soient
installés ou non)
Poids à vide Poids d'un véhicule à moteur avec ses équipe-
ments de série, incluant les capacités maxi-
males en carburant, en huile et en liquide de
refroidissement et, s'il en est équipé, la climati-
sation et le poids supplémentaire d'un moteur
optionnel
Poids maximum du
véhicule en charge La somme de:
(a) Poids à vide
(b) Poids des accessoires
(c) Capacité de charge du véhicule
(d) Poids des options de série
Poids normal des
occupants 150 lb. (68 kg) multipliés par le nombre d'occu-
pants indiqué dans la deuxième colonne du
tableau 1
* suivant
Répartition des occu-
pants Répartition des occupants dans le véhicule, tel
qu'indiqué dans la troisième colonne du
tableau 1
* ci-après

5949-1. Spécifications
PRIUS c_D (OM52J11D)

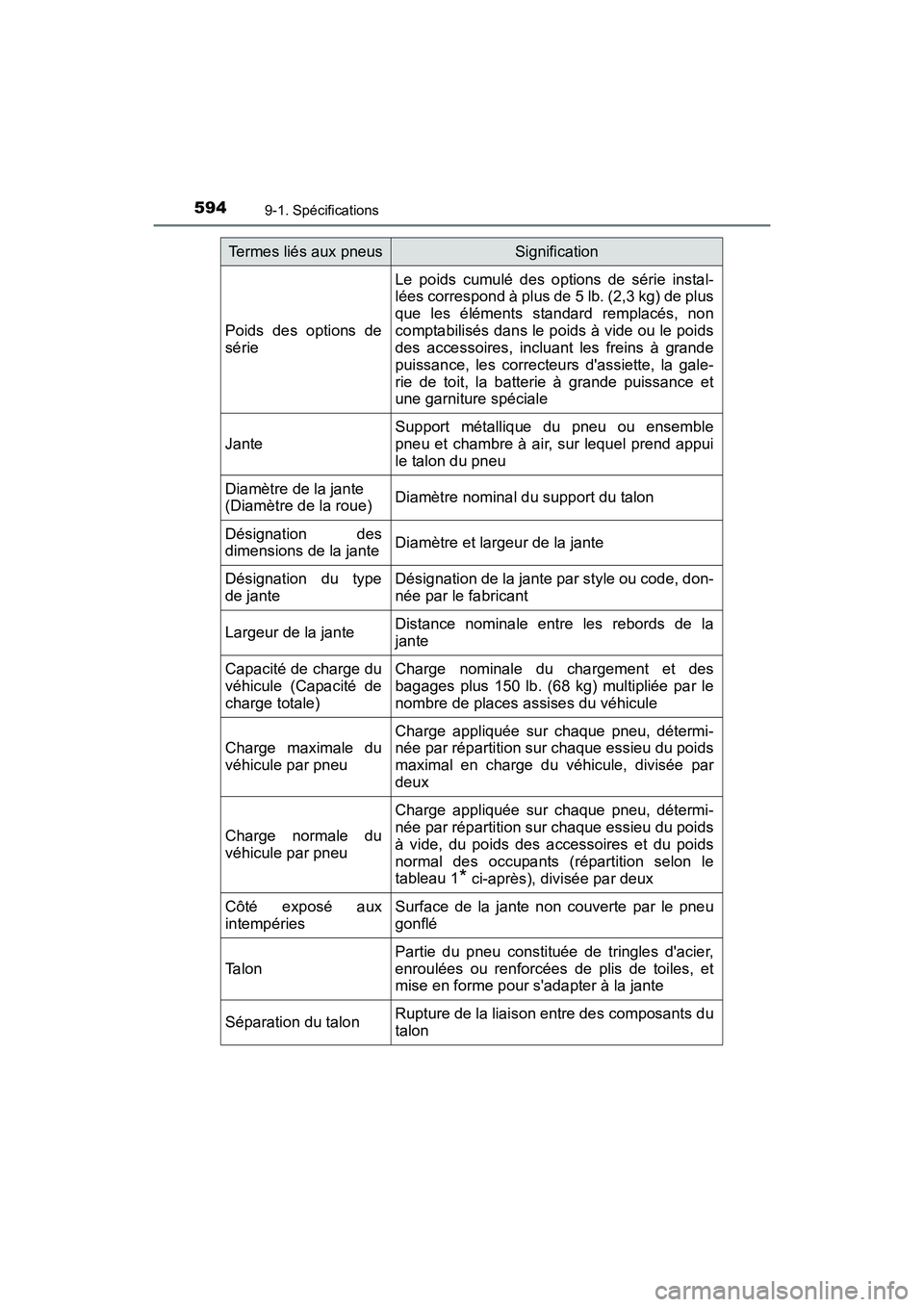

Poids des options de
sérieLe poids cumulé des options de série instal-
lées correspond à plus de 5 lb. (2,3 kg) de plus
que les éléments standard remplacés, non
comptabilisés dans le poids à vide ou le poids
des accessoires, incluant les freins à grande
puissance, les correcteurs d'assiette, la gale-
rie de toit, la batterie à grande puissance et
une garniture spéciale
Jante Support métallique du pneu ou ensemble
pneu et chambre à air, sur lequel prend appui
le talon du pneu
Diamètre de la jante
(Diamètre de la roue) Diamètre nominal du support du talon
Désignation des
dimensions de la jante Diamètre et largeur de la jante
Désignation du type
de jante Désignation de la jante par style ou code, don-
née par le fabricant
Largeur de la jante Distance nominale entre les rebords de la
jante
Capacité de charge du
véhicule (Capacité de
charge totale) Charge nominale du chargement et des
bagages plus 150 lb. (68 kg) multipliée par le
nombre de places assises du véhicule
Charge maximale du
véhicule par pneu Charge appliquée sur chaque pneu, détermi-
née par répartition sur chaque essieu du poids
maximal en charge du véhicule, divisée par
deux
Charge normale du
véhicule par pneu Charge appliquée sur chaque pneu, détermi-
née par répartition sur chaque essieu du poids
à vide, du poids des accessoires et du poids
normal des occupants (répartition selon le
tableau 1
* ci-après), divisée par deux
Côté exposé aux
intempéries Surface de la jante non couverte par le pneu
gonflé
Ta l o n Partie du pneu constituée de tringles d'acier,
enroulées ou renforcées de plis de toiles, et
mise en forme pour s'adapter à la jante
Séparation du talon Rupture de la liaison entre des composants du
talon
Termes liés aux pneusSignification

5959-1. Spécifications
9
Caractéristiques du véhicule
PRIUS c_D (OM52J11D)

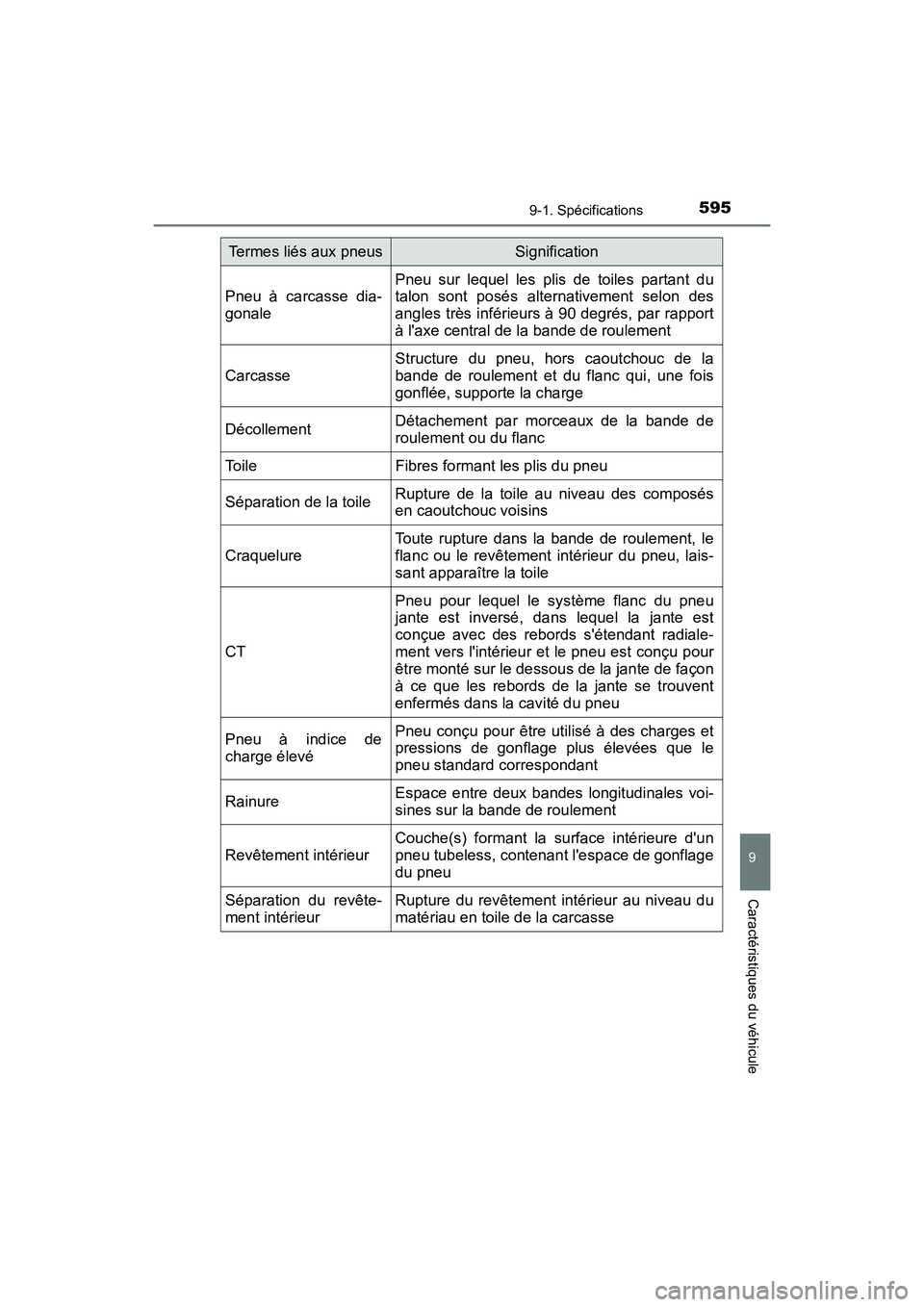

Pneu à carcasse dia-
gonalePneu sur lequel les plis de toiles partant du
talon sont posés alternativement selon des
angles très inférieurs à 90 degrés, par rapport
à l'axe central de la bande de roulement
Carcasse Structure du pneu, hors caoutchouc de la
bande de roulement et du flanc qui, une fois
gonflée, supporte la charge
Décollement Détachement par morceaux de la bande de
roulement ou du flanc
Toile Fibres formant les plis du pneu
Séparation de la toile Rupture de la toile au niveau des composés
en caoutchouc voisins
Craquelure Toute rupture dans la bande de roulement, le
flanc ou le revêtement intérieur du pneu, lais-
sant apparaître la toile
CT Pneu pour lequel le système flanc du pneu
jante est inversé, dans lequel la jante est
conçue avec des rebords s'étendant radiale-
ment vers l'intérieur et le pneu est conçu pour
être monté sur le dessous de la jante de façon
à ce que les rebords de la jante se trouvent
enfermés dans la cavité du pneu
Pneu à indice de
charge élevé Pneu conçu pour être utilisé à des charges et
pressions de gonflage plus élevées que le
pneu standard correspondant
Rainure Espace entre deux bandes longitudinales voi-
sines sur la bande de roulement
Revêtement intérieur Couche(s) formant la surface intérieure d'un
pneu tubeless, contenant l'espace de gonflage
du pneu
Séparation du revête-
ment intérieur Rupture du revêtement intérieur au niveau du
matériau en toile de la carcasse
Termes liés aux pneusSignification

5969-1. Spécifications
PRIUS c_D (OM52J11D)

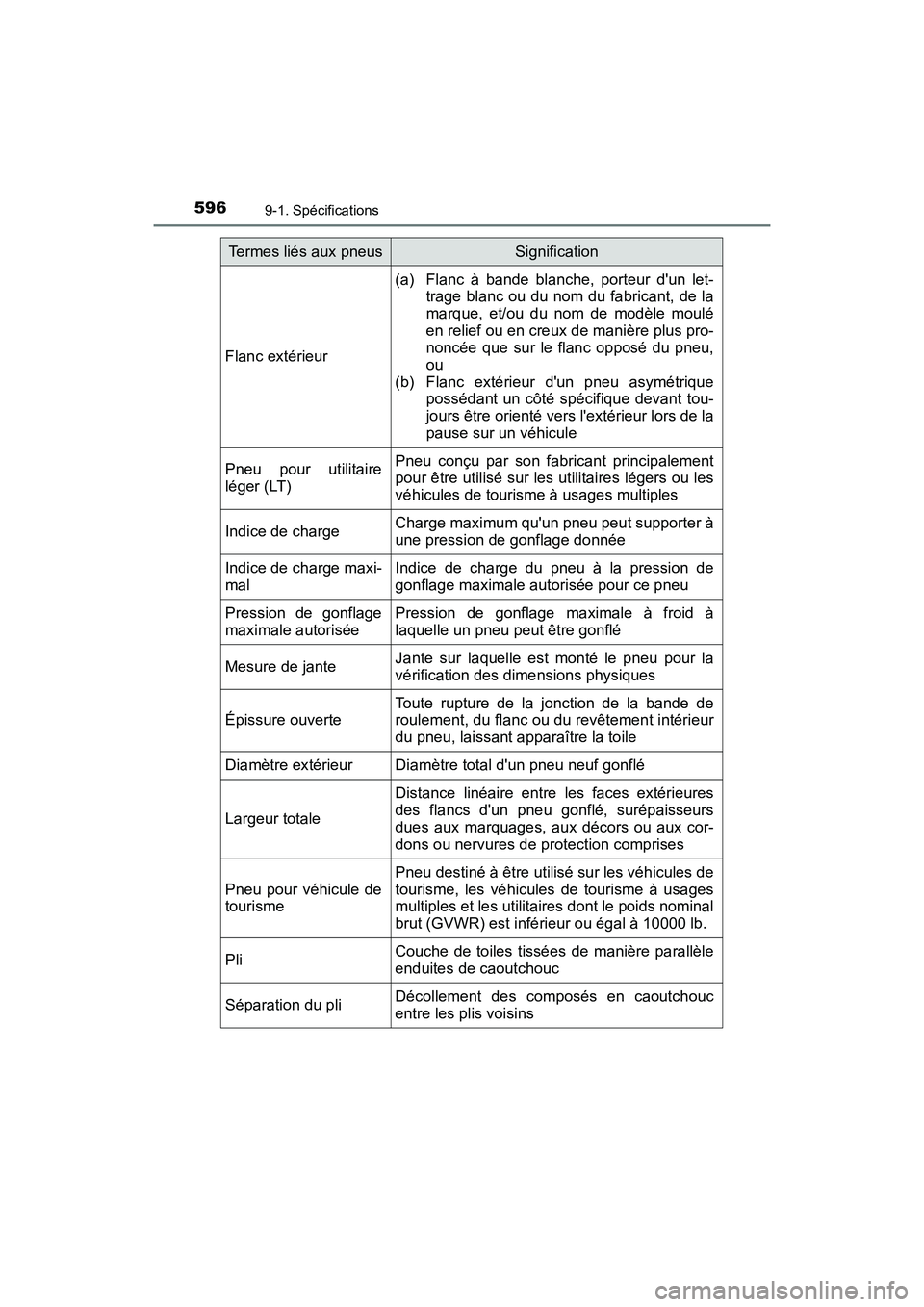

Flanc extérieur(a) Flanc à bande blanche, porteur d'un let-
trage blanc ou du nom du fabricant, de la
marque, et/ou du nom de modèle moulé
en relief ou en creux de manière plus pro-
noncée que sur le flanc opposé du pneu,
ou
(b) Flanc extérieur d'un pneu asymétrique possédant un côté spécifique devant tou-
jours être orienté vers l'extérieur lors de la
pause sur un véhicule
Pneu pour utilitaire
léger (LT) Pneu conçu par son fabricant principalement
pour être utilisé sur les utilitaires légers ou les
véhicules de tourisme à usages multiples
Indice de charge Charge maximum qu'un pneu peut supporter à
une pression de gonflage donnée
Indice de charge maxi-
mal Indice de charge du pneu à la pression de
gonflage maximale autorisée pour ce pneu
Pression de gonflage
maximale autorisée Pression de gonflage maximale à froid à
laquelle un pneu peut être gonflé
Mesure de jante Jante sur laquelle est monté le pneu pour la
vérification des dimensions physiques
Épissure ouverte Toute rupture de la jonction de la bande de
roulement, du flanc ou du revêtement intérieur
du pneu, laissant apparaître la toile
Diamètre extérieur Diamètre total d'un pneu neuf gonflé
Largeur totale Distance linéaire entre les faces extérieures
des flancs d'un pneu gonflé, surépaisseurs
dues aux marquages, aux décors ou aux cor-
dons ou nervures de protection comprises
Pneu pour véhicule de
tourisme Pneu destiné à être utilisé sur les véhicules de
tourisme, les véhicules de tourisme à usages
multiples et les utilitaires dont le poids nominal
brut (GVWR) est inférieur ou égal à 10000 lb.
Pli Couche de toiles tissées de manière parallèle
enduites de caoutchouc
Séparation du pli Décollement des composés en caoutchouc
entre les plis voisins

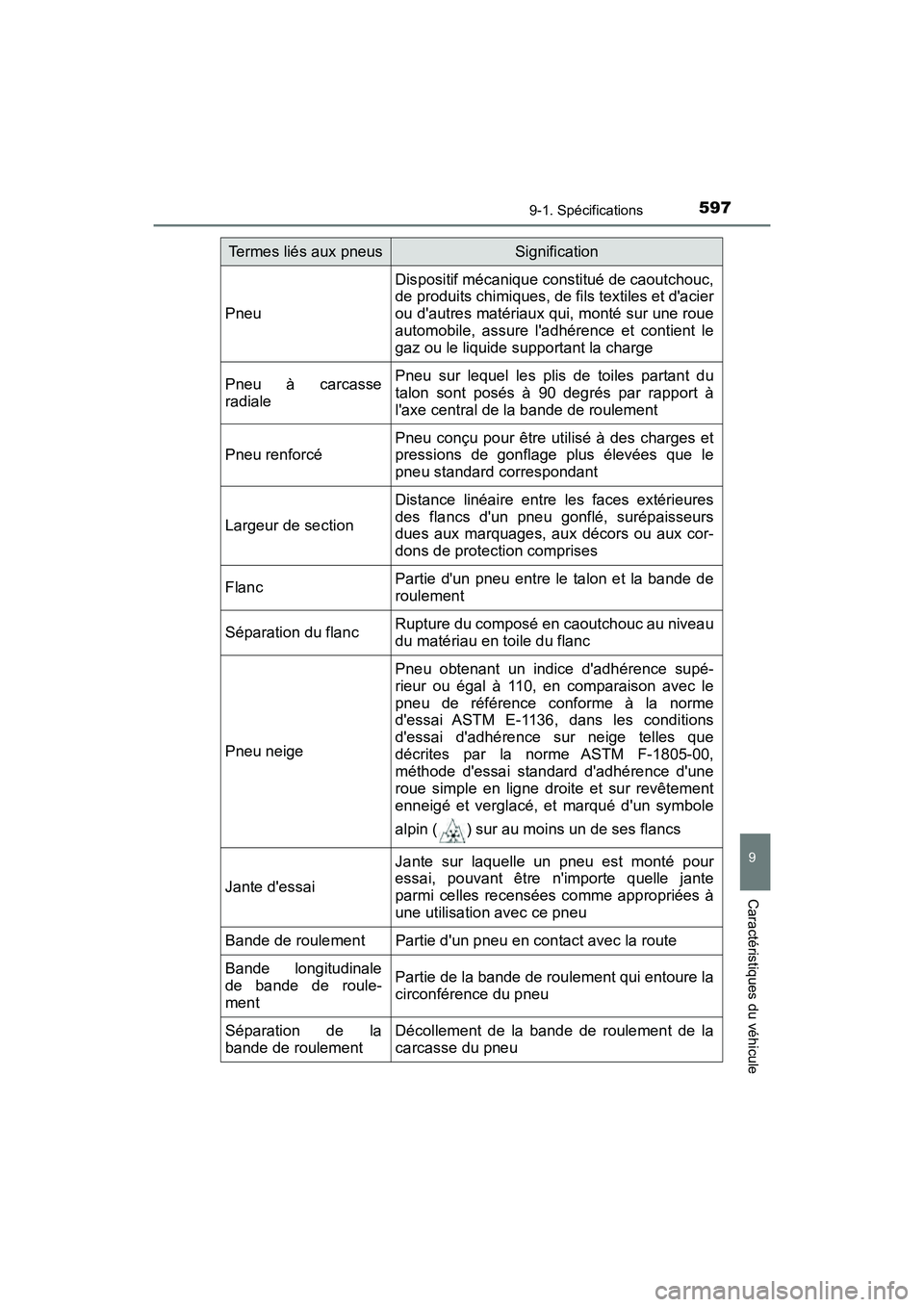

Termes liés aux pneusSignification

5979-1. Spécifications
9
Caractéristiques du véhicule
PRIUS c_D (OM52J11D)
PneuDispositif mécanique constitué de caoutchouc,
de produits chimiques, de fils textiles et d'acier
ou d'autres matériaux qui, monté sur une roue
automobile, assure l'adhérence et contient le
gaz ou le liquide supportant la charge
Pneu à carcasse
radiale Pneu sur lequel les plis de toiles partant du
talon sont posés à 90 degrés par rapport à
l'axe central de la bande de roulement
Pneu renforcé Pneu conçu pour être utilisé à des charges et
pressions de gonflage plus élevées que le
pneu standard correspondant
Largeur de section Distance linéaire entre les faces extérieures
des flancs d'un pneu gonflé, surépaisseurs
dues aux marquages, aux décors ou aux cor-
dons de protection comprises
Flanc Partie d'un pneu entre le talon et la bande de
roulement
Séparation du flanc Rupture du composé en caoutchouc au niveau
du matériau en toile du flanc
Pneu neige Pneu obtenant un indice d'adhérence supé-
rieur ou égal à 110, en comparaison avec le
pneu de référence conforme à la norme
d'essai ASTM E-1136, dans les conditions
d'essai d'adhérence sur neige telles que
décrites par la norme ASTM F-1805-00,
méthode d'essai standard d'adhérence d'une
roue simple en ligne droite et sur revêtement
enneigé et verglacé, et marqué d'un symbole
alpin ( ) sur au moins un de ses flancs
Jante d'essai Jante sur laquelle un pneu est monté pour
essai, pouvant être n'importe quelle jante
parmi celles recensées comme appropriées à
une utilisation avec ce pneu
Bande de roulement Partie d'un pneu en contact avec la route
Bande longitudinale
de bande de roule-
ment Partie de la bande de roulement qui entoure la
circonférence du pneu
Séparation de la
bande de roulement Décollement de la bande de roulement de la
carcasse du pneu
Termes liés aux pneusSignification

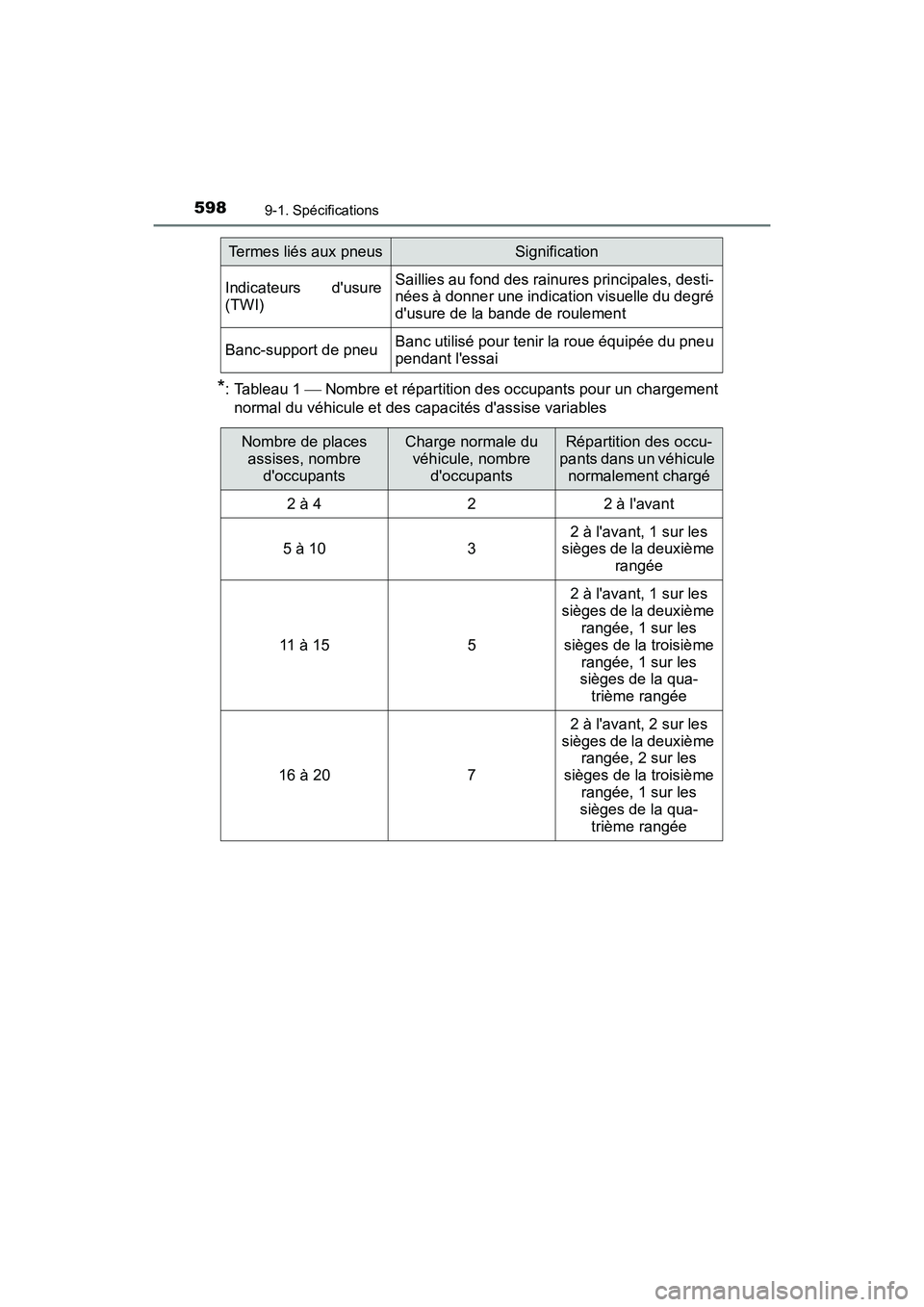

5989-1. Spécifications
PRIUS c_D (OM52J11D)
*: Tableau 1  Nombre et répartition des occupants pour un chargement
normal du véhicule et des capacités d'assise variables
Indicateurs d'usure
(TWI)
Saillies au fond des rainures principales, desti-
nées à donner une indication visuelle du degré
d'usure de la bande de roulement
Banc-support de pneu Banc utilisé pour tenir la roue équipée du pneu
pendant l'essai
Termes liés aux pneusSignification
Nombre de places
assises, nombre d'occupantsCharge normale du véhicule, nombre d'occupantsRépartition des occu-
pants dans un véhicule normalement chargé
2 à 4 22 à l'avant
5 à 10 32 à l'avant, 1 sur les
sièges de la deuxième
rangée
11 à 15 52 à l'avant, 1 sur les
sièges de la deuxième rangée, 1 sur les
sièges de la troisième rangée, 1 sur les
sièges de la qua-
trième rangée
16 à 20 72 à l'avant, 2 sur les
sièges de la deuxième rangée, 2 sur les
sièges de la troisième rangée, 1 sur les
sièges de la qua-
trième rangée
