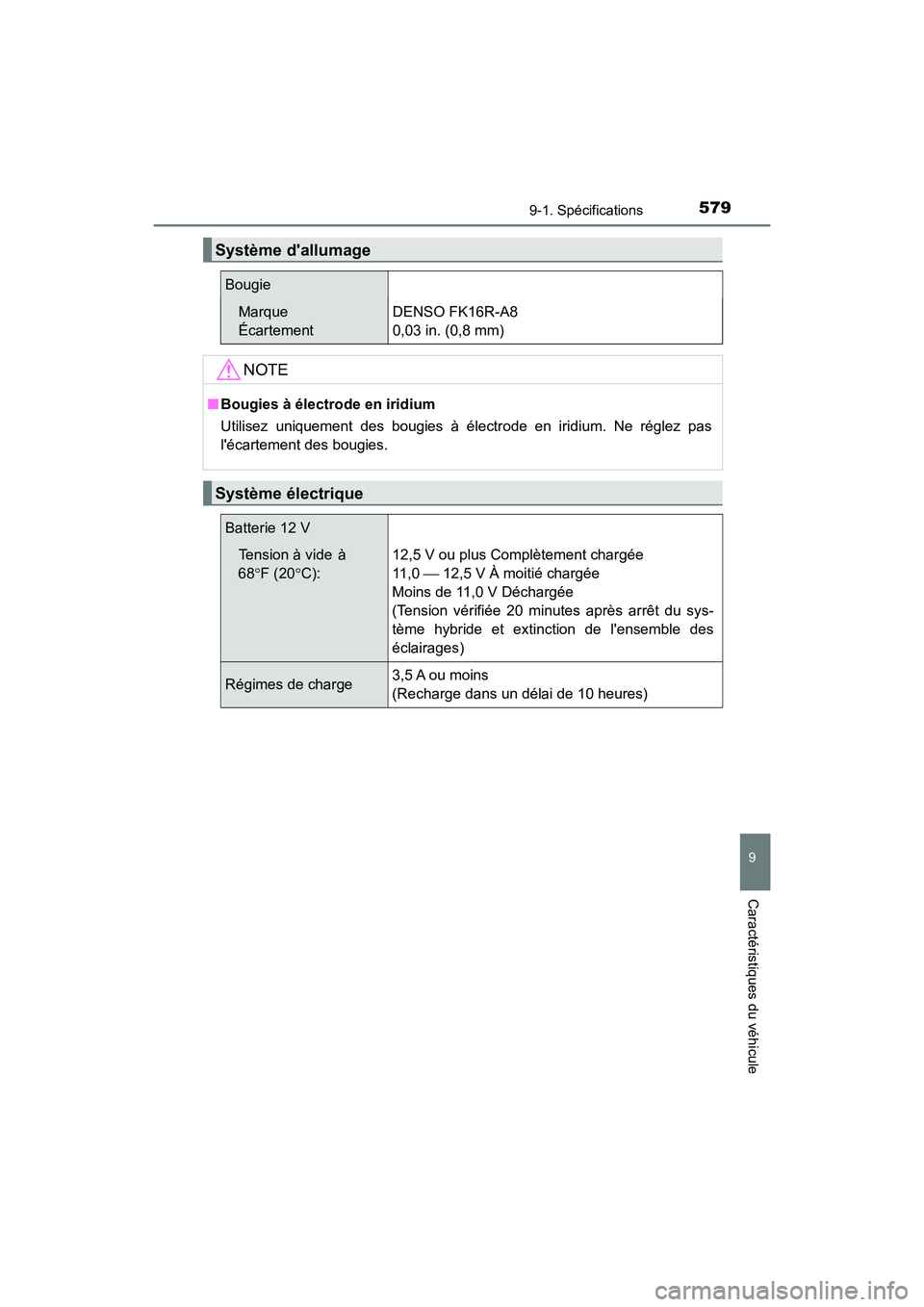

5799-1. Spécifications
9
Caractéristiques du véhicule
PRIUS c_D (OM52J11D)
Système d'allumage
Bougie
Marque
ÉcartementDENSO FK16R-A8
0,03 in. (0,8 mm)
NOTE
■
Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas
l'écartement des bougies.
Système électrique
Batterie 12 V
Tension à vide à
68 F (20 C): 12,5 V ou plus Complètement chargée
11 , 0
 12,5 V À moitié chargée
Moins de 11,0 V Déchargée
(Tension vérifiée 20 minutes après arrêt du sys-
tème hybride et extinction de l'ensemble des
éclairages)
Régimes de charge 3,5 A ou moins
(Recharge dans un délai de 10 heures)

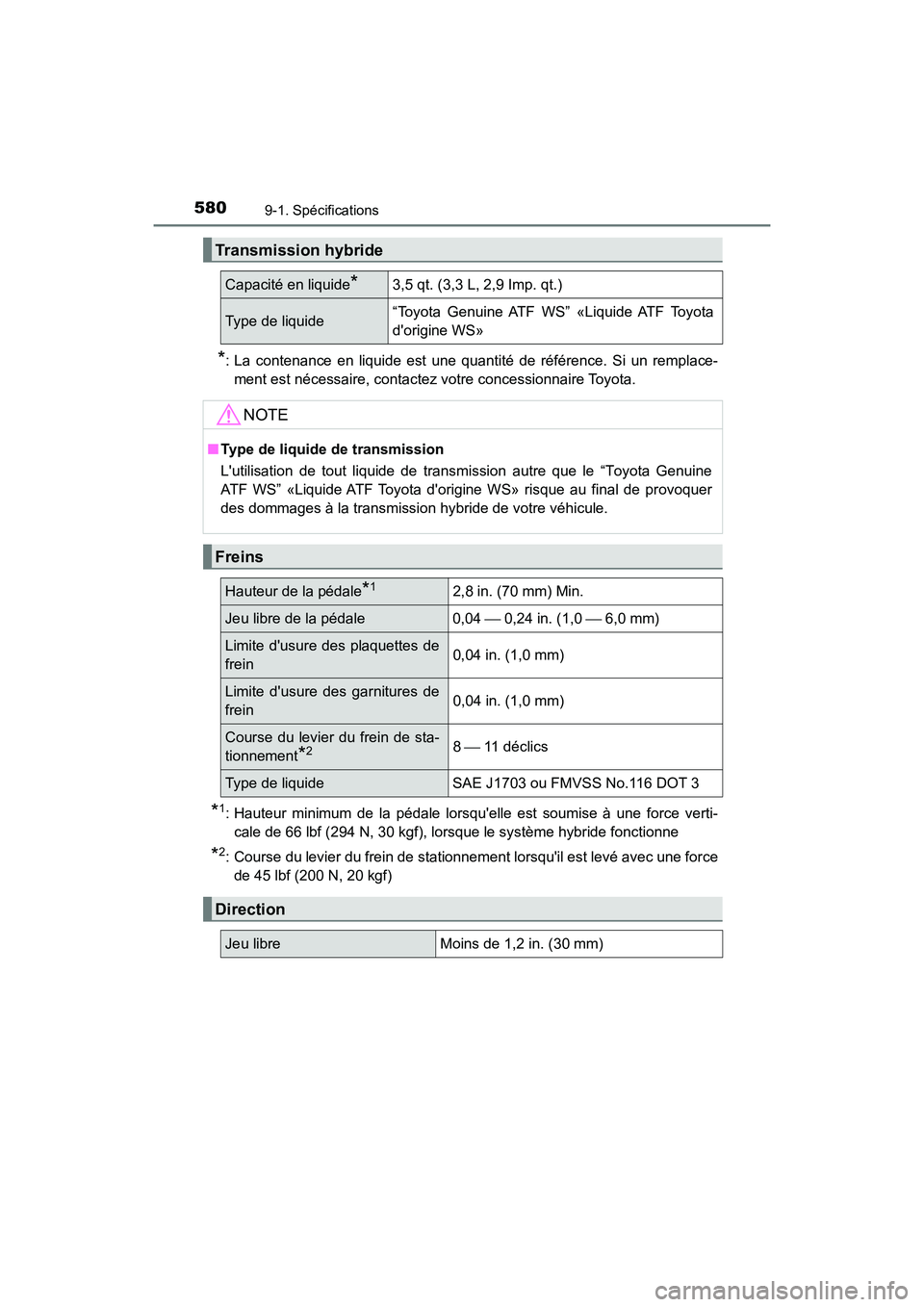

5809-1. Spécifications
PRIUS c_D (OM52J11D)
*: La contenance en liquide est une quantité de référence. Si un remplace-ment est nécessaire, contactez votre concessionnaire Toyota.
*1: Hauteur minimum de la pédale lorsqu'elle est soumise à une force verti-cale de 66 lbf (294 N, 30 kgf), lorsque le système hybride fonctionne
*2: Course du levier du frein de stationnement lorsqu'il est levé avec une forcede 45 lbf (200 N, 20 kgf)
Transmission hybride
Capacité en liquide*3,5 qt. (3,3 L, 2,9 Imp. qt.)
Type de liquide “Toyota Genuine ATF WS” «Liquide ATF Toyota
d'origine WS»
NOTE
■
Type de liquide de transmission
L'utilisation de tout liquide de transmission autre que le “Toyota Genuine
ATF WS” «Liquide ATF Toyota d'origine WS» risque au final de provoquer
des dommages à la transmission hybride de votre véhicule.
Freins
Hauteur de la pédale*12,8 in. (70 mm) Min.
Jeu libre de la pédale 0,04  0,24 in. (1,0  6,0 mm)
Limite d'usure des plaquettes de
frein 0,04 in. (1,0 mm)
Limite d'usure des garnitures de
frein 0,04 in. (1,0 mm)
Course du levier du frein de sta-
tionnement
*28
 11 déclics
Type de liquide SAE J1703 ou FMVSS No.116 DOT 3
Direction
Jeu libreMoins de 1,2 in. (30 mm)

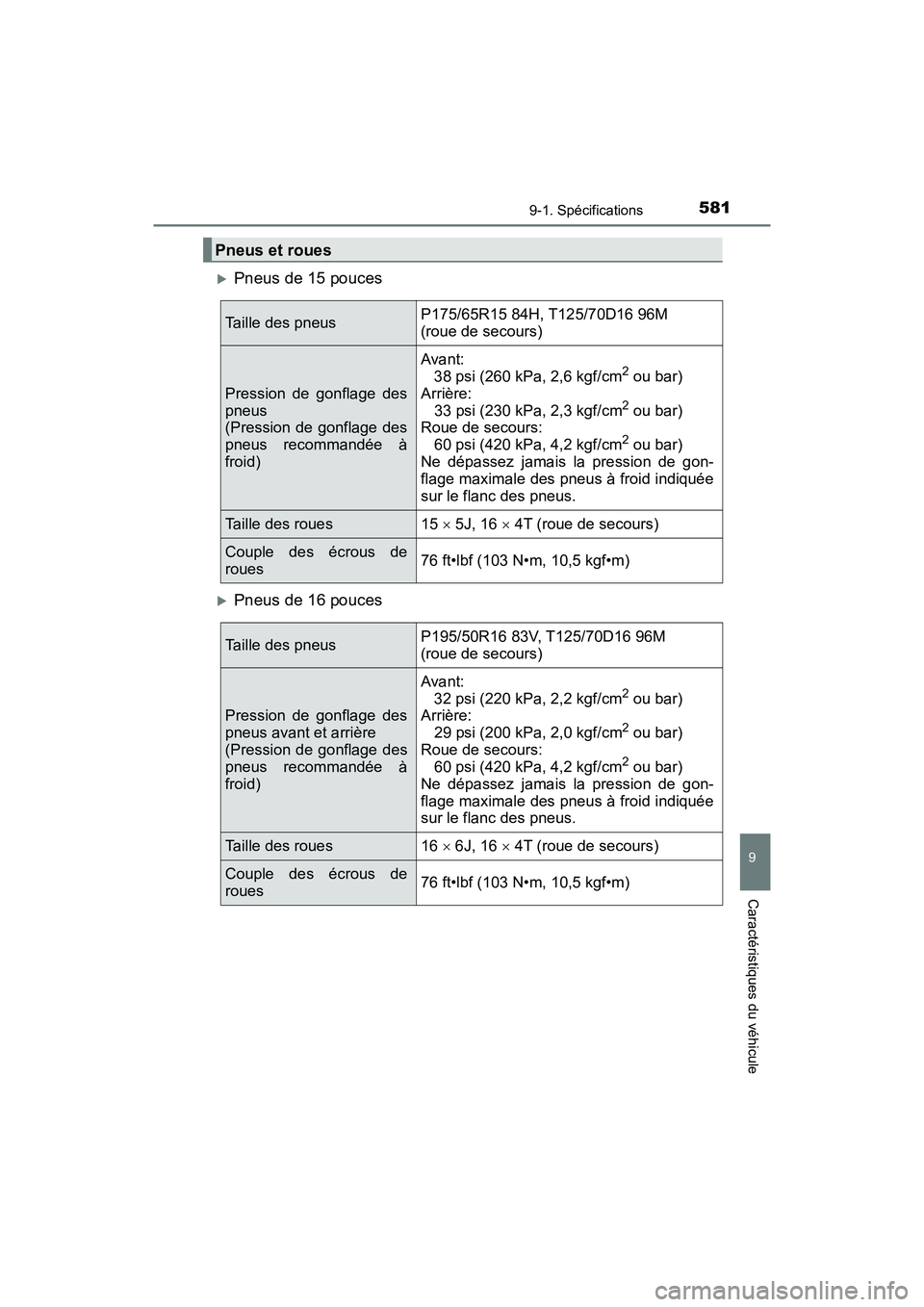

5819-1. Spécifications
9
Caractéristiques du véhicule
PRIUS c_D (OM52J11D)
Pneus de 15 pouces
Pneus de 16 pouces
Pneus et roues
Taille des pneusP175/65R15 84H, T125/70D16 96M
(roue de secours)
Pression de gonflage des
pneus
(Pression de gonflage des
pneus recommandée à
froid)Avant:
38 psi (260 kPa, 2,6 kgf/cm
2 ou bar)
Arrière: 33 psi (230 kPa, 2,3 kgf/cm
2 ou bar)
Roue de secours:
60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Ne dépassez jamais la pression de gon-
flage maximale des pneus à froid indiquée
sur le flanc des pneus.
Taille des roues 15  5J, 16  4T (roue de secours)
Couple des écrous de
roues 76 ft•lbf (103 N•m, 10,5 kgf•m)
Taille des pneusP195/50R16 83V, T125/70D16 96M
(roue de secours)
Pression de gonflage des
pneus avant et arrière
(Pression de gonflage des
pneus recommandée à
froid)Avant:
32 psi (220 kPa, 2,2 kgf/cm
2 ou bar)
Arrière:
29 psi (200 kPa, 2,0 kgf/cm
2 ou bar)
Roue de secours: 60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Ne dépassez jamais la pression de gon-
flage maximale des pneus à froid indiquée
sur le flanc des pneus.
Taille des roues 16  6J, 16  4T (roue de secours)
Couple des écrous de
roues 76 ft•lbf (103 N•m, 10,5 kgf•m)

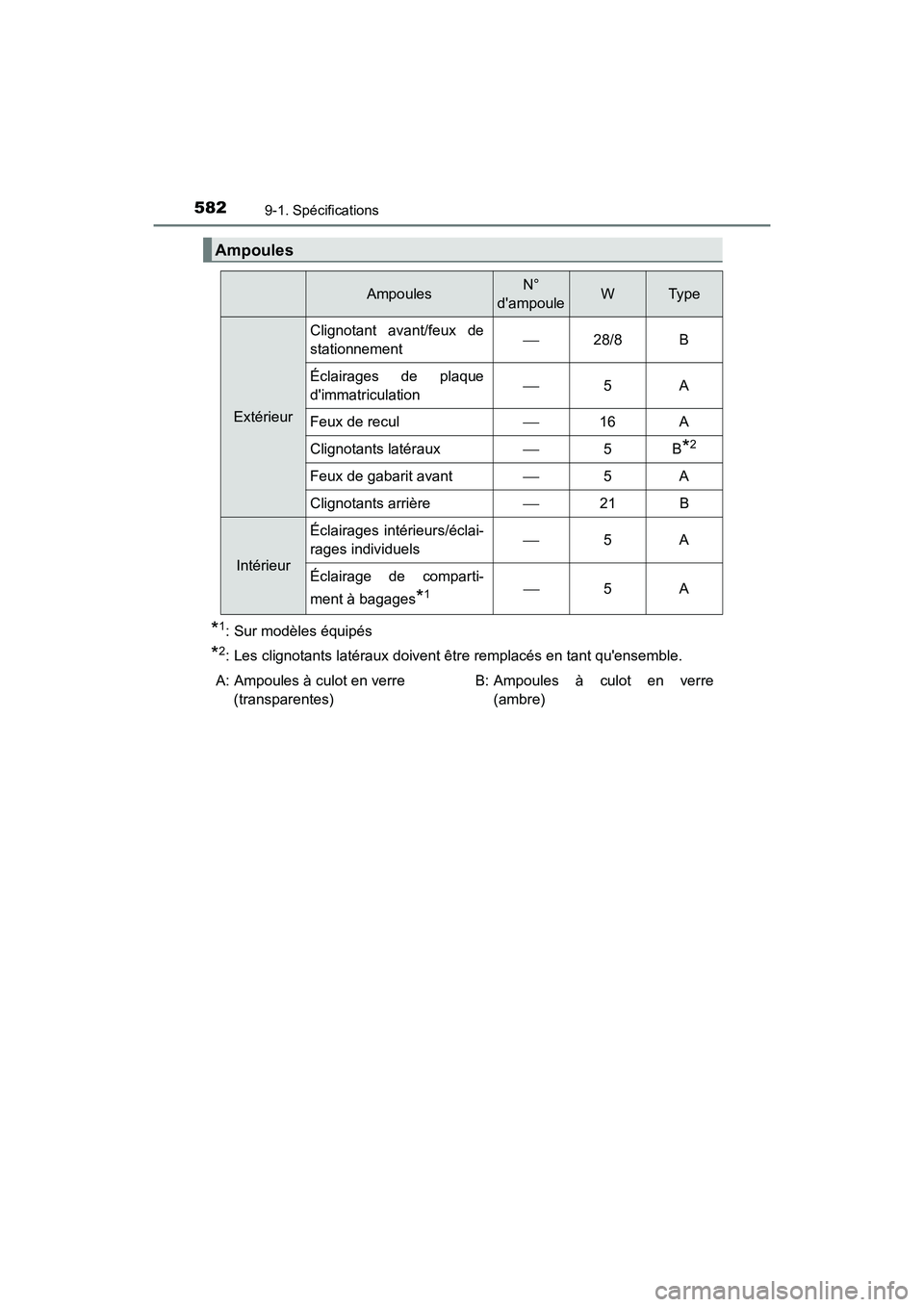

5829-1. Spécifications
PRIUS c_D (OM52J11D)
*1: Sur modèles équipés
*2: Les clignotants latéraux doivent être remplacés en tant qu'ensemble.
Ampoules
AmpoulesN°
d'ampouleWTyp e
Extérieur Clignotant avant/feux de
stationnement

28/8 B
Éclairages de plaque
d'immatriculation 
5A
Feux de recul 16 A
Clignotants latéraux 5B
*2
Feux de gabarit avant 5A
Clignotants arrière 21 B
IntérieurÉclairages intérieurs/éclai-
rages individuels

5A
Éclairage de comparti-
ment à bagages
*1 5A
A: Ampoules à culot en verre
(transparentes) B: Ampoules à culot en verre
(ambre)

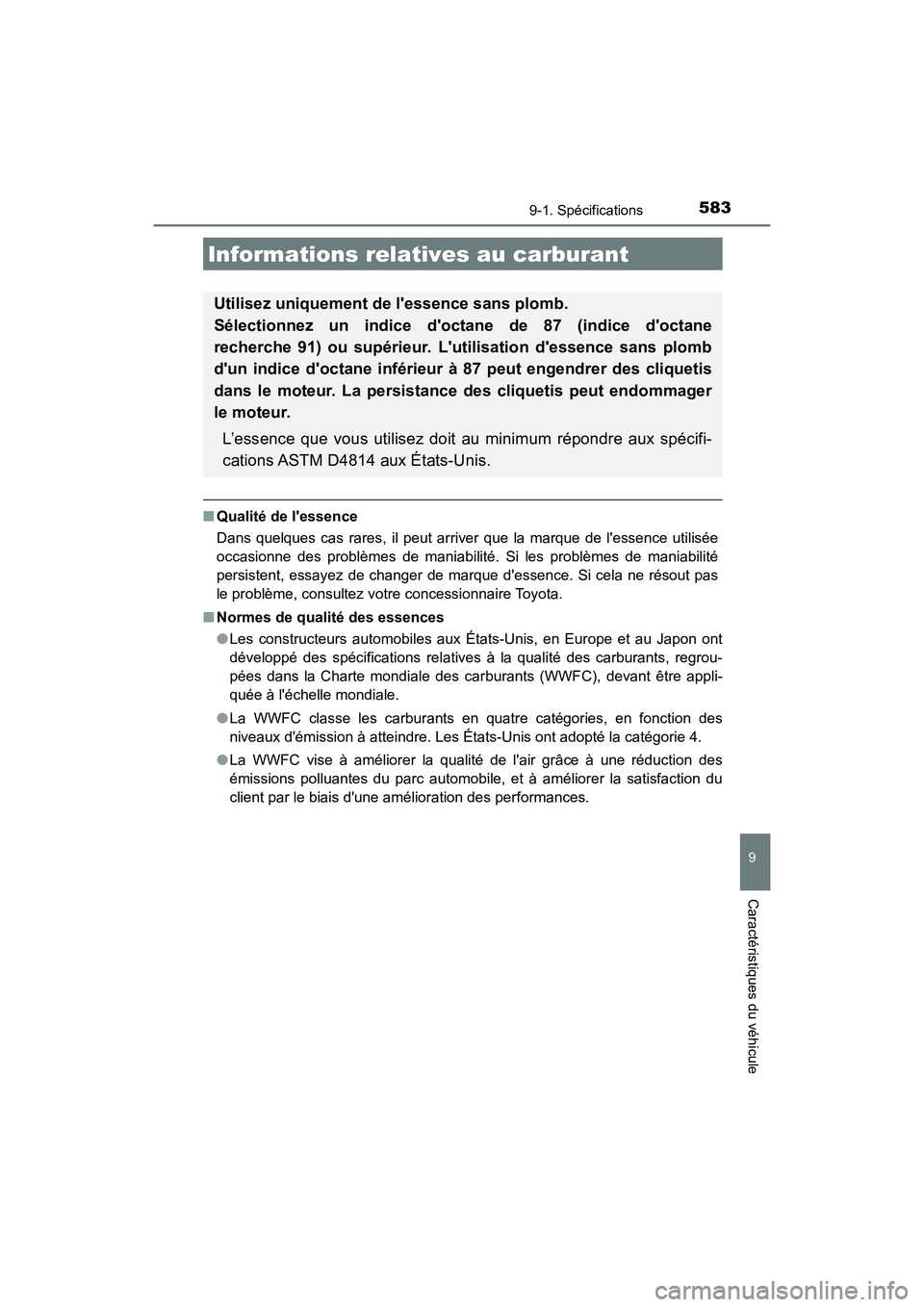

5839-1. Spécifications
9
Caractéristiques du véhicule
PRIUS c_D (OM52J11D)
■Qualité de l'essence
Dans quelques cas rares, il peut arriver que la marque de l'essence utilisée
occasionne des problèmes de maniabilité. Si les problèmes de maniabilité
persistent, essayez de changer de marque d'essence. Si cela ne résout pas
le problème, consultez votre concessionnaire Toyota.
■ Normes de qualité des essences
●Les constructeurs automobiles aux États-Unis, en Europe et au Japon ont
développé des spécifications relatives à la qualité des carburants, regrou-
pées dans la Charte mondiale des ca rburants (WWFC), devant être appli-
quée à l'échelle mondiale.
● La WWFC classe les carburants en quatre catégories, en fonction des
niveaux d'émission à atteindre. Les États-Unis ont adopté la catégorie 4.
● La WWFC vise à améliorer la qualité de l'air grâce à une réduction des
émissions polluantes du parc automobile, et à améliorer la satisfaction du
client par le biais d'une amélioration des performances.
Informations relatives au carburant
Utilisez uniquement de l'essence sans plomb.
Sélectionnez un indice d'octane de 87 (indice d'octane
recherche 91) ou supérieur. L'utilisation d'essence sans plomb
d'un indice d'octane inférieur à 87 peut engendrer des cliquetis
dans le moteur. La persistance des cliquetis peut endommager
le moteur.
L’essence que vous utilisez doit au minimum répondre aux spécifi-
cations ASTM D4814 aux États-Unis.

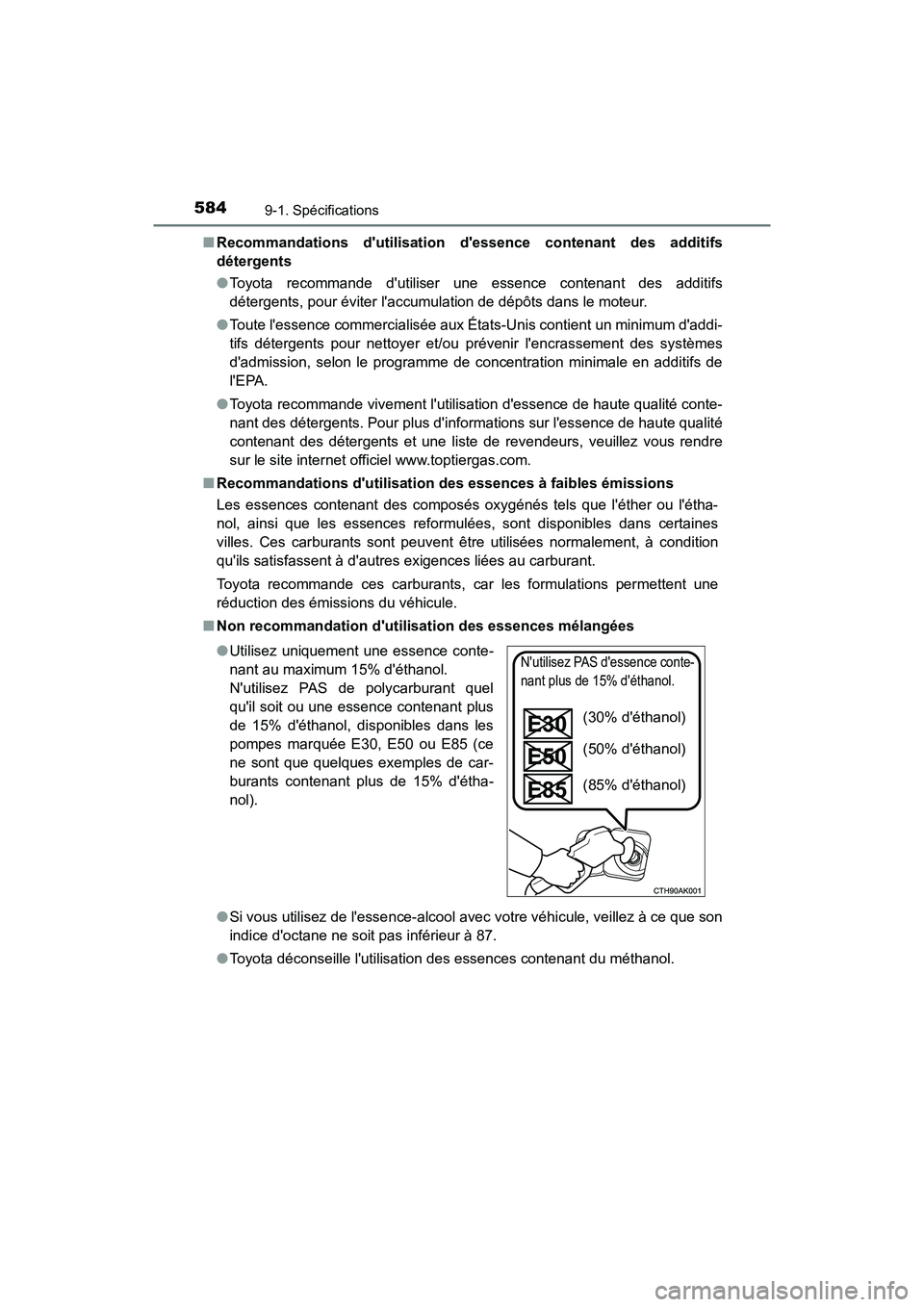

5849-1. Spécifications
PRIUS c_D (OM52J11D)■
Recommandations d'utilisation d'essence contenant des additifs
détergents
●Toyota recommande d'utiliser une essence contenant des additifs
détergents, pour éviter l'accumulation de dépôts dans le moteur.
● Toute l'essence commercialisée aux États-Unis contient un minimum d'addi-
tifs détergents pour nettoyer et/ou prévenir l'encrassement des systèmes
d'admission, selon le programme de concentration minimale en additifs de
l'EPA.
● Toyota recommande vivement l'utilisation d'essence de haute qualité conte-
nant des détergents. Pour plus d'informations sur l'essence de haute qualité
contenant des détergents et une liste de revendeurs, veuillez vous rendre
sur le site internet officiel www.toptiergas.com.
■ Recommandations d'utilisation des essences à faibles émissions
Les essences contenant des composés oxygénés tels que l'éther ou l'étha-
nol, ainsi que les essences reformulées, sont disponibles dans certaines
villes. Ces carburants sont peuvent être utilisées normalement, à condition
qu'ils satisfassent à d'autres exigences liées au carburant.
Toyota recommande ces carburants, car les formulations permettent une
réduction des émissions du véhicule.
■ Non recommandation d'utilisation des essences mélangées
●Si vous utilisez de l'essence-alcool avec votre véhicule, veillez à ce que son
indice d'octane ne soit pas inférieur à 87.
● Toyota déconseille l'utilisation des essences contenant du méthanol.
●
Utilisez uniquement une essence conte-
nant au maximum 15% d'éthanol.
N'utilisez PAS de polycarburant quel
qu'il soit ou une essence contenant plus
de 15% d'éthanol, disponibles dans les
pompes marquée E30, E50 ou E85 (ce
ne sont que quelques exemples de car-
burants contenant plus de 15% d'étha-
nol).
N'utilisez PAS d'essence conte-
nant plus de 15% d'éthanol.
(30% d'éthanol)
(50% d'éthanol)
(85% d'éthanol)

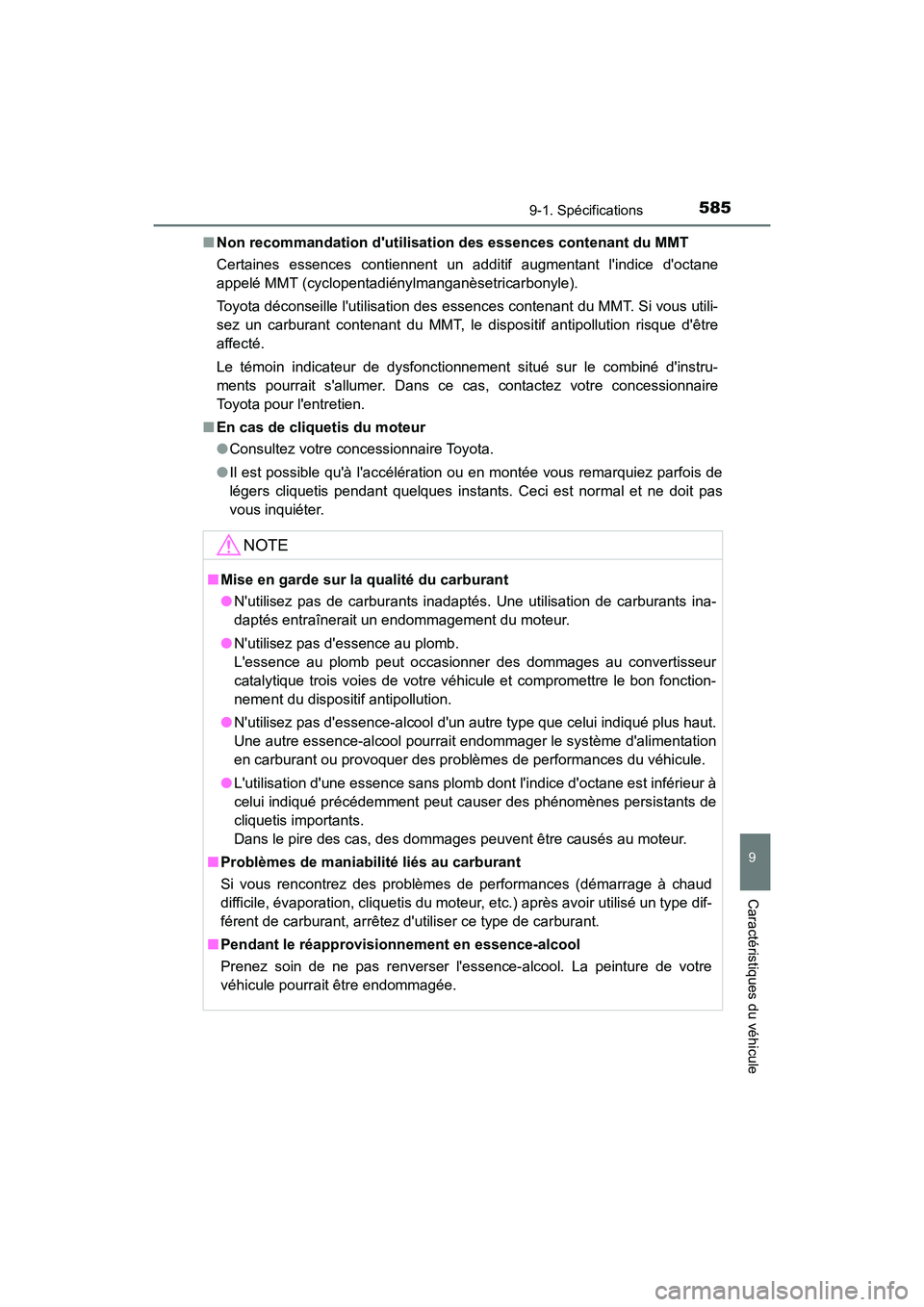

5859-1. Spécifications
9
Caractéristiques du véhicule
PRIUS c_D (OM52J11D)■
Non recommandation d'utilisation des essences contenant du MMT
Certaines essences contiennent un additif augmentant l'indice d'octane
appelé MMT (cyclopentadiénylmanganèsetricarbonyle).
Toyota déconseille l'utilisation des essences contenant du MMT. Si vous utili-
sez un carburant contenant du MMT, le dispositif antipollution risque d'être
affecté.
Le témoin indicateur de dysfonctionnement situé sur le combiné d'instru-
ments pourrait s'allumer. Dans ce cas, contactez votre concessionnaire
Toyota pour l'entretien.
■ En cas de cliquetis du moteur
●Consultez votre concessionnaire Toyota.
● Il est possible qu'à l'accélération ou en montée vous remarquiez parfois de
légers cliquetis pendant quelques instants. Ceci est normal et ne doit pas
vous inquiéter.
NOTE
■ Mise en garde sur la qualité du carburant
●N'utilisez pas de carburants inadapt és. Une utilisation de carburants ina-
daptés entraînerait un endommagement du moteur.
● N'utilisez pas d'essence au plomb.
L'essence au plomb peut occasionner des dommages au convertisseur
catalytique trois voies de votre véhicule et compromettre le bon fonction-
nement du dispositif antipollution.
● N'utilisez pas d'essence-alcool d'un autre type que celui indiqué plus haut.
Une autre essence-alcool pourrait endommager le système d'alimentation
en carburant ou provoquer des problèmes de performances du véhicule.
● L'utilisation d'une essence sans plomb dont l'indice d'octane est inférieur à
celui indiqué précédemment peut causer des phénomènes persistants de
cliquetis importants.
Dans le pire des cas, des dommages peuvent être causés au moteur.
■ Problèmes de maniabilité liés au carburant
Si vous rencontrez des problèmes de performances (démarrage à chaud
difficile, évaporation, cliquetis du moteur, etc.) après avoir utilisé un type dif-
férent de carburant, arrêtez d'utiliser ce type de carburant.
■ Pendant le réapprovisionnement en essence-alcool
Prenez soin de ne pas renverser l'es sence-alcool. La peinture de votre
véhicule pourrait être endommagée.

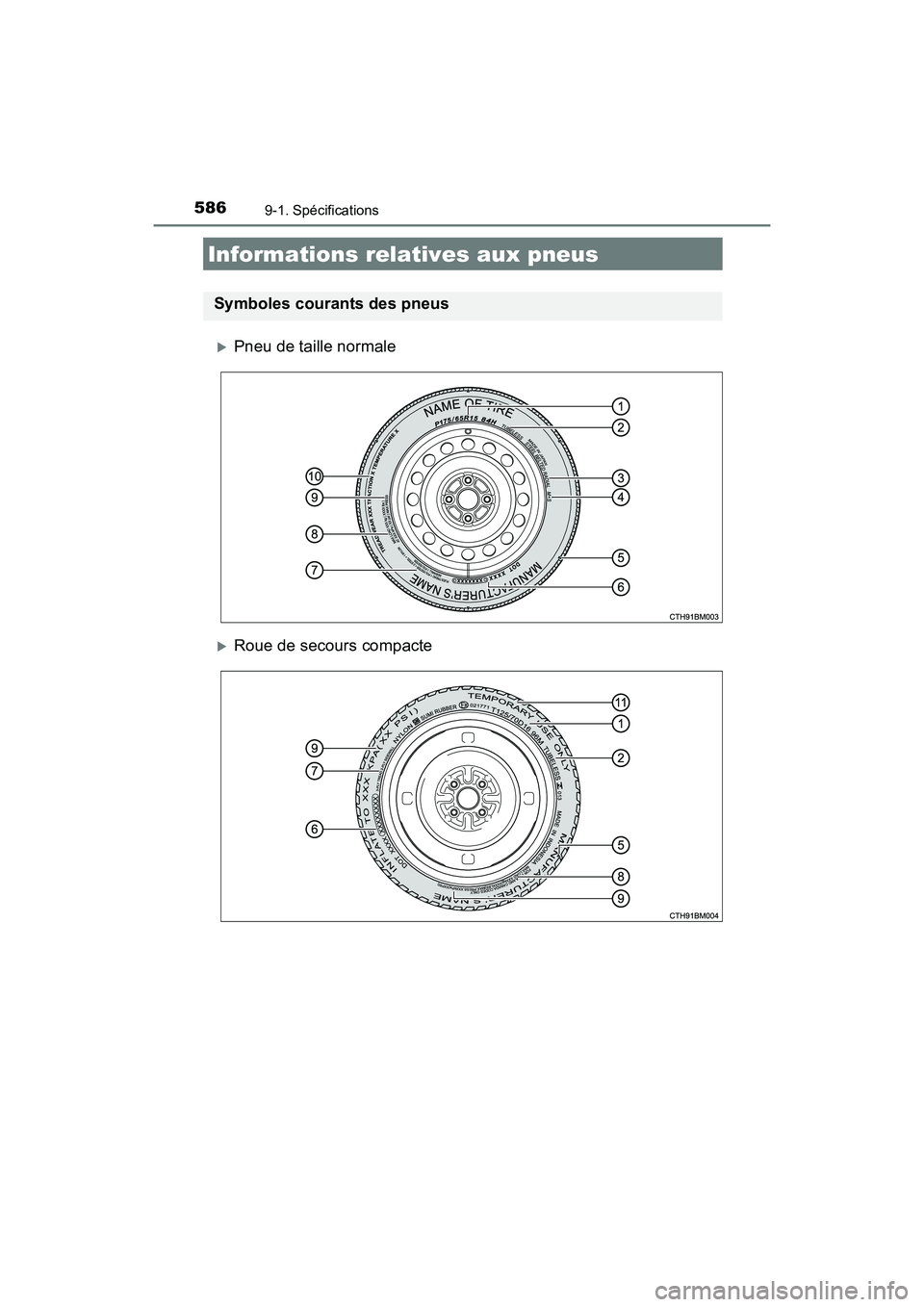

5869-1. Spécifications
PRIUS c_D (OM52J11D)
Pneu de taille normale
Roue de secours compacte
Informations relatives aux pneus
Symboles courants des pneus

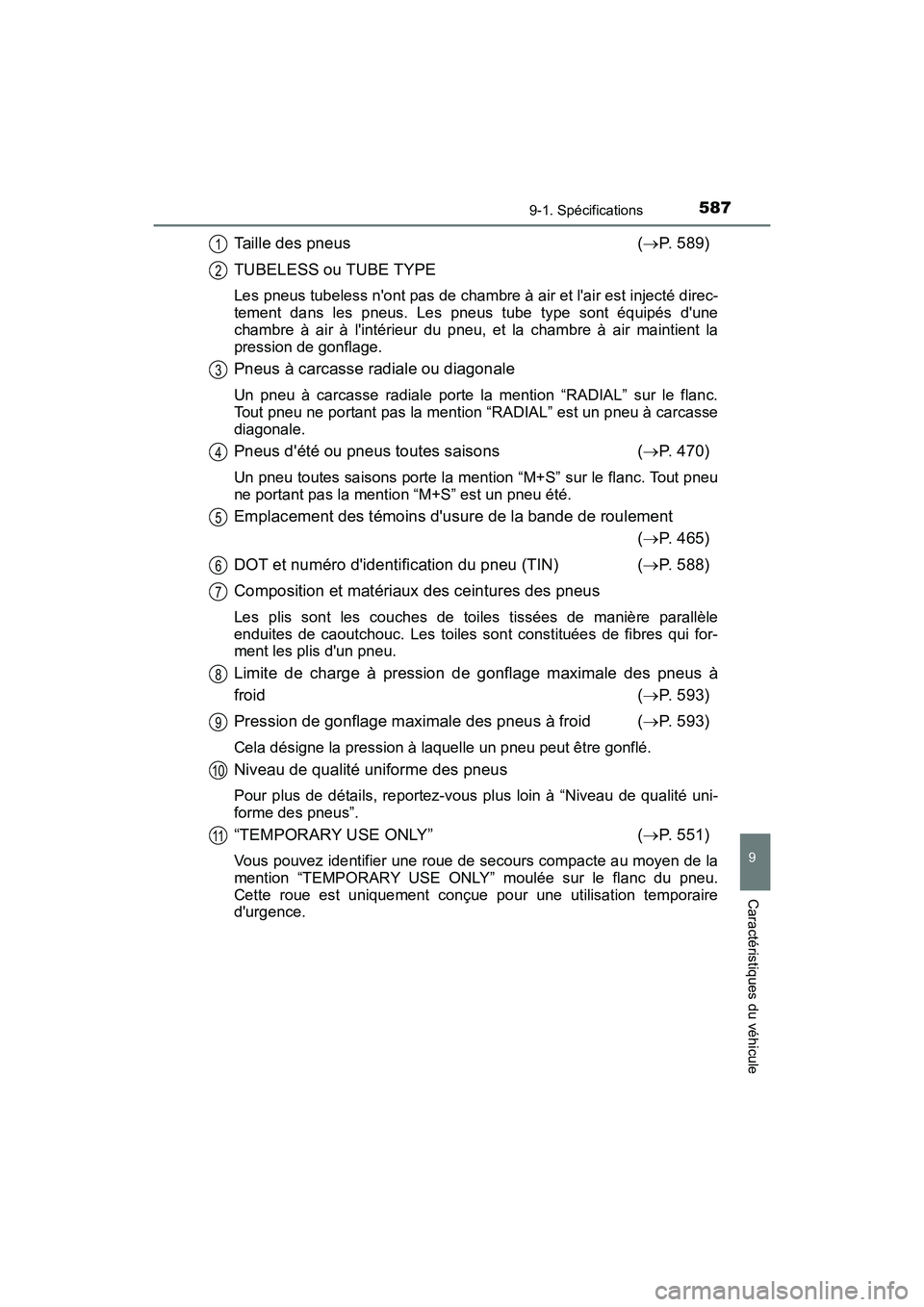

5879-1. Spécifications
9
Caractéristiques du véhicule
PRIUS c_D (OM52J11D)
Taille des pneus( P. 589)
TUBELESS ou TUBE TYPE
Les pneus tubeless n'ont pas de chambre à air et l'air est injecté direc-
tement dans les pneus. Les pneus tube type sont équipés d'une
chambre à air à l'intérieur du pneu, et la chambre à air maintient la
pression de gonflage.
Pneus à carcasse radiale ou diagonale
Un pneu à carcasse radiale porte la mention “RADIAL” sur le flanc.
Tout pneu ne portant pas la mention “RADIAL” est un pneu à carcasse
diagonale.
Pneus d'été ou pneus toutes saisons ( P. 470)
Un pneu toutes saisons porte la mention “M+S” sur le flanc. Tout pneu
ne portant pas la mention “M+S” est un pneu été.
Emplacement des témoins d'usure de la bande de roulement
( P. 465)
DOT et numéro d'identification du pneu (TIN) ( P. 588)
Composition et matériaux des ceintures des pneus
Les plis sont les couches de toiles tissées de manière parallèle
enduites de caoutchouc. Les toiles sont constituées de fibres qui for-
ment les plis d'un pneu.
Limite de charge à pression de gonflage maximale des pneus à
froid ( P. 593)
Pression de gonflage maximale des pneus à froid ( P. 593)
Cela désigne la pression à laquelle un pneu peut être gonflé.
Niveau de qualité uniforme des pneus
Pour plus de détails, reportez-vous plus loin à “Niveau de qualité uni-
forme des pneus”.
“TEMPORARY USE ONLY” ( P. 551)
Vous pouvez identifier une roue de secours compacte au moyen de la
mention “TEMPORARY USE ONLY” moulée sur le flanc du pneu.
Cette roue est uniquement conçue pour une utilisation temporaire
d'urgence.
1
2
3
4
5
6
7
8
9
10
11

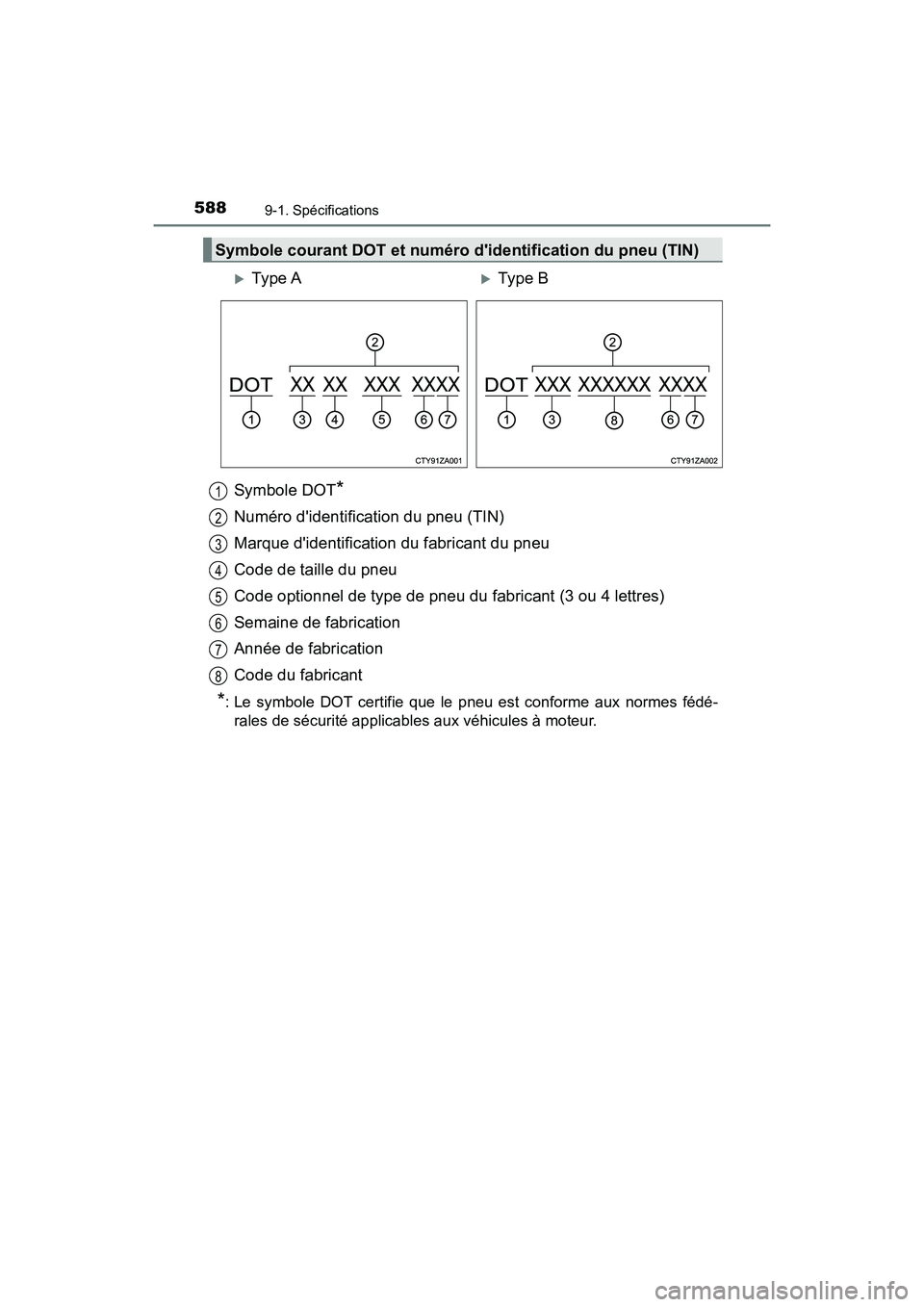

5889-1. Spécifications
PRIUS c_D (OM52J11D)
Symbole DOT*
Numéro d'identification du pneu (TIN)
Marque d'identification du fabricant du pneu
Code de taille du pneu
Code optionnel de type de pneu du fabricant (3 ou 4 lettres)
Semaine de fabrication
Année de fabrication
Code du fabricant
*: Le symbole DOT certifie que le pneu est conforme aux normes fédé-rales de sécurité applicables aux véhicules à moteur.
Symbole courant DOT et numéro d'identification du pneu (TIN)
Ty pe ATy pe B
1
2
3
4
5
6
7
8
