TOYOTA PRIUS C 2018 Manuel du propriétaire (in French)

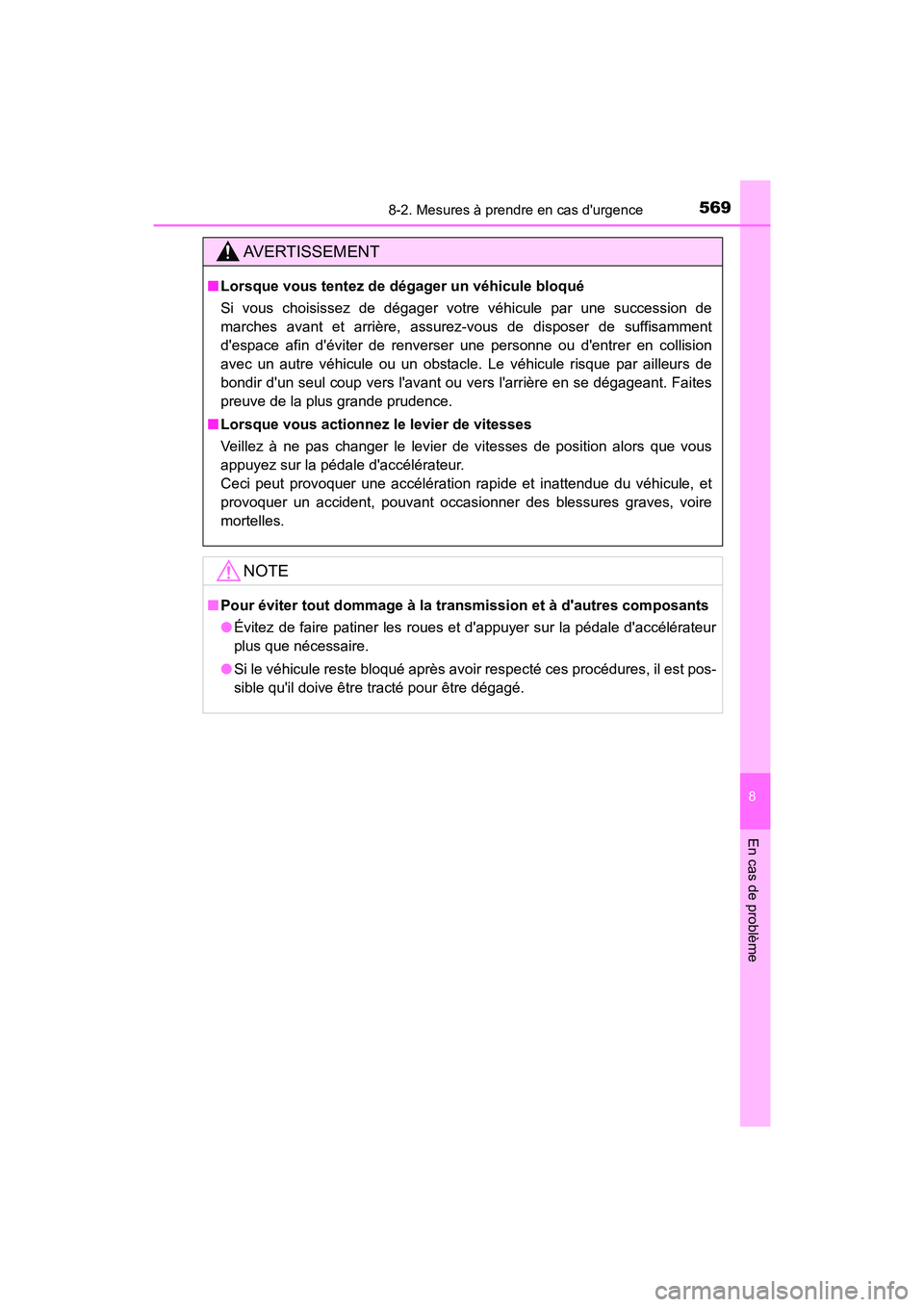

5698-2. Mesures à prendre en cas d'urgence
8
En cas de problème
PRIUS c_D (OM52G95D)
AVERTISSEMENT
■Lorsque vous tentez de dégager un véhicule bloqué
Si vous choisissez de dégager votre véhicule par une succession de
marches avant et arrière, assurez-vous de disposer de suffisamment
d'espace afin d'éviter de renverser une personne ou d'entrer en collision
avec un autre véhicule ou un obstacle. Le véhicule risque par ailleurs de
bondir d'un seul coup vers l'avant ou vers l'arrière en se dégageant. Faites
preuve de la plus grande prudence.
■ Lorsque vous actionnez le levier de vitesses
Veillez à ne pas changer le levier de vitesses de position alors que vous
appuyez sur la pédale d'accélérateur.
Ceci peut provoquer une accélération rapide et inattendue du véhicule, et
provoquer un accident, pouvant occasionner des blessures graves, voire
mortelles.
NOTE
■ Pour éviter tout dommage à la transmission et à d'autres composants
● Évitez de faire patiner les roues et d'appuyer sur la pédale d'accélérateur
plus que nécessaire.
● Si le véhicule reste bloqué après avoir respecté ces procédures, il est pos-
sible qu'il doive être tracté pour être dégagé.

5708-2. Mesures à prendre en cas d'urgence
PRIUS c_D (OM52G95D)

571
9

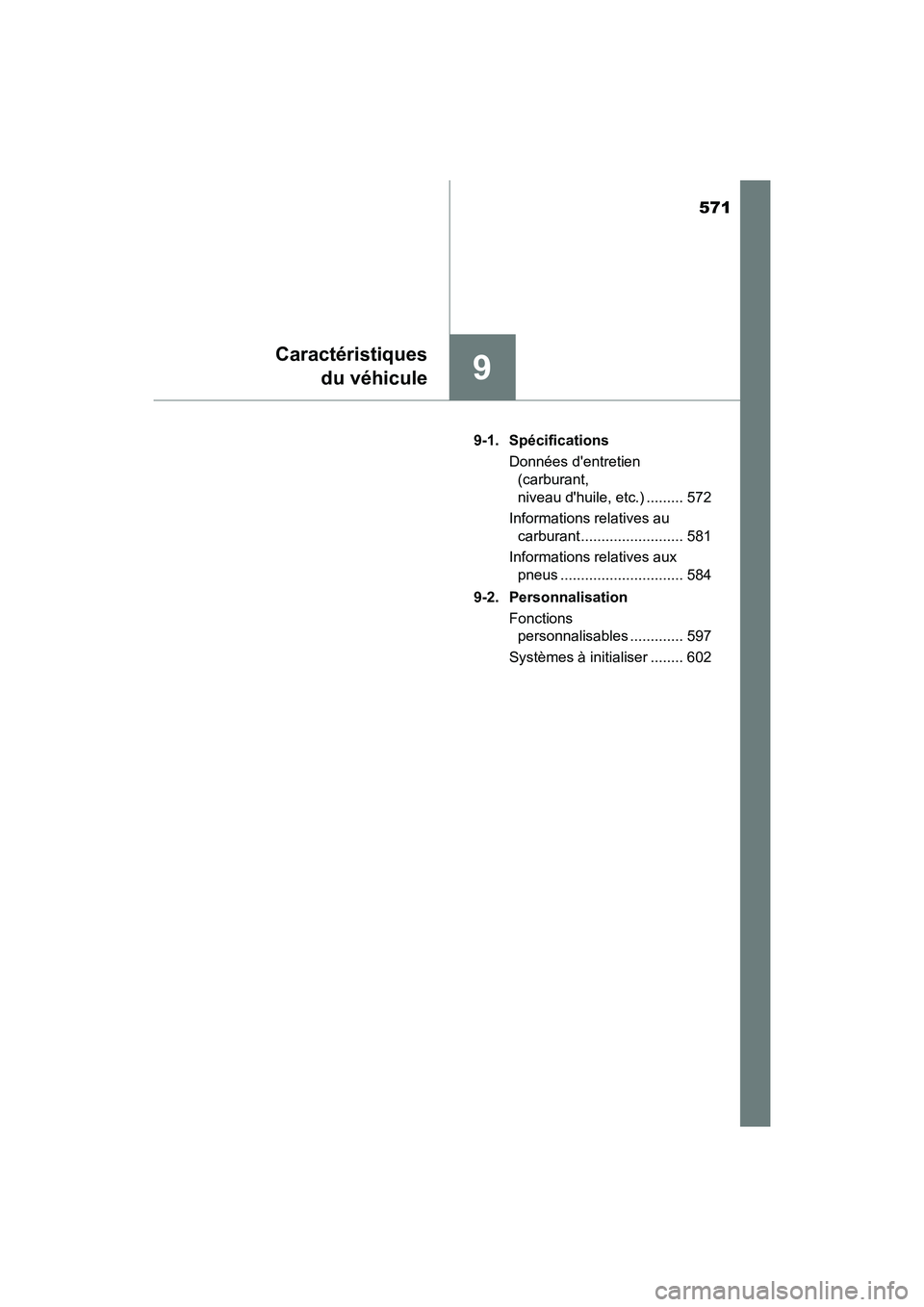

PRIUS c_D (OM52G95D)
Caractéristiques
du véhicule
9-1. Spécifications
Données d'entretien
(carburant,
niveau d'huile, etc.) ......... 572
Informations relatives au
carburant ......................... 581
Informations relatives aux
pneus .............................. 584
9-2. Personnalisation
Fonctions
personnalisables ............. 597
Systèmes à initialiser ........ 602

572
PRIUS c_D (OM52G95D)
9-1. Spécifications
*1: Véhicules à vide
*2: Sans moulure de toit
*3: Avec moulure de toit
*4: Pneus P175/65R15
*5: Pneus P195/50R16

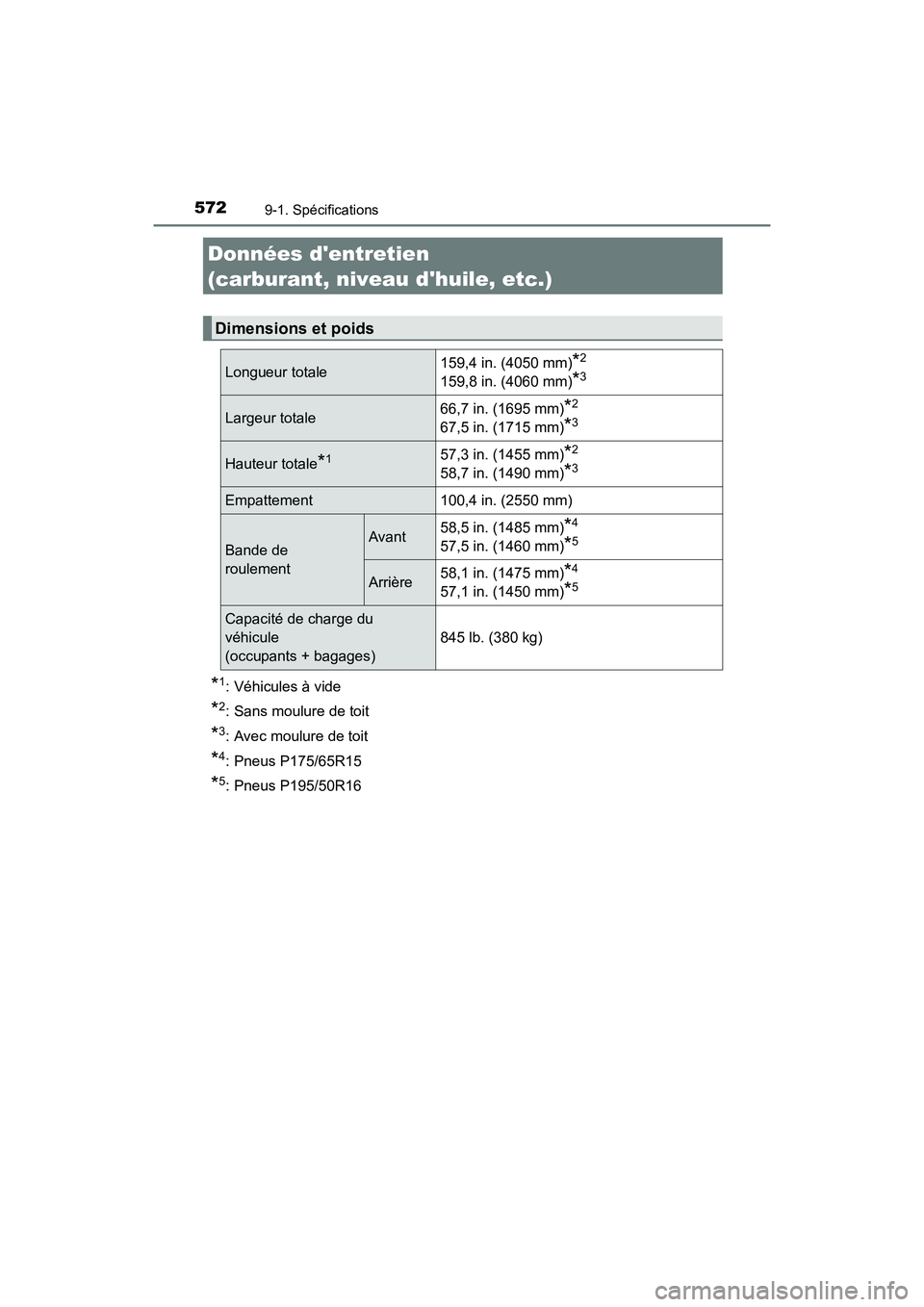

Données d'entretien
(carburant, niveau d'huile, etc.)
Dimensions et poids
Longueur totale 159,4 in. (4050 mm)*2
159,8 in. (4060 mm)*3
Largeur totale66,7 in. (1695 mm)*2
67,5 in. (1715 mm)*3
Hauteur totale*157,3 in. (1455 mm)*2
58,7 in. (1490 mm)*3
Empattement 100,4 in. (2550 mm)
Bande de
roulement
Avant 58,5 in. (1485 mm)*4
57,5 in. (1460 mm)*5
Arrière58,1 in. (1475 mm)*4
57,1 in. (1450 mm)*5
Capacité de charge du
véhicule
(occupants + bagages)
845 lb. (380 kg)

5739-1. Spécifications
9
Caractéristiques du véhicule
PRIUS c_D (OM52G95D)

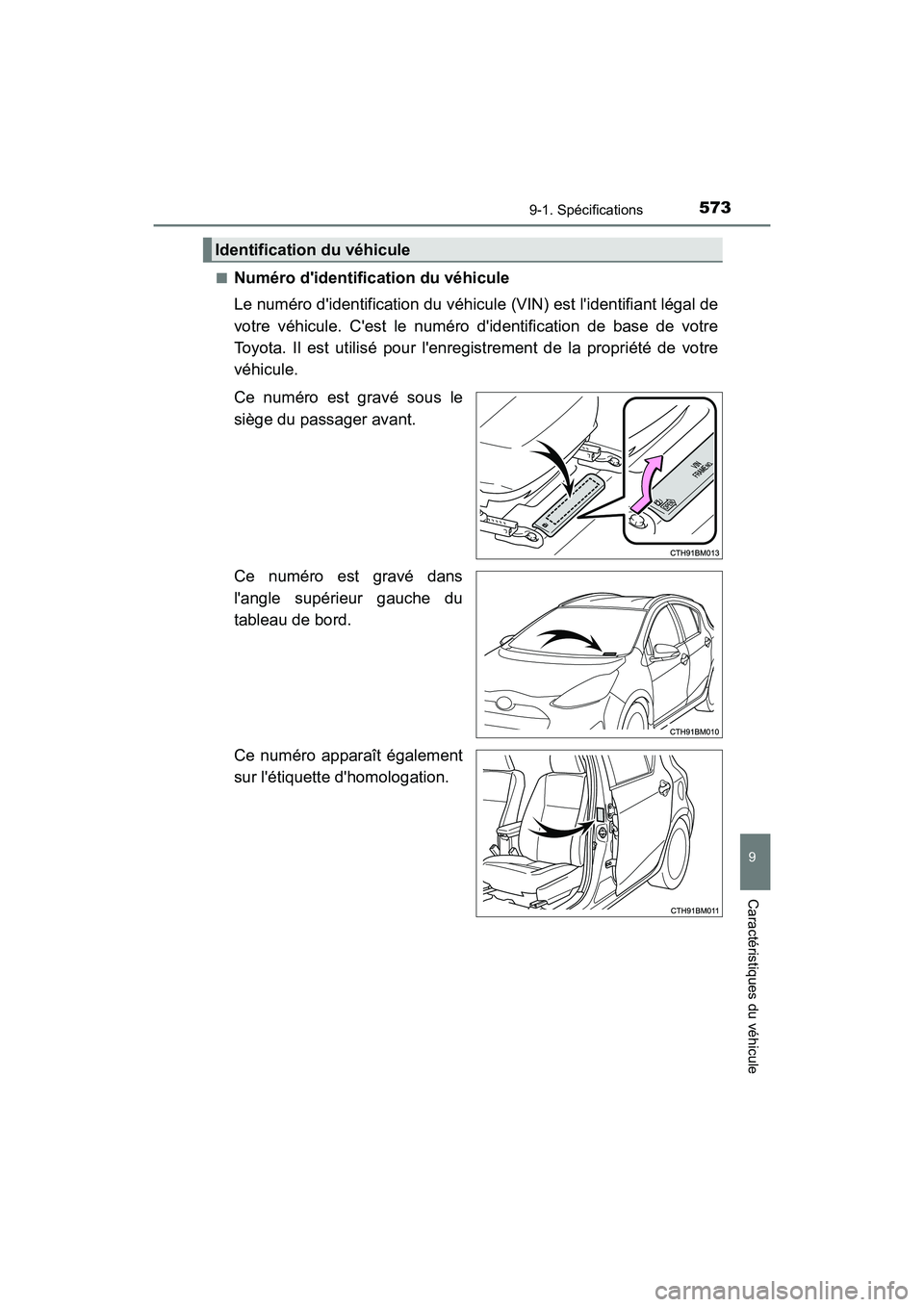

■Numéro d'identification du véhicule
Le numéro d'identification du véhicule (VIN) est l'identifiant légal de
votre véhicule. C'est le numéro d'identification de base de votre
Toyota. Il est utilisé pour l'enregist rement de la propriété de votre
véhicule.
Ce numéro est gravé sous le
siège du passager avant.
Ce numéro est gravé dans
l'angle supérieur gauche du
tableau de bord.
Ce numéro apparaît également
sur l'étiquette d'homologation.
Identification du véhicule

5749-1. Spécifications
PRIUS c_D (OM52G95D)

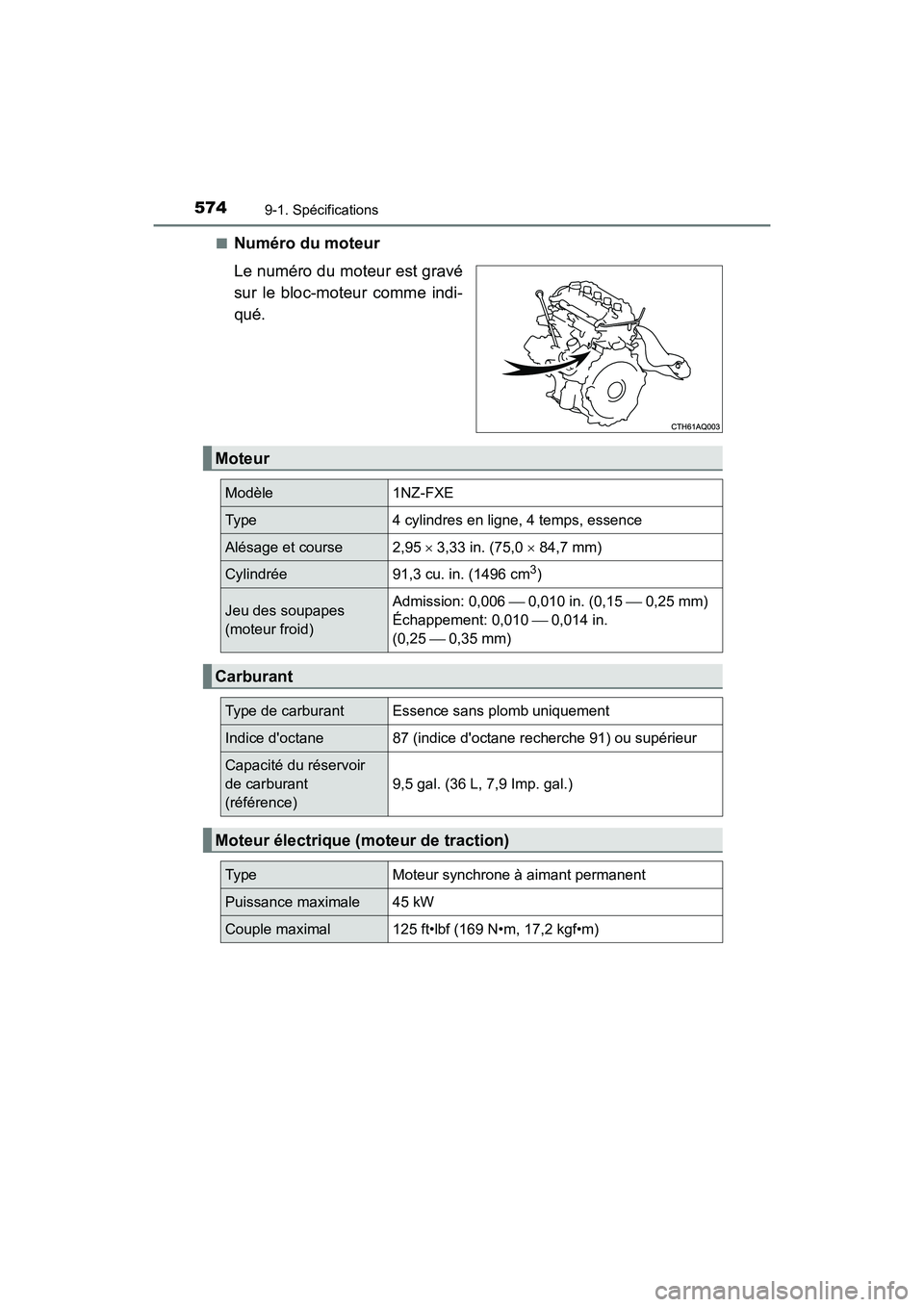

■Numéro du moteur
Le numéro du moteur est gravé
sur le bloc-moteur comme indi-
qué.
Moteur
Modèle 1NZ-FXE
Type 4 cylindres en ligne, 4 temps, essence
Alésage et course 2,95  3,33 in. (75,0  84,7 mm)
Cylindrée 91,3 cu. in. (1496 cm3)
Jeu des soupapes
(moteur froid)
Admission: 0,006  0,010 in. (0,15  0,25 mm)
Échappement: 0,010  0,014 in.
(0,25  0,35 mm)
Carburant
Type de carburant Essence sans plomb uniquement
Indice d'octane 87 (indice d'octane recherche 91) ou supérieur
Capacité du réservoir
de carburant
(référence)
9,5 gal. (36 L, 7,9 Imp. gal.)
Moteur électrique (moteur de traction)
Type Moteur synchrone à aimant permanent
Puissance maximale 45 kW
Couple maximal 125 ft•lbf (169 N•m, 17,2 kgf•m)

5759-1. Spécifications
9
Caractéristiques du véhicule
PRIUS c_D (OM52G95D)
*: La contenance en huile moteur est une quantité de référence à utiliser lors
du changement de l'huile moteur. Chauffez le moteur puis éteignez le sys-
tème hybride, attendez plus de 5 minutes et vérifiez le niveau d'huile sur la
jauge.
■Sélection de l'huile moteur
L'huile “Toyota Genuine Motor Oil” «Huile moteur Toyota d'origine»
est utilisée dans votr e véhicule Toyota. Utilisez l'huile approuvée
par Toyota “Toyota Genuine Motor Oil” «Huile moteur Toyota d'ori-
gine» ou une huile équivalente ré pondant aux critères suivants de
qualité et de viscosité.
Qualité de l'huile: Huile mo teur multigrade ILSAC GF-5
Viscosité recommandée: SAE 0W-20
L'huile SAE 0W-20 constitue le
meilleur choix car elle garantit
de bonnes économies de car-
burant et assure un bon démar-
rage par temps froid.
Si l'huile SAE 0W-20 n'est pas
disponible, vous pouvez utiliser
une huile SAE 5W-20. Cepen-
dant, elle doit être remplacée
par de l'huile SAE 0W-20 lors
de la prochaine vidange d'huile.

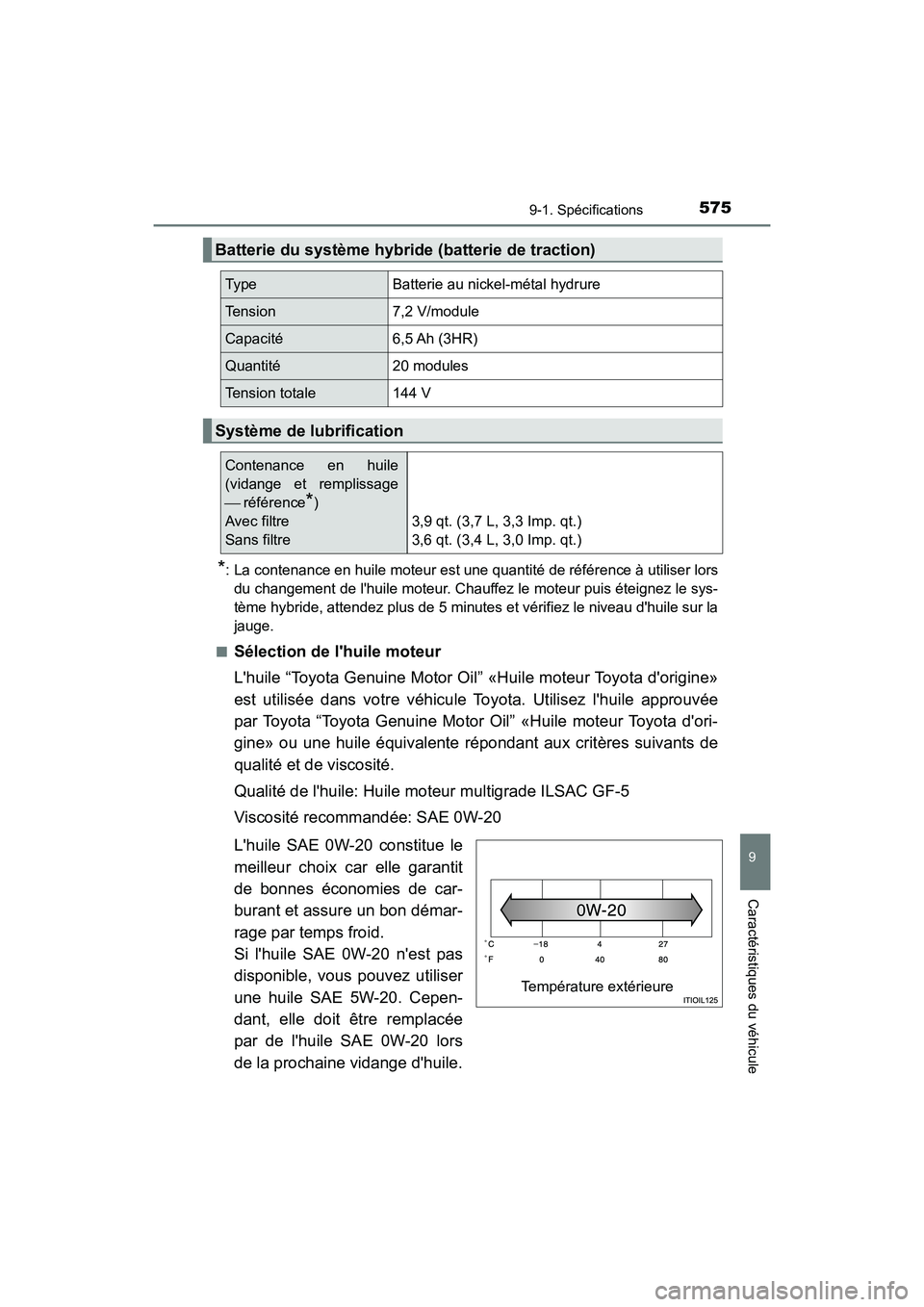

Batterie du système hybride (batterie de traction)
Type Batterie au nickel-métal hydrure
Tension 7,2 V/module
Capacité 6,5 Ah (3HR)
Quantité 20 modules
Tension totale 144 V
Système de lubrification
Contenance en huile
(vidange et remplissage
 référence*)
Avec filtre
Sans filtre
3,9 qt. (3,7 L, 3,3 Imp. qt.)
3,6 qt. (3,4 L, 3,0 Imp. qt.)
Température extérieure

5769-1. Spécifications
PRIUS c_D (OM52G95D)

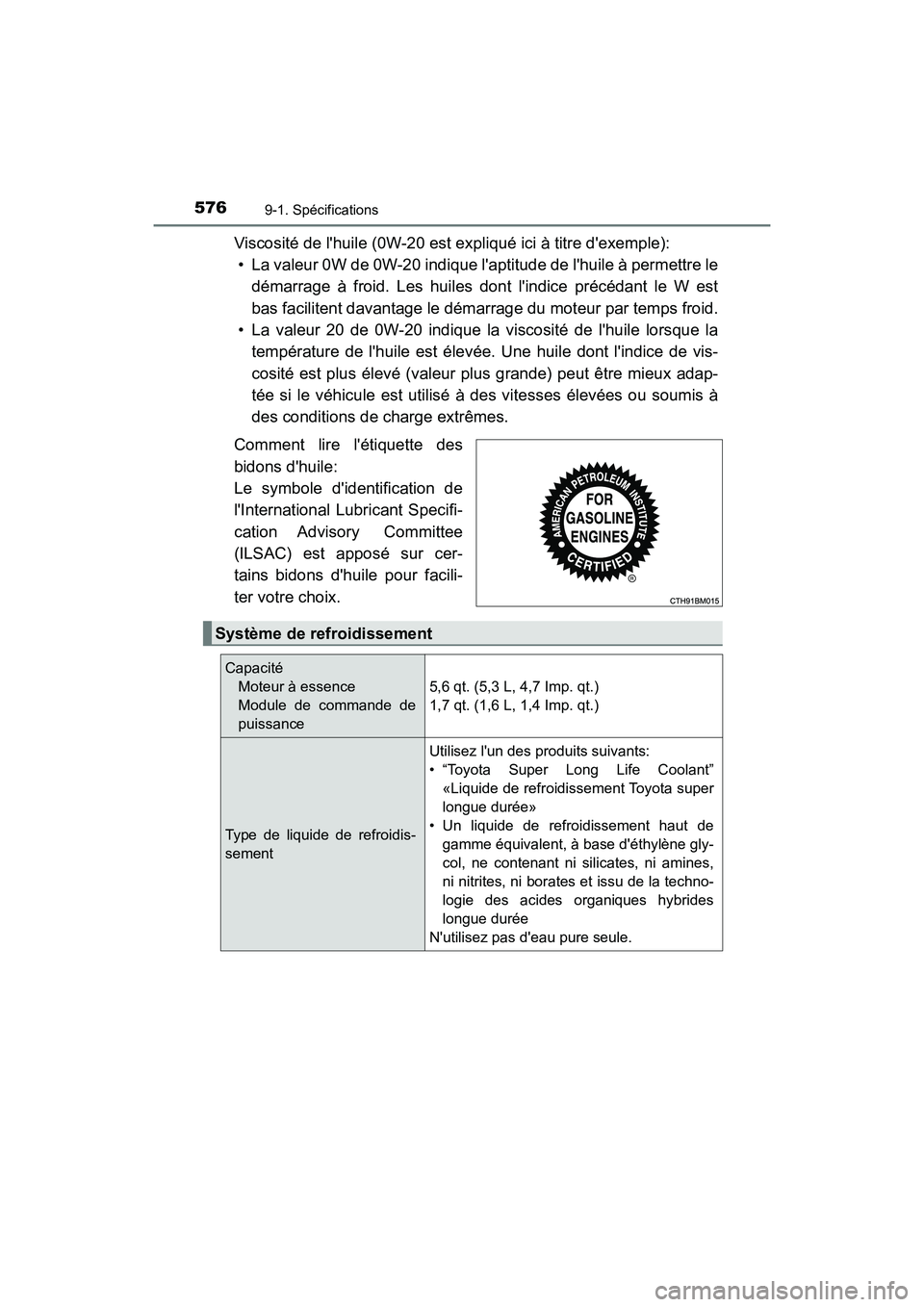

Viscosité de l'huile (0W-20 est expliqué ici à titre d'exemple):
• La valeur 0W de 0W-20 indique l'aptitude de l'huile à permettre le
démarrage à froid. Les huiles dont l'indice précédant le W est
bas facilitent davantage le déma rrage du moteur par temps froid.
• La valeur 20 de 0W-20 indique la viscosité de l'huile lorsque la
température de l'huile est élevée. Une huile dont l'indice de vis-
cosité est plus élevé (valeur plus grande) peut être mieux adap-
tée si le véhicule est utilisé à des vitesses élevées ou soumis à
des conditions de charge extrêmes.
Comment lire l'étiquette des
bidons d'huile:
Le symbole d'identification de
l'International Lubricant Specifi-
cation Advisory Committee
(ILSAC) est apposé sur cer-
tains bidons d'huile pour facili-
ter votre choix.
Système de refroidissement
Capacité
Moteur à essence
Module de commande de
puissance
5,6 qt. (5,3 L, 4,7 Imp. qt.)
1,7 qt. (1,6 L, 1,4 Imp. qt.)
Type de liquide de refroidis-
sement
Utilisez l'un des produits suivants:
• “Toyota Super Long Life Coolant”
«Liquide de refroidissement Toyota super
longue durée»
• Un liquide de refroidissement haut de
gamme équivalent, à base d'éthylène gly-
col, ne contenant ni silicates, ni amines,
ni nitrites, ni borates et issu de la techno-
logie des acides organiques hybrides
longue durée
N'utilisez pas d'eau pure seule.

5779-1. Spécifications
9
Caractéristiques du véhicule
PRIUS c_D (OM52G95D)

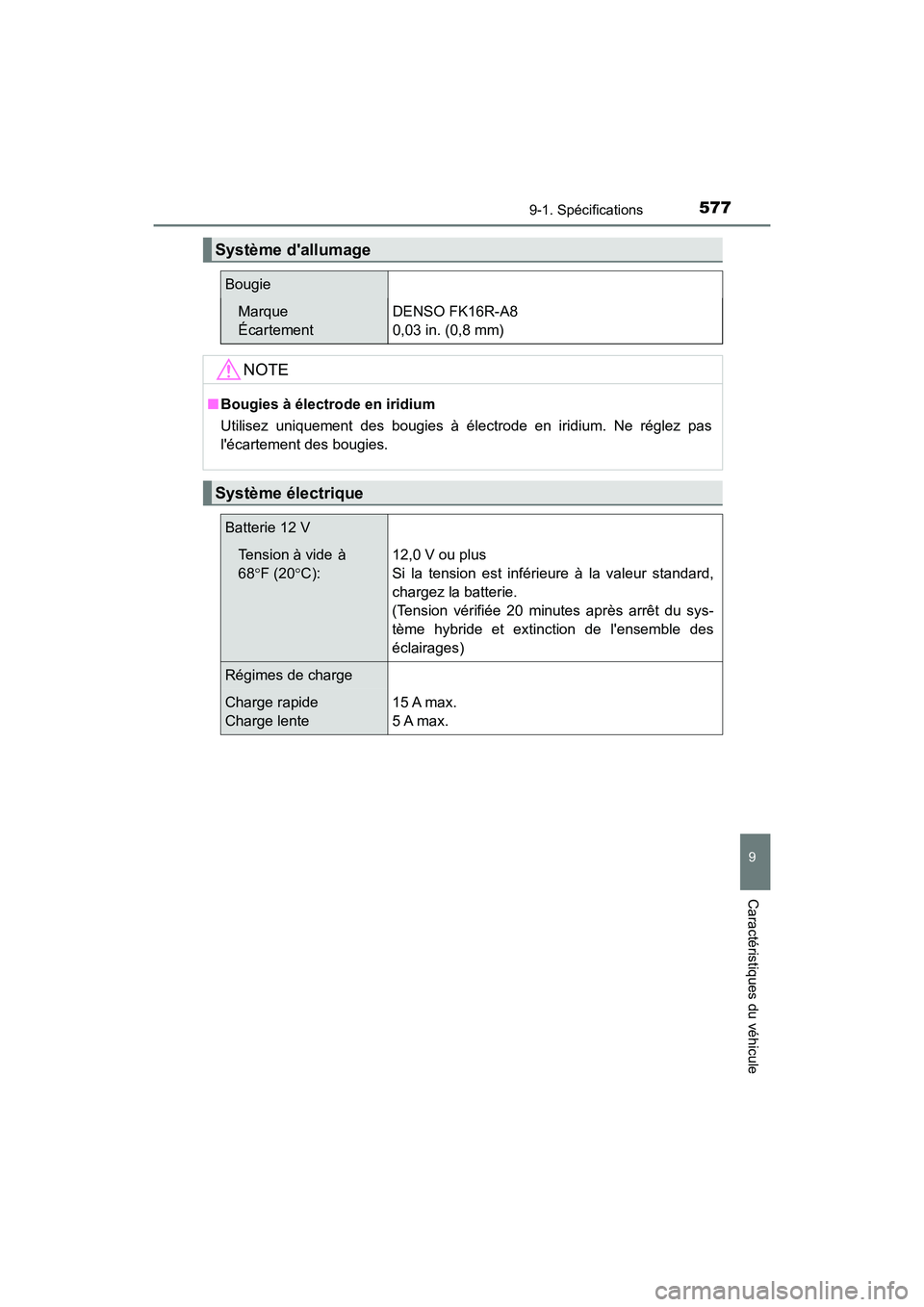

Système d'allumage
Bougie
Marque
Écartement
DENSO FK16R-A8
0,03 in. (0,8 mm)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas
l'écartement des bougies.
Système électrique
Batterie 12 V
Tension à vide à
68 F (20C):
12,0 V ou plus
Si la tension est inférieure à la valeur standard,
chargez la batterie.
(Tension vérifiée 20 minutes après arrêt du sys-
tème hybride et extinction de l'ensemble des
éclairages)
Régimes de charge
Charge rapide
Charge lente
15 A max.
5 A max.

5789-1. Spécifications
PRIUS c_D (OM52G95D)
*: La contenance en liquide est une quantité de référence. Si un remplace-
ment est nécessaire, contactez votre concessionnaire Toyota.
*1: Hauteur minimum de la pédale lorsqu'elle est soumise à une force verti-
cale de 66 lbf (294 N, 30 kgf), lorsque le système hybride fonctionne
*2: Course du levier du frein de stationnement lorsqu'il est levé avec une force
de 45 lbf (200 N, 20 kgf)

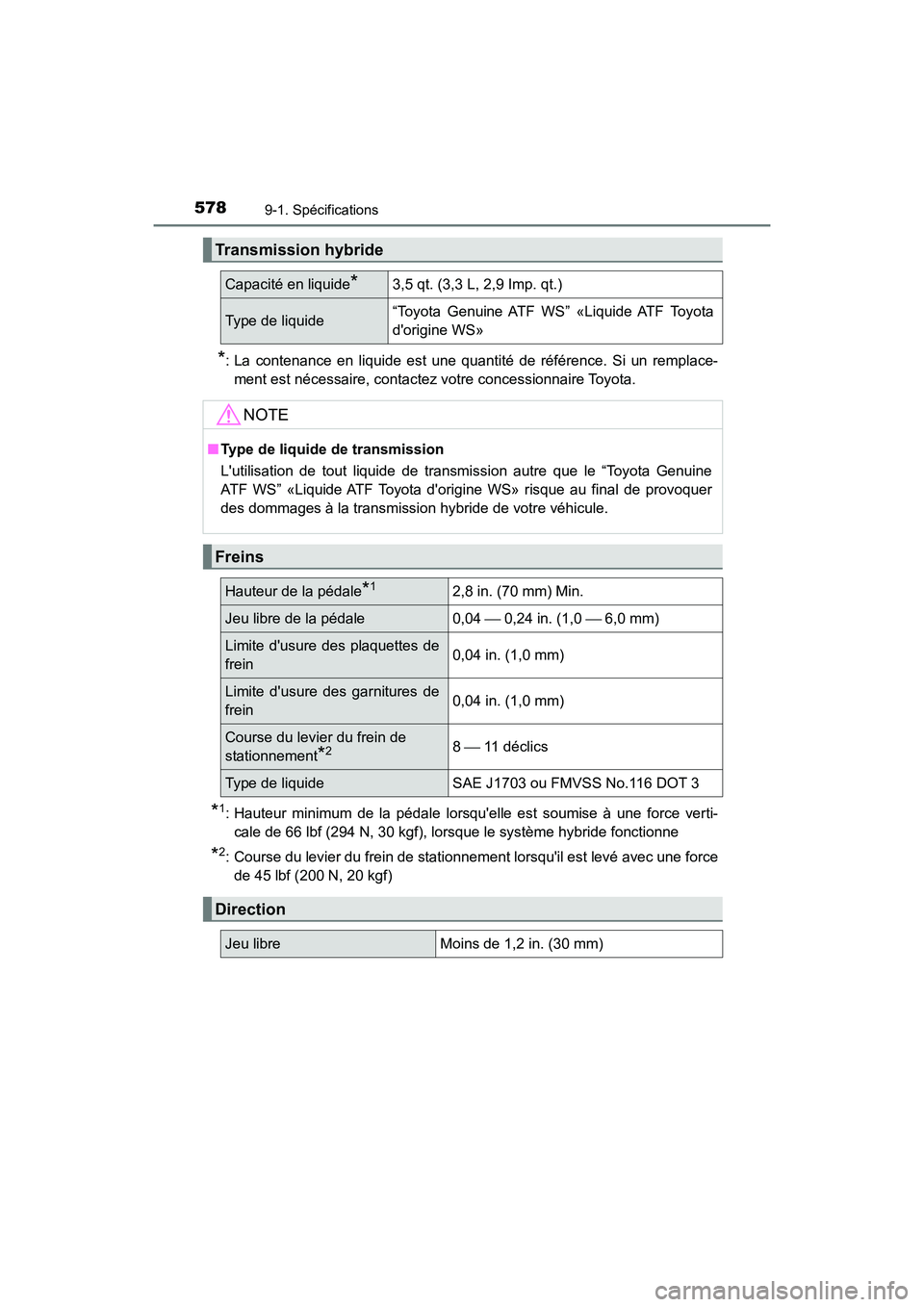

Transmission hybride
Capacité en liquide*3,5 qt. (3,3 L, 2,9 Imp. qt.)
Type de liquide “Toyota Genuine ATF WS” «Liquide ATF Toyota
d'origine WS»
NOTE
■ Type de liquide de transmission
L'utilisation de tout liquide de transmission autre que le “Toyota Genuine
ATF WS” «Liquide ATF Toyota d'origine WS» risque au final de provoquer
des dommages à la transmission hybride de votre véhicule.
Freins
Hauteur de la pédale*12,8 in. (70 mm) Min.
Jeu libre de la pédale 0,04  0,24 in. (1,0  6,0 mm)
Limite d'usure des plaquettes de
frein 0,04 in. (1,0 mm)
Limite d'usure des garnitures de
frein 0,04 in. (1,0 mm)
Course du levier du frein de
stationnement*28  11 déclics
Type de liquide SAE J1703 ou FMVSS No.116 DOT 3
Direction
Jeu libre Moins de 1,2 in. (30 mm)
