5398-2. Mesures à prendre en cas d'urgence
8
En cas de problème
PRIUS c_D (OM52G95D)
*: Manivelle de cric, clé à écrou de roue et anneau de remorquage

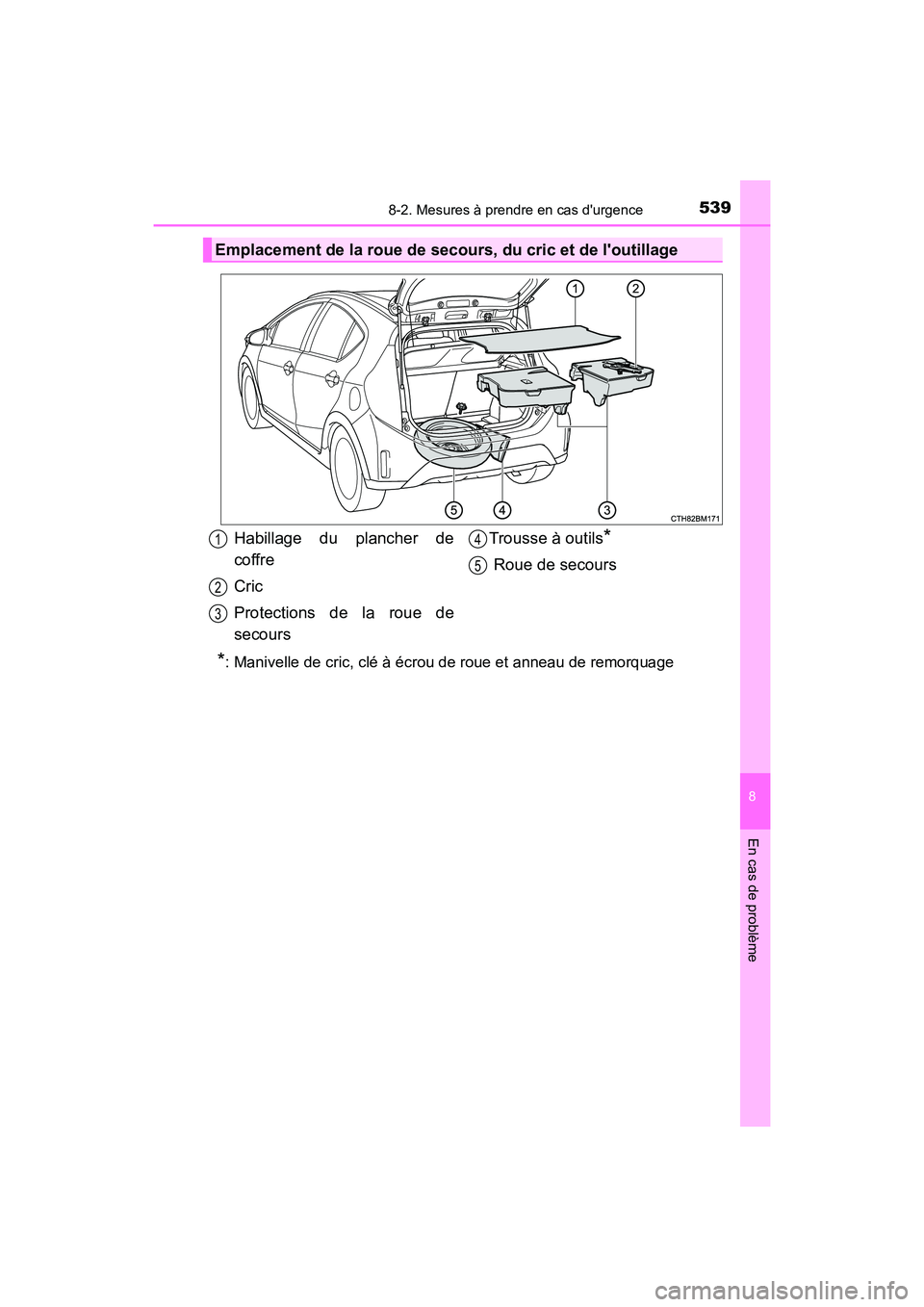

Emplacement de la roue de secours, du cric et de l'outillage
Habillage du plancher de
coffre
Cric
Protections de la roue de
secours
Trousse à outils*
Roue de secours
1
2
3
4
5

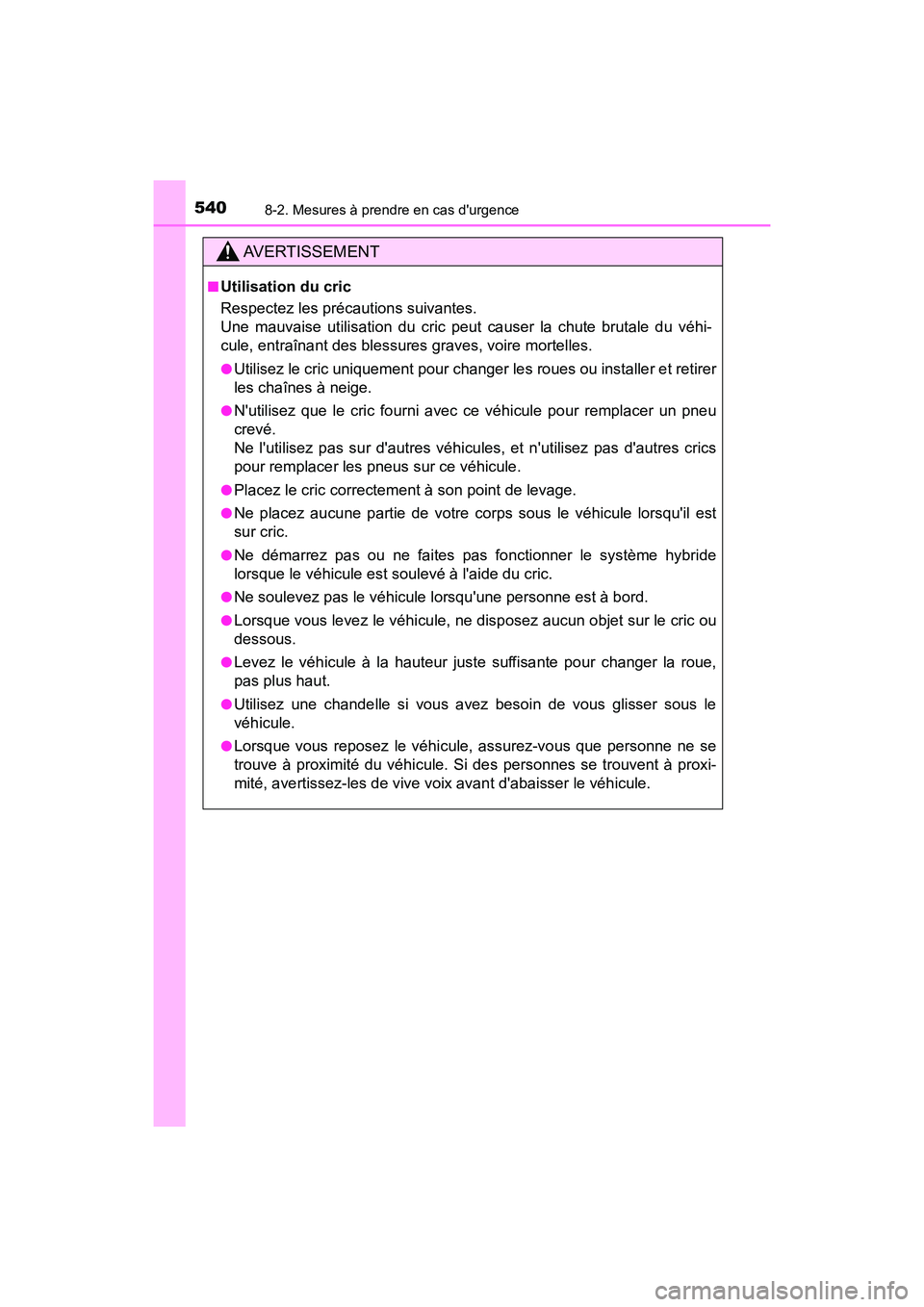

5408-2. Mesures à prendre en cas d'urgence
PRIUS c_D (OM52G95D)
AVERTISSEMENT
■Utilisation du cric
Respectez les précautions suivantes.
Une mauvaise utilisation du cric peut causer la chute brutale du véhi-
cule, entraînant des blessures graves, voire mortelles.
●Utilisez le cric uniquement pour changer les roues ou installer et retirer
les chaînes à neige.
●N'utilisez que le cric fo urni avec ce véhicule pour remplacer un pneu
crevé.
Ne l'utilisez pas su r d'autres véhicules, et n'utilisez pas d'autres crics
pour remplacer les pneus sur ce véhicule.
●Placez le cric correctement à son point de levage.
●Ne placez aucune partie de votre corps sous le véhicule lorsqu'il est
sur cric.
●Ne démarrez pas ou ne faites pas fonctionner le système hybride
lorsque le véhicule est soulevé à l'aide du cric.
●Ne soulevez pas le véhicule lorsqu'une personne est à bord.
●Lorsque vous levez le véhicule, ne disposez aucun objet sur le cric ou
dessous.
●Levez le véhicule à la hauteur juste suffisante pour changer la roue,
pas plus haut.
●Utilisez une chandelle si vous avez besoin de vous glisser sous le
véhicule.
●Lorsque vous reposez le véhicule, assurez-vous que personne ne se
trouve à proximité du véhicule. Si des personnes se trouvent à proxi-
mité, avertissez-les de vive voix avant d'abaisser le véhicule.

5418-2. Mesures à prendre en cas d'urgence
8
En cas de problème
PRIUS c_D (OM52G95D)

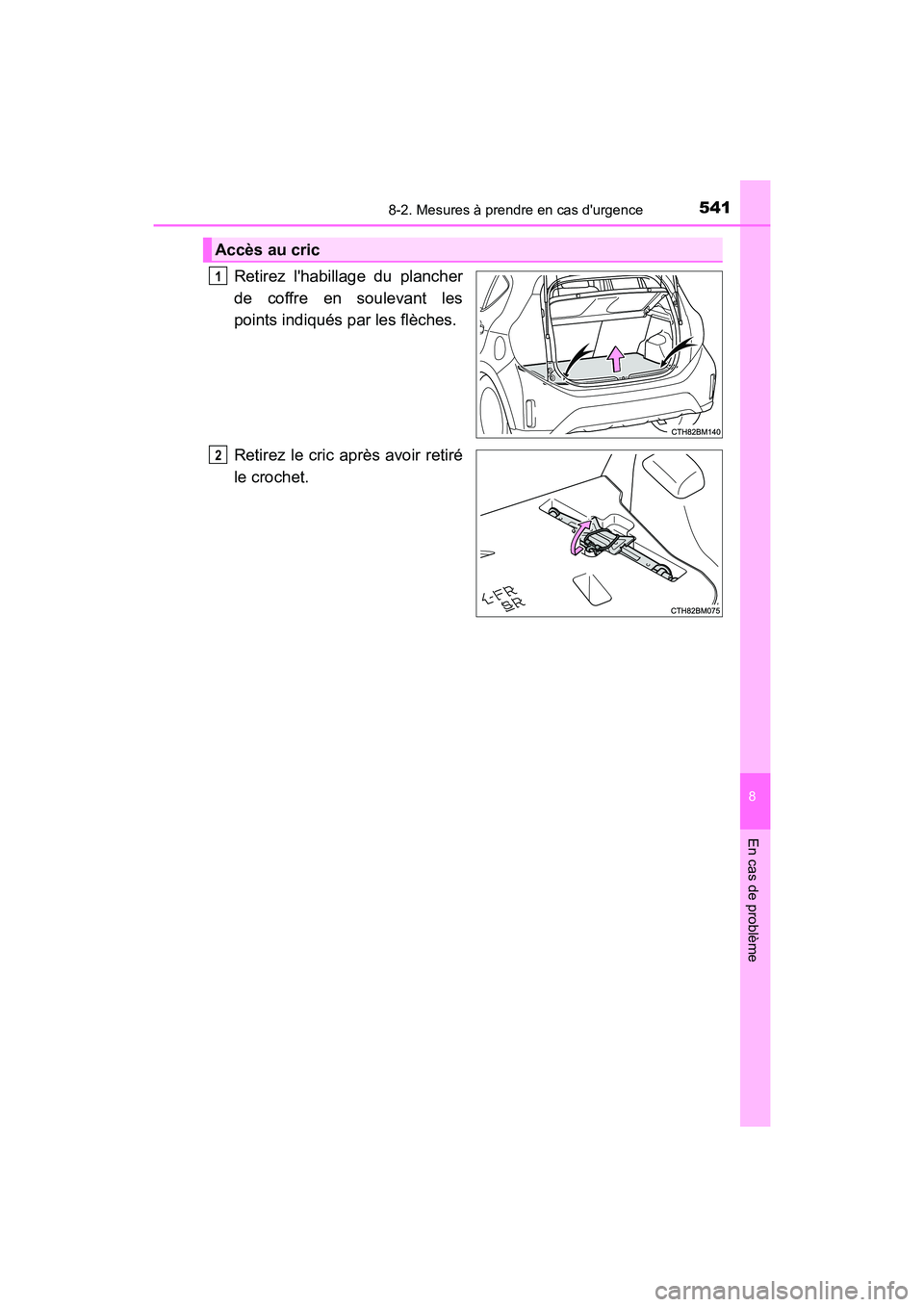

Retirez l'habillage du plancher
de coffre en soulevant les
points indiqués par les flèches.
Retirez le cric après avoir retiré
le crochet.
Accès au cric
1
2

5428-2. Mesures à prendre en cas d'urgence
PRIUS c_D (OM52G95D)

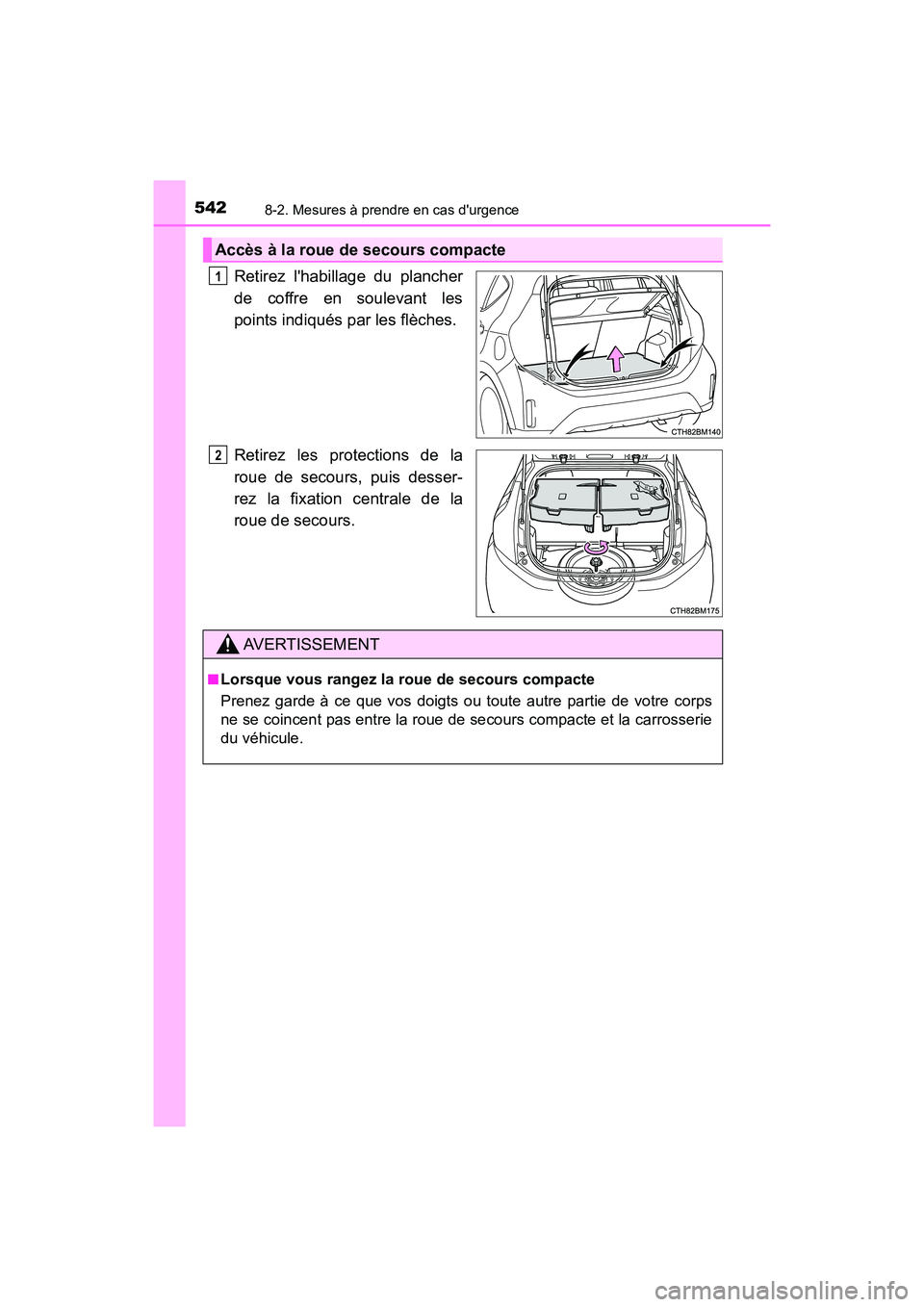

Retirez l'habillage du plancher
de coffre en soulevant les
points indiqués par les flèches.
Retirez les protections de la
roue de secours, puis desser-
rez la fixation centrale de la
roue de secours.
Accès à la roue de secours compacte
1
2
AVERTISSEMENT
■Lorsque vous rangez la roue de secours compacte
Prenez garde à ce que vos doigts ou toute autre partie de votre corps
ne se coincent pas entre la roue de secours compacte et la carrosserie
du véhicule.

5438-2. Mesures à prendre en cas d'urgence
8
En cas de problème
PRIUS c_D (OM52G95D)

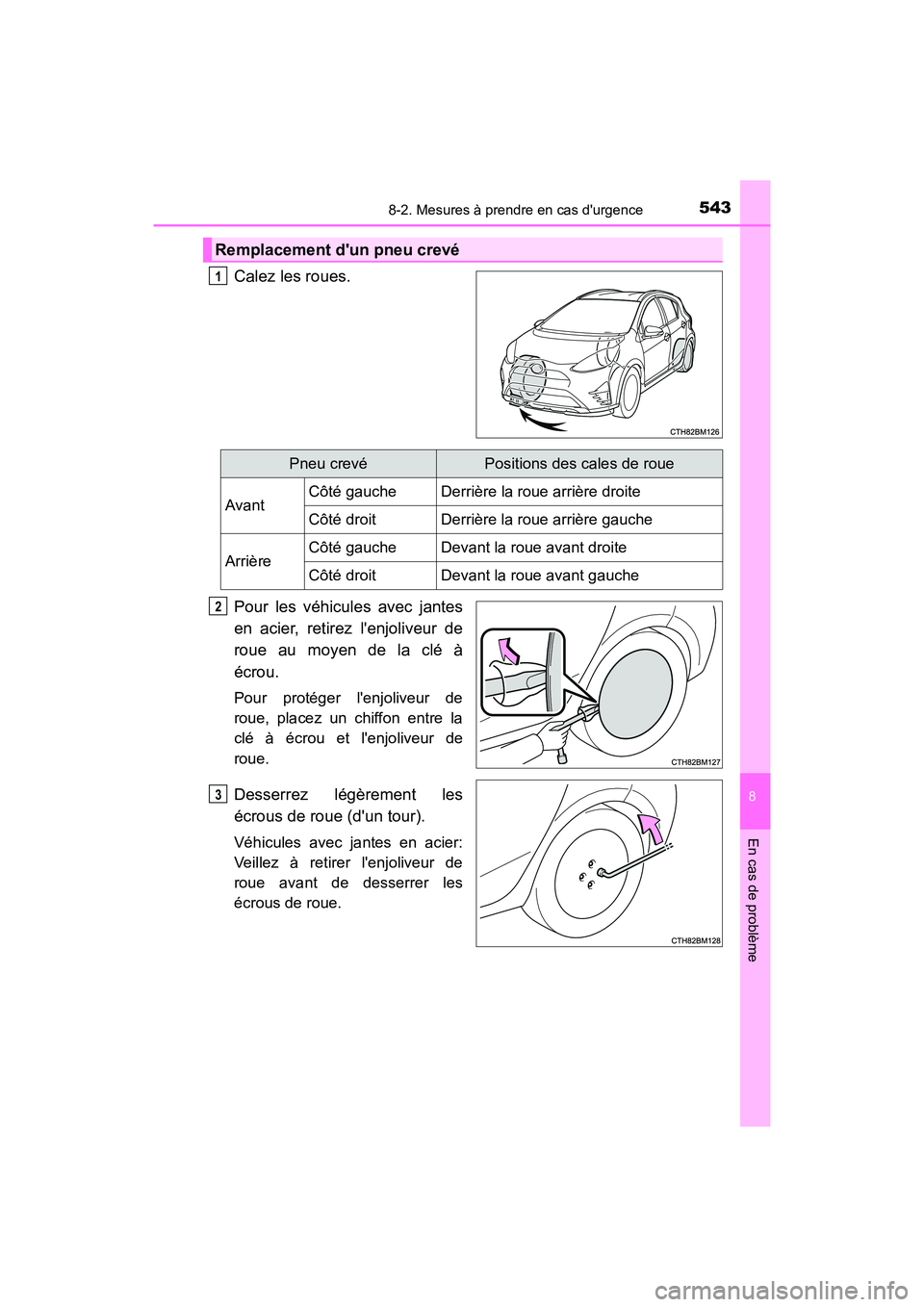

Calez les roues.
Pour les véhicules avec jantes
en acier, retirez l'enjoliveur de
roue au moyen de la clé à
écrou.
Pour protéger l'enjoliveur de
roue, placez un chiffon entre la
clé à écrou et l'enjoliveur de
roue.
Desserrez légèrement les
écrous de roue (d'un tour).
Véhicules avec jantes en acier:
Veillez à retirer l'enjoliveur de
roue avant de desserrer les
écrous de roue.
Remplacement d'un pneu crevé
1
Pneu crevéPositions des cales de roue
AvantCôté gaucheDerrière la roue arrière droite
Côté droitDerrière la roue arrière gauche
ArrièreCôté gaucheDevant la roue avant droite
Côté droitDevant la roue avant gauche
2
3

5448-2. Mesures à prendre en cas d'urgence
PRIUS c_D (OM52G95D)

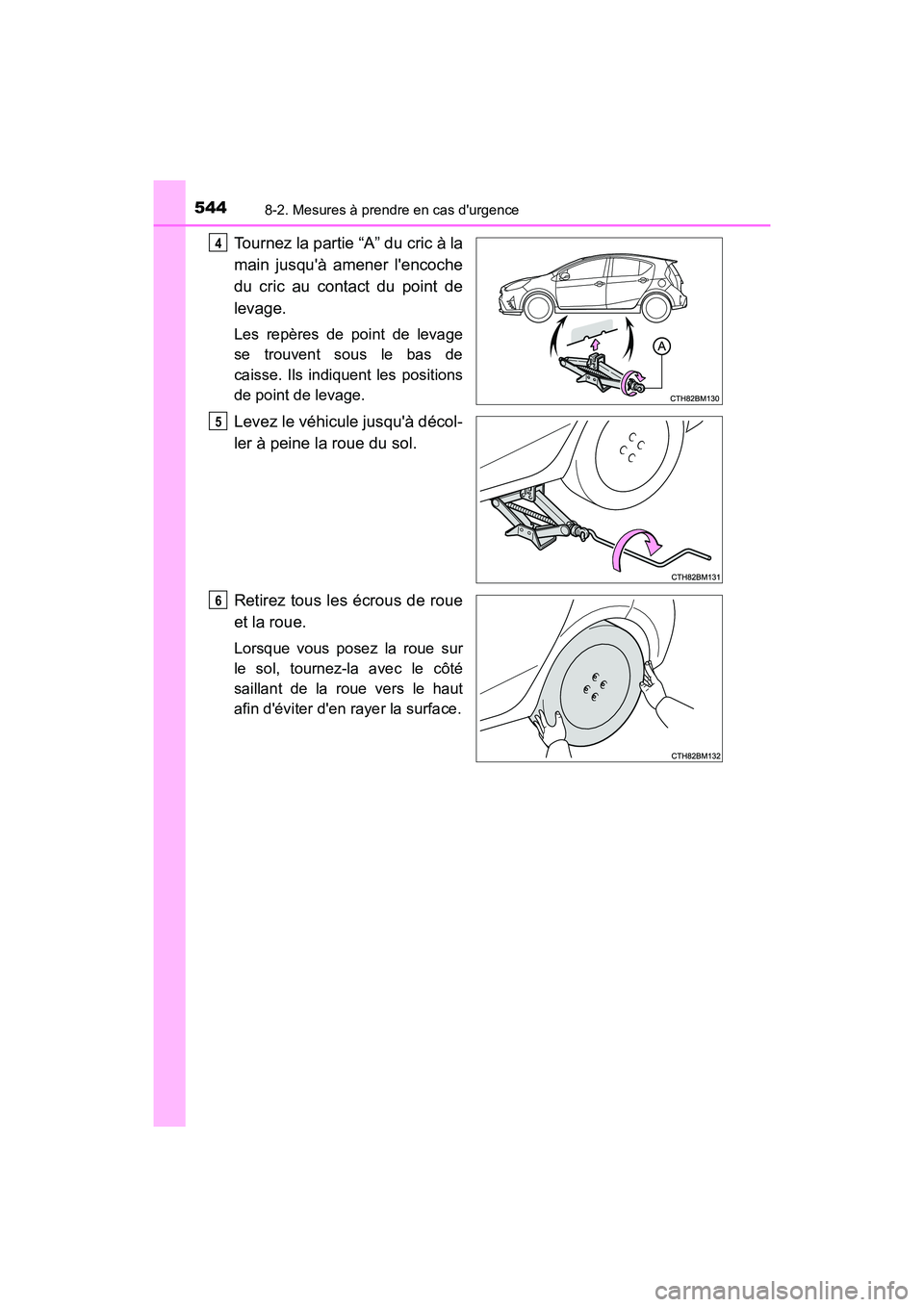

Tournez la partie “A” du cric à la
main jusqu'à amener l'encoche
du cric au contact du point de
levage.
Les repères de point de levage
se trouvent sous le bas de
caisse. Ils indiquent les positions
de point de levage.
Levez le véhicule jusqu'à décol-
ler à peine la roue du sol.
Retirez tous les écrous de roue
et la roue.
Lorsque vous posez la roue sur
le sol, tournez-la avec le côté
saillant de la roue vers le haut
afin d'éviter d'en rayer la surface.
4
5
6

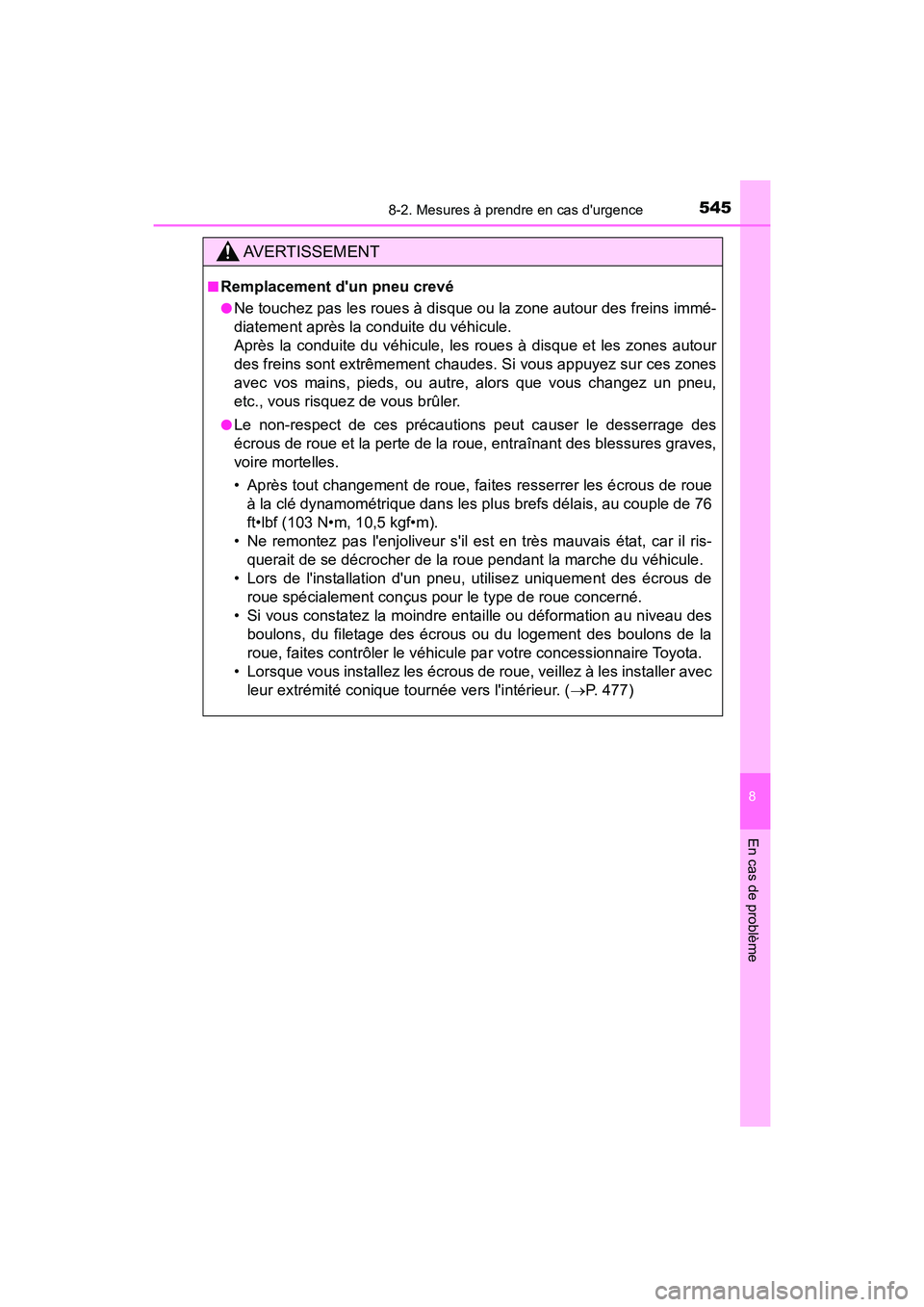

5458-2. Mesures à prendre en cas d'urgence
8
En cas de problème
PRIUS c_D (OM52G95D)
AVERTISSEMENT
■Remplacement d'un pneu crevé
●Ne touchez pas les roues à disque ou la zone autour des freins immé-
diatement après la conduite du véhicule.
Après la conduite du véhicule, les roues à disque et les zones autour
des freins sont extrêmement chaudes. Si vous appuyez sur ces zones
avec vos mains, pieds, ou autre, alors que vous changez un pneu,
etc., vous risquez de vous brûler.
●Le non-respect de ces précautions peut causer le desserrage des
écrous de roue et la perte de la roue, entraînant des blessures graves,
voire mortelles.
• Après tout changement de roue, faites resserrer les écrous de roue
à la clé dynamométrique dans les plus brefs délais, au couple de 76
ft•lbf (103 N•m, 10,5 kgf•m).
• Ne remontez pas l'enjoliveur s'il est en très mauvais état, car il ris-
querait de se décrocher de la roue pendant la marche du véhicule.
• Lors de l'installation d'un pneu, utilisez uniquement des écrous de
roue spécialement conçus pour le type de roue concerné.
• Si vous constatez la moindre entaille ou déformation au niveau des
boulons, du filetage des écrous ou du logement des boulons de la
roue, faites contrôler le véhicule par votre concessionnaire Toyota.
• Lorsque vous inst allez les écrous de roue, veillez à les installer avec
leur extrémité conique tournée vers l'intérieur. ( P. 4 7 7 )

5468-2. Mesures à prendre en cas d'urgence
PRIUS c_D (OM52G95D)

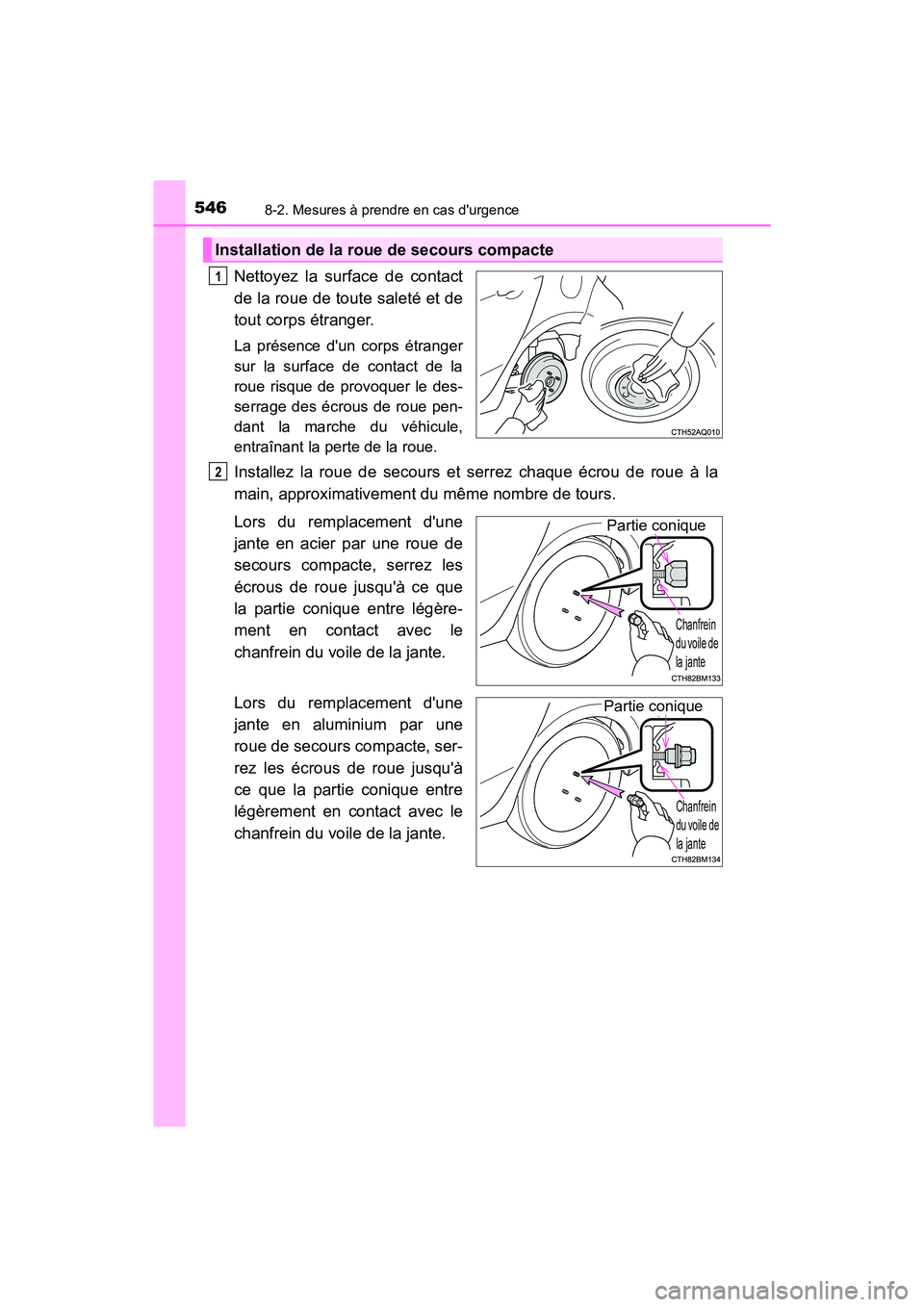

Nettoyez la surface de contact
de la roue de toute saleté et de
tout corps étranger.
La présence d'un corps étranger
sur la surface de contact de la
roue risque de provoquer le des-
serrage des écrous de roue pen-
dant la marche du véhicule,
entraînant la perte de la roue.
Installez la roue de secours et serrez chaque écrou de roue à la
main, approximativement du même nombre de tours.
Lors du remplacement d'une
jante en acier par une roue de
secours compacte, serrez les
écrous de roue jusqu'à ce que
la partie conique entre légère-
ment en contact avec le
chanfrein du voile de la jante.
Lors du remplacement d'une
jante en aluminium par une
roue de secours compacte, ser-
rez les écrous de roue jusqu'à
ce que la partie conique entre
légèrement en contact avec le
chanfrein du voile de la jante.
Installation de la roue de secours compacte
1
2
Partie conique
Chanfrein
du voile de
la jante
Partie conique
Chanfrein
du voile de
la jante

5478-2. Mesures à prendre en cas d'urgence
8
En cas de problème
PRIUS c_D (OM52G95D)

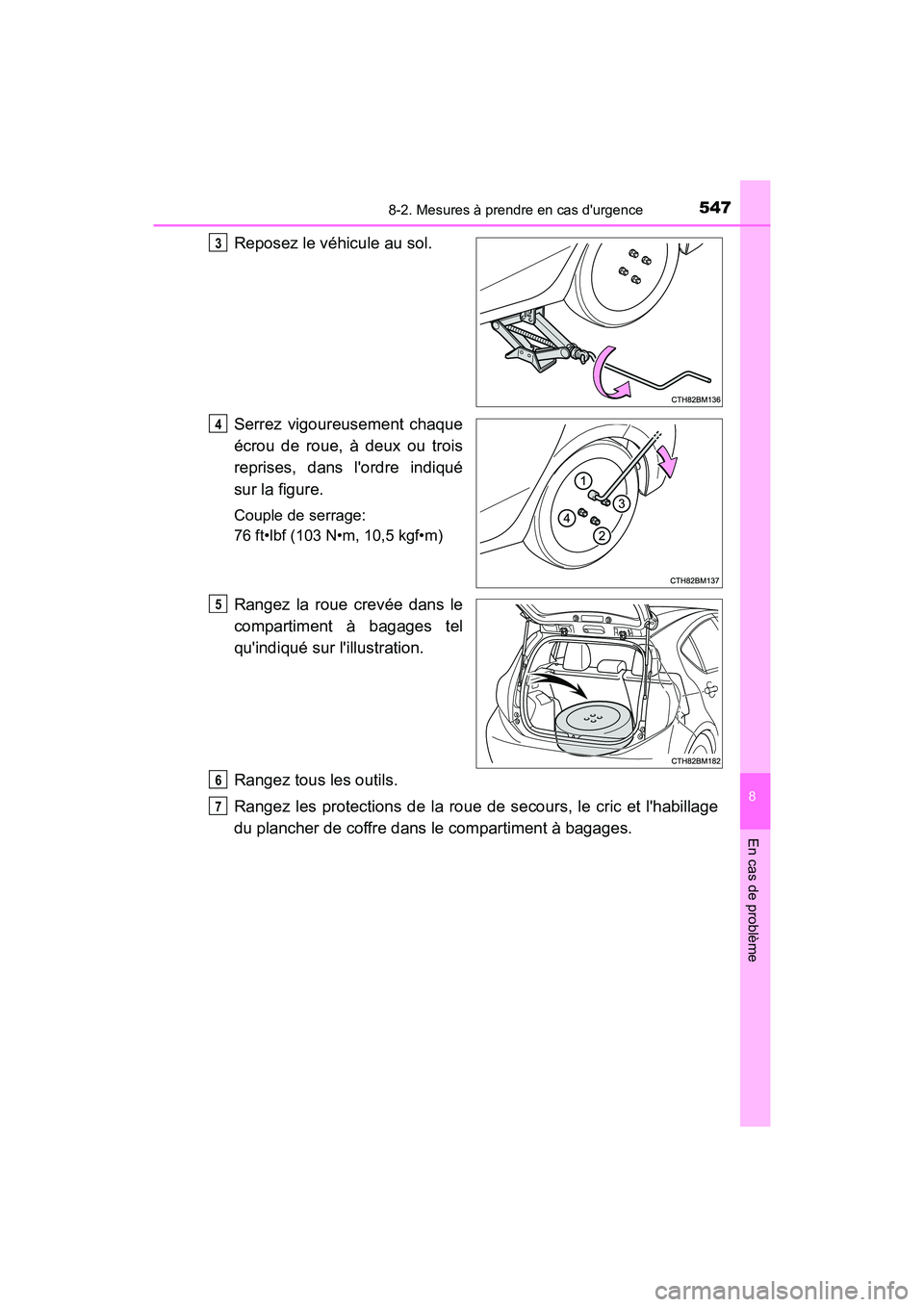

Reposez le véhicule au sol.
Serrez vigoureusement chaque
écrou de roue, à deux ou trois
reprises, dans l'ordre indiqué
sur la figure.
Couple de serrage:
76 ft•lbf (103 N•m, 10,5 kgf•m)
Rangez la roue crevée dans le
compartiment à bagages tel
qu'indiqué sur l'illustration.
Rangez tous les outils.
Rangez les protections de la roue de secours, le cric et l'habillage
du plancher de coffre dans le compartiment à bagages.
3
4
5
6
7

5488-2. Mesures à prendre en cas d'urgence
PRIUS c_D (OM52G95D)

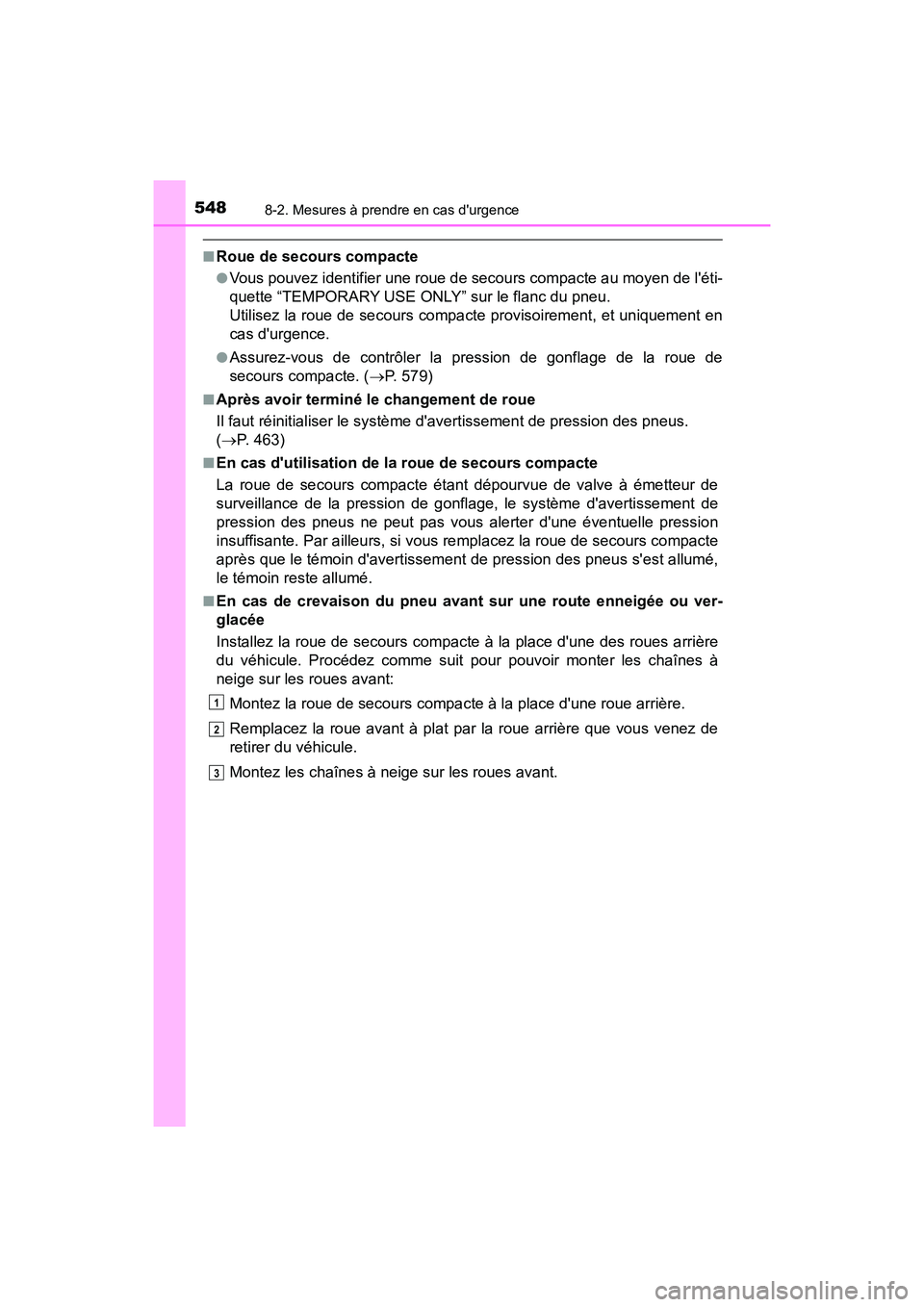

■Roue de secours compacte
●Vous pouvez identifier une roue de secours compacte au moyen de l'éti-
quette “TEMPORARY USE ONLY” sur le flanc du pneu.
Utilisez la roue de secours compacte provisoirement, et uniquement en
cas d'urgence.
●Assurez-vous de contrôler la pression de gonflage de la roue de
secours compacte. ( P. 579)
■Après avoir terminé le changement de roue
Il faut réinitialiser le système d'avertissement de pression des pneus.
( P. 463)
■En cas d'utilisation de la roue de secours compacte
La roue de secours compacte étant dépourvue de valve à émetteur de
surveillance de la pression de gonf lage, le système d'avertissement de
pression des pneus ne peut pas vous alerter d'une éventuelle pression
insuffisante. Par ailleurs, si vous remplacez la roue de secours compacte
après que le témoin d'avertissement de pression des pneus s'est allumé,
le témoin reste allumé.
■En cas de crevaison du pneu avant sur une route enneigée ou ver-
glacée
Installez la roue de secours compacte à la place d'une des roues arrière
du véhicule. Procédez comme suit pour pouvoir monter les chaînes à
neige sur les roues avant:
Montez la roue de secours compac te à la place d'une roue arrière.
Remplacez la roue avant à plat par la roue arrière que vous venez de
retirer du véhicule.
Montez les chaînes à neige sur les roues avant.
1
2
3
