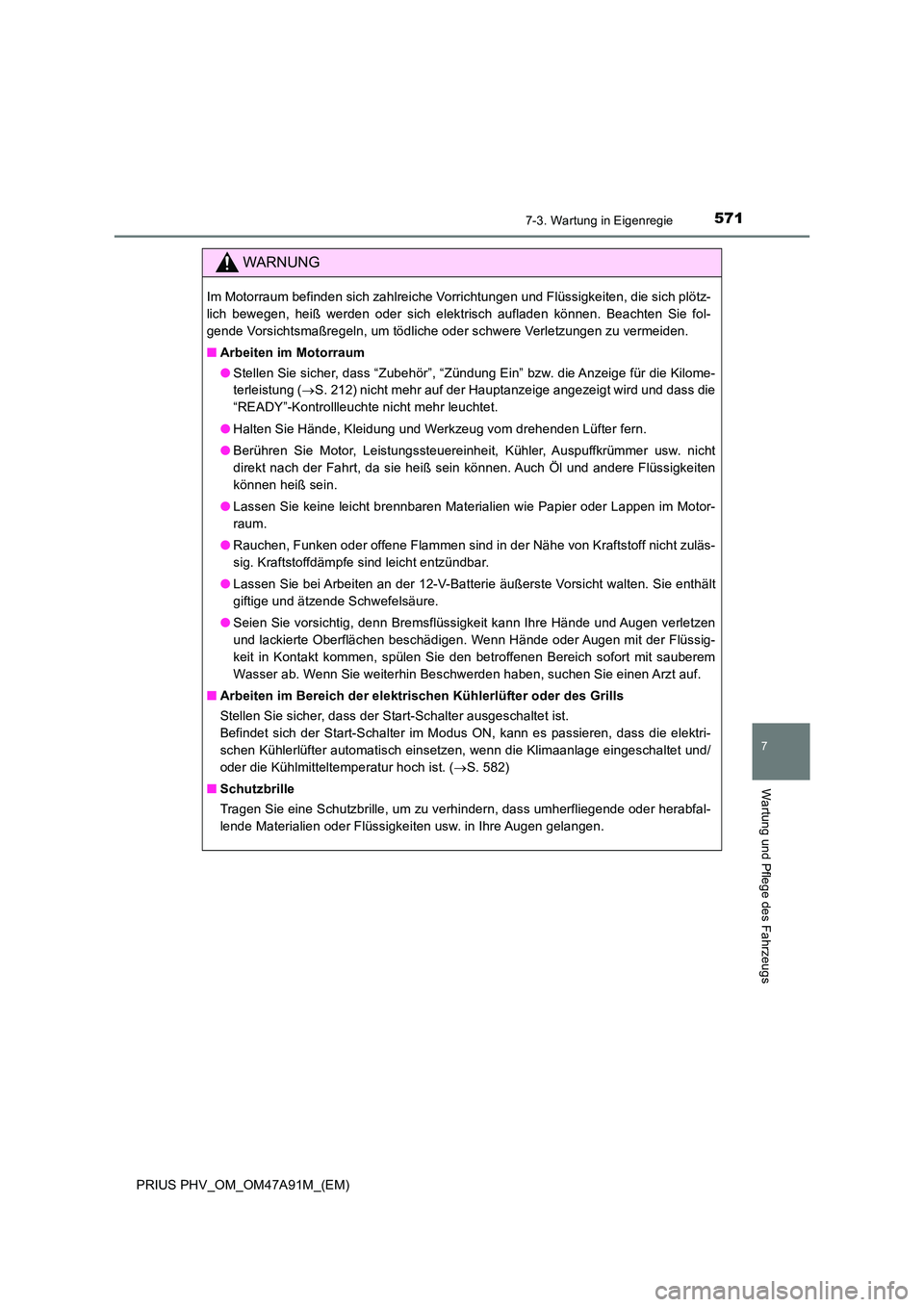

5717-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs
WARNUNG
Im Motorraum befinden sich zahlreiche Vorrichtungen und Flüssigkeiten, die sich plötz-
lich bewegen, heiß werden oder sich elektrisch aufladen können. Beachten Sie fol-
gende Vorsichtsmaßregeln, um tödliche oder schwere Verletzungen zu vermeiden.
■ Arbeiten im Motorraum
● Stellen Sie sicher, dass “Zubehör”, “Zündung Ein” bzw. die Anzeige für die Kilome-
terleistung ( S. 212) nicht mehr auf der Hauptanzeige angezeigt wird und dass die
“READY”-Kontrollleuchte nicht mehr leuchtet.
● Halten Sie Hände, Kleidung und Werkzeug vom drehenden Lüfter fern.
● Berühren Sie Motor, Leistungssteuereinheit, Kühler, Auspuffkrümmer usw. nicht
direkt nach der Fahrt, da sie heiß sein können. Auch Öl und andere Flüssigkeiten
können heiß sein.
● Lassen Sie keine leicht brennbaren Materialien wie Papier oder Lappen im Motor-
raum.
● Rauchen, Funken oder offene Flammen sind in der Nähe von Kraftstoff nicht zuläs-
sig. Kraftstoffdämpfe sind leicht entzündbar.
● Lassen Sie bei Arbeiten an der 12-V-Batterie äußerste Vorsicht walten. Sie enthält
giftige und ätzende Schwefelsäure.
● Seien Sie vorsichtig, denn Bremsflüssigkeit kann Ihre Hände und Augen verletzen
und lackierte Oberflächen beschädigen. Wenn Hände oder Augen mit der Flüssig-
keit in Kontakt kommen, spülen Sie den betroffenen Bereich sofort mit sauberem
Wasser ab. Wenn Sie weiterhin Beschwerden haben, suchen Sie einen Arzt auf.
■ Arbeiten im Bereich der elektrischen Kühlerlüfter oder des Grills
Stellen Sie sicher, dass der Start-Schalter ausgeschaltet ist.
Befindet sich der Start-Schalter im Modus ON, kann es passieren, dass die elektri-
schen Kühlerlüfter automatisch einsetzen, wenn die Klimaanlage eingeschaltet und/
oder die Kühlmitteltemperatur hoch ist. ( S. 582)
■ Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhindern, dass umherfliegende oder herabfal-
lende Materialien oder Flüssigkeiten usw. in Ihre Augen gelangen.

5727-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)

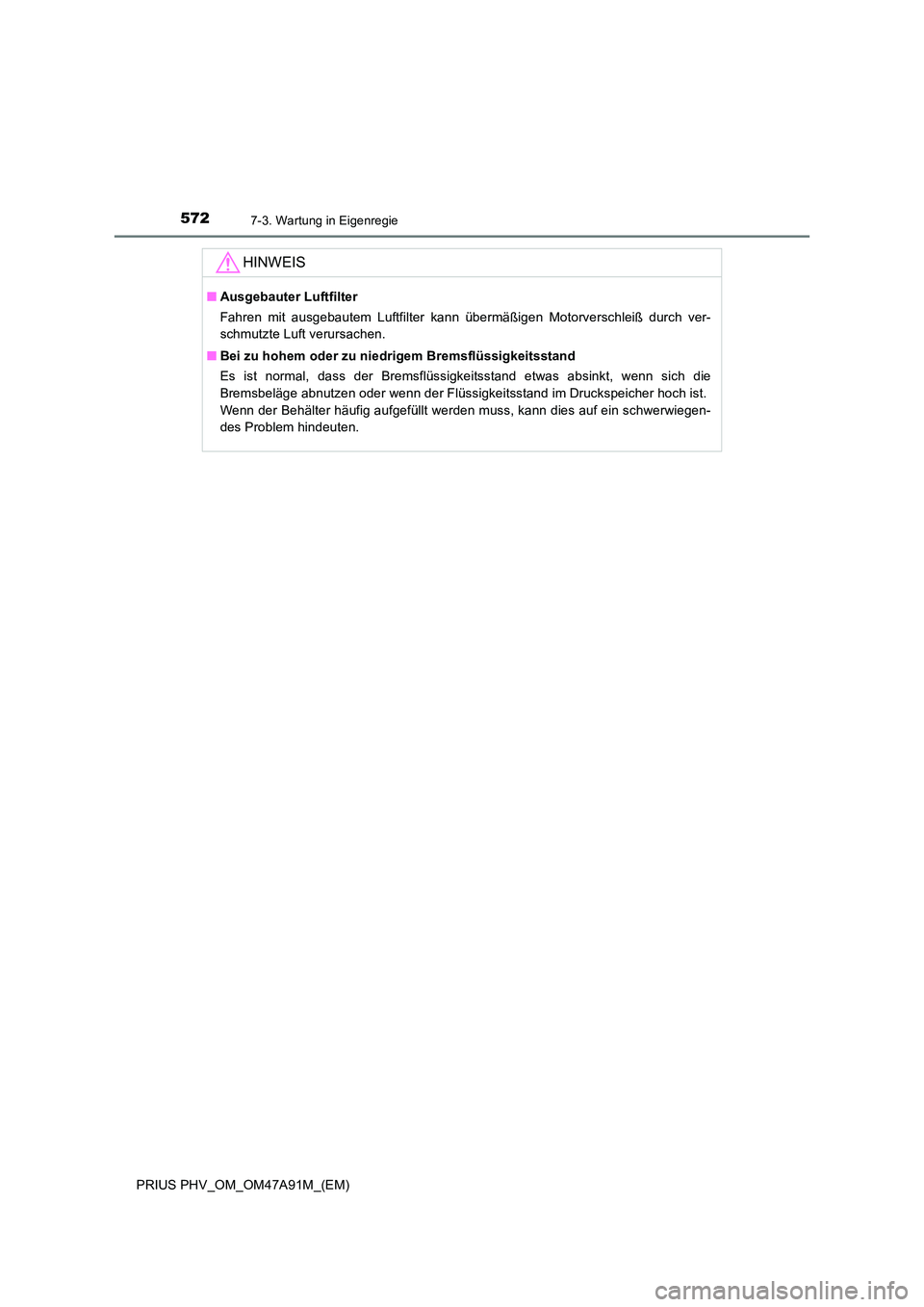

HINWEIS
■Ausgebauter Luftfilter
Fahren mit ausgebautem Luftfilter kann übermäßigen Motorverschleiß durch ver-
schmutzte Luft verursachen.
■ Bei zu hohem oder zu niedrigem Bremsflüssigkeitsstand
Es ist normal, dass der Bremsflüssigkeitsstand etwas absinkt, wenn sich die
Bremsbeläge abnutzen oder wenn der Flüssigkeitsstand im Druckspeicher hoch ist.
Wenn der Behälter häufig aufgefüllt werden muss, kann dies auf ein schwerwiegen-
des Problem hindeuten.

5737-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs

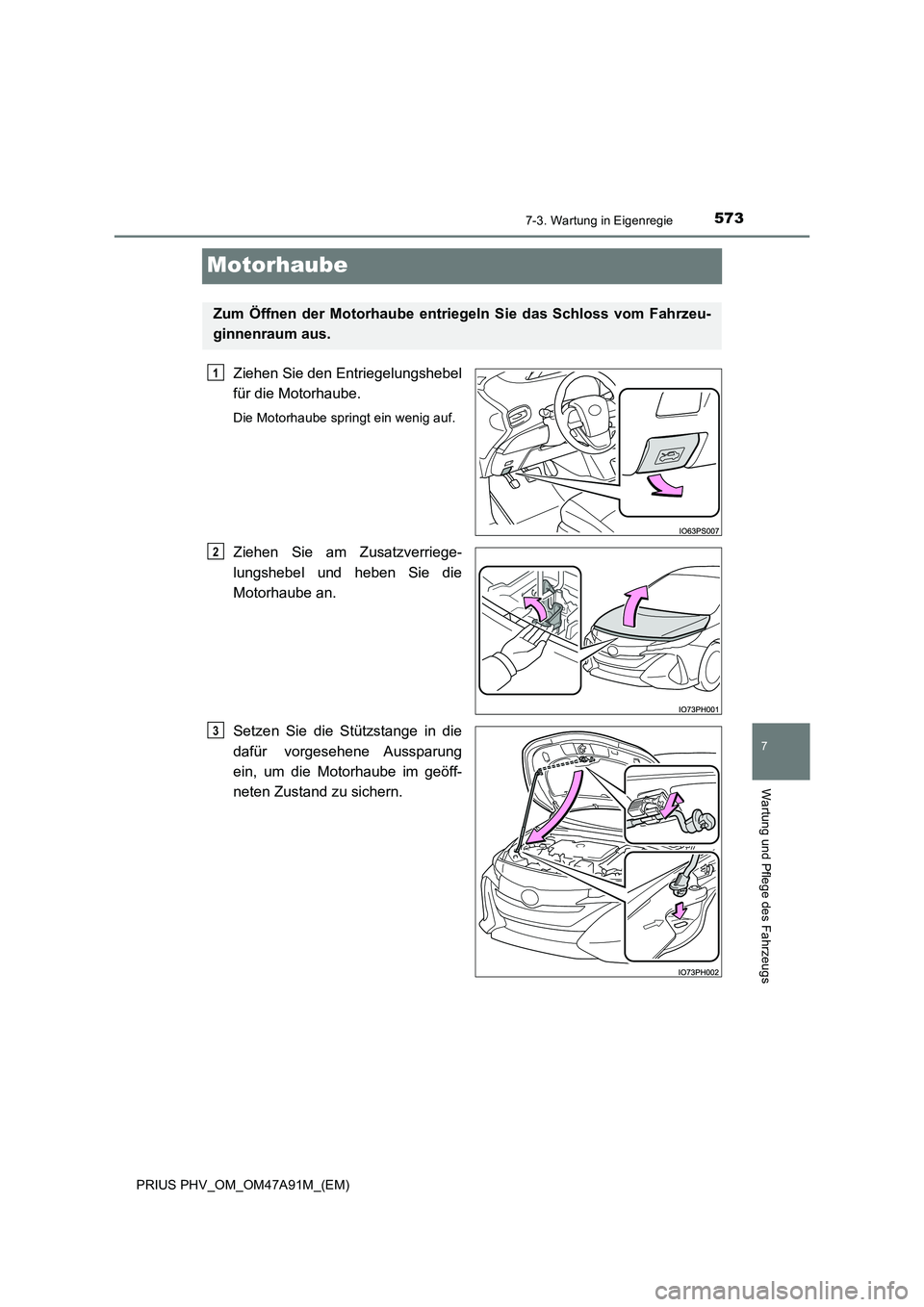

Motorhaube
Ziehen Sie den Entriegelungshebel
für die Motorhaube.
Die Motorhaube springt ein wenig auf.
Ziehen Sie am Zusatzverriege-
lungshebel und heben Sie die
Motorhaube an.
Setzen Sie die Stützstange in die
dafür vorgesehene Aussparung
ein, um die Motorhaube im geöff-
neten Zustand zu sichern.
Zum Öffnen der Motorhaube entriegeln Sie das Schloss vom Fahrzeu-
ginnenraum aus.
1
2
3

5747-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)

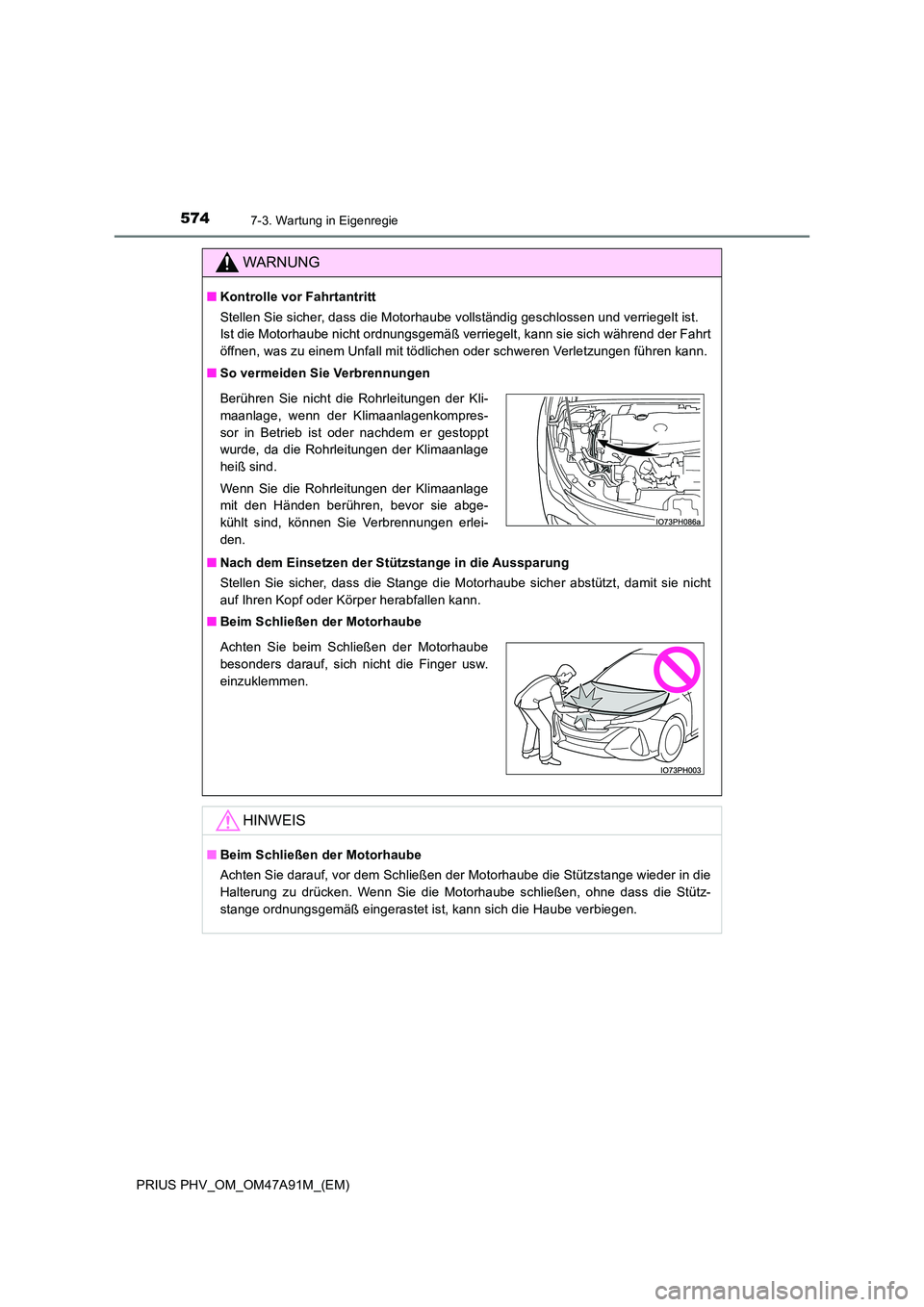

WARNUNG
■Kontrolle vor Fahrtantritt
Stellen Sie sicher, dass die Motorhaube vollständig geschlossen und verriegelt ist.
Ist die Motorhaube nicht ordnungsgemäß verriegelt, kann sie sich während der Fahrt
öffnen, was zu einem Unfall mit tödlichen oder schweren Verletzungen führen kann.
■ So vermeiden Sie Verbrennungen
■ Nach dem Einsetzen der Stützstange in die Aussparung
Stellen Sie sicher, dass die Stange die Motorhaube sicher abstützt, damit sie nicht
auf Ihren Kopf oder Körper herabfallen kann.
■ Beim Schließen der Motorhaube
HINWEIS
■Beim Schließen der Motorhaube
Achten Sie darauf, vor dem Schließen der Motorhaube die Stützstange wieder in die
Halterung zu drücken. Wenn Sie die Motorhaube schließen, ohne dass die Stütz-
stange ordnungsgemäß eingerastet ist, kann sich die Haube verbiegen.
Berühren Sie nicht die Rohrleitungen der Kli-
maanlage, wenn der Klimaanlagenkompres-
sor in Betrieb ist oder nachdem er gestoppt
wurde, da die Rohrleitungen der Klimaanlage
heiß sind.
Wenn Sie die Rohrleitungen der Klimaanlage
mit den Händen berühren, bevor sie abge-
kühlt sind, können Sie Verbrennungen erlei-
den.
Achten Sie beim Schließen der Motorhaube
besonders darauf, sich nicht die Finger usw.
einzuklemmen.

5757-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs

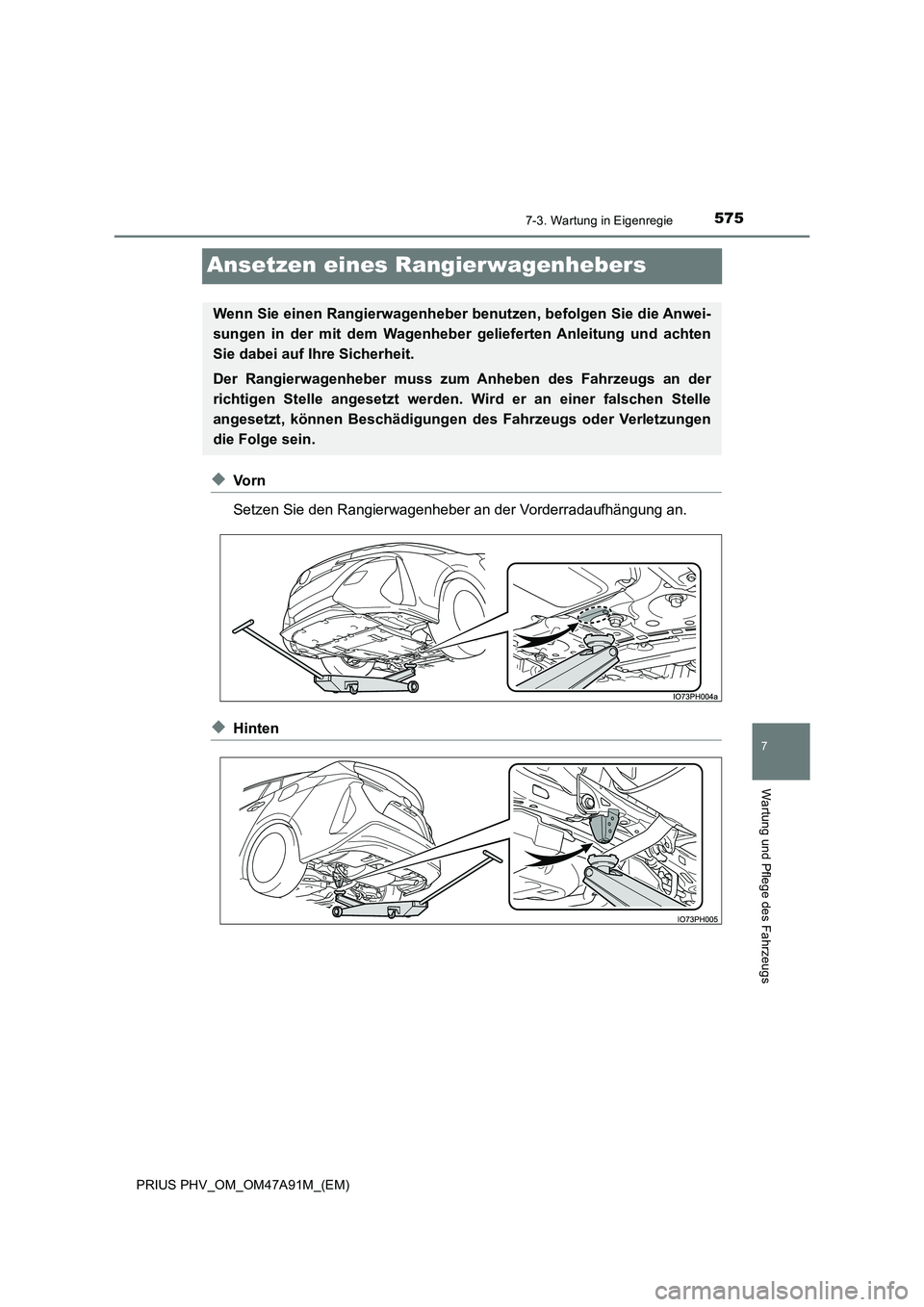

Ansetzen eines Rangierwagenhebers
◆Vo r n
Setzen Sie den Rangierwagenheber an der Vorderradaufhängung an.
◆Hinten
Wenn Sie einen Rangierwagenheber benutzen, befolgen Sie die Anwei-
sungen in der mit dem Wagenheber gelieferten Anleitung und achten
Sie dabei auf Ihre Sicherheit.
Der Rangierwagenheber muss zum Anheben des Fahrzeugs an der
richtigen Stelle angesetzt werden. Wird er an einer falschen Stelle
angesetzt, können Beschädigungen des Fahrzeugs oder Verletzungen
die Folge sein.

5767-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)

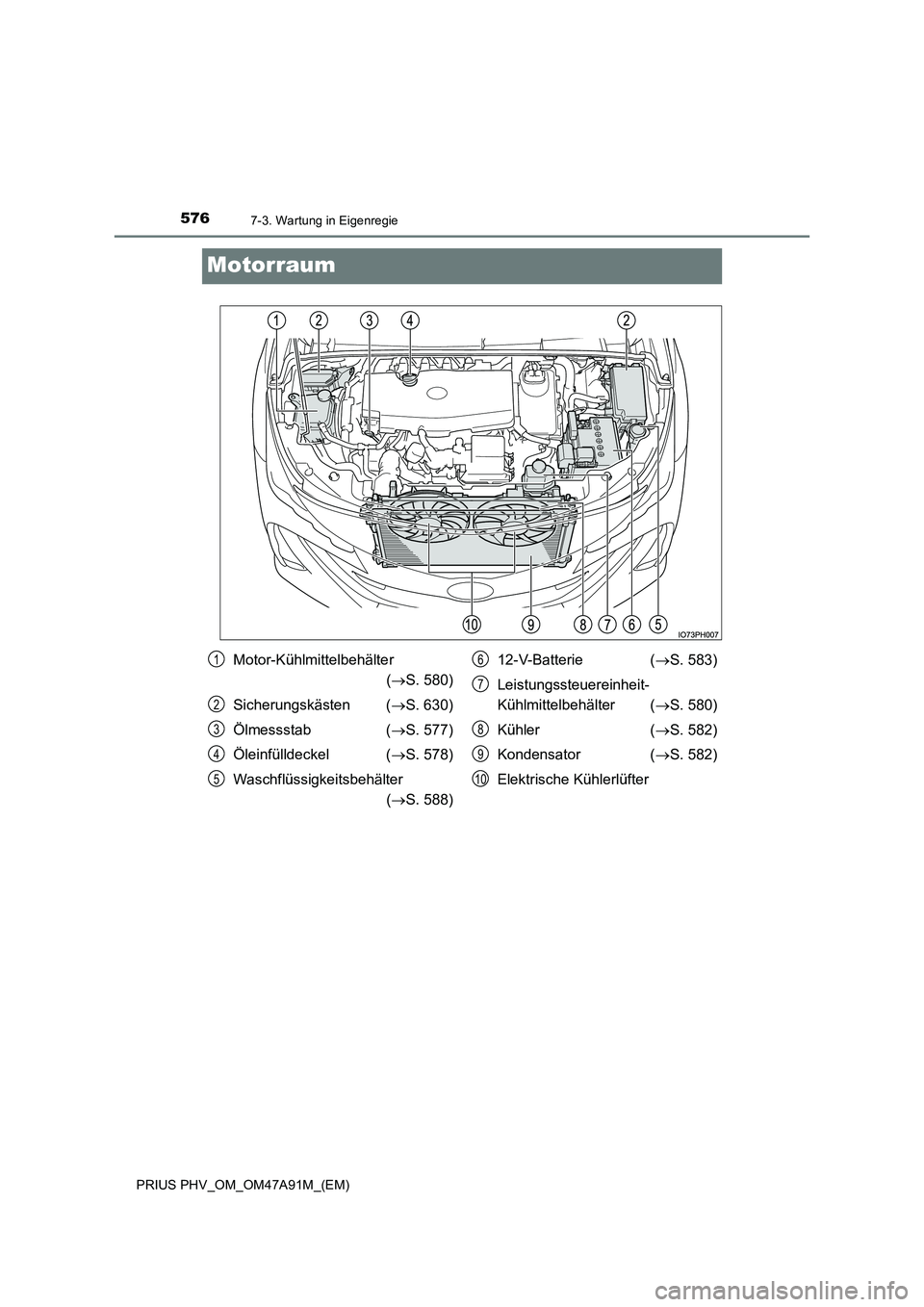

Motorraum
Motor-Kühlmittelbehälter
( S. 580)
Sicherungskästen ( S. 630)
Ölmessstab ( S. 577)
Öleinfülldeckel ( S. 578)
Waschflüssigkeitsbehälter
( S. 588)
12-V-Batterie ( S. 583)
Leistungssteuereinheit-
Kühlmittelbehälter ( S. 580)
Kühler ( S. 582)
Kondensator ( S. 582)
Elektrische Kühlerlüfter
1
2
3
4
5
6
7
8
9
10

5777-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs

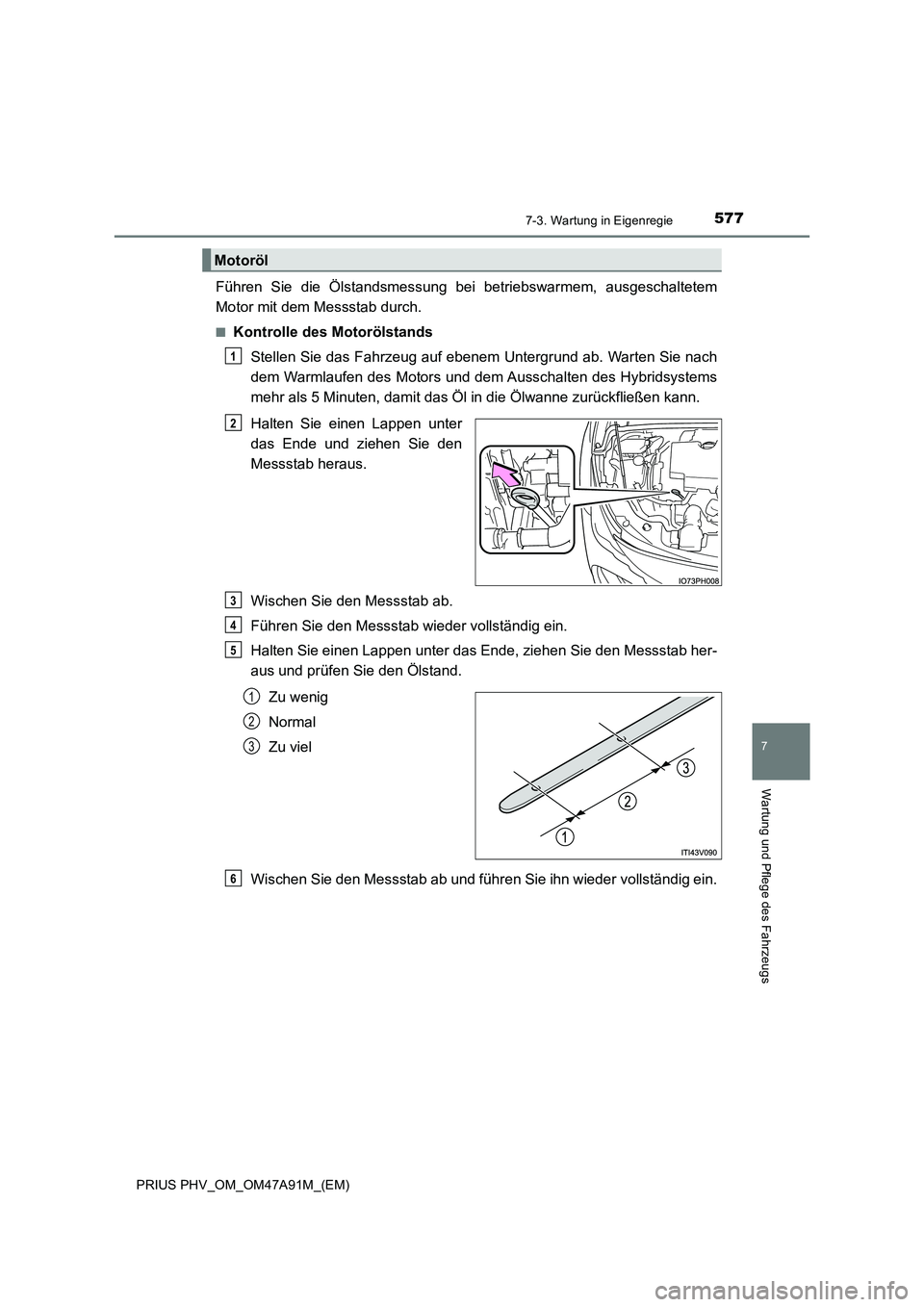

Führen Sie die Ölstandsmessung bei betriebswarmem, ausgeschaltetem
Motor mit dem Messstab durch.
■Kontrolle des Motorölstands
Stellen Sie das Fahrzeug auf ebenem Untergrund ab. Warten Sie nach
dem Warmlaufen des Motors und dem Ausschalten des Hybridsystems
mehr als 5 Minuten, damit das Öl in die Ölwanne zurückfließen kann.
Halten Sie einen Lappen unter
das Ende und ziehen Sie den
Messstab heraus.
Wischen Sie den Messstab ab.
Führen Sie den Messstab wieder vollständig ein.
Halten Sie einen Lappen unter das Ende, ziehen Sie den Messstab her-
aus und prüfen Sie den Ölstand.
Zu wenig
Normal
Zu viel
Wischen Sie den Messstab ab und führen Sie ihn wieder vollständig ein.
Motoröl
1
2
3
4
5
1
2
3
6

5787-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)

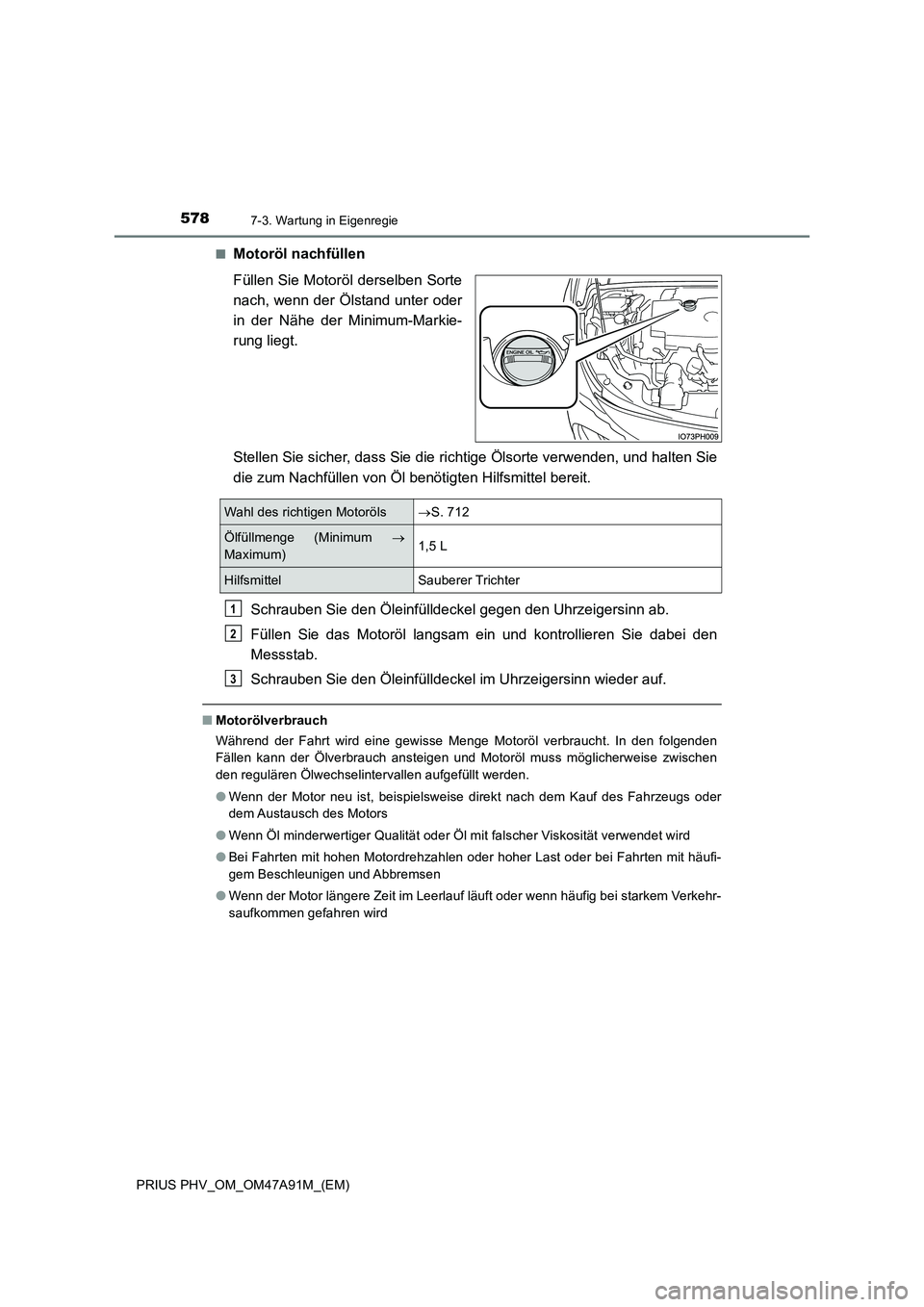

■Motoröl nachfüllen
Füllen Sie Motoröl derselben Sorte
nach, wenn der Ölstand unter oder
in der Nähe der Minimum-Markie-
rung liegt.
Stellen Sie sicher, dass Sie die richtige Ölsorte verwenden, und halten Sie
die zum Nachfüllen von Öl benötigten Hilfsmittel bereit.
Schrauben Sie den Öleinfülldeckel gegen den Uhrzeigersinn ab.
Füllen Sie das Motoröl langsam ein und kontrollieren Sie dabei den
Messstab.
Schrauben Sie den Öleinfülldeckel im Uhrzeigersinn wieder auf.
■ Motorölverbrauch
Während der Fahrt wird eine gewisse Menge Motoröl verbraucht. In den folgenden
Fällen kann der Ölverbrauch ansteigen und Motoröl muss möglicherweise zwischen
den regulären Ölwechselintervallen aufgefüllt werden.
● Wenn der Motor neu ist, beispielsweise direkt nach dem Kauf des Fahrzeugs oder
dem Austausch des Motors
● Wenn Öl minderwertiger Qualität oder Öl mit falscher Viskosität verwendet wird
● Bei Fahrten mit hohen Motordrehzahlen oder hoher Last oder bei Fahrten mit häufi-
gem Beschleunigen und Abbremsen
● Wenn der Motor längere Zeit im Leerlauf läuft oder wenn häufig bei starkem Verkehr-
saufkommen gefahren wird
Wahl des richtigen Motoröls S. 712
Ölfüllmenge (Minimum 
Maximum)1,5 L
HilfsmittelSauberer Trichter
1
2
3

5797-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs

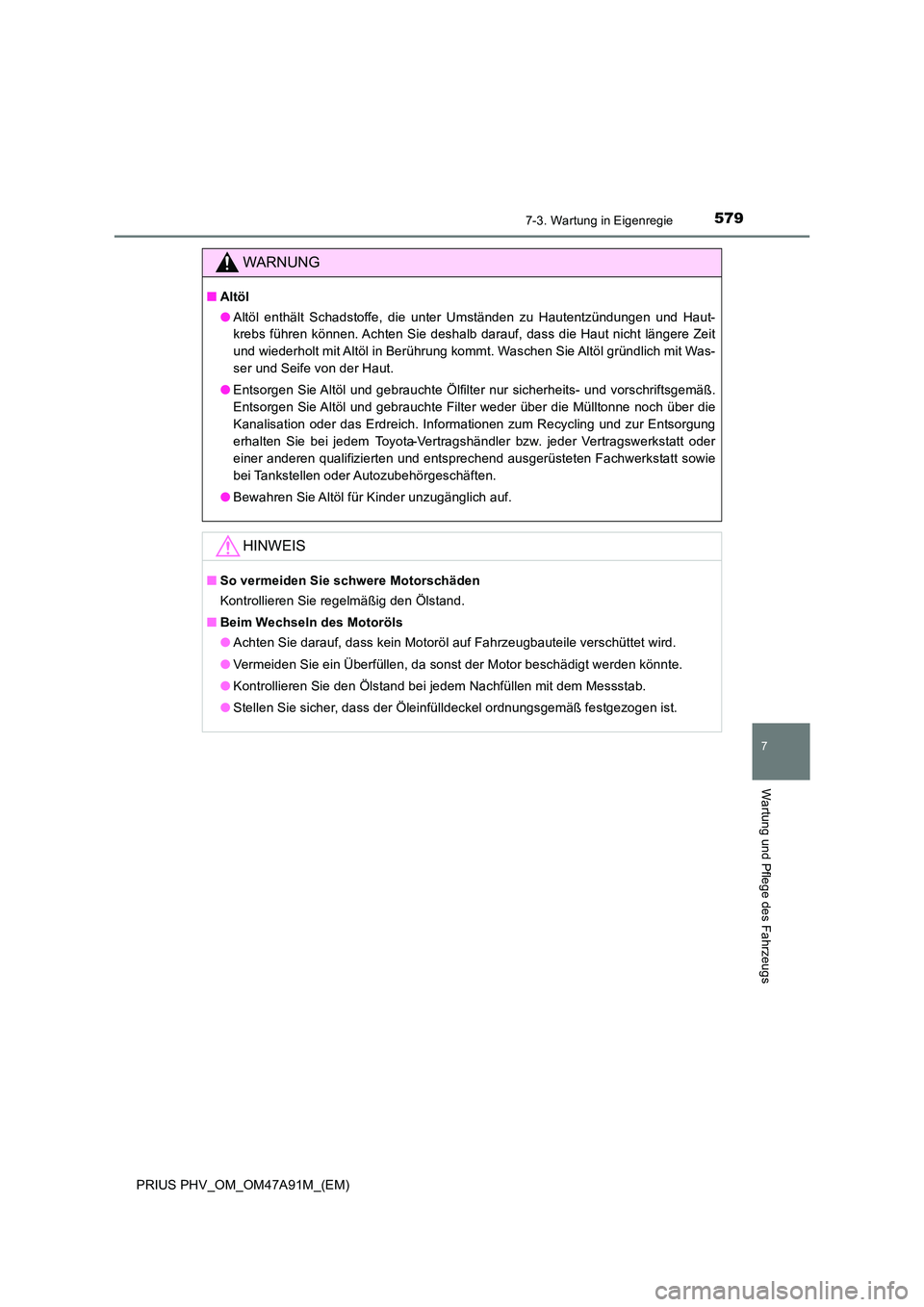

WARNUNG
■Altöl
● Altöl enthält Schadstoffe, die unter Umständen zu Hautentzündungen und Haut-
krebs führen können. Achten Sie deshalb darauf, dass die Haut nicht längere Zeit
und wiederholt mit Altöl in Berührung kommt. Waschen Sie Altöl gründlich mit Was-
ser und Seife von der Haut.
● Entsorgen Sie Altöl und gebrauchte Ölfilter nur sicherheits- und vorschriftsgemäß.
Entsorgen Sie Altöl und gebrauchte Filter weder über die Mülltonne noch über die
Kanalisation oder das Erdreich. Informationen zum Recycling und zur Entsorgung
erhalten Sie bei jedem Toyota-Vertragshändler bzw. jeder Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt sowie
bei Tankstellen oder Autozubehörgeschäften.
● Bewahren Sie Altöl für Kinder unzugänglich auf.
HINWEIS
■So vermeiden Sie schwere Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■ Beim Wechseln des Motoröls
● Achten Sie darauf, dass kein Motoröl auf Fahrzeugbauteile verschüttet wird.
● Vermeiden Sie ein Überfüllen, da sonst der Motor beschädigt werden könnte.
● Kontrollieren Sie den Ölstand bei jedem Nachfüllen mit dem Messstab.
● Stellen Sie sicher, dass der Öleinfülldeckel ordnungsgemäß festgezogen ist.

5807-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
Der Kühlmittelstand muss sich bei kaltem Hybridsystem zwischen den Mar-
kierungen “FULL” und “LOW” des Behälters befinden.
■Motor-Kühlmittelbehälter
Verschlusskappe des Kühlmit-
telbehälters
“FULL”-Markierung
“LOW”-Markierung
Befindet sich der Füllstand an oder
unter der “LOW”-Markierung, füllen
Sie Kühlmittel bis zur “FULL”-Mar-
kierung nach. ( S. 699)
■Leistungssteuereinheit-Kühlmittelbehälter
Verschlusskappe des Kühlmit-
telbehälters
“FULL”-Markierung
“LOW”-Markierung
Befindet sich der Füllstand an oder
unter der “LOW”-Markierung, füllen
Sie Kühlmittel bis zur “FULL”-Mar-
kierung nach. ( S. 699)
Kühlmittel
1
2
3
1
2
3
