TOYOTA PRIUS PLUG-IN HYBRID 2016 Betriebsanleitungen (in German)

5917-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs

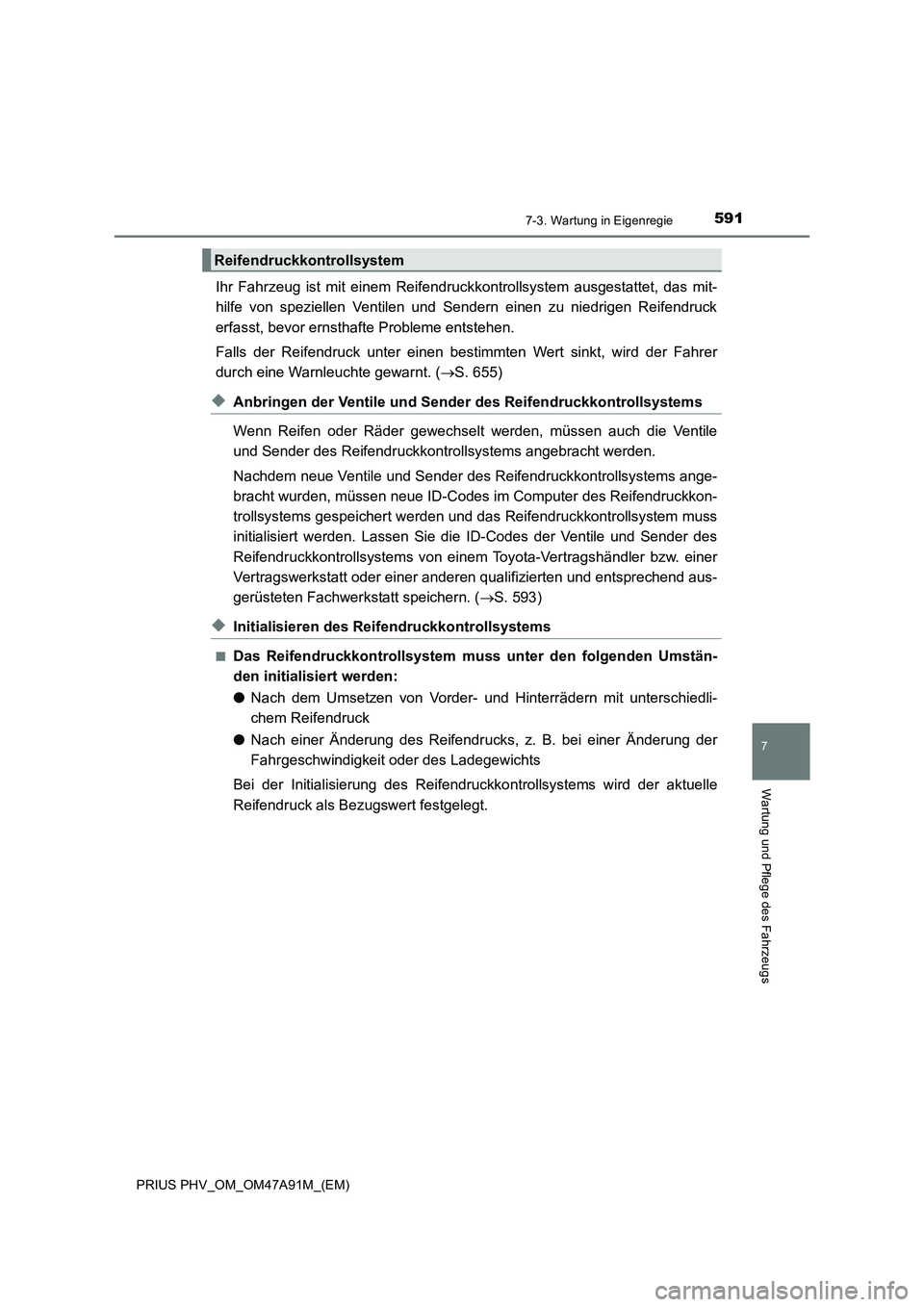

Ihr Fahrzeug ist mit einem Reifendruckkontrollsystem ausgestattet, das mit-
hilfe von speziellen Ventilen und Sendern einen zu niedrigen Reifendruck
erfasst, bevor ernsthafte Probleme entstehen.
Falls der Reifendruck unter einen bestimmten Wert sinkt, wird der Fahrer
durch eine Warnleuchte gewarnt. (S. 655)
◆Anbringen der Ventile und Sender des Reifendruckkontrollsystems
Wenn Reifen oder Räder gewechselt werden, müssen auch die Ventile
und Sender des Reifendruckkontrollsystems angebracht werden.
Nachdem neue Ventile und Sender des Reifendruckkontrollsystems ange-
bracht wurden, müssen neue ID-Codes im Computer des Reifendruckkon-
trollsystems gespeichert werden und das Reifendruckkontrollsystem muss
initialisiert werden. Lassen Sie die ID-Codes der Ventile und Sender des
Reifendruckkontrollsystems von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt speichern. (S. 593)
◆Initialisieren des Reifendruckkontrollsystems
■Das Reifendruckkontrollsystem muss unter den folgenden Umstän-
den initialisiert werden:
●Nach dem Umsetzen von Vorder- und Hinterrädern mit unterschiedli-
chem Reifendruck
●Nach einer Änderung des Reifendrucks, z. B. bei einer Änderung der
Fahrgeschwindigkeit oder des Ladegewichts
Bei der Initialisierung des Reifendruckkontrollsystems wird der aktuelle
Reifendruck als Bezugswert festgelegt.
Reifendruckkontrollsystem

5927-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)■

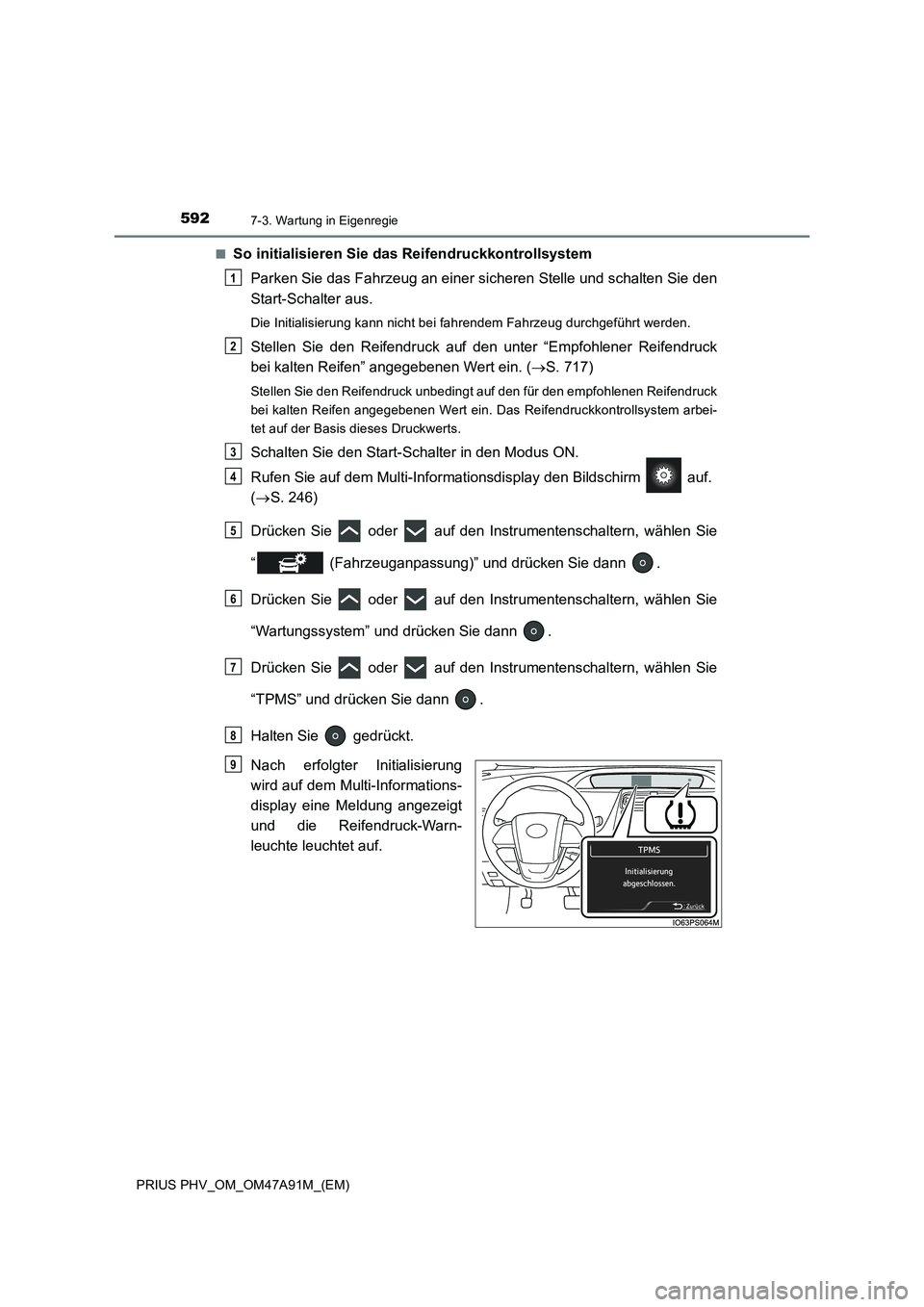

So initialisieren Sie das Reifendruckkontrollsystem
Parken Sie das Fahrzeug an einer sicheren Stelle und schalten Sie den
Start-Schalter aus.
Die Initialisierung kann nicht bei fahrendem Fahrzeug durchgeführt werden.
Stellen Sie den Reifendruck auf den unter “Empfohlener Reifendruck
bei kalten Reifen” angegebenen Wert ein. (S. 717)
Stellen Sie den Reifendruck unbedingt auf den für den empfohlenen Reifendruck
bei kalten Reifen angegebenen Wert ein. Das Reifendruckkontrollsystem arbei-
tet auf der Basis dieses Druckwerts.
Schalten Sie den Start-Schalter in den Modus ON.
Rufen Sie auf dem Multi-Informationsdisplay den Bildschirm auf.
(S. 246)
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie
“ (Fahrzeuganpassung)” und drücken Sie dann .
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie
“Wartungssystem” und drücken Sie dann .
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie
“TPMS” und drücken Sie dann .
Halten Sie gedrückt.
Nach erfolgter Initialisierung
wird auf dem Multi-Informations-
display eine Meldung angezeigt
und die Reifendruck-Warn-
leuchte leuchtet auf.
1
2
3
4
5
6
7
8
Until Complete
9

5937-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs

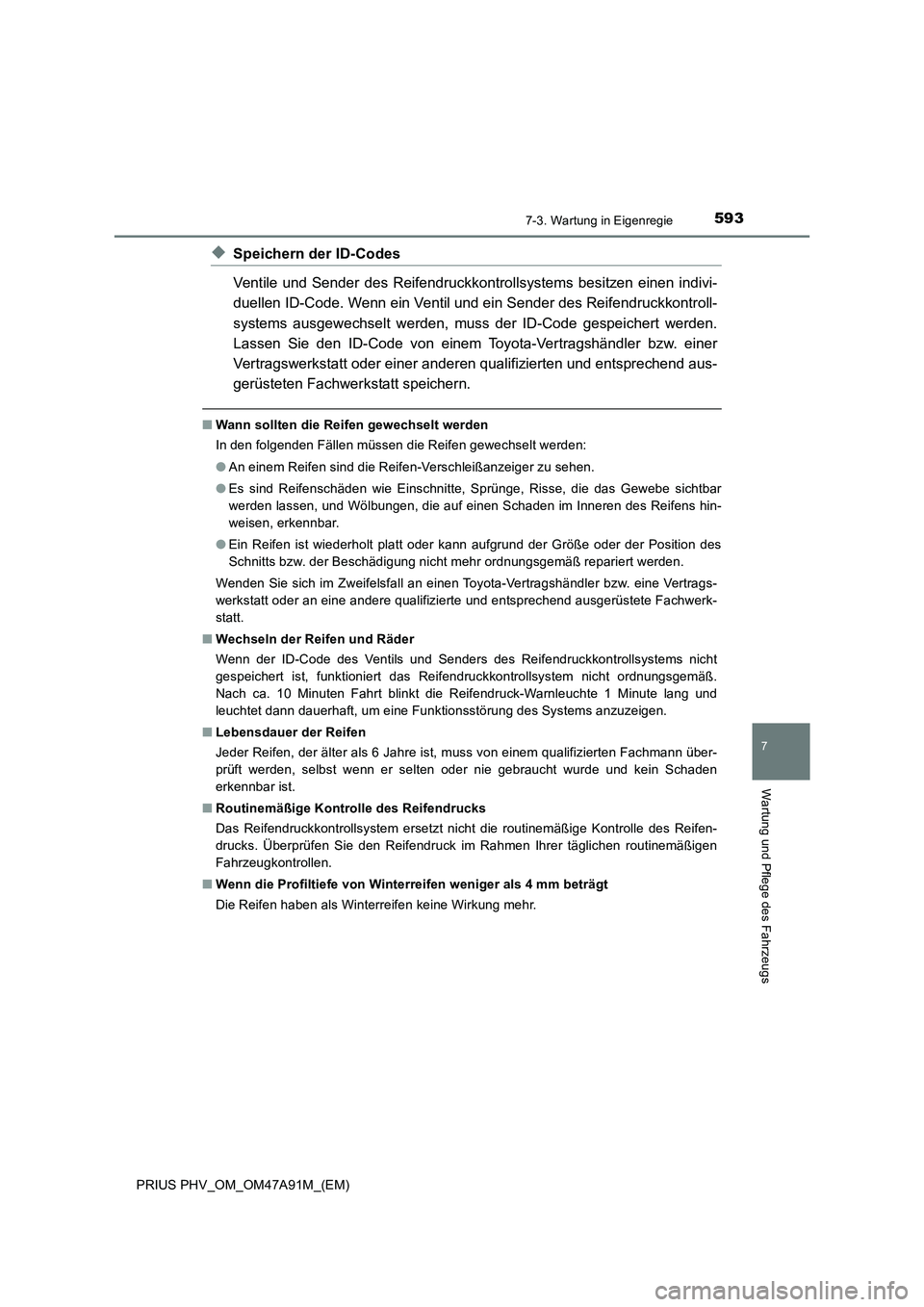

◆Speichern der ID-Codes
Ventile und Sender des Reifendruckkontrollsystems besitzen einen indivi-
duellen ID-Code. Wenn ein Ventil und ein Sender des Reifendruckkontroll-
systems ausgewechselt werden, muss der ID-Code gespeichert werden.
Lassen Sie den ID-Code von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt speichern.
■Wann sollten die Reifen gewechselt werden
In den folgenden Fällen müssen die Reifen gewechselt werden:
●An einem Reifen sind die Reifen-Verschleißanzeiger zu sehen.
●Es sind Reifenschäden wie Einschnitte, Sprünge, Risse, die das Gewebe sichtbar
werden lassen, und Wölbungen, die auf einen Schaden im Inneren des Reifens hin-
weisen, erkennbar.
●Ein Reifen ist wiederholt platt oder kann aufgrund der Größe oder der Position des
Schnitts bzw. der Beschädigung nicht mehr ordnungsgemäß repariert werden.
Wenden Sie sich im Zweifelsfall an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder an eine andere qualifizierte und entsprechend ausgerüstete Fachwerk-
statt.
■Wechseln der Reifen und Räder
Wenn der ID-Code des Ventils und Senders des Reifendruckkontrollsystems nicht
gespeichert ist, funktioniert das Reifendruckkontrollsystem nicht ordnungsgemäß.
Nach ca. 10 Minuten Fahrt blinkt die Reifendruck-Warnleuchte 1 Minute lang und
leuchtet dann dauerhaft, um eine Funktionsstörung des Systems anzuzeigen.
■Lebensdauer der Reifen
Jeder Reifen, der älter als 6 Jahre ist, muss von einem qualifizierten Fachmann über-
prüft werden, selbst wenn er selten oder nie gebraucht wurde und kein Schaden
erkennbar ist.
■Routinemäßige Kontrolle des Reifendrucks
Das Reifendruckkontrollsystem ersetzt nicht die routinemäßige Kontrolle des Reifen-
drucks. Überprüfen Sie den Reifendruck im Rahmen Ihrer täglichen routinemäßigen
Fahrzeugkontrollen.
■Wenn die Profiltiefe von Winterreifen weniger als 4 mm beträgt
Die Reifen haben als Winterreifen keine Wirkung mehr.

5947-3. Wartung in Eigenregie

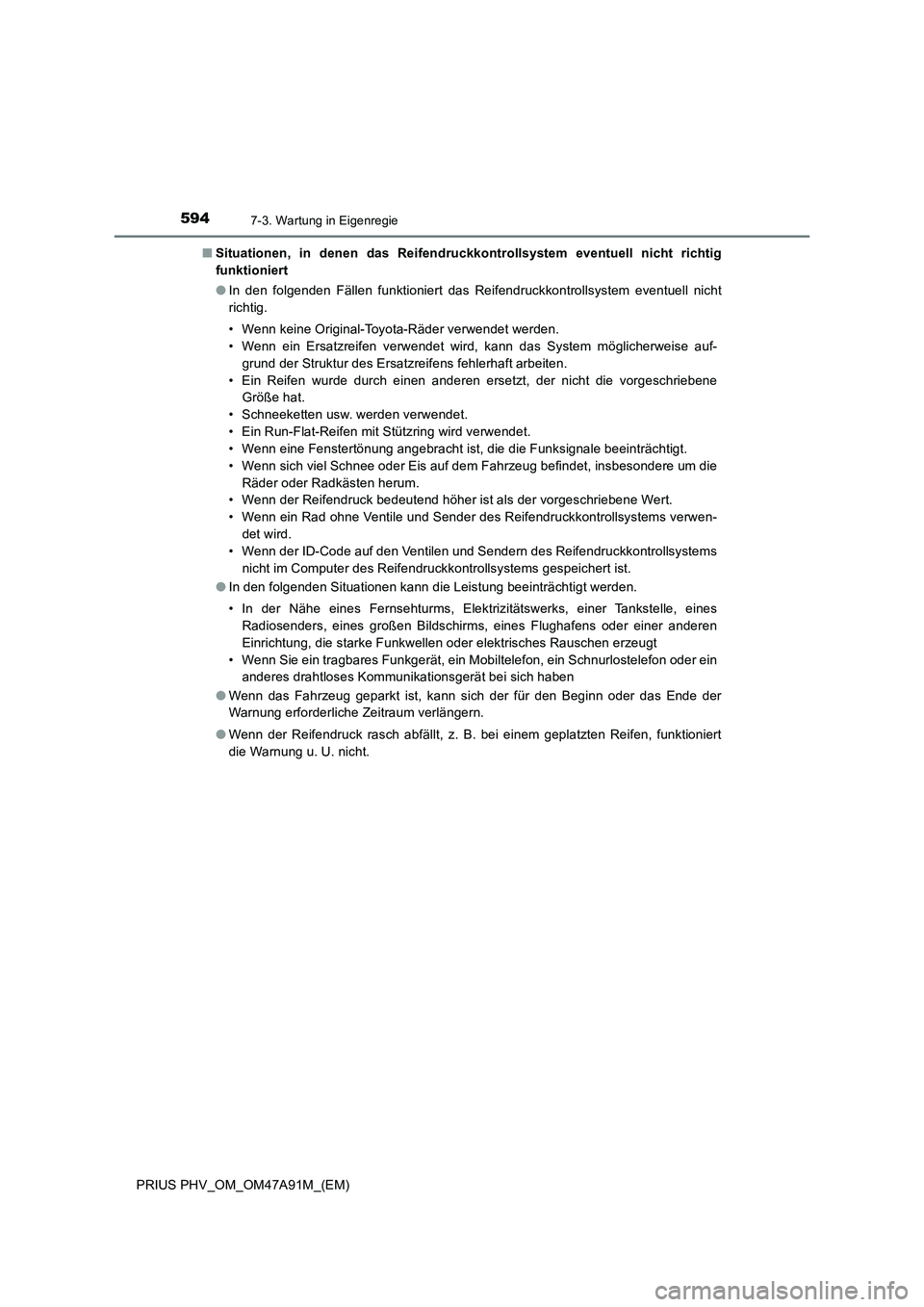

PRIUS PHV_OM_OM47A91M_(EM)■Situationen, in denen das Reifendruckkontrollsystem eventuell nicht richtig
funktioniert
●In den folgenden Fällen funktioniert das Reifendruckkontrollsystem eventuell nicht
richtig.
• Wenn keine Original-Toyota-Räder verwendet werden.
• Wenn ein Ersatzreifen verwendet wird, kann das System möglicherweise auf-
grund der Struktur des Ersatzreifens fehlerhaft arbeiten.
• Ein Reifen wurde durch einen anderen ersetzt, der nicht die vorgeschriebene
Größe hat.
• Schneeketten usw. werden verwendet.
• Ein Run-Flat-Reifen mit Stützring wird verwendet.
• Wenn eine Fenstertönung angebracht ist, die die Funksignale beeinträchtigt.
• Wenn sich viel Schnee oder Eis auf dem Fahrzeug befindet, insbesondere um die
Räder oder Radkästen herum.
• Wenn der Reifendruck bedeutend höher ist als der vorgeschriebene Wert.
• Wenn ein Rad ohne Ventile und Sender des Reifendruckkontrollsystems verwen-
det wird.
• Wenn der ID-Code auf den Ventilen und Sendern des Reifendruckkontrollsystems
nicht im Computer des Reifendruckkontrollsystems gespeichert ist.
●In den folgenden Situationen kann die Leistung beeinträchtigt werden.
• In der Nähe eines Fernsehturms, Elektrizitätswerks, einer Tankstelle, eines
Radiosenders, eines großen Bildschirms, eines Flughafens oder einer anderen
Einrichtung, die starke Funkwellen oder elektrisches Rauschen erzeugt
• Wenn Sie ein tragbares Funkgerät, ein Mobiltelefon, ein Schnurlostelefon oder ein
anderes drahtloses Kommunikationsgerät bei sich haben
●Wenn das Fahrzeug geparkt ist, kann sich der für den Beginn oder das Ende der
Warnung erforderliche Zeitraum verlängern.
●Wenn der Reifendruck rasch abfällt, z. B. bei einem geplatzten Reifen, funktioniert
die Warnung u. U. nicht.

5957-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs

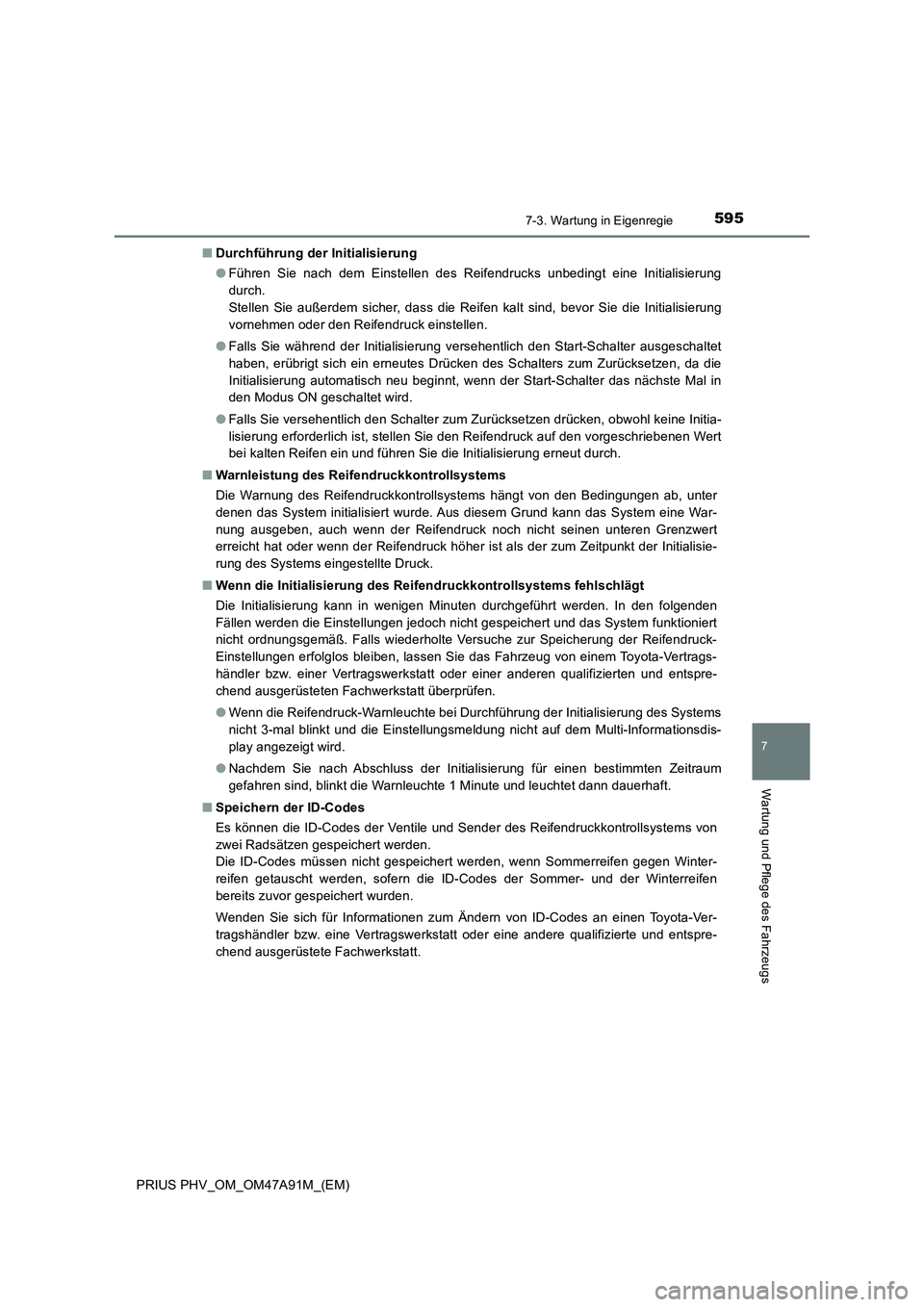

■Durchführung der Initialisierung
●Führen Sie nach dem Einstellen des Reifendrucks unbedingt eine Initialisierung
durch.
Stellen Sie außerdem sicher, dass die Reifen kalt sind, bevor Sie die Initialisierung
vornehmen oder den Reifendruck einstellen.
●Falls Sie während der Initialisierung versehentlich den Start-Schalter ausgeschaltet
haben, erübrigt sich ein erneutes Drücken des Schalters zum Zurücksetzen, da die
Initialisierung automatisch neu beginnt, wenn der Start-Schalter das nächste Mal in
den Modus ON geschaltet wird.
●Falls Sie versehentlich den Schalter zum Zurücksetzen drücken, obwohl keine Initia-
lisierung erforderlich ist, stellen Sie den Reifendruck auf den vorgeschriebenen Wert
bei kalten Reifen ein und führen Sie die Initialisierung erneut durch.
■Warnleistung des Reifendruckkontrollsystems
Die Warnung des Reifendruckkontrollsystems hängt von den Bedingungen ab, unter
denen das System initialisiert wurde. Aus diesem Grund kann das System eine War-
nung ausgeben, auch wenn der Reifendruck noch nicht seinen unteren Grenzwert
erreicht hat oder wenn der Reifendruck höher ist als der zum Zeitpunkt der Initialisie-
rung des Systems eingestellte Druck.
■Wenn die Initialisierung des Reifendruckkontrollsystems fehlschlägt
Die Initialisierung kann in wenigen Minuten durchgeführt werden. In den folgenden
Fällen werden die Einstellungen jedoch nicht gespeichert und das System funktioniert
nicht ordnungsgemäß. Falls wiederholte Versuche zur Speicherung der Reifendruck-
Einstellungen erfolglos bleiben, lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt überprüfen.
●Wenn die Reifendruck-Warnleuchte bei Durchführung der Initialisierung des Systems
nicht 3-mal blinkt und die Einstellungsmeldung nicht auf dem Multi-Informationsdis-
play angezeigt wird.
●Nachdem Sie nach Abschluss der Initialisierung für einen bestimmten Zeitraum
gefahren sind, blinkt die Warnleuchte 1 Minute und leuchtet dann dauerhaft.
■Speichern der ID-Codes
Es können die ID-Codes der Ventile und Sender des Reifendruckkontrollsystems von
zwei Radsätzen gespeichert werden.
Die ID-Codes müssen nicht gespeichert werden, wenn Sommerreifen gegen Winter-
reifen getauscht werden, sofern die ID-Codes der Sommer- und der Winterreifen
bereits zuvor gespeichert wurden.
Wenden Sie sich für Informationen zum Ändern von ID-Codes an einen Toyota-Ver-
tragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entspre-
chend ausgerüstete Fachwerkstatt.

5967-3. Wartung in Eigenregie

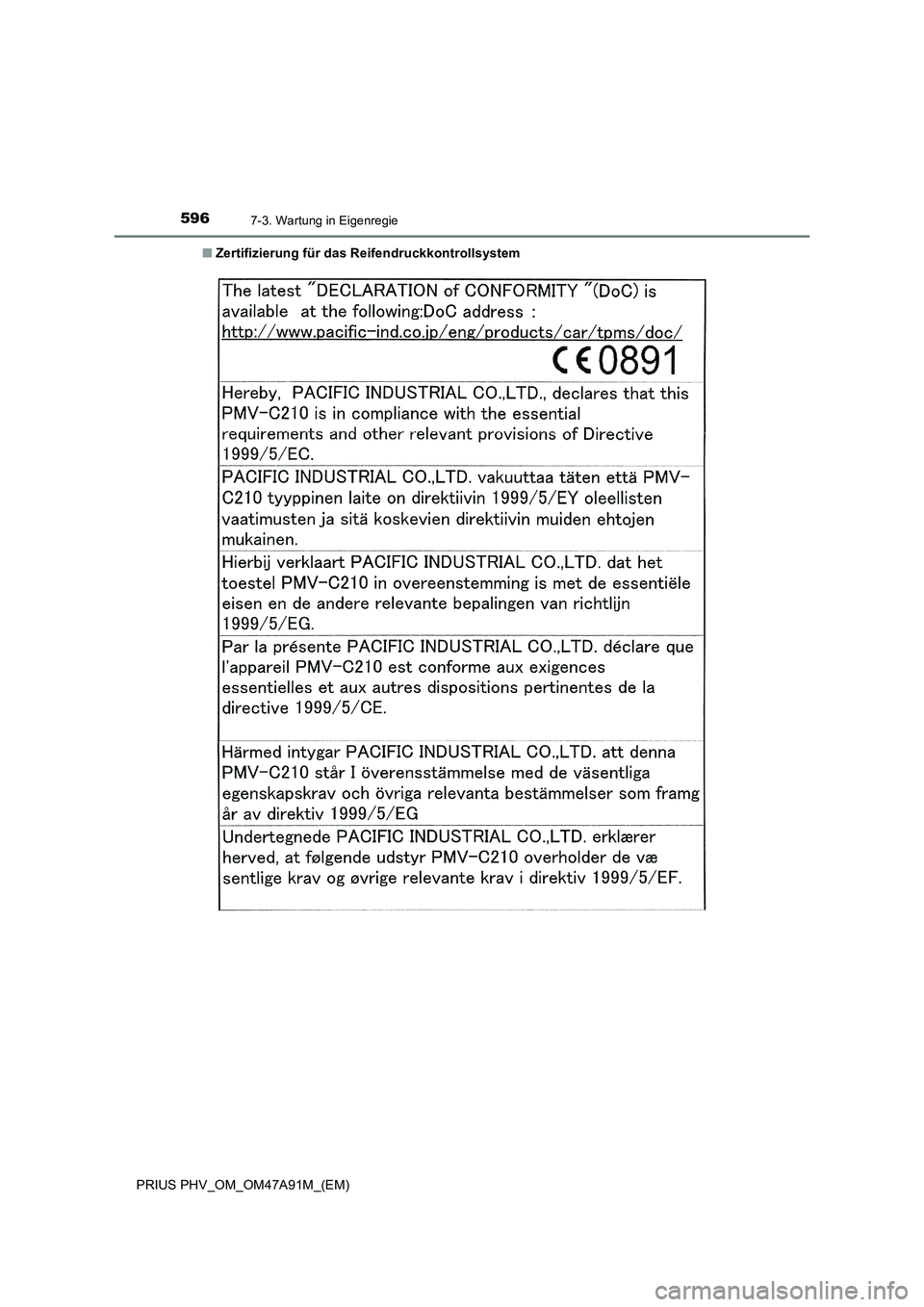

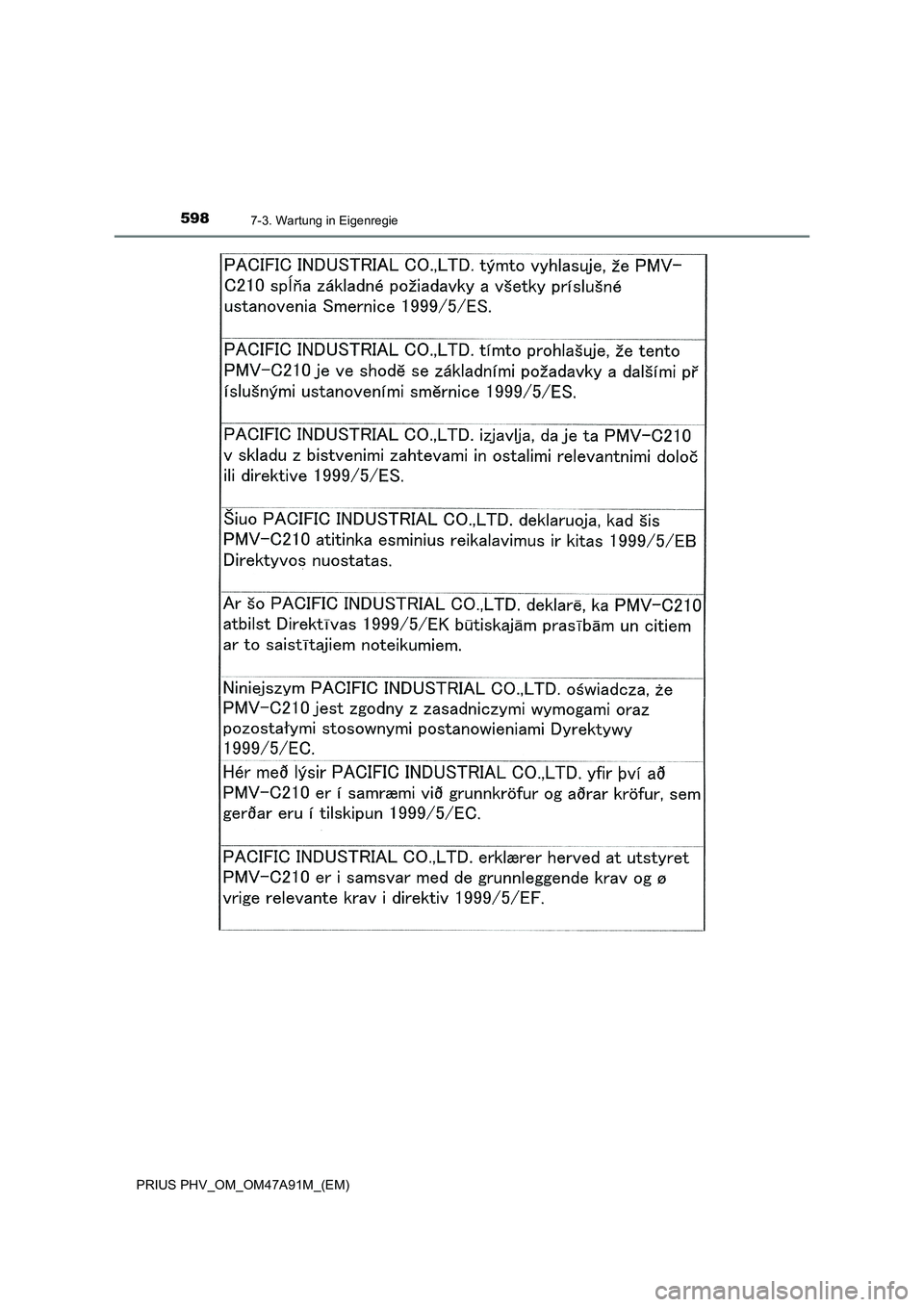

PRIUS PHV_OM_OM47A91M_(EM)■Zertifizierung für das Reifendruckkontrollsystem

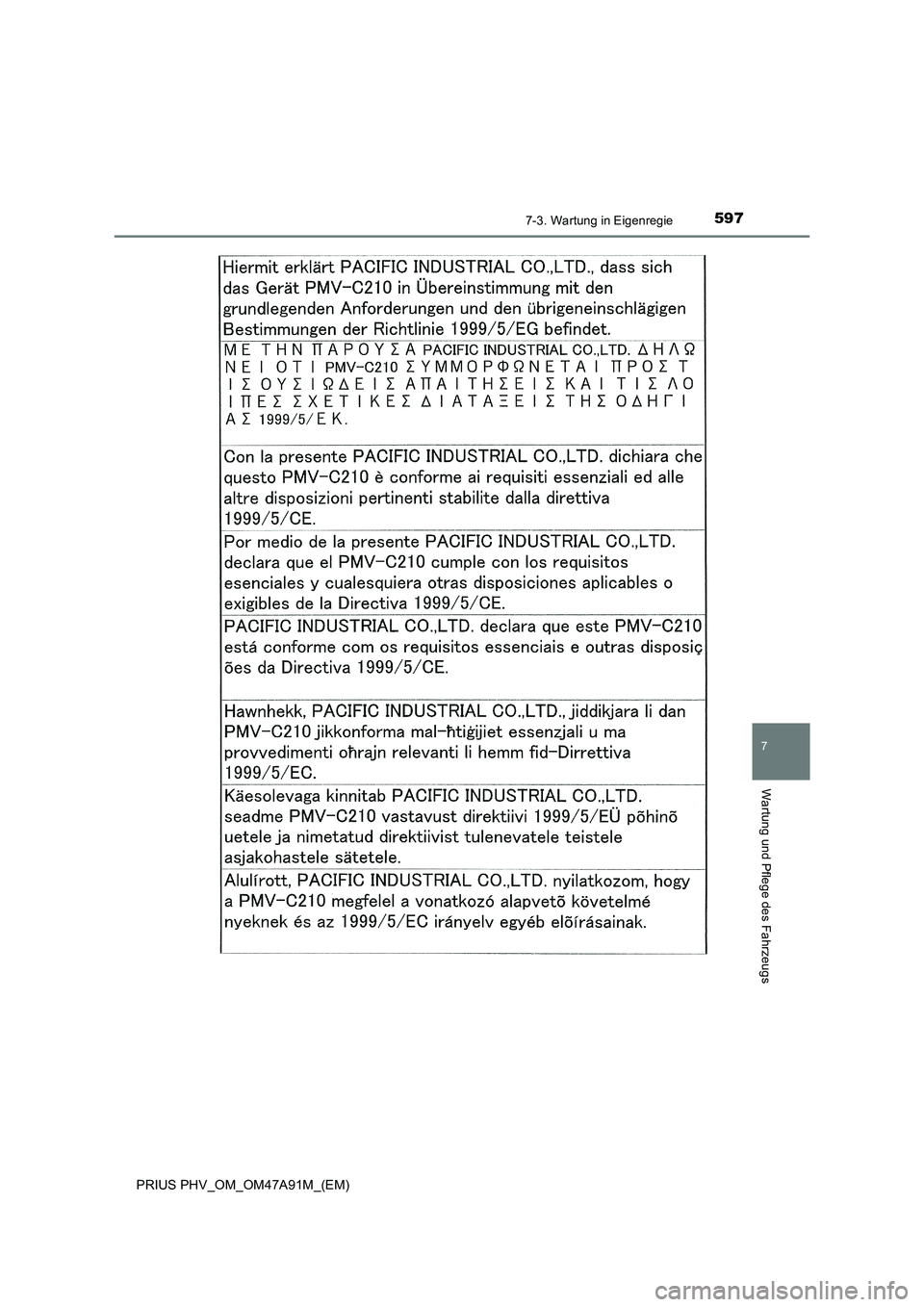

5977-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs

5987-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)

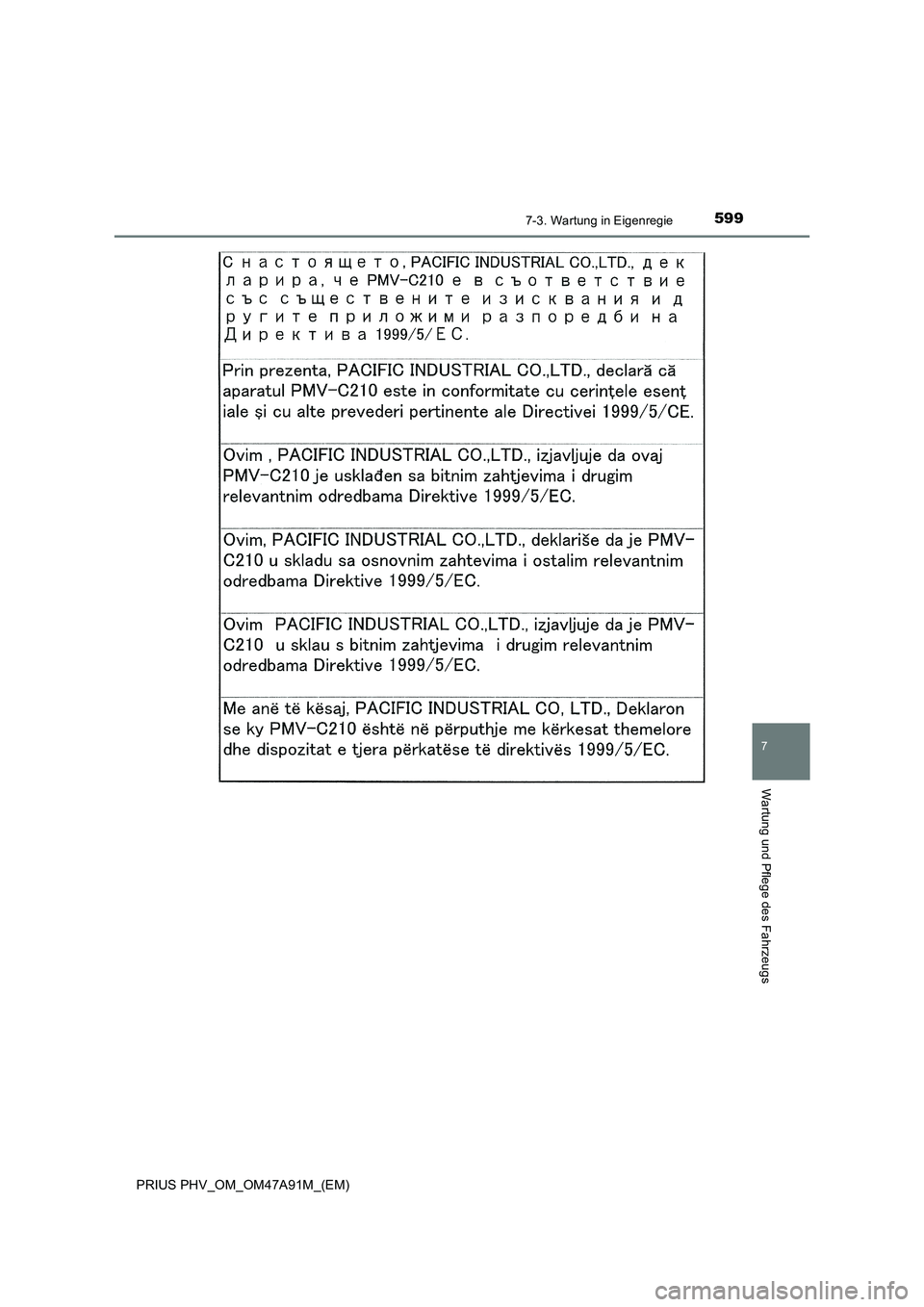

5997-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs

6007-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)

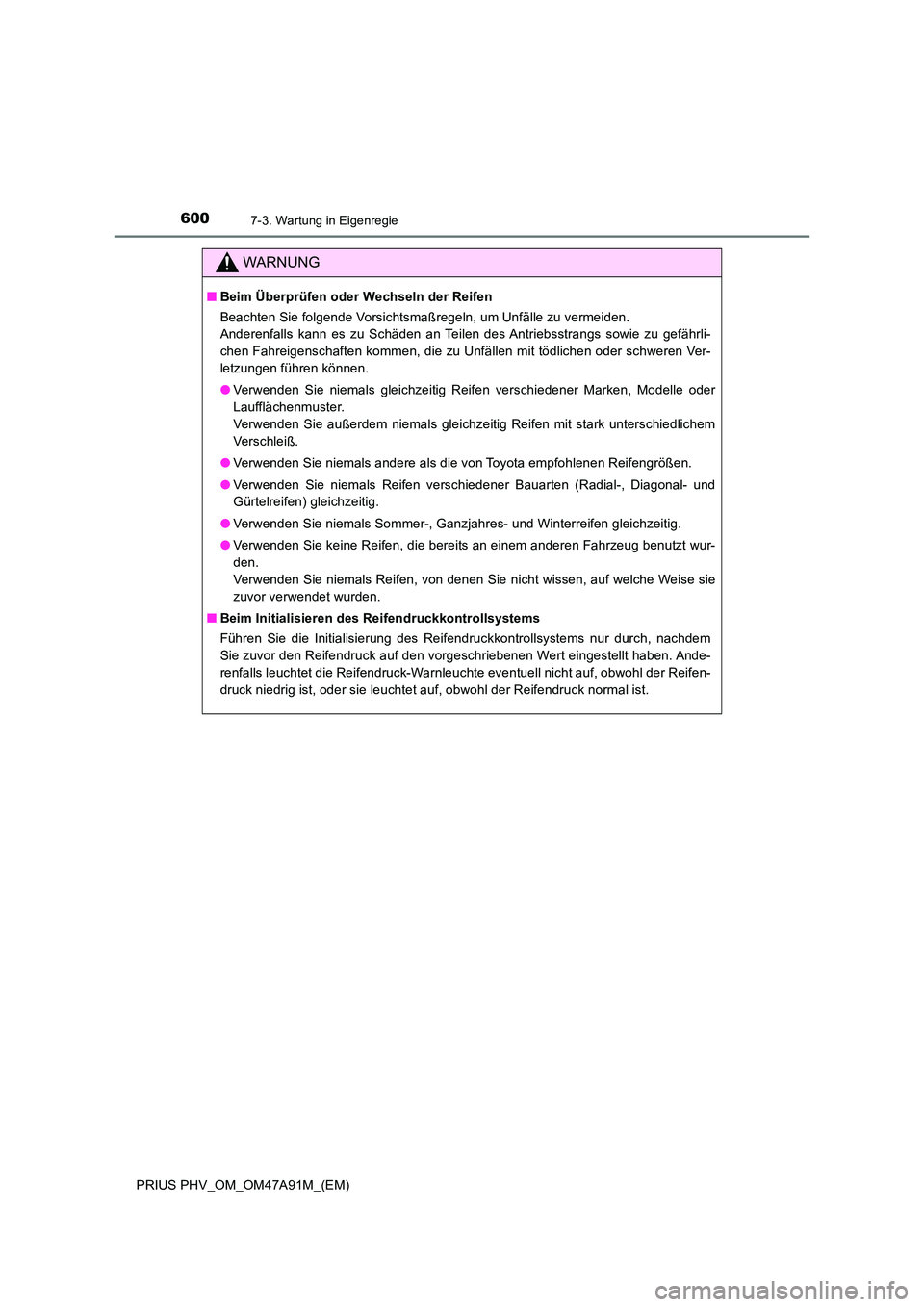

WARNUNG
■Beim Überprüfen oder Wechseln der Reifen
Beachten Sie folgende Vorsichtsmaßregeln, um Unfälle zu vermeiden.
Anderenfalls kann es zu Schäden an Teilen des Antriebsstrangs sowie zu gefährli-
chen Fahreigenschaften kommen, die zu Unfällen mit tödlichen oder schweren Ver-
letzungen führen können.
● Verwenden Sie niemals gleichzeitig Reifen verschiedener Marken, Modelle oder
Laufflächenmuster.
Verwenden Sie außerdem niemals gleichzeitig Reifen mit stark unterschiedlichem
Verschleiß.
● Verwenden Sie niemals andere als die von Toyota empfohlenen Reifengrößen.
● Verwenden Sie niemals Reifen verschiedener Bauarten (Radial-, Diagonal- und
Gürtelreifen) gleichzeitig.
● Verwenden Sie niemals Sommer-, Ganzjahres- und Winterreifen gleichzeitig.
● Verwenden Sie keine Reifen, die bereits an einem anderen Fahrzeug benutzt wur-
den.
Verwenden Sie niemals Reifen, von denen Sie nicht wissen, auf welche Weise sie
zuvor verwendet wurden.
■ Beim Initialisieren des Reifendruckkontrollsystems
Führen Sie die Initialisierung des Reifendruckkontrollsystems nur durch, nachdem
Sie zuvor den Reifendruck auf den vorgeschriebenen Wert eingestellt haben. Ande-
renfalls leuchtet die Reifendruck-Warnleuchte eventuell nicht auf, obwohl der Reifen-
druck niedrig ist, oder sie leuchtet auf, obwohl der Reifendruck normal ist.
