1712-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)■

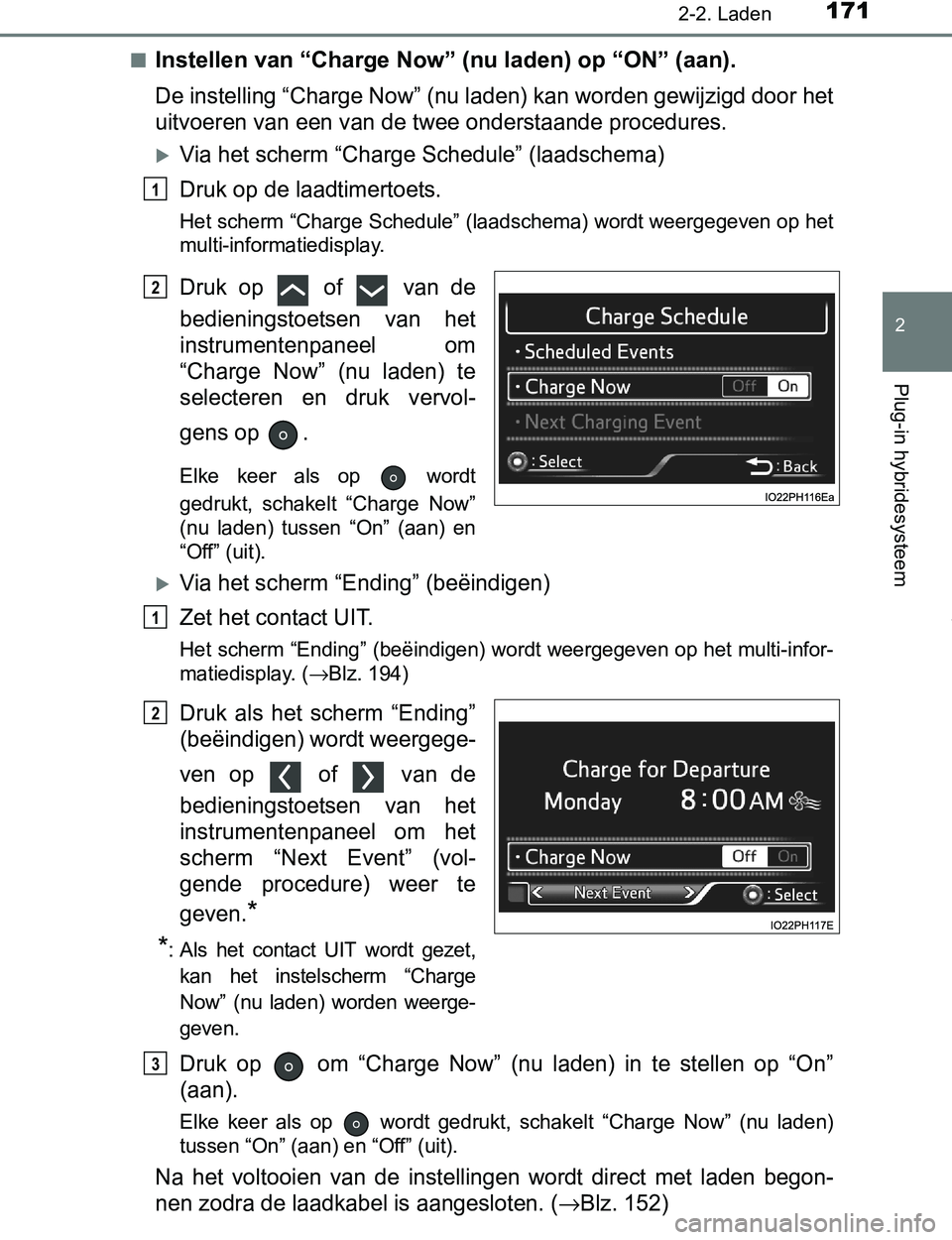

Instellen van “Charge Now” (nu laden) op “ON” (aan).
De instelling “Charge Now” (nu laden) kan worden gewijzigd door het
uitvoeren van een van de twee onderstaande procedures.
Via het scherm “Charge Schedule” (laadschema)
Druk op de laadtimertoets.
Het scherm “Charge Schedule” (laadschema) wordt weergegeven op het
multi-informatiedisplay.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om
“Charge Now” (nu laden) te
selecteren en druk vervol-
gens op .
Elke keer als op wordt
gedrukt, schakelt “Charge Now”
(nu laden) tussen “On” (aan) en
“Off” (uit).
Via het scherm “Ending” (beëindigen)
Zet het contact UIT.
Het scherm “Ending” (beëindigen) wordt weergegeven op het multi-infor-
matiedisplay. (
→Blz. 194)
Druk als het scherm “Ending”
(beëindigen) wordt weergege-
ven op of van de
bedieningstoetsen van het
instrumentenpaneel om het
scherm “Next Event” (vol-
gende procedure) weer te
geven.
*
*
: Als het contact UIT wordt gezet,
kan het instelscherm “Charge
Now” (nu laden) worden weerge-
geven.
Druk op om “Charge Now” (nu laden) in te stellen op “On”
(aan).
Elke keer als op wordt gedrukt, schakelt “Charge Now” (nu laden)
tussen “On” (aan) en “Off” (uit).
Na het voltooien van de instellingen wordt direct met laden begon-
nen zodra de laadkabel is aangesloten. (
→Blz. 152)
1
2
1
2
3
PRIUS PHV_OM_OM47A89E_(EE).book Page 171 Wednesday, December 14, 2016 1:05 PM

1722-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)■

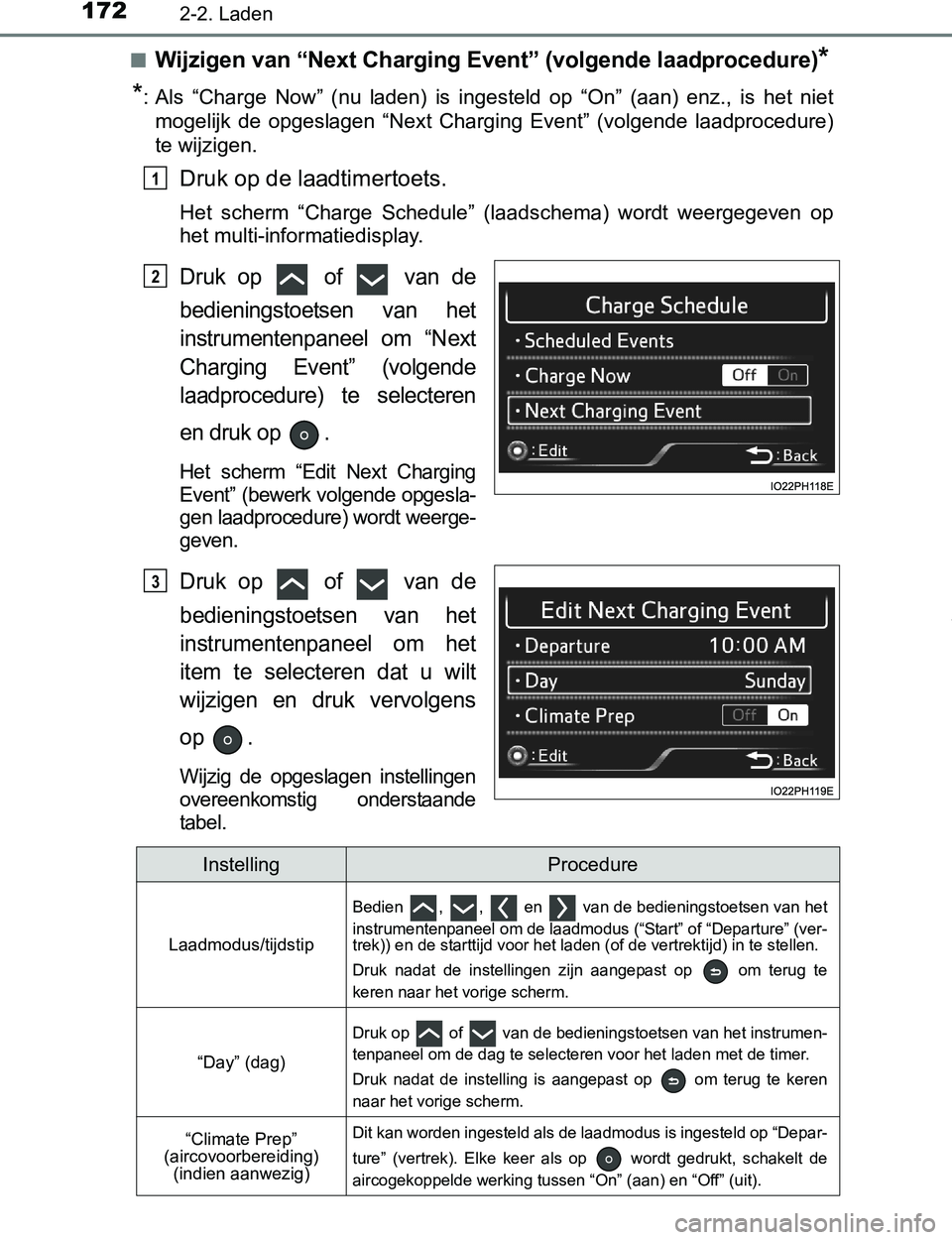

Wijzigen van “Next Charging Event” (volgende laadprocedure)*
*: Als “Charge Now” (nu laden) is ingesteld op “On” (aan) enz., is het niet
mogelijk de opgeslagen “Next Charging Event” (volgende laadprocedure)
te wijzigen.
Druk op de laadtimertoets.
Het scherm “Charge Schedule” (laadschema) wordt weergegeven op
het multi-informatiedisplay.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om “Next
Charging Event” (volgende
laadprocedure) te selecteren
en druk op .
Het scherm “Edit Next Charging
Event” (bewerk volgende opgesla-
gen laadprocedure) wordt weerge-
geven.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om het
item te selecteren dat u wilt
wijzigen en druk vervolgens
op .
Wijzig de opgeslagen instellingen
overeenkomstig onderstaande
tabel.
1
2
3
InstellingProcedure
Laadmodus/tijdstip
Bedien , , en van de bedieningstoetsen van het
instrumentenpaneel om de laadmodus (“Start” of “Departure” (ver-
trek)) en de starttijd voor het laden (of de vertrektijd) in te stellen.
Druk nadat de instellingen zijn aangepast op om terug te
keren naar het vorige scherm.
“Day” (dag)
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel om de dag te selecteren voor het laden met de timer.
Druk nadat de instelling is aangepast op om terug te keren
naar het vorige scherm.
“Climate Prep”
(aircovoorbereiding)
(indien aanwezig)Dit kan worden ingesteld als de laadmodus is ingesteld op “Depar-
ture” (vertrek). Elke keer als op wordt gedrukt, schakelt de
aircogekoppelde werking tussen “On” (aan) en “Off” (uit).
PRIUS PHV_OM_OM47A89E_(EE).book Page 172 Wednesday, December 14, 2016 1:05 PM

1732-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)

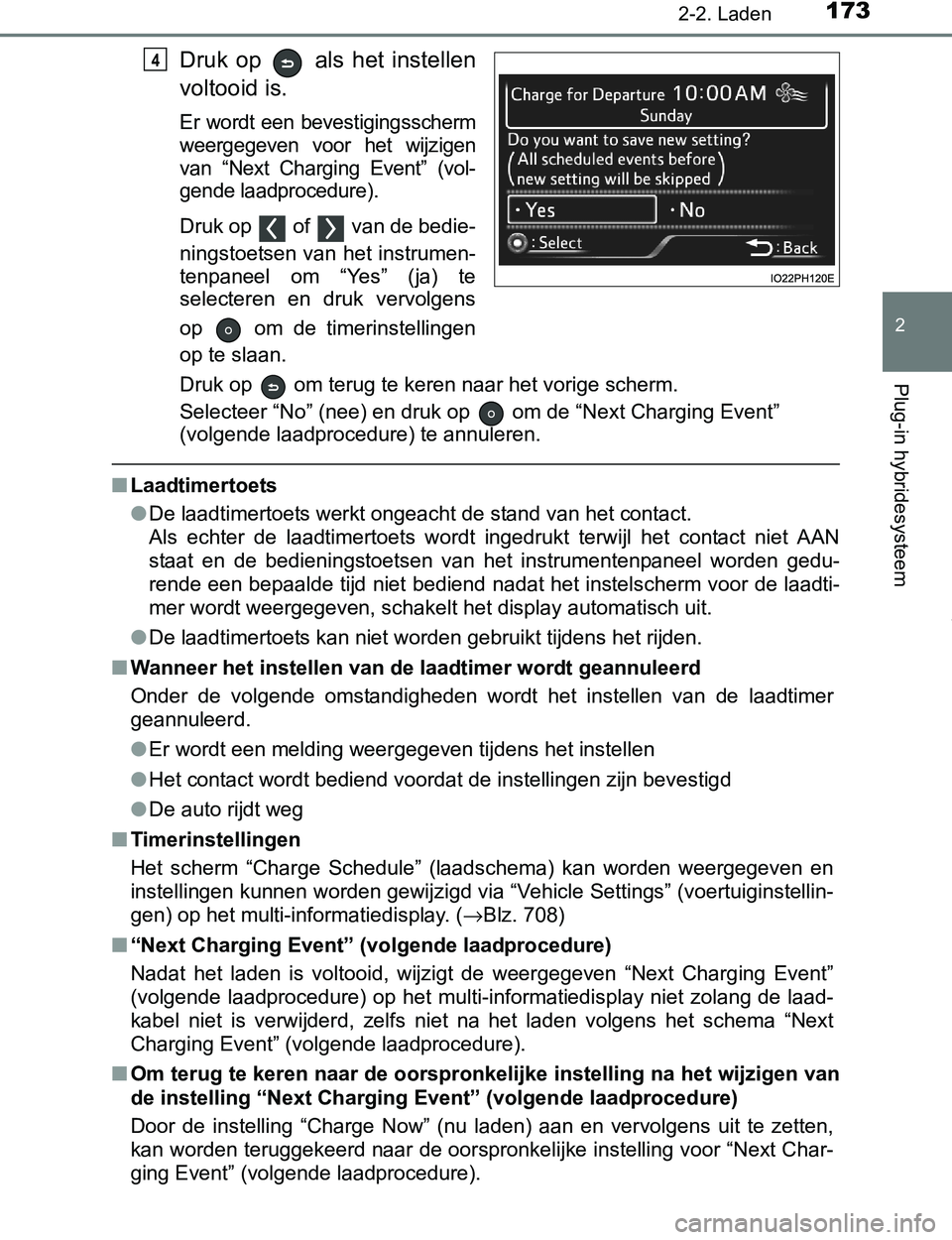

Druk op als het instellen
voltooid is.
Er wordt een bevestigingsscherm
weergegeven voor het wijzigen
van “Next Charging Event” (vol-
gende laadprocedure).
Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel om “Yes” (ja) te
selecteren en druk vervolgens
op om de timerinstellingen
op te slaan.
Druk op om terug te keren naar het vorige scherm.
Selecteer “No” (nee) en druk op om de “Next Charging Event”
(volgende laadprocedure) te annuleren.
■Laadtimertoets
●De laadtimertoets werkt ongeacht de stand van het contact.
Als echter de laadtimertoets wordt ingedrukt terwijl het contact niet AAN
staat en de bedieningstoetsen van het instrumentenpaneel worden gedu-
rende een bepaalde tijd niet bediend nadat het instelscherm voor de laadti-
mer wordt weergegeven, schakelt het display automatisch uit.
●De laadtimertoets kan niet worden gebruikt tijdens het rijden.
■Wanneer het instellen van de laadtimer wordt geannuleerd
Onder de volgende omstandigheden wordt het instellen van de laadtimer
geannuleerd.
●Er wordt een melding weergegeven tijdens het instellen
●Het contact wordt bediend voordat de instellingen zijn bevestigd
●De auto rijdt weg
■Timerinstellingen
Het scherm “Charge Schedule” (laadschema) kan worden weergegeven en
instellingen kunnen worden gewijzigd via “Vehicle Settings” (voertuiginstellin-
gen) op het multi-informatiedisplay. (→Blz. 708)
■“Next Charging Event” (volgende laadprocedure)
Nadat het laden is voltooid, wijzigt de weergegeven “Next Charging Event”
(volgende laadprocedure) op het multi-informatiedisplay niet zolang de laad-
kabel niet is verwijderd, zelfs niet na het laden volgens het schema “Next
Charging Event” (volgende laadprocedure).
■Om terug te keren naar de oorspronkelijke instelling na het wijzigen van
de instelling “Next Charging Event” (volgende laadprocedure)
Door de instelling “Charge Now” (nu laden) aan en vervolgens uit te zetten,
kan worden teruggekeerd naar de oorspronkelijke instelling voor “Next Char-
ging Event” (volgende laadprocedure).
4
PRIUS PHV_OM_OM47A89E_(EE).book Page 173 Wednesday, December 14, 2016 1:05 PM

1742-2. Laden

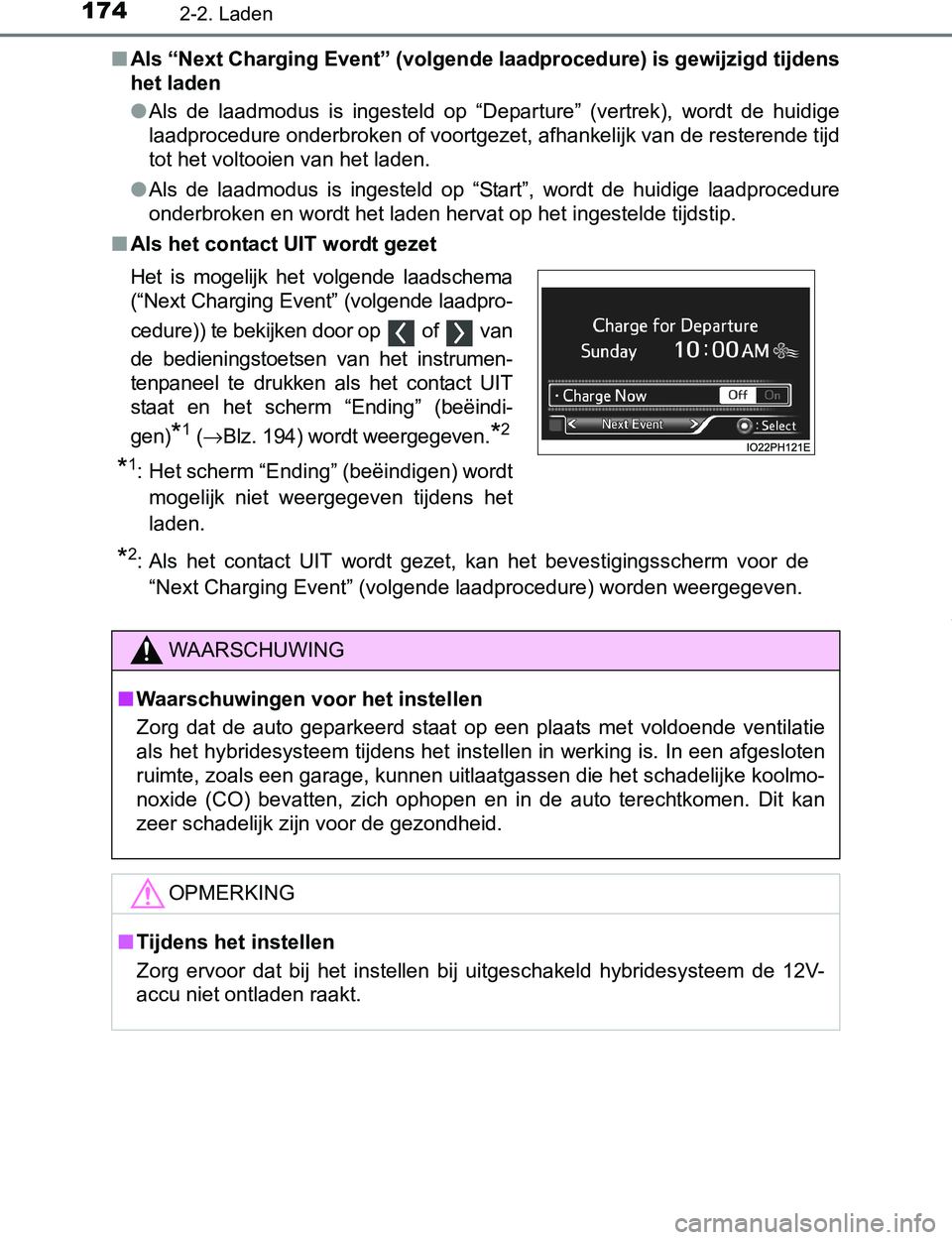

PRIUS PHV_OM_OM47A89E_(EE)■Als “Next Charging Event” (volgende laadprocedure) is gewijzigd tijdens
het laden
●Als de laadmodus is ingesteld op “Departure” (vertrek), wordt de huidige
laadprocedure onderbroken of voortgezet, afhankelijk van de resterende tijd
tot het voltooien van het laden.
●Als de laadmodus is ingesteld op “Start”, wordt de huidige laadprocedure
onderbroken en wordt het laden hervat op het ingestelde tijdstip.
■Als het contact UIT wordt gezet
Het is mogelijk het volgende laadschema
(“Next Charging Event” (volgende laadpro-
cedure)) te bekijken door op of van
de bedieningstoetsen van het instrumen-
tenpaneel te drukken als het contact UIT
staat en het scherm “Ending” (beëindi-
gen)
*1 (→Blz. 194) wordt weergegeven.*2
*1: Het scherm “Ending” (beëindigen) wordt
mogelijk niet weergegeven tijdens het
laden.
*2: Als het contact UIT wordt gezet, kan het bevestigingsscherm voor de
“Next Charging Event” (volgende laadprocedure) worden weergegeven.
WAARSCHUWING
■Waarschuwingen voor het instellen
Zorg dat de auto geparkeerd staat op een plaats met voldoende ventilatie
als het hybridesysteem tijdens het instellen in werking is. In een afgesloten
ruimte, zoals een garage, kunnen uitlaatgassen die het schadelijke koolmo-
noxide (CO) bevatten, zich ophopen en in de auto terechtkomen. Dit kan
zeer schadelijk zijn voor de gezondheid.
OPMERKING
■Tijdens het instellen
Zorg ervoor dat bij het instellen bij uitgeschakeld hybridesysteem de 12V-
accu niet ontladen raakt.
PRIUS PHV_OM_OM47A89E_(EE).book Page 174 Wednesday, December 14, 2016 1:05 PM

175
2
2-2. Laden
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)

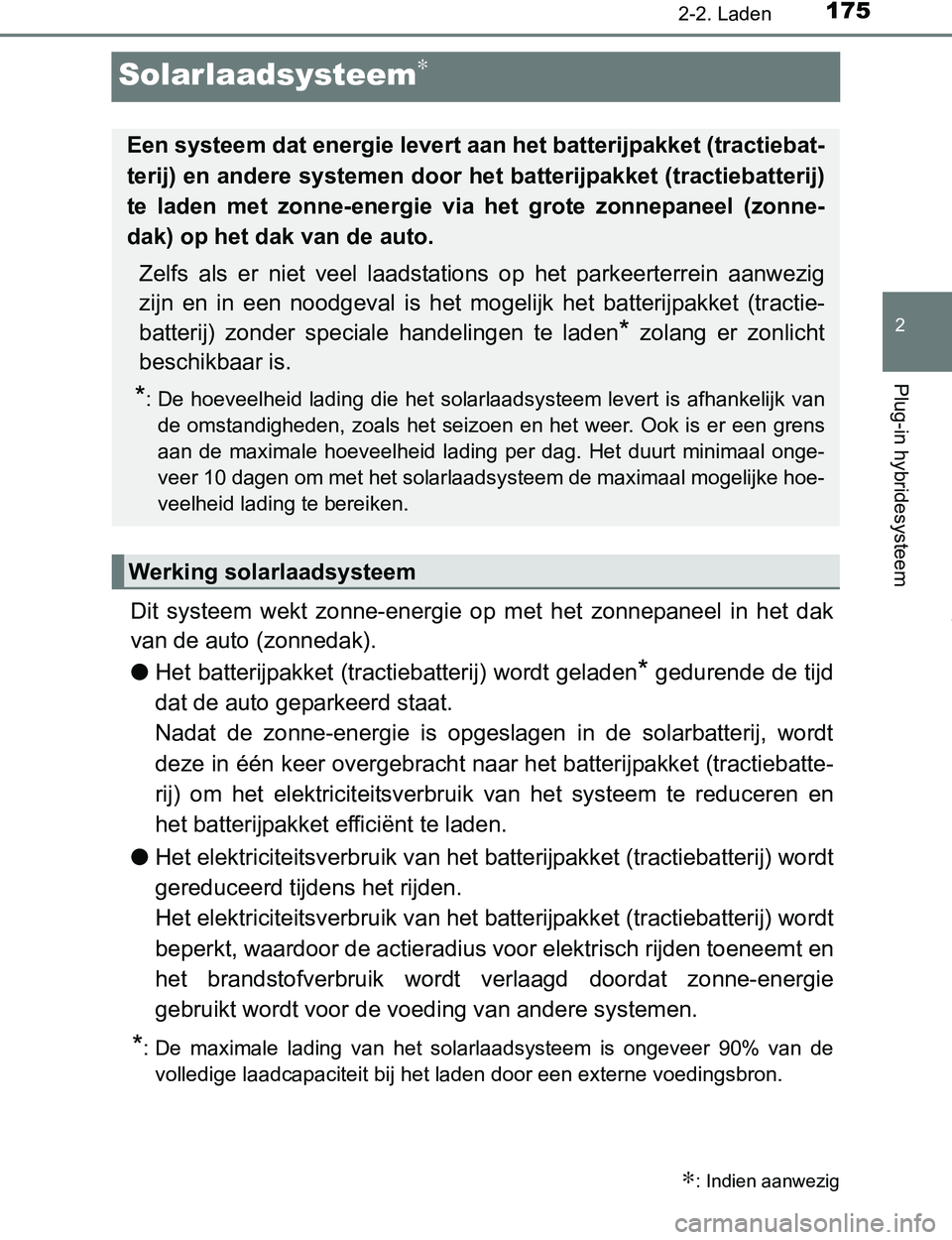

Solarlaadsysteem∗
Dit systeem wekt zonne-energie op met het zonnepaneel in het dak
van de auto (zonnedak).
●Het batterijpakket (tractiebatterij) wordt geladen
* gedurende de tijd
dat de auto geparkeerd staat.
Nadat de zonne-energie is opgeslagen in de solarbatterij, wordt
deze in één keer overgebracht naar het batterijpakket (tractiebatte-
rij) om het elektriciteitsverbruik van het systeem te reduceren en
het batterijpakket efficiënt te laden.
●Het elektriciteitsverbruik van het batterijpakket (tractiebatterij) wordt
gereduceerd tijdens het rijden.
Het elektriciteitsverbruik van het batterijpakket (tractiebatterij) wordt
beperkt, waardoor de actieradius voor elektrisch rijden toeneemt en
het brandstofverbruik wordt verlaagd doordat zonne-energie
gebruikt wordt voor de voeding van andere systemen.
*: De maximale lading van het solarlaadsysteem is ongeveer 90% van de
volledige laadcapaciteit bij het laden door een externe voedingsbron.
∗: Indien aanwezig
Een systeem dat energie levert aan het batterijpakket (tractiebat-
terij) en andere systemen door het batterijpakket (tractiebatterij)
te laden met zonne-energie via het grote zonnepaneel (zonne-
dak) op het dak van de auto.
Zelfs als er niet veel laadstations op het parkeerterrein aanwezig
zijn en in een noodgeval is het mogelijk het batterijpakket (tractie-
batterij) zonder speciale handelingen te laden
* zolang er zonlicht
beschikbaar is.
*: De hoeveelheid lading die het solarlaadsysteem levert is afhankelijk van
de omstandigheden, zoals het seizoen en het weer. Ook is er een grens
aan de maximale hoeveelheid lading per dag. Het duurt minimaal onge-
veer 10 dagen om met het solarlaadsysteem de maximaal mogelijke hoe-
veelheid lading te bereiken.
Werking solarlaadsysteem
PRIUS PHV_OM_OM47A89E_(EE).book Page 175 Wednesday, December 14, 2016 1:05 PM

1762-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)
12V-accu
Zonnedak
Solarbatterij (in consolevak)
Solar-ECU
Batterijpakket (tractiebatterij)
Informatie met betrekking tot het
solarlaadsysteem kan worden
bekeken via (rij-informatie)
op het multi-informatiedisplay.
(→Blz. 220, 233)
Weergeven van informatie met betrekking tot
het solarlaadsysteem
1
2
3
4
5
PRIUS PHV_OM_OM47A89E_(EE).book Page 176 Wednesday, December 14, 2016 1:05 PM

1772-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)

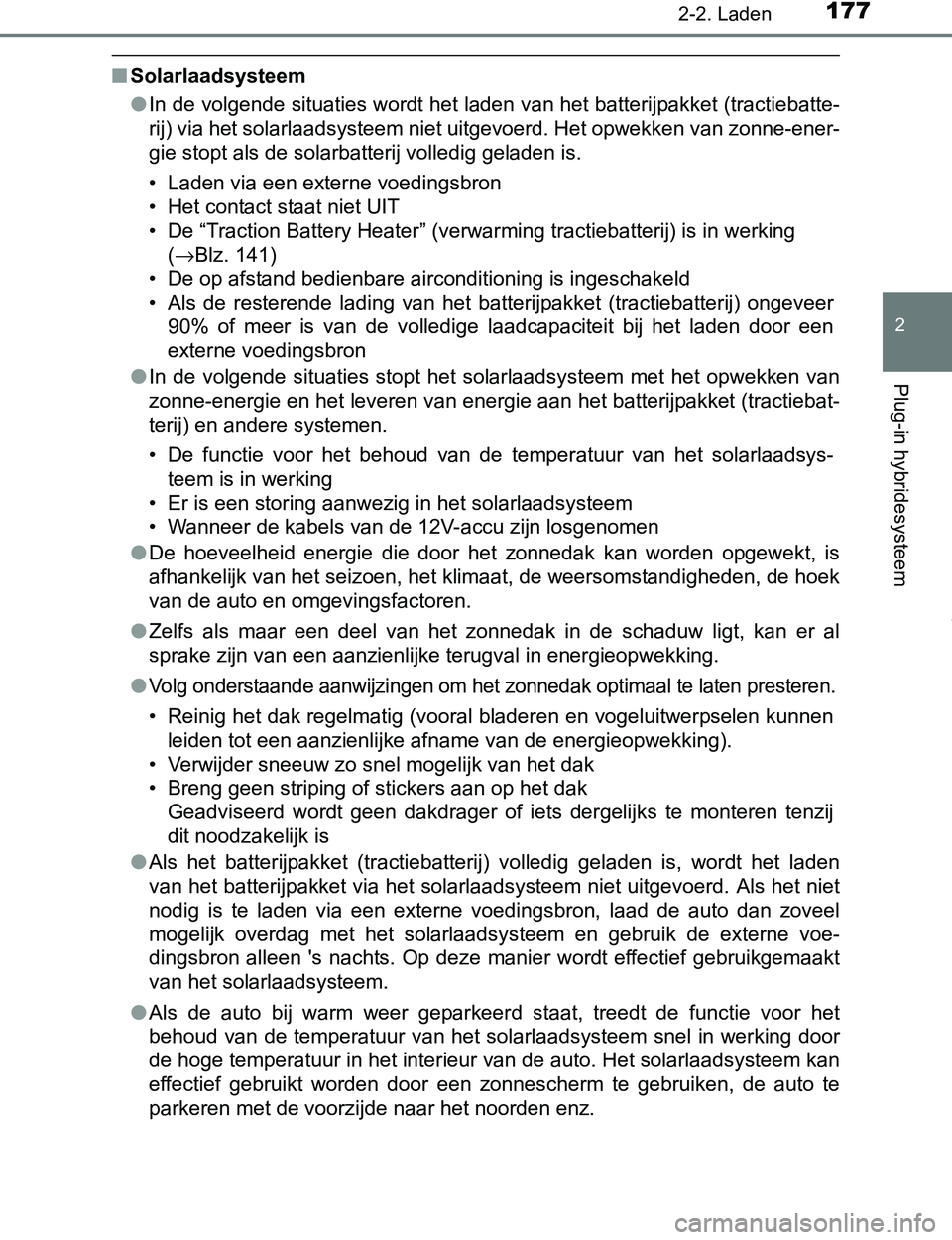

■Solarlaadsysteem
●In de volgende situaties wordt het laden van het batterijpakket (tractiebatte-
rij) via het solarlaadsysteem niet uitgevoerd. Het opwekken van zonne-ener-
gie stopt als de solarbatterij volledig geladen is.
• Laden via een externe voedingsbron
• Het contact staat niet UIT
• De “Traction Battery Heater” (verwarming tractiebatterij) is in werking
(→Blz. 141)
• De op afstand bedienbare airconditioning is ingeschakeld
• Als de resterende lading van het batterijpakket (tractiebatterij) ongeveer
90% of meer is van de volledige laadcapaciteit bij het laden door een
externe voedingsbron
●In de volgende situaties stopt het solarlaadsysteem met het opwekken van
zonne-energie en het leveren van energie aan het batterijpakket (tractiebat-
terij) en andere systemen.
• De functie voor het behoud van de temperatuur van het solarlaadsys-
teem is in werking
• Er is een storing aanwezig in het solarlaadsysteem
• Wanneer de kabels van de 12V-accu zijn losgenomen
●De hoeveelheid energie die door het zonnedak kan worden opgewekt, is
afhankelijk van het seizoen, het klimaat, de weersomstandigheden, de hoek
van de auto en omgevingsfactoren.
●Zelfs als maar een deel van het zonnedak in de schaduw ligt, kan er al
sprake zijn van een aanzienlijke terugval in energieopwekking.
●
Volg onderstaande aanwijzingen om het zonnedak optimaal te laten presteren.
• Reinig het dak regelmatig (vooral bladeren en vogeluitwerpselen kunnen
leiden tot een aanzienlijke afname van de energieopwekking).
• Verwijder sneeuw zo snel mogelijk van het dak
• Breng geen striping of stickers aan op het dak
Geadviseerd wordt geen dakdrager of iets dergelijks te monteren tenzij
dit noodzakelijk is
●Als het batterijpakket (tractiebatterij) volledig geladen is, wordt het laden
van het batterijpakket via het solarlaadsysteem niet uitgevoerd. Als het niet
nodig is te laden via een externe voedingsbron, laad de auto dan zoveel
mogelijk overdag met het solarlaadsysteem en gebruik de externe voe-
dingsbron alleen 's nachts. Op deze manier wordt effectief gebruikgemaakt
van het solarlaadsysteem.
●Als de auto bij warm weer geparkeerd staat, treedt de functie voor het
behoud van de temperatuur van het solarlaadsysteem snel in werking door
de hoge temperatuur in het interieur van de auto. Het solarlaadsysteem kan
effectief gebruikt worden door een zonnescherm te gebruiken, de auto te
parkeren met de voorzijde naar het noorden enz.
PRIUS PHV_OM_OM47A89E_(EE).book Page 177 Wednesday, December 14, 2016 1:05 PM

1782-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)

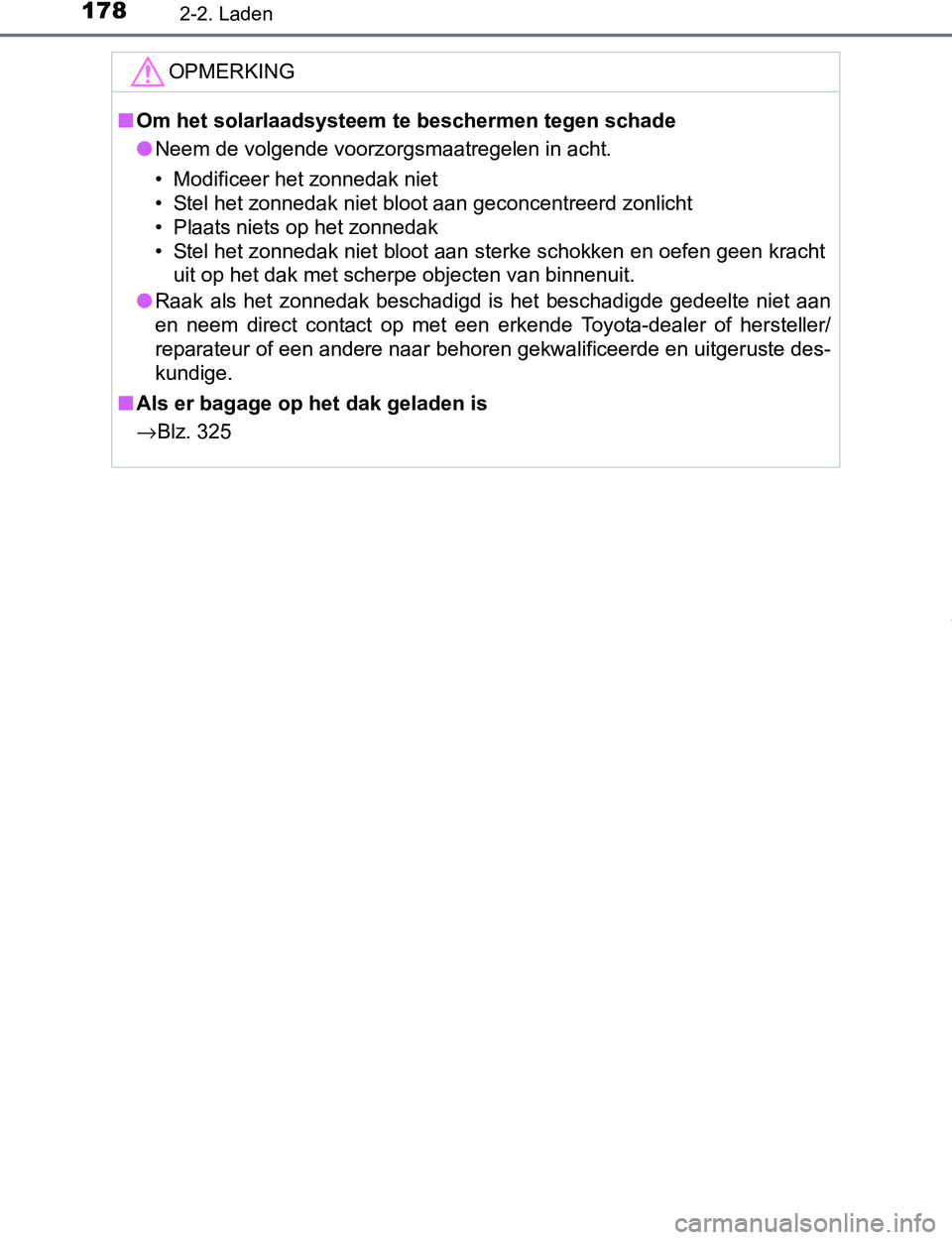

OPMERKING
■Om het solarlaadsysteem te beschermen tegen schade
●Neem de volgende voorzorgsmaatregelen in acht.
• Modificeer het zonnedak niet
• Stel het zonnedak niet bloot aan geconcentreerd zonlicht
• Plaats niets op het zonnedak
• Stel het zonnedak niet bloot aan sterke schokken en oefen geen kracht
uit op het dak met scherpe objecten van binnenuit.
●Raak als het zonnedak beschadigd is het beschadigde gedeelte niet aan
en neem direct contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■Als er bagage op het dak geladen is
→Blz. 325
PRIUS PHV_OM_OM47A89E_(EE).book Page 178 Wednesday, December 14, 2016 1:05 PM

179
2
2-2. Laden
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)

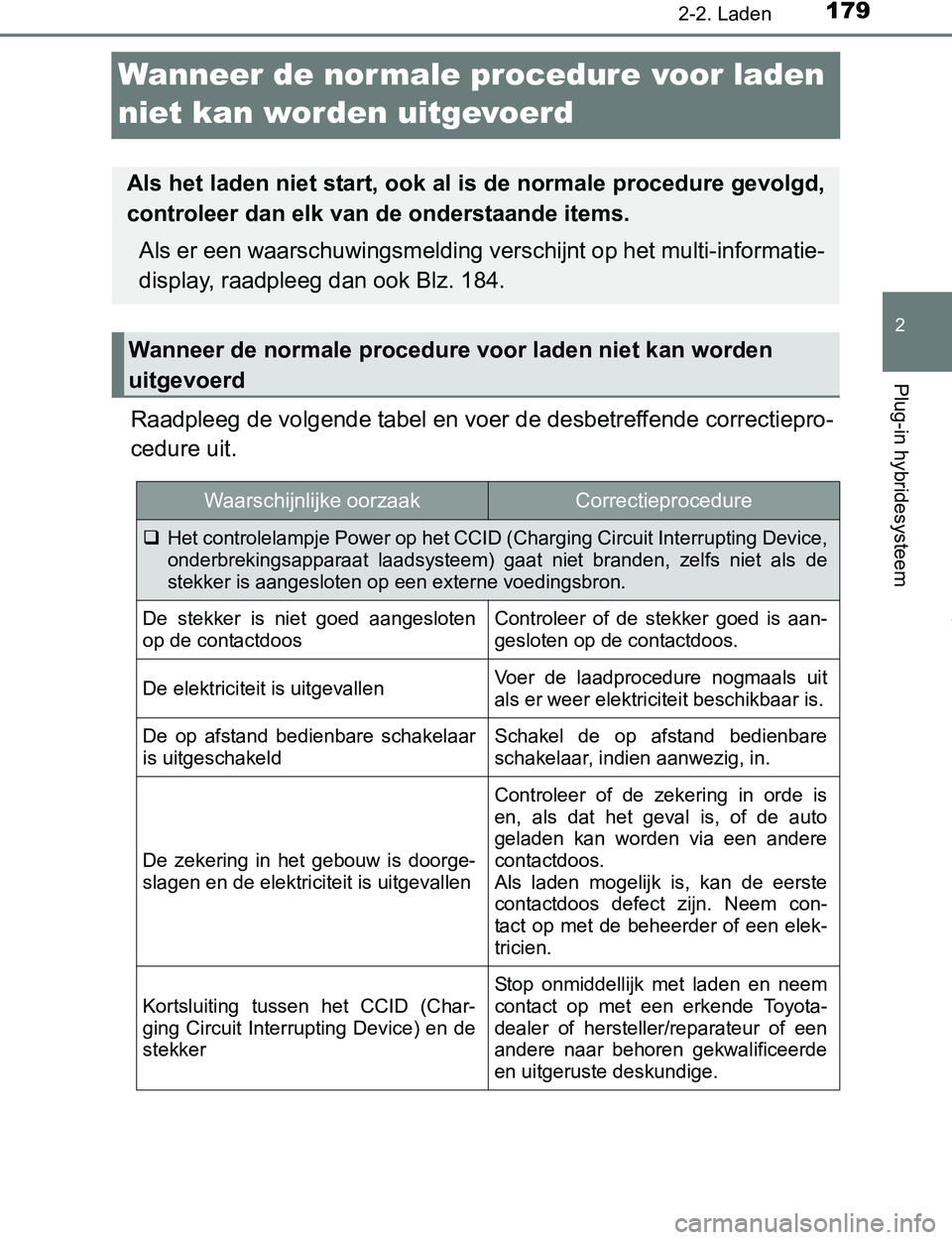

Wanneer de normale procedure voor laden
niet kan worden uitgevoerd
Raadpleeg de volgende tabel en voer de desbetreffende correctiepro-
cedure uit.
Als het laden niet start, ook al is de normale procedure gevolgd,
controleer dan elk van de onderstaande items.
Als er een waarschuwingsmelding verschijnt op het multi-informatie-
display, raadpleeg dan ook Blz. 184.
Wanneer de normale procedure voor laden niet kan worden
uitgevoerd
Waarschijnlijke oorzaakCorrectieprocedure
Het controlelampje Power op het CCID (Charging Circuit Interrupting Device,
onderbrekingsapparaat laadsysteem) gaat niet branden, zelfs niet als de
stekker is aangesloten op een externe voedingsbron.
De stekker is niet goed aangesloten
op de contactdoosControleer of de stekker goed is aan-
gesloten op de contactdoos.
De elektriciteit is uitgevallenVoer de laadprocedure nogmaals uit
als er weer elektriciteit beschikbaar is.
De op afstand bedienbare schakelaar
is uitgeschakeldSchakel de op afstand bedienbare
schakelaar, indien aanwezig, in.
De zekering in het gebouw is doorge-
slagen en de elektriciteit is uitgevallen
Controleer of de zekering in orde is
en, als dat het geval is, of de auto
geladen kan worden via een andere
contactdoos.
Als laden mogelijk is, kan de eerste
contactdoos defect zijn. Neem con-
tact op met de beheerder of een elek-
tricien.
Kortsluiting tussen het CCID (Char-
ging Circuit Interrupting Device) en de
stekker
Stop onmiddellijk met laden en neem
contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
PRIUS PHV_OM_OM47A89E_(EE).book Page 179 Wednesday, December 14, 2016 1:05 PM

1802-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)

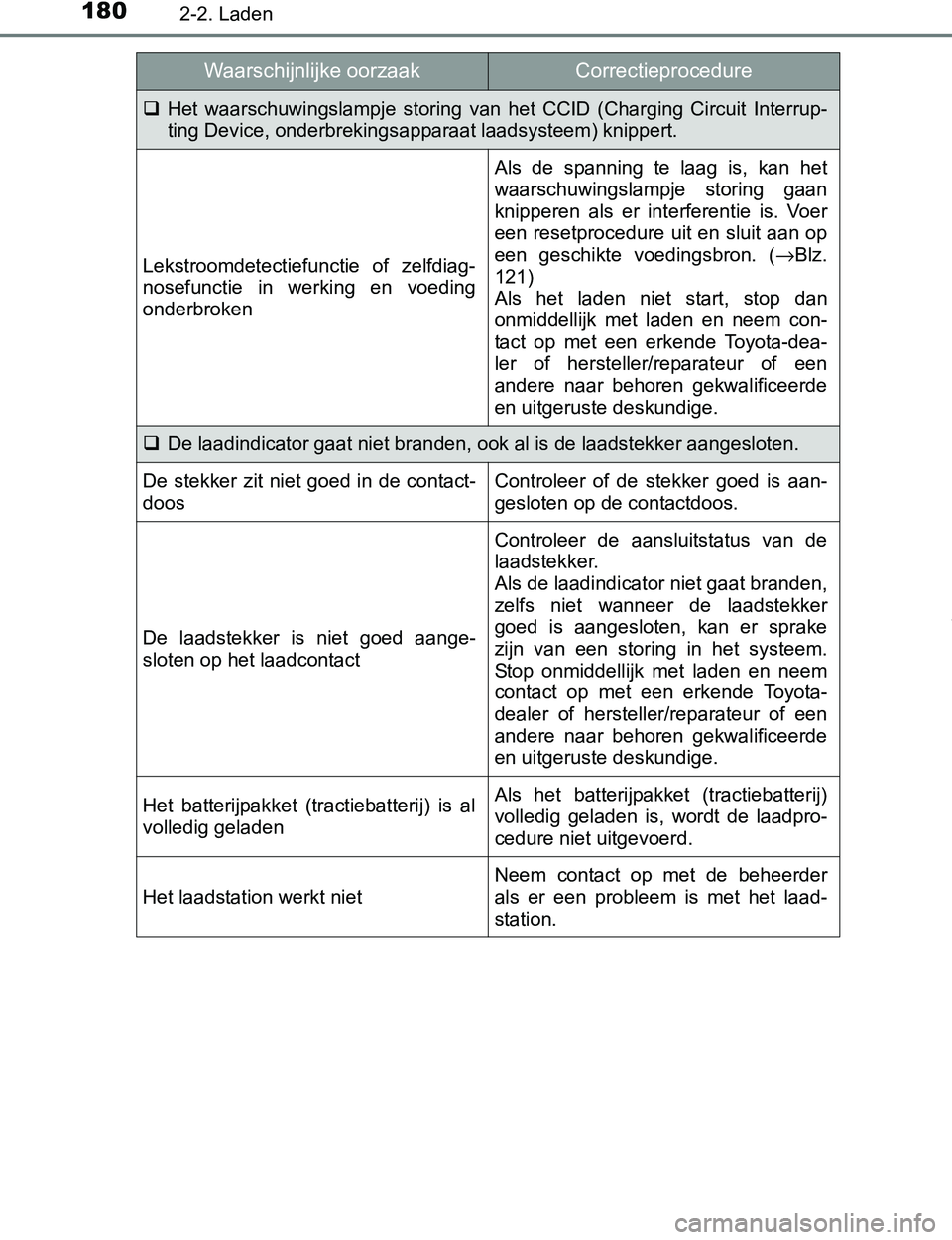

Het waarschuwingslampje storing van het CCID (Charging Circuit Interrup-
ting Device, onderbrekingsapparaat laadsysteem) knippert.
Lekstroomdetectiefunctie of zelfdiag-
nosefunctie in werking en voeding
onderbroken
Als de spanning te laag is, kan het
waarschuwingslampje storing gaan
knipperen als er interferentie is. Voer
een resetprocedure uit en sluit aan op
een geschikte voedingsbron. (→Blz.
121)
Als het laden niet start, stop dan
onmiddellijk met laden en neem con-
tact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
De laadindicator gaat niet branden, ook al is de laadstekker aangesloten.
De stekker zit niet goed in de contact-
doosControleer of de stekker goed is aan-
gesloten op de contactdoos.
De laadstekker is niet goed aange-
sloten op het laadcontact
Controleer de aansluitstatus van de
laadstekker.
Als de laadindicator niet gaat branden,
zelfs niet wanneer de laadstekker
goed is aangesloten, kan er sprake
zijn van een storing in het systeem.
Stop onmiddellijk met laden en neem
contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Het batterijpakket (tractiebatterij) is al
volledig geladenAls het batterijpakket (tractiebatterij)
volledig geladen is, wordt de laadpro-
cedure niet uitgevoerd.
Het laadstation werkt niet
Neem contact op met de beheerder
als er een probleem is met het laad-
station.
Waarschijnlijke oorzaakCorrectieprocedure
PRIUS PHV_OM_OM47A89E_(EE).book Page 180 Wednesday, December 14, 2016 1:05 PM
