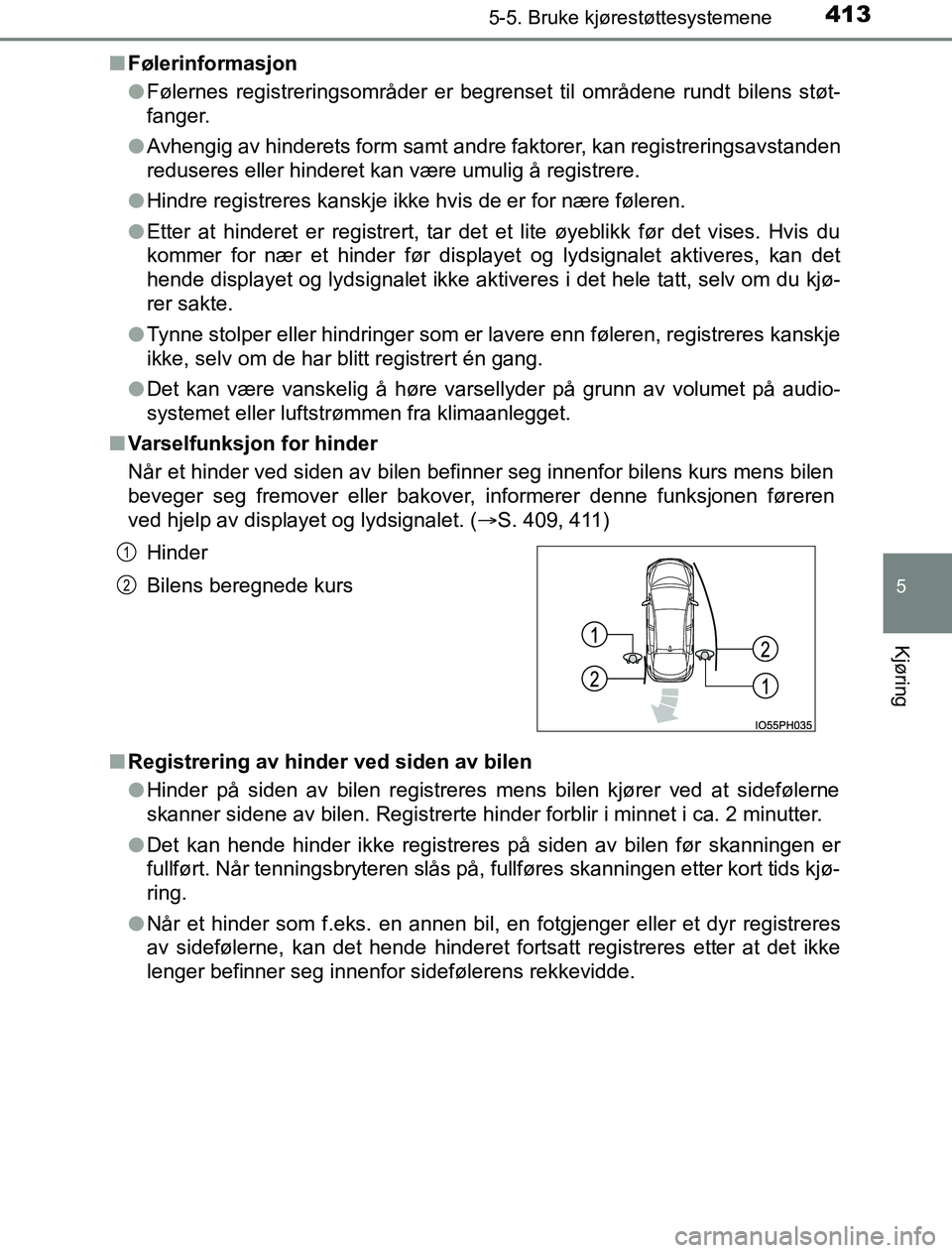

display TOYOTA PRIUS PLUG-IN HYBRID 2016 Instruksjoner for bruk (in Norwegian)

4135-5. Bruke kjørestøttesystemene
OM47A89NO
5
Kjøring
nFølerinformasjon
lFølernes registreringsområder er begrenset til områdene rundt bilens støt-
fanger.
l Avhengig av hinderets form samt andre faktorer, kan registreringsavstanden
reduseres eller hinderet kan være umulig å registrere.
l Hindre registreres kanskje ikke hvis de er for nære føleren.
l Etter at hinderet er registrert, tar det et lite øyeblikk før det vises. Hvis du
kommer for nær et hinder før displayet og lydsignalet aktiveres, kan det
hende displayet og lydsignalet ikke aktiveres i det hele tatt, selv om du kjø-
rer sakte.
l Tynne stolper eller hindringer som er lavere enn føleren, registreres kanskje
ikke, selv om de har blitt registrert én gang.
l Det kan være vanskelig å høre varsellyder på grunn av volumet på audio-
systemet eller luftstrømmen fra klimaanlegget.
n Varselfunksjon for hinder
Når et hinder ved siden av bilen befinner seg innenfor bilens kurs mens bilen
beveger seg fremover eller bakover, informerer denne funksjonen føreren
ved hjelp av displayet og lydsignalet. ( S. 409, 411)
n Registrering av hinder ved siden av bilen
lHinder på siden av bilen registreres mens bilen kjører ved at sidefølerne
skanner sidene av bilen. Registrerte hinder forblir i minnet i ca. 2 min\
utter.
l Det kan hende hinder ikke registreres på siden av bilen før skanningen er
fullført. Når tenningsbryteren slås på, fullføres skanningen etter kort tids kjø-
ring.
l Når et hinder som f.eks. en annen bil, en fotgjenger eller et dyr registreres
av sidefølerne, kan det hende hinderet fortsatt registreres etter at det ikke
lenger befinner seg innenfor sidefølerens rekkevidde. Hinder
Bilens beregnede kurs
1
2
OM47A89NO.book Page 413 Friday, January 13, 2017 12:31 PM

4145-5. Bruke kjørestøttesystemene
OM47A89NOn
Hvis ”Clean Parking Assist Sensor” vises i multiinformasjonsdisplayet
En føler kan være skitten eller dekket med snø eller is. I slike tilfeller skal sys-
temet gå tilbake til normalt når det fjernes fra føleren.
Og det kan vises en feilmelding eller det kan hende en hindring ikke oppda-
ges fordi føleren er frosset i lave te mperaturer. Systemet skal gå tilbake til
normal drift når føleren tiner.
n Hvis ”Parking Assist Malfunction” vises i multiinformasjonsdisplayet
Avhengig av feilen på føleren kan det hende enheten ikke fungerer normalt.
Få bilen kontrollert hos en autorisert Toyota-forhandler, eller en annen behø-
rig kvalifisert og utstyrt faginstans.
n Tilpasning
Innstillingene for varsellyden kan endres.
(Funksjoner som kan tilpasses: S. 676)
ADVARSEL
n Bruk av Toyota parkeringshjelp
Ta hensyn til forholdsreglene nedenfor for å hindre uventede ulykker.
l Ikke overskrid fartsgrensen på 10 km/t.
l Følernes registreringsområder og reaksjonstid er begrenset. Når du kjører
fremover eller bakover, må du for sikkerhets skyld sjekke området rundt
bilen (spesielt på sidene). Kjør langsomt og bruk bremsen for å kontrollere
bilens fart.
l Ikke monter tilbehør innenfor følernes registreringsområder.
OM47A89NO.book Page 414 Friday, January 13, 2017 12:31 PM

4165-5. Bruke kjørestøttesystemene
OM47A89NO
ADVARSEL
n Sidefølere
I følgende situasjoner kan det være at Toyota parkeringshjelp ikke fungerer
normalt, noe som kan føre til en uventet ulykke. Kjør forsiktig.
l Det kan være at hindringer på sidene av bilen ikke blir registrert før bilen
har kjørt en liten stund og skanningen av sideområdene er fullført.
(S. 413)
l Selv etter at skanningen av sideområdene er fullført, kan ikke hinder som
andre biler, personer eller dyr som nærmer seg bilen fra sidene, registre-
res.
l Selv etter at skanningen av sideområdene er fullført, er det ikke sikkert
hinder kan registreres, avhengig av omgivelsene rundt bilen.
Dersom dette er tilfelle, viser sidefølerens betjeningsdisplay ( S. 408)
midlertidig avslått.
n Hinder som kanskje ikke kan registreres
l Formen på hinderet kan gjøre at føle ren ikke registrerer det. Vær derfor
spesielt oppmerksom på følgende hindre:
• Ledninger, gjerder, tau osv.
• Bomull, snø eller andre materi aler som absorberer lydbølger
• Kraftig vinklede hindre
• Lave hindre
• Høye hindre der den øverste delen peker i retning av bilen
• Det er ikke sikkert føleren registre rer personer dersom de bruker visse
typer klær.
• Bevegelige objekter som personer eller dyr
OM47A89NO.book Page 416 Friday, January 13, 2017 12:31 PM

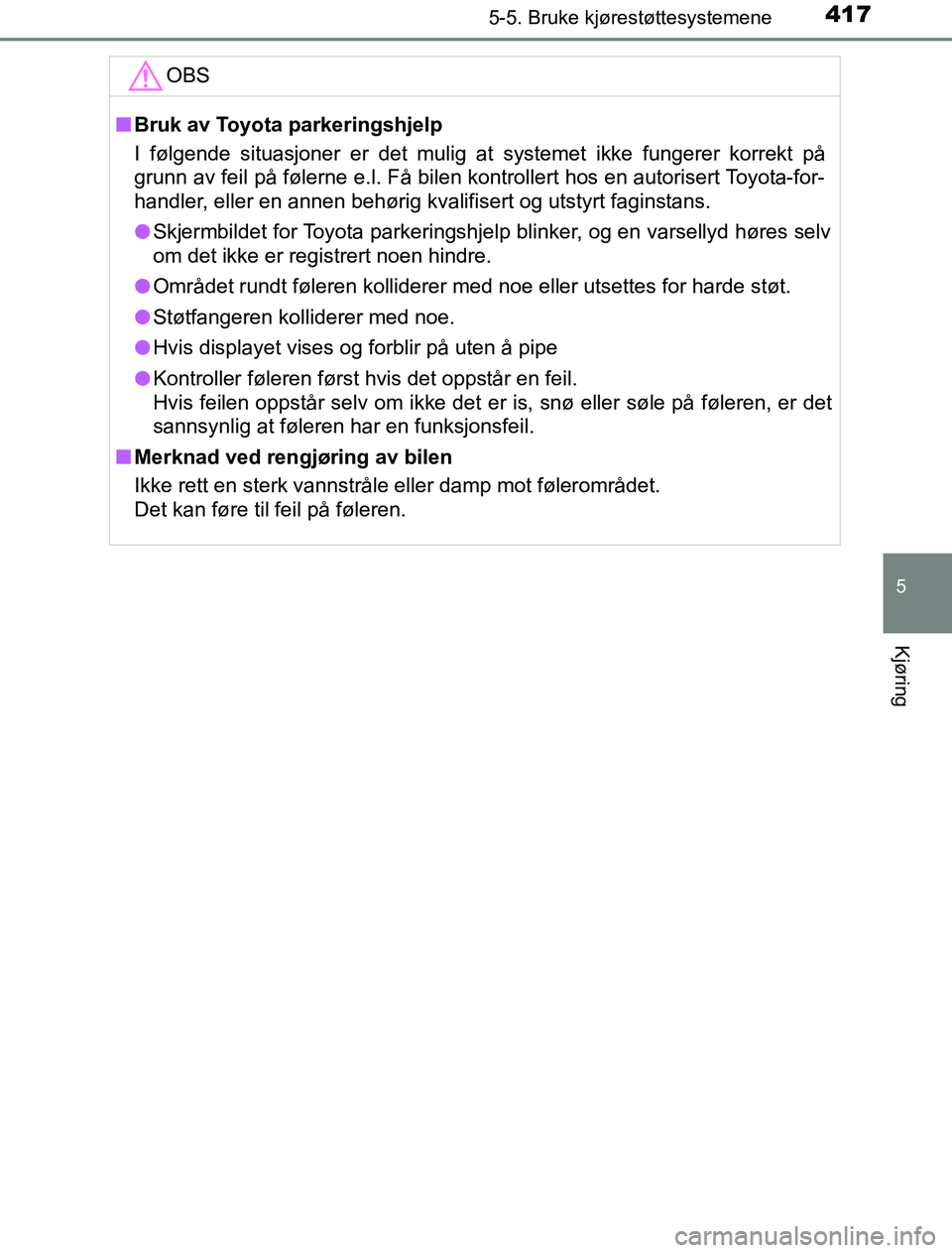

4175-5. Bruke kjørestøttesystemene
OM47A89NO
5
Kjøring
OBS
nBruk av Toyota parkeringshjelp
I følgende situasjoner er det mulig at systemet ikke fungerer korrekt på
grunn av feil på følerne e.l. Få bilen kontrollert hos en autorisert Toyota-for-
handler, eller en annen behørig kvalifisert og utstyrt faginstans.
l Skjermbildet for Toyota parkeringshjelp blinker, og en varsellyd høres selv
om det ikke er registrert noen hindre.
l Området rundt føleren kolliderer med noe eller utsettes for harde støt.
l Støtfangeren kolliderer med noe.
l Hvis displayet vises og forblir på uten å pipe
l Kontroller føleren først hvis det oppstår en feil.
Hvis feilen oppstår selv om ikke det er is, snø eller søle på føleren, er det
sannsynlig at føleren har en funksjonsfeil.
n Merknad ved rengjøring av bilen
Ikke rett en sterk vannstråle eller damp mot følerområdet.
Det kan føre til feil på føleren.
OM47A89NO.book Page 417 Friday, January 13, 2017 12:31 PM

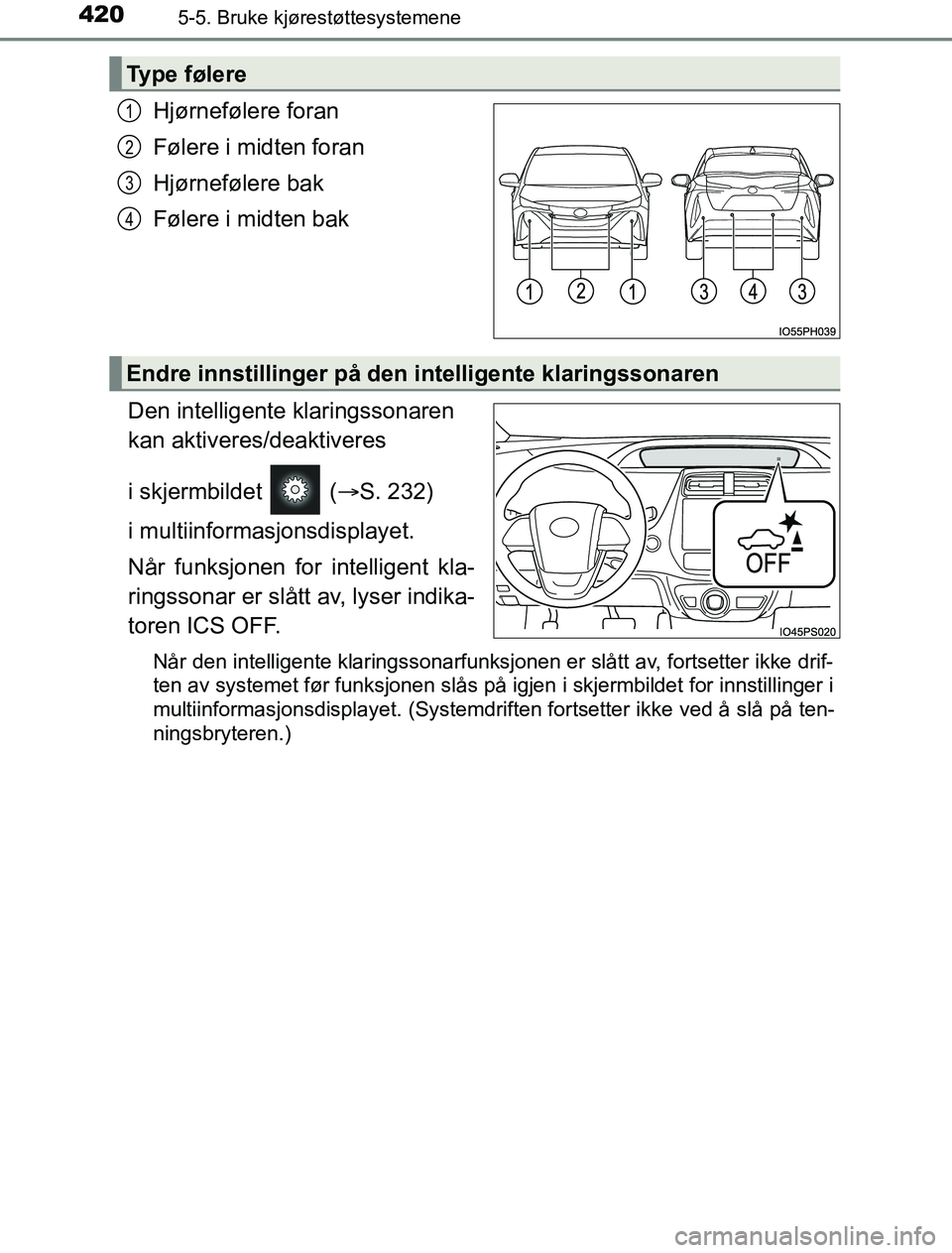

4205-5. Bruke kjørestøttesystemene
OM47A89NO
Hjørnefølere foran
Følere i midten foran
Hjørnefølere bak
Følere i midten bak
Den intelligente klaringssonaren
kan aktiveres/deaktiveres
i skjermbildet ( S. 232)
i multiinformasjonsdisplayet.
Når funksjonen for intelligent kla-
ringssonar er slått av, lyser indika-
toren ICS OFF.
Når den intelligente klaringssonarfunksjonen er slått av, fortsetter ikke drif-
ten av systemet før funksjonen slås på igjen i skjermbildet for innstillinger i
multiinformasjonsdisplayet. (Systemdriften fortsetter ikke ved å slå på ten-
ningsbryteren.)
Type følere
1
2
3
4
Endre innstillinger på den intelligente klaringssonaren
OM47A89NO.book Page 420 Friday, January 13, 2017 12:31 PM

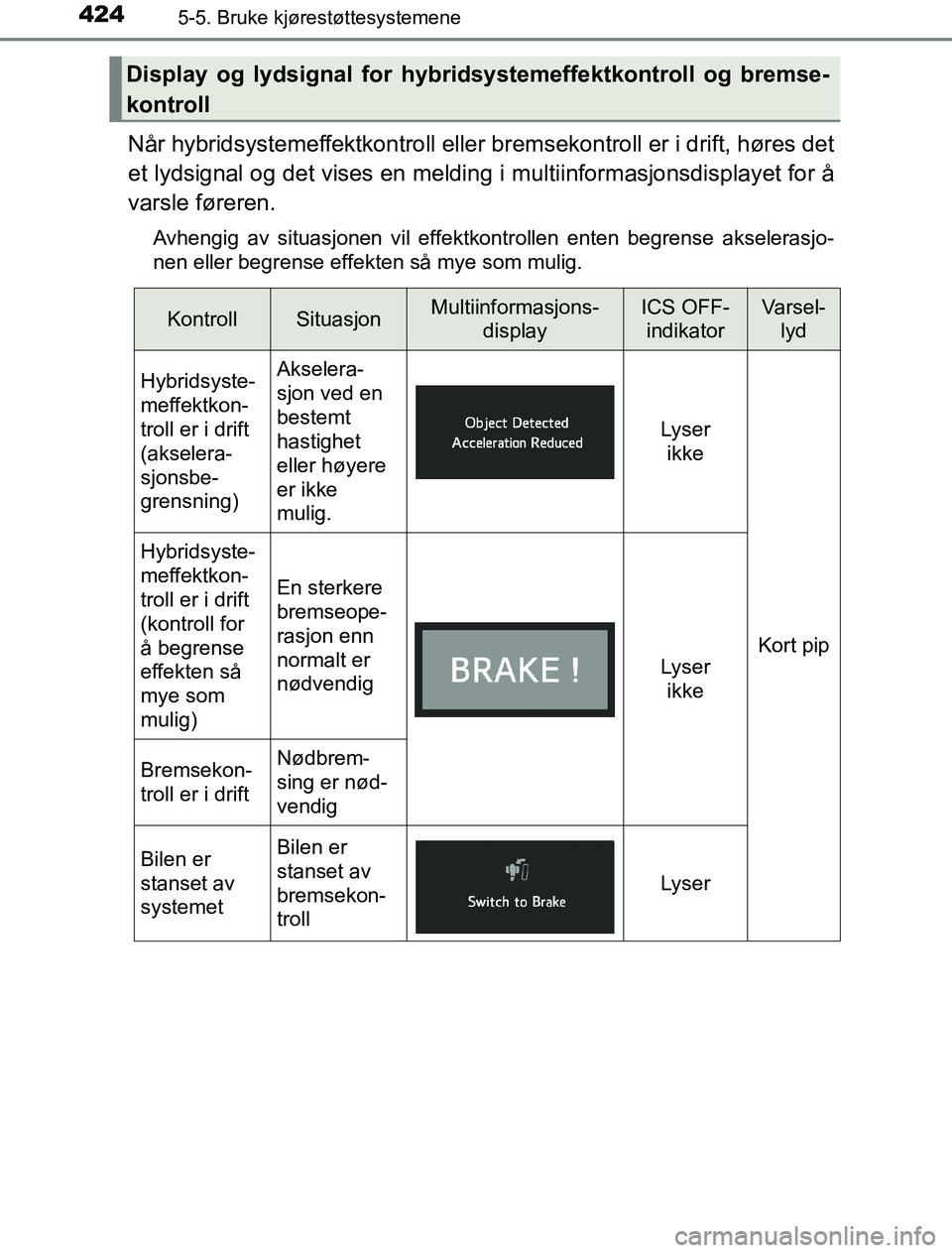

4245-5. Bruke kjørestøttesystemene
OM47A89NO
Når hybridsystemeffektkontroll eller bremsekontroll er i drift, høres det
et lydsignal og det vises en meldin g i multiinformasjonsdisplayet for å
varsle føreren.
Avhengig av situasjonen vil effektkontrollen enten begrense akselerasjo-
nen eller begrense effekten så mye som mulig.
Display og lydsignal for hybrid systemeffektkontroll og bremse-
kontroll
KontrollSituasjonMultiinformasjons- displayICS OFF-indikatorVarsel- lyd
Hybridsyste-
meffektkon-
troll er i drift
(akselera-
sjonsbe-
grensning)Akselera-
sjon ved en
bestemt
hastighet
eller høyere
er ikke
mulig.
Lyser
ikke
Kort pip
Hybridsyste-
meffektkon-
troll er i drift
(kontroll for
å begrense
effekten så
mye som
mulig)
En sterkere
bremseope-
rasjon enn
normalt er
nødvendig
Lyser ikke
Bremsekon-
troll er i driftNødbrem-
sing er nød-
vendig
Bilen er
stanset av
systemetBilen er
stanset av
bremsekon-
troll
Lyser
OM47A89NO.book Page 424 Friday, January 13, 2017 12:31 PM

4285-5. Bruke kjørestøttesystemene
OM47A89NOl
Påvirkning fra andre lydbølger
• En ultralydbølge er i nærheten, for eksempel hornet eller parkeringsføle-
ren til en annen bil, en bildetektor, en motorsykkelmotor eller luftbremsen
til en stor bil
• Elektroniske komponenter (for eksempel et opplyst nummerskilt (spesielt fluorescerende typer), tåkelys, en skjermstang eller en trådløs antenne)
er montert i nærheten av følerne
l Endringer inne i bilen
• Bilen heller veldig til en side
• Bilens høyde er svært endret på grunn av tung last (fronten på bilen vip-
per opp eller ned)
• Sensorens retning er endret på grunn av kollisjon eller annet sammenstøt
n Intelligent klaringssonar fungerer mens den intelligente parkeringshjel-
pen er aktivert
S. 433
n Når 12-voltsbatteriet fjernes og monteres
Systemet må initialiseres.
Systemet kan initialiseres ved å kjøre bilen rett fremover i fem sekunder eller
mer, i en fart på ca. 35 km/t eller høyere.
n Når ”ICS Unavailable” vises i multiinformasjonsdisplayet og ICS OFF-
indikatoren blinker
lIs, snø, skitt el.l. kan ha festet seg til føleren. Hvis dette skjer, må is, snø,
skitt el.l. fjernes fra føleren for at systemet skal fungere normalt igjen.
Det kan også vises en varselmelding ved lave temperaturer på grunn av at
det har dannet seg is på sensoren, og sensoren kan kanskje ikke registrere
hindringer. Når isen smelter, vil systemet fungere normalt igjen.
l Hvis meldingen vises selv om skitt er fjernet fra føleren, eller selv om føleren
ikke var skitten, få bilen kontrollert av en autorisert Toyota-forhandler eller
en annen behørig kvalifisert og utstyrt faginstans.
l Det kan hende systeminitialisering ikke er utført etter fjerning og montering
av 12-voltsbatteriet. Utfør systeminitialisering.
n Når ”ICS Malfunction Visit Your Dealer” vises i multiinformasjonsdis-
playet, ICS OFF-indikatoren blinker og du hører et lydsignal
Systemet fungerer kanskje ikke ordentlig. Få bilen kontrollert hos en autori-
sert Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
OM47A89NO.book Page 428 Friday, January 13, 2017 12:31 PM

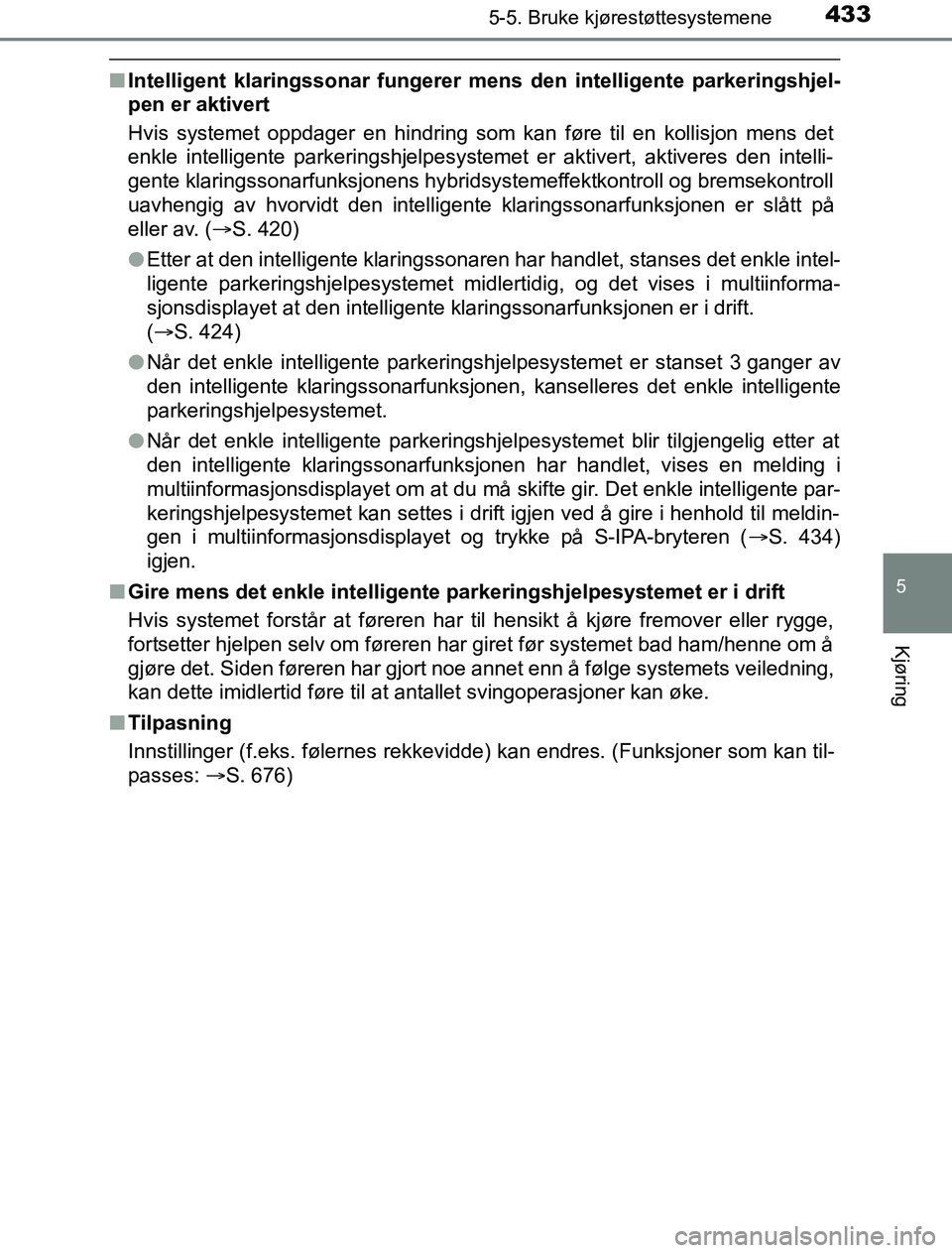

4335-5. Bruke kjørestøttesystemene
OM47A89NO
5
Kjøring
nIntelligent klaringssonar fungerer mens den intelligente parkeringshjel-
pen er aktivert
Hvis systemet oppdager en hindring som kan føre til en kollisjon mens det
enkle intelligente parkeringshjelpesystemet er aktivert, aktiveres den intelli-
gente klaringssonarfunksjonens hybridsystemeffektkontroll og bremsekontroll
uavhengig av hvorvidt den intelligente klaringssonarfunksjonen er slått på
eller av. (S. 420)
lEtter at den intelligente klaringssonaren har handlet, stanses det enkle intel-
ligente parkeringshjelpesystemet midlertidig, og det vises i multiinforma-
sjonsdisplayet at den intelligente klaringssonarfunksjonen er i drift.
(S. 424)
l Når det enkle intelligente parkeringshjelpesystemet er stanset 3 ganger av
den intelligente klaringssonarfunksjonen, kanselleres det enkle intelligente
parkeringshjelpesystemet.
l Når det enkle intelligente parkeringshjelpesystemet blir tilgjengelig etter at
den intelligente klaringssonarfunksjonen har handlet, vises en melding i
multiinformasjonsdisplayet om at du må skifte gir. Det enkle intelligente par-
keringshjelpesystemet kan settes i drift igjen ved å gire i henhold til meldin-
gen i multiinformasjonsdisplayet og trykke på S-IPA-bryteren ( S. 434)
igjen.
n Gire mens det enkle intelligente parkeringshjelpesystemet er i drift
Hvis systemet forstår at føreren har til hensikt å kjøre fremover eller rygge,
fortsetter hjelpen selv om føreren har giret før systemet bad ham/henne om å
gjøre det. Siden føreren har gjort noe annet enn å følge systemets veiledning,
kan dette imidlertid føre til at antallet svingoperasjoner kan øke.
n Tilpasning
Innstillinger (f.eks. følernes rekkevidde) kan endres. (Funksjoner som kan til-
passes: S. 676)
OM47A89NO.book Page 433 Friday, January 13, 2017 12:31 PM

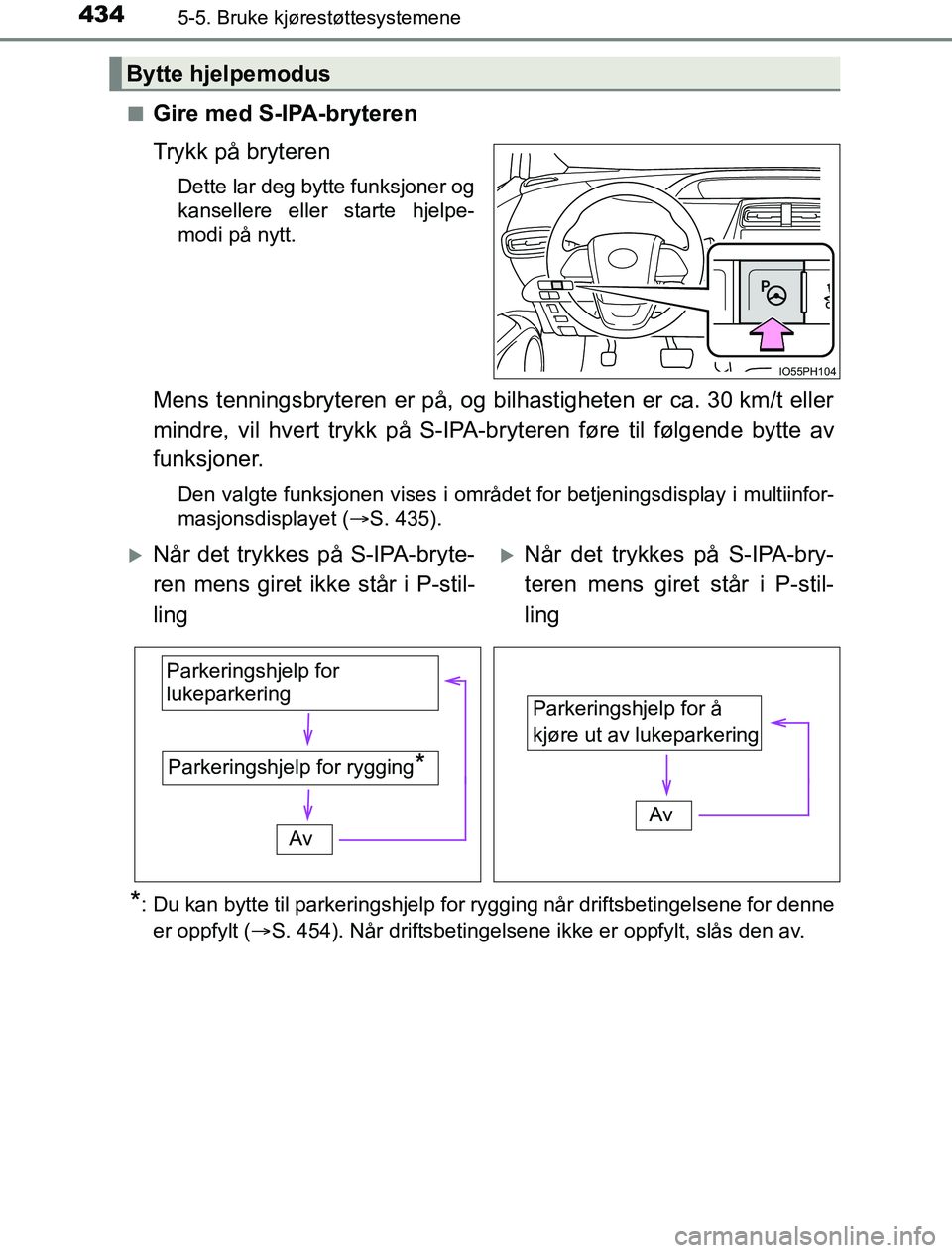

4345-5. Bruke kjørestøttesystemene
OM47A89NOn
Gire med S-IPA-bryteren
Trykk på bryteren
Dette lar deg bytte funksjoner og
kansellere eller starte hjelpe-
modi på nytt.
Mens tenningsbryteren er på, og bilhastigheten er ca. 30 km/t eller
mindre, vil hvert trykk på S-IPA-bryteren føre til følgende bytte av
funksjoner.
Den valgte funksjonen vises i området for betjeningsdisplay i multiinfor-
masjonsdisplayet (
S. 435).
*: Du kan bytte til parkeringshjelp for rygging når driftsbetingelsene for denne
er oppfylt ( S. 454). Når driftsbetingelsene ikke er oppfylt, slås den av.
Bytte hjelpemodus
IO55PH104
Når det trykkes på S-IPA-bryte-
ren mens giret ikke står i P-stil-
lingNår det trykkes på S-IPA-bry-
teren mens giret står i P-stil-
ling
Parkeringshjelp for rygging*
Parkeringshjelp for
lukeparkering
Av
Parkeringshjelp for å
kjøre ut av lukeparkeringAv
OM47A89NO.book Page 434 Friday, January 13, 2017 12:31 PM

4355-5. Bruke kjørestøttesystemene
OM47A89NO
5
Kjøring
Veiledningsskjermbildet vises i multiinformasjonsdisplayet.Hjelpenivåindikator
Viser en måler som indikerer nivået
frem til bilens stoppeposisjon /
posisjonen hvor hjelpen avsluttes.
Stopp-display
Når denne lyser, må du tråkke på
bremsepedalen og stanse bilen
med en gang.
Betjeningsdisplay
Viser driftsforholdet til enkel intelligent parkeringshjelp.
Instruksjonsdisplay
Følg instruksjonene i displayet og utfør handlingene som angis her. Illus-
trasjonen viser et eksempel der displayet indikerer at bremsepedalen må
trykkes inn for å kontrollere bilens hastighet og sikkerheten i omgiv\
elsene.
S-IPA -bryterikon
Vises når hjelpemodus kan endres og systemet kan slås av eller på med
S-IPA-bryteren.
Display for automatisk håndtering av ratt
Vises når systemet foretar automatisk håndtering av rattet.
Toyota parkeringshjelp, følerdisplay/dørposisjonsdisplay (åpen/luk-
ket)
S. 408
nS-IPA-indikator inne i måleren ( S. 193)
Denne indikatoren lyser når det enkle intelligente parkeringshjelpesystemet
foretar automatisk håndtering av rattet. Når kontrollen avsluttes, blinker indi-
katoren en kort stund før den slås av.
n Popup-display for Toyota parkeringshjelp
Hvis Toyota parkeringshjelp registrerer en hindring mens det enkle intelli-
gente parkeringshjelpesystemet er i drift, vises displayet for Toyota parke-
ringshjelp automatisk i veiledningsskjermbildet ( S. 408), uavhengig av om
Toyota parkeringshjelp er slått på eller av. ( S. 407)
Veiledningsskjermbilde
1
2
3
4
5
6
7
OM47A89NO.book Page 435 Friday, January 13, 2017 12:31 PM
