TOYOTA PRIUS PLUG-IN HYBRID 2016 Manuale duso (in Italian)

3315-1. Prima di mettersi alla guida
PRIUS PHV_OM_OM47A93L_(EL)
5
Guida
NOTA

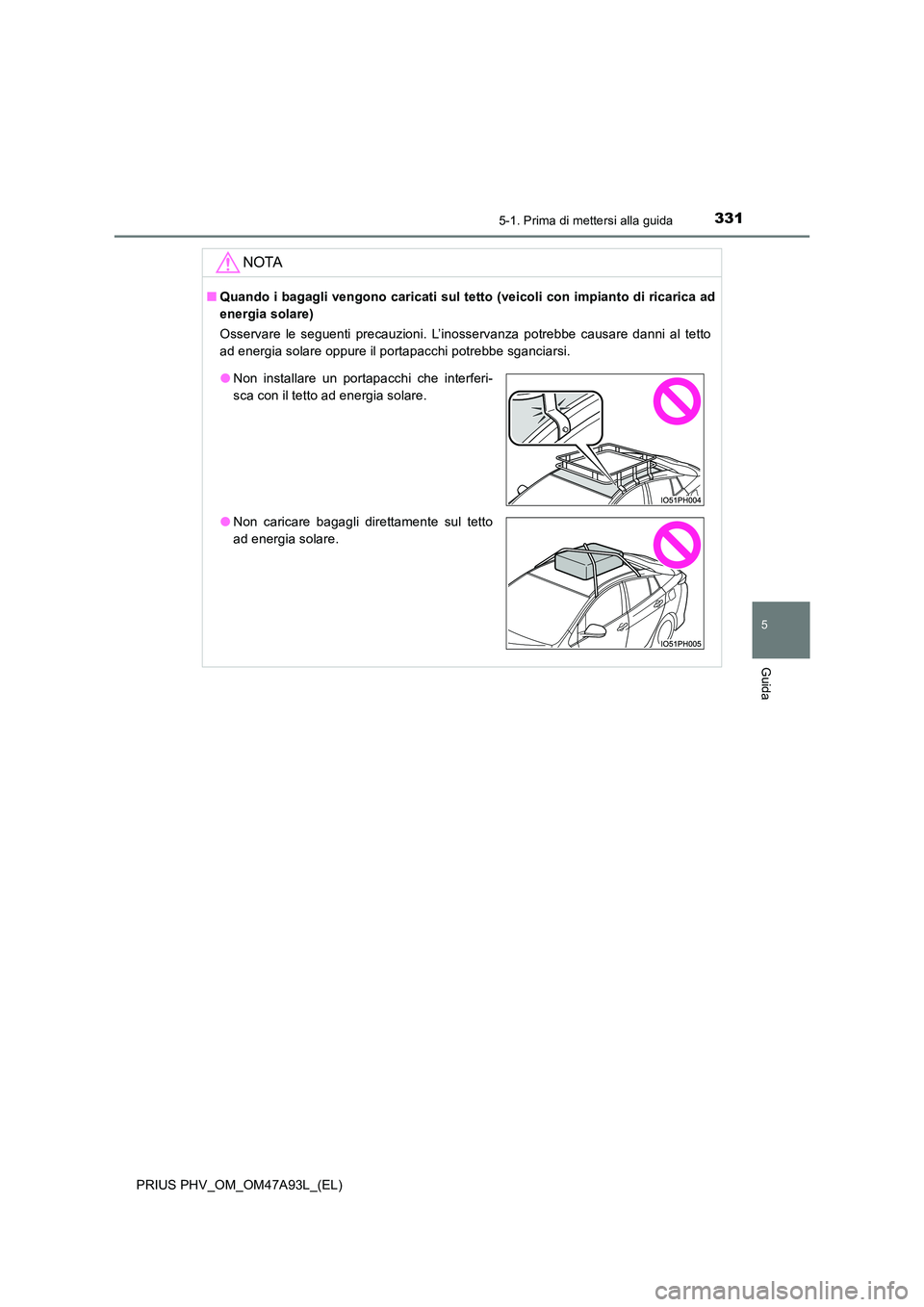

■Quando i bagagli vengono caricati sul tetto (veicoli con impianto di ricarica ad
energia solare)
Osservare le seguenti precauzioni. L’inosservanza potrebbe causare danni al tetto
ad energia solare oppure il portapacchi potrebbe sganciarsi.
●Non installare un portapacchi che interferi-
sca con il tetto ad energia solare.
●Non caricare bagagli direttamente sul tetto
ad energia solare.

3325-1. Prima di mettersi alla guida
PRIUS PHV_OM_OM47A93L_(EL)

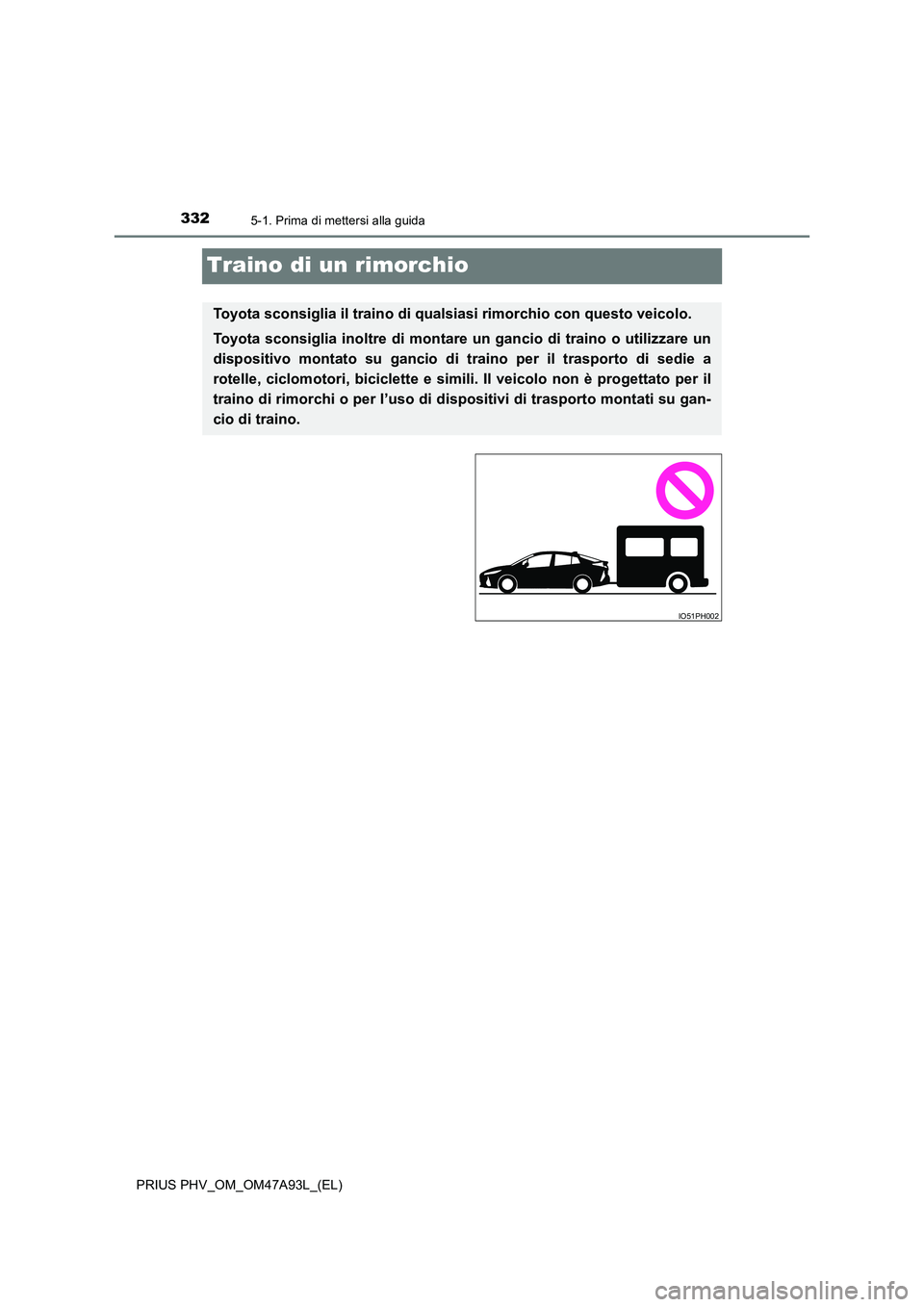

Traino di un rimorchio
Toyota sconsiglia il traino di qualsiasi rimorchio con questo veicolo.
Toyota sconsiglia inoltre di montare un gancio di traino o utilizzare un
dispositivo montato su gancio di traino per il trasporto di sedie a
rotelle, ciclomotori, biciclette e si mili. Il veicolo non è progettato per il
traino di rimorchi o per l’uso di di spositivi di trasporto montati su gan-
cio di traino.
IO51PH002

3335-2. Procedure di guida
PRIUS PHV_OM_OM47A93L_(EL)
5
Guida

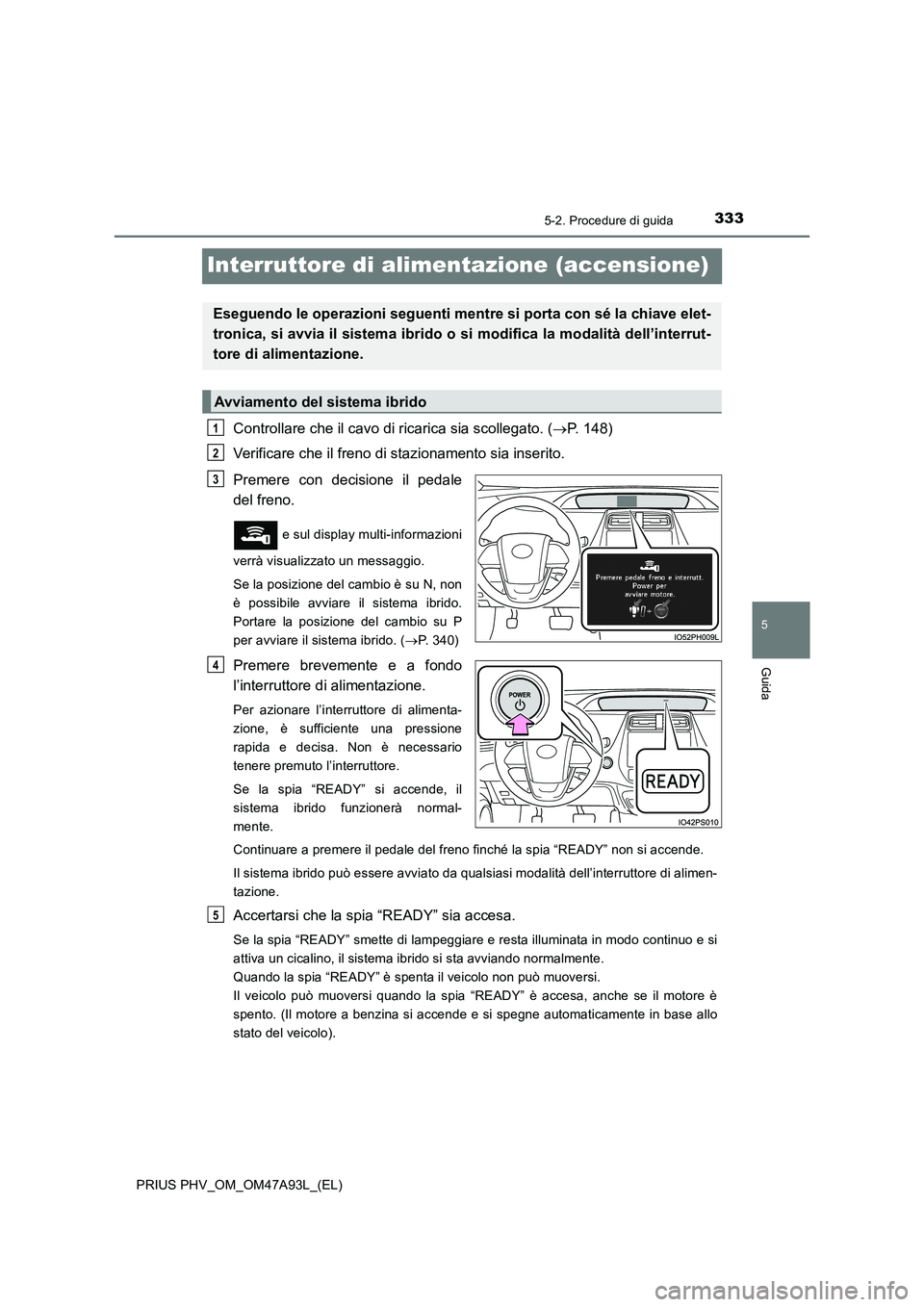

Interruttore di alimentazione (accensione)
Controllare che il cavo di ricarica sia scollegato. (P. 148)
Verificare che il freno di stazionamento sia inserito.
Premere con decisione il pedale
del freno.
e sul display multi-informazioni
verrà visualizzato un messaggio.
Se la posizione del cambio è su N, non
è possibile avviare il sistema ibrido.
Portare la posizione del cambio su P
per avviare il sistema ibrido. (P. 3 4 0 )
Premere brevemente e a fondo
l’interruttore di alimentazione.
Per azionare l’interruttore di alimenta-
zione, è sufficiente una pressione
rapida e decisa. Non è necessario
tenere premuto l’interruttore.
Se la spia “READY” si accende, il
sistema ibrido funzionerà normal-
mente.
Continuare a premere il pedale del freno finché la spia “READY” non si accende.
Il sistema ibrido può essere avviato da qualsiasi modalità dell’interruttore di alimen-
tazione.
Accertarsi che la spia “READY” sia accesa.
Se la spia “READY” smette di lampeggiare e resta illuminata in modo continuo e si
attiva un cicalino, il sistema ibrido si sta avviando normalmente.
Quando la spia “READY” è spenta il veicolo non può muoversi.
Il veicolo può muoversi quando la spia “READY” è accesa, anche se il motore è
spento. (Il motore a benzina si accende e si spegne automaticamente in base allo
stato del veicolo).
Eseguendo le operazioni seguenti mentre si porta con sé la chiave elet-
tronica, si avvia il sistema ibrido o si modifica la modalità dell’interrut-
tore di alimentazione.
Avviamento del sistema ibrido
1
2
3
4
5

3345-2. Procedure di guida
PRIUS PHV_OM_OM47A93L_(EL)

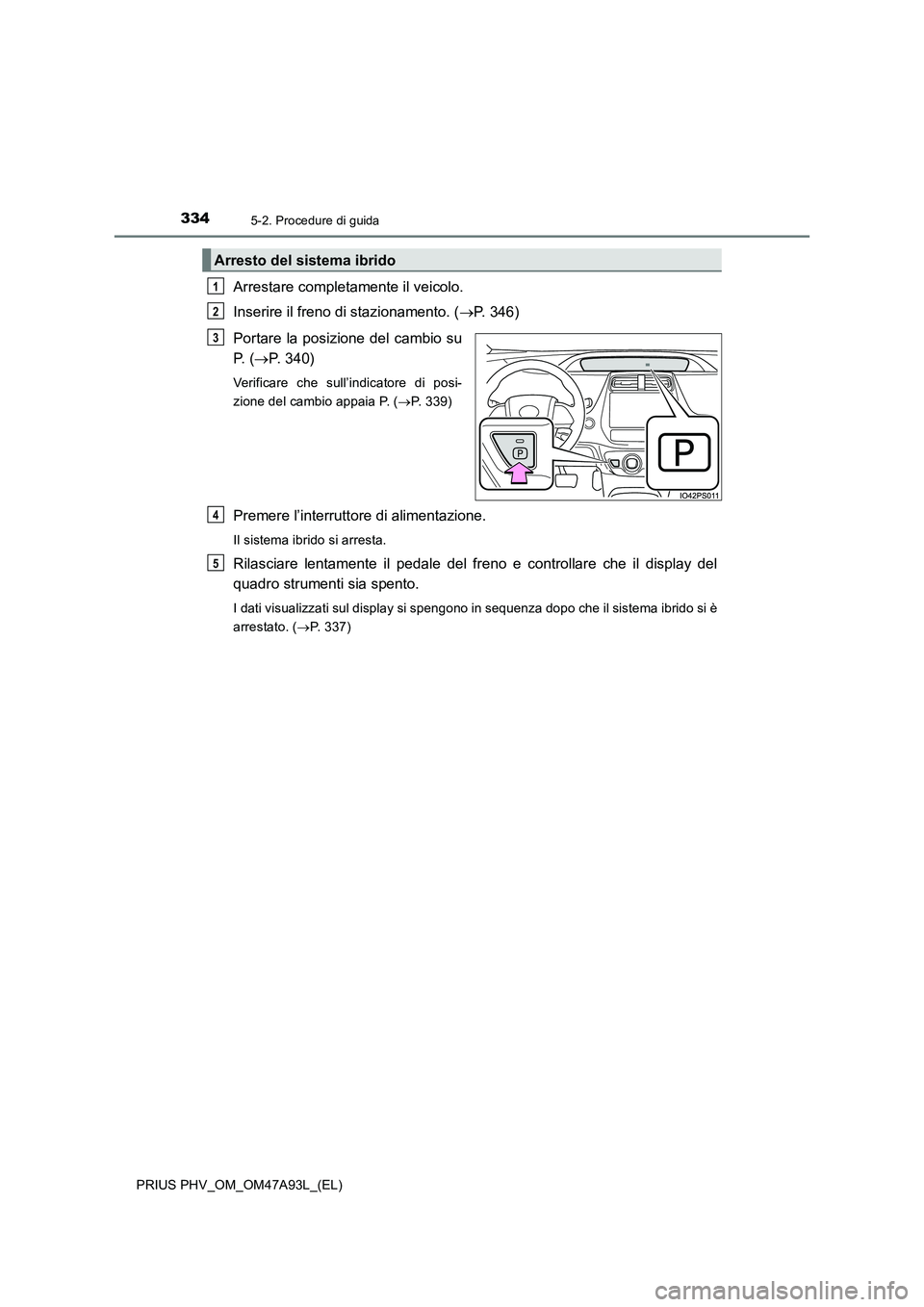

Arrestare completamente il veicolo.
Inserire il freno di stazionamento. (P. 346)
Portare la posizione del cambio su
P. (P. 340)
Verificare che sull’indicatore di posi-
zione del cambio appaia P. (P. 339)
Premere l’interruttore di alimentazione.
Il sistema ibrido si arresta.
Rilasciare lentamente il pedale del freno e controllare che il display del
quadro strumenti sia spento.
I dati visualizzati sul display si spengono in sequenza dopo che il sistema ibrido si è
arrestato. (P. 337)
Arresto del sistema ibrido
1
2
3
4
5

3355-2. Procedure di guida
PRIUS PHV_OM_OM47A93L_(EL)
5
Guida

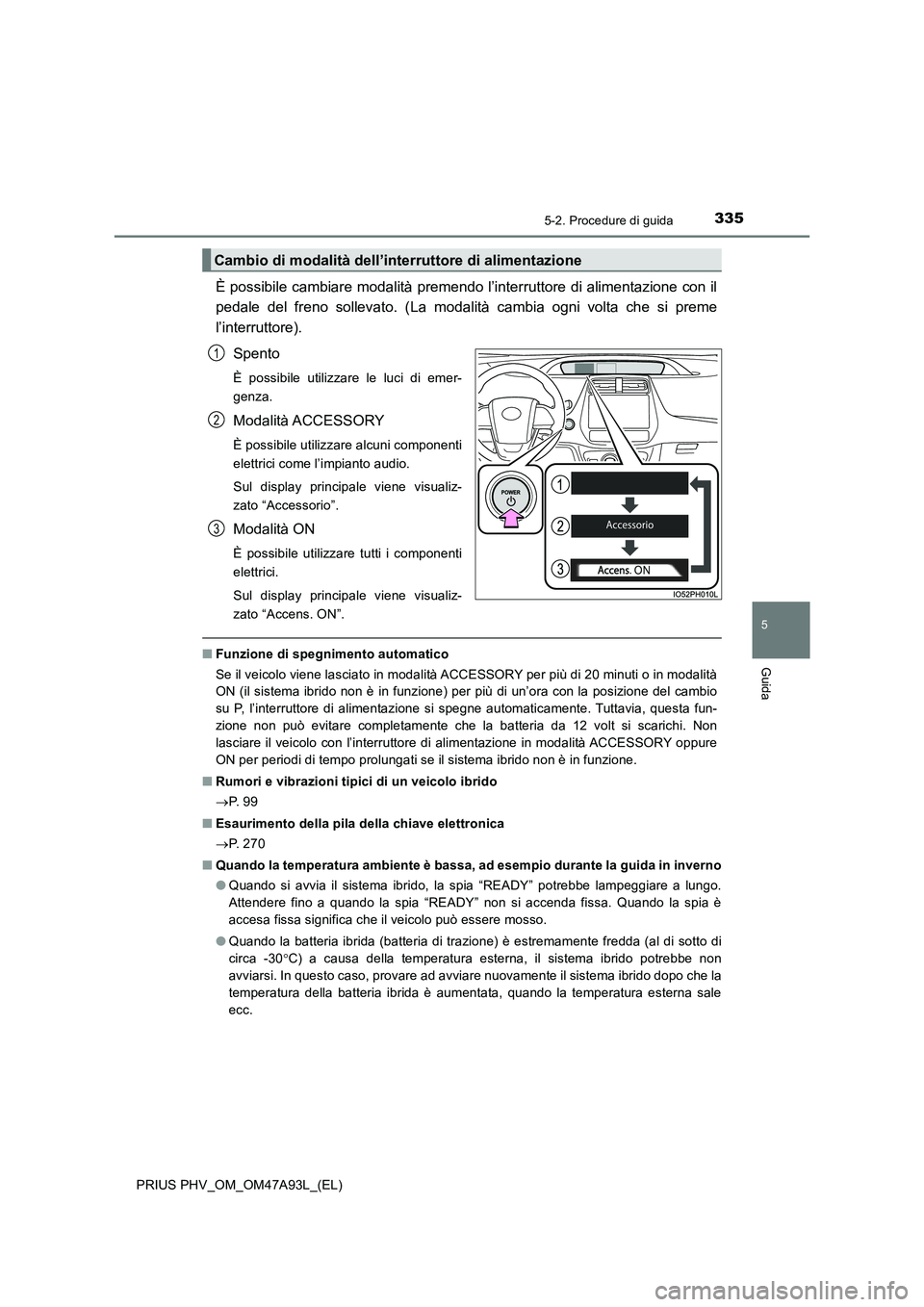

È possibile cambiare modalità premendo l’interruttore di alimentazione con il
pedale del freno sollevato. (La modalità cambia ogni volta che si preme
l’interruttore).
Spento
È possibile utilizzare le luci di emer-
genza.
Modalità ACCESSORY
È possibile utilizzare alcuni componenti
elettrici come l’impianto audio.
Sul display principale viene visualiz-
zato “Accessorio”.
Modalità ON
È possibile utilizzare tutti i componenti
elettrici.
Sul display principale viene visualiz-
zato “Accens. ON”.
■ Funzione di spegnimento automatico
Se il veicolo viene lasciato in modalità ACCESSORY per più di 20 minuti o in modalità
ON (il sistema ibrido non è in funzione) per più di un’ora con la posizione del cambio
su P, l’interruttore di alimentazione si spegne automaticamente. Tuttavia, questa fun-
zione non può evitare completamente che la batteria da 12 volt si scarichi. Non
lasciare il veicolo con l’interruttore di alimentazione in modalità ACCESSORY oppure
ON per periodi di tempo prolungati se il sistema ibrido non è in funzione.
■ Rumori e vibrazioni tipici di un veicolo ibrido
 P. 9 9
■ Esaurimento della pila della chiave elettronica
 P. 2 7 0
■ Quando la temperatura ambiente è bassa, ad esempio durante la guida in inverno
● Quando si avvia il sistema ibrido, la spia “READY” potrebbe lampeggiare a lungo.
Attendere fino a quando la spia “READY” non si accenda fissa. Quando la spia è
accesa fissa significa che il veicolo può essere mosso.
● Quando la batteria ibrida (batteria di trazione) è estremamente fredda (al di sotto di
circa -30 C) a causa della temperatura esterna, il sistema ibrido potrebbe non
avviarsi. In questo caso, provare ad avviare nuovamente il sistema ibrido dopo che la
temperatura della batteria ibrida è aumentata, quando la temperatura esterna sale
ecc.
Cambio di modalità dell’interruttore di alimentazione
1
2
3

3365-2. Procedure di guida
PRIUS PHV_OM_OM47A93L_(EL)■Condizioni che influiscono sul funzionamento
P. 2 8 6
■Nota per la funzione di accesso
P. 2 8 7
■Se il sistema ibrido non si avvia
●Il sistema immobilizzatore potrebbe non essere stato disattivato. (P. 7 5 )
Rivolgersi a un concessionario o a un’officina autorizzata Toyota, o a un altro profes-
sionista debitamente qualificato ed attrezzato.
●Il cavo di ricarica potrebbe essere collegato al veicolo. (P. 148)
●Se sul display multi-informazioni viene visualizzato un messaggio relativo all’avvia-
mento, leggere il messaggio e seguire le istruzioni.
■Se la spia “READY” non si accende
Se la spia “READY” non si accende neanche dopo aver eseguito le procedure corrette
per avviare il veicolo, contattare immediatamente un concessionario o un’officina auto-
rizzata Toyota, o un altro professionista debitamente qualificato ed attrezzato.
■Se c’è un’anomalia nel sistema ibrido
P. 6 5 4
■Se la pila della chiave elettronica è esaurita
P. 6 2 0
■Uso dell’interruttore di alimentazione
●Se non si preme brevemente e a fondo l’interruttore, la modalità dell’interruttore di
alimentazione potrebbe rimanere invariata oppure il sistema ibrido potrebbe non
avviarsi.
●Se si tenta di riavviare il sistema ibrido immediatamente dopo aver spento l’interrut-
tore di alimentazione, in alcuni casi il sistema ibrido potrebbe non avviarsi. Dopo aver
spento l’interruttore di alimentazione, attendere qualche secondo prima di riavviare il
sistema ibrido.
■Funzione di selezione automatica della posizione P
P. 3 4 2
■In caso di anomalie del sistema di controllo del cambio
Se si tenta di spegnere l’interruttore di alimentazione quando è presente un’anomalia
nel sistema di controllo del cambio, la modalità dell’interruttore di alimentazione può
passare ad ACCESSORY. In tal caso, la modalità ACCESSORY può essere spenta
inserendo il freno di stazionamento e premendo nuovamente l’interruttore di alimenta-
zione. Se il sistema presenta un’anomalia, far controllare immediatamente il veicolo
presso un concessionario o un’officina autorizzata Toyota, o presso un altro professio-
nista debitamente qualificato ed attrezzato.

3375-2. Procedure di guida
PRIUS PHV_OM_OM47A93L_(EL)
5
Guida

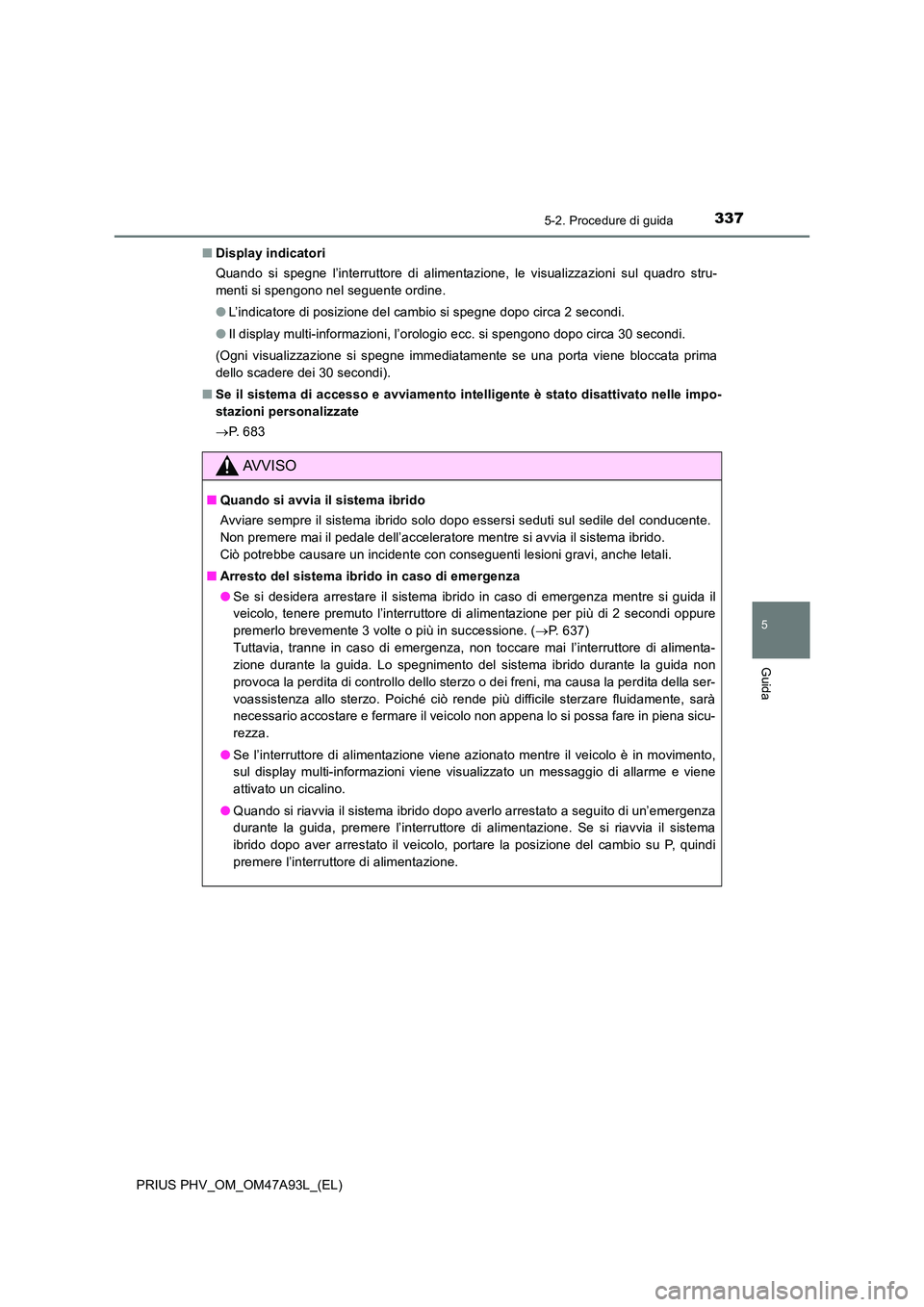

■Display indicatori
Quando si spegne l’interruttore di alimentazione, le visualizzazioni sul quadro stru-
menti si spengono nel seguente ordine.
● L’indicatore di posizione del cambio si spegne dopo circa 2 secondi.
● Il display multi-informazioni, l’orologio ecc. si spengono dopo circa 30 secondi.
(Ogni visualizzazione si spegne immediatamente se una porta viene bloccata prima
dello scadere dei 30 secondi).
■ Se il sistema di accesso e avviamento intelligente è stato disattivato nelle impo-
stazioni personalizzate
 P. 6 8 3
AVVISO
■Quando si avvia il sistema ibrido
Avviare sempre il sistema ibrido solo dopo essersi seduti sul sedile del conducente.
Non premere mai il pedale dell’acceleratore mentre si avvia il sistema ibrido.
Ciò potrebbe causare un incidente con conseguenti lesioni gravi, anche letali.
■ Arresto del sistema ibrido in caso di emergenza
● Se si desidera arrestare il sistema ibrido in caso di emergenza mentre si guida il
veicolo, tenere premuto l’interruttore di alimentazione per più di 2 secondi oppure
premerlo brevemente 3 volte o più in successione. ( P. 637)
Tuttavia, tranne in caso di emergenza, non toccare mai l’interruttore di alimenta-
zione durante la guida. Lo spegnimento del sistema ibrido durante la guida non
provoca la perdita di controllo dello sterzo o dei freni, ma causa la perdita della ser-
voassistenza allo sterzo. Poiché ciò rende più difficile sterzare fluidamente, sarà
necessario accostare e fermare il veicolo non appena lo si possa fare in piena sicu-
rezza.
● Se l’interruttore di alimentazione viene azionato mentre il veicolo è in movimento,
sul display multi-informazioni viene visualizzato un messaggio di allarme e viene
attivato un cicalino.
● Quando si riavvia il sistema ibrido dopo averlo arrestato a seguito di un’emergenza
durante la guida, premere l’interruttore di alimentazione. Se si riavvia il sistema
ibrido dopo aver arrestato il veicolo, portare la posizione del cambio su P, quindi
premere l’interruttore di alimentazione.

3385-2. Procedure di guida
PRIUS PHV_OM_OM47A93L_(EL)

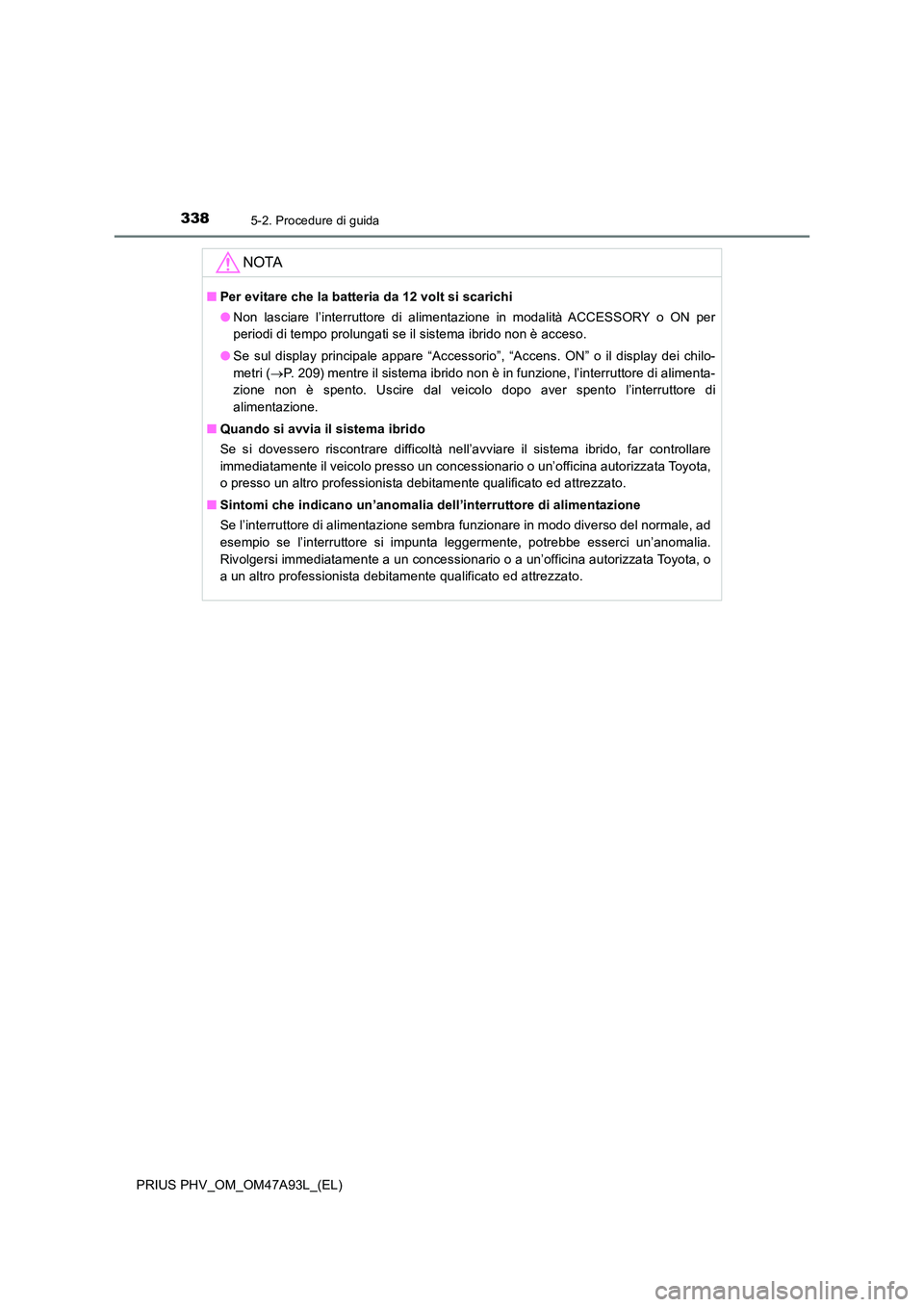

NOTA
■Per evitare che la batteria da 12 volt si scarichi
● Non lasciare l’interruttore di alimentazione in modalità ACCESSORY o ON per
periodi di tempo prolungati se il sistema ibrido non è acceso.
● Se sul display principale appare “Accessorio”, “Accens. ON” o il display dei chilo-
metri ( P. 209) mentre il sistema ibrido non è in funzione, l’interruttore di alimenta-
zione non è spento. Uscire dal veicolo dopo aver spento l’interruttore di
alimentazione.
■ Quando si avvia il sistema ibrido
Se si dovessero riscontrare difficoltà nell’avviare il sistema ibrido, far controllare
immediatamente il veicolo presso un concessionario o un’officina autorizzata Toyota,
o presso un altro professionista debitamente qualificato ed attrezzato.
■ Sintomi che indicano un’anomalia dell’interruttore di alimentazione
Se l’interruttore di alimentazione sembra funzionare in modo diverso del normale, ad
esempio se l’interruttore si impunta leggermente, potrebbe esserci un’anomalia.
Rivolgersi immediatamente a un concessionario o a un’officina autorizzata Toyota, o
a un altro professionista debitamente qualificato ed attrezzato.

3395-2. Procedure di guida
PRIUS PHV_OM_OM47A93L_(EL)
5
Guida

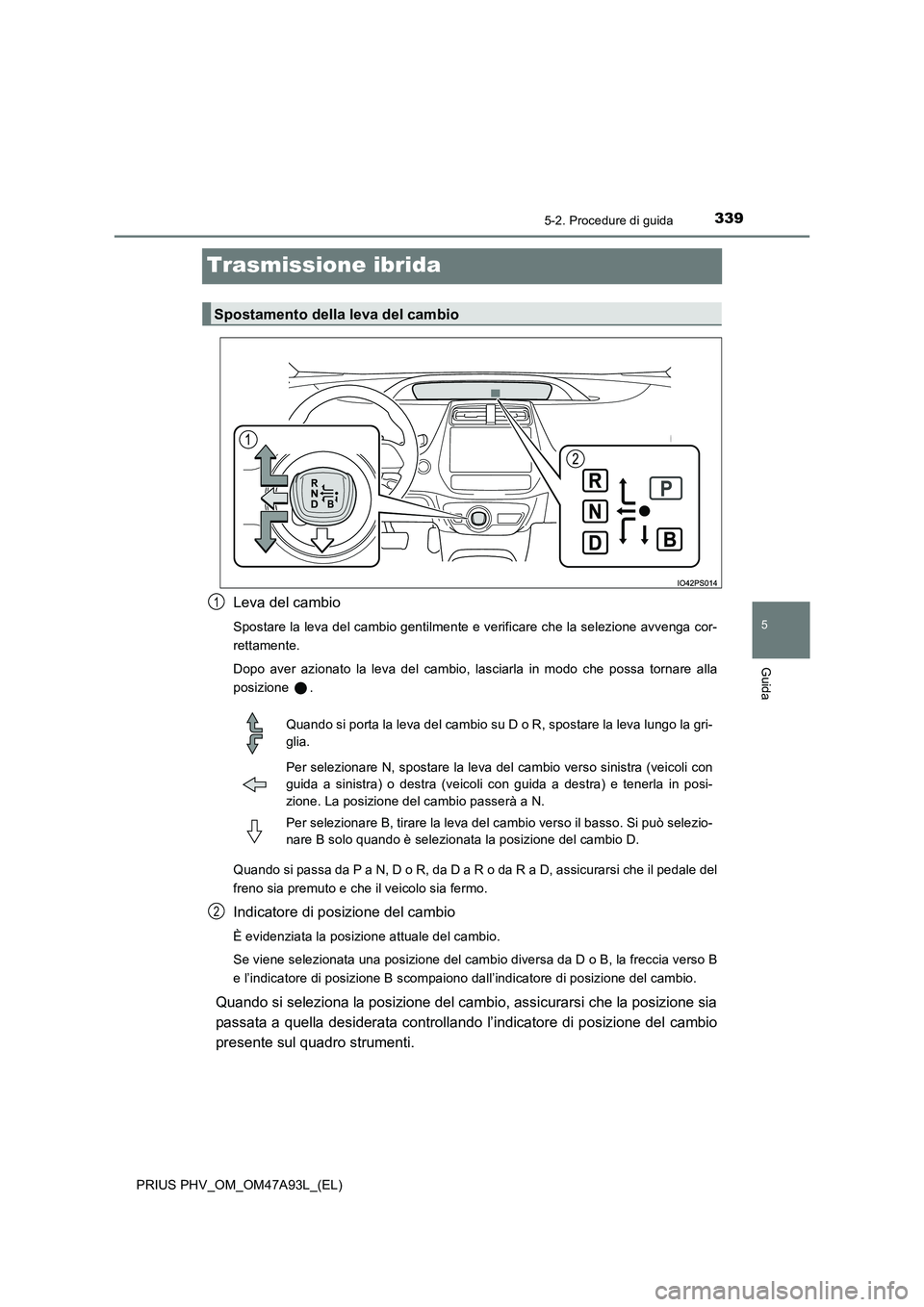

Trasmissione ibrida
Leva del cambio
Spostare la leva del cambio gentilmente e verificare che la selezione avvenga cor-
rettamente.
Dopo aver azionato la leva del cambio, lasciarla in modo che possa tornare alla
posizione .
Quando si passa da P a N, D o R, da D a R o da R a D, assicurarsi che il pedale del
freno sia premuto e che il veicolo sia fermo.
Indicatore di posizione del cambio
È evidenziata la posizione attuale del cambio.
Se viene selezionata una posizione del cambio diversa da D o B, la freccia verso B
e l’indicatore di posizione B scompaiono dall’indicatore di posizione del cambio.
Quando si seleziona la posizione del cambio, assicurarsi che la posizione sia
passata a quella desiderata controllando l’indicatore di posizione del cambio
presente sul quadro strumenti.
Spostamento della leva del cambio
1
Quando si porta la leva del cambio su D o R, spostare la leva lungo la gri-
glia.
Per selezionare N, spostare la leva del cambio verso sinistra (veicoli con
guida a sinistra) o destra (veicoli con guida a destra) e tenerla in posi-
zione. La posizione del cambio passerà a N.
Per selezionare B, tirare la leva del cambio verso il basso. Si può selezio-
nare B solo quando è selezionata la posizione del cambio D.
2

3405-2. Procedure di guida
PRIUS PHV_OM_OM47A93L_(EL)

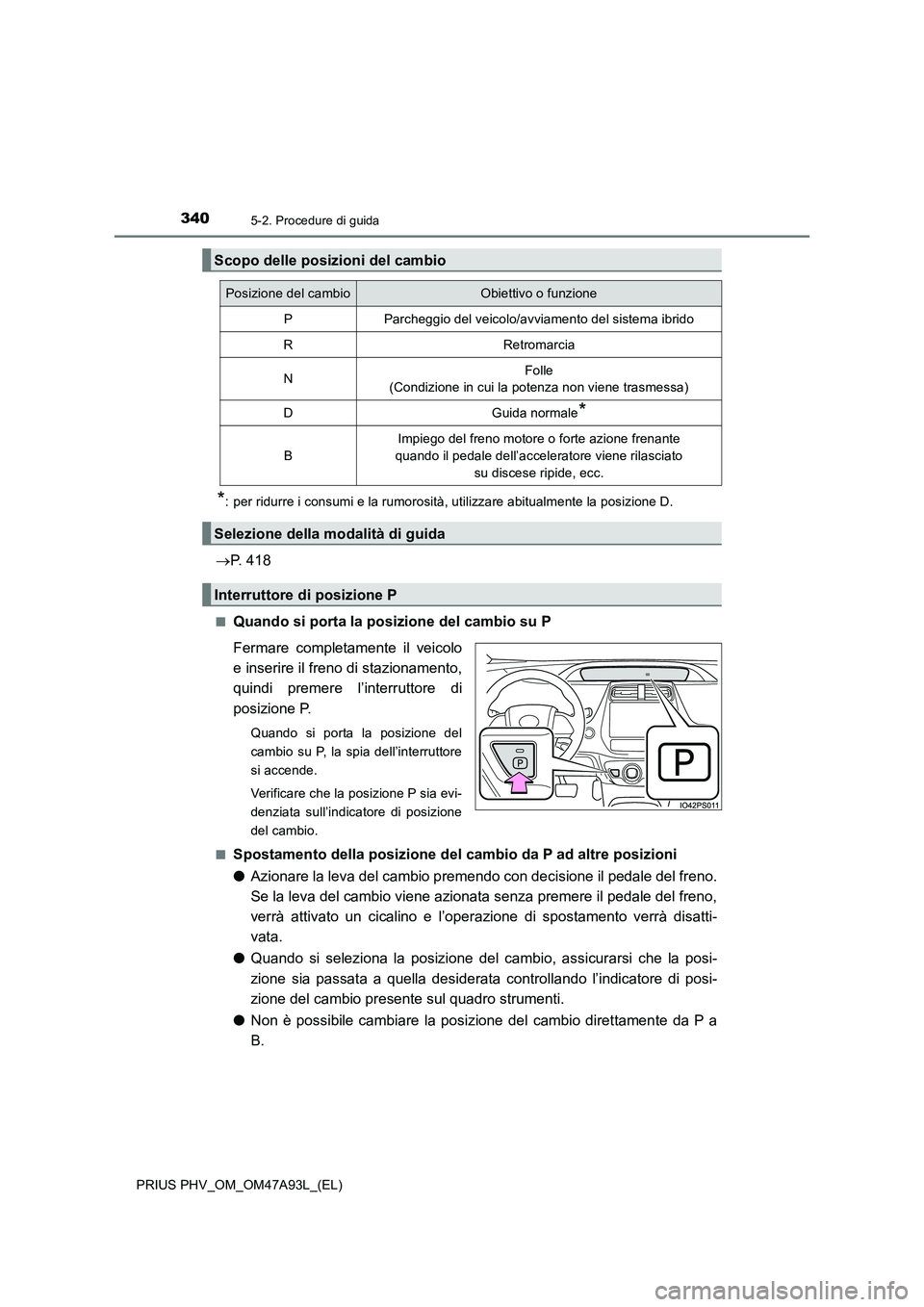

*: per ridurre i consumi e la rumorosità, utilizzare abitualmente la posizione D.
P. 418
■Quando si porta la posizione del cambio su P
Fermare completamente il veicolo
e inserire il freno di stazionamento,
quindi premere l’interruttore di
posizione P.
Quando si porta la posizione del
cambio su P, la spia dell’interruttore
si accende.
Verificare che la posizione P sia evi-
denziata sull’indicatore di posizione
del cambio.
■
Spostamento della posizione del cambio da P ad altre posizioni
●Azionare la leva del cambio premendo con decisione il pedale del freno.
Se la leva del cambio viene azionata senza premere il pedale del freno,
verrà attivato un cicalino e l’operazione di spostamento verrà disatti-
vata.
●Quando si seleziona la posizione del cambio, assicurarsi che la posi-
zione sia passata a quella desiderata controllando l’indicatore di posi-
zione del cambio presente sul quadro strumenti.
●Non è possibile cambiare la posizione del cambio direttamente da P a
B.
Scopo delle posizioni del cambio
Posizione del cambioObiettivo o funzione
PParcheggio del veicolo/avviamento del sistema ibrido
RRetromarcia
NFolle
(Condizione in cui la potenza non viene trasmessa)
DGuida normale*
B
Impiego del freno motore o forte azione frenante
quando il pedale dell’acceleratore viene rilasciato
su discese ripide, ecc.
Selezione della modalità di guida
Interruttore di posizione P
