311-1. Per l’uso in piena sicurezza
1
PRIUS PHV_OM_OM47A93L_(EL)
Per la sicurezza dei passeggeri e del veicolo
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può provocare lo slittamento del tappetino del conducente con possi-
bile interferenza con i pedali durante la guida. Si potrebbe verificare un’accelerazione
inattesa, oppure potrebbe essere difficoltoso arrestare il veicolo. Ciò potrebbe causare
un incidente con il rischio di lesioni gravi, anche letali.
■ Quando si installa il tappetino del conducente
● Non usare tappetini progettati per altri modelli o per modelli del veicolo di un anno
diverso, anche se sono tappetini originali Toyota.
● Usare solo tappetini progettati per il sedile del conducente.
● Installare sempre saldamente il tappetino in posizione tramite i gancetti di fissaggio
(fermagli) in dotazione.
● Non usare due o più tappetini sovrapposti.
● Non collocare il tappetino con la parte inferiore in alto o capovolti.
■ Prima di mettersi alla guida
●Verificare che il tappetino sia saldamente fis-
sato nella posizione corretta con tutti i gan-
cetti di fissaggio (fermagli) forniti. Eseguire
questo controllo con particolare attenzione
dopo ogni pulizia del pianale.
● Con il sistema ibrido spento e la posizione
del cambio su P, premere ciascun pedale a
fondo fino al pianale, verificando che non
interferiscano con il tappetino.

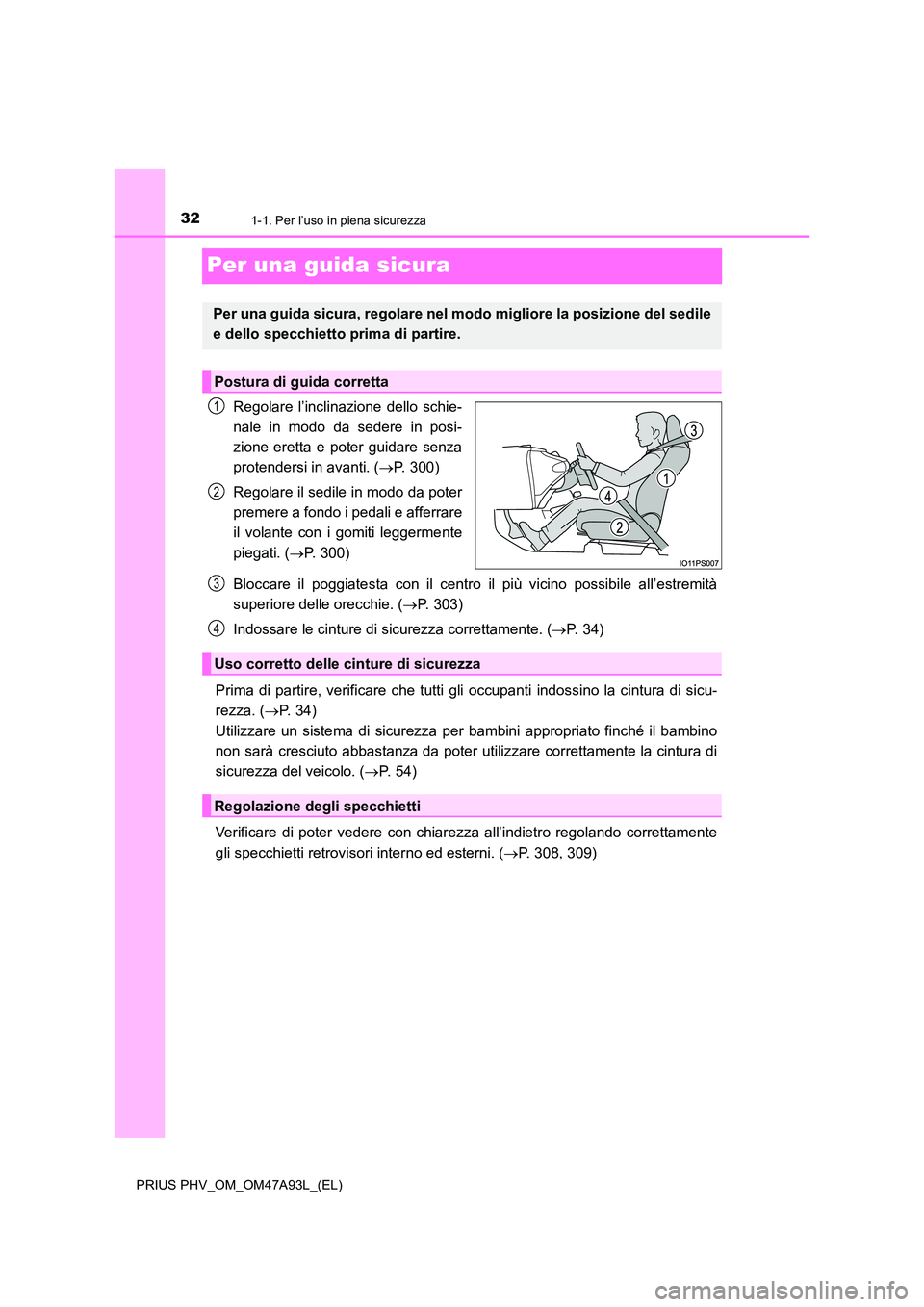

321-1. Per l’uso in piena sicurezza
PRIUS PHV_OM_OM47A93L_(EL)
Per una guida sicura
Regolare l’inclinazione dello schie-
nale in modo da sedere in posi-
zione eretta e poter guidare senza
protendersi in avanti. ( P. 3 0 0 )
Regolare il sedile in modo da poter
premere a fondo i pedali e afferrare
il volante con i gomiti leggermente
piegati. ( P. 300)
Bloccare il poggiatesta con il centro il più vicino possibile all’estremità
superiore delle orecchie. ( P. 303)
Indossare le cinture di sicurezza correttamente. ( P. 3 4 )
Prima di partire, verificare che tutti gli occupanti indossino la cintura di sicu-
rezza. ( P. 34)
Utilizzare un sistema di sicurezza per bambini appropriato finché il bambino
non sarà cresciuto abbastanza da poter utilizzare correttamente la cintura di
sicurezza del veicolo. ( P. 5 4 )
Verificare di poter vedere con chiarezza all’indietro regolando correttamente
gli specchietti retrovisori interno ed esterni. ( P. 308, 309)
Per una guida sicura, regolare nel modo migliore la posizione del sedile
e dello specchietto prima di partire.
Postura di guida corretta
1
2
Uso corretto delle cinture di sicurezza
Regolazione degli specchietti
3
4

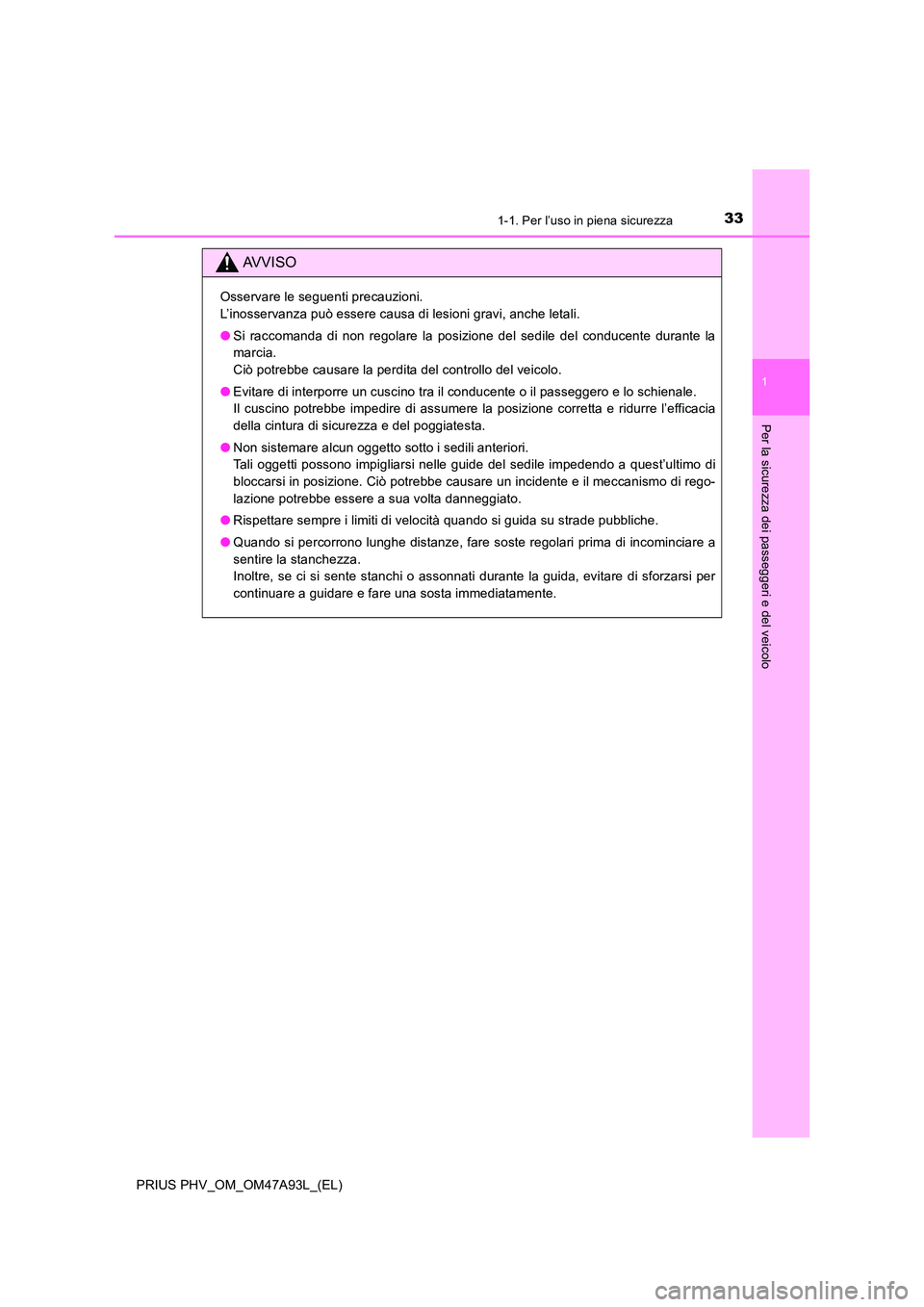

331-1. Per l’uso in piena sicurezza
1
PRIUS PHV_OM_OM47A93L_(EL)
Per la sicurezza dei passeggeri e del veicolo
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può essere causa di lesioni gravi, anche letali.
● Si raccomanda di non regolare la posizione del sedile del conducente durante la
marcia.
Ciò potrebbe causare la perdita del controllo del veicolo.
● Evitare di interporre un cuscino tra il conducente o il passeggero e lo schienale.
Il cuscino potrebbe impedire di assumere la posizione corretta e ridurre l’efficacia
della cintura di sicurezza e del poggiatesta.
● Non sistemare alcun oggetto sotto i sedili anteriori.
Tali oggetti possono impigliarsi nelle guide del sedile impedendo a quest’ultimo di
bloccarsi in posizione. Ciò potrebbe causare un incidente e il meccanismo di rego-
lazione potrebbe essere a sua volta danneggiato.
● Rispettare sempre i limiti di velocità quando si guida su strade pubbliche.
● Quando si percorrono lunghe distanze, fare soste regolari prima di incominciare a
sentire la stanchezza.
Inoltre, se ci si sente stanchi o assonnati durante la guida, evitare di sforzarsi per
continuare a guidare e fare una sosta immediatamente.

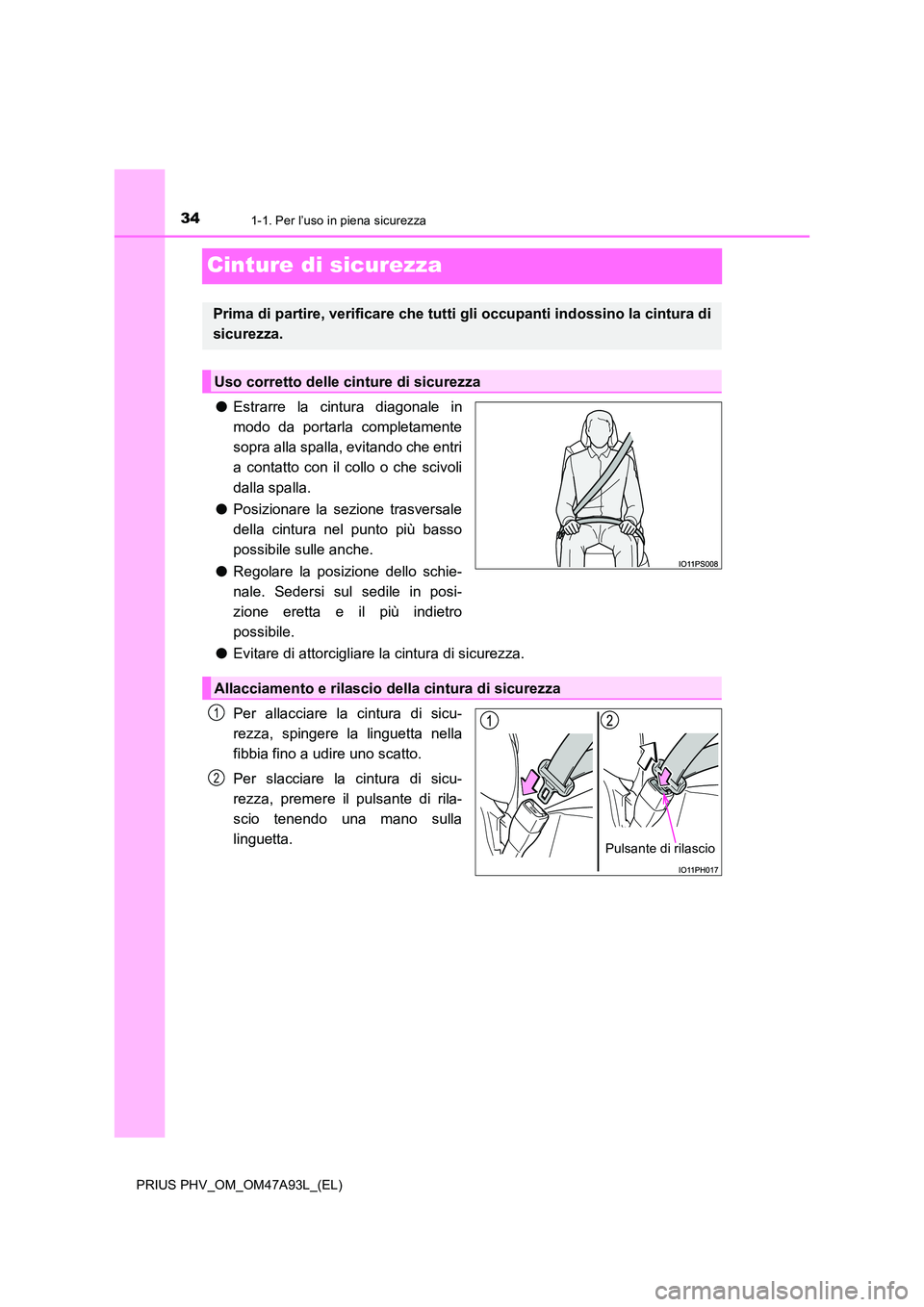

341-1. Per l’uso in piena sicurezza
PRIUS PHV_OM_OM47A93L_(EL)
Cinture di sicurezza
●Estrarre la cintura diagonale in
modo da portarla completamente
sopra alla spalla, evitando che entri
a contatto con il collo o che scivoli
dalla spalla.
● Posizionare la sezione trasversale
della cintura nel punto più basso
possibile sulle anche.
● Regolare la posizione dello schie-
nale. Sedersi sul sedile in posi-
zione eretta e il più indietro
possibile.
● Evitare di attorcigliare la cintura di sicurezza.
Per allacciare la cintura di sicu-
rezza, spingere la linguetta nella
fibbia fino a udire uno scatto.
Per slacciare la cintura di sicu-
rezza, premere il pulsante di rila-
scio tenendo una mano sulla
linguetta.
Prima di partire, verificare che tutti gli occupanti indossino la cintura di
sicurezza.
Uso corretto delle cinture di sicurezza
Allacciamento e rilascio della cintura di sicurezza
Pulsante di rilascio
1
2

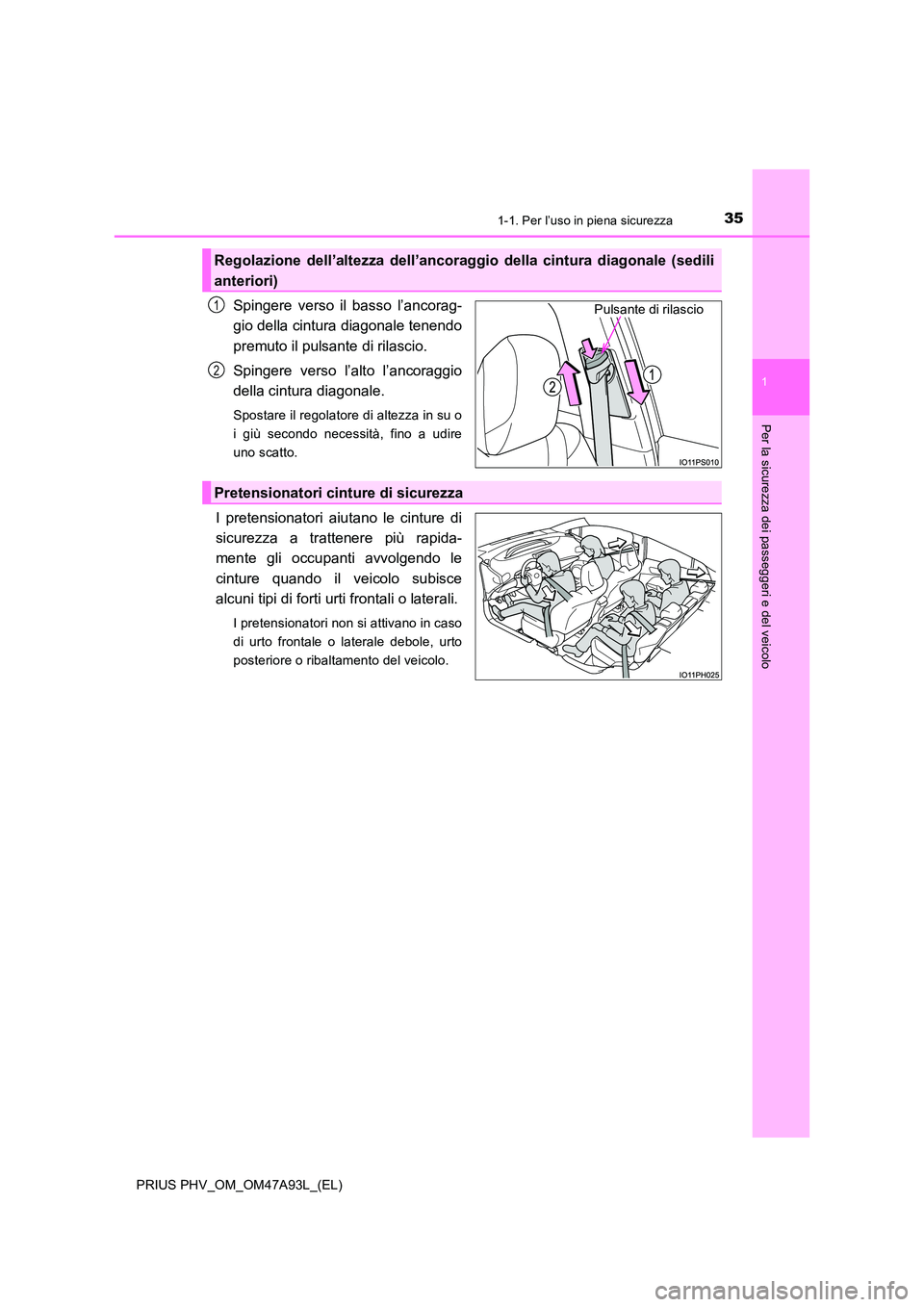

351-1. Per l’uso in piena sicurezza
1
PRIUS PHV_OM_OM47A93L_(EL)
Per la sicurezza dei passeggeri e del veicolo
Spingere verso il basso l’ancorag-
gio della cintura diagonale tenendo
premuto il pulsante di rilascio.
Spingere verso l’alto l’ancoraggio
della cintura diagonale.
Spostare il regolatore di altezza in su o
i giù secondo necessità, fino a udire
uno scatto.
I pretensionatori aiutano le cinture di
sicurezza a trattenere più rapida-
mente gli occupanti avvolgendo le
cinture quando il veicolo subisce
alcuni tipi di forti urti frontali o laterali.
I pretensionatori non si attivano in caso
di urto frontale o laterale debole, urto
posteriore o ribaltamento del veicolo.
Regolazione dell’altezza dell’ancorag gio della cintura diagonale (sedili
anteriori)
Pulsante di rilascio1
2
Pretensionatori cinture di sicurezza

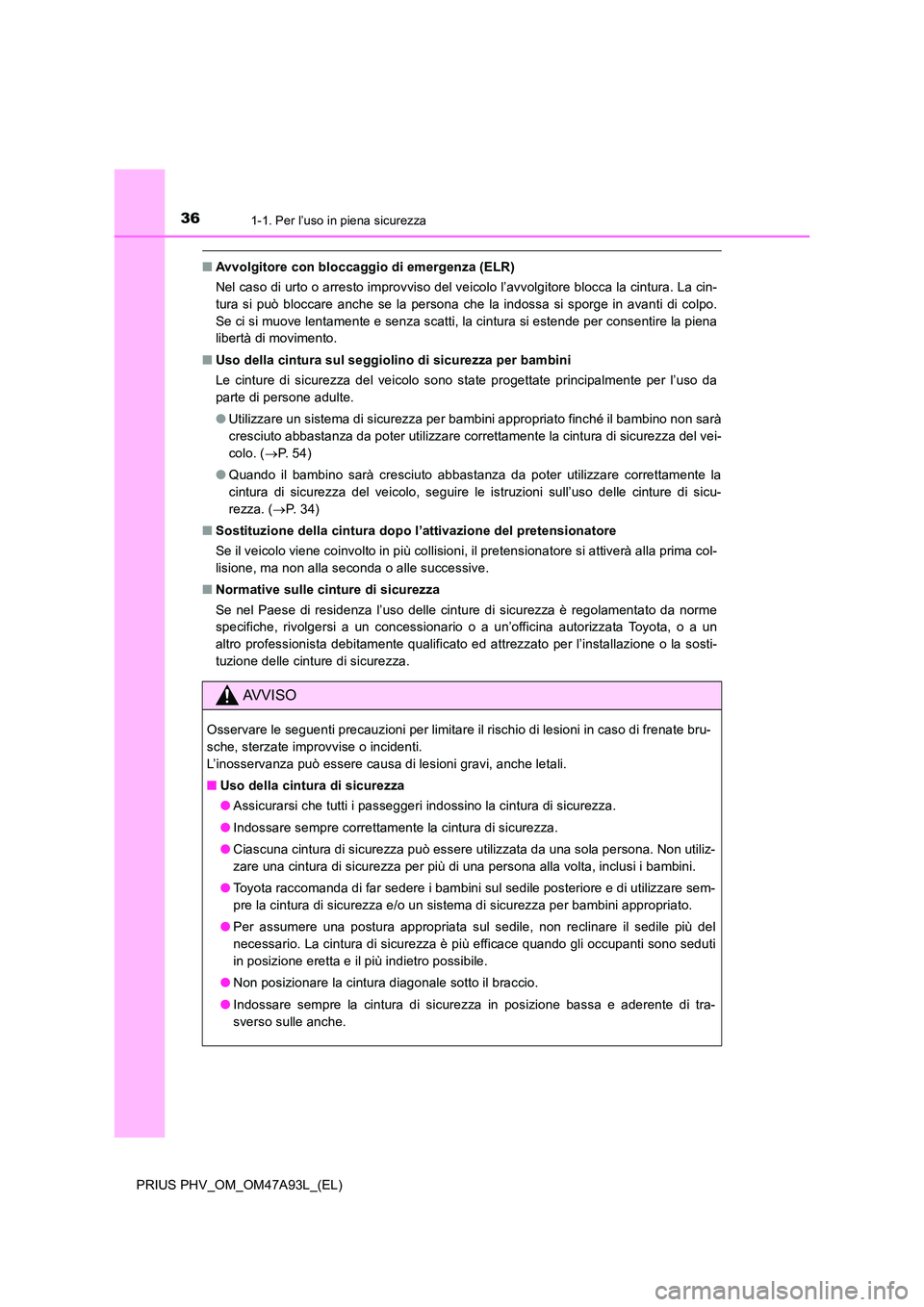

361-1. Per l’uso in piena sicurezza
PRIUS PHV_OM_OM47A93L_(EL)
■Avvolgitore con bloccaggio di emergenza (ELR)
Nel caso di urto o arresto improvviso del veicolo l’avvolgitore blocca la cintura. La cin-
tura si può bloccare anche se la persona che la indossa si sporge in avanti di colpo.
Se ci si muove lentamente e senza scatti, la cintura si estende per consentire la piena
libertà di movimento.
■ Uso della cintura sul seggiolino di sicurezza per bambini
Le cinture di sicurezza del veicolo sono state progettate principalmente per l’uso da
parte di persone adulte.
● Utilizzare un sistema di sicurezza per bambini appropriato finché il bambino non sarà
cresciuto abbastanza da poter utilizzare correttamente la cintura di sicurezza del vei-
colo. ( P. 5 4 )
● Quando il bambino sarà cresciuto abbastanza da poter utilizzare correttamente la
cintura di sicurezza del veicolo, seguire le istruzioni sull’uso delle cinture di sicu-
rezza. ( P. 3 4 )
■ Sostituzione della cintura dopo l’attivazione del pretensionatore
Se il veicolo viene coinvolto in più collisioni, il pretensionatore si attiverà alla prima col-
lisione, ma non alla seconda o alle successive.
■ Normative sulle cinture di sicurezza
Se nel Paese di residenza l’uso delle cinture di sicurezza è regolamentato da norme
specifiche, rivolgersi a un concessionario o a un’officina autorizzata Toyota, o a un
altro professionista debitamente qualificato ed attrezzato per l’installazione o la sosti-
tuzione delle cinture di sicurezza.
AVVISO
Osservare le seguenti precauzioni per limitare il rischio di lesioni in caso di frenate bru-
sche, sterzate improvvise o incidenti.
L’inosservanza può essere causa di lesioni gravi, anche letali.
■ Uso della cintura di sicurezza
● Assicurarsi che tutti i passeggeri indossino la cintura di sicurezza.
● Indossare sempre correttamente la cintura di sicurezza.
● Ciascuna cintura di sicurezza può essere utilizzata da una sola persona. Non utiliz-
zare una cintura di sicurezza per più di una persona alla volta, inclusi i bambini.
● Toyota raccomanda di far sedere i bambini sul sedile posteriore e di utilizzare sem-
pre la cintura di sicurezza e/o un sistema di sicurezza per bambini appropriato.
● Per assumere una postura appropriata sul sedile, non reclinare il sedile più del
necessario. La cintura di sicurezza è più efficace quando gli occupanti sono seduti
in posizione eretta e il più indietro possibile.
● Non posizionare la cintura diagonale sotto il braccio.
● Indossare sempre la cintura di sicurezza in posizione bassa e aderente di tra-
sverso sulle anche.

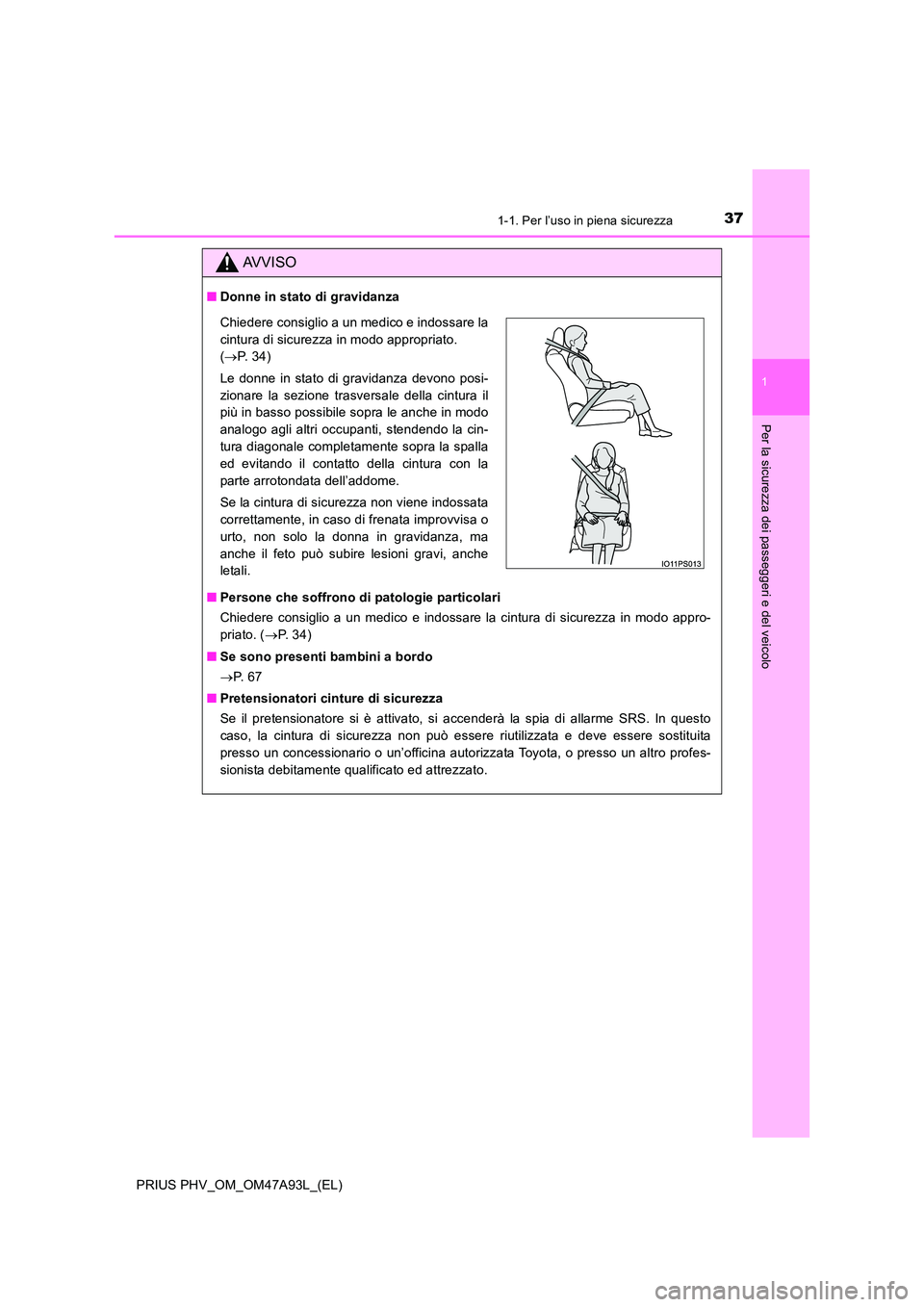

371-1. Per l’uso in piena sicurezza
1
PRIUS PHV_OM_OM47A93L_(EL)
Per la sicurezza dei passeggeri e del veicolo
AVVISO
■Donne in stato di gravidanza
■ Persone che soffrono di patologie particolari
Chiedere consiglio a un medico e indossare la cintura di sicurezza in modo appro-
priato. ( P. 3 4 )
■ Se sono presenti bambini a bordo
 P. 6 7
■ Pretensionatori cinture di sicurezza
Se il pretensionatore si è attivato, si accenderà la spia di allarme SRS. In questo
caso, la cintura di sicurezza non può essere riutilizzata e deve essere sostituita
presso un concessionario o un’officina autorizzata Toyota, o presso un altro profes-
sionista debitamente qualificato ed attrezzato.
Chiedere consiglio a un medico e indossare la
cintura di sicurezza in modo appropriato.
( P. 34)
Le donne in stato di gravidanza devono posi-
zionare la sezione trasversale della cintura il
più in basso possibile sopra le anche in modo
analogo agli altri occupanti, stendendo la cin-
tura diagonale completamente sopra la spalla
ed evitando il contatto della cintura con la
parte arrotondata dell’addome.
Se la cintura di sicurezza non viene indossata
correttamente, in caso di frenata improvvisa o
urto, non solo la donna in gravidanza, ma
anche il feto può subire lesioni gravi, anche
letali.

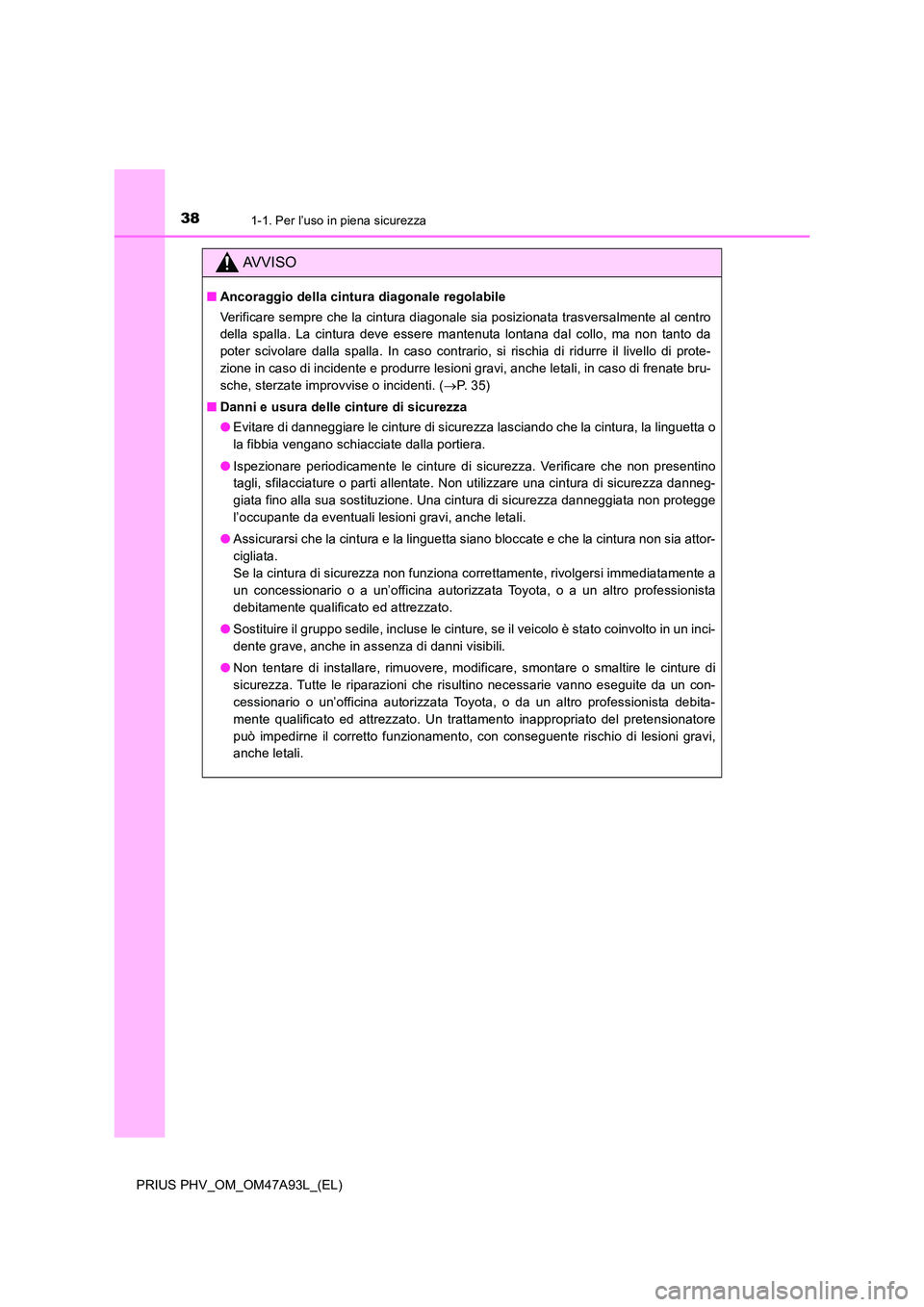

381-1. Per l’uso in piena sicurezza
PRIUS PHV_OM_OM47A93L_(EL)
AVVISO
■Ancoraggio della cintura diagonale regolabile
Verificare sempre che la cintura diagonale sia posizionata trasversalmente al centro
della spalla. La cintura deve essere mantenuta lontana dal collo, ma non tanto da
poter scivolare dalla spalla. In caso contrario, si rischia di ridurre il livello di prote-
zione in caso di incidente e produrre lesioni gravi, anche letali, in caso di frenate bru-
sche, sterzate improvvise o incidenti. ( P. 35)
■ Danni e usura delle cinture di sicurezza
● Evitare di danneggiare le cinture di sicurezza lasciando che la cintura, la linguetta o
la fibbia vengano schiacciate dalla portiera.
● Ispezionare periodicamente le cinture di sicurezza. Verificare che non presentino
tagli, sfilacciature o parti allentate. Non utilizzare una cintura di sicurezza danneg-
giata fino alla sua sostituzione. Una cintura di sicurezza danneggiata non protegge
l’occupante da eventuali lesioni gravi, anche letali.
● Assicurarsi che la cintura e la linguetta siano bloccate e che la cintura non sia attor-
cigliata.
Se la cintura di sicurezza non funziona correttamente, rivolgersi immediatamente a
un concessionario o a un’officina autorizzata Toyota, o a un altro professionista
debitamente qualificato ed attrezzato.
● Sostituire il gruppo sedile, incluse le cinture, se il veicolo è stato coinvolto in un inci-
dente grave, anche in assenza di danni visibili.
● Non tentare di installare, rimuovere, modificare, smontare o smaltire le cinture di
sicurezza. Tutte le riparazioni che risultino necessarie vanno eseguite da un con-
cessionario o un’officina autorizzata Toyota, o da un altro professionista debita-
mente qualificato ed attrezzato. Un trattamento inappropriato del pretensionatore
può impedirne il corretto funzionamento, con conseguente rischio di lesioni gravi,
anche letali.

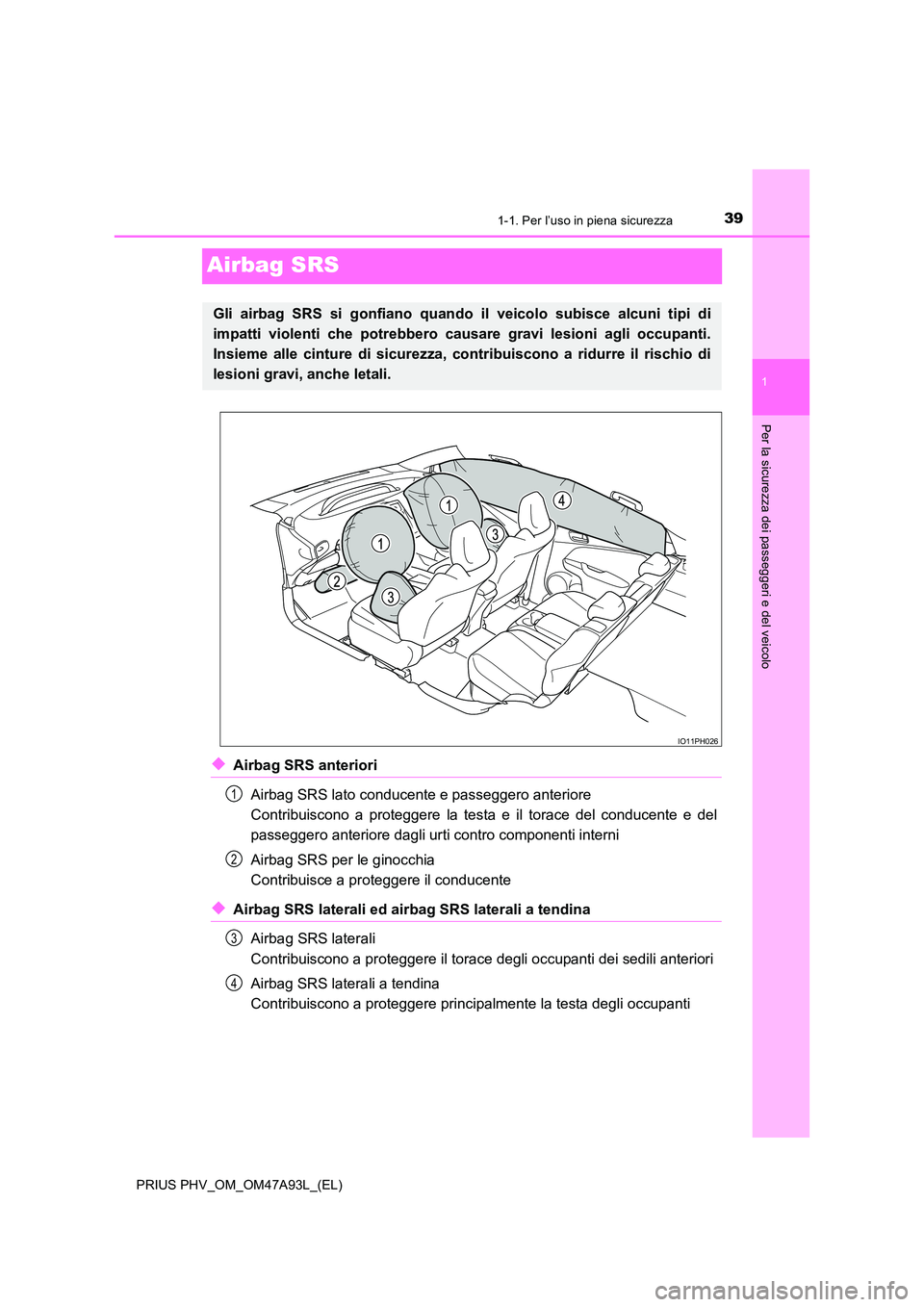

391-1. Per l’uso in piena sicurezza
1
Per la sicurezza dei passeggeri e del veicolo
PRIUS PHV_OM_OM47A93L_(EL)
Airbag SRS
◆Airbag SRS anteriori
Airbag SRS lato conducente e passeggero anteriore
Contribuiscono a proteggere la testa e il torace del conducente e del
passeggero anteriore dagli urti contro componenti interni
Airbag SRS per le ginocchia
Contribuisce a proteggere il conducente
◆Airbag SRS laterali ed airbag SRS laterali a tendina
Airbag SRS laterali
Contribuiscono a proteggere il torace degli occupanti dei sedili anteriori
Airbag SRS laterali a tendina
Contribuiscono a proteggere principalmente la testa degli occupanti
Gli airbag SRS si gonfiano quando il veicolo subisce alcuni tipi di
impatti violenti che potrebbero cau sare gravi lesioni agli occupanti.
Insieme alle cinture di sicurezza, contribuiscono a ridurre il rischio di
lesioni gravi, anche letali.
IO11PH026
1
2
3
4

401-1. Per l’uso in piena sicurezza
PRIUS PHV_OM_OM47A93L_(EL)
I principali componenti del sistema airbag SRS sono illustrati qui sopra. Il
sistema airbag SRS è controllato dal gruppo sensori airbag. Quando gli air-
bag entrano in funzione, una reazione chimica nei dispositivi di gonfiaggio
provoca il rapido gonfiaggio degli airbag con gas non tossico, limitando così il
movimento degli occupanti.
Componenti del sistema airbag SRS
IO11PH027
Sensori di collisione frontale
Spia di allarme SRS e spia
“PASSENGER AIR BAG”
Interruttore di inserimento/disinse-
rimento manuale airbag
Airbag passeggero anteriore
Sensori di collisione laterale (ante-
riori)
Sensori di collisione laterale (por-
tiera anteriore)
Pretensionatori e limitatori di forza
cinture di sicurezza
Airbag laterali
Airbag laterali a tendina
Sensori di collisione laterale
(posteriori)
Sensore di posizione sedile con-
ducente
Airbag conducente
Airbag per le ginocchia condu-
cente
Gruppo sensori airbag
1
2
3
4
5
6
7
8
9
10
11
12
13
14
