TOYOTA PRIUS PLUG-IN HYBRID 2016 Omistajan Käsikirja (in Finnish)

6318-2. Toimenpiteet toimintahäiriön sattuessa
OM47A89FI
8
Häiriön sattuessa

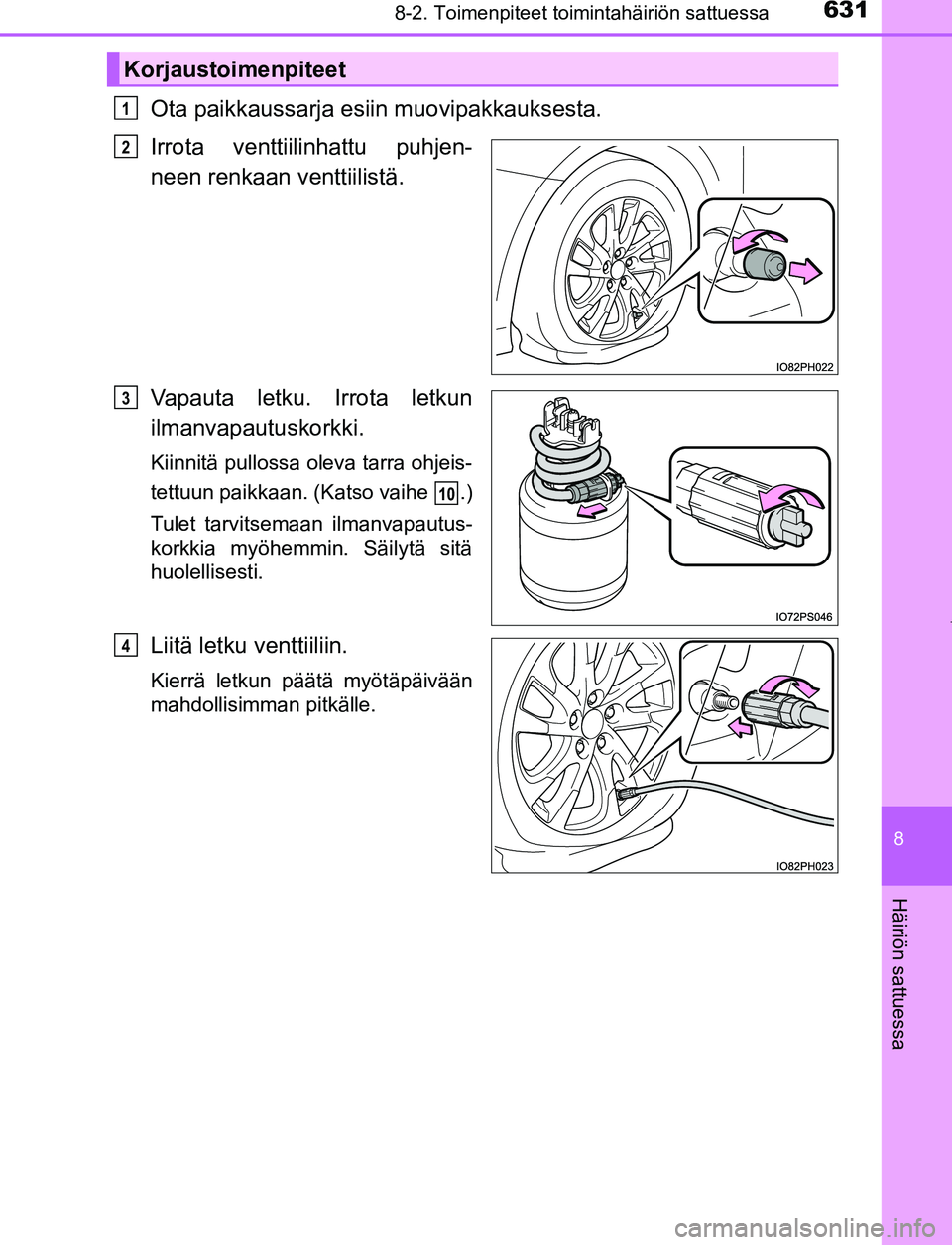

Ota paikkaussarja esiin muovipakkauksesta.
Irrota venttiilinhattu puhjen-
neen renkaan venttiilistä.
Vapauta letku. Irrota letkun
ilmanvapautuskorkki.
Kiinnitä pullossa oleva tarra ohjeis-
tettuun paikkaan. (Katso vaihe .)
Tulet tarvitsemaan ilmanvapautus-
korkkia myöhemmin. Säilytä sitä
huolellisesti.
Liitä letku venttiiliin.
Kierrä letkun päätä myötäpäivään
mahdollisimman pitkälle.
Korjaustoimenpiteet
1
2
3
10
4
OM47A89FI.book Page 631 Monday, February 13, 2017 3:39 PM

6328-2. Toimenpiteet toimintahäiriön sattuessa
OM47A89FI

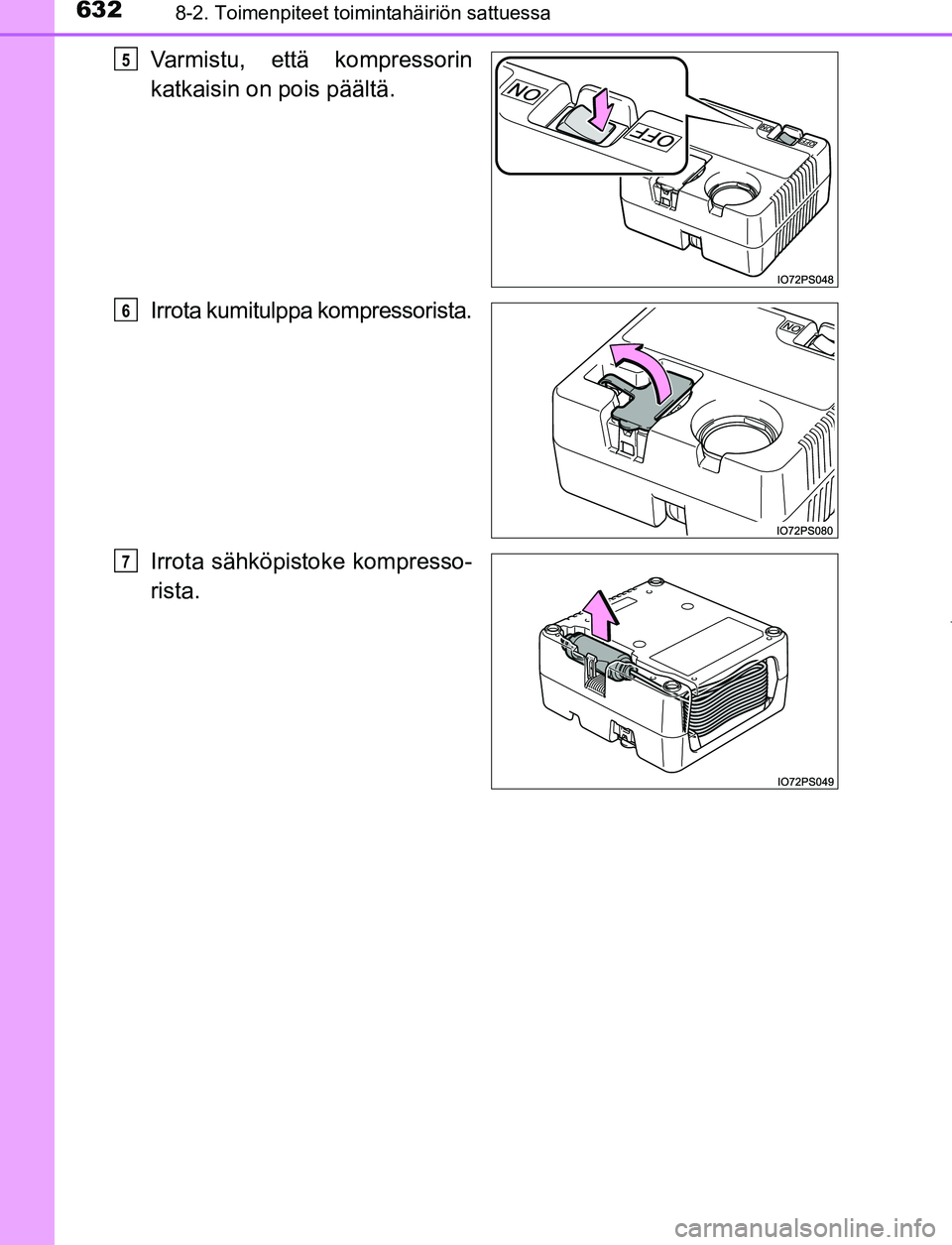

Varmistu, että kompressorin
katkaisin on pois päältä.
Irrota kumitulppa kompressorista.
Irrota sähköpistoke kompresso-
rista.5
6
7
OM47A89FI.book Page 632 Monday, February 13, 2017 3:39 PM

6338-2. Toimenpiteet toimintahäiriön sattuessa
OM47A89FI
8
Häiriön sattuessa

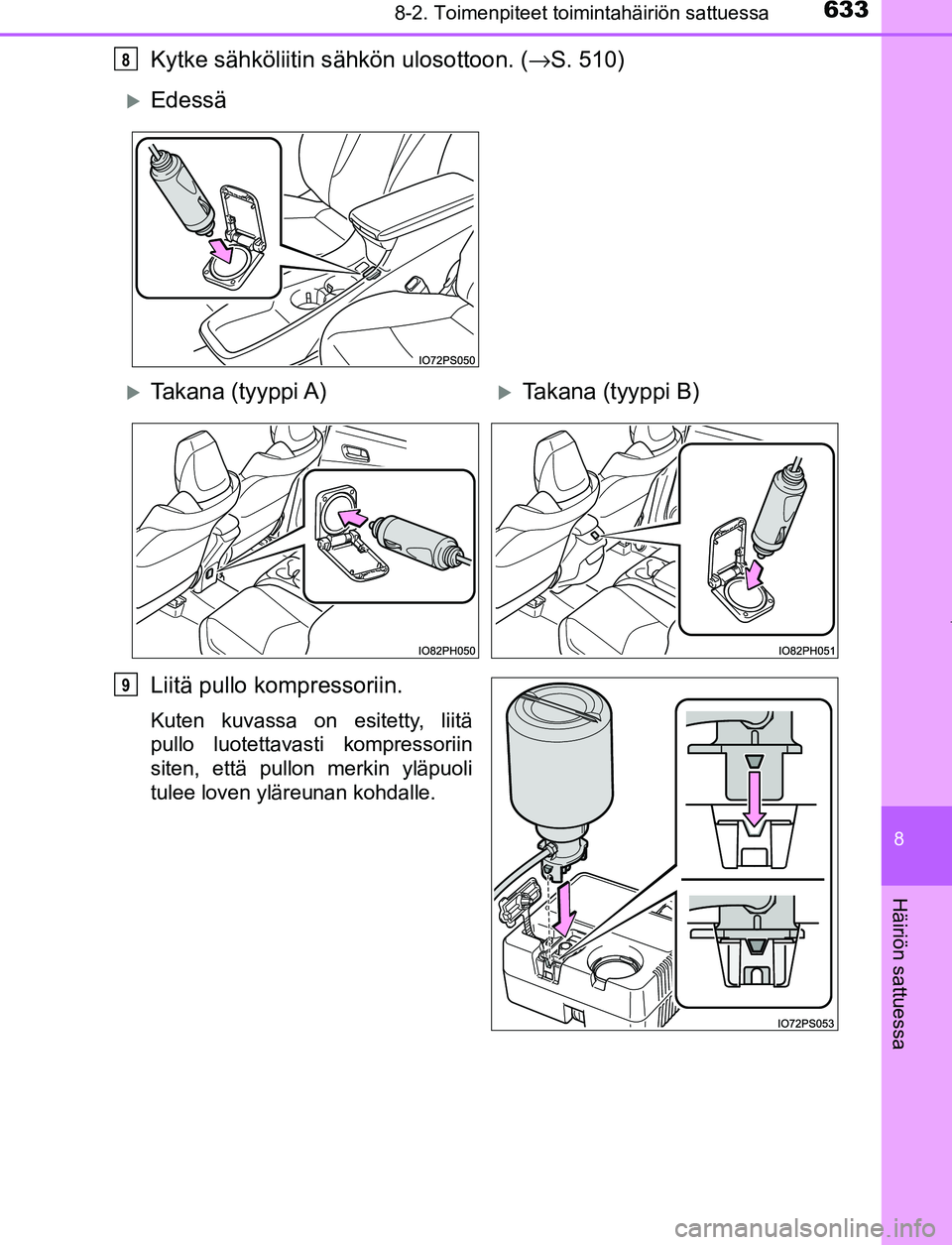

Kytke sähköliitin sähkön ulosottoon. ( →S. 510)
Liitä pullo kompressoriin.
Kuten kuvassa on esitetty, liitä
pullo luotettavasti kompressoriin
siten, että pullon merkin yläpuoli
tulee loven yläreunan kohdalle.
8
Edessä
Takana (tyyppi A)Takana (tyyppi B)
9
OM47A89FI.book Page 633 Monday, February 13, 2017 3:39 PM

6348-2. Toimenpiteet toimintahäiriön sattuessa
OM47A89FI

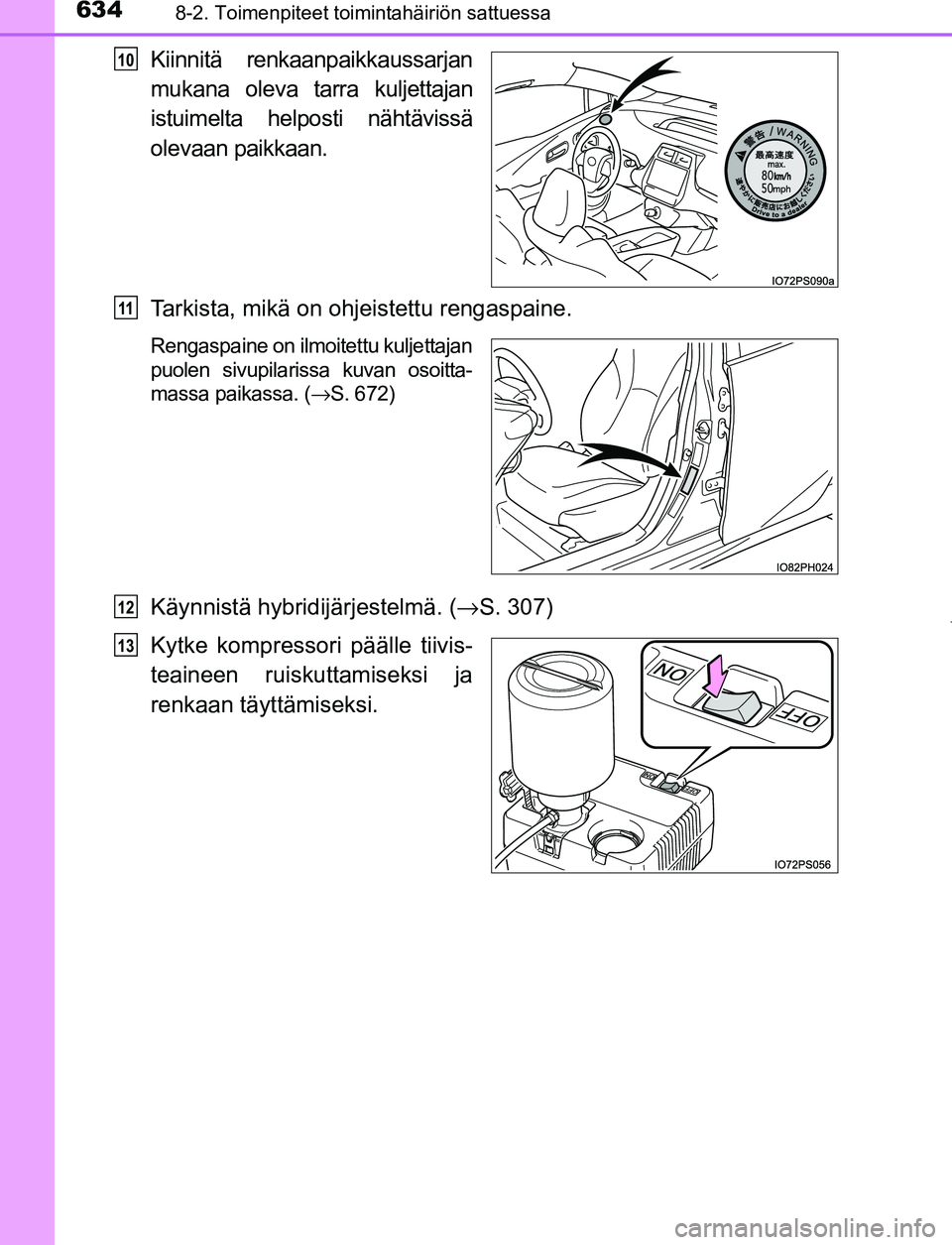

Kiinnitä renkaanpaikkaussarjan
mukana oleva tarra kuljettajan
istuimelta helposti nähtävissä
olevaan paikkaan.
Tarkista, mikä on ohjeistettu rengaspaine.
Rengaspaine on ilmoitettu kuljettajan
puolen sivupilarissa kuvan osoitta-
massa paikassa. (→S. 672)
Käynnistä hybridijärjestelmä. ( →S. 307)
Kytke kompressor i päälle tiivis-
teaineen ruiskuttamiseksi ja
renkaan täyttämiseksi.
10
11
12
13
OM47A89FI.book Page 634 Monday, February 13, 2017 3:39 PM

6358-2. Toimenpiteet toimintahäiriön sattuessa
OM47A89FI
8
Häiriön sattuessa

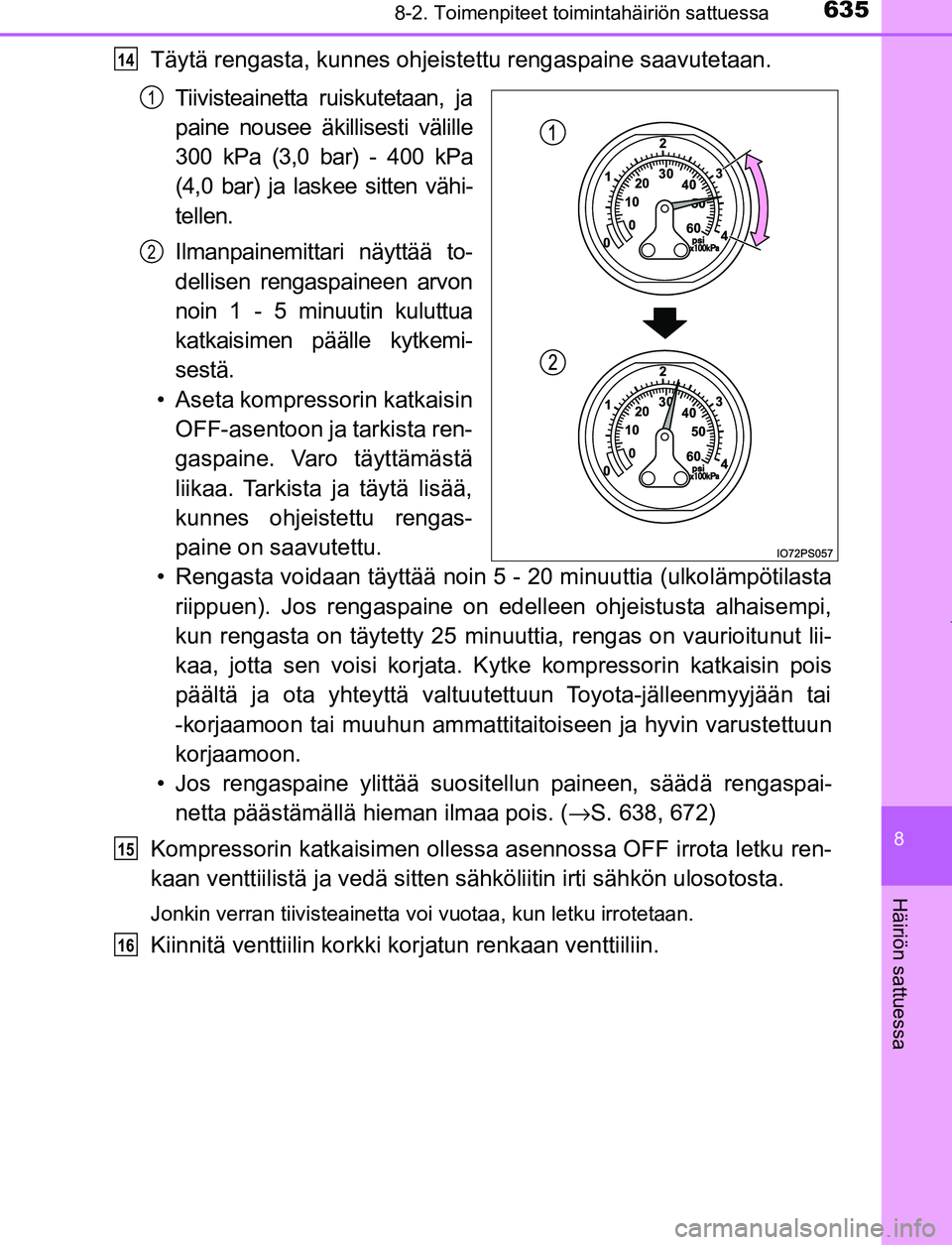

Täytä rengasta, kunnes ohjeistettu rengaspaine saavutetaan.Tiivisteainetta ruiskutetaan, ja
paine nousee äkillisesti välille
300 kPa (3,0 bar) - 400 kPa
(4,0 bar) ja laskee sitten vähi-
tellen.
Ilmanpainemittari näyttää to-
dellisen rengaspaineen arvon
noin 1 - 5 minuutin kuluttua
katkaisimen päälle kytkemi-
sestä.
• Aseta kompressorin katkaisin OFF-asentoon ja tarkista ren-
gaspaine. Varo täyttämästä
liikaa. Tarkista ja täytä lisää,
kunnes ohjeistettu rengas-
paine on saavutettu.
• Rengasta voidaan täyttää noin 5 - 20 minuuttia (ulkolämpötilasta
riippuen). Jos rengaspaine on edelleen ohjeistusta alhaisempi,
kun rengasta on täytetty 25 minuuttia, rengas on vaurioitunut lii-
kaa, jotta sen voisi korjata. Ky tke kompressorin katkaisin pois
päältä ja ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun
korjaamoon.
• Jos rengaspaine ylittää suosit ellun paineen, säädä rengaspai-
netta päästämällä hieman ilmaa pois. ( →S. 638, 672)
Kompressorin katkaisimen ollessa asennossa OFF irrota letku ren-
kaan venttiilistä ja vedä sitten sä hköliitin irti sähkön ulosotosta.
Jonkin verran tiivisteainetta voi vuotaa, kun letku irrotetaan.
Kiinnitä venttiilin korkki korjatun renkaan venttiiliin.
14
1
2
15
16
OM47A89FI.book Page 635 Monday, February 13, 2017 3:39 PM

6368-2. Toimenpiteet toimintahäiriön sattuessa
OM47A89FI

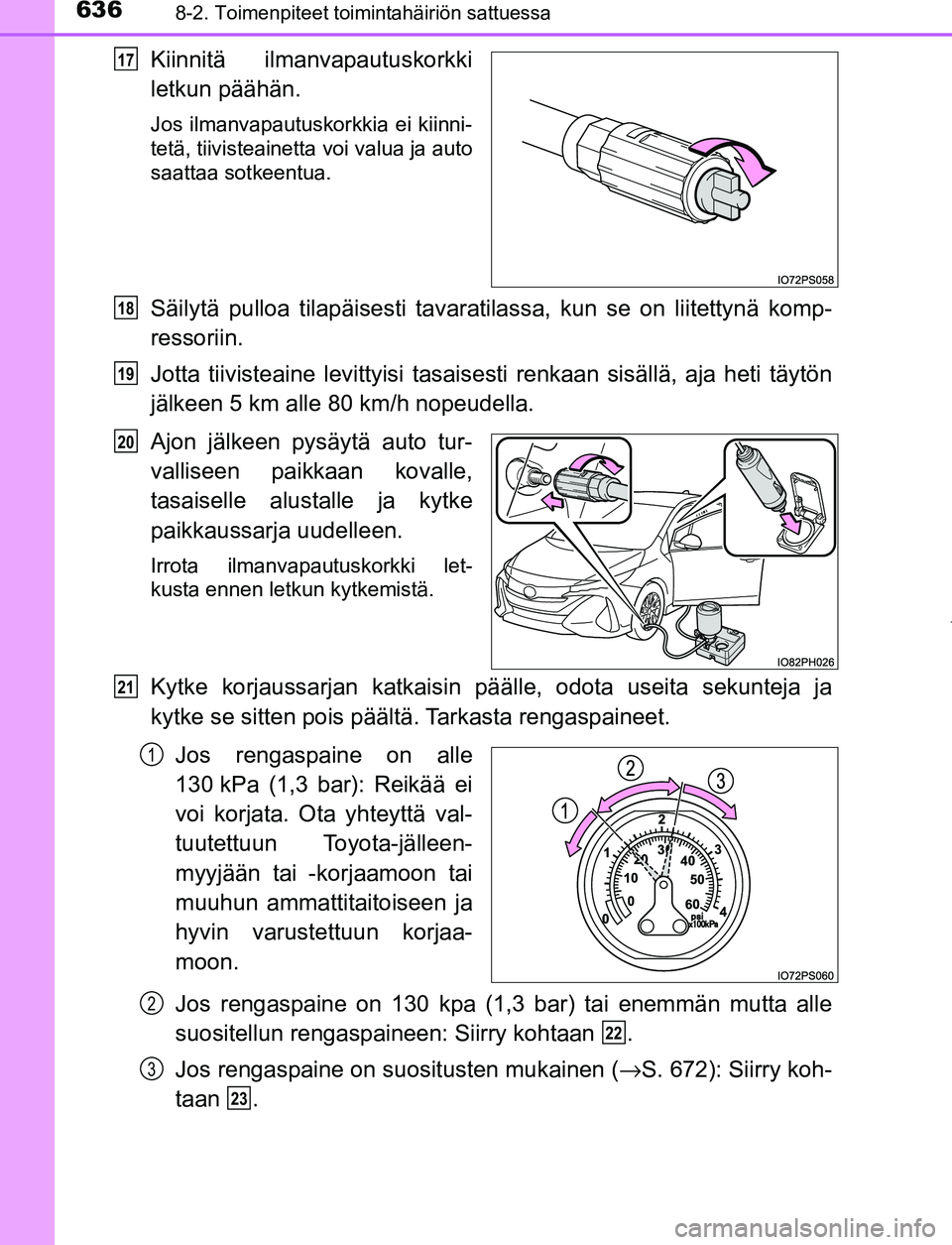

Kiinnitä ilmanvapautuskorkki
letkun päähän.
Jos ilmanvapautuskorkkia ei kiinni-
tetä, tiivisteainetta voi valua ja auto
saattaa sotkeentua.
Säilytä pulloa tilapäisesti tavaratilassa, kun se on liitettynä komp-
ressoriin.
Jotta tiivisteaine levittyisi tasaisesti renkaan sisällä, aja heti täytön
jälkeen 5 km alle 80 km/h nopeudella.
Ajon jälkeen pysäytä auto tur-
valliseen paikkaan kovalle,
tasaiselle alustalle ja kytke
paikkaussarja uudelleen.
Irrota ilmanvapautuskorkki let-
kusta ennen letkun kytkemistä.
Kytke korjaussarjan katkaisin pä älle, odota useita sekunteja ja
kytke se sitten pois päältä. Tarkasta rengaspaineet.
Jos rengaspaine on alle
130 kPa (1,3 bar): Reikää ei
voi korjata. Ota yhteyttä val-
tuutettuun Toyota-jälleen-
myyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja
hyvin varustettuun korjaa-
moon.
Jos rengaspaine on 130 kpa (1,3 bar) tai enemmän mutta alle
suositellun rengaspainee n: Siirry kohtaan .
Jos rengaspaine on suositusten mukainen ( →S. 672): Siirry koh-
taan .
17
18
19
20
21
1
2
22
3
23
OM47A89FI.book Page 636 Monday, February 13, 2017 3:39 PM

6378-2. Toimenpiteet toimintahäiriön sattuessa
OM47A89FI
8
Häiriön sattuessa

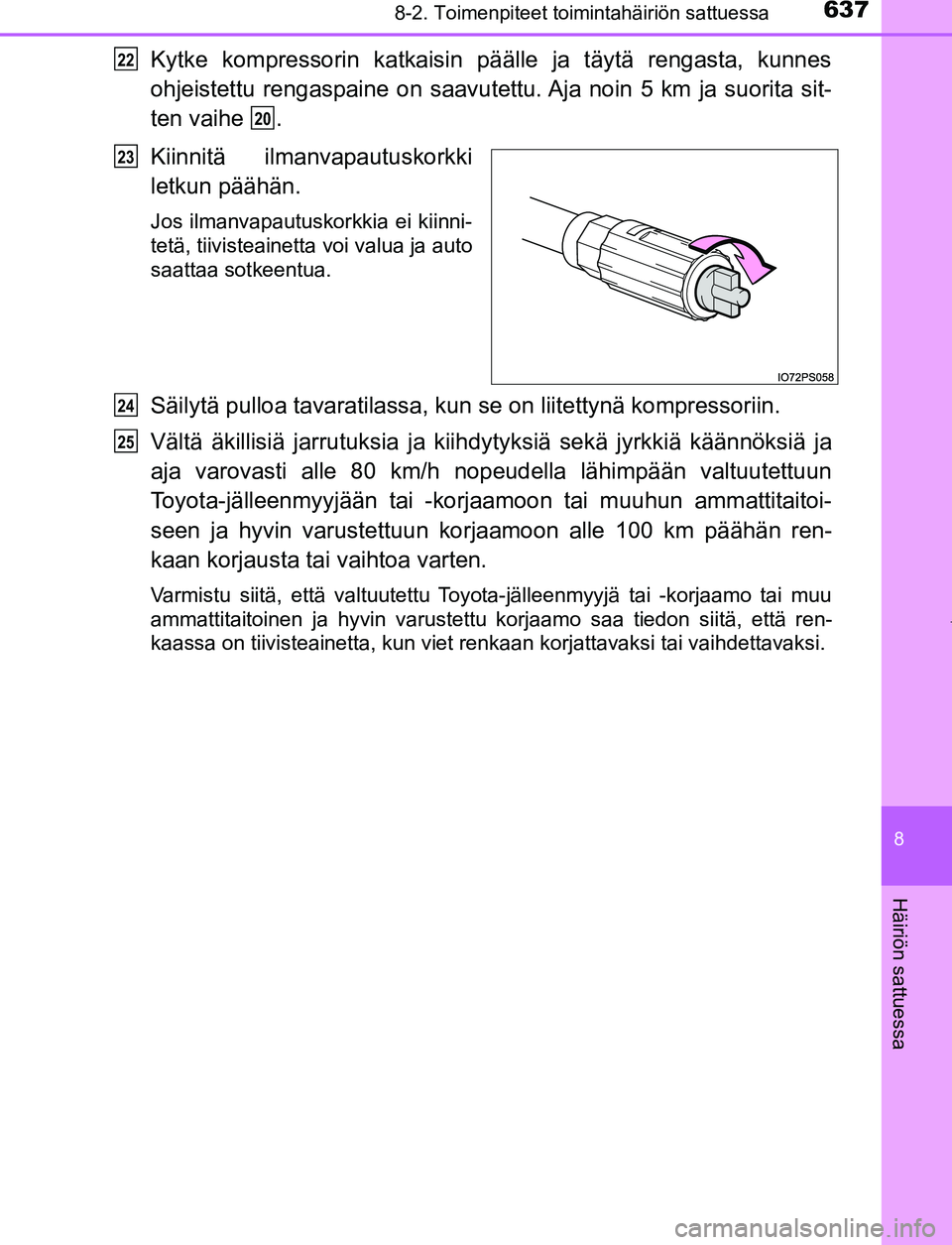

Kytke kompressorin katkaisin päälle ja täytä rengasta, kunnes
ohjeistettu rengaspaine on saavutettu. Aja noin 5 km ja suorita sit-
ten vaihe .
Kiinnitä ilmanvapautuskorkki
letkun päähän.
Jos ilmanvapautuskorkkia ei kiinni-
tetä, tiivisteainetta voi valua ja auto
saattaa sotkeentua.
Säilytä pulloa tavaratilassa, kun se on liitettynä kompressoriin.
Vältä äkillisiä jarrutuksia ja kiihdytyksiä sekä jyrkkiä käännöksiä ja
aja varovasti alle 80 km/h nopeudella lähimpään valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoi-
seen ja hyvin varustettuun korjaamoon alle 100 km päähän ren-
kaan korjausta tai vaihtoa varten.
Varmistu siitä, että valtuutettu Toyota-jälleenmyyjä tai -korjaamo tai muu
ammattitaitoinen ja hyvin varustettu korjaamo saa tiedon siitä, että ren-
kaassa on tiivisteainetta, kun viet renkaan korjattavaksi tai vaihdettavaksi.
22
20
23
24
25
OM47A89FI.book Page 637 Monday, February 13, 2017 3:39 PM

6388-2. Toimenpiteet toimintahäiriön sattuessa
OM47A89FI

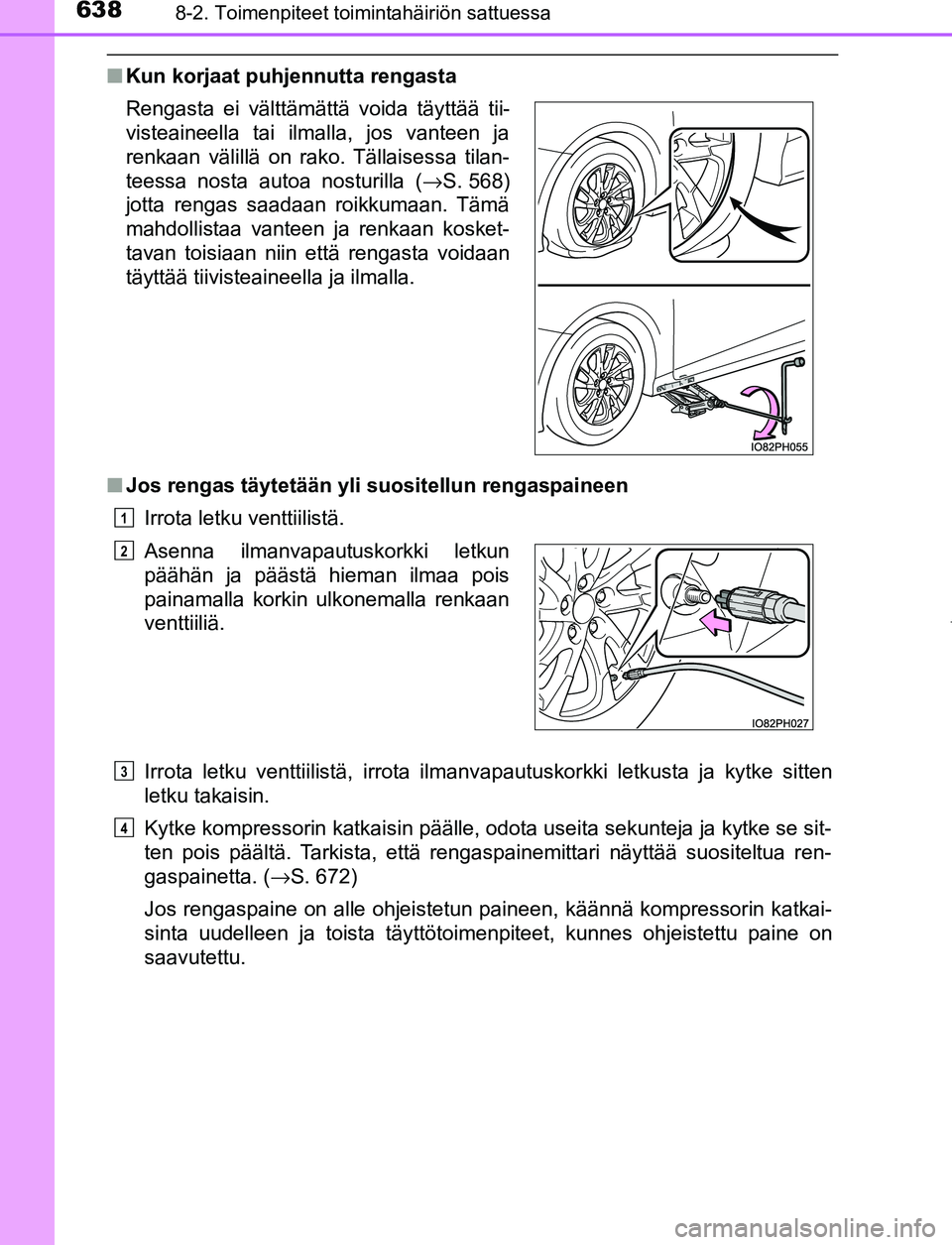

■Kun korjaat puhjennutta rengasta
■ Jos rengas täytetään yli suositellun rengaspaineen
Irrota letku venttiilistä.
Irrota letku venttiilistä, irrota ilmanvapautuskorkki letkusta ja kytke sitten
letku takaisin.
Kytke kompressorin katkaisin päälle, odota useita sekunteja ja kytke se sit-
ten pois päältä. Tarkista, että rengaspainemittari näyttää suositeltua ren-
gaspainetta. ( →S. 672)
Jos rengaspaine on alle ohjeistetun paineen, käännä kompressorin katkai-
sinta uudelleen ja toista täyttötoimenpiteet, kunnes ohjeistettu paine on
saavutettu.
Rengasta ei välttämättä voida täyttää tii-
visteaineella tai ilmalla, jos vanteen ja
renkaan välillä on rako. Tällaisessa tilan-
teessa nosta autoa nosturilla (
→S. 568)
jotta rengas saadaan roikkumaan. Tämä
mahdollistaa vanteen ja renkaan kosket-
tavan toisiaan niin että rengasta voidaan
täyttää tiivisteaineella ja ilmalla.
Asenna ilmanvapautuskorkki letkun
päähän ja päästä hieman ilmaa pois
painamalla korkin ulkonemalla renkaan
venttiiliä.
1
2
3
4
OM47A89FI.book Page 638 Monday, February 13, 2017 3:39 PM

6398-2. Toimenpiteet toimintahäiriön sattuessa
OM47A89FI
8
Häiriön sattuessa

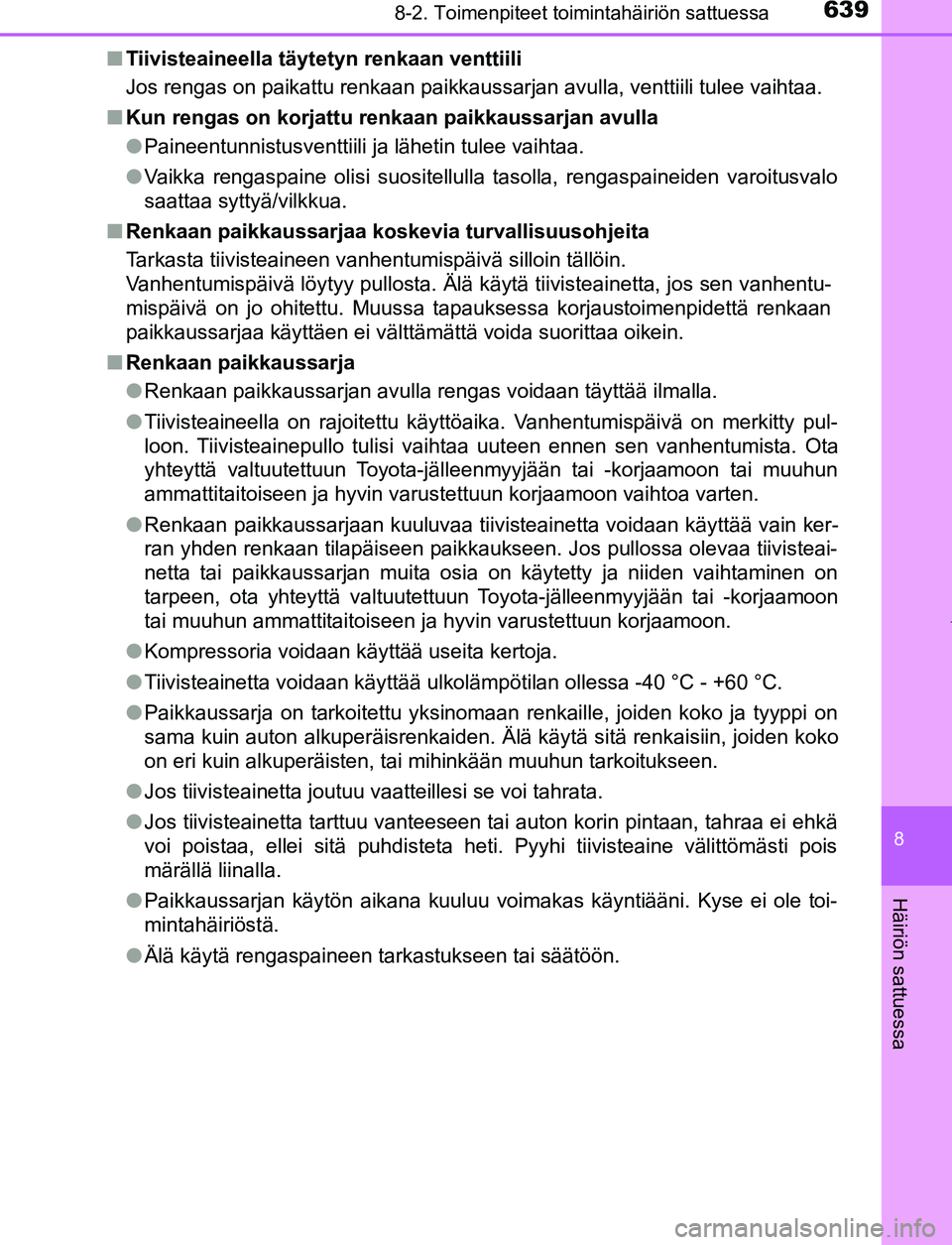

■Tiivisteaineella täyt etyn renkaan venttiili
Jos rengas on paikattu renkaan paikkaussarjan avulla, venttiili tulee vaihtaa.
■ Kun rengas on korjattu renkaan paikkaussarjan avulla
●Paineentunnistusventtiili ja lähetin tulee vaihtaa.
● Vaikka rengaspaine olisi suositellulla tasolla, rengaspaineiden varoitusvalo
saattaa syttyä/vilkkua.
■ Renkaan paikkaussarjaa koskevia turvallisuusohjeita
Tarkasta tiivisteaineen vanhentumispäivä silloin tällöin.
Vanhentumispäivä löytyy pullosta. Älä käytä tiivisteainetta, jos sen vanhentu-
mispäivä on jo ohitettu. Muussa tapauksessa korjaustoimenpidettä\
renkaan
paikkaussarjaa käyttäen ei välttämättä voida suorittaa oikein.
■ Renkaan paikkaussarja
●Renkaan paikkaussarjan avulla rengas voidaan täyttää ilmalla.
● Tiivisteaineella on rajoitettu käyttöaika. Vanhentumispäivä on merkitty pul-
loon. Tiivisteainepullo tulisi vaihtaa uuteen ennen sen vanhentumista. Ota
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon vaihtoa varten.
● Renkaan paikkaussarjaan kuuluvaa tiivisteainetta voidaan käyttää vain ker-
ran yhden renkaan tilapäiseen paikkaukseen. Jos pullossa olevaa tiivisteai-
netta tai paikkaussarjan muita osia on käytetty ja niiden vaihtaminen on
tarpeen, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
● Kompressoria voidaan käyttää useita kertoja.
● Tiivisteainetta voidaan käyttää ulkolämpötilan ollessa -40 °C - +60 °C.
● Paikkaussarja on tarkoitettu yksinomaan renkaille, joiden koko ja tyyppi on
sama kuin auton alkuperäisrenkaiden. Älä käytä sitä renkaisiin, joiden koko
on eri kuin alkuperäisten, tai mihinkään muuhun tarkoitukseen.
● Jos tiivisteainetta joutuu vaatteillesi se voi tahrata.
● Jos tiivisteainetta tarttuu vanteeseen tai auton korin pintaan, tahraa ei ehkä
voi poistaa, ellei sitä puhdisteta heti. Pyyhi tiivisteaine välittömästi pois
märällä liinalla.
● Paikkaussarjan käytön aikana kuuluu voimakas käyntiääni. Kyse ei ole toi-
mintahäiriöstä.
● Älä käytä rengaspaineen tarkastukseen tai säätöön.
OM47A89FI.book Page 639 Monday, February 13, 2017 3:39 PM

6408-2. Toimenpiteet toimintahäiriön sattuessa
OM47A89FI

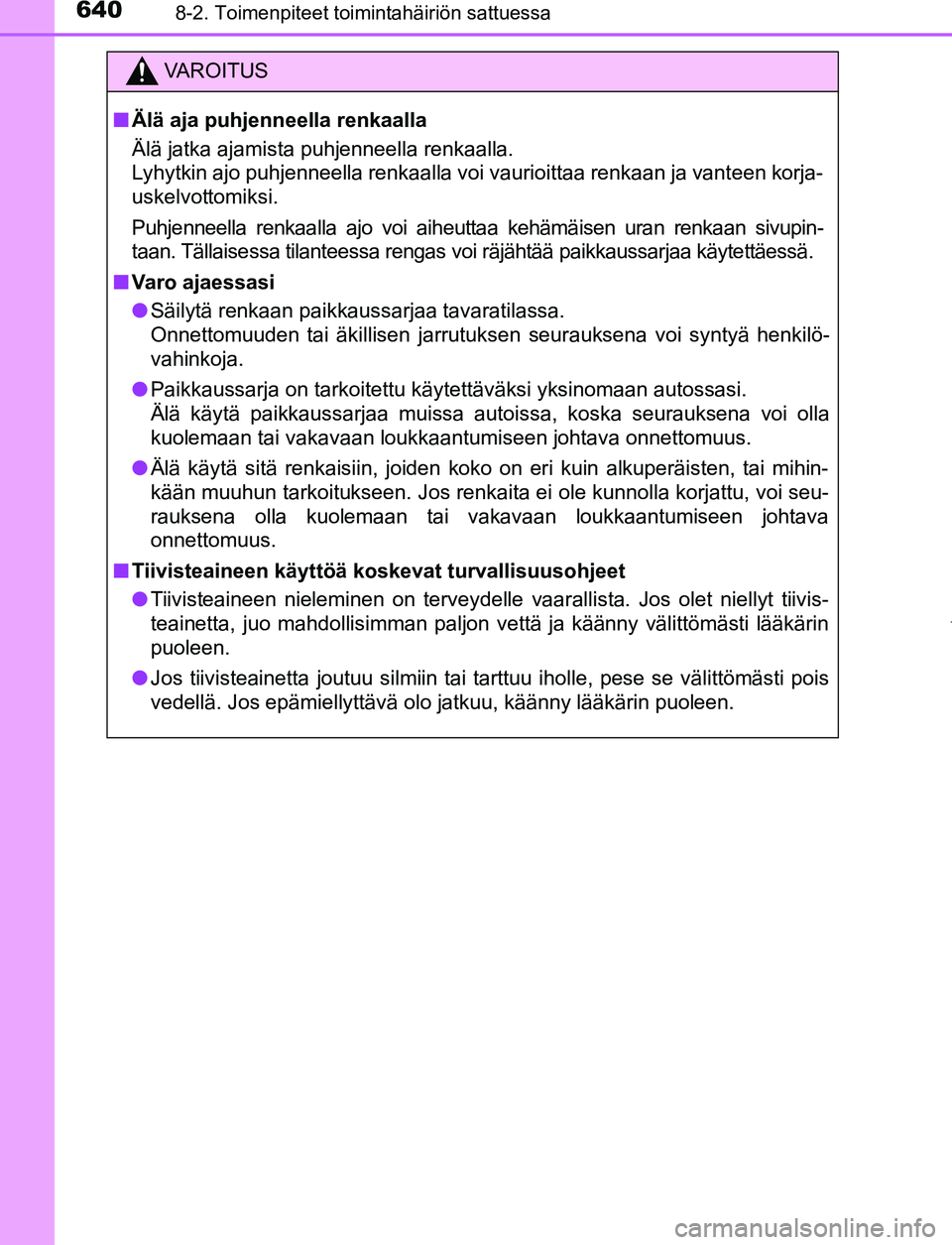

VAROITUS
■ Älä aja puhjenneella renkaalla
Älä jatka ajamista puhjenneella renkaalla.
Lyhytkin ajo puhjenneella renkaalla voi vaurioittaa renkaan ja vanteen korja-
uskelvottomiksi.
Puhjenneella renkaalla ajo voi aiheuttaa kehämäisen uran renkaan sivupin-
taan. Tällaisessa tilanteessa rengas voi räjähtää paikkaussarjaa käytettäessä.
■ Varo ajaessasi
● Säilytä renkaan paikkaussarjaa tavaratilassa.
Onnettomuuden tai äkillisen jarrutuksen seurauksena voi syntyä henkilö-
vahinkoja.
● Paikkaussarja on tarkoitettu käytettäväksi yksinomaan autossasi.
Älä käytä paikkaussarjaa muissa autoissa, koska seurauksena voi olla
kuolemaan tai vakavaan loukkaantumiseen johtava onnettomuus.
● Älä käytä sitä renkaisiin, joiden koko on eri kuin alkuperäisten, tai mihin-
kään muuhun tarkoitukseen. Jos renkaita ei ole kunnolla korjattu, voi seu-
rauksena olla kuolemaan tai vakavaan loukkaantumiseen johtava
onnettomuus.
■ Tiivisteaineen käyttöä koskevat turvallisuusohjeet
● Tiivisteaineen nieleminen on terveydelle vaarallista. Jos olet niellyt tiivis-
teainetta, juo mahdollisimman paljon vettä ja käänny välittömästi lääkärin
puoleen.
● Jos tiivisteainetta joutuu silmiin tai tarttuu iholle, pese se välittömästi pois
vedellä. Jos epämiellyttävä olo jatkuu, käänny lääkärin puoleen.
OM47A89FI.book Page 640 Monday, February 13, 2017 3:39 PM
