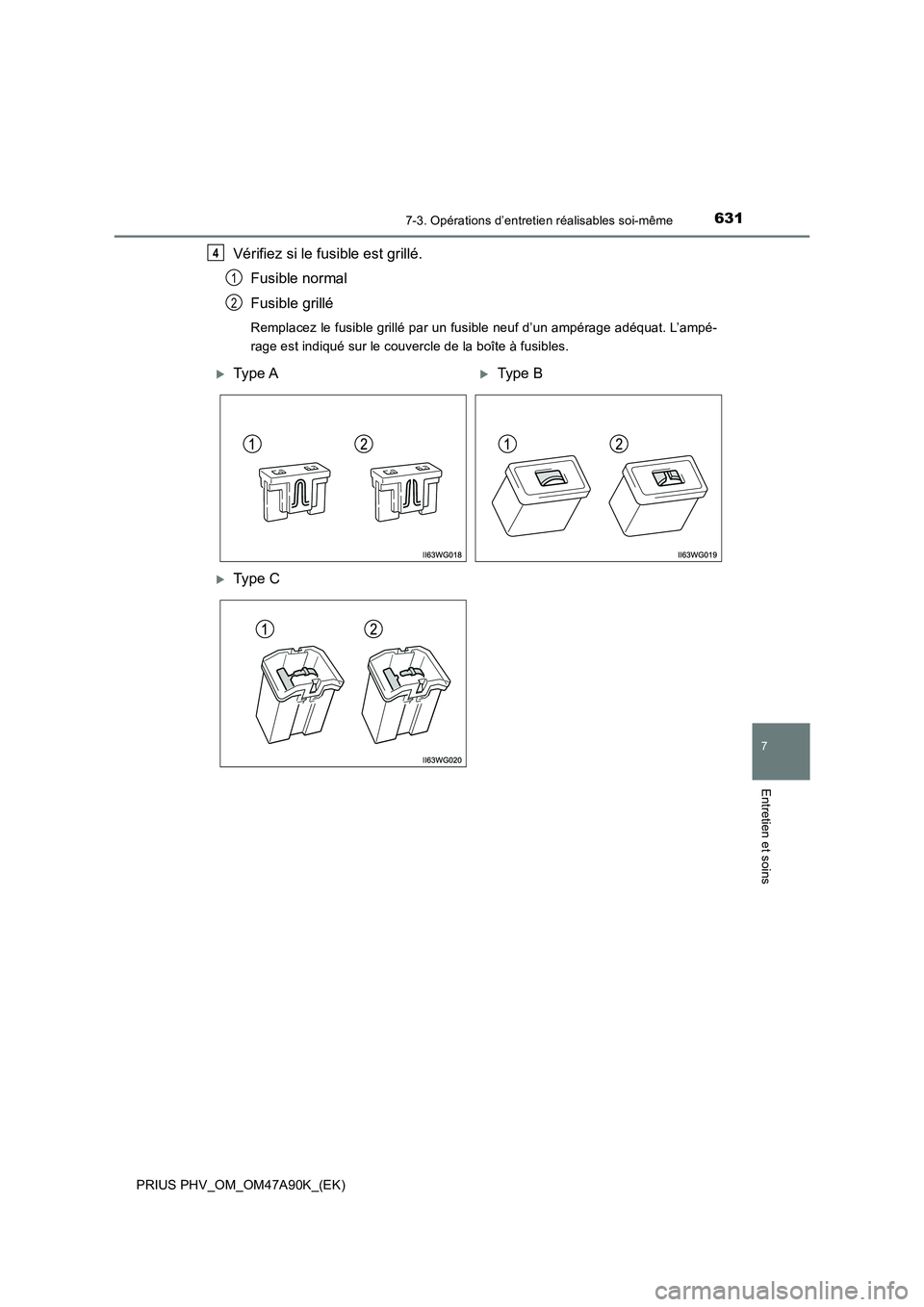

Vérifiez si le fusible est grillé.
Fusible normal
Fusible grillé
Remplacez le fusible grillé par un fusible neuf d’un ampérage adéquat. L’ampé-
rage est indiqué sur le couvercle de la boîte à fusibles.
4
1
2
Type AType B
Type C

6327-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)

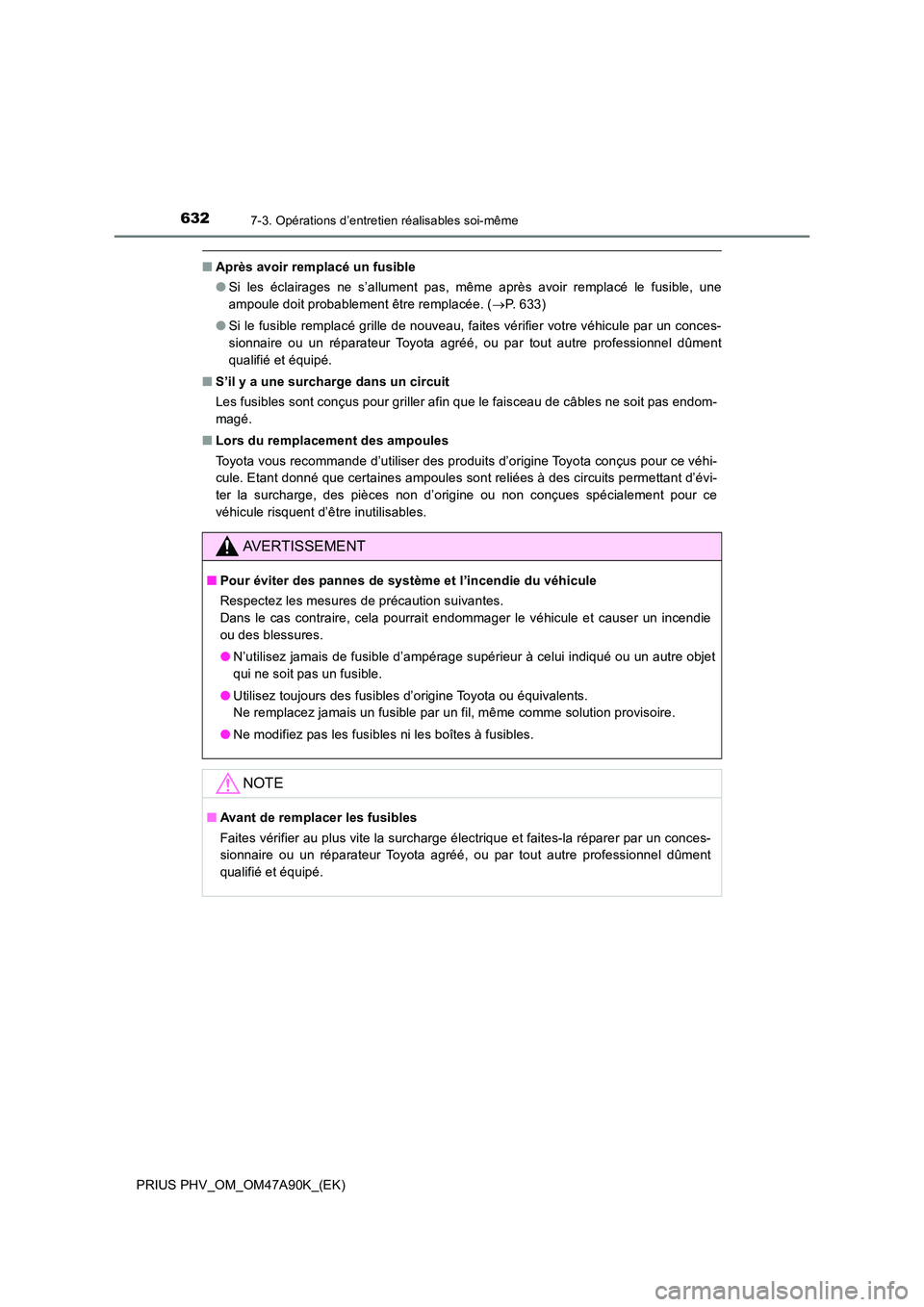

■Après avoir remplacé un fusible
● Si les éclairages ne s’allument pas, même après avoir remplacé le fusible, une
ampoule doit probablement être remplacée. ( P. 633)
● Si le fusible remplacé grille de nouveau, faites vérifier votre véhicule par un conces-
sionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel dûment
qualifié et équipé.
■ S’il y a une surcharge dans un circuit
Les fusibles sont conçus pour griller afin que le faisceau de câbles ne soit pas endom-
magé.
■ Lors du remplacement des ampoules
Toyota vous recommande d’utiliser des produits d’origine Toyota conçus pour ce véhi-
cule. Etant donné que certaines ampoules sont reliées à des circuits permettant d’évi-
ter la surcharge, des pièces non d’origine ou non conçues spécialement pour ce
véhicule risquent d’être inutilisables.
AVERTISSEMENT
■ Pour éviter des pannes de système et l’incendie du véhicule
Respectez les mesures de précaution suivantes.
Dans le cas contraire, cela pourrait endommager le véhicule et causer un incendie
ou des blessures.
● N’utilisez jamais de fusible d’ampérage supérieur à celui indiqué ou un autre objet
qui ne soit pas un fusible.
● Utilisez toujours des fusibles d’origine Toyota ou équivalents.
Ne remplacez jamais un fusible par un fil, même comme solution provisoire.
● Ne modifiez pas les fusibles ni les boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites vérifier au plus vite la surcharge électrique et faites-la réparer par un conces-
sionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel dûment
qualifié et équipé.

6337-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
7
Entretien et soins
Ampoules
Vérifiez la puissance de l’ampoule à remplacer. (P. 715)
Feu de recul
Vous pouvez remplacer vous-même les ampoules suivantes. Le niveau
de difficulté du remplacement dépend de l’ampoule. Comme il existe un
risque d’endommagement de certain s composants, nous vous recom-
mandons de confier le remplacement à un concessionnaire ou un répa-
rateur Toyota agréé, ou à tout autre professionnel dûment qualifié et
équipé.
Préparation au remplacement d’une ampoule
Emplacements des ampoules

6347-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)

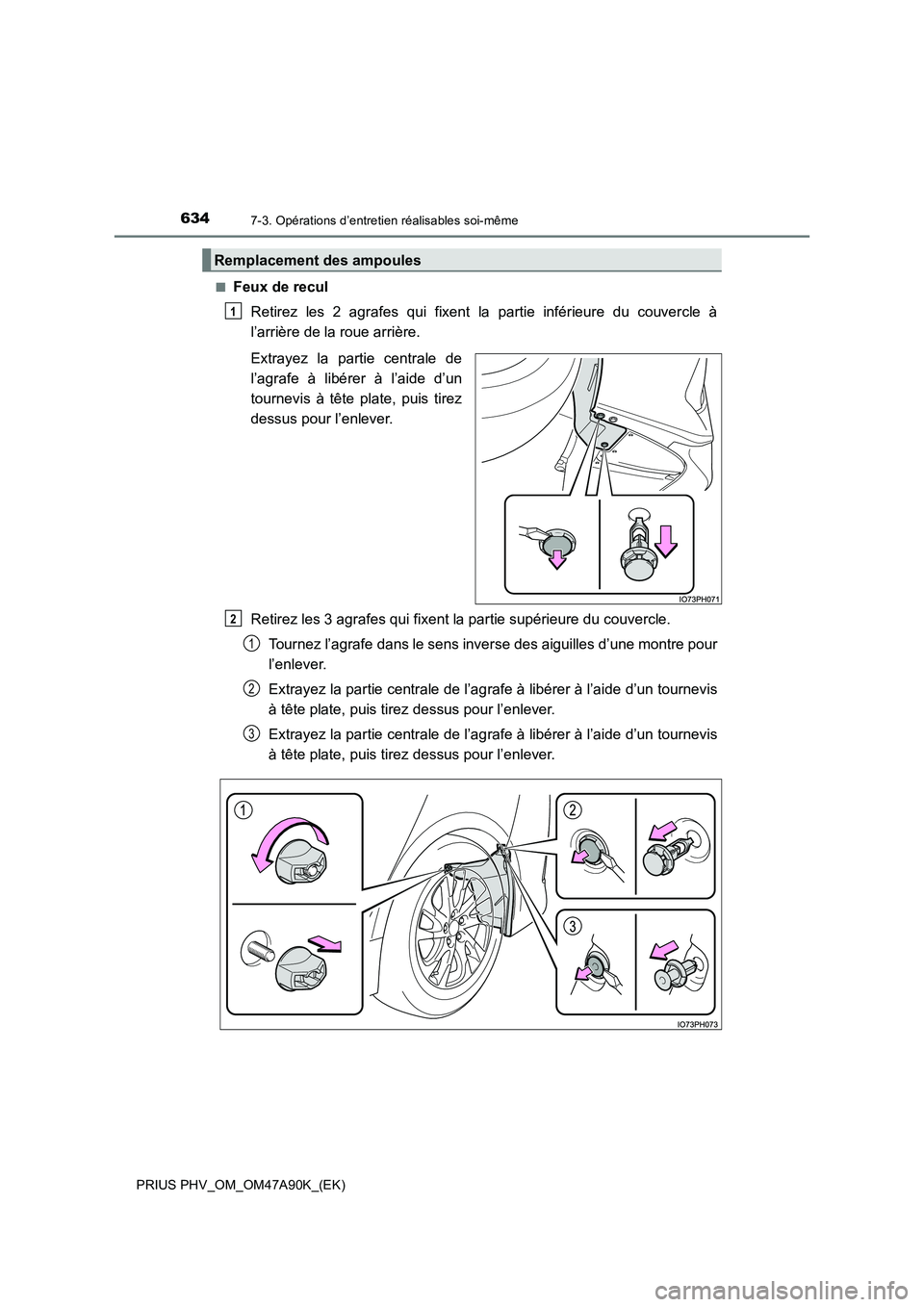

■Feux de recul
Retirez les 2 agrafes qui fixent la partie inférieure du couvercle à
l’arrière de la roue arrière.
Extrayez la partie centrale de
l’agrafe à libérer à l’aide d’un
tournevis à tête plate, puis tirez
dessus pour l’enlever.
Retirez les 3 agrafes qui fixent la partie supérieure du couvercle.
Tournez l’agrafe dans le sens inverse des aiguilles d’une montre pour
l’enlever.
Extrayez la partie centrale de l’agr afe à libérer à l’aide d’un tournevis
à tête plate, puis tirez dessus pour l’enlever.
Extrayez la partie centrale de l’agr afe à libérer à l’aide d’un tournevis
à tête plate, puis tirez dessus pour l’enlever.
Remplacement des ampoules
1
2
1
2
3

6357-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
7
Entretien et soins

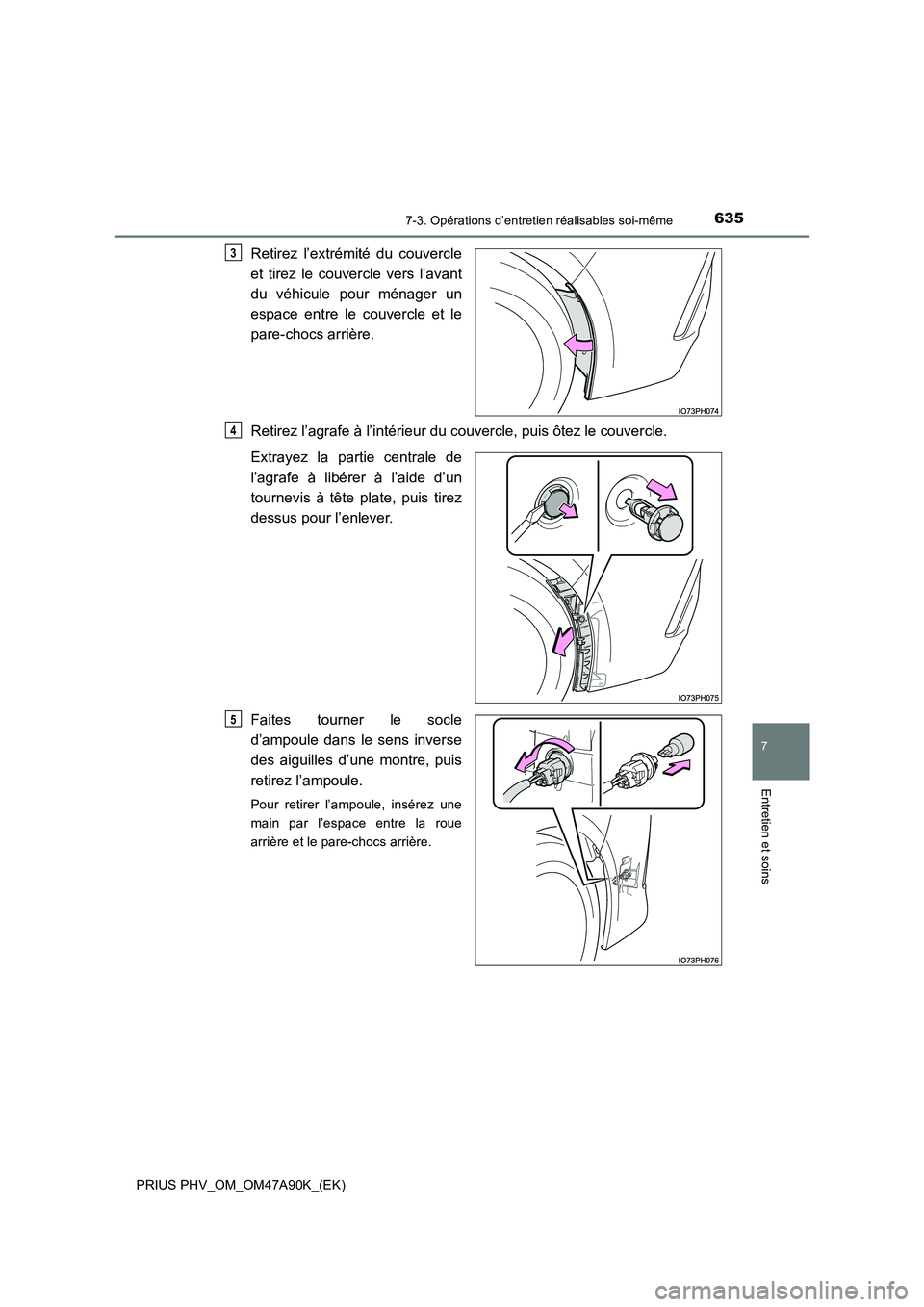

Retirez l’extrémité du couvercle
et tirez le couvercle vers l’avant
du véhicule pour ménager un
espace entre le couvercle et le
pare-chocs arrière.
Retirez l’agrafe à l’intérieur du couvercle, puis ôtez le couvercle.
Extrayez la partie centrale de
l’agrafe à libérer à l’aide d’un
tournevis à tête plate, puis tirez
dessus pour l’enlever.
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre, puis
retirez l’ampoule.
Pour retirer l’ampoule, insérez une
main par l’espace entre la roue
arrière et le pare-chocs arrière.
3
4
5

6367-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)

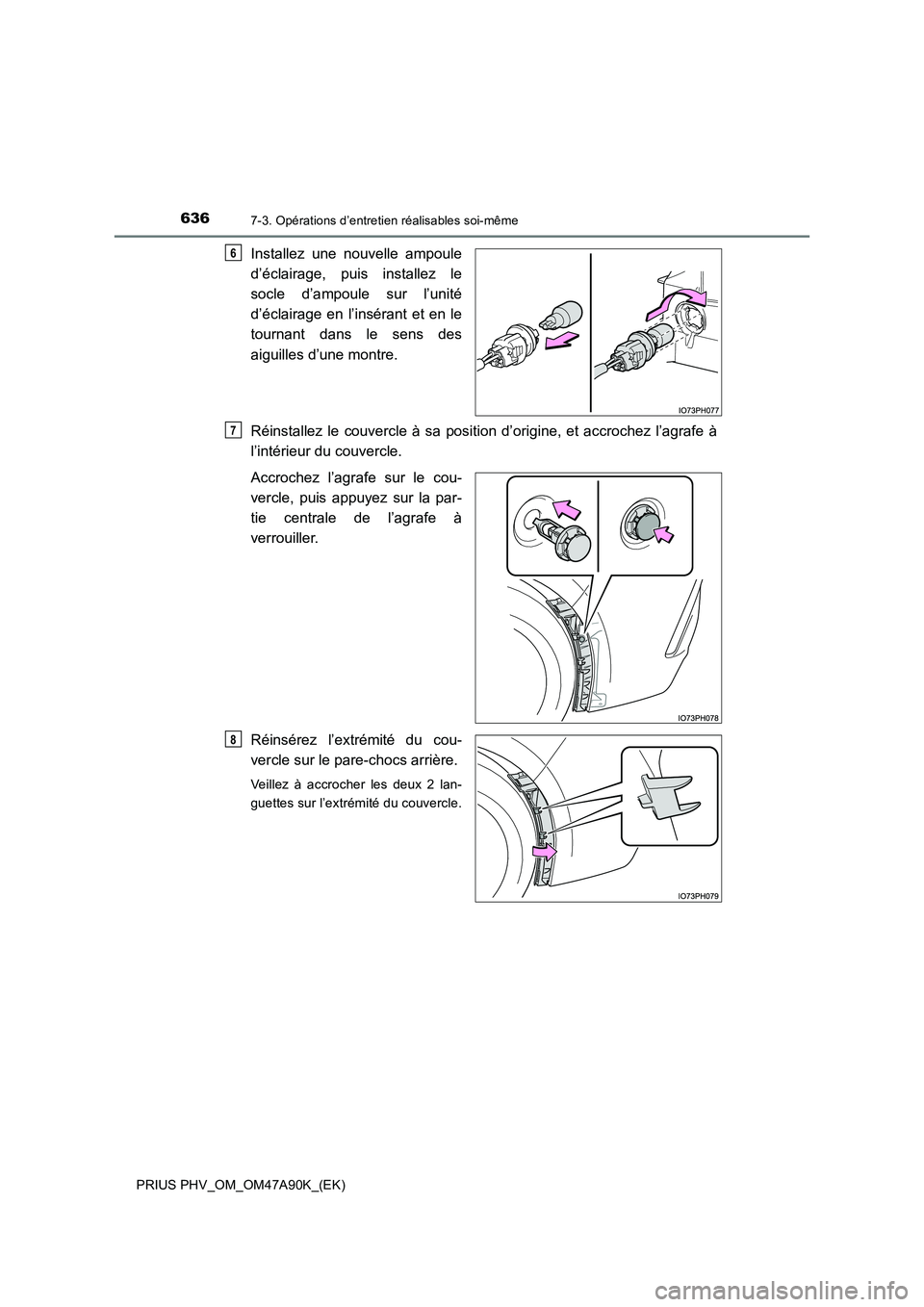

Installez une nouvelle ampoule
d’éclairage, puis installez le
socle d’ampoule sur l’unité
d’éclairage en l’insérant et en le
tournant dans le sens des
aiguilles d’une montre.
Réinstallez le couvercle à sa position d’origine, et accrochez l’agrafe à
l’intérieur du couvercle.
Accrochez l’agrafe sur le cou-
vercle, puis appuyez sur la par-
tie centrale de l’agrafe à
verrouiller.
Réinsérez l’extrémité du cou-
vercle sur le pare-chocs arrière.
Veillez à accrocher les deux 2 lan-
guettes sur l’extrémité du couvercle.
6
7
8

6377-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
7
Entretien et soins

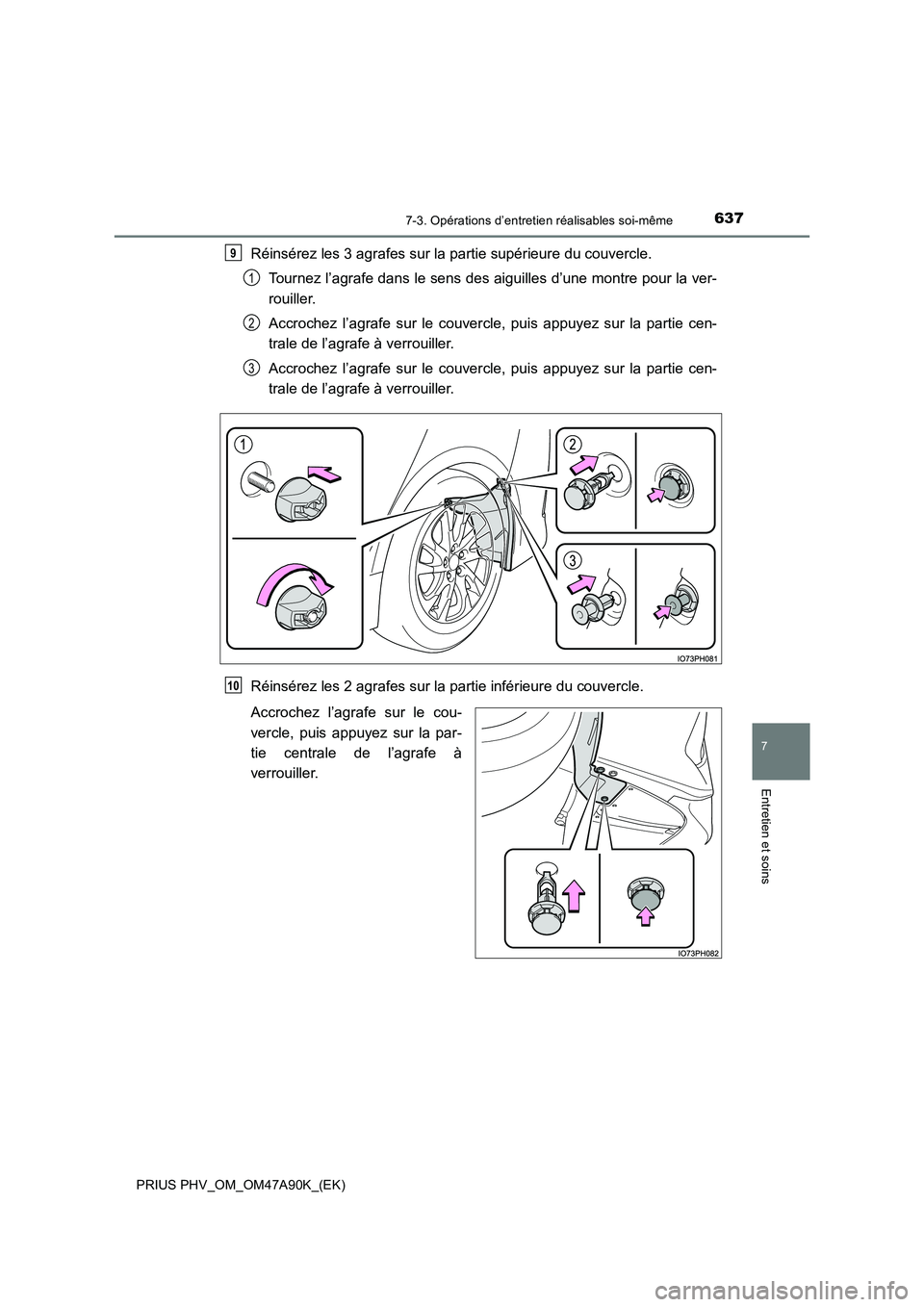

Réinsérez les 3 agrafes sur la partie supérieure du couvercle.
Tournez l’agrafe dans le sens des aiguilles d’une montre pour la ver-
rouiller.
Accrochez l’agrafe sur le couvercle, puis appuyez sur la partie cen-
trale de l’agrafe à verrouiller.
Accrochez l’agrafe sur le couvercle, puis appuyez sur la partie cen-
trale de l’agrafe à verrouiller.
Réinsérez les 2 agrafes sur la partie inférieure du couvercle.
Accrochez l’agrafe sur le cou-
vercle, puis appuyez sur la par-
tie centrale de l’agrafe à
verrouiller.
9
1
2
3
10

6387-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)■

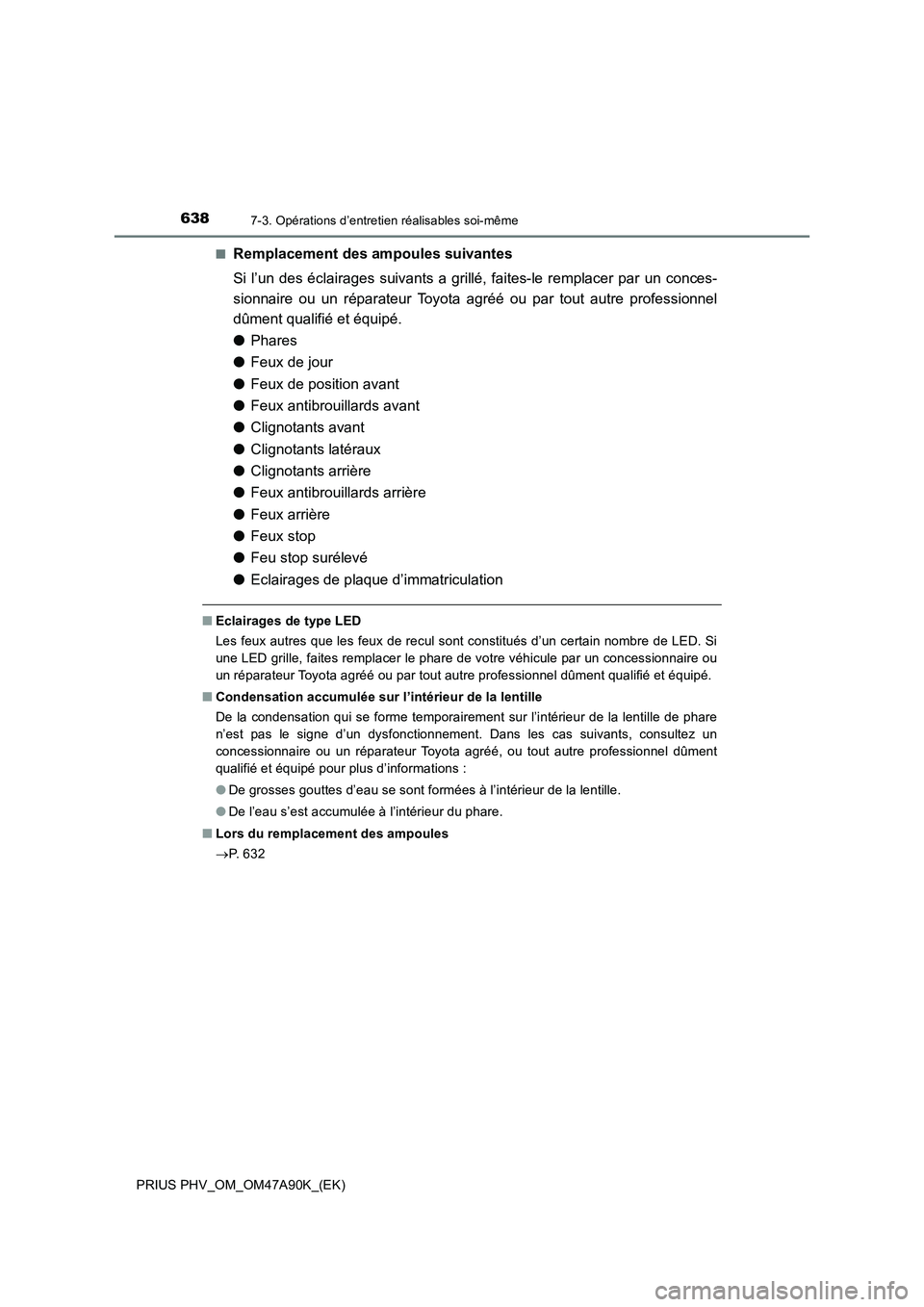

Remplacement des ampoules suivantes
Si l’un des éclairages suivants a grillé, faites-le remplacer par un conces-
sionnaire ou un réparateur Toyota agréé ou par tout autre professionnel
dûment qualifié et équipé.
●Phares
●Feux de jour
●Feux de position avant
●Feux antibrouillards avant
●Clignotants avant
●Clignotants latéraux
●Clignotants arrière
●Feux antibrouillards arrière
●Feux arrière
●Feux stop
●Feu stop surélevé
●Eclairages de plaque d’immatriculation
■Eclairages de type LED
Les feux autres que les feux de recul sont constitués d’un certain nombre de LED. Si
une LED grille, faites remplacer le phare de votre véhicule par un concessionnaire ou
un réparateur Toyota agréé ou par tout autre professionnel dûment qualifié et équipé.
■Condensation accumulée sur l’intérieur de la lentille
De la condensation qui se forme temporairement sur l’intérieur de la lentille de phare
n’est pas le signe d’un dysfonctionnement. Dans les cas suivants, consultez un
concessionnaire ou un réparateur Toyota agréé, ou tout autre professionnel dûment
qualifié et équipé pour plus d’informations :
●De grosses gouttes d’eau se sont formées à l’intérieur de la lentille.
●De l’eau s’est accumulée à l’intérieur du phare.
■Lors du remplacement des ampoules
P. 6 3 2

6397-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
7
Entretien et soins
AVERTISSEMENT

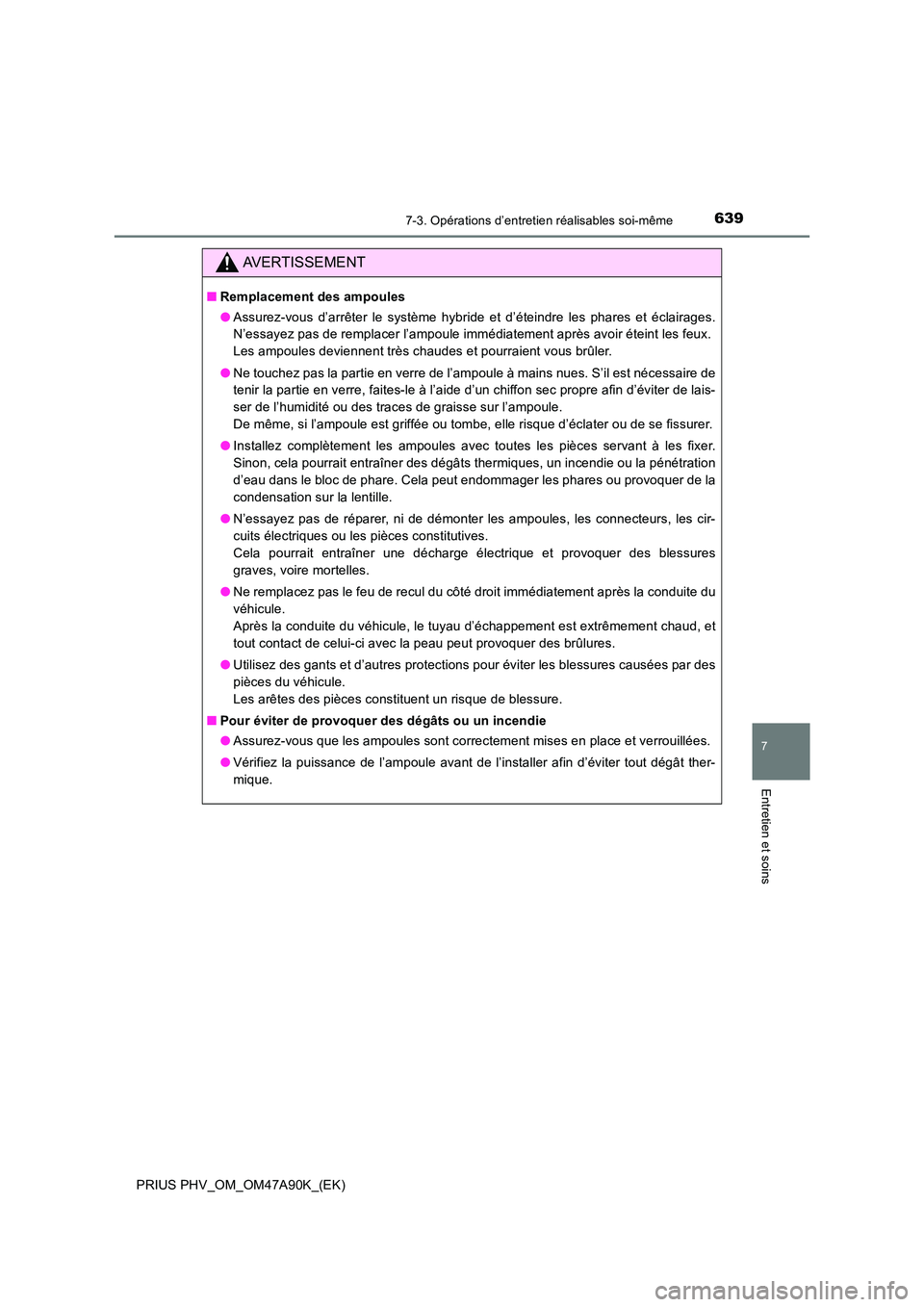

■Remplacement des ampoules
● Assurez-vous d’arrêter le système hybride et d’éteindre les phares et éclairages.
N’essayez pas de remplacer l’ampoule immédiatement après avoir éteint les feux.
Les ampoules deviennent très chaudes et pourraient vous brûler.
● Ne touchez pas la partie en verre de l’ampoule à mains nues. S’il est nécessaire de
tenir la partie en verre, faites-le à l’aide d’un chiffon sec propre afin d’éviter de lais-
ser de l’humidité ou des traces de graisse sur l’ampoule.
De même, si l’ampoule est griffée ou tombe, elle risque d’éclater ou de se fissurer.
● Installez complètement les ampoules avec toutes les pièces servant à les fixer.
Sinon, cela pourrait entraîner des dégâts thermiques, un incendie ou la pénétration
d’eau dans le bloc de phare. Cela peut endommager les phares ou provoquer de la
condensation sur la lentille.
● N’essayez pas de réparer, ni de démonter les ampoules, les connecteurs, les cir-
cuits électriques ou les pièces constitutives.
Cela pourrait entraîner une décharge électrique et provoquer des blessures
graves, voire mortelles.
● Ne remplacez pas le feu de recul du côté droit immédiatement après la conduite du
véhicule.
Après la conduite du véhicule, le tuyau d’échappement est extrêmement chaud, et
tout contact de celui-ci avec la peau peut provoquer des brûlures.
● Utilisez des gants et d’autres protections pour éviter les blessures causées par des
pièces du véhicule.
Les arêtes des pièces constituent un risque de blessure.
■ Pour éviter de provoquer des dégâts ou un incendie
● Assurez-vous que les ampoules sont correctement mises en place et verrouillées.
● Vérifiez la puissance de l’ampoule avant de l’installer afin d’éviter tout dégât ther-
mique.
