6117-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
7
Entretien et soins
Tirez sur le couvercle pour décro-
cher les languettes, puis retirez le
couvercle.
Tournez la partie pour libérer le
cric, puis sortez lentement le cric.
Soyez prudent si vous manipulez le
cric, car il peut devenir brûlant selon
les conditions. (P. 6 0 9 )
Si la partie ne peut pas être desser-
rée, tournez-la en utilisant la poignée
de cric.
Pour sortir le cric
1
2A
A

6127-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
Calez les roues.
Desserrez légèrement les écrous
de roue (d’un tour).
Faites tourner la partie du cric à
la main jusqu’à ce que la partie
encastrée du cric soit en contact
avec le centre du point de levage.
Remplacer une roue
1
Position de la rouePositions des cales de roue
AvantCôté gaucheDerrière le pneu arrière droit
Côté droitDerrière le pneu arrière gauche
ArrièreCôté gaucheDevant le pneu avant droit
Côté droitDevant le pneu avant gauche
2
Point de levage
3A

6137-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
7
Entretien et soins
Assemblez la poignée de cric et la
clé à écrou de roue comme indiqué
sur le schéma.
Soulevez le véhicule jusqu’à ce
que le pneu soit légèrement
décollé du sol.
Retirez tous les écrous de roue et
le pneu.
Lorsque vous déposez le pneu sur le
sol, placez-le de manière à ce que le
côté extérieur de la roue soit orienté
vers le haut pour éviter de rayer sa sur-
face.
4
5
6

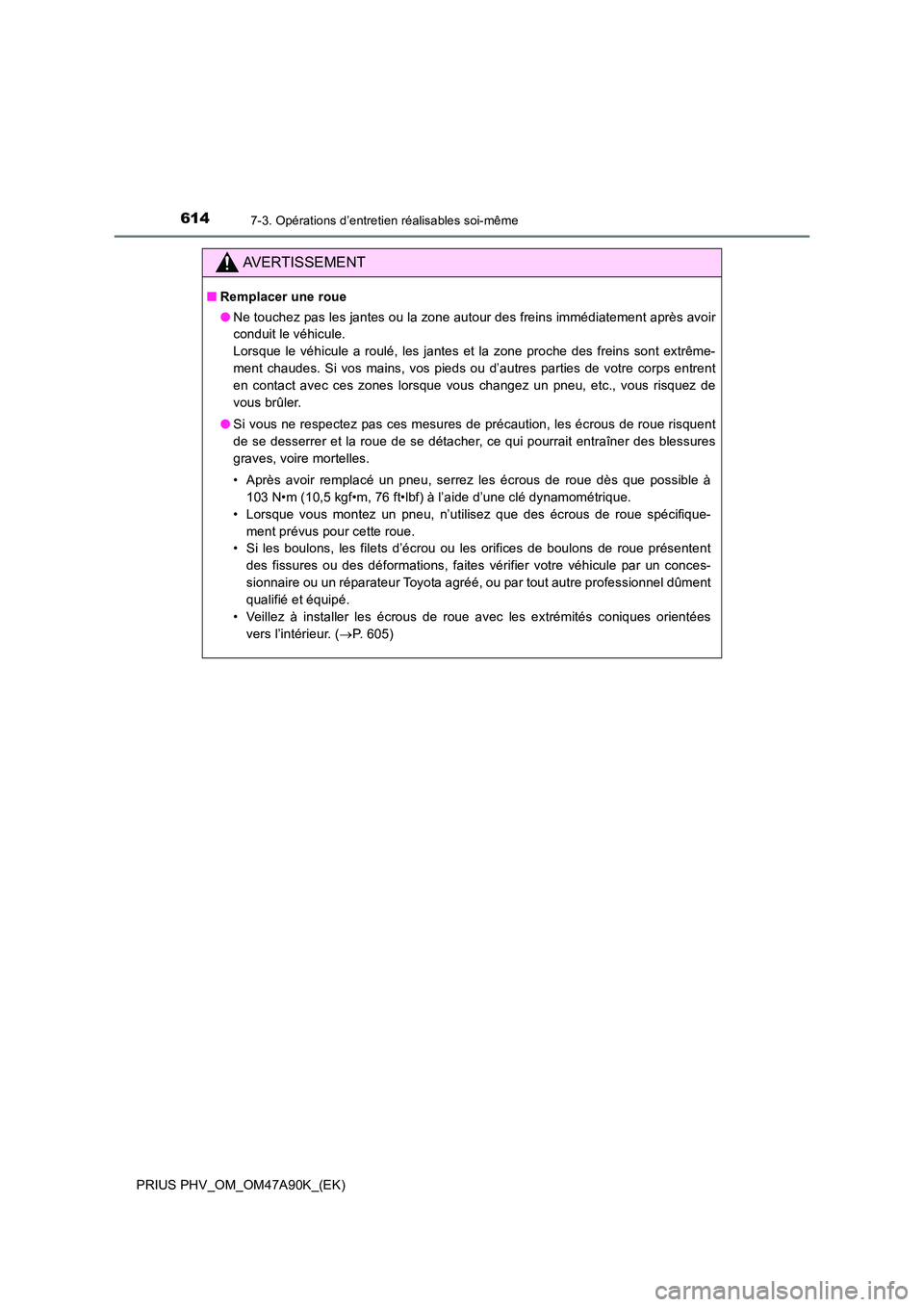

6147-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
AVERTISSEMENT
■Remplacer une roue
● Ne touchez pas les jantes ou la zone autour des freins immédiatement après avoir
conduit le véhicule.
Lorsque le véhicule a roulé, les jantes et la zone proche des freins sont extrême-
ment chaudes. Si vos mains, vos pieds ou d’autres parties de votre corps entrent
en contact avec ces zones lorsque vous changez un pneu, etc., vous risquez de
vous brûler.
● Si vous ne respectez pas ces mesures de précaution, les écrous de roue risquent
de se desserrer et la roue de se détacher, ce qui pourrait entraîner des blessures
graves, voire mortelles.
• Après avoir remplacé un pneu, serrez les écrous de roue dès que possible à
103 N•m (10,5 kgf•m, 76 ft•lbf) à l’aide d’une clé dynamométrique.
• Lorsque vous montez un pneu, n’utilisez que des écrous de roue spécifique-
ment prévus pour cette roue.
• Si les boulons, les filets d’écrou ou les orifices de boulons de roue présentent
des fissures ou des déformations, faites vérifier votre véhicule par un conces-
sionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel dûment
qualifié et équipé.
• Veillez à installer les écrous de roue avec les extrémités coniques orientées
vers l’intérieur. ( P. 605)

6157-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
7
Entretien et soins
Eliminez toute trace de saleté et
tout corps étranger de la surface
de contact avec la roue.
Si des corps étrangers se trouvent sur
la surface de contact avec la roue, les
écrous de roue peuvent se desserrer
lorsque le véhicule est en mouvement
et le pneu risque de se détacher du
véhicule.
Montez la roue et serrez légère-
ment chaque écrou de roue à la
main avec environ la même force.
Tournez les écrous de roue jusqu’à ce
que les rondelles entrent en contact
avec la jante.
Abaissez le véhicule.
Serrez fermement chaque écrou
de roue en deux ou trois étapes,
dans l’ordre indiqué sur le schéma.
Couple de serrage :
103 N•m (10,5 kgf•m, 76 ft•lbf)
Rangez le cric et tous les outils.
Montage du pneu
1
Rondelle
Jante2
3
4
5

6167-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
■Point de levage
■Rangement du cric Le repère indiquant le point de levage est
estampé sur le soubassement du véhicule.
Engagez complètement le cric dans sa posi-
tion de rangement, et tournez la partie pour
fixer le cric.
A

6177-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
7
Entretien et soins
■Homologation du cric

6187-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
AVERTISSEMENT
■Après avoir utilisé les outils et le cric
Avant de prendre la route, assurez-vous que tous les outils et le cric sont correcte-
ment rangés pour éviter tout risque de blessure en cas de collision ou de freinage
brusque.
NOTE
■ Lors du remplacement des pneus
Pour la dépose ou la pose de roues, de pneus ou de valves et d’émetteurs de pres-
sion des pneus, adressez-vous à un concessionnaire ou à un réparateur Toyota
agréé, ou à tout autre professionnel dûment qualifié et équipé, dans la mesure où la
valve et l’émetteur de pression des pneus risquent d’être endommagés s’ils ne sont
pas manipulés correctement.

6197-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
7
Entretien et soins
Filtre de climatisation
Désactivez le contacteur d’alimentation.
Vérifiez que le connecteur de charge n’est pas branché. De même, n’utilisez pas le
système de climatisation à commande à distance pendant la procédure.
Ouvrez la porte du passager avant.
En gardant la porte ouverte, le fonctionnement inattendu du système de climatisa-
tion à commande à distance peut être évité. (P. 527)
Ouvrez la boîte à gants et faites
coulisser le volet.
Appuyez sur chaque côté de la
boîte à gants pour détacher les
griffes, puis ouvrez lentement et
entièrement la boîte à gants tout
en la soutenant.
Le filtre de climatisation doit être changé régulièrement afin de conser-
ver l’efficacité de la climatisation.
Remplacement du filtre de climatisation
1
2
3
4

6207-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
Lorsque la boîte à gants est com-
plètement ouverte, soulevez-la
légèrement et tirez en direction du
siège pour détacher la partie infé-
rieure de la boîte à gants.
N’exercez pas une force excessive si la
boîte à gants ne se détache pas
lorsqu’elle est légèrement tirée. Tirez
plutôt vers le siège tout en ajustant
légèrement la hauteur de la boîte à
gants.
Retirez le couvercle de filtre.
Déverrouillez le couvercle de filtre.
Déplacez le couvercle de filtre dans le sens de la flèche, et
détachez-le des griffes.
Retirez le boîtier de filtre.
5
6
1
2
Véhicules à conduite à gaucheVéhicules à conduite à droite
7
