6117-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče

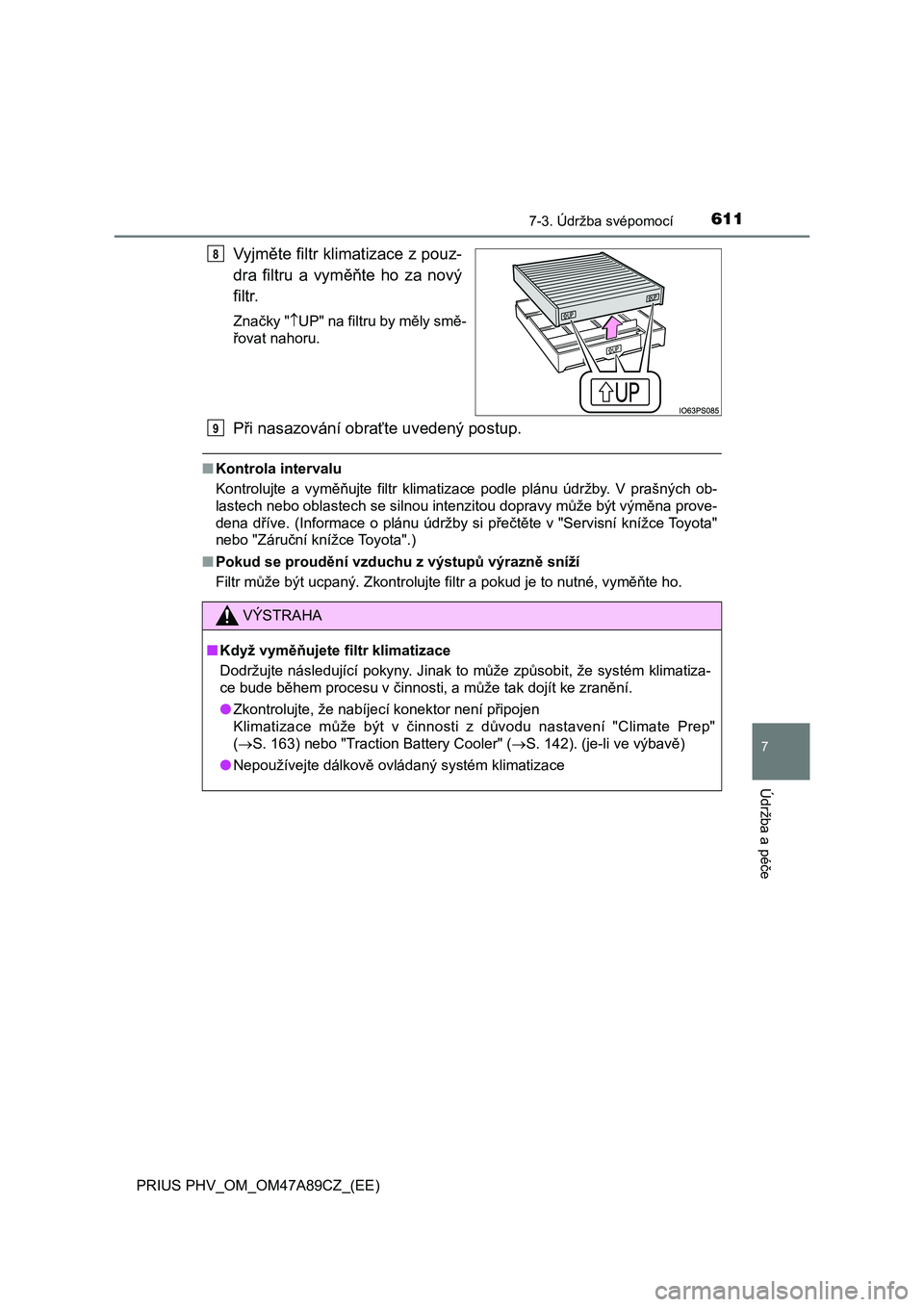

Vyjměte filtr klimatizace z pouz-
dra filtru a vyměňte ho za nový
filtr.
Značky "UP" na filtru by měly smě-
řovat nahoru.
Při nasazování obraťte uvedený postup.
■Kontrola intervalu
Kontrolujte a vyměňujte filtr klimatizace podle plánu údržby. V prašných ob-
lastech nebo oblastech se silnou intenzitou dopravy může být výměna prove-
dena dříve. (Informace o plánu údržby si přečtěte v "Servisní knížce Toyota"
nebo "Záruční knížce Toyota".)
■Pokud se proudění vzduchu z výstupů výrazně sníží
Filtr může být ucpaný. Zkontrolujte filtr a pokud je to nutné, vyměňte ho.
8
VÝSTRAHA
■Když vyměňujete filtr klimatizace
Dodržujte následující pokyny. Jinak to může způsobit, že systém klimatiza-
ce bude během procesu v činnosti, a může tak dojít ke zranění.
●Zkontrolujte, že nabíjecí konektor není připojen
Klimatizace může být v činnosti z důvodu nastavení "Climate Prep"
(S. 163) nebo "Traction Battery Cooler" (S. 142). (je-li ve výbavě)
●Nepoužívejte dálkově ovládaný systém klimatizace
9

6127-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)

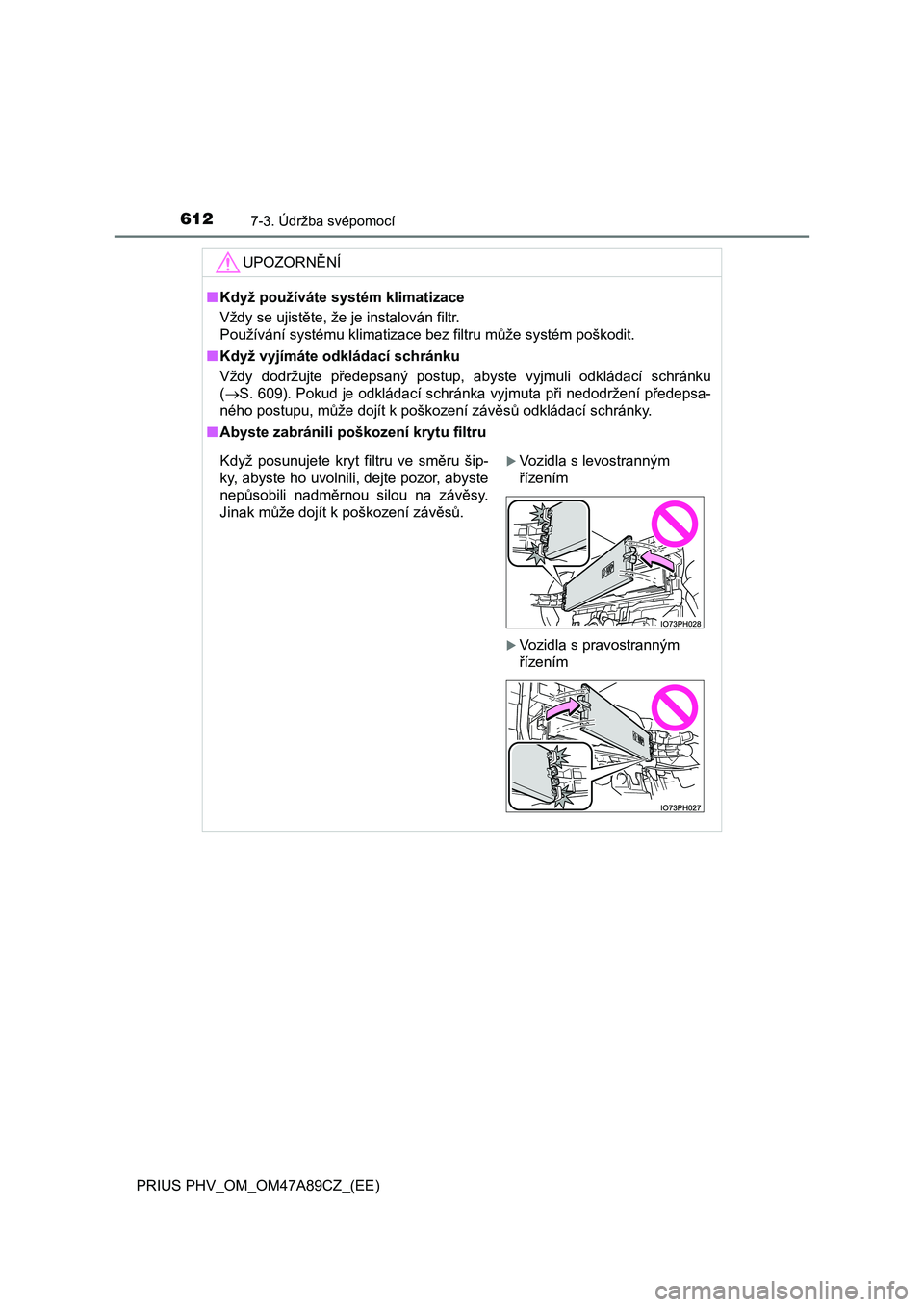

UPOZORNĚNÍ
■Když používáte systém klimatizace
Vždy se ujistěte, že je instalován filtr.
Používání systému klimatizace bez filtru může systém poškodit.
■Když vyjímáte odkládací schránku
Vždy dodržujte předepsaný postup, abyste vyjmuli odkládací schránku
(S. 609). Pokud je odkládací schránka vyjmuta při nedodržení předepsa-
ného postupu, může dojít k poškození závěsů odkládací schránky.
■Abyste zabránili poškození krytu filtru
Když posunujete kryt filtru ve směru šip-
ky, abyste ho uvolnili, dejte pozor, abyste
nepůsobili nadměrnou silou na závěsy.
Jinak může dojít k poškození závěsů. Vozidla s levostranným
řízením
Vozidla s pravostranným
řízením

6137-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče

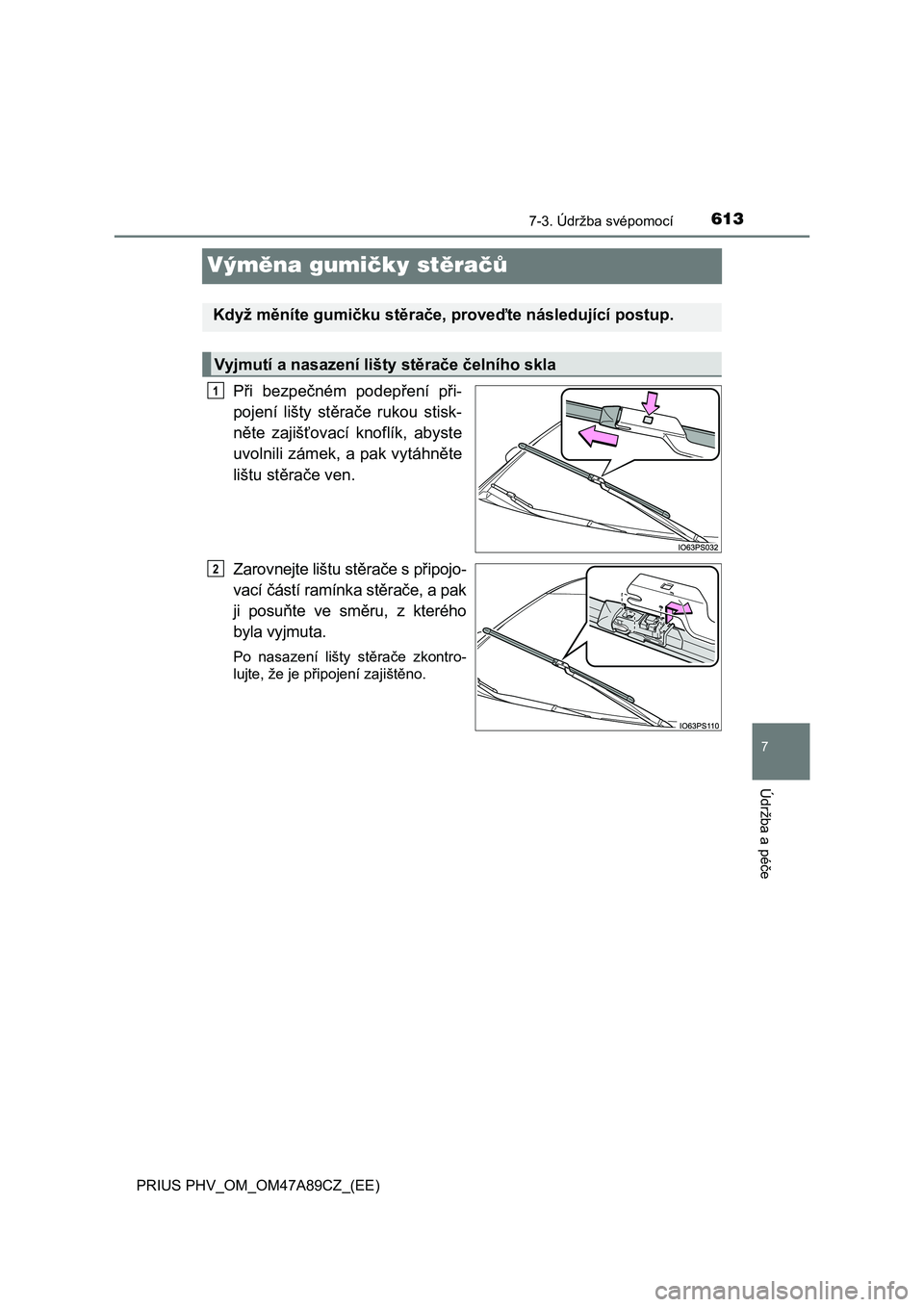

Výměna gumičky stěračů
Při bezpečném podepření při-
pojení lišty stěrače rukou stisk-
něte zajišťovací knoflík, abyste
uvolnili zámek, a pak vytáhněte
lištu stěrače ven.
Zarovnejte lištu stěrače s připojo-
vací částí ramínka stěrače, a pak
ji posuňte ve směru, z kterého
byla vyjmuta.
Po nasazení lišty stěrače zkontro-
lujte, že je připojení zajištěno.
Když měníte gumičku stěrače, proveďte následující postup.
Vyjmutí a nasazení lišty stěrače čelního skla
1
2

6147-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)

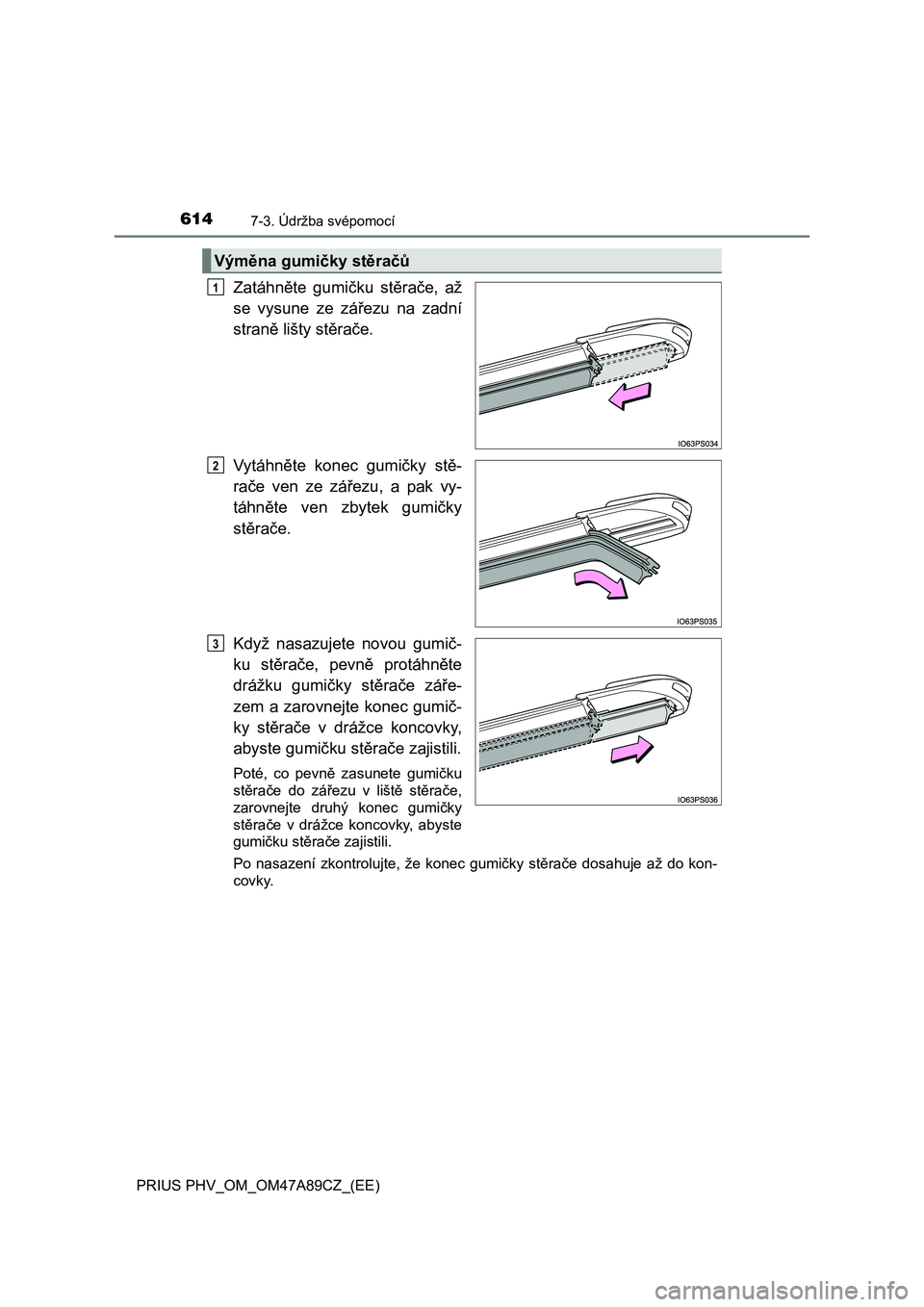

Zatáhněte gumičku stěrače, až
se vysune ze zářezu na zadní
straně lišty stěrače.
Vytáhněte konec gumičky stě-
rače ven ze zářezu, a pak vy-
táhněte ven zbytek gumičky
stěrače.
Když nasazujete novou gumič-
ku stěrače, pevně protáhněte
drážku gumičky stěrače záře-
zem a zarovnejte konec gumič-
ky stěrače v drážce koncovky,
abyste gumičku stěrače zajistili.
Poté, co pevně zasunete gumičku
stěrače do zářezu v liště stěrače,
zarovnejte druhý konec gumičky
stěrače v drážce koncovky, abyste
gumičku stěrače zajistili.
Po nasazení zkontrolujte, že konec gumičky stěrače dosahuje až do kon-
covky.
Výměna gumičky stěračů
1
2
3

6157-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče
■Zacházení s lištou stěrače a gumičkou stěrače
Nesprávné zacházení by mohlo způsobit poškození lišt stěračů nebo gumič-
ky stěrače. Pokud máte z výměny lišt stěračů nebo gumičky stěrače svépo-
mocí jakékoliv obavy, kontaktujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného odborníka.
■Koncovka lišty stěrače
<002e00520051004600520059004e0058000300510048004f005d004800030059005c004d0050005200580057000f00030053005500520057005200e500480003004d00480003004c005100570048004a005500520059004400510069000300560003004f00
4c00e300570052005800030053011c0048004700510074004b[o stěrače.
UPOZORNĚNÍ
■Abyste předešli poškození
●Dejte pozor, abyste nepoškodili závěsy, když měníte stěrače.
●Poté, co je lišta stěrače vyjmuta z ramínka stěrače, vložte mezi čelní sklo
a ramínko stěrače hadřík atd., abyste předešli poškození čelního skla.
●Dejte pozor, abyste netahali nadměrně za gumičku stěrače.

6167-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)

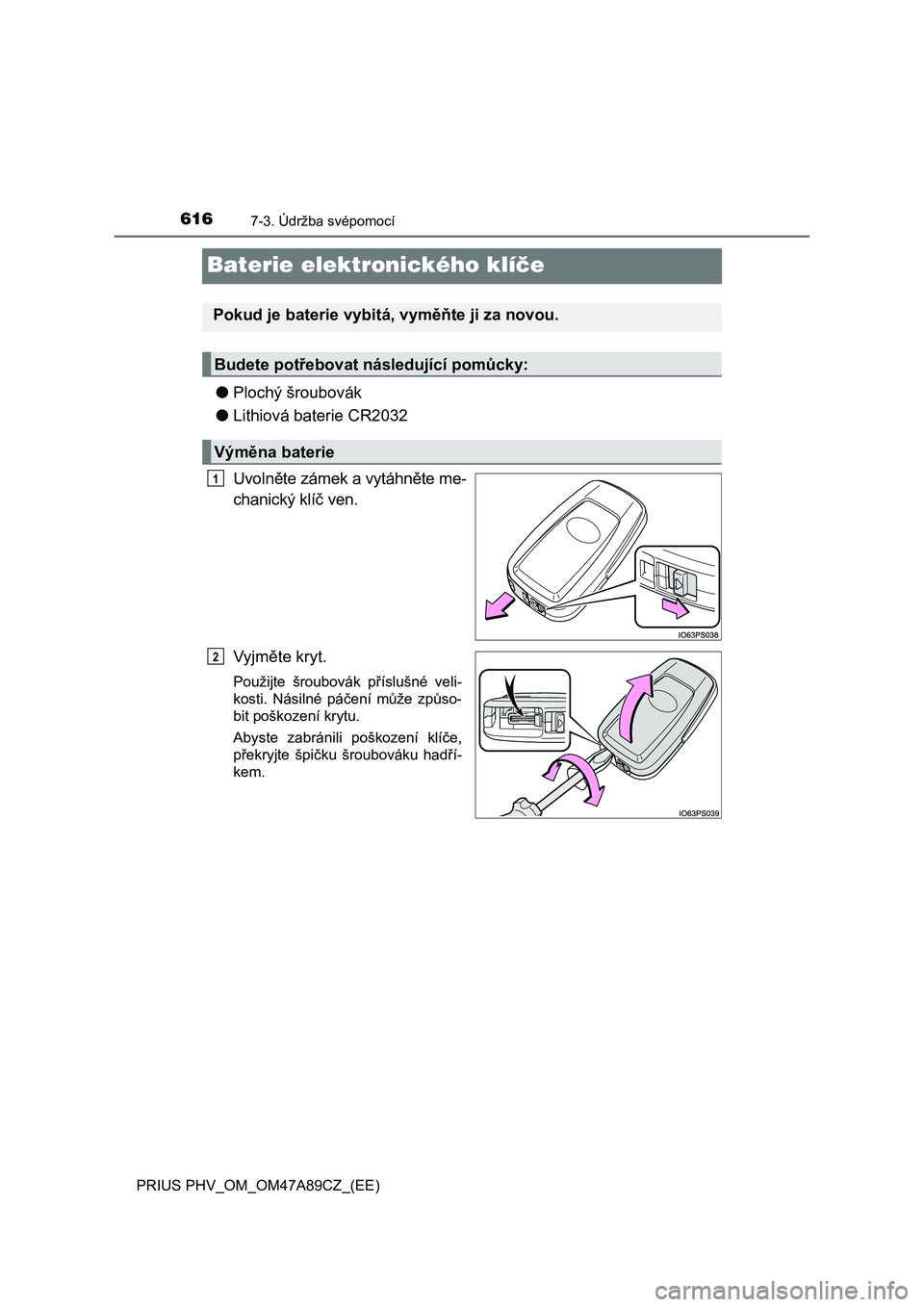

Baterie elektronického klíče
●Plochý šroubovák
●Lithiová baterie CR2032
Uvolněte zámek a vytáhněte me-
chanický klíč ven.
Vyjměte kryt.
Použijte šroubovák příslušné veli-
kosti. Násilné páčení může způso-
bit poškození krytu.
Abyste zabránili poškození klíče,
překryjte špičku šroubováku hadří-
kem.
Pokud je baterie vybitá, vyměňte ji za novou.
Budete potřebovat následující pomůcky:
Výměna baterie
1
2

6177-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče

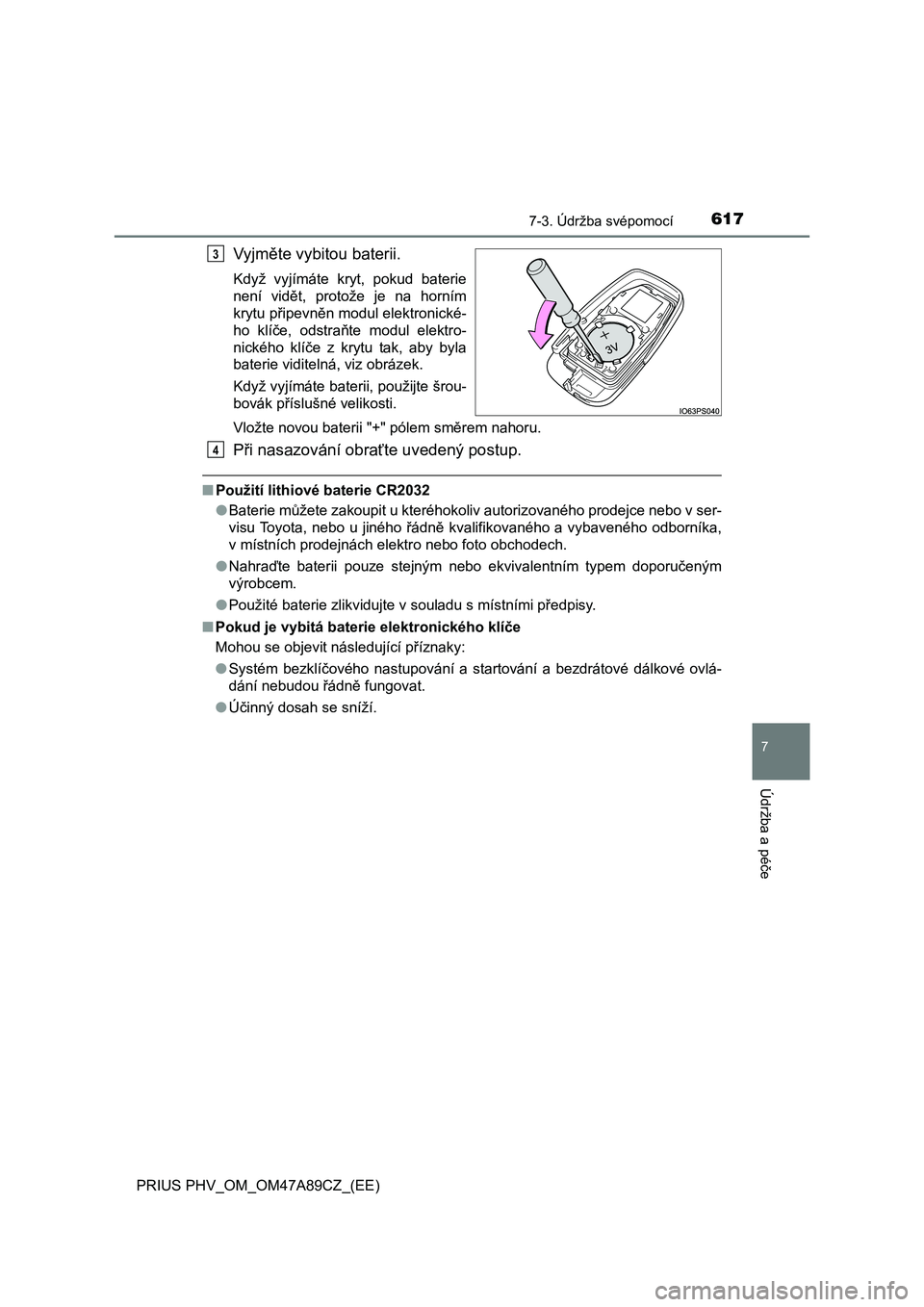

Vyjměte vybitou baterii.
Když vyjímáte kryt, pokud baterie
není vidět, protože je na horním
krytu připevněn modul elektronické-
ho klíče, odstraňte modul elektro-
nického klíče z krytu tak, aby byla
baterie viditelná, viz obrázek.
Když vyjímáte baterii, použijte šrou-
bovák příslušné velikosti.
Vložte novou baterii "+" pólem směrem nahoru.
Při nasazování obraťte uvedený postup.
■Použití lithiové baterie CR2032
●Baterie můžete zakoupit u kteréhokoliv autorizovaného prodejce nebo v ser-
visu Toyota, nebo u jiného řádně kvalifikovaného a vybaveného odborníka,
v místních prodejnách elektro nebo foto obchodech.
●Nahraďte baterii pouze stejným nebo ekvivalentním typem doporučeným
výrobcem.
●Použité baterie zlikvidujte v souladu s místními předpisy.
■Pokud je vybitá baterie elektronického klíče
Mohou se objevit následující příznaky:
●Systém bezklíčového nastupování a startování a bezdrátové dálkové ovlá-
dání nebudou řádně fungovat.
●Účinný dosah se sníží.
3
4

6187-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)

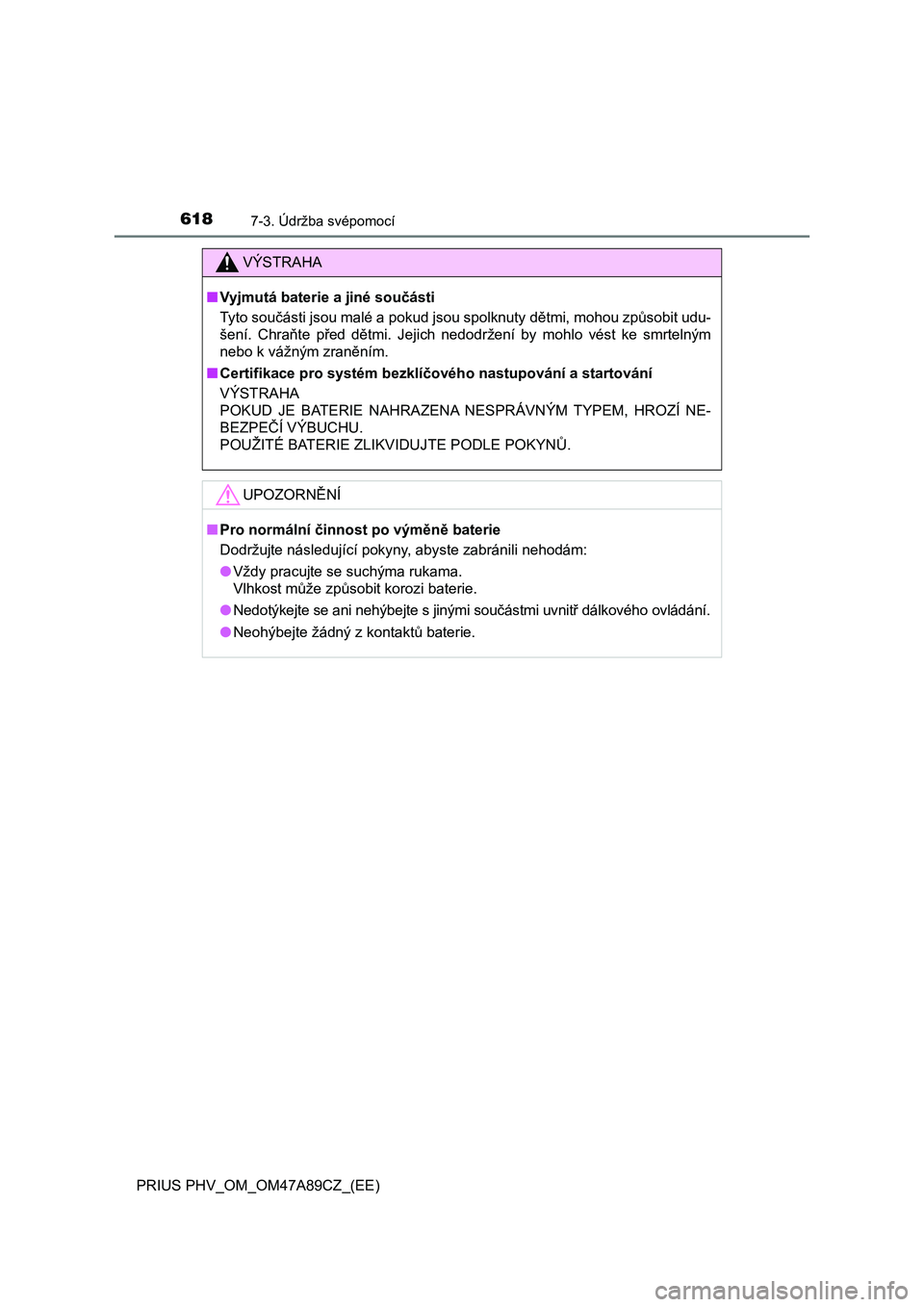

VÝSTRAHA
■Vyjmutá baterie a jiné součásti
Tyto součásti jsou malé a pokud jsou spolknuty dětmi, mohou způsobit udu-
šení. Chraňte před dětmi. Jejich nedodržení by mohlo vést ke smrtelným
nebo k vážným zraněním.
■Certifikace pro systém bezklíčového nastupování a startování
VÝSTRAHA
POKUD JE BATERIE NAHRAZENA NESPRÁVNÝM TYPEM, HROZÍ NE-
BEZPEČÍ VÝBUCHU.
POUŽITÉ BATERIE ZLIKVIDUJTE PODLE POKYNŮ.
UPOZORNĚNÍ
■Pro normální činnost po výměně baterie
Dodržujte následující pokyny, abyste zabránili nehodám:
●Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi baterie.
●Nedotýkejte se ani nehýbejte s jinými součástmi uvnitř dálkového ovládání.
●Neohýbejte žádný z kontaktů baterie.

6197-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče

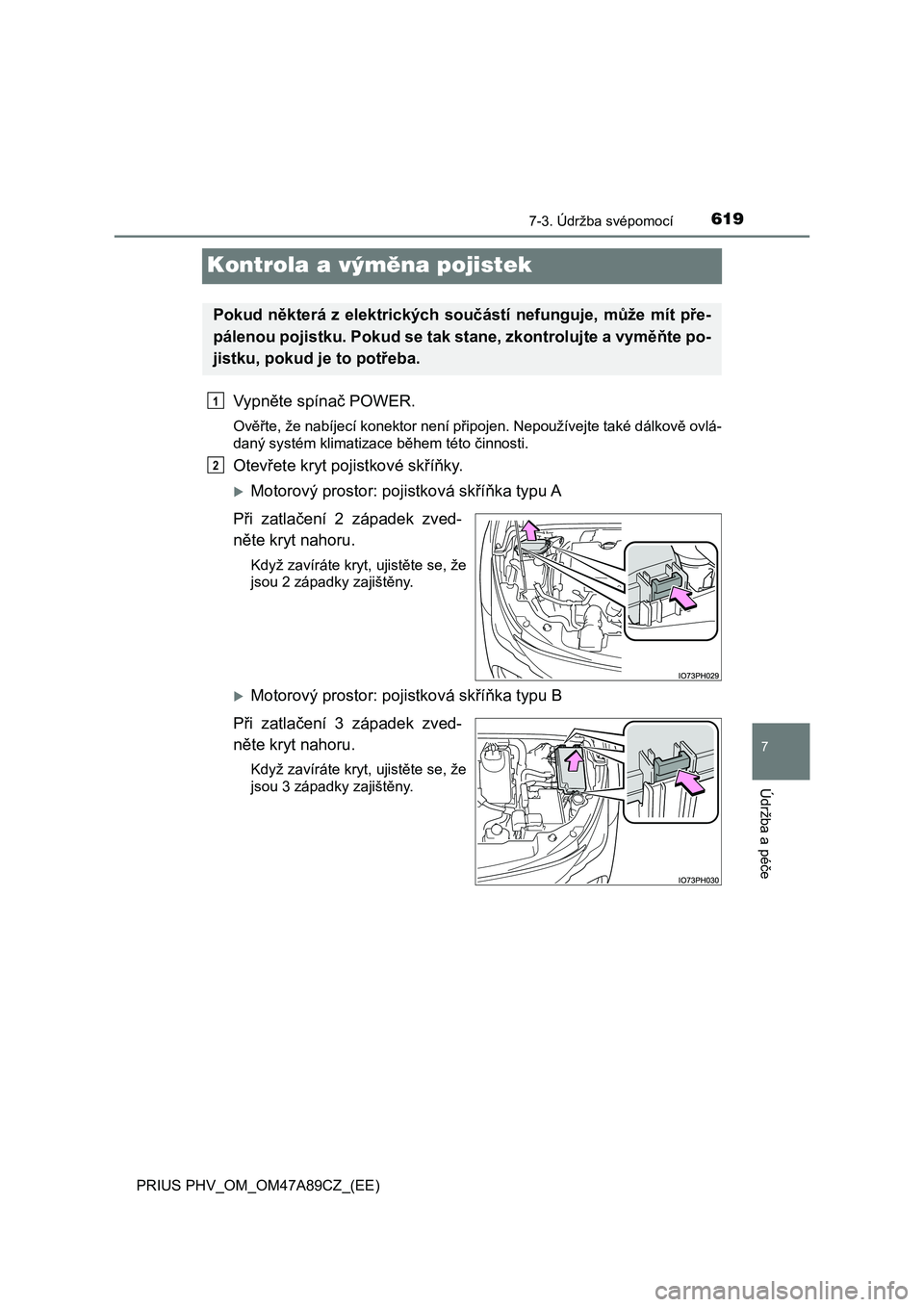

Kontrola a výměna pojistek
Vypněte spínač POWER.
Ověřte, že nabíjecí konektor není připojen. Nepoužívejte také dálkově ovlá-
daný systém klimatizace během této činnosti.
Otevřete kryt pojistkové skříňky.
Motorový prostor: pojistková skříňka typu A
Při zatlačení 2 západek zved-
něte kryt nahoru.
Když zavíráte kryt, ujistěte se, že
jsou 2 západky zajištěny.
Motorový prostor: pojistková skříňka typu B
Při zatlačení 3 západek zved-
něte kryt nahoru.
Když zavíráte kryt, ujistěte se, že
jsou 3 západky zajištěny.
Pokud některá z elektrických součástí nefunguje, může mít pře-
pálenou pojistku. Pokud se tak stane, zkontrolujte a vyměňte po-
jistku, pokud je to potřeba.
1
2

6207-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)

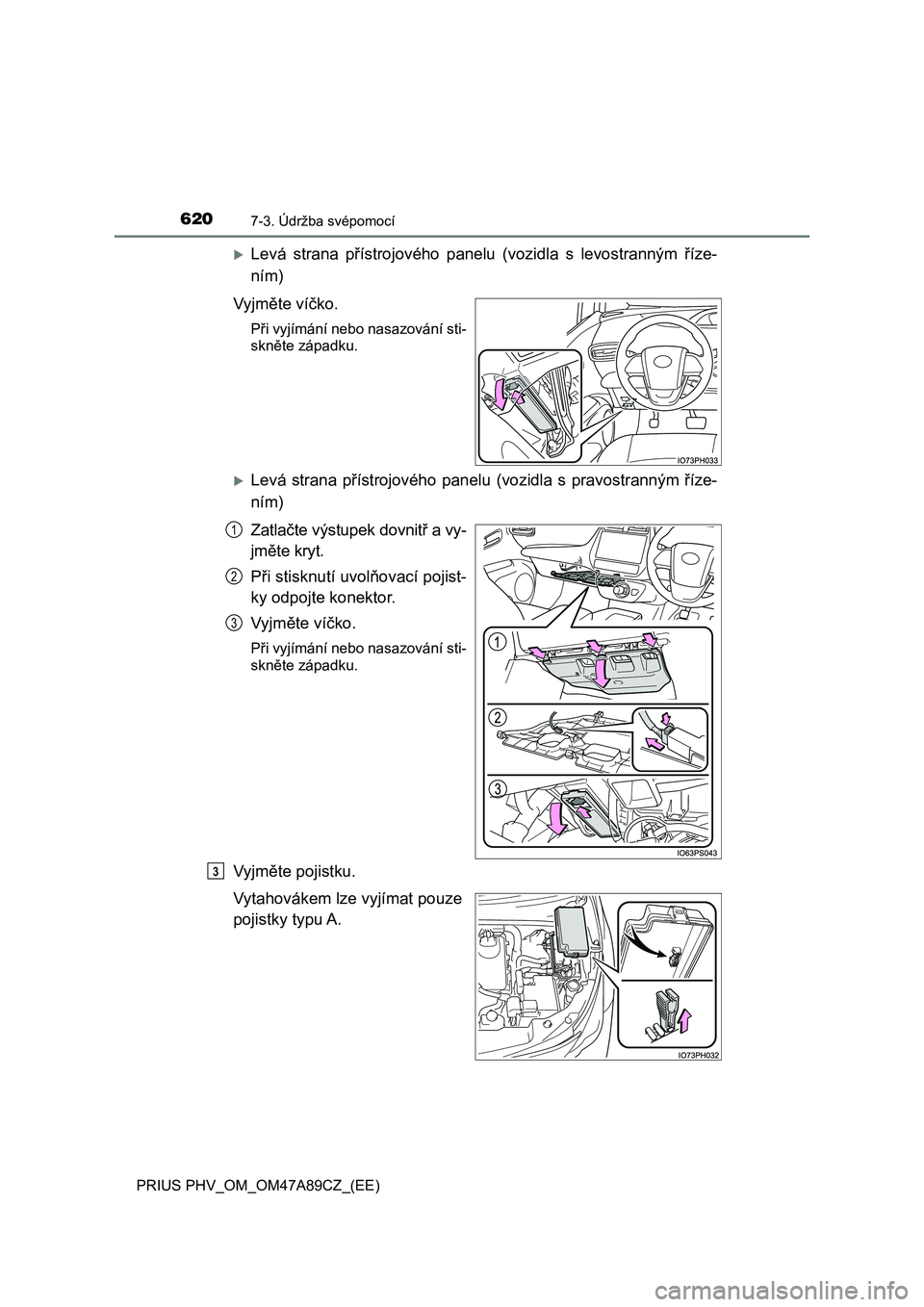

Levá strana přístrojového panelu (vozidla s levostranným říze-
ním)
Vyjměte víčko.
Při vyjímání nebo nasazování sti-
skněte západku.
Levá strana přístrojového panelu (vozidla s pravostranným říze-
ním)
Zatlačte výstupek dovnitř a vy-
jměte kryt.
Při stisknutí uvolňovací pojist-
ky odpojte konektor.
Vyjměte víčko.
Při vyjímání nebo nasazování sti-
skněte západku.
Vyjměte pojistku.
Vytahovákem lze vyjímat pouze
pojistky typu A.
1
2
3
3
