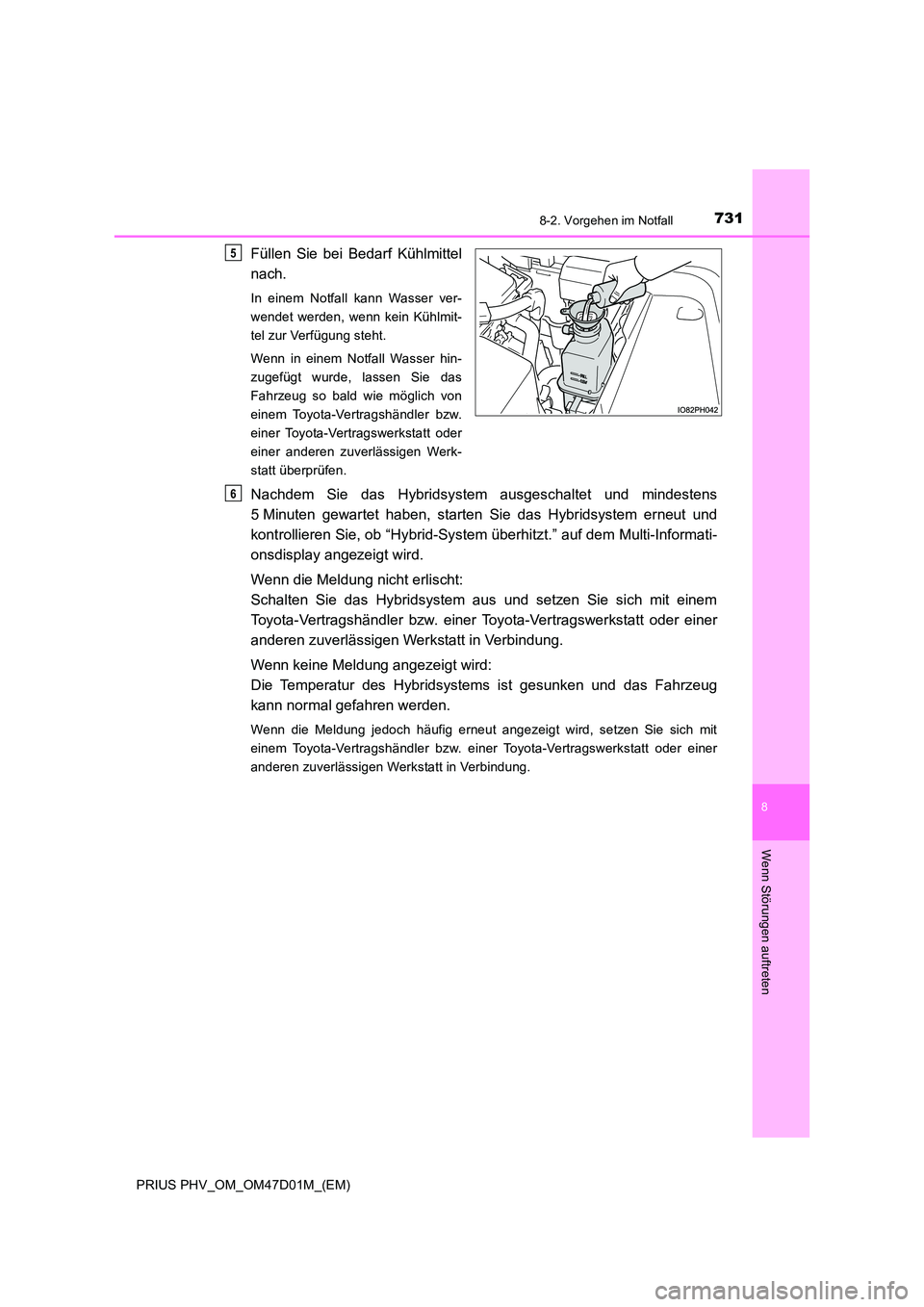

7318-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47D01M_(EM)
8
Wenn Störungen auftreten
Füllen Sie bei Bedarf Kühlmittel
nach.
In einem Notfall kann Wasser ver-
wendet werden, wenn kein Kühlmit-
tel zur Verfügung steht.
Wenn in einem Notfall Wasser hin-
zugefügt wurde, lassen Sie das
Fahrzeug so bald wie möglich von
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werk-
statt überprüfen.
Nachdem Sie das Hybridsystem ausgeschaltet und mindestens
5 Minuten gewartet haben, starten Sie das Hybridsystem erneut und
kontrollieren Sie, ob “Hybrid-System überhitzt.” auf dem Multi-Informati-
onsdisplay angezeigt wird.
Wenn die Meldung nicht erlischt:
Schalten Sie das Hybridsystem aus und setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt in Verbindung.
Wenn keine Meldung angezeigt wird:
Die Temperatur des Hybridsystems ist gesunken und das Fahrzeug
kann normal gefahren werden.
Wenn die Meldung jedoch häufig erneut angezeigt wird, setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt in Verbindung.
5
6

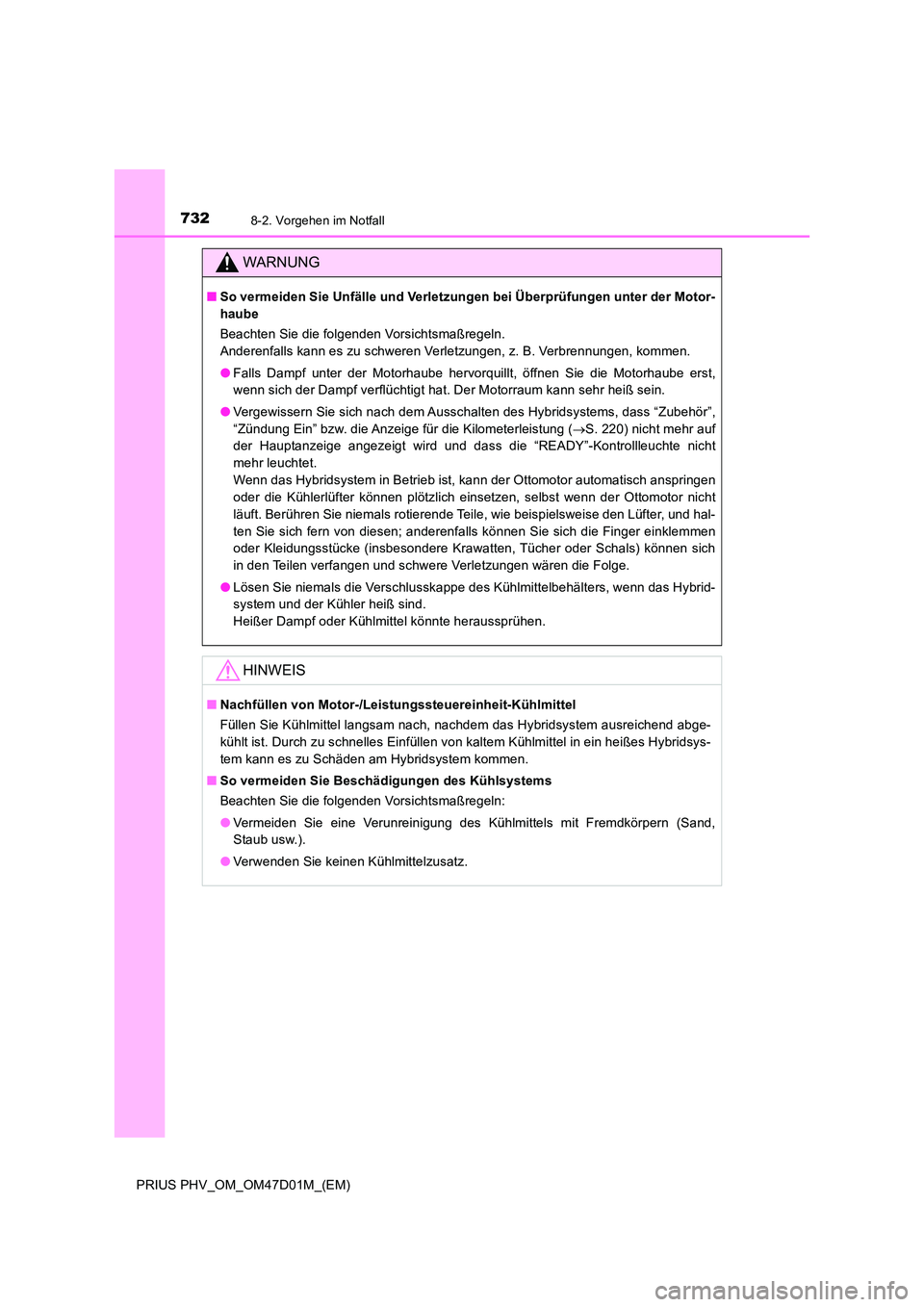

7328-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47D01M_(EM)
WARNUNG
■So vermeiden Sie Unfälle und Verletzungen bei Überprüfungen unter der Motor-
haube
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu schweren Verletzungen, z. B. Verbrennungen, kommen.
● Falls Dampf unter der Motorhaube hervorquillt, öffnen Sie die Motorhaube erst,
wenn sich der Dampf verflüchtigt hat. Der Motorraum kann sehr heiß sein.
● Vergewissern Sie sich nach dem Ausschalten des Hybridsystems, dass “Zubehör”,
“Zündung Ein” bzw. die Anzeige für die Kilometerleistung ( S. 220) nicht mehr auf
der Hauptanzeige angezeigt wird und dass die “READY”-Kontrollleuchte nicht
mehr leuchtet.
Wenn das Hybridsystem in Betrieb ist, kann der Ottomotor automatisch anspringen
oder die Kühlerlüfter können plötzlich einsetzen, selbst wenn der Ottomotor nicht
läuft. Berühren Sie niemals rotierende Teile, wie beispielsweise den Lüfter, und hal-
ten Sie sich fern von diesen; anderenfalls können Sie sich die Finger einklemmen
oder Kleidungsstücke (insbesondere Krawatten, Tücher oder Schals) können sich
in den Teilen verfangen und schwere Verletzungen wären die Folge.
● Lösen Sie niemals die Verschlusskappe des Kühlmittelbehälters, wenn das Hybrid-
system und der Kühler heiß sind.
Heißer Dampf oder Kühlmittel könnte heraussprühen.
HINWEIS
■ Nachfüllen von Motor-/Leistungssteuereinheit-Kühlmittel
Füllen Sie Kühlmittel langsam nach, nachdem das Hybridsystem ausreichend abge-
kühlt ist. Durch zu schnelles Einfüllen von kaltem Kühlmittel in ein heißes Hybridsys-
tem kann es zu Schäden am Hybridsystem kommen.
■ So vermeiden Sie Beschädigungen des Kühlsystems
Beachten Sie die folgenden Vorsichtsmaßregeln:
● Vermeiden Sie eine Verunreinigung des Kühlmittels mit Fremdkörpern (Sand,
Staub usw.).
● Verwenden Sie keinen Kühlmittelzusatz.

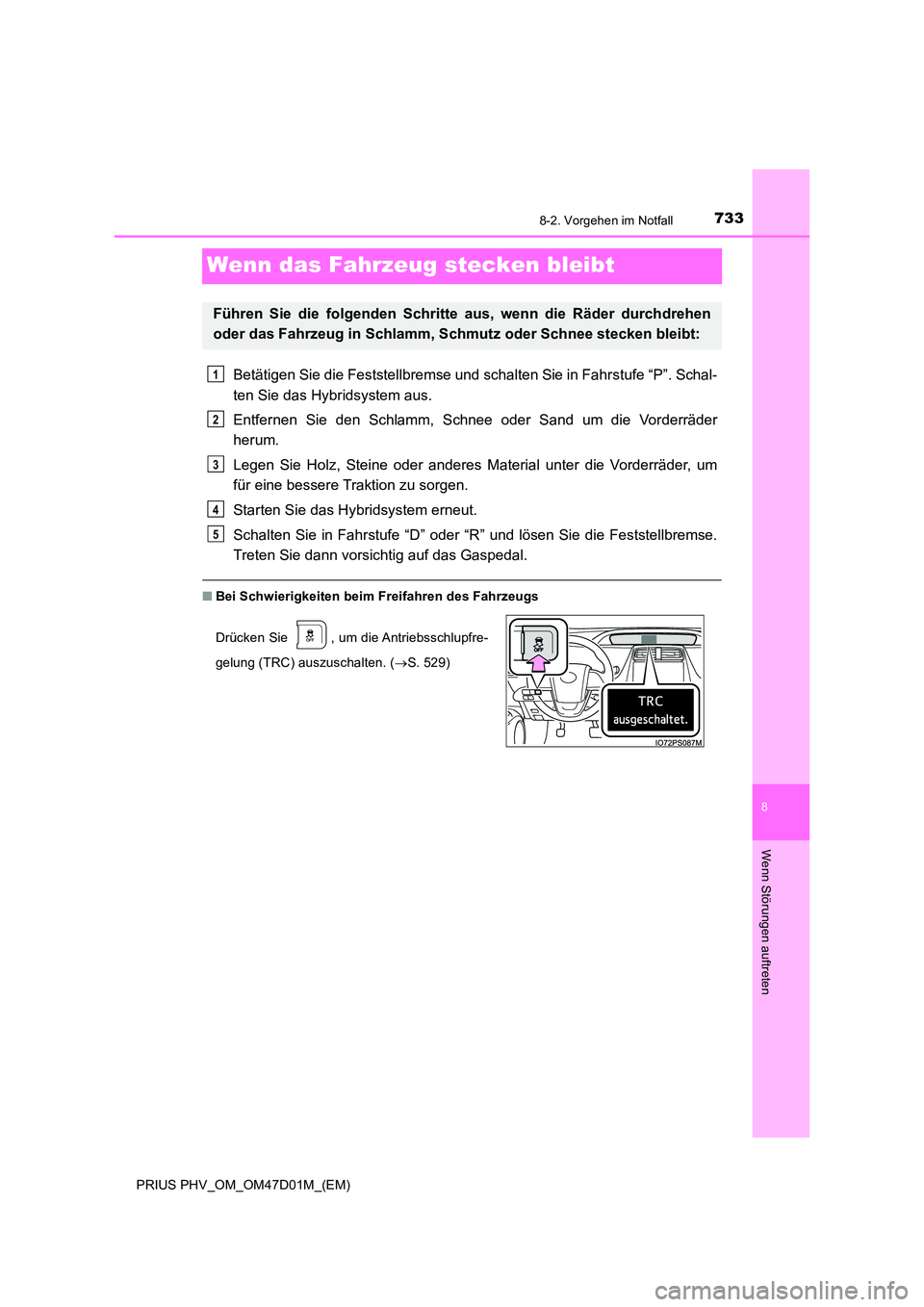

7338-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47D01M_(EM)
8
Wenn Störungen auftreten
Wenn das Fahrzeug stecken bleibt
Betätigen Sie die Feststellbremse und schalten Sie in Fahrstufe “P”. Schal-
ten Sie das Hybridsystem aus.
Entfernen Sie den Schlamm, Schnee oder Sand um die Vorderräder
herum.
Legen Sie Holz, Steine oder anderes Material unter die Vorderräder, um
für eine bessere Traktion zu sorgen.
Starten Sie das Hybridsystem erneut.
Schalten Sie in Fahrstufe “D” oder “R” und lösen Sie die Feststellbremse.
Treten Sie dann vorsichtig auf das Gaspedal.
■ Bei Schwierigkeiten beim Freifahren des Fahrzeugs
Führen Sie die folgenden Schritte aus, wenn die Räder durchdrehen
oder das Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt:
Drücken Sie , um die Antriebsschlupfre-
gelung (TRC) auszuschalten. ( S. 529)
1
2
3
4
5

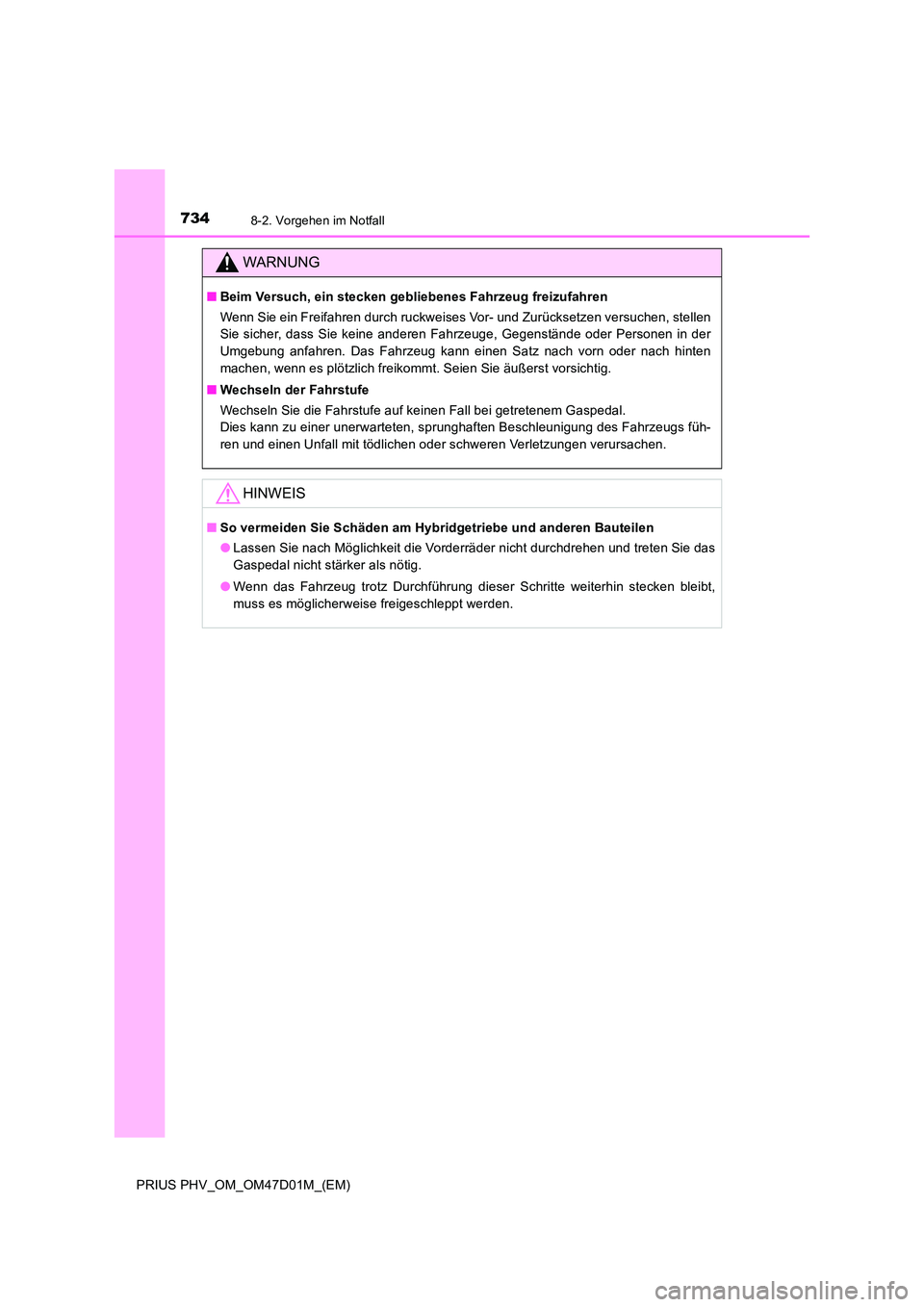

7348-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47D01M_(EM)
WARNUNG
■Beim Versuch, ein stecken gebliebenes Fahrzeug freizufahren
Wenn Sie ein Freifahren durch ruckweises Vor- und Zurücksetzen versuchen, stellen
Sie sicher, dass Sie keine anderen Fahrzeuge, Gegenstände oder Personen in der
Umgebung anfahren. Das Fahrzeug kann einen Satz nach vorn oder nach hinten
machen, wenn es plötzlich freikommt. Seien Sie äußerst vorsichtig.
■ Wechseln der Fahrstufe
Wechseln Sie die Fahrstufe auf keinen Fall bei getretenem Gaspedal.
Dies kann zu einer unerwarteten, sprunghaften Beschleunigung des Fahrzeugs füh-
ren und einen Unfall mit tödlichen oder schweren Verletzungen verursachen.
HINWEIS
■ So vermeiden Sie Schäden am Hybridgetriebe und anderen Bauteilen
● Lassen Sie nach Möglichkeit die Vorderräder nicht durchdrehen und treten Sie das
Gaspedal nicht stärker als nötig.
● Wenn das Fahrzeug trotz Durchführung dieser Schritte weiterhin stecken bleibt,
muss es möglicherweise freigeschleppt werden.

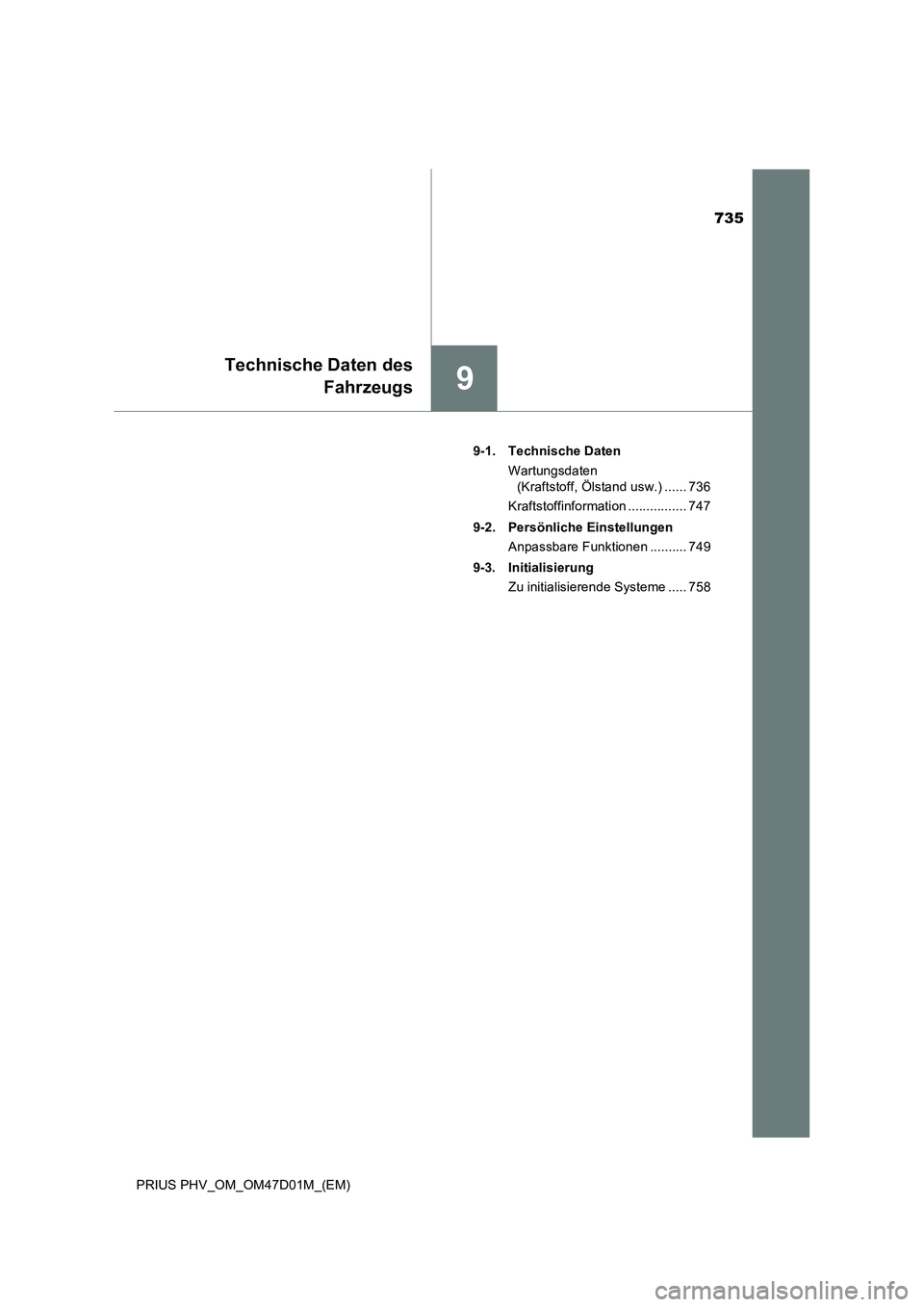

735
9
Technische Daten des
Fahrzeugs
PRIUS PHV_OM_OM47D01M_(EM)9-1. Technische Daten
Wartungsdaten
(Kraftstoff, Ölstand usw.) ...... 736
Kraftstoffinformation ................ 747
9-2. Persönliche Einstellungen
Anpassbare Funktionen .......... 749
9-3. Initialisierung
Zu initialisierende Systeme ..... 758

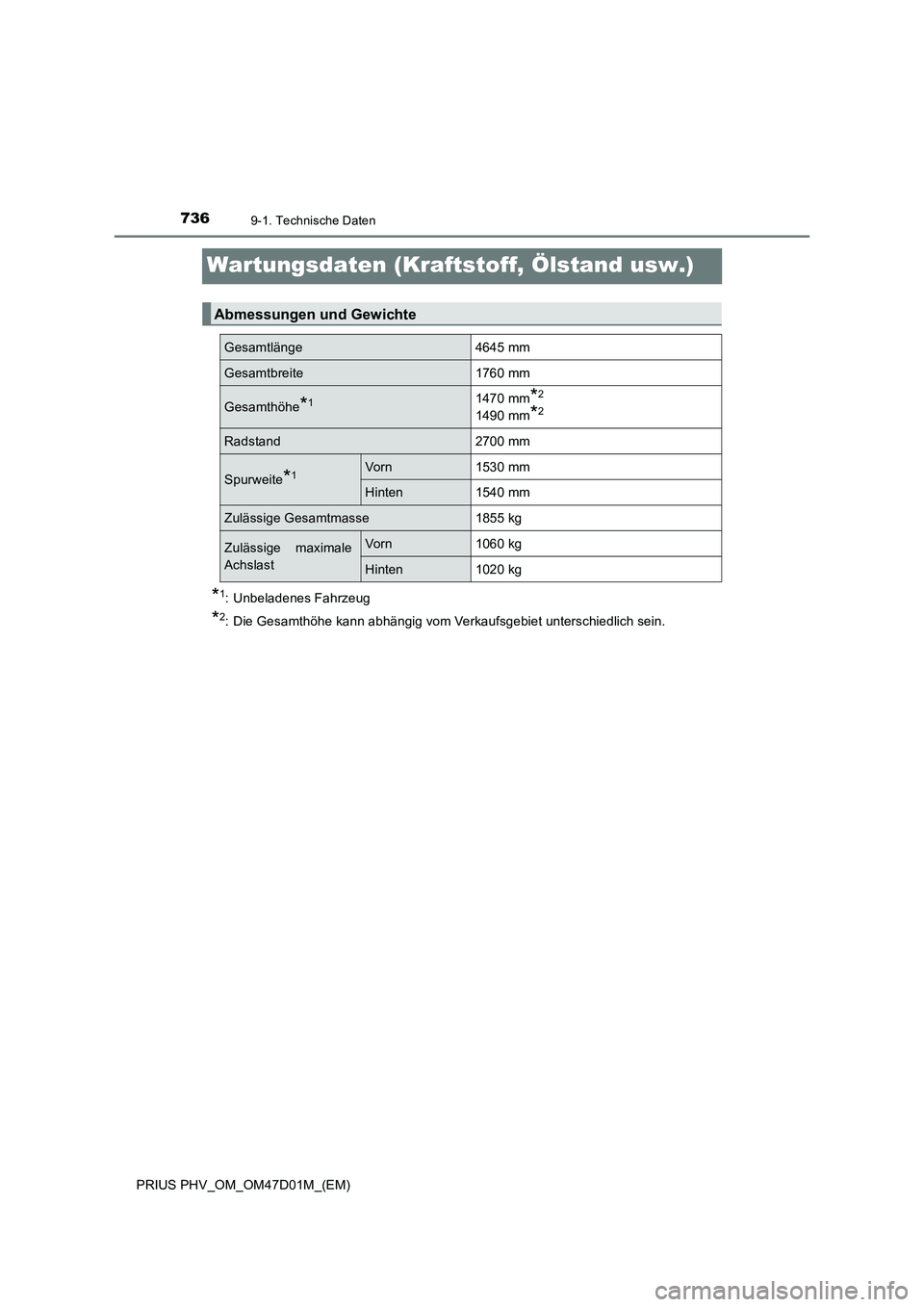

7369-1. Technische Daten
PRIUS PHV_OM_OM47D01M_(EM)
Wartungsdaten (Kraftstoff, Ölstand usw.)
*1: Unbeladenes Fahrzeug
*2: Die Gesamthöhe kann abhängig vom Verkaufsgebiet unterschiedlich sein.
Abmessungen und Gewichte
Gesamtlänge4645 mm
Gesamtbreite1760 mm
Gesamthöhe*11470 mm*2
1490 mm*2
Radstand2700 mm
Spurweite*1Vo rn1530 mm
Hinten1540 mm
Zulässige Gesamtmasse1855 kg
Zulässige maximale
AchslastVo rn1060 kg
Hinten1020 kg

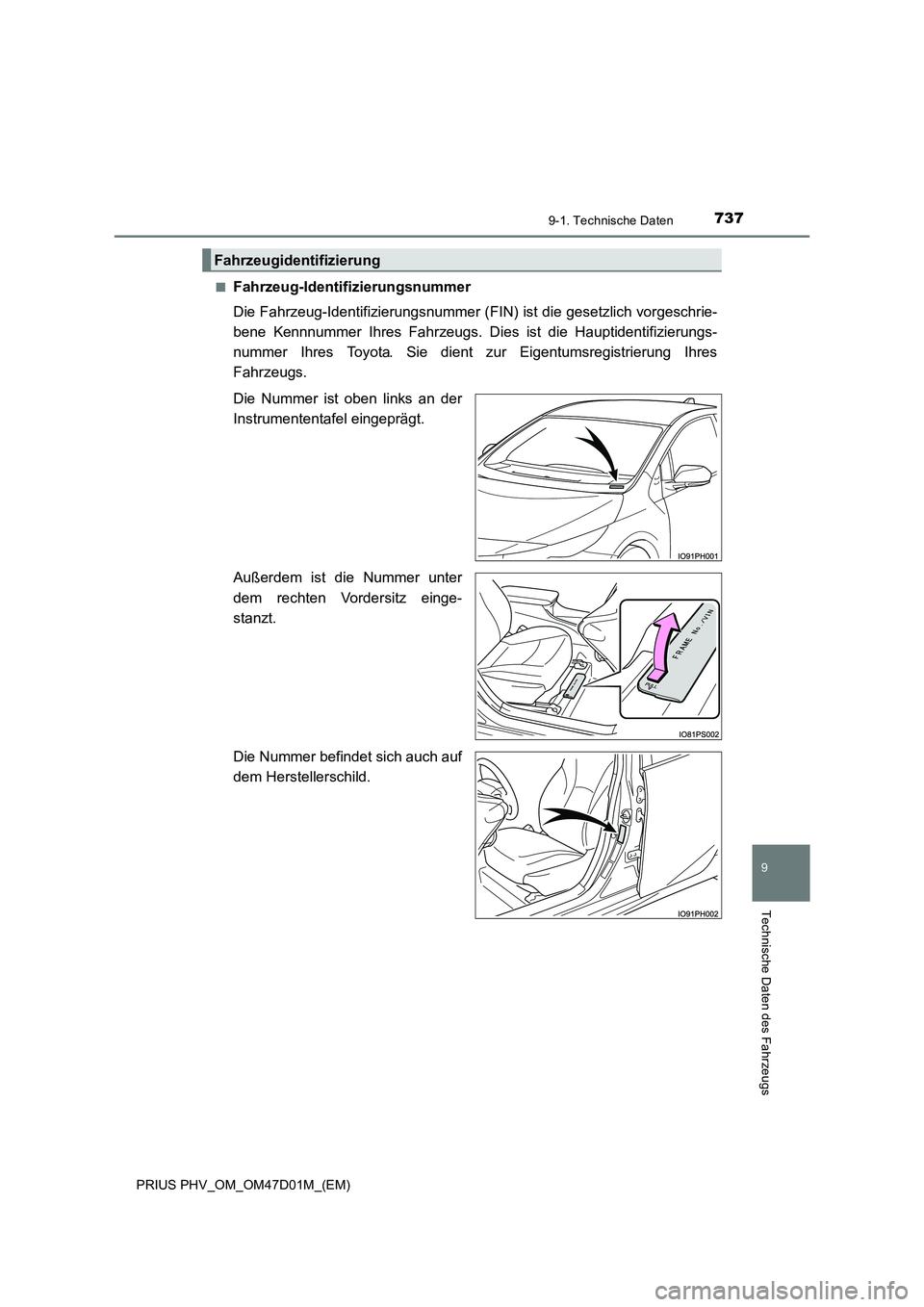

7379-1. Technische Daten
PRIUS PHV_OM_OM47D01M_(EM)
9
Technische Daten des Fahrzeugs
■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (FIN) ist die gesetzlich vorgeschrie-
bene Kennnummer Ihres Fahrzeugs. Dies ist die Hauptidentifizierungs-
nummer Ihres Toyota. Sie dient zur Eigentumsregistrierung Ihres
Fahrzeugs.
Die Nummer ist oben links an der
Instrumententafel eingeprägt.
Außerdem ist die Nummer unter
dem rechten Vordersitz einge-
stanzt.
Die Nummer befindet sich auch auf
dem Herstellerschild.
Fahrzeugidentifizierung

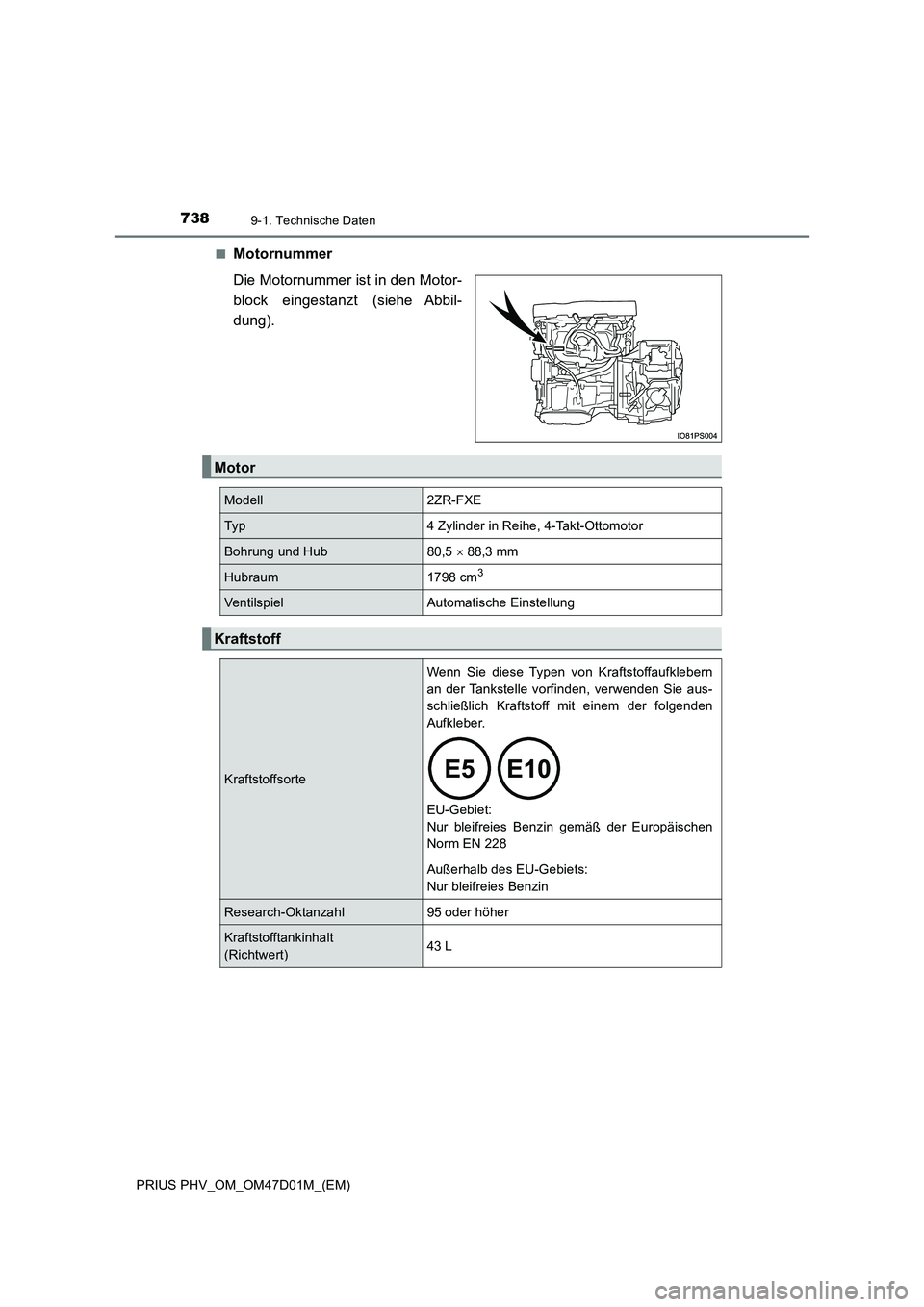

7389-1. Technische Daten
PRIUS PHV_OM_OM47D01M_(EM)
■Motornummer
Die Motornummer ist in den Motor-
block eingestanzt (siehe Abbil-
dung).
Motor
Modell2ZR-FXE
Typ4 Zylinder in Reihe, 4-Takt-Ottomotor
Bohrung und Hub80,5  88,3 mm
Hubraum1798 cm3
VentilspielAutomatische Einstellung
Kraftstoff
Kraftstoffsorte
Wenn Sie diese Typen von Kraftstoffaufklebern
an der Tankstelle vorfinden, verwenden Sie aus-
schließlich Kraftstoff mit einem der folgenden
Aufkleber.

EU-Gebiet:
Nur bleifreies Benzin gemäß der Europäischen
Norm EN 228
Außerhalb des EU-Gebiets:
Nur bleifreies Benzin
Research-Oktanzahl95 oder höher
Kraftstofftankinhalt
(Richtwert)43 L

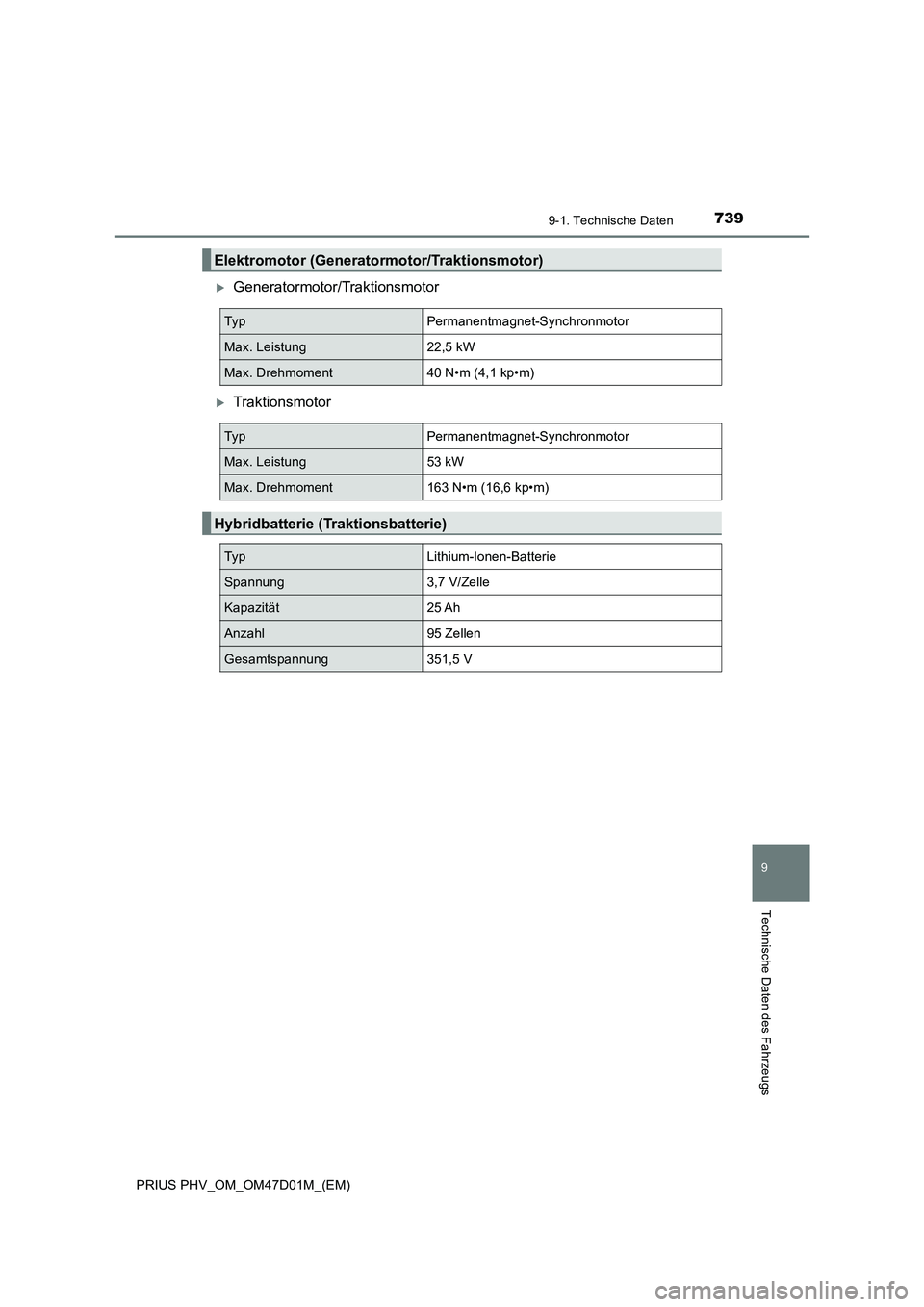

7399-1. Technische Daten
PRIUS PHV_OM_OM47D01M_(EM)
9
Technische Daten des Fahrzeugs
Generatormotor/Traktionsmotor
Traktionsmotor
Elektromotor (Generatormotor/Traktionsmotor)
TypPermanentmagnet-Synchronmotor
Max. Leistung22,5 kW
Max. Drehmoment40 N•m (4,1 kp•m)
TypPermanentmagnet-Synchronmotor
Max. Leistung53 kW
Max. Drehmoment163 N•m (16,6 kp•m)
Hybridbatterie (Traktionsbatterie)
TypLithium-Ionen-Batterie
Spannung3,7 V/Zelle
Kapazität25 Ah
Anzahl95 Zellen
Gesamtspannung351,5 V

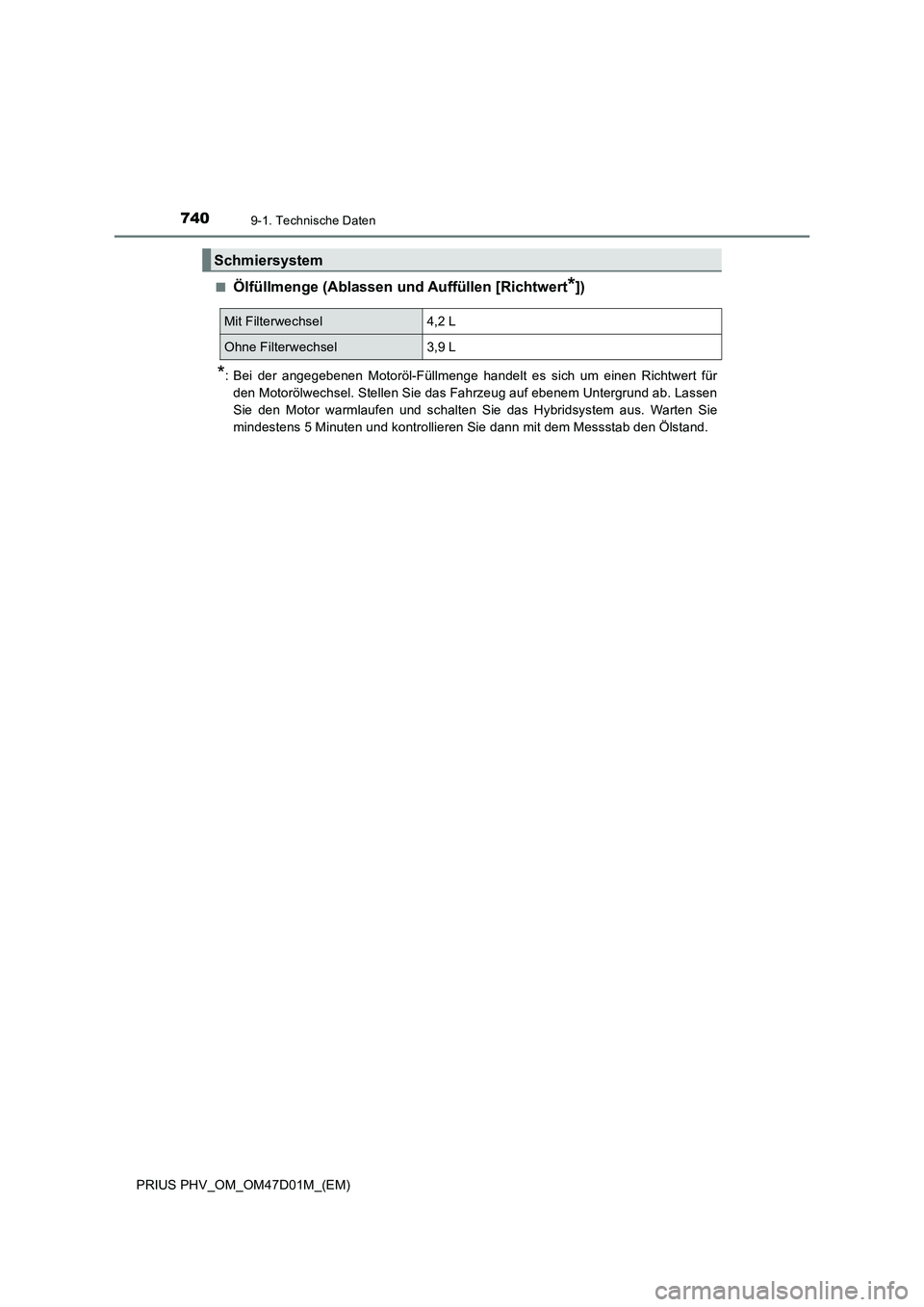

7409-1. Technische Daten
PRIUS PHV_OM_OM47D01M_(EM)■
Ölfüllmenge (Ablassen und Auffüllen [Richtwert*])
*: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert für
den Motorölwechsel. Stellen Sie das Fahrzeug auf ebenem Untergrund ab. Lassen
Sie den Motor warmlaufen und schalten Sie das Hybridsystem aus. Warten Sie
mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab den Ölstand.
Schmiersystem
Mit Filterwechsel4,2 L
Ohne Filterwechsel3,9 L
