ESP TOYOTA PRIUS PLUG-IN HYBRID 2018 Bruksanvisningar (in Swedish)

451-2. Barn och säkerhet
1
OM47C99SE
Trygghet och säkerhet
Manuell i-/urkopplingskontakt till
framsätespassagera rens krockkudde
”PASSENGER AIR BAG”, indi-
keringslampa
Indikeringslampan tänds när krock-
kuddesystemet är på (endast när
startknappen är i tändningsläge).
Manuell i-/urkopplingskontakt till
framsätespassagerarens krock-
kudde
Systemet kopplar ur krockkudde n på framsätespassagerarens
plats.
Krockkudden får endast kopplas ur om ett barn sitter i bilbarn-
stol i framsätet.
1
2
OM47C99SE.book Page 45 Tuesday, July 17, 2018 12:40 PM

461-2. Barn och säkerhet
OM47C99SE
Sätt i den mekaniska nyckeln i
låset och vrid om till läge OFF.
Indikeringslampan ”OFF” tänds
(endast när startknappen är i tänd-
ningsläge).
nInformation om indikeringslampan ”PASSENGER AIR BAG”
Om något av följande uppstår kan en störning ha uppstått i systemet. Låt en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer kontrollera bilen.
lIndikeringslampan ON eller OFF tänds inte.
l Indikeringslampan ändras inte när den manuella i- och urkopplingskontak-
ten till framsätespassagerarens krockkudde trycks till ”ON” eller ”OFF”.
Inaktivering av framsätespassagerarens krockkuddar
VARNING
n När du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid montera en bilbarnstol i baksätet. Om baksä-
tet inte kan användas kan framsätet användas under förutsättning att den
manuella i-/urkopplingskontakten till framsätespassagerarens krockkudde
trycks till läget ”OFF”.
Om den manuella i-/urkopplingskontakten till framsätespassagerarens
krockkudde är kvar i läge ON kan kraften när krockkudden utlöses medföra
svåra eller även livshotande skador.
n Om en bilbarnstol inte är mont erad på framsätespassagerarens plats
Kontrollera att det manuella i-/urkopplingssystemet är inställt i läge ON.
Om det får vara kvar i avstängt läge utlöses eventuellt inte krockkudden om
en olycka skulle inträffa vilket kan leda till en allvarlig skada eller även döds-
fall.
OM47C99SE.book Page 46 Tuesday, July 17, 2018 12:40 PM

541-2. Barn och säkerhet
OM47C99SE
VARNING
n När du använder en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
lAnvänd aldrig en bilbarnstol på framsä-
tet när den manuella i-/urkopplingskon-
takten till krockkudden är i läge ON.
( sid. 45)
Den kraftiga och explosiva uppblåsning-
en av krockkudden framför framsätes-
passageraren kan döda eller allvarligt
skada barnet.
l En eller flera dekaler som är placerade
på vardera sidan om solskyddet på pas-
sagerarsidan visar att det är förbjudet
att förankra en bakåtvänd bilbarnstol på
framsätespassagerarens plats.
Informationen på dekalen/dekalerna
visas i bilden nedan.
OM47C99SE.book Page 54 Tuesday, July 17, 2018 12:40 PM

591-2. Barn och säkerhet
1
OM47C99SE
Trygghet och säkerhet
nBilbarnstolar förankrade med ISOFIX (ECE R44) – Lämplighet
och rekommendationer för bilbarnstolar
ISOFIX bilbarnstolar är uppdelade i olika ”storleksklasser”. Enligt
denna ”storleksklass” kan du använda den i bilens sätesplacering
som anges i tabellen nedan. Se bilbarnstolens instruktionsbok för
att bekräfta ”storlek sklass” och ”viktgrupp” för din bilbarnstol.
Om din bilbarnstol inte har en ”sto rleksklass” (eller om du inte hittar
information i tabellen nedan), se ”fordonslistan” för din bilbarnstol
för uppgifter om lämplighet, eller kontakta leverantören av din bil-
barnstol.
StorleksklassBeskrivning
A Framåtvända bilbarnstolar med full höjd
B Framåtvända bilbarnstolar med reducerad höjd
B1 Framåtvända bilbarnstolar med reducerad höjd
C Bakåtvända bilbarnstolar i standardstorlek
D Bakåtvända bilbarnstolar med reducerad storlek
E Bakåtvänt babyskydd
F Vänstervänt liggande babyskydd
G Högervänt liggande babyskydd
OM47C99SE.book Page 59 Tuesday, July 17, 2018 12:40 PM

691-3. Stöldskydd
1
OM47C99SE
Trygghet och säkerhet
lBilen befinner sig i en automatisk biltvätt eller högtrycksbiltvätt.
l Bilen utsätts för stötar, t.ex. orsakade av hagel, blixtnedslag eller upprepade
stötar eller vibrationer av annat slag.
l
Bilen är parkerad på en plats där starka
vibrationer eller starkt buller förekom-
mer, t.ex. i ett parkeringsgarage.
l Is eller snö tas bort från bilen vilket orsa-
kar upprepade stötar eller vibrationer.
OBSERVERA
nSäkerställa korrekt rö relsedetektorfunktion
l Om andra tillbehör än originaltillbehör från Toyota monteras, eller om före-
mål lämnas mellan förarsätet och framsätespassagerarens säte kan
avkänningsförmågan minskas.
IO13PH008
IO13PH009
lSensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
l Rikta inte sprayburkar, oavsett innehåll,
direkt mot sensorhålen.
OM47C99SE.book Page 69 Tuesday, July 17, 2018 12:40 PM

792-1. Laddhybridsystem
2
Laddhybridsystem
OM47C99SEn
I EV-läge
I EV-läge är EV-körning (körning på enbart elmotorn)
* möjlig. Bero-
ende på situationen kan dock körnin g i EV-läge avslutas så att både
bensinmotorn och elmotorn används ( sid. 82). Om föga ström
återstår i hybridbatteriet välj s dessutom HV-läge automatiskt.
Observera följande vid körning i EV-läge under längre perioder.
l Undvik plötslig acceleration och inbromsning, försök hålla jämn
fart.
Upprepad acceleration får hybridbatteriet att laddas ur snabbt.
Körning i EV-läge kan dessutom stängas av vid snabb accelera-
tion eller hög hastighet.
l Kör om möjligt med återhållsam fart. Sträckan som kan köras i
EV-läge minskar avsevärt vid höga hastigheter.
*: Körläge EV kan kontrolleras på informationsdisplayen ( sid. 194, 210,
217, 234)
n
I EV City-läge
I EV City-läge är EV-körning (körning på enbart elmotorn) möjlig.
*1
l Motorns uteffekt är begränsad på samma nivå om inte gaspeda-
len är helt nedtrampad.
Om bilen måste accelereras ska du trampa ner gaspedalen full-
ständigt, eller stänga av läget EV City efter behov.
l I följande situationer stängs läget EV City av automatiskt.
*2
• När körning i EV-läge inte är möjligt. ( sid. 82)
• När den aktiva farthållaren från 0 km/tim är aktiverad.
• När gaspedalen är helt nedtryckt.
*1: Räckvidden i EV-läge kan kontrolleras på informationsdisplayen ( sid. 194, 210, 217, 234)
*2: Beroende på förhållanden kan EV City-läget eventuellt stängas av i
andra situationer än ovanstående.
Kontroll vid körning i respektive läge
OM47C99SE.book Page 79 Tuesday, July 17, 2018 12:40 PM

902-1. Laddhybridsystem
OM47C99SE
VARNING
n Hybridbatteri
l Din bil innehåller ett slutet litium-ionbatteri.
l Du ska aldrig sälja, ge bort eller anpassa hybridbatteriet. För att undvika
olyckshändelser ska hybridbatterier som tagits bort från ett skrotat fordon
samlas in genom en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Du ska inte avyttra batteriet på egen hand.
Om batteriet inte tas om hand på korrekt sätt kan följande inträffa vilket
kan leda till svåra eller livshotande skador:
• Hybridbatteriet kan skrotas eller slängas bort på olagligt sätt vilket blir
en miljöfara, eller också kan någon vidröra en högspänningskomponent
vilket resulterar i en elektrisk stöt.
• Hybridbatteriet är endast avsett att användas i din hybridbil. Om hybrid-
batteriet används utanför din bil, eller anpassas på något sätt, kan
olyckshändelser som exempelvis elstötar, värmeutveckling, rökutveck-
ling, explosion och elektrolytläckage uppstå.
Om du säljer bilen vidare eller lämnar över din bil är risken för en olycka
extremt hög eftersom personen som tar emot bilen är eventuellt inte
medveten om dessa faror.
l Om din bil skrotas utan att hybridbatteriet har demonterats finns det risk
för svåra elektriska stötar om högspänningsdelar, kablar eller respektive
anslutningsdon vidrörs. Om din bil ska skrotas måste du låta en auktorise-
rad Toyota-återförsäljare, Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning, eller en kvalificerad reparatör, ta
hand om hybridbatteriet. Om hybridbatteriet inte omhändertas på rätt sätt
kan det orsaka dödsfall eller allvarliga personskador på grund av elek-
triska stötar.
OM47C99SE.book Page 90 Tuesday, July 17, 2018 12:40 PM

1022-2. Laddning
OM47C99SE

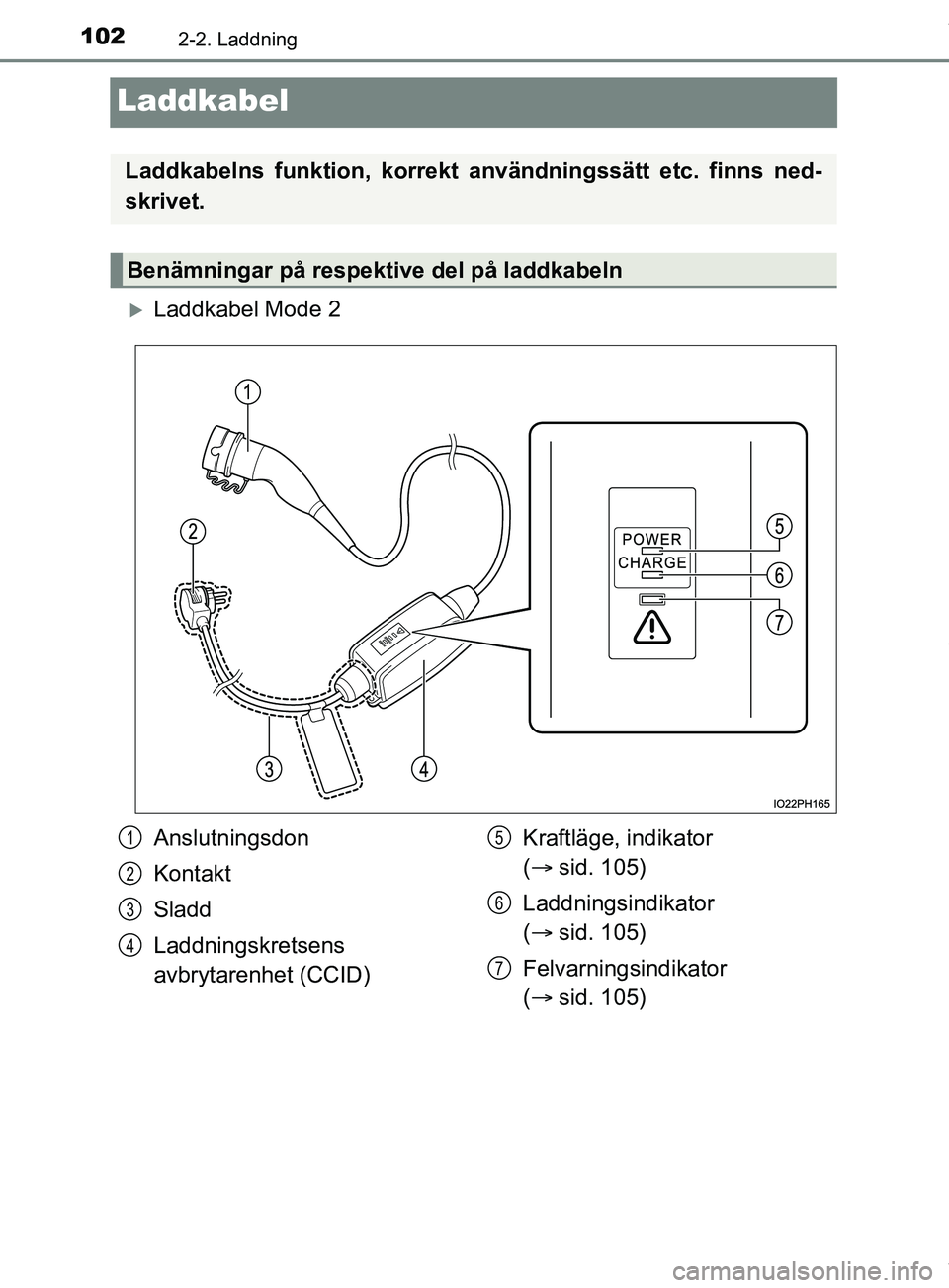

Laddkabel
Laddkabel Mode 2
Laddkabelns funktion, korrekt användningssätt etc. finns ned-
skrivet.
Benämningar på respektive del på laddkabeln
Anslutningsdon
Kontakt
Sladd
Laddningskretsens
avbrytarenhet (CCID)Kraftläge, indikator
(
 sid. 105)
Laddningsindikator
(  sid. 105)
Felvarningsindikator
(  sid. 105)1
2
3
4
5
6
7
OM47C99SE.book Page 102 Tuesday, July 17, 2018 12:40 PM

1753. Instrumentgrupp
3
Instrumentgrupp
OM47C99SE
Kontrollerna på ratten kan användas till att växla skärmar och ändra
inställningar som är relaterade till funktionerna som visas på skärmen.
Varje gång knappen trycks in
växlar mätarställningen mellan
vägmätare, trippmätare, etc.
Information om bränsleförbruk-
ningen för respektive sträcka
växlar också. ( sid. 193)
Tryck på , , eller
för att utföra funktioner som att
skrolla skärmen
*, växla innehåll
på displayen
* och flytta markö-
ren.
Den här knappen används till att utföra åtgärder som att välja en
aktuell funktion eller växla mellan På och Av.
Displayen återgår till föregående skärm när du trycker på knappen.
*: På skärmar där skärmen kan rullas och displayen kan växlas visas marke-
ringar som indikerar riktning (t.ex. och ).
Funktioner relaterade till kombinationsinstrumentet
1
2
3
4
OM47C99SE.book Page 175 Tuesday, July 17, 2018 12:40 PM

1783. Instrumentgrupp
OM47C99SEn
När förarstödssystemen är igång
När förarstödssystem
, som aktiv farthållare från 0 km/tim
(  sid. 368) och LDA-systemet ( sid. 353), används visas infor-
mation som är relaterad till respekti ve system automatiskt på infor-
mationsdisplayen beroende på situationen.
Uppgifter om informationen som visas och innehållet på displayen
beskrivs på sidan för respektive system.
n
Om det finns information om bilen
Om ett växelläge väljs av misstag eller om ett problem uppstår i ett
system i bilen visas ett varningsmeddelande (eller en bild) på infor-
mationsdisplayen.
Om ett varningsmeddelande visas ska du följa anvisningarna i på dis-
playen. ( sid. 612)
n
När startknappen stängs av (modeller med rörelsedetektor)
Skärmen för att sätta på eller
stänga av rörelsedetektorn vi-
sas på informationsdisplayen.
(  sid. 67)
nNär hybridsystemet stängs av
lNär hybridsystemet är avstängt visas ”Ending” på informations-
displayen (i cirka 30 sekunder
*1).
När ”Ending” visas kan följande information visas med en tryck-
ning på , , eller på ratten.
OM47C99SE.book Page 178 Tuesday, July 17, 2018 12:40 PM
