3015-1. Innan du börjar köra
OM47C99SE
5
Körning

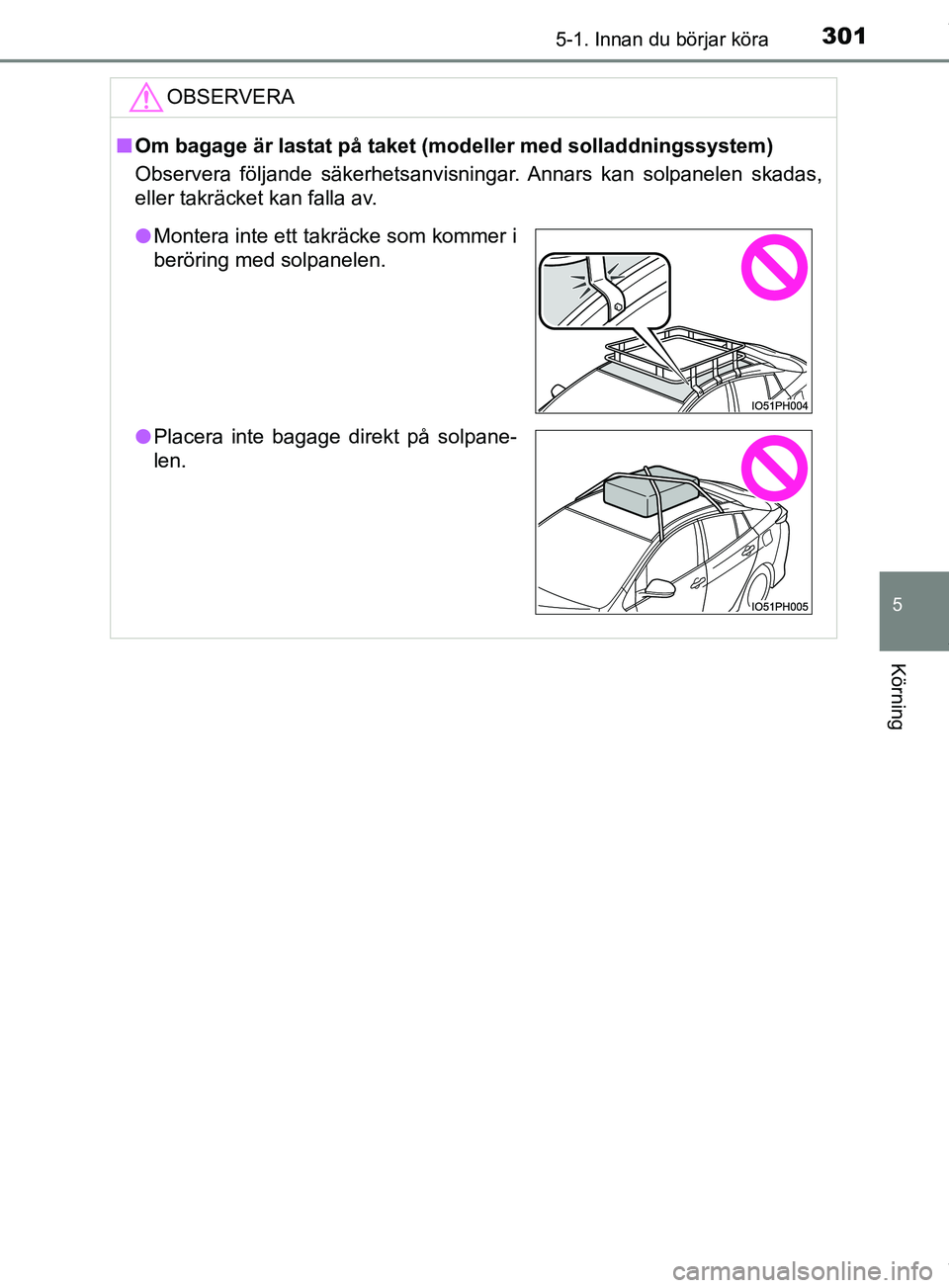

OBSERVERA
nOm bagage är lastat på taket (modeller med solladdningssystem)
Observera följande säkerhetsanvisningar. Annars kan solpanelen skadas,
eller takräcket kan falla av.
lMontera inte ett takräcke som kommer i
beröring med solpanelen.
l Placera inte bagage direkt på solpane-
len.
OM47C99SE.book Page 301 Tuesday, July 17, 2018 12:40 PM

3025-1. Innan du börjar köra
OM47C99SE

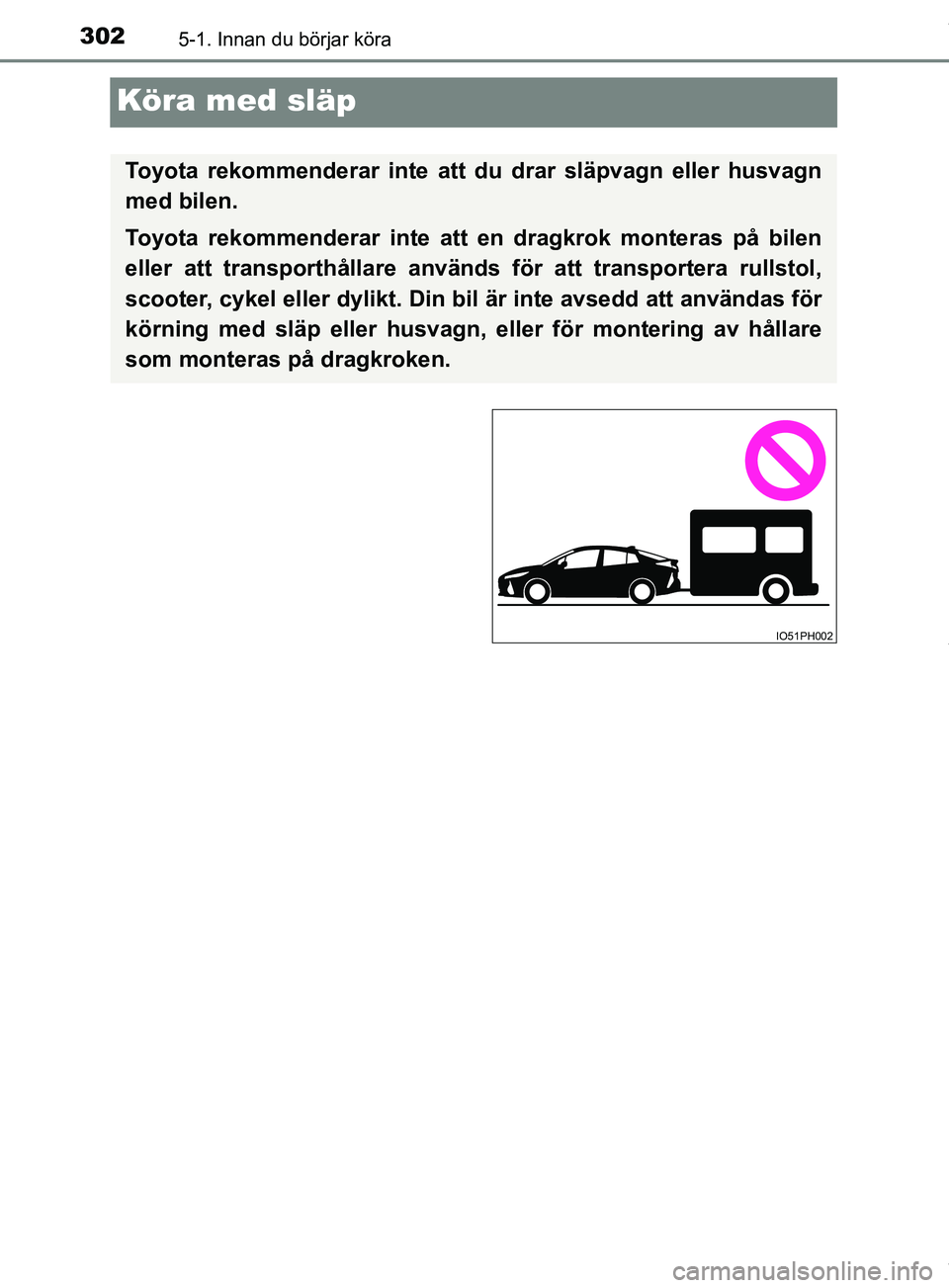

Köra med släp
Toyota rekommenderar inte att du drar släpvagn eller husvagn
med bilen.
Toyota rekommenderar inte att en dragkrok monteras på bilen
eller att transporthållare används för att transportera rullstol,
scooter, cykel eller dylikt. Din bil är inte avsedd att användas för
körning med släp eller husvagn, eller för montering av hållare
som monteras på dragkroken.
IO51PH002
OM47C99SE.book Page 302 Tuesday, July 17, 2018 12:40 PM

3035-2. Körrutiner
OM47C99SE
5
Körning

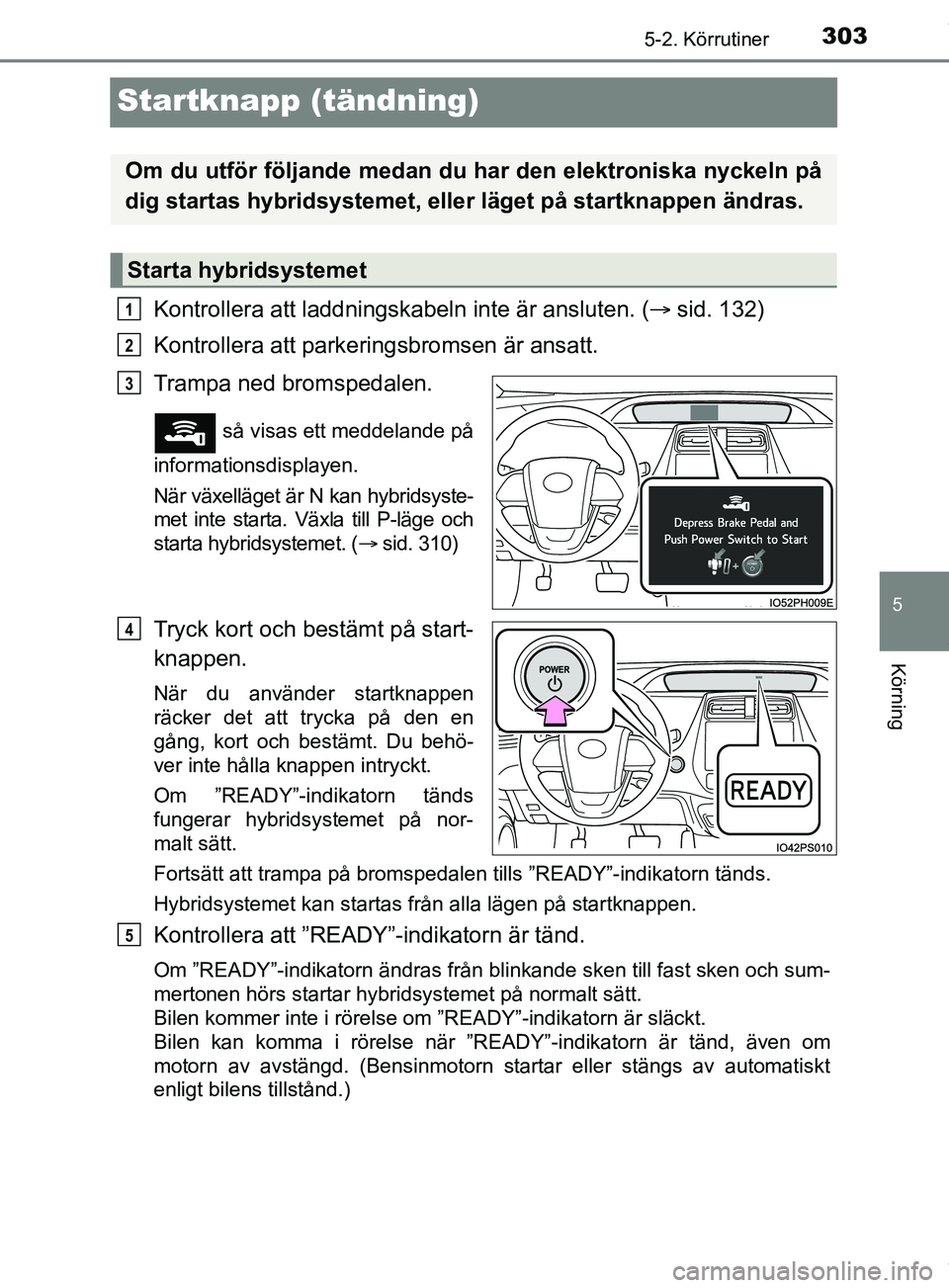

Startknapp (tändning)
Kontrollera att laddningskabeln inte är ansluten. (sid. 132)
Kontrollera att parkeringsbromsen är ansatt.
Trampa ned bromspedalen.
så visas ett meddelande på
informationsdisplayen.
När växelläget är N kan hybridsyste-
met inte starta. Växla till P-läge och
starta hybridsystemet. ( sid. 310)
Tryck kort och bestämt på start-
knappen.
När du använder startknappen
räcker det att trycka på den en
gång, kort och bestämt. Du behö-
ver inte hålla knappen intryckt.
Om ”READY”-indikatorn tänds
fungerar hybridsystemet på nor-
malt sätt.
Fortsätt att trampa på bromspedalen tills ”READY”-indikatorn tänds.
Hybridsystemet kan startas från alla lägen på startknappen.
Kontrollera att ”READY”-indikatorn är tänd.
Om ”READY”-indikatorn ändras från blinkande sken till fast sken och sum-
mertonen hörs startar hybridsystemet på normalt sätt.
Bilen kommer inte i rörelse om ”READY”-indikatorn är släckt.
Bilen kan komma i rörelse när ”READY”-indikatorn är tänd, även om
motorn av avstängd. (Bensinmotorn startar eller stängs av automatiskt
enligt bilens tillstånd.)
Om du utför följande medan du har den elektroniska nyckeln på
dig startas hybridsystemet, eller läget på startknappen ändras.
Starta hybridsystemet
1
2
3
4
5
OM47C99SE.book Page 303 Tuesday, July 17, 2018 12:40 PM

3045-2. Körrutiner
OM47C99SE

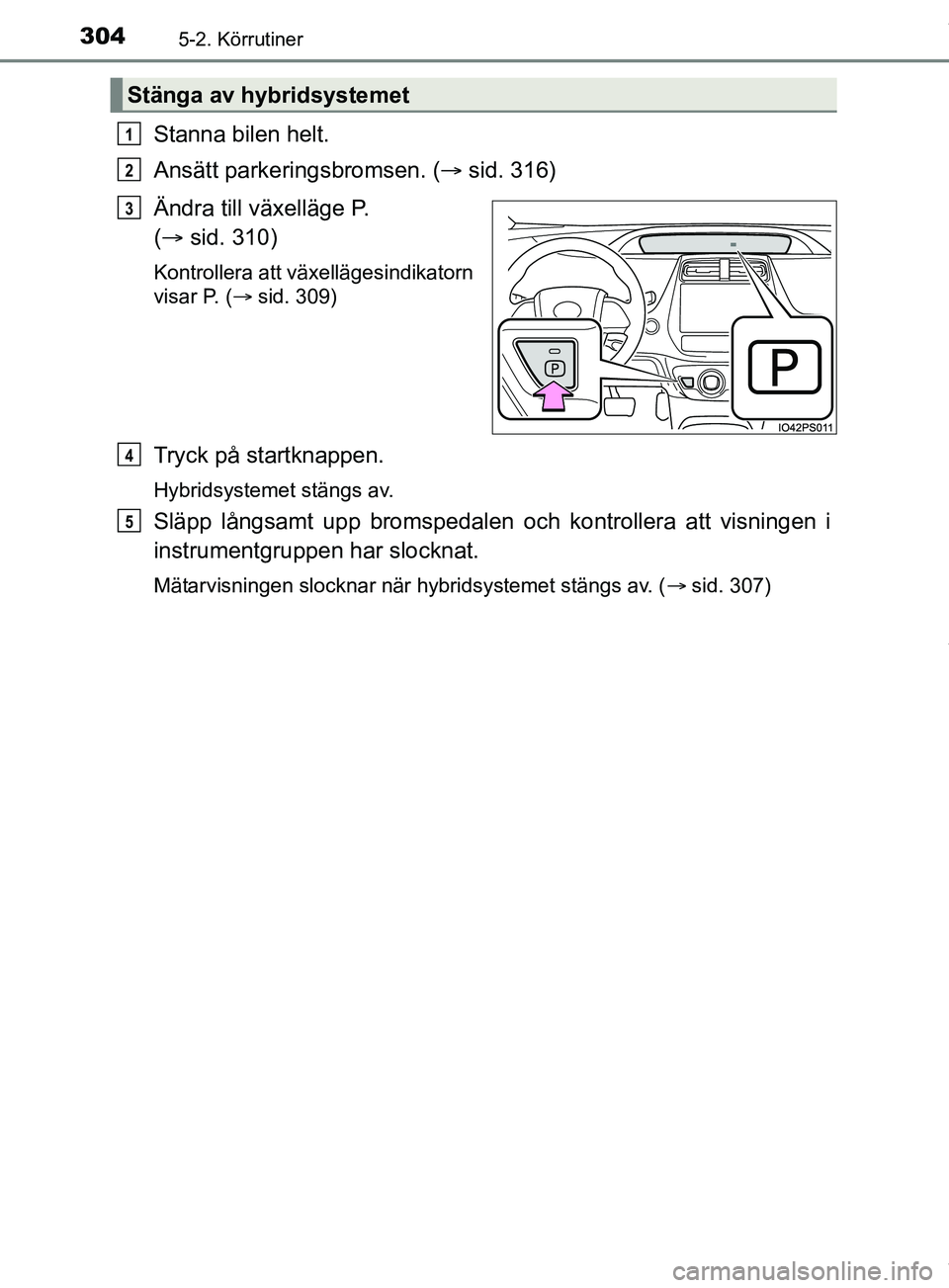

Stanna bilen helt.
Ansätt parkeringsbromsen. (sid. 316)
Ändra till växelläge P.
(  sid. 310)
Kontrollera att växellägesindikatorn
visar P. ( sid. 309)
Tryck på startknappen.
Hybridsystemet stängs av.
Släpp långsamt upp bromspedalen och kontrollera att visningen i
instrumentgruppen har slocknat.
Mätarvisningen slocknar när hybridsystemet stängs av. ( sid. 307)
Stänga av hybridsystemet
1
2
3
4
5
OM47C99SE.book Page 304 Tuesday, July 17, 2018 12:40 PM

3055-2. Körrutiner
OM47C99SE
5
Körning

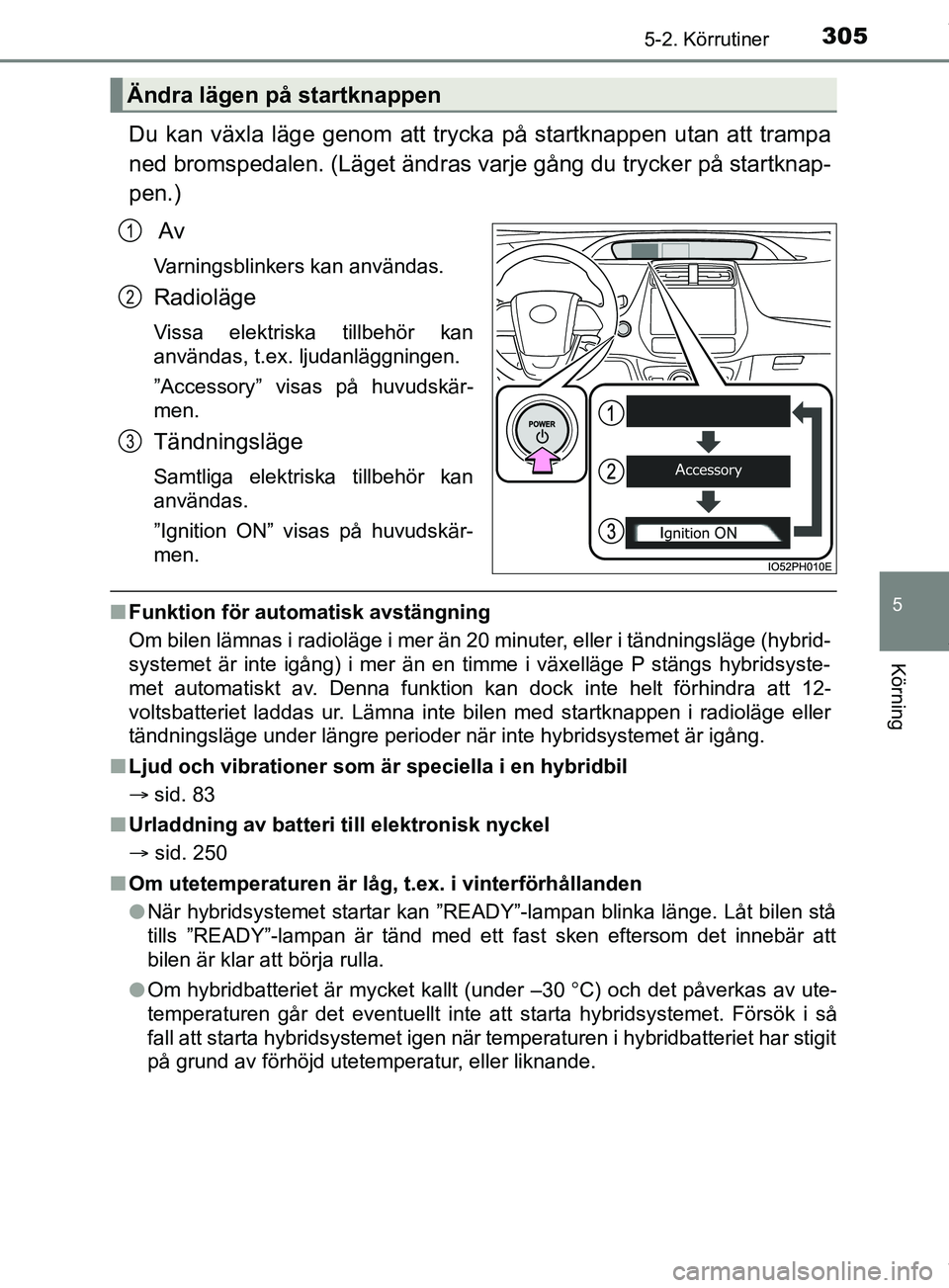

Du kan växla läge genom att trycka på startknappen utan att trampa
ned bromspedalen. (Läget ändras varje gång du trycker på startknap-
pen.) Av
Varningsblinkers kan användas.
Radioläge
Vissa elektriska tillbehör kan
användas, t.ex. ljudanläggningen.
”Accessory” visas på huvudskär-
men.
Tändningsläge
Samtliga elektriska tillbehör kan
användas.
”Ignition ON” visas på huvudskär-
men.
nFunktion för auto matisk avstängning
Om bilen lämnas i radioläge i mer än 20 minuter, eller i tändningsläge (hybrid-
systemet är inte igång) i mer än en timme i växelläge P stängs hybridsyste-
met automatiskt av. Denna funktion kan dock inte helt förhindra att 12-
voltsbatteriet laddas ur. Lämna inte bilen med startknappen i radioläge eller
tändningsläge under längre perioder när inte hybridsystemet är igång.
n Ljud och vibrationer som är speciella i en hybridbil
 sid. 83
n Urladdning av batteri till elektronisk nyckel
 sid. 250
n Om utetemperaturen är låg, t.ex. i vinterförhållanden
l När hybridsystemet startar kan ”READY”-lampan blinka länge. Låt bilen stå
tills ”READY”-lampan är tänd med ett fast sken eftersom det innebär att
bilen är klar att börja rulla.
l Om hybridbatteriet är mycket kallt (under –30 C) och det påverkas av ute-
temperaturen går det eventuellt inte att starta hybridsystemet. Försök i så
fall att starta hybridsystemet igen när temperaturen i hybridbatteriet har stigit
på grund av förhöjd utetemperatur, eller liknande.
Ändra lägen på startknappen
1
2
3
OM47C99SE.book Page 305 Tuesday, July 17, 2018 12:40 PM

3065-2. Körrutiner
OM47C99SEn
Omständigheter som påverkar funktionen
 sid. 266
n Om låsfunktionen
 sid. 267
n Om hybridsystemet inte startar
lStartspärrsystemet har eventuellt inte avaktiverats. ( sid. 61)
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
l Laddningskabeln kan vara ansluten till bilen. ( sid. 132)
l Om ett varningsmeddelande som handlar om start visas på informationsdis-
playen, läs meddelandet och följ anvisningarna.
n Om ”READY”-lampan inte tänds
Om ”READY”-indikatorn inte tänds även efter att korrekt startmetod har
använts för att starta bilen ska du omedelbart kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
n Om hybridsystemet inte fungerar
 sid. 612
n Om batteriet till den elektroniska nyckeln laddas ur
 sid. 579
n Startknappens funktion
lOm startknappen inte trycks in snabbt och stadigt kommer dess läge even-
tuellt inte att ändras eller hybridsystemet startas kanske inte.
l Om försök görs att starta om hybridsystemet omedelbart efter att det har
stängts av med startknappen kommer det eventuellt inte att starta i vissa
fall. Vänta några sekunder med att starta hybridsystemet igen efter att det
stängts av med startknappen.
n Automatiskt val av P-läge
 sid. 312
n Om växellådans styrsystem är defekt
Om en funktionsstörning har uppstått i växellådans styrsystem när startknap-
pen ska tryckas till avstängt läge kan läget ändras till ACCESSORY. I så fall
kan läge ACCESSORY stängas av genom att du ansätter parkeringsbromsen
och trycker på startknappen igen. Om en funktionsstörning har uppstått i sys-
temet ska du omedelbart låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
OM47C99SE.book Page 306 Tuesday, July 17, 2018 12:40 PM

3075-2. Körrutiner
OM47C99SE
5
Körning

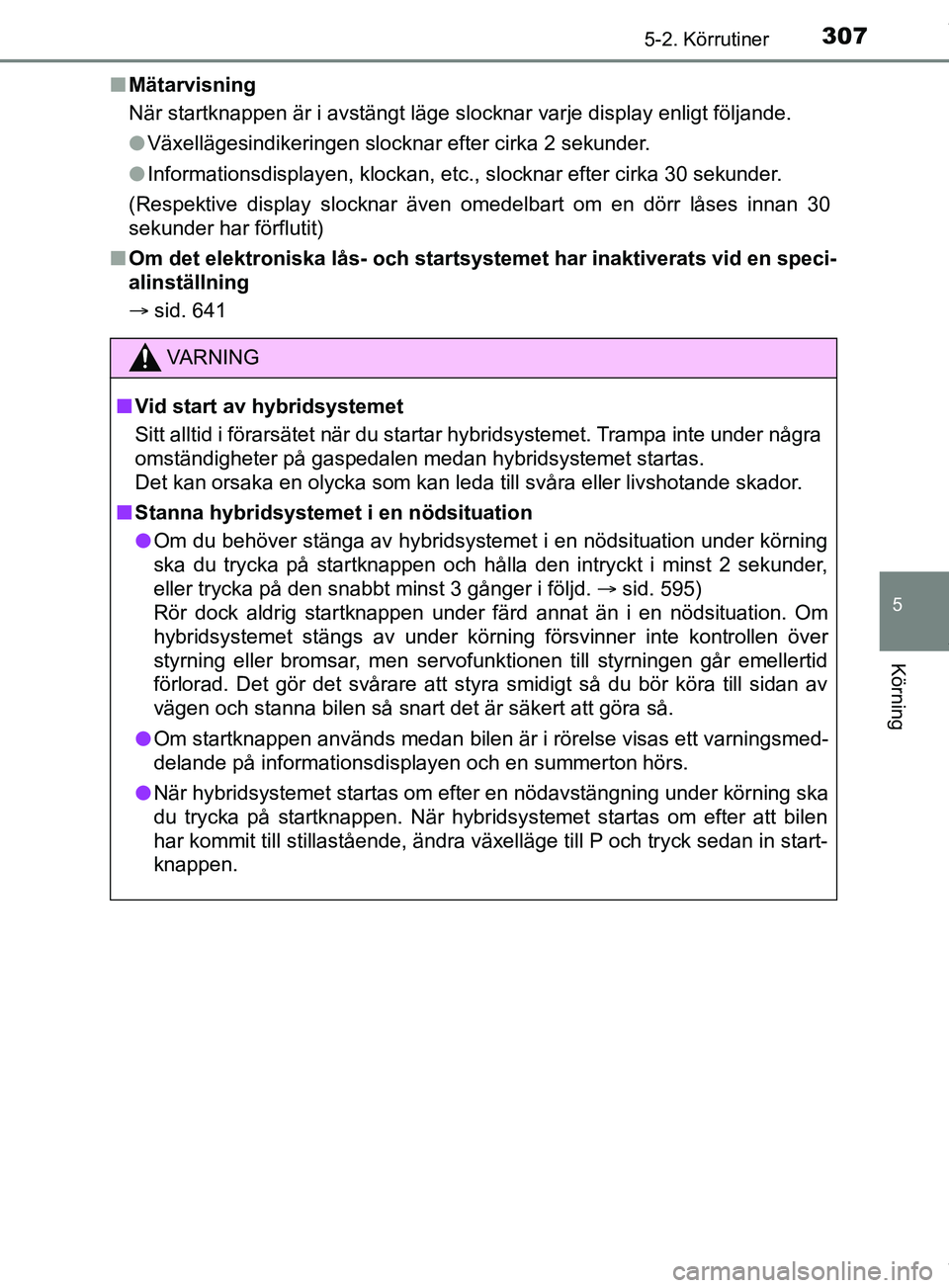

nMätarvisning
När startknappen är i avstängt läge slocknar varje display enligt följande.
lVäxellägesindikeringen slocknar efter cirka 2 sekunder.
l Informationsdisplayen, klockan, etc., slocknar efter cirka 30 sekunder.
(Respektive display slocknar även omedelbart om en dörr låses innan 30
sekunder har förflutit)
n Om det elektroniska lås- och startsystemet har inaktiverats vid en speci-
alinställning
 sid. 641
VARNING
n Vid start av hybridsystemet
Sitt alltid i förarsätet när du startar hybridsystemet. Trampa inte under några
omständigheter på gaspedalen medan hybridsystemet startas.
Det kan orsaka en olycka som kan leda till svåra eller livshotande skador.
n Stanna hybridsystemet i en nödsituation
l Om du behöver stänga av hybridsystemet i en nödsituation under körning
ska du trycka på startknappen och hålla den intryckt i minst 2 sekunder,
eller trycka på den snabbt minst 3 gånger i följd. sid. 595)
Rör dock aldrig startknappen under färd annat än i en nödsituation. Om
hybridsystemet stängs av under körning försvinner inte kontrollen över
styrning eller bromsar, men servofunktionen till styrningen går emellertid
förlorad. Det gör det svårare att styra smidigt så du bör köra till sidan av
vägen och stanna bilen så snart det är säkert att göra så.
l Om startknappen används medan bilen är i rörelse visas ett varningsmed-
delande på informationsdisplayen och en summerton hörs.
l När hybridsystemet startas om efter en nödavstängning under körning ska
du trycka på startknappen. När hybridsystemet startas om efter att bilen
har kommit till stillastående, ändra växelläge till P och tryck sedan in start-
knappen.
OM47C99SE.book Page 307 Tuesday, July 17, 2018 12:40 PM

3085-2. Körrutiner

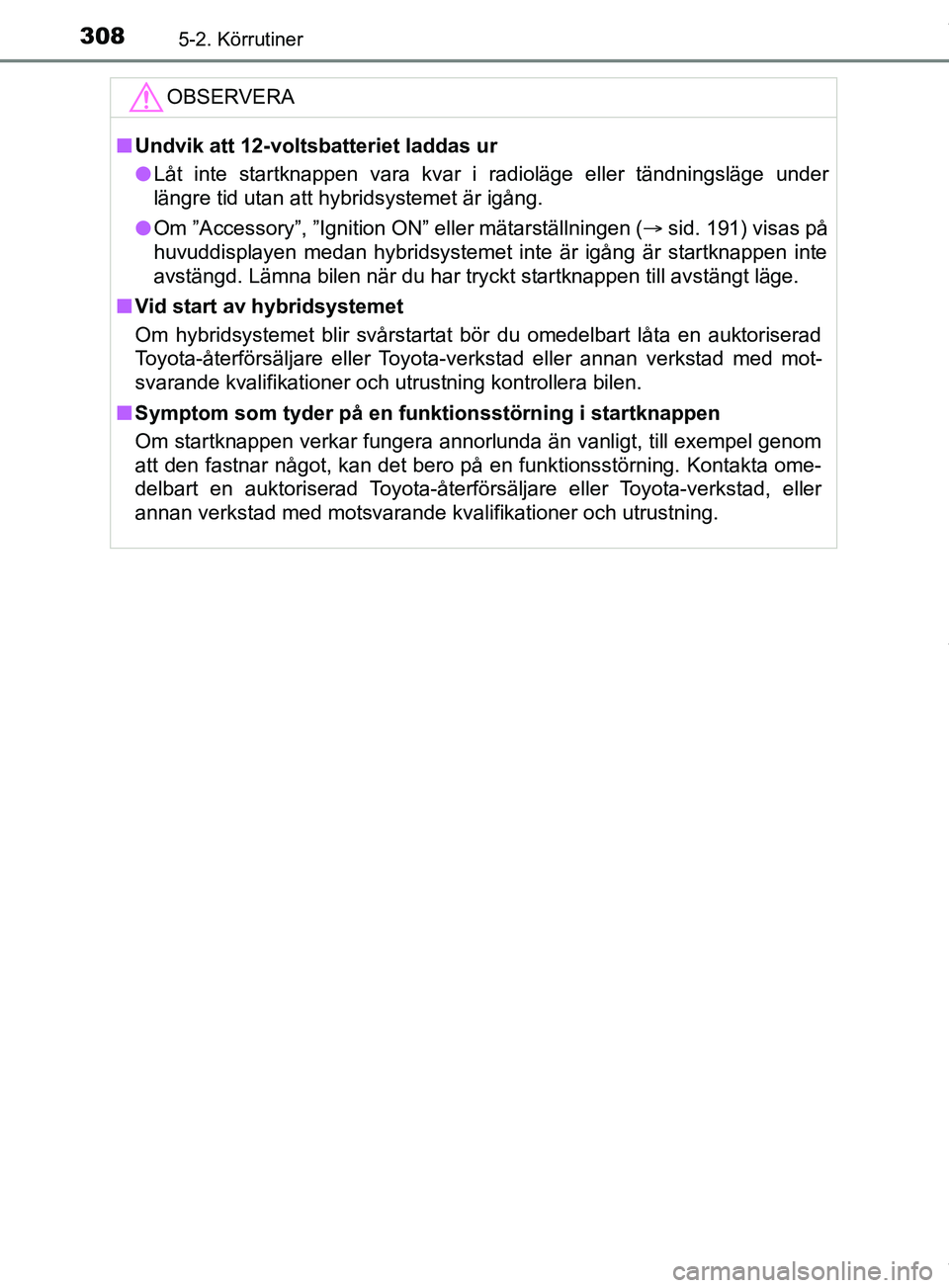

OM47C99SEOBSERVERA
n
Undvik att 12-voltsbatteriet laddas ur
l Låt inte startknappen vara kvar i radioläge eller tändningsläge under
längre tid utan att hybridsystemet är igång.
l Om ”Accessory”, ”Ignition ON” eller mätarställningen ( sid. 191) visas på
huvuddisplayen medan hybridsystemet inte är igång är startknappen inte
avstängd. Lämna bilen när du har tryckt startknappen till avstängt läge.
n Vid start av hybridsystemet
Om hybridsystemet blir svårstartat bör du omedelbart låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
n Symptom som tyder på en funk tionsstörning i startknappen
Om startknappen verkar fungera annorlunda än vanligt, till exempel genom
att den fastnar något, kan det bero på en funktionsstörning. Kontakta ome-
delbart en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
OM47C99SE.book Page 308 Tuesday, July 17, 2018 12:40 PM

3095-2. Körrutiner
OM47C99SE
5
Körning

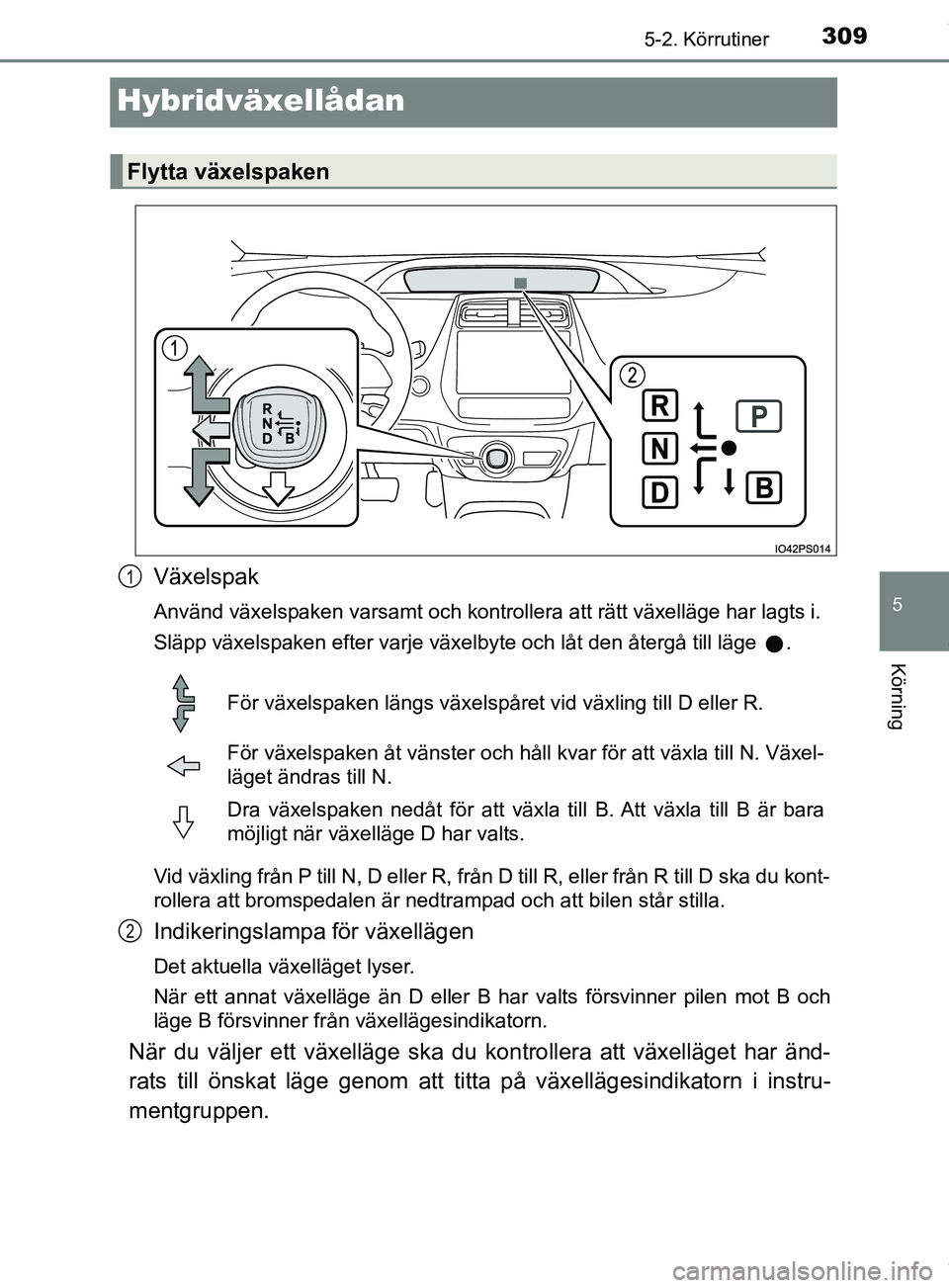

Hybridväxellådan
Växelspak
Använd växelspaken varsamt och kontrollera att rätt växelläge har lagts i.
Släpp växelspaken efter varje växelbyte och låt den återgå till läge .
Vid växling från P till N, D eller R, från D till R, eller från R till D ska du kont-
rollera att bromspedalen är nedtrampad och att bilen står stilla.
Indikeringslampa för växellägen
Det aktuella växelläget lyser.
När ett annat växelläge än D eller B har valts försvinner pilen mot B och
läge B försvinner från växellägesindikatorn.
När du väljer ett växelläge ska du kontrollera att växelläget har änd-
rats till önskat läge genom att titta på växellägesindikatorn i instru-
mentgruppen.
Flytta växelspaken
1
För växelspaken längs växelspåret vid växling till D eller R.
För växelspaken åt vänster och håll kvar för att växla till N. Växel-
läget ändras till N.
Dra växelspaken nedåt för att växla till B. Att växla till B är bara
möjligt när växelläge D har valts.
2
OM47C99SE.book Page 309 Tuesday, July 17, 2018 12:40 PM

3105-2. Körrutiner
OM47C99SE
*: Använd som regel läge D som ger bra bränsleekonomi och minskat buller.
sid. 383
nVid byte av växelläge till P
Stanna bilen helt och ansätt
parkeringsbromsen, tryck där-
efter på P-knappen.
När växelläget ändras till P
tänds indikeringslampan i knap-
pen.
Kontrollera att P-läget har tänts
på växellägesindikatorn.
n
Ändra växelläge från P till andra lägen
l Använd växelspaken medan du tram par ned bromspedalen hårt.
Om växelspaken används utan att bromspedalen är nedtrampad
hörs summertonen varpå växlingsfunktionen stängs av.
l När du väljer ett växelläge ska du kontrollera att växelläget har
ändrats till önskat läge genom att titta på växellägesindikatorn i
instrumentgruppen.
l Växelläget kan inte ändras från P till B direkt.

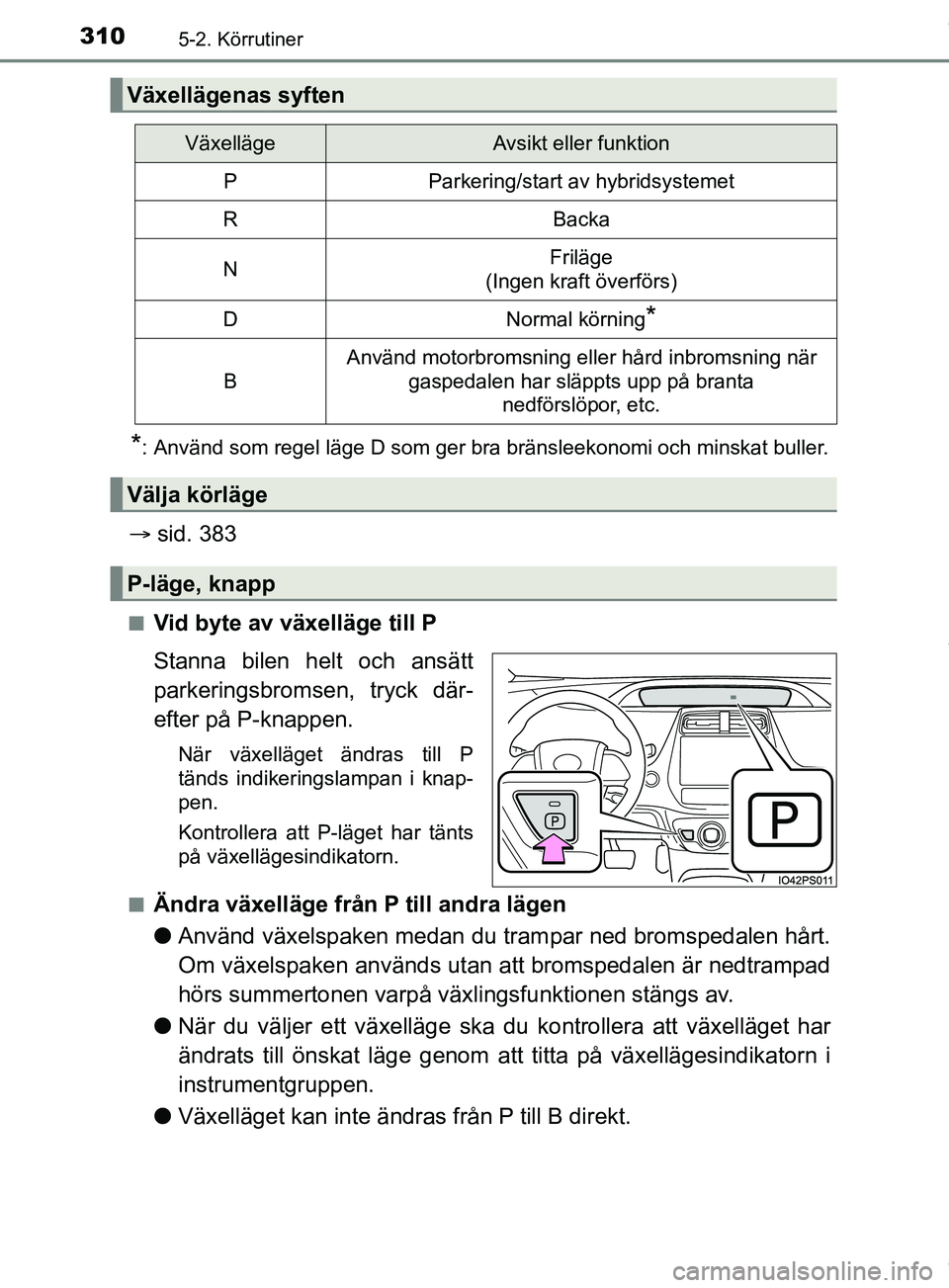

Växellägenas syften
VäxellägeAvsikt eller funktion
PParkering/start av hybridsystemet
RBacka
NFriläge
(Ingen kraft överförs)
DNormal körning*
B
Använd motorbromsning eller hård inbromsning när gaspedalen har släppts upp på branta nedförslöpor, etc.
Välja körläge
P-läge, knapp
