4105-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)

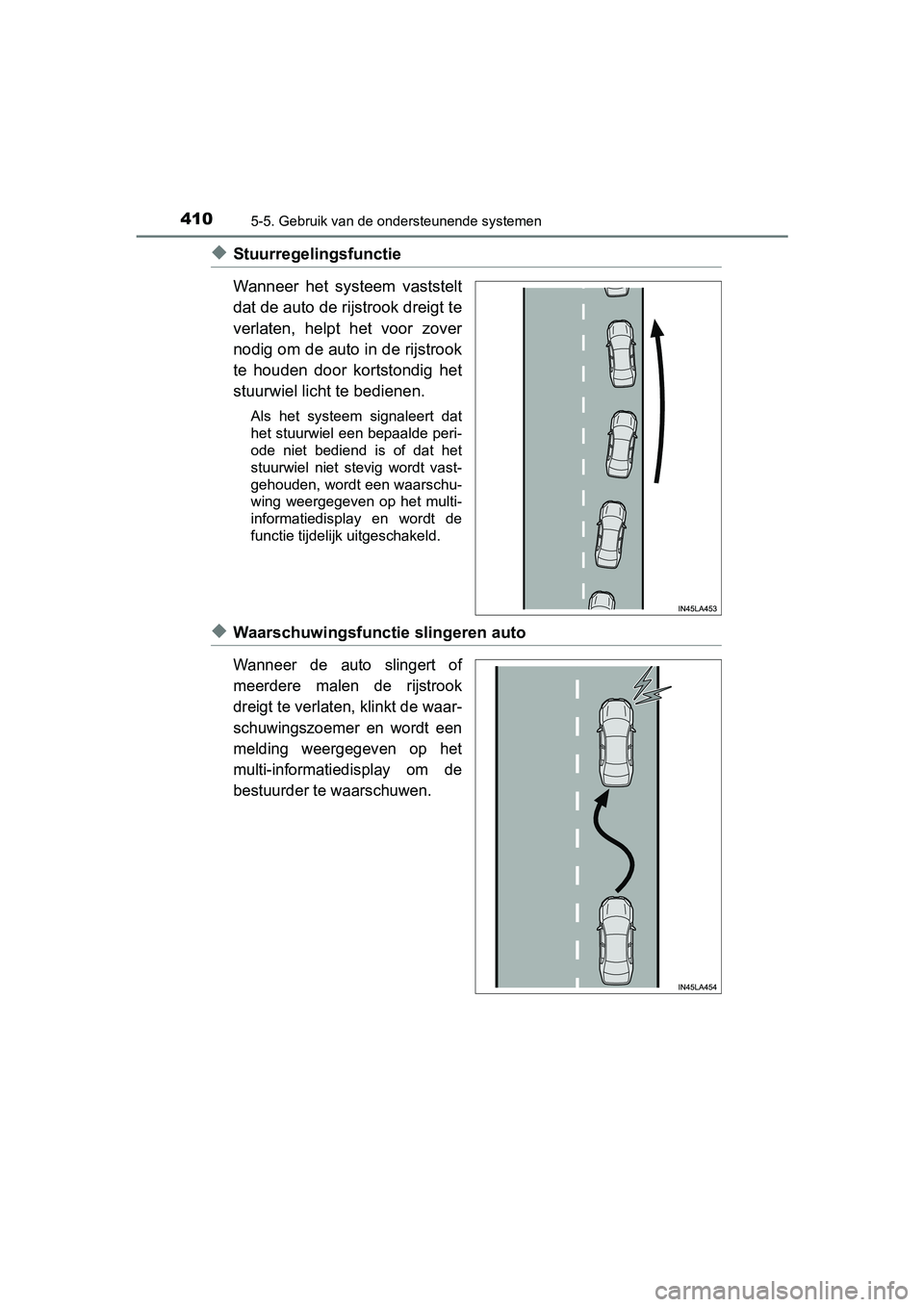

◆Stuurregelingsfunctie
Wanneer het systeem vaststelt
dat de auto de rijstrook dreigt te
verlaten, helpt het voor zover
nodig om de auto in de rijstrook
te houden door kortstondig het
stuurwiel licht te bedienen.
Als het systeem signaleert dat
het stuurwiel een bepaalde peri-
ode niet bediend is of dat het
stuurwiel niet stevig wordt vast-
gehouden, wordt een waarschu-
wing weergegeven op het multi-
informatiedisplay en wordt de
functie tijdelijk uitgeschakeld.
◆Waarschuwingsfunctie slingeren auto
Wanneer de auto slingert of
meerdere malen de rijstrook
dreigt te verlaten, klinkt de waar-
schuwingszoemer en wordt een
melding weergegeven op het
multi-informatiedisplay om de
bestuurder te waarschuwen.
PRIUS PHV_OM_OM47C18E_(EE).book Page 410 Tuesday, January 2, 2018 2:59 PM

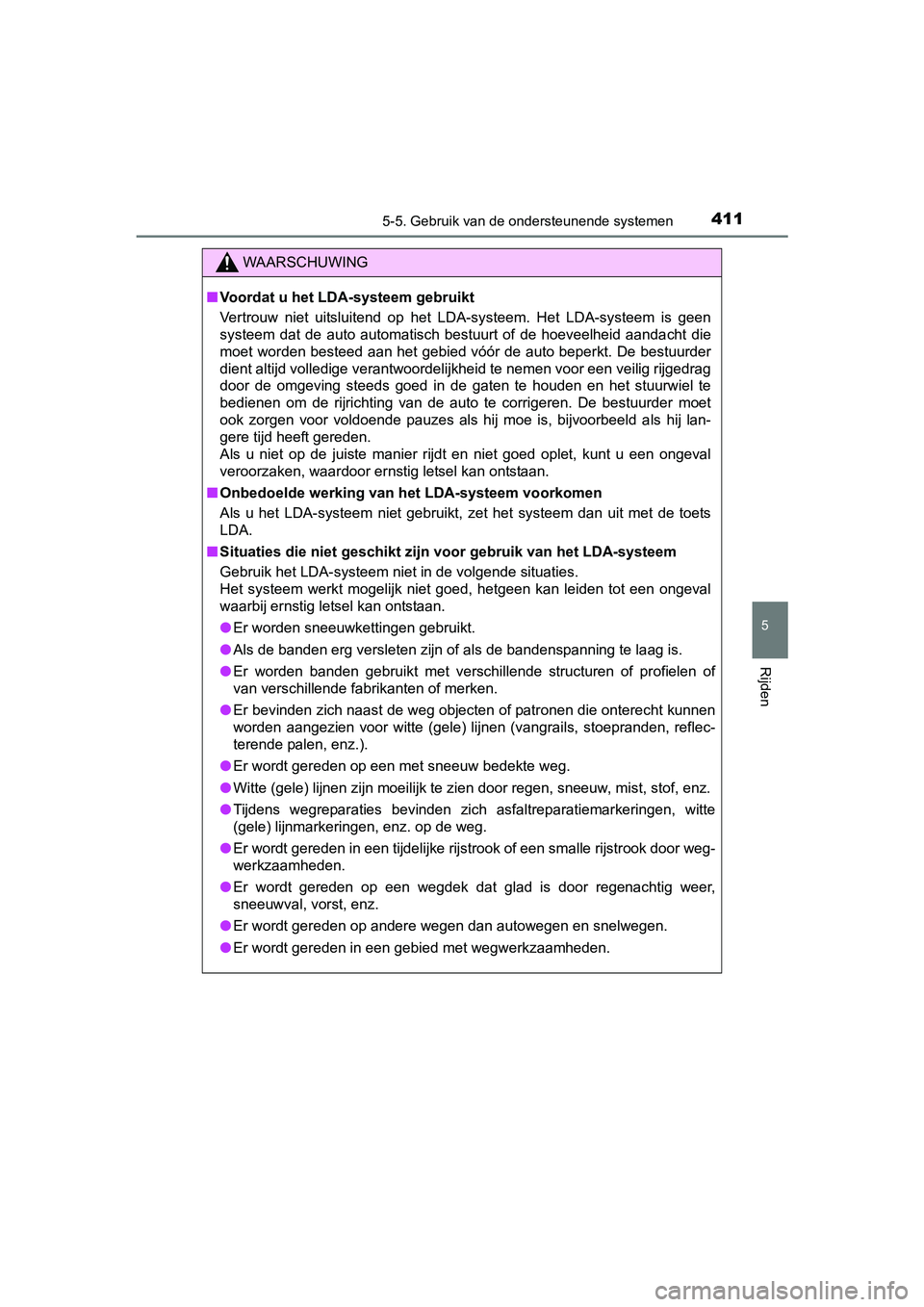

4115-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden
WAARSCHUWING
■Voordat u het LDA-systeem gebruikt
Vertrouw niet uitsluitend op het LDA-systeem. Het LDA-systeem i s geen
systeem dat de auto automatisch bestuurt of de hoeveelheid aand acht die
moet worden besteed aan het gebied vóór de auto beperkt. De bes tuurder
dient altijd volledige verantwoordelijkheid te nemen voor een v eilig rijgedrag
door de omgeving steeds goed in de gaten te houden en het stuur wiel te
bedienen om de rijrichting van de auto te corrigeren. De bestuu rder moet
ook zorgen voor voldoende pauzes als hij moe is, bijvoorbeeld a ls hij lan-
gere tijd heeft gereden.
Als u niet op de juiste manier rijdt en niet goed oplet, kunt u een ongeval
veroorzaken, waardoor ernstig letsel kan ontstaan.
■ Onbedoelde werking van het LDA-systeem voorkomen
Als u het LDA-systeem niet gebruikt, zet het systeem dan uit me t de toets
LDA.
■ Situaties die niet geschikt zijn voor gebruik van het LDA-syste em
Gebruik het LDA-systeem niet in de volgende situaties.
Het systeem werkt mogelijk niet goed, hetgeen kan leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
● Er worden sneeuwkettingen gebruikt.
● Als de banden erg versleten zijn of als de bandenspanning te la ag is.
● Er worden banden gebruikt met verschillende structuren of profielen of
van verschillende fabrikanten of merken.
● Er bevinden zich naast de weg objecten of patronen die onterech t kunnen
worden aangezien voor witte (gele) lijnen (vangrails, stoeprand en, reflec-
terende palen, enz.).
● Er wordt gereden op een met sneeuw bedekte weg.
● Witte (gele) lijnen zijn moeilijk te zien door regen, sneeuw, m ist, stof, enz.
● Tijdens wegreparaties bevinden zich asfaltreparatiemarkeringen, witte
(gele) lijnmarkeringen, enz. op de weg.
● Er wordt gereden in een tijdelijke rijstrook of een smalle rijs trook door weg-
werkzaamheden.
● Er wordt gereden op een wegdek dat glad is door regenachtig wee r,
sneeuwval, vorst, enz.
● Er wordt gereden op andere wegen dan autowegen en snelwegen.
● Er wordt gereden in een gebied met wegwerkzaamheden.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 411 Tuesday, January 2, 2018 2:59 PM

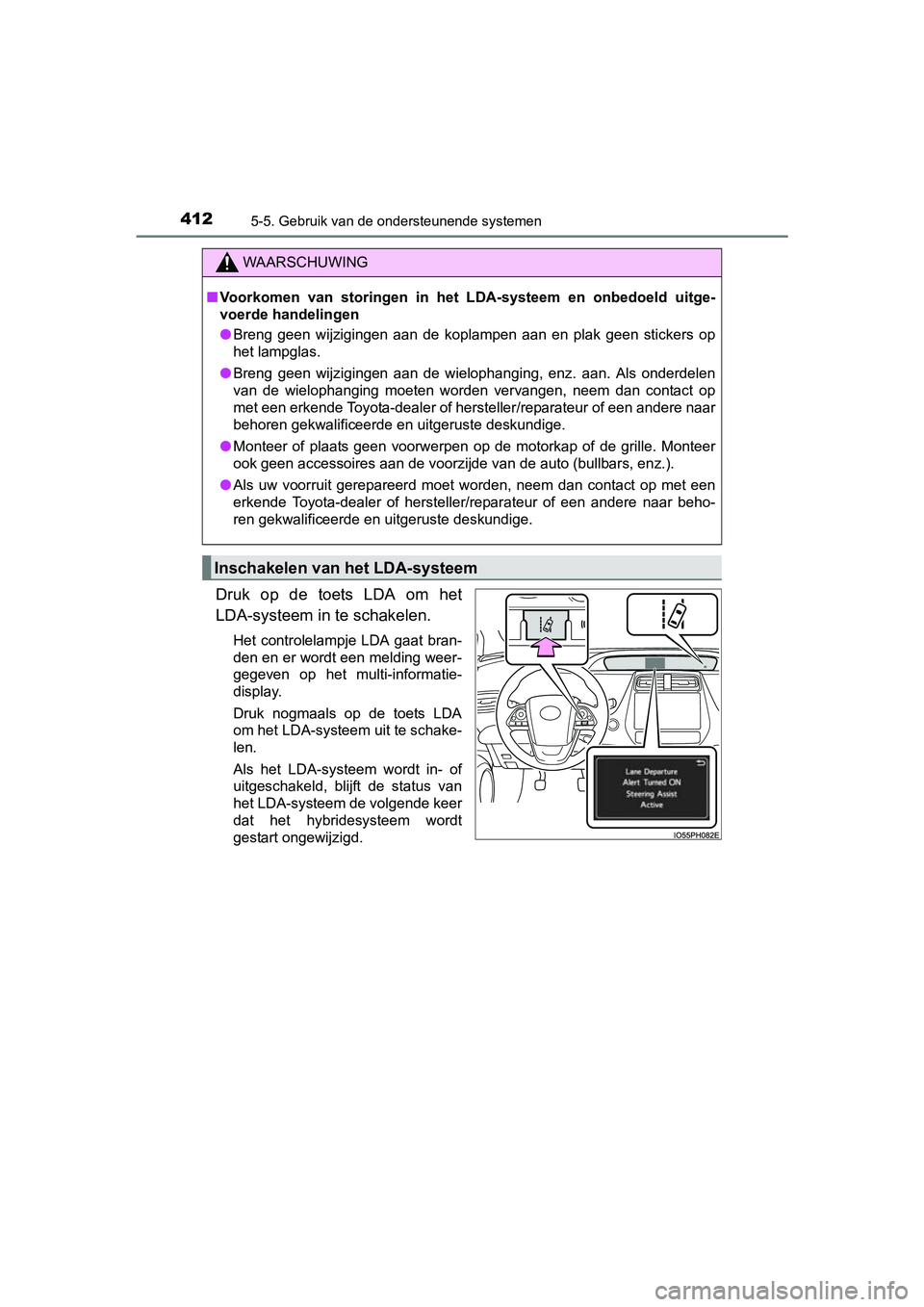

4125-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
Druk op de toets LDA om het
LDA-systeem in te schakelen.
Het controlelampje LDA gaat bran-
den en er wordt een melding weer-
gegeven op het multi-informatie-
display.
Druk nogmaals op de toets LDA
om het LDA-systeem uit te schake-
len.
Als het LDA-systeem wordt in- of
uitgeschakeld, blijft de status van
het LDA-systeem de volgende keer
dat het hybridesysteem wordt
gestart ongewijzigd.
WAARSCHUWING
■Voorkomen van storingen in het LDA-systeem en onbedoeld uitge-
voerde handelingen
● Breng geen wijzigingen aan de koplampen aan en plak geen sticke rs op
het lampglas.
● Breng geen wijzigingen aan de wielophanging, enz. aan. Als onde rdelen
van de wielophanging moeten worden vervangen, neem dan contact op
met een erkende Toyota-dealer of hersteller/reparateur of een a ndere naar
behoren gekwalificeerde en uitgeruste deskundige.
● Monteer of plaats geen voorwerpen op de motorkap of de grille. Monteer
ook geen accessoires aan de voorzijde van de auto (bullbars, en z.).
● Als uw voorruit gerepareerd moet worden, neem dan contact op me t een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar beho-
ren gekwalificeerde en uitgeruste deskundige.
Inschakelen van het LDA-systeem
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 412 Tuesday, January 2, 2018 2:59 PM

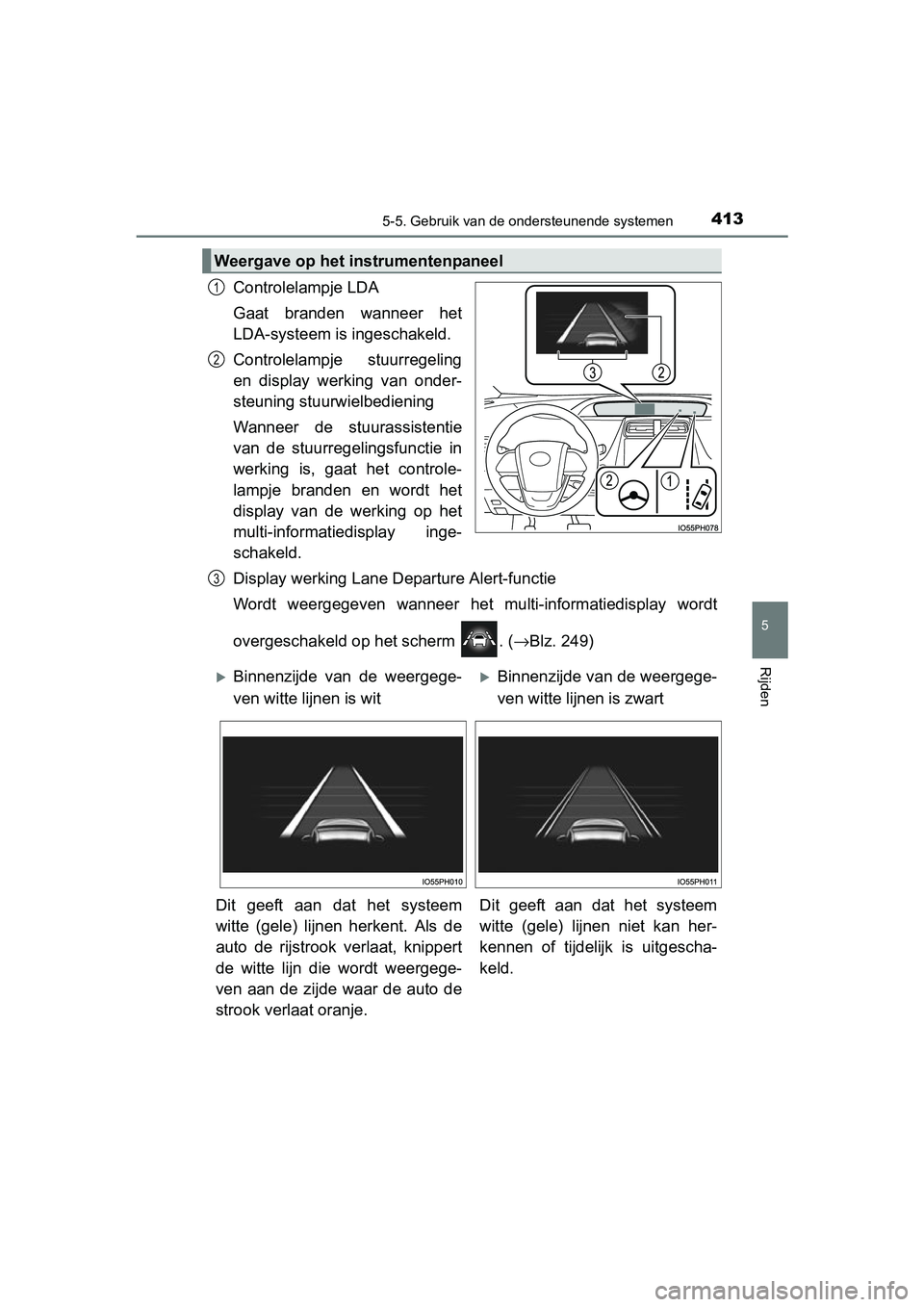

4135-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden
Controlelampje LDA
Gaat branden wanneer het
LDA-systeem is ingeschakeld.
Controlelampje stuurregeling
en display werking van onder-
steuning stuurwielbediening
Wanneer de stuurassistentie
van de stuurregelingsfunctie in
werking is, gaat het controle-
lampje branden en wordt het
display van de werking op het
multi-informatiedisplay inge-
schakeld.
Display werking Lane Departure Alert-functie
Wordt weergegeven wanneer het multi-informatiedisplay wordt
overgeschakeld op het scherm . (→ Blz. 249)
Weergave op het instrumentenpaneel
1
2
3
Binnenzijde van de weergege-
ven witte lijnen is witBinnenzijde van de weergege-
ven witte lijnen is zwart
Dit geeft aan dat het systeem
witte (gele) lijnen herkent. Als de
auto de rijstrook verlaat, knippert
de witte lijn die wordt weergege-
ven aan de zijde waar de auto de
strook verlaat oranje. Dit geeft aan dat het systeem
witte (gele) lijnen niet kan her-
kennen of tijdelijk
is uitgescha-
keld.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 413 Tuesday, January 2, 2018 2:59 PM

4145-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)

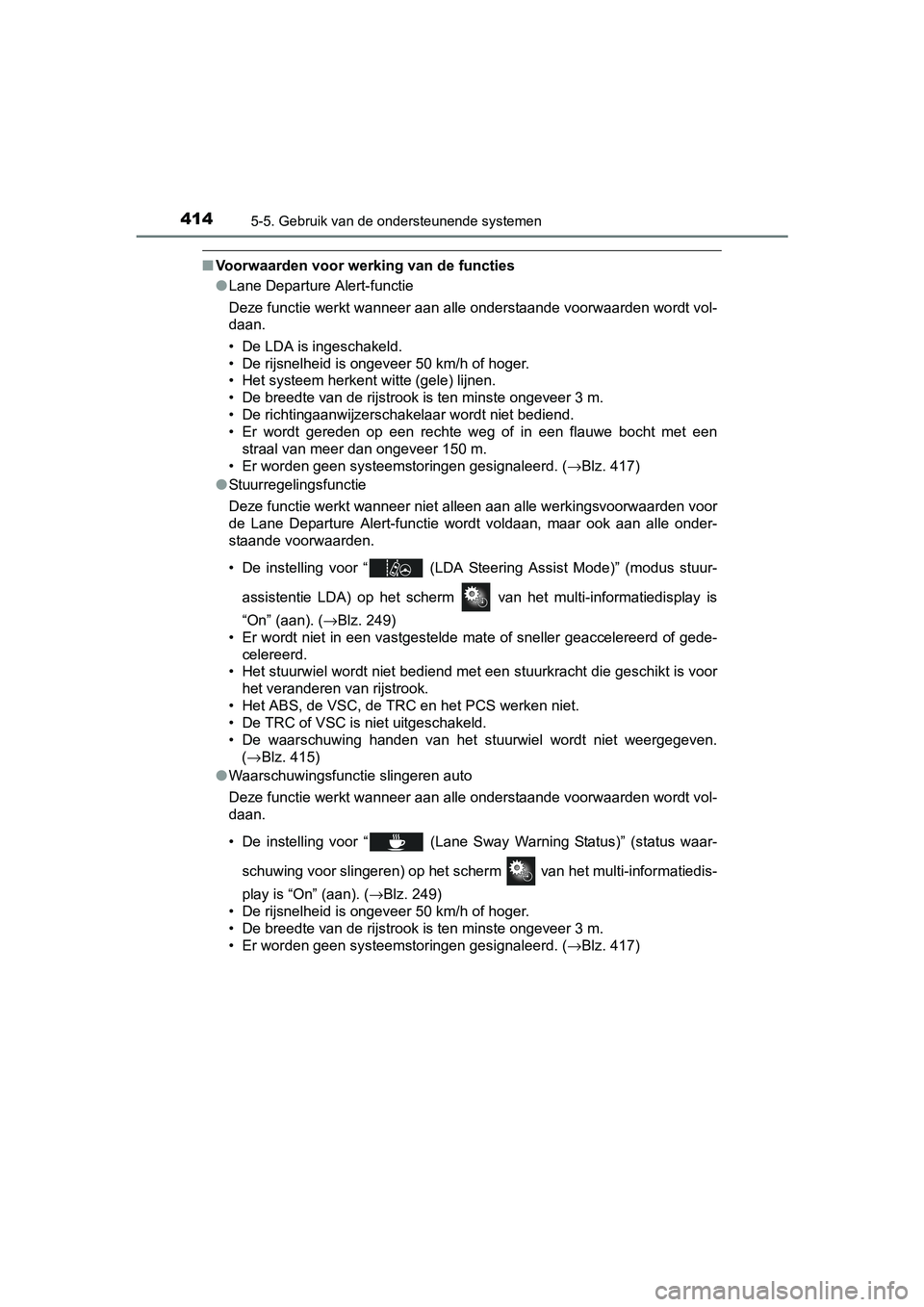

■Voorwaarden voor werking van de functies
●Lane Departure Alert-functie
Deze functie werkt wanneer aan alle onderstaande voorwaarden wo rdt vol-
daan.
• De LDA is ingeschakeld.
• De rijsnelheid is ongeveer 50 km/h of hoger.
• Het systeem herkent witte (gele) lijnen.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• De richtingaanwijzerschakelaar wordt niet bediend.
• Er wordt gereden op een rechte weg of in een flauwe bocht met een
straal van meer dan ongeveer 150 m.
• Er worden geen systeemstoringen gesignaleerd. ( →Blz. 417)
● Stuurregelingsfunctie
Deze functie werkt wanneer niet alleen aan alle werkingsvoorwaa rden voor
de Lane Departure Alert-functie wordt voldaan, maar ook aan all e onder-
staande voorwaarden.
• De instelling voor “ (LDA Steering Assist Mode)” (modus stuur-
assistentie LDA) op het scherm van het multi-informatiedisplay is
“On” (aan). ( →Blz. 249)
• Er wordt niet in een vastgestelde mate of sneller geaccelereerd of gede- celereerd.
• Het stuurwiel wordt niet bediend met een stuurkracht die gesch ikt is voor
het veranderen van rijstrook.
• Het ABS, de VSC, de TRC en het PCS werken niet.
• De TRC of VSC is niet uitgeschakeld.
• De waarschuwing handen van het stuurwiel wordt niet weergegeve n.
( → Blz. 415)
● Waarschuwingsfunctie slingeren auto
Deze functie werkt wanneer aan alle onderstaande voorwaarden wo rdt vol-
daan.
• De instelling voor “ (Lane Sway Warning Status)” (status waar-
schuwing voor slingeren) op het scherm van het multi-informati edis-
play is “On” (aan). ( →Blz. 249)
• De rijsnelheid is ongeveer 50 km/h of hoger.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• Er worden geen systeemstoringen gesignaleerd. ( →Blz. 417)
PRIUS PHV_OM_OM47C18E_(EE).book Page 414 Tuesday, January 2, 2018 2:59 PM

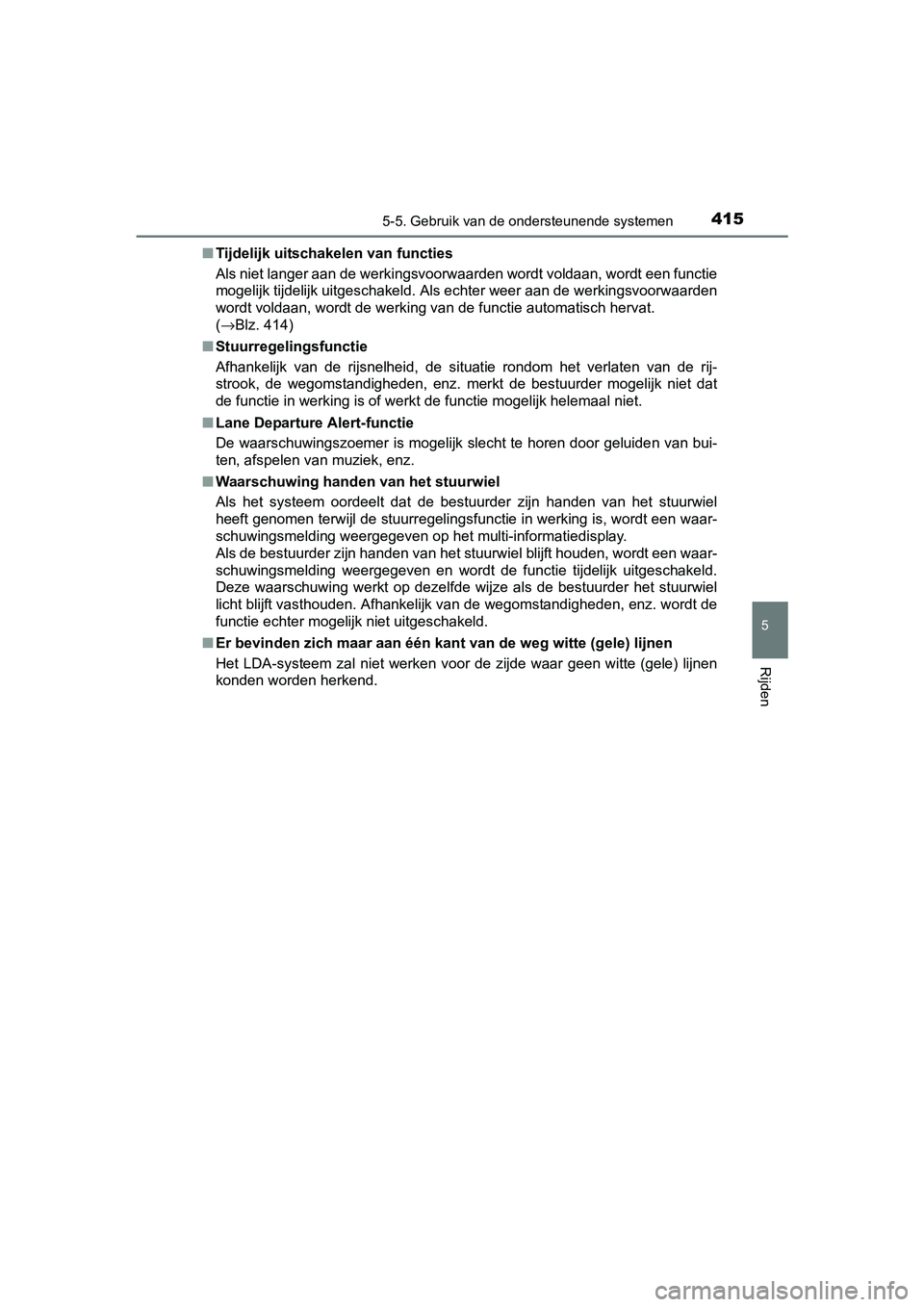

4155-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden
■Tijdelijk uitschakelen van functies
Als niet langer aan de werkingsvoorwaarden wordt voldaan, wordt een functie
mogelijk tijdelijk uitgeschakeld. Als echter weer aan de werkin gsvoorwaarden
wordt voldaan, wordt de werking van de functie automatisch herv at.
( →Blz. 414)
■ Stuurregelingsfunctie
Afhankelijk van de rijsnelheid, de situatie rondom het verlaten van de rij-
strook, de wegomstandigheden, enz. merkt de bestuurder mogelijk niet dat
de functie in werking is of werkt de functie mogelijk helemaal niet.
■ Lane Departure Alert-functie
De waarschuwingszoemer is mogelijk slecht te horen door geluide n van bui-
ten, afspelen van muziek, enz.
■ Waarschuwing handen van het stuurwiel
Als het systeem oordeelt dat de bestuurder zijn handen van het stuurwiel
heeft genomen terwijl de stuurregelingsfunctie in werking is, w ordt een waar-
schuwingsmelding weergegeven op het multi-informatiedisplay.
Als de bestuurder zijn handen van het stuurwiel blijft houden, wordt een waar-
schuwingsmelding weergegeven en wordt de functie tijdelijk uitg eschakeld.
Deze waarschuwing werkt op dezelfde wijze als de bestuurder het stuurwiel
licht blijft vasthouden. Afhankelijk van de wegomstandigheden, enz. wordt de
functie echter mogelijk niet uitgeschakeld.
■ Er bevinden zich maar aan één kant van de weg witte (gele) lijnen
Het LDA-systeem zal niet werken voor de zijde waar geen witte (gele) lijnen
konden worden herkend.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 415 Tuesday, January 2, 2018 2:59 PM

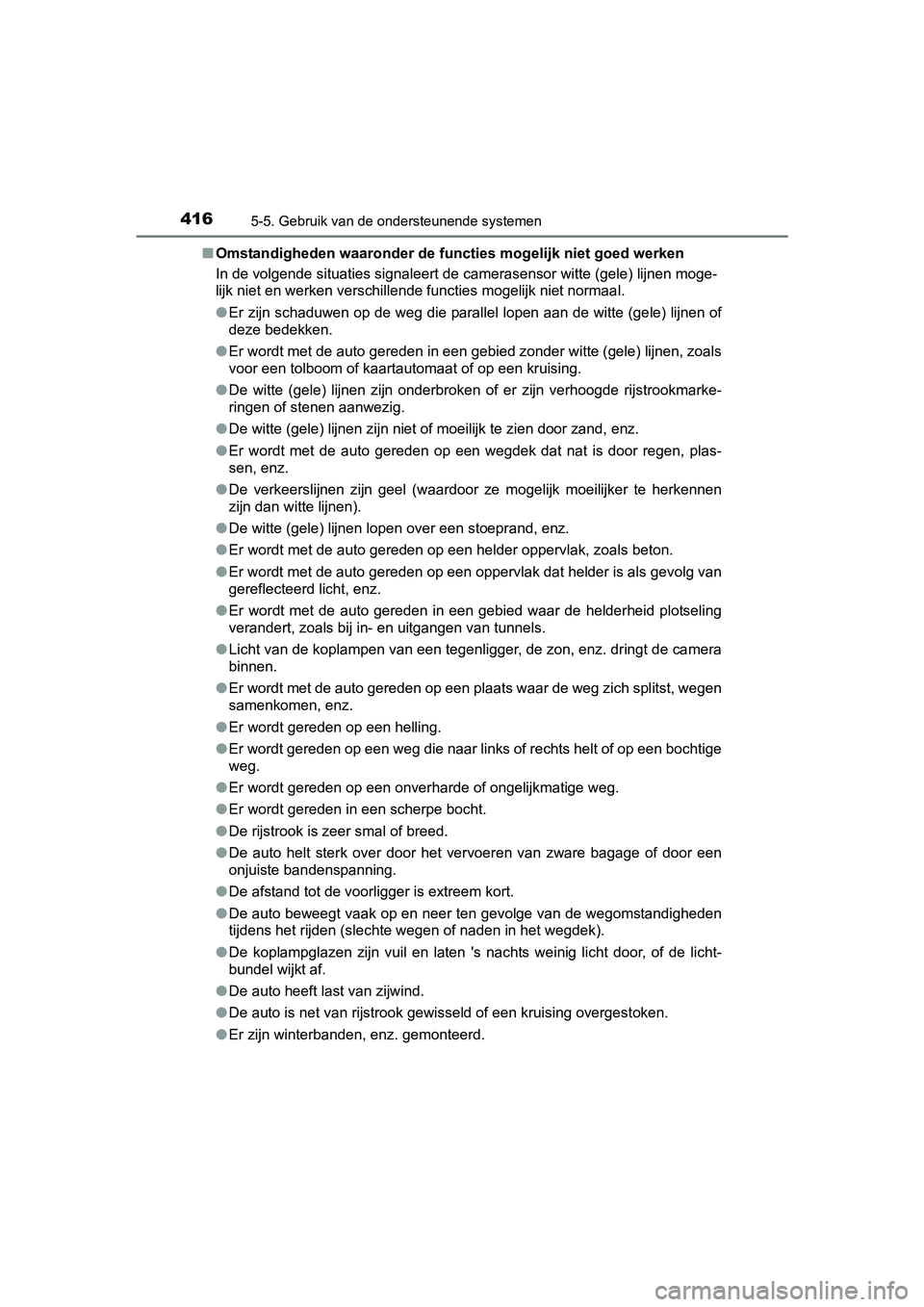

4165-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)■
Omstandigheden waaronder de functies mogelijk niet goed werken
In de volgende situaties signaleert de camerasensor witte (gele ) lijnen moge-
lijk niet en werken verschillende functies mogelijk niet normaa l.
● Er zijn schaduwen op de weg die parallel lopen aan de witte (ge le) lijnen of
deze bedekken.
● Er wordt met de auto gereden in een gebied zonder witte (gele) lijnen, zoals
voor een tolboom of kaartautomaat of op een kruising.
● De witte (gele) lijnen zijn onderbroken of er zijn verhoogde ri jstrookmarke-
ringen of stenen aanwezig.
● De witte (gele) lijnen zijn niet of moeilijk te zien door zand, enz.
● Er wordt met de auto gereden op een wegdek dat nat is door rege n, plas-
sen, enz.
● De verkeerslijnen zijn geel (waardoor ze mogelijk moeilijker te herkennen
zijn dan witte lijnen).
● De witte (gele) lijnen lopen over een stoeprand, enz.
● Er wordt met de auto gereden op een helder oppervlak, zoals bet on.
● Er wordt met de auto gereden op een oppervlak dat helder is als gevolg van
gereflecteerd licht, enz.
● Er wordt met de auto gereden in een gebied waar de helderheid plotseling
verandert, zoals bij in- en uitgangen van tunnels.
● Licht van de koplampen van een tegenligger, de zon, enz. dringt de camera
binnen.
● Er wordt met de auto gereden op een plaats waar de weg zich spl itst, wegen
samenkomen, enz.
● Er wordt gereden op een helling.
● Er wordt gereden op een weg die naar links of rechts helt of op een bochtige
weg.
● Er wordt gereden op een onverharde of ongelijkmatige weg.
● Er wordt gereden in een scherpe bocht.
● De rijstrook is zeer smal of breed.
● De auto helt sterk over door het vervoeren van zware bagage of door een
onjuiste bandenspanning.
● De afstand tot de voorligger is extreem kort.
● De auto beweegt vaak op en neer ten gevolge van de wegomstandig heden
tijdens het rijden (slechte wegen of naden in het wegdek).
● De koplampglazen zijn vuil en laten 's nachts weinig licht door , of de licht-
bundel wijkt af.
● De auto heeft last van zijwind.
● De auto is net van rijstrook gewisseld of een kruising overgest oken.
● Er zijn winterbanden, enz. gemonteerd.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 416 Tuesday, January 2, 2018 2:59 PM

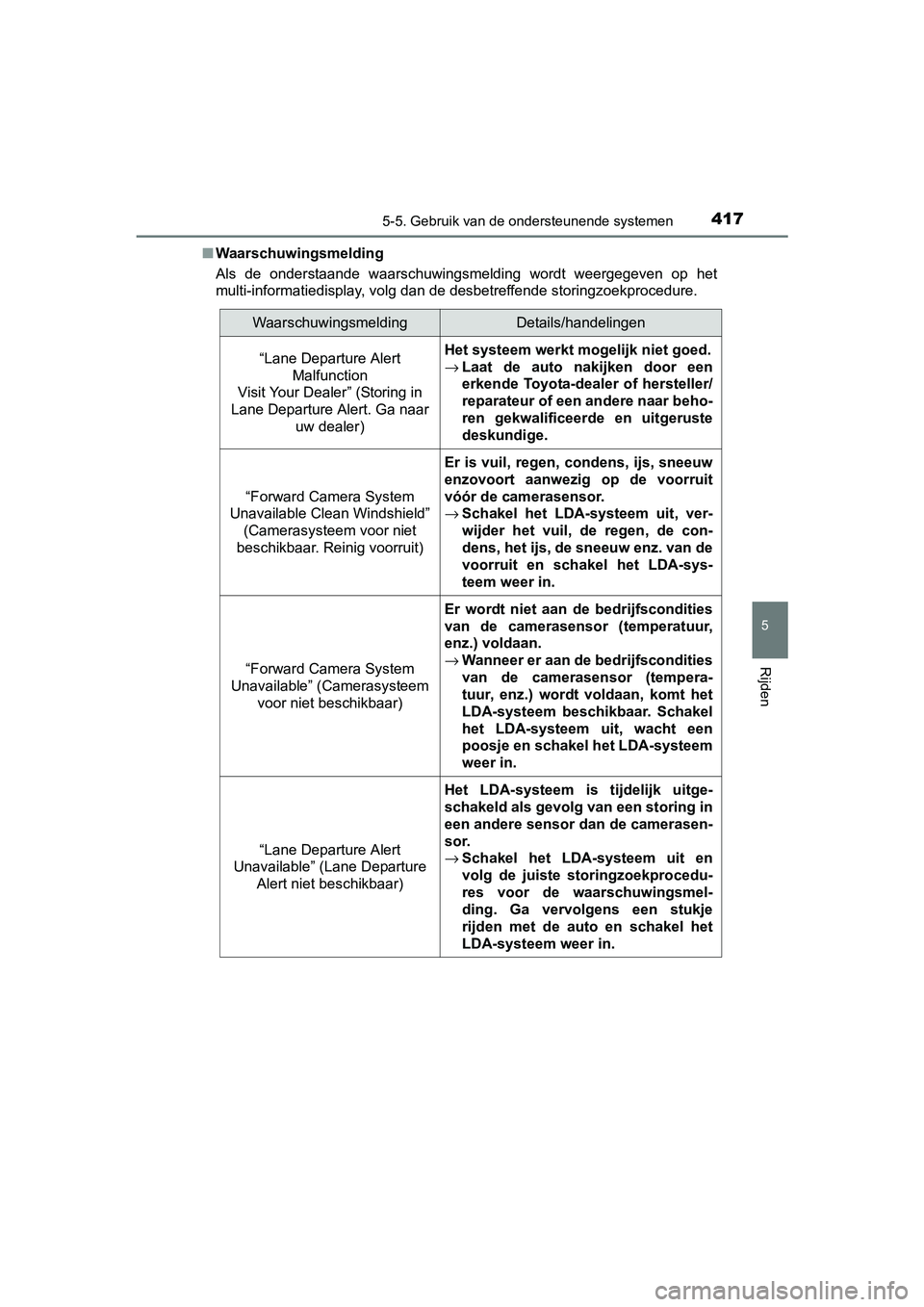

4175-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden
■Waarschuwingsmelding
Als de onderstaande waarschuwingsmelding wordt weergegeven op h et
multi-informatiedisplay, volg dan de desbetreffende storingzoek procedure.
WaarschuwingsmeldingDetails/handelingen
“Lane Departure Alert
Malfunction
Visit Your Dealer” (Storing in
Lane Departure Alert. Ga naar
uw dealer)Het systeem werkt mogelijk niet goed.
→Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
“Forward Camera System
Unavailable Clean Windshield”
(Camerasysteem voor niet
beschikbaar. Reinig voorruit)
Er is vuil, regen, condens, ijs, sneeuw
enzovoort aanwezig op de voorruit
vóór de camerasensor.
→ Schakel het LDA-systeem uit, ver-
wijder het vuil, de regen, de con-
dens, het ijs, de sneeuw enz. van de
voorruit en schakel het LDA-sys-
teem weer in.
“Forward Camera System
Unavailable” (Camerasysteem
voor niet beschikbaar)
Er wordt niet aan de bedrijfscondities
van de camerasensor (temperatuur,
enz.) voldaan.
→Wanneer er aan de bedrijfscondities
van de camerasensor (tempera-
tuur, enz.) wordt voldaan, komt het
LDA-systeem beschikbaar. Schakel
het LDA-systeem uit, wacht een
poosje en schakel het LDA-systeem
weer in.
“Lane Departure Alert
Unavailable” (Lane Departure Alert niet beschikbaar)
Het LDA-systeem is tijdelijk uitge-
schakeld als gevolg van een storing in
een andere sensor dan de camerasen-
sor.
→Schakel het LDA-systeem uit en
volg de juiste storingzoekprocedu-
res voor de waarschuwingsmel-
ding. Ga vervolgens een stukje
rijden met de auto en schakel het
LDA-systeem weer in.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 417 Tuesday, January 2, 2018 2:59 PM

4185-5. Gebruik van de ondersteunende systemen

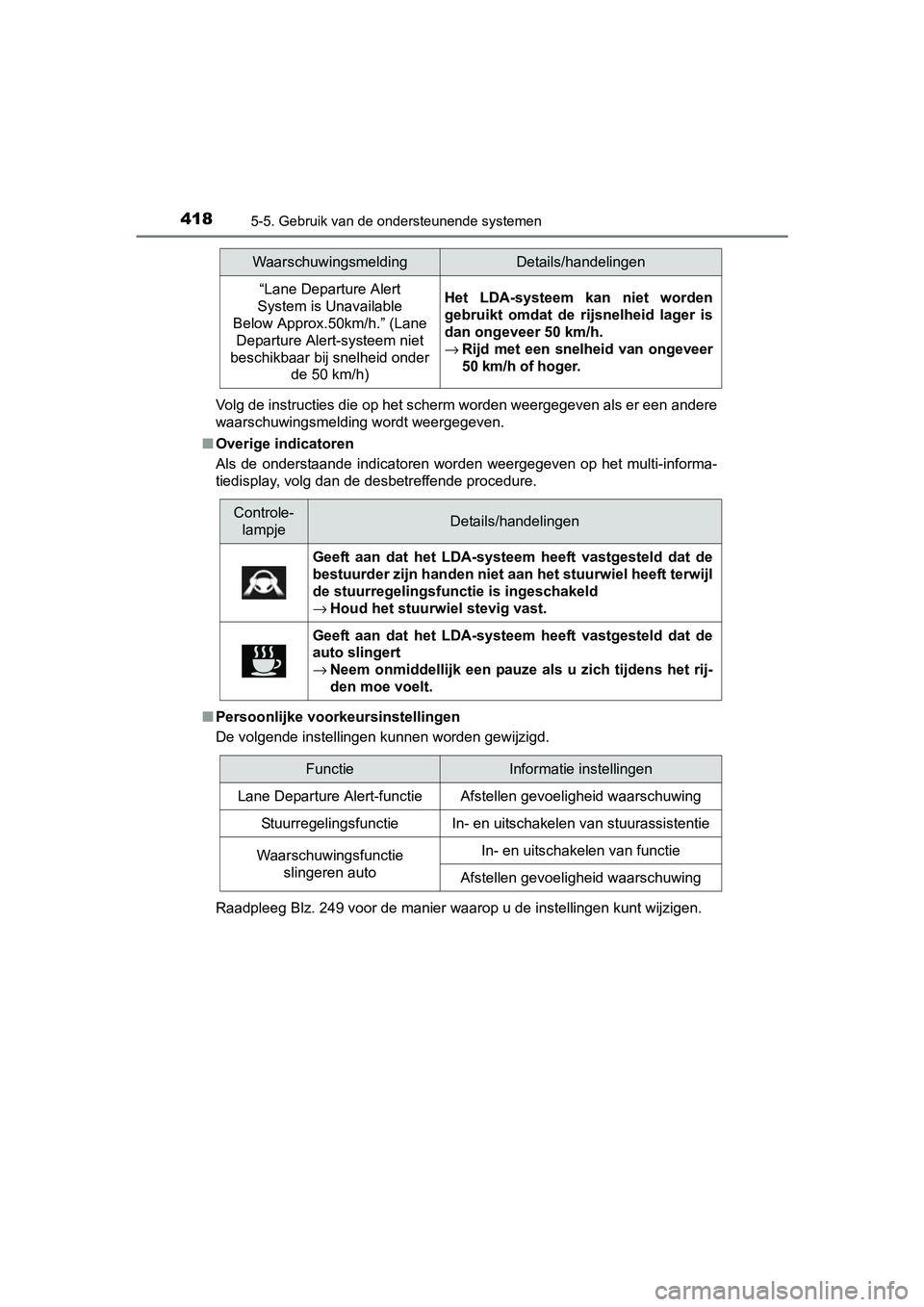

PRIUS PHV_OM_OM47C18E_(EE)Volg de instructies die op het scherm worden weergegeven als er een andere
waarschuwingsmelding wordt weergegeven.
■ Overige indicatoren
Als de onderstaande indicatoren worden weergegeven op het multi -informa-
tiedisplay, volg dan de desbetreffende procedure.
■ Persoonlijke voorkeursinstellingen
De volgende instellingen kunnen worden gewijzigd.
Raadpleeg Blz. 249 voor de manier waarop u de instellingen kunt wijzigen.
“Lane Departure Alert
System is Unavailable
Below Approx.50km/h.” (Lane
Departure Alert-systeem niet
beschikbaar bij snelheid onder de 50 km/h) Het LDA-systeem kan niet worden
gebruikt omdat de rijsnelheid lager is
dan ongeveer 50 km/h.
→Rijd met een snelheid van ongeveer
50 km/h of hoger.
WaarschuwingsmeldingDetails/handelingen
Controle-
lampjeDetails/handelingen
Geeft aan dat het LDA-systeem heeft vastgesteld dat de
bestuurder zijn handen niet aan het stuurwiel heeft terwijl
de stuurregelingsfunctie is ingeschakeld
→ Houd het stuurwiel stevig vast.
Geeft aan dat het LDA-systeem heeft vastgesteld dat de
auto slingert
→Neem onmiddellijk een pauze als u zich tijdens het rij-
den moe voelt.
FunctieInformatie instellingen
Lane Departure Alert-functieAfstellen gevoeligheid waarschuwing
StuurregelingsfunctieIn- en uitschakelen van stuurassistentie
Waarschuwingsfunctie
slingeren autoIn- en uitschakelen van functie
Afstellen gevoeligheid waarschuwing
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 418 Tuesday, January 2, 2018 2:59 PM

4195-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden

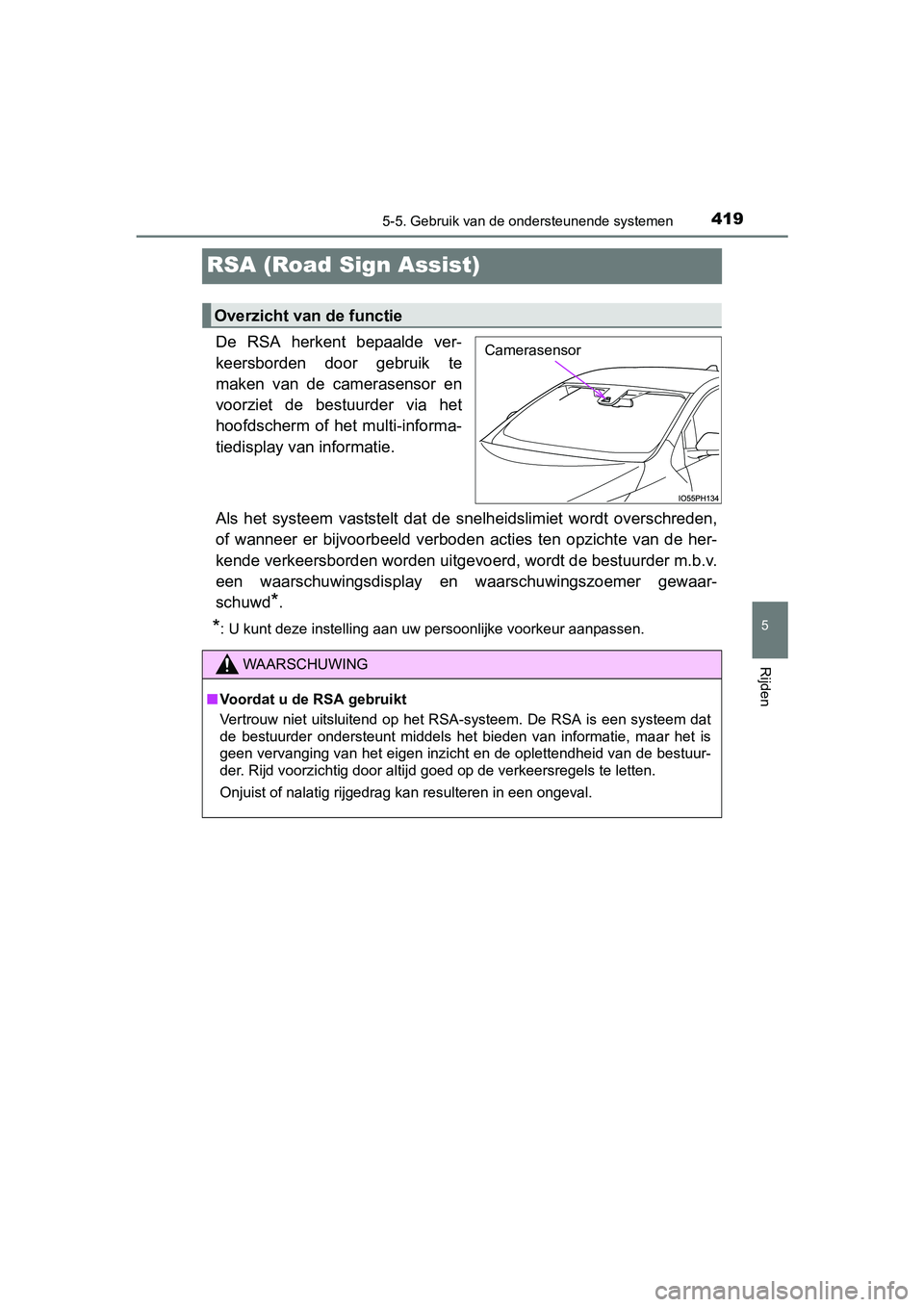

RSA (Road Sign Assist)
De RSA herkent bepaalde ver-
keersborden door gebruik te
maken van de camerasensor en
voorziet de bestuurder via het
hoofdscherm of het multi-informa-
tiedisplay van informatie.
Als het systeem vaststelt dat de snelheidslimiet wordt overschreden,
of wanneer er bijvoorbeeld verbode n acties ten opzichte van de her-
kende verkeersborden worden uitgevoerd, wordt de bestuurder m.b .v.
een waarschuwingsdisplay en w aarschuwingszoemer gewaar-
schuwd
*.
*: U kunt deze instelling aan uw persoonlijke voorkeur aanpassen.
Overzicht van de functie
Camerasensor
WAARSCHUWING
■ Voordat u de RSA gebruikt
Vertrouw niet uitsluitend op het RSA-systeem. De RSA is een sys teem dat
de bestuurder ondersteunt middels het bieden van informatie, ma ar het is
geen vervanging van het eigen inzicht en de oplettendheid van d e bestuur-
der. Rijd voorzichtig door altijd goed op de verkeersregels te letten.
Onjuist of nalatig rijgedrag kan resulteren in een ongeval.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 419 Tuesday, January 2, 2018 2:59 PM
