401-1. Voor een veilig gebruik
PRIUS PHV_OM_OM47C18E_(EE)
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierbo-
ven afgebeeld. Het SRS -airbagsysteem wordt aangestuurd door de
airbag-ECU. Bij het activeren v an de airbags zorgt een chemisch e
reactie in de ontstekingsmechanismen ervoor dat de airbags snel
gevuld worden met niet-giftig gas om de beweging van de inzitte nden
te helpen beperken.
Onderdelen SRS-airbagsysteem
IO11PH027
Sensoren frontale aanrijding
Waarschuwingslampje SRS en
controlelampje PASSENGER
AIR BAG
Aan/uit-schakelaar airbag
Voorpassagiersairbag
Sensoren aanrijding opzij (voor)
Sensoren aanrijding opzij (voor-
portier)
Gordelspanners en spankracht-
begrenzers Side airbags
Curtain airbags
Sensoren aanrijding opzij
(achter)
Positiesensor bestuurders-
stoel
Bestuurdersairbag
Knie-airbag bestuurder
Airbag-ECU1
2
3
4
5
6
7
8
9
10
11
12
13
14
PRIUS PHV_OM_OM47C18E_(EE).book Page 40 Tuesday, January 2, 2
018 2:59 PM

411-1. Voor een veilig gebruik
1
PRIUS PHV_OM_OM47C18E_(EE)
Veiligheid en beveiliging

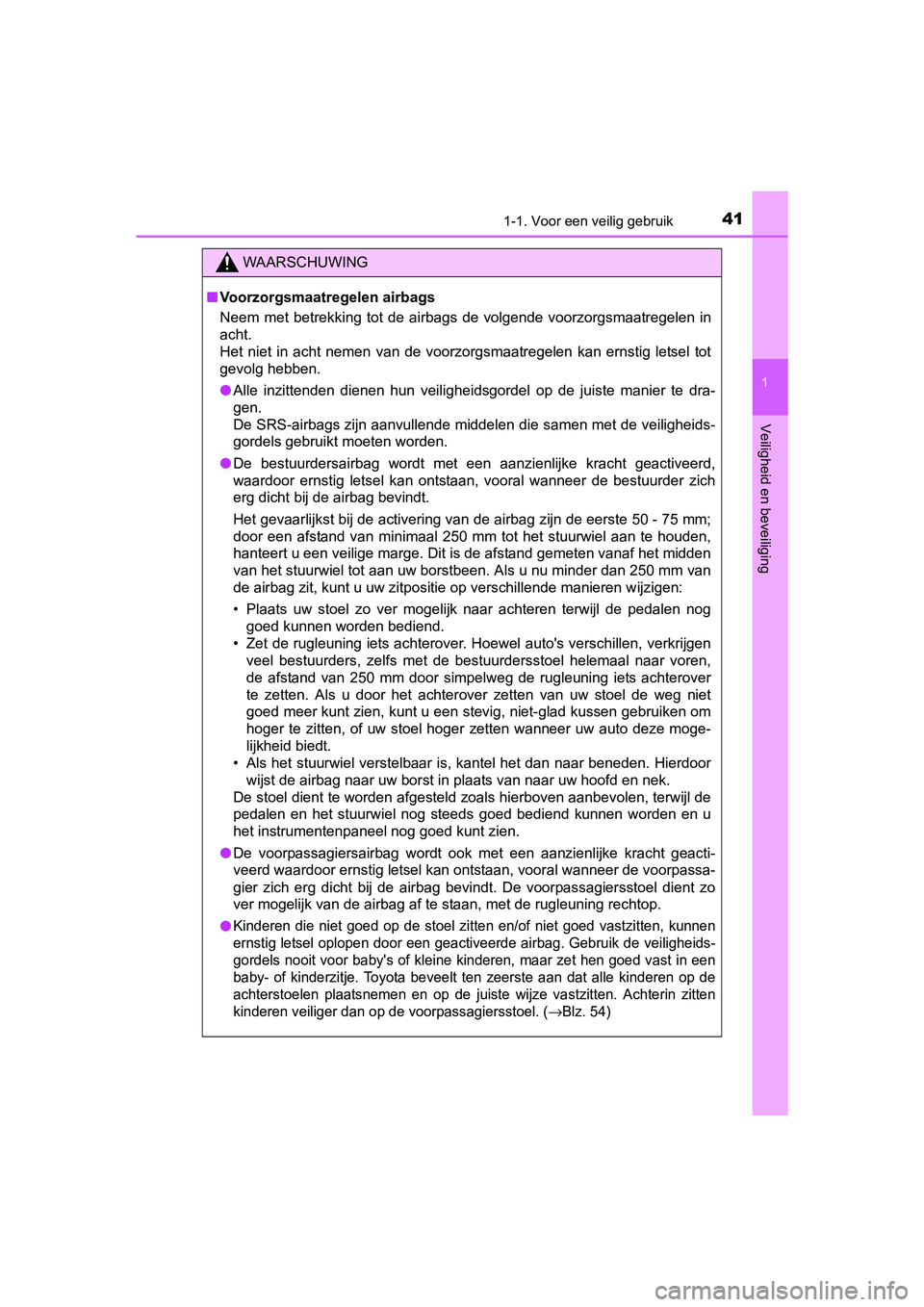

WAARSCHUWING
■Voorzorgsmaatregelen airbags
Neem met betrekking tot de airbags de volgende voorzorgsmaatreg elen in
acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
● Alle inzittenden dienen hun veiligheidsgordel op de juiste mani er te dra-
gen.
De SRS-airbags zijn aanvullende middelen die samen met de veili gheids-
gordels gebruikt moeten worden.
● De bestuurdersairbag wordt met een aanzienlijke kracht geactive erd,
waardoor ernstig letsel kan ontstaan, vooral wanneer de bestuur der zich
erg dicht bij de airbag bevindt.
Het gevaarlijkst bij de activering van de airbag zijn de eerste 50 - 75 mm;
door een afstand van minimaal 250 mm tot het stuurwiel aan te houden,
hanteert u een veilige marge. Dit is de afstand gemeten vanaf het midden
van het stuurwiel tot aan uw borstbeen. Als u nu minder dan 250 mm van
de airbag zit, kunt u uw zitpositie op verschillende manieren w ijzigen:
• Plaats uw stoel zo ver mogelijk naar achteren terwijl de pedal en nog
goed kunnen worden bediend.
• Zet de rugleuning iets achterover. Hoewel auto's verschillen, verkrijgen
veel bestuurders, zelfs met de bestuurdersstoel helemaal naar voren,
de afstand van 250 mm door simpelweg de rugleuning iets achtero ver
te zetten. Als u door het achterover zetten van uw stoel de weg niet
goed meer kunt zien, kunt u een stevig, niet-glad kussen gebruiken om
hoger te zitten, of uw stoel hoger zetten wanneer uw auto deze moge-
lijkheid biedt.
• Als het stuurwiel verstelbaar is, kantel het dan naar beneden. Hierdoor
wijst de airbag naar uw borst in plaats van naar uw hoofd en ne k.
De stoel dient te worden afgesteld zoals hierboven aanbevolen, terwijl de
pedalen en het stuurwiel nog steeds goed bediend kunnen worden en u
het instrumentenpaneel nog goed kunt zien.
● De voorpassagiersairbag wordt ook met een aanzienlijke kracht g eacti-
veerd waardoor ernstig letsel kan ontstaan, vooral wanneer de v oorpassa-
gier zich erg dicht bij de airbag bevindt. De voorpassagierssto el dient zo
ver mogelijk van de airbag af te staan, met de rugleuning rechtop.
●
Kinderen die niet goed op de stoel zitten en/of niet goed vastz itten, kunnen
ernstig letsel oplopen door een geactiveerde airbag. Gebruik de veiligheids-
gordels nooit voor baby's of klei ne kinderen, maar zet hen goed vast in een
baby- of kinderzitje. Toyota beveelt ten zeerste aan dat alle kinderen op de
achterstoelen plaatsnemen en op de juiste wijze vastzitten. Ach terin zitten
kinderen veiliger d an op de voorpass agiersstoel. (
→Blz. 54)
PRIUS PHV_OM_OM47C18E_(EE).book Page 41 Tuesday, January 2, 2 018 2:59 PM

421-1. Voor een veilig gebruik
PRIUS PHV_OM_OM47C18E_(EE)

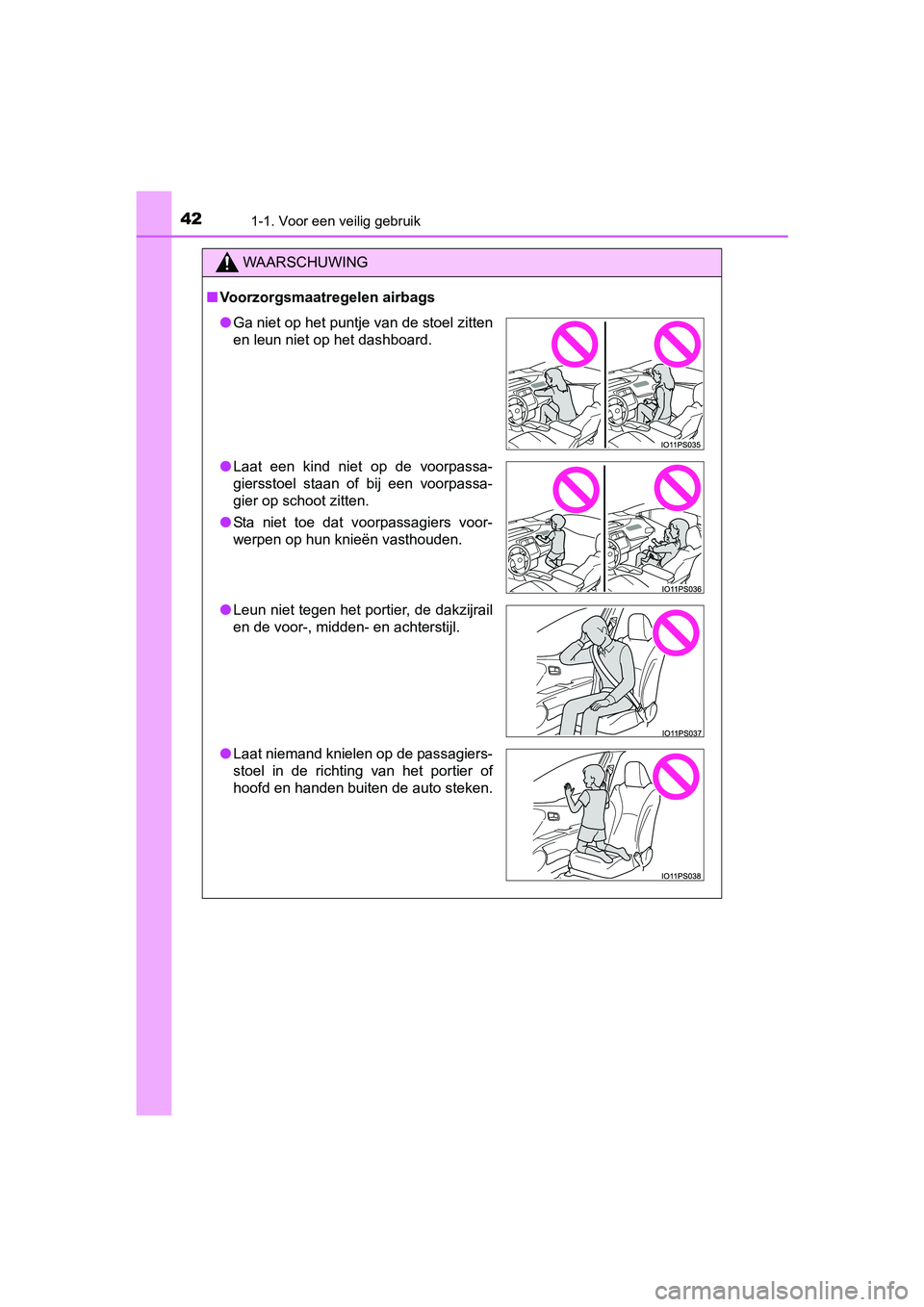

WAARSCHUWING
■Voorzorgsmaatregelen airbags
● Ga niet op het puntje van de stoel zitten
en leun niet op het dashboard.
● Laat een kind niet op de voorpassa-
giersstoel staan of bij een voorpassa-
gier op schoot zitten.
● Sta niet toe dat voorpassagiers voor-
werpen op hun knieën vasthouden.
● Leun niet tegen het portier, de dakzijrail
en de voor-, midden- en achterstijl.
● Laat niemand knielen op de passagiers-
stoel in de richting van het portier of
hoofd en handen buiten de auto steken.
PRIUS PHV_OM_OM47C18E_(EE).book Page 42 Tuesday, January 2, 2 018 2:59 PM

431-1. Voor een veilig gebruik
1
PRIUS PHV_OM_OM47C18E_(EE)
Veiligheid en beveiliging

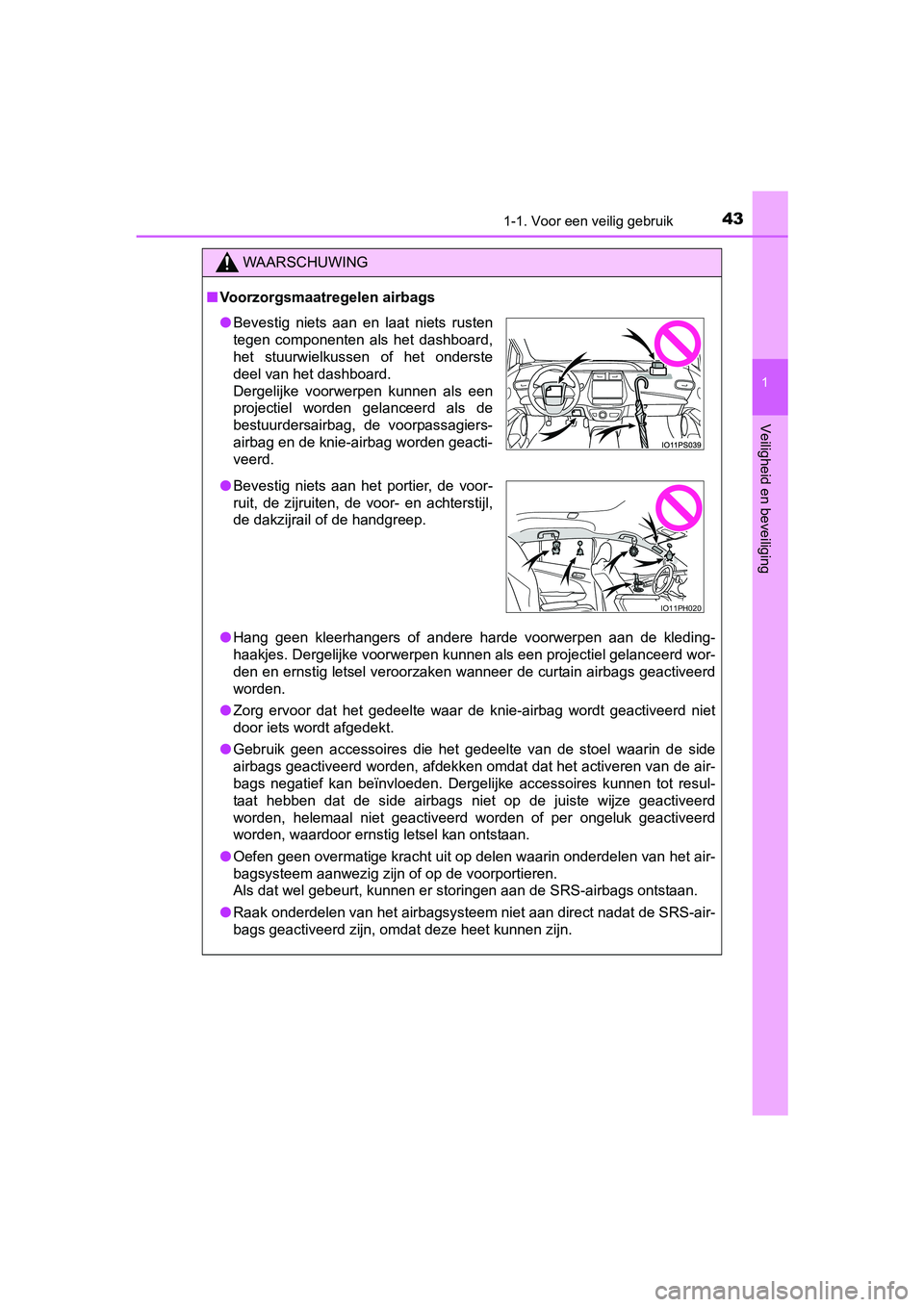

WAARSCHUWING
■Voorzorgsmaatregelen airbags
● Hang geen kleerhangers of andere harde voorwerpen aan de kleding-
haakjes. Dergelijke voorwerpen kunnen als een projectiel gelanceerd wor-
den en ernstig letsel veroorzaken wanneer de curtain airbags ge activeerd
worden.
● Zorg ervoor dat het gedeelte waar de knie-airbag wordt geactive erd niet
door iets wordt afgedekt.
● Gebruik geen accessoires die het gedeelte van de stoel waarin d e side
airbags geactiveerd worden, afdekken omdat dat het activeren va n de air-
bags negatief kan beïnvloeden. Dergelijke accessoires kunnen to t resul-
taat hebben dat de side airbags niet op de juiste wijze geactiv eerd
worden, helemaal niet geactiveerd worden of per ongeluk geactiv eerd
worden, waardoor ernstig letsel kan ontstaan.
● Oefen geen overmatige kracht uit op delen waarin onderdelen van het air-
bagsysteem aanwezig zijn of op de voorportieren.
Als dat wel gebeurt, kunnen er storingen aan de SRS-airbags ont staan.
● Raak onderdelen van het airbagsysteem niet aan direct nadat de SRS-air-
bags geactiveerd zijn, omdat deze heet kunnen zijn.
● Bevestig niets aan en laat niets rusten
tegen componenten als het dashboard,
het stuurwielkussen of het onderste
deel van het dashboard.
Dergelijke voorwerpen kunnen als een
projectiel worden gelanceerd als de
bestuurdersairbag, de voorpassagiers-
airbag en de knie-airbag worden geacti-
veerd.
● Bevestig niets aan het portier, de voor-
ruit, de zijruiten, de voor- en achterstijl,
de dakzijrail of de handgreep.
IO11PH020
PRIUS PHV_OM_OM47C18E_(EE).book Page 43 Tuesday, January 2, 2 018 2:59 PM

441-1. Voor een veilig gebruik
PRIUS PHV_OM_OM47C18E_(EE)
WAARSCHUWING
■Voorzorgsmaatregelen airbags
● Als u na het activeren van de SRS-airbags moeilijkheden met de ademha-
ling ondervindt, open dan een portier of zijruit om frisse lucht binnen te
laten of verlaat de auto als u dat op een veilige manier kunt doen. Als er
poederdeeltjes op uw huid zijn terechtgekomen, was deze er dan zo snel
mogelijk af om huidirritatie te voorkomen.
● Als de delen van de auto waarin airbags ondergebracht zijn, zoa ls het
stuurwielkussen en de bekleding van de voor- en achterstijlen, beschadigd
of gescheurd zijn, laat deze dan vervangen door een erkende Toy ota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali ficeerde en
uitgeruste deskundige.
■
Wijzigingen aan en afvoeren van onderdelen van het SRS-airbagsysteem
Voer uw auto niet af en voer geen van onderstaande veranderinge n uit zon-
der eerst een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige te raadplegen. De
airbags kunnen defect raken of per ongeluk worden geactiveerd ( opgebla-
zen), waardoor ernstig letsel kan ontstaan.
● Plaatsen, verwijderen, demonteren en repareren van de airbags
● Reparatie, aanpassing, verwijder ing of vervanging van stuurwiel, instru-
mentenpaneel, dashboard, stoelen of stoelbekleding, voor-, midd en- en
achterstijlen, dakzijrails, voorportierpanelen, voorportierbekleding of luid-
sprekers in de voorportieren
● Aanpassing van het voorportierpaneel (bijvoorbeeld een gat erin maken)
● Reparaties of wijzigingen aan het voorspatbord, de voorbumper o f de zij-
kant van het passagierscompartiment
● Plaatsen van een bullbar, sneeuwploeg of lier
● Wijzigingen aan de wielophanging van de auto
● Plaatsen van elektronische apparatuur als een mobiele tweewegra dio
(zend-/ontvanginstallatie) of CD-speler
● Wijzigingen aan de auto ten behoeve van mindervaliden
PRIUS PHV_OM_OM47C18E_(EE).book Page 44 Tuesday, January 2, 2 018 2:59 PM

451-1. Voor een veilig gebruik
1
PRIUS PHV_OM_OM47C18E_(EE)
Veiligheid en beveiliging

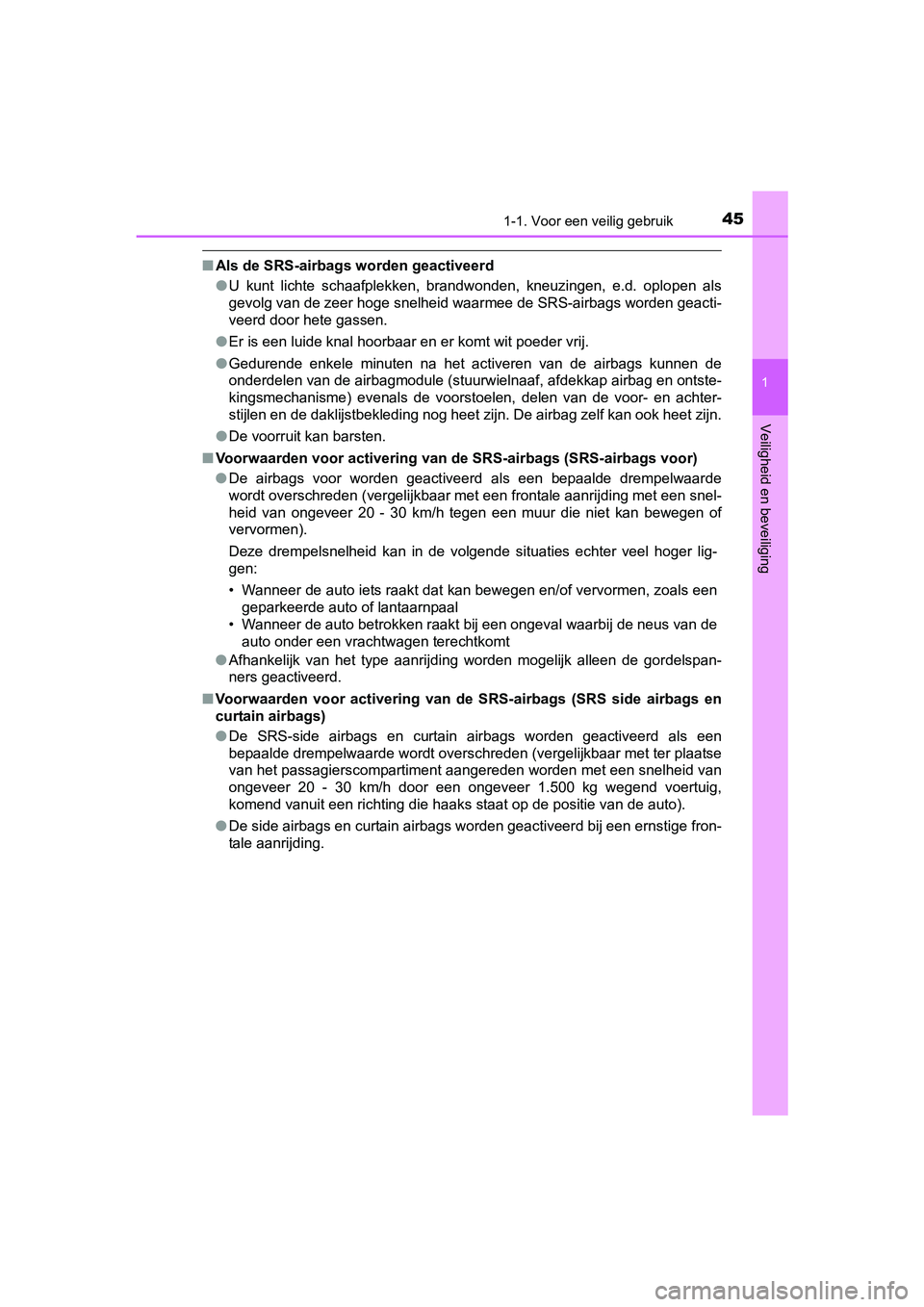

■Als de SRS-airbags worden geactiveerd
●U kunt lichte schaafplekken, brandwonden, kneuzingen, e.d. oplo pen als
gevolg van de zeer hoge snelheid waarmee de SRS-airbags worden geacti-
veerd door hete gassen.
● Er is een luide knal hoorbaar en er komt wit poeder vrij.
● Gedurende enkele minuten na het activeren van de airbags kunnen de
onderdelen van de airbagmodule (stuurwielnaaf, afdekkap airbag en ontste-
kingsmechanisme) evenals de voorstoelen, delen van de voor- en achter-
stijlen en de daklijstbekleding nog heet zijn. De airbag zelf k an ook heet zijn.
● De voorruit kan barsten.
■ Voorwaarden voor activering van d e SRS-airbags (SRS-airbags voor)
● De airbags voor worden geactiveerd als een bepaalde drempelwaar de
wordt overschreden (vergelijkbaar met een frontale aanrijding m et een snel-
heid van ongeveer 20 - 30 km/h tegen een muur die niet kan bewegen of
vervormen).
Deze drempelsnelheid kan in de volgende situaties echter veel hoger lig-
gen:
• Wanneer de auto iets raakt dat kan bewegen en/of vervormen, zo als een
geparkeerde auto of lantaarnpaal
• Wanneer de auto betrokken raakt bij een ongeval waarbij de neus van de
auto onder een vrachtwagen terechtkomt
● Afhankelijk van het type aanrijding worden mogelijk alleen de g ordelspan-
ners geactiveerd.
■ Voorwaarden voor activering van de SRS-airbags (SRS side airbag s en
curtain airbags)
● De SRS-side airbags en curtain airbags worden geactiveerd als e en
bepaalde drempelwaarde wordt ov erschreden (vergelijkbaar met ter plaatse
van het passagierscompartiment aangereden worden met een snelhe id van
ongeveer 20 - 30 km/h door een ongeveer 1.500 kg wegend voertui g,
komend vanuit een richting die haaks staat op de positie van de auto).
● De side airbags en curtain airbags worden geactiveerd bij een e rnstige fron-
tale aanrijding.
PRIUS PHV_OM_OM47C18E_(EE).book Page 45 Tuesday, January 2, 2 018 2:59 PM

461-1. Voor een veilig gebruik
PRIUS PHV_OM_OM47C18E_(EE)■

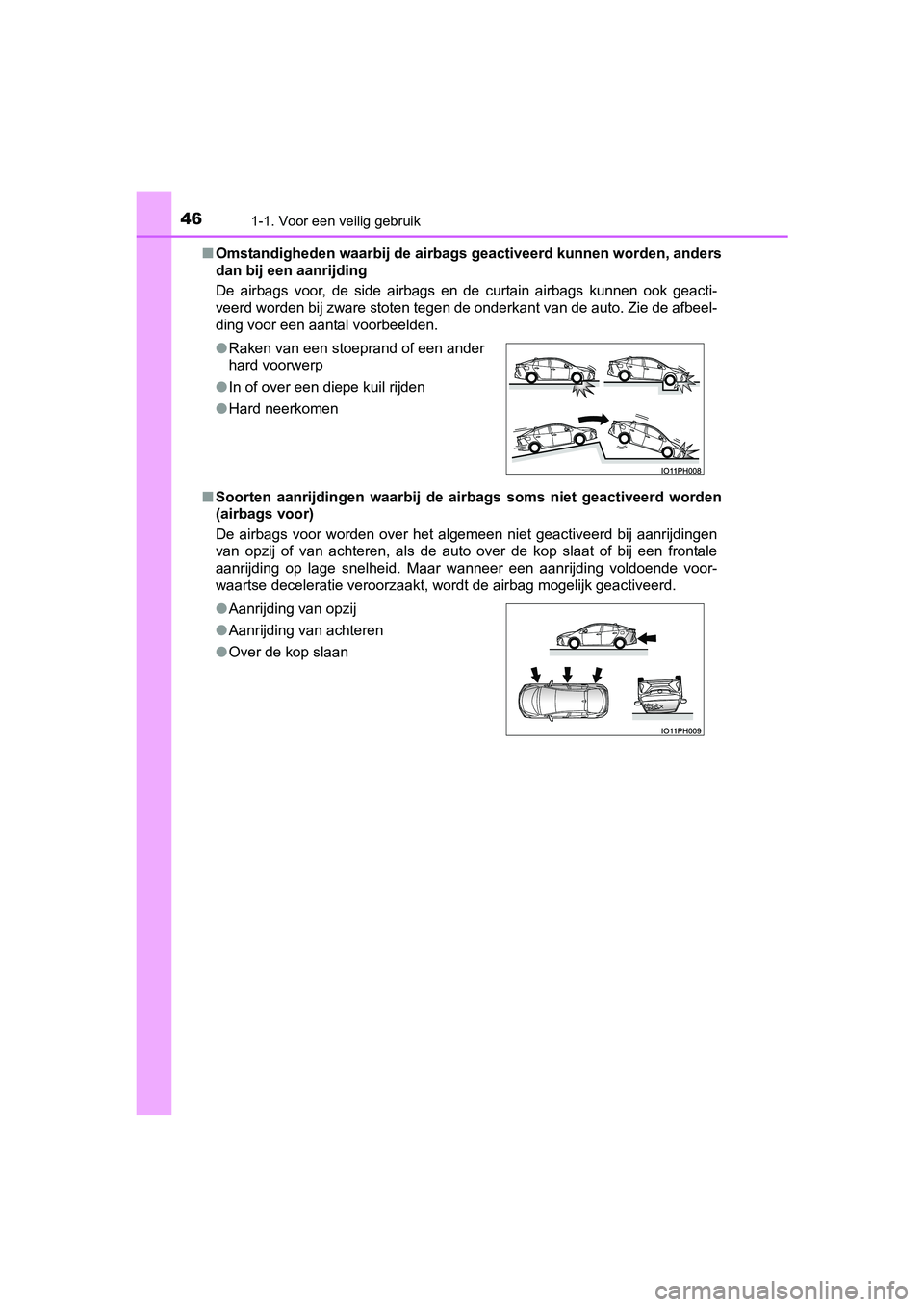

Omstandigheden waarbij de airbags geactiveerd kunnen worden, an ders
dan bij een aanrijding
De airbags voor, de side airbags en de curtain airbags kunnen o ok geacti-
veerd worden bij zware stoten tegen de onderkant van de auto. Z ie de afbeel-
ding voor een aantal voorbeelden.
■ Soorten aanrijdingen waarbij de airbags soms niet geactiveerd w orden
(airbags voor)
De airbags voor worden over het algemeen niet geactiveerd bij a anrijdingen
van opzij of van achteren, als de auto over de kop slaat of bij een frontale
aanrijding op lage snelheid. Maar wanneer een aanrijding voldoende voor-
waartse deceleratie veroorzaakt, wordt de airbag mogelijk geact iveerd.
●
Raken van een stoeprand of een ander
hard voorwerp
● In of over een diepe kuil rijden
● Hard neerkomen
● Aanrijding van opzij
● Aanrijding van achteren
● Over de kop slaan
PRIUS PHV_OM_OM47C18E_(EE).book Page 46 Tuesday, January 2, 2 018 2:59 PM

471-1. Voor een veilig gebruik
1
PRIUS PHV_OM_OM47C18E_(EE)
Veiligheid en beveiliging

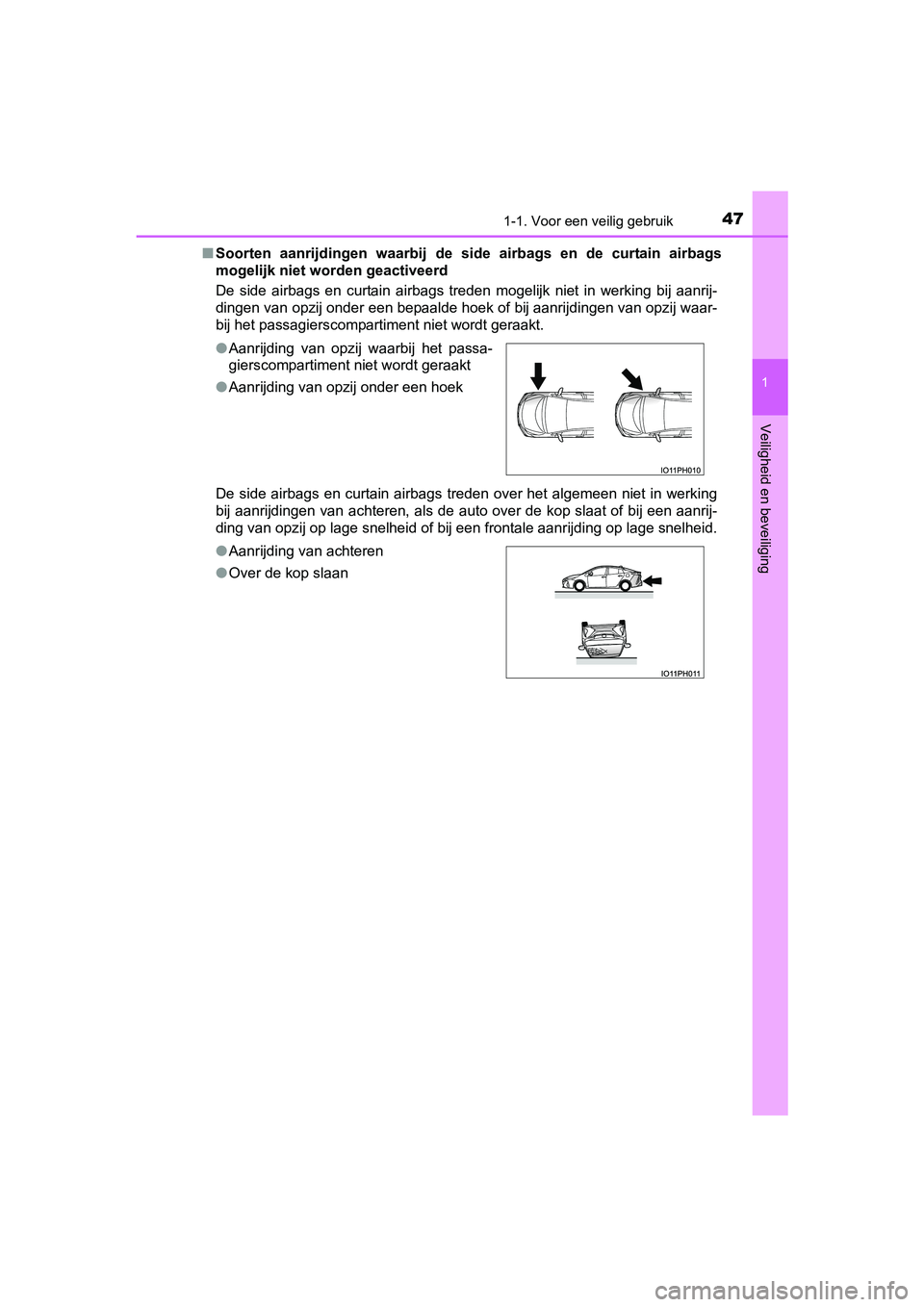

■Soorten aanrijdingen waarbij de side airbags en de curtain airbags
mogelijk niet worden geactiveerd
De side airbags en curtain airbags treden mogelijk niet in werking bij aanrij-
dingen van opzij onder een bepaalde hoek of bij aanrijdingen van opzij waar-
bij het passagierscompartiment niet wordt geraakt.
De side airbags en curtain airbags treden over het algemeen niet in werking
bij aanrijdingen van achteren, als de auto over de kop slaat of bij een aanrij-
ding van opzij op lage snelheid of bij een frontale aanrijding op lage snelheid.
●
Aanrijding van opzij waarbij het passa-
gierscompartiment niet wordt geraakt
● Aanrijding van opzij onder een hoek
● Aanrijding van achteren
● Over de kop slaan
PRIUS PHV_OM_OM47C18E_(EE).book Page 47 Tuesday, January 2, 2 018 2:59 PM

481-1. Voor een veilig gebruik
PRIUS PHV_OM_OM47C18E_(EE)■

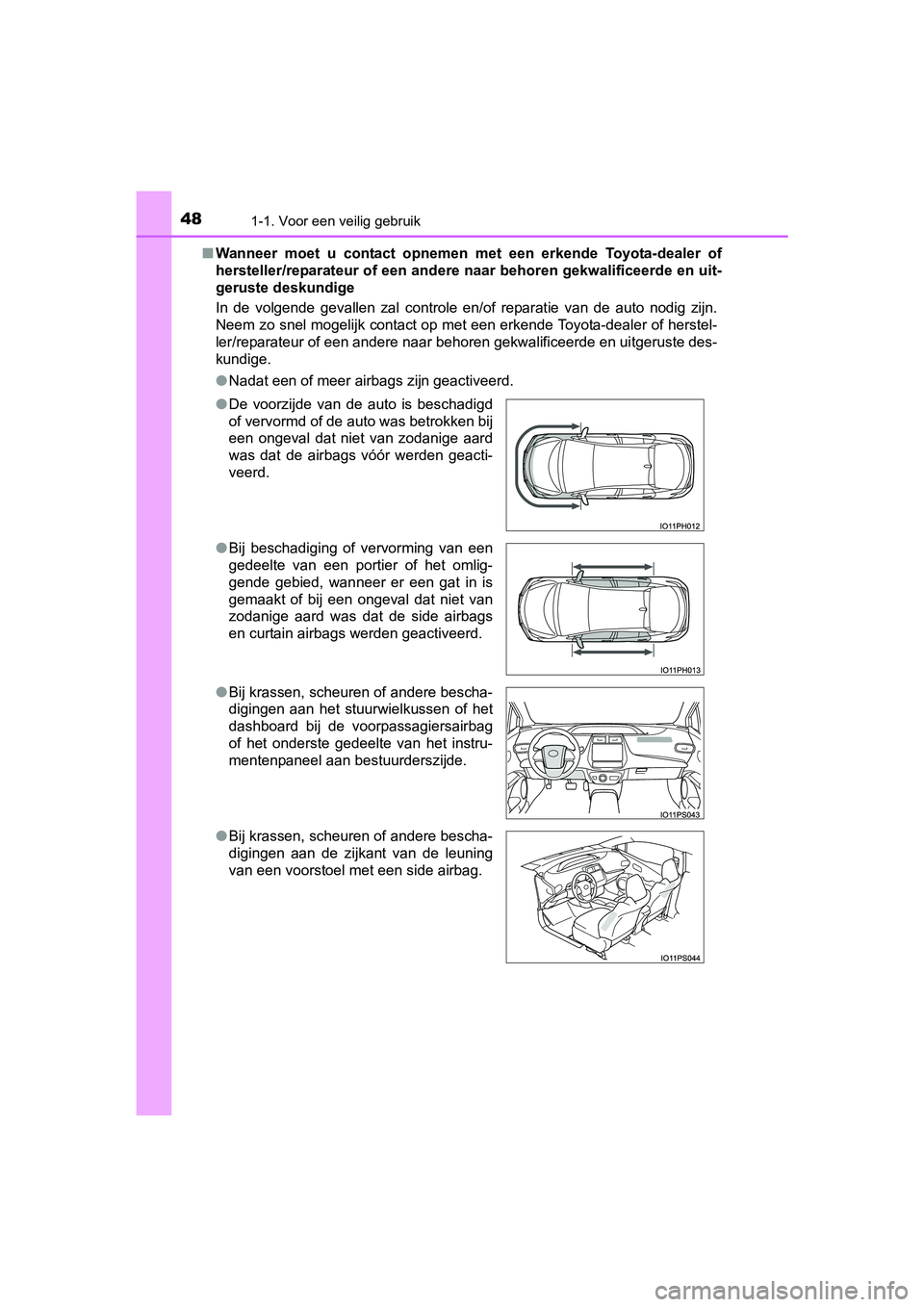

Wanneer moet u contact opnemen met een erkende Toyota-dealer of
hersteller/reparateur of een and ere naar behoren gekwalificeerd e en uit-
geruste deskundige
In de volgende gevallen zal controle en/of reparatie van de aut o nodig zijn.
Neem zo snel mogelijk contact op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste des-
kundige.
● Nadat een of meer airbags zijn geactiveerd.
● De voorzijde van de auto is beschadigd
of vervormd of de auto was betrokken bij
een ongeval dat niet van zodanige aard
was dat de airbags vóór werden geacti-
veerd.
● Bij beschadiging of vervorming van een
gedeelte van een portier of het omlig-
gende gebied, wanneer er een gat in is
gemaakt of bij een ongeval dat niet van
zodanige aard was dat de side airbags
en curtain airbags werden geactiveerd.
● Bij krassen, scheuren of andere bescha-
digingen aan het stuurwielkussen of het
dashboard bij de voorpassagiersairbag
of het onderste gedeelte van het instru-
mentenpaneel aan bestuurderszijde.
● Bij krassen, scheuren of andere bescha-
digingen aan de zijkant van de leuning
van een voorstoel met een side airbag.
PRIUS PHV_OM_OM47C18E_(EE).book Page 48 Tuesday, January 2, 2 018 2:59 PM

491-1. Voor een veilig gebruik
1
PRIUS PHV_OM_OM47C18E_(EE)
Veiligheid en beveiliging

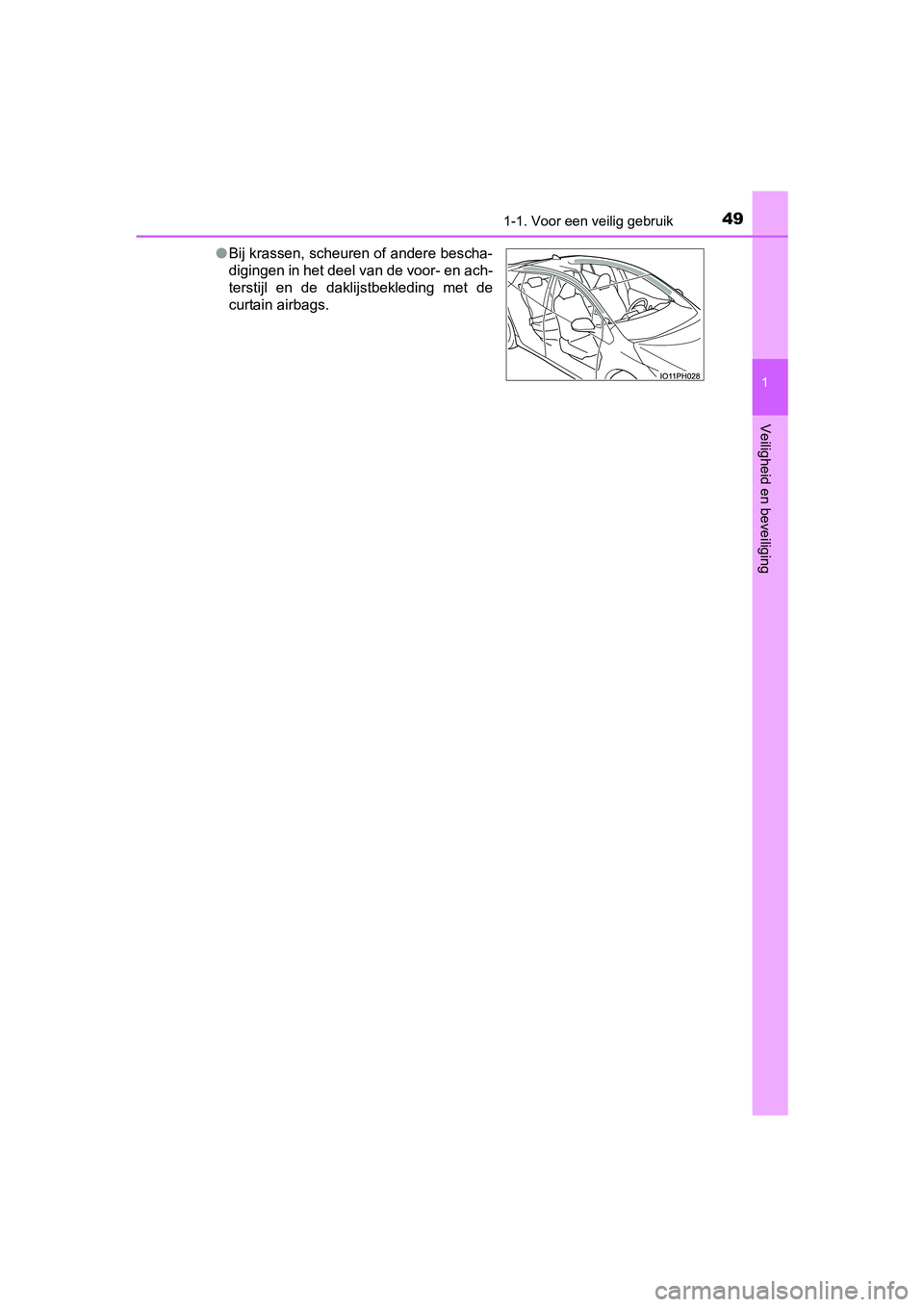

●Bij krassen, scheuren of andere bescha-
digingen in het deel van de voor- en ach-
terstijl en de daklijstbekleding met de
curtain airbags.
PRIUS PHV_OM_OM47C18E_(EE).book Page 49 Tuesday, January 2, 2 018 2:59 PM
