2613. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

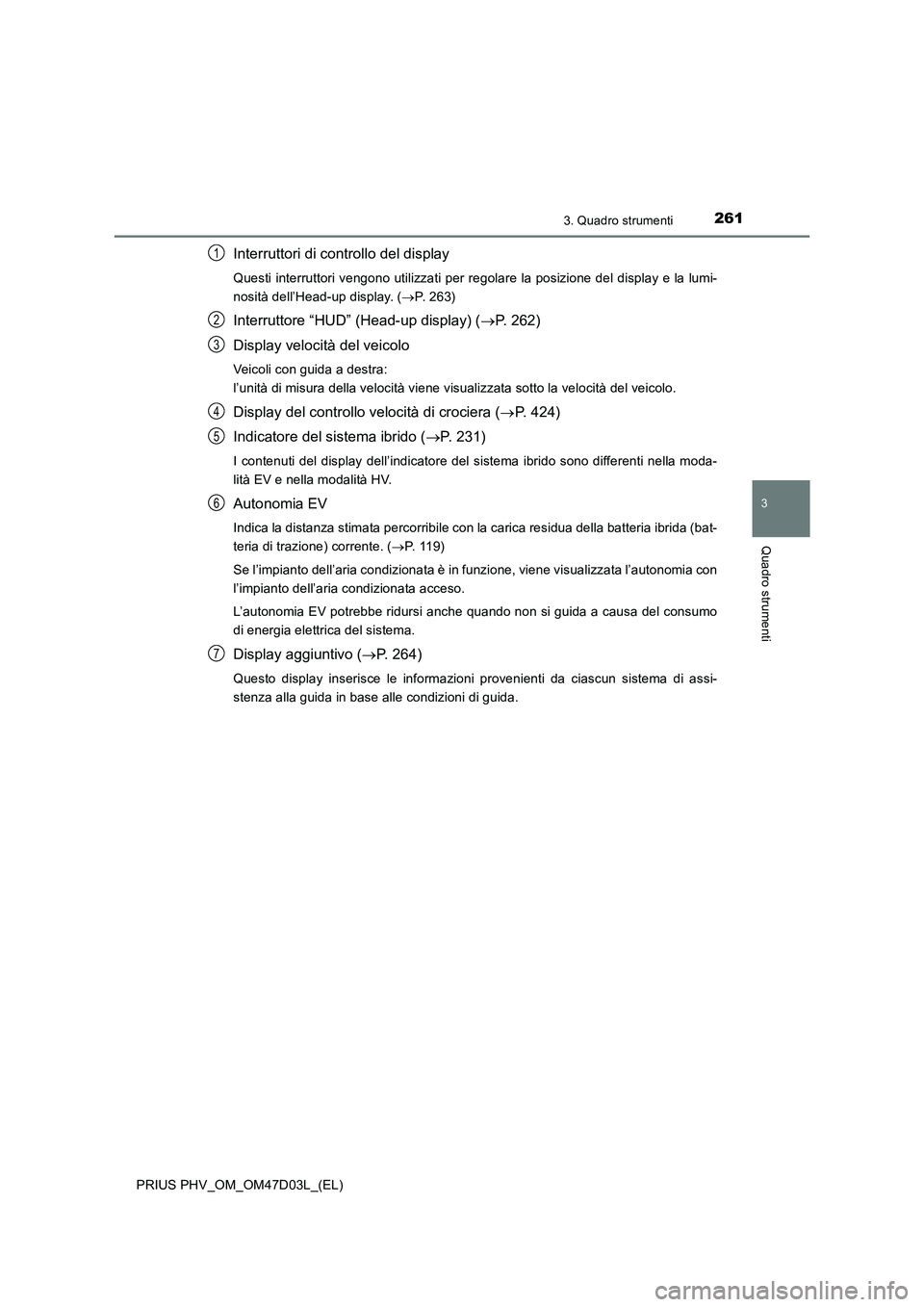

Interruttori di controllo del display
Questi interruttori vengono utilizzati per regolare la posizione del display e la lumi-
nosità dell’Head-up display. (P. 2 6 3 )
Interruttore “HUD” (Head-up display) (P. 262)
Display velocità del veicolo
Veicoli con guida a destra:
l’unità di misura della velocità viene visualizzata sotto la velocità del veicolo.
Display del controllo velocità di crociera (P. 424)
Indicatore del sistema ibrido (P. 231)
I contenuti del display dell’indicatore del sistema ibrido sono differenti nella moda-
lità EV e nella modalità HV.
Autonomia EV
Indica la distanza stimata percorribile con la carica residua della batteria ibrida (bat-
teria di trazione) corrente. (P. 1 1 9 )
Se l’impianto dell’aria condizionata è in funzione, viene visualizzata l’autonomia con
l’impianto dell’aria condizionata acceso.
L’autonomia EV potrebbe ridursi anche quando non si guida a causa del consumo
di energia elettrica del sistema.
Display aggiuntivo (P. 264)
Questo display inserisce le informazioni provenienti da ciascun sistema di assi-
stenza alla guida in base alle condizioni di guida.
1
2
3
4
5
6
7

2623. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

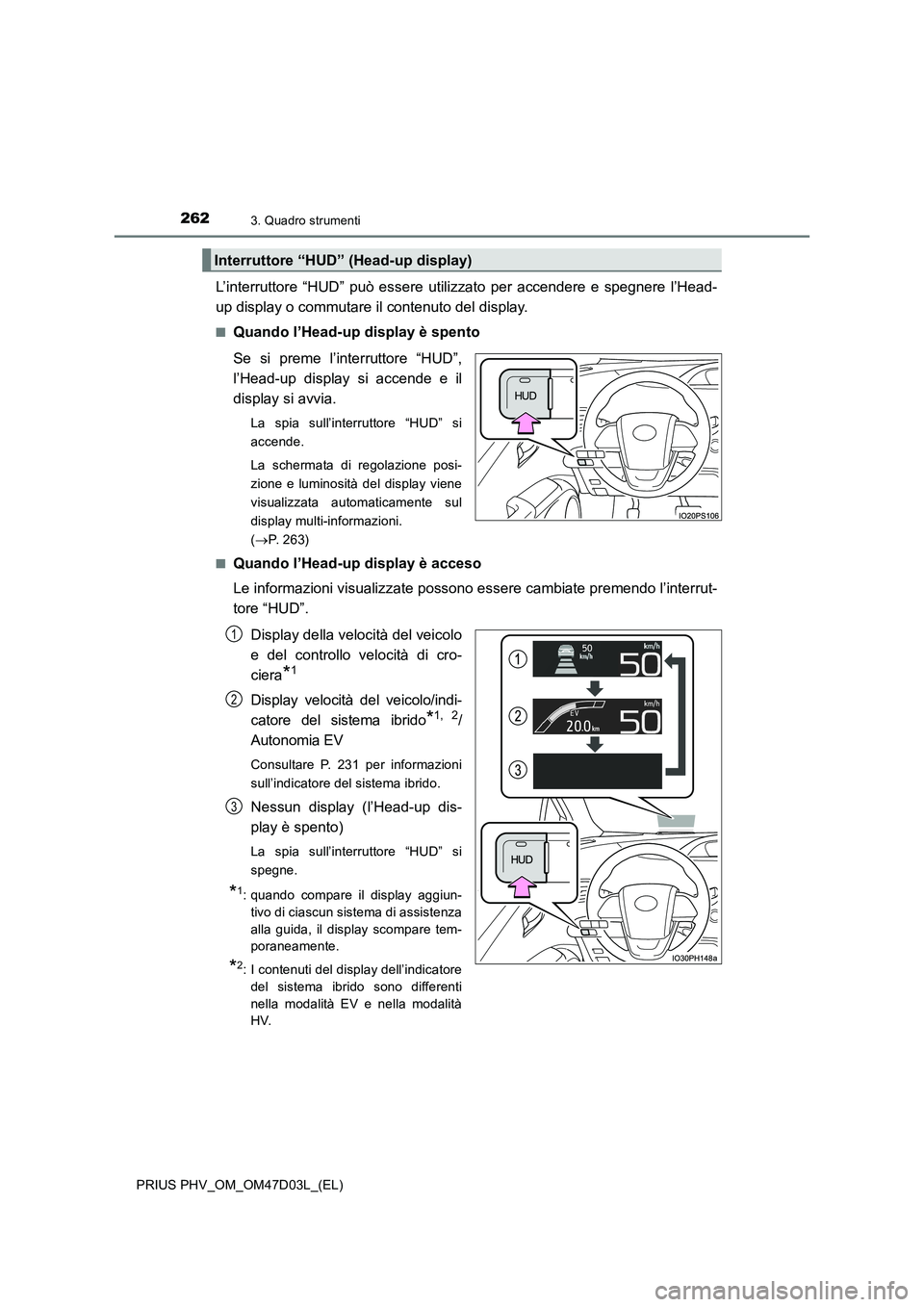

L’interruttore “HUD” può essere utilizzato per accendere e spegnere l’Head-
up display o commutare il contenuto del display.
■Quando l’Head-up display è spento
Se si preme l’interruttore “HUD”,
l’Head-up display si accende e il
display si avvia.
La spia sull’interruttore “HUD” si
accende.
La schermata di regolazione posi-
zione e luminosità del display viene
visualizzata automaticamente sul
display multi-informazioni.
(P. 2 6 3 )
■
Quando l’Head-up display è acceso
Le informazioni visualizzate possono essere cambiate premendo l’interrut-
tore “HUD”.
Display della velocità del veicolo
e del controllo velocità di cro-
ciera
*1
Display velocità del veicolo/indi-
catore del sistema ibrido
*1, 2/
Autonomia EV
Consultare P. 231 per informazioni
sull’indicatore del sistema ibrido.
Nessun display (l’Head-up dis-
play è spento)
La spia sull’interruttore “HUD” si
spegne.
*1: quando compare il display aggiun-
tivo di ciascun sistema di assistenza
alla guida, il display scompare tem-
poraneamente.
*2: I contenuti del display dell’indicatore
del sistema ibrido sono differenti
nella modalità EV e nella modalità
HV.
Interruttore “HUD” (Head-up display)
1
2
3

2633. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

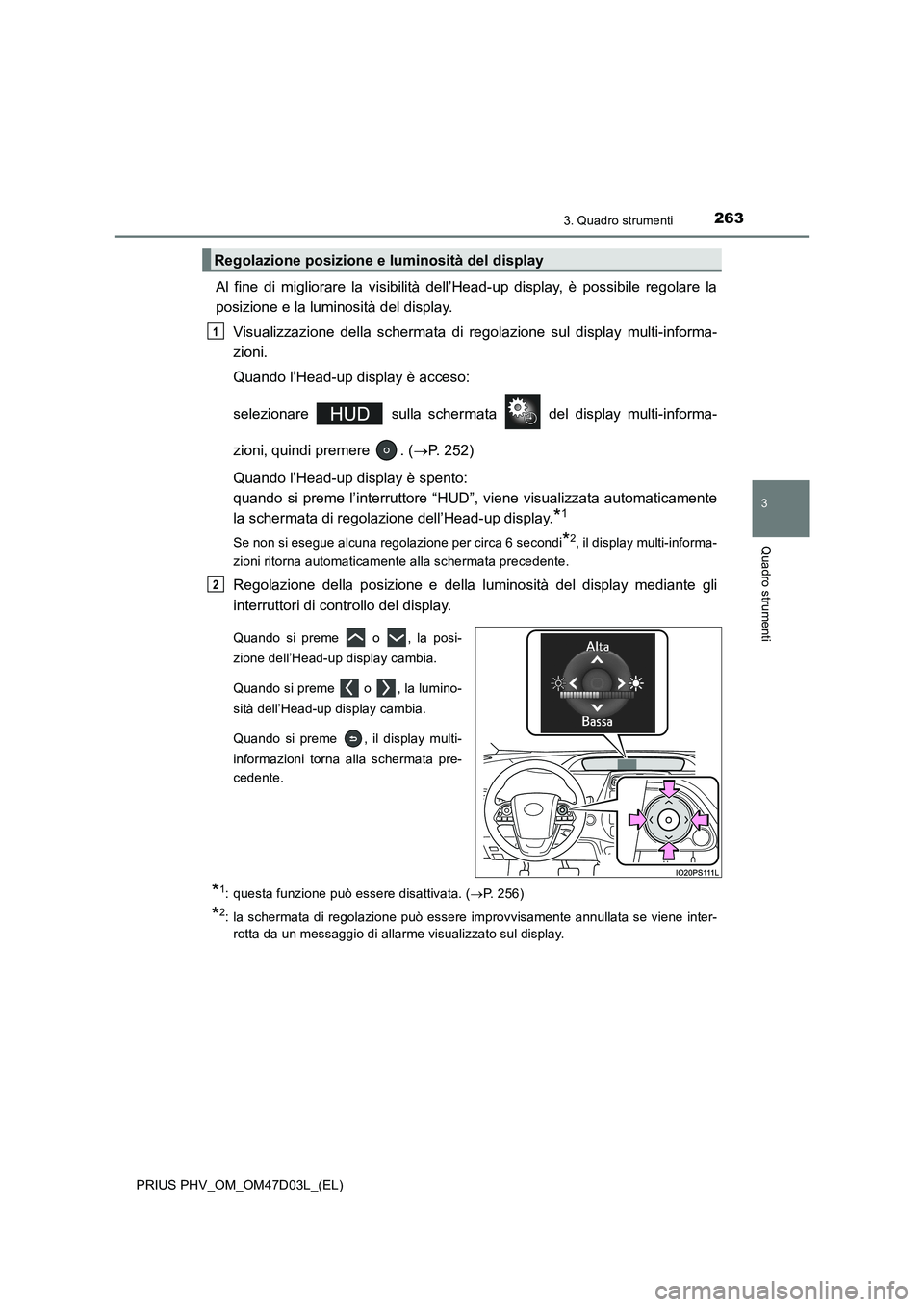

Al fine di migliorare la visibilità dell’Head-up display, è possibile regolare la
posizione e la luminosità del display.
Visualizzazione della schermata di regolazione sul display multi-informa-
zioni.
Quando l’Head-up display è acceso:
selezionare sulla schermata del display multi-informa-
zioni, quindi premere . (P. 252)
Quando l’Head-up display è spento:
quando si preme l’interruttore “HUD”, viene visualizzata automaticamente
la schermata di regolazione dell’Head-up display.
*1
Se non si esegue alcuna regolazione per circa 6 secondi*2, il display multi-informa-
zioni ritorna automaticamente alla schermata precedente.
Regolazione della posizione e della luminosità del display mediante gli
interruttori di controllo del display.
Quando si preme o , la posi-
zione dell’Head-up display cambia.
Quando si preme o , la lumino-
sità dell’Head-up display cambia.
Quando si preme , il display multi-
informazioni torna alla schermata pre-
cedente.
*1: questa funzione può essere disattivata. (P. 256)
*2: la schermata di regolazione può essere improvvisamente annullata se viene inter-
rotta da un messaggio di allarme visualizzato sul display.
Regolazione posizione e luminosità del display
1
2

2643. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)■

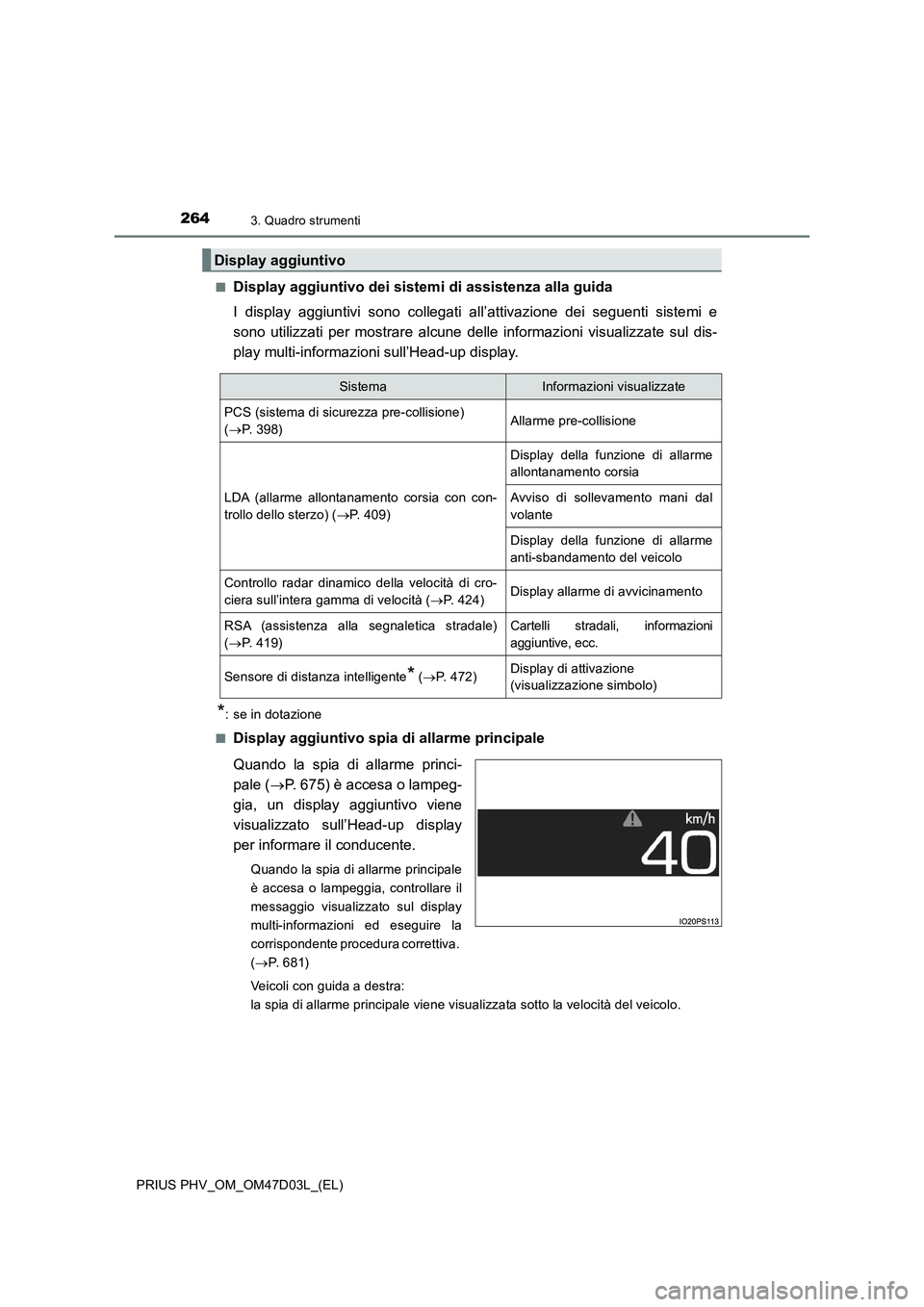

Display aggiuntivo dei sistemi di assistenza alla guida
I display aggiuntivi sono collegati all’attivazione dei seguenti sistemi e
sono utilizzati per mostrare alcune delle informazioni visualizzate sul dis-
play multi-informazioni sull’Head-up display.
*: se in dotazione
■
Display aggiuntivo spia di allarme principale
Quando la spia di allarme princi-
pale (P. 675) è accesa o lampeg-
gia, un display aggiuntivo viene
visualizzato sull’Head-up display
per informare il conducente.
Quando la spia di allarme principale
è accesa o lampeggia, controllare il
messaggio visualizzato sul display
multi-informazioni ed eseguire la
corrispondente procedura correttiva.
(P. 6 8 1 )
Veicoli con guida a destra:
la spia di allarme principale viene visualizzata sotto la velocità del veicolo.
Display aggiuntivo
SistemaInformazioni visualizzate
PCS (sistema di sicurezza pre-collisione)
(P. 398)Allarme pre-collisione
LDA (allarme allontanamento corsia con con-
trollo dello sterzo) (P. 409)
Display della funzione di allarme
allontanamento corsia
Avviso di sollevamento mani dal
volante
Display della funzione di allarme
anti-sbandamento del veicolo
Controllo radar dinamico della velocità di cro-
ciera sull’intera gamma di velocità (P. 424)Display allarme di avvicinamento
RSA (assistenza alla segnaletica stradale)
(P. 419)Cartelli stradali, informazioni
aggiuntive, ecc.
Sensore di distanza intelligente* (P. 472)Display di attivazione
(visualizzazione simbolo)

2653. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

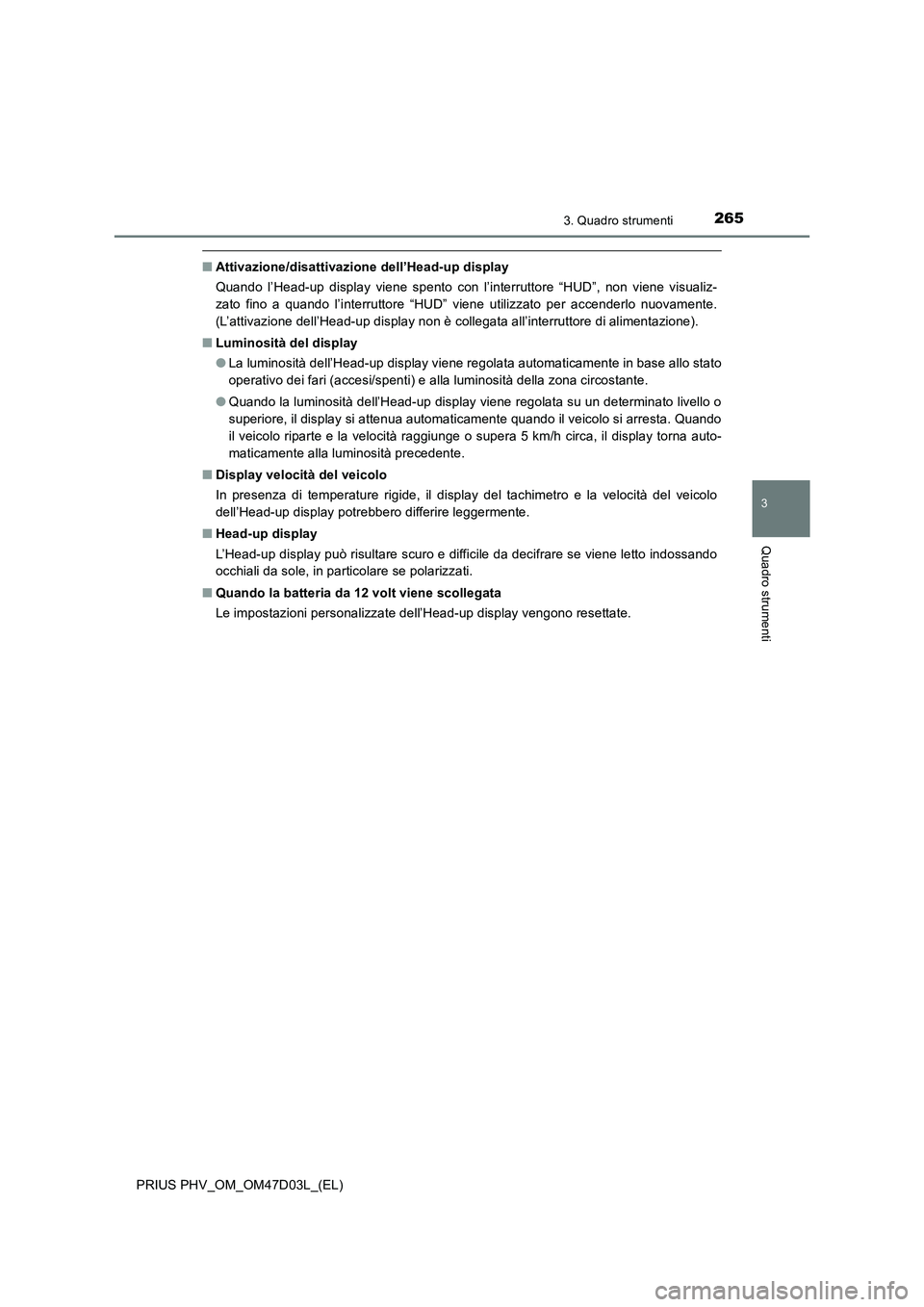

■Attivazione/disattivazione dell’Head-up display
Quando l’Head-up display viene spento con l’interruttore “HUD”, non viene visualiz-
zato fino a quando l’interruttore “HUD” viene utilizzato per accenderlo nuovamente.
(L’attivazione dell’Head-up display non è collegata all’interruttore di alimentazione).
■Luminosità del display
●La luminosità dell’Head-up display viene regolata automaticamente in base allo stato
operativo dei fari (accesi/spenti) e alla luminosità della zona circostante.
●Quando la luminosità dell’Head-up display viene regolata su un determinato livello o
superiore, il display si attenua automaticamente quando il veicolo si arresta. Quando
il veicolo riparte e la velocità raggiunge o supera 5 km/h circa, il display torna auto-
maticamente alla luminosità precedente.
■Display velocità del veicolo
In presenza di temperature rigide, il display del tachimetro e la velocità del veicolo
dell’Head-up display potrebbero differire leggermente.
■Head-up display
L’Head-up display può risultare scuro e difficile da decifrare se viene letto indossando
occhiali da sole, in particolare se polarizzati.
■Quando la batteria da 12 volt viene scollegata
Le impostazioni personalizzate dell’Head-up display vengono resettate.

2663. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

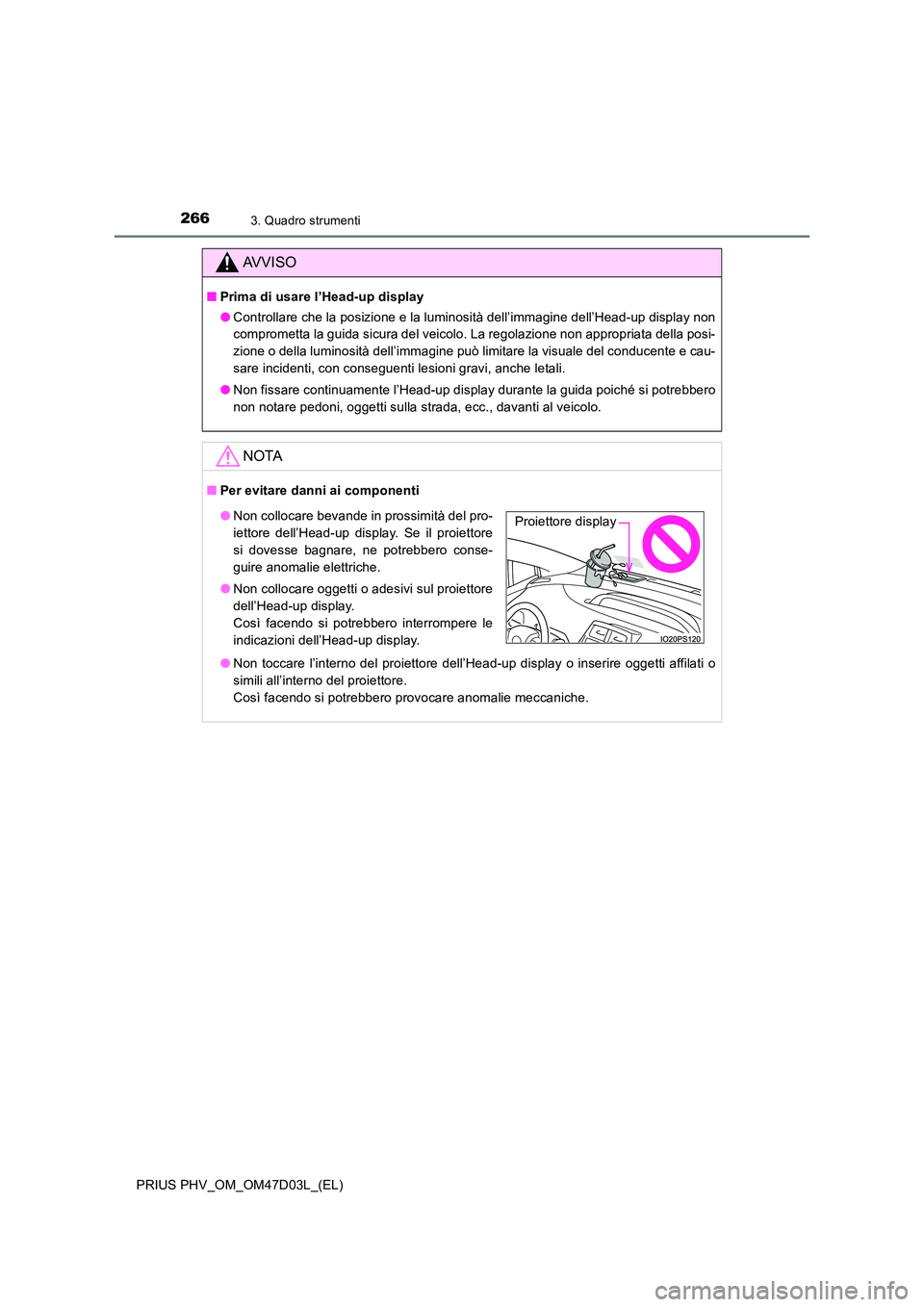

AVVISO
■Prima di usare l’Head-up display
● Controllare che la posizione e la luminosità dell’immagine dell’Head-up display non
comprometta la guida sicura del veicolo. La regolazione non appropriata della posi-
zione o della luminosità dell’immagine può limitare la visuale del conducente e cau-
sare incidenti, con conseguenti lesioni gravi, anche letali.
● Non fissare continuamente l’Head-up display durante la guida poiché si potrebbero
non notare pedoni, oggetti sulla strada, ecc., davanti al veicolo.
NOTA
■ Per evitare danni ai componenti
● Non toccare l’interno del proiettore dell’Head-up display o inserire oggetti affilati o
simili all’interno del proiettore.
Così facendo si potrebbero provocare anomalie meccaniche.
● Non collocare bevande in prossimità del pro-
iettore dell’Head-up display. Se il proiettore
si dovesse bagnare, ne potrebbero conse-
guire anomalie elettriche.
● Non collocare oggetti o adesivi sul proiettore
dell’Head-up display.
Così facendo si potrebbero interrompere le
indicazioni dell’Head-up display.
Proiettore display

2673. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
3
Quadro strumenti

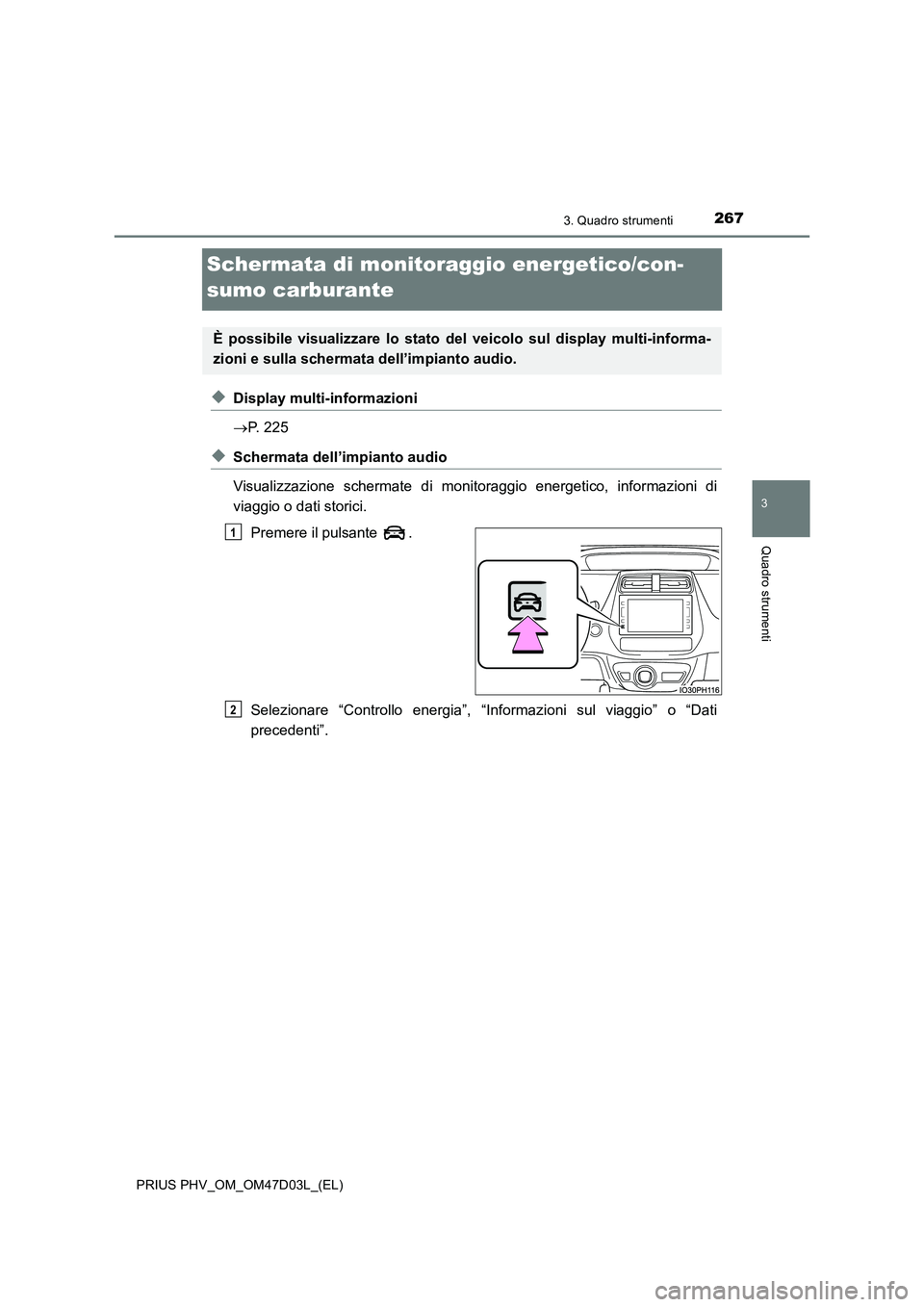

Schermata di monitoraggio energetico/con-
sumo carburante
◆Display multi-informazioni
 P. 225
◆Schermata dell’impianto audio
Visualizzazione schermate di monitoraggio energetico, informazioni di
viaggio o dati storici.
Premere il pulsante .
Selezionare “Controllo energia”, “Informazioni sul viaggio” o “Dati
precedenti”.
È possibile visualizzare lo stato de l veicolo sul display multi-informa-
zioni e sulla schermata dell’impianto audio.
1
2

2683. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)■
Riepilogo delle funzioni
La schermata di monitoraggio energetico può essere utilizzata per control-
lare lo stato di guida del veicolo, lo stato operativo del sistema ibrido e lo
stato di rigenerazione dell’energia elettrica.
■Flusso di energia elettrica e dettagli del display
Quando l’energia scorre, compare una freccia e un punto luminoso si spo-
sta per indicare la direzione del flusso di energia. Quando l’energia non
scorre, il punto luminoso non è visibile.

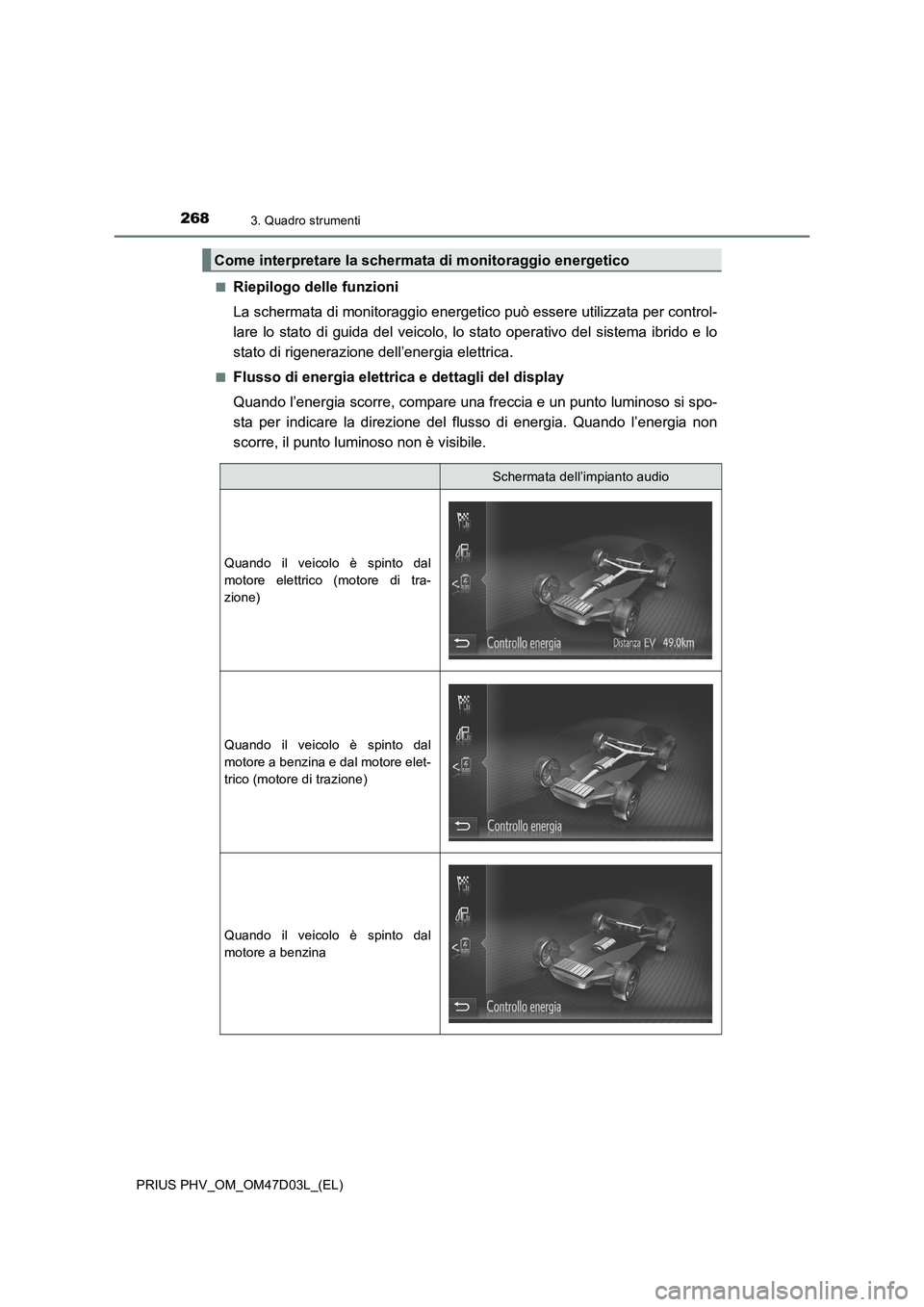

Come interpretare la schermata di monitoraggio energetico
Schermata dell’impianto audio
Quando il veicolo è spinto dal
motore elettrico (motore di tra-
zione)
Quando il veicolo è spinto dal
motore a benzina e dal motore elet-
trico (motore di trazione)
Quando il veicolo è spinto dal
motore a benzina

2693. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)
Le figure sono riportate solo a titolo esemplificativo e possono differire legger-
mente dalle condizioni reali.

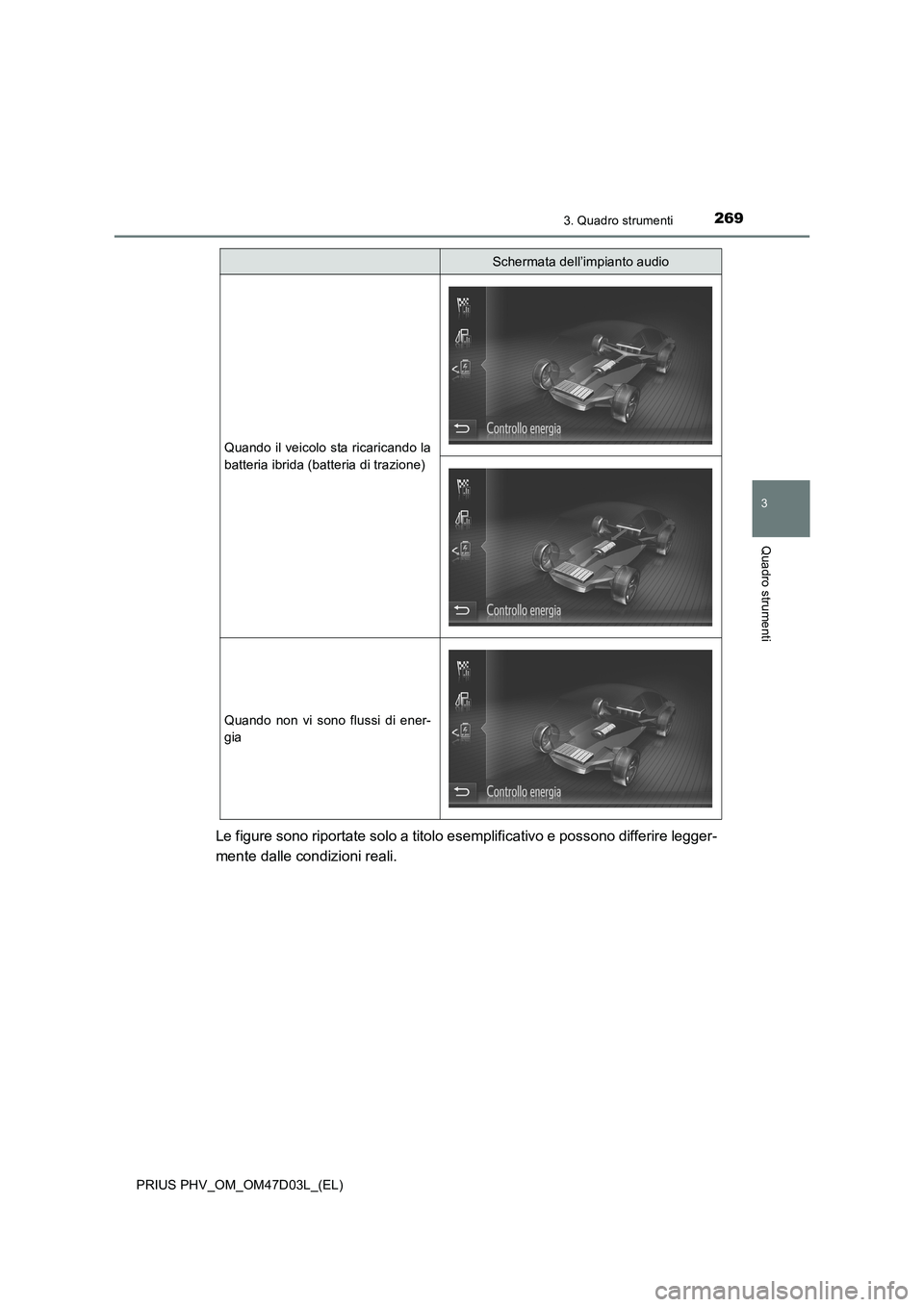

Quando il veicolo sta ricaricando la
batteria ibrida (batteria di trazione)
Quando non vi sono flussi di ener-
gia
Schermata dell’impianto audio

2703. Quadro strumenti
PRIUS PHV_OM_OM47D03L_(EL)

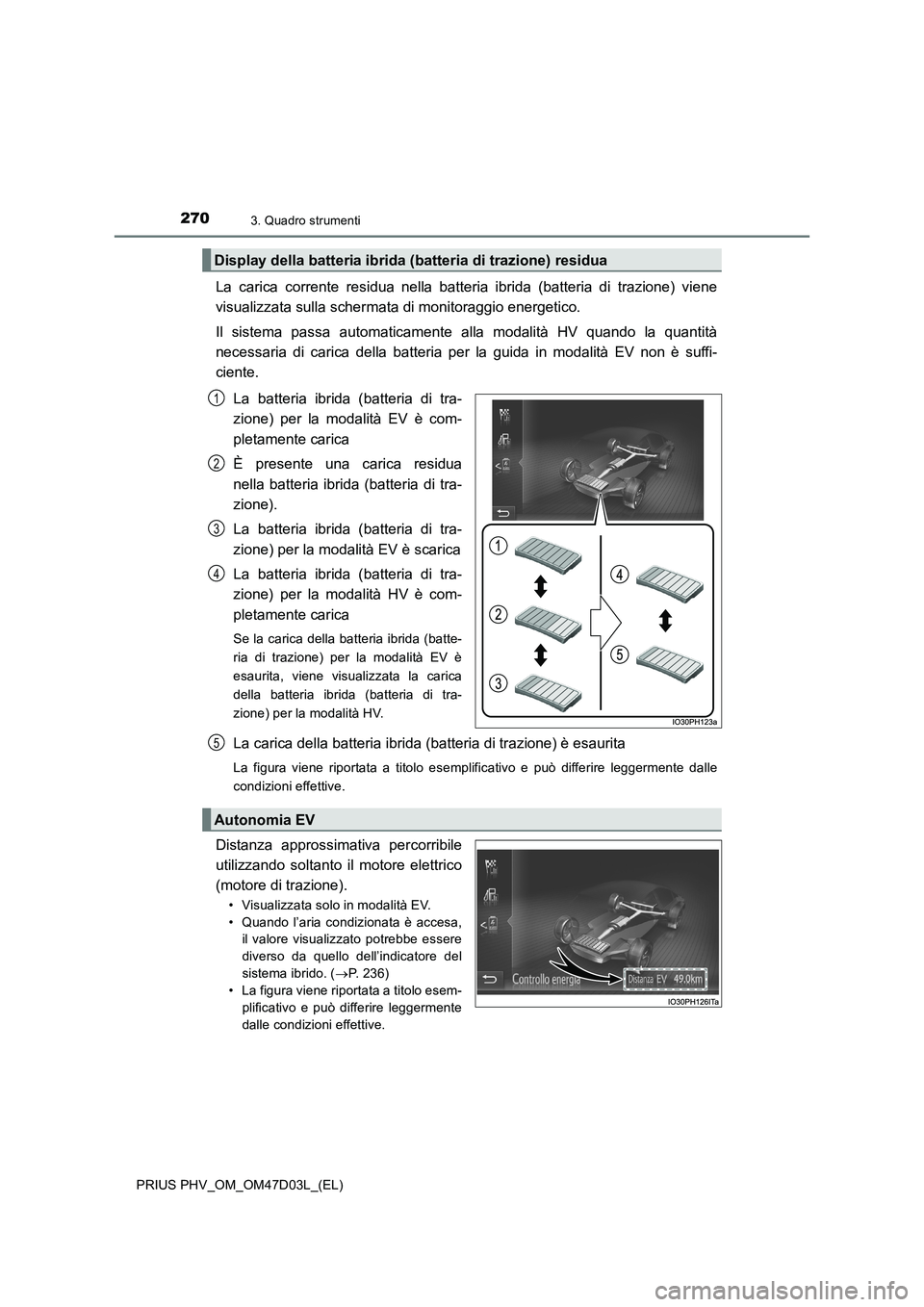

La carica corrente residua nella batteria ibrida (batteria di trazione) viene
visualizzata sulla schermata di monitoraggio energetico.
Il sistema passa automaticamente alla modalità HV quando la quantità
necessaria di carica della batteria per la guida in modalità EV non è suffi-
ciente.
La batteria ibrida (batteria di tra-
zione) per la modalità EV è com-
pletamente carica
È presente una carica residua
nella batteria ibrida (batteria di tra-
zione).
La batteria ibrida (batteria di tra-
zione) per la modalità EV è scarica
La batteria ibrida (batteria di tra-
zione) per la modalità HV è com-
pletamente carica
Se la carica della batteria ibrida (batte-
ria di trazione) per la modalità EV è
esaurita, viene visualizzata la carica
della batteria ibrida (batteria di tra-
zione) per la modalità HV.
La carica della batteria ibrida (batteria di trazione) è esaurita
La figura viene riportata a titolo esemplificativo e può differire leggermente dalle
condizioni effettive.
Distanza approssimativa percorribile
utilizzando soltanto il motore elettrico
(motore di trazione).
• Visualizzata solo in modalità EV.
• Quando l’aria condizionata è accesa,
il valore visualizzato potrebbe essere
diverso da quello dell’indicatore del
sistema ibrido. (P. 2 3 6 )
• La figura viene riportata a titolo esem-
plificativo e può differire leggermente
dalle condizioni effettive.
Display della batteria ibrida (batteria di trazione) residua
1
2
3
4
Autonomia EV
5
