2613. Combiné d’instruments
PRIUS PHV_OM_OM47D00K_(EK)
3

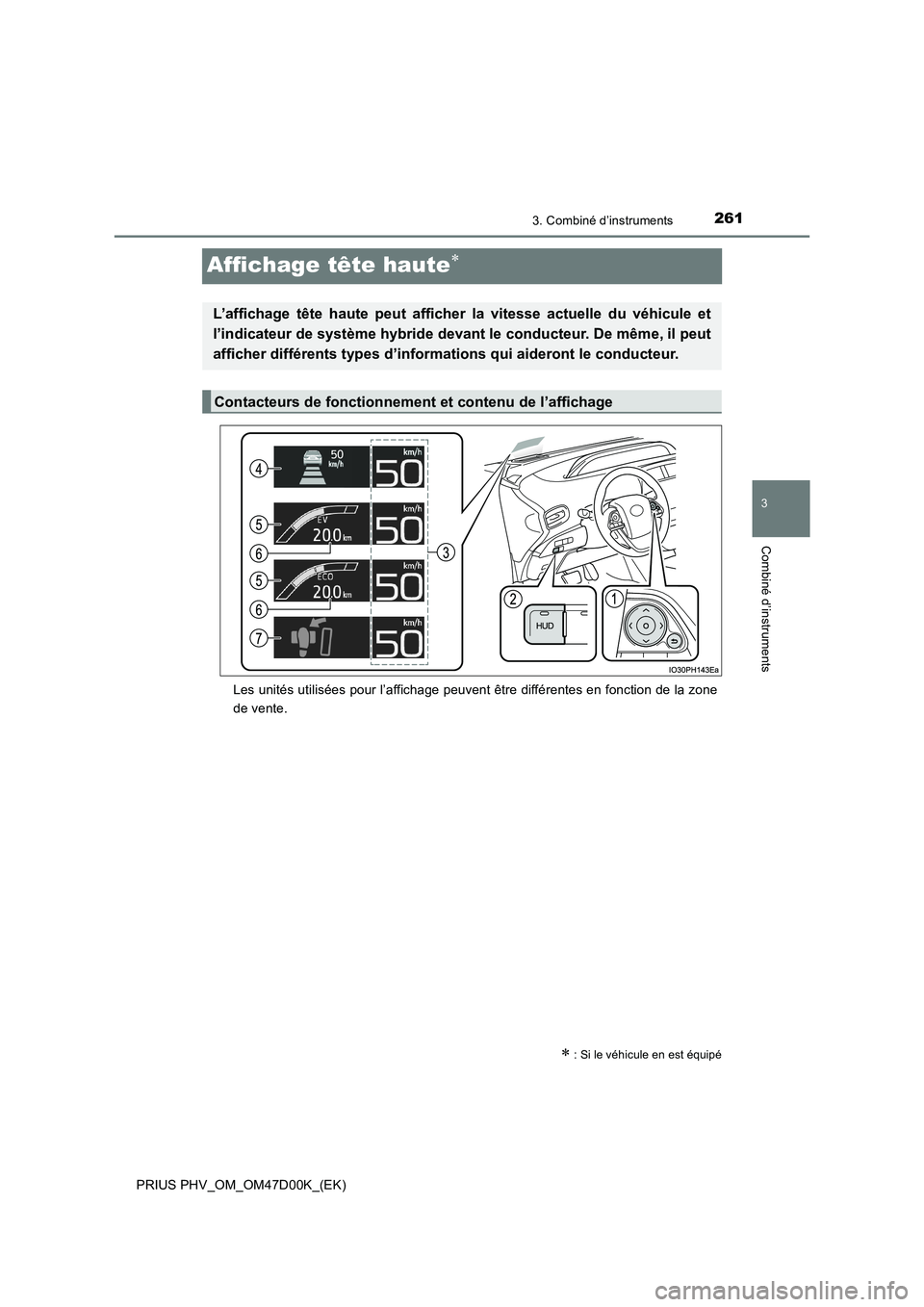

Combiné d’instruments
Affichage tête haute
Les unités utilisées pour l’affichage peuvent être différentes en fonction de la zone
de vente.
 : Si le véhicule en est équipé
L’affichage tête haute peut afficher la vitesse actuelle du véhicule et
l’indicateur de système hybride devant le conducteur. De même, il peut
afficher différents types d’informations qui aideront le conducteur.
Contacteurs de fonctionnement et contenu de l’affichage

2623. Combiné d’instruments
PRIUS PHV_OM_OM47D00K_(EK)

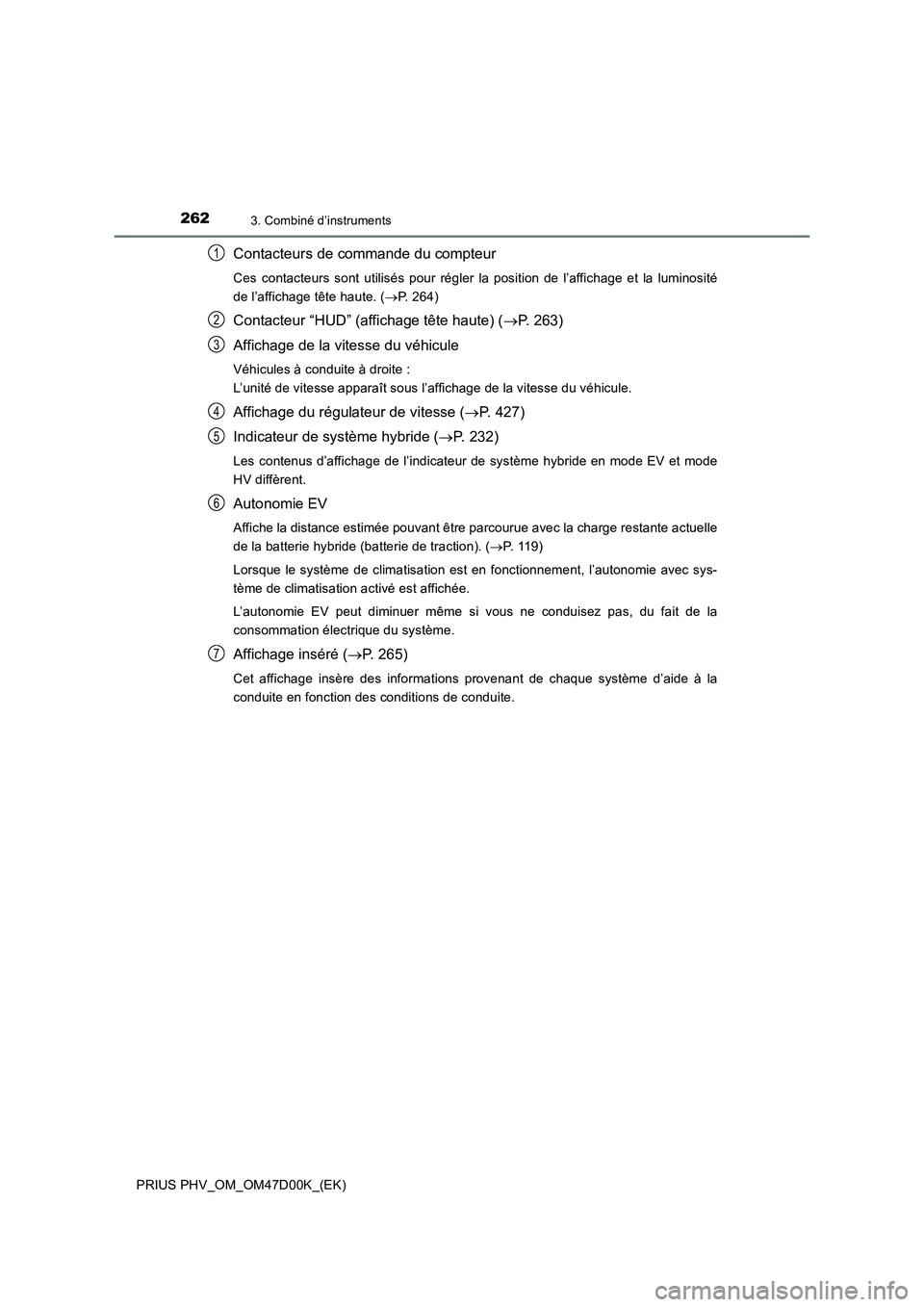

Contacteurs de commande du compteur
Ces contacteurs sont utilisés pour régler la position de l’affichage et la luminosité
de l’affichage tête haute. (P. 264)
Contacteur “HUD” (affichage tête haute) (P. 263)
Affichage de la vitesse du véhicule
Véhicules à conduite à droite :
L’unité de vitesse apparaît sous l’affichage de la vitesse du véhicule.
Affichage du régulateur de vitesse (P. 427)
Indicateur de système hybride (P. 232)
Les contenus d’affichage de l’indicateur de système hybride en mode EV et mode
HV diffèrent.
Autonomie EV
Affiche la distance estimée pouvant être parcourue avec la charge restante actuelle
de la batterie hybride (batterie de traction). (P. 1 1 9 )
Lorsque le système de climatisation est en fonctionnement, l’autonomie avec sys-
tème de climatisation activé est affichée.
L’autonomie EV peut diminuer même si vous ne conduisez pas, du fait de la
consommation électrique du système.
Affichage inséré (P. 265)
Cet affichage insère des informations provenant de chaque système d’aide à la
conduite en fonction des conditions de conduite.
1
2
3
4
5
6
7

2633. Combiné d’instruments
3
Combiné d’instruments
PRIUS PHV_OM_OM47D00K_(EK)

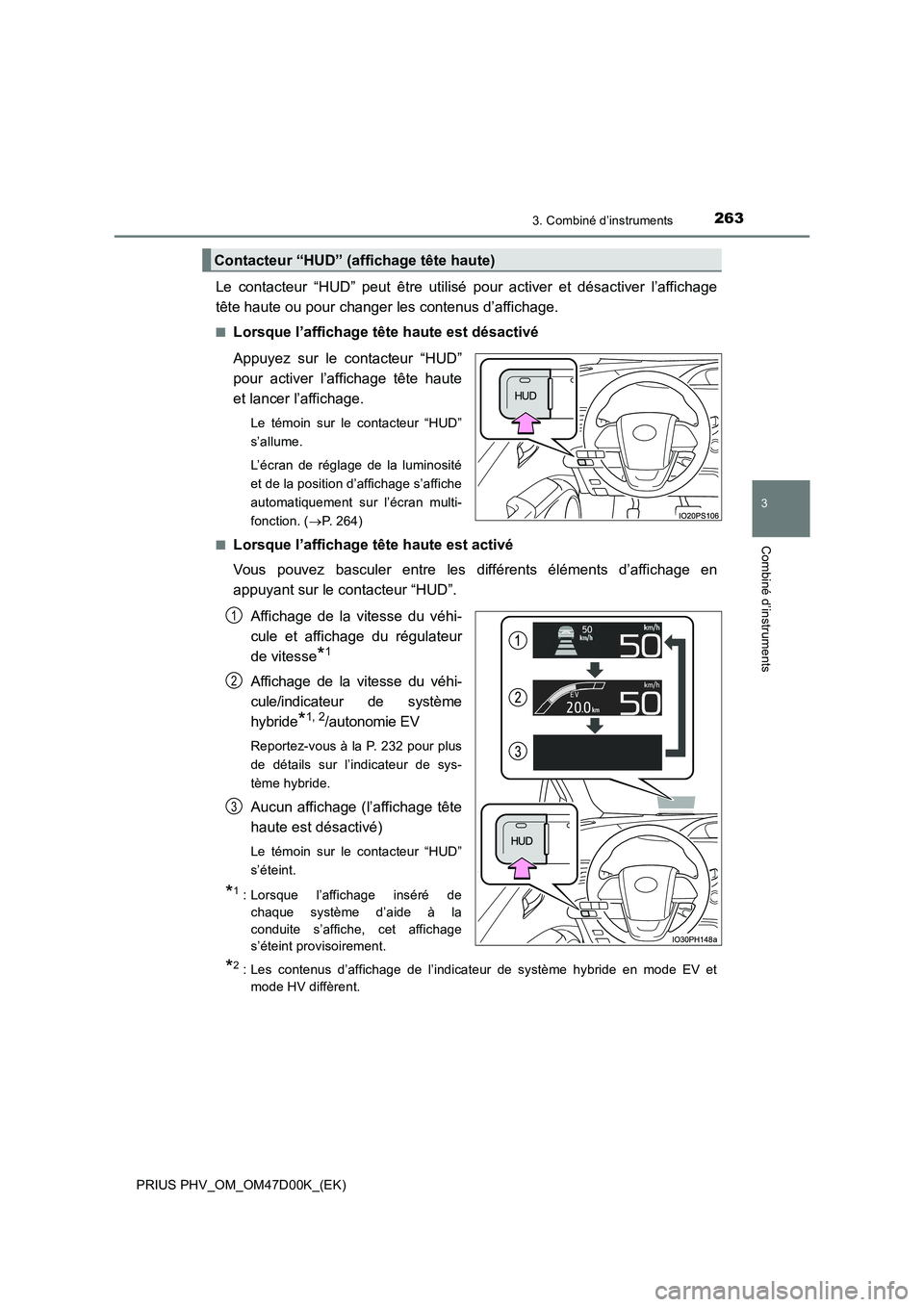

Le contacteur “HUD” peut être utilisé pour activer et désactiver l’affichage
tête haute ou pour changer les contenus d’affichage.
■Lorsque l’affichage tête haute est désactivé
Appuyez sur le contacteur “HUD”
pour activer l’affichage tête haute
et lancer l’affichage.
Le témoin sur le contacteur “HUD”
s’allume.
L’écran de réglage de la luminosité
et de la position d’affichage s’affiche
automatiquement sur l’écran multi-
fonction. (P. 264)
■
Lorsque l’affichage tête haute est activé
Vous pouvez basculer entre les différents éléments d’affichage en
appuyant sur le contacteur “HUD”.
Affichage de la vitesse du véhi-
cule et affichage du régulateur
de vitesse
*1
Affichage de la vitesse du véhi-
cule/indicateur de système
hybride
*1, 2/autonomie EV
Reportez-vous à la P. 232 pour plus
de détails sur l’indicateur de sys-
tème hybride.
Aucun affichage (l’affichage tête
haute est désactivé)
Le témoin sur le contacteur “HUD”
s’éteint.
*1: Lorsque l’affichage inséré de
chaque système d’aide à la
conduite s’affiche, cet affichage
s’éteint provisoirement.
*2: Les contenus d’affichage de l’indicateur de système hybride en mode EV et
mode HV diffèrent.
Contacteur “HUD” (affichage tête haute)
1
2
3

2643. Combiné d’instruments
PRIUS PHV_OM_OM47D00K_(EK)

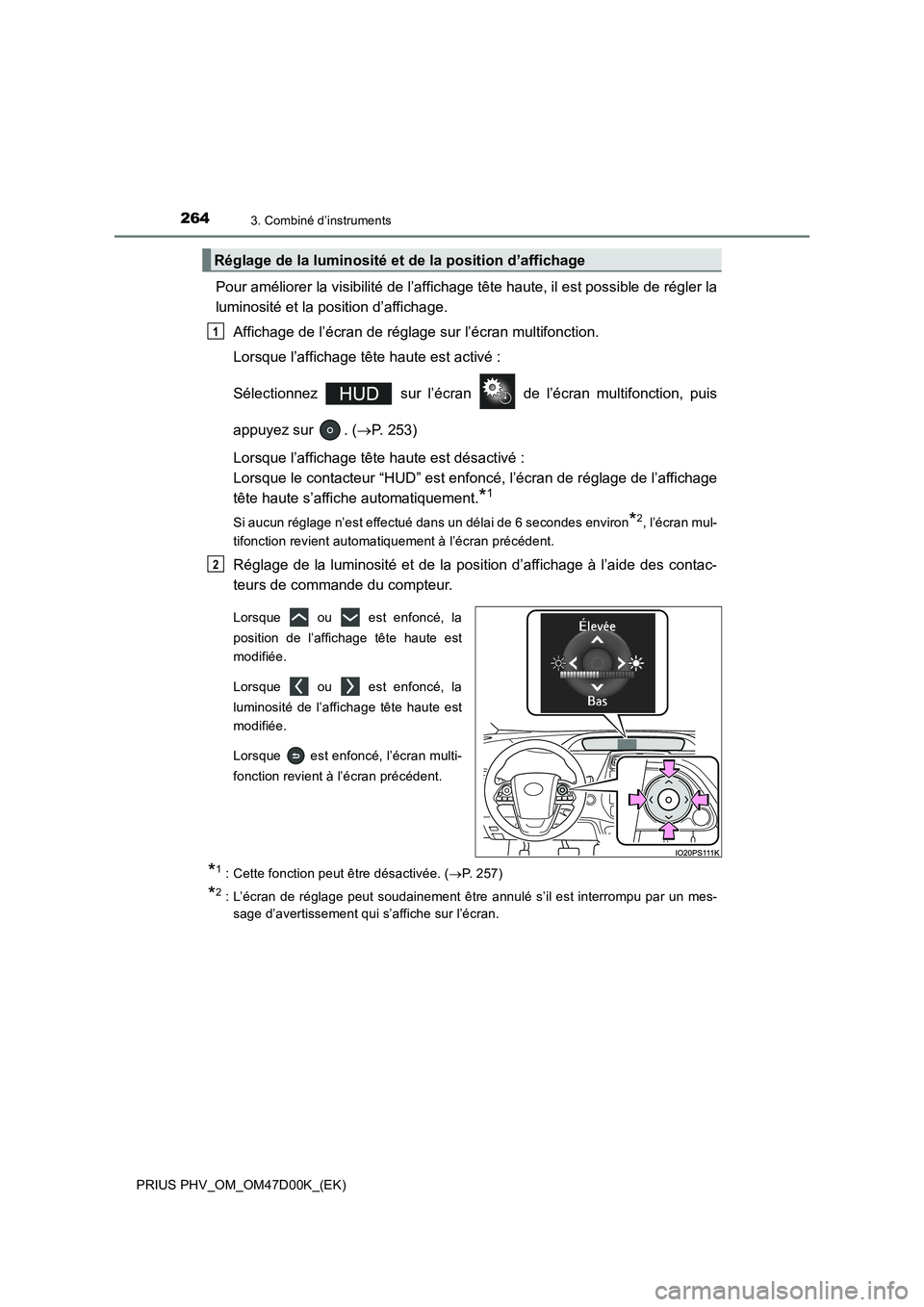

Pour améliorer la visibilité de l’affichage tête haute, il est possible de régler la
luminosité et la position d’affichage.
Affichage de l’écran de réglage sur l’écran multifonction.
Lorsque l’affichage tête haute est activé :
Sélectionnez sur l’écran de l’écran multifonction, puis
appuyez sur . (P. 253)
Lorsque l’affichage tête haute est désactivé :
Lorsque le contacteur “HUD” est enfoncé, l’écran de réglage de l’affichage
tête haute s’affiche automatiquement.
*1
Si aucun réglage n’est effectué dans un délai de 6 secondes environ*2, l’écran mul-
tifonction revient automatiquement à l’écran précédent.
Réglage de la luminosité et de la position d’affichage à l’aide des contac-
teurs de commande du compteur.
Lorsque ou est enfoncé, la
position de l’affichage tête haute est
modifiée.
Lorsque ou est enfoncé, la
luminosité de l’affichage tête haute est
modifiée.
Lorsque est enfoncé, l’écran multi-
fonction revient à l’écran précédent.
*1 : Cette fonction peut être désactivée. (P. 257)
*2 : L’écran de réglage peut soudainement être annulé s’il est interrompu par un mes-
sage d’avertissement qui s’affiche sur l’écran.
Réglage de la luminosité et de la position d’affichage
1
2

2653. Combiné d’instruments
3
Combiné d’instruments
PRIUS PHV_OM_OM47D00K_(EK)■

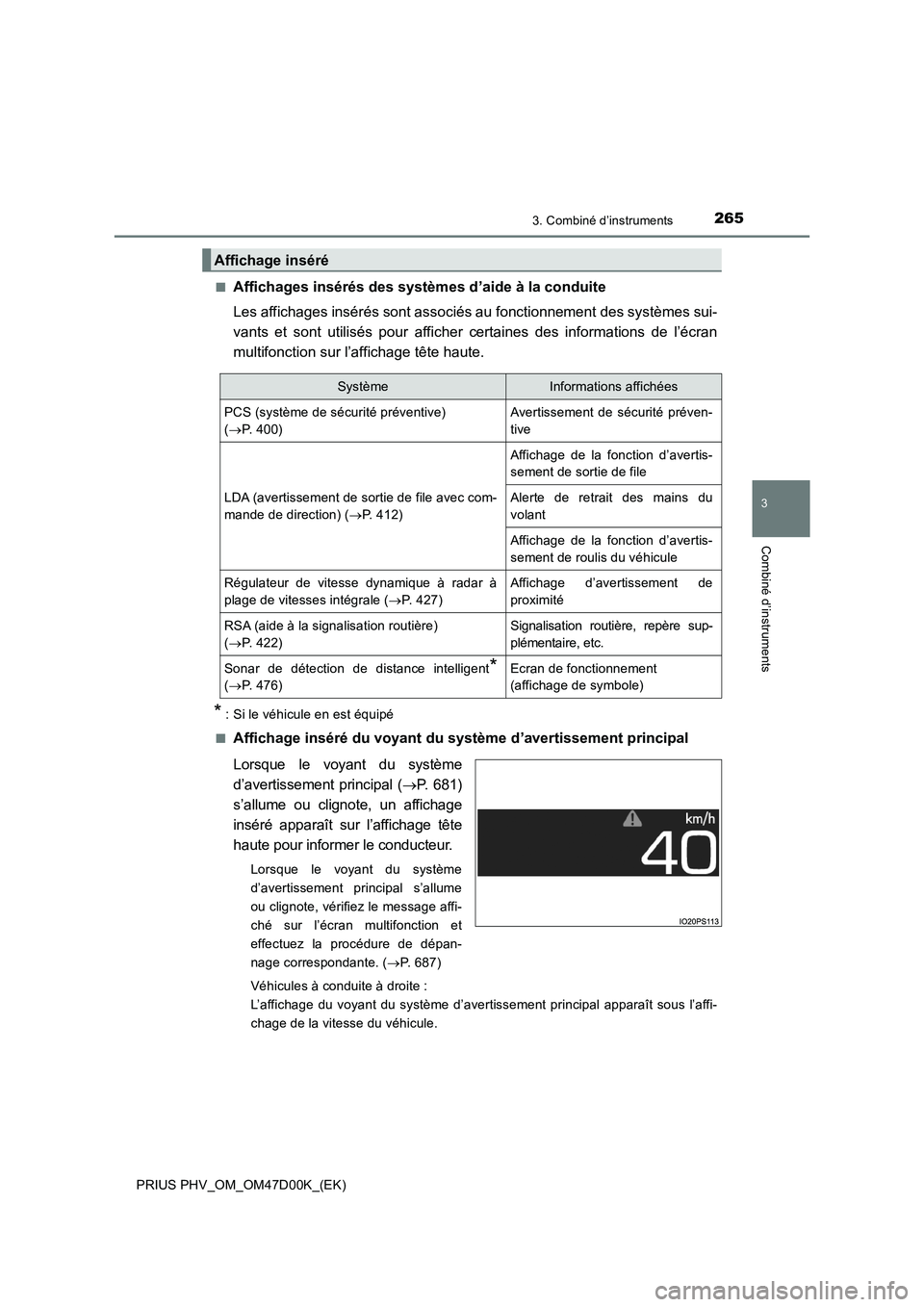

Affichages insérés des systèmes d’aide à la conduite
Les affichages insérés sont associés au fonctionnement des systèmes sui-
vants et sont utilisés pour afficher certaines des informations de l’écran
multifonction sur l’affichage tête haute.
* : Si le véhicule en est équipé
■
Affichage inséré du voyant du système d’avertissement principal
Lorsque le voyant du système
d’avertissement principal (P. 681)
s’allume ou clignote, un affichage
inséré apparaît sur l’affichage tête
haute pour informer le conducteur.
Lorsque le voyant du système
d’avertissement principal s’allume
ou clignote, vérifiez le message affi-
ché sur l’écran multifonction et
effectuez la procédure de dépan-
nage correspondante. (P. 687)
Véhicules à conduite à droite :
L’affichage du voyant du système d’avertissement principal apparaît sous l’affi-
chage de la vitesse du véhicule.
Affichage inséré
SystèmeInformations affichées
PCS (système de sécurité préventive)
(P. 400)Avertissement de sécurité préven-
tive
LDA (avertissement de sortie de file avec com-
mande de direction) (P. 412)
Affichage de la fonction d’avertis-
sement de sortie de file
Alerte de retrait des mains du
volant
Affichage de la fonction d’avertis-
sement de roulis du véhicule
Régulateur de vitesse dynamique à radar à
plage de vitesses intégrale (P. 427)Affichage d’avertissement de
proximité
RSA (aide à la signalisation routière)
(P. 422)Signalisation routière, repère sup-
plémentaire, etc.
Sonar de détection de distance intelligent*
(P. 476)
Ecran de fonctionnement
(affichage de symbole)

2663. Combiné d’instruments
PRIUS PHV_OM_OM47D00K_(EK)

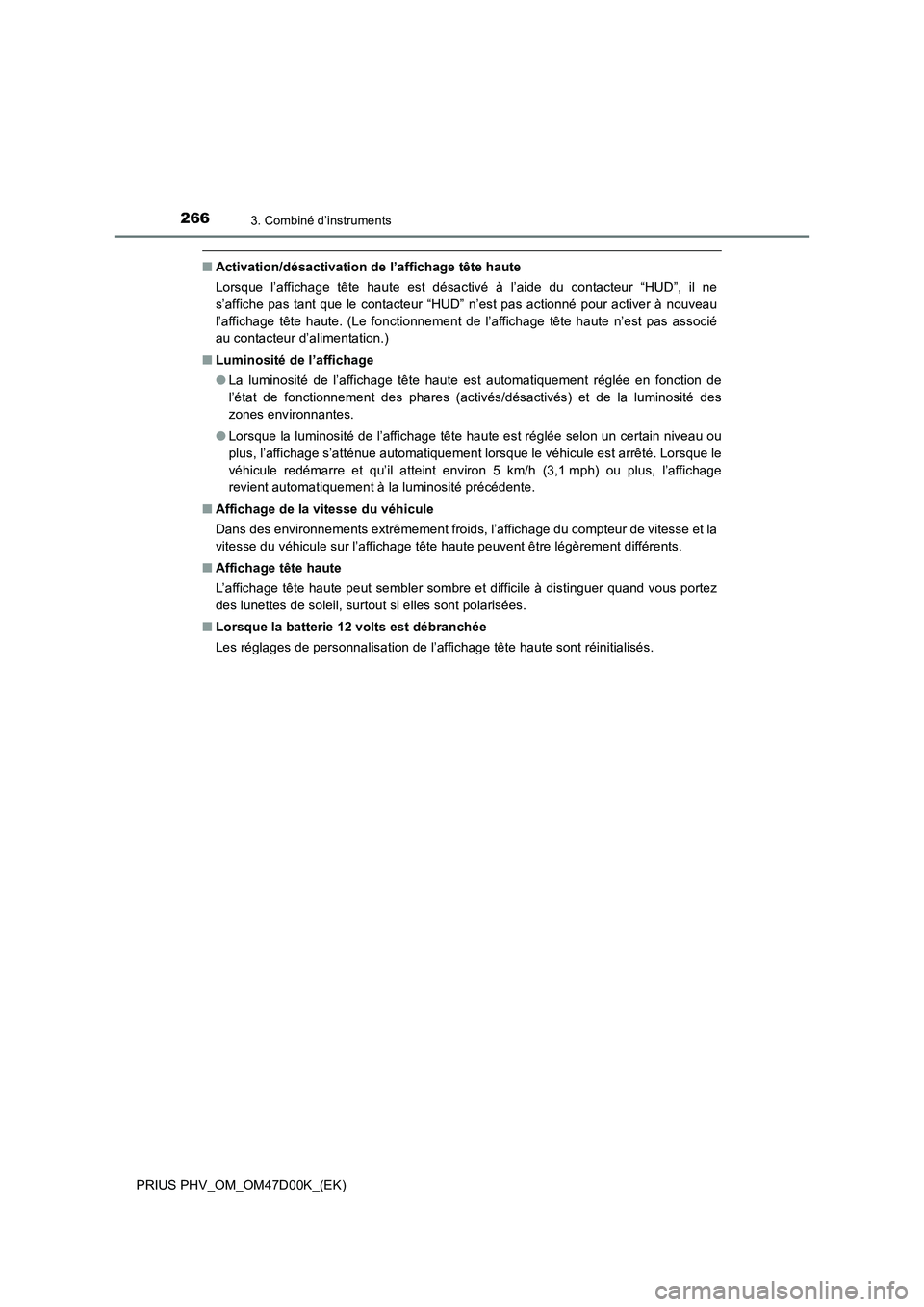

■Activation/désactivation de l’affichage tête haute
Lorsque l’affichage tête haute est désactivé à l’aide du contacteur “HUD”, il ne
s’affiche pas tant que le contacteur “HUD” n’est pas actionné pour activer à nouveau
l’affichage tête haute. (Le fonctionnement de l’affichage tête haute n’est pas associé
au contacteur d’alimentation.)
■Luminosité de l’affichage
●La luminosité de l’affichage tête haute est automatiquement réglée en fonction de
l’état de fonctionnement des phares (activés/désactivés) et de la luminosité des
zones environnantes.
●Lorsque la luminosité de l’affichage tête haute est réglée selon un certain niveau ou
plus, l’affichage s’atténue automatiquement lorsque le véhicule est arrêté. Lorsque le
véhicule redémarre et qu’il atteint environ 5 km/h (3,1 mph) ou plus, l’affichage
revient automatiquement à la luminosité précédente.
■Affichage de la vitesse du véhicule
Dans des environnements extrêmement froids, l’affichage du compteur de vitesse et la
vitesse du véhicule sur l’affichage tête haute peuvent être légèrement différents.
■Affichage tête haute
L’affichage tête haute peut sembler sombre et difficile à distinguer quand vous portez
des lunettes de soleil, surtout si elles sont polarisées.
■Lorsque la batterie 12 volts est débranchée
Les réglages de personnalisation de l’affichage tête haute sont réinitialisés.

2673. Combiné d’instruments
3
Combiné d’instruments
PRIUS PHV_OM_OM47D00K_(EK)

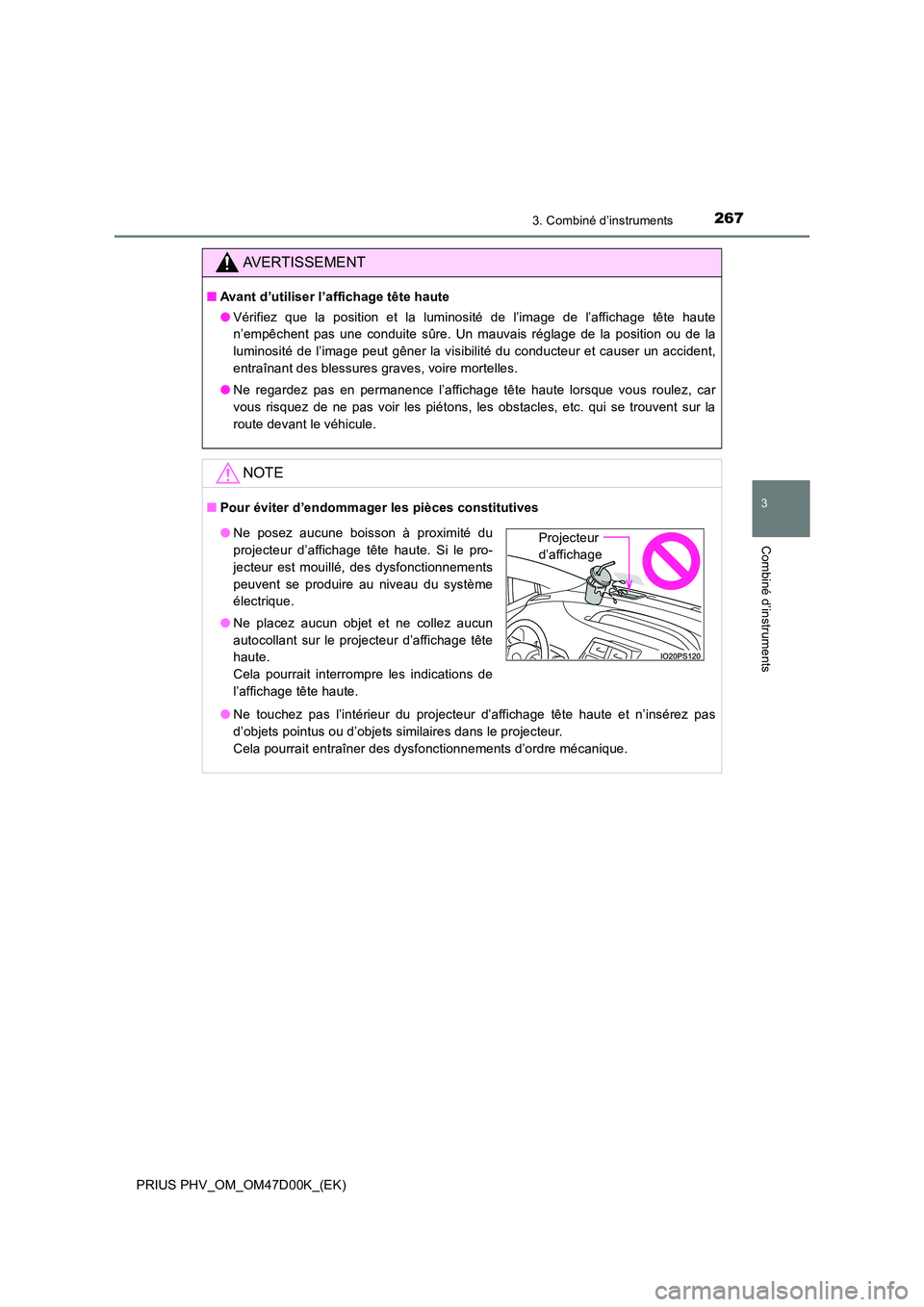

AVERTISSEMENT
■Avant d’utiliser l’affichage tête haute
● Vérifiez que la position et la luminosité de l’image de l’affichage tête haute
n’empêchent pas une conduite sûre. Un mauvais réglage de la position ou de la
luminosité de l’image peut gêner la visibilité du conducteur et causer un accident,
entraînant des blessures graves, voire mortelles.
● Ne regardez pas en permanence l’affichage tête haute lorsque vous roulez, car
vous risquez de ne pas voir les piétons, les obstacles, etc. qui se trouvent sur la
route devant le véhicule.
NOTE
■ Pour éviter d’endommager les pièces constitutives
● Ne touchez pas l’intérieur du projecteur d’affichage tête haute et n’insérez pas
d’objets pointus ou d’objets similaires dans le projecteur.
Cela pourrait entraîner des dysfonctionnements d’ordre mécanique.
● Ne posez aucune boisson à proximité du
projecteur d’affichage tête haute. Si le pro-
jecteur est mouillé, des dysfonctionnements
peuvent se produire au niveau du système
électrique.
● Ne placez aucun objet et ne collez aucun
autocollant sur le projecteur d’affichage tête
haute.
Cela pourrait interrompre les indications de
l’affichage tête haute.
Projecteur
d’affichage

2683. Combiné d’instruments
PRIUS PHV_OM_OM47D00K_(EK)

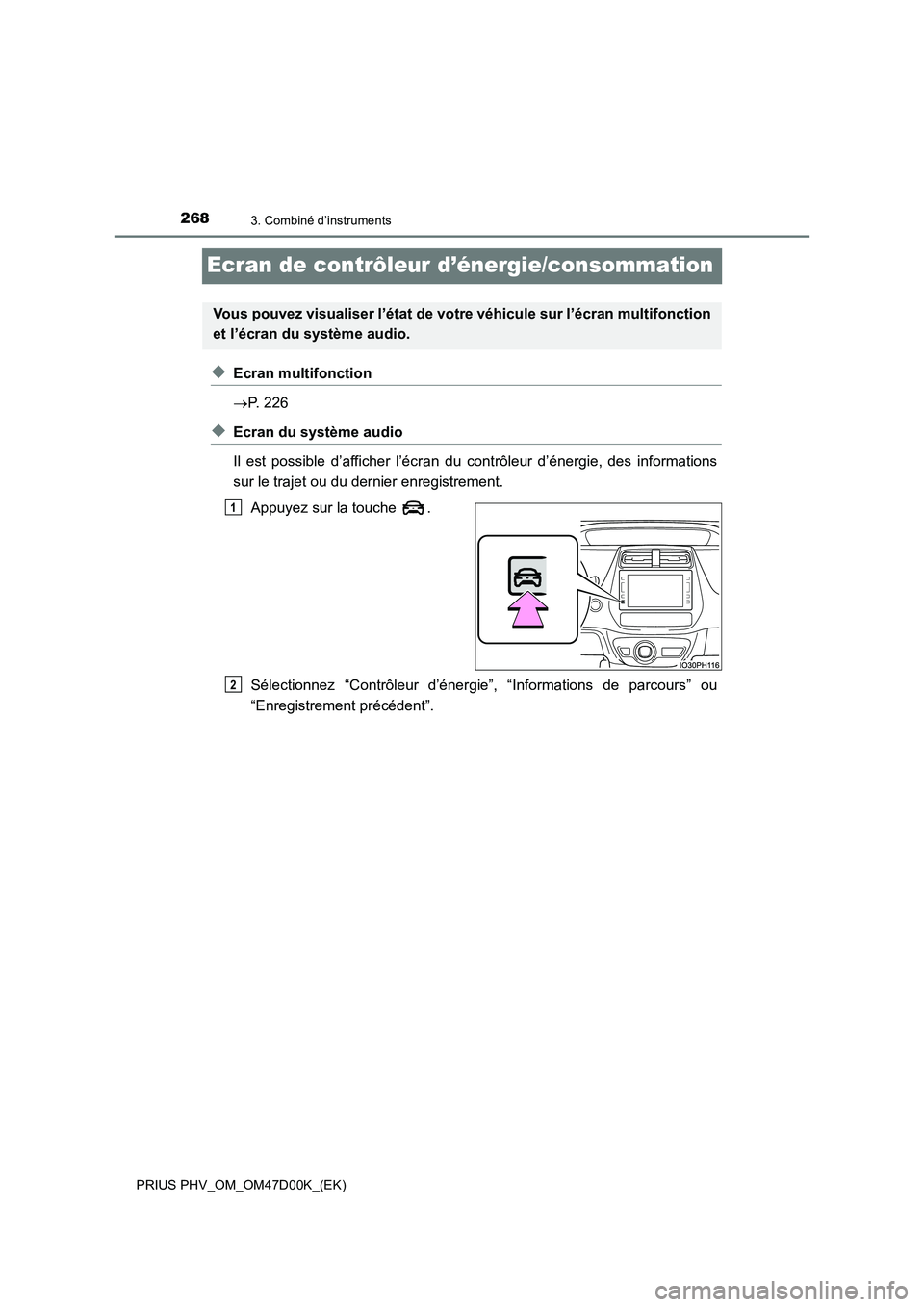

Ecran de contrôleur d’énergie/consommation
◆Ecran multifonction
 P. 226
◆Ecran du système audio
Il est possible d’afficher l’écran du contrôleur d’énergie, des informations
sur le trajet ou du dernier enregistrement.
Appuyez sur la touche .
Sélectionnez “Contrôleur d’énergie”, “Informations de parcours” ou
“Enregistrement précédent”.
Vous pouvez visualiser l’état de vo tre véhicule sur l’écran multifonction
et l’écran du système audio.
1
2

2693. Combiné d’instruments
3
Combiné d’instruments
PRIUS PHV_OM_OM47D00K_(EK)■

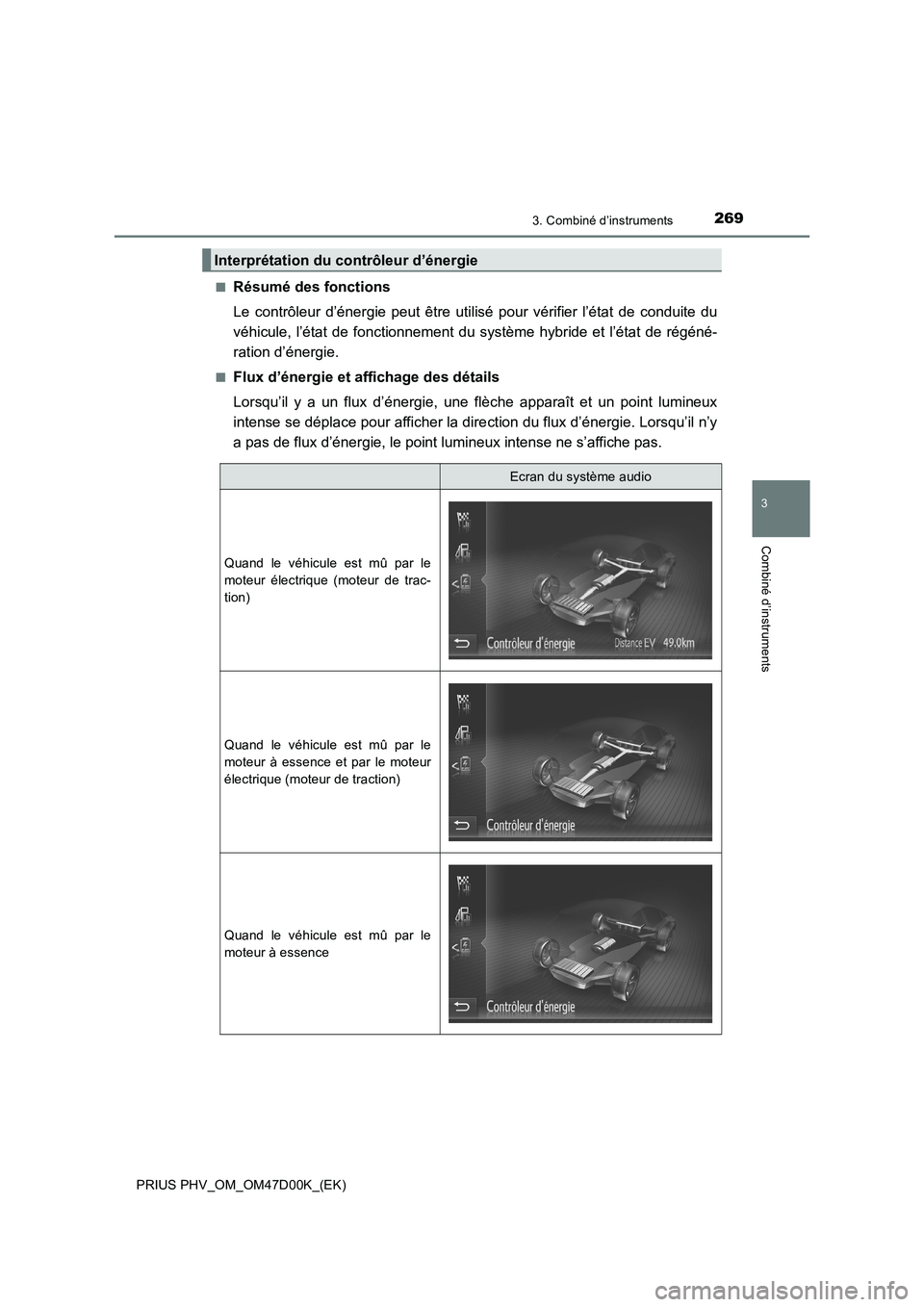

Résumé des fonctions
Le contrôleur d’énergie peut être utilisé pour vérifier l’état de conduite du
véhicule, l’état de fonctionnement du système hybride et l’état de régéné-
ration d’énergie.
■Flux d’énergie et affichage des détails
Lorsqu’il y a un flux d’énergie, une flèche apparaît et un point lumineux
intense se déplace pour afficher la direction du flux d’énergie. Lorsqu’il n’y
a pas de flux d’énergie, le point lumineux intense ne s’affiche pas.
Interprétation du contrôleur d’énergie
Ecran du système audio
Quand le véhicule est mû par le
moteur électrique (moteur de trac-
tion)
Quand le véhicule est mû par le
moteur à essence et par le moteur
électrique (moteur de traction)
Quand le véhicule est mû par le
moteur à essence

2703. Combiné d’instruments
PRIUS PHV_OM_OM47D00K_(EK)

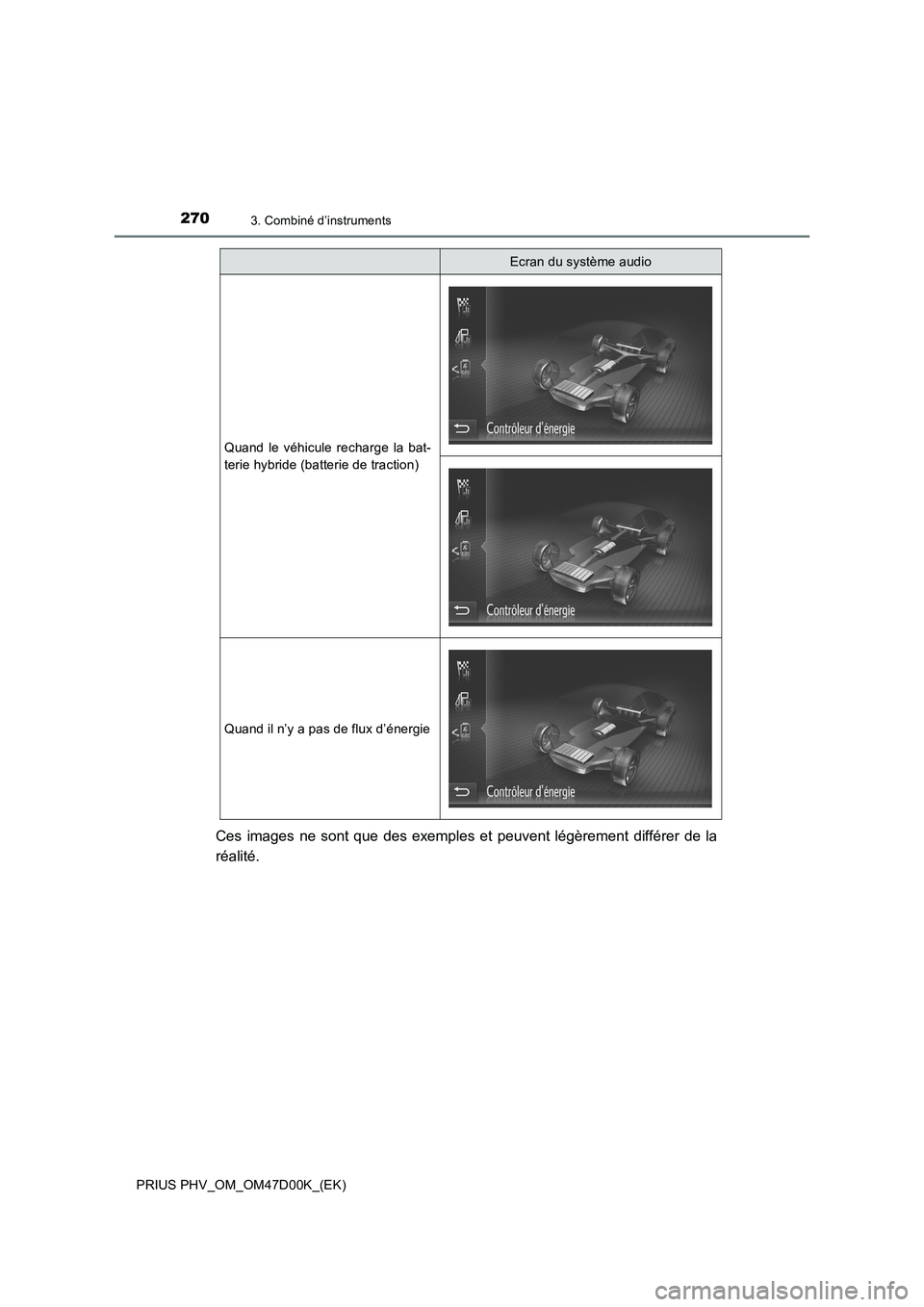

Ces images ne sont que des exemples et peuvent légèrement différer de la
réalité.
Quand le véhicule recharge la bat-
terie hybride (batterie de traction)
Quand il n’y a pas de flux d’énergie
Ecran du système audio
