TOYOTA PRIUS PLUG-IN HYBRID 2018 Omistajan Käsikirja (in Finnish)

4816-1. Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM47C99FI
6
Matkustamon laitteet

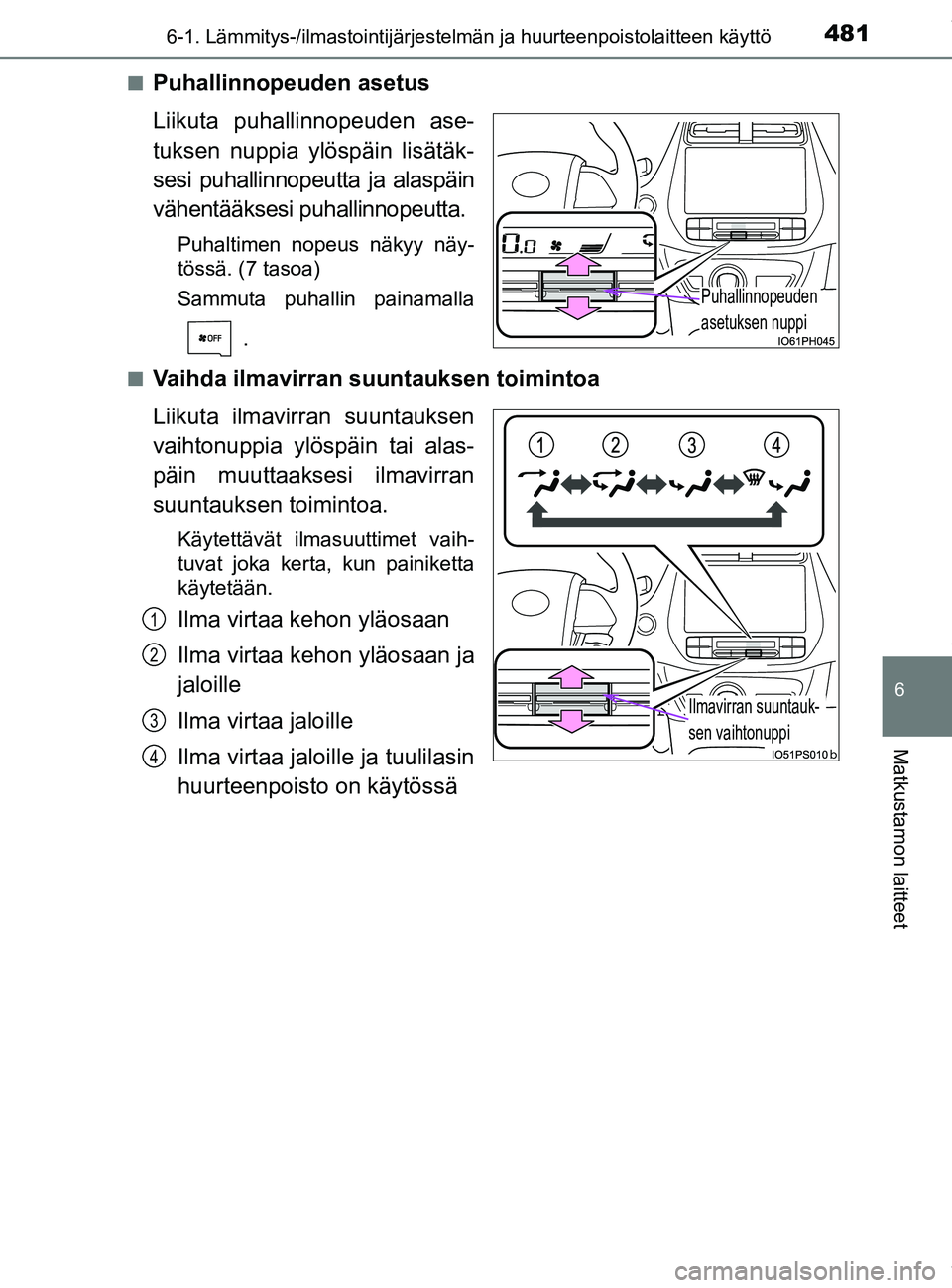

nPuhallinnopeuden asetus
Liikuta puhallinnopeuden ase-
tuksen nuppia ylöspäin lisätäk-
sesi puhallinnopeutta ja alaspäin
vähentääksesi puhallinnopeutta.
Puhaltimen nopeus näkyy näy-
tössä. (7 tasoa)
Sammuta puhallin painamalla
.
n
Vaihda ilmavirran suuntauksen toimintoa
Liikuta ilmavirran suuntauksen
vaihtonuppia ylöspäin tai alas-
päin muuttaaksesi ilmavirran
suuntauksen toimintoa.
Käytettävät ilmasuuttimet vaih-
tuvat joka kerta, kun painiketta
käytetään.
Ilma virtaa kehon yläosaan
Ilma virtaa kehon yläosaan ja
jaloille
Ilma virtaa jaloille
Ilma virtaa jaloille ja tuulilasin
huurteenpoisto on käytössä
Puhallinnopeuden
asetuksen nuppi
Ilmavirran suuntauk-
sen vaihtonuppi
1
2
3
4
OM47C99FI.book Page 481 Friday, July 13, 2018 12:44 PM

4826-1. Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM47C99FIn

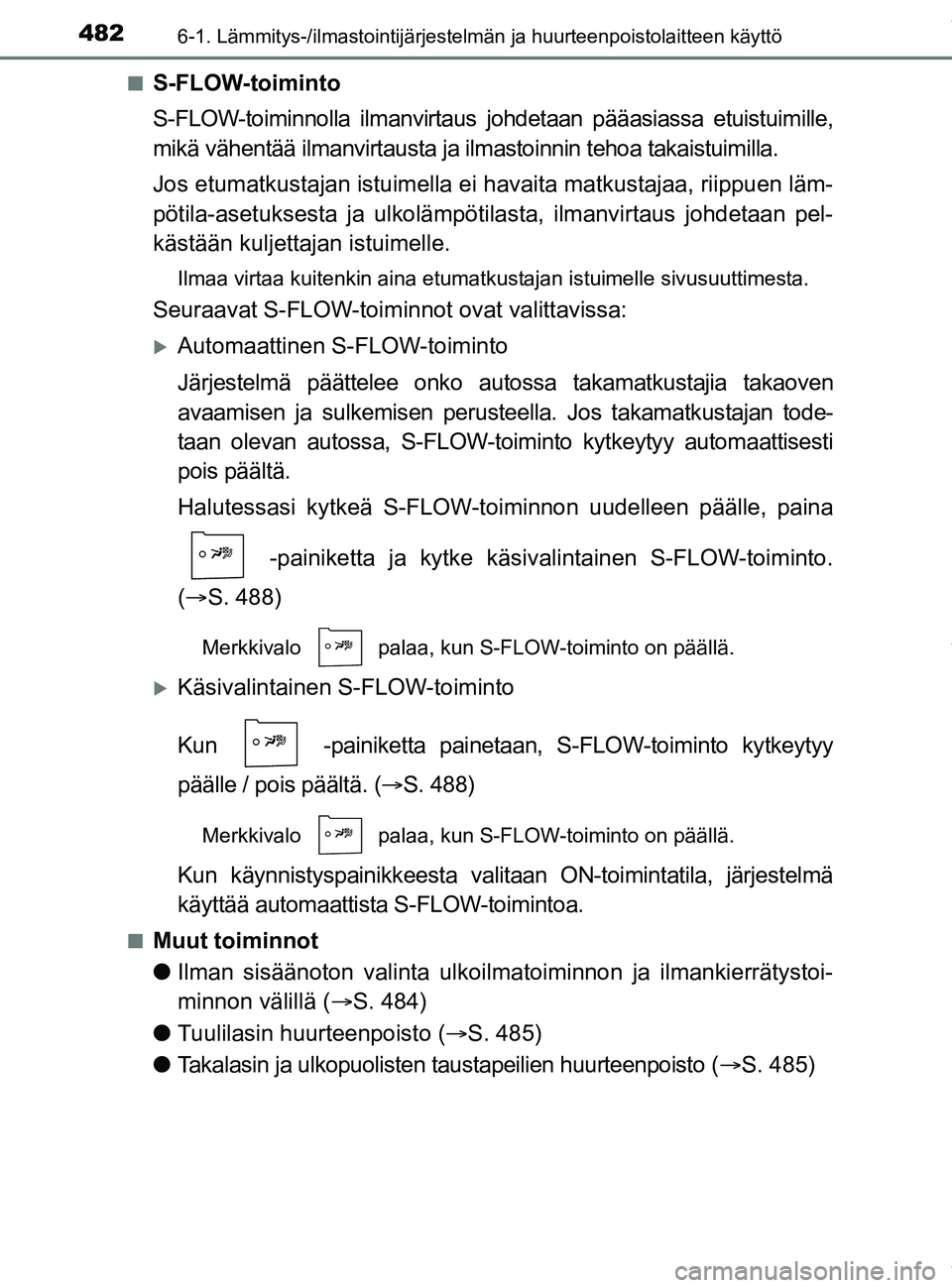

S-FLOW-toiminto
S-FLOW-toiminnolla ilmanvirtaus johdetaan pääasiassa etuistuimille,
mikä vähentää ilmanvirtausta ja ilmastoinnin tehoa takaistuimilla.
Jos etumatkustajan istuimella ei
havaita matkustajaa, riippuen läm-
pötila-asetuksesta ja ulkolämpötilasta, ilmanvirtaus johdetaan pel-
kästään kuljettajan istuimelle.
Ilmaa virtaa kuitenkin aina etumatkustajan istuimelle sivusuuttimesta.
Seuraavat S-FLOW-toimin not ovat valittavissa:
Automaattinen S-FLOW-toiminto
Järjestelmä päättelee onko autossa takamatkustajia takaoven
avaamisen ja sulkemisen perusteella. Jos takamatkustajan tode-
taan olevan autossa, S-FLOW-toiminto kytkeytyy automaattisesti
pois päältä.
Halutessasi kytkeä S-FLOW-toimi nnon uudelleen päälle, paina
-painiketta ja kytke käsivalintainen S-FLOW-toiminto.
(  S. 488)
Merkkivalo palaa, kun S-FLOW-toiminto on päällä.
Käsivalintainen S-FLOW-toiminto
Kun -painiketta painetaan, S-FLOW-toiminto kytkeytyy
päälle / pois päältä. ( S. 488)
Merkkivalo palaa, kun S-FLOW-toiminto on päällä.
Kun käynnistyspainikkeesta valitaan ON-toimintatila, järjestelmä
käyttää automaattista S-FLOW-toimintoa.
nMuut toiminnot
l Ilman sisäänoton valinta ulkoilma toiminnon ja ilmankierrätystoi-
minnon välillä ( S. 484)
l Tuulilasin huurteenpoisto ( S. 485)
l Takalasin ja ulkopuolisten taustapeilien huurteenpoisto ( S. 485)
OM47C99FI.book Page 482 Friday, July 13, 2018 12:44 PM

4836-1. Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM47C99FI
6
Matkustamon laitteet

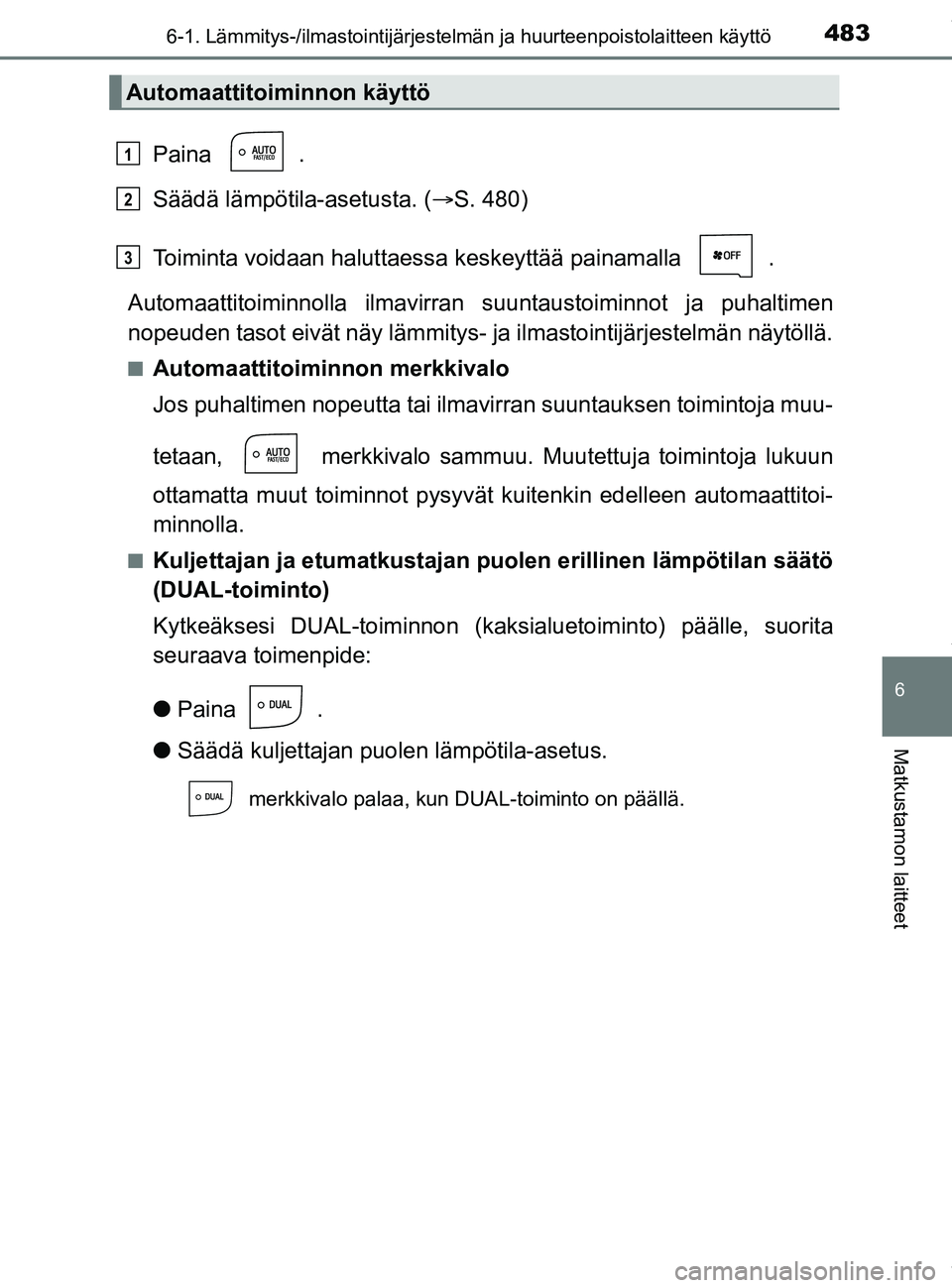

Paina .
Säädä lämpötila-asetusta. (S. 480)
Toiminta voidaan haluttaessa keskeyttää painamalla .
Automaattitoiminnolla ilmavirran suuntaustoiminnot ja puhaltimen
nopeuden tasot eivät näy lämmitys- ja ilmastointijärjestelmän näytöllä.
nAutomaattitoiminnon merkkivalo
Jos puhaltimen nopeutta tai ilmavirran suuntauksen toimintoja muu-
tetaan, merkkivalo sammuu. Muutettuja toimintoja lukuun
ottamatta muut toiminnot pysyvät kuitenkin edelleen automaattitoi-
minnolla.
nKuljettajan ja etumatkustajan puolen erillinen lämpötilan säätö
(DUAL-toiminto)
Kytkeäksesi DUAL-toiminnon (kaksi aluetoiminto) päälle, suorita
seuraava toimenpide:
l Paina .
l Säädä kuljettajan puolen lämpötila-asetus.
merkkivalo palaa, kun DUAL-toiminto on päällä.
Automaattitoiminnon käyttö
1
2
3
OM47C99FI.book Page 483 Friday, July 13, 2018 12:44 PM

4846-1. Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM47C99FIn

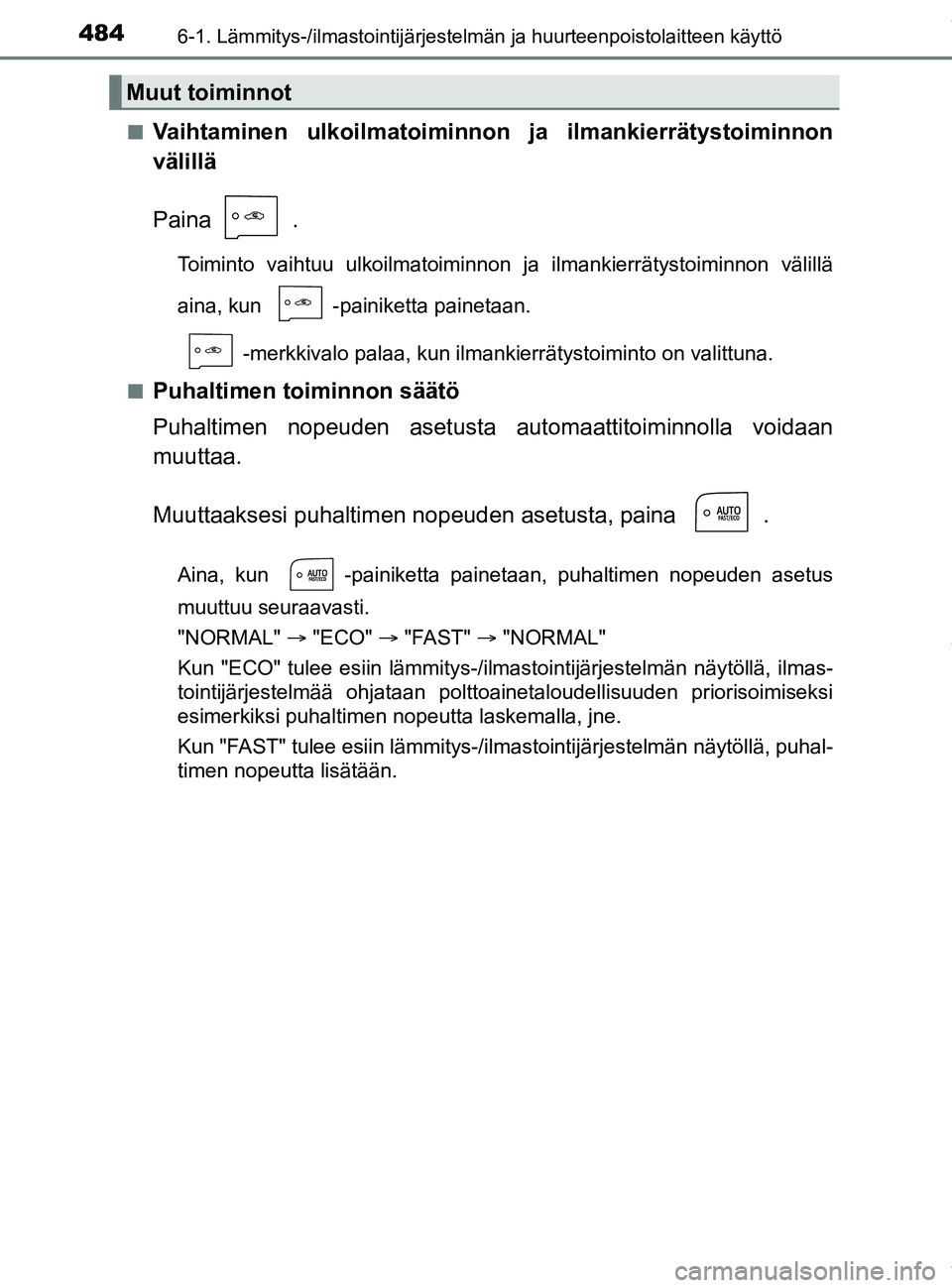

Vaihtaminen ulkoilmatoiminnon ja ilmankierrätystoiminnon
välillä
Paina .
Toiminto vaihtuu ulkoilmatoiminnon ja ilmankierrätystoiminnon välillä
aina, kun -painiketta painetaan.
-merkkivalo palaa, kun ilmankierrätystoiminto on valittuna.
n
Puhaltimen toiminnon säätö
Puhaltimen nopeuden asetusta automaattitoiminnolla voidaan
muuttaa.
Muuttaaksesi puhaltimen nopeuden asetusta, paina .
Aina, kun -painiketta painetaan, puhaltimen nopeuden asetus
muuttuu seuraavasti.
"NORMAL"  "ECO"  "FAST"  "NORMAL"
Kun "ECO" tulee esiin lämmitys-/ilmastointijärjestelmän näytöllä, ilmas-
tointijärjestelmää ohjataan polttoainetaloudellisuuden priorisoimiseksi
esimerkiksi puhaltimen nopeutta laskemalla, jne.
Kun "FAST" tulee esiin lämmitys-/ilmastointijärjestelmän näytöl\
lä, puhal-
timen nopeutta lisätään.
Muut toiminnot
OM47C99FI.book Page 484 Friday, July 13, 2018 12:44 PM

4856-1. Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM47C99FI
6
Matkustamon laitteet

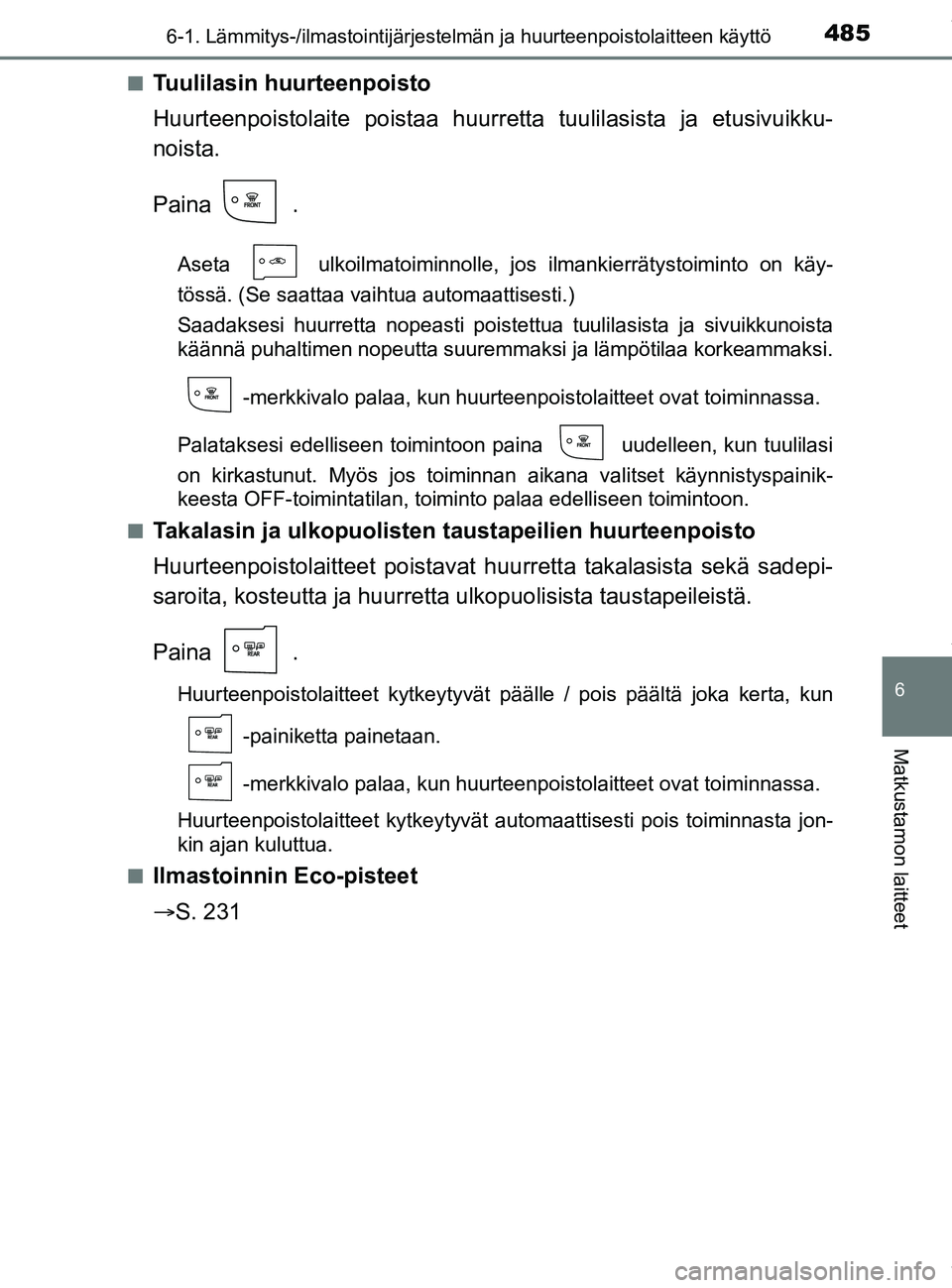

nTuulilasin huurteenpoisto
Huurteenpoistolaite poistaa huurre tta tuulilasista ja etusivuikku-
noista.
Paina .
Aseta ulkoilmatoiminnolle, jos ilmankierrätystoiminto on käy-
tössä. (Se saattaa vaihtua automaattisesti.)
Saadaksesi huurretta nopeasti poistettua tuulilasista ja sivuikkunoista
käännä puhaltimen nopeutta suuremmaksi ja lämpötilaa korkeammaksi.
-merkkivalo palaa, kun huurteenpoistolaitteet ovat toiminnassa.
Palataksesi edelliseen toimintoon paina uudelleen, kun tuulilasi
on kirkastunut. Myös jos toiminnan aikana valitset käynnistyspaini\
k-
keesta OFF-toimintatilan, toiminto palaa edelliseen toimintoon.
n
Takalasin ja ulkopuolisten taustapeilien huurteenpoisto
Huurteenpoistolaitteet poistavat h uurretta takalasista sekä sadepi-
saroita, kosteutta ja huurrett a ulkopuolisista taustapeileistä.
Paina .
Huurteenpoistolaitteet kytkeytyvät päälle / pois päältä\
joka kerta, kun -painiketta painetaan.
-merkkivalo palaa, kun huurteenpoistolaitteet ovat toiminnassa.
Huurteenpoistolaitteet kytkeytyvät automaattisesti pois toiminnasta jon-
kin ajan kuluttua.
n
Ilmastoinnin Eco-pisteet
 S. 231
OM47C99FI.book Page 485 Friday, July 13, 2018 12:44 PM

4866-1. Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM47C99FIn

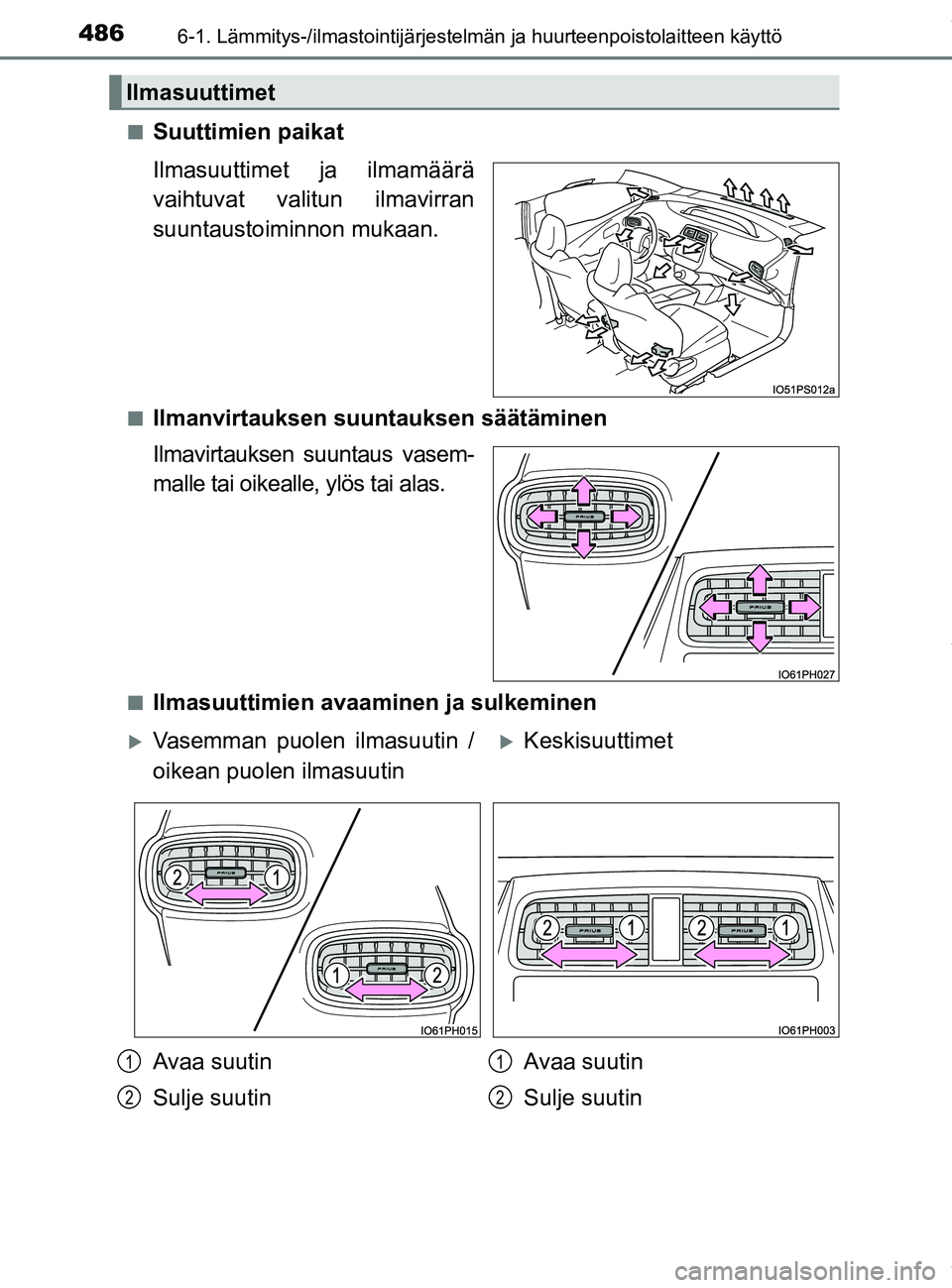

Suuttimien paikat
Ilmasuuttimet ja ilmamäärä
vaihtuvat valitun ilmavirran
suuntaustoiminnon mukaan.
nIlmanvirtauksen suuntauksen säätäminen
Ilmavirtauksen suuntaus vasem-
malle tai oikealle, ylös tai alas.
nIlmasuuttimien avaaminen ja sulkeminen
Ilmasuuttimet
Vasemman puolen ilmasuutin /
oikean puolen ilmasuutinKeskisuuttimet
Avaa suutin
Sulje suutin Avaa suutin
Sulje suutin
1
2
1
2
OM47C99FI.book Page 486 Friday, July 13, 2018 12:44 PM

4876-1. Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM47C99FI
6
Matkustamon laitteet

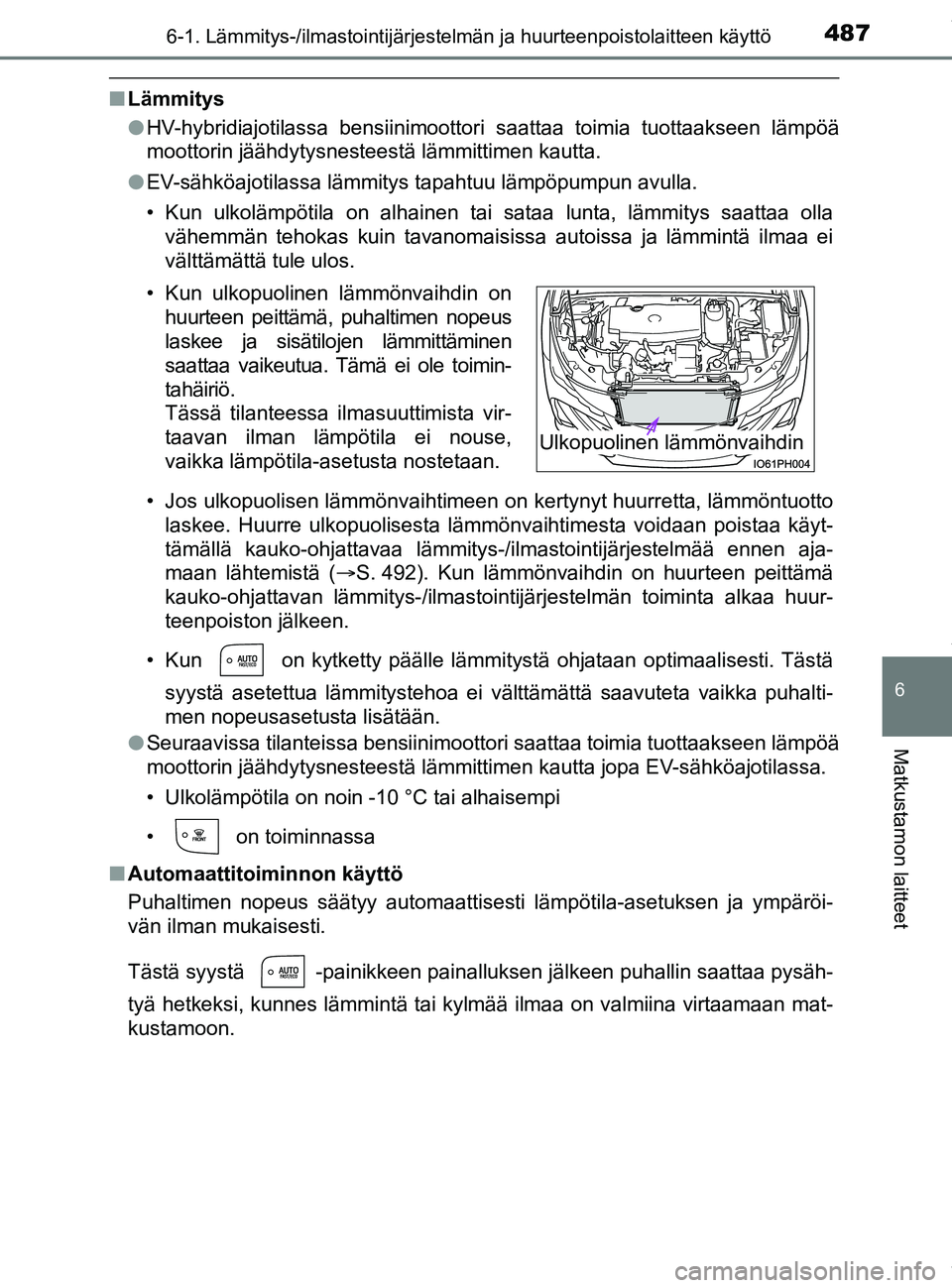

nLämmitys
lHV-hybridiajotilassa bensiinimoottori saattaa toimia tuottaakseen lämpöä
moottorin jäähdytysnesteestä lämmittimen kautta.
l EV-sähköajotilassa lämmitys tapahtuu lämpöpumpun avulla.
• Kun ulkolämpötila on alhainen tai sataa lunta, lämmitys saattaa olla
vähemmän tehokas kuin tavanomaisissa autoissa ja lämmintä ilmaa ei
välttämättä tule ulos.
• Jos ulkopuolisen lämmönvaihtimeen on kertynyt huurretta, lämmöntuotto laskee. Huurre ulkopuolisesta lämmönvaihtimesta voidaan poistaa käyt-
tämällä kauko-ohjattavaa lämmitys-/ilmastointijärjestelmää ennen aja-
maan lähtemistä ( S. 492). Kun lämmönvaihdin on huurteen peittämä
kauko-ohjattavan lämmitys-/ilmastointijärjestelmän toiminta alkaa huur-
teenpoiston jälkeen.
• Kun on kytketty päälle lämmitystä ohjataan optimaalisesti. Tästä syystä asetettua lämmitystehoa ei välttämättä saavuteta vaikka puhalti-
men nopeusasetusta lisätään.
l Seuraavissa tilanteissa bensiinimoottori saattaa toimia tuottaakseen lämpöä
moottorin jäähdytysnesteestä lämmittimen kautta jopa EV-sähköajotilassa.
• Ulkolämpötila on noin -10 °C tai alhaisempi
• on toiminnassa
n Automaattitoiminnon käyttö
Puhaltimen nopeus säätyy automaattisesti lämpötila-asetuksen ja ympäröi-
vän ilman mukaisesti.
Tästä syystä -painikkeen painalluksen jälkeen puhallin saattaa pysäh-
tyä hetkeksi, kunnes lämmintä tai kylmää ilmaa on valmiina virtaamaan mat-
kustamoon.• Kun ulkopuolinen lämmönvaihdin on
huurteen peittämä, puhaltimen nopeus
laskee ja sisätilojen lämmittäminen
saattaa vaikeutua. Tämä ei ole toimin-
tahäiriö.
Tässä tilanteessa ilmasuuttimista vir-
taavan ilman lämpötila ei nouse,
vaikka lämpötila-asetusta nostetaan.
Ulkopuolinen lämmönvaihdin
OM47C99FI.book Page 487 Friday, July 13, 2018 12:44 PM

4886-1. Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM47C99FIn

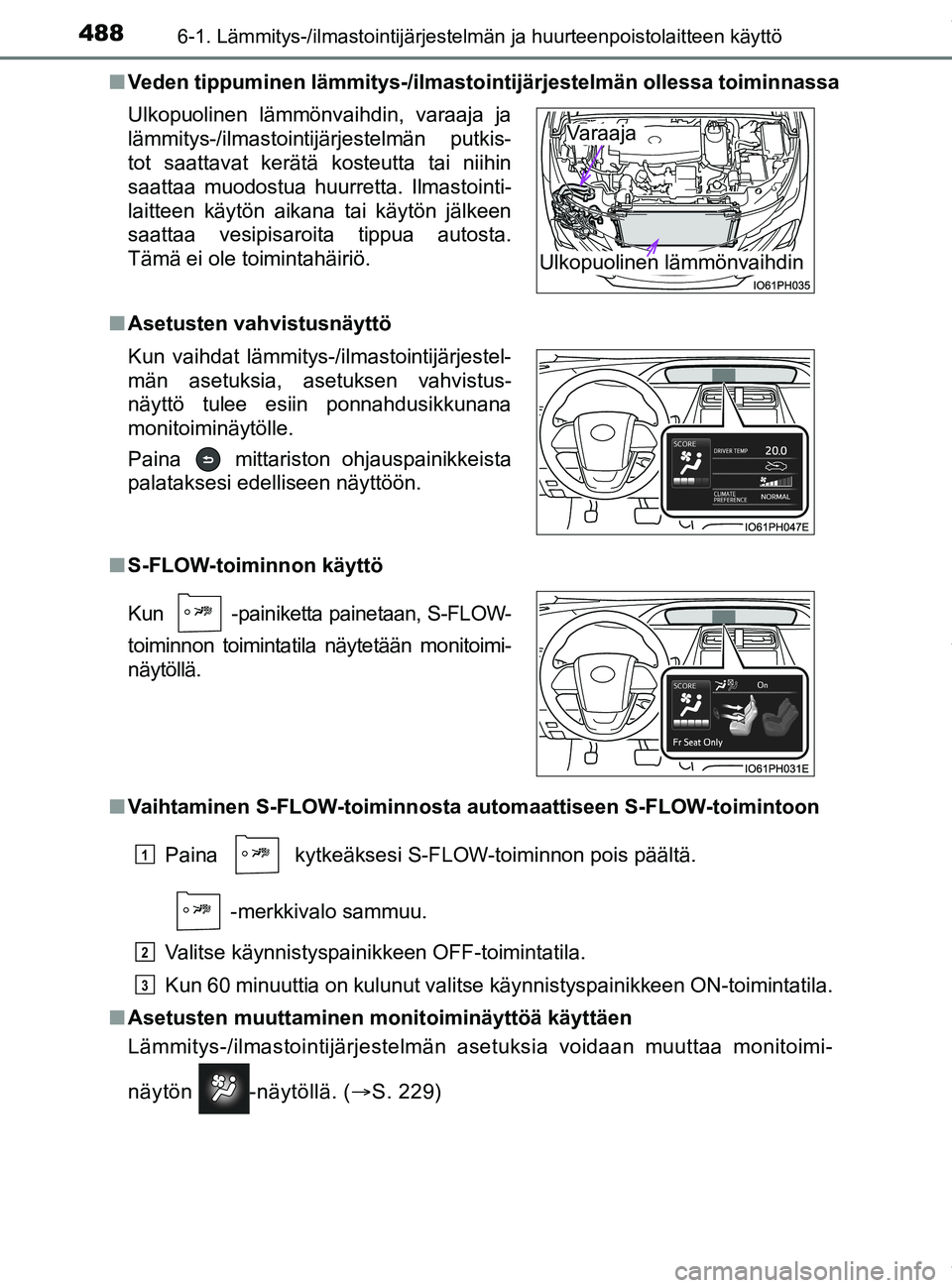

Veden tippuminen lämmitys-/ilmastoi ntijärjestelmän ollessa toiminnassa
n Asetusten vahvistusnäyttö
n S-FLOW-toiminnon käyttö
n Vaihtaminen S-FLOW-toiminnosta automaattiseen S-FLOW-toimintoon
Paina kytkeäksesi S-FLOW-toiminnon pois päältä.
-merkkivalo sammuu.
Valitse käynnistyspainikkeen OFF-toimintatila.
Kun 60 minuuttia on kulunut valitse käynnistyspainikkeen ON-toimintatila.
n Asetusten muuttaminen monitoiminäyttöä käyttäen
Lämmitys-/ilmastointijärjestelmän as etuksia voidaan muuttaa monitoimi-
näytön -näytöllä. ( S. 229)
Ulkopuolinen lämmönvaihdin, varaaja ja
lämmitys-/ilmastointijärjestelmän putkis-
tot saattavat kerätä kosteutta tai niihin
saattaa muodostua huurretta. Ilmastointi-
laitteen käytön aikana tai käytön jälkeen
saattaa vesipisaroita tippua autosta.
Tämä ei ole toimintahäiriö.
Kun vaihdat lämmitys-/ilmastointijärjestel-
män asetuksia, asetuksen vahvistus-
näyttö tulee esiin ponnahdusikkunana
monitoiminäytölle.
Paina mittariston ohjauspainikkeista
palataksesi edelliseen näyttöön.
Kun -painiketta painetaan, S-FLOW-
toiminnon toimintatila näytetään monitoimi-
näytöllä.
Ulkopuolinen lämmönvaihdin
Va r a a j a
1
2
3
OM47C99FI.book Page 488 Friday, July 13, 2018 12:44 PM

4896-1. Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM47C99FI
6
Matkustamon laitteet

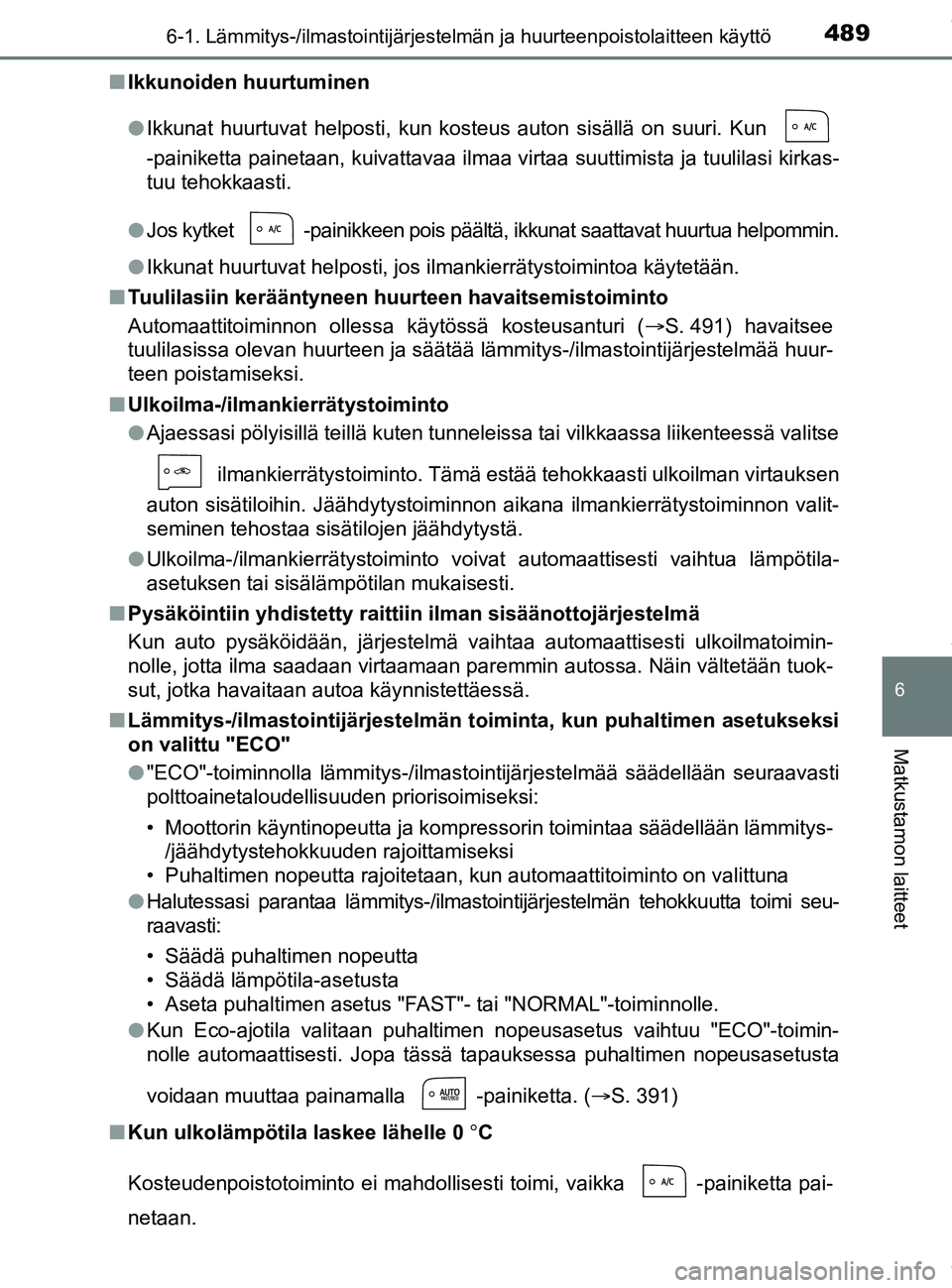

nIkkunoiden huurtuminen
lIkkunat huurtuvat helposti, kun kosteus auton sisällä on suuri. Kun
-painiketta painetaan, kuivattavaa ilmaa virtaa suuttimista ja tuulilasi kirkas-
tuu tehokkaasti.
l Jos kytket -painikkeen pois päältä, ikkunat saattavat huurtua helpommin.
l Ikkunat huurtuvat helposti, jos ilmankierrätystoimintoa käytetään.
n Tuulilasiin kerääntyneen huurteen havaitsemistoiminto
Automaattitoiminnon ollessa käytössä kosteusanturi ( S. 491) havaitsee
tuulilasissa olevan huurteen ja säätää lämmitys-/ilmastointijärjestelmää huur-
teen poistamiseksi.
n Ulkoilma-/ilmankierrätystoiminto
lAjaessasi pölyisillä teillä kuten tunneleissa tai vilkkaassa liikenteessä valitse
ilmankierrätystoiminto. Tämä estää tehokkaasti ulkoilman virtauksen
auton sisätiloihin. Jäähdytystoiminnon aikana ilmankierrätystoiminnon valit-
seminen tehostaa sisätilojen jäähdytystä.
l Ulkoilma-/ilmankierrätystoiminto voivat automaattisesti vaihtua lämpötila-
asetuksen tai sisälämpötilan mukaisesti.
n Pysäköintiin yhdistetty raitti in ilman sisäänottojärjestelmä
Kun auto pysäköidään, järjestelmä vaihtaa automaattisesti ulkoilmatoimin-
nolle, jotta ilma saadaan virtaamaan paremmin autossa. Näin vältetään tuok-
sut, jotka havaitaan autoa käynnistettäessä.
n Lämmitys-/ilmastointijärj estelmän toiminta, kun puhaltimen asetukseksi
on valittu "ECO"
l "ECO"-toiminnolla lämmitys-/ilmastoin tijärjestelmää säädellään seuraavasti
polttoainetaloudellisuuden priorisoimiseksi:
• Moottorin käyntinopeutta ja kompressorin toimintaa säädellään lämmitys- /jäähdytystehokkuuden rajoittamiseksi
• Puhaltimen nopeutta rajoitetaan, kun automaattitoiminto on valittuna
l Halutessasi parantaa lämmitys-/ilmastoint ijärjestelmän tehokkuutta toimi seu-
raavasti:
• Säädä puhaltimen nopeutta
• Säädä lämpötila-asetusta
• Aseta puhaltimen asetus "FAST"- tai "NORMAL"-toiminnolle.
l Kun Eco-ajotila valitaan puhaltimen nopeusasetus vaihtuu "ECO"-toimin-
nolle automaattisesti. Jopa tässä tapauksessa puhaltimen nopeusasetusta
voidaan muuttaa painamalla -painiketta. ( S. 391)
n Kun ulkolämpötila laskee lähelle 0 C
Kosteudenpoistotoiminto ei mahdollisesti toimi, vaikka -painiketta pai-
netaan.
OM47C99FI.book Page 489 Friday, July 13, 2018 12:44 PM

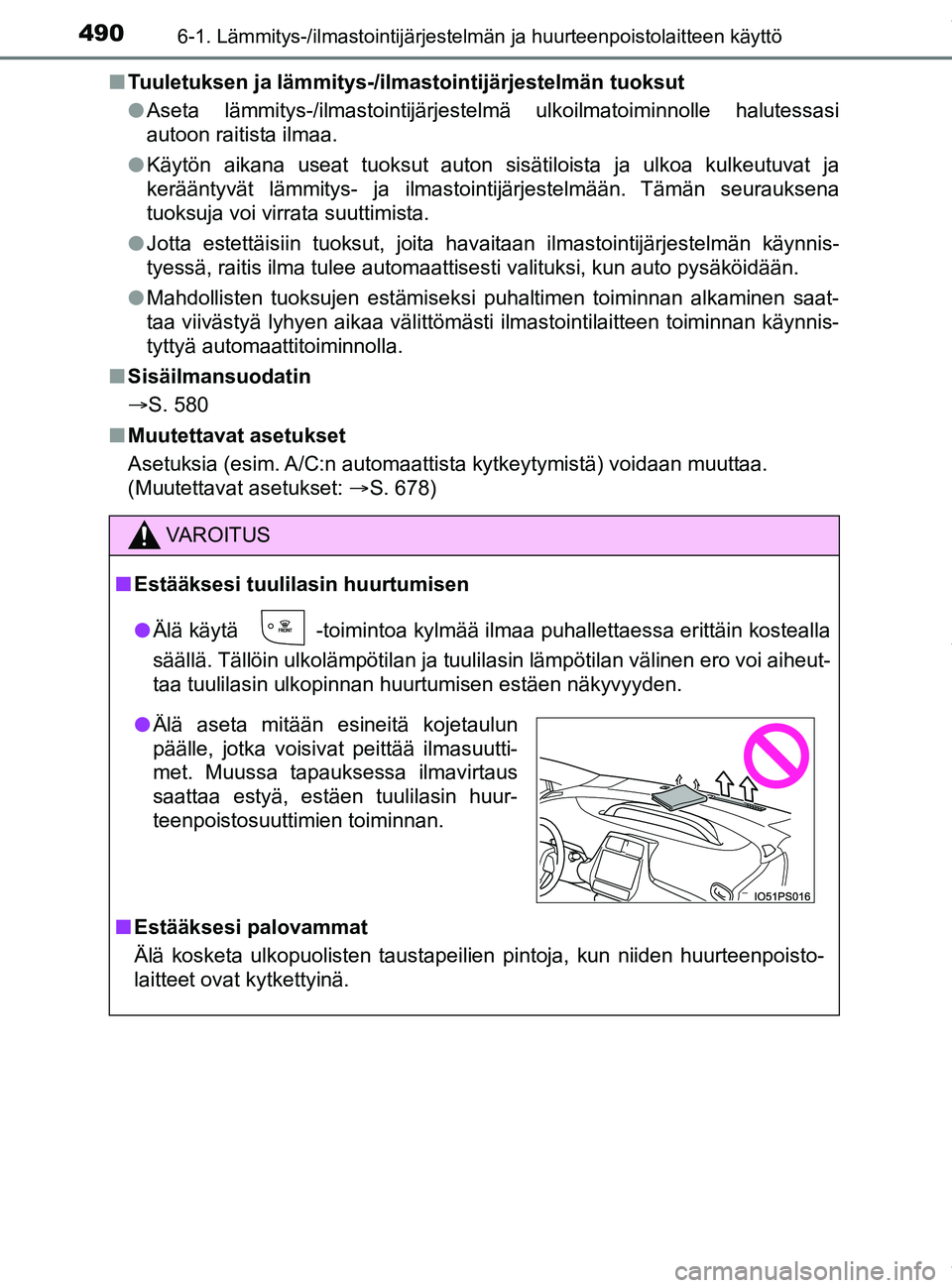

4906-1. Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM47C99FIn
Tuuletuksen ja lämmitys-/ilmastointijärjestelmän tuoksut
lAseta lämmitys-/ilmastointijärjestelmä ulkoilmatoiminnolle halutessasi
autoon raitista ilmaa.
l Käytön aikana useat tuoksut auton sisätiloista ja ulkoa kulkeutuvat ja
kerääntyvät lämmitys- ja ilmastointijärjestelmään. Tämän seurauksena
tuoksuja voi virrata suuttimista.
l Jotta estettäisiin tuoksut, joita havaitaan ilmastointijärjestelmän käynnis-
tyessä, raitis ilma tulee automaattisesti valituksi, kun auto pysäköidään.
l Mahdollisten tuoksujen estämiseksi puhaltimen toiminnan alkaminen saat-
taa viivästyä lyhyen aikaa välittömästi ilmastointilaitteen toiminnan käynnis-
tyttyä automaattitoiminnolla.
n Sisäilmansuodatin
S. 580
n Muutettavat asetukset
Asetuksia (esim. A/C:n automaattista kytkeytymistä) voidaan muuttaa.
(Muutettavat asetukset: S. 678)
VAROITUS
nEstääksesi tuulilasin huurtumisen
l Älä käytä
-toimintoa kylmää ilmaa puhallettaessa erittäin kostealla
säällä. Tällöin ulkolämpötilan ja tuulilasin lämpötilan välinen ero voi aiheut-
taa tuulilasin ulkopinnan huurtumisen estäen näkyvyyden.
n Estääksesi palovammat
Älä kosketa ulkopuolisten taustapeilien pintoja, kun niiden huurteenpoisto-
laitteet ovat kytkettyinä.
l Älä aseta mitään esineitä kojetaulun
päälle, jotka voisivat peittää ilmasuutti-
met. Muussa tapauksessa ilmavirtaus
saattaa estyä, estäen tuulilasin huur-
teenpoistosuuttimien toiminnan.
OM47C99FI.book Page 490 Friday, July 13, 2018 12:44 PM
