TOYOTA PRIUS PLUG-IN HYBRID 2021 Návod na použití (in Czech)

2313. Přístrojová deska
3
Přístrojová deska
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
*: Když se zobrazí výstražné hlášení, barva se změní na oranžovo u.
Ikony menuObsahStrany
Informace o jízdě
Zobrazí se monitor energie, který zobrazuje
provozní stav hybridního systému nebo další
informace, např. spotřeba elektřiny a spotřeba
paliva.
S. 232
Zobrazení nastavení hodin
Nastavení hodin může být změněno. S. 250
Zobrazení s vazbou na navigační systém
Zobrazují se informace týkající se navigačního
systému.
S. 251
Zobrazení s vazbou na audiosystém
Je možné měnit nastavení audiosystému.S. 251
Obrazovka nastavení systému klimatizace
Je možné měnit nastavení systému klimati-
zace.
S. 252
Informace o asistenčních jízdních systémech
Zobrazí se informace týkající se asistenčních
jízdních systémů, např. LTA (Asistent sledová-
ní jízdy v jízdních pruzích) a adaptivní tempo-
mat s plným rychlostním rozsahem.
S. 256
Zobrazení výstražných hlášení*
Zobrazí se výstražná hlášení.S. 256
Zobrazení nastavení
Nastavení funkcí vozidla, zobrazení přístroje
atd. může být změněno.
S. 257

2323. Přístrojová deska
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
Stiskněte nebo na spínačích ov ládání přístroje a zvolte iko-
nu požadované položky.
Zvolená ikona se zvýrazní a zobrazení se přepne na obrazovku s informa-
cemi.
Když jsou RSA (Asistent dopravních značek) a omezovač rychlosti vypnuty,
může být zvolena také pomocná obrazovka hlavního displeje. ( S. 226)
Stiskněte nebo na spínačích ovládání přístroje pro přepnutí
obsahu zobrazení.
Stiskněte na obrazovkách,
kde je nutné zvolit nebo potvrdit
nějakou položku.
Na obrazovkách se zobrazením zá-
ložky se stisknutím zvolí zobra-
zení záložky, a zobrazení
obrazovky může být změněno stisk-
nutím nebo na spínačích
ovládání přístroje.
Pro návrat na předchozí obrazovku stiskněte .
Když je zvoleno , stisknutím nebo na spínačích ovládání
přístroje mohou být zobrazeny následující informace.
● Monitor energie (S. 233)
● Indikátor hybridního systému (S. 236)
● "Fuel Consumption Record" (Záznam spotřeby paliva) (S. 244)
● "Drive Monitor" (Monitor jízdy) (S. 247)
● "Drive Monitor 2" (Monitor jízdy 2) (S. 248)
● "Eco-Diary" (Eko-deník) (S. 249)
Základní činnosti
1
2
Zobrazení záložky
3
Informace o jízdě
4

2333. Přístrojová deska
3
Přístrojová deska
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)

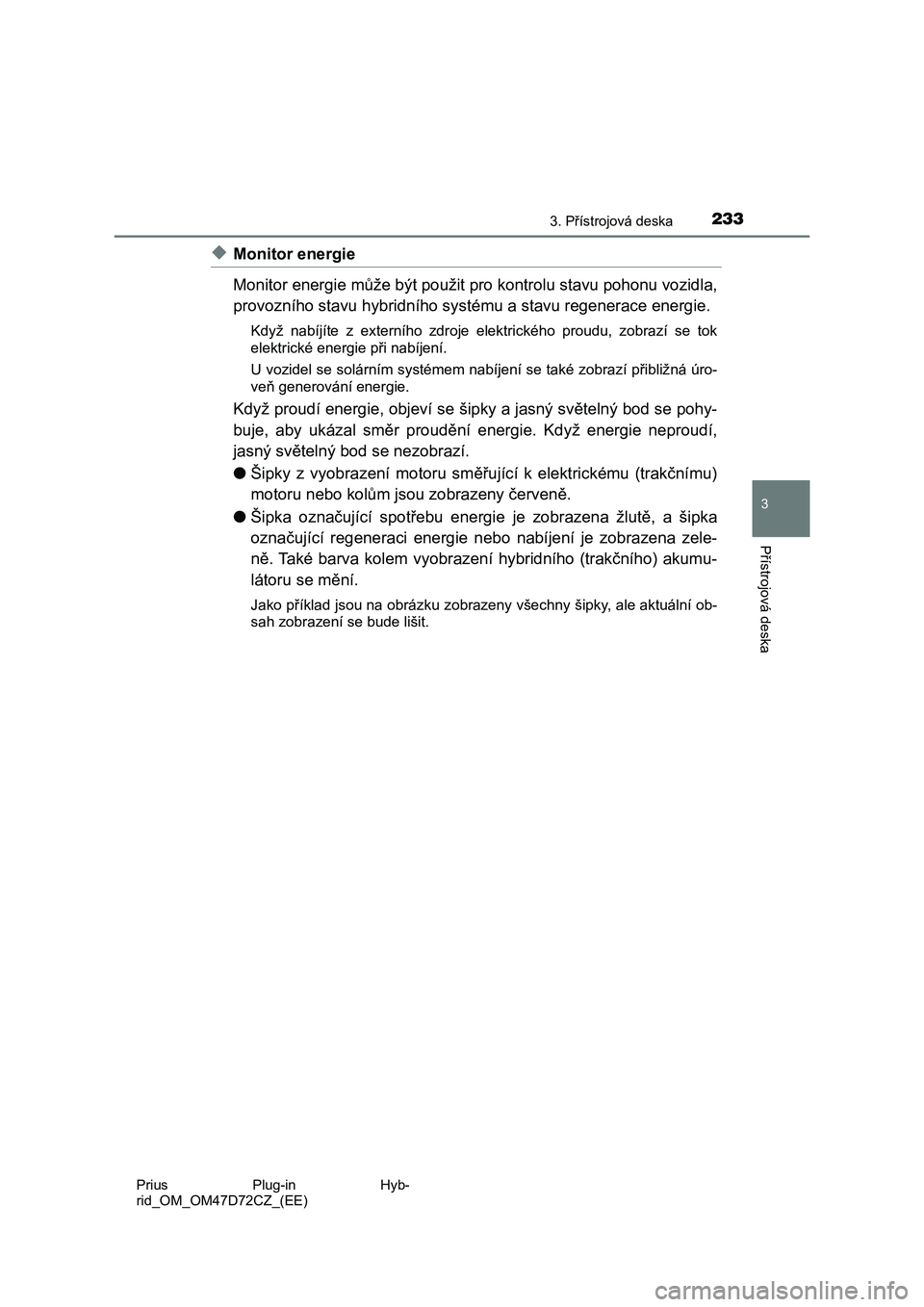

◆Monitor energie
Monitor energie může být použit pro kontrolu stavu pohonu vozidla,
provozního stavu hybridního systému a stavu regenerace energie.
Když nabíjíte z externího zdroje elektrického proudu, zobrazí se tok
elektrické energie při nabíjení.
U vozidel se solárním systémem nabíjení se také zobrazí přibližná úro-
veň generování energie.
Když proudí energie, objeví se šipky a jasný světelný bod se pohy-
buje, aby ukázal směr proudění energie. Když energie neproudí,
jasný světelný bod se nezobrazí.
●Šipky z vyobrazení motoru směřující k elektrickému (trakčnímu)
motoru nebo kolům jsou zobrazeny červeně.
●Šipka označující spotřebu energie je zobrazena žlutě, a šipka
označující regeneraci energie nebo nabíjení je zobrazena zele-
ně. Také barva kolem vyobrazení hybridního (trakčního) akumu-
látoru se mění.
Jako příklad jsou na obrázku zobrazeny všechny šipky, ale aktuální ob-
sah zobrazení se bude lišit.

2343. Přístrojová deska
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
■Kromě nabíjení
Benzínový motor
Elektrický (trakční) motor
Činnost systému klimatizace*1
Hybridní (trakční) akumulátor
Kolo
Jasný světelný bod ukazující
proudění energie
(Příklad zobrazení)
● Když se hybridní (trakční) akumulátor dobíjí, jasný světelný bod
se pohybuje směrem k .
● Během jízdy se jasný světelný bod pohybuje od nebo
(nebo od obou, podle situace) směrem k .*2
● Když je v činnosti kompresor klimatizace, jasný světelný bod se
pohybuje od k .
● Během jízdy se vyobrazení kol otáčí.
*1: Zobrazí se, když je systém klimatizace v činnosti.
*2: Zobrazení se může lišit v závislosti na stavu jízdy.
■Při nabíjení
Hybridní (trakční) akumulátor
Nabíjecí konektor
(Příklad zobrazení)
Když se hybridní (trakční) akumu látor nabíjí, jasný světelný bod se
pohybuje od k .
1
2
3
4
5
6
4
12
5
43
1
2
21

2353. Přístrojová deska
3
Přístrojová deska
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)

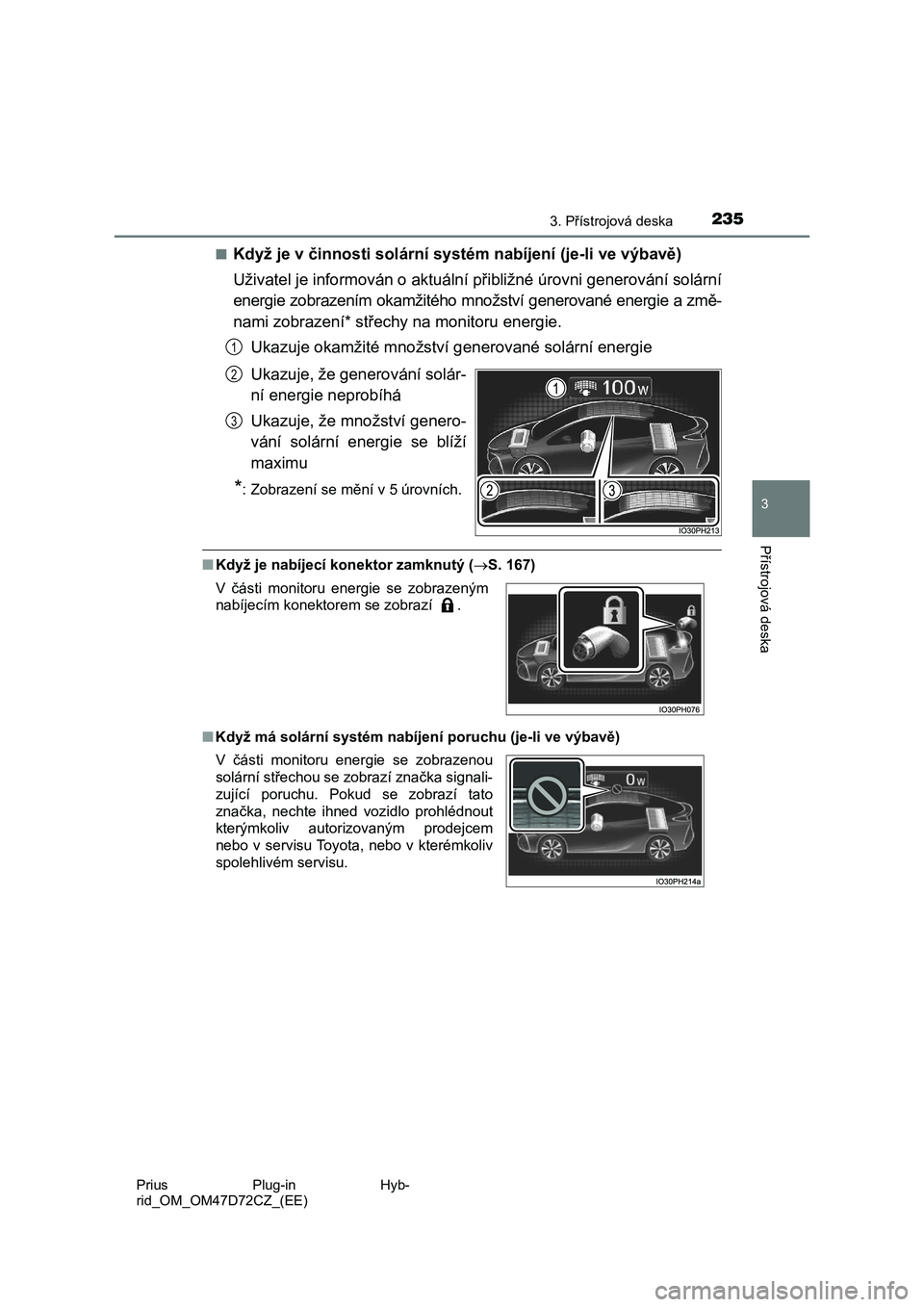

■Když je v či nnosti solární systém nabíjení (je-li ve výbavě)
Uživatel je informován o aktuální přibližné úrovni generování solární
energie zobrazením okamžitého množství generované energie a změ -
nami zobrazení* střechy na monitoru energie.
Ukazuje okamžité množství generované solární energie
Ukazuje, že generování solár-
ní energie neprobíhá
Ukazuje, že množství genero-
vání solární energie se blíží
maximu
*: Zobrazení se mění v 5 úrovních.
■ Když je nabíjecí konektor zamknutý (S. 167)
■ Když má solární systém nabíjení poruchu (je-li ve výbavě)
1
2
3
V části monitoru energie se zobrazeným
nabíjecím konektorem se zobrazí .
V části monitoru energie se zobrazenou
solární střechou se zobrazí značka signali-
zující poruchu. Pokud se zobrazí tato
značka, nechte ihned vozidlo prohlédnout
kterýmkoliv autorizovaným prodejcem
nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.

2363. Přístrojová deska
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)
◆Indikátor hybridního systému
Zobrazení se mění podle ovládání plynového pedálu a zobrazuje
aktuální charakter jízdy a stav regenerace energie.
V režimu EV a v režimu HV jsou obsahy zobrazení indikátoru hybridního
systému rozdílné.
Indikátor hybridního systému může být zobrazen na pomocné obraz ovce
hlavního displeje ( S. 227) a na projekčním displeji (je-li ve výbavě)
( S. 265).
■Jak rozumět zobrazení
V režimu EV
Oblast dobíjení
Ukazuje, že energie je získávána pomocí regeneračního dobíjení.
Oblast EV jízdy
Ukazuje, že vozidlo jede použitím pouze elektrického (trakčního ) motoru.
Oblast činnosti benzínového motoru
Ukazuje, že je jako doplňkový pohon používán benzínový motor.
Eko oblast
Ukazuje, že vozidlo jede způsobem šetrným k životnímu prostředí.
Mění se v rozsahu "Pokyny EKO akcelerace". ( S. 239)*1
Projekční displej
(je-li ve výbavě)
Pomocná
obrazovka
Multiinformační
displej
1
2
3
4

2373. Přístrojová deska
3
Přístrojová deska
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)

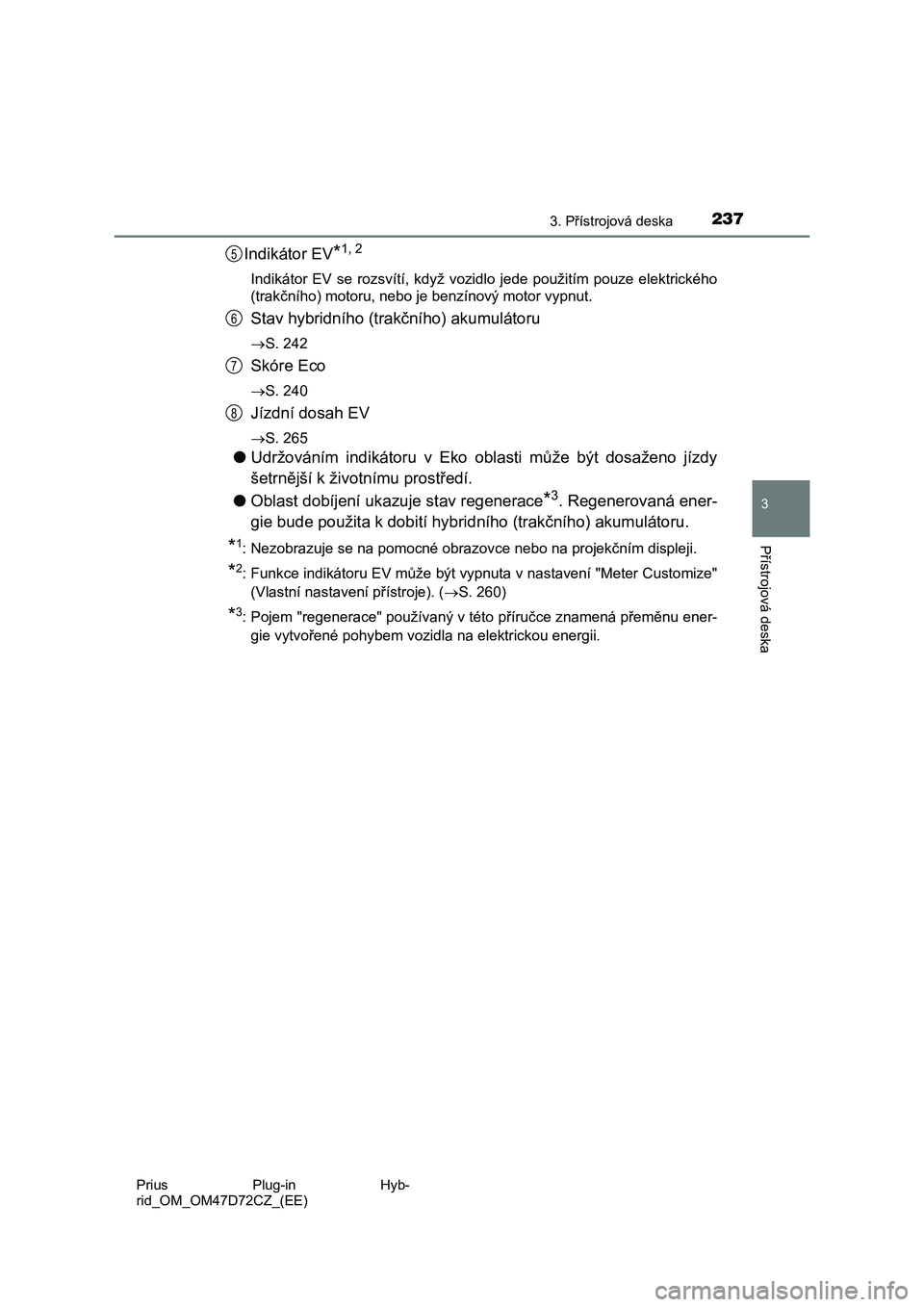

Indikátor EV*1, 2
Indikátor EV se rozsvítí, když vozidlo jede použitím pouze elek trického
(trakčního) motoru, nebo je benzínový motor vypnut.
Stav hybridního (trakčního) akumulátoru
 S. 242
Skóre Eco
S. 240
Jízdní dosah EV
S. 265
●Udržováním indikátoru v Eko oblasti může být dosaženo jízdy
šetrnější k životnímu prostředí.
● Oblast dobíjení ukazuje stav regenerace*3. Regenerovaná ener-
gie bude použita k dobití hybri dního (trakčního) akumulátoru.
*1: Nezobrazuje se na pomocné obrazovce nebo na projekčním displeji.
*2: Funkce indikátoru EV může být vypnuta v nastavení "Meter Customize"
(Vlastní nastavení přístroje). ( S. 260)
*3: Pojem "regenerace" používaný v této příručce znamená přeměnu ener-
gie vytvořené pohybem vozidla na elektrickou energii.
5
6
7
8

2383. Přístrojová deska
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)

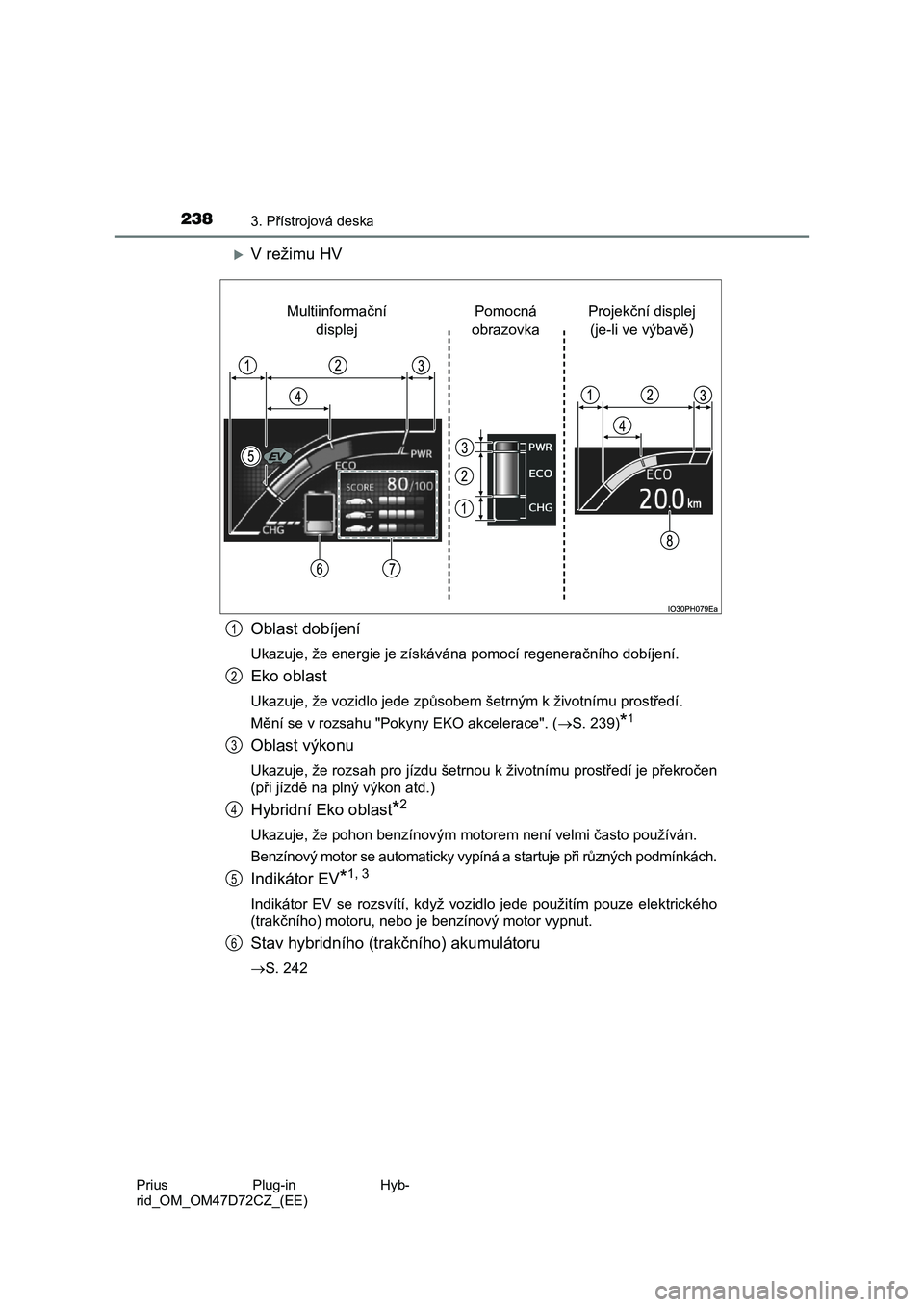

V režimu HV
Oblast dobíjení
Ukazuje, že energie je získávána pomocí regeneračního dobíjení.
Eko oblast
Ukazuje, že vozidlo jede způsobem šetrným k životnímu prostředí .
Mění se v rozsahu "Pokyny EKO akcelerace". ( S. 239)*1
Oblast výkonu
Ukazuje, že rozsah pro jízdu šetrnou k životnímu prostředí je překročen
(při jízdě na plný výkon atd.)
Hybridní Eko oblast*2
Ukazuje, že pohon benzínovým motorem není velmi často používán.
Benzínový motor se automaticky vypíná a startuje při různých po dmínkách.
Indikátor EV*1, 3
Indikátor EV se rozsvítí, když vozidlo jede použitím pouze elektrického
(trakčního) motoru, nebo je benzínový motor vypnut.
Stav hybridního (trakčního) akumulátoru
 S. 242
Projekční displej
(je-li ve výbavě)
Pomocná
obrazovka
Multiinformační
displej
1
2
3
4
5
6

2393. Přístrojová deska
3
Přístrojová deska
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)

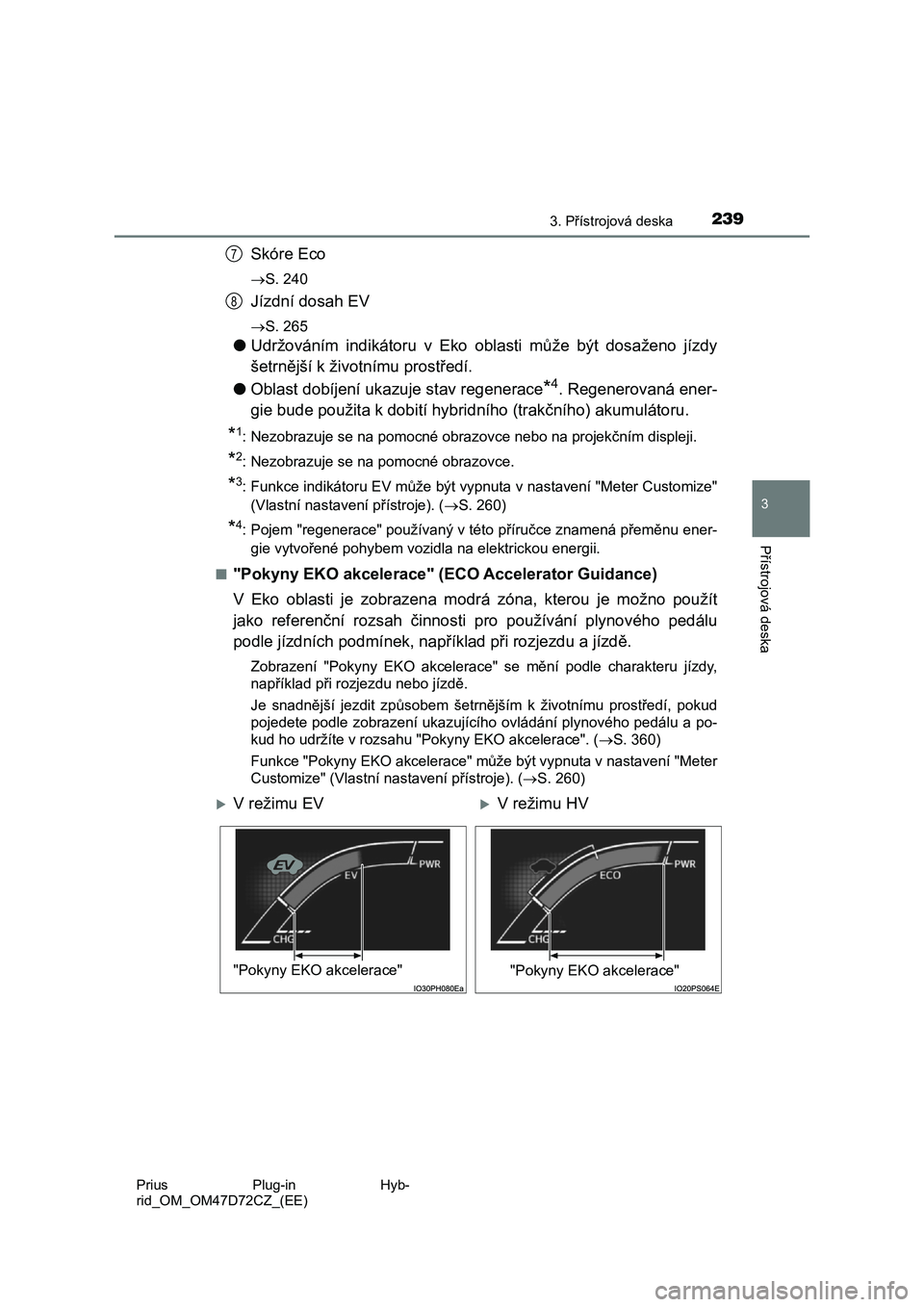

Skóre Eco
 S. 240
Jízdní dosah EV
S. 265
●Udržováním indikátoru v Eko oblasti může být dosaženo jízdy
šetrnější k životnímu prostředí.
● Oblast dobíjení ukazuje stav regenerace*4. Regenerovaná ener-
gie bude použita k dobití hybri dního (trakčního) akumulátoru.
*1: Nezobrazuje se na pomocné obrazovce nebo na projekčním displeji.
*2: Nezobrazuje se na pomocné obrazovce.
*3: Funkce indikátoru EV může být vypnuta v nastavení "Meter Customize"
(Vlastní nastavení přístroje). ( S. 260)
*4: Pojem "regenerace" používaný v této příručce znamená přeměnu ener-
gie vytvořené pohybem vozidla na elektrickou energii.
■"Pokyny EKO akcelerace" (ECO Accelerator Guidance)
V Eko oblasti je zobrazena modr á zóna, kterou je možno použít
jako referenční rozsah činnosti pro používání plynového pedálu
podle jízdních podmí nek, například při rozjezdu a jízdě.
Zobrazení "Pokyny EKO akcelerace" se mění podle charakteru jízdy,
například při rozjezdu nebo jízdě.
Je snadnější jezdit způsobem šetrnějším k životnímu prostředí, pokud
pojedete podle zobrazení ukazujícího ovládání plynového pedálu a po-
kud ho udržíte v rozsahu "Pokyny EKO akcelerace". ( S. 360)
Funkce "Pokyny EKO akcelerace" může být vypnuta v nastavení "Me ter
Customize" (Vlastní nastavení přístroje). ( S. 260)
7
8
V režimu EVV režimu HV
"Pokyny EKO akcelerace""Pokyny EKO akcelerace"

2403. Přístrojová deska
Prius Plug-in Hyb-
rid_OM_OM47D72CZ_(EE)

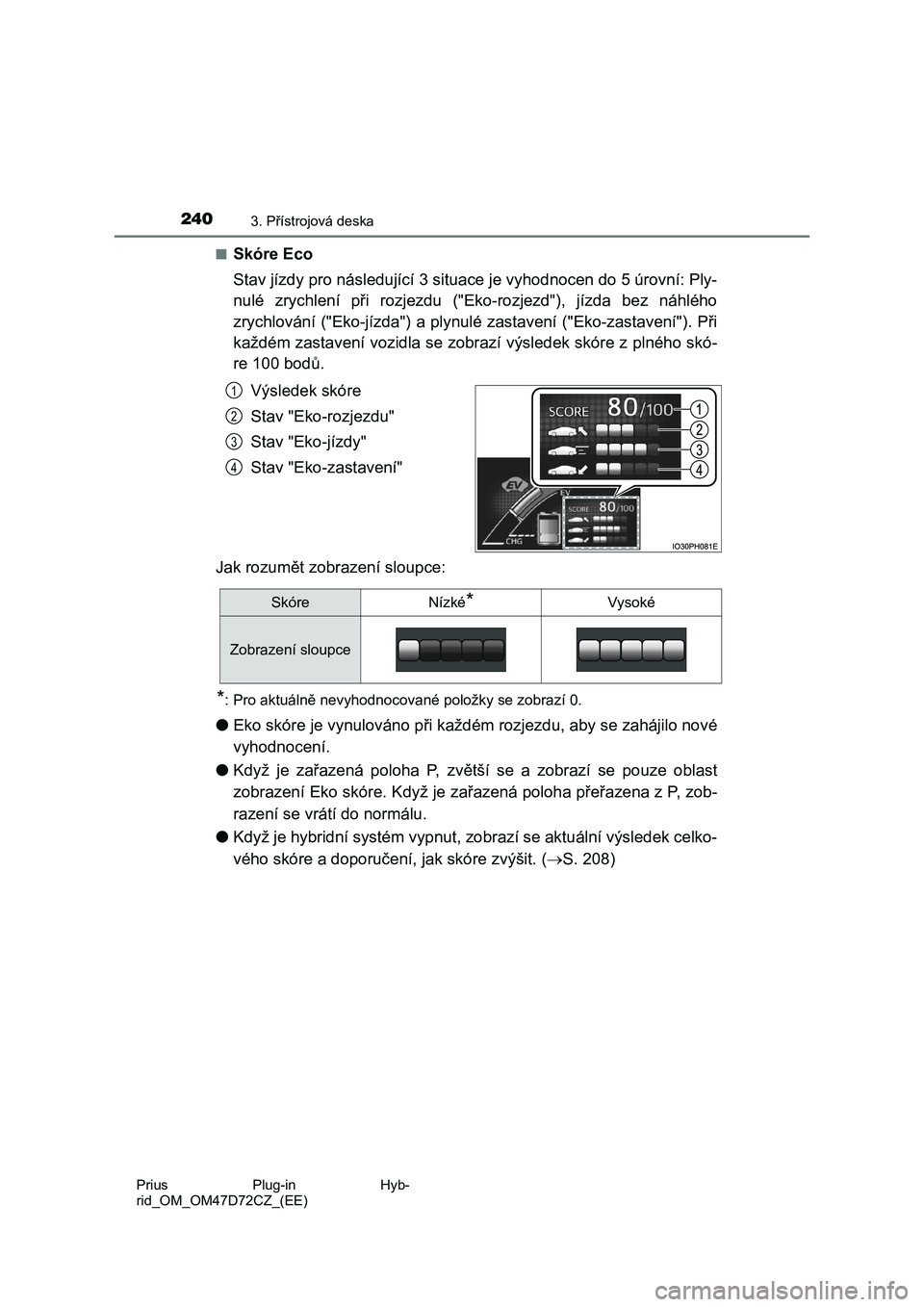

■Skóre Eco
Stav jízdy pro následující 3 s ituace je vyhodnocen do 5 úrovní: Ply-
nulé zrychlení při rozjezdu (" Eko-rozjezd"), jízda bez náhlého
zrychlování ("Eko-jízda") a plynul é zastavení ("Eko-zastavení"). Při
každém zastavení vozidla se zobr azí výsledek skóre z plného skó-
re 100 bodů.
Výsledek skóre
Stav "Eko-rozjezdu"
Stav "Eko-jízdy"
Stav "Eko-zastavení"
Jak rozumět zobrazení sloupce:
*: Pro aktuálně nevyhodnocované položky se zobrazí 0.
● Eko skóre je vynulováno při každém rozjezdu, aby se zahájilo nové
vyhodnocení.
● Když je zařazená poloha P, zvětší se a zobrazí se pouze oblast
zobrazení Eko skóre. Když je z ařazená poloha přeřazena z P, zob-
razení se vrátí do normálu.
● Když je hybridní systém vypnut, zobrazí se aktuální výsledek celko-
vého skóre a doporučen í, jak skóre zvýšit. (S. 208)
1
2
3
4
SkóreNízké*Vysoké
Zobrazení sloupce
