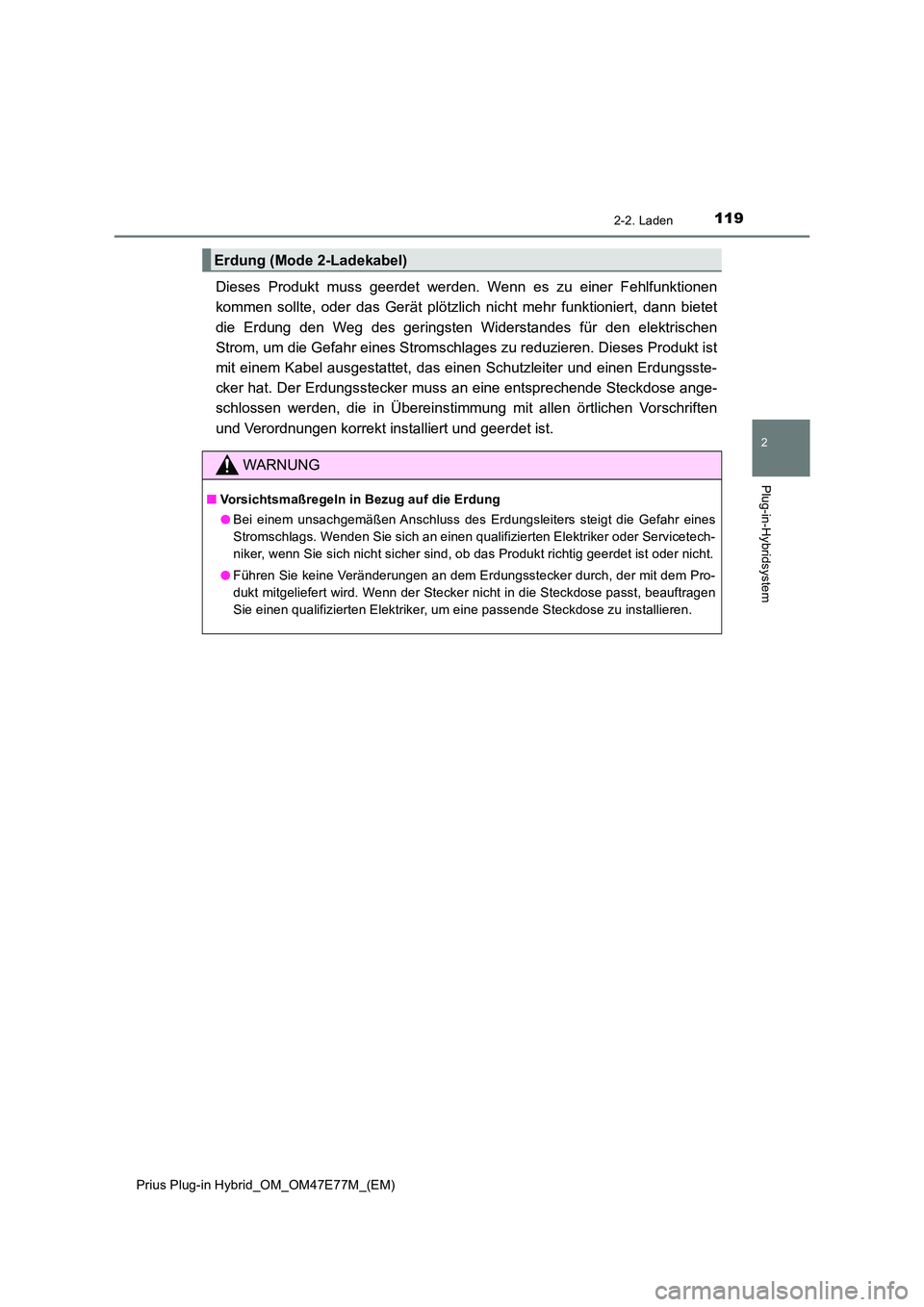

1192-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
Dieses Produkt muss geerdet werden. Wenn es zu einer Fehlfunktionen
kommen sollte, oder das Gerät plötzlich nicht mehr funktioniert, dann bietet
die Erdung den Weg des geringsten Widerstandes für den elektrischen
Strom, um die Gefahr eines Stromschlages zu reduzieren. Dieses Produkt ist
mit einem Kabel ausgestattet, das einen Schutzleiter und einen Erdungsste-
cker hat. Der Erdungsstecker muss an eine entsprechende Steckdose ange-
schlossen werden, die in Übereinsti mmung mit allen örtlichen Vorschriften
und Verordnungen korrekt installiert und geerdet ist.
Erdung (Mode 2-Ladekabel)
WARNUNG
Q Vorsichtsmaßregeln in Bezug auf die Erdung
O Bei einem unsachgemäßen Anschluss des Erdungsleiters steigt die Gefahr eines
Stromschlags. Wenden Sie sich an einen qualifizierten Elektriker oder Servicetech-
niker, wenn Sie sich nicht sicher sind, ob das Produkt richtig geerdet ist oder nicht.
O Führen Sie keine Veränderungen an dem Erdungsstecker durch, der mit dem Pro-
dukt mitgeliefert wird. Wenn der Stecker nicht in die Steckdose passt, beauftragen
Sie einen qualifizierten Elektriker, um eine passende Steckdose zu installieren.

1202-2. Laden
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
Die ICCB (In-Cable Control Box) bietet die folgenden Sicherheitsfunktionen.
QLeckstrom-Erkennungsfunktion
Sollte während des Ladevorgangs ein Leckstrom festgestellt werden, wird
die Stromzufuhr automatisch unterbrochen, um die Gefahr eines Brands
oder Stromschlags auszuschließen.
Bei einer Unterbrechung der Stromzufuhr blinkt die Störungsanzeige.
Informationen zur Vorgehensweise bei einer Unterbrechung der Stromzufuhr:
S. 121
Q
Automatische Prüffunktion
Hierbei handelt es sich um eine automatische Systemprüfung, die vor
Beginn des Ladevorgangs durchgeführt wird, um die Leckstrom-Erken-
nungsfunktion auf problemlosen Betrieb zu untersuchen.
Falls die Prüfung ergibt, dass die Leckstrom-Erkennungsfunktion eine Funkti-
onsstörung aufweist, blinkt die Störungsanzeige, um Sie darüber zu informieren.
(S. 121)
Q
Temperaturerfassungsfunktion
Der Netzstecker verfügt über eine Temperaturerfassungsfunktion. Falls es
während des Ladevorgangs aufgrund eines lockeren Sitzes des Steckers
in der Steckdose usw. zu einer Wärmeentwicklung kommt, hält diese
Funktion die Wärmeentwicklung gering, indem sie den Ladestrom entspre-
chend regelt.
QVoraussetzungen für die Stromzufuhr zum Fahrzeug
Die ICCB (In-Cable Control Box) ist so ausgelegt, dass sie die Stromzufuhr
zum Ladestecker verhindert, wenn der Netzstecker zwar an die Strom-
quelle, der Ladestecker aber nicht an das Fahrzeug angeschlossen ist.
Sicherheitsfunktionen (Modus 2-Ladekabel)

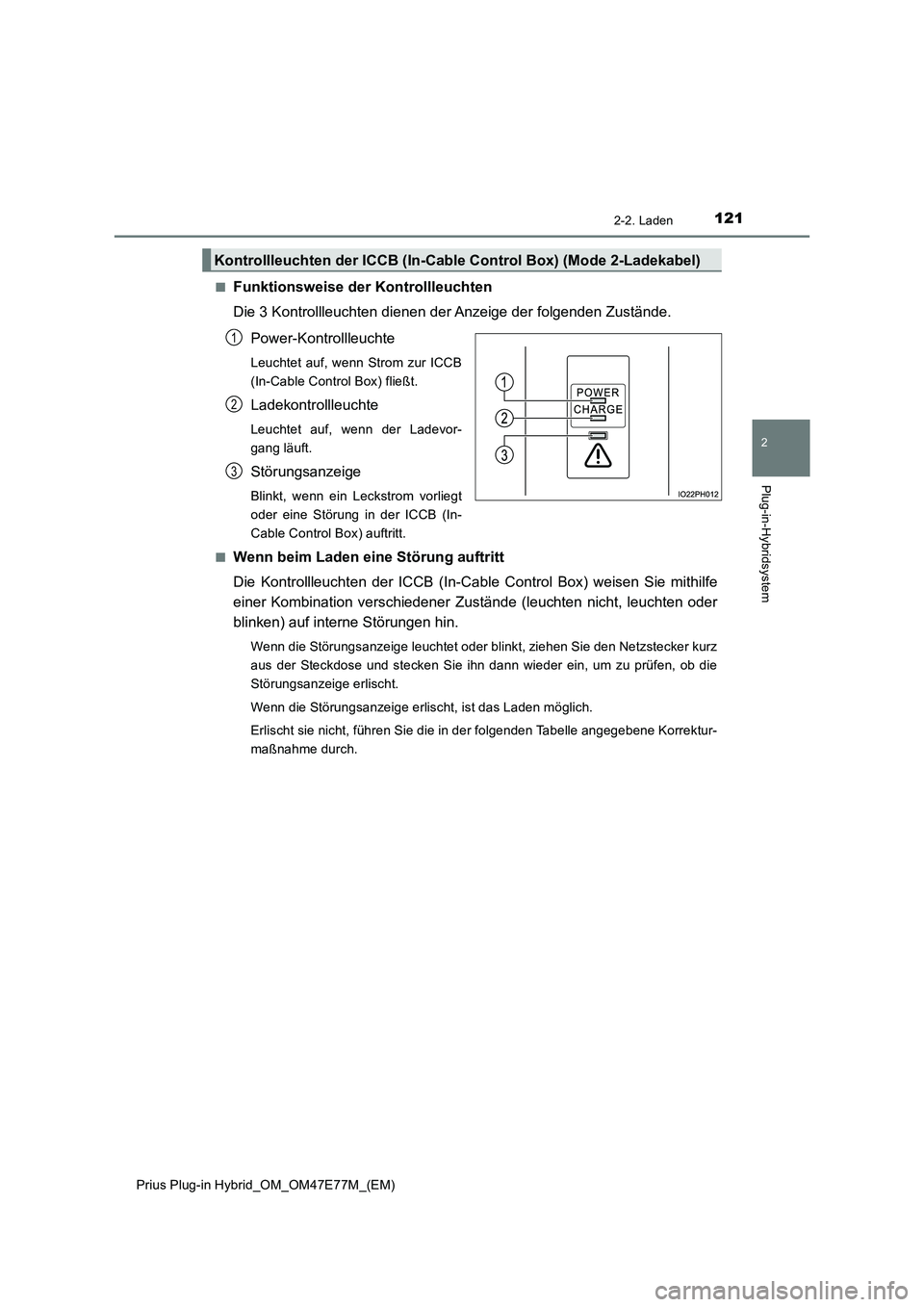

1212-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47E77M_(EM)Q
Funktionsweise der Kontrollleuchten
Die 3 Kontrollleuchten dienen der Anzeige der folgenden Zustände.
Power-Kontrollleuchte
Leuchtet auf, wenn Strom zur ICCB
(In-Cable Control Box) fließt.
Ladekontrollleuchte
Leuchtet auf, wenn der Ladevor-
gang läuft.
Störungsanzeige
Blinkt, wenn ein Leckstrom vorliegt
oder eine Störung in der ICCB (In-
Cable Control Box) auftritt.
Q
Wenn beim Laden eine Störung auftritt
Die Kontrollleuchten der ICCB (In-Cable Control Box) weisen Sie mithilfe
einer Kombination verschiedener Zustände (leuchten nicht, leuchten oder
blinken) auf interne Störungen hin.
Wenn die Störungsanzeige leuchtet oder blinkt, ziehen Sie den Netzstecker kurz
aus der Steckdose und stecken Sie ihn dann wieder ein, um zu prüfen, ob die
Störungsanzeige erlischt.
Wenn die Störungsanzeige erlischt, ist das Laden möglich.
Erlischt sie nicht, führen Sie die in der folgenden Tabelle angegebene Korrektur-
maßnahme durch.
Kontrollleuchten der ICCB (In-Cable Control Box) (Mode 2-Ladekabel)
1
2
3

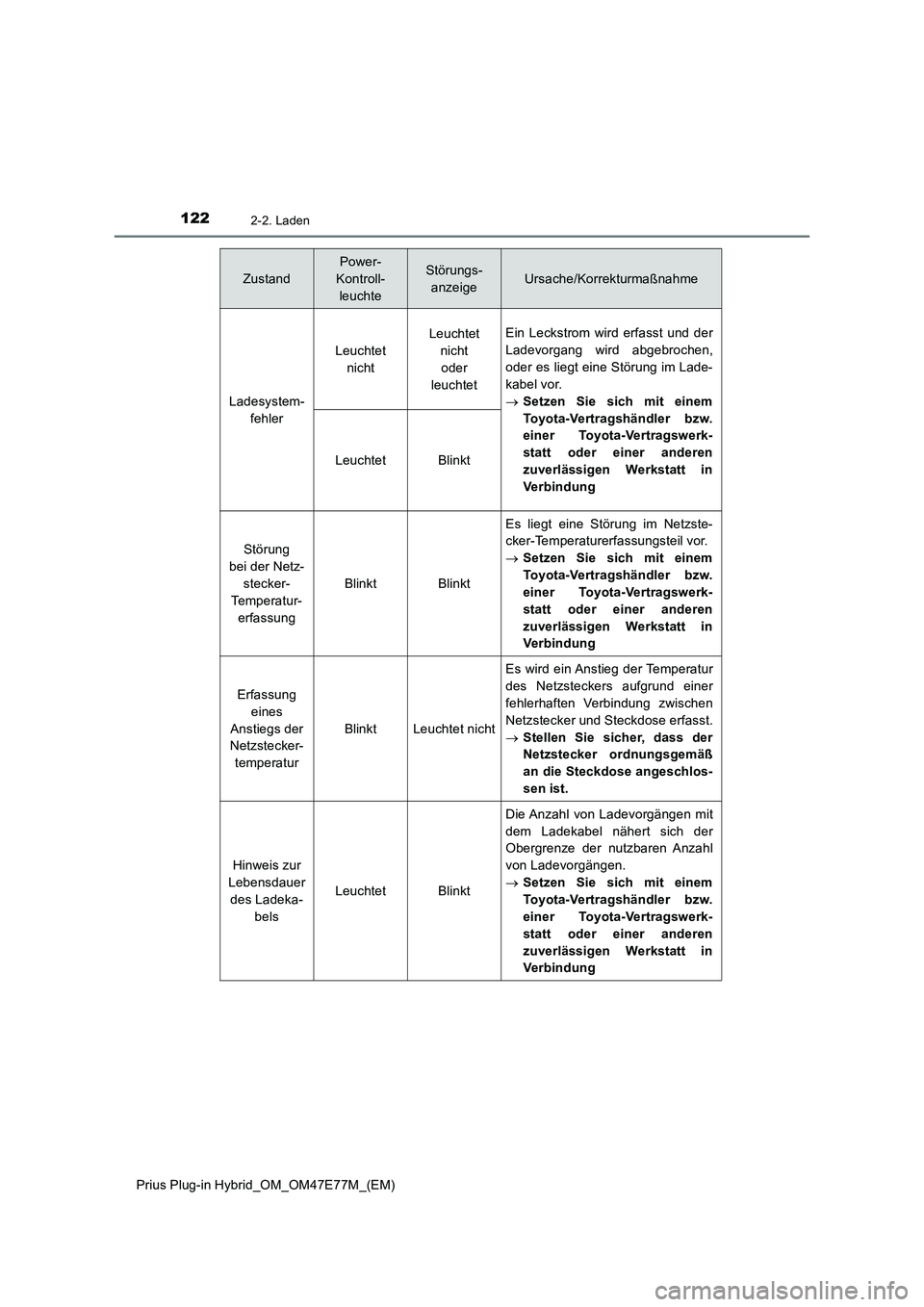

1222-2. Laden
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
Zustand
Power-
Kontroll-
leuchteStörungs-
anzeigeUrsache/Korrekturmaßnahme
Ladesystem-
fehlerLeuchtet
nichtLeuchtet
nicht
oder
leuchtetEin Leckstrom wird erfasst und der
Ladevorgang wird abgebrochen,
oder es liegt eine Störung im Lade-
kabel vor.
Setzen Sie sich mit einem
Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerk-
statt oder einer anderen
zuverlässigen Werkstatt in
Verbindung Leuchtet Blinkt
Störung
bei der Netz-
stecker-
Temperatur-
erfassung
BlinktBlinkt
Es liegt eine Störung im Netzste-
cker-Temperaturerfassungsteil vor.
Setzen Sie sich mit einem
Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerk-
statt oder einer anderen
zuverlässigen Werkstatt in
Verbindung
Erfassung
eines
Anstiegs der
Netzstecker-
temperatur
BlinktLeuchtet nicht
Es wird ein Anstieg der Temperatur
des Netzsteckers aufgrund einer
fehlerhaften Verbindung zwischen
Netzstecker und Steckdose erfasst.
Stellen Sie sicher, dass der
Netzstecker ordnungsgemäß
an die Steckdose angeschlos-
sen ist.
Hinweis zur
Lebensdauer
des Ladeka-
bels
LeuchtetBlinkt
Die Anzahl von Ladevorgängen mit
dem Ladekabel nähert sich der
Obergrenze der nutzbaren Anzahl
von Ladevorgängen.
Setzen Sie sich mit einem
Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerk-
statt oder einer anderen
zuverlässigen Werkstatt in
Verbindung

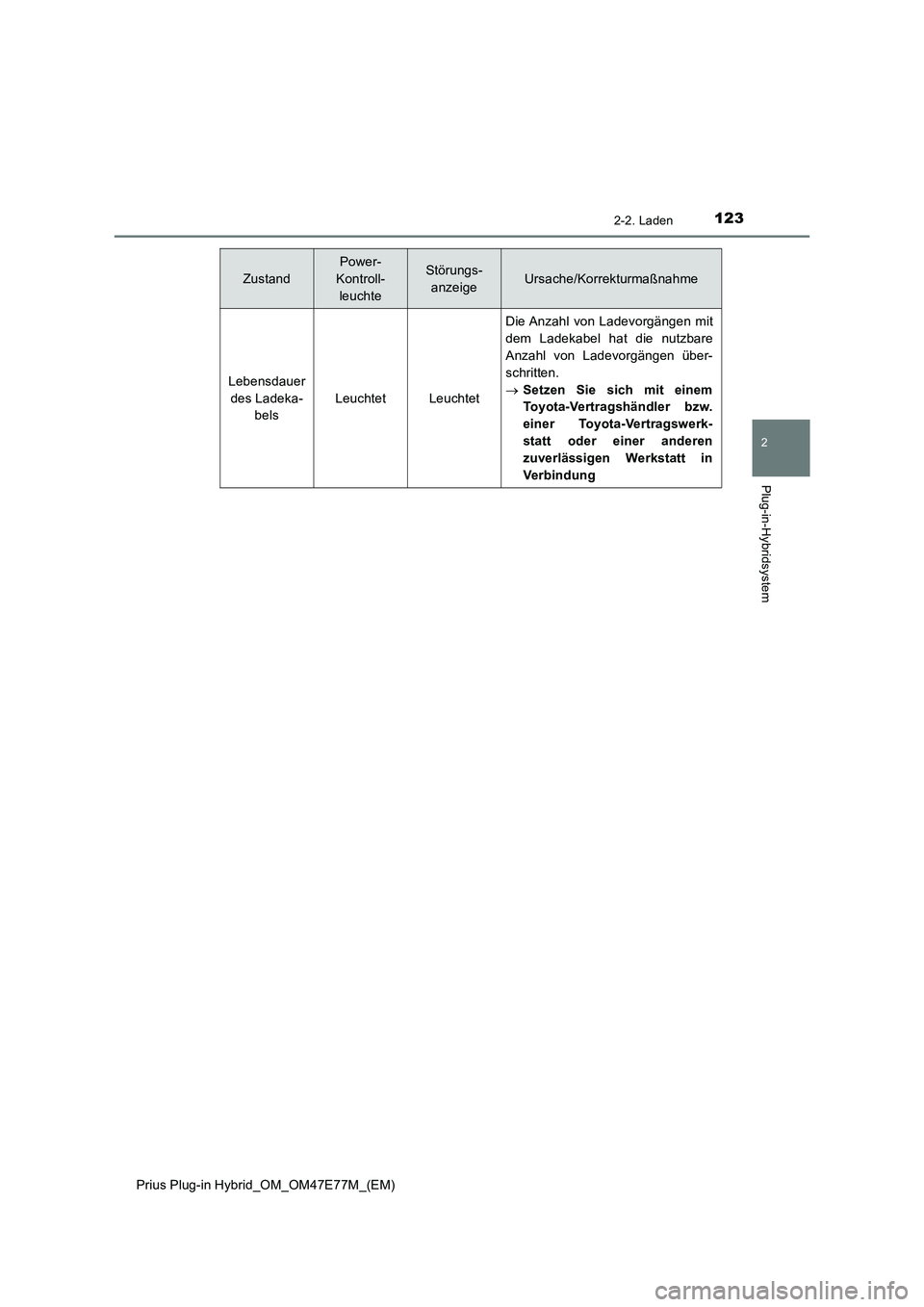

1232-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
Lebensdauer
des Ladeka-
bels
LeuchtetLeuchtet
Die Anzahl von Ladevorgängen mit
dem Ladekabel hat die nutzbare
Anzahl von Ladevorgängen über-
schritten.
Setzen Sie sich mit einem
Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerk-
statt oder einer anderen
zuverlässigen Werkstatt in
Verbindung
Zustand
Power-
Kontroll-
leuchteStörungs-
anzeigeUrsache/Korrekturmaßnahme

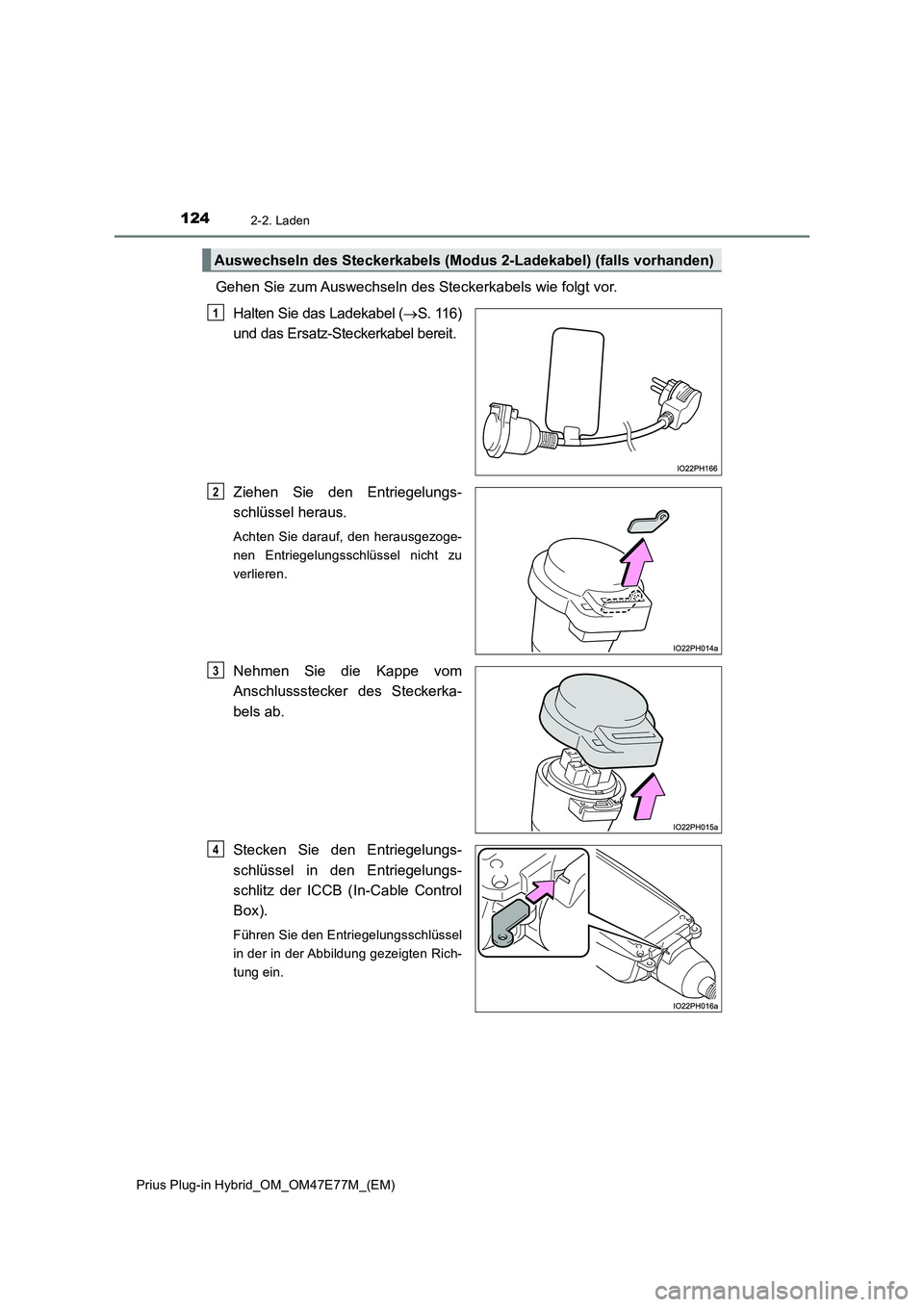

1242-2. Laden
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
Gehen Sie zum Auswechseln des Steckerkabels wie folgt vor.
Halten Sie das Ladekabel ( S. 116)
und das Ersatz-Steckerkabel bereit.
Ziehen Sie den Entriegelungs-
schlüssel heraus.
Achten Sie darauf, den herausgezoge-
nen Entriegelungsschlüssel nicht zu
verlieren.
Nehmen Sie die Kappe vom
Anschlussstecker des Steckerka-
bels ab.
Stecken Sie den Entriegelungs-
schlüssel in den Entriegelungs-
schlitz der ICCB (In-Cable Control
Box).
Führen Sie den Entriegelungsschlüssel
in der in der Abbildung gezeigten Rich-
tung ein.
Auswechseln des Steckerkabels (Modus 2-Ladekabel) (falls vorhanden)
1
2
3
4

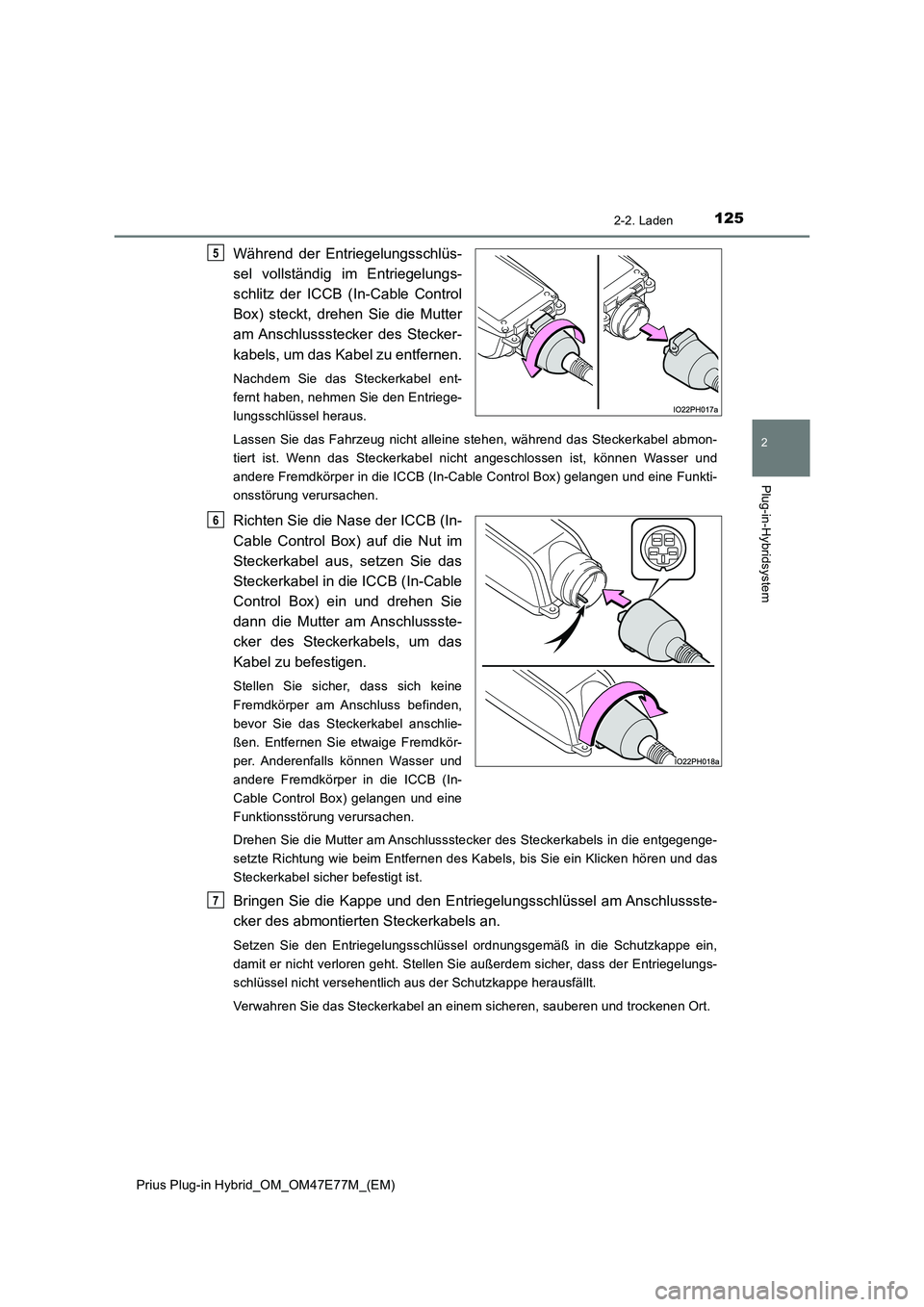

1252-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
Während der Entriegelungsschlüs-
sel vollständig im Entriegelungs-
schlitz der ICCB (In-Cable Control
Box) steckt, drehen Sie die Mutter
am Anschlussstecker des Stecker-
kabels, um das Kabel zu entfernen.
Nachdem Sie das Steckerkabel ent-
fernt haben, nehmen Sie den Entriege-
lungsschlüssel heraus.
Lassen Sie das Fahrzeug nicht alleine stehen, während das Steckerkabel abmon-
tiert ist. Wenn das Steckerkabel nicht angeschlossen ist, können Wasser und
andere Fremdkörper in die ICCB (In-Cable Control Box) gelangen und eine Funkti-
onsstörung verursachen.
Richten Sie die Nase der ICCB (In-
Cable Control Box) auf die Nut im
Steckerkabel aus, setzen Sie das
Steckerkabel in die ICCB (In-Cable
Control Box) ein und drehen Sie
dann die Mutter am Anschlussste-
cker des Steckerkabels, um das
Kabel zu befestigen.
Stellen Sie sicher, dass sich keine
Fremdkörper am Anschluss befinden,
bevor Sie das Steckerkabel anschlie-
ßen. Entfernen Sie etwaige Fremdkör-
per. Anderenfalls können Wasser und
andere Fremdkörper in die ICCB (In-
Cable Control Box) gelangen und eine
Funktionsstörung verursachen.
Drehen Sie die Mutter am Anschlussstecker des Steckerkabels in die entgegenge-
setzte Richtung wie beim Entfernen des Kabels, bis Sie ein Klicken hören und das
Steckerkabel sicher befestigt ist.
Bringen Sie die Kappe und den Entriegelungsschlüssel am Anschlussste-
cker des abmontierten Steckerkabels an.
Setzen Sie den Entriegelungsschlüssel ordnungsgemäß in die Schutzkappe ein,
damit er nicht verloren geht. Stellen Sie außerdem sicher, dass der Entriegelungs-
schlüssel nicht versehentlich aus der Schutzkappe herausfällt.
Verwahren Sie das Steckerkabel an einem sicheren, sauberen und trockenen Ort.
5
6
7

1262-2. Laden
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

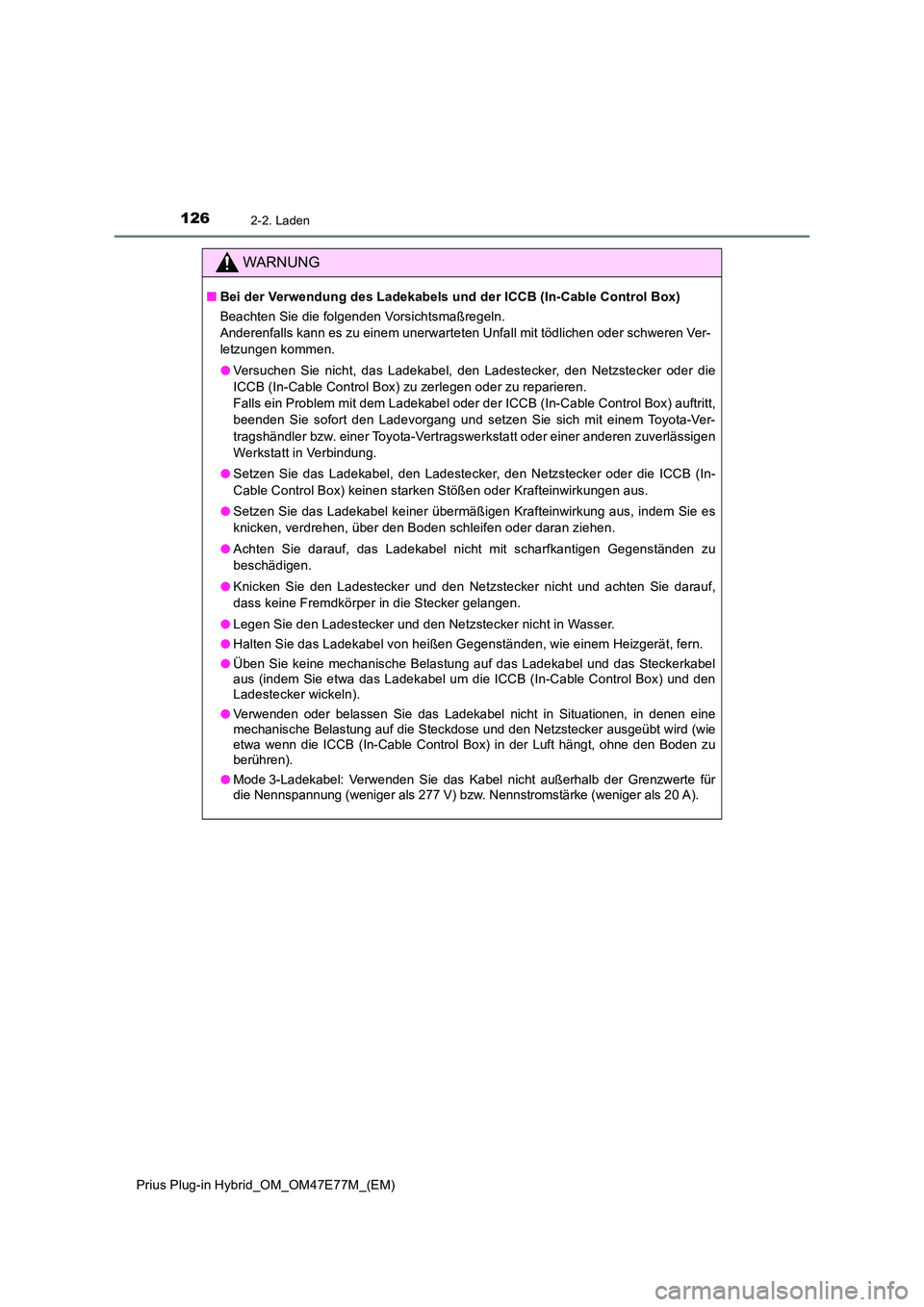

WARNUNG
QBei der Verwendung des Ladekabels und der ICCB (In-Cable Control Box)
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu einem unerwarteten Unfall mit tödlichen oder schweren Ver-
letzungen kommen.
O Versuchen Sie nicht, das Ladekabel, den Ladestecker, den Netzstecker oder die
ICCB (In-Cable Control Box) zu zerlegen oder zu reparieren.
Falls ein Problem mit dem Ladekabel oder der ICCB (In-Cable Control Box) auftritt,
beenden Sie sofort den Ladevorgang und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt in Verbindung.
O Setzen Sie das Ladekabel, den Ladestecker, den Netzstecker oder die ICCB (In-
Cable Control Box) keinen starken Stößen oder Krafteinwirkungen aus.
O Setzen Sie das Ladekabel keiner übermäßigen Krafteinwirkung aus, indem Sie es
knicken, verdrehen, über den Boden schleifen oder daran ziehen.
O Achten Sie darauf, das Ladekabel nicht mit scharfkantigen Gegenständen zu
beschädigen.
O Knicken Sie den Ladestecker und den Netzstecker nicht und achten Sie darauf,
dass keine Fremdkörper in die Stecker gelangen.
O Legen Sie den Ladestecker und den Netzstecker nicht in Wasser.
O Halten Sie das Ladekabel von heißen Gegenständen, wie einem Heizgerät, fern.
O Üben Sie keine mechanische Belastung auf das Ladekabel und das Steckerkabel aus (indem Sie etwa das Ladekabel um die ICCB (In-Cable Control Box) und denLadestecker wickeln).
O Verwenden oder belassen Sie das Ladekabel nicht in Situationen, in denen eine mechanische Belastung auf die Steckdose und den Netzstecker ausgeübt wird (wieetwa wenn die ICCB (In-Cable Control Box) in der Luft hängt, ohne den Boden zu berühren).
O Mode 3-Ladekabel: Verwenden Sie das Kabel nicht außerhalb der Grenzwerte für die Nennspannung (weniger als 277 V) bzw. Nennstromstärke (weniger als 20 A).

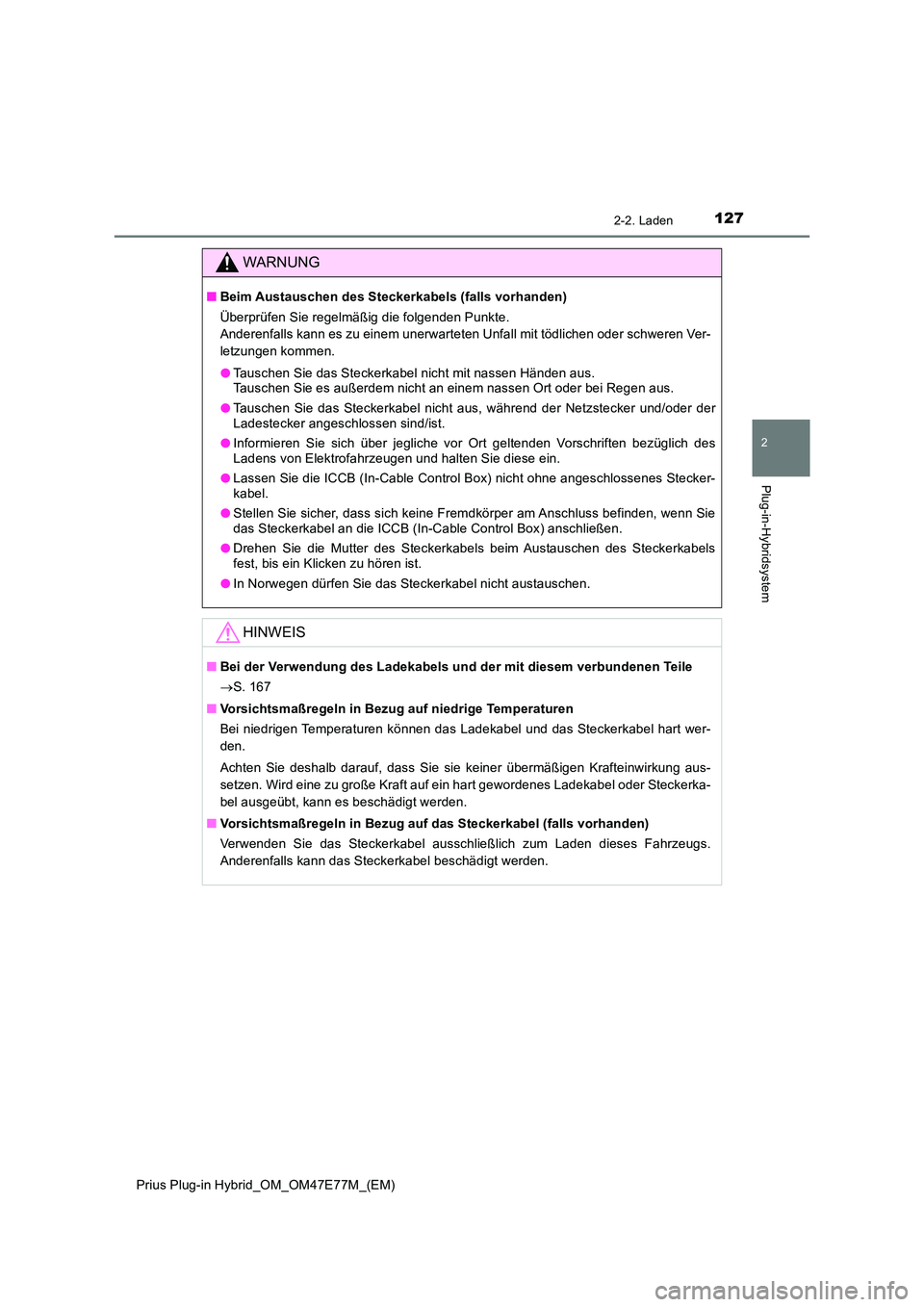

1272-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
WARNUNG
QBeim Austauschen des Steckerkabels (falls vorhanden)
Überprüfen Sie regelmäßig die folgenden Punkte.
Anderenfalls kann es zu einem unerwarteten Unfall mit tödlichen oder schweren Ver-
letzungen kommen.
O Tauschen Sie das Steckerkabel nicht mit nassen Händen aus. Tauschen Sie es außerdem nicht an einem nassen Ort oder bei Regen aus.
O Tauschen Sie das Steckerkabel nicht aus, während der Netzstecker und/oder der Ladestecker angeschlossen sind/ist.
O Informieren Sie sich über jegliche vor Ort geltenden Vorschriften bezüglich des Ladens von Elektrofahrzeugen und halten Sie diese ein.
O Lassen Sie die ICCB (In-Cable Control Box) nicht ohne angeschlossenes Stecker- kabel.
O Stellen Sie sicher, dass sich keine Fremdkörper am Anschluss befinden, wenn Sie das Steckerkabel an die ICCB (In-Cable Control Box) anschließen.
O Drehen Sie die Mutter des Steckerkabels beim Austauschen des Steckerkabels fest, bis ein Klicken zu hören ist.
O In Norwegen dürfen Sie das Steckerkabel nicht austauschen.
HINWEIS
QBei der Verwendung des Ladekabels und der mit diesem verbundenen Teile
 S. 167
Q Vorsichtsmaßregeln in Bezug auf niedrige Temperaturen
Bei niedrigen Temperaturen können das Ladekabel und das Steckerkabel hart wer-
den.
Achten Sie deshalb darauf, dass Sie sie keiner übermäßigen Krafteinwirkung aus-
setzen. Wird eine zu große Kraft auf ein hart gewordenes Ladekabel oder Steckerka-
bel ausgeübt, kann es beschädigt werden.
Q Vorsichtsmaßregeln in Bezug auf das Steckerkabel (falls vorhanden)
Verwenden Sie das Steckerkabel ausschließlich zum Laden dieses Fahrzeugs.
Anderenfalls kann das Steckerkabel beschädigt werden.

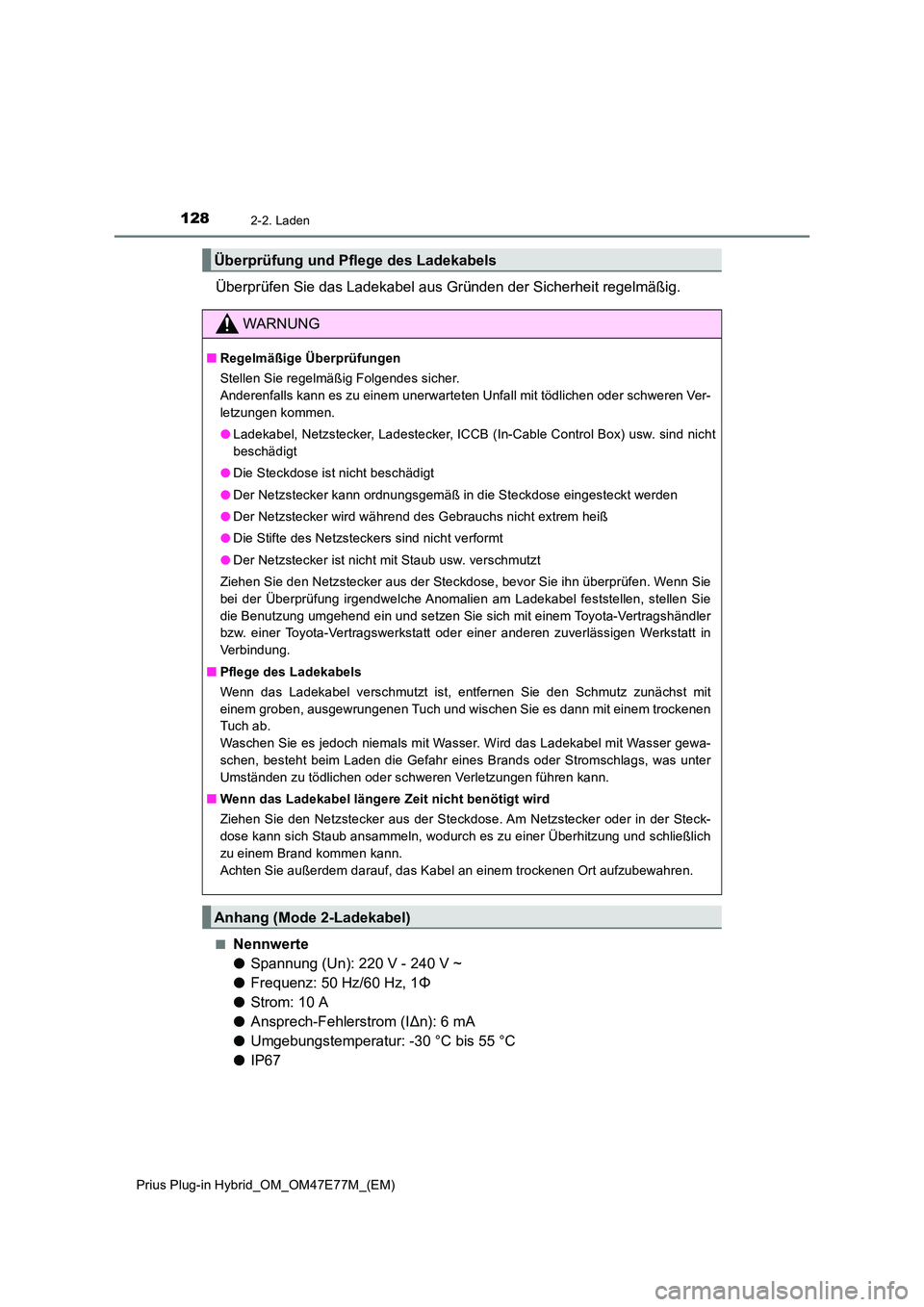

1282-2. Laden
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
Überprüfen Sie das Ladekabel aus Gründen der Sicherheit regelmäßig.
QNennwerte
O Spannung (Un): 220 V - 240 V ~
O Frequenz: 50 Hz/60 Hz, 1Φ
O Strom: 10 A
O Ansprech-Fehlerstrom (IΔn): 6 mA
O Umgebungstemperatur: -30 °C bis 55 °C
O IP67
Überprüfung und Pflege des Ladekabels
WARNUNG
QRegelmäßige Überprüfungen
Stellen Sie regelmäßig Folgendes sicher.
Anderenfalls kann es zu einem unerwarteten Unfall mit tödlichen oder schweren Ver-
letzungen kommen.
O Ladekabel, Netzstecker, Ladestecker, ICCB (In-Cable Control Box) usw. sind nicht
beschädigt
O Die Steckdose ist nicht beschädigt
O Der Netzstecker kann ordnungsgemäß in die Steckdose eingesteckt werden
O Der Netzstecker wird während des Gebrauchs nicht extrem heiß
O Die Stifte des Netzsteckers sind nicht verformt
O Der Netzstecker ist nicht mit Staub usw. verschmutzt
Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie ihn überprüfen. Wenn Sie
bei der Überprüfung irgendwelche Anomalien am Ladekabel feststellen, stellen Sie
die Benutzung umgehend ein und setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung.
Q Pflege des Ladekabels
Wenn das Ladekabel verschmutzt ist, entfernen Sie den Schmutz zunächst mit
einem groben, ausgewrungenen Tuch und wischen Sie es dann mit einem trockenen
Tuch ab.
Waschen Sie es jedoch niemals mit Wasser. Wird das Ladekabel mit Wasser gewa-
schen, besteht beim Laden die Gefahr eines Brands oder Stromschlags, was unter
Umständen zu tödlichen oder schweren Verletzungen führen kann.
Q Wenn das Ladekabel längere Zeit nicht benötigt wird
Ziehen Sie den Netzstecker aus der Steckdose. Am Netzstecker oder in der Steck-
dose kann sich Staub ansammeln, wodurch es zu einer Überhitzung und schließlich
zu einem Brand kommen kann.
Achten Sie außerdem darauf, das Kabel an einem trockenen Ort aufzubewahren.
Anhang (Mode 2-Ladekabel)
