2593. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

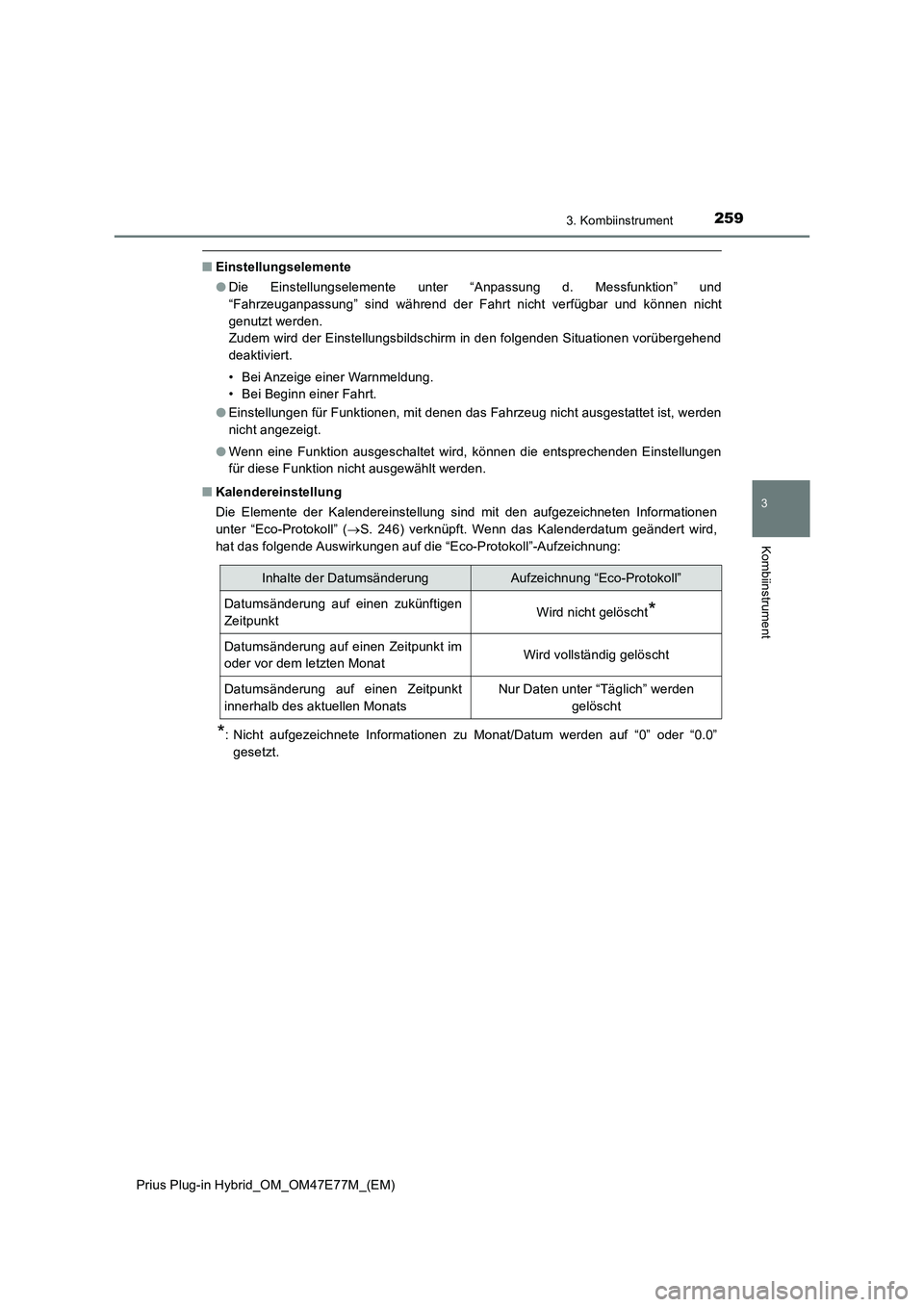

QEinstellungselemente
ODie Einstellungselemente unter “Anpassung d. Messfunktion” und
“Fahrzeuganpassung” sind während der Fahrt nicht verfügbar und können nicht
genutzt werden.
Zudem wird der Einstellungsbildschirm in den folgenden Situationen vorübergehend
deaktiviert.
• Bei Anzeige einer Warnmeldung.
• Bei Beginn einer Fahrt.
OEinstellungen für Funktionen, mit denen das Fahrzeug nicht ausgestattet ist, werden
nicht angezeigt.
OWenn eine Funktion ausgeschaltet wird, können die entsprechenden Einstellungen
für diese Funktion nicht ausgewählt werden.
QKalendereinstellung
Die Elemente der Kalendereinstellung sind mit den aufgezeichneten Informationen
unter “Eco-Protokoll” (S. 246) verknüpft. Wenn das Kalenderdatum geändert wird,
hat das folgende Auswirkungen auf die “Eco-Protokoll”-Aufzeichnung:
*: Nicht aufgezeichnete Informationen zu Monat/Datum werden auf “0” oder “0.0”
gesetzt.
Inhalte der DatumsänderungAufzeichnung “Eco-Protokoll”
Datumsänderung auf einen zukünftigen
ZeitpunktWird nicht gelöscht*
Datumsänderung auf einen Zeitpunkt im
oder vor dem letzten MonatWird vollständig gelöscht
Datumsänderung auf einen Zeitpunkt
innerhalb des aktuellen MonatsNur Daten unter “Täglich” werden
gelöscht

2603. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

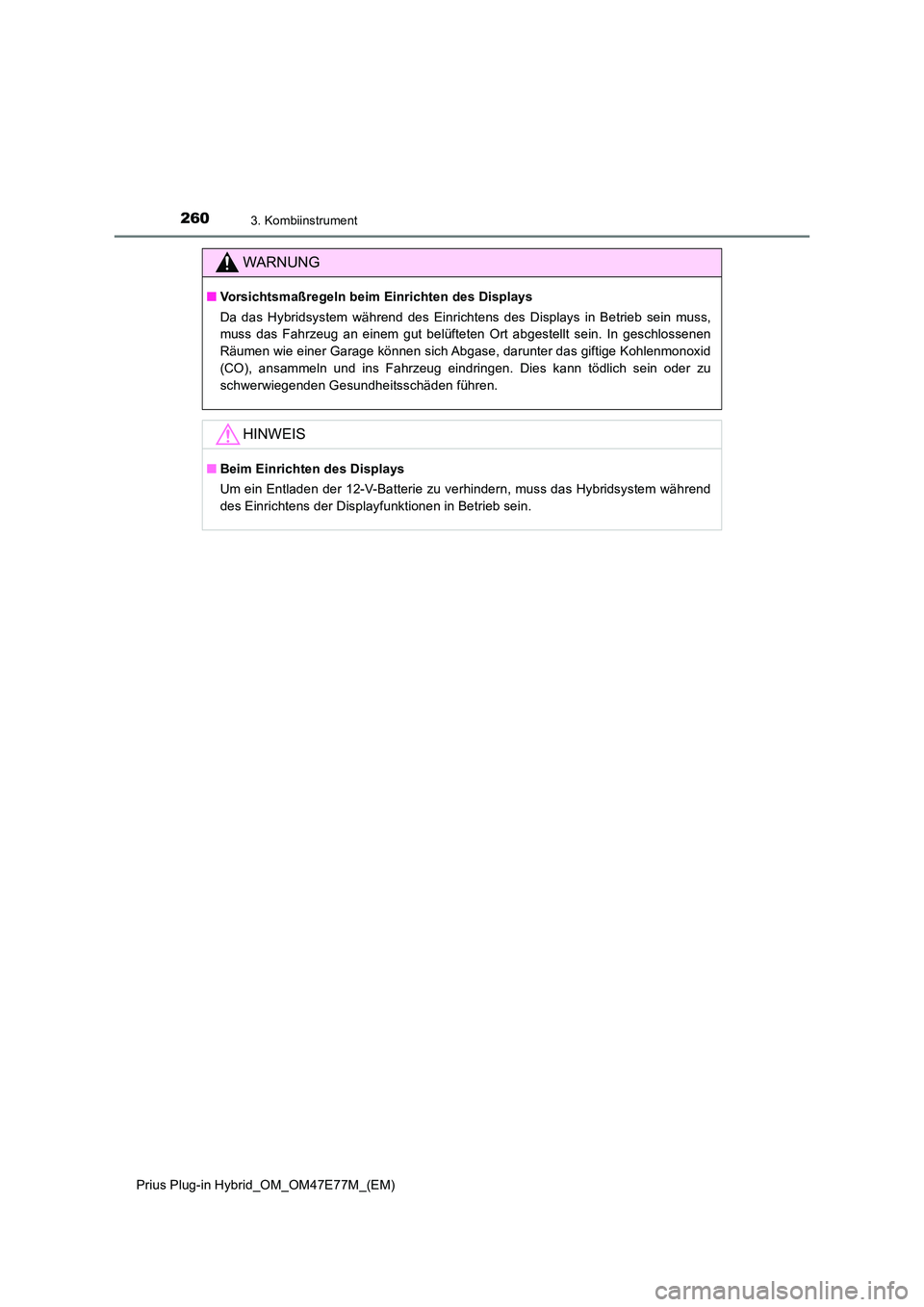

WARNUNG
QVorsichtsmaßregeln beim Einrichten des Displays
Da das Hybridsystem während des Einrichtens des Displays in Betrieb sein muss,
muss das Fahrzeug an einem gut belüfteten Ort abgestellt sein. In geschlossenen
Räumen wie einer Garage können sich Abgase, darunter das giftige Kohlenmonoxid
(CO), ansammeln und ins Fahrzeug eindringen. Dies kann tödlich sein oder zu
schwerwiegenden Gesundheitsschäden führen.
HINWEIS
Q Beim Einrichten des Displays
Um ein Entladen der 12-V-Batterie zu verhindern, muss das Hybridsystem während
des Einrichtens der Displayfunktionen in Betrieb sein.

2613. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
3
Kombiinstrument

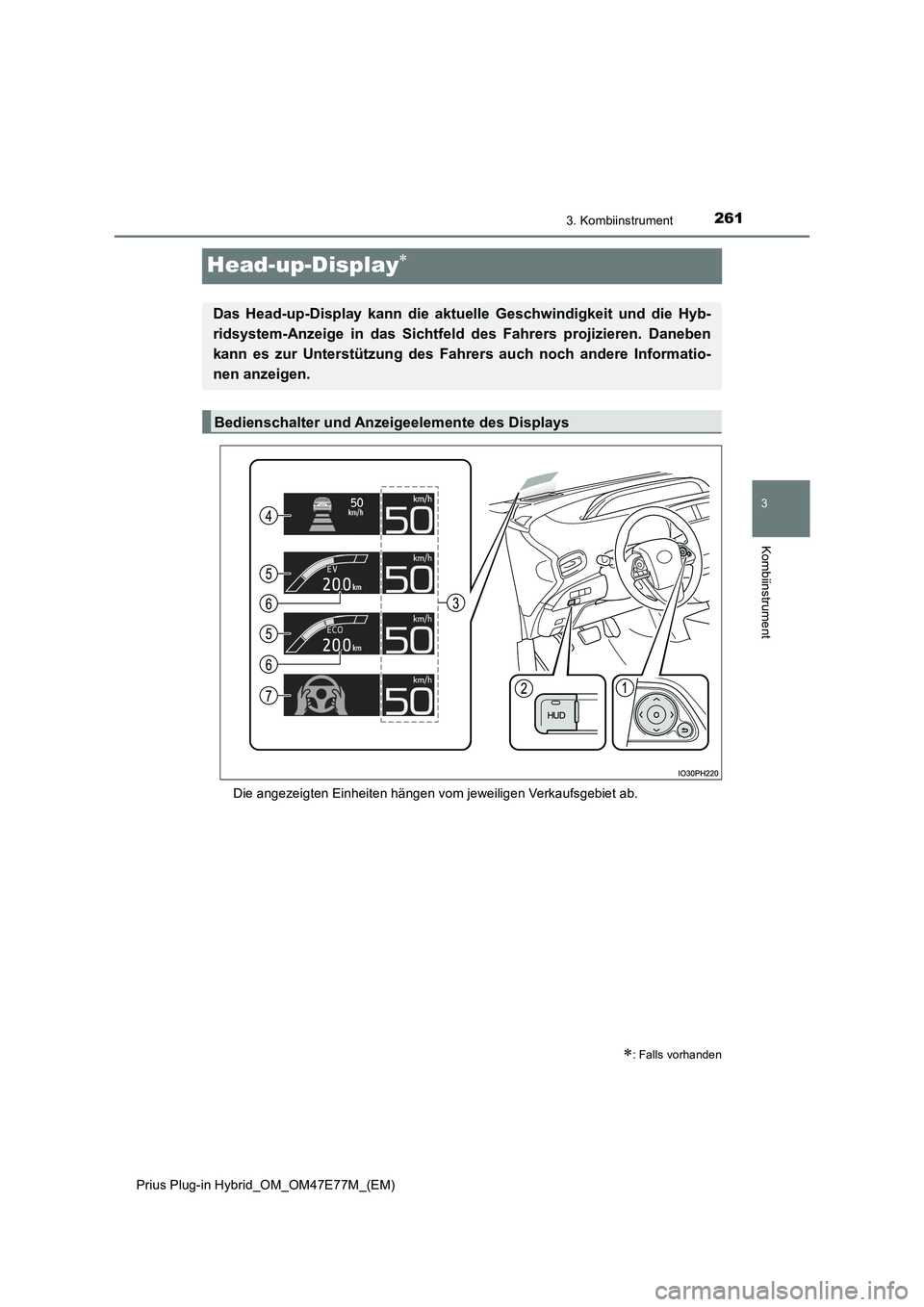

Head-up-Display
Die angezeigten Einheiten hängen vom jeweiligen Verkaufsgebiet ab.
: Falls vorhanden
Das Head-up-Display kann die aktuelle Geschwindigkeit und die Hyb-
ridsystem-Anzeige in das Sichtfeld des Fahrers projizieren. Daneben
kann es zur Unterstützung des Fahrers auch noch andere Informatio-
nen anzeigen.
Bedienschalter und Anzeigeelemente des Displays

2623. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

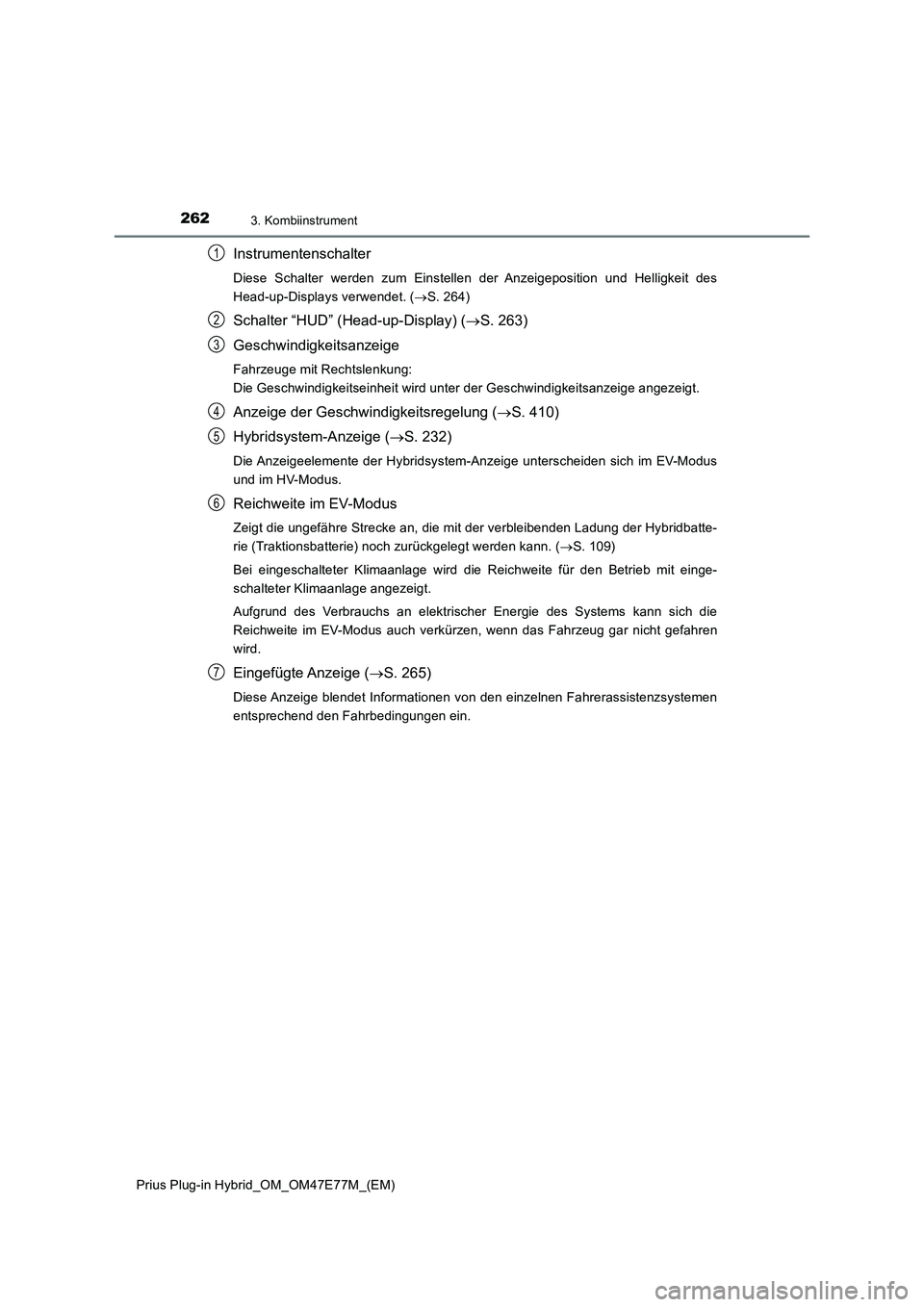

Instrumentenschalter
Diese Schalter werden zum Einstellen der Anzeigeposition und Helligkeit des
Head-up-Displays verwendet. (S. 264)
Schalter “HUD” (Head-up-Display) (S. 263)
Geschwindigkeitsanzeige
Fahrzeuge mit Rechtslenkung:
Die Geschwindigkeitseinheit wird unter der Geschwindigkeitsanzeige angezeigt.
Anzeige der Geschwindigkeitsregelung (S. 410)
Hybridsystem-Anzeige (S. 232)
Die Anzeigeelemente der Hybridsystem-Anzeige unterscheiden sich im EV-Modus
und im HV-Modus.
Reichweite im EV-Modus
Zeigt die ungefähre Strecke an, die mit der verbleibenden Ladung der Hybridbatte-
rie (Traktionsbatterie) noch zurückgelegt werden kann. (S. 109)
Bei eingeschalteter Klimaanlage wird die Reichweite für den Betrieb mit einge-
schalteter Klimaanlage angezeigt.
Aufgrund des Verbrauchs an elektrischer Energie des Systems kann sich die
Reichweite im EV-Modus auch verkürzen, wenn das Fahrzeug gar nicht gefahren
wird.
Eingefügte Anzeige (S. 265)
Diese Anzeige blendet Informationen von den einzelnen Fahrerassistenzsystemen
entsprechend den Fahrbedingungen ein.
1
2
3
4
5
6
7

2633. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
Der Schalter “HUD” kann zum Ein- und Ausschalten des Head-up-Displays
oder zum Umschalten zwischen den Anzeigeelementen des Displays ver-
wendet werden.
QWenn das Head-up-Display ausgeschaltet ist
Durch Drücken des Schalters
“HUD” wird das Head-up-Display
eingeschaltet und die Anzeige
gestartet.
Die Kontrollleuchte des Schalters
“HUD” leuchtet auf.
Der Einstellungsbildschirm für die
Anzeigeposition und die Helligkeit
wird automatisch auf dem Multi-
Informationsdisplay angezeigt.
(S. 264)
Q
Wenn das Head-up-Display eingeschaltet ist
Durch Drücken des Schalters “HUD” können Sie zwischen den Elementen
auf dem Display umschalten.
Geschwindigkeitsanzeige und
Anzeige der Geschwindigkeits-
regelung
*1
Geschwindigkeitsanzeige/Hyb-
ridsystem-Anzeige
*1, 2/Reich-
weite im EV-Modus
Einzelheiten zur Hybridsystem-
Anzeige finden Sie auf S. 232.
Keine Anzeige (Head-up-Dis-
play ist aus)
Die Kontrollleuchte des Schalters
“HUD” erlischt.
*1: Wenn die eingefügte Anzeige der
einzelnen Fahrerassistenzsysteme
angezeigt wird, wird diese Anzeige
vorübergehend ausgeschaltet.
*2: Die Anzeigeelemente der Hybrid-
system-Anzeige unterscheiden sich
im EV-Modus und im HV-Modus.
Schalter “HUD” (Head-up-Display)
1
2
3

2643. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

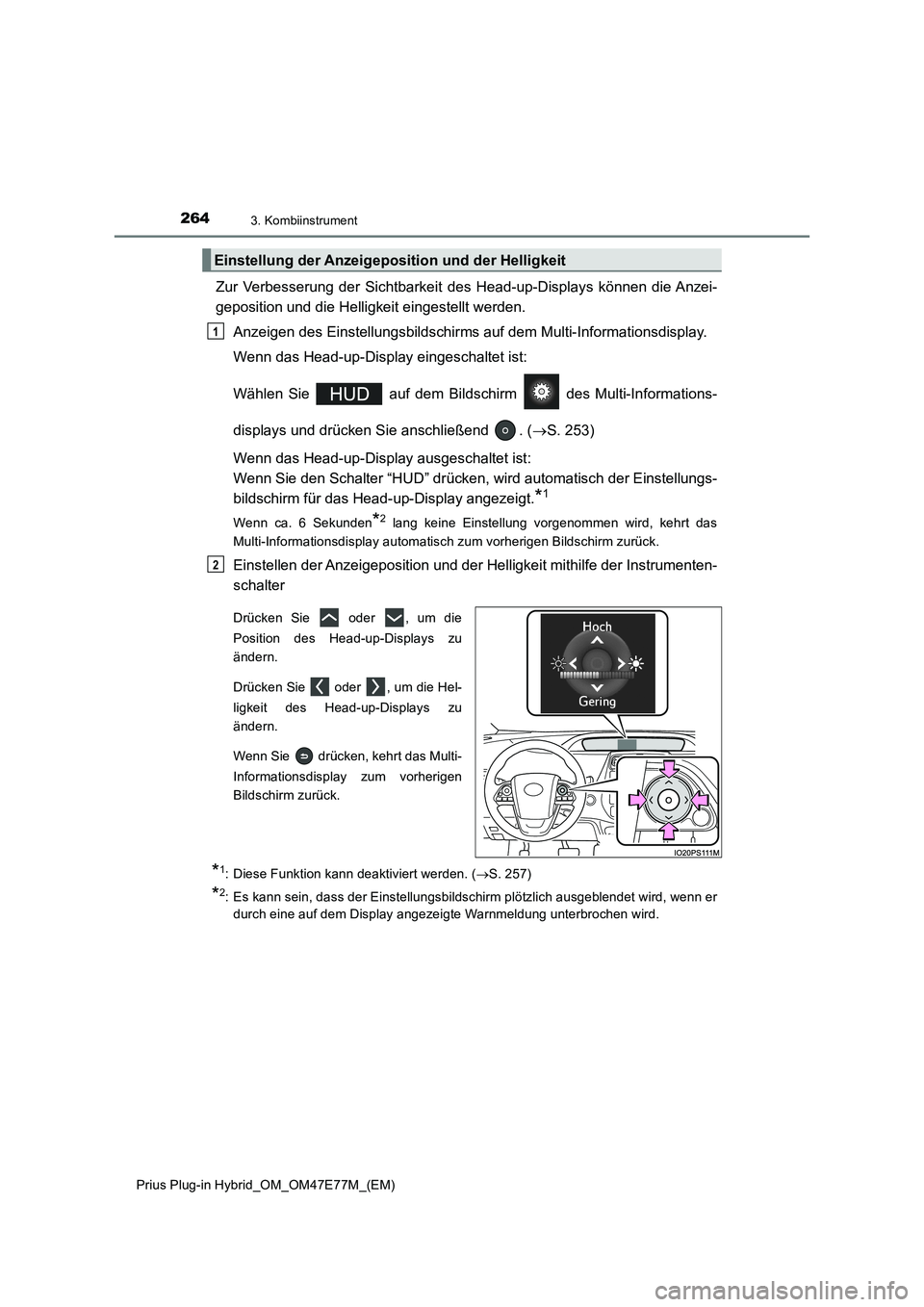

Zur Verbesserung der Sichtbarkeit des Head-up-Displays können die Anzei-
geposition und die Helligkeit eingestellt werden.
Anzeigen des Einstellungsbildschirms auf dem Multi-Informationsdisplay.
Wenn das Head-up-Display eingeschaltet ist:
Wählen Sie auf dem Bildschirm des Multi-Informations-
displays und drücken Sie anschließend . (S. 253)
Wenn das Head-up-Display ausgeschaltet ist:
Wenn Sie den Schalter “HUD” drücken, wird automatisch der Einstellungs-
bildschirm für das Head-up-Display angezeigt.
*1
Wenn ca. 6 Sekunden*2 lang keine Einstellung vorgenommen wird, kehrt das
Multi-Informationsdisplay automatisch zum vorherigen Bildschirm zurück.
Einstellen der Anzeigeposition und der Helligkeit mithilfe der Instrumenten-
schalter
Drücken Sie oder , um die
Position des Head-up-Displays zu
ändern.
Drücken Sie oder , um die Hel-
ligkeit des Head-up-Displays zu
ändern.
Wenn Sie drücken, kehrt das Multi-
Informationsdisplay zum vorherigen
Bildschirm zurück.
*1: Diese Funktion kann deaktiviert werden. (S. 257)
*2: Es kann sein, dass der Einstellungsbildschirm plötzlich ausgeblendet wird, wenn er
durch eine auf dem Display angezeigte Warnmeldung unterbrochen wird.
Einstellung der Anzeigeposition und der Helligkeit
1
2

2653. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)Q

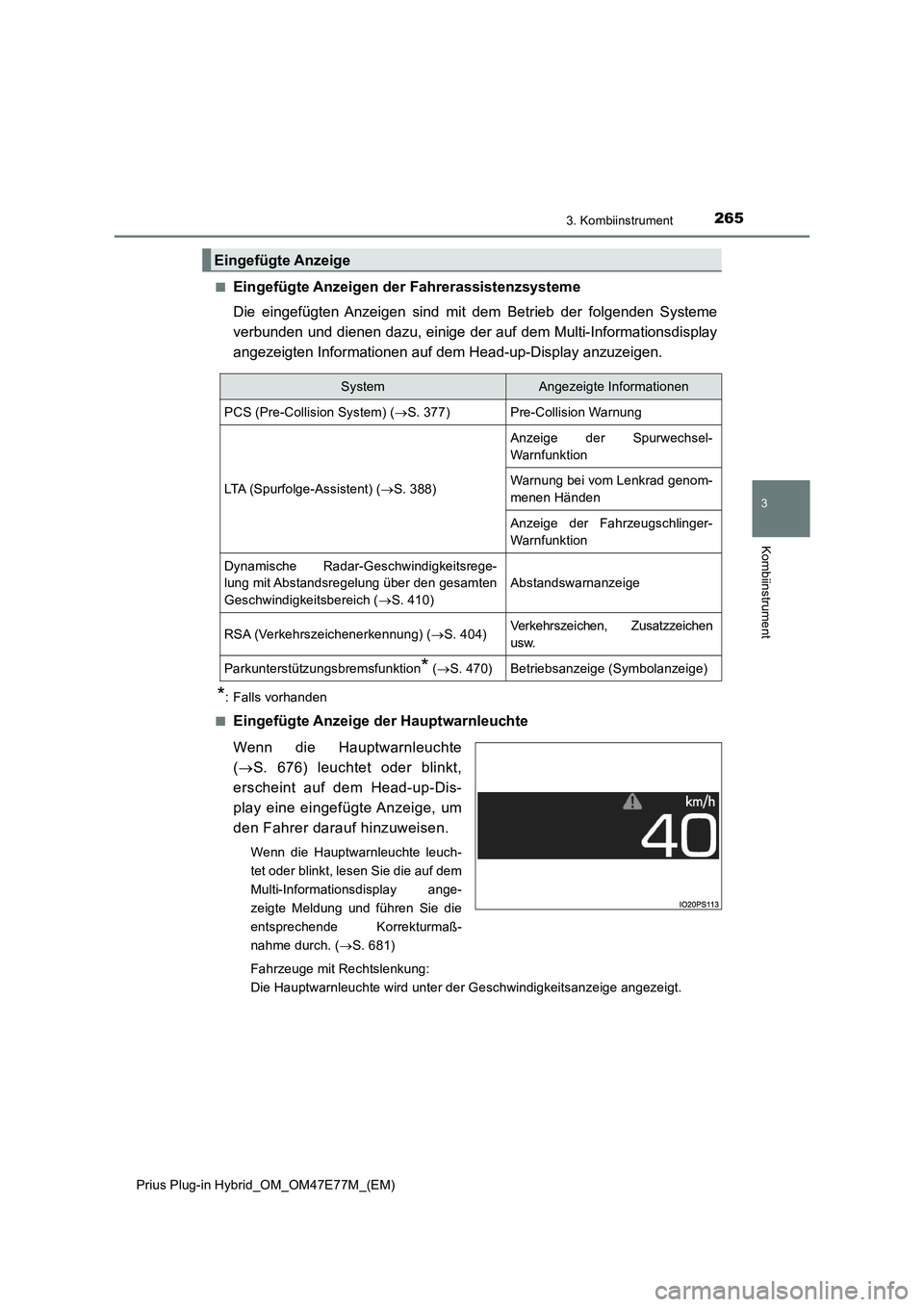

Eingefügte Anzeigen der Fahrerassistenzsysteme
Die eingefügten Anzeigen sind mit dem Betrieb der folgenden Systeme
verbunden und dienen dazu, einige der auf dem Multi-Informationsdisplay
angezeigten Informationen auf dem Head-up-Display anzuzeigen.
*: Falls vorhanden
Q
Eingefügte Anzeige der Hauptwarnleuchte
Wenn die Hauptwarnleuchte
(S. 676) leuchtet oder blinkt,
erscheint auf dem Head-up-Dis-
play eine eingefügte Anzeige, um
den Fahrer darauf hinzuweisen.
Wenn die Hauptwarnleuchte leuch-
tet oder blinkt, lesen Sie die auf dem
Multi-Informationsdisplay ange-
zeigte Meldung und führen Sie die
entsprechende Korrekturmaß-
nahme durch. (S. 681)
Fahrzeuge mit Rechtslenkung:
Die Hauptwarnleuchte wird unter der Geschwindigkeitsanzeige angezeigt.
Eingefügte Anzeige
SystemAngezeigte Informationen
PCS (Pre-Collision System) (S. 377)Pre-Collision Warnung
LTA (Spurfolge-Assistent) (S. 388)
Anzeige der Spurwechsel-
Warnfunktion
Warnung bei vom Lenkrad genom-
menen Händen
Anzeige der Fahrzeugschlinger-
Warnfunktion
Dynamische Radar-Geschwindigkeitsrege-
lung mit Abstandsregelung über den gesamten
Geschwindigkeitsbereich (S. 410)
Abstandswarnanzeige
RSA (Verkehrszeichenerkennung) (S. 404)Verkehrszeichen, Zusatzzeichen
usw.
Parkunterstützungsbremsfunktion* (S. 470)Betriebsanzeige (Symbolanzeige)

2663. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

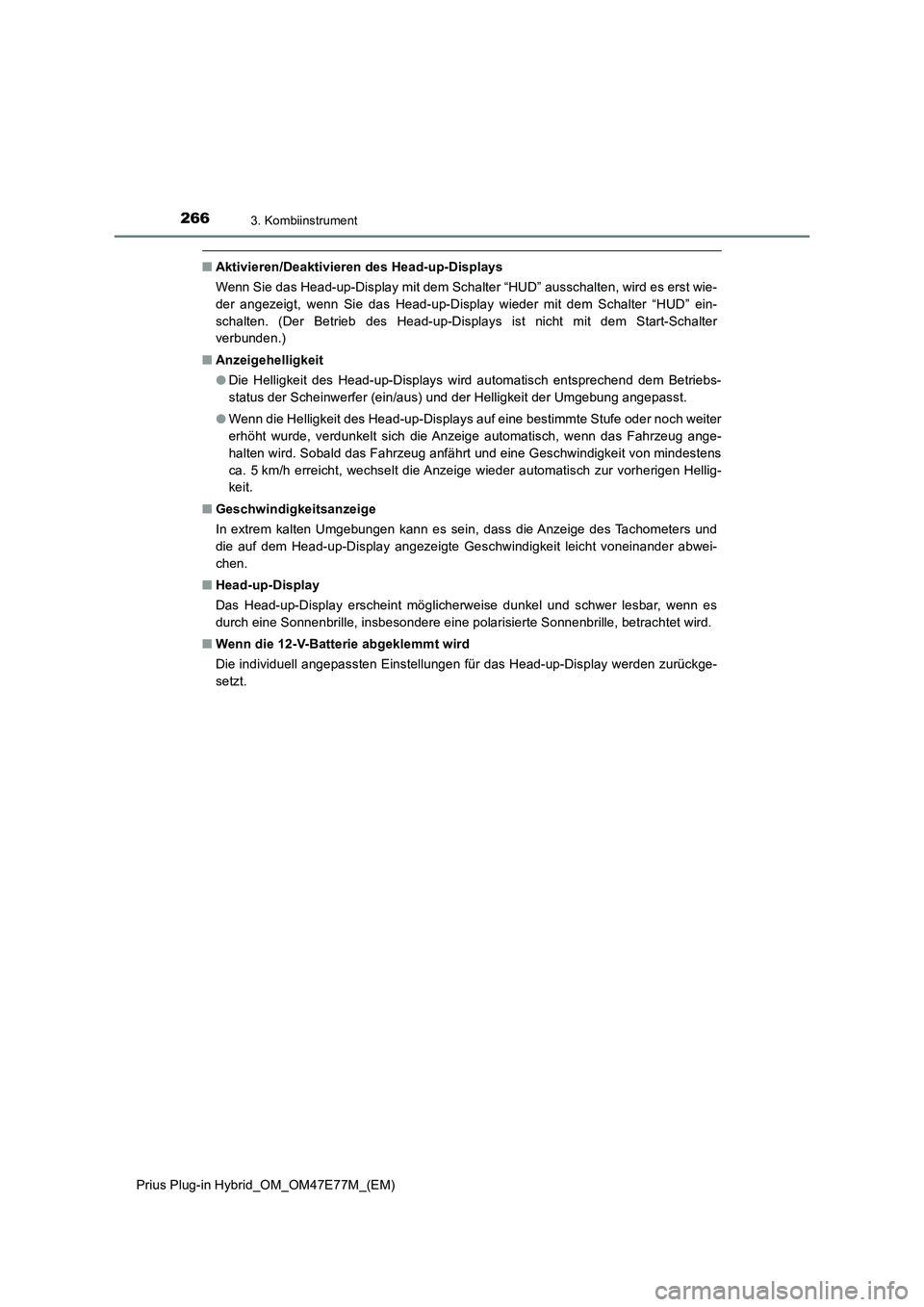

QAktivieren/Deaktivieren des Head-up-Displays
Wenn Sie das Head-up-Display mit dem Schalter “HUD” ausschalten, wird es erst wie-
der angezeigt, wenn Sie das Head-up-Display wieder mit dem Schalter “HUD” ein-
schalten. (Der Betrieb des Head-up-Displays ist nicht mit dem Start-Schalter
verbunden.)
QAnzeigehelligkeit
ODie Helligkeit des Head-up-Displays wird automatisch entsprechend dem Betriebs-
status der Scheinwerfer (ein/aus) und der Helligkeit der Umgebung angepasst.
OWenn die Helligkeit des Head-up-Displays auf eine bestimmte Stufe oder noch weiter
erhöht wurde, verdunkelt sich die Anzeige automatisch, wenn das Fahrzeug ange-
halten wird. Sobald das Fahrzeug anfährt und eine Geschwindigkeit von mindestens
ca. 5 km/h erreicht, wechselt die Anzeige wieder automatisch zur vorherigen Hellig-
keit.
QGeschwindigkeitsanzeige
In extrem kalten Umgebungen kann es sein, dass die Anzeige des Tachometers und
die auf dem Head-up-Display angezeigte Geschwindigkeit leicht voneinander abwei-
chen.
QHead-up-Display
Das Head-up-Display erscheint möglicherweise dunkel und schwer lesbar, wenn es
durch eine Sonnenbrille, insbesondere eine polarisierte Sonnenbrille, betrachtet wird.
QWenn die 12-V-Batterie abgeklemmt wird
Die individuell angepassten Einstellungen für das Head-up-Display werden zurückge-
setzt.

2673. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

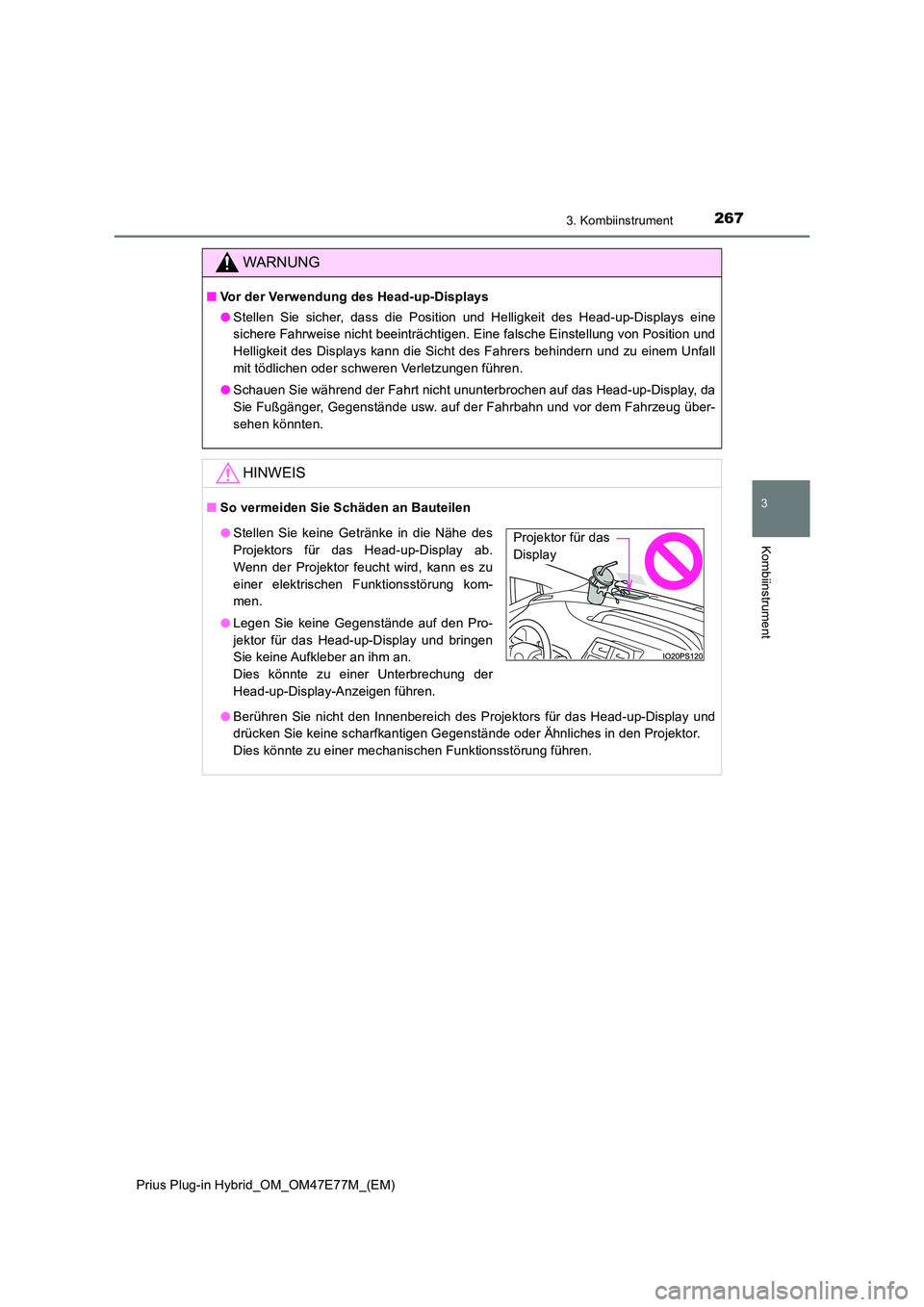

WARNUNG
QVor der Verwendung des Head-up-Displays
O Stellen Sie sicher, dass die Position und Helligkeit des Head-up-Displays eine
sichere Fahrweise nicht beeinträchtigen. Eine falsche Einstellung von Position und
Helligkeit des Displays kann die Sicht des Fahrers behindern und zu einem Unfall
mit tödlichen oder schweren Verletzungen führen.
O Schauen Sie während der Fahrt nicht ununterbrochen auf das Head-up-Display, da
Sie Fußgänger, Gegenstände usw. auf der Fahrbahn und vor dem Fahrzeug über-
sehen könnten.
HINWEIS
Q So vermeiden Sie Schäden an Bauteilen
O Berühren Sie nicht den Innenbereich des Projektors für das Head-up-Display und
drücken Sie keine scharfkantigen Gegenstände oder Ähnliches in den Projektor.
Dies könnte zu einer mechanischen Funktionsstörung führen.
O Stellen Sie keine Getränke in die Nähe des
Projektors für das Head-up-Display ab.
Wenn der Projektor feucht wird, kann es zu
einer elektrischen Funktionsstörung kom-
men.
O Legen Sie keine Gegenstände auf den Pro-
jektor für das Head-up-Display und bringen
Sie keine Aufkleber an ihm an.
Dies könnte zu einer Unterbrechung der
Head-up-Display-Anzeigen führen.
Projektor für das
Display

2683. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

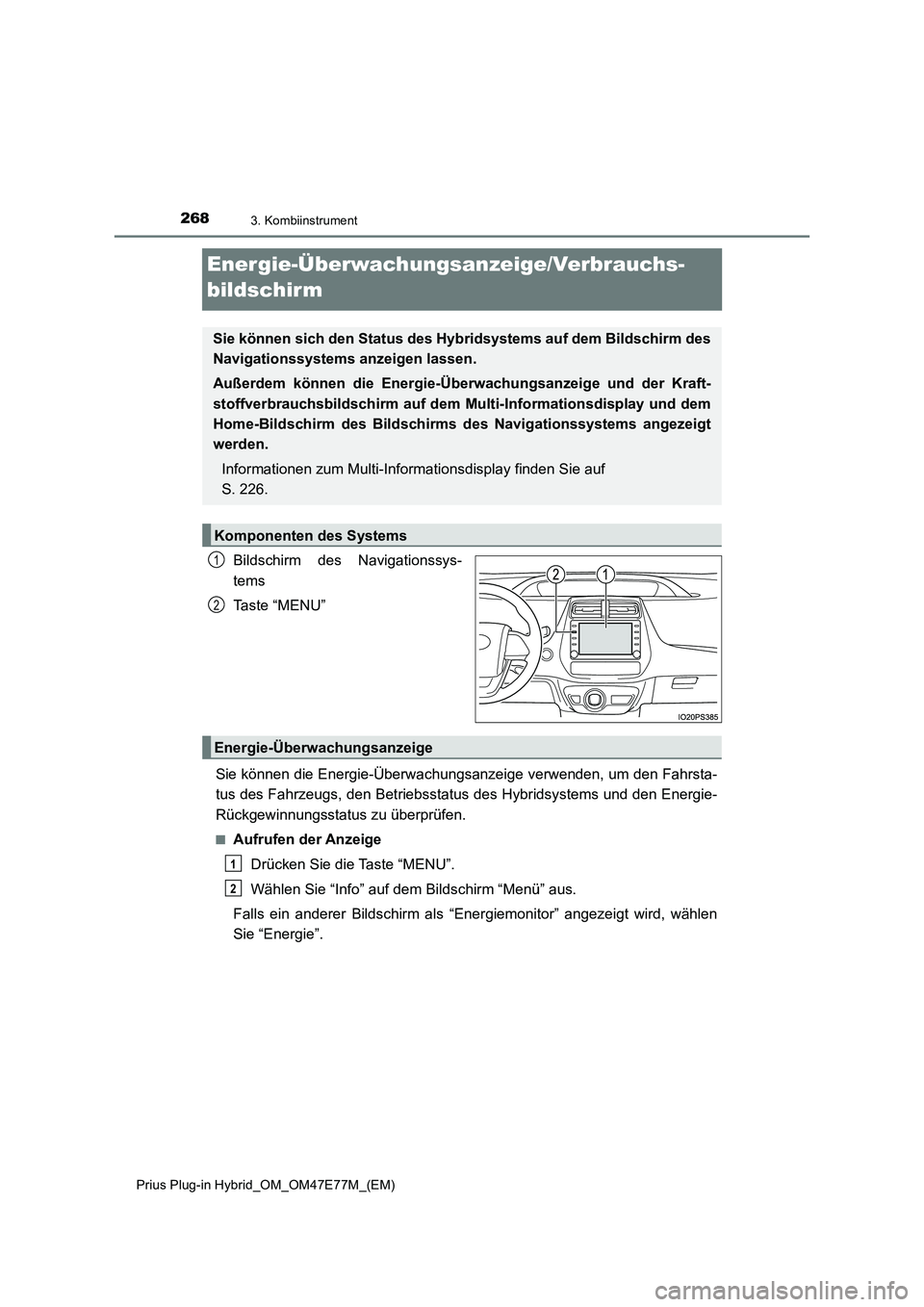

Energie-Überwachungsanzeige/Verbrauchs-
bildschirm
Bildschirm des Navigationssys-
tems
Ta s t e “ M E N U ”
Sie können die Energie-Überwachungsanzeige verwenden, um den Fahrsta-
tus des Fahrzeugs, den Betriebsstatus des Hybridsystems und den Energie-
Rückgewinnungsstatus zu überprüfen.
QAufrufen der Anzeige
Drücken Sie die Taste “MENU”.
Wählen Sie “Info” auf dem Bildschirm “Menü” aus.
Falls ein anderer Bildschirm als “Energiemonitor” angezeigt wird, wählen
Sie “Energie”.
Sie können sich den Status des Hybridsystems auf dem Bildschirm des
Navigationssystems anzeigen lassen.
Außerdem können die Energie-Überwachungsanzeige und der Kraft-
stoffverbrauchsbildschirm auf dem Multi-Informationsdisplay und dem
Home-Bildschirm des Bildschirms des Navigationssystems angezeigt
werden.
Informationen zum Multi-Informationsdisplay finden Sie auf
S. 226.
Komponenten des Systems
1
2
Energie-Überwachungsanzeige
1
2
