391-1. Für die Sicherheit
1
Sicherheitsinformationen
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
SRS-Airbags
XSRS-Frontairbags
SRS-Fahrerairbag/-Beifahrerairbag
Können helfen, Kopf und Brustbereich von Fahrer und Beifahrer vor
einem Zusammenprall mit Innenraumbauteilen zu schützen
SRS-Knieairbag
Kann helfen, den Fahrer zu schützen
XSRS-Seiten- und -Kopf-/Schulterairbags
SRS-Seitenairbags
Können helfen, den Körper von Insassen auf den Vordersitzen zu schüt-
zen
SRS-Kopf-/Schulterairbags
Können helfen, vor allem den Kopf von Insassen auf den äußeren Sit-
zen zu schützen
Die SRS-Airbags werden ausgelös t, wenn das Fahrzeug bestimmten
schweren Aufprallarten ausgesetzt ist, die bei den Insassen schwere
Verletzungen verursachen können. Ge meinsam mit den Sicherheitsgur-
ten tragen sie dazu bei, das Risiko tödlicher oder schwerer Verletzun-
gen zu verringern.
1
2
3
4

401-1. Für die Sicherheit
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
Die wichtigsten Bauteile des SRS-Airbagsystems sind oben dargestellt. Das
SRS-Airbagsystem wird von der Airbagsensor-Baugruppe gesteuert. Beim
Auslösen werden die Airbags durch eine chemische Reaktion in den Airbag-
Gasgeneratoren schlagartig mit ungifti gem Gas gefüllt, um die Bewegung der
Insassen aufzufangen.

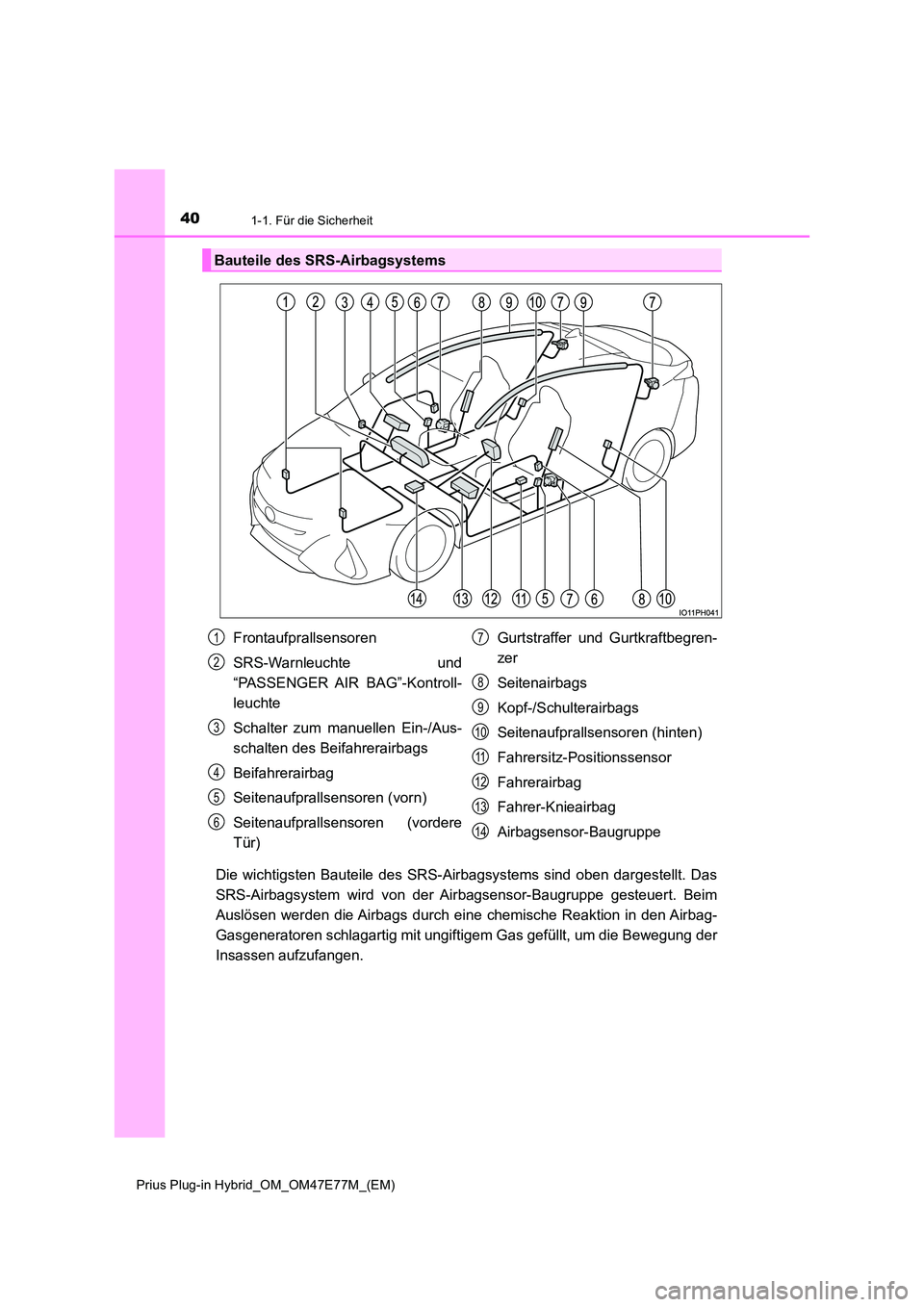

Bauteile des SRS-Airbagsystems
Frontaufprallsensoren
SRS-Warnleuchte und
“PASSENGER AIR BAG”-Kontroll-
leuchte
Schalter zum manuellen Ein-/Aus-
schalten des Beifahrerairbags
Beifahrerairbag
Seitenaufprallsensoren (vorn)
Seitenaufprallsensoren (vordere
Tür)
Gurtstraffer und Gurtkraftbegren-
zer
Seitenairbags
Kopf-/Schulterairbags
Seitenaufprallsensoren (hinten)
Fahrersitz-Positionssensor
Fahrerairbag
Fahrer-Knieairbag
Airbagsensor-Baugruppe
1
2
3
4
5
6
7
8
9
10
11
12
13
14

411-1. Für die Sicherheit
1
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
Sicherheitsinformationen

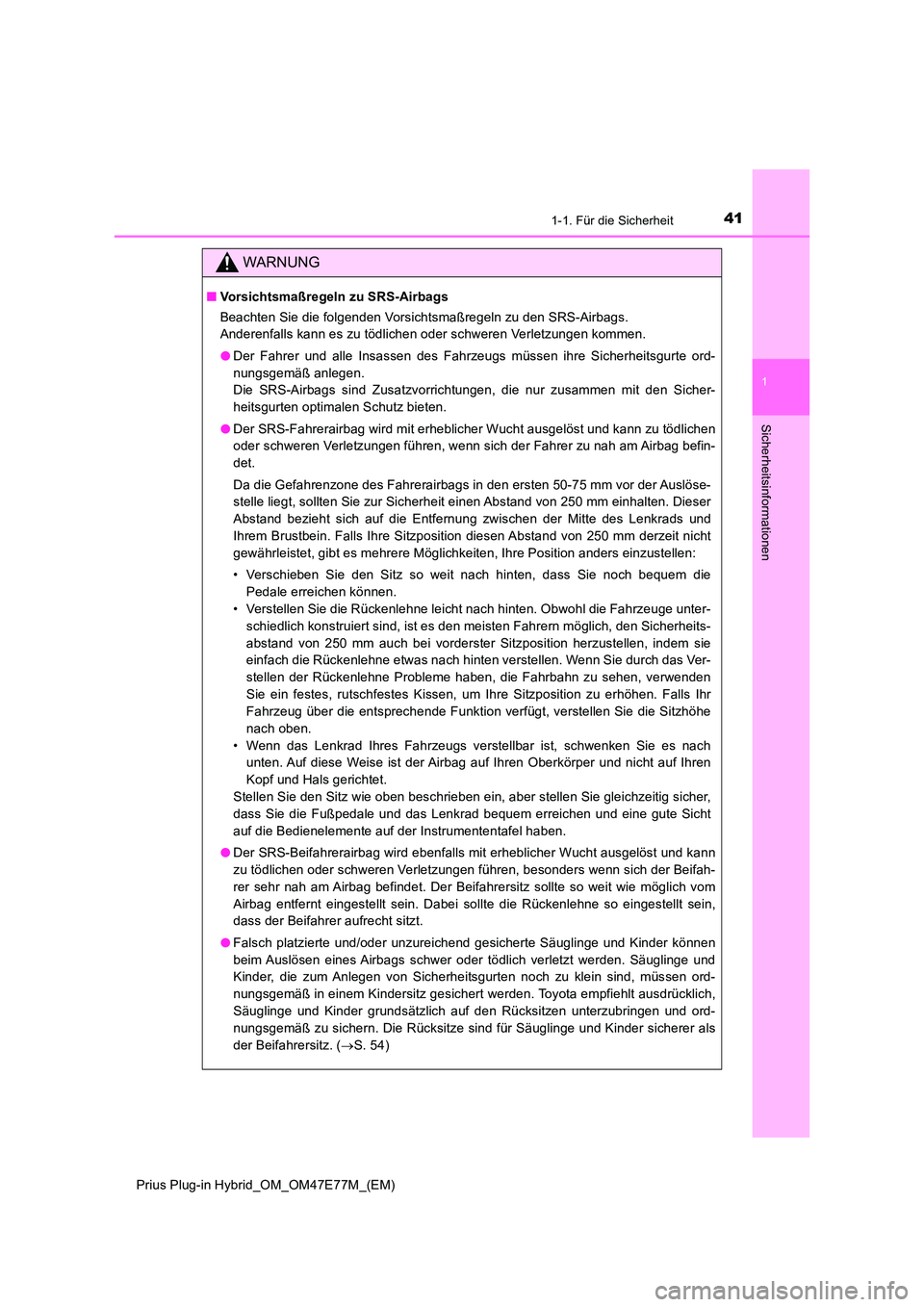

WARNUNG
QVorsichtsmaßregeln zu SRS-Airbags
Beachten Sie die folgenden Vorsichtsmaßregeln zu den SRS-Airbags.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
O Der Fahrer und alle Insassen des Fahrzeugs müssen ihre Sicherheitsgurte ord-
nungsgemäß anlegen.
Die SRS-Airbags sind Zusatzvorrichtungen, die nur zusammen mit den Sicher-
heitsgurten optimalen Schutz bieten.
O Der SRS-Fahrerairbag wird mit erheblicher Wucht ausgelöst und kann zu tödlichen
oder schweren Verletzungen führen, wenn sich der Fahrer zu nah am Airbag befin-
det.
Da die Gefahrenzone des Fahrerairbags in den ersten 50-75 mm vor der Auslöse-
stelle liegt, sollten Sie zur Sicherheit einen Abstand von 250 mm einhalten. Dieser
Abstand bezieht sich auf die Entfernung zwischen der Mitte des Lenkrads und
Ihrem Brustbein. Falls Ihre Sitzposition diesen Abstand von 250 mm derzeit nicht
gewährleistet, gibt es mehrere Möglichkeiten, Ihre Position anders einzustellen:
• Verschieben Sie den Sitz so weit nach hinten, dass Sie noch bequem die
Pedale erreichen können.
• Verstellen Sie die Rückenlehne leicht nach hinten. Obwohl die Fahrzeuge unter-
schiedlich konstruiert sind, ist es den meisten Fahrern möglich, den Sicherheits-
abstand von 250 mm auch bei vorderster Sitzposition herzustellen, indem sie
einfach die Rückenlehne etwas nach hinten verstellen. Wenn Sie durch das Ver-
stellen der Rückenlehne Probleme haben, die Fahrbahn zu sehen, verwenden
Sie ein festes, rutschfestes Kissen, um Ihre Sitzposition zu erhöhen. Falls Ihr
Fahrzeug über die entsprechende Funktion verfügt, verstellen Sie die Sitzhöhe
nach oben.
• Wenn das Lenkrad Ihres Fahrzeugs verstellbar ist, schwenken Sie es nach
unten. Auf diese Weise ist der Airbag auf Ihren Oberkörper und nicht auf Ihren
Kopf und Hals gerichtet.
Stellen Sie den Sitz wie oben beschrieben ein, aber stellen Sie gleichzeitig sicher,
dass Sie die Fußpedale und das Lenkrad bequem erreichen und eine gute Sicht
auf die Bedienelemente auf der Instrumententafel haben.
O Der SRS-Beifahrerairbag wird ebenfalls mit erheblicher Wucht ausgelöst und kann
zu tödlichen oder schweren Verletzungen führen, besonders wenn sich der Beifah-
rer sehr nah am Airbag befindet. Der Beifahrersitz sollte so weit wie möglich vom
Airbag entfernt eingestellt sein. Dabei sollte die Rückenlehne so eingestellt sein,
dass der Beifahrer aufrecht sitzt.
O Falsch platzierte und/oder unzureichend gesicherte Säuglinge und Kinder können
beim Auslösen eines Airbags schwer oder tödlich verletzt werden. Säuglinge und
Kinder, die zum Anlegen von Sicherheitsgurten noch zu klein sind, müssen ord-
nungsgemäß in einem Kindersitz gesichert werden. Toyota empfiehlt ausdrücklich,
Säuglinge und Kinder grundsätzlich auf den Rücksitzen unterzubringen und ord-
nungsgemäß zu sichern. Die Rücksitze sind für Säuglinge und Kinder sicherer als
der Beifahrersitz. ( S. 54)

421-1. Für die Sicherheit
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

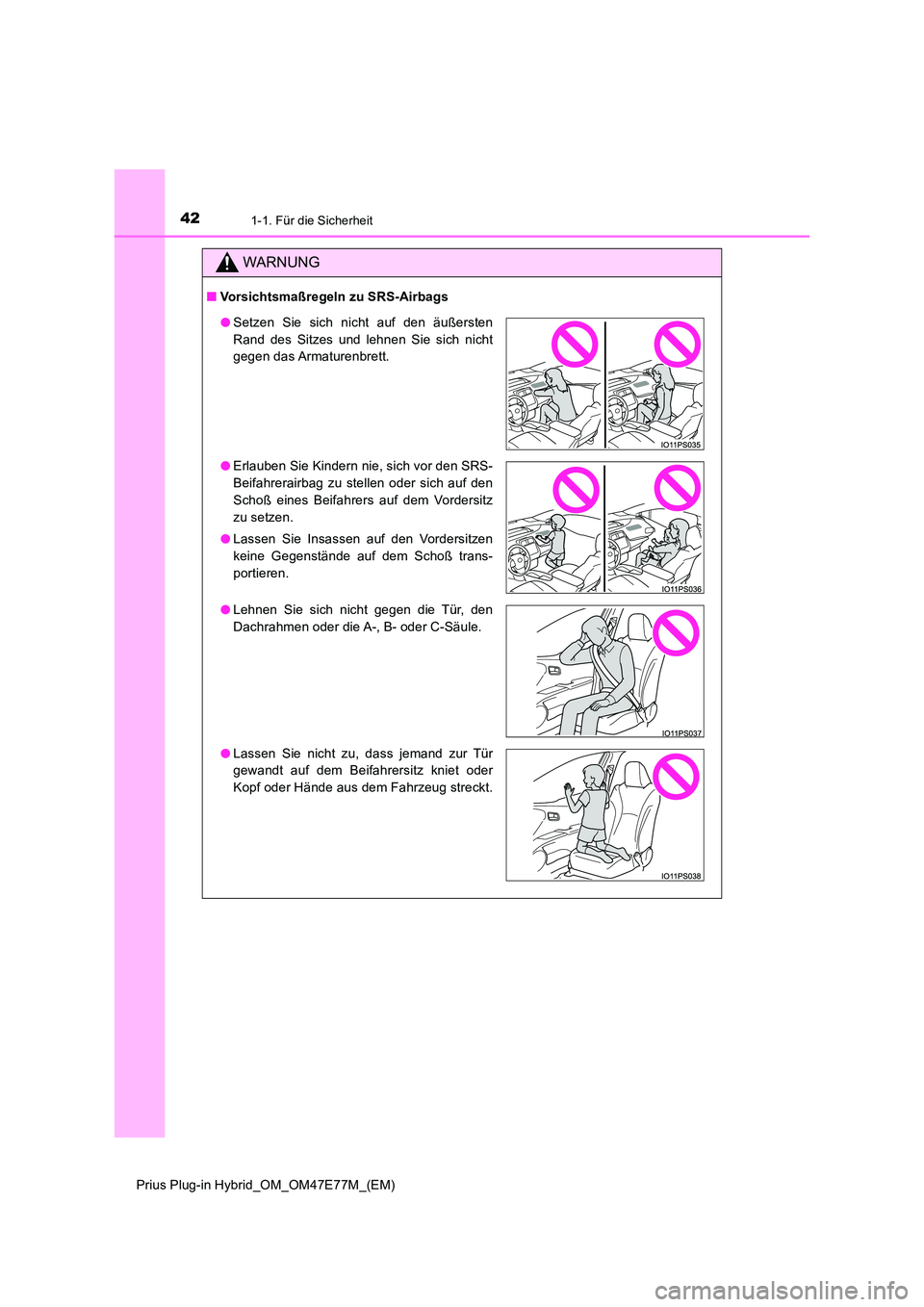

WARNUNG
QVorsichtsmaßregeln zu SRS-Airbags
OSetzen Sie sich nicht auf den äußersten
Rand des Sitzes und lehnen Sie sich nicht
gegen das Armaturenbrett.
O Erlauben Sie Kindern nie, sich vor den SRS-
Beifahrerairbag zu stellen oder sich auf den
Schoß eines Beifahrers auf dem Vordersitz
zu setzen.
O Lassen Sie Insassen auf den Vordersitzen
keine Gegenstände auf dem Schoß trans-
portieren.
O Lehnen Sie sich nicht gegen die Tür, den
Dachrahmen oder die A-, B- oder C-Säule.
O Lassen Sie nicht zu, dass jemand zur Tür
gewandt auf dem Beifahrersitz kniet oder
Kopf oder Hände aus dem Fahrzeug streckt.

431-1. Für die Sicherheit
1
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
Sicherheitsinformationen

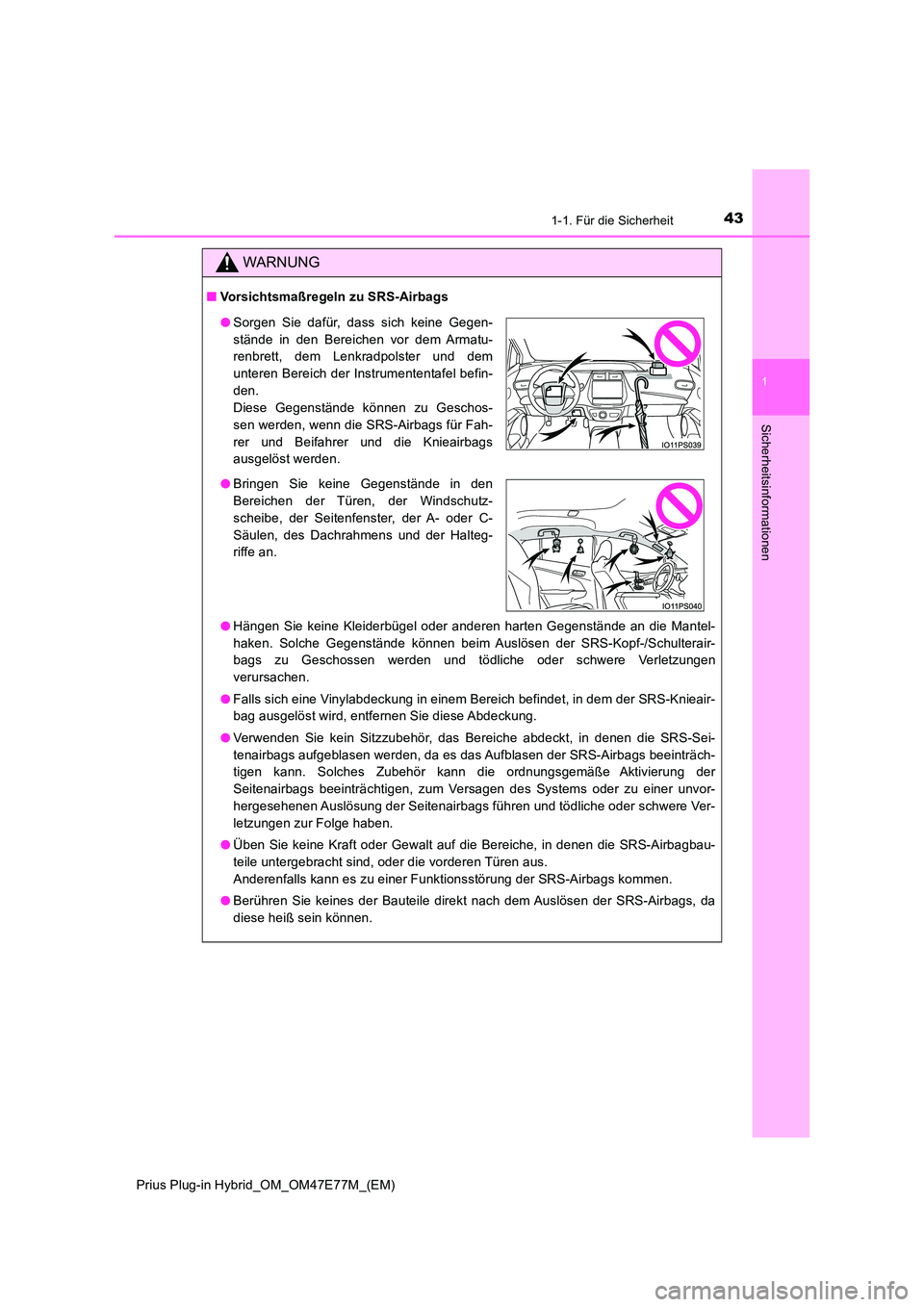

WARNUNG
QVorsichtsmaßregeln zu SRS-Airbags
O Hängen Sie keine Kleiderbügel oder anderen harten Gegenstände an die Mantel-
haken. Solche Gegenstände können beim Auslösen der SRS-Kopf-/Schulterair-
bags zu Geschossen werden und tödliche oder schwere Verletzungen
verursachen.
O Falls sich eine Vinylabdeckung in einem Bereich befindet, in dem der SRS-Knieair-
bag ausgelöst wird, entfernen Sie diese Abdeckung.
O Verwenden Sie kein Sitzzubehör, das Bereiche abdeckt, in denen die SRS-Sei-
tenairbags aufgeblasen werden, da es das Aufblasen der SRS-Airbags beeinträch-
tigen kann. Solches Zubehör kann die ordnungsgemäße Aktivierung der
Seitenairbags beeinträchtigen, zum Versagen des Systems oder zu einer unvor-
hergesehenen Auslösung der Seitenairbags führen und tödliche oder schwere Ver-
letzungen zur Folge haben.
O Üben Sie keine Kraft oder Gewalt auf die Bereiche, in denen die SRS-Airbagbau-
teile untergebracht sind, oder die vorderen Türen aus.
Anderenfalls kann es zu einer Funktionsstörung der SRS-Airbags kommen.
O Berühren Sie keines der Bauteile direkt nach dem Auslösen der SRS-Airbags, da
diese heiß sein können.
O Sorgen Sie dafür, dass sich keine Gegen-
stände in den Bereichen vor dem Armatu-
renbrett, dem Lenkradpolster und dem
unteren Bereich der Instrumententafel befin-
den.
Diese Gegenstände können zu Geschos-
sen werden, wenn die SRS-Airbags für Fah-
rer und Beifahrer und die Knieairbags
ausgelöst werden.
O Bringen Sie keine Gegenstände in den
Bereichen der Türen, der Windschutz-
scheibe, der Seitenfenster, der A- oder C-
Säulen, des Dachrahmens und der Halteg-
riffe an.

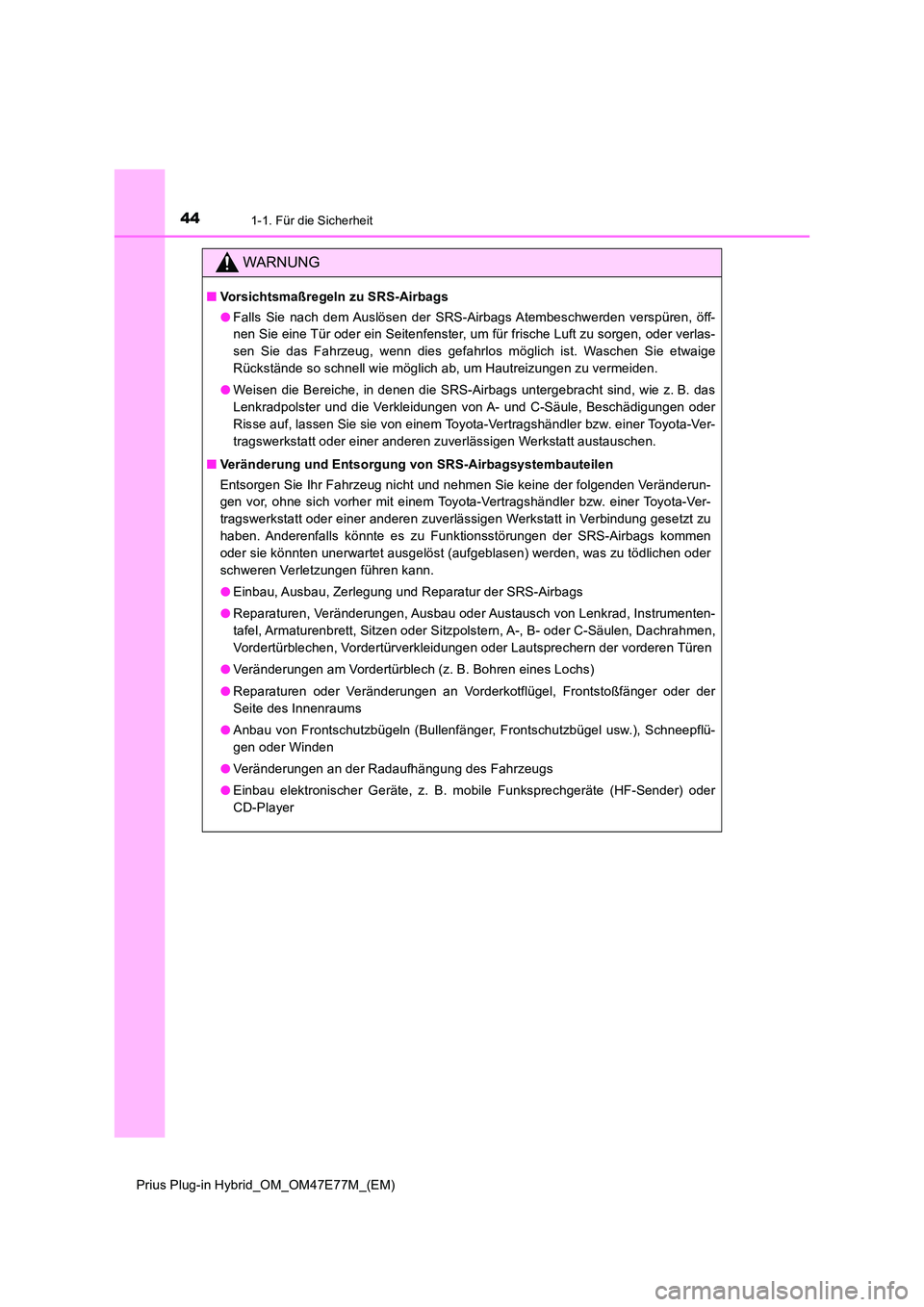

441-1. Für die Sicherheit
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
WARNUNG
QVorsichtsmaßregeln zu SRS-Airbags
O Falls Sie nach dem Auslösen der SRS-Airbags Atembeschwerden verspüren, öff-
nen Sie eine Tür oder ein Seitenfenster, um für frische Luft zu sorgen, oder verlas-
sen Sie das Fahrzeug, wenn dies gefahrlos möglich ist. Waschen Sie etwaige
Rückstände so schnell wie möglich ab, um Hautreizungen zu vermeiden.
O Weisen die Bereiche, in denen die SRS-Airbags untergebracht sind, wie z. B. das
Lenkradpolster und die Verkleidungen von A- und C-Säule, Beschädigungen oder
Risse auf, lassen Sie sie von einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt austauschen.
Q Veränderung und Entsorgung von SRS-Airbagsystembauteilen
Entsorgen Sie Ihr Fahrzeug nicht und nehmen Sie keine der folgenden Veränderun-
gen vor, ohne sich vorher mit einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung gesetzt zu
haben. Anderenfalls könnte es zu Funktionsstörungen der SRS-Airbags kommen
oder sie könnten unerwartet ausgelöst (aufgeblasen) werden, was zu tödlichen oder
schweren Verletzungen führen kann.
O Einbau, Ausbau, Zerlegung und Reparatur der SRS-Airbags
O Reparaturen, Veränderungen, Ausbau oder Austausch von Lenkrad, Instrumenten-
tafel, Armaturenbrett, Sitzen oder Sitzpolstern, A-, B- oder C-Säulen, Dachrahmen,
Vordertürblechen, Vordertürverkleidungen oder Lautsprechern der vorderen Türen
O Veränderungen am Vordertürblech (z. B. Bohren eines Lochs)
O Reparaturen oder Veränderungen an Vorderkotflügel, Frontstoßfänger oder der
Seite des Innenraums
O Anbau von Frontschutzbügeln (Bullenfänger, Frontschutzbügel usw.), Schneepflü-
gen oder Winden
O Veränderungen an der Radaufhängung des Fahrzeugs
O Einbau elektronischer Geräte, z. B. mobile Funksprechgeräte (HF-Sender) oder
CD-Player

451-1. Für die Sicherheit
1
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
Sicherheitsinformationen

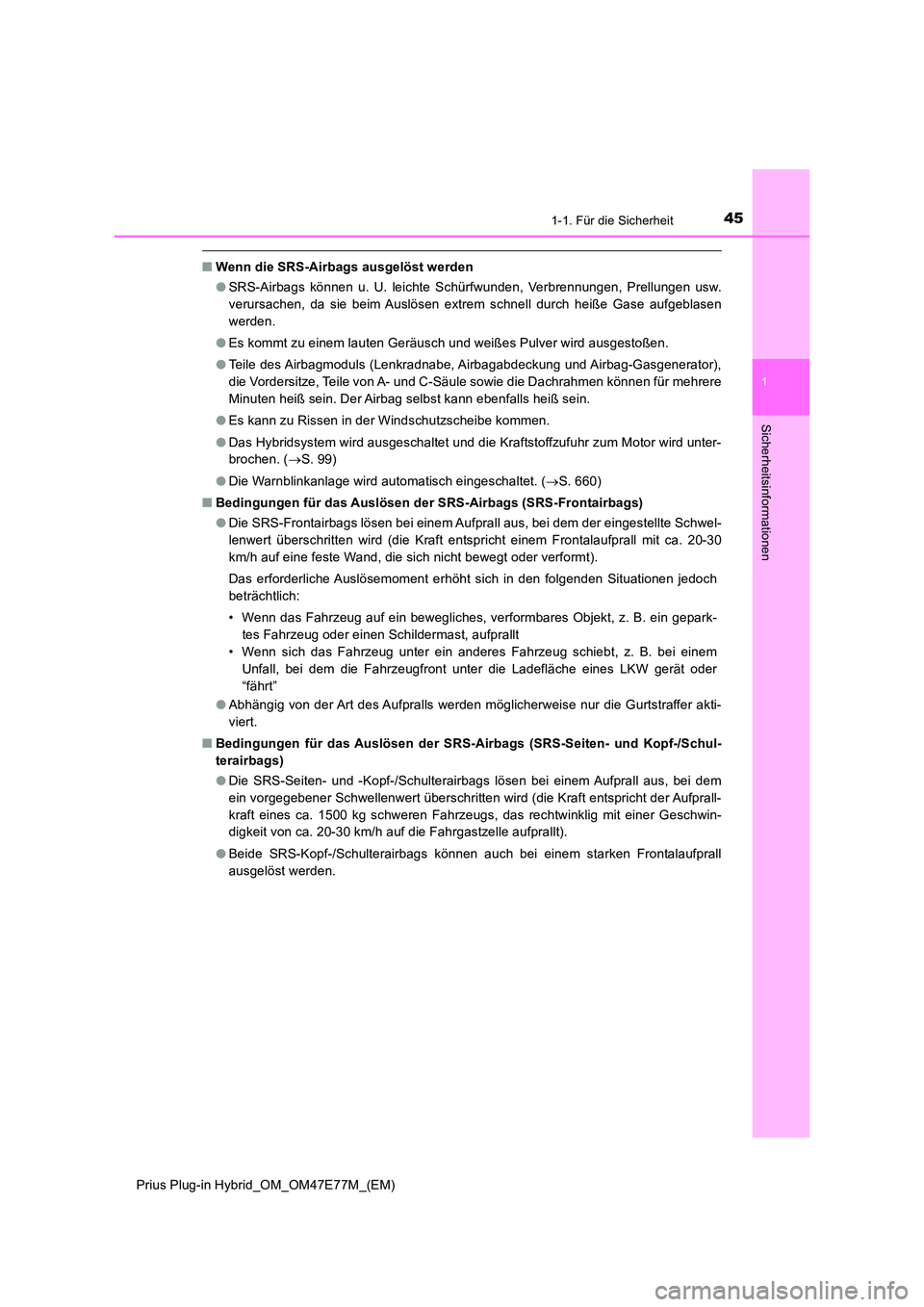

QWenn die SRS-Airbags ausgelöst werden
O SRS-Airbags können u. U. leichte Schürfwunden, Verbrennungen, Prellungen usw.
verursachen, da sie beim Auslösen extrem schnell durch heiße Gase aufgeblasen
werden.
O Es kommt zu einem lauten Geräusch und weißes Pulver wird ausgestoßen.
O Teile des Airbagmoduls (Lenkradnabe, Airbagabdeckung und Airbag-Gasgenerator),
die Vordersitze, Teile von A- und C-Säule sowie die Dachrahmen können für mehrere
Minuten heiß sein. Der Airbag selbst kann ebenfalls heiß sein.
O Es kann zu Rissen in der Windschutzscheibe kommen.
O Das Hybridsystem wird ausgeschaltet und die Kraftstoffzufuhr zum Motor wird unter-
brochen. ( S. 99)
O Die Warnblinkanlage wird automatisch eingeschaltet. (S. 660)
Q Bedingungen für das Auslösen der SRS-Airbags (SRS-Frontairbags)
O Die SRS-Frontairbags lösen bei einem Aufprall aus, bei dem der eingestellte Schwel-
lenwert überschritten wird (die Kraft entspricht einem Frontalaufprall mit ca. 20-30
km/h auf eine feste Wand, die sich nicht bewegt oder verformt).
Das erforderliche Auslösemoment erhöht sich in den folgenden Situationen jedoch
beträchtlich:
• Wenn das Fahrzeug auf ein bewegliches, verformbares Objekt, z. B. ein gepark-
tes Fahrzeug oder einen Schildermast, aufprallt
• Wenn sich das Fahrzeug unter ein anderes Fahrzeug schiebt, z. B. bei einem
Unfall, bei dem die Fahrzeugfront unter die Ladefläche eines LKW gerät oder
“fährt”
O Abhängig von der Art des Aufpralls werden möglicherweise nur die Gurtstraffer akti-
viert.
Q Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten- und Kopf-/Schul-
terairbags)
O Die SRS-Seiten- und -Kopf-/Schulterairbags lösen bei einem Aufprall aus, bei dem
ein vorgegebener Schwellenwert überschritten wird (die Kraft entspricht der Aufprall-
kraft eines ca. 1500 kg schweren Fahrzeugs, das rechtwinklig mit einer Geschwin-
digkeit von ca. 20-30 km/h auf die Fahrgastzelle aufprallt).
O Beide SRS-Kopf-/Schulterairbags können auch bei einem starken Frontalaufprall
ausgelöst werden.

461-1. Für die Sicherheit
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

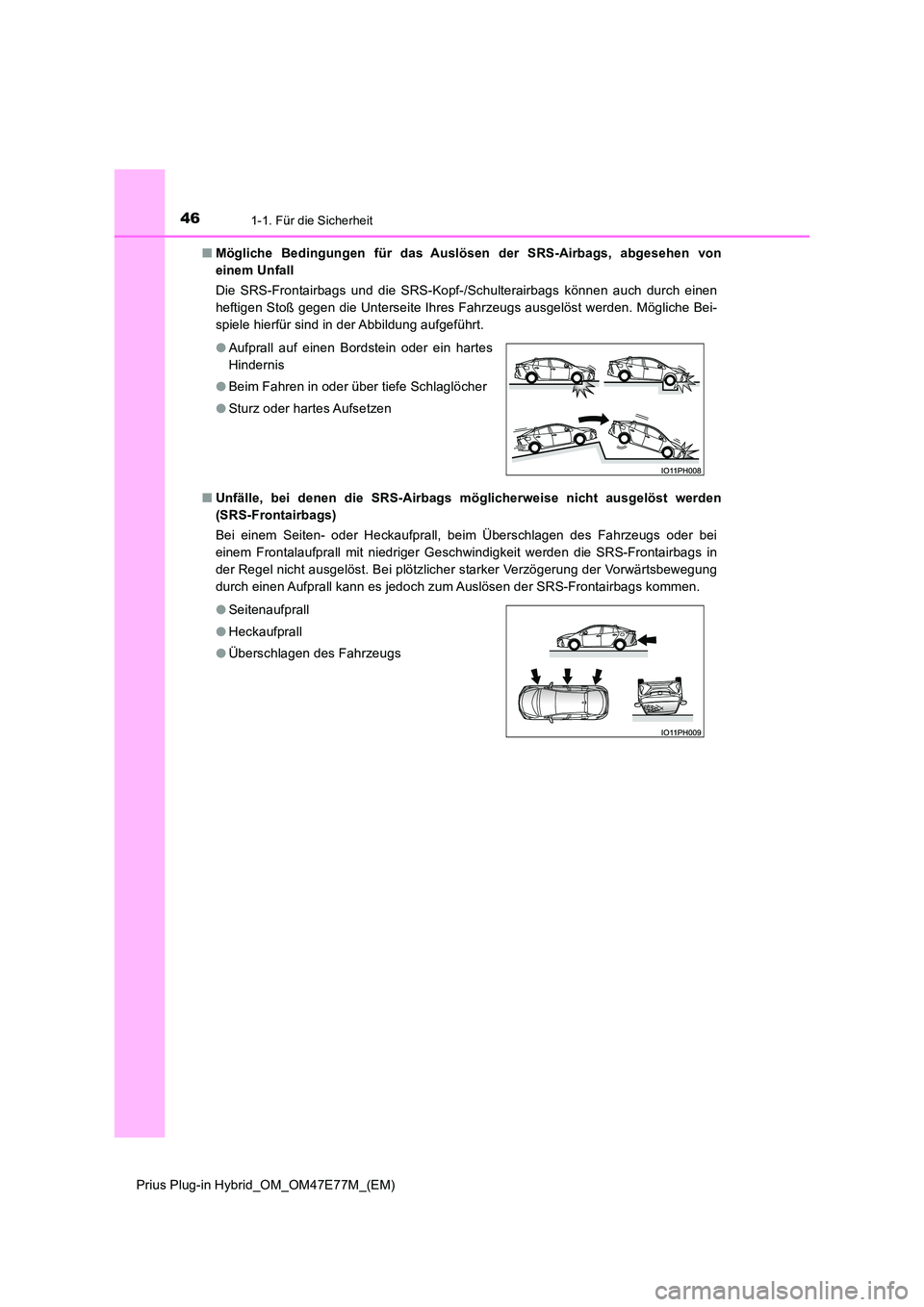

Q Mögliche Bedingungen für das Auslösen der SRS-Airbags, abgesehen von
einem Unfall
Die SRS-Frontairbags und die SRS-Kopf-/Schulterairbags können auch durch einen
heftigen Stoß gegen die Unterseite Ihres Fahrzeugs ausgelöst werden. Mögliche Bei-
spiele hierfür sind in der Abbildung aufgeführt.
Q Unfälle, bei denen die SRS-Airbags möglicherweise nicht ausgelöst werden
(SRS-Frontairbags)
Bei einem Seiten- oder Heckaufprall, beim Überschlagen des Fahrzeugs oder bei
einem Frontalaufprall mit niedriger Geschwindigkeit werden die SRS-Frontairbags in
der Regel nicht ausgelöst. Bei plötzlicher starker Verzögerung der Vorwärtsbewegung
durch einen Aufprall kann es jedoch zum Auslösen der SRS-Frontairbags kommen.
O Aufprall auf einen Bordstein oder ein hartes
Hindernis
O Beim Fahren in oder über tiefe Schlaglöcher
O Sturz oder hartes Aufsetzen
O Seitenaufprall
O Heckaufprall
O Überschlagen des Fahrzeugs

471-1. Für die Sicherheit
1
Prius Plug-in Hybrid_OM_OM47E77M_(EM)
Sicherheitsinformationen

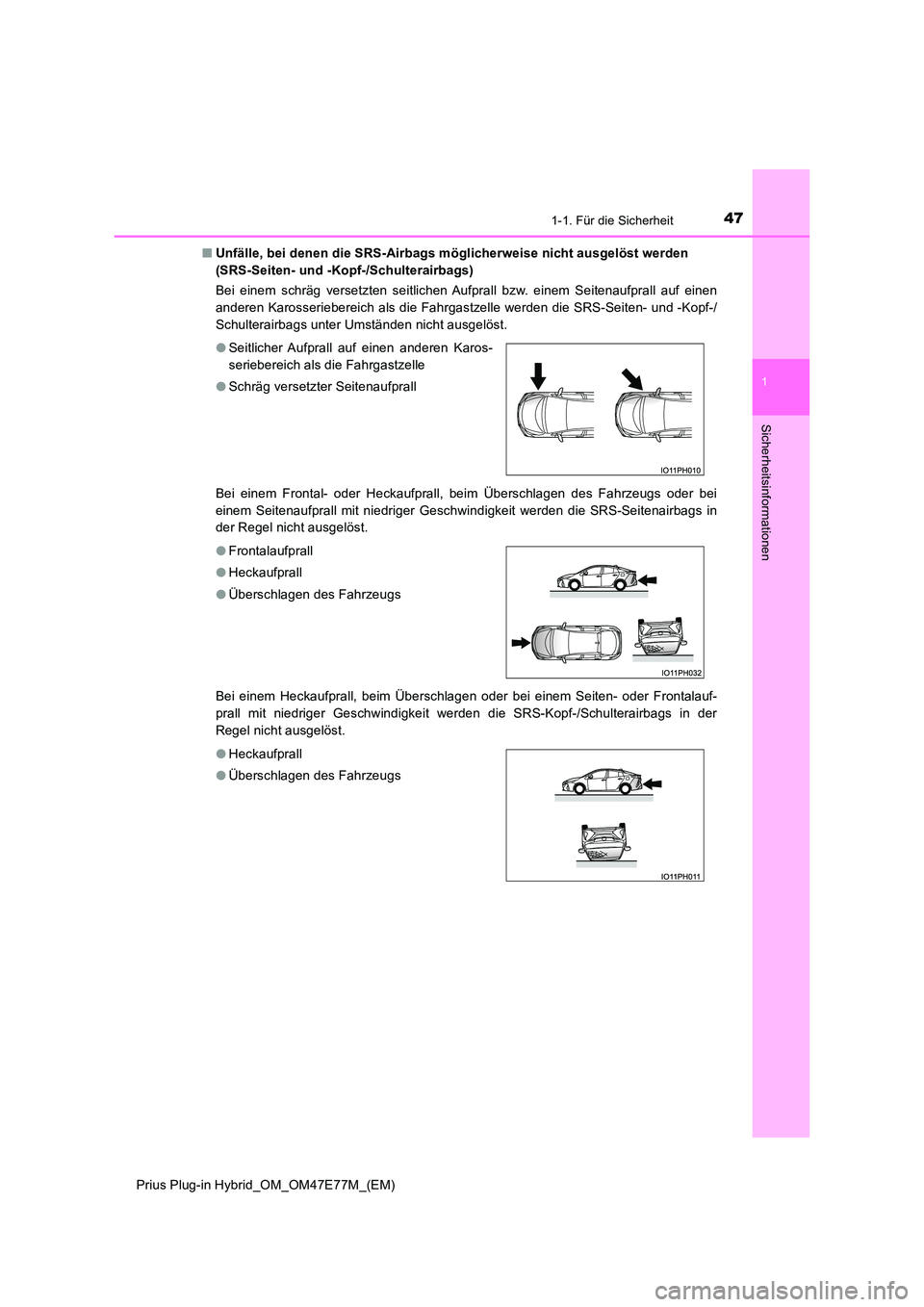

QUnfälle, bei denen die SRS-Airbags möglicherweise nicht ausgelöst werden
(SRS-Seiten- und -Kopf-/Schulterairbags)
Bei einem schräg versetzten seitlichen Aufprall bzw. einem Seitenaufprall auf einen
anderen Karosseriebereich als die Fahrgastzelle werden die SRS-Seiten- und -Kopf-/
Schulterairbags unter Umständen nicht ausgelöst.
Bei einem Frontal- oder Heckaufprall, beim Überschlagen des Fahrzeugs oder bei
einem Seitenaufprall mit niedriger Geschwindigkeit werden die SRS-Seitenairbags in
der Regel nicht ausgelöst.
Bei einem Heckaufprall, beim Überschlagen oder bei einem Seiten- oder Frontalauf-
prall mit niedriger Geschwindigkeit werden die SRS-Kopf-/Schulterairbags in der
Regel nicht ausgelöst.
O Seitlicher Aufprall auf einen anderen Karos-
seriebereich als die Fahrgastzelle
O Schräg versetzter Seitenaufprall
O Frontalaufprall
O Heckaufprall
O Überschlagen des Fahrzeugs
O Heckaufprall
O Überschlagen des Fahrzeugs

481-1. Für die Sicherheit
Prius Plug-in Hybrid_OM_OM47E77M_(EM)

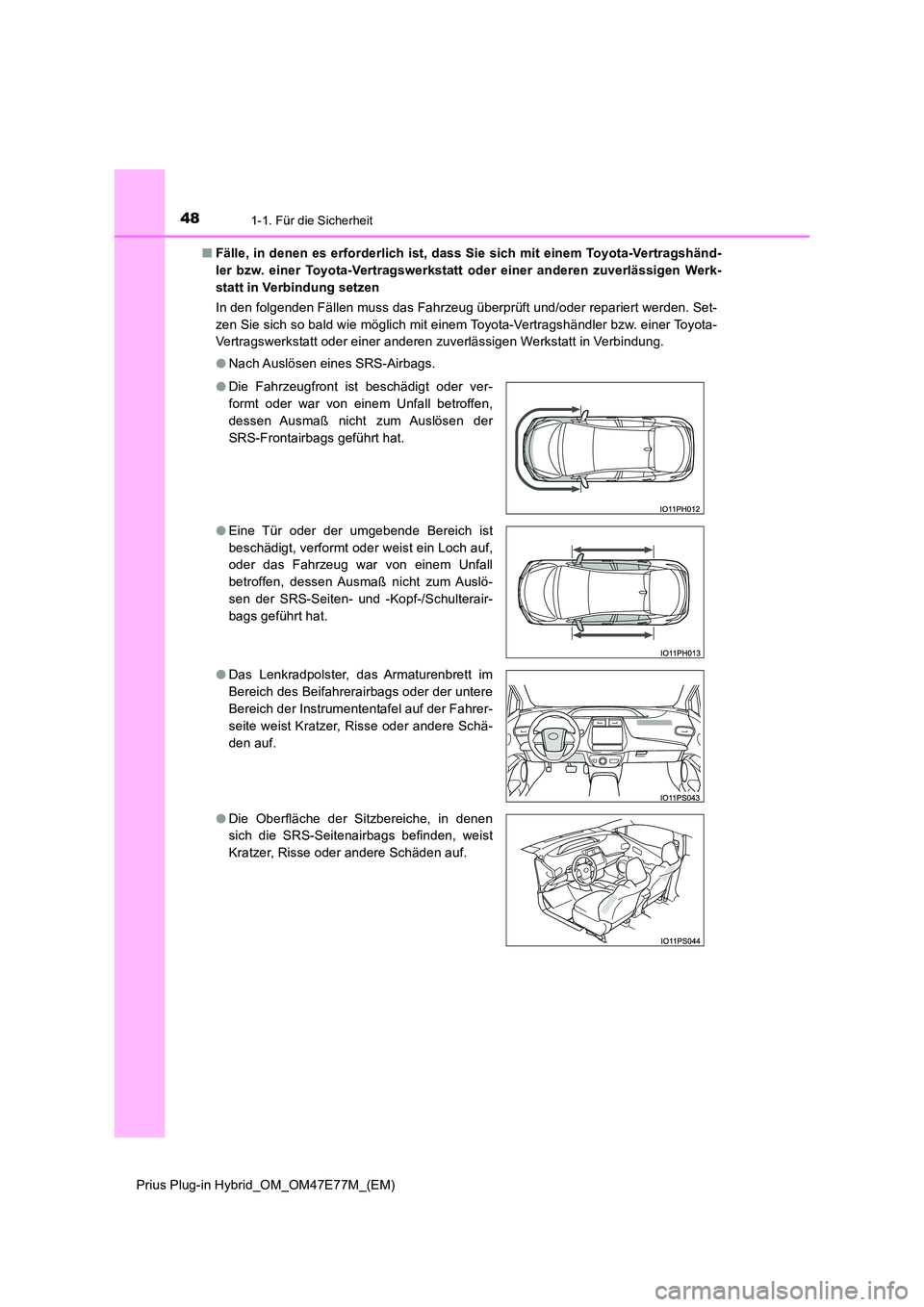

Q Fälle, in denen es erforderlich ist, dass Sie sich mit einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-
statt in Verbindung setzen
In den folgenden Fällen muss das Fahrzeug überprüft und/oder repariert werden. Set-
zen Sie sich so bald wie möglich mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
O Nach Auslösen eines SRS-Airbags.
O Die Fahrzeugfront ist beschädigt oder ver-
formt oder war von einem Unfall betroffen,
dessen Ausmaß nicht zum Auslösen der
SRS-Frontairbags geführt hat.
O Eine Tür oder der umgebende Bereich ist
beschädigt, verformt oder weist ein Loch auf,
oder das Fahrzeug war von einem Unfall
betroffen, dessen Ausmaß nicht zum Auslö-
sen der SRS-Seiten- und -Kopf-/Schulterair-
bags geführt hat.
O Das Lenkradpolster, das Armaturenbrett im
Bereich des Beifahrerairbags oder der untere
Bereich der Instrumententafel auf der Fahrer-
seite weist Kratzer, Risse oder andere Schä-
den auf.
O Die Oberfläche der Sitzbereiche, in denen
sich die SRS-Seitenairbags befinden, weist
Kratzer, Risse oder andere Schäden auf.
