TOYOTA PRIUS PLUG-IN HYBRID 2022 Instructieboekje (in Dutch)

4595-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
■Situaties waarin het systeem mogelijk werkt, zelfs als er geen kans op een
aanrijding is
Onder sommige omstandigheden, zoals de onderstaande, werkt het systeem mogelijk
zelfs als er geen kans op een aanrijding is.
● Wanneer richting een spandoek of vlag, een laaghangende tak of een slagboom
(zoals wordt gebruikt bij spoorwegovergangen, tolpoortjes en parkeerplaatsen) wordt
gereden
● Bij een groef of gat in het wegdek
● Wanneer de auto over een metalen afdekking (rooster) rijdt, zoals gebruikt boven
afvoergoten
● Bij het omhoog of omlaag rijden op een steile helling
● Als een sensor wordt geraakt door een grote hoeveelheid water, zoals bij het rijden
op een overstroomde weg
● De sensor is bedekt met vuil, sneeuw, waterdruppels of ijs. (Het reinigen van de
sensoren zal het probleem oplossen.)
● Een sensor is bedekt met een waterfilm of er is sprake van zware regenval
● Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of
een zandstorm
● Wanneer in de omgeving van de auto ultrasoongolven worden geproduceerd door
claxons, voertuigdetectiesystemen, motorf ietsmotoren, luchtremmen van vrachtwa-
gens, sonarsystemen van andere auto's of andere bronnen.
● Als de voorzijde van de auto omhoog of omlaag staat door de belading van de auto
● Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
● Wanneer vlak langs pilaren (H-vormige stalen balken, enz.) in parkeergarages, op
bouwplaatsen, enz. wordt gereden
● Als niet op een stabiele wijze kan worden gereden met de auto, bijvoorbeeld als hij
betrokken is geweest bij een ongeval of als er storingen zijn
●
Wanneer op een smalle weg wordt gereden
● Wanneer het stevig waait
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 459 Tuesday, May 11, 2021 9:32 AM

4605-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)●
Als er sneeuwkettingen, een compact reservewiel of een bandenreparatieset worden
toegepast.
●
De auto rijdt op een bijzonder hobbelige weg,
op een helling, op grind of op gras
WAARSCHUWING
■Waarschuwingen met betrekking tot het gebruik van het systeem
Vertrouw niet blindelings op het systeem, aangezien er een grens is aan de mate
van nauwkeurigheid bij de herkenning en de ondersteunende mogelijkheden die dit
systeem kan bieden. Het is altijd de verantwoordelijkheid van de bestuurder om de
omgeving van de auto in de gaten te houden en veilig te rijden.
■ Ervoor zorgen dat he t systeem goed werkt
Neem de volgende voorzorgsmaatregelen in acht om ongevallen te voorkomen.
● Beschadig de sensoren niet en houd ze altijd schoon.
● Plaats geen stickers of elektronische onderdelen zoals een kentekenplaat met
achtergrondverlichting (met name fluorescerende), een mistlamp, een
spatbordantenne of een draadloze antenne in de buurt van een radarsensor.
● Stel de omgeving van de sensor niet bloot aan krachtige schokken. Als deze wel
aan krachtige schokken is blootgesteld, laat de auto dan nakijken door een
erkende Toyota-dealer of hersteller/r eparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige als de voor- de achterbumper moet worden verwijderd/
geplaatst of vervangen.
● Wijzig, demonteer of spuit de sensoren niet.
● Bevestig geen afdekking op de kentekenplaat.
● Houd de bandenspanning op de juiste waarde.
■ Wanneer moet de functie uitgeschakeld worden
Schakel in de volgende situaties de functie uit, omdat deze anders mogelijk zelfs
werkt als er geen kans op een aanrijding is.
● Het niet in acht nemen van bovenstaande waarschuwingen.
● Als een niet-originele Toyota-wielophanging (bijvoorbeeld verlaagde wielop-
hanging) is gemonteerd.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 460 Tuesday, May 11, 2021 9:32 AM

4615-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
WAARSCHUWING
■Zijsensoren
In de onderstaande situaties werkt de Toyota Parking Assist-sensor mogelijk niet
goed, waardoor een ongeval kan ontstaan. Rijd met de nodige voorzichtigheid.
● Obstakels worden mogelijk niet aan de zijkanten gesignaleerd tot er kort met de
auto is gereden en de scan van de zijkanten is voltooid. ( Blz. 456)
● Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstakels zoals andere
voertuigen, mensen of dieren die vanaf opzij naderen niet worden gesignaleerd.
● Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstakels mogelijk niet
worden gesignaleerd, afhankelijk van de situatie rondom de auto.
Op dat moment wordt de weergave van de werking van de zijsensor ( Blz. 451)
tijdelijk uitgeschakeld.
■ Opmerkingen bij het wassen van de auto
● Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
● Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op de
sensoren. De sensoren werken mogelijk niet goed als gevolg van blootstelling aan
stoom.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 461 Tuesday, May 11, 2021 9:32 AM

4625-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
OPMERKING
■Als de Toyota Parking A ssist-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed als gevolg van een
storing in een sensor, enz. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
● Het display van de Toyota Parking Assist-sensor knippert en er klinkt een
piepsignaal als er geen obstakel wordt gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of wordt blootgesteld
aan een krachtige schok.
● Als de bumper ergens tegenaan komt.
● Als het display wordt weergegeven en weergegeven blijft worden terwijl er geen
piepsignaal klinkt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sensor zit, is
de sensor waarschijnlijk defect.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 462 Tuesday, May 11, 2021 9:32 AM

4635-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
Parking Suppor t Brake-functie
Het systeem werkt in de volgende situaties wanneer in de rijrichting van de
auto een obstakel wordt gesignaleerd.
◆Er wordt langzaam gereden en het rempedaal wordt niet of te laat
ingetrapt
◆Het gaspedaal wordt te diep ingetrapt
: Indien aanwezig
Wanneer zich mogelijk een aanrijding met een obstakel zal voordoen bij
het parkeren of het rijden met een la ge snelheid en de auto plotseling
naar voren beweegt doordat he t gaspedaal per ongeluk wordt
ingetrapt, of wanneer de auto in beweging treedt doordat de verkeerde
schakelstand wordt geselecteerd, signaleren de sensoren obstakels
voor en achter de auto in de rijr ichting van de auto en werkt het
systeem om de gevolgen van een aanrijding met obstakels als een
muur zo veel mogelijk te beperken.
Voorbeelden van de werking van het systeem
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 463 Tuesday, May 11, 2021 9:32 AM

4645-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

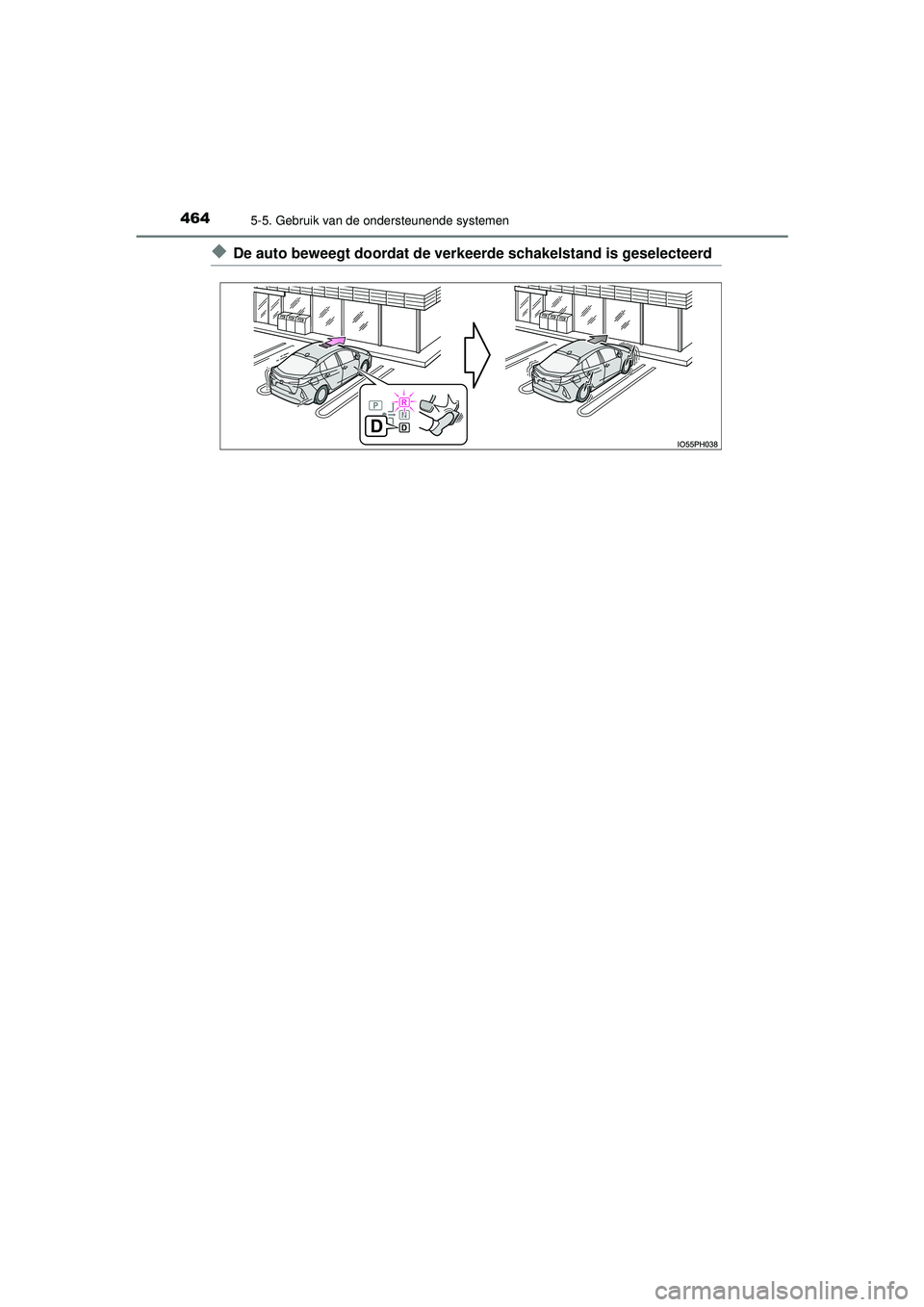

◆De auto beweegt doordat de verkeerde schakelstand is geselecteerd
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 464 Tuesday, May 11, 2021 9:32 AM

4655-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
De Parking Support Brake-functie k an worden ingeschakeld/uitgeschakeld
via het scherm ( Blz. 247) van het multi-informatiedisplay.
Wanneer de Parking Support Brake-
functie is uitgeschakeld, gaat het con-
trolelampje PKSB OFF branden.
Wanneer de Parking Support Brake-functie is uitgeschakeld, wordt de werking van
het systeem pas hervat wanneer de functie weer wordt ingeschakeld via het
scherm op het multi-informatiedisplay. (De werking van het systeem wordt
niet hervat door bediening van de startknop.)
Soorten sensoren
1
2
3
4
Wijzigen van instellingen van de Parking Support Brake-functie
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 465 Tuesday, May 11, 2021 9:32 AM

4665-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Wanneer de Parking Support Brake-functie een obstakel signaleert en er een
risico op een aanrijding bestaat, wordt het vermogen van het hybridesysteem
verminderd om een toename van de rijsnelheid te beperken.
(Begrenzingsregeling hybridesysteem: A)
Bovendien, wanneer u het gaspedaal ingetrapt blijft houden, treedt het rem-
systeem in werking om de rijsnelheid te verlagen. (Remregeling: B)
Werking
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 466 Tuesday, May 11, 2021 9:32 AM

4675-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden

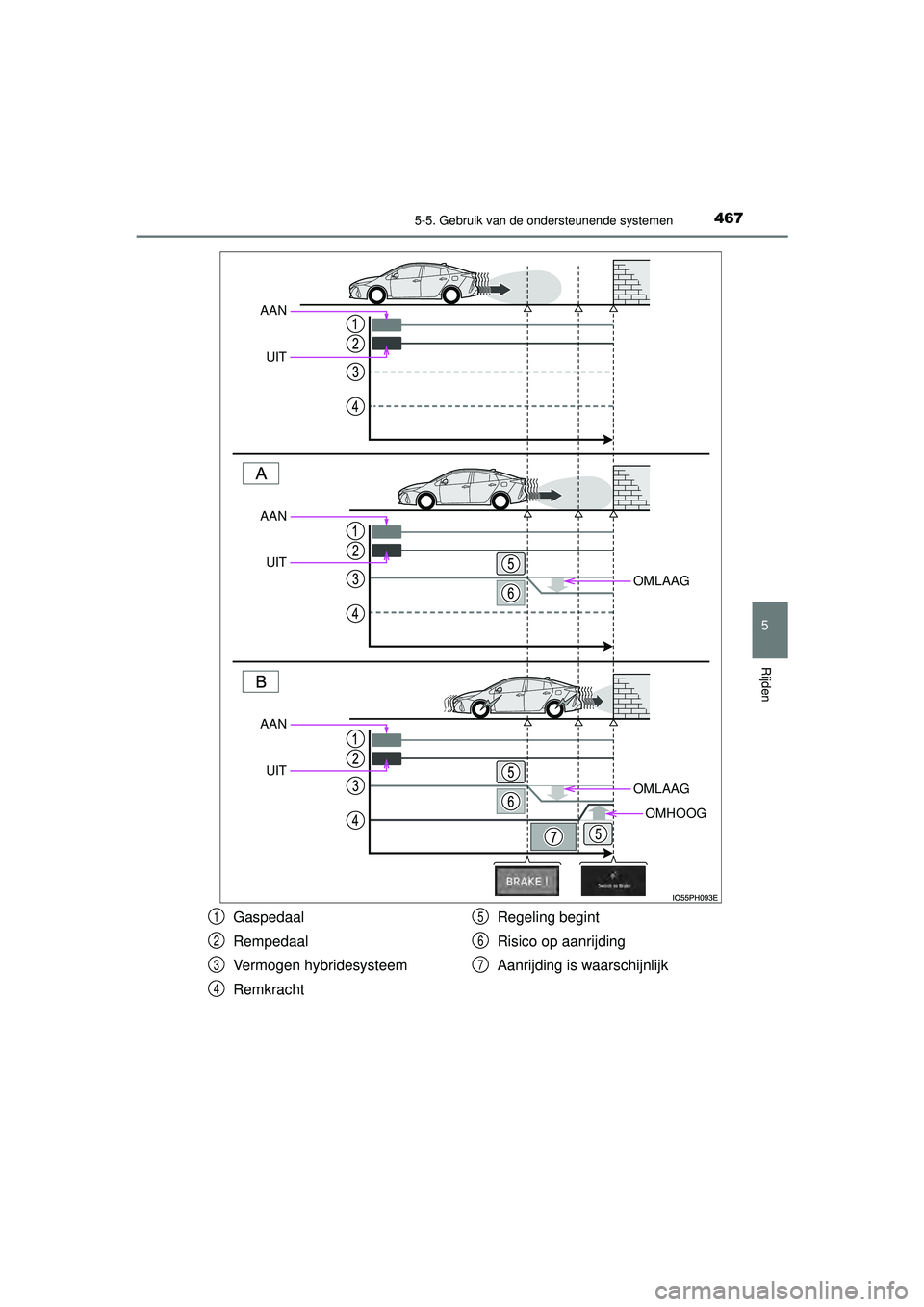

OMLAAG
OMLAAG
OMHOOG
AANUIT
AANUIT
AAN
UIT
Gaspedaal
Rempedaal
Vermogen hybridesysteem
Remkracht Regeling begint
Risico op aanrijding
Aanrijding is waarschijnlijk1
2
3
4
5
6
7
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 467 Tuesday, May 11, 2021 9:32 AM

4685-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■

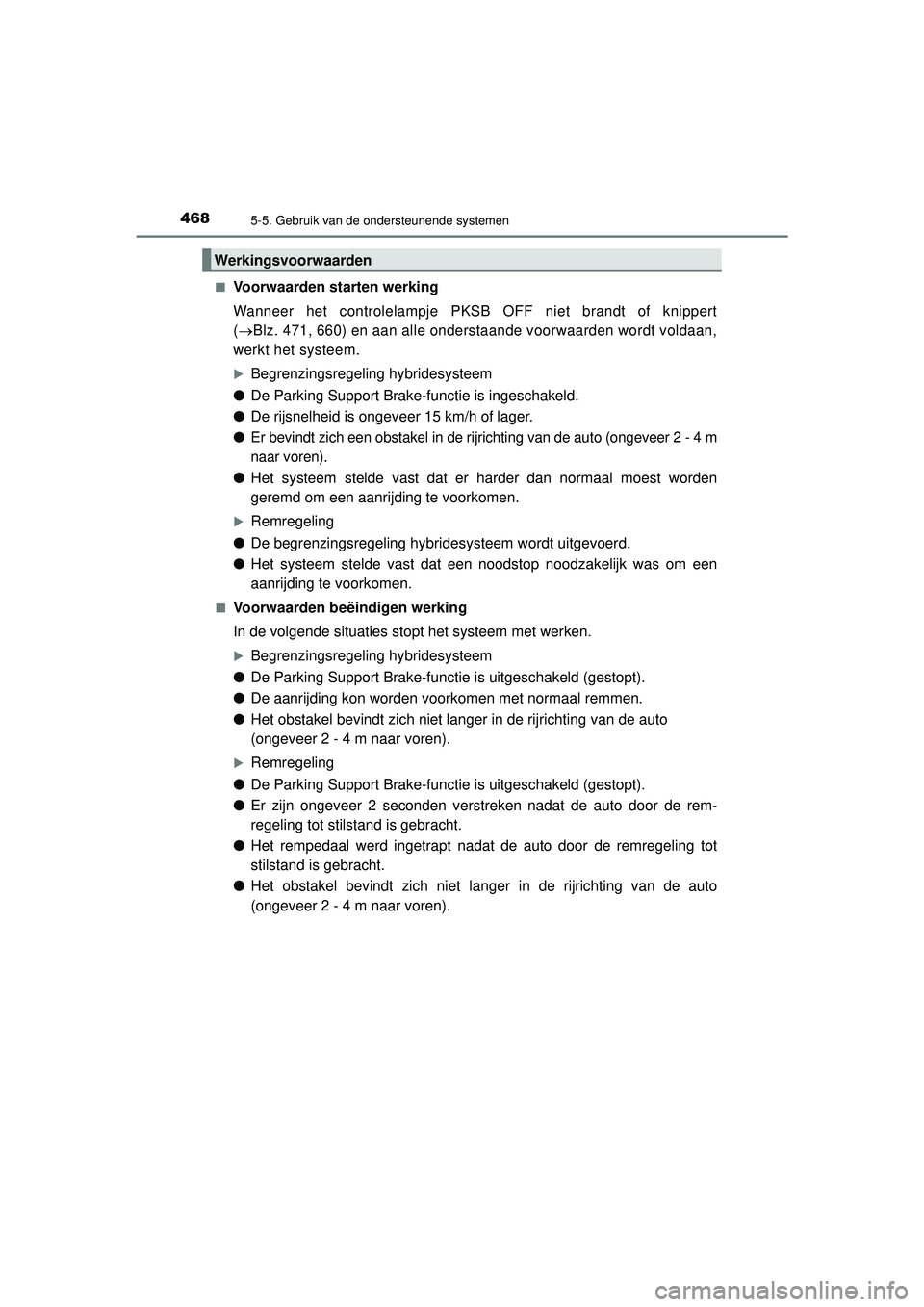

Voorwaarden starten werking
Wanneer het controlelampje PKSB
OFF niet brandt of knippert
(
Blz. 471, 660) en aan alle onderstaande voorwaarden wordt voldaan,
werkt het systeem.
Begrenzingsregeling hybridesysteem
● De Parking Support Brake-functie is ingeschakeld.
● De rijsnelheid is ongeveer 15 km/h of lager.
●
Er bevindt zich een obstakel in de r ijrichting van de auto (ongeveer 2 - 4 m
naar voren).
● Het systeem stelde vast dat er harder dan normaal moest worden
geremd om een aanrijding te voorkomen.
Remregeling
● De begrenzingsregeling hybridesysteem wordt uitgevoerd.
● Het systeem stelde vast dat een noodstop noodzakelijk was om een
aanrijding te voorkomen.
■Voorwaarden beëindigen werking
In de volgende situaties stopt het systeem met werken.
Begrenzingsregeling hybridesysteem
● De Parking Support Brake-functie is uitgeschakeld (gestopt).
● De aanrijding kon worden voorkomen met normaal remmen.
● Het obstakel bevindt zich niet langer in de rijrichting van de auto
(ongeveer 2 - 4 m naar voren).
Remregeling
● De Parking Support Brake-functie is uitgeschakeld (gestopt).
● Er zijn ongeveer 2 seconden verstreken nadat de auto door de rem-
regeling tot stilstand is gebracht.
● Het rempedaal werd ingetrapt nadat de auto door de remregeling tot
stilstand is gebracht.
● Het obstakel bevindt zich niet langer in de rijrichting van de auto
(ongeveer 2 - 4 m naar voren).
Werkingsvoorwaarden
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 468 Tuesday, May 11, 2021 9:32 AM
