8-2. Post´powanie w sytuacjach awaryjnych689
8
Sytuacje awaryjne

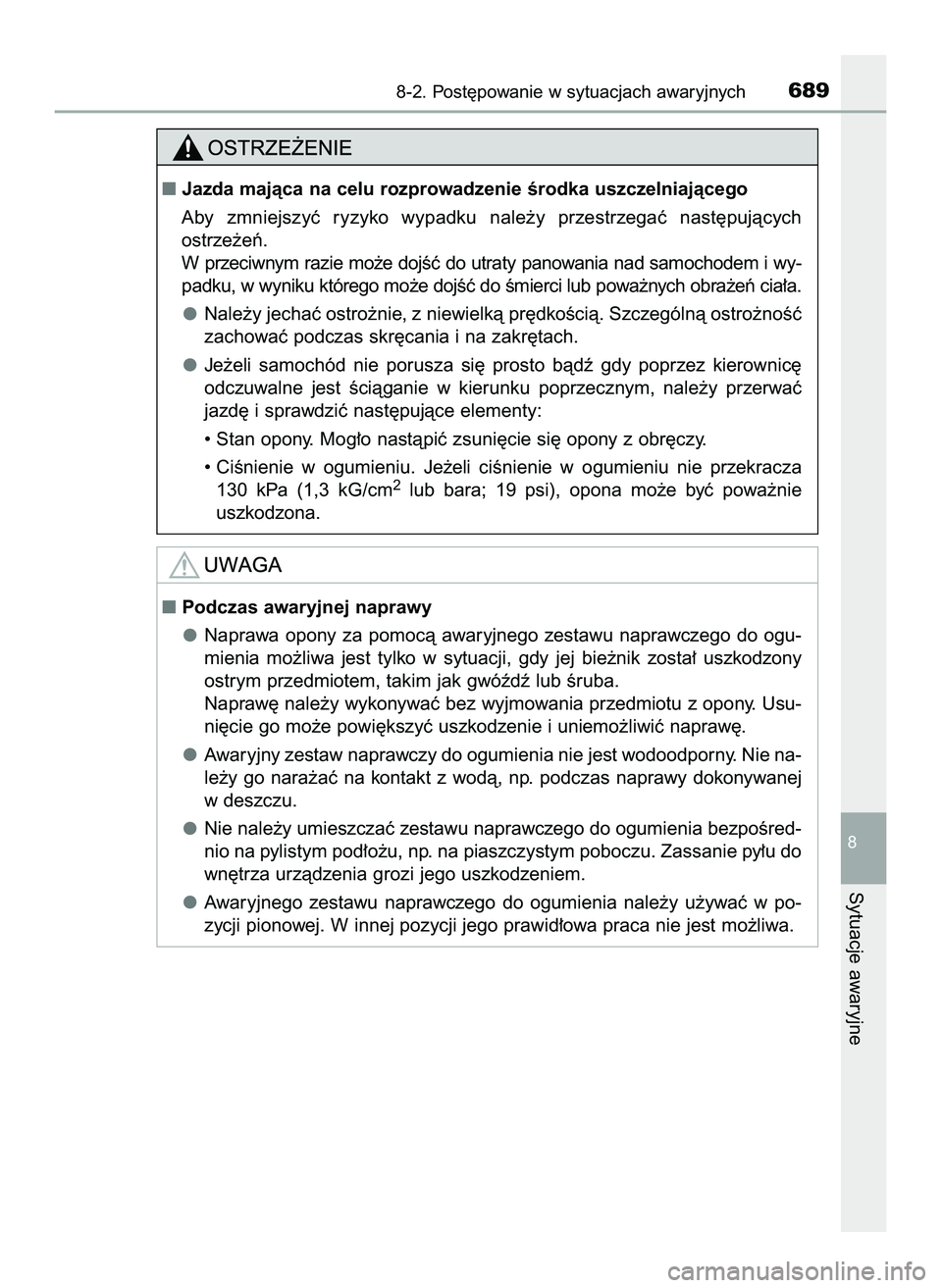

Jazda majàca na celu rozprowadzenie Êrodka uszczelniajàcego
Aby zmniejszyç ryzyko wypadku nale˝y przestrzegaç nast´pujàcych
ostrze˝eƒ.
W przeciwnym razie mo˝e dojÊç do utraty panowania nad samochodem i wy-
padku, w wyniku którego mo˝e dojÊç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Nale˝y jechaç ostro˝nie, z niewielkà pr´dkoÊcià. Szczególnà ostro˝noÊç
zachowaç podczas skr´cania i na zakr´tach.
Je˝eli samochód nie porusza si´ prosto bàdê gdy poprzez kierownic´
odczuwalne jest Êciàganie w kierunku poprzecznym, nale˝y przerwaç
jazd´ i sprawdziç nast´pujàce elementy:
• Stan opony. Mog∏o nastàpiç zsuni´cie si´ opony z obr´czy.
• CiÊnienie w ogumieniu. Je˝eli ciÊnienie w ogumieniu nie przekracza
130 kPa (1,3 kG/cm
2lub bara; 19 psi), opona mo˝e byç powa˝nie
uszkodzona.
Podczas awaryjnej naprawy
Naprawa opony za pomocà awaryjnego zestawu naprawczego do ogu-
mienia mo˝liwa jest tylko w sytuacji, gdy jej bie˝nik zosta∏ uszkodzony
ostrym przedmiotem, takim jak gwóêdê lub Êruba.
Napraw´ nale˝y wykonywaç bez wyjmowania przedmiotu z opony. Usu-
ni´cie go mo˝e powi´kszyç uszkodzenie i uniemo˝liwiç napraw´.
Awaryjny zestaw naprawczy do ogumienia nie jest wodoodporny. Nie na-
le˝y go nara˝aç na kontakt z wodà, np. podczas naprawy dokonywanej
w deszczu.
Nie nale˝y umieszczaç zestawu naprawczego do ogumienia bezpoÊred-
nio na pylistym pod∏o˝u, np. na piaszczystym poboczu. Zassanie py∏u do
wn´trza urzàdzenia grozi jego uszkodzeniem.
Awaryjnego zestawu naprawczego do ogumienia nale˝y u˝ywaç w po-
zycji pionowej. W innej pozycji jego prawid∏owa praca nie jest mo˝liwa.
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 689 (Black plate)

6908-2. Post´powanie w sytuacjach awaryjnych

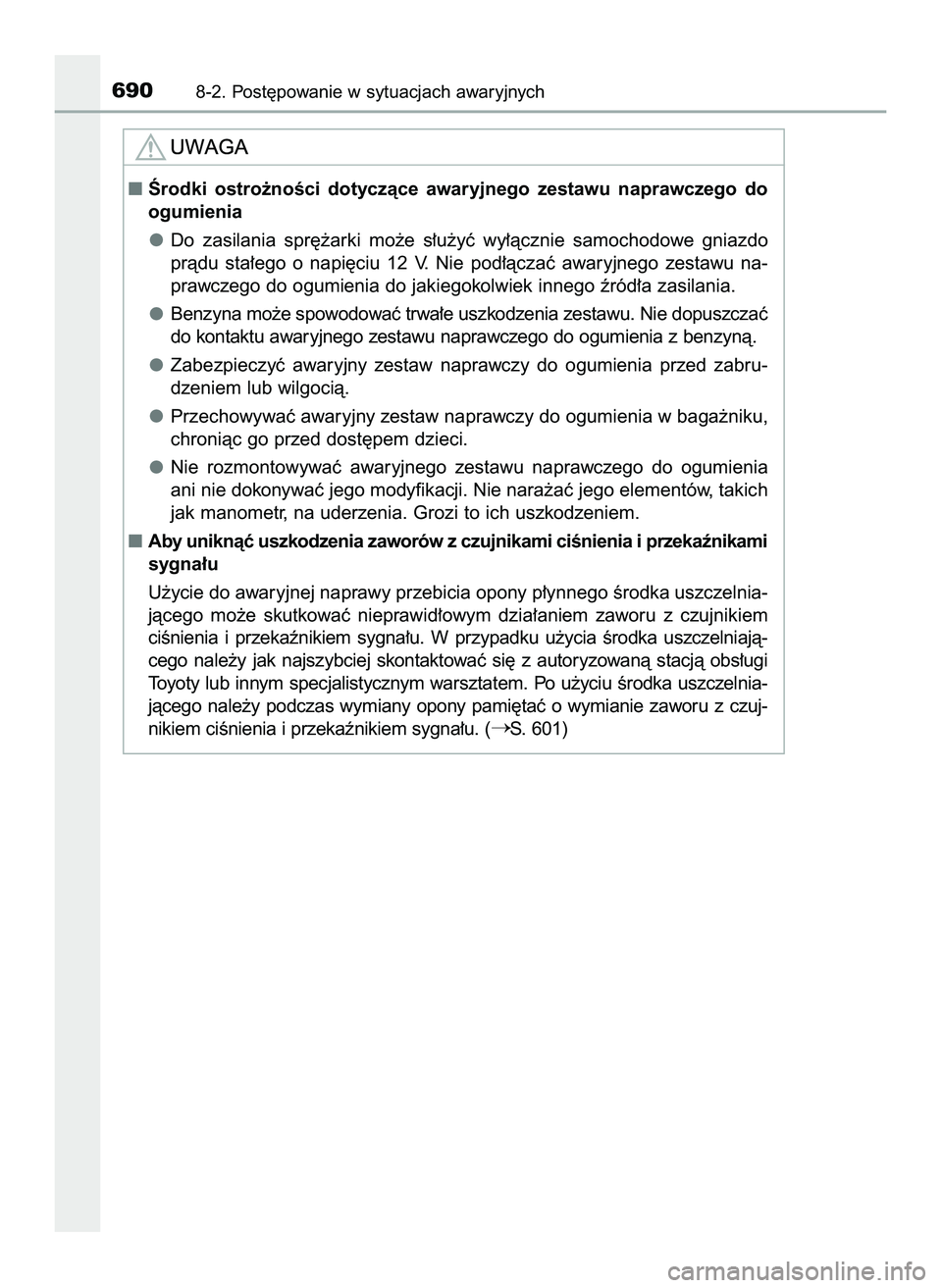

Ârodki ostro˝noÊci dotyczàce awaryjnego zestawu naprawczego do
ogumienia
Do zasilania spr´˝arki mo˝e s∏u˝yç wy∏àcznie samochodowe gniazdo
pràdu sta∏ego o napi´ciu 12 V. Nie pod∏àczaç awaryjnego zestawu na-
prawczego do ogumienia do jakiegokolwiek innego êród∏a zasilania.
Benzyna mo˝e spowodowaç trwa∏e uszkodzenia zestawu. Nie dopuszczaç
do kontaktu awaryjnego zestawu naprawczego do ogumienia z benzynà.
Zabezpieczyç awaryjny zestaw naprawczy do ogumienia przed zabru-
dzeniem lub wilgocià.
Przechowywaç awaryjny zestaw naprawczy do ogumienia w baga˝niku,
chroniàc go przed dost´pem dzieci.
Nie rozmontowywaç awaryjnego zestawu naprawczego do ogumienia
ani nie dokonywaç jego modyfikacji. Nie nara˝aç jego elementów, takich
jak manometr, na uderzenia. Grozi to ich uszkodzeniem.
Aby uniknàç uszkodzenia zaworów z czujnikami ciÊnienia i przekaênikami
sygna∏u
U˝ycie do awaryjnej naprawy przebicia opony p∏ynnego Êrodka uszczelnia-
jàcego mo˝e skutkowaç nieprawid∏owym dzia∏aniem zaworu z czujnikiem
ciÊnienia i przekaênikiem sygna∏u. W przypadku u˝ycia Êrodka uszczelniajà-
cego nale˝y jak najszybciej skontaktowaç si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym warsztatem. Po u˝yciu Êrodka uszczelnia-
jàcego nale˝y podczas wymiany opony pami´taç o wymianie zaworu z czuj-
nikiem ciÊnienia i przekaênikiem sygna∏u. (
S. 601)
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 690 (Black plate)

Mo˝e to byç spowodowane jednà z nast´pujàcych przyczyn:
Do samochodu pod∏àczony jest przewód ∏adujàcy. (
S. 155)
Elektroniczny kluczyk nie dzia∏a prawid∏owo.* (
S. 693)
Niedostateczna iloÊç paliwa w zbiorniku.
Uzupe∏niç paliwo. (
S. 100)
Usterka elektronicznej blokady rozruchu hybrydowego uk∏adu na-
p´dowego.* (
S. 74)
Usterka uk∏adu automatycznego po∏o˝enia.* (
S. 326, 672)
Hybrydowy uk∏ad nap´dowy mo˝e nie dzia∏aç na skutek usterki
elektrycznej, jak np. wyczerpanie si´ baterii w elektronicznym klu-
czyku lub przepalenie si´ bezpiecznika. W pewnych przypadkach
mo˝na spróbowaç procedury awaryjnego rozruchu. (
S. 692)
Akumulator trakcyjny jest bardzo zimny (poni˝ej -30°C).
(
S. 100, 325)
*: Przestawienie dêwigni przek∏adni nap´dowej z po∏o˝enia P w inne po∏o˝enie
mo˝e byç niemo˝liwe.
Mo˝e to byç spowodowane jednà z ni˝ej podanych przyczyn:
Roz∏adowany akumulator 12-woltowy. (
S. 697)
Poluzowane lub skorodowane zaciski przewodów akumulatora 12-wol-
towego. (
S. 594)
8-2. Post´powanie w sytuacjach awaryjnych691
8
Sytuacje awaryjne
Gdy wystàpià trudnoÊci z uruchomieniem
hybr ydowego uk∏adu nap´dowego

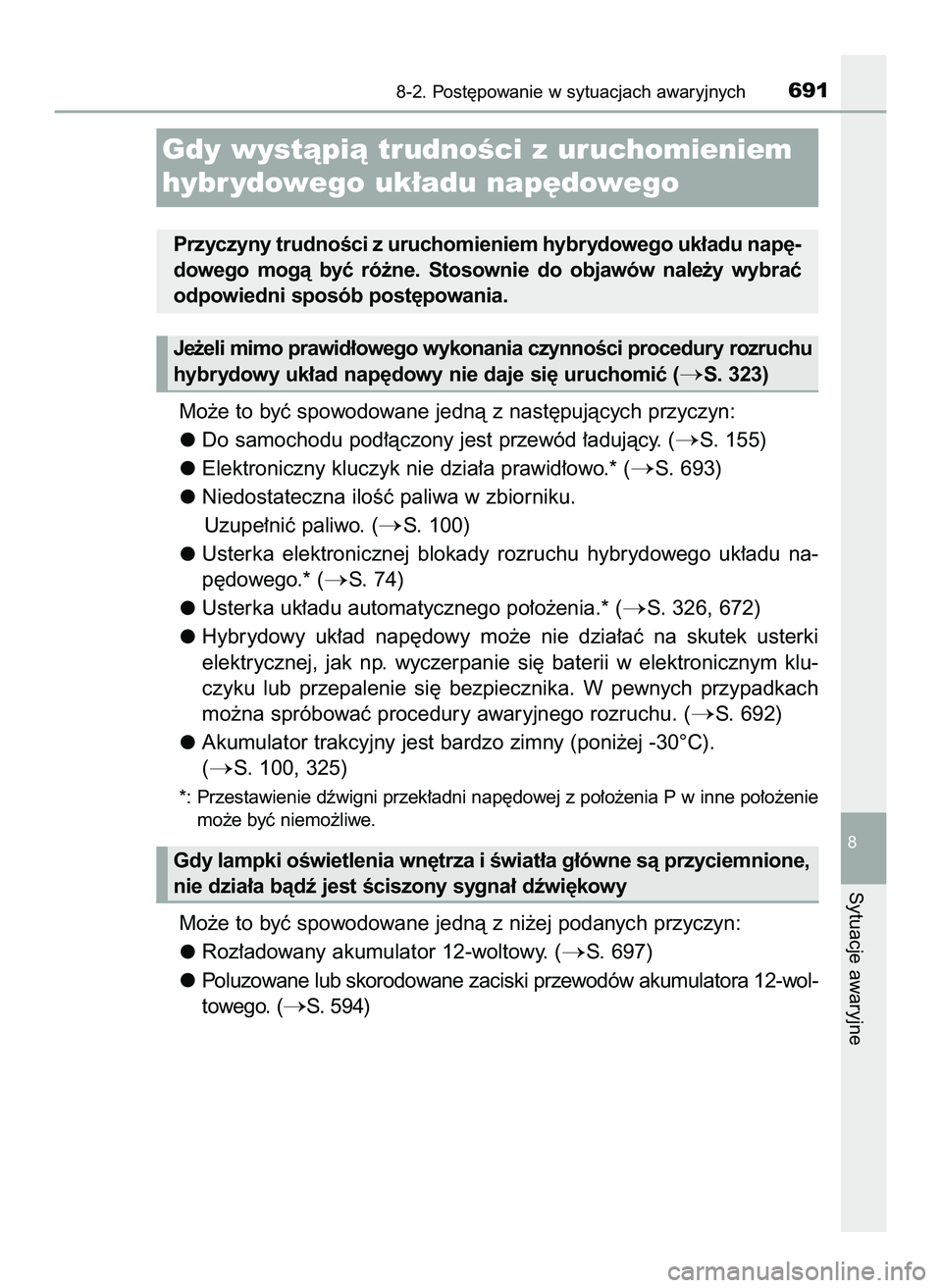

Przyczyny trudnoÊci z uruchomieniem hybrydowego uk∏adu nap´-
dowego mogà byç ró˝ne. Stosownie do objawów nale˝y wybraç
odpowiedni sposób post´powania.
Je˝eli mimo prawid∏owego wykonania czynnoÊci procedury rozruchu
hybrydowy uk∏ad nap´dowy nie daje si´ uruchomiç (
S. 323)
Gdy lampki oÊwietlenia wn´trza i Êwiat∏a g∏ówne sà przyciemnione,
nie dzia∏a bàdê jest Êciszony sygna∏ dêwi´kowy
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 691 (Black plate)

Mo˝e to byç spowodowane jednà z nast´pujàcych przyczyn:
Roz∏adowany akumulator 12-woltowy. (
S. 697)
Od∏àczony jeden lub oba zaciski przewodów akumulatora 12-wol-
towego. (
S. 594)
Je˝eli usterka nie mo˝e zostaç usuni´ta lub procedura naprawy nie jest
znana, nale˝y zwróciç si´ do autoryzowanej stacji obs∏ugi Toyoty lub innego
specjalistycznego warsztatu.
Je˝eli przycisk rozruchu dzia∏a prawid∏owo, lecz hybrydowy uk∏ad na-
p´dowy nie daje si´ w zwyk∏y sposób uruchomiç, mo˝na doraênie
spróbowaç wykonaç opisane poni˝ej czynnoÊci.
Poni˝szà procedur´ nale˝y stosowaç tylko w sytuacji awaryjnej.
Uruchomiç hamulec postojowy.
Przyciskiem rozruchu wybraç stan ACCESSORY.
Przytrzymaç wciÊni´ty przez oko∏o 15 sekund przycisk rozruchu,
jednoczeÊnie naciskajàc na peda∏ hamulca zasadniczego.
Mimo ˝e wykonanie powy˝szych czynnoÊci mo˝e doprowadziç do uru-
chomienia hybrydowego uk∏adu nap´dowego, w uk∏adzie rozrucho-
wym mo˝e wyst´powaç usterka. Nale˝y zwróciç si´ do autoryzowanej
stacji obs∏ugi Toyoty lub innego specjalistycznego warsztatu w celu
sprawdzenia samochodu.
3
2
1
6928-2. Post´powanie w sytuacjach awaryjnych
Nie Êwiecà si´ lampki oÊwietlenia wn´trza i Êwiat∏a g∏ówne,
nie dzia∏a sygna∏ dêwi´kowy
Procedura awaryjnego rozruchu
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 692 (Black plate)

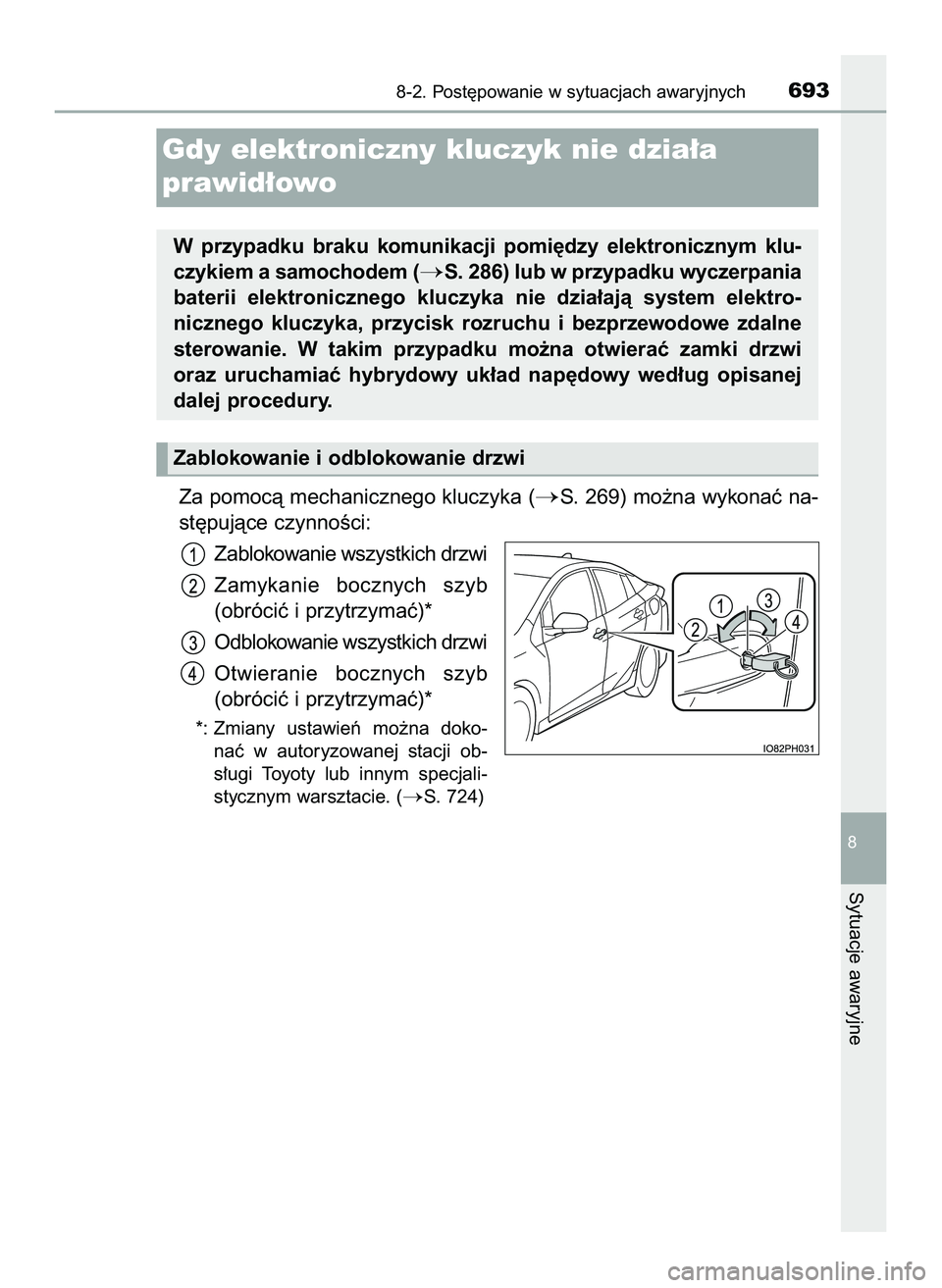

Za pomocà mechanicznego kluczyka (S. 269) mo˝na wykonaç na-
st´pujàce czynnoÊci:
Zablokowanie wszystkich drzwi
Zamykanie bocznych szyb
(obróciç i przytrzymaç)*
Odblokowanie wszystkich drzwi
Otwieranie bocznych szyb
(obróciç i przytrzymaç)*
*: Zmiany ustawieƒ mo˝na doko-
naç w autoryzowanej stacji ob-
s∏ugi Toyoty lub innym specjali-
stycznym warsztacie. (
S. 724)
8-2. Post´powanie w sytuacjach awaryjnych693
8
Sytuacje awaryjne
Gdy elektroniczny kluczyk nie dzia∏a
prawid∏owo
W przypadku braku komunikacji pomi´dzy elektronicznym klu-
czykiem a samochodem (
S. 286) lub w przypadku wyczerpania
baterii elektronicznego kluczyka nie dzia∏ajà system elektro-
nicznego kluczyka, przycisk rozruchu i bezprzewodowe zdalne
sterowanie. W takim przypadku mo˝na otwieraç zamki drzwi
oraz uruchamiaç hybrydowy uk∏ad nap´dowy wed∏ug opisanej
dalej procedury.
Zablokowanie i odblokowanie drzwi
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 693 (Black plate)

Wcisnàç peda∏ hamulca zasadniczego.
Dotknàç przycisku rozruchu
elektronicznym kluczykiem
stronà z emblematem Toyoty.
Gdy zostanie wykryty elektronicz-
ny kluczyk, rozlegnie si´ sygna∏
akustyczny, a przyciskiem rozru-
chu zostanie wybrany stan ON.
Je˝eli system elektronicznego
kluczyka zosta∏ wy∏àczony w funk-
cjach podlegajàcych zmianie usta-
wieƒ, przyciskiem rozruchu zosta-
nie wybrany stan ACCESSORY.
Mocno wcisnàç peda∏ hamulca
zasadniczego i sprawdziç, czy
na wyÊwietlaczu wielofunkcyj-
nym zaÊwieci∏a si´ lampka
kontrolna systemu elektronicz-
nego kluczyka .
Nacisnàç przycisk rozruchu.
Je˝eli hybrydowy uk∏ad nap´dowy nie daje si´ w ten sposób urucho-
miç, nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
4
3
2
1

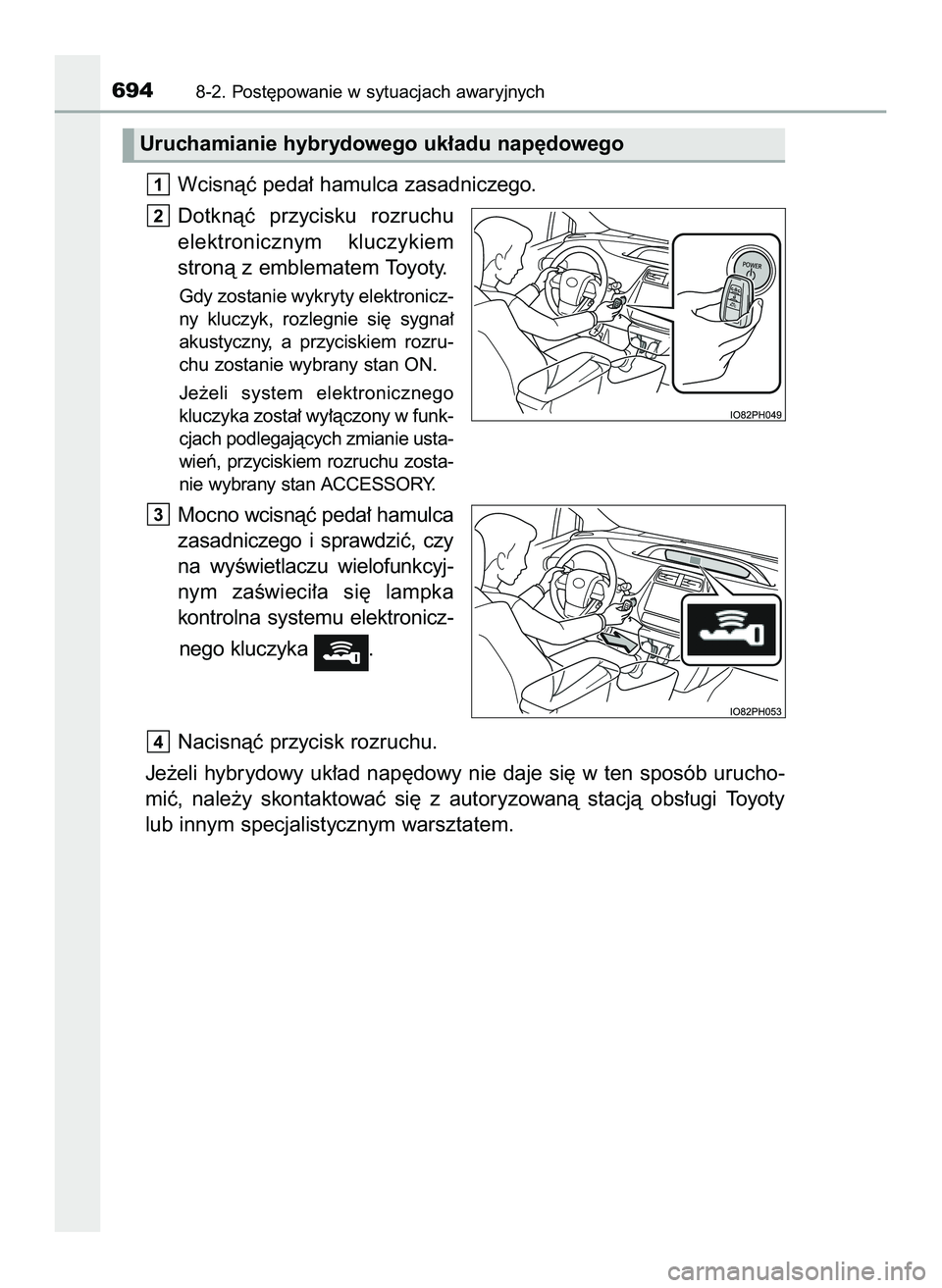

6948-2. Post´powanie w sytuacjach awaryjnych
Uruchamianie hybrydowego uk∏adu nap´dowego
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 694 (Black plate)

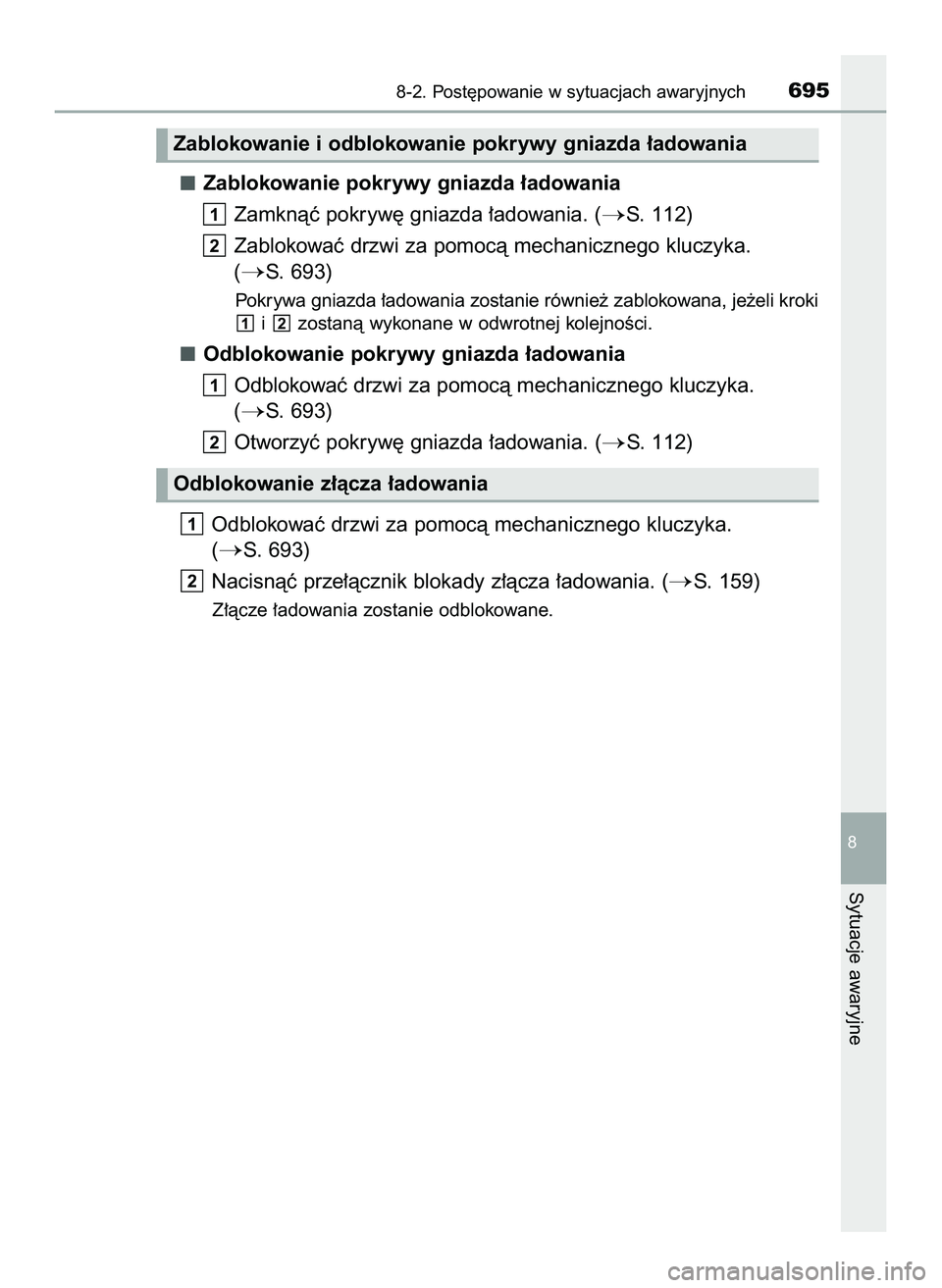

Zablokowanie pokrywy gniazda ∏adowania
Zamknàç pokryw´ gniazda ∏adowania. (
S. 112)
Zablokowaç drzwi za pomocà mechanicznego kluczyka.
(
S. 693)
Pokrywa gniazda ∏adowania zostanie równie˝ zablokowana, je˝eli kroki
i zostanà wykonane w odwrotnej kolejnoÊci.
Odblokowanie pokrywy gniazda ∏adowania
Odblokowaç drzwi za pomocà mechanicznego kluczyka.
(
S. 693)
Otworzyç pokryw´ gniazda ∏adowania. (
S. 112)
Odblokowaç drzwi za pomocà mechanicznego kluczyka.
(
S. 693)
Nacisnàç prze∏àcznik blokady z∏àcza ∏adowania. (
S. 159)
Z∏àcze ∏adowania zostanie odblokowane.
2
1
2
1
21
2
1
8-2. Post´powanie w sytuacjach awaryjnych695
8
Sytuacje awaryjne
Zablokowanie i odblokowanie pokrywy gniazda ∏adowania
Odblokowanie z∏àcza ∏adowania
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 695 (Black plate)

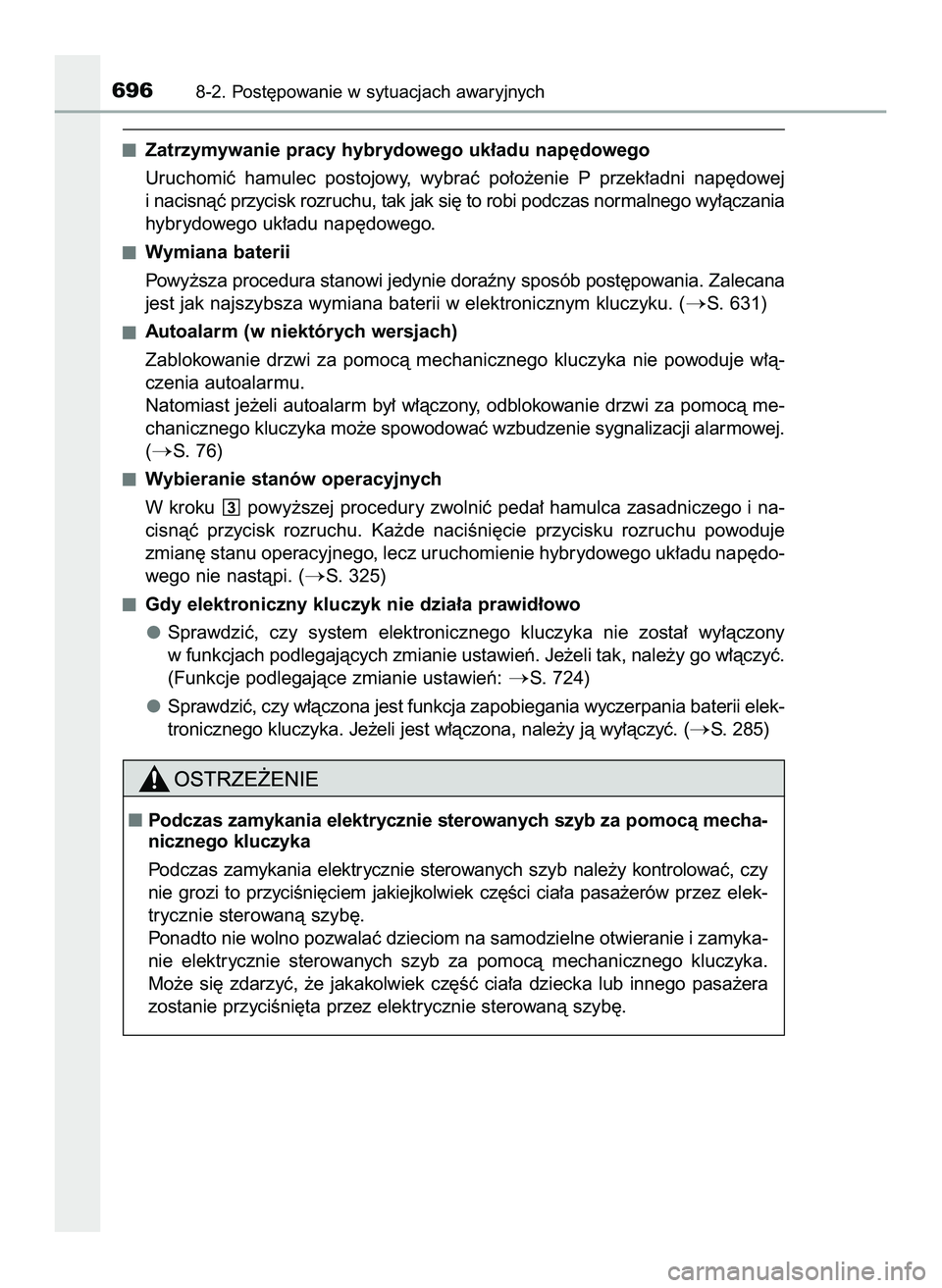

Zatrzymywanie pracy hybrydowego uk∏adu nap´dowego
Uruchomiç hamulec postojowy, wybraç po∏o˝enie P przek∏adni nap´dowej
i nacisnàç przycisk rozruchu, tak jak si´ to robi podczas normalnego wy∏àczania
hybrydowego uk∏adu nap´dowego.
Wymiana baterii
Powy˝sza procedura stanowi jedynie doraêny sposób post´powania. Zalecana
jest jak najszybsza wymiana baterii w elektronicznym kluczyku. (
S. 631)
Autoalarm (w niektórych wersjach)
Zablokowanie drzwi za pomocà mechanicznego kluczyka nie powoduje w∏à-
czenia autoalarmu.
Natomiast je˝eli autoalarm by∏ w∏àczony, odblokowanie drzwi za pomocà me-
chanicznego kluczyka mo˝e spowodowaç wzbudzenie sygnalizacji alarmowej.
(
S. 76)
Wybieranie stanów operacyjnych
W kroku powy˝szej procedury zwolniç peda∏ hamulca zasadniczego i na-
cisnàç przycisk rozruchu. Ka˝de naciÊni´cie przycisku rozruchu powoduje
zmian´ stanu operacyjnego, lecz uruchomienie hybrydowego uk∏adu nap´do-
wego nie nastàpi. (
S. 325)
Gdy elektroniczny kluczyk nie dzia∏a prawid∏owo
Sprawdziç, czy system elektronicznego kluczyka nie zosta∏ wy∏àczony
w funkcjach podlegajàcych zmianie ustawieƒ. Je˝eli tak, nale˝y go w∏àczyç.
(Funkcje podlegajàce zmianie ustawieƒ:
S. 724)
Sprawdziç, czy w∏àczona jest funkcja zapobiegania wyczerpania baterii elek-
tronicznego kluczyka. Je˝eli jest w∏àczona, nale˝y jà wy∏àczyç. (
S. 285)
3
6968-2. Post´powanie w sytuacjach awaryjnych
Podczas zamykania elektrycznie sterowanych szyb za pomocà mecha-
nicznego kluczyka
Podczas zamykania elektrycznie sterowanych szybnale˝y kontrolowaç, czy
nie grozi to przyciÊni´ciem jakiejkolwiek cz´Êci cia∏a pasa˝erów przez elek-
trycznie sterowanà szyb´.
Ponadto nie wolno pozwalaç dzieciom na samodzielne otwieranie i zamyka-
nie elektrycznie sterowanych szyb za pomocà mechanicznego kluczyka.
Mo˝e si´ zdarzyç, ˝e jakakolwiek cz´Êç cia∏a dziecka lub innego pasa˝era
zostanie przyciÊni´ta przez elektrycznie sterowanà szyb´.
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 696 (Black plate)

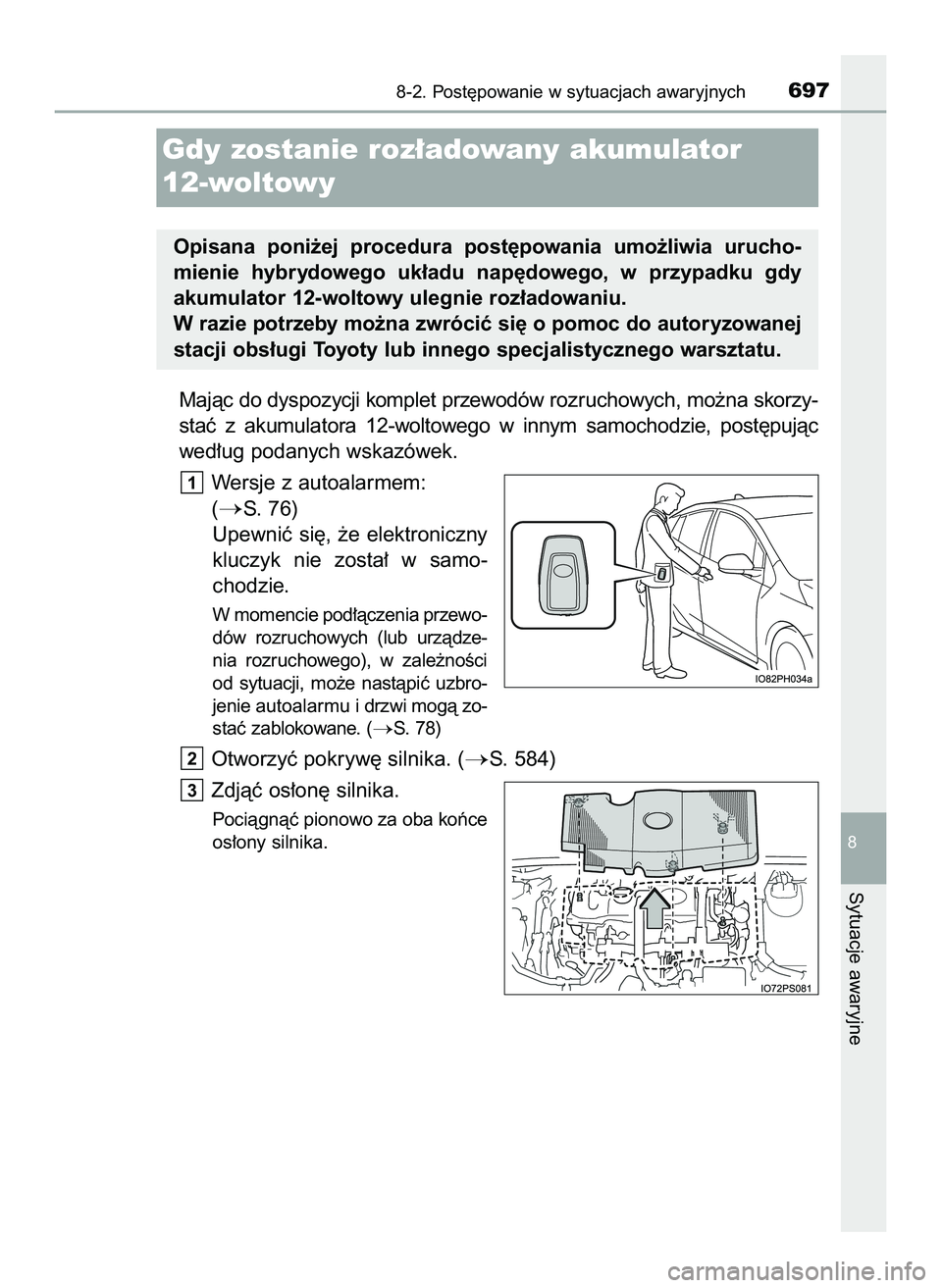

Majàc do dyspozycji komplet przewodów rozruchowych, mo˝na skorzy-
staç z akumulatora 12-woltowego w innym samochodzie, post´pujàc
wed∏ug podanych wskazówek.
Wersje z autoalarmem:
(
S. 76)
Upewniç si´, ˝e elektroniczny
kluczyk nie zosta∏ w samo-
chodzie.
W momencie pod∏àczenia przewo-
dów rozruchowych (lub urzàdze-
nia rozruchowego), w zale˝noÊci
od sytuacji, mo˝e nastàpiç uzbro-
jenie autoalarmu idrzwi mogà zo-
staç zablokowane. (
S. 78)
Otworzyç pokryw´ silnika. (S. 584)
Zdjàç os∏on´ silnika.
Pociàgnàç pionowo za oba koƒce
os∏ony silnika.
3
2
1
8-2. Post´powanie w sytuacjach awaryjnych697
8
Sytuacje awaryjne
Gdy zostanie roz∏adowany akumulator
12-woltowy
Opisana poni˝ej procedura post´powania umo˝liwia urucho-
mienie hybrydowego uk∏adu nap´dowego, w przypadku gdy
akumulator 12-woltowy ulegnie roz∏adowaniu.
W razie potrzeby mo˝na zwróciç si´ o pomoc do autoryzowanej
stacji obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 697 (Black plate)

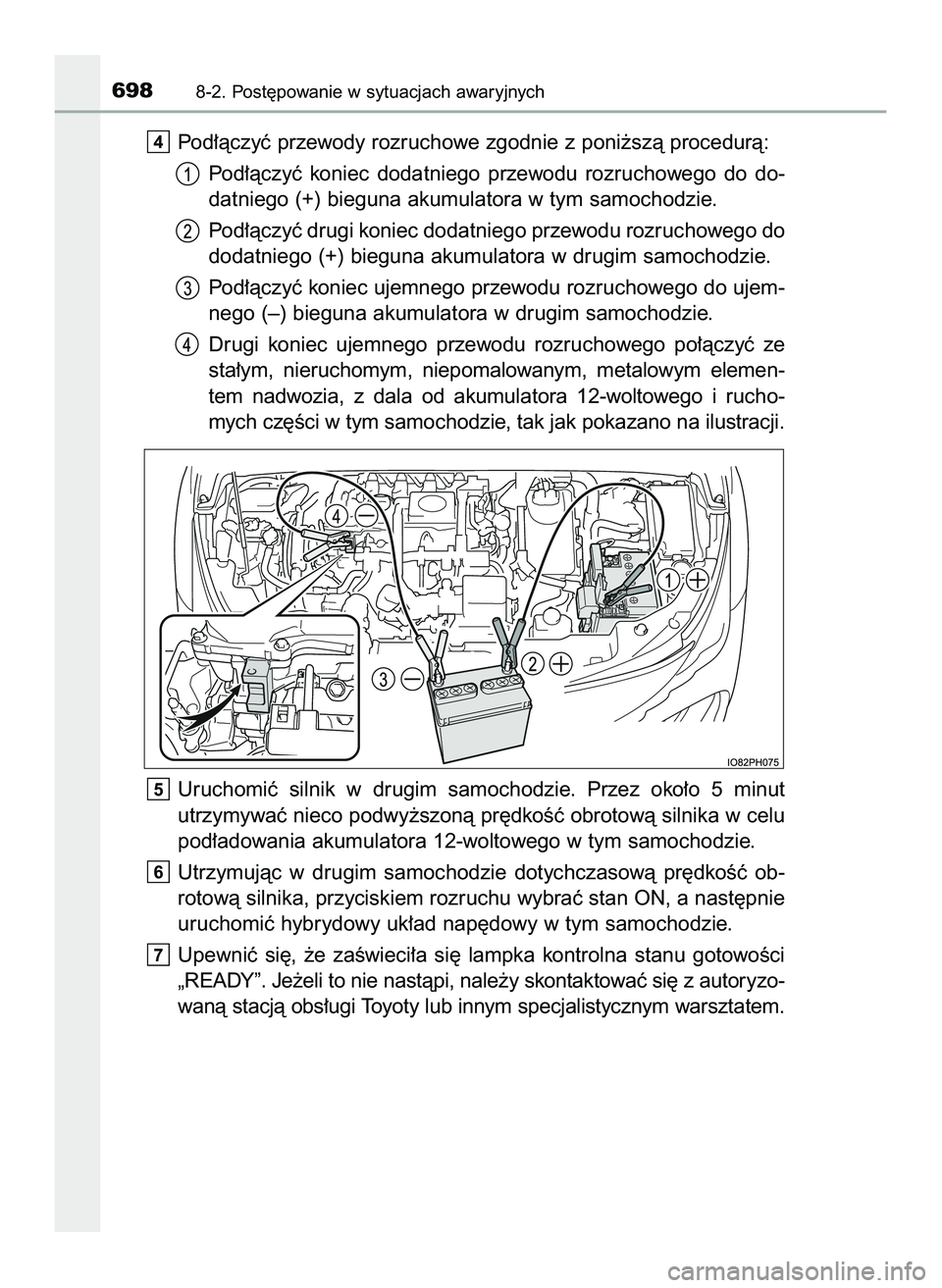

Pod∏àczyç przewody rozruchowe zgodnie z poni˝szà procedurà:
Pod∏àczyç koniec dodatniego przewodu rozruchowego do do-
datniego (+) bieguna akumulatora w tym samochodzie.
Pod∏àczyç drugi koniec dodatniego przewodu rozruchowego do
dodatniego (+) bieguna akumulatora w drugim samochodzie.
Pod∏àczyç koniec ujemnego przewodu rozruchowego do ujem-
nego (–) bieguna akumulatora w drugim samochodzie.
Drugi koniec ujemnego przewodu rozruchowego po∏àczyç ze
sta∏ym, nieruchomym, niepomalowanym, metalowym elemen-
tem nadwozia, z dala od akumulatora 12-woltowego i rucho-
mych cz´Êci w tym samochodzie, tak jak pokazano na ilustracji.
Uruchomiç silnik w drugim samochodzie. Przez oko∏o 5 minut
utrzymywaç nieco podwy˝szonà pr´dkoÊç obrotowà silnika w celu
pod∏adowania akumulatora 12-woltowego w tym samochodzie.
Utrzymujàc w drugim samochodzie dotychczasowà pr´dkoÊç ob-
rotowà silnika, przyciskiem rozruchu wybraç stan ON, a nast´pnie
uruchomiç hybrydowy uk∏ad nap´dowy w tym samochodzie.
Upewniç si´, ˝e zaÊwieci∏a si´ lampka kontrolna stanu gotowoÊci
„READY”. Je˝eli to nie nastàpi, nale˝y skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
7
6
5
4
6988-2. Post´powanie w sytuacjach awaryjnych
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 698 (Black plate)
