TOYOTA PRIUS PLUG-IN HYBRID 2022 Manual del propietario (in Spanish)

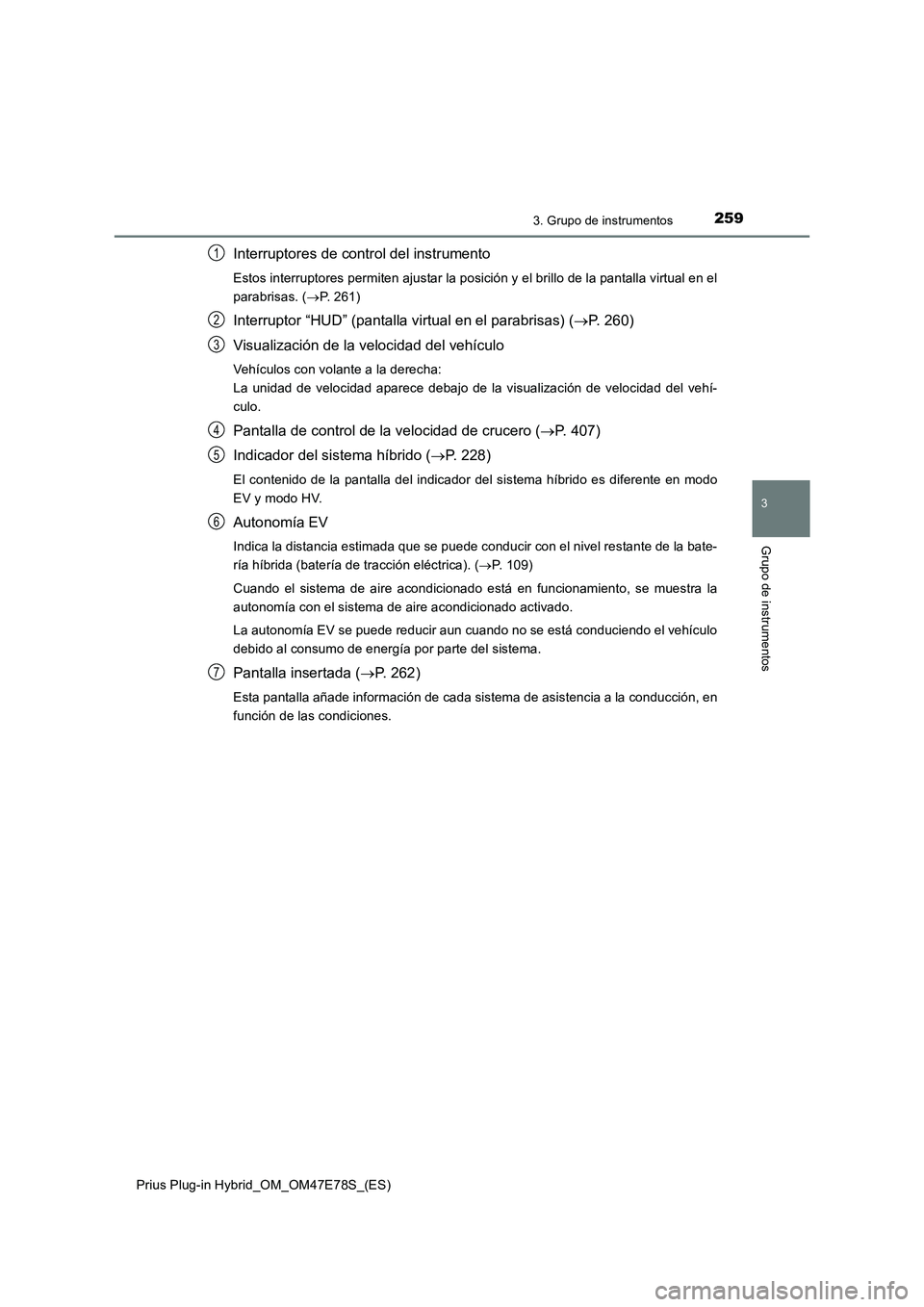

2593. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)
Interruptores de control del instrumento
Estos interruptores permiten ajustar la posición y el brillo de la pantalla virtual en el
parabrisas. (P. 261)
Interruptor “HUD” (pantalla virtual en el parabrisas) (P. 260)
Visualización de la velocidad del vehículo
Vehículos con volante a la derecha:
La unidad de velocidad aparece debajo de la visualización de velocidad del vehí-
culo.
Pantalla de control de la velocidad de crucero (P. 407)
Indicador del sistema híbrido (P. 228)
El contenido de la pantalla del indicador del sistema híbrido es diferente en modo
EV y modo HV.
Autonomía EV
Indica la distancia estimada que se puede conducir con el nivel restante de la bate-
ría híbrida (batería de tracción eléctrica). (P. 109)
Cuando el sistema de aire acondicionado está en funcionamiento, se muestra la
autonomía con el sistema de aire acondicionado activado.
La autonomía EV se puede reducir aun cuando no se está conduciendo el vehículo
debido al consumo de energía por parte del sistema.
Pantalla insertada (P. 262)
Esta pantalla añade información de cada sistema de asistencia a la conducción, en
función de las condiciones.
1
2
3
4
5
6
7

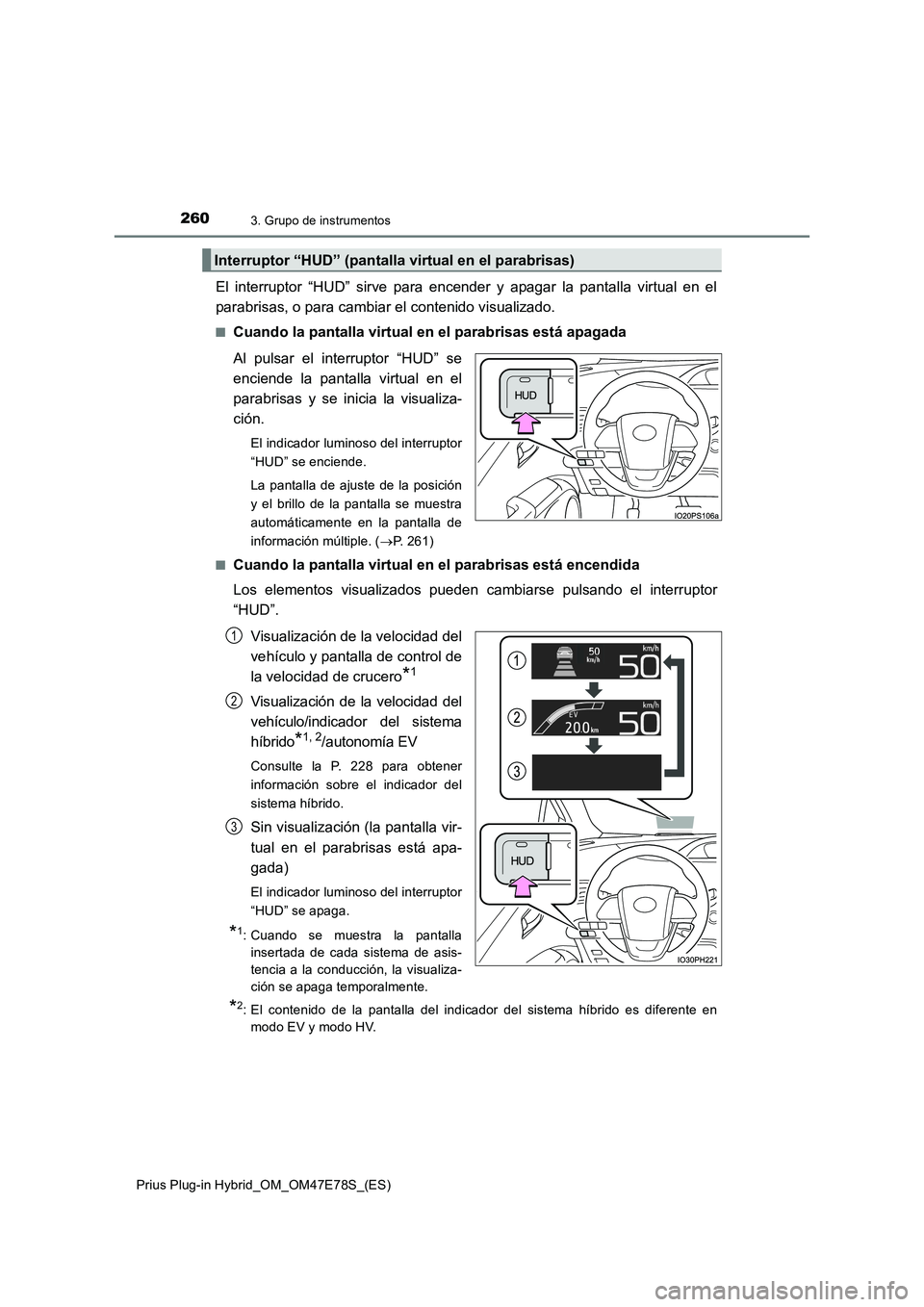

2603. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)
El interruptor “HUD” sirve para encender y apagar la pantalla virtual en el
parabrisas, o para cambiar el contenido visualizado.
QCuando la pantalla virtual en el parabrisas está apagada
Al pulsar el interruptor “HUD” se
enciende la pantalla virtual en el
parabrisas y se inicia la visualiza-
ción.
El indicador luminoso del interruptor
“HUD” se enciende.
La pantalla de ajuste de la posición
y el brillo de la pantalla se muestra
automáticamente en la pantalla de
información múltiple. (P. 261)
Q
Cuando la pantalla virtual en el parabrisas está encendida
Los elementos visualizados pueden cambiarse pulsando el interruptor
“HUD”.
Visualización de la velocidad del
vehículo y pantalla de control de
la velocidad de crucero
*1
Visualización de la velocidad del
vehículo/indicador del sistema
híbrido
*1, 2/autonomía EV
Consulte la P. 228 para obtener
información sobre el indicador del
sistema híbrido.
Sin visualización (la pantalla vir-
tual en el parabrisas está apa-
gada)
El indicador luminoso del interruptor
“HUD” se apaga.
*1: Cuando se muestra la pantalla
insertada de cada sistema de asis-
tencia a la conducción, la visualiza-
ción se apaga temporalmente.
*2: El contenido de la pantalla del indicador del sistema híbrido es diferente en
modo EV y modo HV.
Interruptor “HUD” (pantalla virtual en el parabrisas)
1
2
3

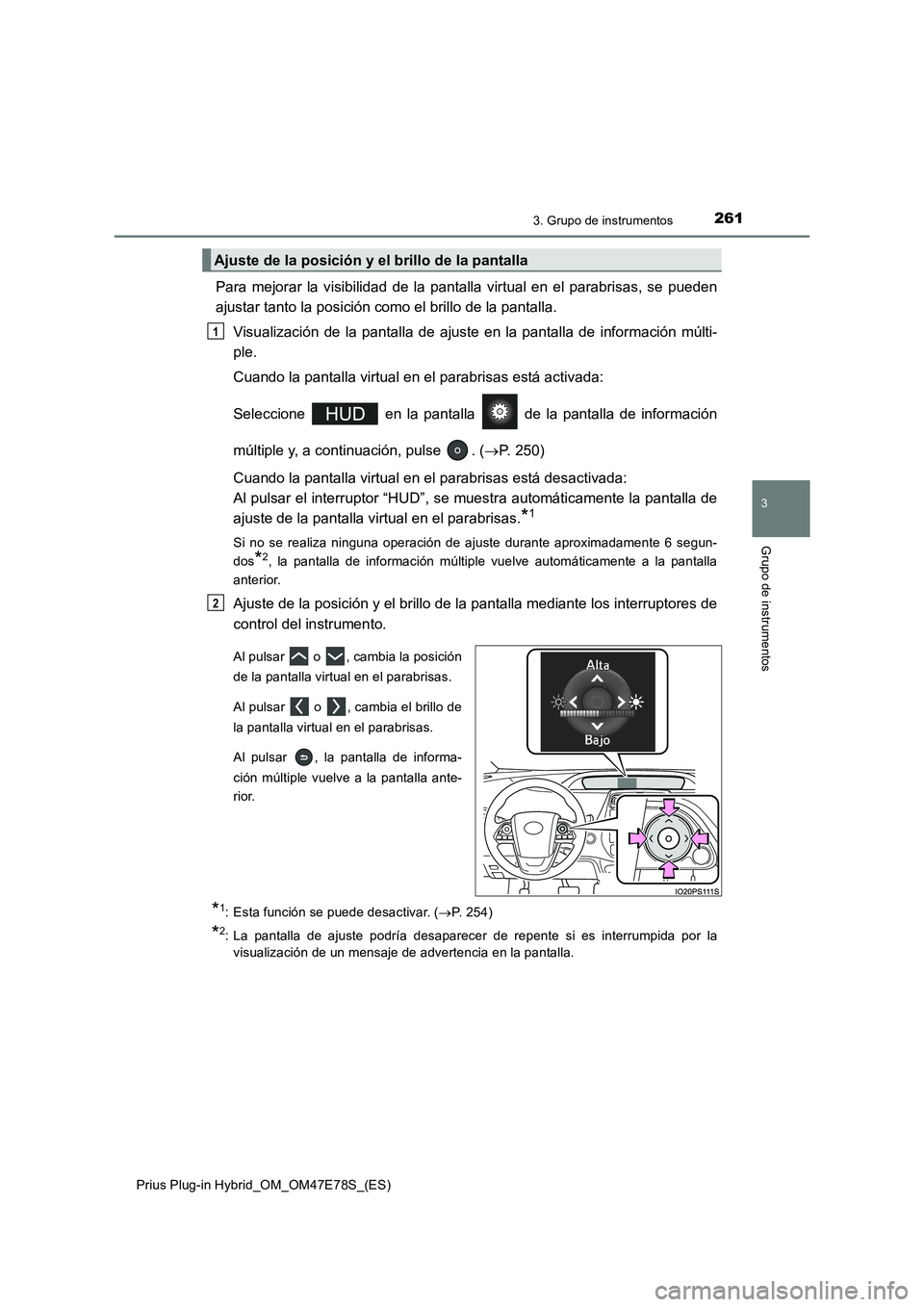

2613. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)
Para mejorar la visibilidad de la pantalla virtual en el parabrisas, se pueden
ajustar tanto la posición como el brillo de la pantalla.
Visualización de la pantalla de ajuste en la pantalla de información múlti-
ple.
Cuando la pantalla virtual en el parabrisas está activada:
Seleccione en la pantalla de la pantalla de información
múltiple y, a continuación, pulse . (P. 250)
Cuando la pantalla virtual en el parabrisas está desactivada:
Al pulsar el interruptor “HUD”, se muestra automáticamente la pantalla de
ajuste de la pantalla virtual en el parabrisas.
*1
Si no se realiza ninguna operación de ajuste durante aproximadamente 6 segun-
dos
*2, la pantalla de información múltiple vuelve automáticamente a la pantalla
anterior.
Ajuste de la posición y el brillo de la pantalla mediante los interruptores de
control del instrumento.
Al pulsar o , cambia la posición
de la pantalla virtual en el parabrisas.
Al pulsar o , cambia el brillo de
la pantalla virtual en el parabrisas.
Al pulsar , la pantalla de informa-
ción múltiple vuelve a la pantalla ante-
rior.
*1: Esta función se puede desactivar. (P. 254)
*2: La pantalla de ajuste podría desaparecer de repente si es interrumpida por la
visualización de un mensaje de advertencia en la pantalla.
Ajuste de la posición y el brillo de la pantalla
1
2

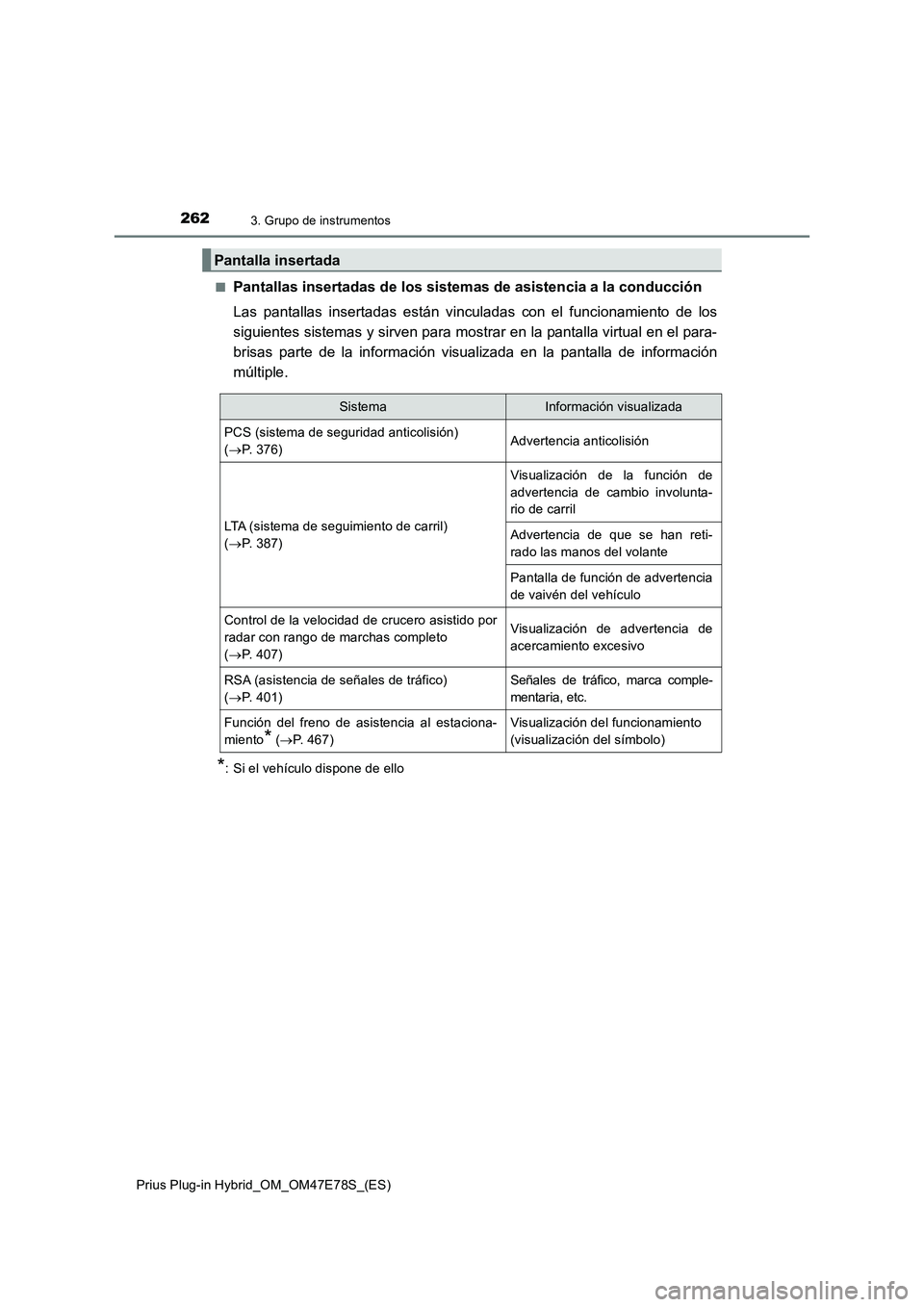

2623. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)Q
Pantallas insertadas de los sistemas de asistencia a la conducción
Las pantallas insertadas están vinculadas con el funcionamiento de los
siguientes sistemas y sirven para mostrar en la pantalla virtual en el para-
brisas parte de la información visualizada en la pantalla de información
múltiple.
*: Si el vehículo dispone de ello
Pantalla insertada
SistemaInformación visualizada
PCS (sistema de seguridad anticolisión)
(P. 376)Advertencia anticolisión
LTA (sistema de seguimiento de carril)
(P. 387)
Visualización de la función de
advertencia de cambio involunta-
rio de carril
Advertencia de que se han reti-
rado las manos del volante
Pantalla de función de advertencia
de vaivén del vehículo
Control de la velocidad de crucero asistido por
radar con rango de marchas completo
(P. 407)Visualización de advertencia de
acercamiento excesivo
RSA (asistencia de señales de tráfico)
(P. 401)Señales de tráfico, marca comple-
mentaria, etc.
Función del freno de asistencia al estaciona-
miento
* (P. 467)
Visualización del funcionamiento
(visualización del símbolo)

2633. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)Q
Pantalla insertada del indicador de advertencia principal
Cuando el indicador de adverten-
cia principal (P. 669) se ilumina o
parpadea, se muestra una panta-
lla insertada en la pantalla virtual
en el parabrisas para informar al
conductor.
Si el indicador de advertencia princi-
pal se ilumina o parpadea, com-
pruebe el mensaje mostrado en la
pantalla de información múltiple y
siga el procedimiento de localiza-
ción y resolución de problemas
correspondiente. (P. 674)
Vehículos con volante a la derecha:
La visualización del indicador de advertencia principal aparece debajo de la
visualización de la velocidad del vehículo.

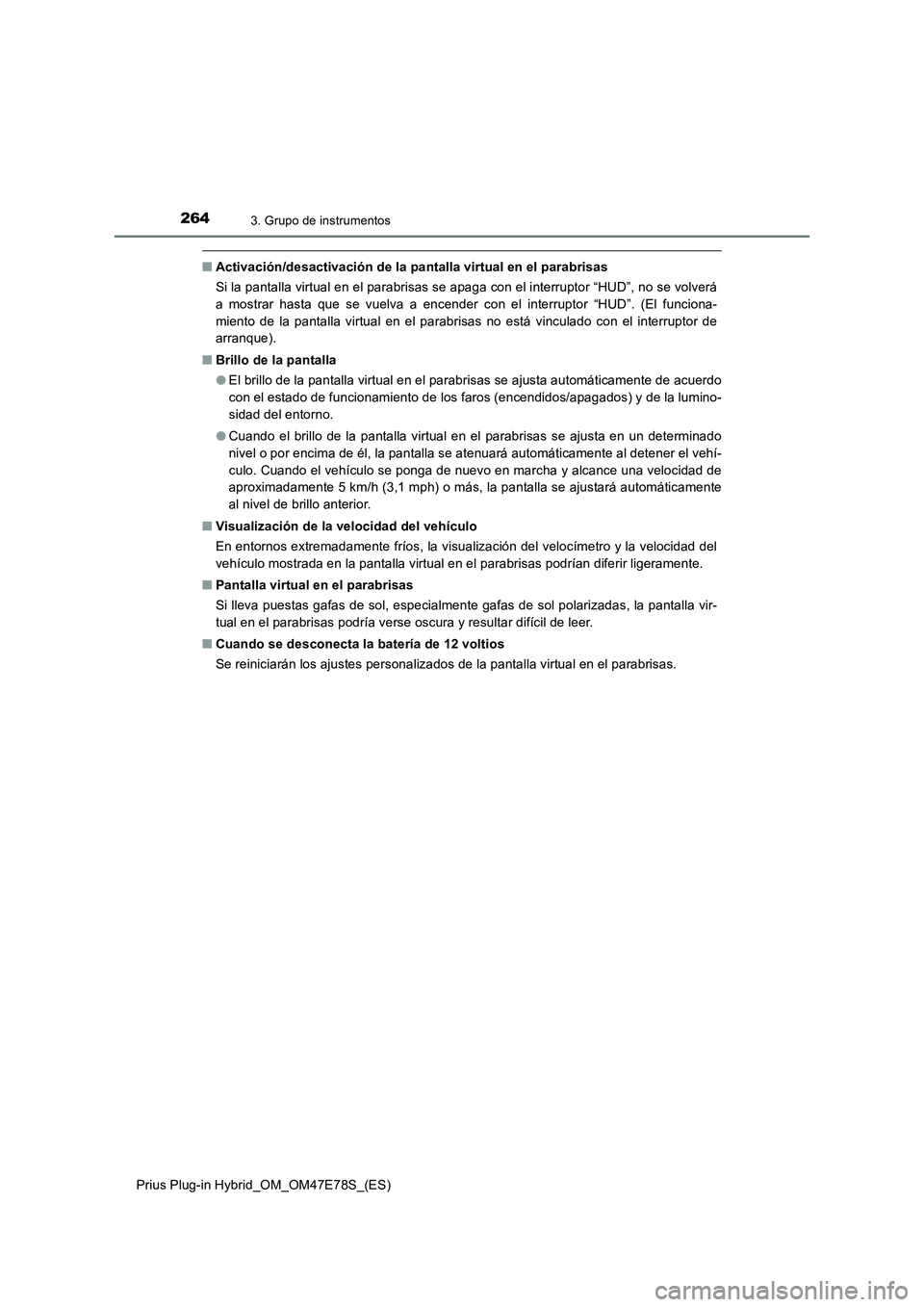

2643. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)
QActivación/desactivación de la pantalla virtual en el parabrisas
Si la pantalla virtual en el parabrisas se apaga con el interruptor “HUD”, no se volverá
a mostrar hasta que se vuelva a encender con el interruptor “HUD”. (El funciona-
miento de la pantalla virtual en el parabrisas no está vinculado con el interruptor de
arranque).
QBrillo de la pantalla
OEl brillo de la pantalla virtual en el parabrisas se ajusta automáticamente de acuerdo
con el estado de funcionamiento de los faros (encendidos/apagados) y de la lumino-
sidad del entorno.
OCuando el brillo de la pantalla virtual en el parabrisas se ajusta en un determinado
nivel o por encima de él, la pantalla se atenuará automáticamente al detener el vehí-
culo. Cuando el vehículo se ponga de nuevo en marcha y alcance una velocidad de
aproximadamente 5 km/h (3,1 mph) o más, la pantalla se ajustará automáticamente
al nivel de brillo anterior.
QVisualización de la velocidad del vehículo
En entornos extremadamente fríos, la visualización del velocímetro y la velocidad del
vehículo mostrada en la pantalla virtual en el parabrisas podrían diferir ligeramente.
QPantalla virtual en el parabrisas
Si lleva puestas gafas de sol, especialmente gafas de sol polarizadas, la pantalla vir-
tual en el parabrisas podría verse oscura y resultar difícil de leer.
QCuando se desconecta la batería de 12 voltios
Se reiniciarán los ajustes personalizados de la pantalla virtual en el parabrisas.

2653. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)

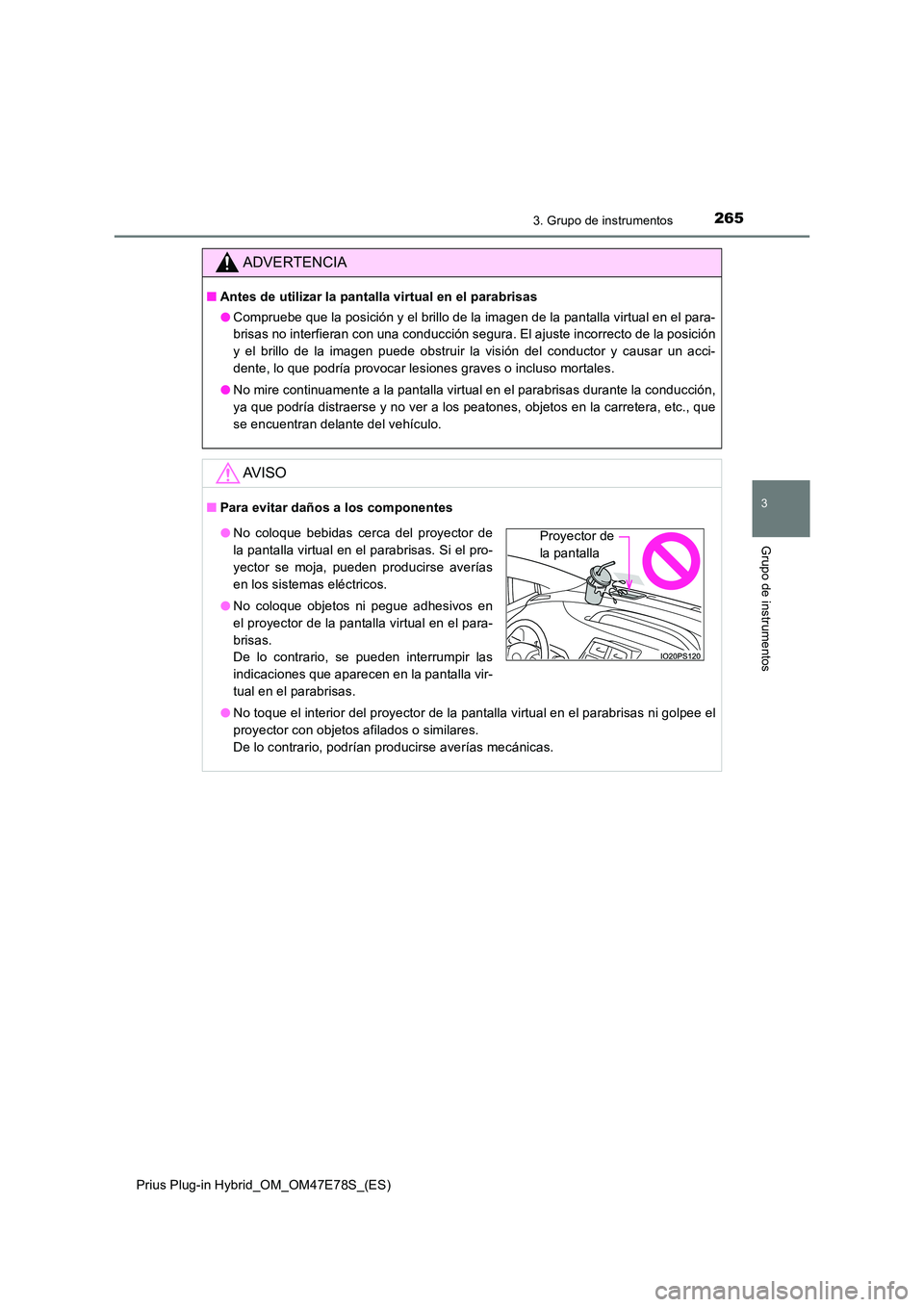

ADVERTENCIA
QAntes de utilizar la pantalla virtual en el parabrisas
O Compruebe que la posición y el brillo de la imagen de la pantalla virtual en el para-
brisas no interfieran con una conducción segura. El ajuste incorrecto de la posición
y el brillo de la imagen puede obstruir la visión del conductor y causar un acci-
dente, lo que podría provocar lesiones graves o incluso mortales.
O No mire continuamente a la pantalla virtual en el parabrisas durante la conducción,
ya que podría distraerse y no ver a los peatones, objetos en la carretera, etc., que
se encuentran delante del vehículo.
AV I S O
Q Para evitar daños a los componentes
O No toque el interior del proyector de la pantalla virtual en el parabrisas ni golpee el
proyector con objetos afilados o similares.
De lo contrario, podrían producirse averías mecánicas.
O No coloque bebidas cerca del proyector de
la pantalla virtual en el parabrisas. Si el pro-
yector se moja, pueden producirse averías
en los sistemas eléctricos.
O No coloque objetos ni pegue adhesivos en
el proyector de la pantalla virtual en el para-
brisas.
De lo contrario, se pueden interrumpir las
indicaciones que aparecen en la pantalla vir-
tual en el parabrisas.
Proyector de
la pantalla

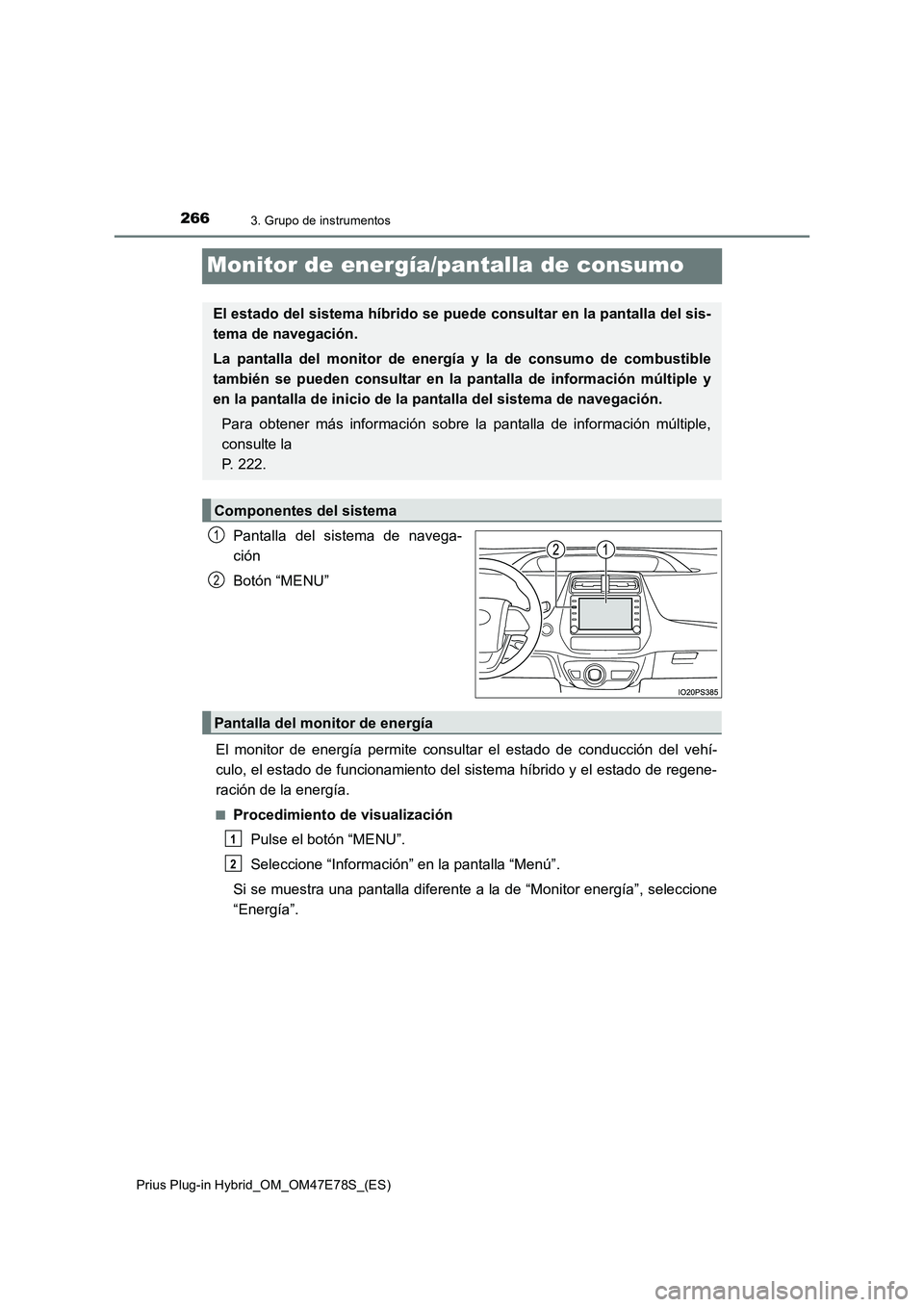

2663. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)
Monitor de energía/pantalla de consumo
Pantalla del sistema de navega-
ción
Botón “MENU”
El monitor de energía permite consultar el estado de conducción del vehí-
culo, el estado de funcionamiento del sistema híbrido y el estado de regene-
ración de la energía.
QProcedimiento de visualización
Pulse el botón “MENU”.
Seleccione “Información” en la pantalla “Menú”.
Si se muestra una pantalla diferente a la de “Monitor energía”, seleccione
“Energía”.
El estado del sistema híbrido se puede consultar en la pantalla del sis-
tema de navegación.
La pantalla del monitor de energía y la de consumo de combustible
también se pueden consultar en la pantalla de información múltiple y
en la pantalla de inicio de la pantalla del sistema de navegación.
Para obtener más información sobre la pantalla de información múltiple,
consulte la
P. 222.
Componentes del sistema
1
2
Pantalla del monitor de energía
1
2

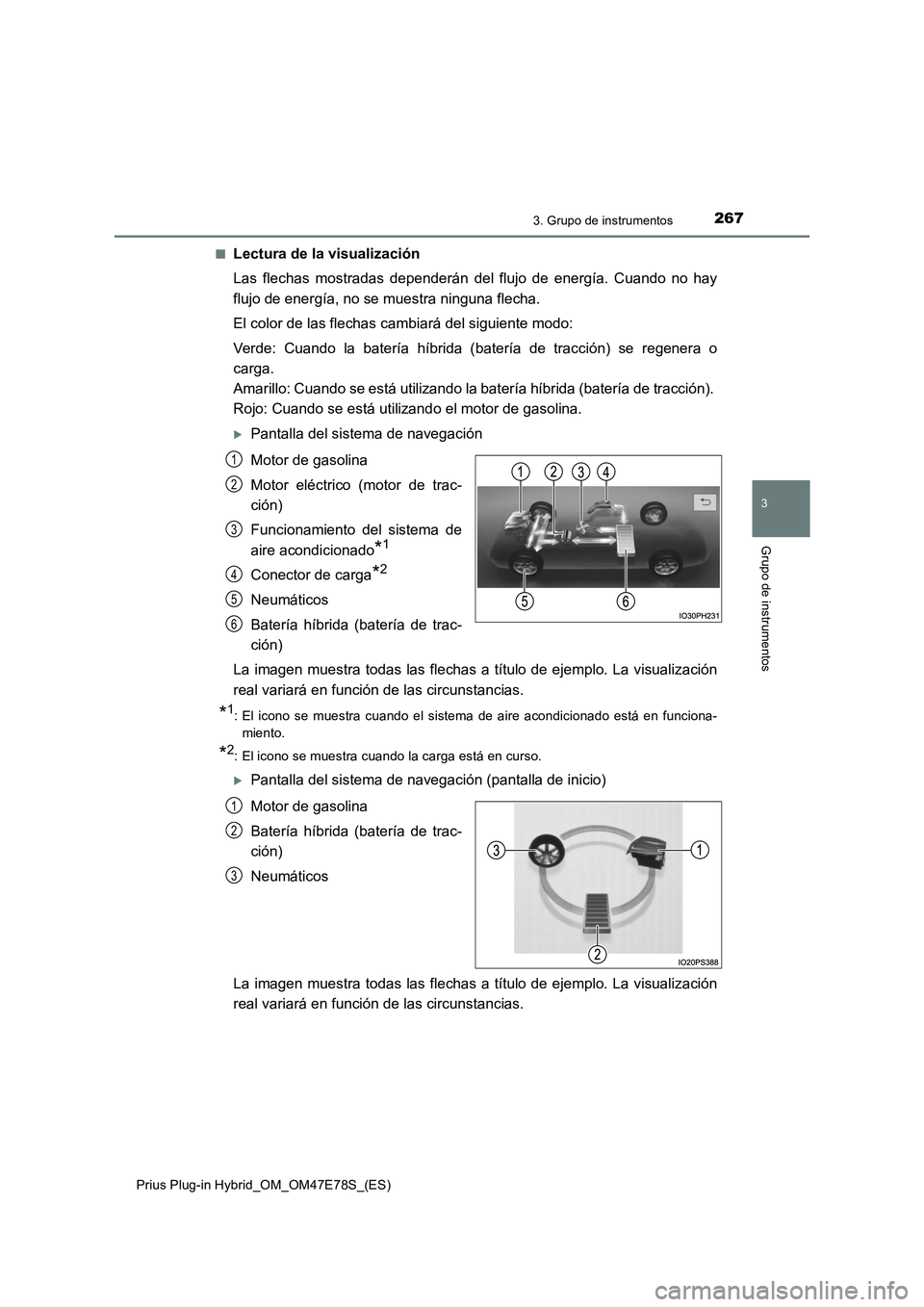

2673. Grupo de instrumentos
3
Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)Q
Lectura de la visualización
Las flechas mostradas dependerán del flujo de energía. Cuando no hay
flujo de energía, no se muestra ninguna flecha.
El color de las flechas cambiará del siguiente modo:
Verde: Cuando la batería híbrida (batería de tracción) se regenera o
carga.
Amarillo: Cuando se está utilizando la batería híbrida (batería de tracción).
Rojo: Cuando se está utilizando el motor de gasolina.
Pantalla del sistema de navegación
Motor de gasolina
Motor eléctrico (motor de trac-
ción)
Funcionamiento del sistema de
aire acondicionado
*1
Conector de carga*2
Neumáticos
Batería híbrida (batería de trac-
ción)
La imagen muestra todas las flechas a título de ejemplo. La visualización
real variará en función de las circunstancias.
*1
: El icono se muestra cuando el sistema de aire acondicionado está en funciona-
miento.
*2
: El icono se muestra cuando la carga está en curso.
Pantalla del sistema de navegación (pantalla de inicio)
Motor de gasolina
Batería híbrida (batería de trac-
ción)
Neumáticos
La imagen muestra todas las flechas a título de ejemplo. La visualización
real variará en función de las circunstancias.
1
2
3
4
5
6
1
2
3

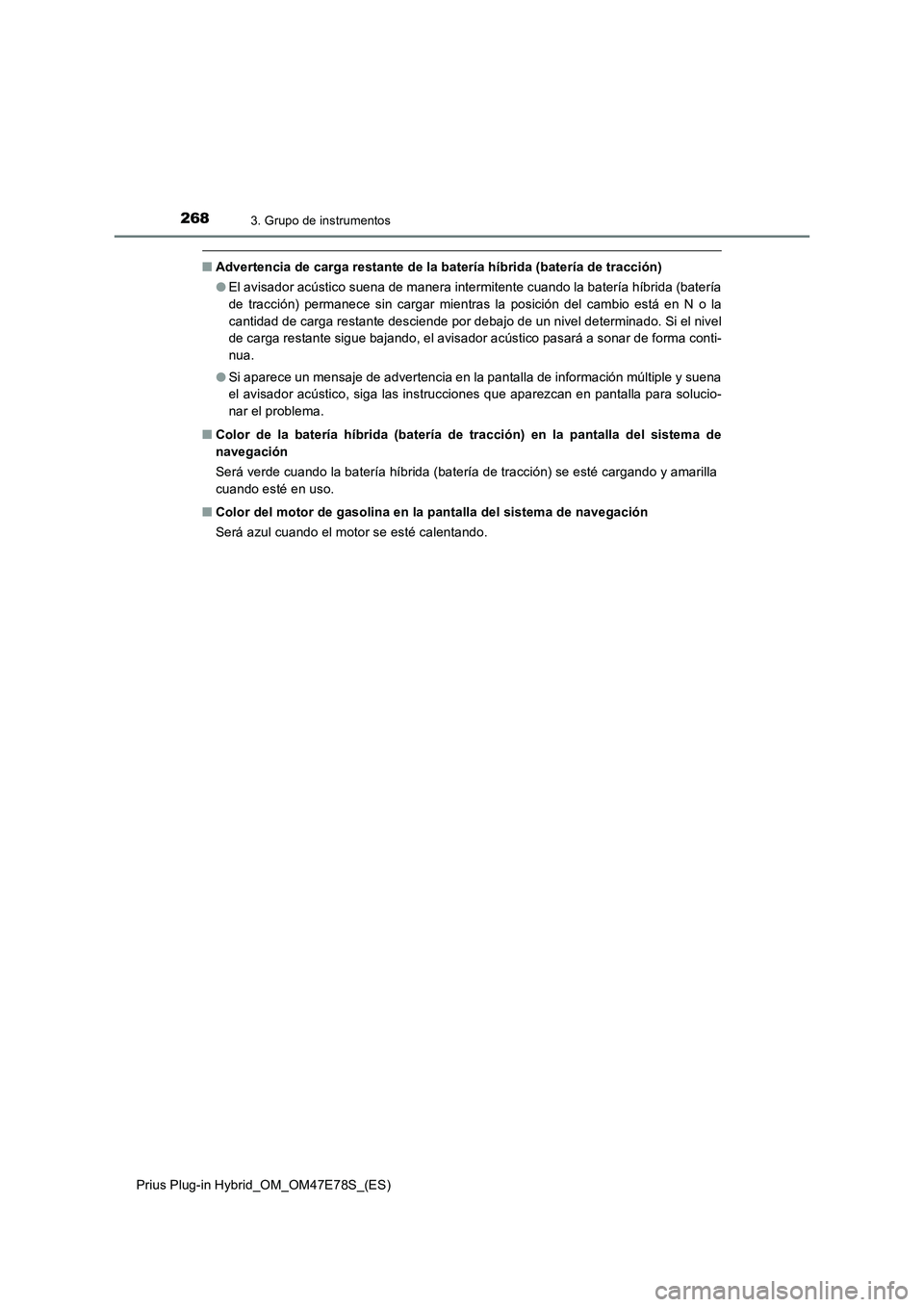

2683. Grupo de instrumentos
Prius Plug-in Hybrid_OM_OM47E78S_(ES)
QAdvertencia de carga restante de la batería híbrida (batería de tracción)
OEl avisador acústico suena de manera intermitente cuando la batería híbrida (batería
de tracción) permanece sin cargar mientras la posición del cambio está en N o la
cantidad de carga restante desciende por debajo de un nivel determinado. Si el nivel
de carga restante sigue bajando, el avisador acústico pasará a sonar de forma conti-
nua.
OSi aparece un mensaje de advertencia en la pantalla de información múltiple y suena
el avisador acústico, siga las instrucciones que aparezcan en pantalla para solucio-
nar el problema.
QColor de la batería híbrida (batería de tracción) en la pantalla del sistema de
navegación
Será verde cuando la batería híbrida (batería de tracción) se esté cargando y amarilla
cuando esté en uso.
QColor del motor de gasolina en la pantalla del sistema de navegación
Será azul cuando el motor se esté calentando.
