TOYOTA PRIUS PLUG-IN HYBRID 2023 Instrukcja obsługi (in Polish)

Majàc do dyspozycji komplet przewodów rozruchowych, mo˝na skorzy-
staç z akumulatora 12-woltowego w innym samochodzie, post´pujàc
wed∏ug podanych wskazówek.
Wersje z autoalarmem:
(
S. 76)
Upewniç si´, ˝e elektroniczny
kluczyk nie zosta∏ w samo-
chodzie.
W momencie pod∏àczenia przewo-
dów rozruchowych (lub urzàdze-
nia rozruchowego), w zale˝noÊci
od sytuacji, mo˝e nastàpiç uzbro-
jenie autoalarmu idrzwi mogà zo-
staç zablokowane. (
S. 78)
Otworzyç pokryw´ silnika. (S. 584)
Zdjàç os∏on´ silnika.
Pociàgnàç pionowo za oba koƒce
os∏ony silnika.
3
2
1
8-2. Post´powanie w sytuacjach awaryjnych699
8
Sytuacje awaryjne
Gdy zostanie roz∏adowany akumulator
12-woltowy
Opisana poni˝ej procedura post´powania umo˝liwia urucho-
mienie hybrydowego uk∏adu nap´dowego, w przypadku gdy
akumulator 12-woltowy ulegnie roz∏adowaniu.
W razie potrzeby mo˝na zwróciç si´ o pomoc do autoryzowanej
stacji obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
28 Prius Plug-in HV OM47F38E 8/23/22 10:57 AM Page 699 (Black plate)

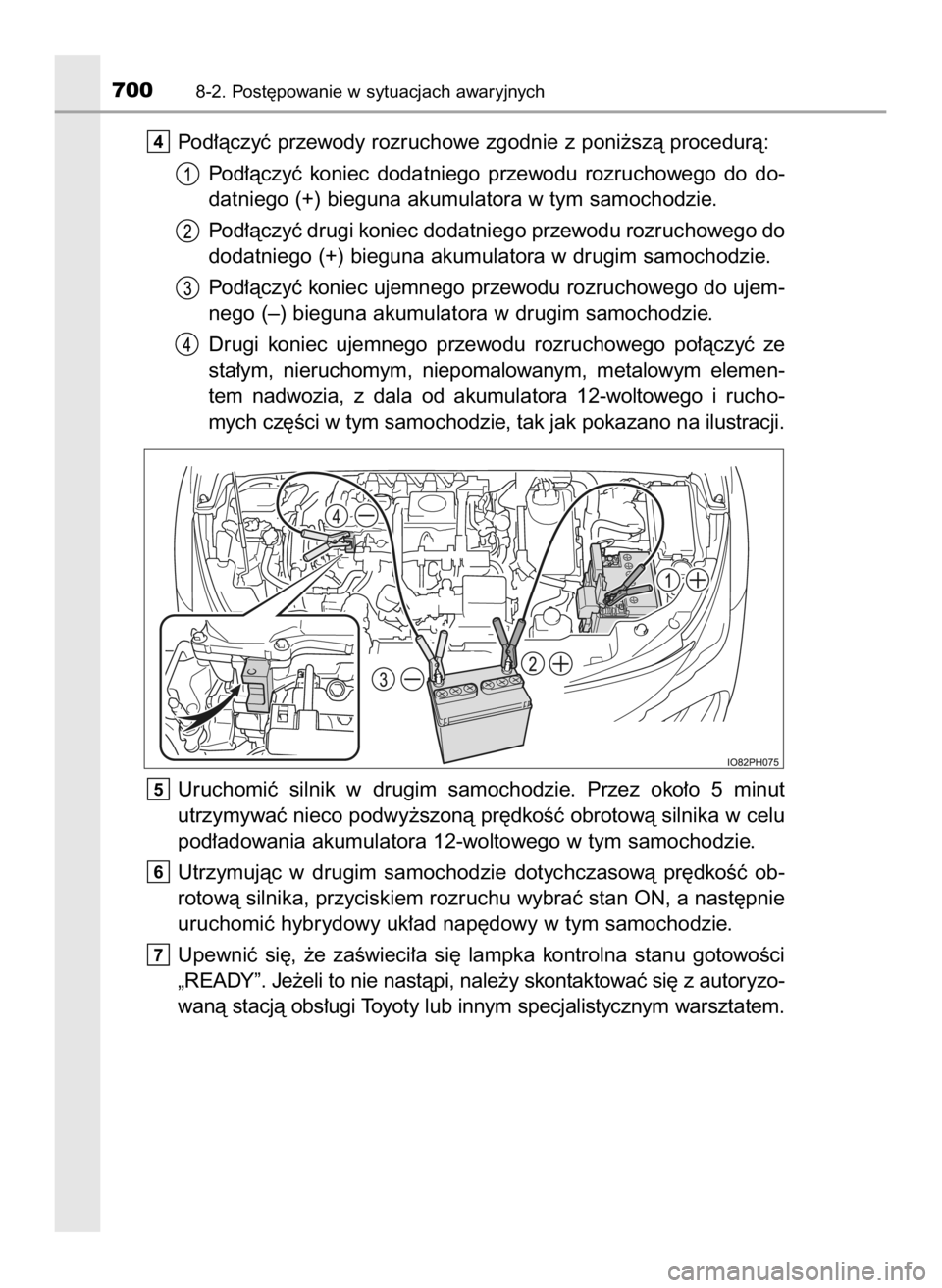

Pod∏àczyç przewody rozruchowe zgodnie z poni˝szà procedurà:
Pod∏àczyç koniec dodatniego przewodu rozruchowego do do-
datniego (+) bieguna akumulatora w tym samochodzie.
Pod∏àczyç drugi koniec dodatniego przewodu rozruchowego do
dodatniego (+) bieguna akumulatora w drugim samochodzie.
Pod∏àczyç koniec ujemnego przewodu rozruchowego do ujem-
nego (–) bieguna akumulatora w drugim samochodzie.
Drugi koniec ujemnego przewodu rozruchowego po∏àczyç ze
sta∏ym, nieruchomym, niepomalowanym, metalowym elemen-
tem nadwozia, z dala od akumulatora 12-woltowego i rucho-
mych cz´Êci w tym samochodzie, tak jak pokazano na ilustracji.
Uruchomiç silnik w drugim samochodzie. Przez oko∏o 5 minut
utrzymywaç nieco podwy˝szonà pr´dkoÊç obrotowà silnika w celu
pod∏adowania akumulatora 12-woltowego w tym samochodzie.
Utrzymujàc w drugim samochodzie dotychczasowà pr´dkoÊç ob-
rotowà silnika, przyciskiem rozruchu wybraç stan ON, a nast´pnie
uruchomiç hybrydowy uk∏ad nap´dowy w tym samochodzie.
Upewniç si´, ˝e zaÊwieci∏a si´ lampka kontrolna stanu gotowoÊci
„READY”. Je˝eli to nie nastàpi, nale˝y skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
7
6
5
4
7008-2. Post´powanie w sytuacjach awaryjnych
28 Prius Plug-in HV OM47F38E 8/23/22 10:57 AM Page 700 (Black plate)

Po uruchomieniu hybrydowego uk∏adu nap´dowego od∏àczyç
przewody rozruchowe w dok∏adnie odwrotnej kolejnoÊci do tej,
w jakiej by∏y pod∏àczane.
Zamocowaç os∏on´ silnika, wykonujàc w odwrotnej kolejnoÊci
czynnoÊci zwiàzane z jej demonta˝em. Po zamocowaniu spraw-
dziç, czy trzpienie mocujàce zosta∏y prawid∏owo osadzone.
Po uruchomieniu hybrydowego uk∏adu nap´dowego nale˝y jak naj-
szybciej zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specja-
listycznemu warsztatowi sprawdzenie samochodu.
Podczas otwierania pokrywy dodatniego (+) zacisku akumulatora 12-wol-
towego
S. 595
Uruchamianie hybrydowego uk∏adu nap´dowego w przypadku roz∏ado-
wania akumulatora 12-woltowego
Nie wolno uruchamiaç hybrydowego uk∏adu nap´dowego przez pchanie lub
holowanie samochodu.
W celu unikni´cia ryzyka roz∏adowania akumulatora 12-woltowego
Nie pozostawiaç w∏àczonych Êwiate∏ g∏ównych lub systemu audio, gdy hy-
brydowy uk∏ad nap´dowy jest wy∏àczony.
Wy∏àczaç zb´dne urzàdzenia elektryczne podczas d∏ugotrwa∏ej pracy silnika
z niskà pr´dkoÊcià obrotowà, np. w ruchu ulicznym o du˝ym nat´˝eniu.
Po wymontowaniu lub roz∏adowaniu akumulatora 12-woltowego
Informacje zapisane w module ECU zostanà wyzerowane. Gdy akumulator
12-woltowy zostanie roz∏adowany, nale˝y zleciç autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie samochodu.
Niektóre uk∏ady mogà wymagaç kalibracji. (
S. 736)
Podczas od∏àczania przewodów od akumulatora 12-woltowego
Po od∏àczeniu przewodów od akumulatora 12-woltowego informacje zapisa-
ne w module ECU zostanà wyzerowane. Przed od∏àczeniem przewodów od
akumulatora 12-woltowego nale˝y skontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
¸adowanie akumulatora 12-woltowego
Zgromadzona w akumulatorze 12-woltowym energia elektryczna ulega stop-
niowemu wyczerpywaniu na skutek naturalnego roz∏adowania oraz sta∏ego
poboru pràdu przez niektóre urzàdzenia elektryczne. W wyniku d∏ugotrwa∏ego
postoju samochodu mo˝e dojÊç do roz∏adowania akumulatora 12-woltowego,
co uniemo˝liwi uruchomienie hybrydowego uk∏adu nap´dowego. (¸adowanie
akumulatora 12-woltowego nast´puje automatycznie podczas pracy hybrydo-
wego uk∏adu nap´dowego.)
9
8
8-2. Post´powanie w sytuacjach awaryjnych701
8
Sytuacje awaryjne
28 Prius Plug-in HV OM47F38E 8/23/22 10:57 AM Page 701 (Black plate)

Podczas ∏adowania lub wymiany akumulatora 12-woltowego
W pewnych przypadkach, gdy akumulator 12-woltowy jest roz∏adowany,
odblokowanie drzwi za pomocà elektronicznego kluczyka mo˝e okazaç si´
niemo˝liwe. Nale˝y wtedy u˝yç bezprzewodowego zdalnego sterowania
lub mechanicznego kluczyka.
Po na∏adowaniu akumulatora 12-woltowego pierwsza próba uruchomienia
hybrydowego uk∏adu nap´dowego mo˝e nie byç skuteczna, lecz przy po-
wtórnej próbie zostanie on uruchomiony. Nie jest to oznakà usterki.
BezpoÊrednio po pod∏àczeniu akumulatora 12-woltowego odblokowanie
pokrywy gniazda ∏adowania lub zablokowanie czy odblokowanie z∏àcza ∏a-
dowania mo˝e byç niemo˝liwe. W takiej sytuacji nale˝y, posiadajàc przy
sobie elektroniczny kluczyk, ponownie odblokowaç pokryw´ gniazda ∏ado-
wania lub zablokowaç/odblokowaç z∏àcze ∏adowania.
Stan operacyjny wybrany przyciskiem rozruchu jest rejestrowany w pami´-
ci pok∏adowej samochodu. Po pod∏àczeniu akumulatora 12-woltowego na-
stàpi powrót do stanu operacyjnego, jaki by∏ w momencie utraty zasilania.
Przed od∏àczeniem akumulatora 12-woltowego przyciskiem rozruchu wy-
braç stan wy∏àczony.
W razie braku pewnoÊci, jaki stan operacyjny by∏ wybrany w momencie
utraty zasilania, podczas pod∏àczania akumulatora 12-woltowego nale˝y
zachowaç szczególnà ostro˝noÊç.
Je˝eli akumulator 12-woltowy zosta∏ roz∏adowany, gdy wybrane by∏o po∏o-
˝enie P przek∏adni nap´dowej, zmiana po∏o˝enia mo˝e nie byç mo˝liwa.
W takiej sytuacji holowanie samochodu b´dzie mo˝liwe tylko z podniesionà
osià przednià lub na platformie samochodowej, poniewa˝ przednie ko∏a b´dà
zablokowane przez blokad´ parkowania. (
S. 652)
Podczas wymiany akumulatora 12-woltowego
Nale˝y u˝ywaç akumulatora 12-woltowego zgodnego z normà Unii Euro-
pejskiej.
Nale˝y u˝ywaç akumulatora 12-woltowego o takim samym rozmiarze jak
oryginalny akumulator 12-woltowy (LN1) o pojemnoÊci 20-godzinnej
(20HR) (równowa˝nej 45Ah) lub wi´kszej i pràdzie rozruchowym przy zim-
nym silniku (CCA) 295A lub wi´kszym.
• Je˝eli rozmiar akumulatora 12-woltowego ró˝ni si´, akumulator 12-woltowy
nie mo˝e zostaç prawid∏owo zamocowany.
• Je˝eli u˝yty zostanie akumulator 12-woltowy o pojemnoÊci mniejszej ni˝
20-godzinna (20HR), nawet po krótkim czasie, w którym samochód nie
jest u˝ywany, mo˝e nastàpiç jego roz∏adowanie i uruchomienie hybrydo-
wego uk∏adu nap´dowego nie b´dzie mo˝liwe.
W celu uzyskania szczegó∏owych informacji nale˝y skontaktowaç si´ z au-
toryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
7028-2. Post´powanie w sytuacjach awaryjnych
28 Prius Plug-in HV OM47F38E 8/23/22 10:57 AM Page 702 (Black plate)

8-2. Post´powanie w sytuacjach awaryjnych703
8
Sytuacje awaryjne
Podczas od∏àczania przewodów od akumulatora 12-woltowego
Zawsze jako pierwszy nale˝y od∏àczaç przewód ujemny (-). Je˝eli po od∏àcze-
niu przewód dodatni (+) zetknie si´ z jakimkolwiek metalowym elementem
znajdujàcym si´ w pobli˝u, mo˝e powstaç iskra, doprowadzajàc do po˝aru lub
pora˝enia pràdem, w wyniku którego mo˝e dojÊç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
W celu unikni´cia ryzyka po˝aru lub eksplozji akumulatora 12-wolto-
wego
W celu unikni´cia ryzyka zap∏onu gazów, jakie mogà wydobywaç si´ z akumu-
latora 12-woltowego, nale˝y przestrzegaç poni˝szych Êrodków ostro˝noÊci:
Przewody rozruchowe pod∏àczaç do odpowiednich biegunów, nie do-
puszczajàc do ich zetkni´cia si´ z jakàkolwiek innà cz´Êcià lub metalowà
powierzchnià w samochodzie.
Nie dopuszczaç do zetkni´cia si´ drugiego koƒca przewodu rozruchowe-
go pod∏àczonego do bieguna „+” z jakàkolwiek innà cz´Êcià lub metalowà
powierzchnià w samochodzie.
Nie dopuszczaç do zetkni´cia si´ zacisków „+” i „-” przewodów rozrucho-
wych.
Nie zbli˝aç si´ z otwar tym ogniem, nie paliç tytoniu ani nie u˝ywaç za-
pa∏ek bàdê zapalniczki w pobli˝u akumulatora 12-woltowego.
Ârodki ostro˝noÊci dotyczàce akumulatora 12-woltowego
Wewnàtrz akumulatora 12-woltowego znajduje si´ trujàcy i ˝ràcy kwas siarko-
wy, natomiast niektóre jego elementy zawierajà potencjalnie niebezpieczne
dla zdrowia zwiàzki o∏owiu lub czysty o∏ów. Podczas prac przy akumulatorze
12-woltowym nale˝y zachowaç opisane poni˝ej Êrodki ostro˝noÊci:
Do prac przy akumulatorze 12-woltowym zak∏adaç okulary ochronne
i nie dopuszczaç do kontaktu elektrolitu ze skórà, ubraniem i elementami
samochodu.
Nie pochylaç si´ nad akumulatorem 12-woltowym.
Je˝eli elektrolit dostanie si´ do oczu lub na skór´, nale˝y przep∏ukiwaç
dane miejsce czystà wodà i niezw∏ocznie zg∏osiç si´ do lekarza.
W miar´ mo˝liwoÊci w drodze do gabinetu lekarskiego stosowaç mokry
ok∏ad na podra˝nione elektrolitem miejsce.
Po ka˝dym kontakcie ze wspornikiem mocowania, zaciskami biegunów
oraz innymi elementami zwiàzanymi z akumulatorem 12-woltowym nale˝y
umyç r´ce.
Nie dopuszczaç dzieci w pobli˝e akumulatora 12-woltowego.
28 Prius Plug-in HV OM47F38E 8/23/22 10:57 AM Page 703 (Black plate)

7048-2. Post´powanie w sytuacjach awaryjnych
Podczas manipulowania przewodami rozruchowymi
Nale˝y uwa˝aç, aby podczas pod∏àczania lub od∏àczania przewodów
rozruchowych nie zaczepiç nimi o wentylatory ch∏odnicy itp.
28 Prius Plug-in HV OM47F38E 8/23/22 10:57 AM Page 704 (Black plate)

Gdy zaÊwieca si´ lub miga lampka ostrzegawcza wysokiej tem-
peratury p∏ynu w uk∏adzie ch∏odzenia
Zatrzymaç samochód w bezpiecznym miejscu, wy∏àczyç klima-
tyzacj´, a nast´pnie wy∏àczyç hybrydowy uk∏ad nap´dowy.
W razie zaobserwowania pary:
Poczekaç, a˝ para przestanie si´ wydobywaç, i ostro˝nie pod-
nieÊç pokryw´ silnika.
Je˝eli nie widaç wydobywajàcej si´ pary:
Ostro˝nie podnieÊç pokryw´ silnika.
Gdy hybrydowy uk∏ad nap´dowy wystarczajàco ostygnie,
sprawdziç, czy nie ma jakichkolwiek wycieków z przewodów ela-
stycznych i ch∏odnicy.
Ch∏odnica
Wentylator ch∏odnicy
Je˝eli wyciek jest du˝y, na-
le˝y jak najszybciej zwróciç
si´ o pomoc do autoryzo-
wanej stacji obs∏ugi Toyoty
lub innego specjalistyczne-
go warsztatu.
3
2
1
8-2. Post´powanie w sytuacjach awaryjnych705
8
Sytuacje awaryjne

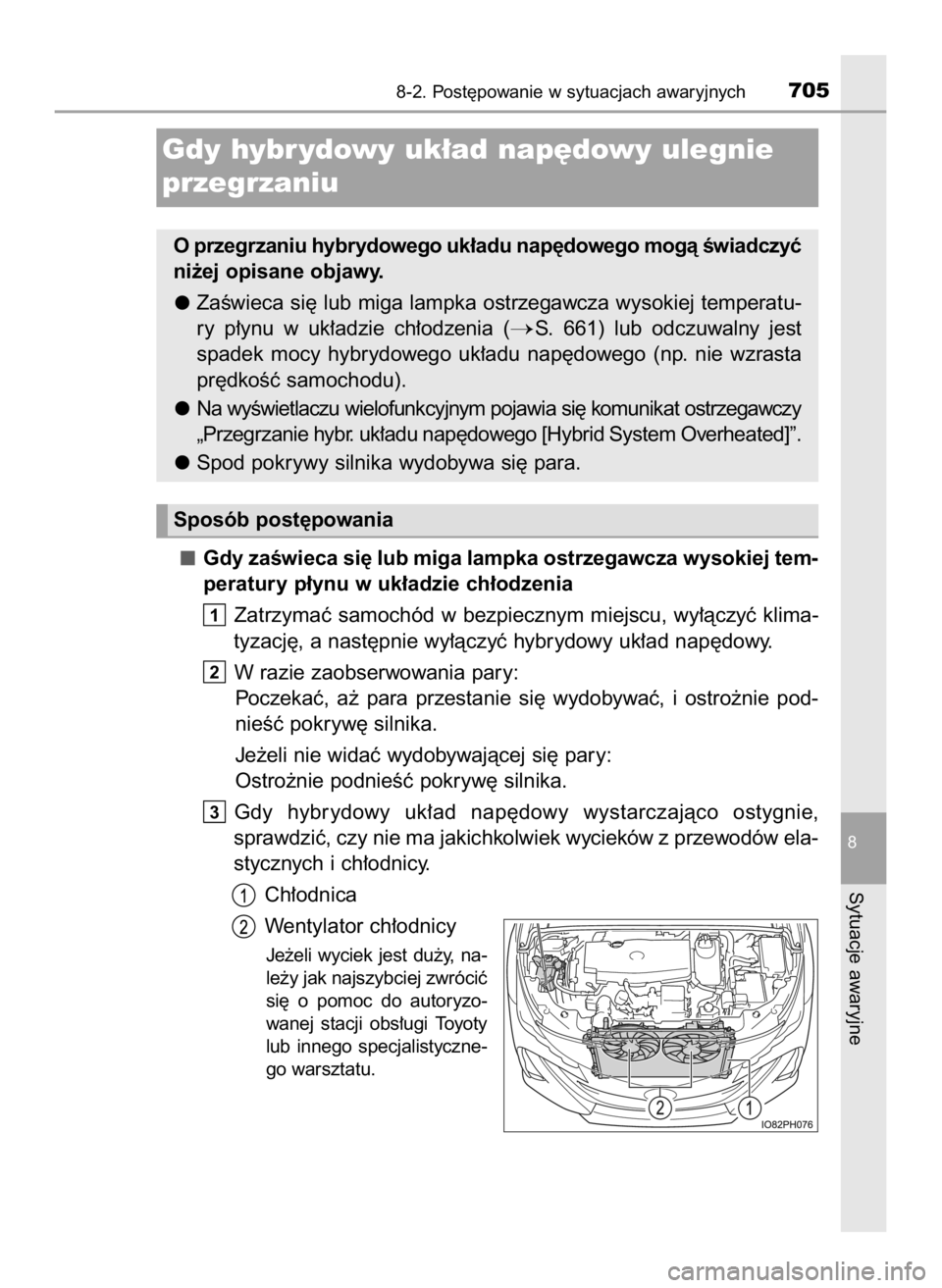

Gdy hybr ydowy uk∏ad nap´dowy ulegnie
przegrzaniu
Oprzegrzaniu hybrydowego uk∏adu nap´dowego mogà Êwiadczyç
ni˝ej opisane objawy.
ZaÊwieca si´ lub miga lampka ostrzegawcza wysokiej temperatu-
ry p∏ynu w uk∏adzie ch∏odzenia (
S. 661) lub odczuwalny jest
spadek mocy hybrydowego uk∏adu nap´dowego (np. nie wzrasta
pr´dkoÊç samochodu).
Na wyÊwietlaczu wielofunkcyjnym pojawia si´ komunikat ostrzegawczy
„Przegrzanie hybr. uk∏adu nap´dowego [Hybrid System Overheated]”.
Spod pokrywy silnika wydobywa si´ para.
Sposób post´powania
28 Prius Plug-in HV OM47F38E 8/23/22 10:57 AM Page 705 (Black plate)

Poziom p∏ynu w uk∏adzie ch∏odzenia jest wystarczajàcy, je˝eli
mieÊci si´ pomi´dzy kreskami „MAX” i „MIN” na zbiorniku wy-
równawczym.
Zbiornik wyrównawczy
Poziom wysoki „MAX”
Poziom niski „MIN”
W razie potrzeby nale˝y do-
laç p∏ynu ch∏odzàcego.
Je˝eli odpowiedni p∏yn ch∏o-
dzàcy nie jest dost´pny, w sy-
tuacji awaryjnej mo˝na u˝yç
wody.
Uruchomiç hybrydowy uk∏ad nap´dowy i w∏àczyç klimatyzacj´,
aby sprawdziç, czy dzia∏ajà wentylatory ch∏odnicy oraz czy nie
ma wycieku p∏ynu ch∏odzàcego z ch∏odnicy lub z przewodów
elastycznych.
Wentylatory ch∏odnicy dzia∏ajà, gdy ustawiona jest najni˝sza temperatura
„LO” i przycisk klimatyzacji „A/C” ( ) jest w∏àczony, bezpoÊrednio
po uruchomieniu zimnego silnika. Nale˝y upewniç si´, ˝e wentylatory
dzia∏ajà, sprawdzajàc dêwi´k wentylatorów i przep∏yw powietrza. Je˝eli
jest to trudne do sprawdzenia, nale˝y na przemian w∏àczaç i wy∏àczaç
przycisk klimatyzacji „A/C” ( ). (Wentylatory mogà nie dzia∏aç, gdy
temperatura zewn´trzna wynosi poni˝ej zera.)
Je˝eli wentylatory nie dzia∏ajà:
Natychmiast wy∏àczyç hybrydowy uk∏ad nap´dowy i zwróciç si´
o pomoc do autoryzowanej stacji obs∏ugi Toyoty lub innego spe-
cjalistycznego warsztatu.
Je˝eli wentylatory dzia∏ajà:
Nale˝y zleciç najbli˝szej autoryzowanej stacji obs∏ugi Toyoty lub
innemu specjalistycznemu warsztatowi sprawdzenie samochodu.7
6
5
4
7068-2. Post´powanie w sytuacjach awaryjnych
28 Prius Plug-in HV OM47F38E 8/23/22 10:57 AM Page 706 (Black plate)

Je˝eli na wyÊwietlaczu wielofunkcyjnym pojawi si´ komunikat
„Przegrzanie hybr. uk∏adu nap´dowego [Hybrid System Over-
heated]”
Zatrzymaç samochód w bezpiecznym miejscu.
Wy∏àczyç hybrydowy uk∏ad nap´dowy i ostro˝nie podnieÊç po-
kryw´ silnika.
Gdy hybrydowy uk∏ad nap´dowy wystarczajàco ostygnie,
sprawdziç, czy nie ma jakichkolwiek wycieków z przewodów ela-
stycznych i ch∏odnicy.
Ch∏odnica
Wentylator ch∏odnicy
Je˝eli wyciek jest du˝y, na-
le˝y jak najszybciej zwróciç
si´ o pomoc do autoryzo-
wanej stacji obs∏ugi Toyoty
lub innego specjalistyczne-
go warsztatu.
Poziom p∏ynu w uk∏adzie ch∏odzenia jest wystarczajàcy, je˝eli
mieÊci si´ pomi´dzy kreskami „FULL” i „LOW” na zbiorniku wy-
równawczym.
Zbiornik wyrównawczy
Poziom wysoki „FULL”
Poziom niski „LOW”
W razie potrzeby nale˝y do-
laç p∏ynu ch∏odzàcego.
Je˝eli odpowiedni p∏yn ch∏odzà-
cy nie jest dost´pny, w sytuacji
awaryjnej mo˝na u˝yç wody.
Je˝eli w sytuacji awaryjnej
dodano wod´, nale˝y jak naj-
szybciej zleciç sprawdzenie sa-
mochodu autoryzowanej stacji
obs∏ugi Toyoty lub innemu spe-
cjalistycznemu warsztatowi.
5
4
3
2
1
8-2. Post´powanie w sytuacjach awaryjnych707
8
Sytuacje awaryjne
28 Prius Plug-in HV OM47F38E 8/23/22 10:57 AM Page 707 (Black plate)

Po wy∏àczeniu hybrydowego uk∏adu nap´dowego i odczekaniu
minimum 5 minut ponownie uruchomiç hybrydowy uk∏ad nap´-
dowy i sprawdziç, czy na wyÊwietlaczu wielofunkcyjnym pojawi∏
si´ komunikat ostrzegawczy „Przegrzanie hybr. uk∏adu nap´do-
wego [Hybrid System Overheated]”.
Je˝eli nie znika komunikat ostrzegawczy:
Wy∏àczyç hybrydowy uk∏ad nap´dowy i zwróciç si´ o pomoc do
autoryzowanej stacji obs∏ugi Toyoty lub innego specjalistycznego
warsztatu.
Je˝eli nie zostaje wyÊwietlony komunikat ostrzegawczy:
Temperatura hybrydowego uk∏adu nap´dowego spad∏a i samo-
chód mo˝e byç nap´dzany w normalny sposób.
Je˝eli jednak doÊç cz´sto zostaje wyÊwietlony komunikat ostrzegawczy
przegrzania hybrydowego uk∏adu nap´dowego, nale˝y skontaktowaç
si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym
warsztatem.
6
7088-2. Post´powanie w sytuacjach awaryjnych
Podczas czynnoÊci kontrolnych w komorze silnikowej
Nale˝y przestrzegaç poni˝szych Êrodków ostro˝noÊci.
Nieprzestrzeganie ich grozi odniesieniem powa˝nych obra˝eƒ cia∏a, np.
oparzeƒ.
Gdy spod pokrywy silnika wydobywa si´ para, nie nale˝y jej otwieraç,
dopóki objawy te nie zniknà. Temperatura w komorze silnikowej mo˝e
byç bardzo wysoka.
Po wy∏àczeniu hybrydowego uk∏adu nap´dowego upewniç si´, ˝e na wy-
Êwietlaczu g∏ównym nie wyÊwietla si´ komunikat „Dodatkowe [Accessory]”,
„Zap∏on W¸. [Ignition ON]” lub przebieg samochodu (
S. 213) i ˝e lampka
kontrolna stanugotowoÊci „READY” nie Êwieci si´.
Gdy hybrydowy uk∏ad nap´dowy jest uruchomiony, mo˝e nastàpiç sa-
moczynne uruchomienie silnika spalinowego, a wentylatory ch∏odnicy
mogà nagle zaczàç dzia∏aç, nawet je˝eli silnik spalinowy jest wy∏àczony.
Nie wolno dotykaç ani zbli˝aç si´ do ruchomych elementów, takich jak
wentylatory, poniewa˝ istnieje ryzyko zaczepienia palców, fragmentów
odzie˝y (zw∏aszcza krawata, apaszki lub szalika) i w efekcie odniesienia
powa˝nych obra˝eƒ cia∏a.
Nie odkr´caç zakr´tki zbiornika wyrównawczego w uk∏adzie ch∏odzenia,
gdy hybrydowy uk∏ad nap´dowy i ch∏odnica sà goràce.
Wyrzucony pod ciÊnieniem goràcy p∏yn i para mogà spowodowaç popa-
rzenia.
28 Prius Plug-in HV OM47F38E 8/23/22 10:57 AM Page 708 (Black plate)
