TOYOTA PRIUS PLUG-IN HYBRID 2023 Manual del propietario (in Spanish)
Manufacturer: TOYOTA, Model Year: 2023, Model line: PRIUS PLUG-IN HYBRID, Model: TOYOTA PRIUS PLUG-IN HYBRID 2023Pages: 830, tamaño PDF: 129.39 MB
Page 631 of 830

6297-3. Mantenimiento que puede realizar usted mismo
Prius Plug-in Hybrid_OM_OM47F41S_(ES)
7
Mantenimiento y cuidados

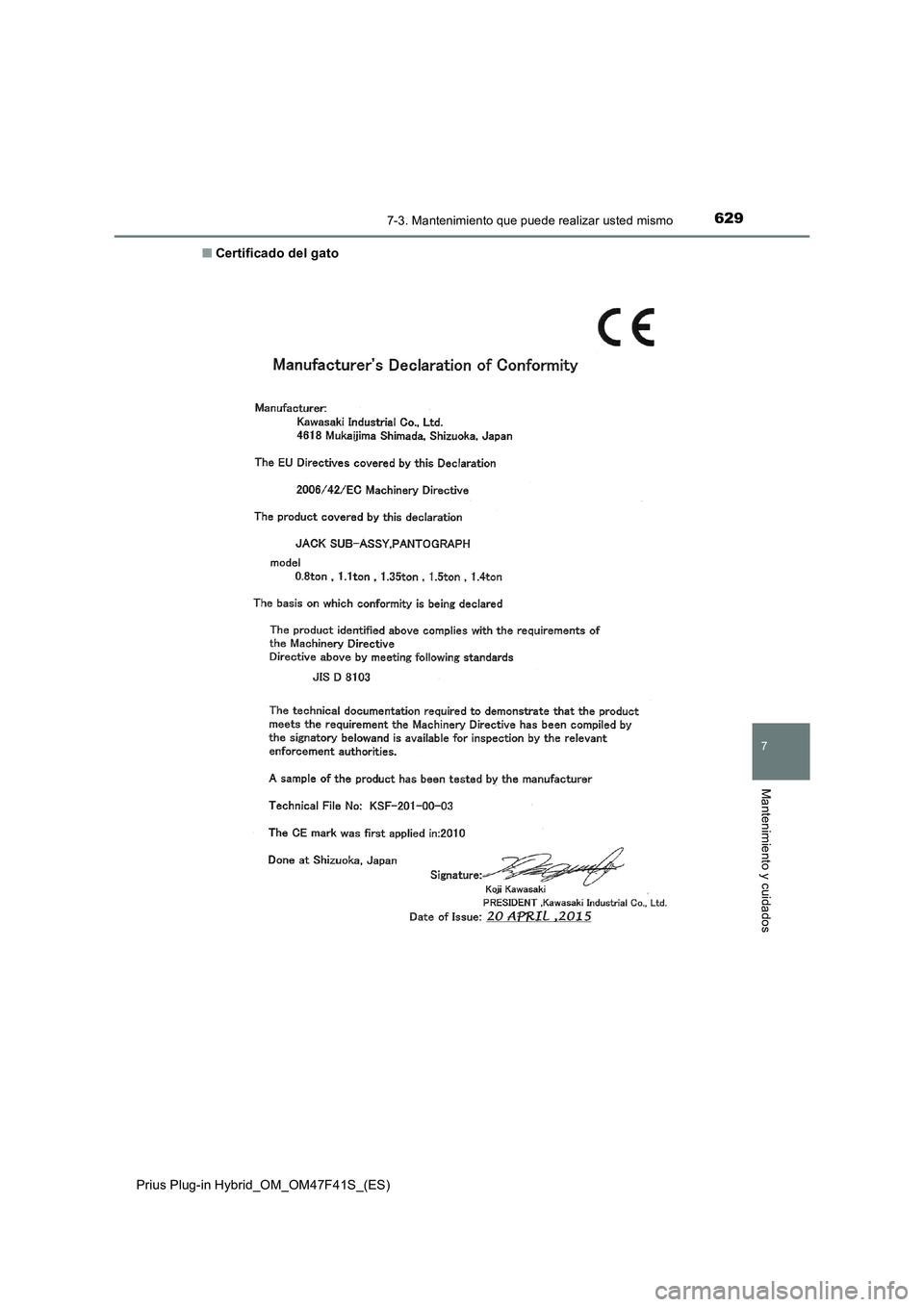

■Certificado del gato

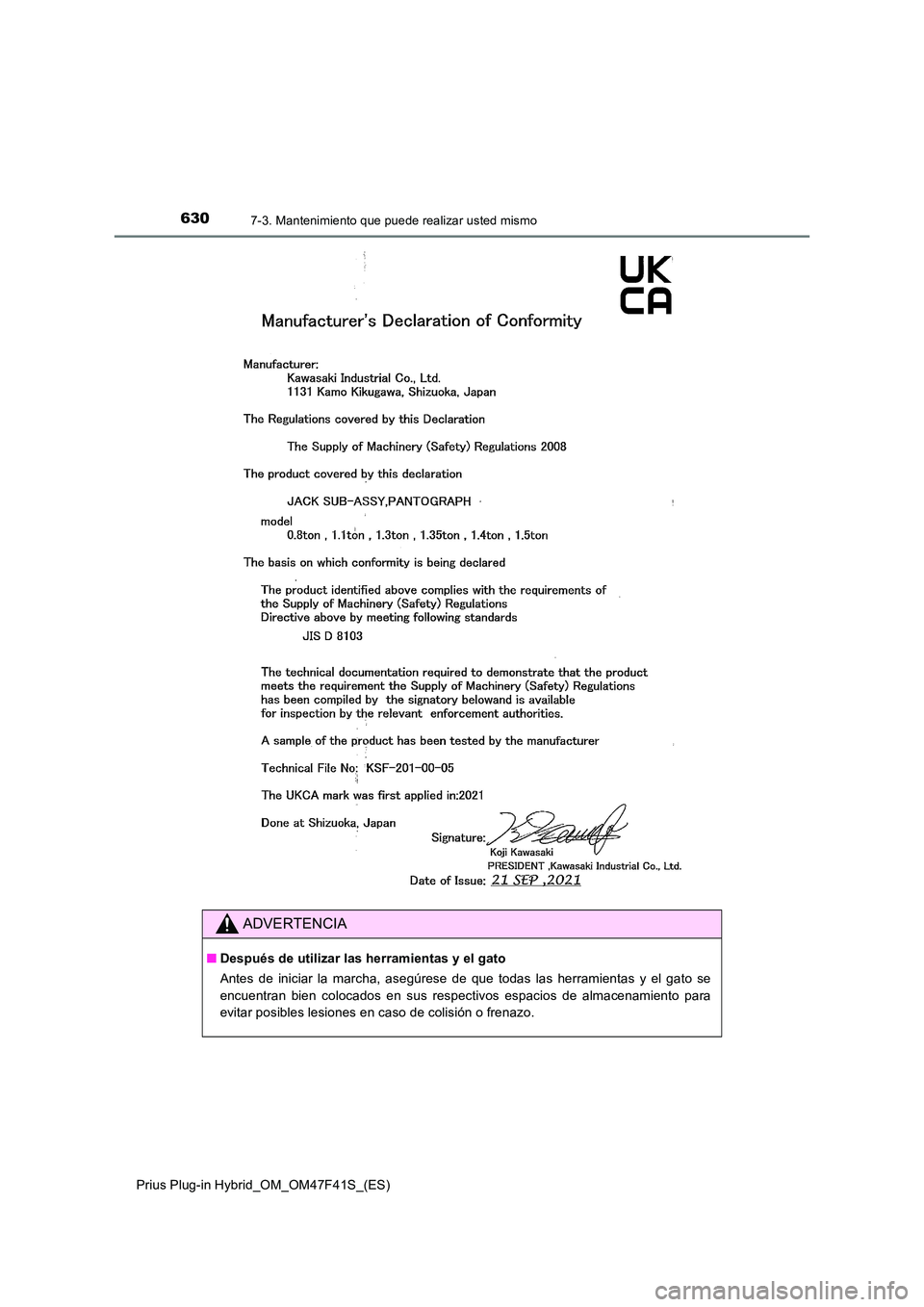

Page 632 of 830

6307-3. Mantenimiento que puede realizar usted mismo
Prius Plug-in Hybrid_OM_OM47F41S_(ES)
ADVERTENCIA
■Después de utilizar las herramientas y el gato
Antes de iniciar la marcha, asegúrese de que todas las herramientas y el gato se
encuentran bien colocados en sus respectivos espacios de almacenamiento para
evitar posibles lesiones en caso de colisión o frenazo.

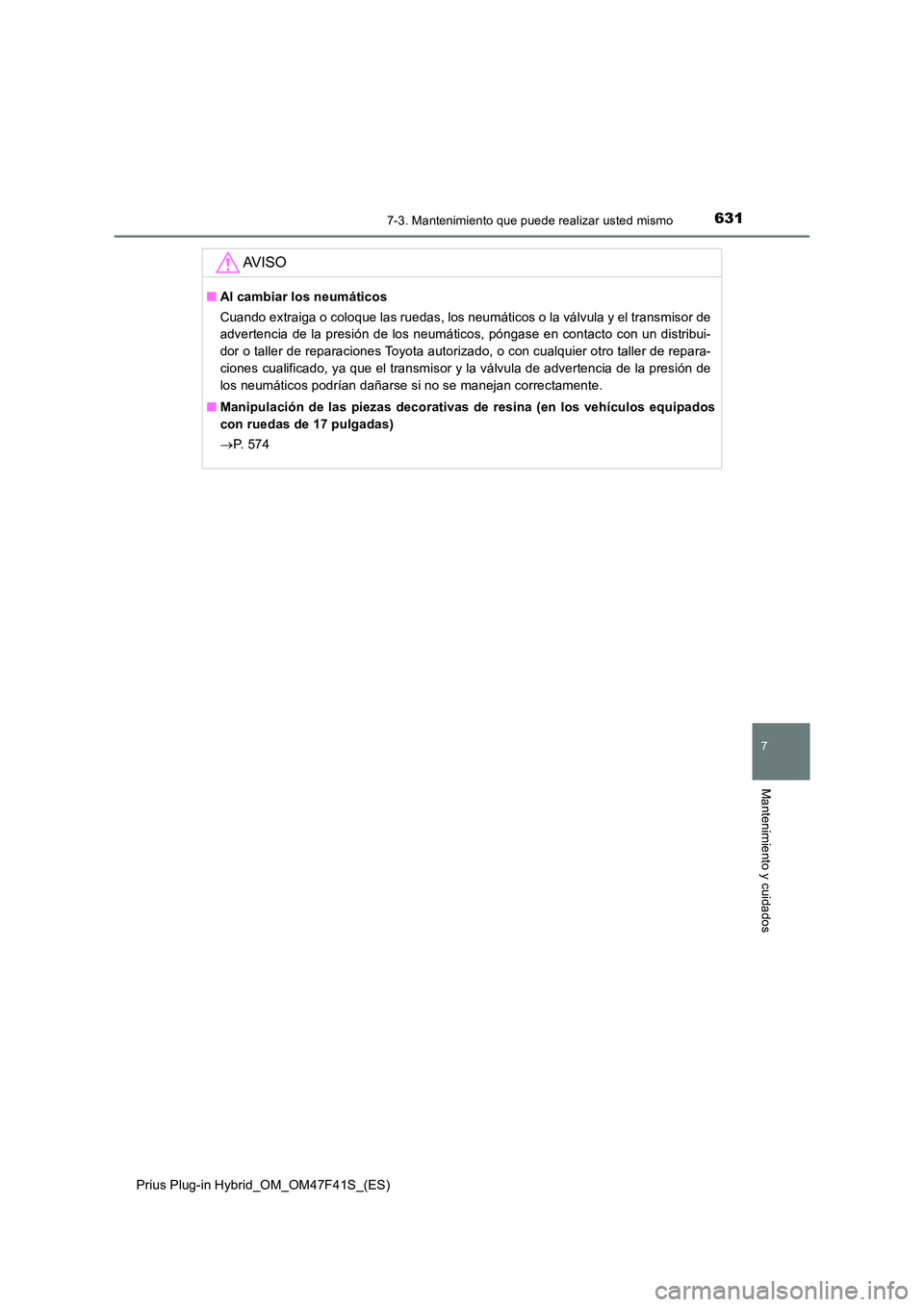

Page 633 of 830

6317-3. Mantenimiento que puede realizar usted mismo
Prius Plug-in Hybrid_OM_OM47F41S_(ES)
7
Mantenimiento y cuidados
AV I S O
■Al cambiar los neumáticos
Cuando extraiga o coloque las ruedas, los neumáticos o la válvula y el transmisor de
advertencia de la presión de los neumáticos, póngase en contacto con un distribui-
dor o taller de reparaciones Toyota autorizado, o con cualquier otro taller de repara-
ciones cualificado, ya que el transmisor y la válvula de advertencia de la presión de
los neumáticos podrían dañarse si no se manejan correctamente.
■ Manipulación de las piezas decorativas de resina (en los vehículos equipados
con ruedas de 17 pulgadas)
P. 5 7 4
Page 634 of 830

6327-3. Mantenimiento que puede realizar usted mismo
Prius Plug-in Hybrid_OM_OM47F41S_(ES)
Filtro del aire acondicionado
Desactive el interruptor de arranque.
Confirme que el conector de carga no está conectado. Además, no utilice el sis-
tema de aire acondicionado controlado a distancia durante el procedimiento.
Abra la puerta del pasajero delantero.
Con la puerta abierta, se puede evitar el funcionamiento inesperado del sistema de
aire acondicionado controlado a distancia. (P. 5 3 9 )
Abra la guantera y deslice el amor-
tiguador para extraerlo.
Presione la guantera por los dos
laterales para soltar las garras y, a
continuación, abra la guantera de
forma lenta y por completo mien-
tras la sujeta.
Es imprescindible cambiar periódicamente el filtro del aire acondicio-
nado para disfrutar de un funcionamiento eficaz del sistema de aire
acondicionado.
Sustitución del filtro del aire acondicionado
1
2
3
4

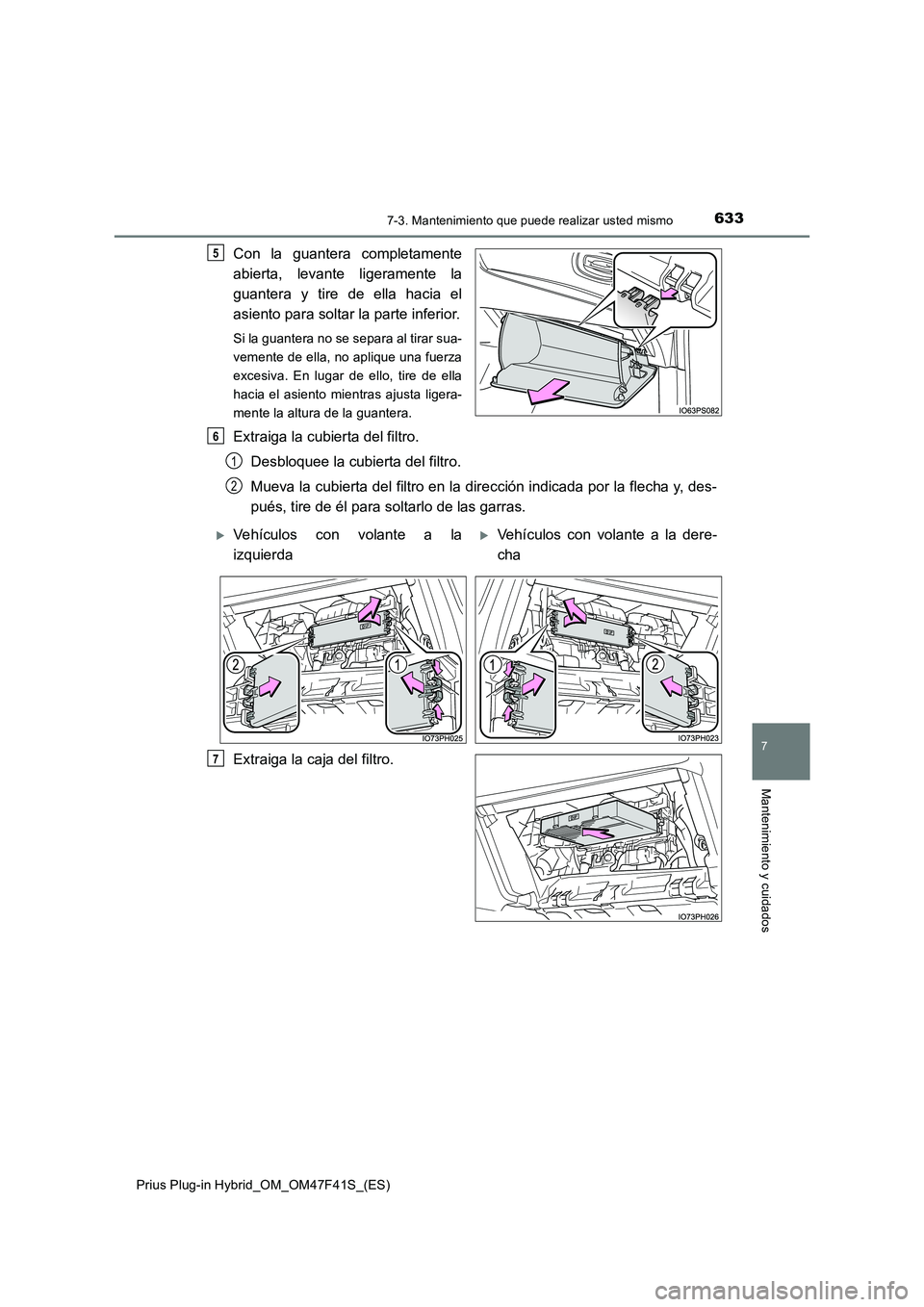

Page 635 of 830

6337-3. Mantenimiento que puede realizar usted mismo
Prius Plug-in Hybrid_OM_OM47F41S_(ES)
7
Mantenimiento y cuidados
Con la guantera completamente
abierta, levante ligeramente la
guantera y tire de ella hacia el
asiento para soltar la parte inferior.
Si la guantera no se separa al tirar sua-
vemente de ella, no aplique una fuerza
excesiva. En lugar de ello, tire de ella
hacia el asiento mientras ajusta ligera-
mente la altura de la guantera.
Extraiga la cubierta del filtro.
Desbloquee la cubierta del filtro.
Mueva la cubierta del filtro en la dirección indicada por la flecha y, des-
pués, tire de él para soltarlo de las garras.
Extraiga la caja del filtro.
5
6
1
2
Vehículos con volante a la
izquierda
Vehículos con volante a la dere-
cha
7

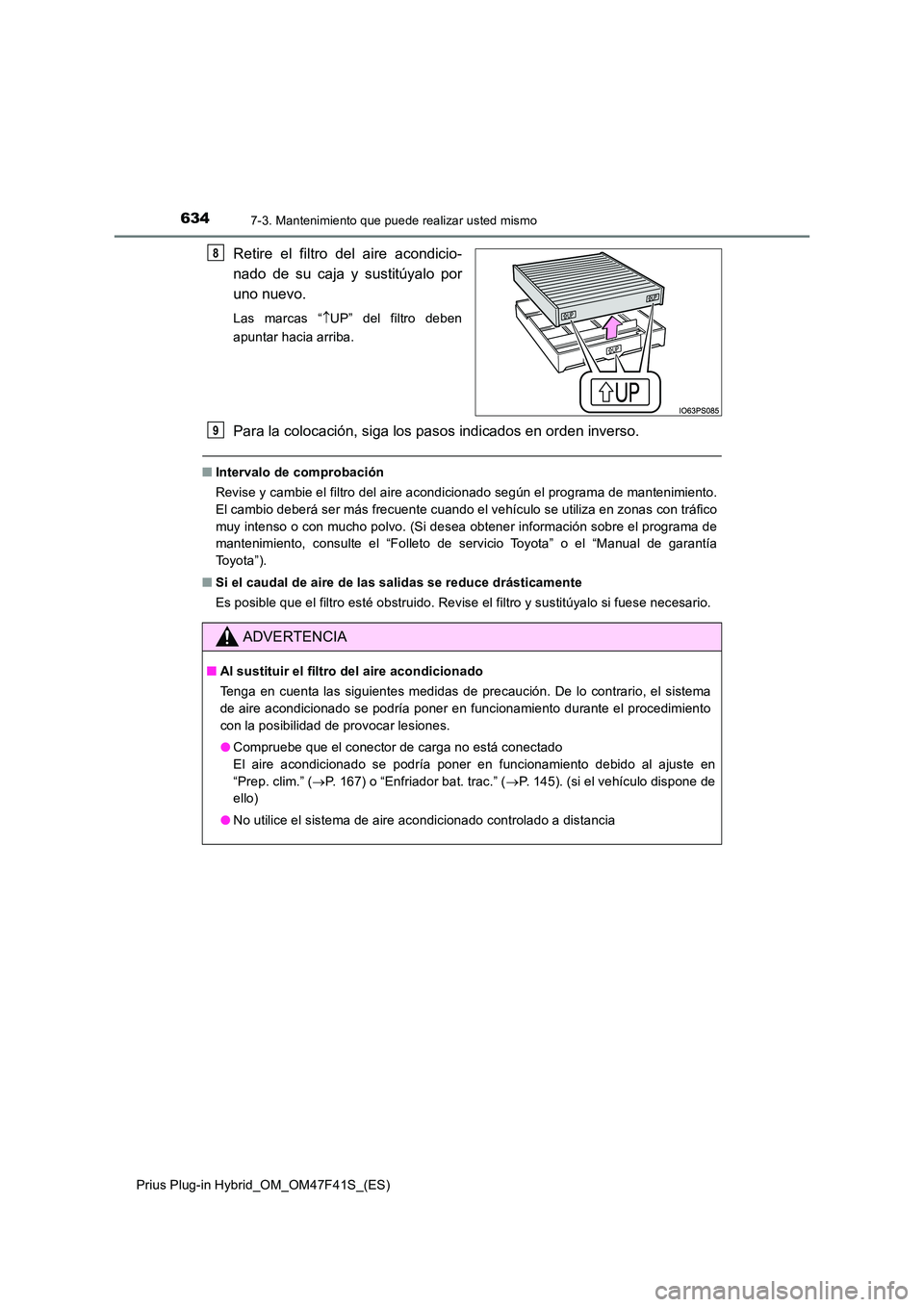

Page 636 of 830

6347-3. Mantenimiento que puede realizar usted mismo
Prius Plug-in Hybrid_OM_OM47F41S_(ES)
Retire el filtro del aire acondicio-
nado de su caja y sustitúyalo por
uno nuevo.
Las marcas “ UP” del filtro deben
apuntar hacia arriba.
Para la colocación, siga los pasos indicados en orden inverso.
■ Intervalo de comprobación
Revise y cambie el filtro del aire acondicionado según el programa de mantenimiento.
El cambio deberá ser más frecuente cuando el vehículo se utiliza en zonas con tráfico
muy intenso o con mucho polvo. (Si desea obtener información sobre el programa de
mantenimiento, consulte el “Folleto de servicio Toyota” o el “Manual de garantía
Toyota”).
■ Si el caudal de aire de las salidas se reduce drásticamente
Es posible que el filtro esté obstruido. Revise el filtro y sustitúyalo si fuese necesario.
8
ADVERTENCIA
■ Al sustituir el filtro del aire acondicionado
Tenga en cuenta las siguientes medidas de precaución. De lo contrario, el sistema
de aire acondicionado se podría poner en funcionamiento durante el procedimiento
con la posibilidad de provocar lesiones.
● Compruebe que el conector de carga no está conectado
El aire acondicionado se podría poner en funcionamiento debido al ajuste en
“Prep. clim.” ( P. 167) o “Enfriador bat. trac.” (P. 145). (si el vehículo dispone de
ello)
● No utilice el sistema de aire acondicionado controlado a distancia
9

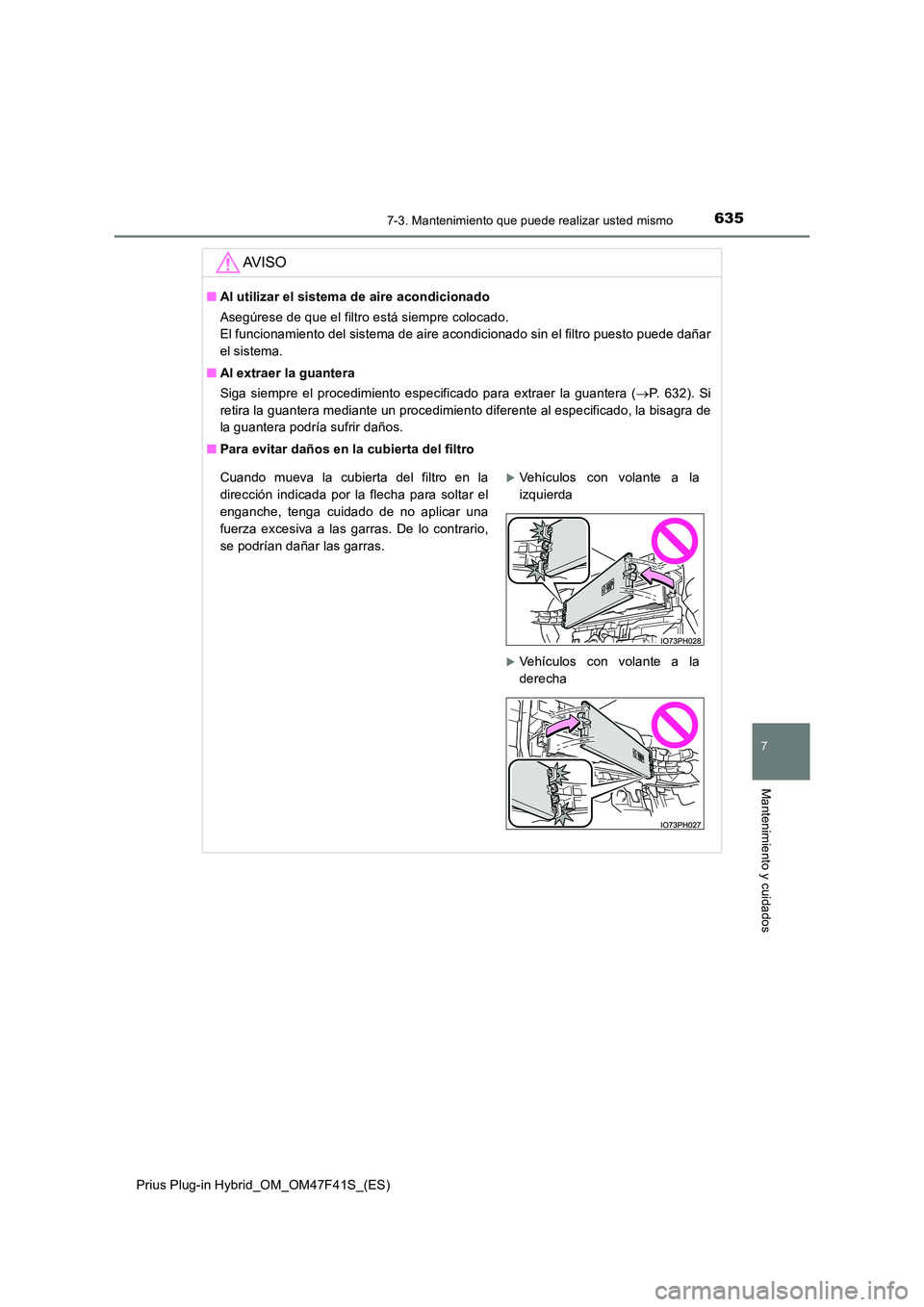

Page 637 of 830

6357-3. Mantenimiento que puede realizar usted mismo
Prius Plug-in Hybrid_OM_OM47F41S_(ES)
7
Mantenimiento y cuidados
AV I S O
■Al utilizar el sistema de aire acondicionado
Asegúrese de que el filtro está siempre colocado.
El funcionamiento del sistema de aire acondicionado sin el filtro puesto puede dañar
el sistema.
■ Al extraer la guantera
Siga siempre el procedimiento especificado para extraer la guantera ( P. 632). Si
retira la guantera mediante un procedimiento diferente al especificado, la bisagra de
la guantera podría sufrir daños.
■ Para evitar daños en la cubierta del filtro
Cuando mueva la cubierta del filtro en la
dirección indicada por la flecha para soltar el
enganche, tenga cuidado de no aplicar una
fuerza excesiva a las garras. De lo contrario,
se podrían dañar las garras.
Vehículos con volante a la
izquierda
Vehículos con volante a la
derecha

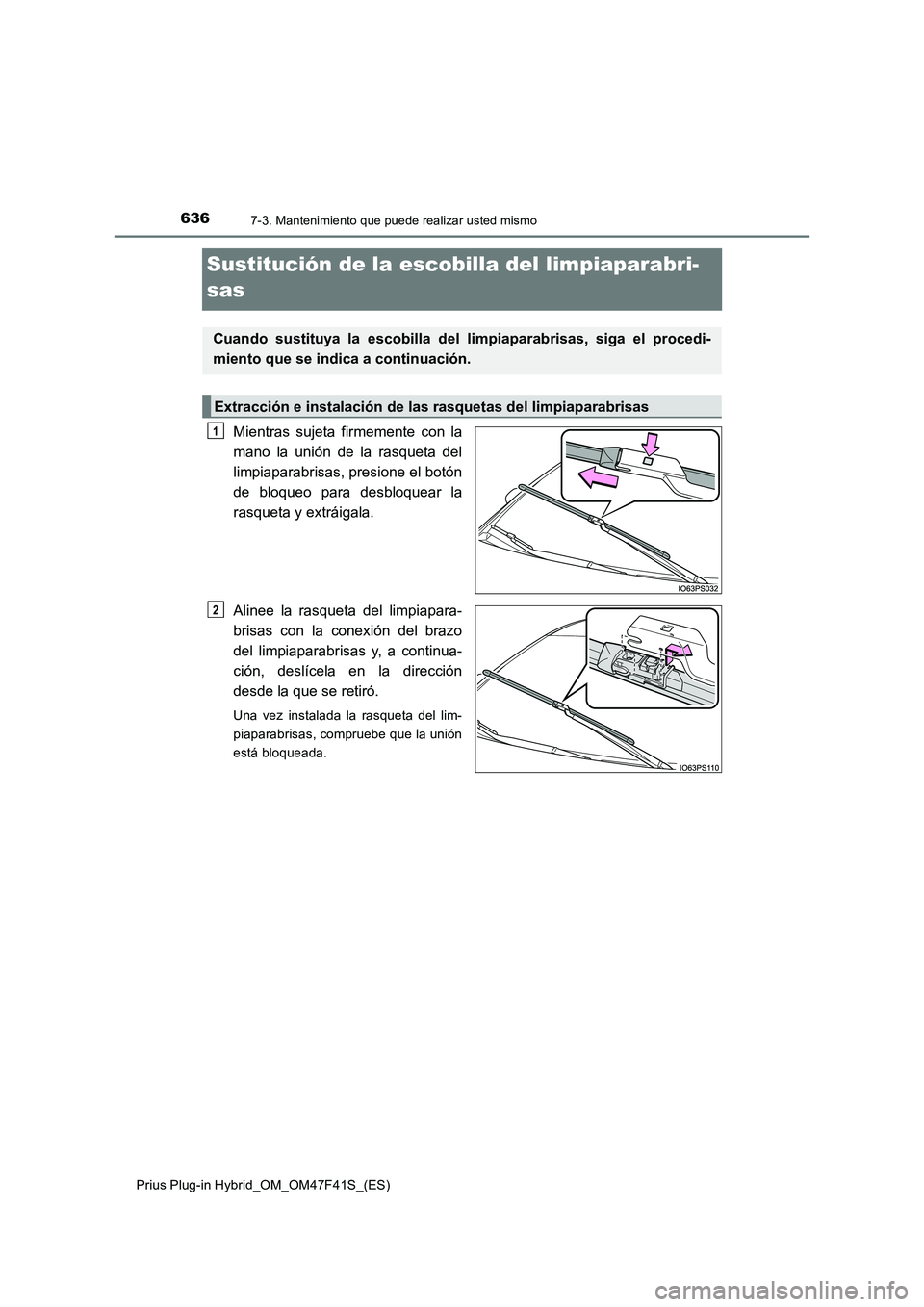

Page 638 of 830

6367-3. Mantenimiento que puede realizar usted mismo
Prius Plug-in Hybrid_OM_OM47F41S_(ES)
Sustitución de la escobilla del limpiaparabri-
sas
Mientras sujeta firmemente con la
mano la unión de la rasqueta del
limpiaparabrisas, presione el botón
de bloqueo para desbloquear la
rasqueta y extráigala.
Alinee la rasqueta del limpiapara-
brisas con la conexión del brazo
del limpiaparabrisas y, a continua-
ción, deslícela en la dirección
desde la que se retiró.
Una vez instalada la rasqueta del lim-
piaparabrisas, compruebe que la unión
está bloqueada.
Cuando sustituya la escobilla del limpiaparabrisas, siga el procedi-
miento que se indica a continuación.
Extracción e instalación de las rasquetas del limpiaparabrisas
1
2

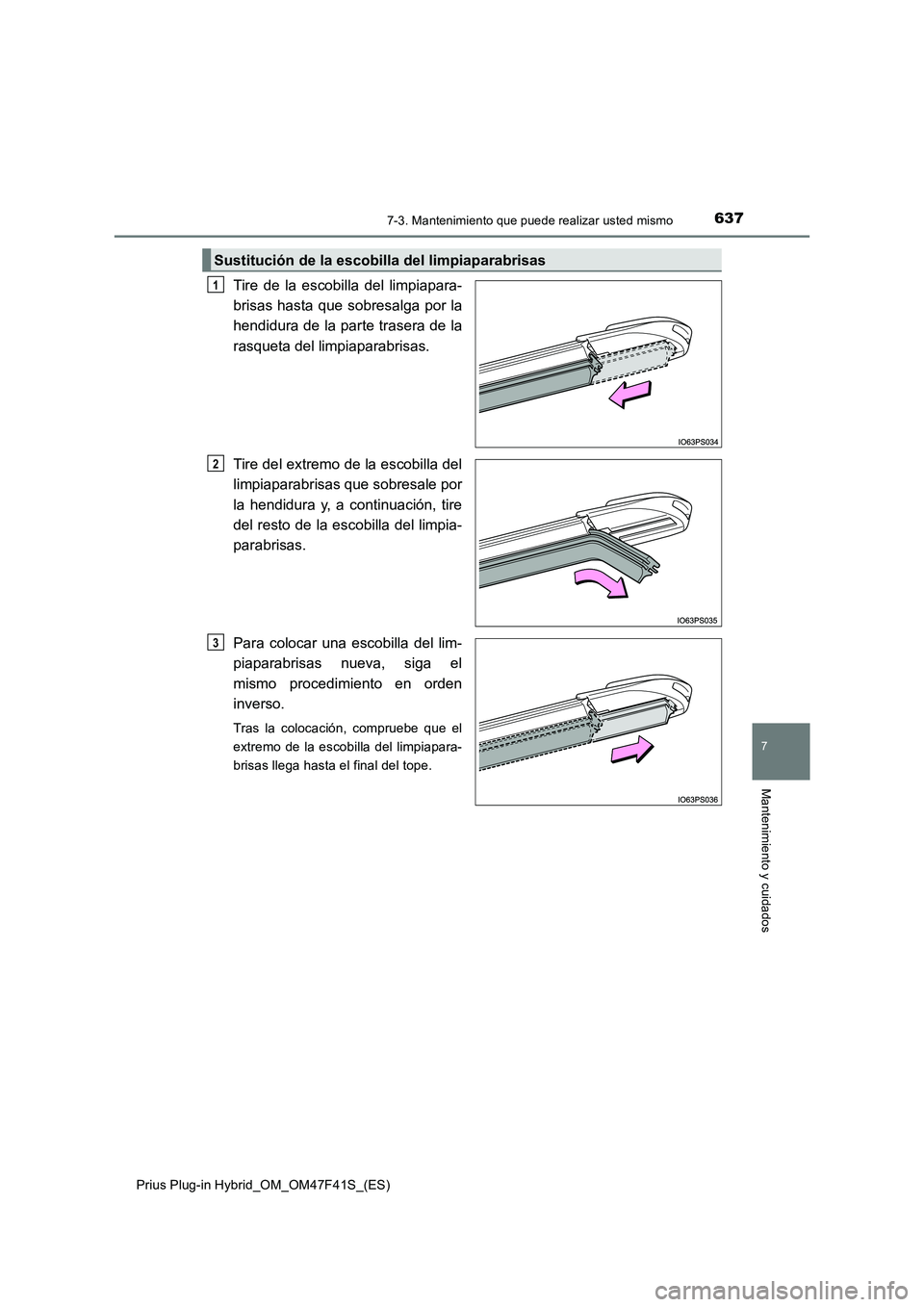

Page 639 of 830

6377-3. Mantenimiento que puede realizar usted mismo
Prius Plug-in Hybrid_OM_OM47F41S_(ES)
7
Mantenimiento y cuidados
Tire de la escobilla del limpiapara-
brisas hasta que sobresalga por la
hendidura de la parte trasera de la
rasqueta del limpiaparabrisas.
Tire del extremo de la escobilla del
limpiaparabrisas que sobresale por
la hendidura y, a continuación, tire
del resto de la escobilla del limpia-
parabrisas.
Para colocar una escobilla del lim-
piaparabrisas nueva, siga el
mismo procedimiento en orden
inverso.
Tras la colocación, compruebe que el
extremo de la escobilla del limpiapara-
brisas llega hasta el final del tope.
Sustitución de la escobilla del limpiaparabrisas
1
2
3

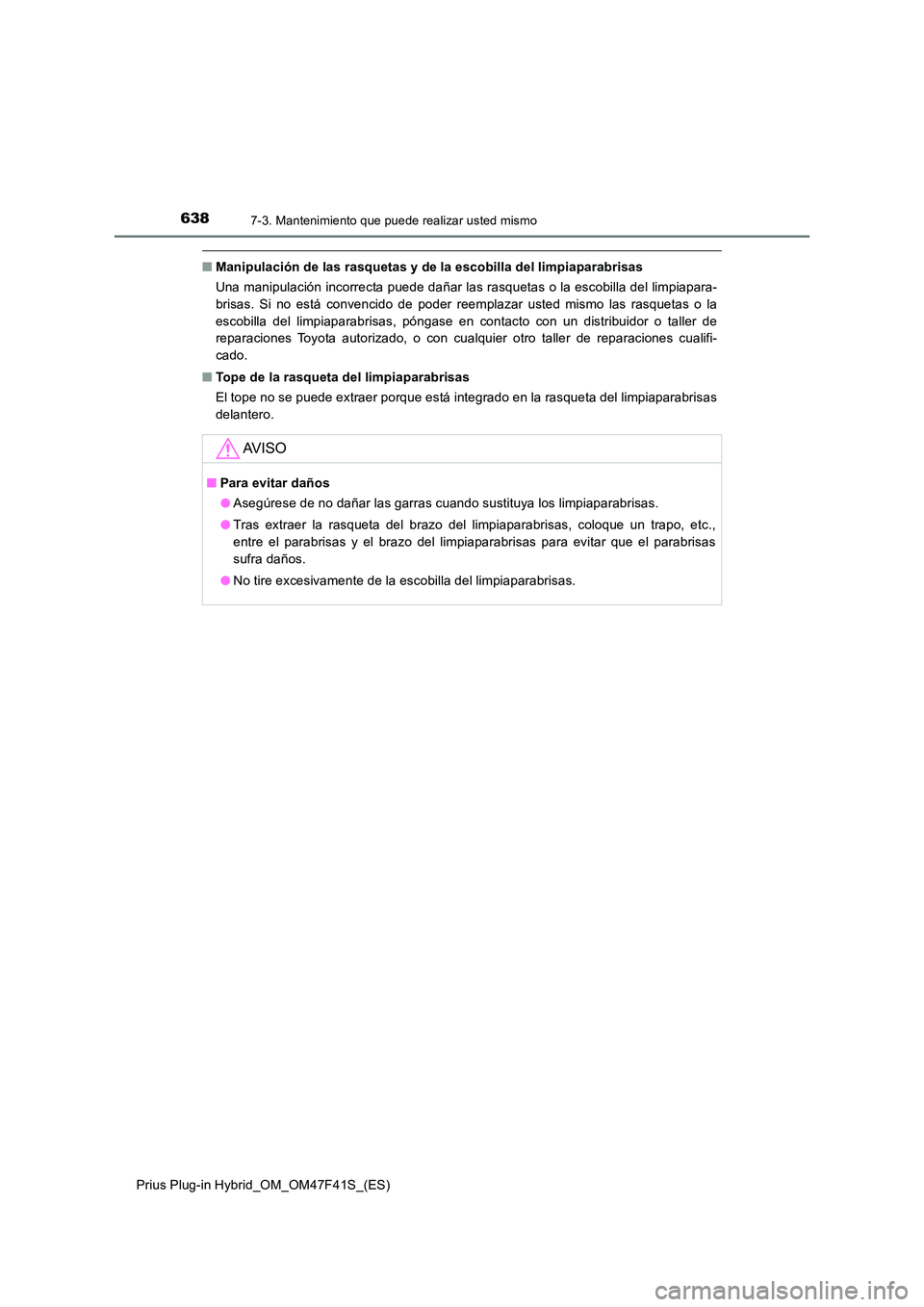

Page 640 of 830

6387-3. Mantenimiento que puede realizar usted mismo
Prius Plug-in Hybrid_OM_OM47F41S_(ES)
■Manipulación de las rasquetas y de la escobilla del limpiaparabrisas
Una manipulación incorrecta puede dañar las rasquetas o la escobilla del limpiapara-
brisas. Si no está convencido de poder reemplazar usted mismo las rasquetas o la
escobilla del limpiaparabrisas, póngase en contacto con un distribuidor o taller de
reparaciones Toyota autorizado, o con cualquier otro taller de reparaciones cualifi-
cado.
■ Tope de la rasqueta del limpiaparabrisas
El tope no se puede extraer porque está integrado en la rasqueta del limpiaparabrisas
delantero.
AV I S O
■ Para evitar daños
● Asegúrese de no dañar las garras cuando sustituya los limpiaparabrisas.
● Tras extraer la rasqueta del brazo del limpiaparabrisas, coloque un trapo, etc.,
entre el parabrisas y el brazo del limpiaparabrisas para evitar que el parabrisas
sufra daños.
● No tire excesivamente de la escobilla del limpiaparabrisas.
