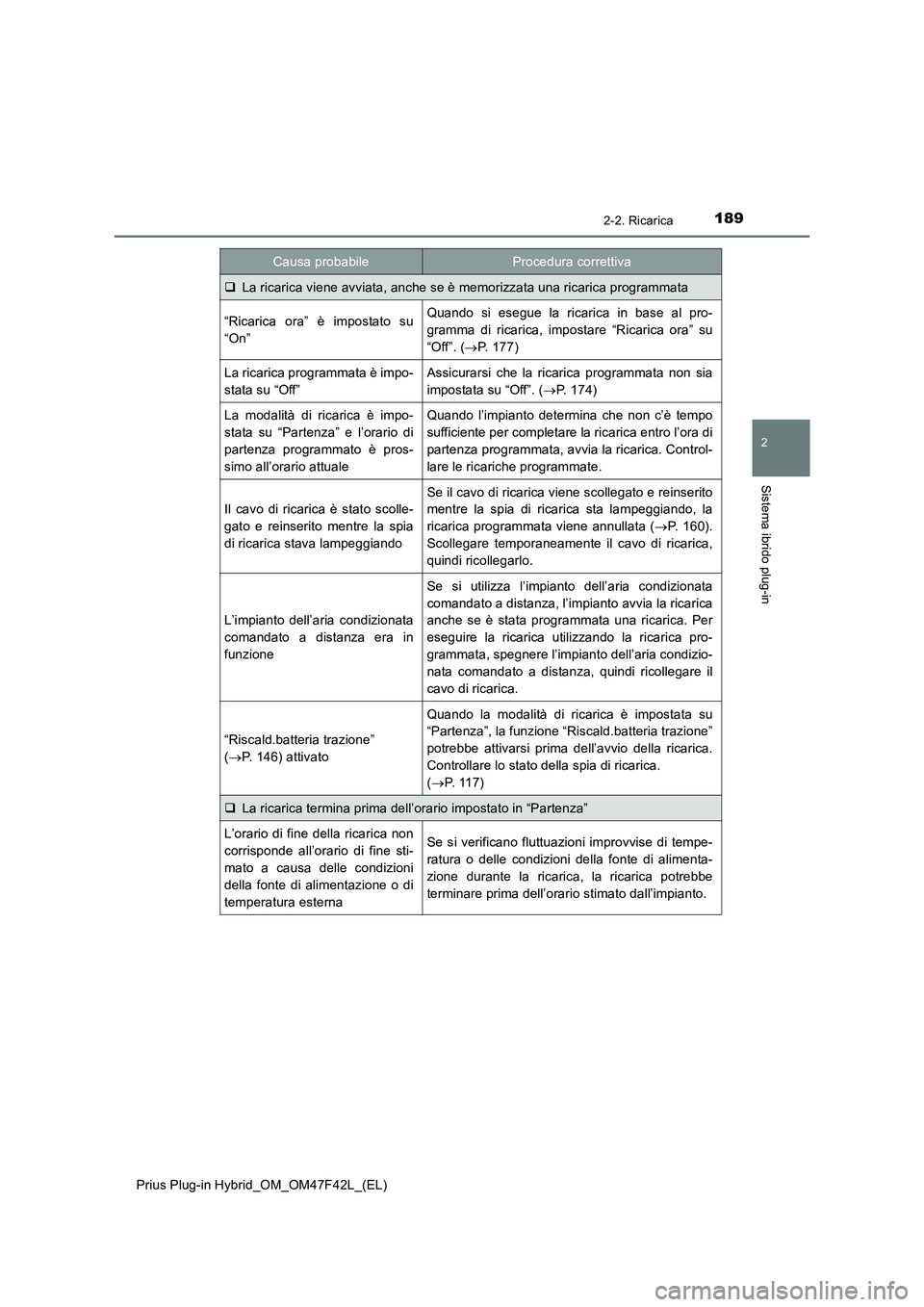

TOYOTA PRIUS PLUG-IN HYBRID 2023 Manuale duso (in Italian)

1892-2. Ricarica
2
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
La ricarica viene avviata, anche se è memorizzata una ricarica programmata
“Ricarica ora” è impostato su
“On”Quando si esegue la ricarica in base al pro-
gramma di ricarica, impostare “Ricarica ora” su
“Off”. (P. 177)
La ricarica programmata è impo-
stata su “Off”Assicurarsi che la ricarica programmata non sia
impostata su “Off”. (P. 174)
La modalità di ricarica è impo-
stata su “Partenza” e l’orario di
partenza programmato è pros-
simo all’orario attualeQuando l’impianto determina che non c’è tempo
sufficiente per completare la ricarica entro l’ora di
partenza programmata, avvia la ricarica. Control-
lare le ricariche programmate.
Il cavo di ricarica è stato scolle-
gato e reinserito mentre la spia
di ricarica stava lampeggiando
Se il cavo di ricarica viene scollegato e reinserito
mentre la spia di ricarica sta lampeggiando, la
ricarica programmata viene annullata (P. 160).
Scollegare temporaneamente il cavo di ricarica,
quindi ricollegarlo.
L’impianto dell’aria condizionata
comandato a distanza era in
funzione
Se si utilizza l’impianto dell’aria condizionata
comandato a distanza, l’impianto avvia la ricarica
anche se è stata programmata una ricarica. Per
eseguire la ricarica utilizzando la ricarica pro-
grammata, spegnere l’impianto dell’aria condizio-
nata comandato a distanza, quindi ricollegare il
cavo di ricarica.
“Riscald.batteria trazione”
(P. 146) attivato
Quando la modalità di ricarica è impostata su
“Partenza”, la funzione “Riscald.batteria trazione”
potrebbe attivarsi prima dell’avvio della ricarica.
Controllare lo stato della spia di ricarica.
(P. 117)
La ricarica termina prima dell’orario impostato in “Partenza”
L’orario di fine della ricarica non
corrisponde all’orario di fine sti-
mato a causa delle condizioni
della fonte di alimentazione o di
temperatura esternaSe si verificano fluttuazioni improvvise di tempe-
ratura o delle condizioni della fonte di alimenta-
zione durante la ricarica, la ricarica potrebbe
terminare prima dell’orario stimato dall’impianto.
Causa probabileProcedura correttiva

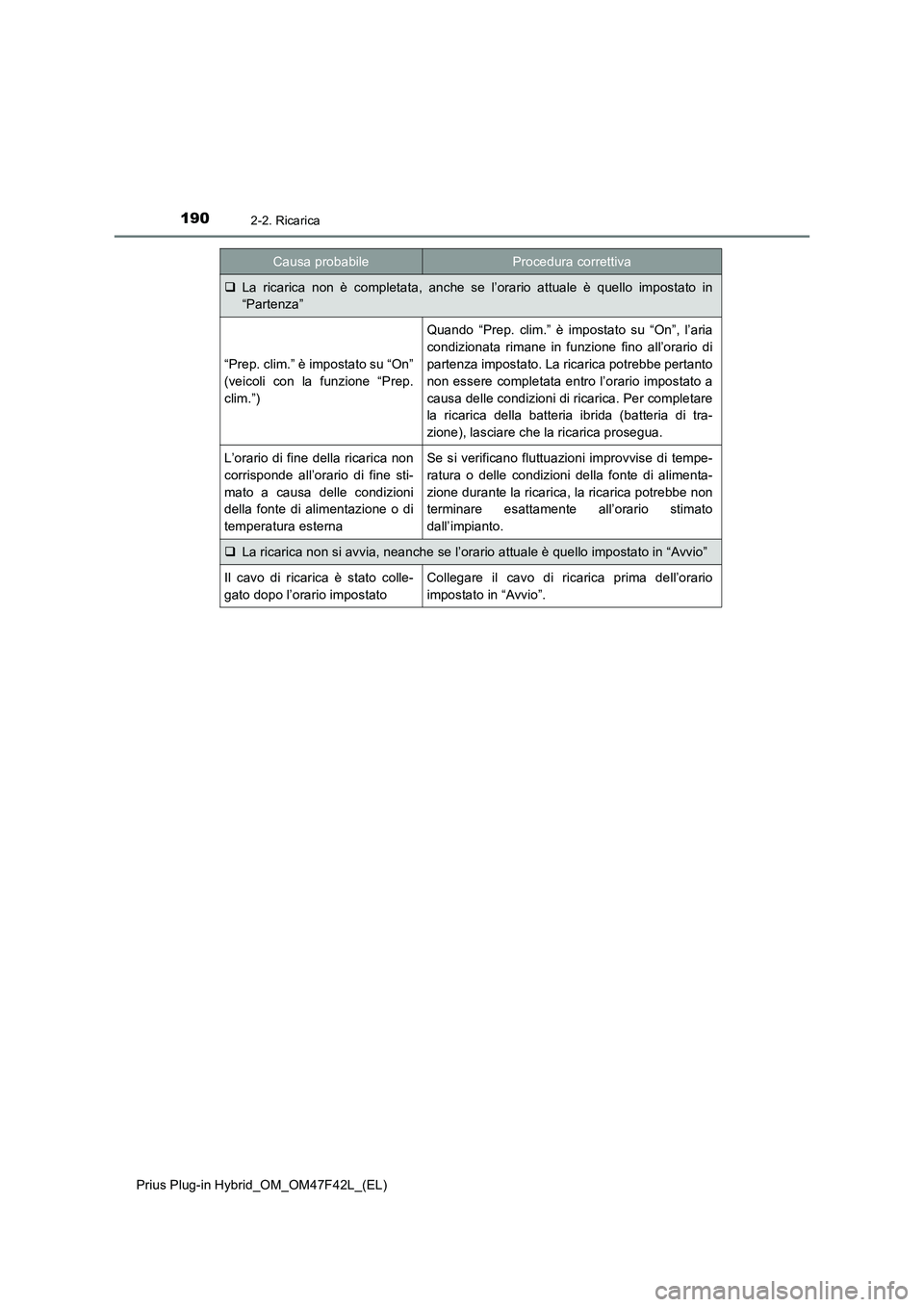

1902-2. Ricarica
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
La ricarica non è completata, anche se l’orario attuale è quello impostato in
“Partenza”
“Prep. clim.” è impostato su “On”
(veicoli con la funzione “Prep.
clim.”)
Quando “Prep. clim.” è impostato su “On”, l’aria
condizionata rimane in funzione fino all’orario di
partenza impostato. La ricarica potrebbe pertanto
non essere completata entro l’orario impostato a
causa delle condizioni di ricarica. Per completare
la ricarica della batteria ibrida (batteria di tra-
zione), lasciare che la ricarica prosegua.
L’orario di fine della ricarica non
corrisponde all’orario di fine sti-
mato a causa delle condizioni
della fonte di alimentazione o di
temperatura esternaSe si verificano fluttuazioni improvvise di tempe-
ratura o delle condizioni della fonte di alimenta-
zione durante la ricarica, la ricarica potrebbe non
terminare esattamente all’orario stimato
dall’impianto.
La ricarica non si avvia, neanche se l’orario attuale è quello impostato in “Avvio”
Il cavo di ricarica è stato colle-
gato dopo l’orario impostatoCollegare il cavo di ricarica prima dell’orario
impostato in “Avvio”.
Causa probabileProcedura correttiva

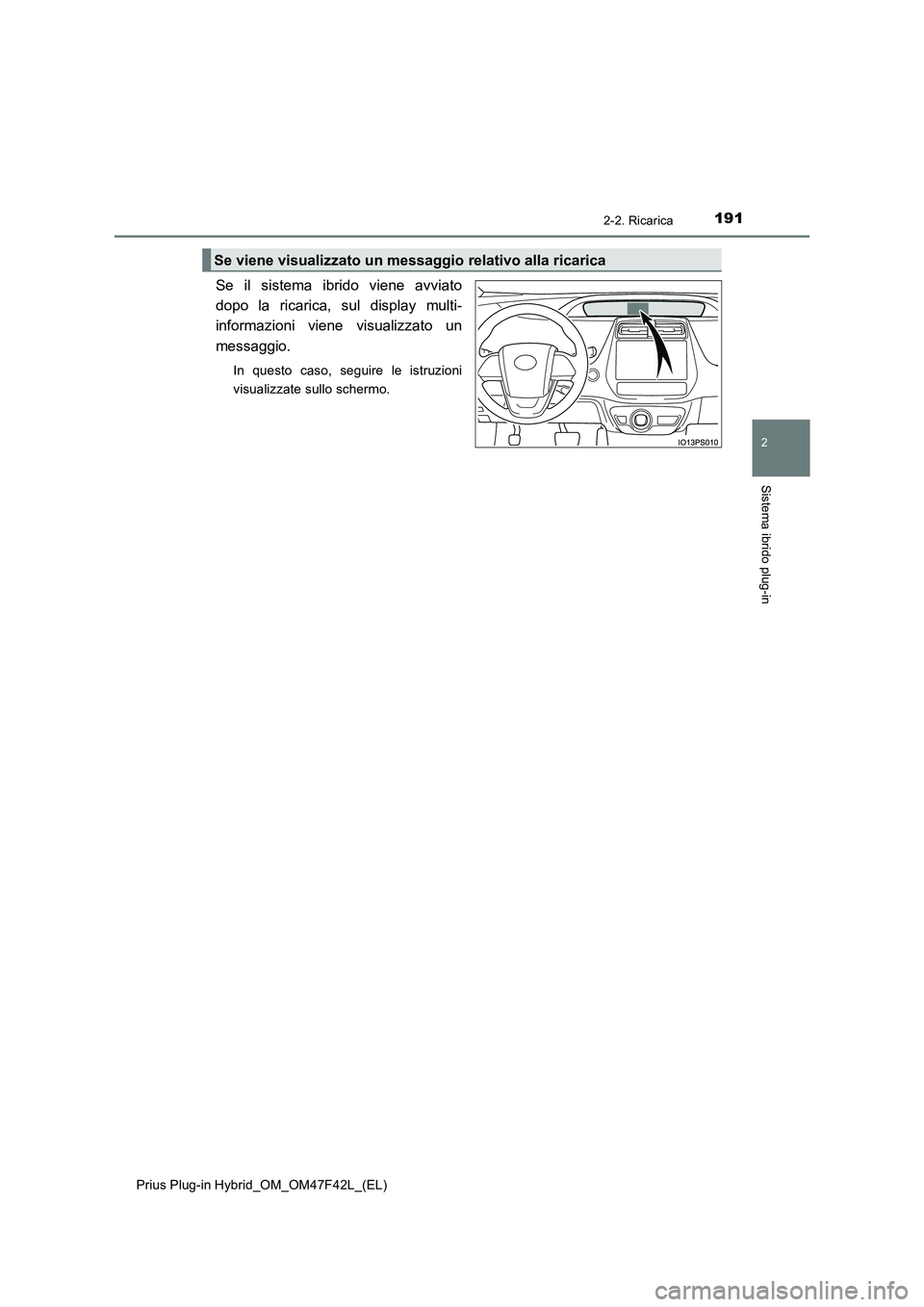

1912-2. Ricarica
2
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
Se il sistema ibrido viene avviato
dopo la ricarica, sul display multi-
informazioni viene visualizzato un
messaggio.
In questo caso, seguire le istruzioni
visualizzate sullo schermo.
Se viene visualizzato un messaggio relativo alla ricarica

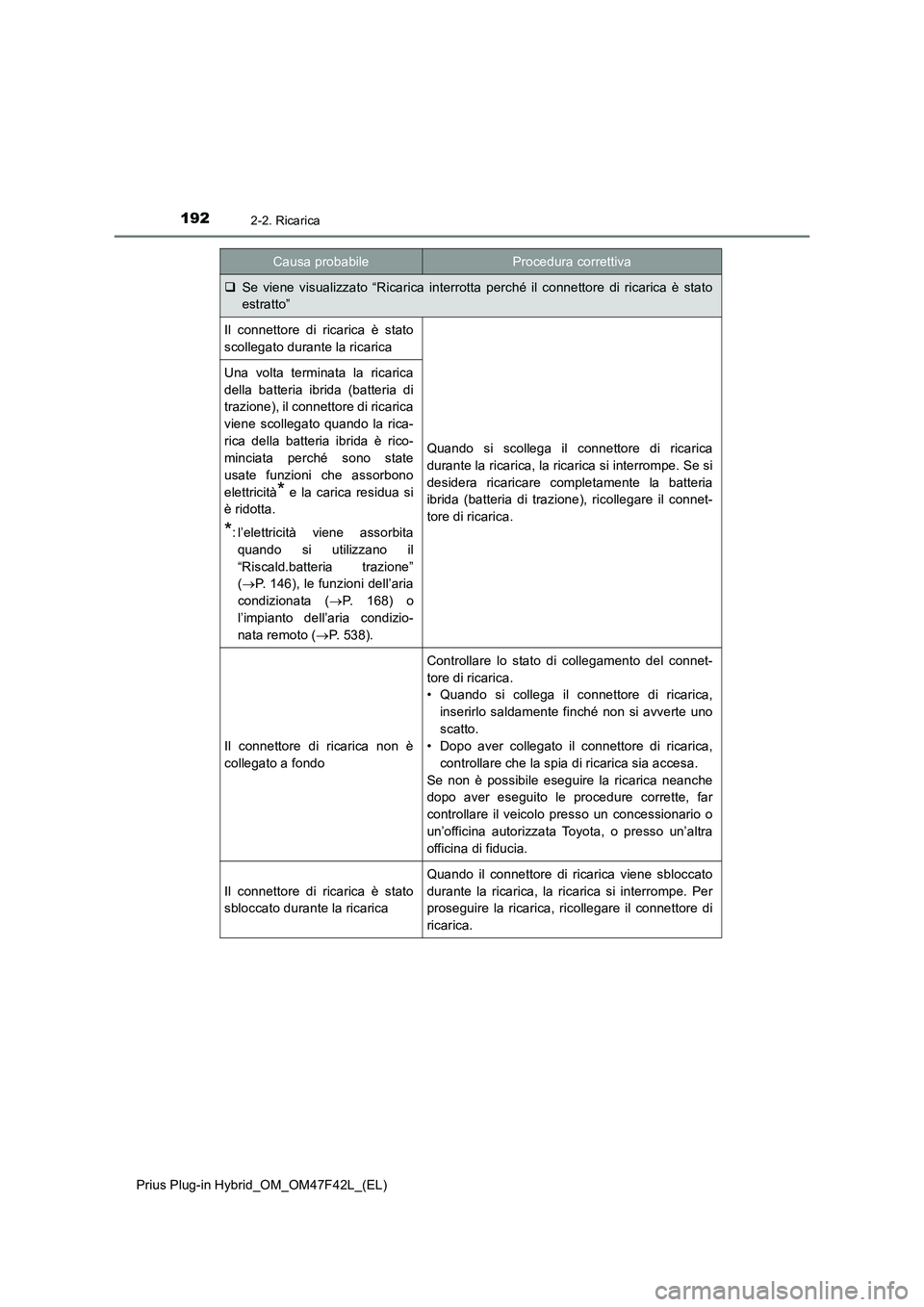

1922-2. Ricarica
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
Causa probabileProcedura correttiva
Se viene visualizzato “Ricarica interrotta perché il connettore di ricarica è stato
estratto”
Il connettore di ricarica è stato
scollegato durante la ricarica
Quando si scollega il connettore di ricarica
durante la ricarica, la ricarica si interrompe. Se si
desidera ricaricare completamente la batteria
ibrida (batteria di trazione), ricollegare il connet-
tore di ricarica.
Una volta terminata la ricarica
della batteria ibrida (batteria di
trazione), il connettore di ricarica
viene scollegato quando la rica-
rica della batteria ibrida è rico-
minciata perché sono state
usate funzioni che assorbono
elettricità
* e la carica residua si
è ridotta.
*: l’elettricità viene assorbita
quando si utilizzano il
“Riscald.batteria trazione”
(P. 146), le funzioni dell’aria
condizionata (P. 168) o
l’impianto dell’aria condizio-
nata remoto (P. 538).
Il connettore di ricarica non è
collegato a fondo
Controllare lo stato di collegamento del connet-
tore di ricarica.
• Quando si collega il connettore di ricarica,
inserirlo saldamente finché non si avverte uno
scatto.
• Dopo aver collegato il connettore di ricarica,
controllare che la spia di ricarica sia accesa.
Se non è possibile eseguire la ricarica neanche
dopo aver eseguito le procedure corrette, far
controllare il veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso un’altra
officina di fiducia.
Il connettore di ricarica è stato
sbloccato durante la ricarica
Quando il connettore di ricarica viene sbloccato
durante la ricarica, la ricarica si interrompe. Per
proseguire la ricarica, ricollegare il connettore di
ricarica.

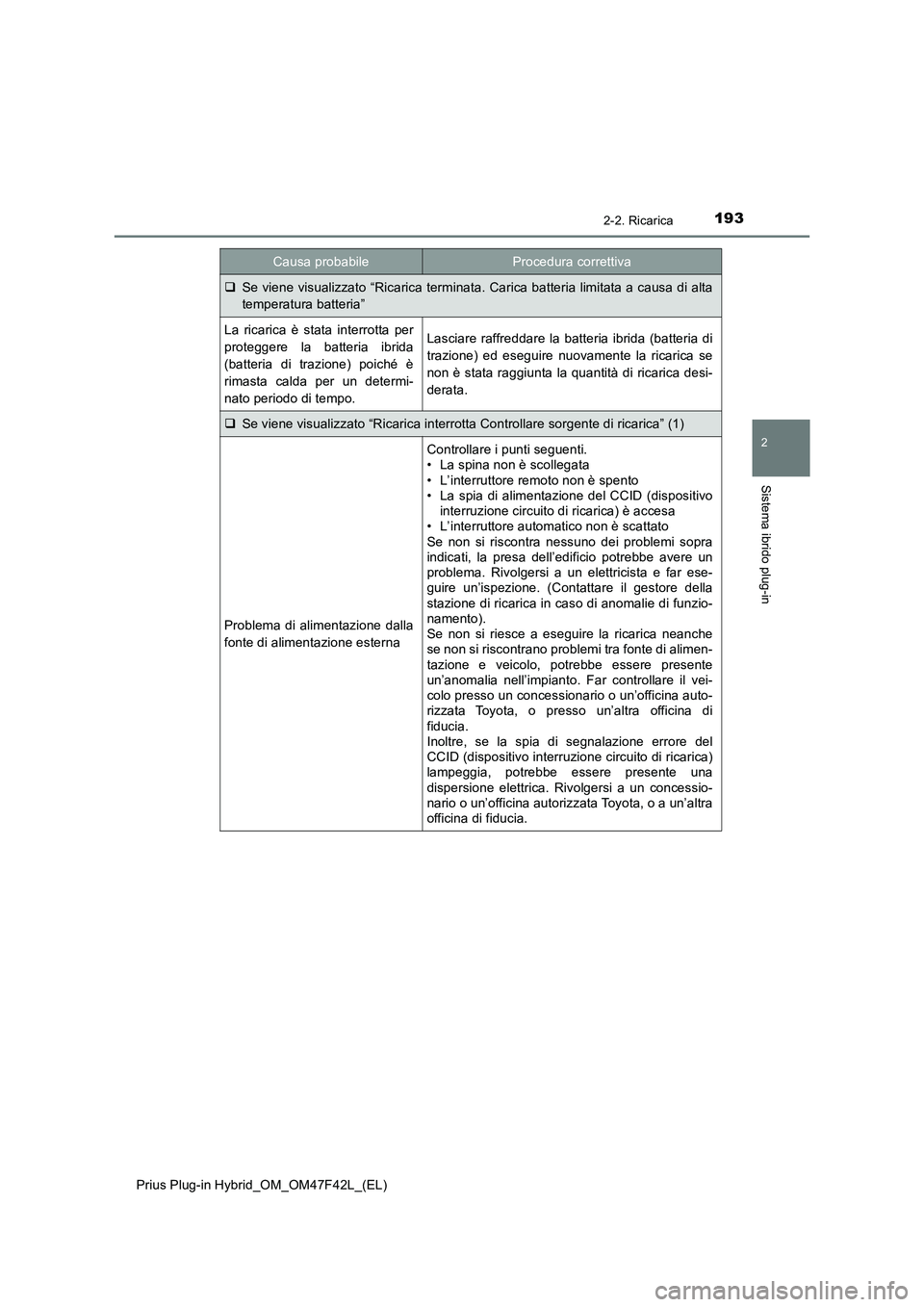

1932-2. Ricarica
2
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
Se viene visualizzato “Ricarica terminata. Carica batteria limitata a causa di alta
temperatura batteria”
La ricarica è stata interrotta per
proteggere la batteria ibrida
(batteria di trazione) poiché è
rimasta calda per un determi-
nato periodo di tempo.Lasciare raffreddare la batteria ibrida (batteria di
trazione) ed eseguire nuovamente la ricarica se
non è stata raggiunta la quantità di ricarica desi-
derata.
Se viene visualizzato “Ricarica interrotta Controllare sorgente di ricarica” (1)
Problema di alimentazione dalla
fonte di alimentazione esterna
Controllare i punti seguenti.
• La spina non è scollegata
• L’interruttore remoto non è spento
• La spia di alimentazione del CCID (dispositivo
interruzione circuito di ricarica) è accesa
• L’interruttore automatico non è scattato
Se non si riscontra nessuno dei problemi sopra
indicati, la presa dell’edificio potrebbe avere un
problema. Rivolgersi a un elettricista e far ese-
guire un’ispezione. (Contattare il gestore della
stazione di ricarica in caso di anomalie di funzio-
namento).
Se non si riesce a eseguire la ricarica neanche
se non si riscontrano problemi tra fonte di alimen-
tazione e veicolo, potrebbe essere presente
un’anomalia nell’impianto. Far controllare il vei-
colo presso un concessionario o un’officina auto-
rizzata Toyota, o presso un’altra officina di
fiducia.
Inoltre, se la spia di segnalazione errore del
CCID (dispositivo interruzione circuito di ricarica)
lampeggia, potrebbe essere presente una
dispersione elettrica. Rivolgersi a un concessio-
nario o un’officina autorizzata Toyota, o a un’altra
officina di fiducia.
Causa probabileProcedura correttiva

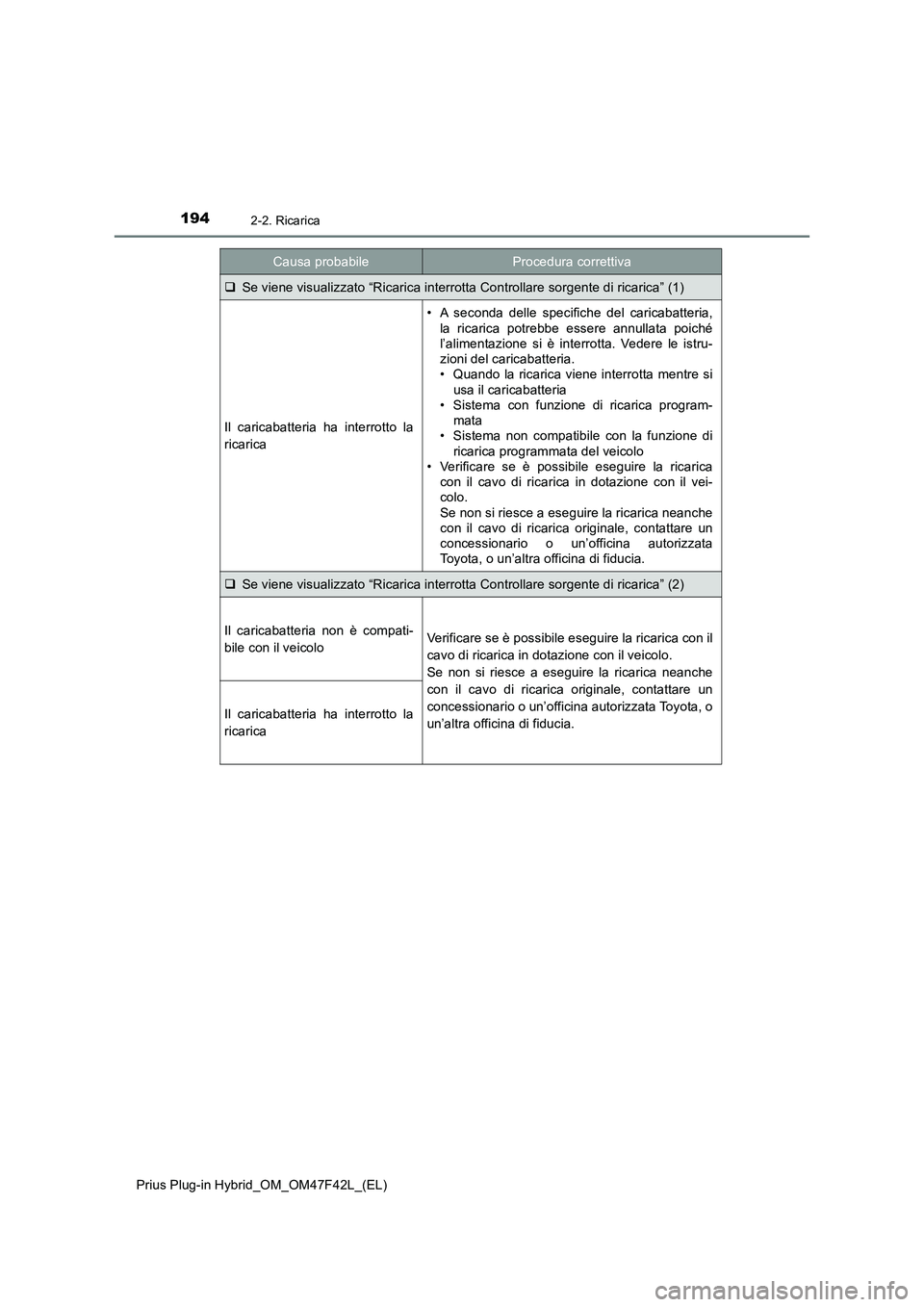

1942-2. Ricarica
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
Se viene visualizzato “Ricarica interrotta Controllare sorgente di ricarica” (1)
Il caricabatteria ha interrotto la
ricarica
• A seconda delle specifiche del caricabatteria,
la ricarica potrebbe essere annullata poiché
l’alimentazione si è interrotta. Vedere le istru-
zioni del caricabatteria.
• Quando la ricarica viene interrotta mentre si
usa il caricabatteria
• Sistema con funzione di ricarica program-
mata
• Sistema non compatibile con la funzione di
ricarica programmata del veicolo
• Verificare se è possibile eseguire la ricarica
con il cavo di ricarica in dotazione con il vei-
colo.
Se non si riesce a eseguire la ricarica neanche
con il cavo di ricarica originale, contattare un
concessionario o un’officina autorizzata
Toyota, o un’altra officina di fiducia.
Se viene visualizzato “Ricarica interrotta Controllare sorgente di ricarica” (2)
Il caricabatteria non è compati-
bile con il veicoloVerificare se è possibile eseguire la ricarica con il
cavo di ricarica in dotazione con il veicolo.
Se non si riesce a eseguire la ricarica neanche
con il cavo di ricarica originale, contattare un
concessionario o un’officina autorizzata Toyota, o
un’altra officina di fiducia.
Il caricabatteria ha interrotto la
ricarica
Causa probabileProcedura correttiva

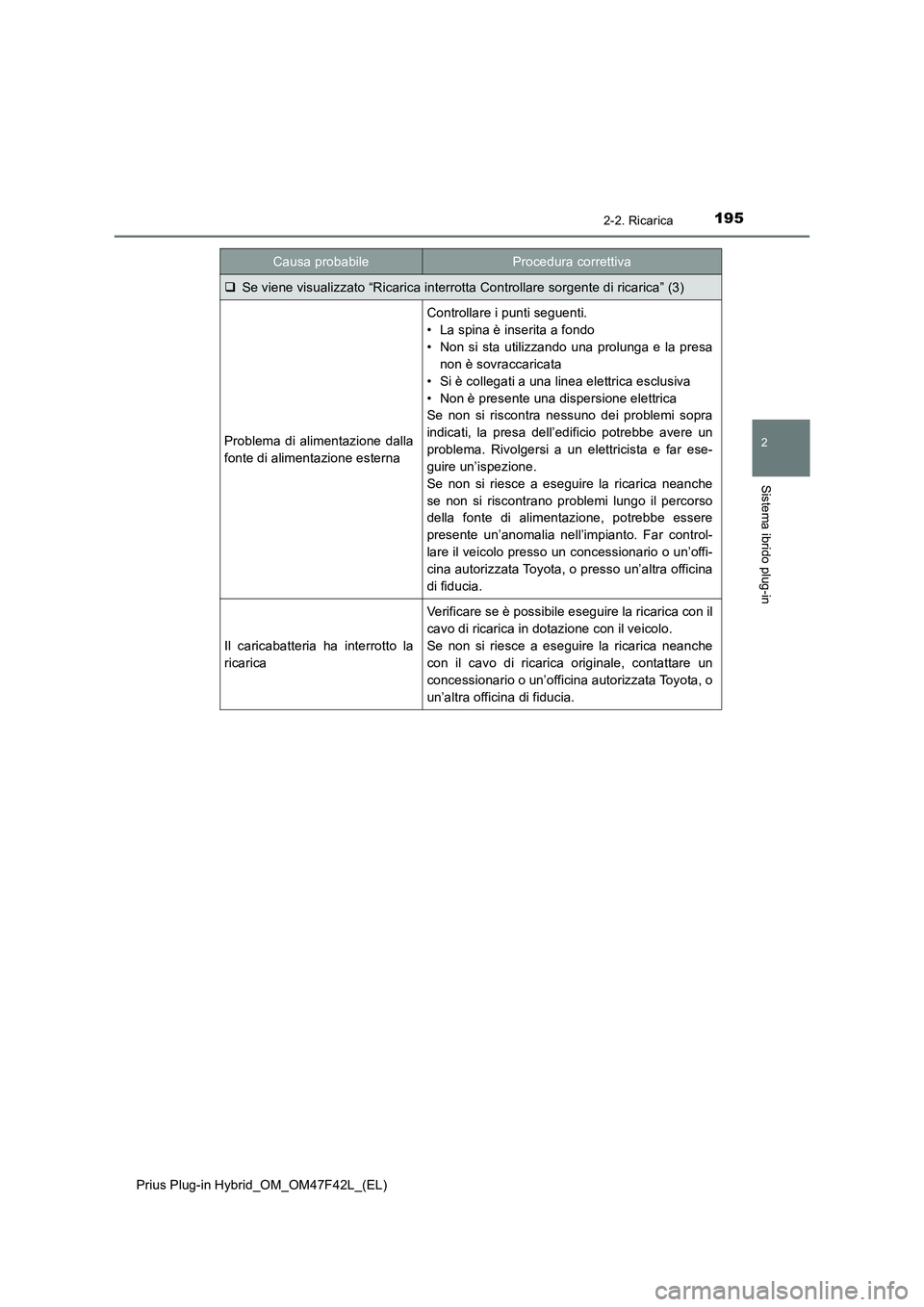

1952-2. Ricarica
2
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
Se viene visualizzato “Ricarica interrotta Controllare sorgente di ricarica” (3)
Problema di alimentazione dalla
fonte di alimentazione esterna
Controllare i punti seguenti.
• La spina è inserita a fondo
• Non si sta utilizzando una prolunga e la presa
non è sovraccaricata
• Si è collegati a una linea elettrica esclusiva
• Non è presente una dispersione elettrica
Se non si riscontra nessuno dei problemi sopra
indicati, la presa dell’edificio potrebbe avere un
problema. Rivolgersi a un elettricista e far ese-
guire un’ispezione.
Se non si riesce a eseguire la ricarica neanche
se non si riscontrano problemi lungo il percorso
della fonte di alimentazione, potrebbe essere
presente un’anomalia nell’impianto. Far control-
lare il veicolo presso un concessionario o un’offi-
cina autorizzata Toyota, o presso un’altra officina
di fiducia.
Il caricabatteria ha interrotto la
ricarica
Verificare se è possibile eseguire la ricarica con il
cavo di ricarica in dotazione con il veicolo.
Se non si riesce a eseguire la ricarica neanche
con il cavo di ricarica originale, contattare un
concessionario o un’officina autorizzata Toyota, o
un’altra officina di fiducia.
Causa probabileProcedura correttiva

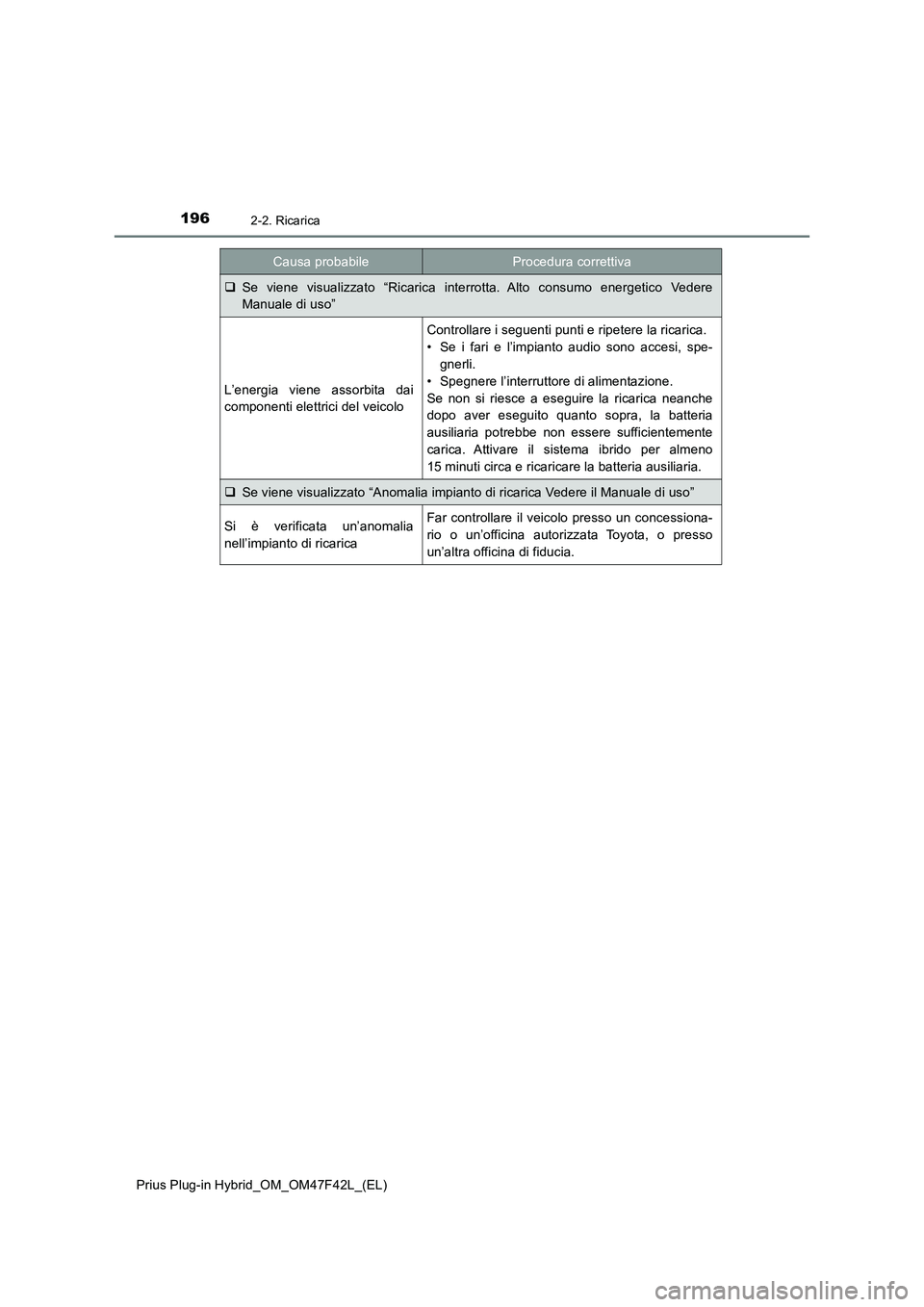

1962-2. Ricarica
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
Se viene visualizzato “Ricarica interrotta. Alto consumo energetico Vedere
Manuale di uso”
L’energia viene assorbita dai
componenti elettrici del veicolo
Controllare i seguenti punti e ripetere la ricarica.
• Se i fari e l’impianto audio sono accesi, spe-
gnerli.
• Spegnere l’interruttore di alimentazione.
Se non si riesce a eseguire la ricarica neanche
dopo aver eseguito quanto sopra, la batteria
ausiliaria potrebbe non essere sufficientemente
carica. Attivare il sistema ibrido per almeno
15 minuti circa e ricaricare la batteria ausiliaria.
Se viene visualizzato “Anomalia impianto di ricarica Vedere il Manuale di uso”
Si è verificata un’anomalia
nell’impianto di ricaricaFar controllare il veicolo presso un concessiona-
rio o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
Causa probabileProcedura correttiva

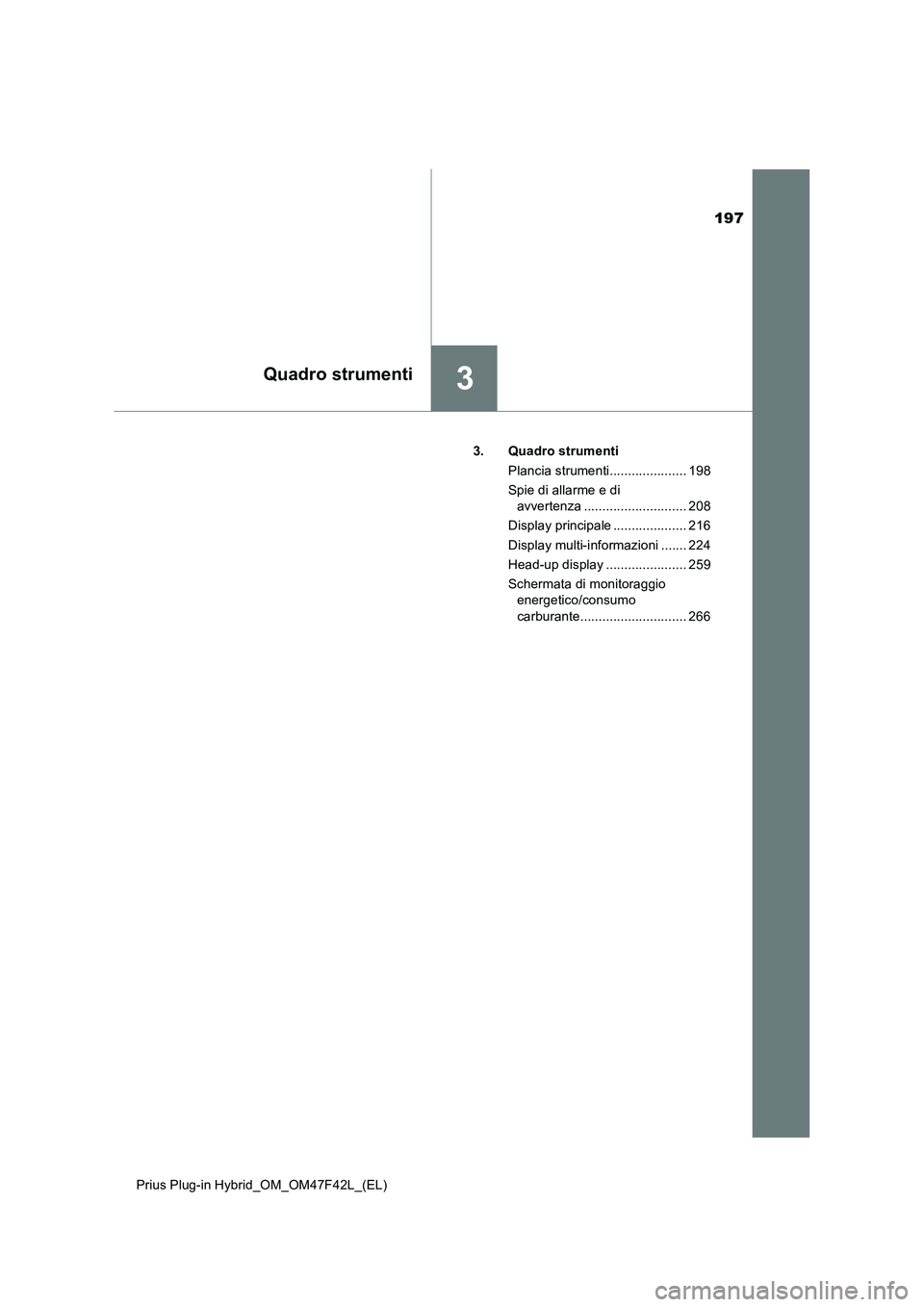

197
3Quadro strumenti
Prius Plug-in Hybrid_OM_OM47F42L_(EL)3. Quadro strumenti
Plancia strumenti..................... 198
Spie di allarme e di
avvertenza ............................ 208
Display principale .................... 216
Display multi-informazioni ....... 224
Head-up display ...................... 259
Schermata di monitoraggio
energetico/consumo
carburante............................. 266

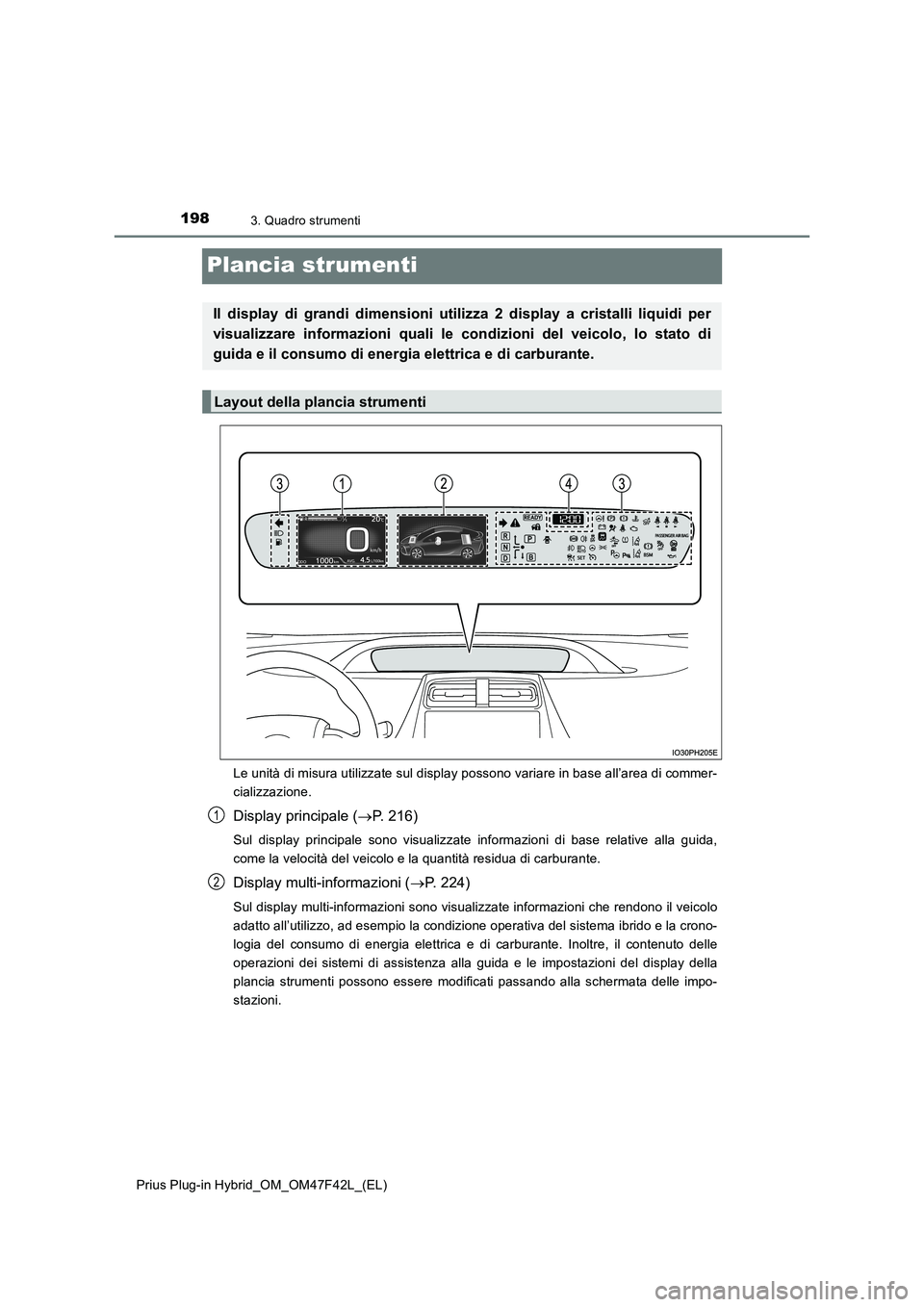

1983. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
Plancia strumenti
Le unità di misura utilizzate sul display possono variare in base all’area di commer-
cializzazione.
Display principale (P. 216)
Sul display principale sono visualizzate informazioni di base relative alla guida,
come la velocità del veicolo e la quantità residua di carburante.
Display multi-informazioni (P. 224)
Sul display multi-informazioni sono visualizzate informazioni che rendono il veicolo
adatto all’utilizzo, ad esempio la condizione operativa del sistema ibrido e la crono-
logia del consumo di energia elettrica e di carburante. Inoltre, il contenuto delle
operazioni dei sistemi di assistenza alla guida e le impostazioni del display della
plancia strumenti possono essere modificati passando alla schermata delle impo-
stazioni.
Il display di grandi dimensioni utilizza 2 display a cristalli liquidi per
visualizzare informazioni quali le condizioni del veicolo, lo stato di
guida e il consumo di energia elettrica e di carburante.
Layout della plancia strumenti
1
2
