TOYOTA PRIUS PLUG-IN HYBRID 2023 Manuel du propriétaire (in French)

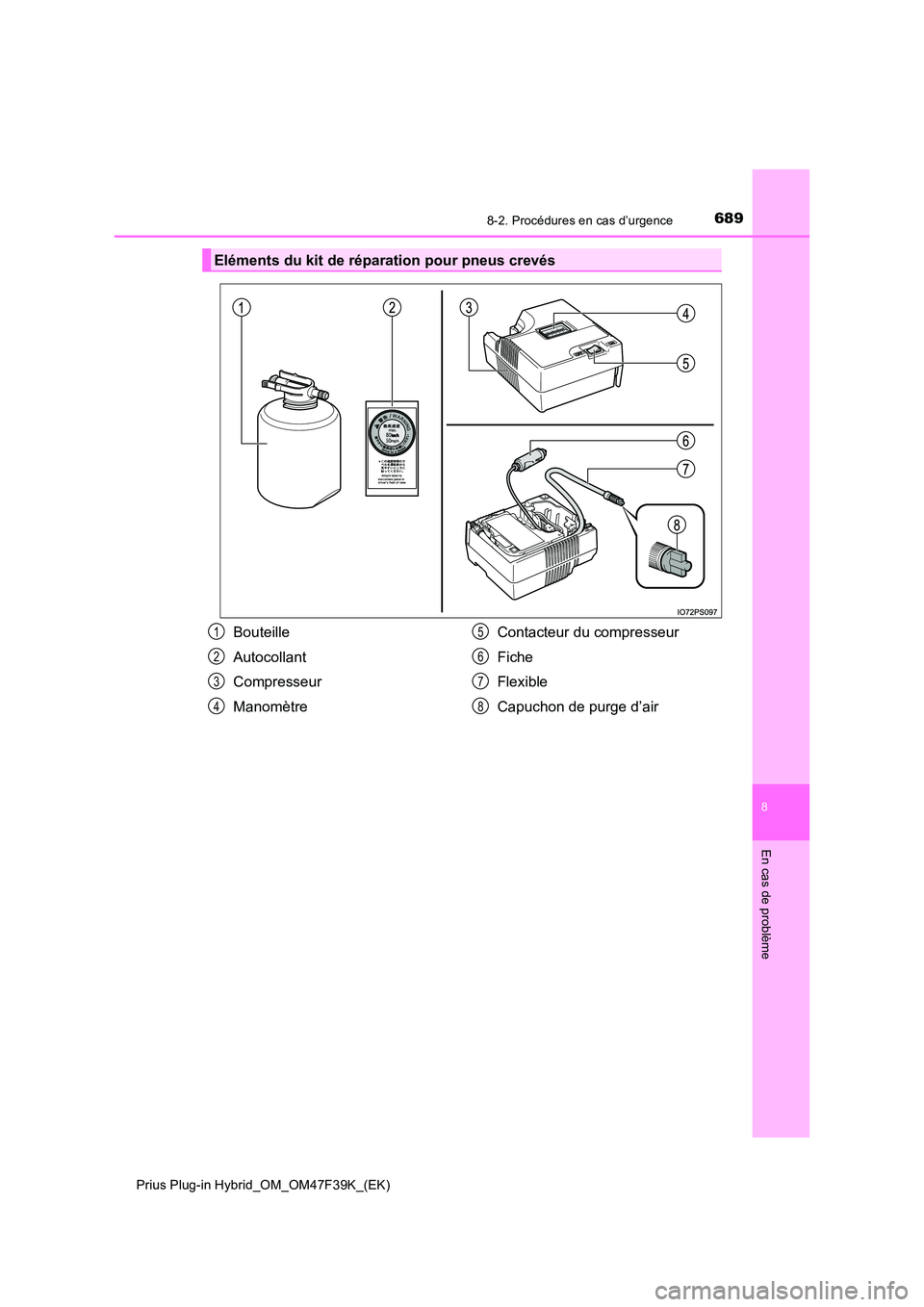

6898-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
8
En cas de problème
Eléments du kit de réparation pour pneus crevés
Bouteille
Autocollant
Compresseur
Manomètre
Contacteur du compresseur
Fiche
Flexible
Capuchon de purge d’air
1
2
3
4
5
6
7
8

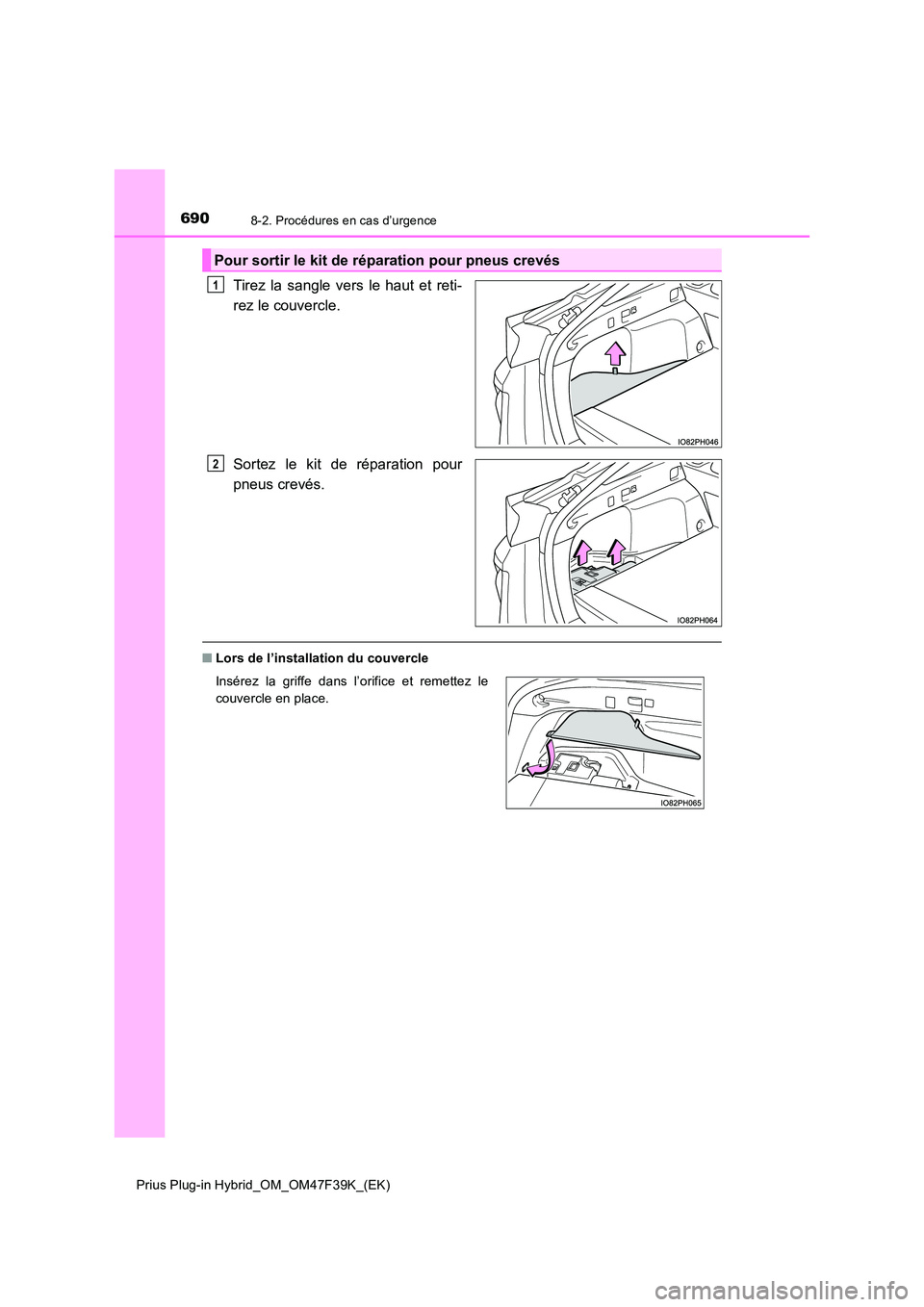

6908-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
Tirez la sangle vers le haut et reti-
rez le couvercle.
Sortez le kit de réparation pour
pneus crevés.
■ Lors de l’installation du couvercle
Pour sortir le kit de réparation pour pneus crevés
1
2
Insérez la griffe dans l’orifice et remettez le
couvercle en place.

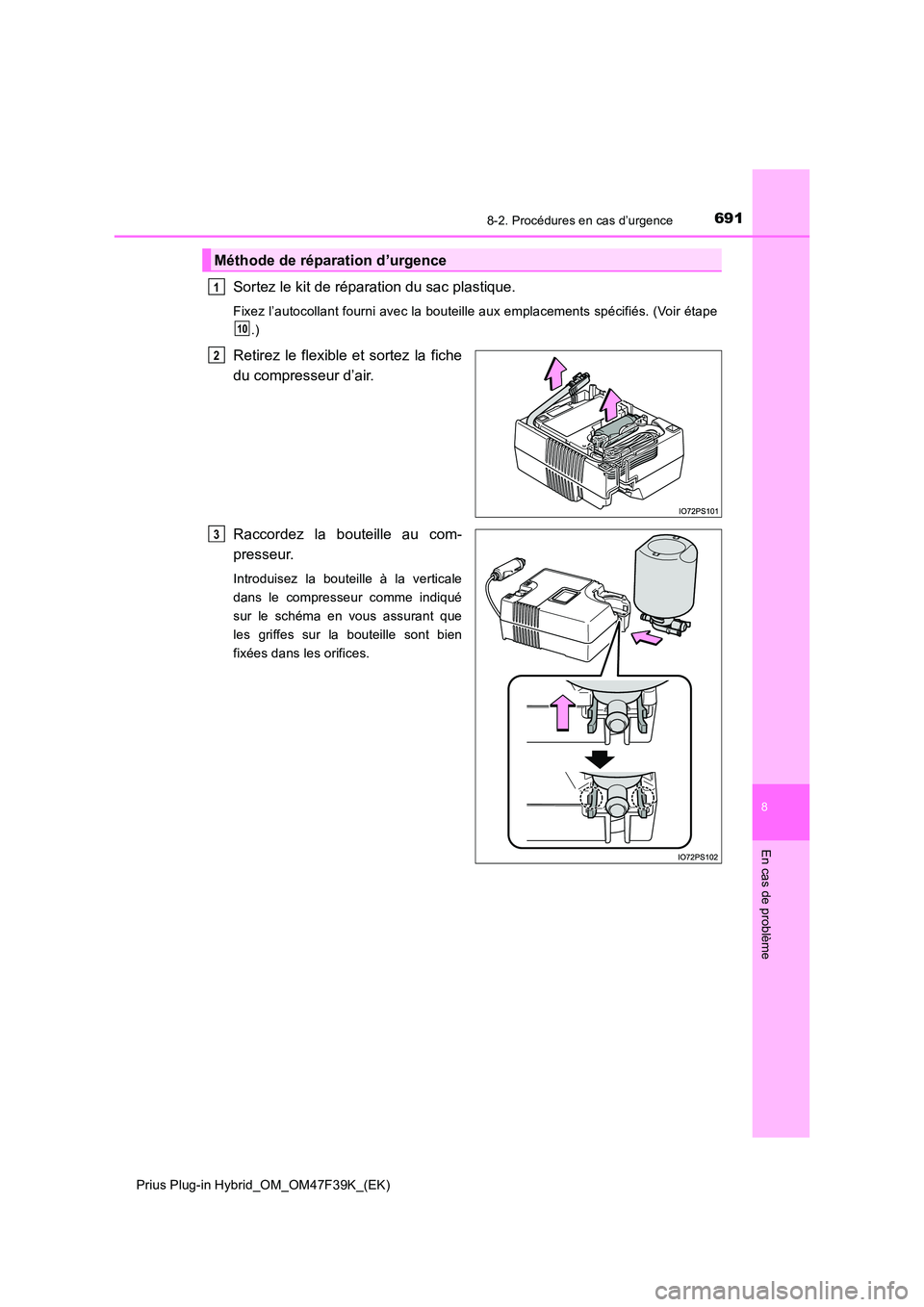

6918-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
8
En cas de problème
Sortez le kit de réparation du sac plastique.
Fixez l’autocollant fourni avec la bouteille aux emplacements spécifiés. (Voir étape
.)
Retirez le flexible et sortez la fiche
du compresseur d’air.
Raccordez la bouteille au com-
presseur.
Introduisez la bouteille à la verticale
dans le compresseur comme indiqué
sur le schéma en vous assurant que
les griffes sur la bouteille sont bien
fixées dans les orifices.
Méthode de réparation d’urgence
1
10
2
3

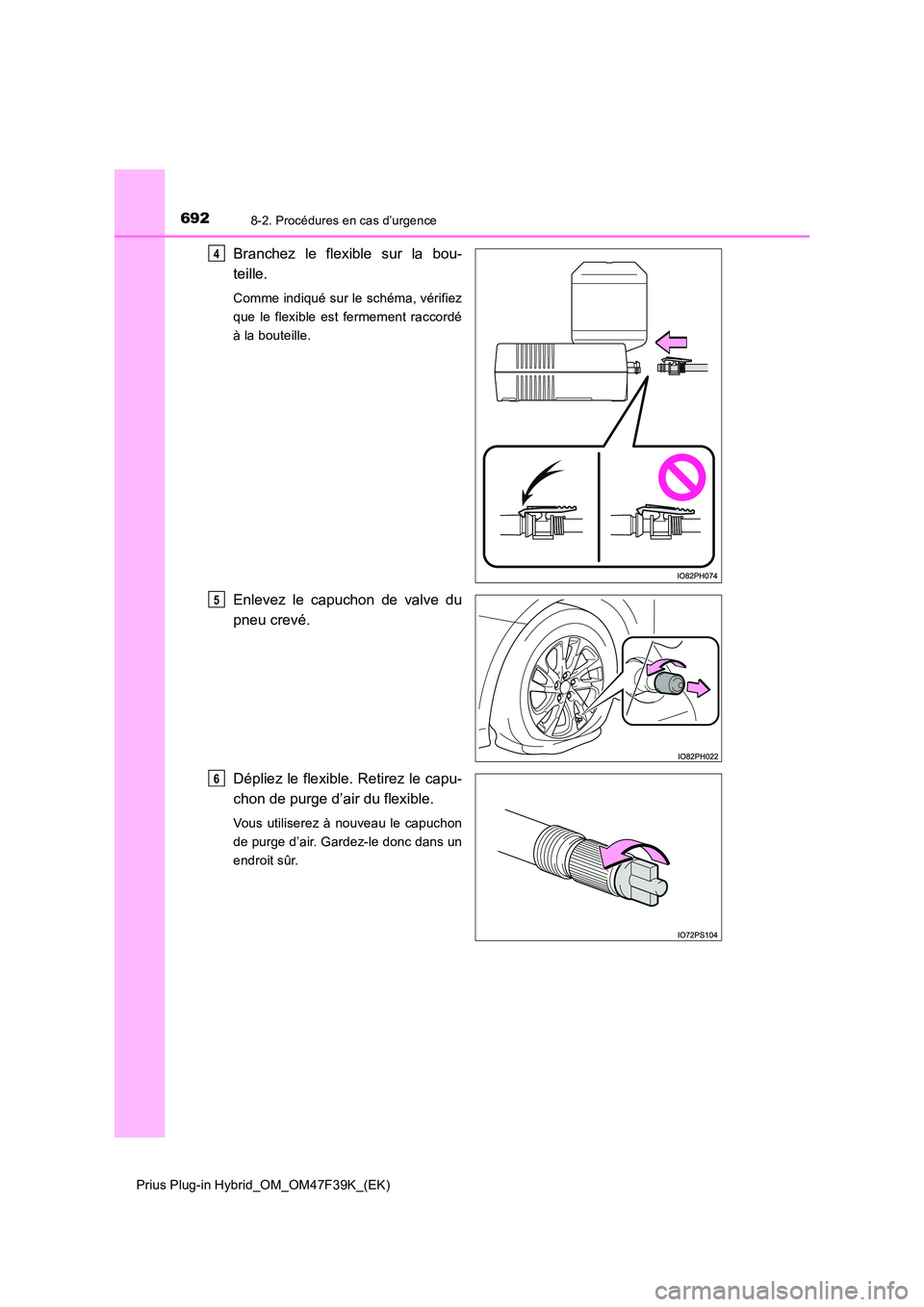

6928-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
Branchez le flexible sur la bou-
teille.
Comme indiqué sur le schéma, vérifiez
que le flexible est fermement raccordé
à la bouteille.
Enlevez le capuchon de valve du
pneu crevé.
Dépliez le flexible. Retirez le capu-
chon de purge d’air du flexible.
Vous utiliserez à nouveau le capuchon
de purge d’air. Gardez-le donc dans un
endroit sûr.
4
5
6

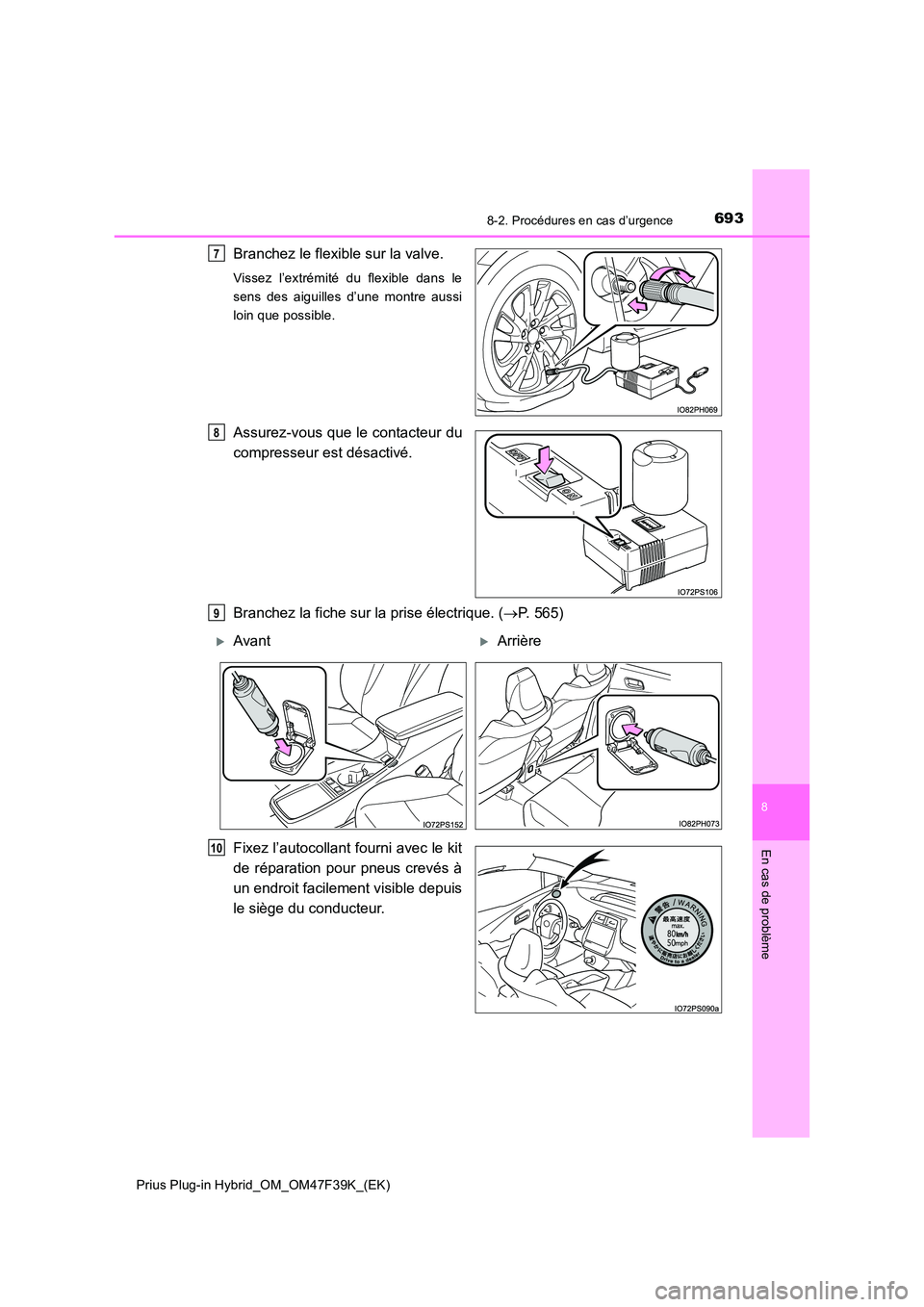

6938-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
8
En cas de problème
Branchez le flexible sur la valve.
Vissez l’extrémité du flexible dans le
sens des aiguilles d’une montre aussi
loin que possible.
Assurez-vous que le contacteur du
compresseur est désactivé.
Branchez la fiche sur la prise électrique. ( P. 565)
Fixez l’autocollant fourni avec le kit
de réparation pour pneus crevés à
un endroit facilement visible depuis
le siège du conducteur.
7
8
9
AvantArrière
10

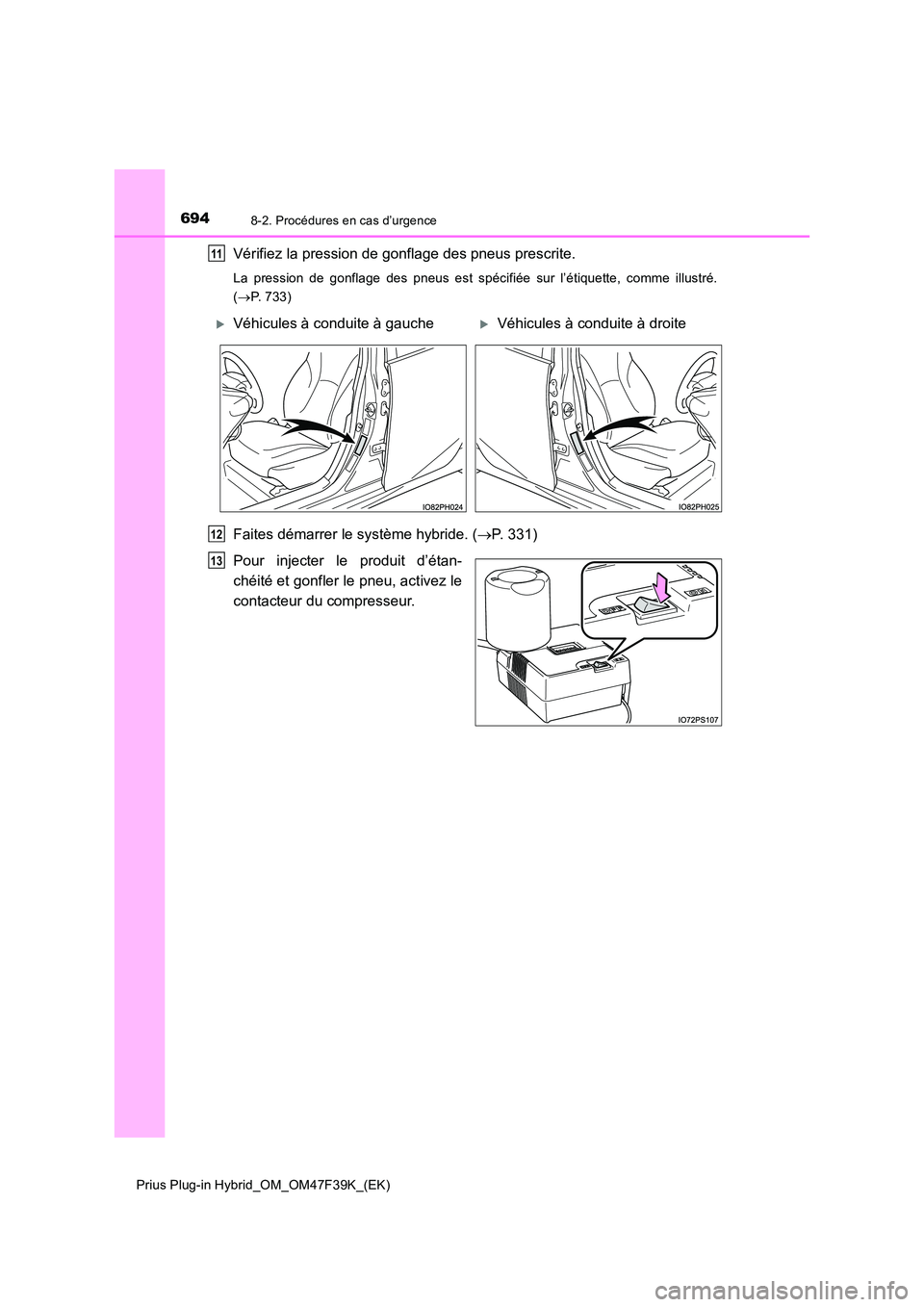

6948-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
Vérifiez la pression de gonflage des pneus prescrite.
La pression de gonflage des pneus est spécifiée sur l’étiquette, comme illustré.
( P. 733)
Faites démarrer le système hybride. (P. 331)
Pour injecter le produit d’étan-
chéité et gonfler le pneu, activez le
contacteur du compresseur.
11
Véhicules à conduite à gaucheVéhicules à conduite à droite
12
13

6958-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
8
En cas de problème
Gonflez le pneu jusqu’à ce que la pression prescrite soit atteinte.
Le produit d’étanchéité est alors
injecté, la pression montant jusqu’à
300 kPa (3,0 kgf/cm2 ou bar,
44 psi) ou 400 kPa (4,0 kgf/cm2 ou
bar, 58 psi), puis diminuant pro-
gressivement.
Le manomètre affiche la pres-
sion effective de gonflage des
pneus environ 1 à 5 minutes
après l’activation du contacteur.
Désactivez le contacteur du com-
presseur, puis vérifiez la pression
de gonflage des pneus.
Vérifiez et répétez la procédure de
gonflage jusqu’à atteindre la pres-
sion de gonflage de pneu spécifiée
en veillant à ne pas surgonfler le
pneu.
Le pneu peut être gonflé au bout de 5 à 20 minutes environ (en fonction de la
température extérieure). Si la pression de gonflage des pneus reste inférieure
au niveau prescrit après avoir gonflé le pneu pendant 25 minutes, cela signifie
que le pneu est trop endommagé pour pouvoir être réparé. Désactivez le
contacteur du compresseur et contactez un concessionnaire ou un réparateur
Toyota agréé ou tout autre réparateur qualifié.
Si la pression de gonflage du pneu dépasse la pression prescrite, faites sortir un
peu d’air afin d’atteindre la pression de gonflage de pneu prescrite.
( P. 698, 733)
Après avoir désactivé le contacteur du compresseur, retirez la fiche de la
prise électrique et débranchez le flexible de la valve du pneu.
Un peu de produit d’étanchéité risque de s’écouler lorsque le flexible est retiré.
Placez le capuchon de valve sur la valve de la roue réparée avec la
méthode d’urgence.
14
1
2
15
16

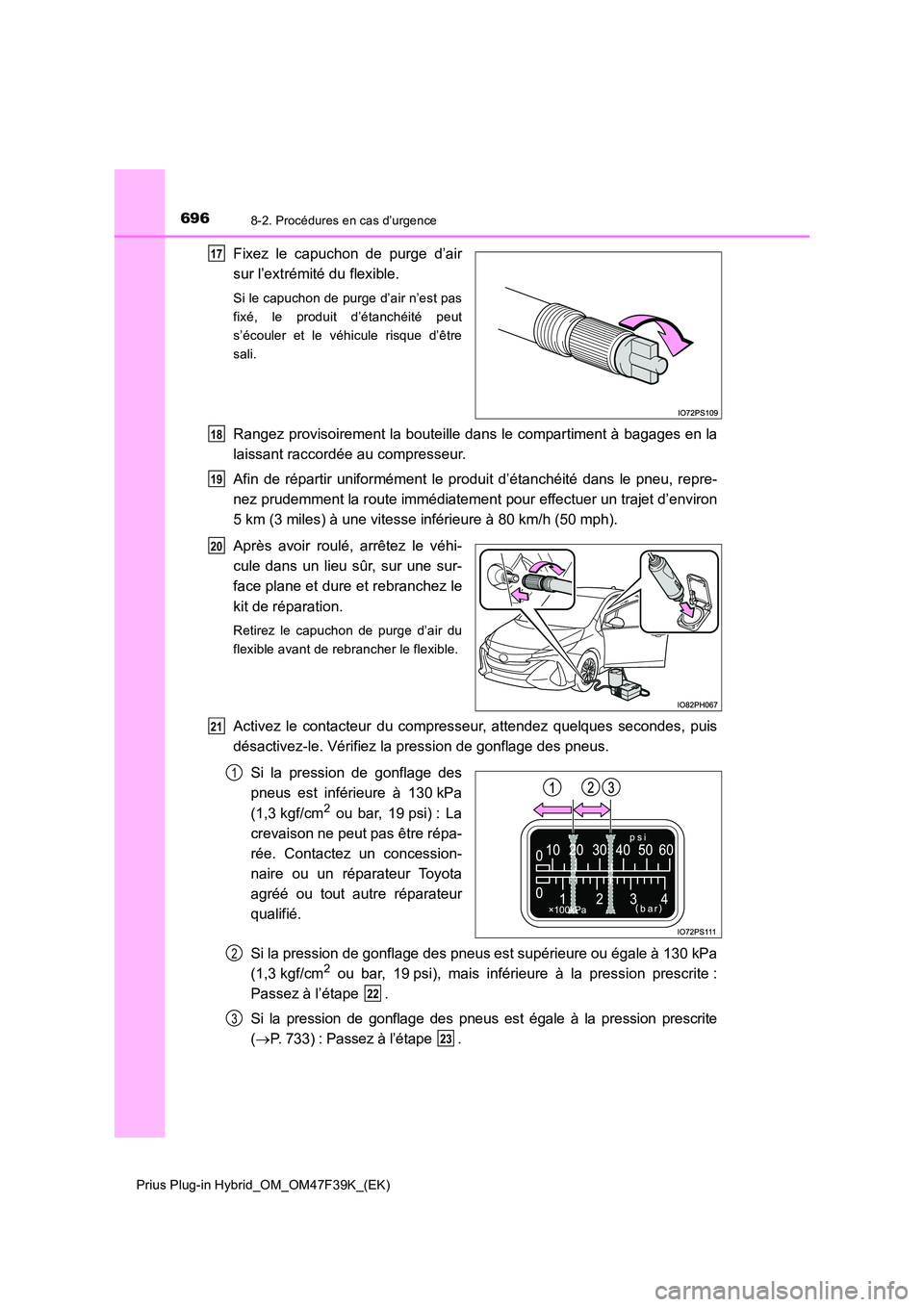

6968-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
Fixez le capuchon de purge d’air
sur l’extrémité du flexible.
Si le capuchon de purge d’air n’est pas
fixé, le produit d’étanchéité peut
s’écouler et le véhicule risque d’être
sali.
Rangez provisoirement la bouteille dans le compartiment à bagages en la
laissant raccordée au compresseur.
Afin de répartir uniformément le produit d’étanchéité dans le pneu, repre-
nez prudemment la route immédiatement pour effectuer un trajet d’environ
5 km (3 miles) à une vitesse inférieure à 80 km/h (50 mph).
Après avoir roulé, arrêtez le véhi-
cule dans un lieu sûr, sur une sur-
face plane et dure et rebranchez le
kit de réparation.
Retirez le capuchon de purge d’air du
flexible avant de rebrancher le flexible.
Activez le contacteur du compresseur, attendez quelques secondes, puis
désactivez-le. Vérifiez la pression de gonflage des pneus.
Si la pression de gonflage des
pneus est inférieure à 130 kPa
(1,3 kgf/cm2 ou bar, 19 psi) : La
crevaison ne peut pas être répa-
rée. Contactez un concession-
naire ou un réparateur Toyota
agréé ou tout autre réparateur
qualifié.
Si la pression de gonflage des pneus est supérieure ou égale à 130 kPa
(1,3 kgf/cm2 ou bar, 19 psi), mais inférieure à la pression prescrite :
Passez à l’étape .
Si la pression de gonflage des pneus est égale à la pression prescrite
( P. 733) : Passez à l’étape .
17
18
19
20
21
1
2
22
3
23

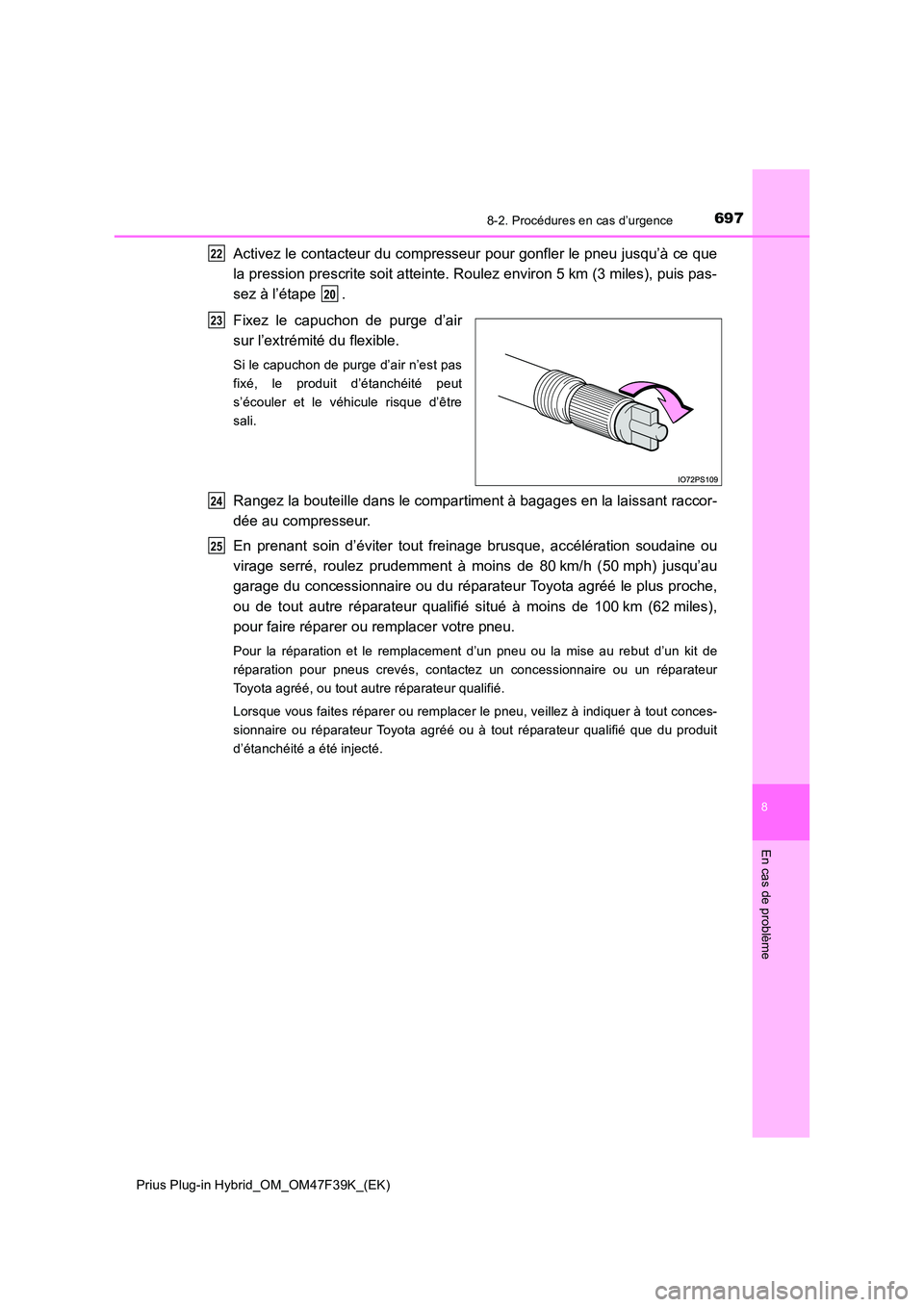

6978-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
8
En cas de problème
Activez le contacteur du compresseur pour gonfler le pneu jusqu’à ce que
la pression prescrite soit atteinte. Roulez environ 5 km (3 miles), puis pas-
sez à l’étape .
Fixez le capuchon de purge d’air
sur l’extrémité du flexible.
Si le capuchon de purge d’air n’est pas
fixé, le produit d’étanchéité peut
s’écouler et le véhicule risque d’être
sali.
Rangez la bouteille dans le compartiment à bagages en la laissant raccor-
dée au compresseur.
En prenant soin d’éviter tout freinage brusque, accélération soudaine ou
virage serré, roulez prudemment à moins de 80 km/h (50 mph) jusqu’au
garage du concessionnaire ou du réparateur Toyota agréé le plus proche,
ou de tout autre réparateur qualifié situé à moins de 100 km (62 miles),
pour faire réparer ou remplacer votre pneu.
Pour la réparation et le remplacement d’un pneu ou la mise au rebut d’un kit de
réparation pour pneus crevés, contactez un concessionnaire ou un réparateur
Toyota agréé, ou tout autre réparateur qualifié.
Lorsque vous faites réparer ou remplacer le pneu, veillez à indiquer à tout conces-
sionnaire ou réparateur Toyota agréé ou à tout réparateur qualifié que du produit
d’étanchéité a été injecté.
22
20
23
24
25

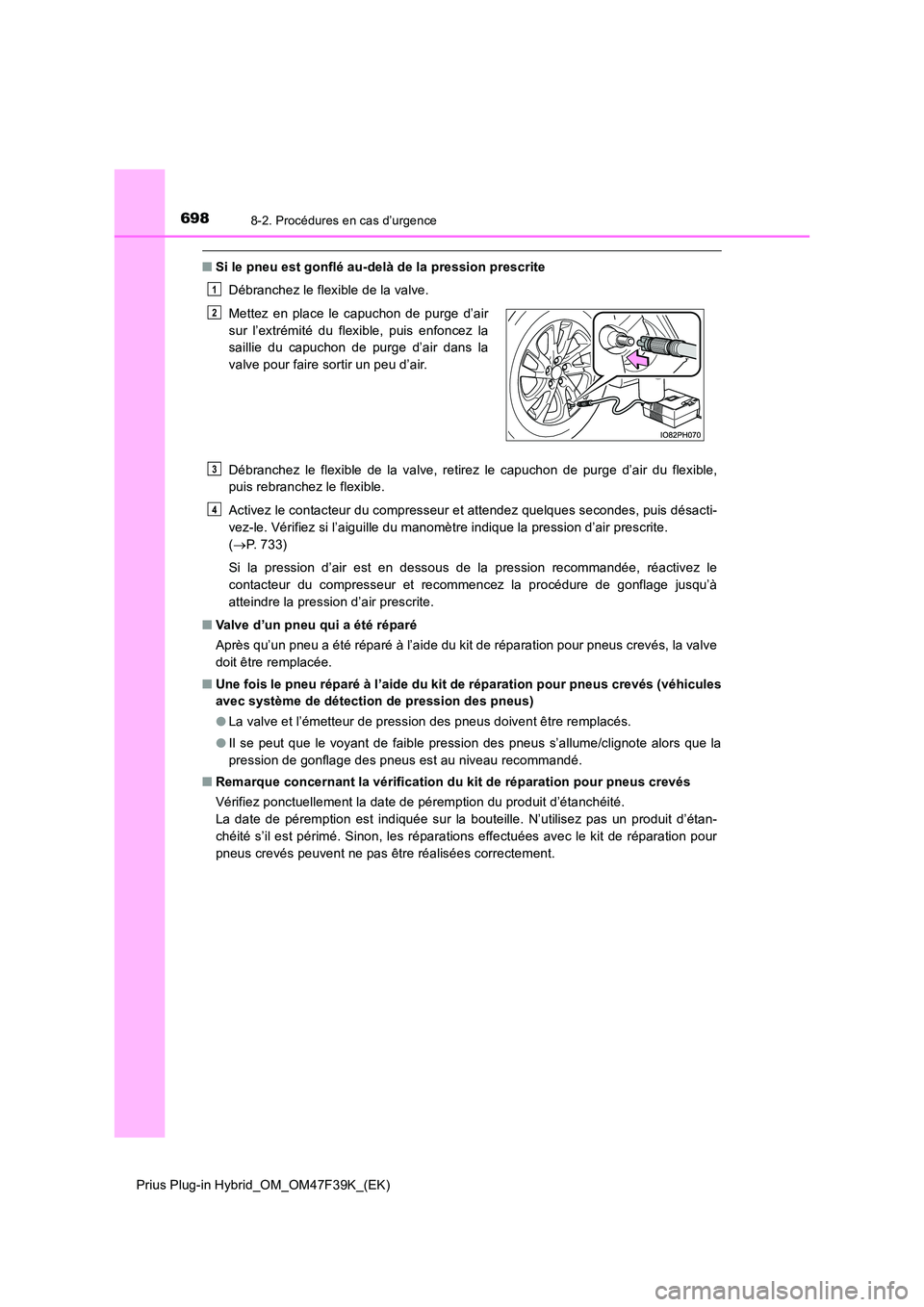

6988-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
■Si le pneu est gonflé au-delà de la pression prescrite
Débranchez le flexible de la valve.
Débranchez le flexible de la valve, retirez le capuchon de purge d’air du flexible,
puis rebranchez le flexible.
Activez le contacteur du compresseur et attendez quelques secondes, puis désacti-
vez-le. Vérifiez si l’aiguille du manomètre indique la pression d’air prescrite.
( P. 733)
Si la pression d’air est en dessous de la pression recommandée, réactivez le
contacteur du compresseur et recommencez la procédure de gonflage jusqu’à
atteindre la pression d’air prescrite.
■ Valve d’un pneu qui a été réparé
Après qu’un pneu a été réparé à l’aide du kit de réparation pour pneus crevés, la valve
doit être remplacée.
■ Une fois le pneu réparé à l’aide du kit de réparation pour pneus crevés (véhicules
avec système de détection de pression des pneus)
● La valve et l’émetteur de pression des pneus doivent être remplacés.
● Il se peut que le voyant de faible pression des pneus s’allume/clignote alors que la
pression de gonflage des pneus est au niveau recommandé.
■ Remarque concernant la vérification du kit de réparation pour pneus crevés
Vérifiez ponctuellement la date de péremption du produit d’étanchéité.
La date de péremption est indiquée sur la bouteille. N’utilisez pas un produit d’étan-
chéité s’il est périmé. Sinon, les réparations effectuées avec le kit de réparation pour
pneus crevés peuvent ne pas être réalisées correctement.
Mettez en place le capuchon de purge d’air
sur l’extrémité du flexible, puis enfoncez la
saillie du capuchon de purge d’air dans la
valve pour faire sortir un peu d’air.
1
2
3
4
