TOYOTA PRIUS PLUG-IN HYBRID 2023 Manuel du propriétaire (in French)

7198-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
8
En cas de problème
Après avoir arrêté le système hybride et avoir patienté au moins
5 minutes, faites à nouveau démarrer le système hybride et vérifiez si le
message “Surchauffe du système hybride.” s’affiche sur l’écran multi-
fonction.
Si le message ne disparaît pas :
Arrêtez le système hybride et contactez un concessionnaire ou un répa-
rateur Toyota agréé, ou tout autre réparateur qualifié.
Si le message ne s’affiche pas :
La température du système hybride est redescendue et le véhicule peut
rouler normalement.
Cependant, si le message réapparaît fréquemment, contactez un concession-
naire ou un réparateur Toyota agréé, ou tout autre réparateur qualifié.
AVERTISSEMENT
■ Pour éviter un accident ou des blessures lorsque vous regardez sous le capot
du véhicule
Respectez les mesures de précaution suivantes.
Dans le cas contraire, vous courez un risque de blessures graves, comme des brû-
lures.
● Si de la vapeur semble venir de sous le capot, n’ouvrez pas le capot tant que la
vapeur ne s’est pas dissipée. Le compartiment moteur peut être très chaud.
● Une fois le système hybride désactivé, vérifiez si “Accessoire”, “Contact mis” ou
l’affichage des kilomètres ( P. 217) sur l’affichage principal et le témoin “READY”
sont éteints.
Lorsque le système hybride fonctionne, le moteur à essence peut démarrer auto-
matiquement ou les ventilateurs de refroidissement peuvent fonctionner soudaine-
ment, même si le moteur à essence s’arrête. Ne touchez pas les pièces rotatives
telles que le ventilateur, et ne vous en approchez pas, car vous risquez de vous
coincer les doigts ou les vêtements (cravate, écharpe ou cache-nez en particulier)
et de vous blesser grièvement.
● Ne desserrez pas le bouchon du réservoir de liquide de refroidissement lorsque le
système hybride et le radiateur sont chauds.
Il pourrait y avoir des projections de vapeur ou de liquide de refroidissement brû-
lant.
6

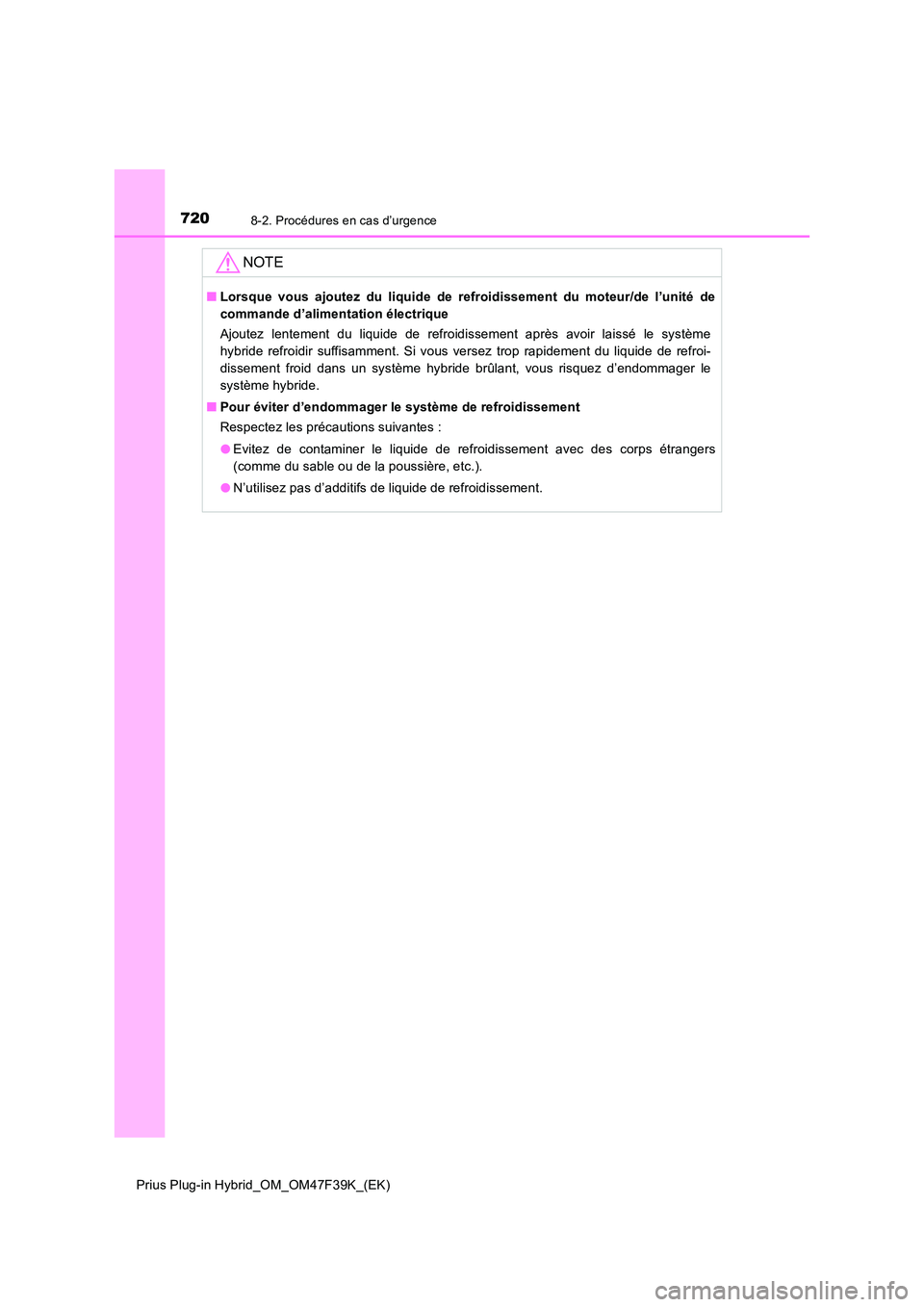

7208-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
NOTE
■Lorsque vous ajoutez du liquide de refroidissement du moteur/de l’unité de
commande d’alimentation électrique
Ajoutez lentement du liquide de refroidissement après avoir laissé le système
hybride refroidir suffisamment. Si vous versez trop rapidement du liquide de refroi-
dissement froid dans un système hybride brûlant, vous risquez d’endommager le
système hybride.
■ Pour éviter d’endommager le système de refroidissement
Respectez les précautions suivantes :
● Evitez de contaminer le liquide de refroidissement avec des corps étrangers
(comme du sable ou de la poussière, etc.).
● N’utilisez pas d’additifs de liquide de refroidissement.

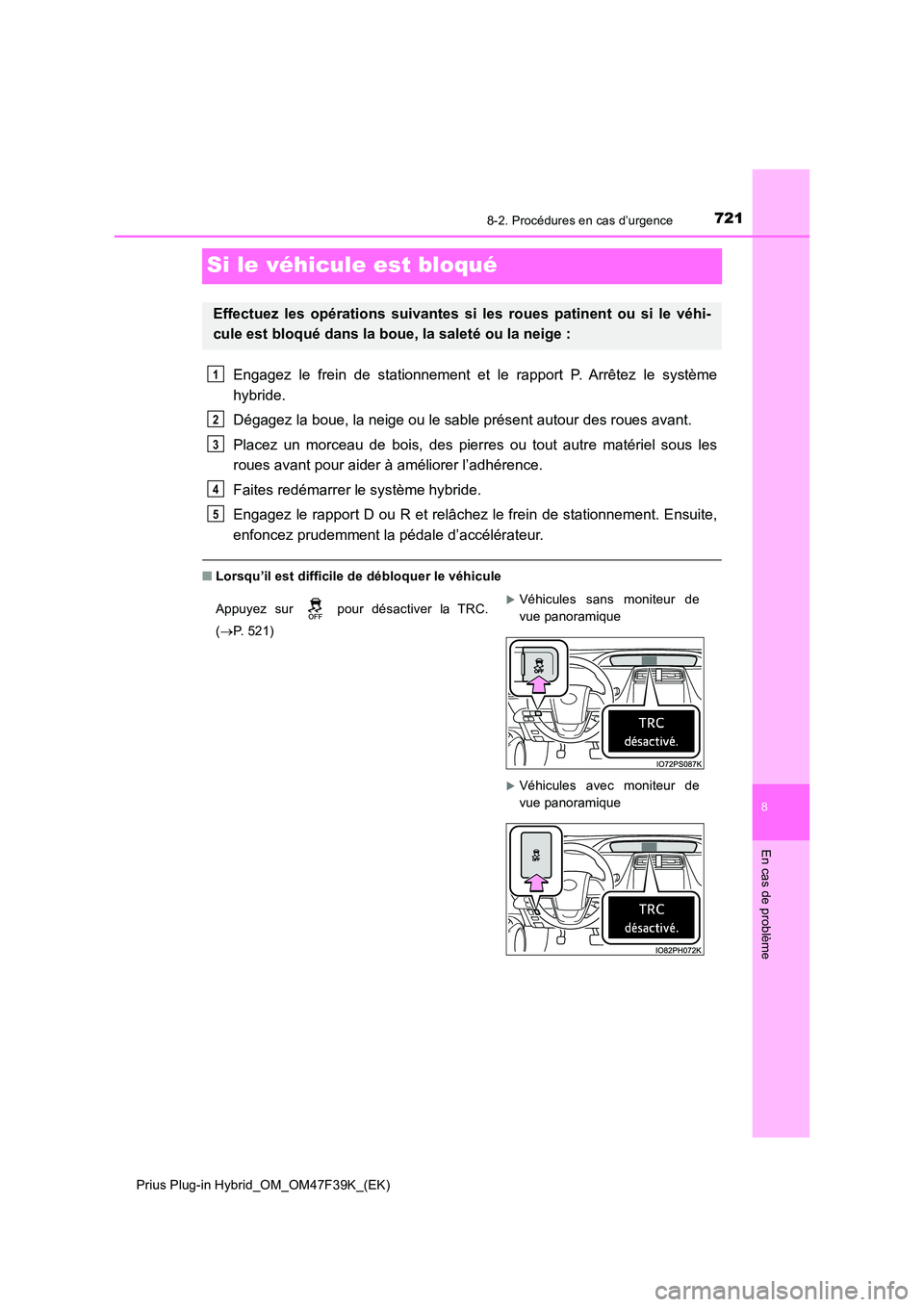

7218-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
8
En cas de problème
Si le véhicule est bloqué
Engagez le frein de stationnement et le rapport P. Arrêtez le système
hybride.
Dégagez la boue, la neige ou le sable présent autour des roues avant.
Placez un morceau de bois, des pierres ou tout autre matériel sous les
roues avant pour aider à améliorer l’adhérence.
Faites redémarrer le système hybride.
Engagez le rapport D ou R et relâchez le frein de stationnement. Ensuite,
enfoncez prudemment la pédale d’accélérateur.
■ Lorsqu’il est difficile de débloquer le véhicule
Effectuez les opérations suivantes si les roues patinent ou si le véhi-
cule est bloqué dans la boue, la saleté ou la neige :
Appuyez sur pour désactiver la TRC.
( P. 5 2 1 )
Véhicules sans moniteur de
vue panoramique
Véhicules avec moniteur de
vue panoramique
1
2
3
4
5

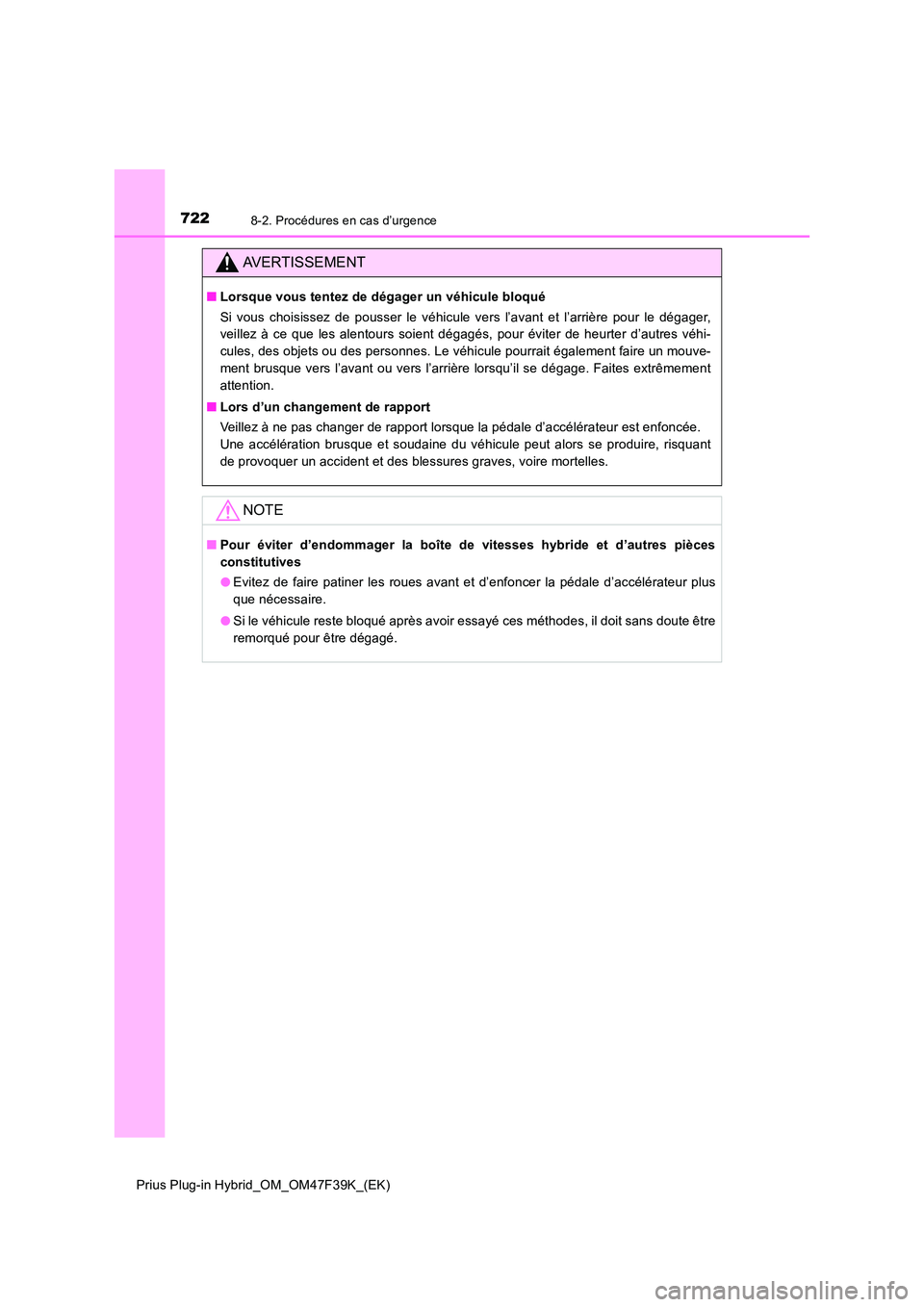

7228-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
AVERTISSEMENT
■Lorsque vous tentez de dégager un véhicule bloqué
Si vous choisissez de pousser le véhicule vers l’avant et l’arrière pour le dégager,
veillez à ce que les alentours soient dégagés, pour éviter de heurter d’autres véhi-
cules, des objets ou des personnes. Le véhicule pourrait également faire un mouve-
ment brusque vers l’avant ou vers l’arrière lorsqu’il se dégage. Faites extrêmement
attention.
■ Lors d’un changement de rapport
Veillez à ne pas changer de rapport lorsque la pédale d’accélérateur est enfoncée.
Une accélération brusque et soudaine du véhicule peut alors se produire, risquant
de provoquer un accident et des blessures graves, voire mortelles.
NOTE
■ Pour éviter d’endommager la boîte de vitesses hybride et d’autres pièces
constitutives
● Evitez de faire patiner les roues avant et d’enfoncer la pédale d’accélérateur plus
que nécessaire.
● Si le véhicule reste bloqué après avoir essayé ces méthodes, il doit sans doute être
remorqué pour être dégagé.

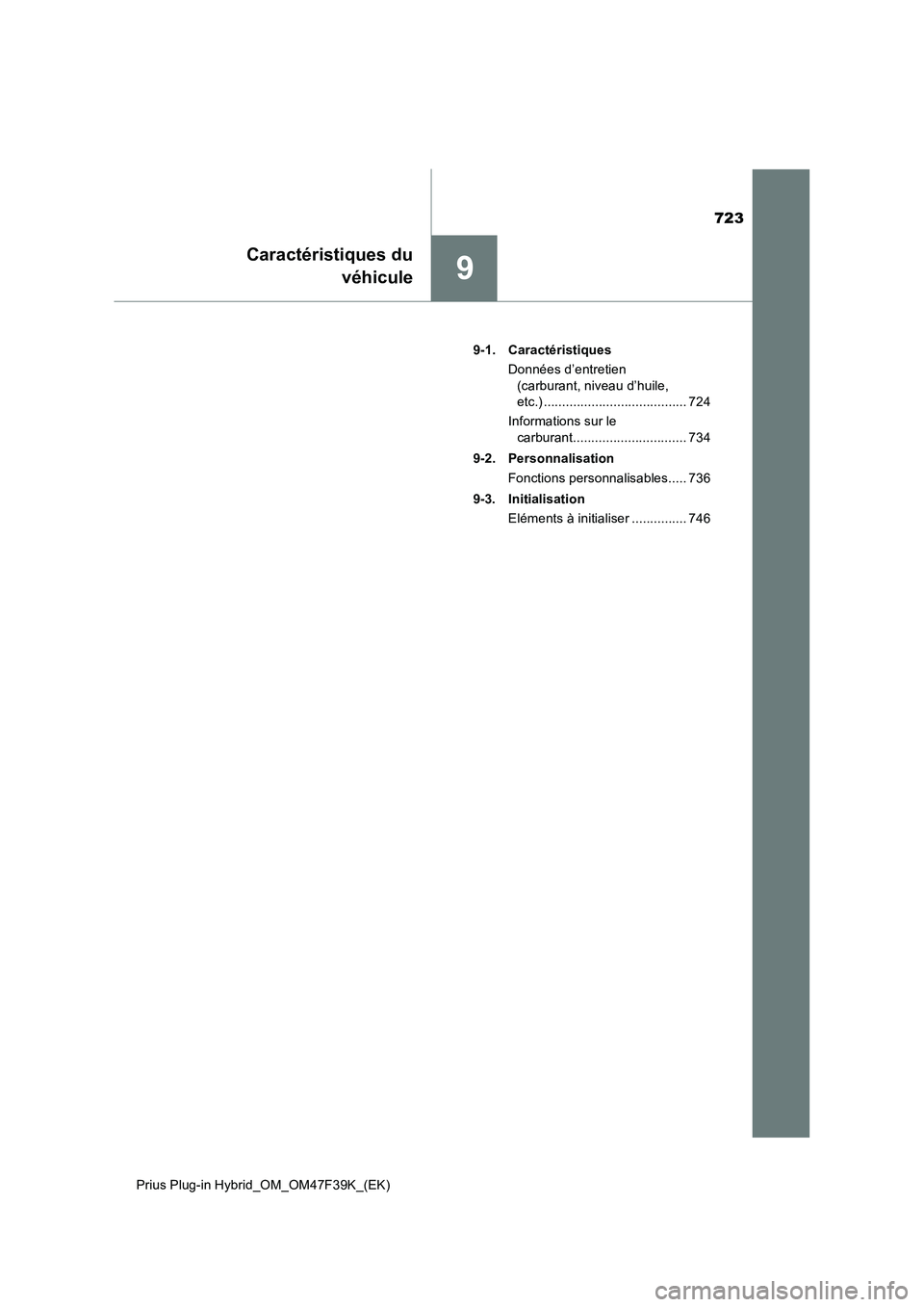

723
9
Caractéristiques du
véhicule
Prius Plug-in Hybrid_OM_OM47F39K_(EK)9-1. Caractéristiques
Données d’entretien
(carburant, niveau d’huile,
etc.) ....................................... 724
Informations sur le
carburant............................... 734
9-2. Personnalisation
Fonctions personnalisables..... 736
9-3. Initialisation
Eléments à initialiser ............... 746

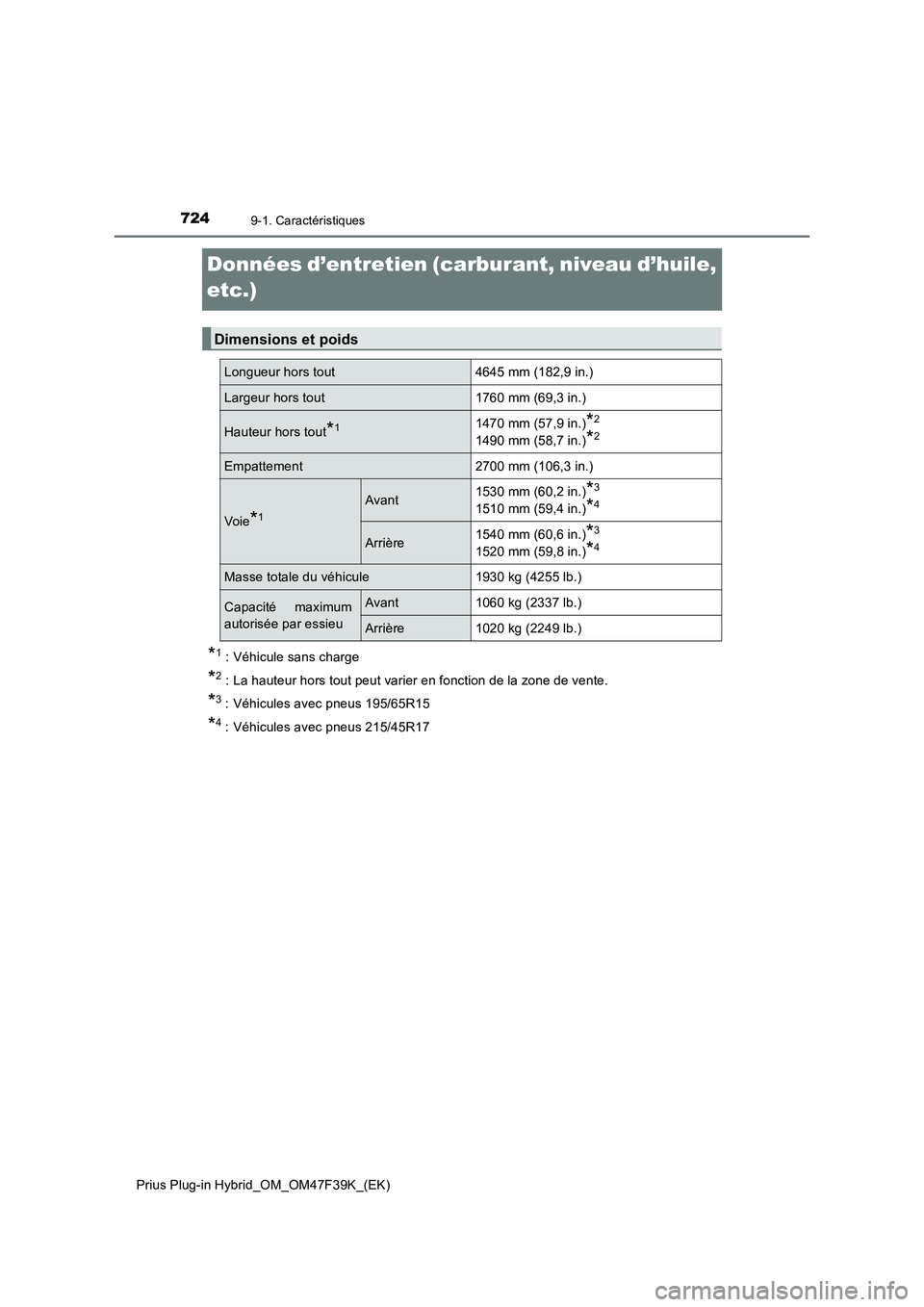

7249-1. Caractéristiques
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
Données d’entretien (carburant, niveau d’huile,
etc.)
*
1 : Véhicule sans charge
*2 : La hauteur hors tout peut varier en fonction de la zone de vente.
*3: Véhicules avec pneus 195/65R15
*4: Véhicules avec pneus 215/45R17
Dimensions et poids
Longueur hors tout4645 mm (182,9 in.)
Largeur hors tout1760 mm (69,3 in.)
Hauteur hors tout*11470 mm (57,9 in.)*2
1490 mm (58,7 in.)*2
Empattement2700 mm (106,3 in.)
Voie*1
Avant1530 mm (60,2 in.)*3
1510 mm (59,4 in.)*4
Arrière1540 mm (60,6 in.)*3
1520 mm (59,8 in.)*4
Masse totale du véhicule1930 kg (4255 lb.)
Capacité maximum
autorisée par essieuAvant1060 kg (2337 lb.)
Arrière1020 kg (2249 lb.)

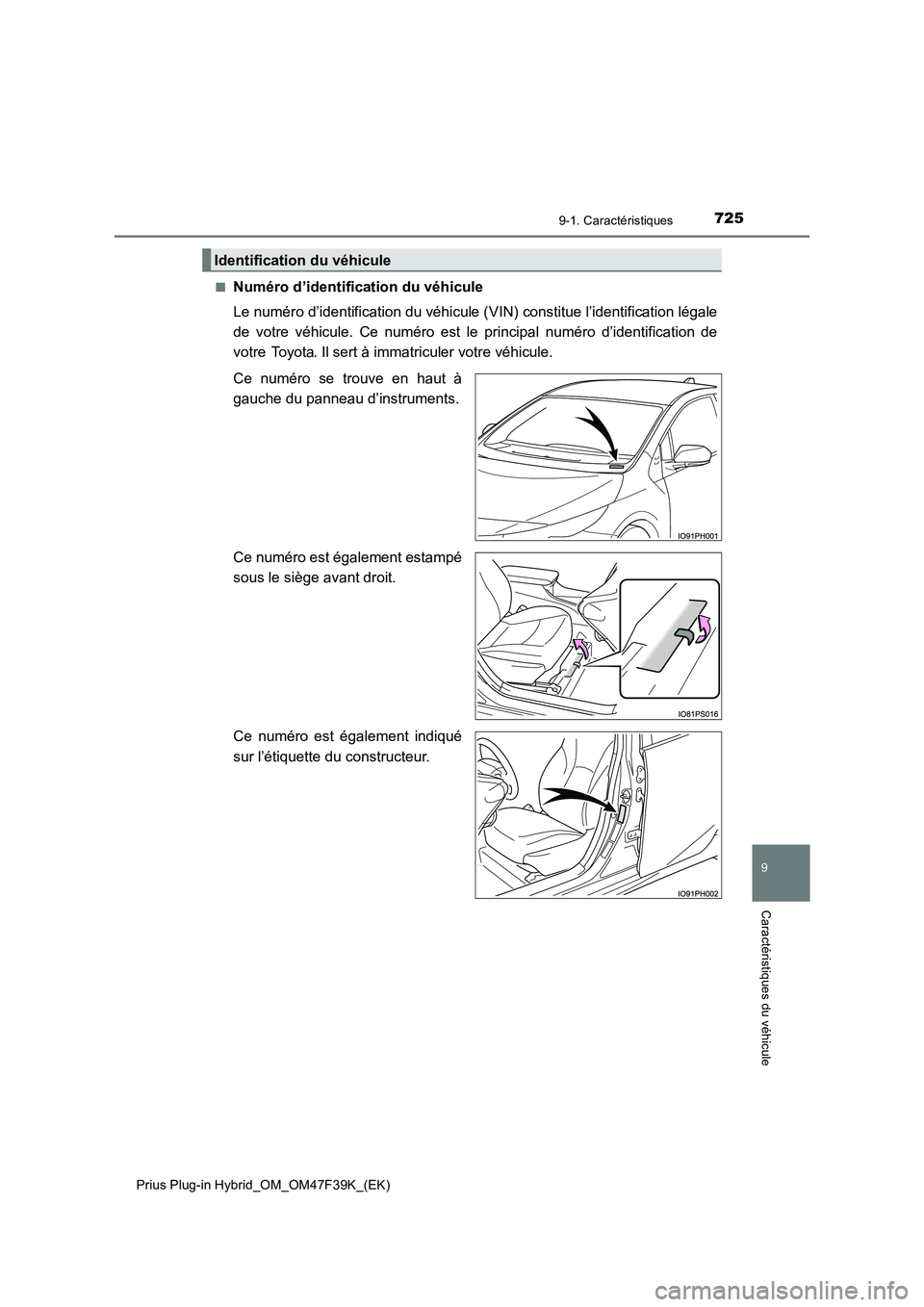

7259-1. Caractéristiques
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
9
Caractéristiques du véhicule
■Numéro d’identification du véhicule
Le numéro d’identification du véhicule (V IN) constitue l’identification légale
de votre véhicule. Ce numéro est le principal numéro d’identification de
votre Toyota. Il sert à immatriculer votre véhicule.
Ce numéro se trouve en haut à
gauche du panneau d’instruments.
Ce numéro est également estampé
sous le siège avant droit.
Ce numéro est également indiqué
sur l’étiquette du constructeur.
Identification du véhicule

7269-1. Caractéristiques
Prius Plug-in Hybrid_OM_OM47F39K_(EK)

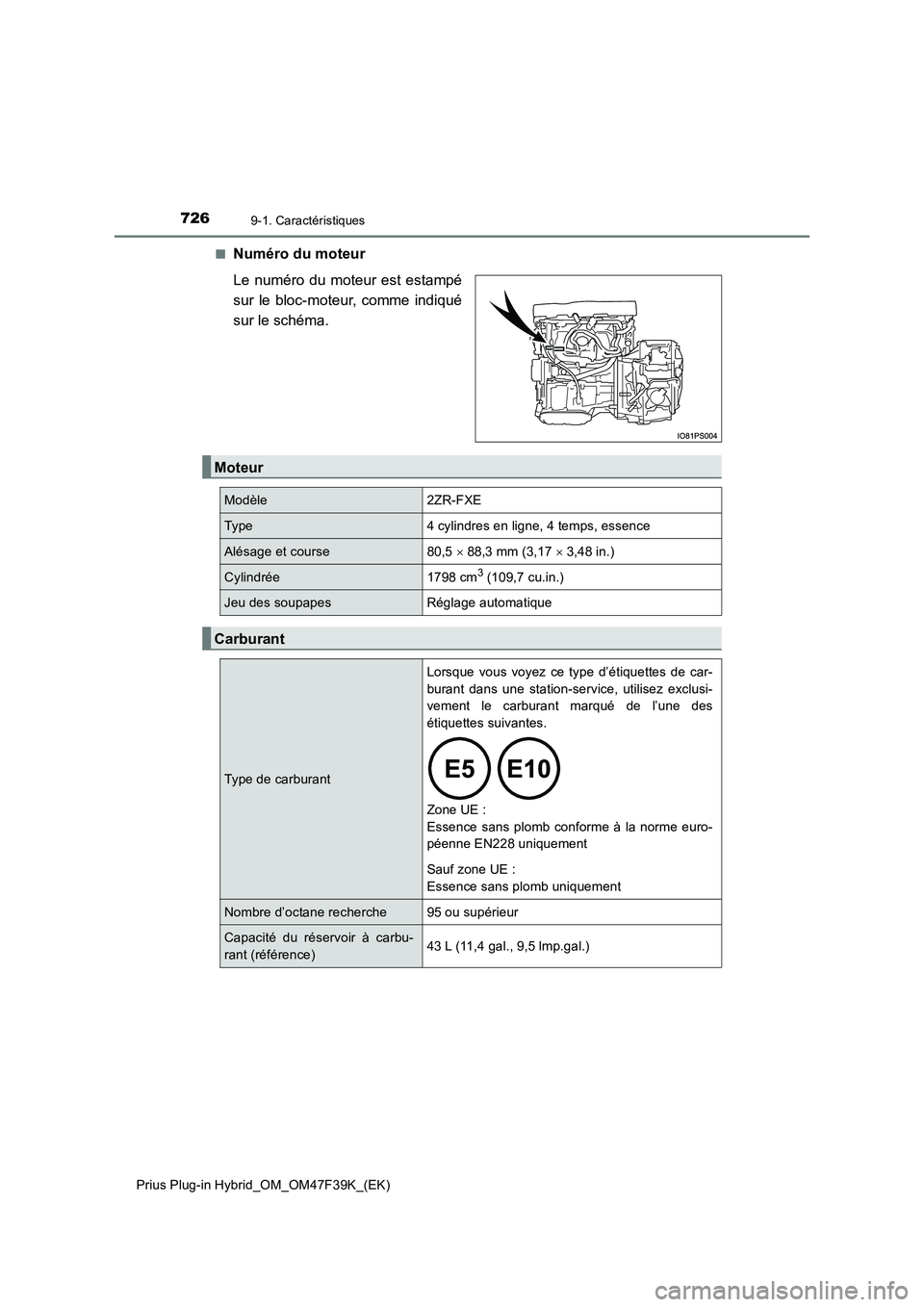

■Numéro du moteur
Le numéro du moteur est estampé
sur le bloc-moteur, comme indiqué
sur le schéma.
Moteur
Modèle2ZR-FXE
Type4 cylindres en ligne, 4 temps, essence
Alésage et course80,5  88,3 mm (3,17  3,48 in.)
Cylindrée1798 cm3 (109,7 cu.in.)
Jeu des soupapesRéglage automatique
Carburant
Type de carburant
Lorsque vous voyez ce type d’étiquettes de car-
burant dans une station-service, utilisez exclusi-
vement le carburant marqué de l’une des
étiquettes suivantes.

Zone UE :
Essence sans plomb conforme à la norme euro-
péenne EN228 uniquement
Sauf zone UE :
Essence sans plomb uniquement
Nombre d’octane recherche95 ou supérieur
Capacité du réservoir à carbu-
rant (référence)43 L (11,4 gal., 9,5 lmp.gal.)

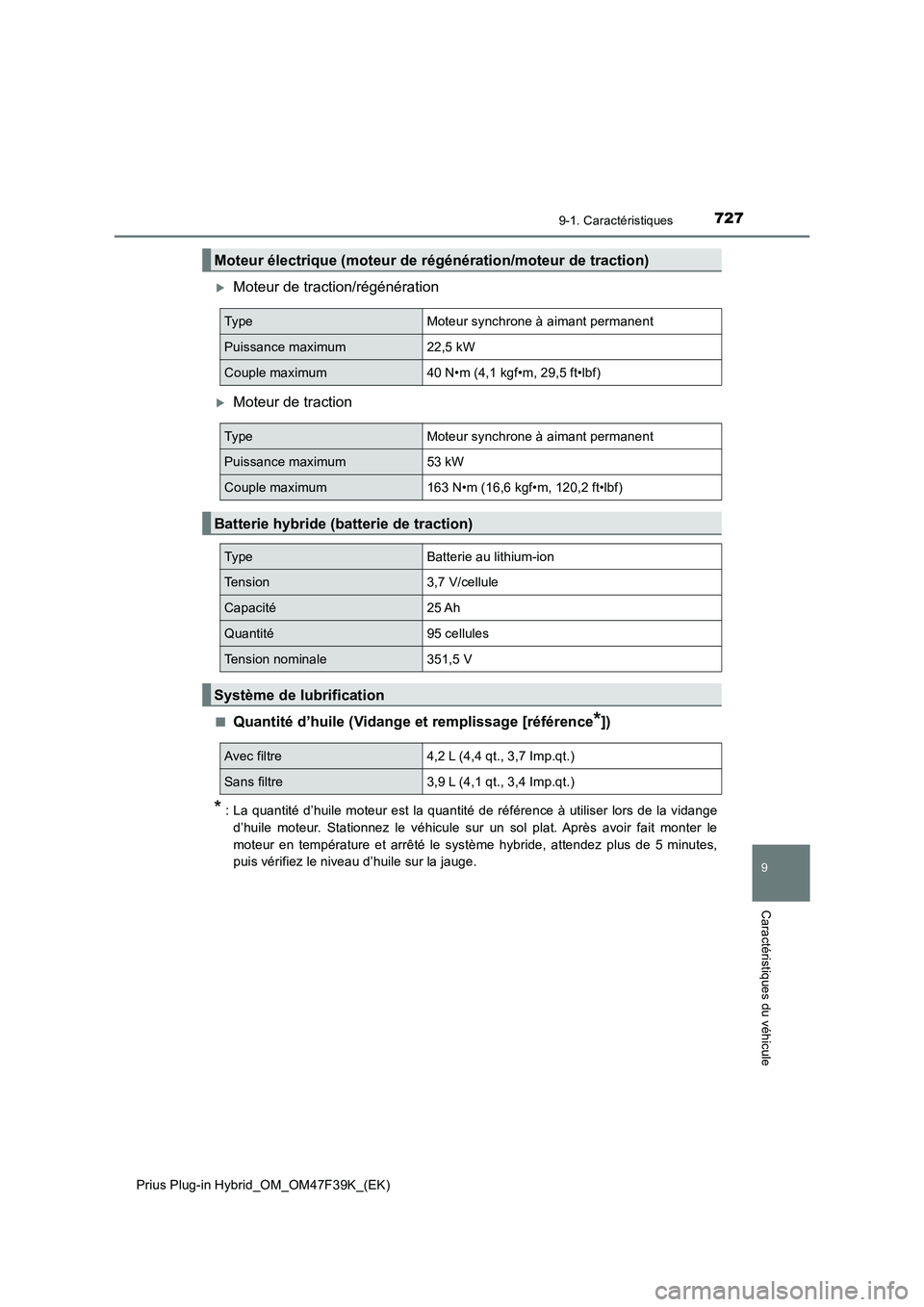

7279-1. Caractéristiques
Prius Plug-in Hybrid_OM_OM47F39K_(EK)
9
Caractéristiques du véhicule
Moteur de traction/régénération
Moteur de traction
■Quantité d’huile (Vidange et remplissage [référence*])
* : La quantité d’huile moteur est la quantité de référence à utiliser lors de la vidange
d’huile moteur. Stationnez le véhicule sur un sol plat. Après avoir fait monter le
moteur en température et arrêté le système hybride, attendez plus de 5 minutes,
puis vérifiez le niveau d’huile sur la jauge.
Moteur électrique (moteur de régénération/moteur de traction)
TypeMoteur synchrone à aimant permanent
Puissance maximum22,5 kW
Couple maximum40 N•m (4,1 kgf•m, 29,5 ft•lbf)
TypeMoteur synchrone à aimant permanent
Puissance maximum53 kW
Couple maximum163 N•m (16,6 kgf•m, 120,2 ft•lbf)
Batterie hybride (batterie de traction)
TypeBatterie au lithium-ion
Tension3,7 V/cellule
Capacité25 Ah
Quantité95 cellules
Tension nominale351,5 V
Système de lubrification
Avec filtre4,2 L (4,4 qt., 3,7 Imp.qt.)
Sans filtre3,9 L (4,1 qt., 3,4 Imp.qt.)

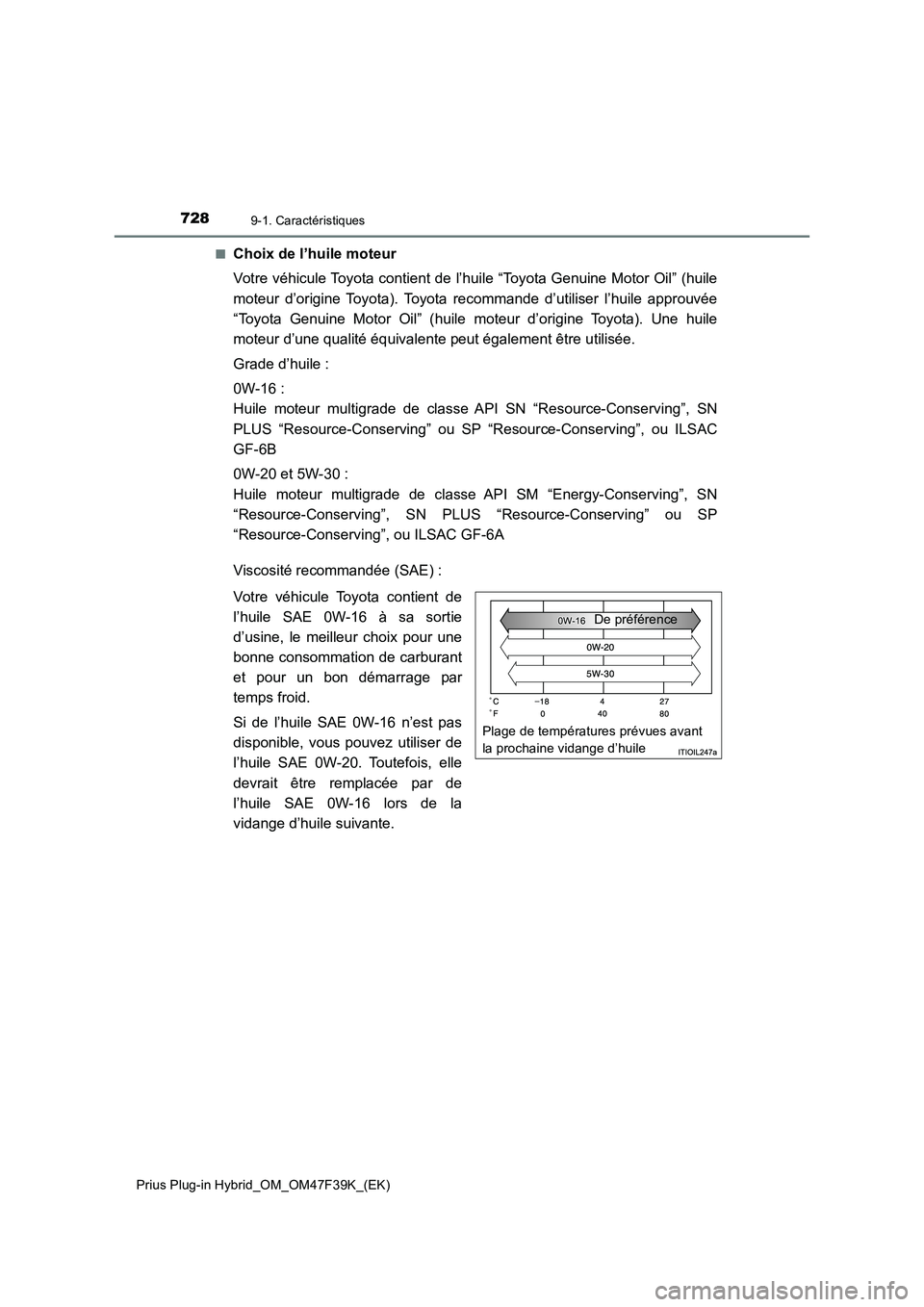

7289-1. Caractéristiques
Prius Plug-in Hybrid_OM_OM47F39K_(EK)■
Choix de l’huile moteur
Votre véhicule Toyota contient de l’huile “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota). Toyota recommande d’utiliser l’huile approuvée
“Toyota Genuine Motor Oil” (huile moteur d’origine Toyota). Une huile
moteur d’une qualité équivalente peut également être utilisée.
Grade d’huile :
0W-16 :
Huile moteur multigrade de classe API SN “Resource-Conserving”, SN
PLUS “Resource-Conserving” ou SP “Resource-Conserving”, ou ILSAC
GF-6B
0W-20 et 5W-30 :
Huile moteur multigrade de classe API SM “Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS “Resource-Conserving” ou SP
“Resource-Conserving”, ou ILSAC GF-6A
Viscosité recommandée (SAE) :
Votre véhicule Toyota contient de
l’huile SAE 0W-16 à sa sortie
d’usine, le meilleur choix pour une
bonne consommation de carburant
et pour un bon démarrage par
temps froid.
Si de l’huile SAE 0W-16 n’est pas
disponible, vous pouvez utiliser de
l’huile SAE 0W-20. Toutefois, elle
devrait être remplacée par de
l’huile SAE 0W-16 lors de la
vidange d’huile suivante.
Plage de températures prévues avant
la prochaine vidange d’huileDe préférence
