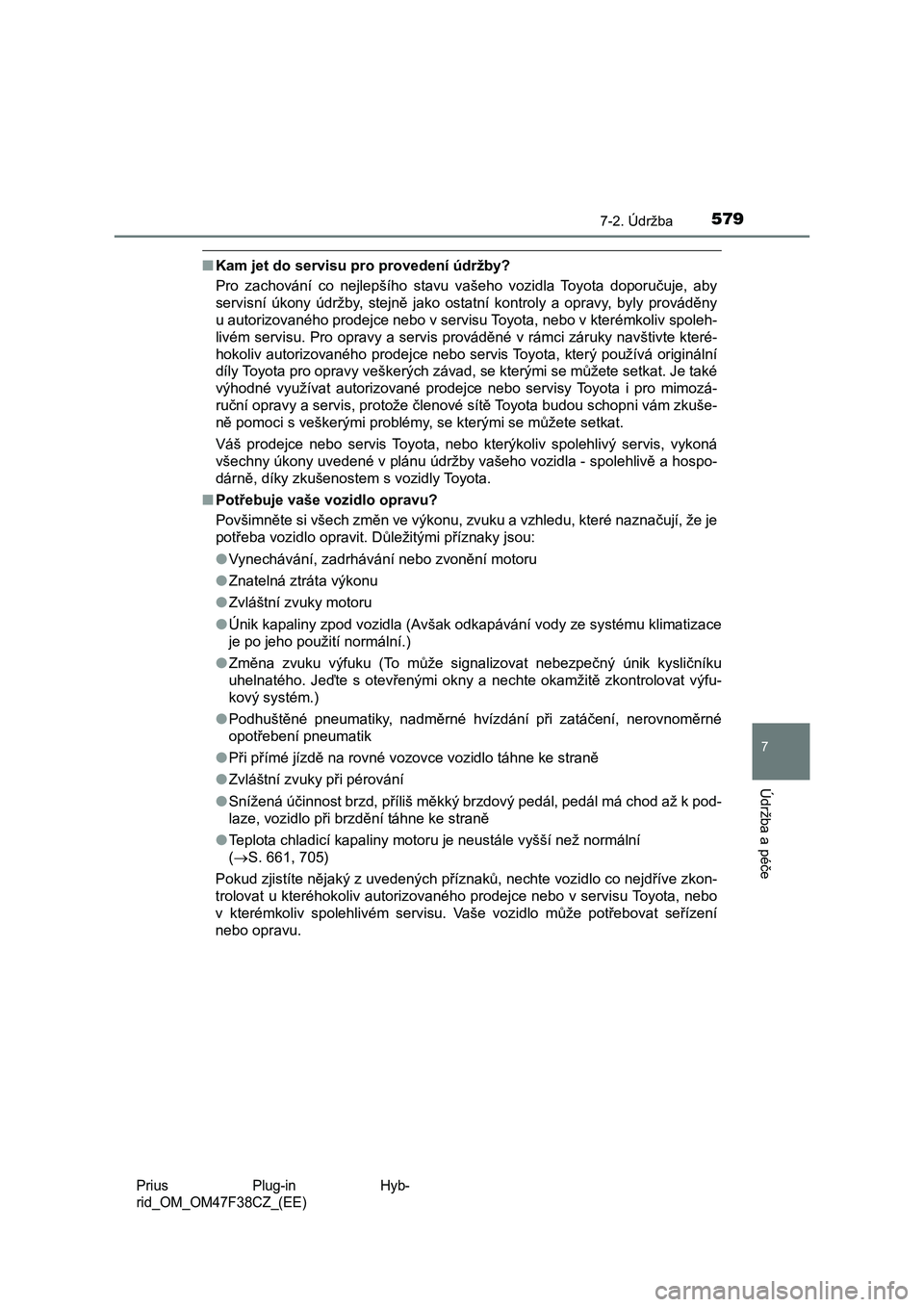

Page 581 of 818

5797-2. Údržba
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
7
Údržba a péče
■ Kam jet do servisu pro provedení údržby?
Pro zachování co nejlepšího stavu vašeho vozidla Toyota doporuč uje, aby
servisní úkony údržby, stejně jako ostatní kontroly a opravy, b yly prováděny
u autorizovaného prodejce nebo v servisu Toyota, nebo v kterémko liv spoleh-
livém servisu. Pro opravy a servis prováděné v rámci záruky nav štivte které-
hokoliv autorizovaného prodejce nebo servis Toyota, který použí vá originální
díly Toyota pro opravy veškerých závad, se kterými se můžete se tkat. Je také
výhodné využívat autorizované prodejce nebo servisy Toyota i pr o mimozá-
ruční opravy a servis, protože členové sítě Toyota budou schopn i vám zkuše-
ně pomoci s veškerými problémy, se kterými se můžete setkat.
Váš prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý ser vis, vykoná
všechny úkony uvedené v plánu údržby vašeho vozidla - spolehliv ě a hospo-
dárně, díky zkušenostem s vozidly Toyota.
■ Potřebuje vaše vozidlo opravu?
Povšimněte si všech změn ve výkonu, zvuku a vzhledu, které nazn ačují, že je
potřeba vozidlo opravit. Důležitými příznaky jsou:
● Vynechávání, zadrhávání nebo zvonění motoru
● Znatelná ztráta výkonu
● Zvláštní zvuky motoru
● Únik kapaliny zpod vozidla (Avšak odkapávání vody ze systému klimatizace
je po jeho použití normální.)
● Změna zvuku výfuku (To může signalizovat nebezpečný únik kysličníku
uhelnatého. Jeďte s otevřenými okny a nechte okamžitě zkontrolo vat výfu-
kový systém.)
● Podhuštěné pneumatiky, nadměrné hvízdání při zatáčení, nerovnoměrné
opotřebení pneumatik
● Při přímé jízdě na rovné vozovce vozidlo táhne ke straně
● Zvláštní zvuky při pérování
● Snížená účinnost brzd, příliš měkký brzdový pedál, pedál má chod až k pod-
laze, vozidlo při brzdění táhne ke straně
● Teplota chladicí kapaliny motoru je neustále vyšší než normální
( S. 661, 705)
Pokud zjistíte nějaký z uvedených příznaků, nechte vozidlo co n ejdříve zkon-
trolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu. Vaše vozidlo může potřebovat seřízení
nebo opravu.
Page 582 of 818

5807-2. Údržba
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)

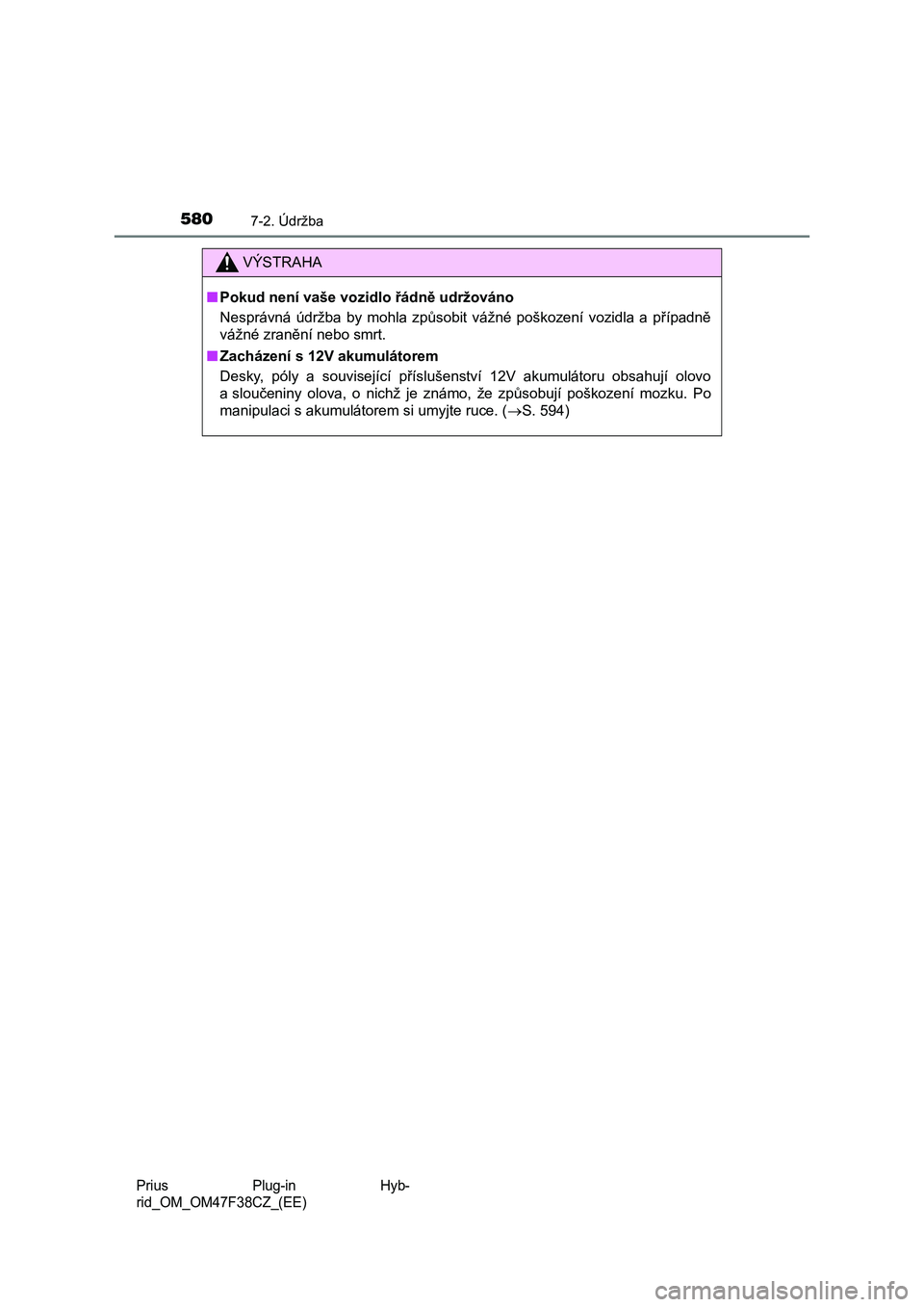

VÝSTRAHA
■ Pokud není vaše vozidlo řádně udržováno
Nesprávná údržba by mohla způsobit vážné poškození vozidla a př ípadně
vážné zranění nebo smrt.
■ Zacházení s 12V akumulátorem
Desky, póly a související příslušenství 12V akumulátoru obsahuj í olovo
a sloučeniny olova, o nichž je známo, že způsobují poškození moz ku. Po
manipulaci s akumulátorem si umyjte ruce. ( S. 594)

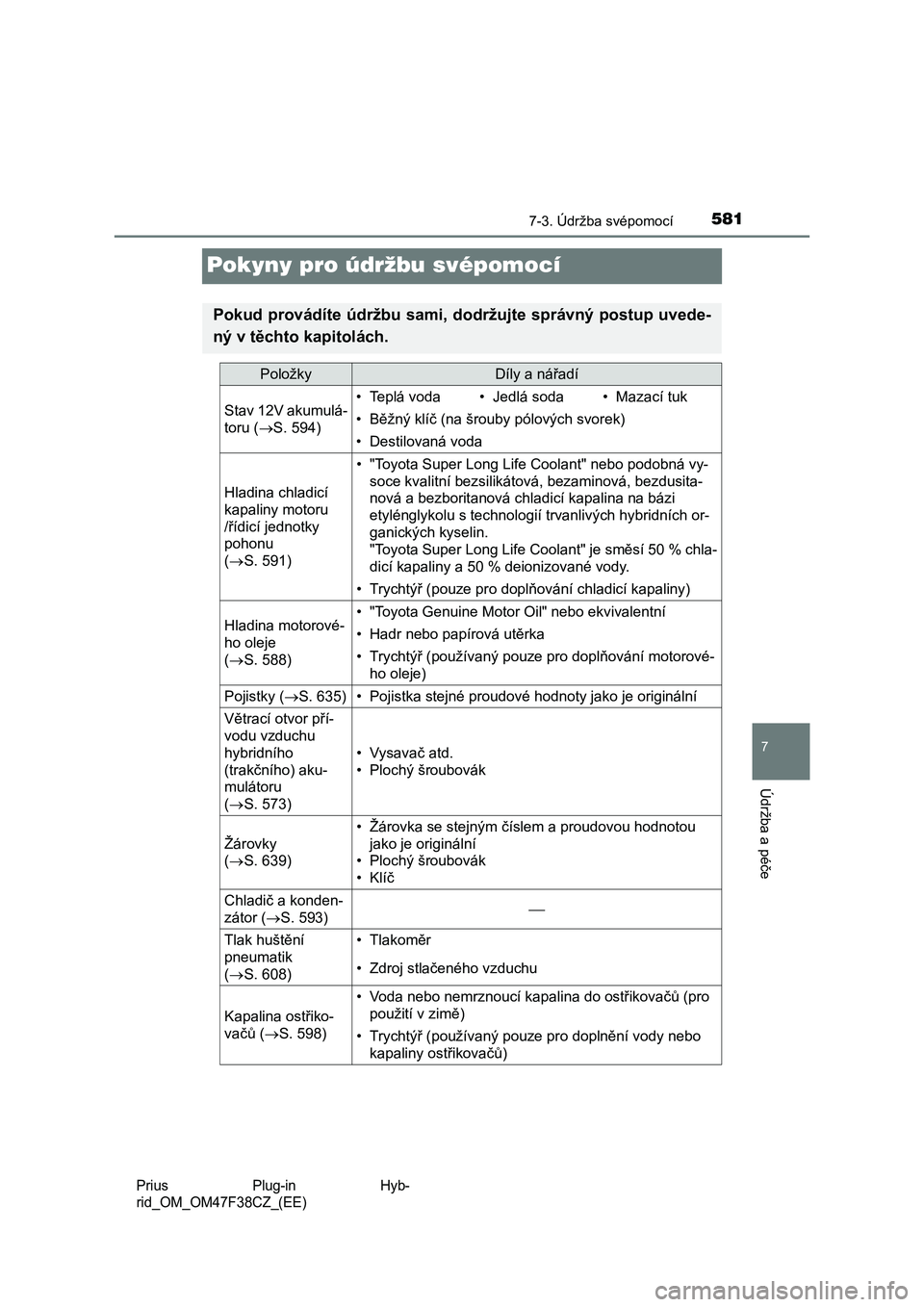

Page 583 of 818

5817-3. Údržba svépomocí
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
7
Údržba a péče
Pokyny pro údržbu svépomocí
Pokud provádíte údržbu sami, dodržujte správný postup uvede-
ný v těchto kapitolách.
PoložkyDíly a nářadí
Stav 12V akumulá-
toru (S. 594)• Teplá voda • Jedlá soda • Mazací tuk
• Běžný klíč (na šrouby pólových svorek)
• Destilovaná voda
Hladina chladicí
kapaliny motoru
/řídicí jednotky
pohonu
(S. 591)• "Toyota Super Long Life Coolant" nebo podobná vy-
soce kvalitní bezsilikátová, bezaminová, bezdusita-
nová a bezboritanová chladicí kapalina na bázi
<00480057005c004f00700051004a004f005c004e0052004f0058000300560003005700480046004b00510052004f0052004a004c0074000300570055005900440051004f004c005900ea0046004b0003004b005c00450055004c0047005100740046004b00
03005200550010[
ganických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chla-
dicí kapaliny a 50 % deionizované vody.
• Trychtýř (pouze pro doplňování chladicí kapaliny)
Hladina motorové-
ho oleje
(S. 588)• "Toyota Genuine Motor Oil" nebo ekvivalentní
• Hadr nebo papírová utěrka
• Trychtýř (používaný pouze pro doplňování motorové-
ho oleje)
Pojistky (S. 635)• Pojistka stejné proudové hodnoty jako je originální
Větrací otvor pří-
vodu vzduchu
hybridního
(trakčního) aku-
mulátoru
(S. 573)
• Vysavač atd.
• Plochý šroubovák
Žárovky
(S. 639)
• Žárovka se stejným číslem a proudovou hodnotou
jako je originální
• Plochý šroubovák
•Klíč
Chladič a konden-
zátor (S. 593)
Tlak huštění
pneumatik
(S. 608)• Tlakoměr
• Zdroj stlačeného vzduchu
Kapalina ostřiko-
vačů (S. 598)
• Voda nebo nemrznoucí kapalina do ostřikovačů (pro
použití v zimě)
• Trychtýř (používaný pouze pro doplnění vody nebo
kapaliny ostřikovačů)

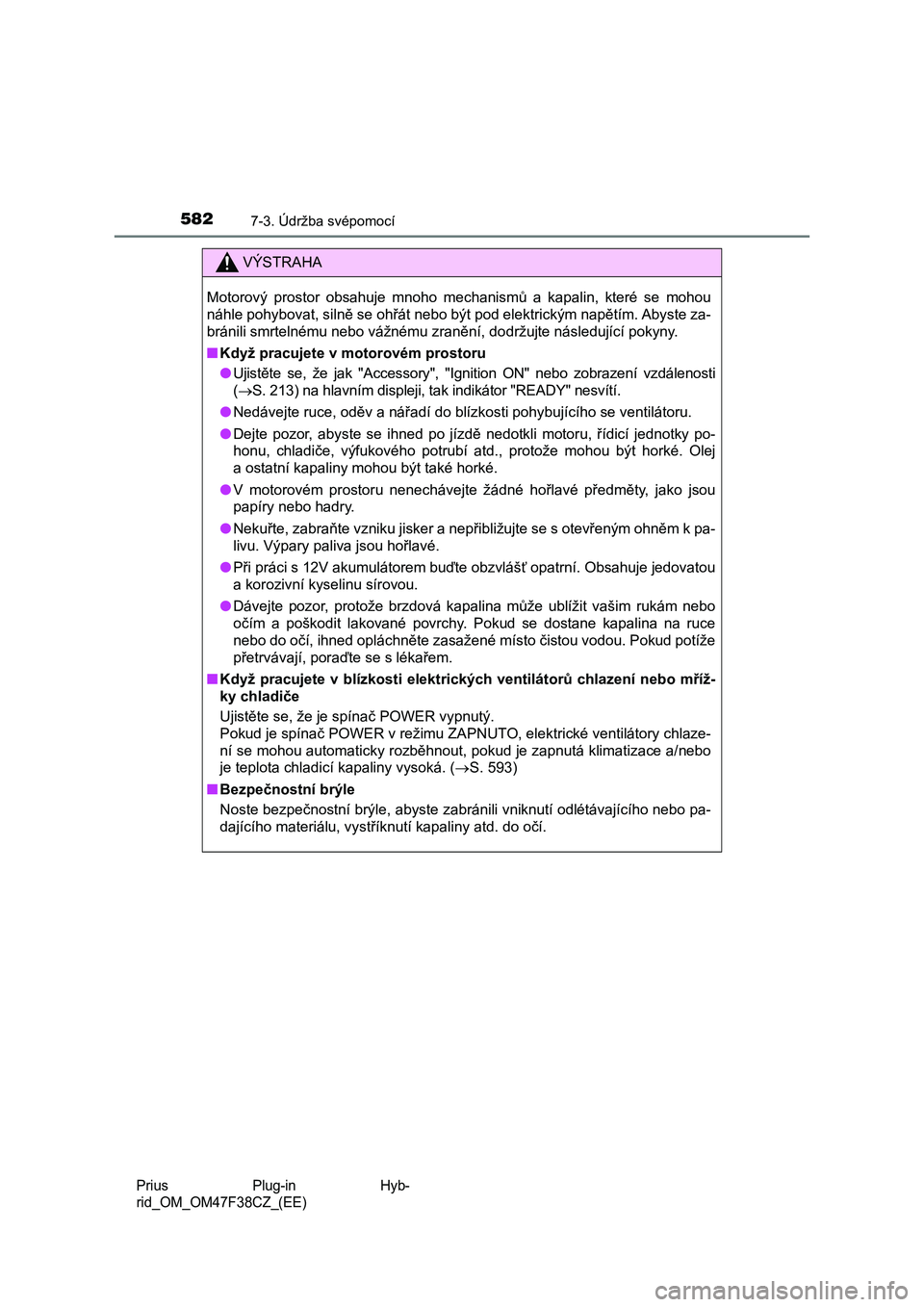

Page 584 of 818

5827-3. Údržba svépomocí
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
VÝSTRAHA
Motorový prostor obsahuje mnoho mechanismů a kapalin, které se mohou
náhle pohybovat, silně se ohřát nebo být pod elektrickým napětí m. Abyste za-
bránili smrtelnému nebo vážném u zranění, dodržujte následující pokyny.
■ Když pracujete v motorovém prostoru
● Ujistěte se, že jak "Accessory", "Ignition ON" nebo zobrazení vzdálenosti
( S. 213) na hlavním displeji, tak indikátor "READY" nesvítí.
● Nedávejte ruce, oděv a nářadí do blízkosti pohybujícího se ventilátoru.
● Dejte pozor, abyste se ihned po jízdě nedotkli motoru, řídicí jednotky po-
honu, chladiče, výfukového potrubí atd., protože mohou být hork é. Olej
a ostatní kapaliny mohou být také horké.
● V motorovém prostoru nenechávejte žádné hořlavé předměty, jako jsou
papíry nebo hadry.
● Nekuřte, zabraňte vzniku jisker a nepřibližujte se s otevřeným ohněm k pa-
livu. Výpary paliva jsou hořlavé.
● Při práci s 12V akumulátorem buďte obzvlášť opatrní. Obsahuje jedovatou
a korozivní kyselinu sírovou.
● Dávejte pozor, protože brzdová kapalina může ublížit vašim rukám nebo
očím a poškodit lakované povrchy. Pokud se dostane kapalina na ruce
nebo do očí, ihned opláchněte zasažené místo čistou vodou. Poku d potíže
přetrvávají, poraďte se s lékařem.
■ Když pracujete v blízkosti elektrických ventilátorů chlazení nebo mříž-
ky chladiče
Ujistěte se, že je spínač POWER vypnutý.
Pokud je spínač POWER v režimu ZAPNUTO, elektrické ventilátory chlaze-
ní se mohou automaticky rozběhnout, pokud je zapnutá klimatizac e a/nebo
je teplota chladicí kapaliny vysoká. ( S. 593)
■ Bezpečnostní brýle
Noste bezpečnostní brýle, abyste zabránili vniknutí odlétávajíc ího nebo pa-
dajícího materiálu, vystříknutí kapaliny atd. do očí.

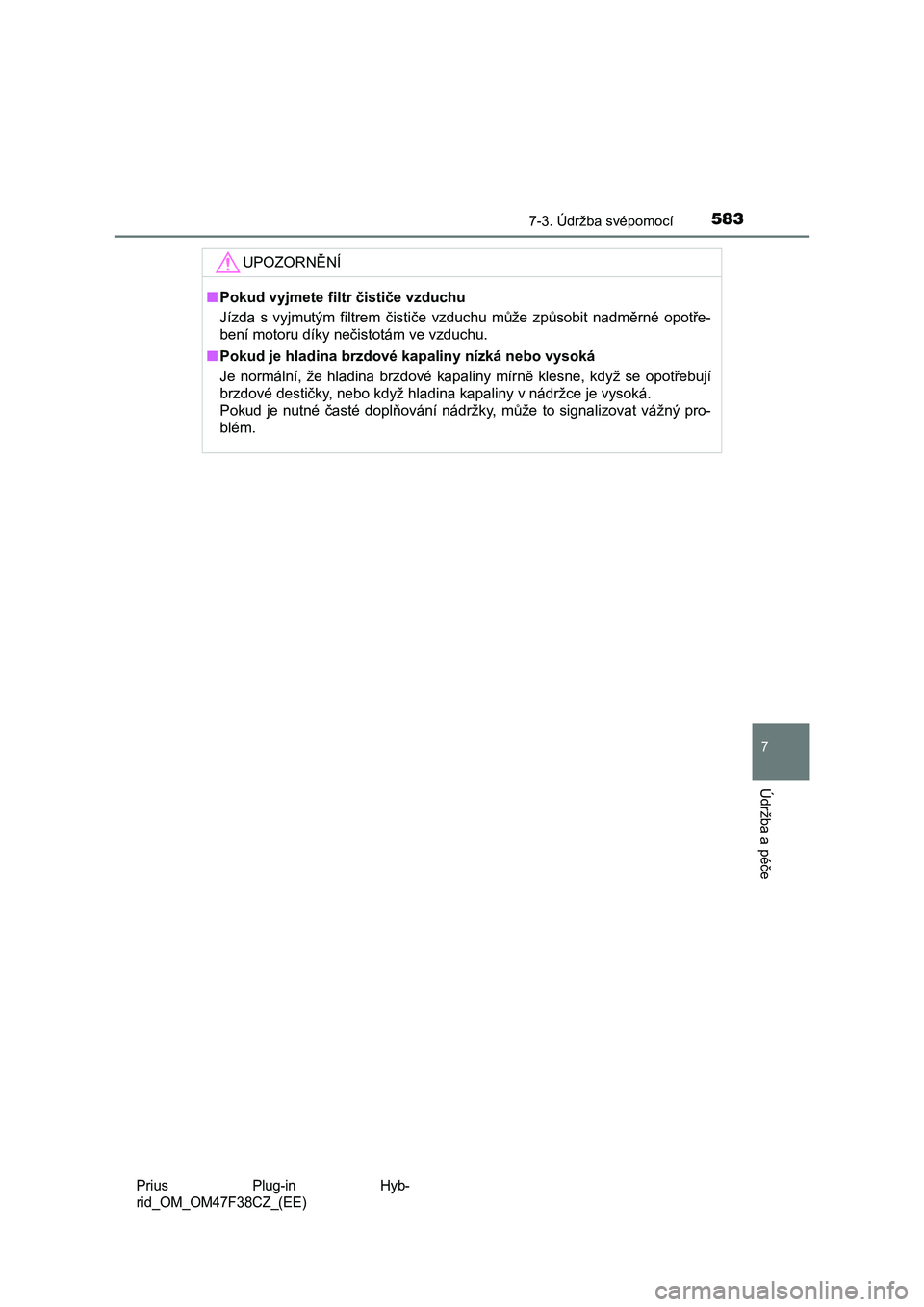

Page 585 of 818

5837-3. Údržba svépomocí
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
7
Údržba a péče
UPOZORNĚNÍ
■ Pokud vyjmete filtr čističe vzduchu
Jízda s vyjmutým filtrem čističe vzduchu může způsobit nadměrné opotře-
bení motoru díky nečistotám ve vzduchu.
■ Pokud je hladina brzdové kapaliny nízká nebo vysoká
Je normální, že hladina brzdové kapaliny mírně klesne, když se opotřebují
brzdové destičky, nebo když hladina kapaliny v nádržce je vysok á.
Pokud je nutné časté doplňování nádržky, může to signalizovat v ážný pro-
blém.

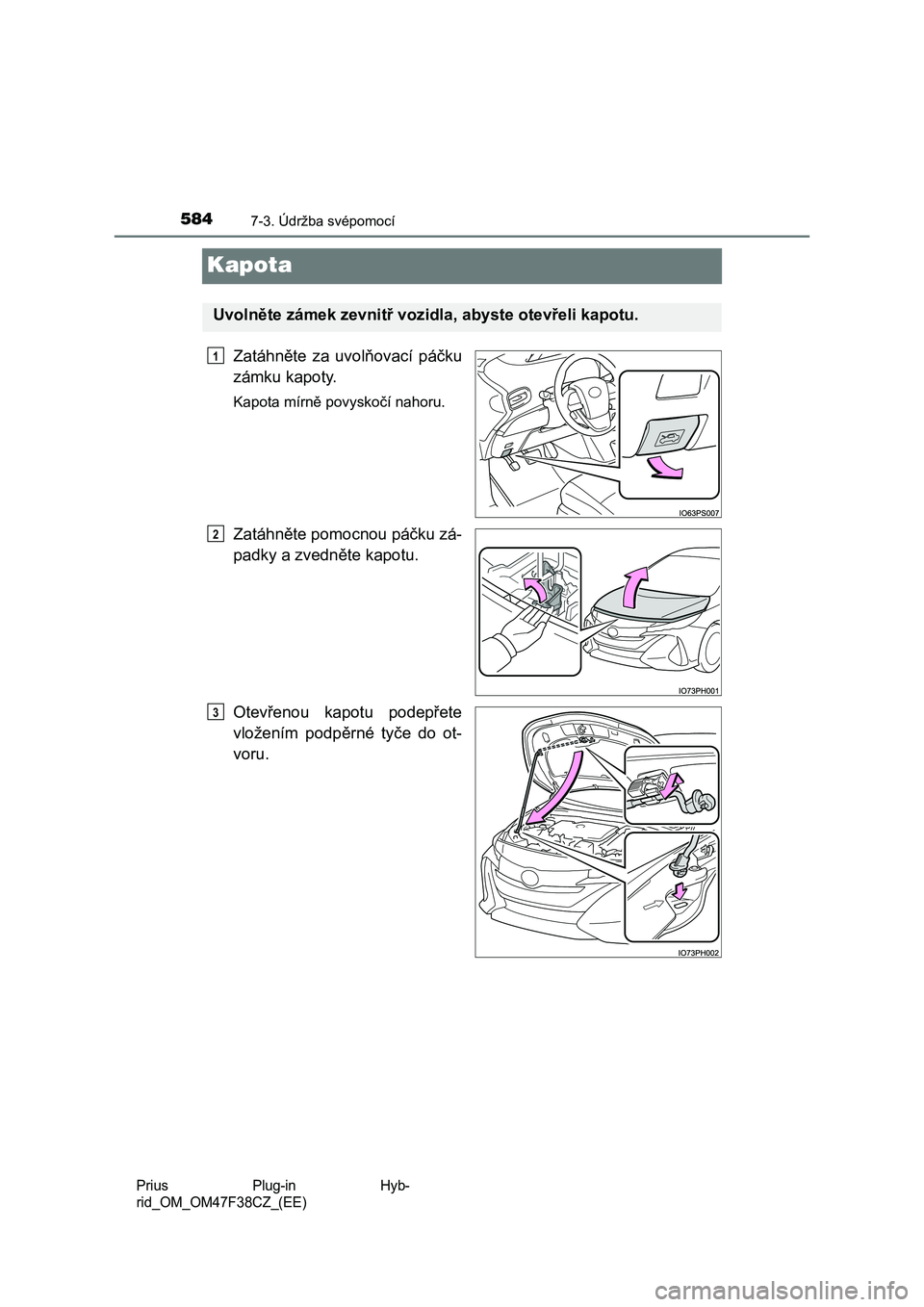

Page 586 of 818

5847-3. Údržba svépomocí
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
Kapota
Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
Zatáhněte pomocnou páčku zá-
padky a zvedně te kapotu.
Otevřenou kapotu podepřete
vložením podpěrné tyče do ot-
voru.
Uvolněte zámek zevnitř voz idla, abyste otevřeli kapotu.
1
2
3

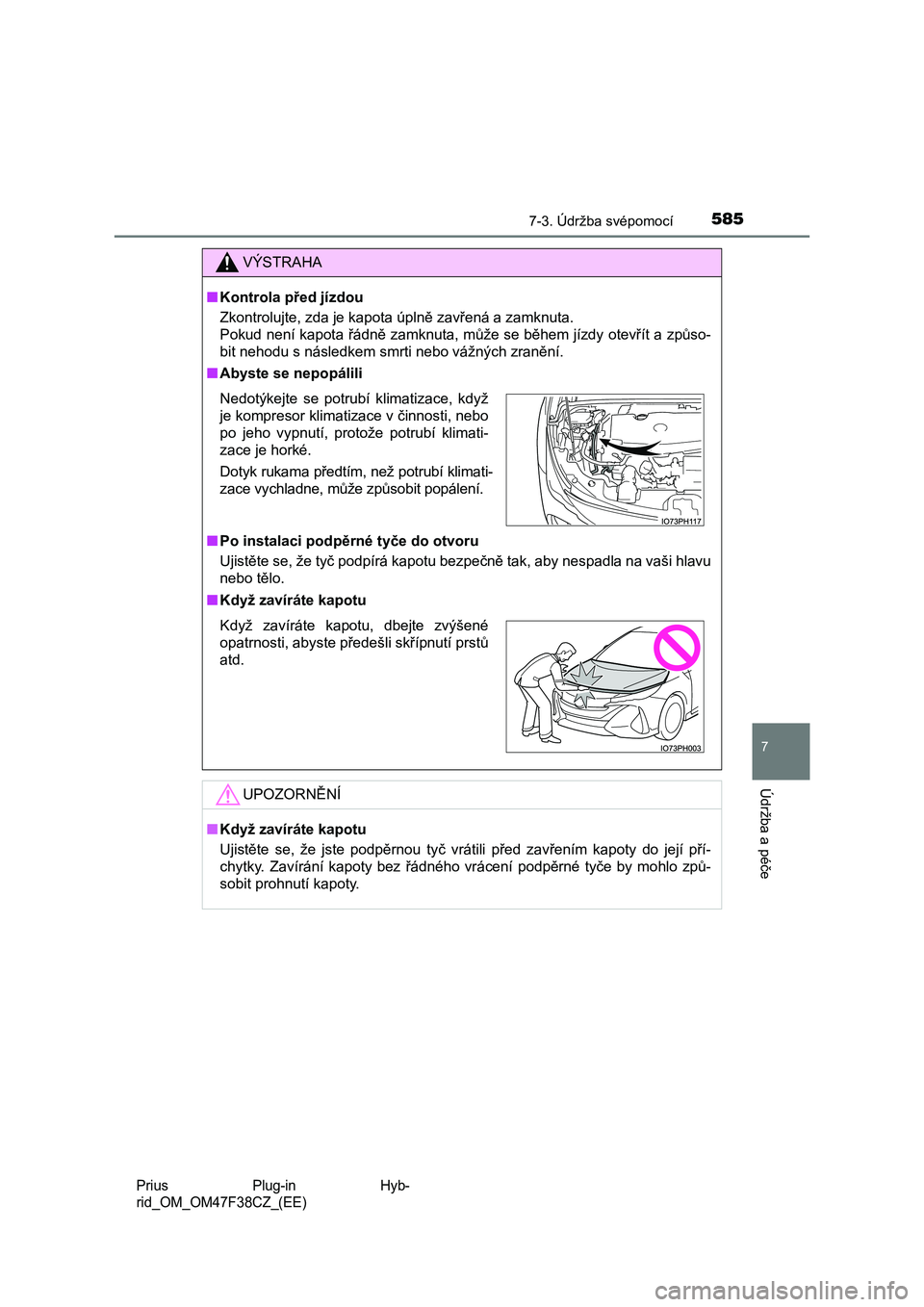

Page 587 of 818

5857-3. Údržba svépomocí
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
7
Údržba a péče
VÝSTRAHA
■ Kontrola před jízdou
Zkontrolujte, zda je kapota úplně zavřená a zamknuta.
Pokud není kapota řádně zamknuta, může se během jízdy otevřít a způso-
bit nehodu s následkem smrti nebo vážných zranění.
■ Abyste se nepopálili
■ Po instalaci podpěrné tyče do otvoru
Ujistěte se, že tyč podpírá kapotu bezpečně tak, aby nespadla n a vaši hlavu
nebo tělo.
■ Když zavíráte kapotu
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že jste podpěrnou tyč vrátili před zavřením kapoty do její pří-
chytky. Zavírání kapoty bez řádného vrácení podpěrné tyče by mo hlo způ-
sobit prohnutí kapoty.
Nedotýkejte se potrubí klimatizace, když
je kompresor klimatizace v činnosti, nebo
po jeho vypnutí, protože potrubí klimati-
zace je horké.
Dotyk rukama předtím, než potrubí klimati-
zace vychladne, může způsobit popálení.
Když zavíráte kapotu, dbejte zvýšené
opatrnosti, abyste předešli skřípnutí prstů
atd.
Page 588 of 818

5867-3. Údržba svépomocí
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)

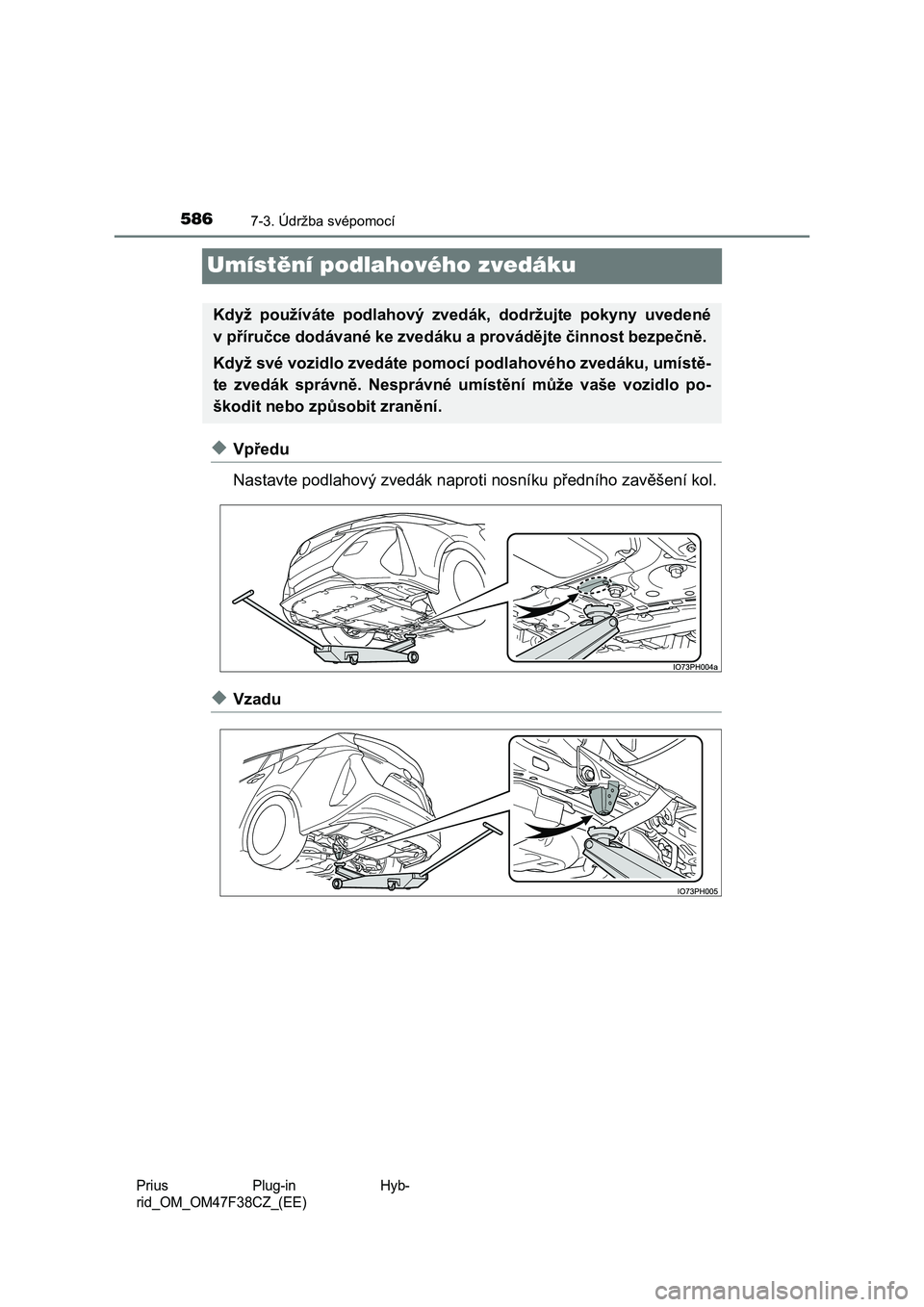

Umístění podlahového zvedáku
◆Vpředu
Nastavte podlahový zvedák naprot i nosníku předního zavěšení kol.
◆Vzadu
Když používáte podlahový zvedák, dodržujte pokyny uvedené
v příručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když své vozidlo zvedáte pomoc í podlahového zvedáku, umístě-
te zvedák správně. Nesprávné umístění může vaše vozidlo po-
škodit nebo způs obit zranění.

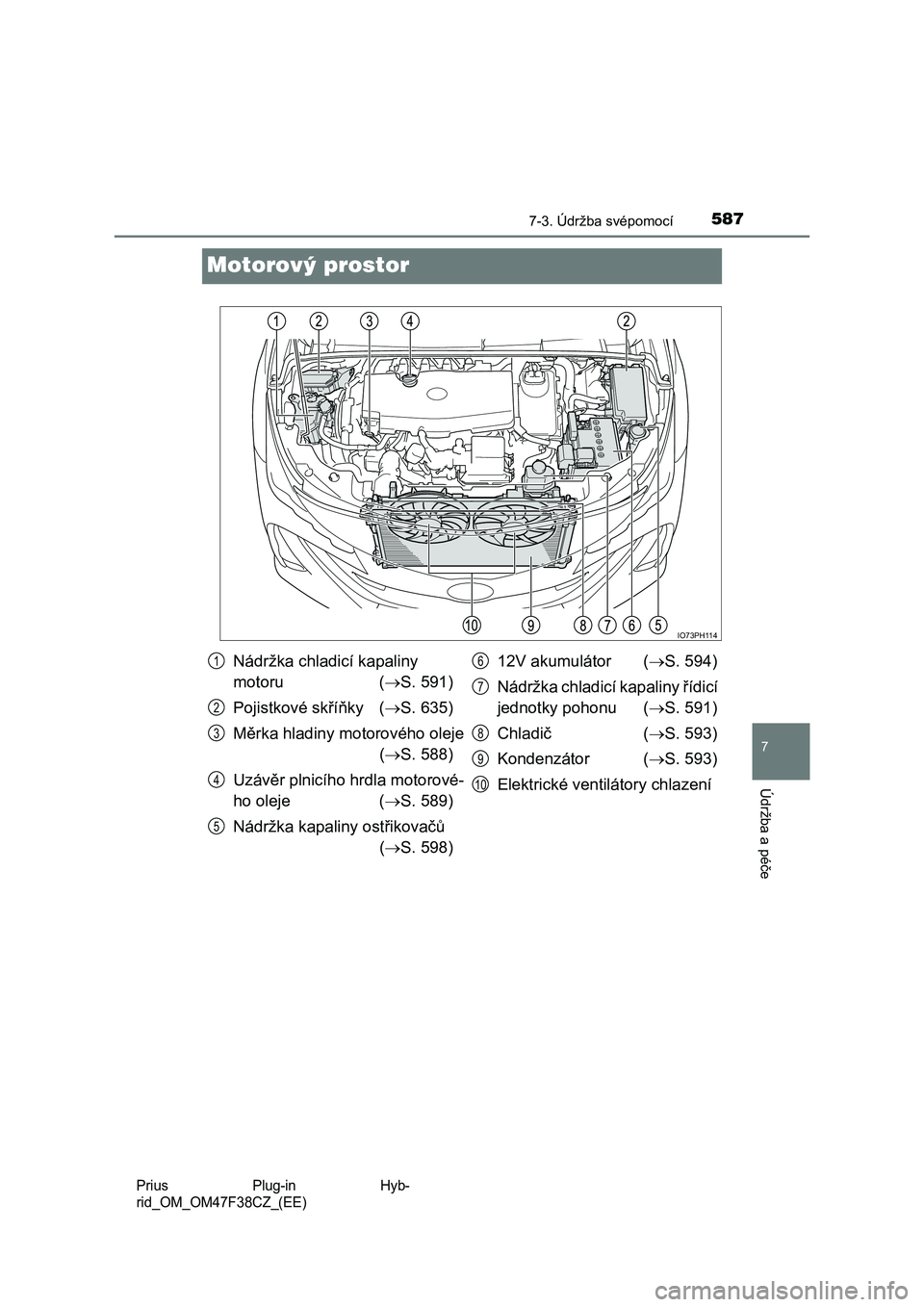

Page 589 of 818

5877-3. Údržba svépomocí
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
7
Údržba a péče
Motorový prostor
IO73PH114
Nádržka chladicí kapaliny
motoru ( S. 591)
Pojistkové skříňky ( S. 635)
Měrka hladiny motorového oleje
( S. 588)
Uzávěr plnicího hrdla motorové-
ho oleje ( S. 589)
Nádržka kapaliny ostřikovačů
( S. 598)
12V akumulátor ( S. 594)
Nádržka chladicí kapaliny řídicí
jednotky pohonu ( S. 591)
Chladič ( S. 593)
Kondenzátor ( S. 593)
Elektrické ventilátory chlazení
1
2
3
4
5
6
7
8
9
10

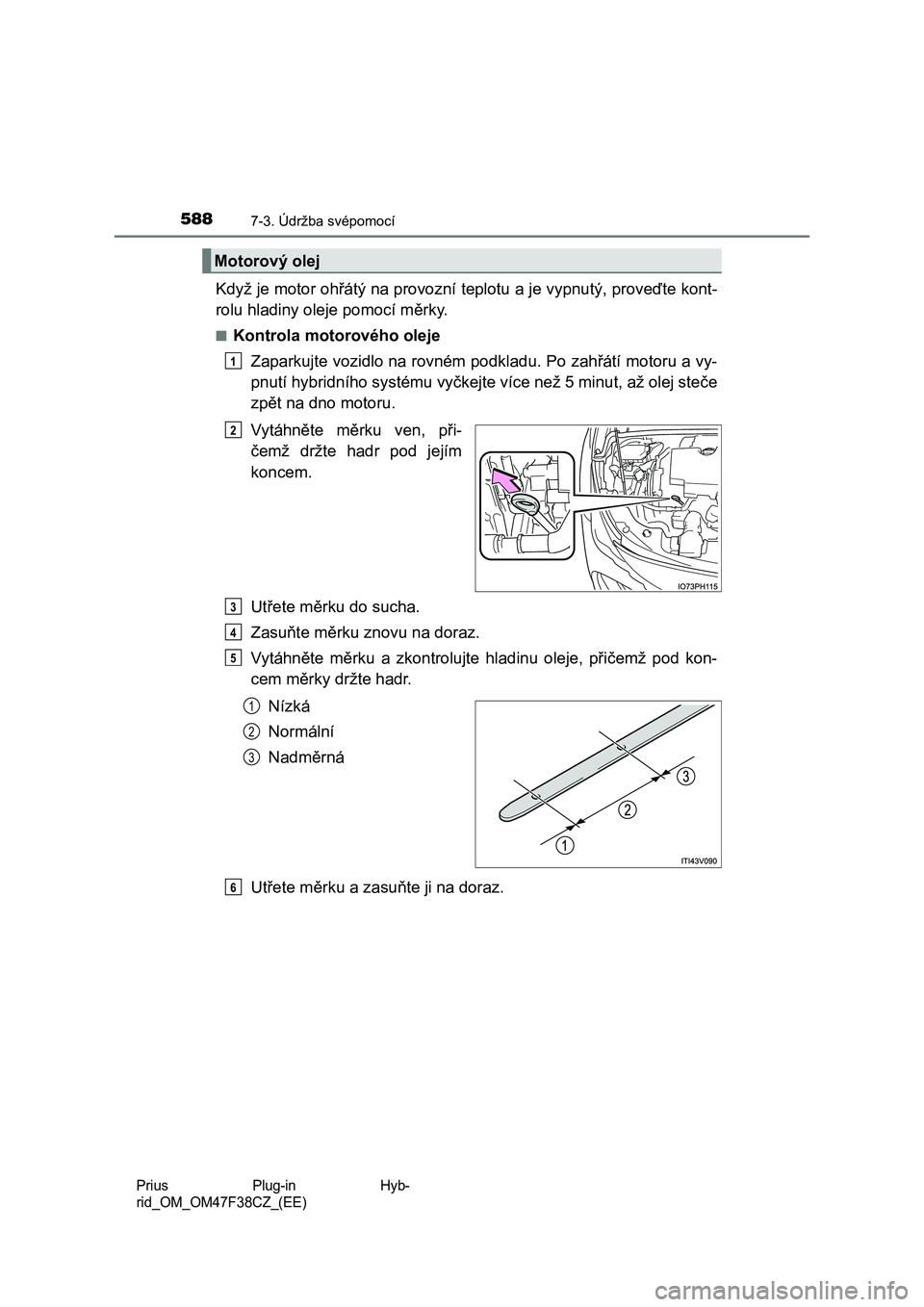

Page 590 of 818

5887-3. Údržba svépomocí
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném pod kladu. Po zahřátí motoru a vy-
pnutí hybridního systému vyčkejt e více než 5 minut, až olej steče
zpět na dno motoru.
Vytáhněte měrku ven, při-
čemž držte hadr pod jejím
koncem.
Utřete měrku do sucha.
Zasuňte měrku znovu na doraz.
Vytáhněte měrku a zkontrolujte hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Utřete měrku a zasuňte ji na doraz.
Motorový olej
1
2
3
4
5
1
2
3
6
