TOYOTA PRIUS PLUS 2016 Bruksanvisningar (in Swedish)

811-3. Stöldskydd
1
OM47B24SE
Trygghet och säkerhet
OBSERVERA
■Säkerställa korrekt rö relsedetektorfunktion
● Om andra tillbehör än originaltillbehör fr ån Toyota monteras, eller om före-
mål lämnas mellan förarsätet och framsätespassagerarens säte kan
avkänningsförmågan minskas.
● Sensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
● Rikta inte sprayburkar, oavsett innehåll,
direkt mot sensorhålen.
OM47B24SE.book Page 81 Friday, June 10, 2016 4:36 PM

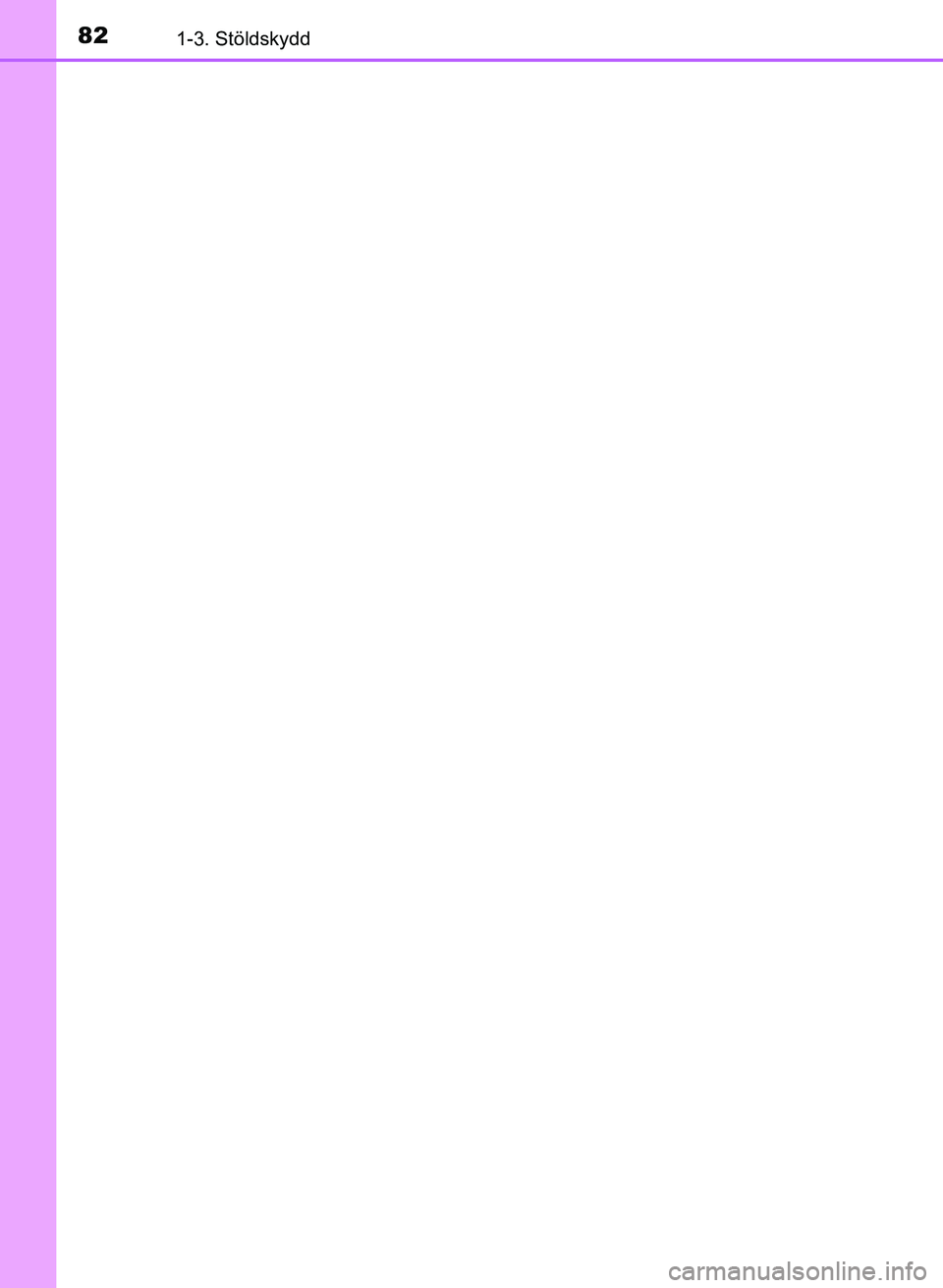

821-3. Stöldskydd
OM47B24SE
OM47B24SE.book Page 82 Friday, June 10, 2016 4:36 PM

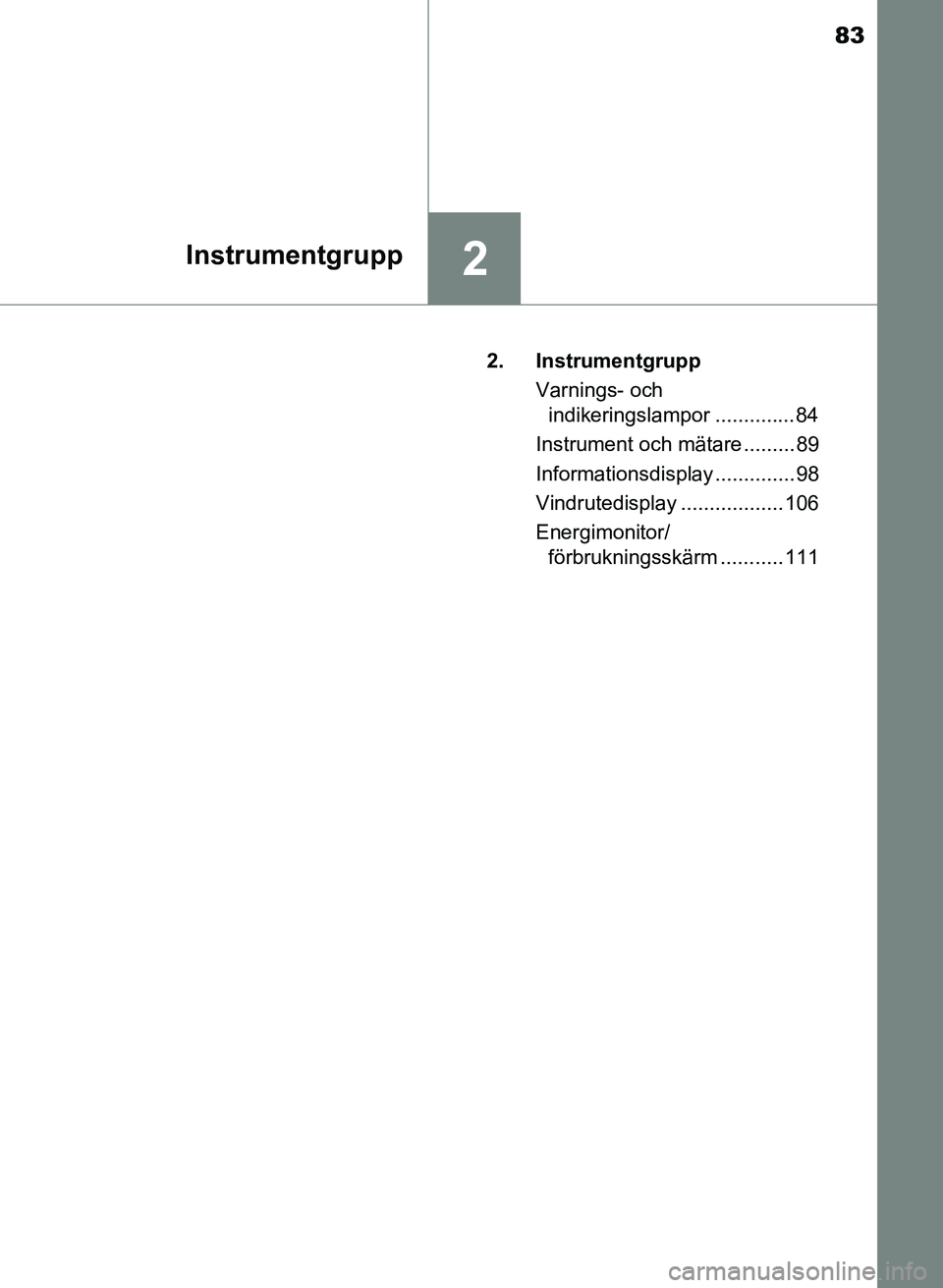

83
2Instrumentgrupp
OM47B24SE2. Instrumentgrupp
Varnings- och indikeringslampor .............. 84
Instrument och mätare ......... 89
Informationsdisplay .............. 98
Vindrutedisplay .................. 106
Energimonitor/ förbrukningsskärm ........... 111
OM47B24SE.book Page 83 Friday, June 10, 2016 4:36 PM

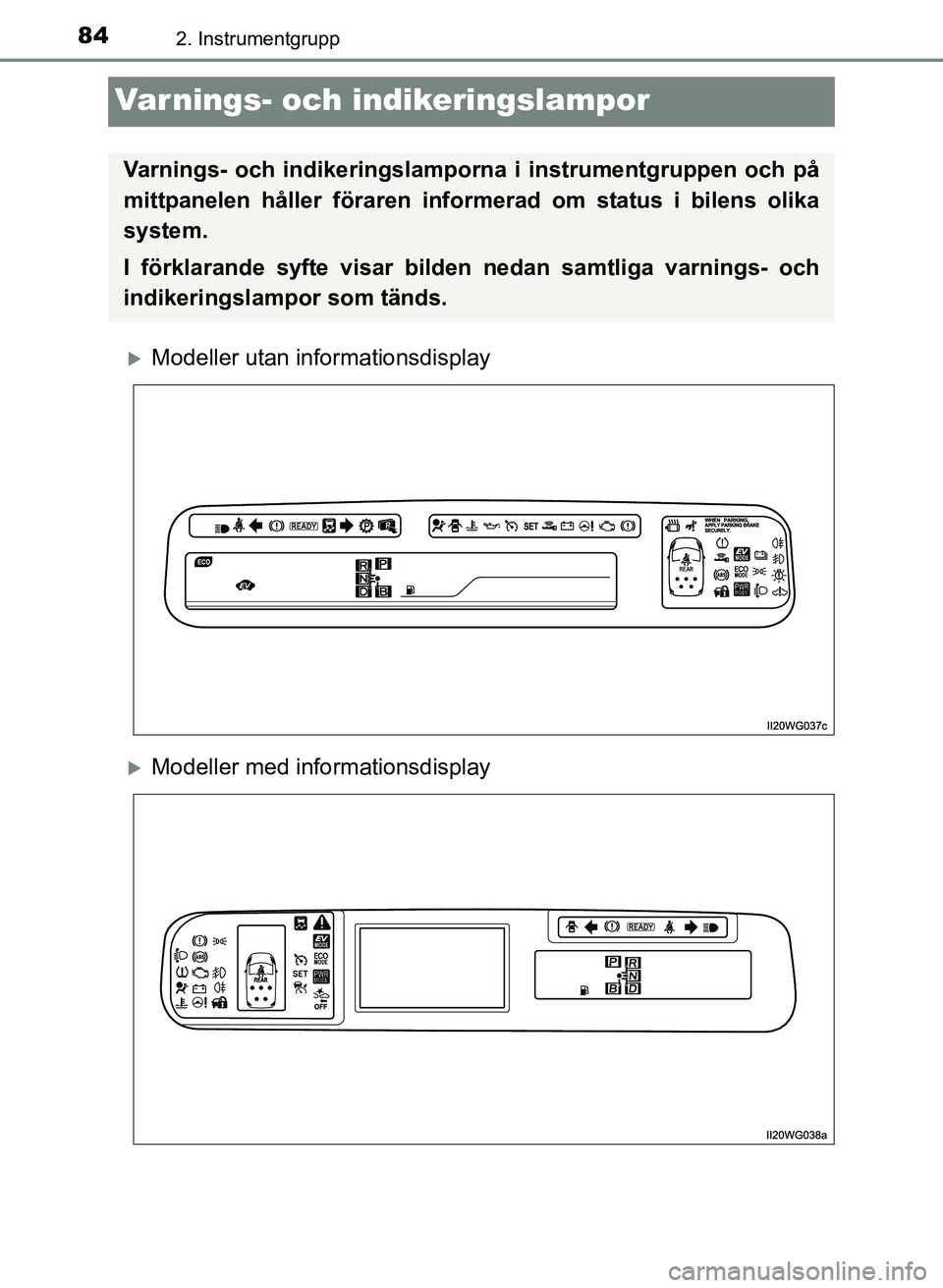

842. Instrumentgrupp
OM47B24SE
Varnings- och indikeringslampor
XModeller utan informationsdisplay
XModeller med informationsdisplay
Varnings- och indikeringslamporna i instrumentgruppen och på
mittpanelen håller föraren informerad om status i bilens olika
system.
I förklarande syfte visar bilden nedan samtliga varnings- och
indikeringslampor som tänds.
OM47B24SE.book Page 84 Friday, June 10, 2016 4:36 PM

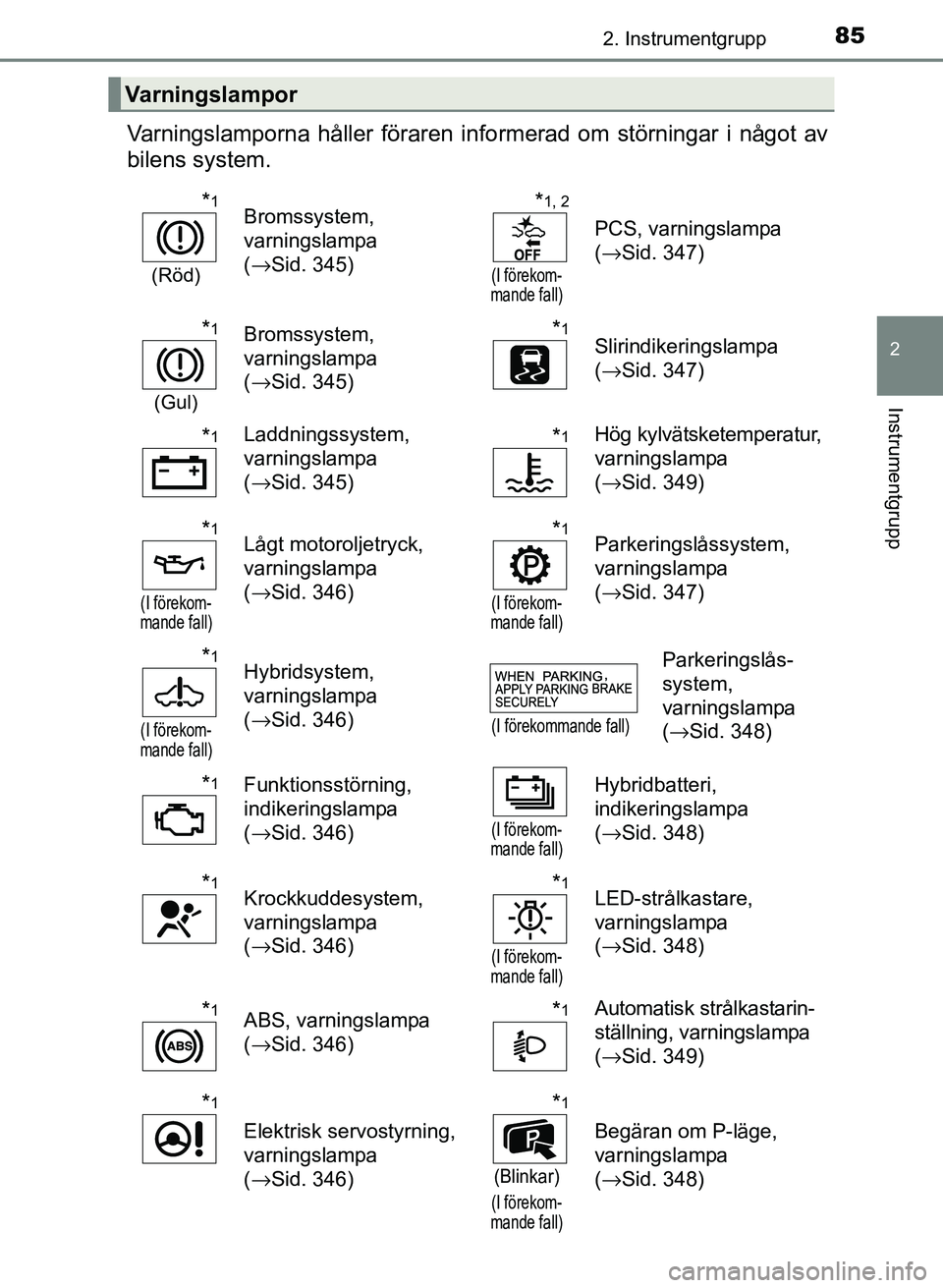

852. Instrumentgrupp
2
Instrumentgrupp
OM47B24SE
Varningslamporna håller föraren informerad om störningar i något av
bilens system.
Varningslampor
*1
(Röd)
Bromssystem,
varningslampa
( →Sid. 345)*1, 2
(I förekom-
mande fall)
PCS, varningslampa
( →Sid. 347)
*1
(Gul)
Bromssystem,
varningslampa
(→Sid. 345)*1Slirindikeringslampa
(→Sid. 347)
*1Laddningssystem,
varningslampa
(→Sid. 345)*1Hög kylvätsketemperatur,
varningslampa
(→Sid. 349)
*1
(I förekom-
mande fall)
Lågt motoroljetryck,
varningslampa
( →Sid. 346)*1
(I förekom-
mande fall)
Parkeringslåssystem,
varningslampa
( →Sid. 347)
*1
(I förekom-
mande fall)
Hybridsystem,
varningslampa
( →Sid. 346)
(I förekommande fall)
Parkeringslås-
system,
varningslampa
(→Sid. 348)
*1Funktionsstörning,
indikeringslampa
( →Sid. 346)
(I förekom-
mande fall)
Hybridbatteri,
indikeringslampa
( →Sid. 348)
*1Krockkuddesystem,
varningslampa
(→Sid. 346)*1
(I förekom-
mande fall)
LED-strålkastare,
varningslampa
( →Sid. 348)
*1ABS, varningslampa
(→Sid. 346)*1Automatisk st rålkastarin-
ställning, varningslampa
( →Sid. 349)
*1
Elektrisk servostyrning,
varningslampa
(→Sid. 346)
*1
(Blinkar)
(I förekom-
mande fall)
Begäran om P-läge,
varningslampa
( →Sid. 348)
OM47B24SE.book Page 85 Friday, June 10, 2016 4:36 PM

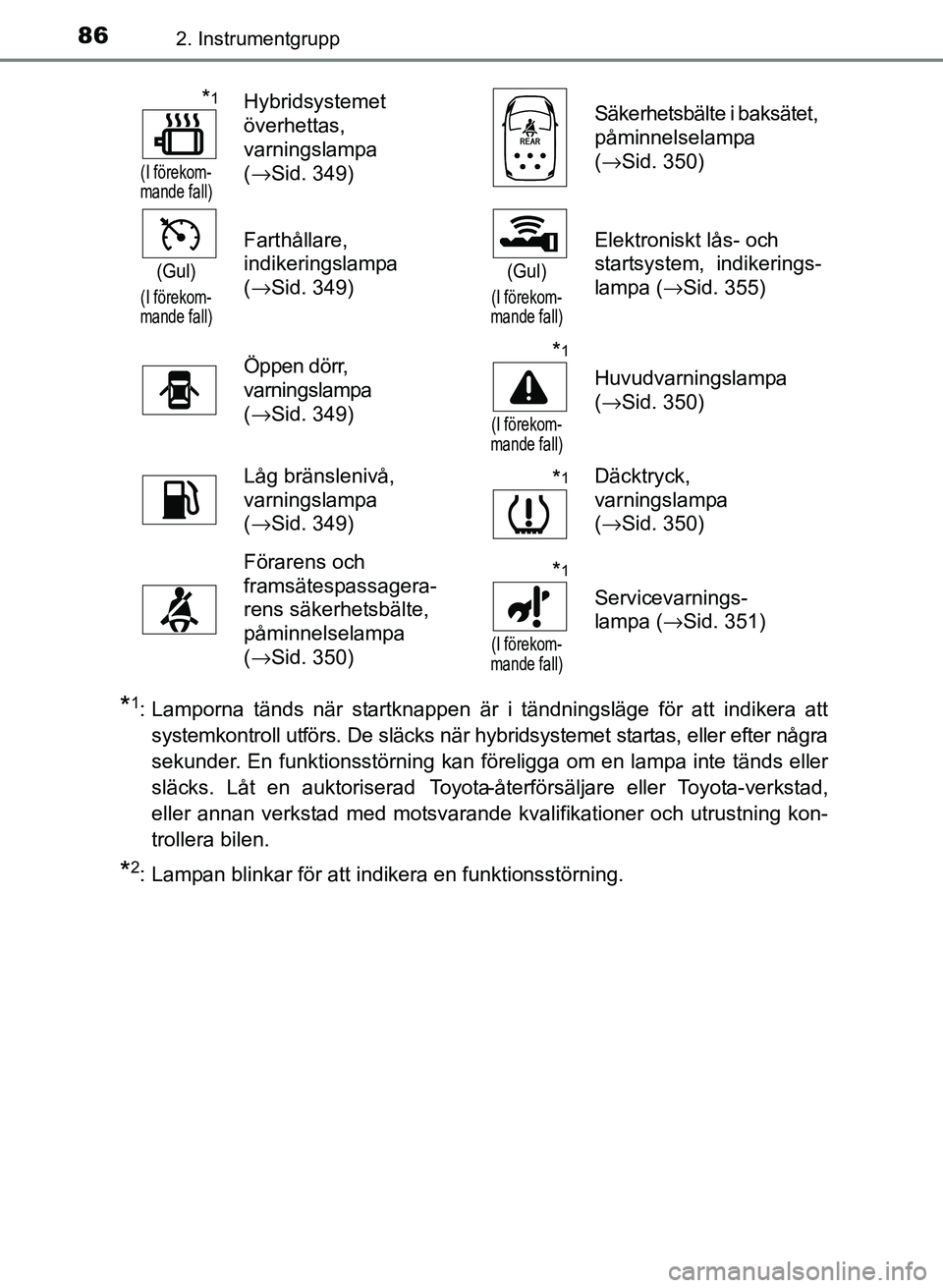

862. Instrumentgrupp
OM47B24SE
*1: Lamporna tänds när startknappen är i tändningsläge för att indikera attsystemkontroll utförs. De släcks när hybridsystemet startas, eller efter några
sekunder. En funktionsstörning kan föreligga om en lampa inte tänds eller
släcks. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning kon-
trollera bilen.
*2: Lampan blinkar för att indikera en funktionsstörning.
*1
(I förekom-
mande fall)
Hybridsystemet
överhettas,
varningslampa
( →Sid. 349) Säkerhetsbälte i baksätet,
påminnelselampa
(
→Sid. 350)
(Gul)
(I förekom-
mande fall)
Farthållare,
indikeringslampa
( →Sid. 349)
(Gul)
(I förekom-
mande fall)
Elektroniskt lås- och
startsystem, indikerings-
lampa ( →Sid. 355)
Öppen dörr,
varningslampa ( →Sid. 349)
*1
(I förekom-
mande fall)
Huvudvarningslampa
( →Sid. 350)
Låg bränslenivå,
varningslampa
( →Sid. 349)
*1Däcktryck,
varningslampa
(→Sid. 350)
Förarens och
framsätespassagera-
rens säkerhetsbälte,
påminnelselampa
( →Sid. 350)
*1
(I förekom-
mande fall)
Servicevarnings-
lampa ( →Sid. 351)
OM47B24SE.book Page 86 Friday, June 10, 2016 4:36 PM

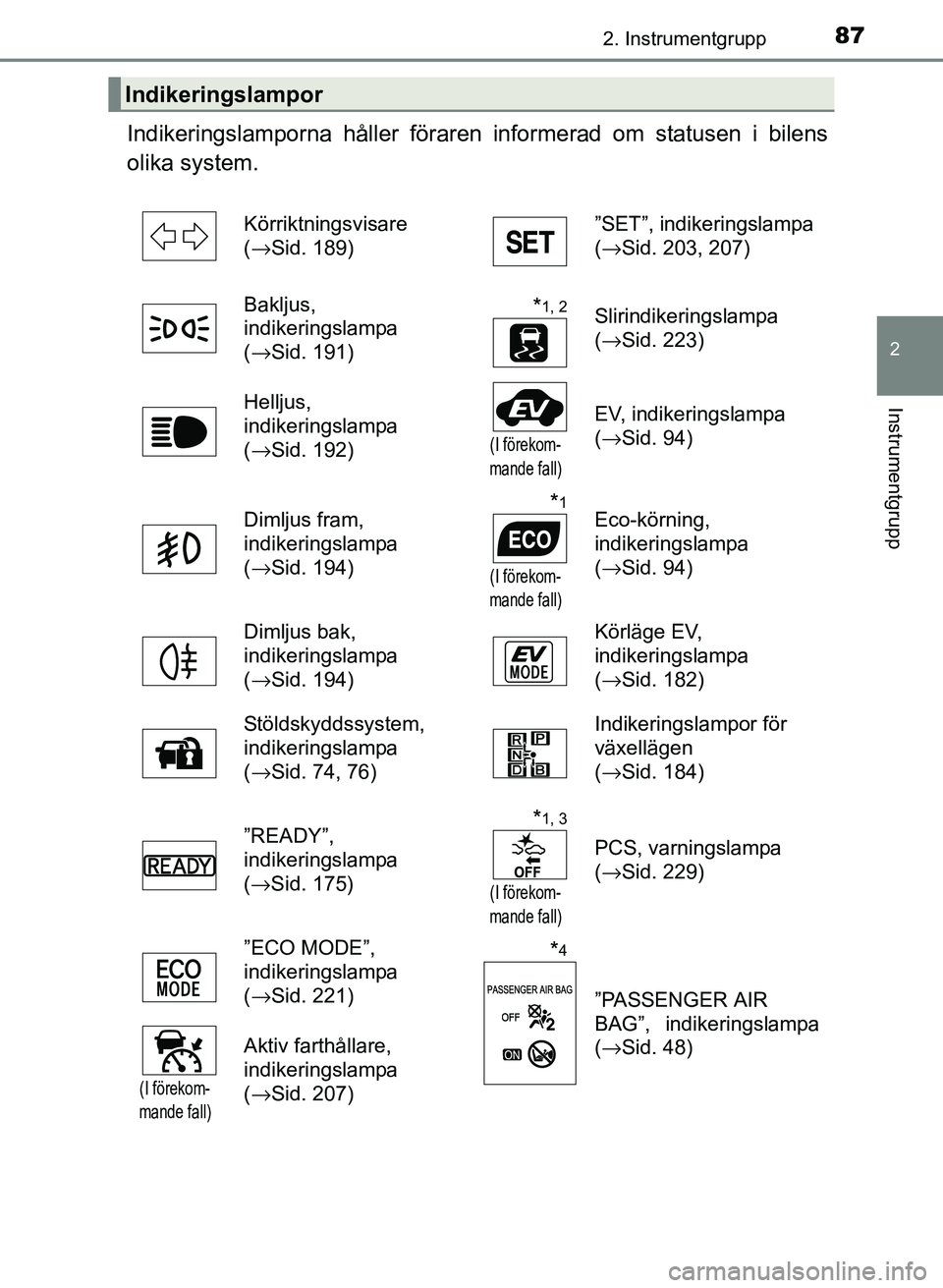

872. Instrumentgrupp
2
Instrumentgrupp
OM47B24SE
Indikeringslamporna håller föraren informerad om statusen i bilens
olika system.
Indikeringslampor
Körriktningsvisare
(→Sid. 189) ”SET”, indikeringslampa
(
→Sid. 203, 207)
Bakljus,
indikeringslampa
( →Sid. 191)
*1, 2Slirindikeringslampa
(→Sid. 223)
Helljus,
indikeringslampa
( →Sid. 192)
(I förekom-
mande fall)
EV, indikeringslampa
( →Sid. 94)
Dimljus fram,
indikeringslampa
( →Sid. 194)
*1
(I förekom-
mande fall)
Eco-körning,
indikeringslampa
( →Sid. 94)
Dimljus bak,
indikeringslampa
( →Sid. 194) Körläge EV,
indikeringslampa
(
→Sid. 182)
Stöldskyddssystem,
indikeringslampa
( →Sid. 74, 76) Indikeringslampor för
växellägen
(
→Sid. 184)
”READY”,
indikeringslampa
( →Sid. 175)
*1, 3
(I förekom-
mande fall)
PCS, varningslampa
( →Sid. 229)
”ECO MODE”,
indikeringslampa
( →Sid. 221)
*4
”PASSENGER AIR
BAG”, indikeringslampa
(→Sid. 48)
(I förekom-
mande fall)
Aktiv farthållare,
indikeringslampa
( →Sid. 207)
OM47B24SE.book Page 87 Friday, June 10, 2016 4:36 PM

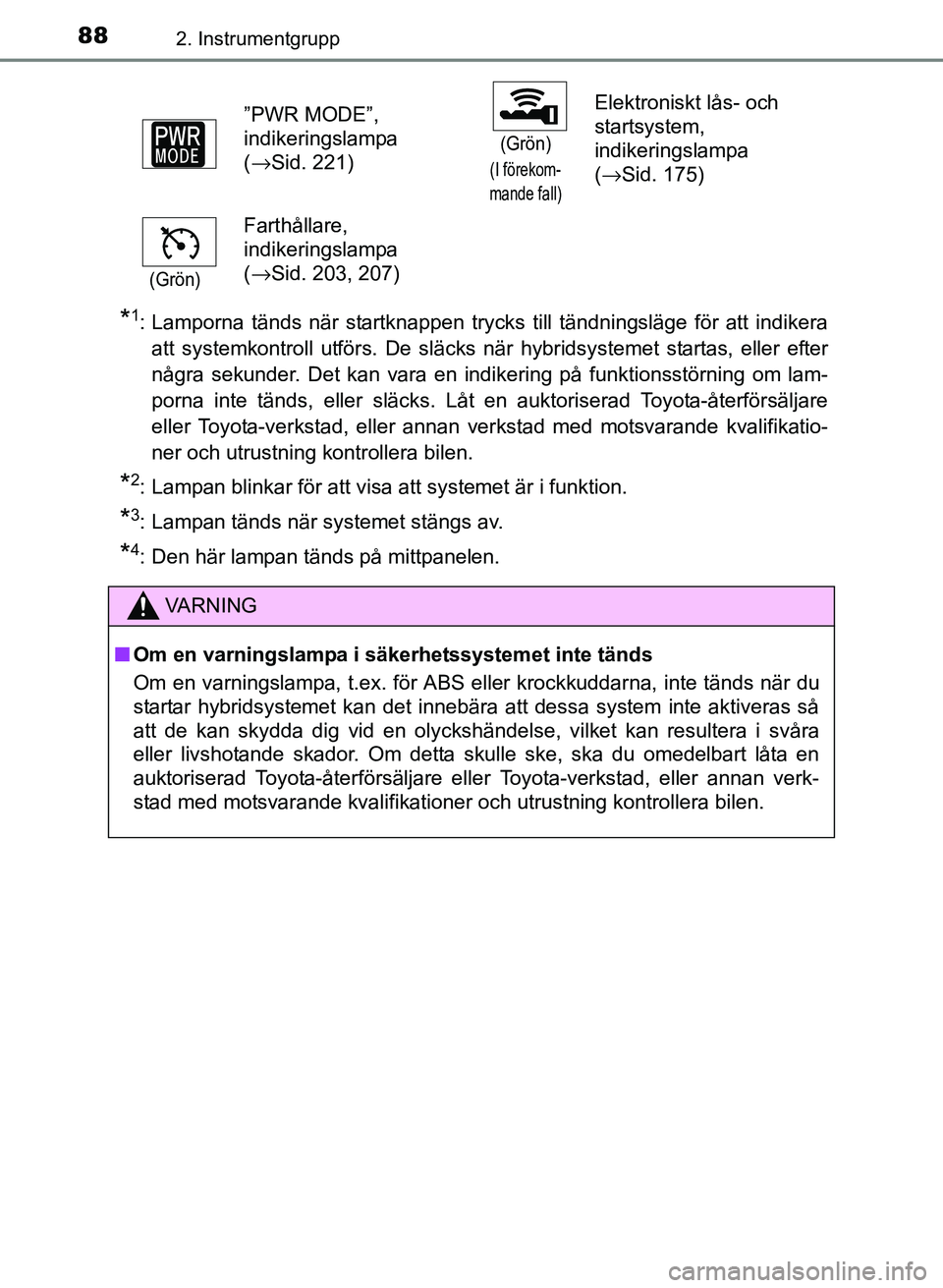

882. Instrumentgrupp
OM47B24SE
*1: Lamporna tänds när startknappen trycks till tändningsläge för att indikeraatt systemkontroll utförs. De släcks när hybridsystemet startas, eller efter
några sekunder. Det kan vara en indikering på funktionsstörning om lam-
porna inte tänds, eller släcks. Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning kontrollera bilen.
*2: Lampan blinkar för att visa att systemet är i funktion.
*3: Lampan tänds när systemet stängs av.
*4: Den här lampan tänds på mittpanelen. ”PWR MODE”,
indikeringslampa
(
→Sid. 221)
(Grön)
(I förekom-
mande fall)
Elektroniskt lås- och
startsystem,
indikeringslampa
( →Sid. 175)
(Grön)
Farthållare,
indikeringslampa
(→Sid. 203, 207)
VA R N I N G
■ Om en varningslampa i säkerhetssystemet inte tänds
Om en varningslampa, t.ex. för ABS eller krockkuddarna, inte tänds när du
startar hybridsystemet kan det innebära att dessa system inte aktiveras så
att de kan skydda dig vid en olyckshändelse, vilket kan resultera i svåra
eller livshotande skador. Om detta skulle ske, ska du omedelbart låta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning kontrollera bilen.
OM47B24SE.book Page 88 Friday, June 10, 2016 4:36 PM

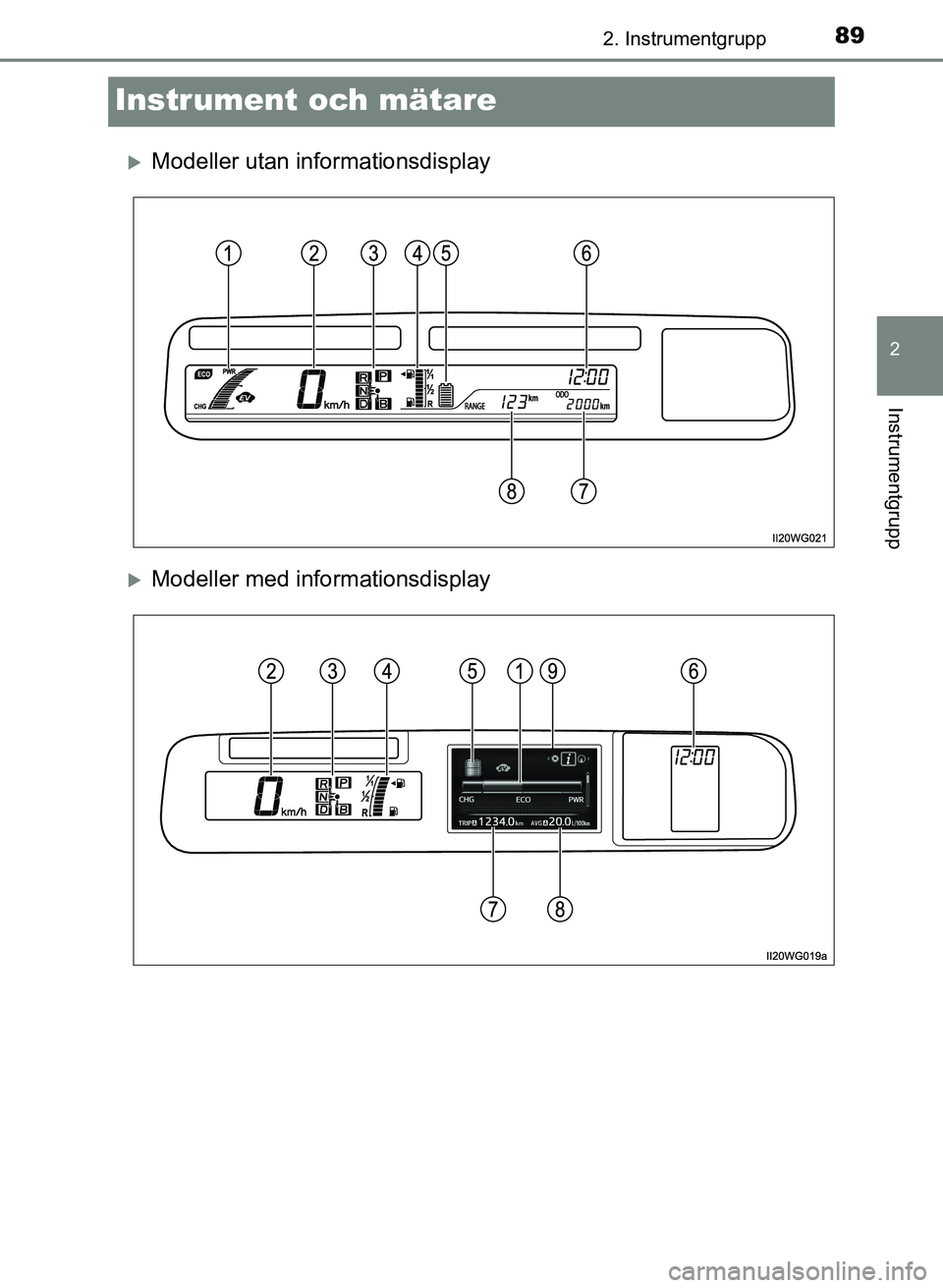

89
2
2. Instrumentgrupp
Instrumentgrupp
OM47B24SE
Instrument och mätare
XModeller utan informationsdisplay
XModeller med informationsdisplay
OM47B24SE.book Page 89 Friday, June 10, 2016 4:36 PM

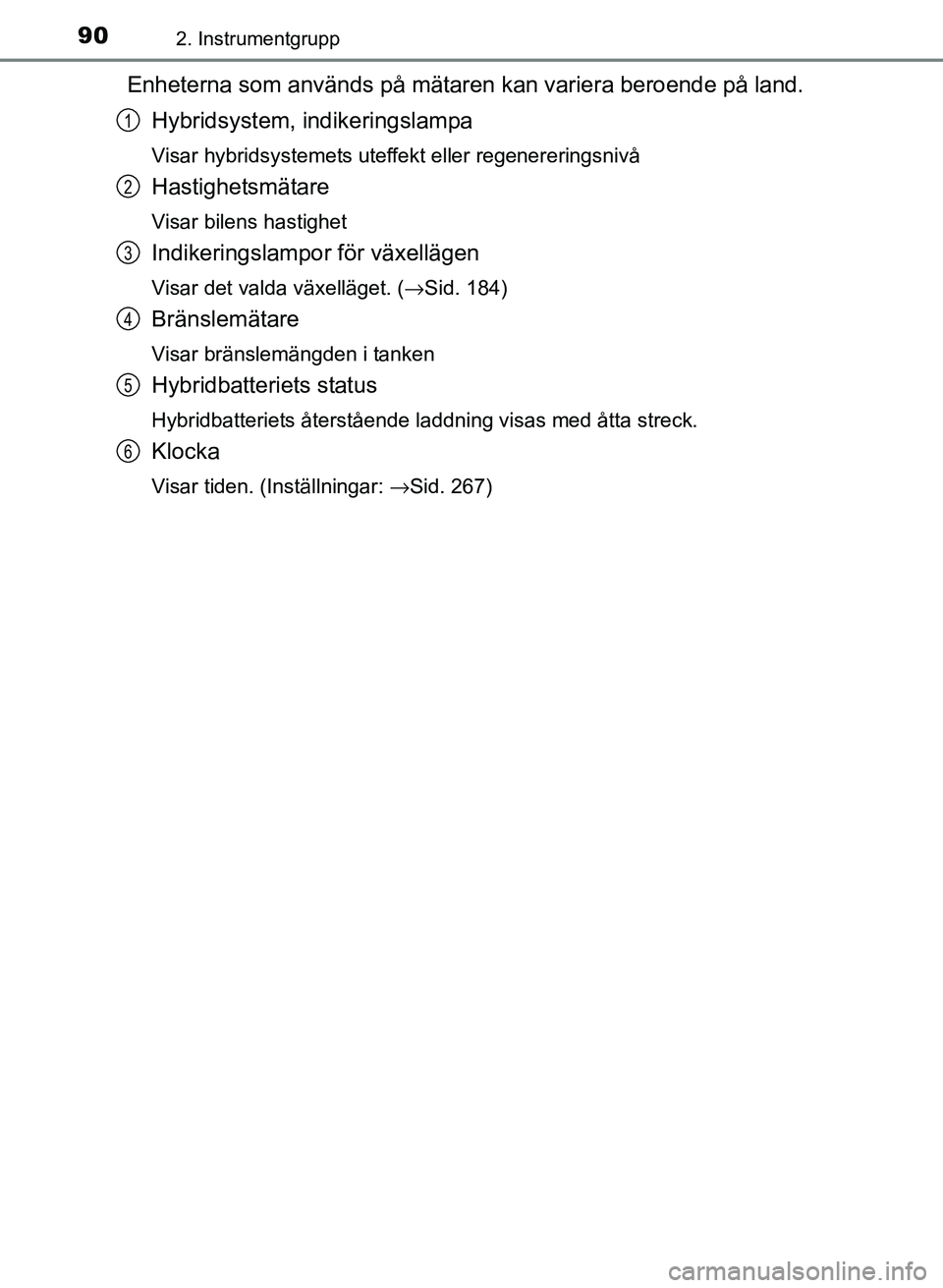

902. Instrumentgrupp
OM47B24SE
Enheterna som används på mätaren kan variera beroende på land.Hybridsystem, indikeringslampa
Visar hybridsystemets uteffekt eller regenereringsnivå
Hastighetsmätare
Visar bilens hastighet
Indikeringslampor för växellägen
Visar det valda växelläget. ( →Sid. 184)
Bränslemätare
Visar bränslemängden i tanken
Hybridbatteriets status
Hybridbatteriets återstående laddning visas med åtta streck.
Klocka
Visar tiden. (Inställningar: →Sid. 267)
1
2
3
4
5
6
OM47B24SE.book Page 90 Friday, June 10, 2016 4:36 PM
