TOYOTA PRIUS PLUS 2016 Bruksanvisningar (in Swedish)

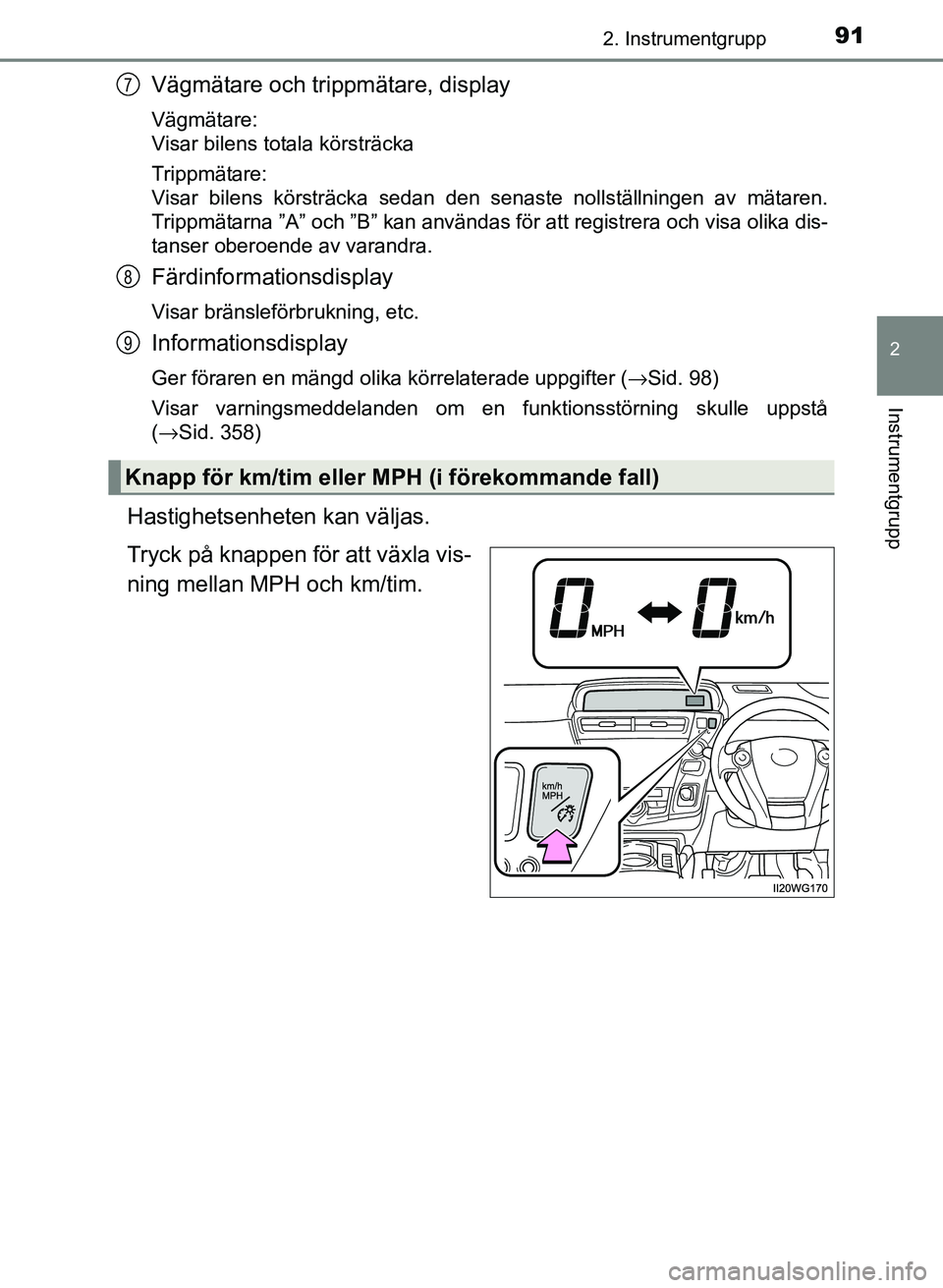

912. Instrumentgrupp
2
Instrumentgrupp
OM47B24SE
Vägmätare och trippmätare, display
Vägmätare:
Visar bilens totala körsträcka
Trippmätare:
Visar bilens körsträcka sedan den senaste nollställningen av mätaren.
Trippmätarna ”A” och ”B” kan användas för att registrera och visa olika dis-
tanser oberoende av varandra.
Färdinformationsdisplay
Visar bränsleförbrukning, etc.
Informationsdisplay
Ger föraren en mängd olika körrelaterade uppgifter (→Sid. 98)
Visar varningsmeddelanden om en funktionsstörning skulle uppstå
( →Sid. 358)
Hastighetsenheten kan väljas.
Tryck på knappen för att växla vis-
ning mellan MPH och km/tim.
Knapp för km/tim eller MPH (i förekommande fall)
7
8
9
OM47B24SE.book Page 91 Friday, June 10, 2016 4:36 PM

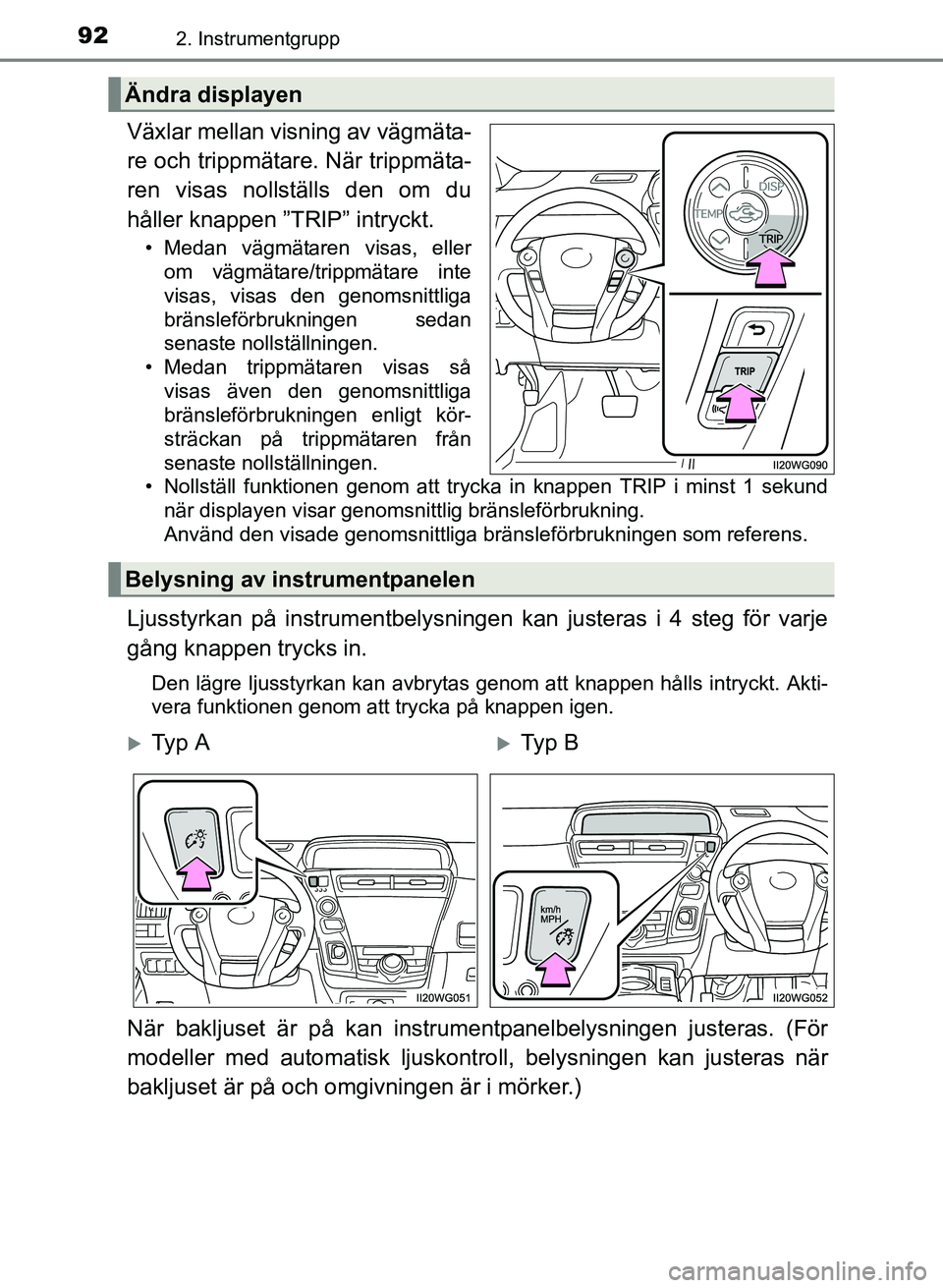

922. Instrumentgrupp
OM47B24SE
Växlar mellan visning av vägmäta-
re och trippmätare. När trippmäta-
ren visas nollställs den om du
håller knappen ”TRIP” intryckt.
• Medan vägmätaren visas, ellerom vägmätare/trippmätare inte
visas, visas den genomsnittliga
bränsleförbrukningen sedan
senaste nollställningen.
• Medan trippmätaren visas så visas även den genomsnittliga
bränsleförbrukningen enligt kör-
sträckan på trippmätaren från
senaste nollställningen.
• Nollställ funktionen genom att trycka in knappen TRIP i minst 1 sekund
när displayen visar genomsnittlig bränsleförbrukning.
Använd den visade genomsnittliga bränsleförbrukningen som referens.
Ljusstyrkan på instrumentbelysningen kan justeras i 4 steg för varje
gång knappen trycks in.
Den lägre ljusstyrkan kan avbrytas genom att knappen hålls intryckt. Akti-
vera funktionen genom att trycka på knappen igen.
När bakljuset är på kan instrumentpanelbelysningen justeras. (För
modeller med automatisk ljuskont roll, belysningen kan justeras när
bakljuset är på och omgivningen är i mörker.)
Ändra displayen
Belysning av instrumentpanelen
XTy p AXTy p B
OM47B24SE.book Page 92 Friday, June 10, 2016 4:36 PM

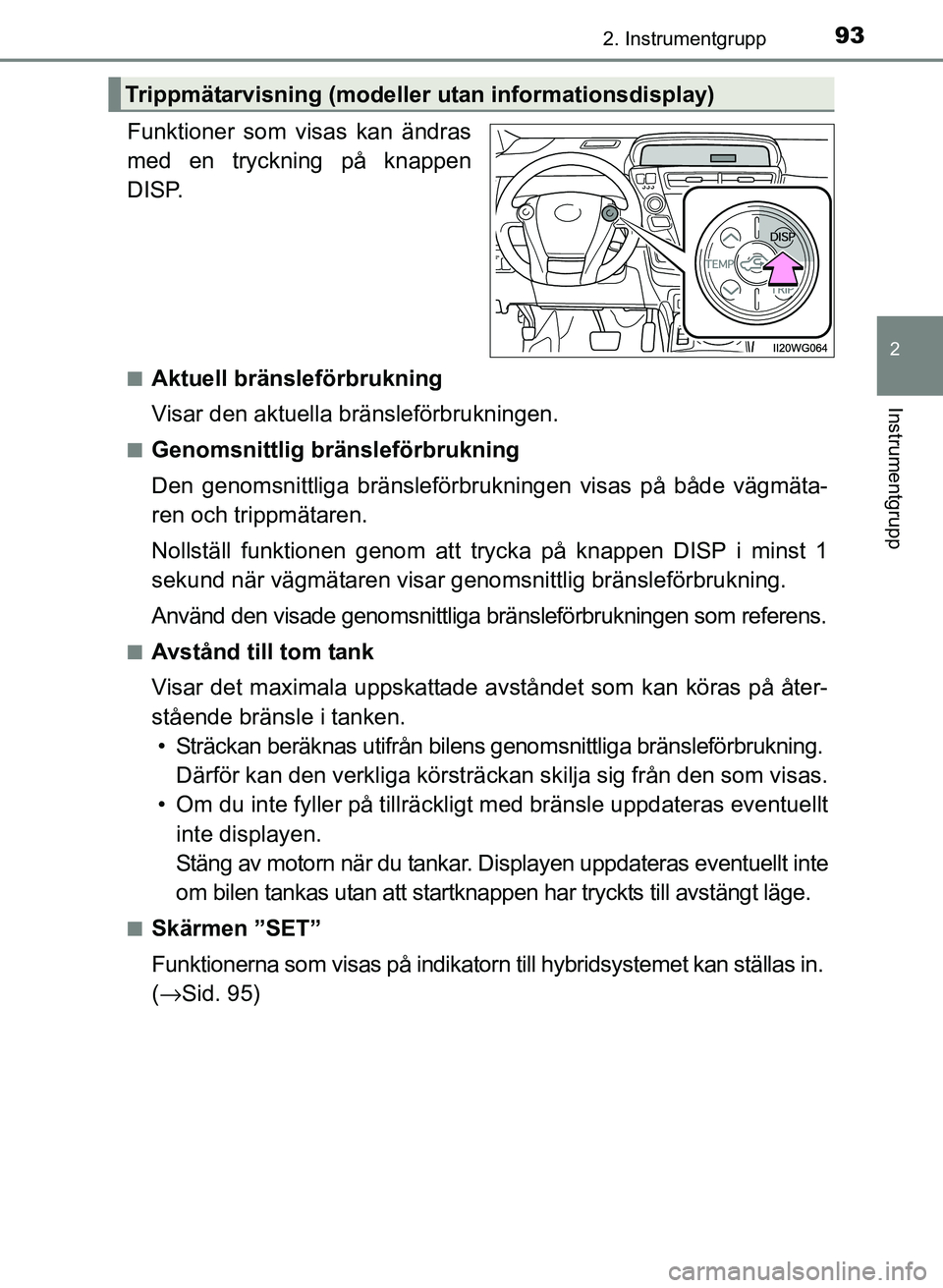

932. Instrumentgrupp
2
Instrumentgrupp
OM47B24SE
Funktioner som visas kan ändras
med en tryckning på knappen
DISP.
■Aktuell bränsleförbrukning
Visar den aktuella bränsleförbrukningen.
■Genomsnittlig bränsleförbrukning
Den genomsnittliga bränsleförbrukningen visas på både vägmäta-
ren och trippmätaren.
Nollställ funktionen genom att trycka på knappen DISP i minst 1
sekund när vägmätaren visar genomsnittlig bränsleförbrukning.
Använd den visade genomsnittliga bränsleförbrukningen som referens.
■Avstånd till tom tank
Visar det maximala uppskattade avståndet som kan köras på åter-
stående bränsle i tanken. • Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukning. Därför kan den verkliga körsträckan skilja sig från den som visas.
• Om du inte fyller på tillräckligt med bränsle uppdat eras eventuellt
inte displayen.
Stäng av motorn när du tankar. Displayen uppdateras eventuellt inte
om bilen tankas utan att startknappen har tryckts till avstängt läge.
■Skärmen ”SET”
Funktionerna som visas på indikatorn till hybridsystemet kan ställas in.
( → Sid. 95)
Trippmätarvisning (modeller utan informationsdisplay)
OM47B24SE.book Page 93 Friday, June 10, 2016 4:36 PM

942. Instrumentgrupp
OM47B24SE

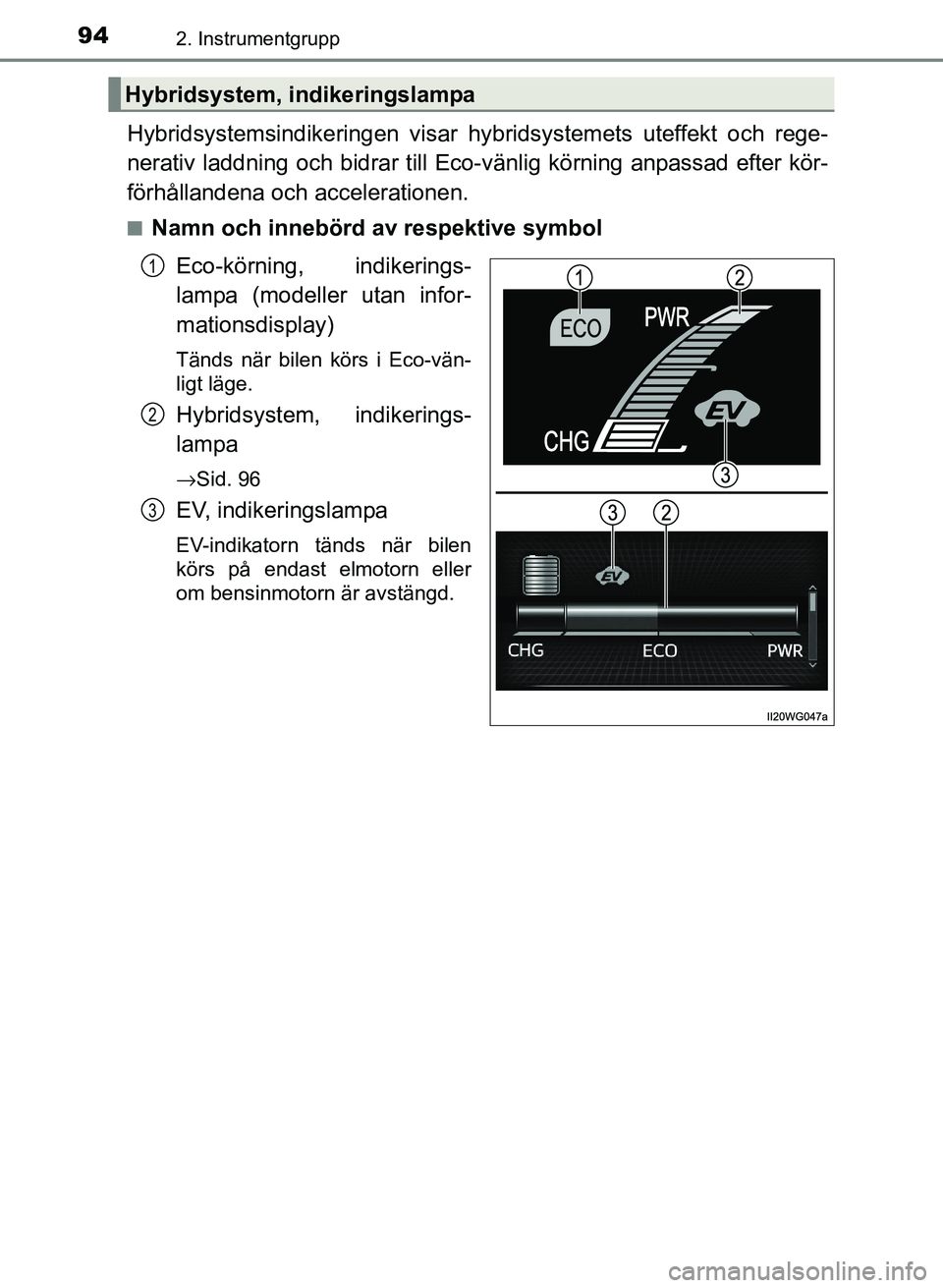

Hybridsystemsindikeringen visar hybridsystemets uteffekt och rege-
nerativ laddning och bidr ar till Eco-vänlig körning anpassad efter kör-
förhållandena och accelerationen.
■Namn och innebörd av respektive symbol
Eco-körning, indikerings-
lampa (modeller utan infor-
mationsdisplay)
Tänds när bilen körs i Eco-vän-
ligt läge.
Hybridsystem, indikerings-
lampa
→Sid. 96
EV, indikeringslampa
EV-indikatorn tänds när bilen
körs på endast elmotorn eller
om bensinmotorn är avstängd.
Hybridsystem, indikeringslampa
1
2
3
OM47B24SE.book Page 94 Friday, June 10, 2016 4:36 PM

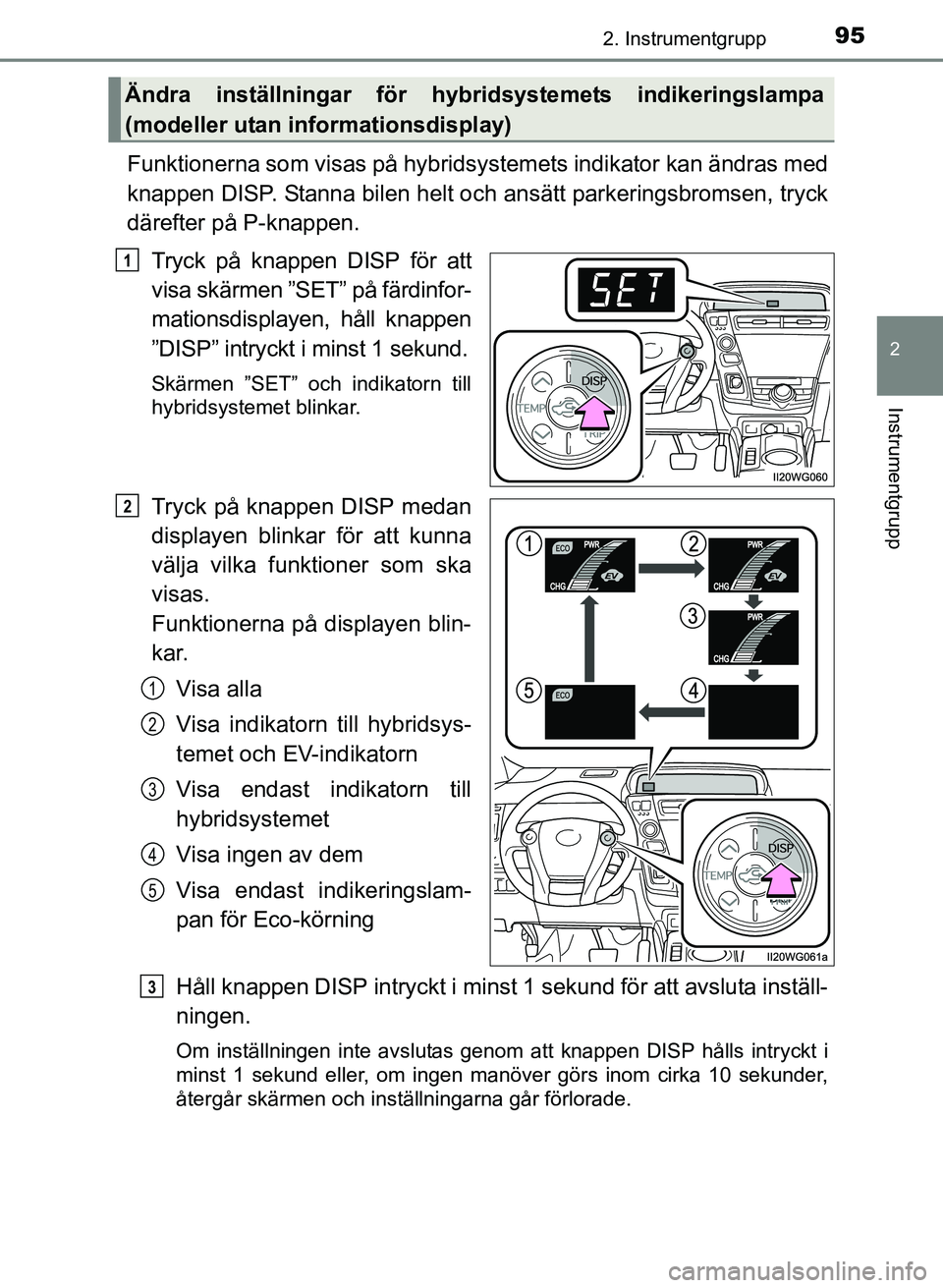

952. Instrumentgrupp
2
Instrumentgrupp
OM47B24SE
Funktionerna som visas på hybridsystemets indikator kan ändras med
knappen DISP. Stanna bilen helt och ansätt parkeringsbromsen, tryck
därefter på P-knappen.
Tryck på knappen DISP för att
visa skärmen ”SET” på färdinfor-
mationsdisplayen, håll knappen
”DISP” intryckt i minst 1 sekund.
Skärmen ”SET” och indikatorn till
hybridsystemet blinkar.
Tryck på knappen DISP medan
displayen blinkar för att kunna
välja vilka funktioner som ska
visas.
Funktionerna på displayen blin-
kar.Visa alla
Visa indikatorn till hybridsys-
temet och EV-indikatorn
Visa endast indikatorn till
hybridsystemet
Visa ingen av dem
Visa endast indikeringslam-
pan för Eco-körning
Håll knappen DISP intryckt i minst 1 sekund för att avsluta inställ-
ningen.
Om inställningen inte avslutas genom att knappen DISP hålls intryckt i
minst 1 sekund eller, om ingen manöver görs inom cirka 10 sekunder,
återgår skärmen och inställningarna går förlorade.
Ändra inställningar för hybridsystemets indikeringslampa
(modeller utan informationsdisplay)
1
2
1
2
3
4
5
3
OM47B24SE.book Page 95 Friday, June 10, 2016 4:36 PM

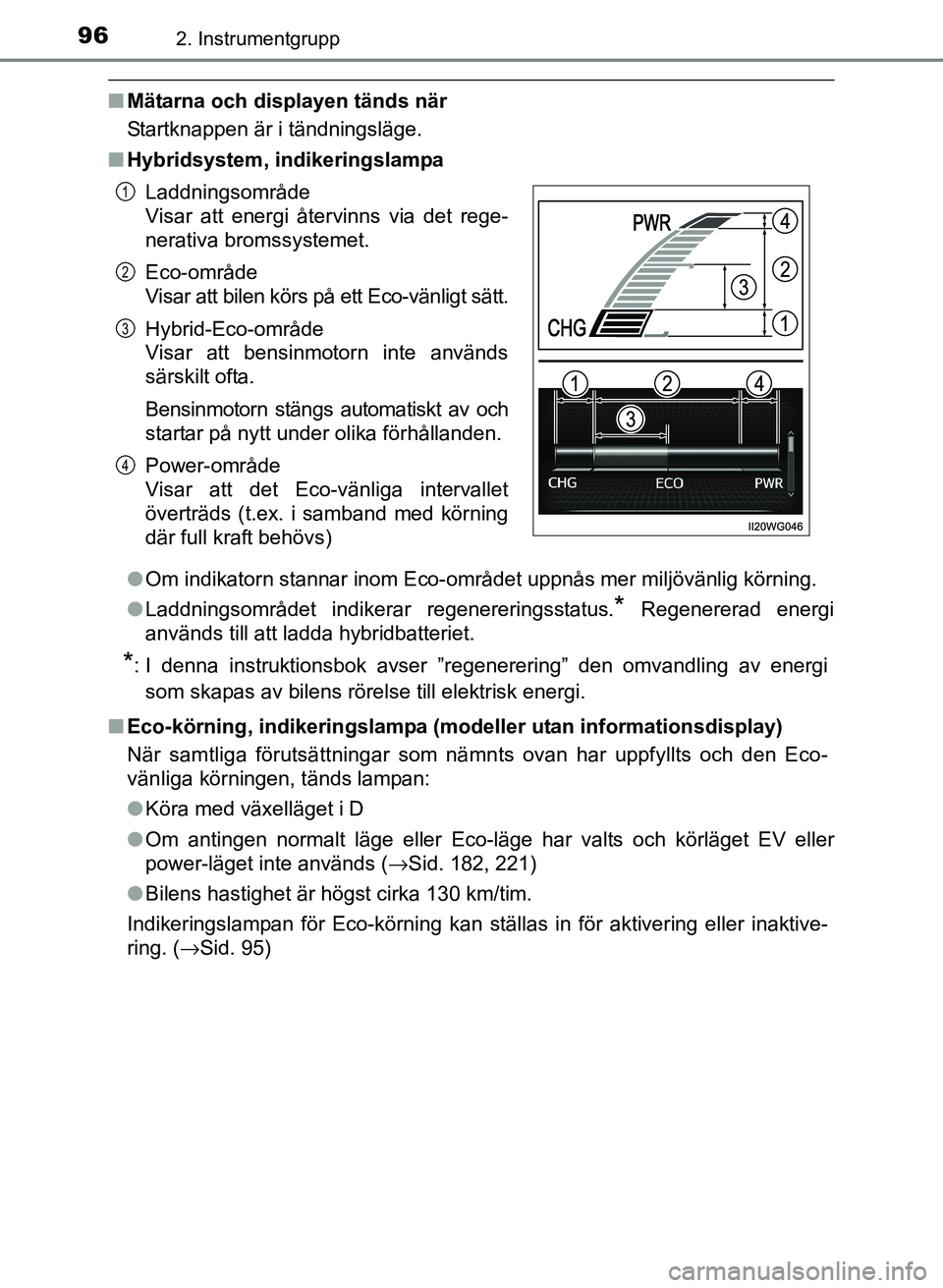

962. Instrumentgrupp
OM47B24SE
■Mätarna och displayen tänds när
Startknappen är i tändningsläge.
■ Hybridsystem, indikeringslampa
●Om indikatorn stannar inom Eco-området uppnås mer miljövänlig körning.
● Laddningsområdet indikerar regenereringsstatus.
* Regenererad energi
används till att ladda hybridbatteriet.
*: I denna instruktionsbok avser ”regenerering” den omvandling av energi
som skapas av bilens rörelse till elektrisk energi.
■ Eco-körning, indikeringslampa (mod eller utan informationsdisplay)
När samtliga förutsättningar som nämnts ovan har uppfyllts och den Eco-
vänliga körningen, tänds lampan:
● Köra med växelläget i D
● Om antingen normalt läge eller Eco-läge har valts och körläget EV eller
power-läget inte används ( →Sid. 182, 221)
● Bilens hastighet är högst cirka 130 km/tim.
Indikeringslampan för Eco-körning kan ställas in för aktivering eller inaktive-
ring. ( →Sid. 95)
Laddningsområde
Visar att energi återvinns via det rege-
nerativa bromssystemet.
Eco-område
Visar att bilen körs på ett Eco-vänligt sätt.
Hybrid-Eco-område
Visar att bensinmotorn inte används
särskilt ofta.
Bensinmotorn stängs automatiskt av och
startar på nytt under olika förhållanden.
Power-område
Visar att det Eco-vänliga intervallet
överträds (t.ex. i samband med körning
där full kraft behövs)
1
2
3
4
OM47B24SE.book Page 96 Friday, June 10, 2016 4:36 PM

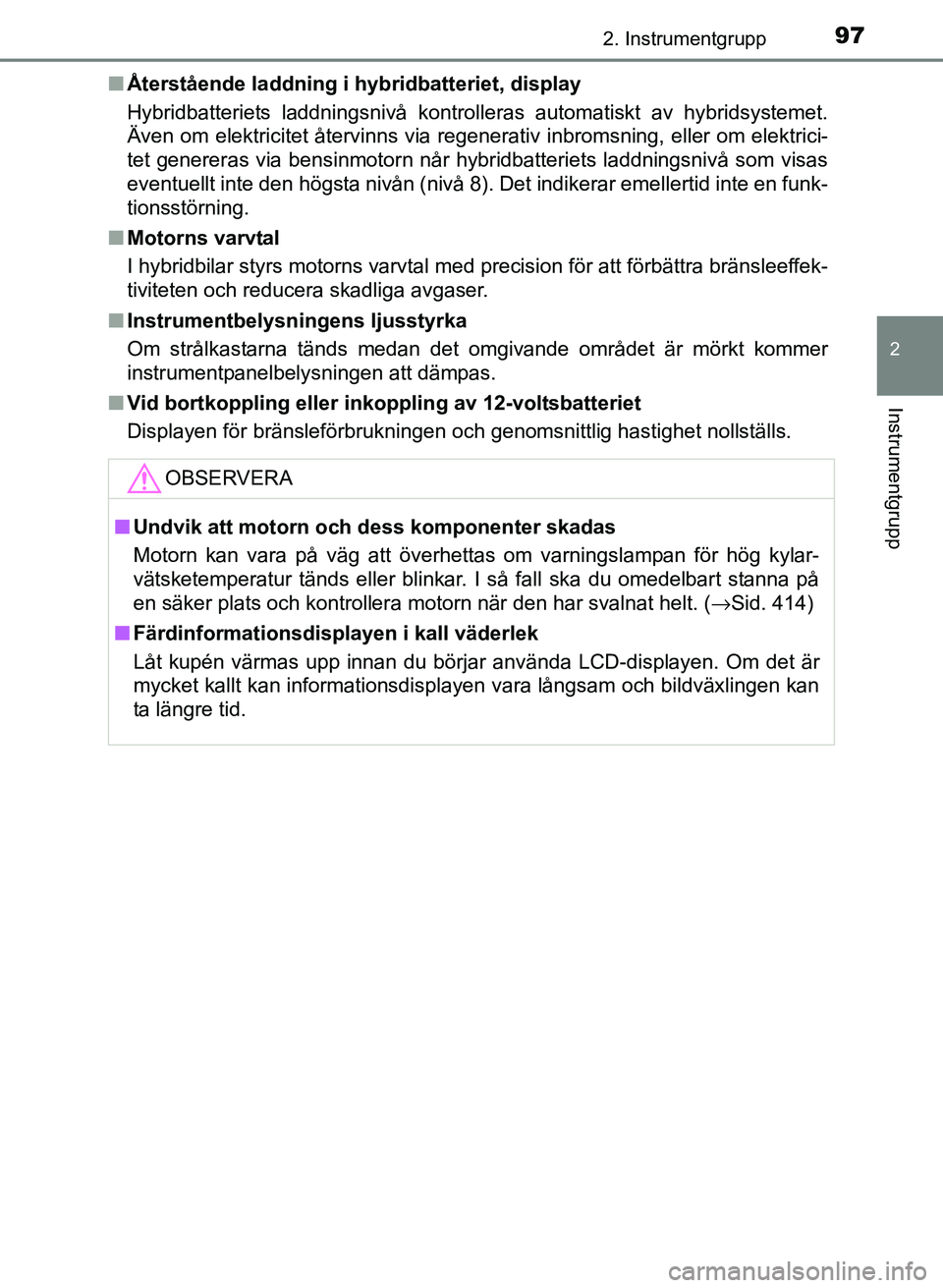

972. Instrumentgrupp
2
Instrumentgrupp
OM47B24SE■
Återstående laddning i hybridbatteriet, display
Hybridbatteriets laddningsnivå kontroller as automatiskt av hybridsystemet.
Även om elektricitet återvinns via regene rativ inbromsning, eller om elektrici-
tet genereras via bensinmotorn når hybridbatteriets laddningsnivå som visas
eventuellt inte den högsta nivån (nivå 8). Det indikerar emellertid inte en funk-
tionsstörning.
■ Motorns varvtal
I hybridbilar styrs motorns varvtal med precision för att förbättra bränsleeffek-
tiviteten och reducera skadliga avgaser.
■ Instrumentbelysningens ljusstyrka
Om strålkastarna tänds medan det omgivande området är mörkt kommer
instrumentpanelbelysningen att dämpas.
■ Vid bortkoppling eller inko ppling av 12-voltsbatteriet
Displayen för bränsleförbrukningen och genomsnittlig hastighet \
nollställs.
OBSERVERA
■ Undvik att motorn och dess komponenter skadas
Motorn kan vara på väg att överhettas om varningslampan för hög kylar-
vätsketemperatur tänds eller blinkar. I så fall ska du omedelbart stanna på
en säker plats och kontrollera motorn när den har svalnat helt. ( →Sid. 414)
■ Färdinformationsdisplayen i kall väderlek
Låt kupén värmas upp innan du börjar använda LCD-displayen. Om det är
mycket kallt kan informationsdisplayen vara långsam och bildväxlingen kan
ta längre tid.
OM47B24SE.book Page 97 Friday, June 10, 2016 4:36 PM

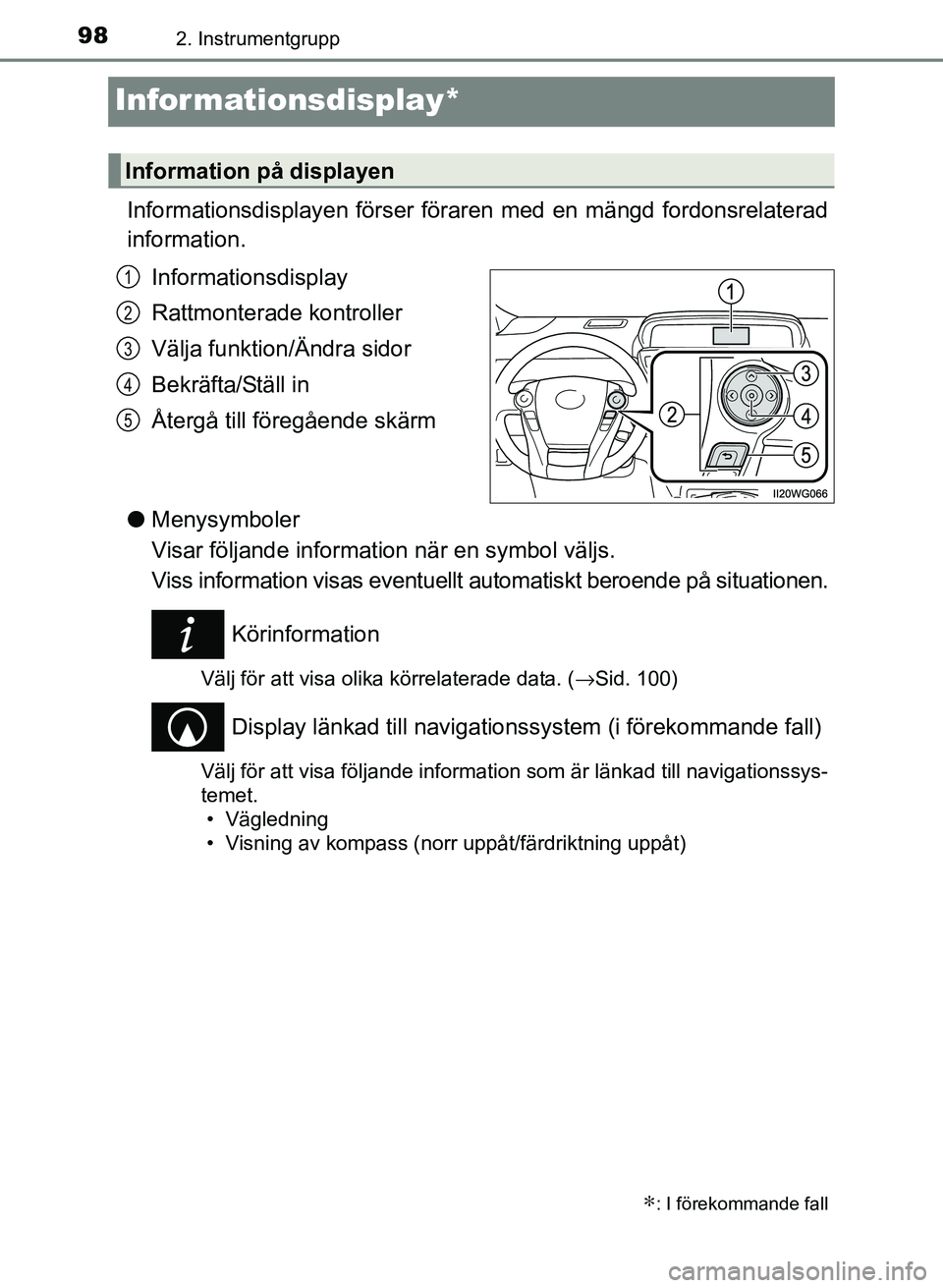

982. Instrumentgrupp
OM47B24SE
Informationsdisplay*
Informationsdisplayen förser föraren med en mängd fordonsrelaterad
information.Informationsdisplay
Rattmonterade kontroller
Välja funktion/Ändra sidor
Bekräfta/Ställ in
Återgå till föregående skärm
● Menysymboler
Visar följande information när en symbol väljs.
Viss information visas eventuellt automatiskt beroende på situationen.
Körinformation
Välj för att visa olika körrelaterade data. ( →Sid. 100)
Display länkad till navigationssystem (i förekommande fall)
Välj för att visa följande information som är länkad till navigationssys-
temet.
• Vägledning
• Visning av kompass (norr uppåt/färdriktning uppåt)
∗: I förekommande fall
Information på displayen
1
2
3
4
5
OM47B24SE.book Page 98 Friday, June 10, 2016 4:36 PM

992. Instrumentgrupp
2
Instrumentgrupp
OM47B24SE

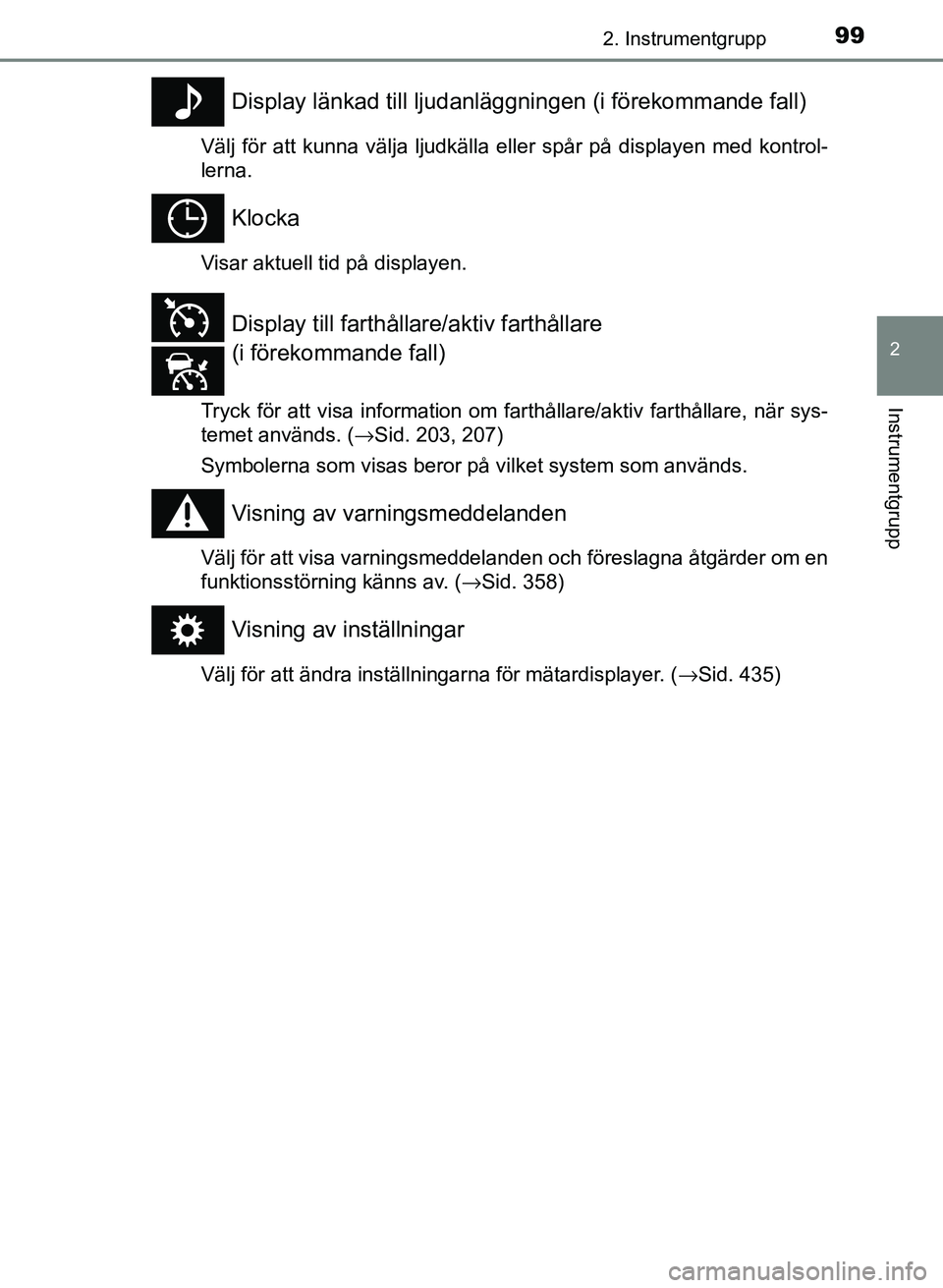

Display länkad till ljudanläggningen (i förekommande fall)
Välj för att kunna välja ljudkälla eller spår på displayen med kontrol-
lerna.
Klocka
Visar aktuell tid på displayen.
Tryck för att visa information om farthållare/aktiv farthållare, när sys-
temet används. (→Sid. 203, 207)
Symbolerna som visas beror på vilket system som används.
Visning av varningsmeddelanden
Välj för att visa varningsmeddelanden och föreslagna åtgärder om en
funktionsstörning känns av. ( →Sid. 358)
Visning av inställningar
Välj för att ändra inställningarna för mätardisplayer. ( →Sid. 435)
Display till farthållare/aktiv farthållare
(i förekommande fall)
OM47B24SE.book Page 99 Friday, June 10, 2016 4:36 PM

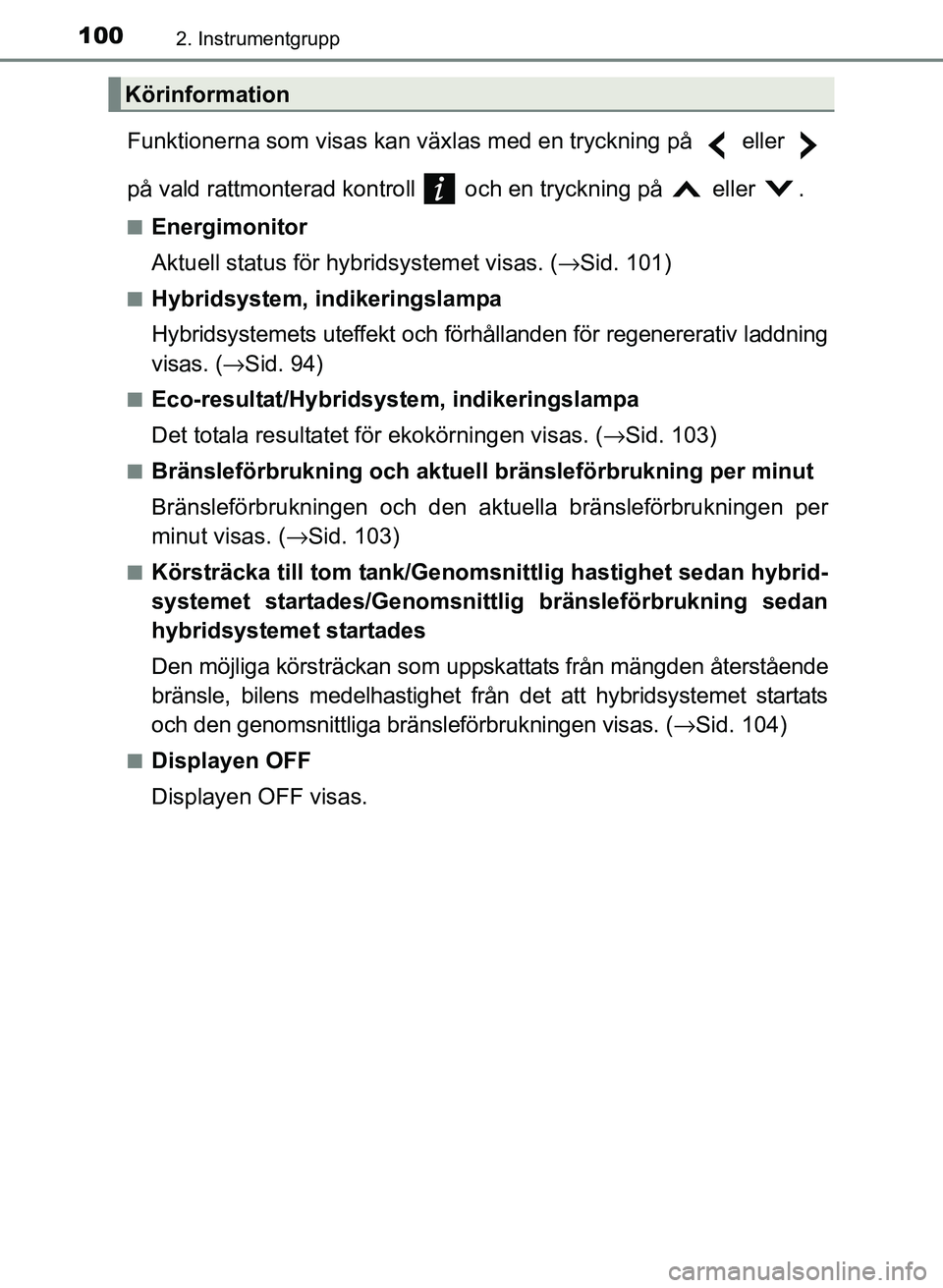

1002. Instrumentgrupp
OM47B24SE
Funktionerna som visas kan växlas med en tryckning på eller
på vald rattmonterad kontroll och en tryckning på eller .
■Energimonitor
Aktuell status för hybridsystemet visas. (→Sid. 101)
■Hybridsystem, indikeringslampa
Hybridsystemets uteffekt och förhållanden för regenererativ laddning
visas. ( →Sid. 94)
■Eco-resultat/Hybridsystem, indikeringslampa
Det totala resultatet för ekokörningen visas. ( →Sid. 103)
■Bränsleförbrukning och aktuel l bränsleförbrukning per minut
Bränsleförbrukningen och den aktuella bränsleförbrukningen per
minut visas. ( →Sid. 103)
■Körsträcka till tom tank/Genomsnittlig hastighet sedan hybrid-
systemet startades/Genomsnittlig bränsleförbrukning sedan
hybridsystemet startades
Den möjliga körsträckan som uppska ttats från mängden återstående
bränsle, bilens medelhastighet från det att hybridsystemet startats
och den genomsnittliga bränsleförbrukningen visas. ( →Sid. 104)
■Displayen OFF
Displayen OFF visas.
Körinformation
OM47B24SE.book Page 100 Friday, June 10, 2016 4:36 PM
