TOYOTA PRIUS PLUS 2016 Instructieboekje (in Dutch)

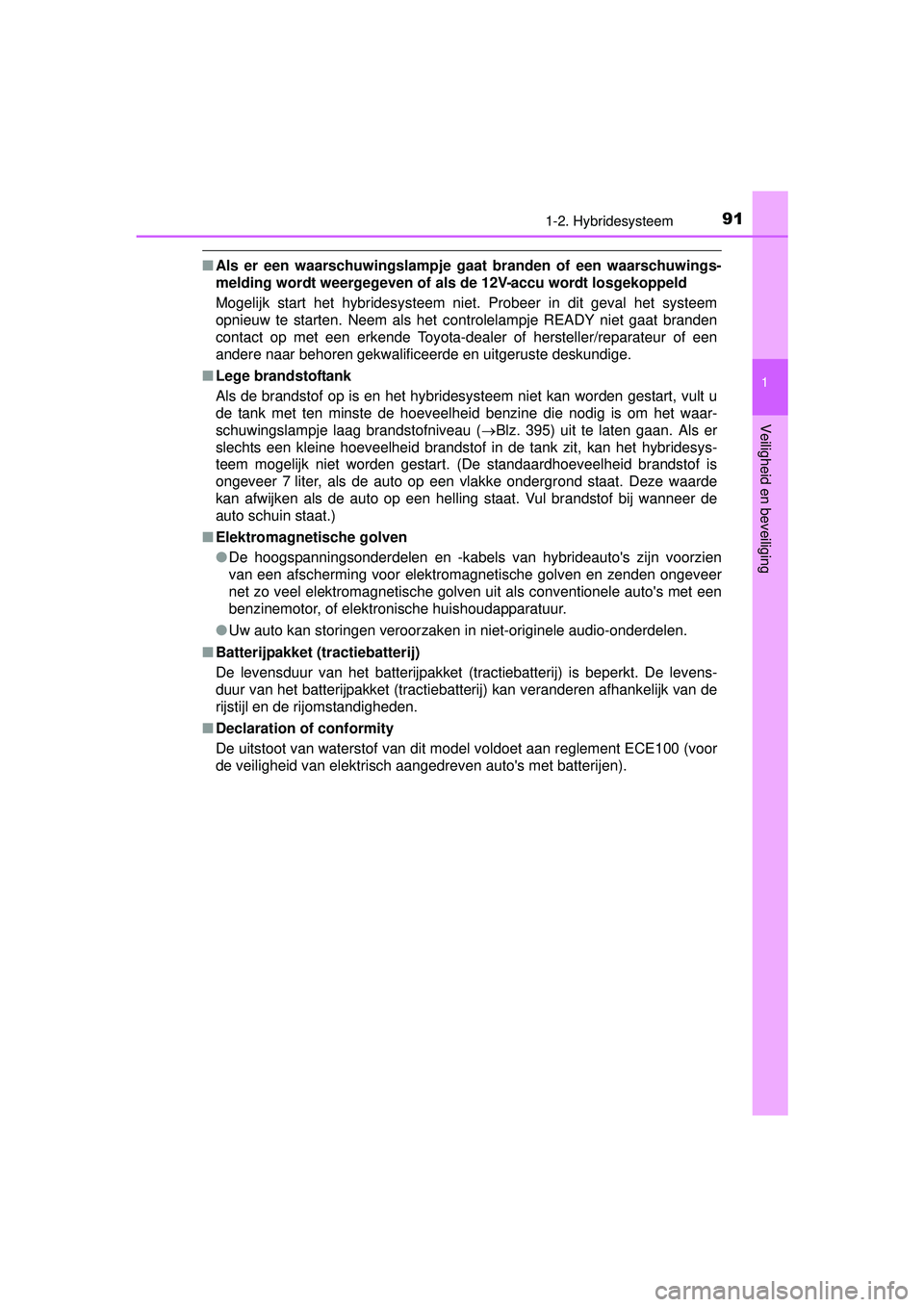

911-2. Hybridesysteem
1
PRIUS +_OM_OM47B24E_(EE)
Veiligheid en beveiliging
■Als er een waarschuwingslampje gaat branden of een waarschuwings-
melding wordt weergege ven of als de 12V-accu wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Probeer in dit geval het systeem
opnieuw te starten. Neem als het controlelampje READY niet gaat branden
contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Lege brandstoftank
Als de brandstof op is en het hybridesysteem niet kan worden gestart, vult u
de tank met ten minste de hoeveelheid benzine die nodig is om het waar-
schuwingslampje laag brandstofniveau ( Blz. 395) uit te laten gaan. Als er
slechts een kleine hoeveelheid brandstof in de tank zit, kan het hybridesys-
teem mogelijk niet worden gestart. (De standaardhoeveelheid brandstof is
ongeveer 7 liter, als de auto op een vlakke ondergrond staat. Deze waarde
kan afwijken als de auto op een helling staat. Vul brandstof bij wanneer de
auto schuin staat.)
■ Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels van hybrideauto's zijn voorzien
van een afscherming voor elektr omagnetische golven en zenden ongeveer
net zo veel elektromagnetische golven uit als conventionele auto's met een
benzinemotor, of elektronische huishoudapparatuur.
● Uw auto kan storingen veroorzaken in niet-originele audio-onderdelen.
■ Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket (tractiebatterij) is beperkt. De levens-
duur van het batterijpakket (tractiebatterij) kan veranderen afhankelijk van de
rijstijl en de rijomstandigheden.
■ Declaration of conformity
De uitstoot van waterstof van dit model voldoet aan reglement ECE100 (voor
de veiligheid van elektrisch aangedreven auto's met batterijen).
PRIUS +_OM_OM47B24E_(EE).book Page 91 Tuesday, May 3, 2016 2:22 PM

921-2. Hybridesysteem
PRIUS +_OM_OM47B24E_(EE)

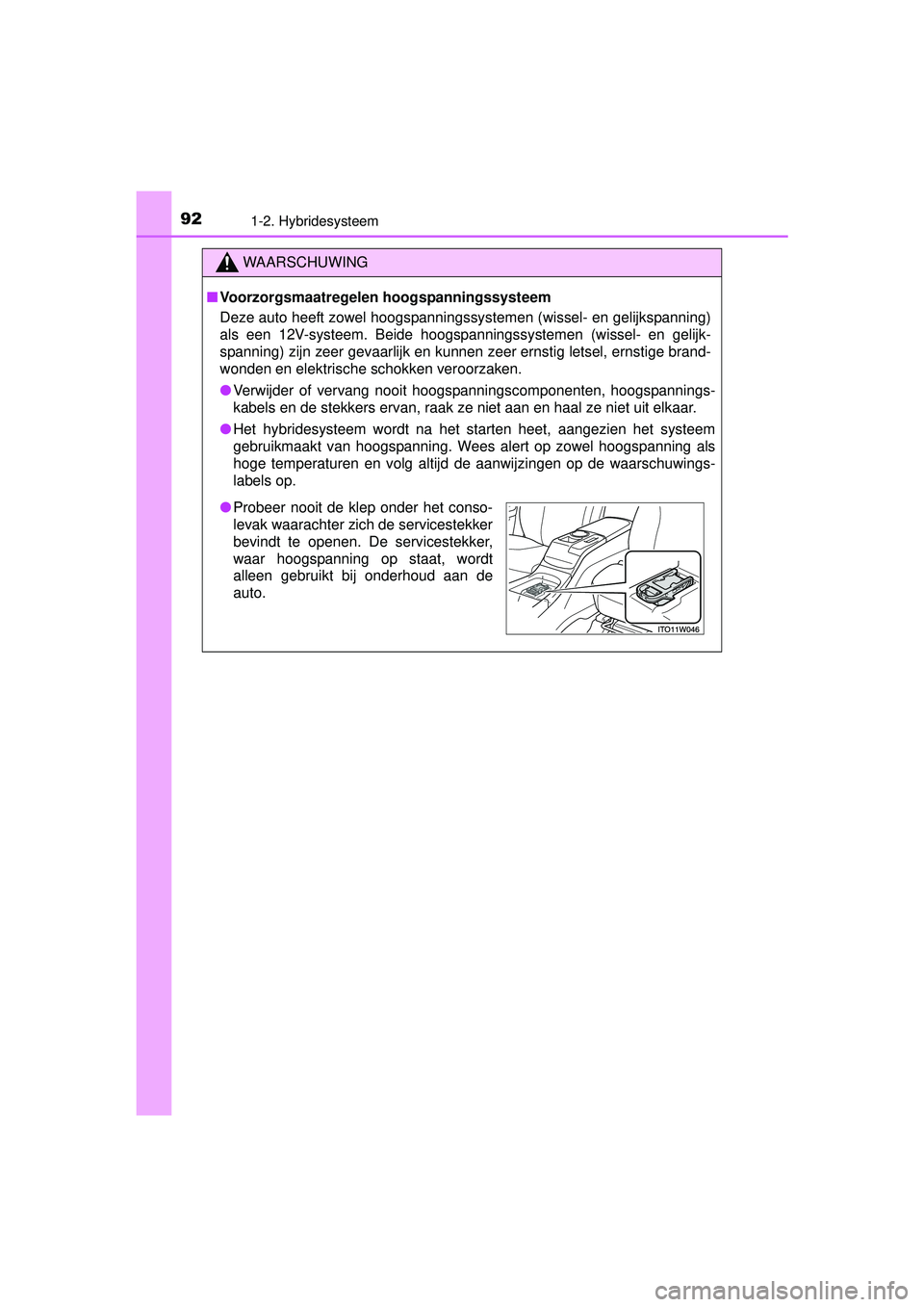

WAARSCHUWING
■Voorzorgsmaatregele n hoogspanningssysteem
Deze auto heeft zowel hoogspanningssystemen (wissel- en gelijkspanning)
als een 12V-systeem. Beide hoogspanningssystemen (wissel- en gelijk-
spanning) zijn zeer gevaarlijk en kunnen zeer ernstig letsel, ernstige brand-
wonden en elektrische schokken veroorzaken.
● Verwijder of vervang nooit hoogspanningscomponenten, hoogspannings-
kabels en de stekkers ervan, raak ze niet aan en haal ze niet uit elkaar\
.
● Het hybridesysteem wordt na het starten heet, aangezien het systeem
gebruikmaakt van hoogspanning. Wees alert op zowel hoogspanning als
hoge temperaturen en volg altijd de aanwijzingen op de waarschuwings-
labels op.
●Probeer nooit de klep onder het conso-
levak waarachter zich de servicestekker
bevindt te openen. De servicestekker,
waar hoogspanning op staat, wordt
alleen gebruikt bij onderhoud aan de
auto.
PRIUS +_OM_OM47B24E_(EE).book Page 92 Tuesday, May 3, 2016 2:22 PM

931-2. Hybridesysteem
1
PRIUS +_OM_OM47B24E_(EE)
Veiligheid en beveiliging

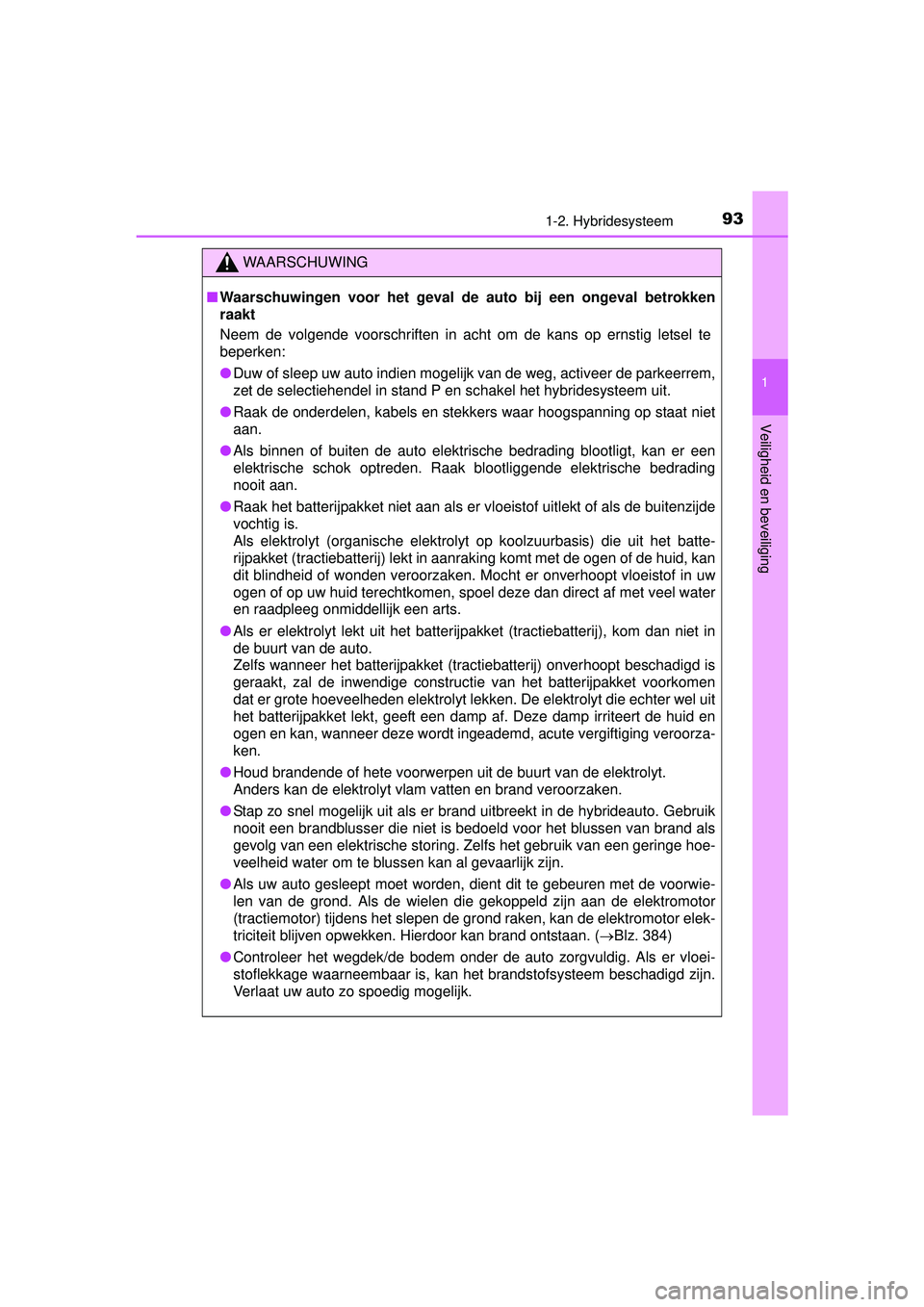

WAARSCHUWING
■Waarschuwingen voor het geval de auto bij een ongeval betrokken
raakt
Neem de volgende voorschriften in acht om de kans op ernstig letsel te
beperken:
● Duw of sleep uw auto indien mogelijk van de weg, activeer de parkeerrem,
zet de selectiehendel in stand P en schakel het hybridesysteem uit.
● Raak de onderdelen, kabels en stekkers waar hoogspanning op staat niet
aan.
● Als binnen of buiten de auto elektrische bedrading blootligt, kan er een
elektrische schok optreden. Raak blootliggende elektrische bedrading
nooit aan.
● Raak het batterijpakket niet aan als er vloeistof uitlekt of als de buitenzijde
vochtig is.
Als elektrolyt (organische elektrolyt op koolzuurbasis) die uit het batte-
rijpakket (tractiebatterij) lekt in aanraking komt met de ogen of de huid, kan
dit blindheid of wonden veroorzaken. Mocht er onverhoopt vloeistof in uw
ogen of op uw huid terechtkomen, spoel deze dan direct af met veel water
en raadpleeg onmiddellijk een arts.
● Als er elektrolyt lekt uit het batterijpakket (tractiebatterij), kom dan niet in
de buurt van de auto.
Zelfs wanneer het batterijpakket (tractiebatterij) onverhoopt beschadigd is
geraakt, zal de inwendige constructie van het batterijpakket voorkomen
dat er grote hoeveelheden elektrolyt lekken. De elektrolyt die echter wel uit
het batterijpakket lekt, geeft een damp af. Deze damp irriteert de huid en
ogen en kan, wanneer deze wordt ingeademd, acute vergiftiging veroorza-
ken.
● Houd brandende of hete voorwerpen uit de buurt van de elektrolyt.
Anders kan de elektrolyt vlam vatten en brand veroorzaken.
● Stap zo snel mogelijk uit als er brand uitbreekt in de hybrideauto. Gebruik
nooit een brandblusser die niet is bedoeld voor het blussen van brand als
gevolg van een elektrische storing. Zelfs het gebruik van een geringe hoe-
veelheid water om te blussen kan al gevaarlijk zijn.
● Als uw auto gesleept moet worden, dient dit te gebeuren met de voorwie-
len van de grond. Als de wielen die gekoppeld zijn aan de elektromotor
(tractiemotor) tijdens het slepen de grond raken, kan de elektromotor elek-
triciteit blijven opwekken. Hierdoor kan brand ontstaan. ( Blz. 384)
● Controleer het wegdek/de bodem onder de auto zorgvuldig. Als er vloei-
stoflekkage waarneembaar is, kan het brandstofsysteem beschadigd zijn.
Verlaat uw auto zo spoedig mogelijk.
PRIUS +_OM_OM47B24E_(EE).book Page 93 Tuesday, May 3, 2016 2:22 PM

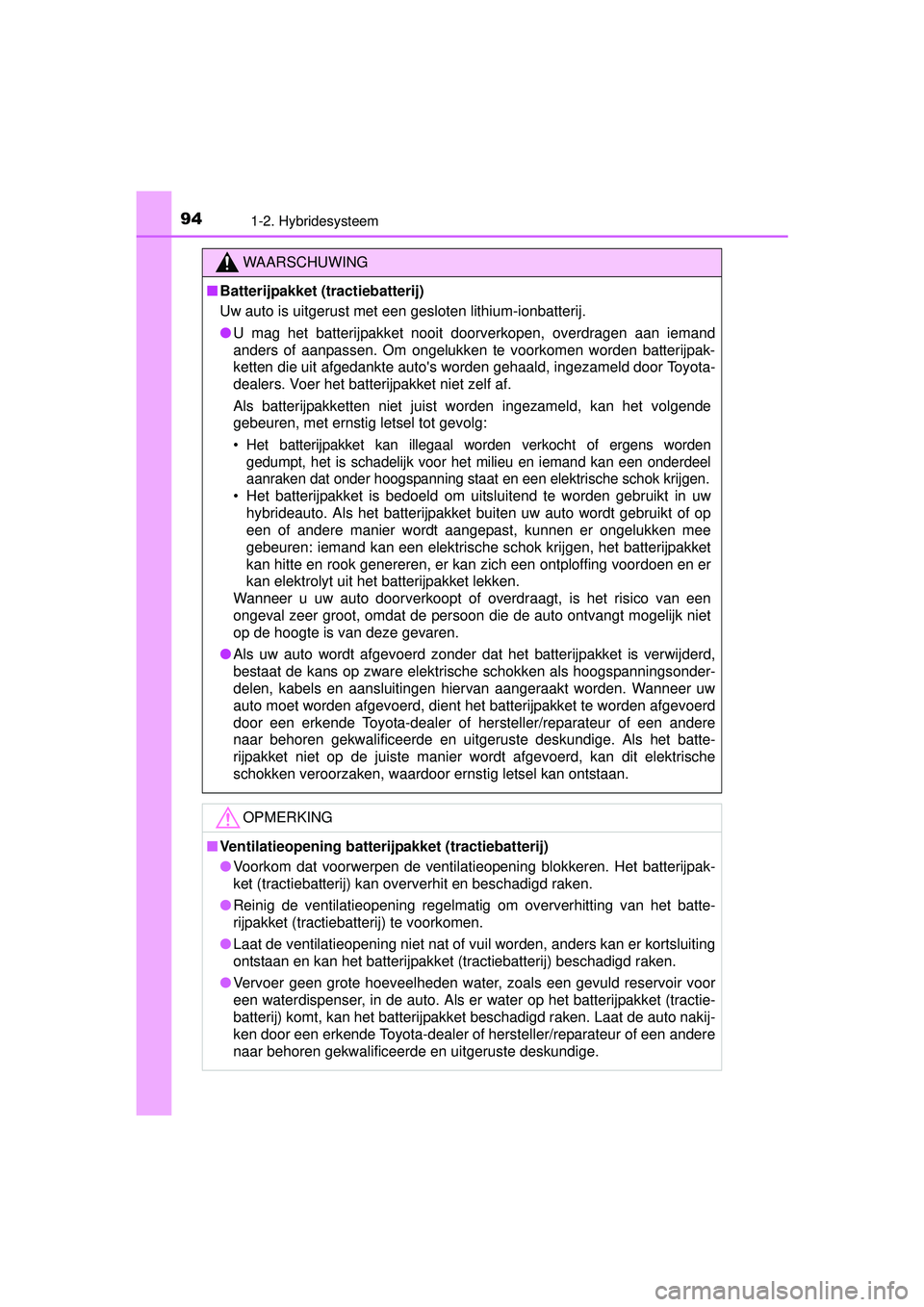

941-2. Hybridesysteem
PRIUS +_OM_OM47B24E_(EE)
WAARSCHUWING
■Batterijpakket (tractiebatterij)
Uw auto is uitgerust met een gesloten lithium-ionbatterij.
● U mag het batterijpakket nooit doorverkopen, overdragen aan iemand
anders of aanpassen. Om ongelukken te voorkomen worden batterijpak-
ketten die uit afgedankte auto's worden gehaald, ingezameld door Toyota-
dealers. Voer het batterijpakket niet zelf af.
Als batterijpakketten niet juist worden ingezameld, kan het volgende
gebeuren, met ernstig letsel tot gevolg:
• Het batterijpakket kan illegaal worden verkocht of ergens worden
gedumpt, het is schadelijk voor he t milieu en iemand kan een onderdeel
aanraken dat onder hoogspanning staa t en een elektrische schok krijgen.
• Het batterijpakket is bedoeld om uitsluitend te worden gebruikt in uw
hybrideauto. Als het batterijpakket buiten uw auto wordt gebruikt of op
een of andere manier wordt aangepast, kunnen er ongelukken mee
gebeuren: iemand kan een elektrische schok krijgen, het batterijpakket
kan hitte en rook genereren, er kan zich een ontploffing voordoen en er
kan elektrolyt uit het batterijpakket lekken.
Wanneer u uw auto doorverkoopt of overdraagt, is het risico van een
ongeval zeer groot, omdat de persoon die de auto ontvangt mogelijk niet
op de hoogte is van deze gevaren.
● Als uw auto wordt afgevoerd zonder dat het batterijpakket is verwijderd,
bestaat de kans op zware elektrische schokken als hoogspanningsonder-
delen, kabels en aansluitingen hiervan aangeraakt worden. Wanneer uw
auto moet worden afgevoerd, dient het batterijpakket te worden afgevoerd
door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige. Als het batte-
rijpakket niet op de juiste manier wordt afgevoerd, kan dit elektrische
schokken veroorzaken, waardoor ernstig letsel kan ontstaan.
OPMERKING
■Ventilatieopening batterijpakket (tractiebatterij)
● Voorkom dat voorwerpen de ventilatieopening blokkeren. Het batterijpak-
ket (tractiebatterij) kan oververhit en beschadigd raken.
● Reinig de ventilatieopening regelmatig om oververhitting van het batte-
rijpakket (tractiebatterij) te voorkomen.
● Laat de ventilatieopening niet nat of vuil worden, anders kan er kortsluiting
ontstaan en kan het batterijpakket (tractiebatterij) beschadigd raken.
● Vervoer geen grote hoeveelheden water, zoals een gevuld reservoir voor
een waterdispenser, in de auto. Als er water op het batterijpakket (tractie-
batterij) komt, kan het batterijpakket beschadigd raken. Laat de auto nakij-
ken door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
PRIUS +_OM_OM47B24E_(EE).book Page 94 Tuesday, May 3, 2016 2:22 PM

95
1
1-3. Antidiefstalsysteem
PRIUS +_OM_OM47B24E_(EE)
Veiligheid en beveiliging

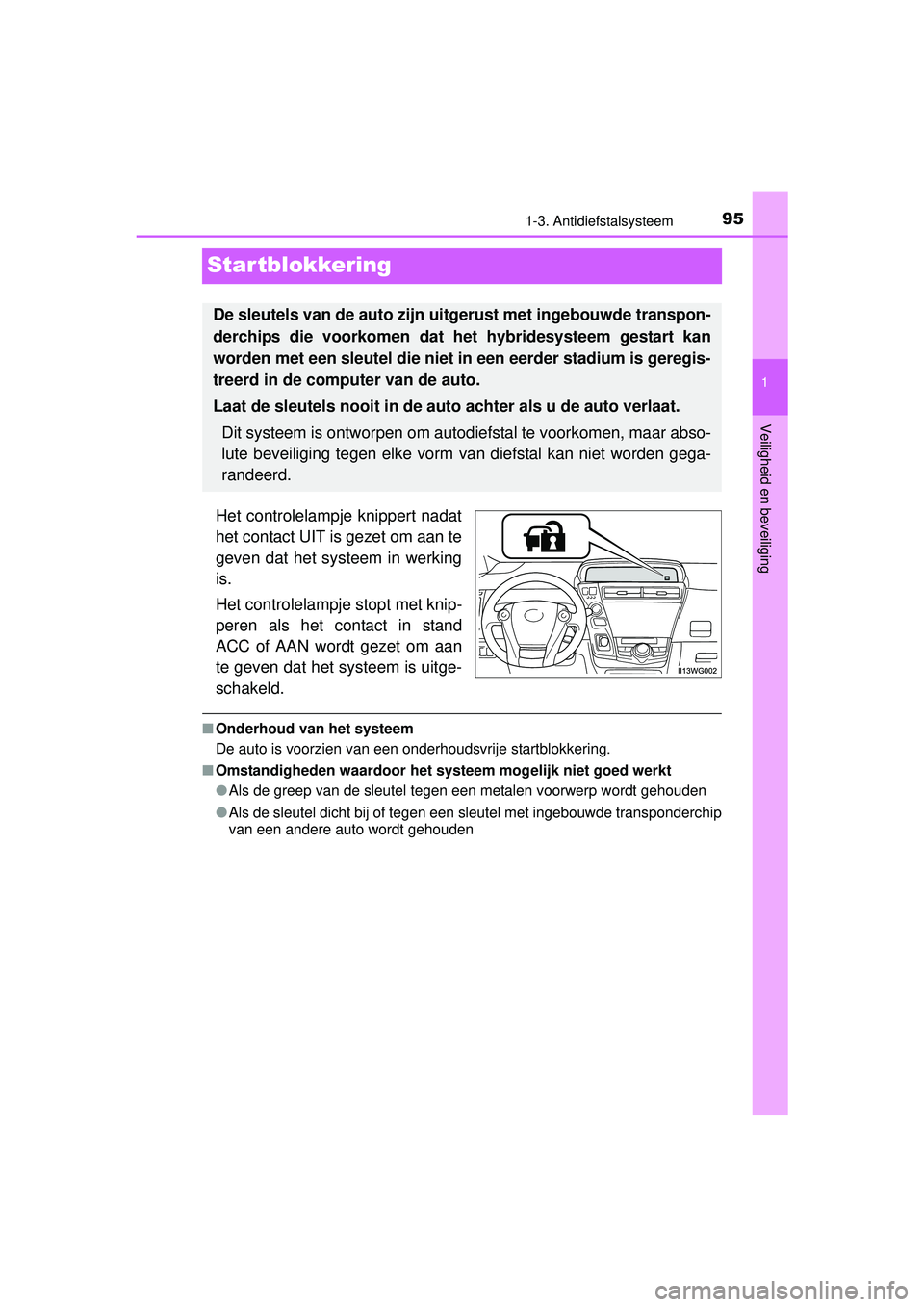

Startblokkering
Het controlelampje knippert nadat
het contact UIT is gezet om aan te
geven dat het systeem in werking
is.
Het controlelampje stopt met knip-
peren als het contact in stand
ACC of AAN wordt gezet om aan
te geven dat het systeem is uitge-
schakeld.
■ Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije startblokkering.
■ Omstandigheden waardoor het systeem mogelijk niet goed werkt
● Als de greep van de sleutel tegen een metalen voorwerp wordt gehouden
● Als de sleutel dicht bij of tegen een sleutel met ingebouwde transponderchip
van een andere auto wordt gehouden
De sleutels van de auto zijn uitgerust met ingebouwde transpon-
derchips die voorkomen dat he t hybridesysteem gestart kan
worden met een sleutel die niet in een eerder stadium is geregis-
treerd in de computer van de auto.
Laat de sleutels nooit in de auto achter als u de auto verlaat.
Dit systeem is ontworpen om autodiefstal te voorkomen, maar abso-
lute beveiliging tegen elke vorm van diefstal kan niet worden gega-
randeerd.
PRIUS +_OM_OM47B24E_(EE).book Page 95 Tuesday, May 3, 2016 2:22 PM

961-3. Antidiefstalsysteem
PRIUS +_OM_OM47B24E_(EE)■

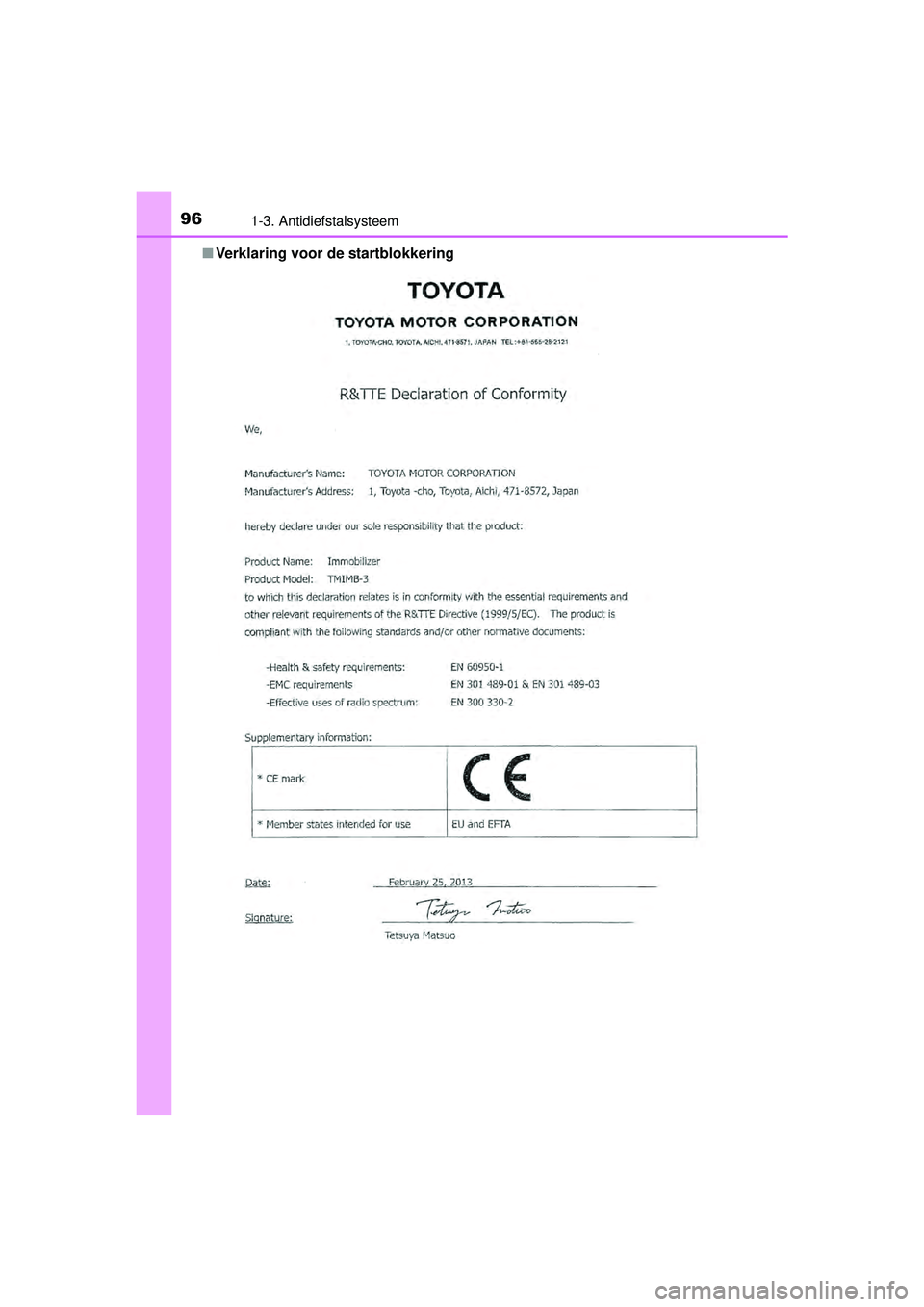

Verklaring voor de startblokkering
PRIUS +_OM_OM47B24E_(EE).book Page 96 Tuesday, May 3, 2016 2:22 PM

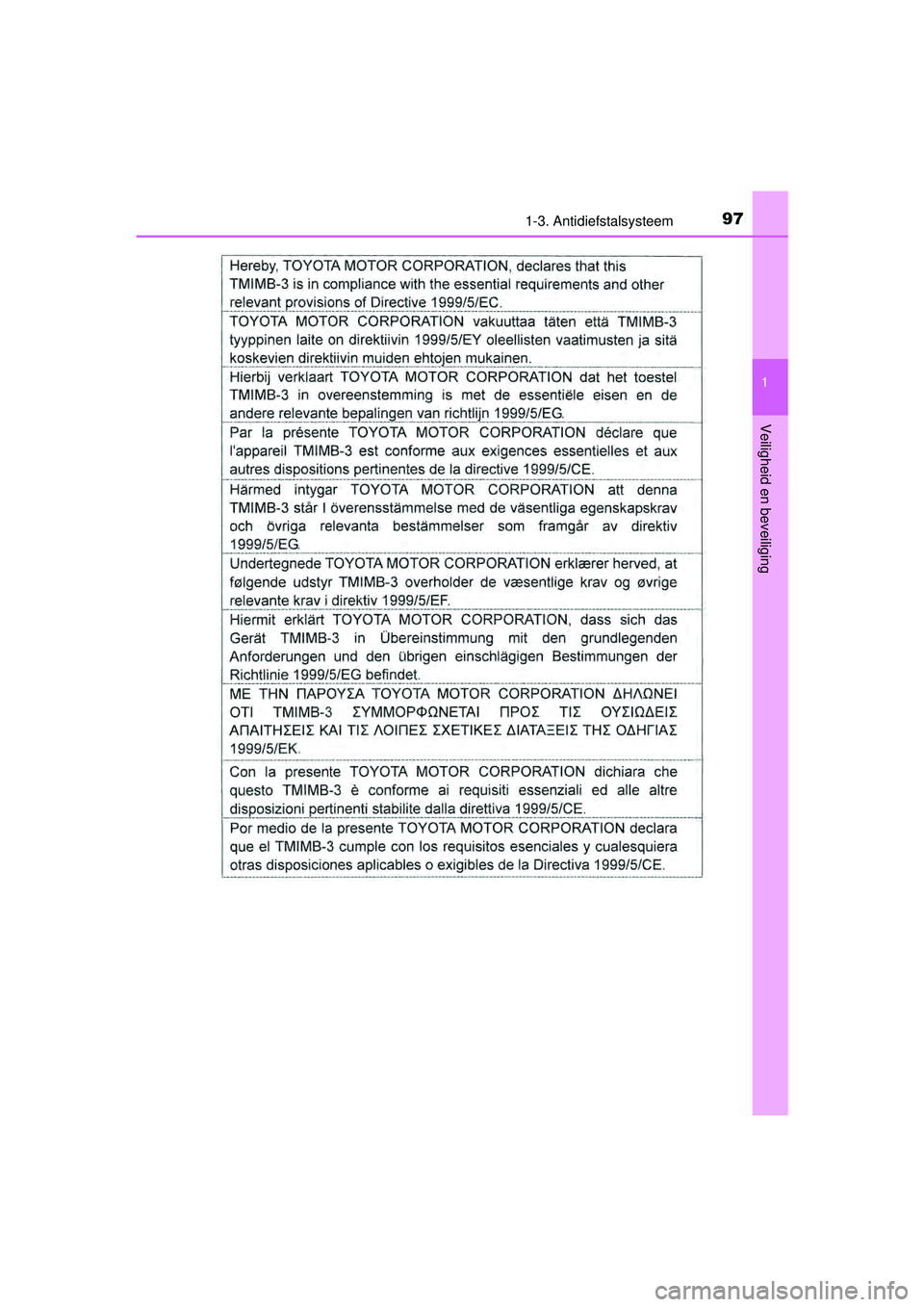

971-3. Antidiefstalsysteem
1
PRIUS +_OM_OM47B24E_(EE)
Veiligheid en beveiliging
PRIUS +_OM_OM47B24E_(EE).book Page 97 Tuesday, May 3, 2016 2:22 PM

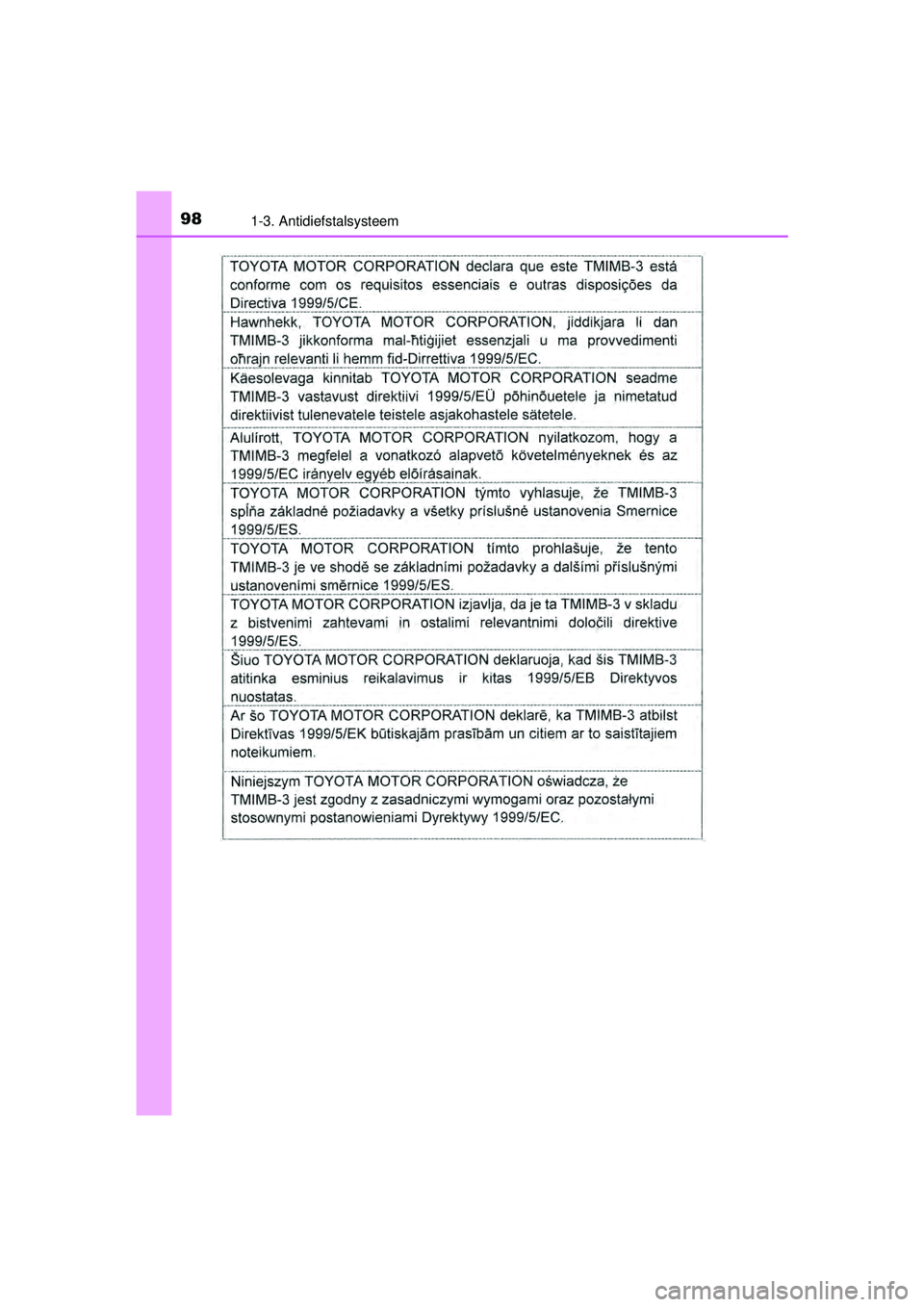

981-3. Antidiefstalsysteem
PRIUS +_OM_OM47B24E_(EE)
PRIUS +_OM_OM47B24E_(EE).book Page 98 Tuesday, May 3, 2016 2:22 PM

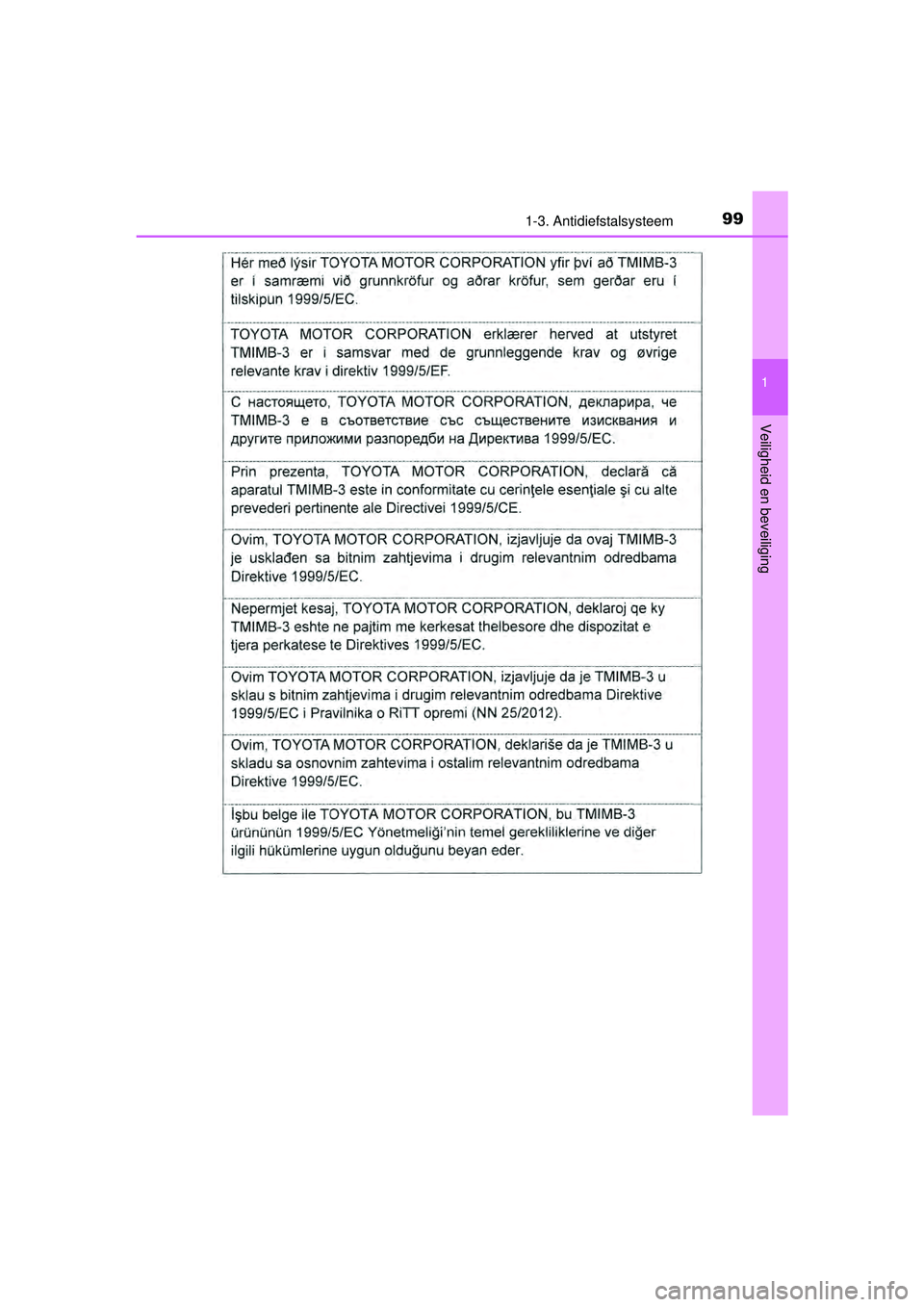

991-3. Antidiefstalsysteem
1
PRIUS +_OM_OM47B24E_(EE)
Veiligheid en beveiliging
PRIUS +_OM_OM47B24E_(EE).book Page 99 Tuesday, May 3, 2016 2:22 PM

1001-3. Antidiefstalsysteem
PRIUS +_OM_OM47B24E_(EE)

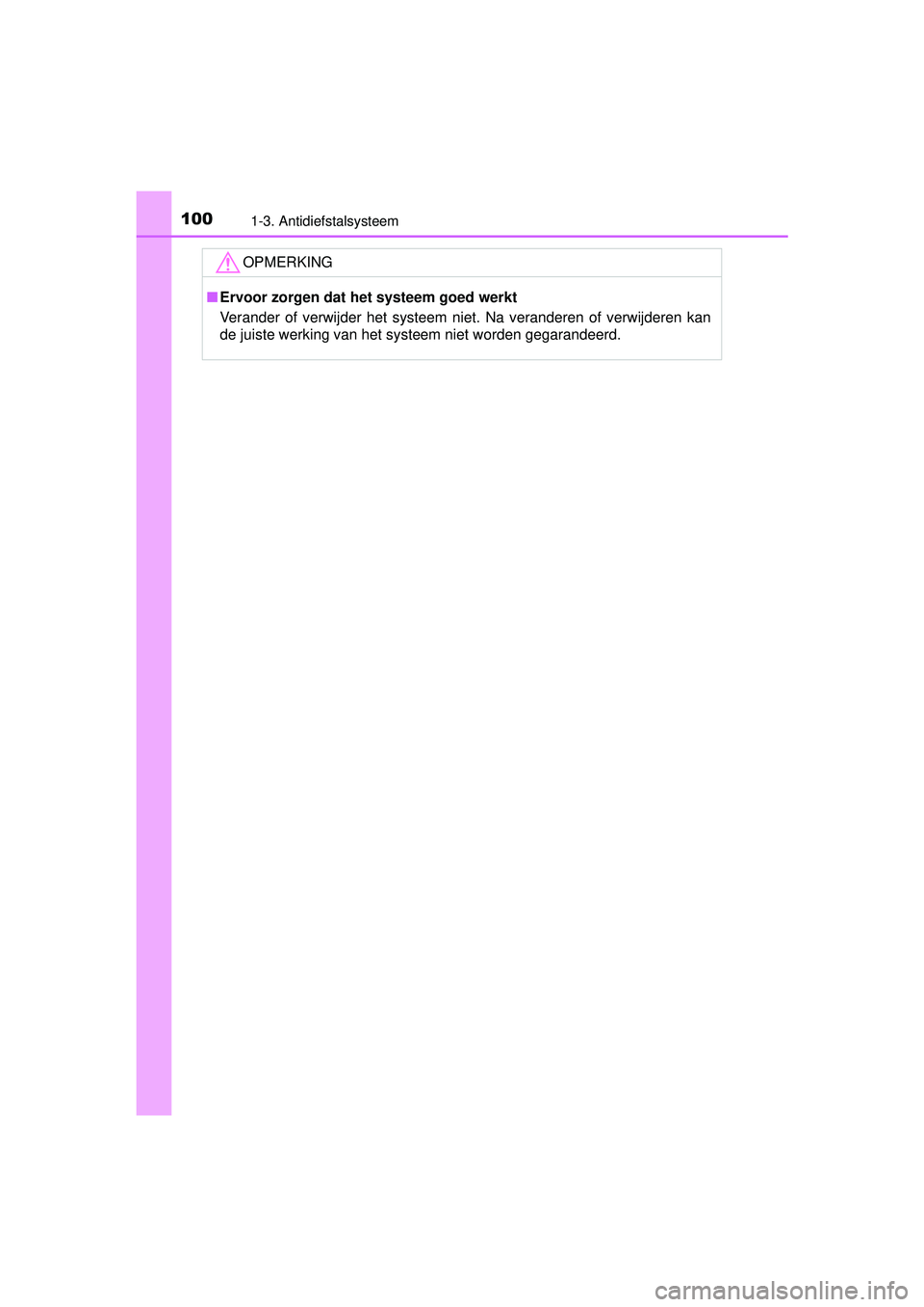

OPMERKING
■Ervoor zorgen dat het systeem goed werkt
Verander of verwijder het systeem niet. Na veranderen of verwijderen kan
de juiste werking van het systeem niet worden gegarandeerd.
