TOYOTA PRIUS PLUS 2016 Instructieboekje (in Dutch)

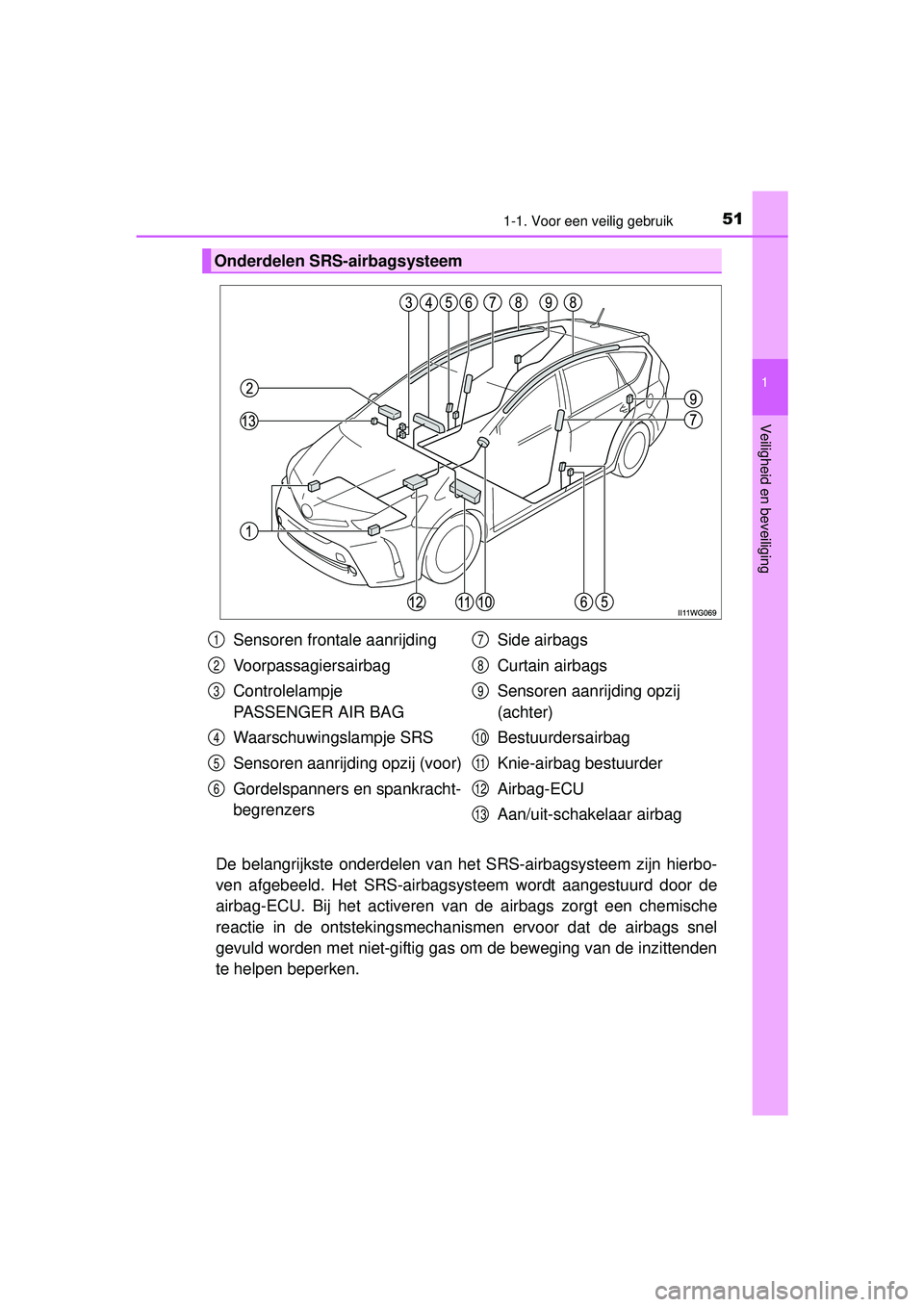

511-1. Voor een veilig gebruik
1
PRIUS +_OM_OM47B24E_(EE)
Veiligheid en beveiliging
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierbo-
ven afgebeeld. Het SRS-airbagsysteem wordt aangestuurd door de
airbag-ECU. Bij het activeren v an de airbags zorgt een chemische
reactie in de ontstekingsmechanis men ervoor dat de airbags snel
gevuld worden met niet-giftig ga s om de beweging van de inzittenden
te helpen beperken.
Onderdelen SRS-airbagsysteem
Sensoren frontale aanrijding
Voorpassagiersairbag
Controlelampje
PASSENGER AIR BAG
Waarschuwingslampje SRS
Sensoren aanrijding opzij (voor)
Gordelspanners en spankracht-
begrenzers Side airbags
Curtain airbags
Sensoren aanrijding opzij
(achter)
Bestuurdersairbag
Knie-airbag bestuurder
Airbag-ECU
Aan/uit-schakelaar airbag1
2
3
4
5
6
7
8
9
10
11
12
13
PRIUS +_OM_OM47B24E_(EE).book Page 51 Tuesday, May 3, 2016 2:22 PM

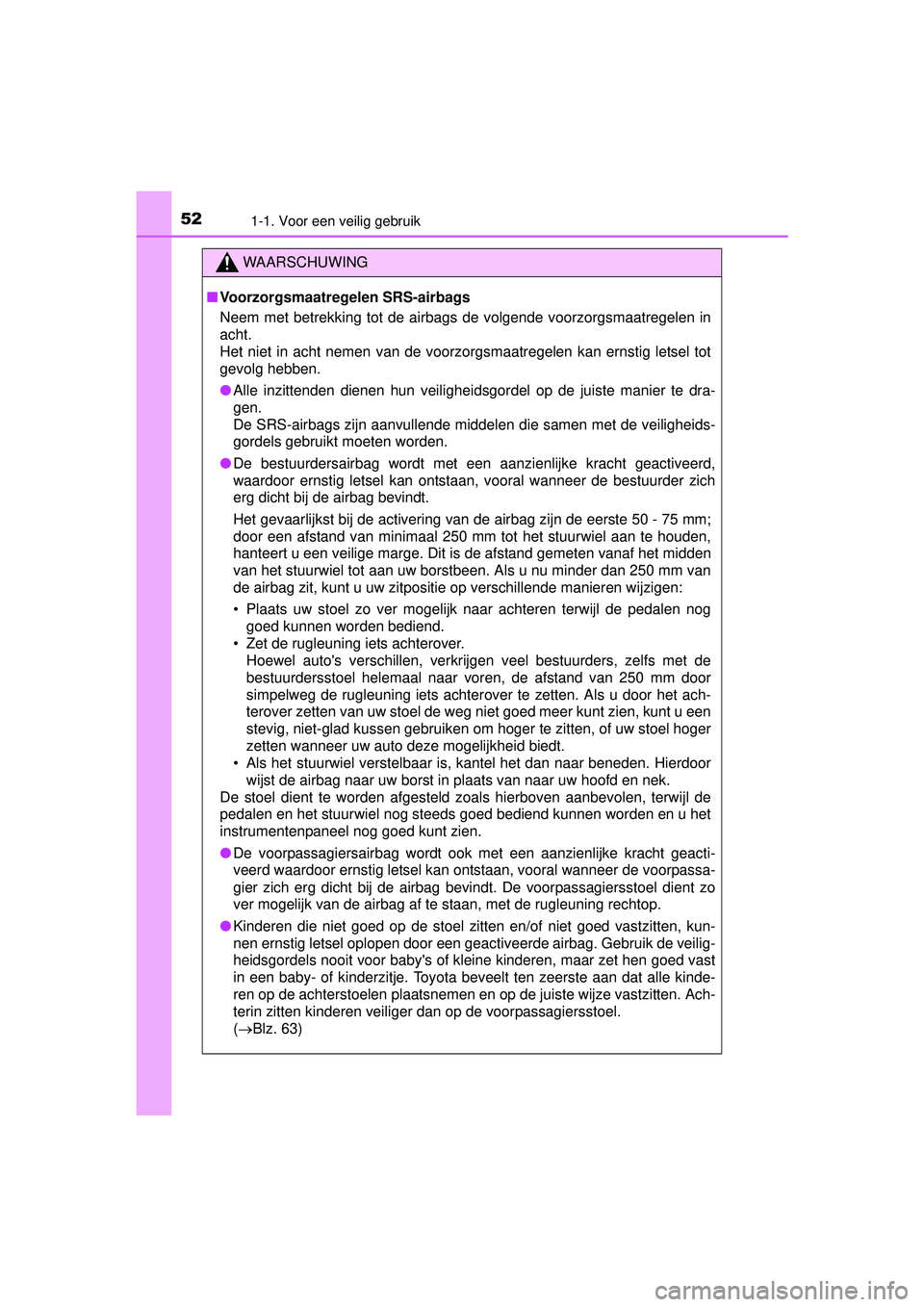

521-1. Voor een veilig gebruik
PRIUS +_OM_OM47B24E_(EE)
WAARSCHUWING
■Voorzorgsmaatregelen SRS-airbags
Neem met betrekking tot de airbags de volgende voorzorgsmaatregelen in
acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
● Alle inzittenden dienen hun veiligheidsgordel op de juiste manier te dra-
gen.
De SRS-airbags zijn aanvullende middelen die samen met de veiligheids-
gordels gebruikt moeten worden.
● De bestuurdersairbag wordt met een aanzienlijke kracht geactiveerd,
waardoor ernstig letsel kan ontstaan, vooral wanneer de bestuurder zich
erg dicht bij de airbag bevindt.
Het gevaarlijkst bij de activering van de airbag zijn de eerste 50 - 75 mm;
door een afstand van minimaal 250 mm tot het stuurwiel aan te houden,
hanteert u een veilige marge. Dit is de afstand gemeten vanaf het midden
van het stuurwiel tot aan uw borstbeen. Als u nu minder dan 250 mm van
de airbag zit, kunt u uw zitpositie op verschillende manieren wijzigen:
• Plaats uw stoel zo ver mogelijk naar achteren terwijl de pedalen nog
goed kunnen worden bediend.
• Zet de rugleuning iets achterover. Hoewel auto's verschillen, verkrijgen veel bestuurders, zelfs met de
bestuurdersstoel helemaal naar voren, de afstand van 250 mm door
simpelweg de rugleuning iets achterover te zetten. Als u door het ach-
terover zetten van uw stoel de weg niet goed meer kunt zien, kunt u een
stevig, niet-glad kussen gebruiken om hoger te zitten, of uw stoel hoger
zetten wanneer uw auto deze mogelijkheid biedt.
• Als het stuurwiel verstelbaar is, kantel het dan naar beneden. Hierdoor
wijst de airbag naar uw borst in plaats van naar uw hoofd en nek.
De stoel dient te worden afgesteld zoals hierboven aanbevolen, terwijl de
pedalen en het stuurwiel nog steeds goed bediend kunnen worden en u het
instrumentenpaneel nog goed kunt zien.
● De voorpassagiersairbag wordt ook met een aanzienlijke kracht geacti-
veerd waardoor ernstig letsel kan ontstaan, vooral wanneer de voorpassa-
gier zich erg dicht bij de airbag bevindt. De voorpassagiersstoel dient zo
ver mogelijk van de airbag af te staan, met de rugleuning rechtop.
● Kinderen die niet goed op de stoel zitten en/of niet goed vastzitten, ku\
n-
nen ernstig letsel oplopen door een geactiveerde airbag. Gebruik de veilig-
heidsgordels nooit voor baby's of kleine kinderen, maar zet hen goed vast
in een baby- of kinderzitje. Toyota beveelt ten zeerste aan dat alle kinde-
ren op de achterstoelen plaatsnemen en op de juiste wijze vastzitten. Ach-
terin zitten kinderen veiliger dan op de voorpassagiersstoel.
(Blz. 63)
PRIUS +_OM_OM47B24E_(EE).book Page 52 Tuesday, May 3, 2016 2:22 PM

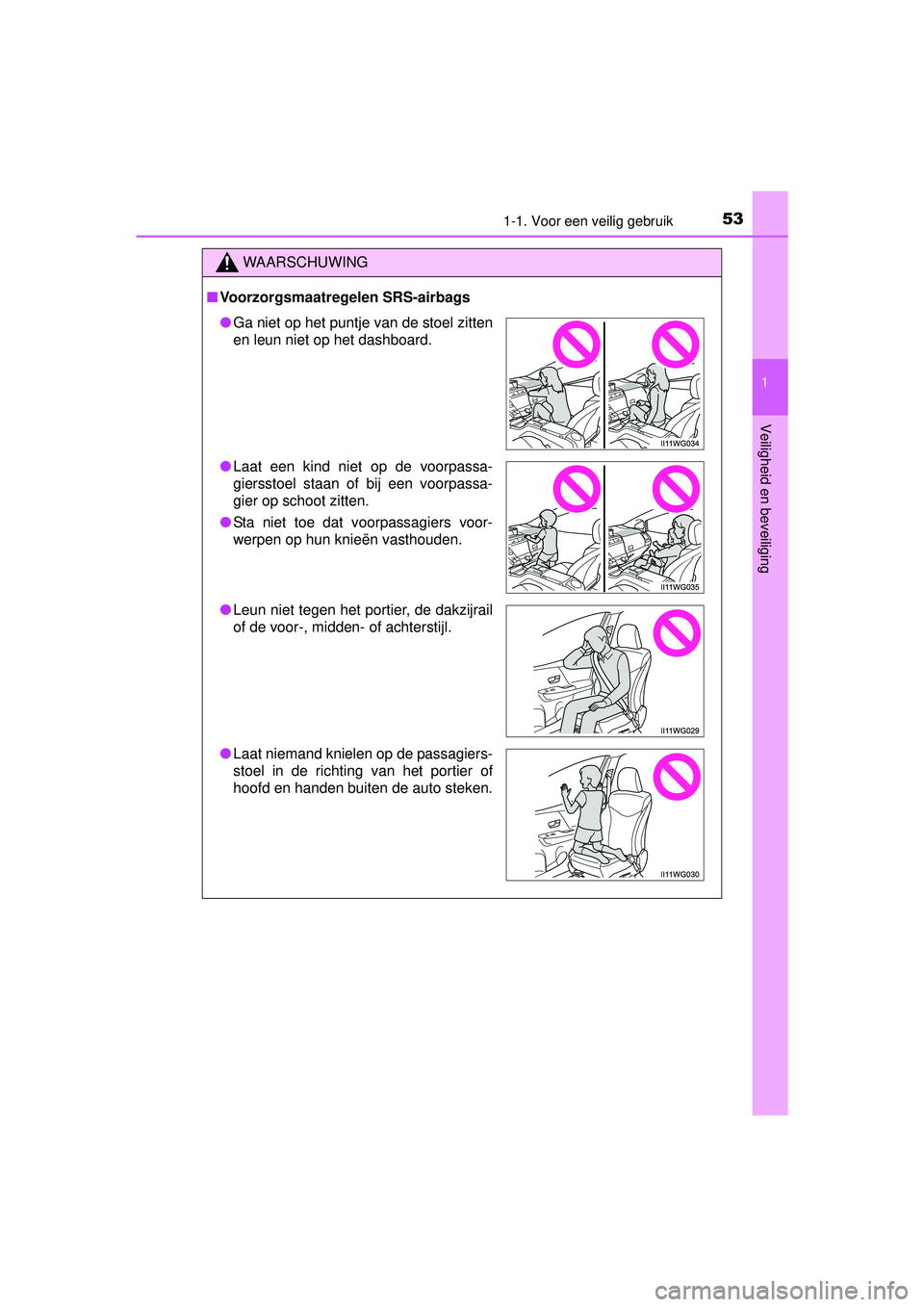

531-1. Voor een veilig gebruik
1
PRIUS +_OM_OM47B24E_(EE)
Veiligheid en beveiliging
WAARSCHUWING
■Voorzorgsmaatregelen SRS-airbags
● Ga niet op het puntje van de stoel zitten
en leun niet op het dashboard.
● Laat een kind niet op de voorpassa-
giersstoel staan of bij een voorpassa-
gier op schoot zitten.
● Sta niet toe dat voorpassagiers voor-
werpen op hun knieën vasthouden.
● Leun niet tegen het portier, de dakzijrail
of de voor-, midden- of achterstijl.
● Laat niemand knielen op de passagiers-
stoel in de richting van het portier of
hoofd en handen buiten de auto steken.
PRIUS +_OM_OM47B24E_(EE).book Page 53 Tuesday, May 3, 2016 2:22 PM

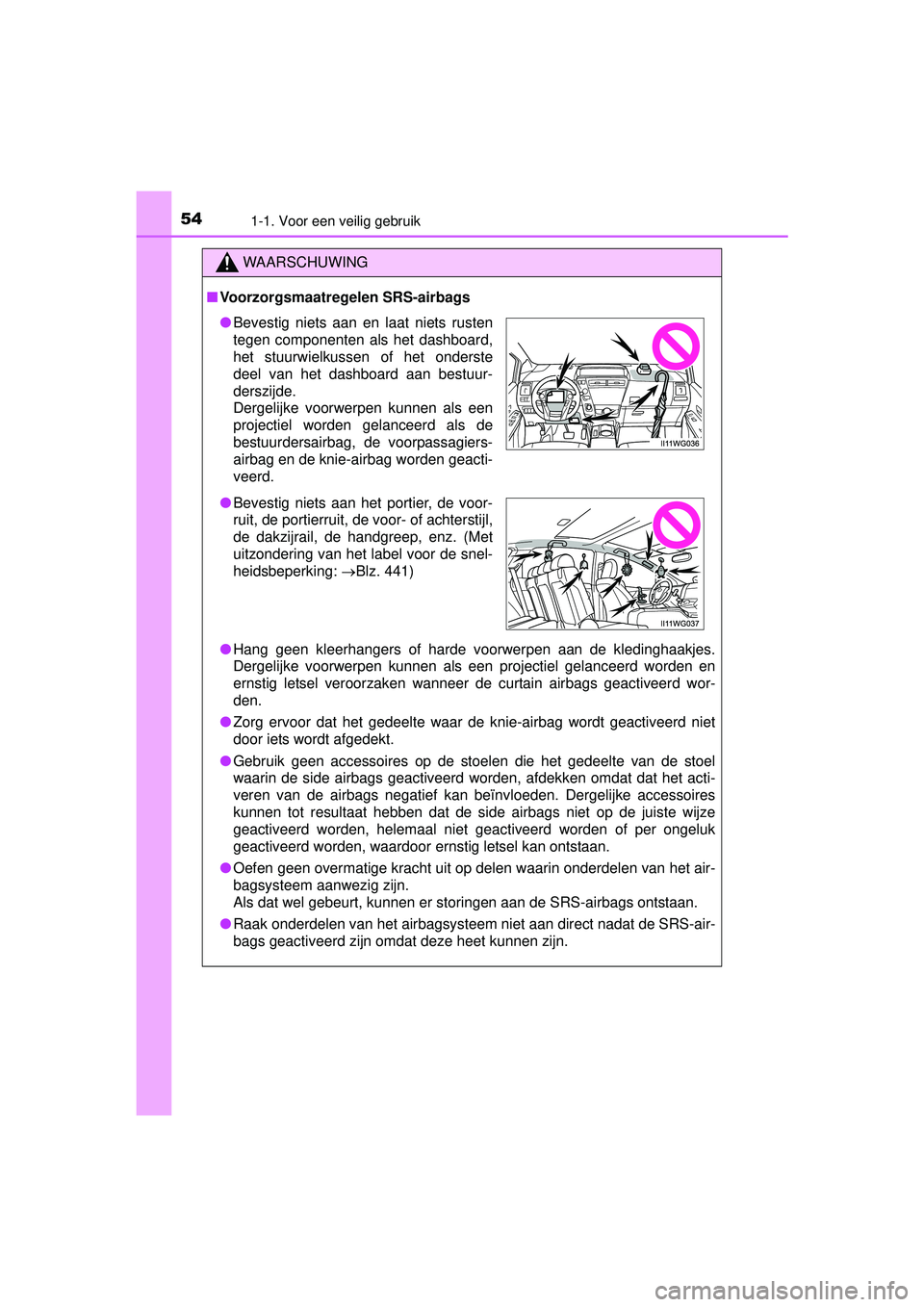

541-1. Voor een veilig gebruik
PRIUS +_OM_OM47B24E_(EE)
WAARSCHUWING
■Voorzorgsmaatregelen SRS-airbags
● Hang geen kleerhangers of harde voorwerpen aan de kledinghaakjes.
Dergelijke voorwerpen kunnen als een projectiel gelanceerd worden en
ernstig letsel veroorzaken wanneer de curtain airbags geactiveerd wor-
den.
● Zorg ervoor dat het gedeelte waar de knie-airbag wordt geactiveerd niet
door iets wordt afgedekt.
● Gebruik geen accessoires op de stoelen die het gedeelte van de stoel
waarin de side airbags geactiveerd worden, afdekken omdat dat het acti-
veren van de airbags negatief kan beïnvloeden. Dergelijke accessoires
kunnen tot resultaat hebben dat de side airbags niet op de juiste wijze
geactiveerd worden, helemaal niet geactiveerd worden of per ongeluk
geactiveerd worden, waardoor ernstig letsel kan ontstaan.
● Oefen geen overmatige kracht uit op delen waarin onderdelen van het air-
bagsysteem aanwezig zijn.
Als dat wel gebeurt, kunnen er storingen aan de SRS-airbags ontstaan.
● Raak onderdelen van het airbagsysteem niet aan direct nadat de SRS-air-
bags geactiveerd zijn omdat deze heet kunnen zijn.
●Bevestig niets aan en laat niets rusten
tegen componenten als het dashboard,
het stuurwielkussen of het onderste
deel van het dashboard aan bestuur-
derszijde.
Dergelijke voorwerpen kunnen als een
projectiel worden gelanceerd als de
bestuurdersairbag, de voorpassagiers-
airbag en de knie-airbag worden geacti-
veerd.
● Bevestig niets aan het portier, de voor-
ruit, de portierruit, de voor- of achterstijl,
de dakzijrail, de handgreep, enz. (Met
uitzondering van het label voor de snel-
heidsbeperking: Blz. 441)
PRIUS +_OM_OM47B24E_(EE).book Page 54 Tuesday, May 3, 2016 2:22 PM

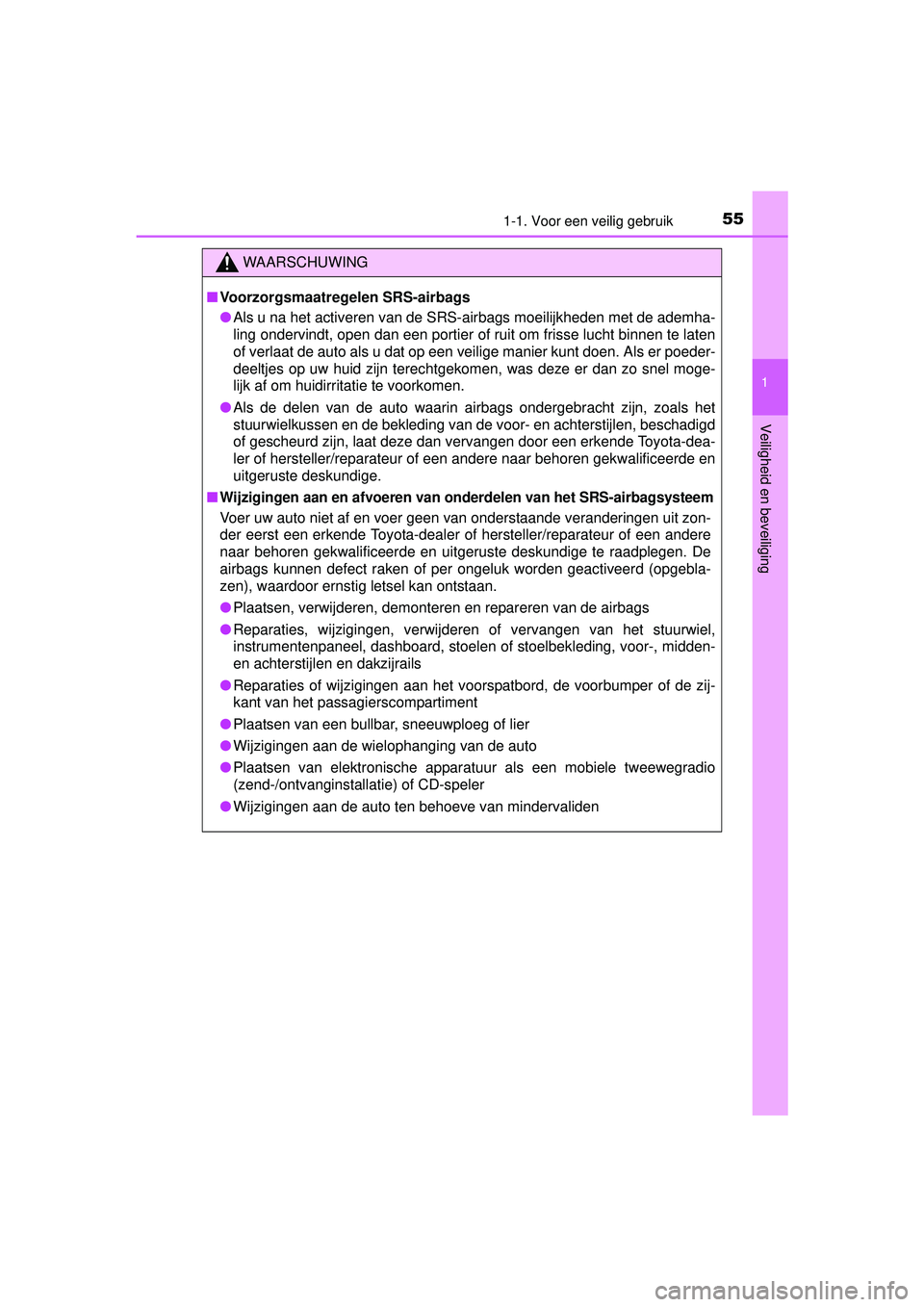

551-1. Voor een veilig gebruik
1
PRIUS +_OM_OM47B24E_(EE)
Veiligheid en beveiliging
WAARSCHUWING
■Voorzorgsmaatregelen SRS-airbags
● Als u na het activeren van de SRS-airbags moeilijkheden met de ademha-
ling ondervindt, open dan een portier of ruit om frisse lucht binnen te laten
of verlaat de auto als u dat op een veilige manier kunt doen. Als er poeder-
deeltjes op uw huid zijn terechtgekomen, was deze er dan zo snel moge-
lijk af om huidirritatie te voorkomen.
● Als de delen van de auto waarin ai rbags ondergebracht zijn, zoals het
stuurwielkussen en de bekleding van de voor- en achterstijlen, beschadig\
d
of gescheurd zijn, laat deze dan vervangen door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■
Wijzigingen aan en afvoeren van onderdelen van het SRS-airbagsysteem
Voer uw auto niet af en voer geen van onderstaande veranderingen uit zon-
der eerst een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige te raadplegen. De
airbags kunnen defect raken of per ongeluk worden geactiveerd (opgebla-
zen), waardoor ernstig letsel kan ontstaan.
● Plaatsen, verwijderen, demonteren en repareren van de airbags
● Reparaties, wijzigingen, verwijderen of vervangen van het stuurwiel,
instrumentenpaneel, dashboard, stoelen of stoelbekleding, voor-, midden-
en achterstijlen en dakzijrails
● Reparaties of wijzigingen aan het voorspatbord, de voorbumper of de zij-
kant van het passagierscompartiment
● Plaatsen van een bullbar, sneeuwploeg of lier
● Wijzigingen aan de wielophanging van de auto
● Plaatsen van elektronische apparat uur als een mobiele tweewegradio
(zend-/ontvanginstallatie) of CD-speler
● Wijzigingen aan de auto ten behoeve van mindervaliden
PRIUS +_OM_OM47B24E_(EE).book Page 55 Tuesday, May 3, 2016 2:22 PM

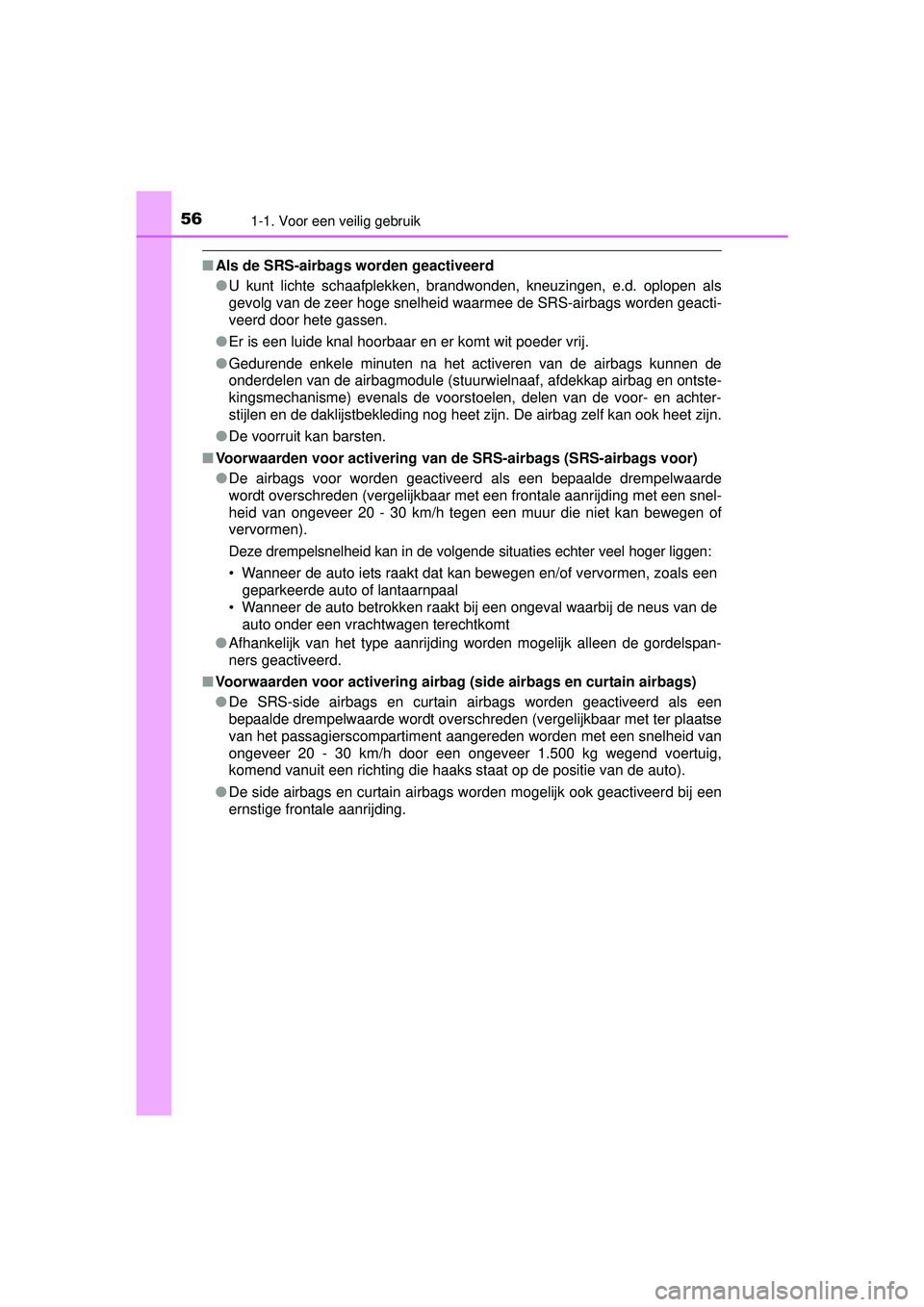

561-1. Voor een veilig gebruik
PRIUS +_OM_OM47B24E_(EE)
■Als de SRS-airbags worden geactiveerd
●U kunt lichte schaafplekken, brandwonden, kneuzingen, e.d. oplopen als
gevolg van de zeer hoge snelheid waa rmee de SRS-airbags worden geacti-
veerd door hete gassen.
● Er is een luide knal hoorbaar en er komt wit poeder vrij.
● Gedurende enkele minuten na het activeren van de airbags kunnen de
onderdelen van de airbagmodule (stuurwi elnaaf, afdekkap airbag en ontste-
kingsmechanisme) evenals de voorstoelen, delen van de voor- en achter-
stijlen en de daklijstbekleding nog heet zijn. De airbag zelf kan ook heet zijn.
● De voorruit kan barsten.
■ Voorwaarden voor activer ing van de SRS-airbags (SRS-airbags voor)
● De airbags voor worden geactiveerd als een bepaalde drempelwaarde
wordt overschreden (vergelijkbaar met een frontale aanrijding met een snel-
heid van ongeveer 20 - 30 km/h tegen een muur die niet kan bewegen of
vervormen).
Deze drempelsnelheid kan in de volgende situaties echter veel hoger liggen:
• Wanneer de auto iets raakt dat kan bewegen en/of vervormen, zoals een
geparkeerde auto of lantaarnpaal
• Wanneer de auto betrokken raakt bij een ongeval waarbij de neus van de auto onder een vrachtwagen terechtkomt
● Afhankelijk van het type aanrijding worden mogelijk alleen de gordelspan-
ners geactiveerd.
■ Voorwaarden voor activering airbag (side airbags en curtain airbags)
● De SRS-side airbags en curtain airbags worden geactiveerd als een
bepaalde drempelwaarde wordt oversc hreden (vergelijkbaar met ter plaatse
van het passagierscompartiment aangereden worden met een snelheid van
ongeveer 20 - 30 km/h door een ongeveer 1.500 kg wegend voertuig,
komend vanuit een richting die haaks staat op de positie van de auto).
● De side airbags en curtain airbags worden mogelijk ook geactiveerd bij een
ernstige frontale aanrijding.
PRIUS +_OM_OM47B24E_(EE).book Page 56 Tuesday, May 3, 2016 2:22 PM

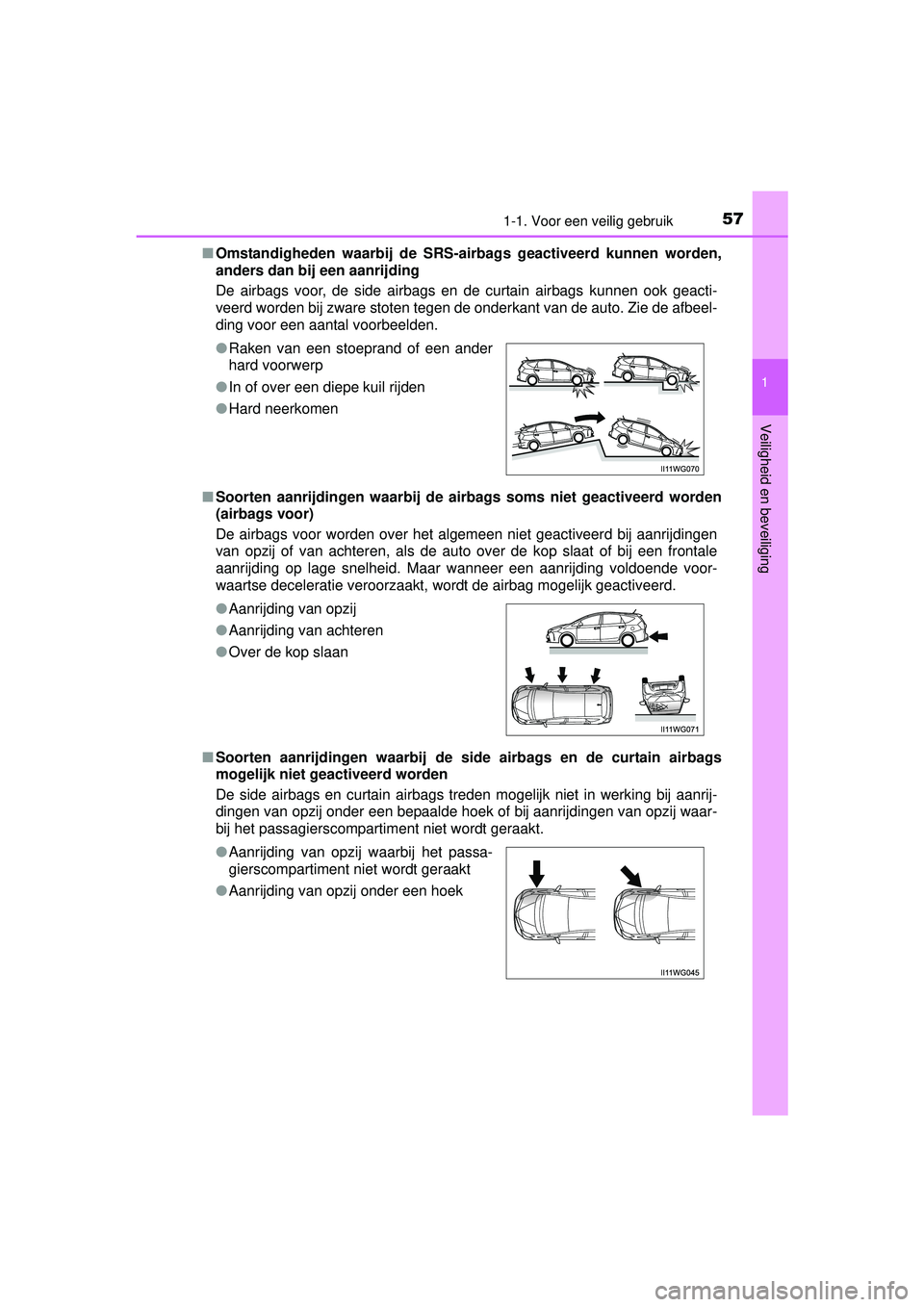

571-1. Voor een veilig gebruik
1
PRIUS +_OM_OM47B24E_(EE)
Veiligheid en beveiliging
■Omstandigheden waarbij de SRS-airbags geactiveerd kunnen worden,
anders dan bij een aanrijding
De airbags voor, de side airbags en de curtain airbags kunnen ook geacti-
veerd worden bij zware stoten tegen de onderkant van de auto. Zie de afbeel-
ding voor een aantal voorbeelden.
■ Soorten aanrijdingen waarbij de airb ags soms niet geactiveerd worden
(airbags voor)
De airbags voor worden over het al gemeen niet geactiveerd bij aanrijdingen
van opzij of van achteren, als de auto over de kop slaat of bij een frontale
aanrijding op lage snelheid. Maar wanneer een aanrijding voldoende voor-
waartse deceleratie veroorzaakt, wordt de airbag mogelijk geactiveerd.
■ Soorten aanrijdingen waarbij de side airbags en de curtain airbags
mogelijk niet geactiveerd worden
De side airbags en curtain airbags treden mogelijk niet in werking bij aanrij-
dingen van opzij onder een bepaalde hoek of bij aanrijdingen van opzij waar-
bij het passagierscompartiment niet wordt geraakt. ● Raken van een stoeprand of een ander
hard voorwerp
● In of over een diepe kuil rijden
● Hard neerkomen
● Aanrijding van opzij
● Aanrijding van achteren
● Over de kop slaan
● Aanrijding van opzij waarbij het passa-
gierscompartiment niet wordt geraakt
● Aanrijding van opzij onder een hoek
PRIUS +_OM_OM47B24E_(EE).book Page 57 Tuesday, May 3, 2016 2:22 PM

581-1. Voor een veilig gebruik

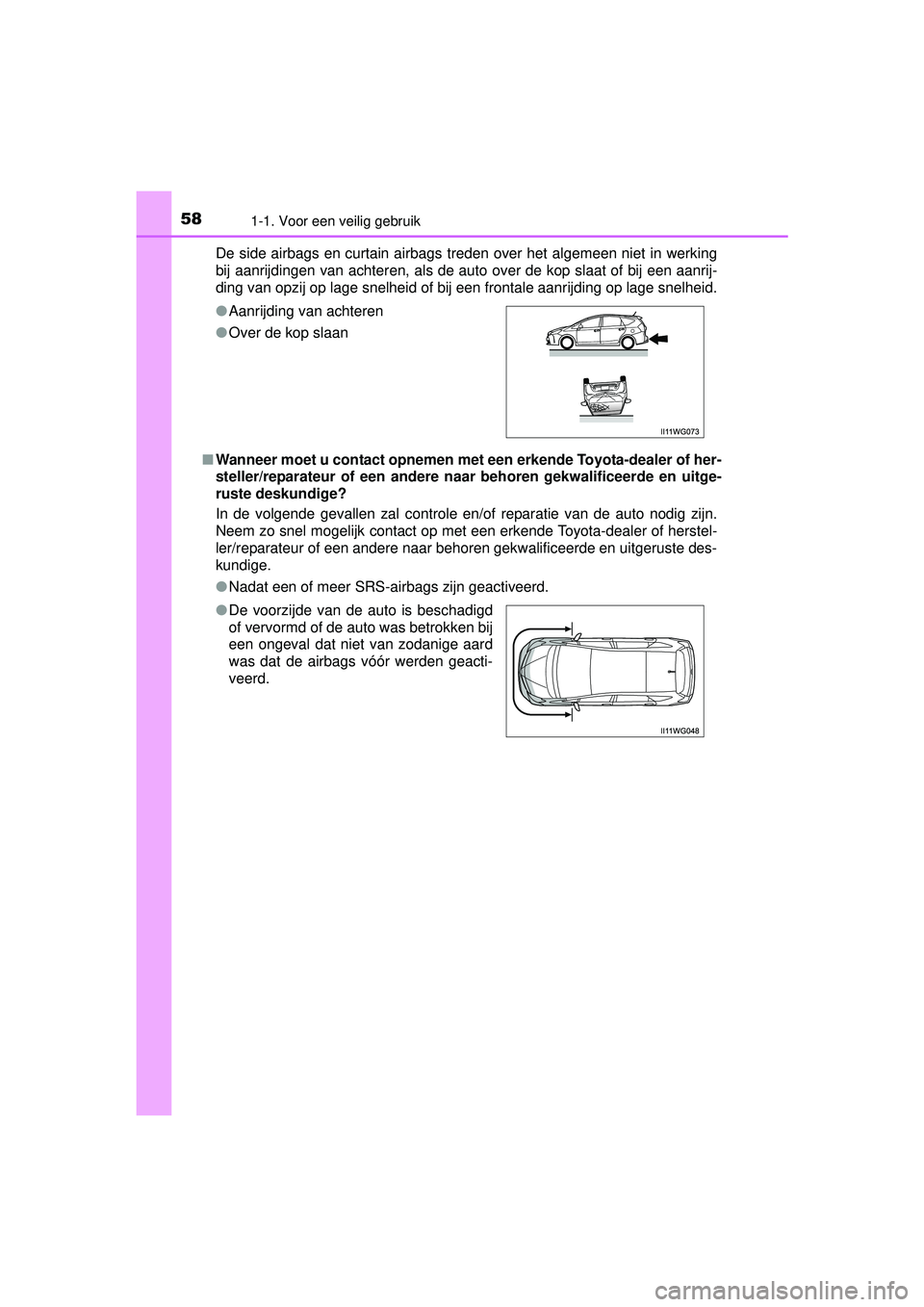

PRIUS +_OM_OM47B24E_(EE)De side airbags en curtain airbags treden over het algemeen niet in werking
bij aanrijdingen van achteren, als de auto over de kop slaat of bij een aanrij-
ding van opzij op lage snelheid of bij een frontale aanrijding op lage snelheid.
■ Wanneer moet u contact opnemen met een erkende Toyota-dealer of her-
steller/reparateur of een andere n aar behoren gekwalificeerde en uitge-
ruste deskundige?
In de volgende gevallen zal controle en/of reparatie van de auto nodig zijn.
Neem zo snel mogelijk contact op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Nadat een of meer SRS-airbags zijn geactiveerd.
●
Aanrijding van achteren
● Over de kop slaan
● De voorzijde van de auto is beschadigd
of vervormd of de auto was betrokken bij
een ongeval dat niet van zodanige aard
was dat de airbags vóór werden geacti-
veerd.
PRIUS +_OM_OM47B24E_(EE).book Page 58 Tuesday, May 3, 2016 2:22 PM

591-1. Voor een veilig gebruik
1
PRIUS +_OM_OM47B24E_(EE)
Veiligheid en beveiliging

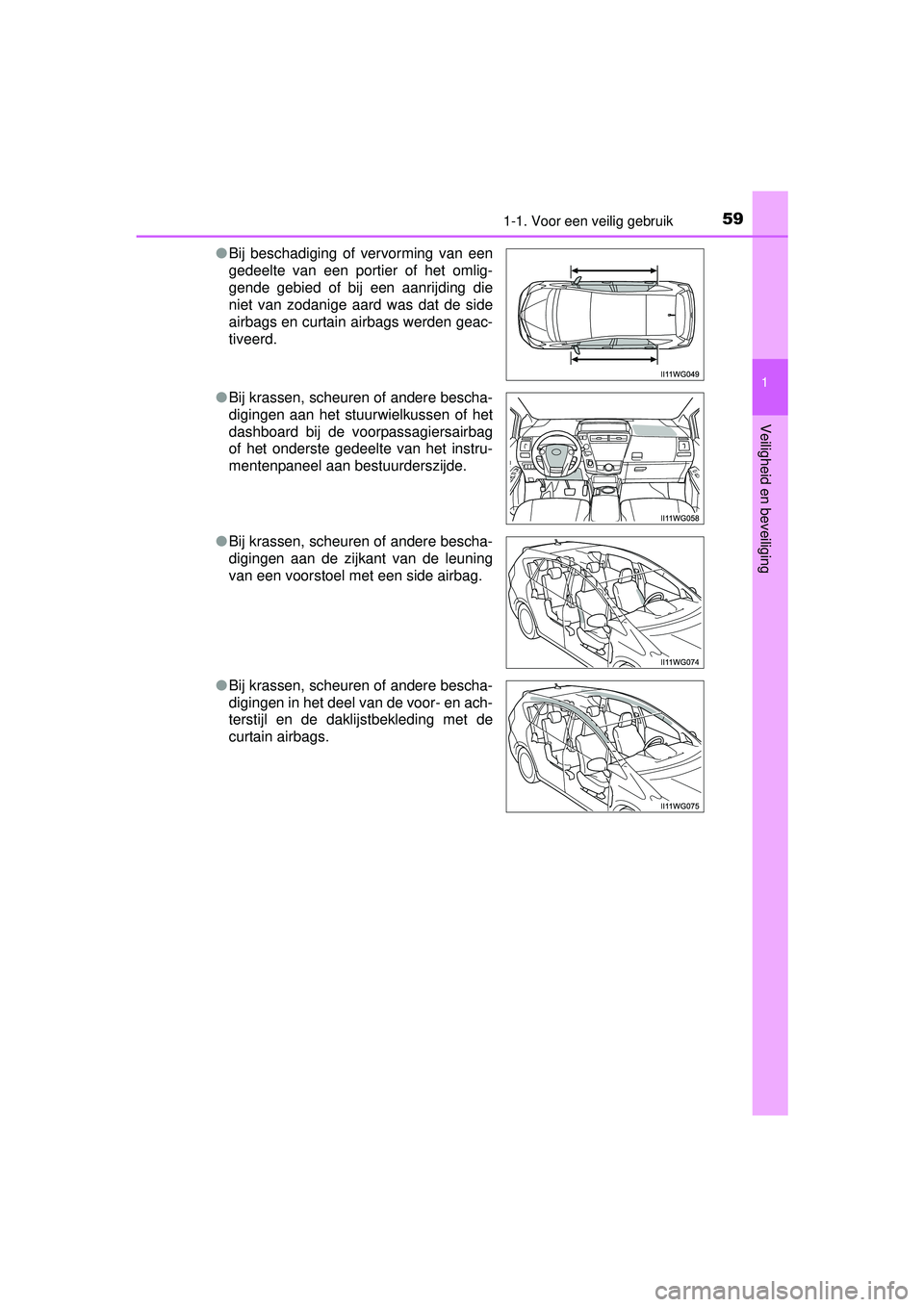

●Bij beschadiging of vervorming van een
gedeelte van een portier of het omlig-
gende gebied of bij een aanrijding die
niet van zodanige aard was dat de side
airbags en curtain airbags werden geac-
tiveerd.
● Bij krassen, scheuren of andere bescha-
digingen aan het stuurwielkussen of het
dashboard bij de voorpassagiersairbag
of het onderste gedeelte van het instru-
mentenpaneel aan bestuurderszijde.
● Bij krassen, scheuren of andere bescha-
digingen aan de zijkant van de leuning
van een voorstoel met een side airbag.
● Bij krassen, scheuren of andere bescha-
digingen in het deel van de voor- en ach-
terstijl en de daklijstbekleding met de
curtain airbags.
PRIUS +_OM_OM47B24E_(EE).book Page 59 Tuesday, May 3, 2016 2:22 PM

601-1. Voor een veilig gebruik
PRIUS +_OM_OM47B24E_(EE)
Aan/uit-schakelaar airbag
Controlelampje PASSENGER
AIR BAG
Het controlelampje ON gaat bran-
den als het airbagsysteem is inge-
schakeld (alleen als het contact
AAN staat).
Aan/uit-schakelaar airbag
Met dit systeem kunnen de airbag, de knie-airbag en de side air-
bag van de voorpassagier worden uitgeschakeld.
Schakel deze airbags alleen uit al s er een baby- of kinderzitje op
de voorpassagiersstoel gebruikt wordt.
1
2
PRIUS +_OM_OM47B24E_(EE).book Page 60 Tuesday, May 3, 2016 2:22 PM
