TOYOTA PRIUS PLUS 2016 Instructieboekje (in Dutch)

3416-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
6
Onderhoud en verzorging

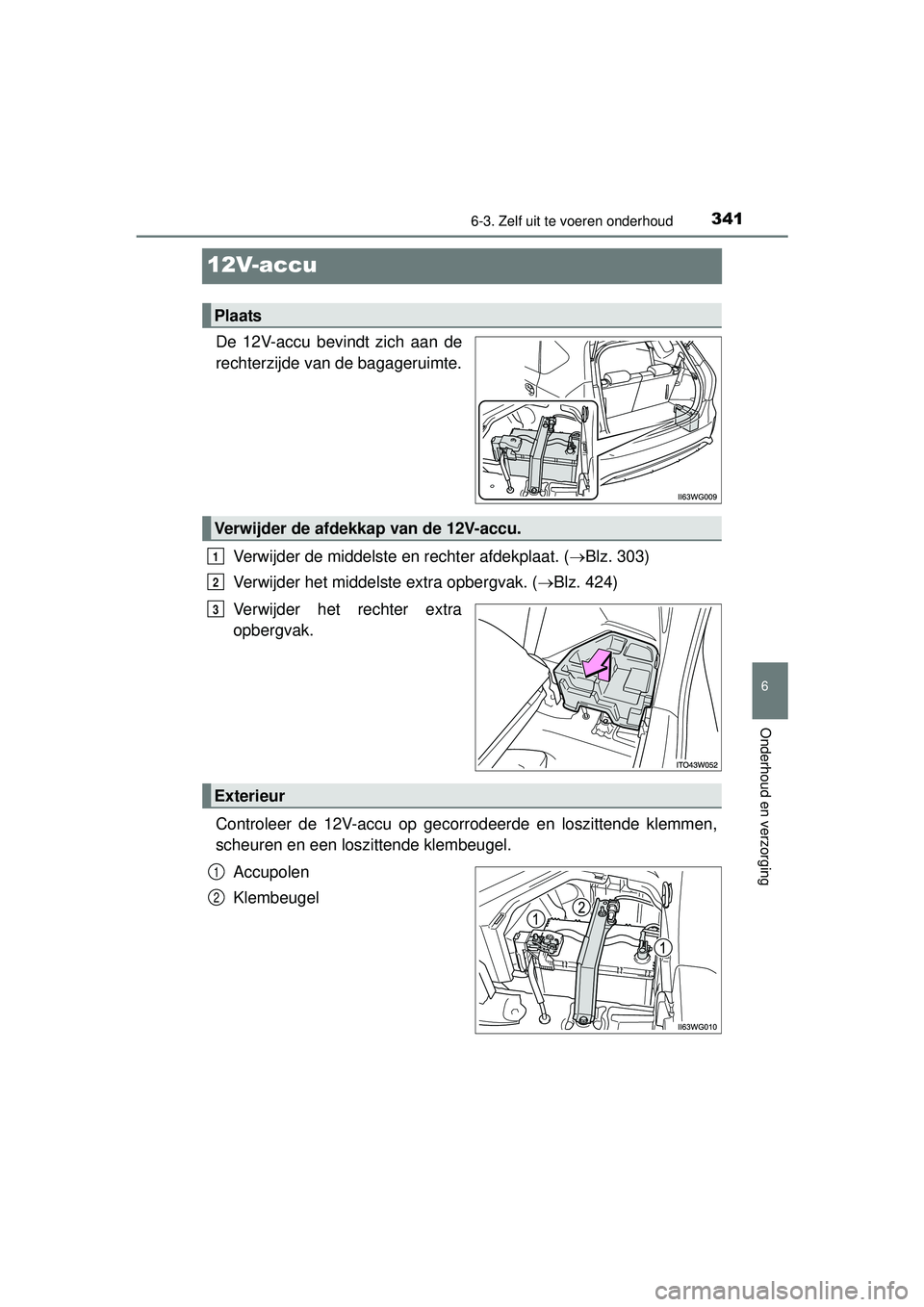

12V-accu
De 12V-accu bevindt zich aan de
rechterzijde van de bagageruimte.Verwijder de middelste en rechter afdekplaat. ( Blz. 303)
Verwijder het middelste extra opbergvak. ( Blz. 424)
Verwijder het rechter extra
opbergvak.
Controleer de 12V-accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende klembeugel. Accupolen
Klembeugel
Plaats
Verwijder de afdekkap van de 12V-accu.
1
2
3
Exterieur
1
2
PRIUS +_OM_OM47B24E_(EE).book Page 341 Tuesday, May 3, 2016 2:22 PM

3426-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)

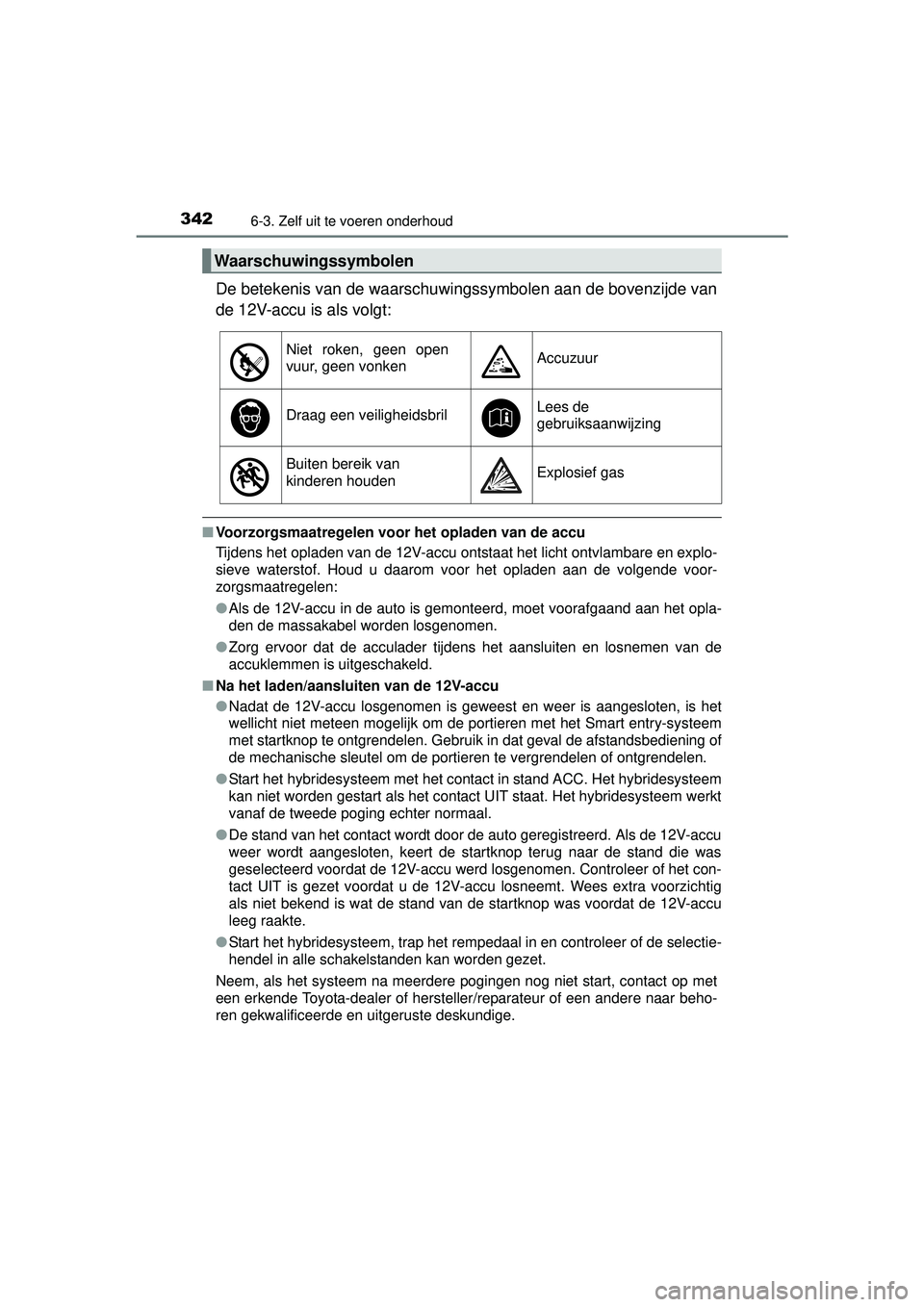

De betekenis van de waarschuwingssymbolen aan de bovenzijde van
de 12V-accu is als volgt:
■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de 12V-accu ontstaat het licht ontvlambare en explo-
sieve waterstof. Houd u daarom voor het opladen aan de volgende voor-
zorgsmaatregelen:
●Als de 12V-accu in de auto is gemonteerd, moet voorafgaand aan het opla-
den de massakabel worden losgenomen.
● Zorg ervoor dat de acculader tijdens het aansluiten en losnemen van de
accuklemmen is uitgeschakeld.
■ Na het laden/aansluiten van de 12V-accu
●Nadat de 12V-accu losgenomen is geweest en weer is aangesloten, is het
wellicht niet meteen mogelijk om de portieren met het Smart entry-systeem
met startknop te ontgrendelen. Gebruik in dat geval de afstandsbediening of
de mechanische sleutel om de portieren te vergrendelen of ontgrendelen.
● Start het hybridesysteem met het contact in stand ACC. Het hybridesysteem
kan niet worden gestart als het contact UIT staat. Het hybridesysteem werkt
vanaf de tweede poging echter normaal.
● De stand van het contact wordt door de auto geregistreerd. Als de 12V-accu
weer wordt aangesloten, keert de startknop terug naar de stand die was
geselecteerd voordat de 12V-accu werd losgenomen. Controleer of het con-
tact UIT is gezet voordat u de 12V-accu losneemt. Wees extra voorzichtig
als niet bekend is wat de stand van de startknop was voordat de 12V-accu
leeg raakte.
● Start het hybridesysteem, trap het rempedaal in en controleer of de selectie-
hendel in alle schakelstanden kan worden gezet.
Neem, als het systeem na meerdere pogingen nog niet start, contact op met
een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
Waarschuwingssymbolen
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een veiligheidsbrilLees de
gebruiksaanwijzing
Buiten bereik van
kinderen houdenExplosief gas
PRIUS +_OM_OM47B24E_(EE).book Page 342 Tuesday, May 3, 2016 2:22 PM

3436-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
6
Onderhoud en verzorging

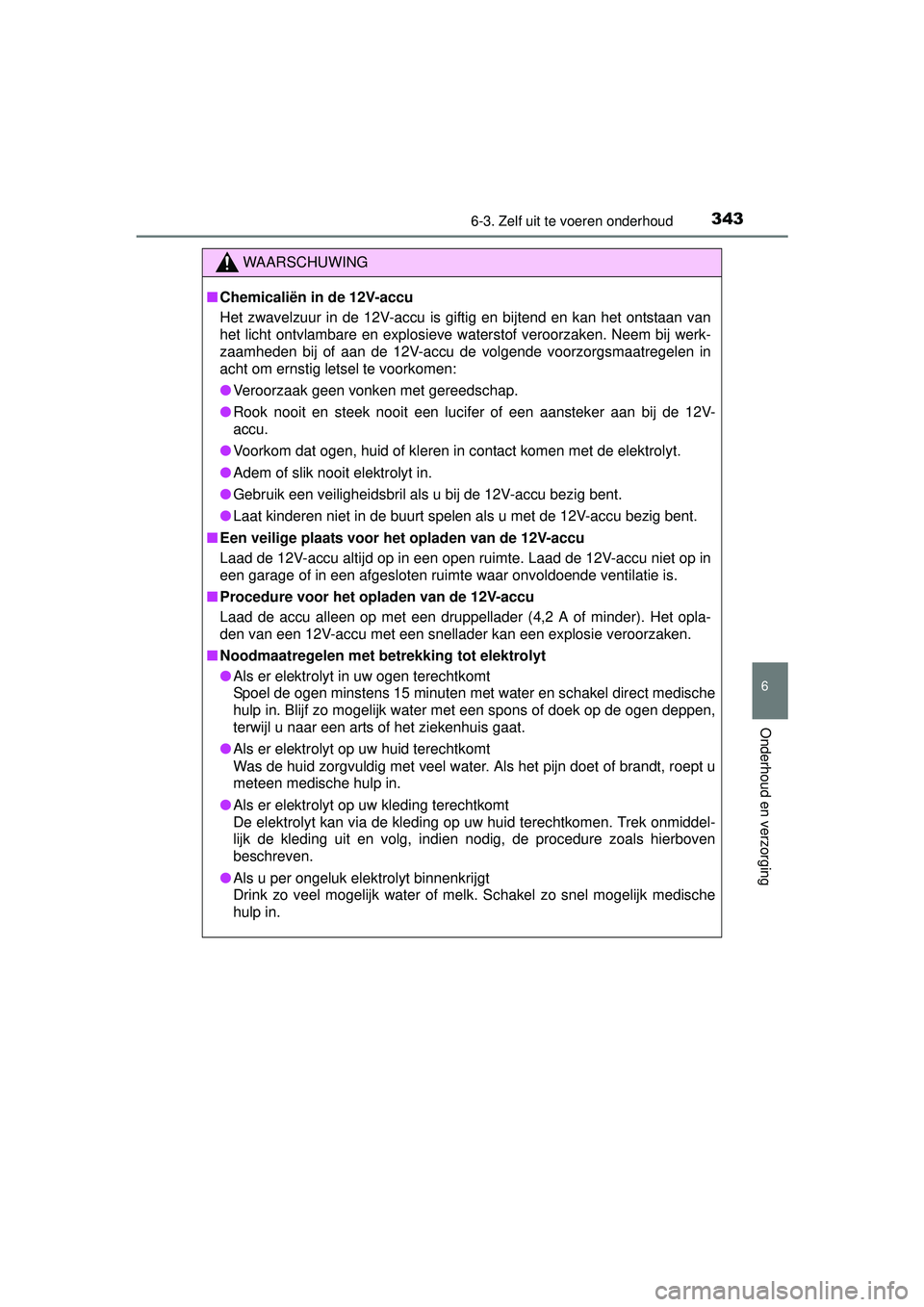

WAARSCHUWING
■Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig en bijtend en kan het ontstaan van
het licht ontvlambare en explosieve waterstof veroorzaken. Neem bij werk-
zaamheden bij of aan de 12V-accu de volgende voorzorgsmaatregelen in
acht om ernstig letsel te voorkomen:
● Veroorzaak geen vonken met gereedschap.
● Rook nooit en steek nooit een lucifer of een aansteker aan bij de 12V-
accu.
● Voorkom dat ogen, huid of kleren in contact komen met de elektrolyt.
● Adem of slik nooit elektrolyt in.
● Gebruik een veiligheidsbril als u bij de 12V-accu bezig bent.
● Laat kinderen niet in de buurt spelen als u met de 12V-accu bezig bent.
■ Een veilige plaats voor het opladen van de 12V-accu
Laad de 12V-accu altijd op in een open ruimte. Laad de 12V-accu niet op in
een garage of in een afgesloten ruimte waar onvoldoende ventilatie is.
■ Procedure voor het opladen van de 12V-accu
Laad de accu alleen op met een druppellader (4,2 A of minder). Het opla-
den van een 12V-accu met een snellader kan een explosie veroorzaken.
■ Noodmaatregelen met betrekking tot elektrolyt
● Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct medische
hulp in. Blijf zo mogelijk water met een spons of doek op de ogen deppen,
terwijl u naar een arts of het ziekenhuis gaat.
● Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water. Als het pijn doet of brandt, roept u
meteen medische hulp in.
● Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek onmiddel-
lijk de kleding uit en volg, indien nodig, de procedure zoals hierboven
beschreven.
● Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Schakel zo snel mogelijk medische
hulp in.
PRIUS +_OM_OM47B24E_(EE).book Page 343 Tuesday, May 3, 2016 2:22 PM

3446-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)

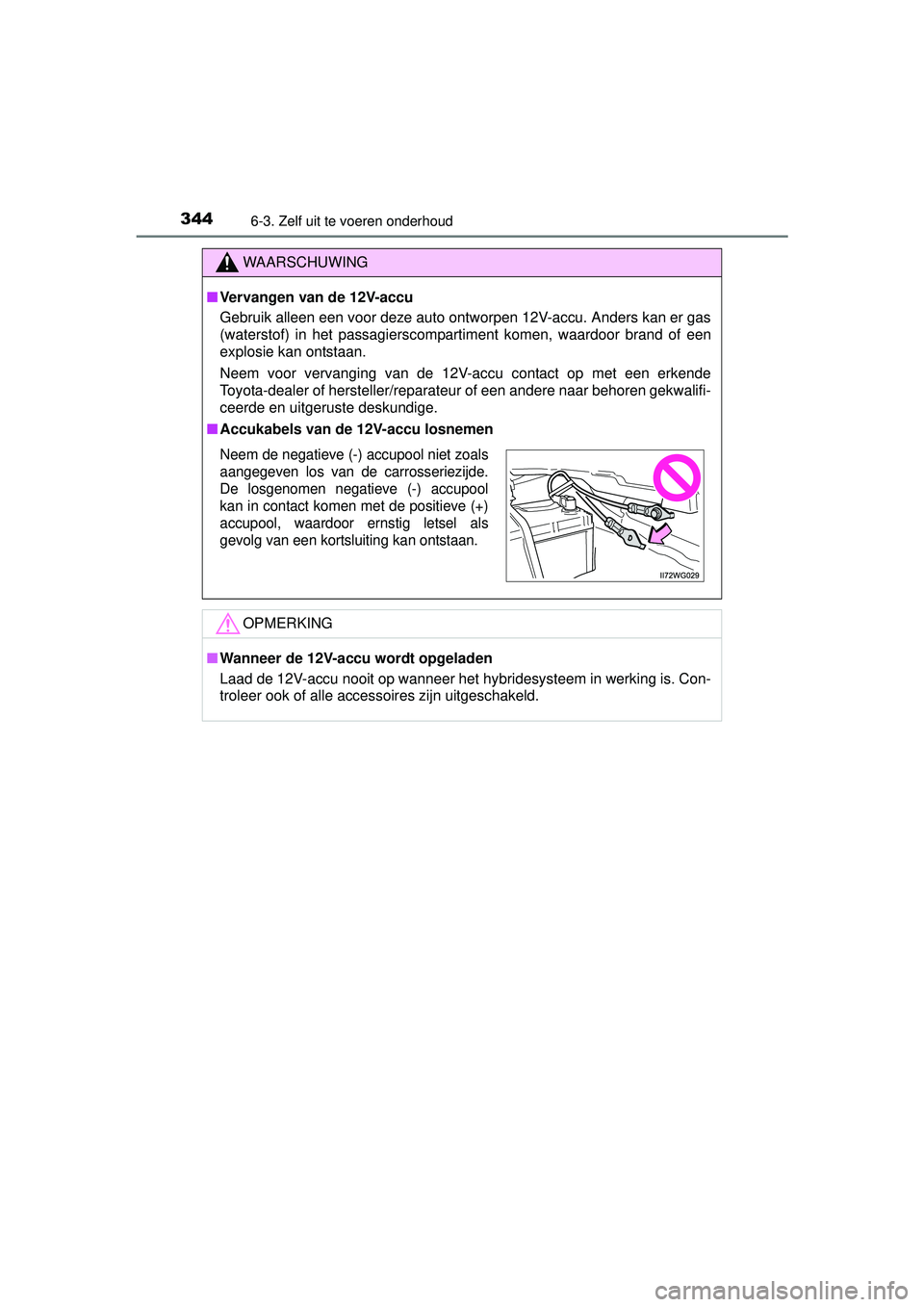

WAARSCHUWING
■Vervangen van de 12V-accu
Gebruik alleen een voor deze auto ontworpen 12V-accu. Anders kan er gas
(waterstof) in het passagierscompartiment komen, waardoor brand of een
explosie kan ontstaan.
Neem voor vervanging van de 12V-accu contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Accukabels van de 12V-accu losnemen
OPMERKING
■Wanneer de 12V-accu wordt opgeladen
Laad de 12V-accu nooit op wanneer het hybridesysteem in werking is. Con-
troleer ook of alle accessoires zijn uitgeschakeld.
Neem de negatieve (-) accupool niet zoals
aangegeven los van de carrosseriezijde.
De losgenomen negatieve (-) accupool
kan in contact komen met de positieve (+)
accupool, waardoor ernstig letsel als
gevolg van een kortsluiting kan ontstaan.
PRIUS +_OM_OM47B24E_(EE).book Page 344 Tuesday, May 3, 2016 2:22 PM

3456-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
6
Onderhoud en verzorging

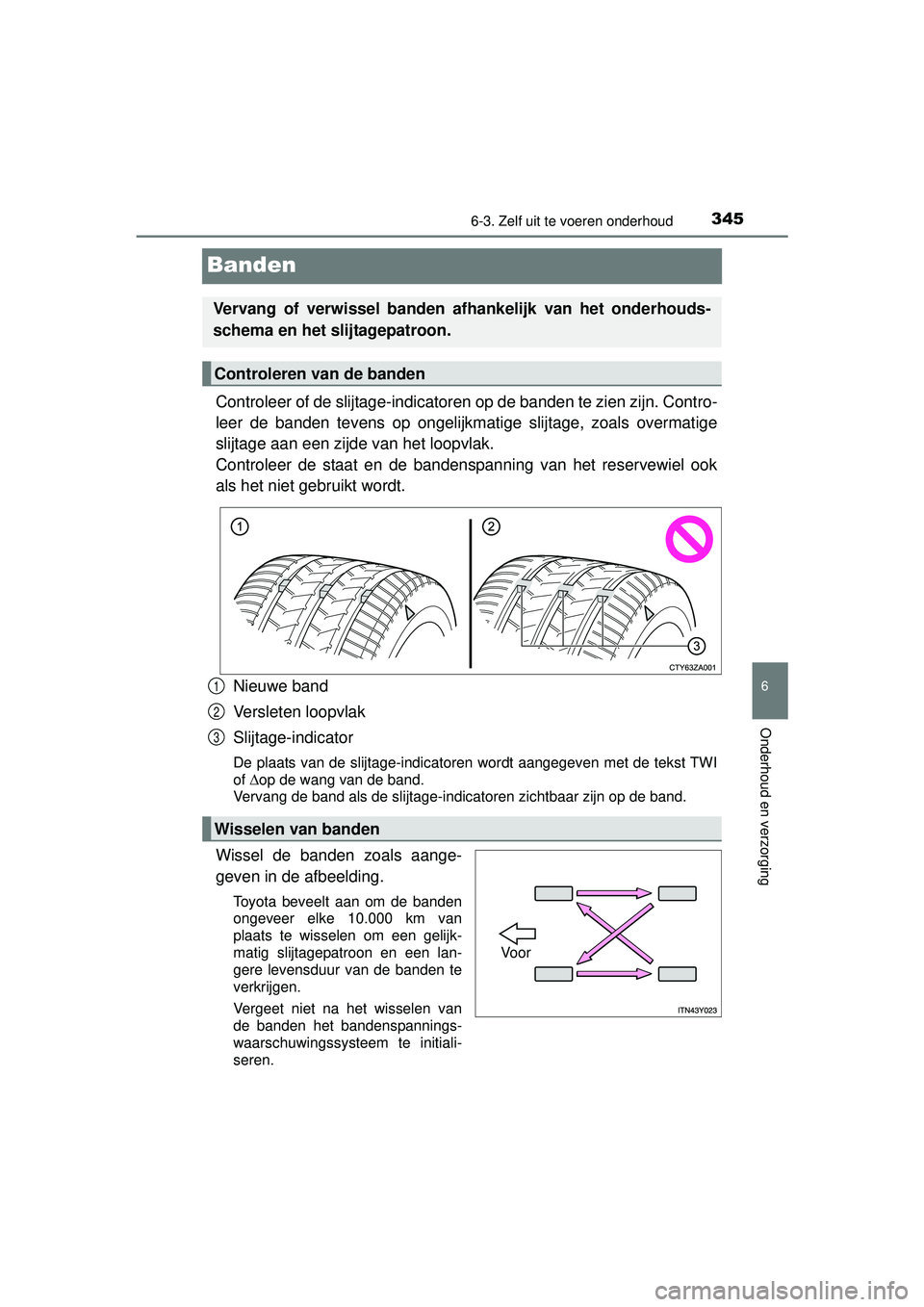

Banden
Controleer of de slijtage-indicatoren op de banden te zien zijn. Contro-
leer de banden tevens op ongelijkmatige slijtage, zoals overmatige
slijtage aan een zijde van het loopvlak.
Controleer de staat en de bandenspanning van het reservewiel ook
als het niet gebruikt wordt.
Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de tekst TWI
of
op de wang van de band.
Vervang de band als de slijtage-indicatoren zichtbaar zijn op de band.
Wissel de banden zoals aange-
geven in de afbeelding.
Toyota beveelt aan om de banden
ongeveer elke 10.000 km van
plaats te wisselen om een gelijk-
matig slijtagepatroon en een lan-
gere levensduur van de banden te
verkrijgen.
Vergeet niet na het wisselen van
de banden het bandenspannings-
waarschuwingssysteem te initiali-
seren.
Vervang of verwissel banden afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
1
2
3
Wisselen van banden
Voor
PRIUS +_OM_OM47B24E_(EE).book Page 345 Tuesday, May 3, 2016 2:22 PM

3466-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)

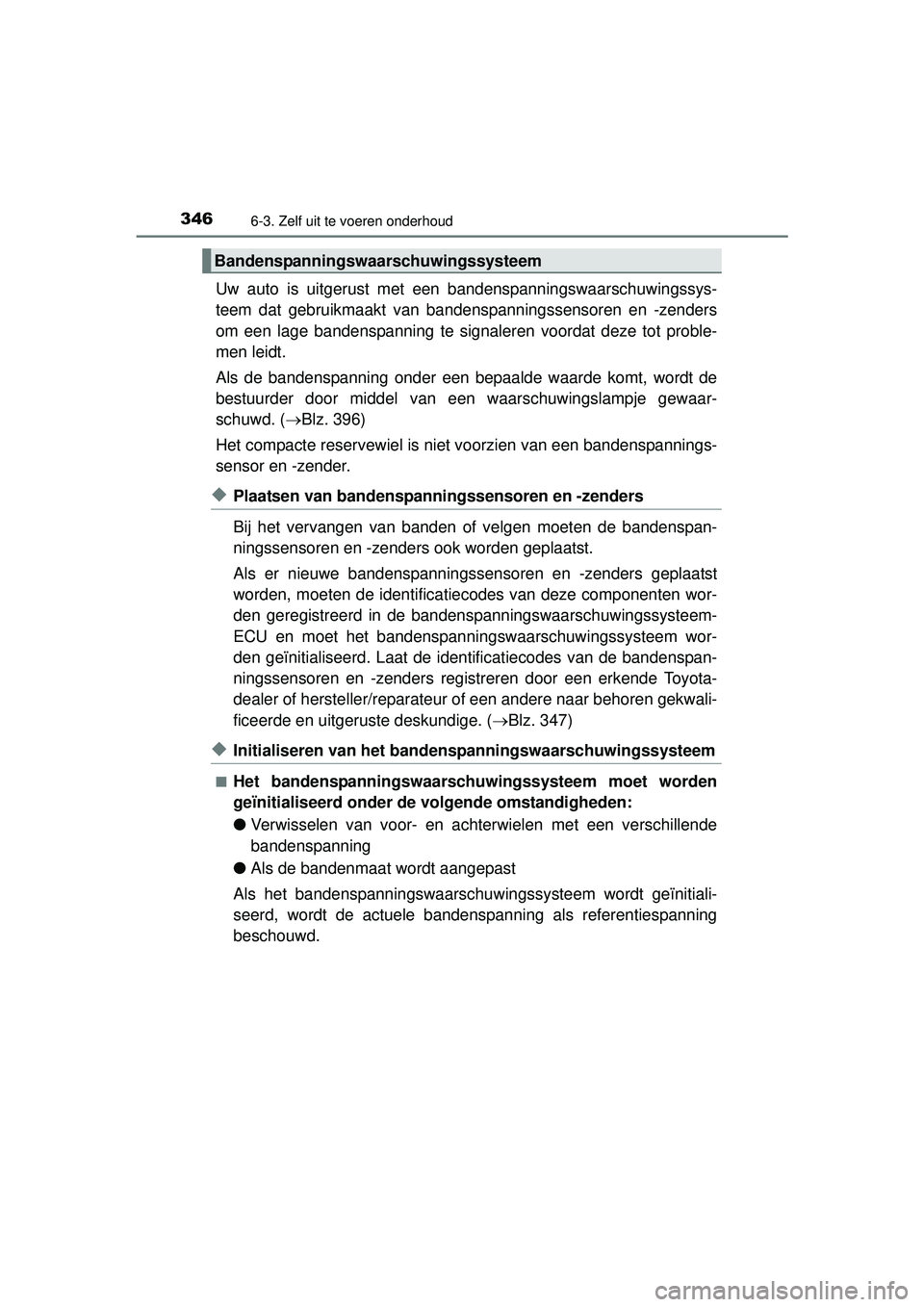

Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruikmaakt van bandenspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot proble-
men leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de
bestuurder door middel van een waarschuwingslampje gewaar-
schuwd. ( Blz. 396)
Het compacte reservewiel is niet voorzien van een bandenspannings-
sensor en -zender.
◆Plaatsen van bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanning ssensoren en -zenders geplaatst
worden, moeten de identificati ecodes van deze componenten wor-
den geregistreerd in de bandens panningswaarschuwingssysteem-
ECU en moet het bandenspanni ngswaarschuwingssysteem wor-
den geïnitialiseerd. Laat de identificatiecodes van de bandenspan-
ningssensoren en -zenders registreren door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige. ( Blz. 347)
◆Initialiseren van het bandens panningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet worden
geïnitialiseerd onder de volgende omstandigheden:
●Verwisselen van voor- en achterwielen met een verschillende
bandenspanning
● Als de bandenmaat wordt aangepast
Als het bandenspanningswaarschu wingssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Bandenspanningswaarschuwingssysteem
PRIUS +_OM_OM47B24E_(EE).book Page 346 Tuesday, May 3, 2016 2:22 PM

3476-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
6
Onderhoud en verzorging

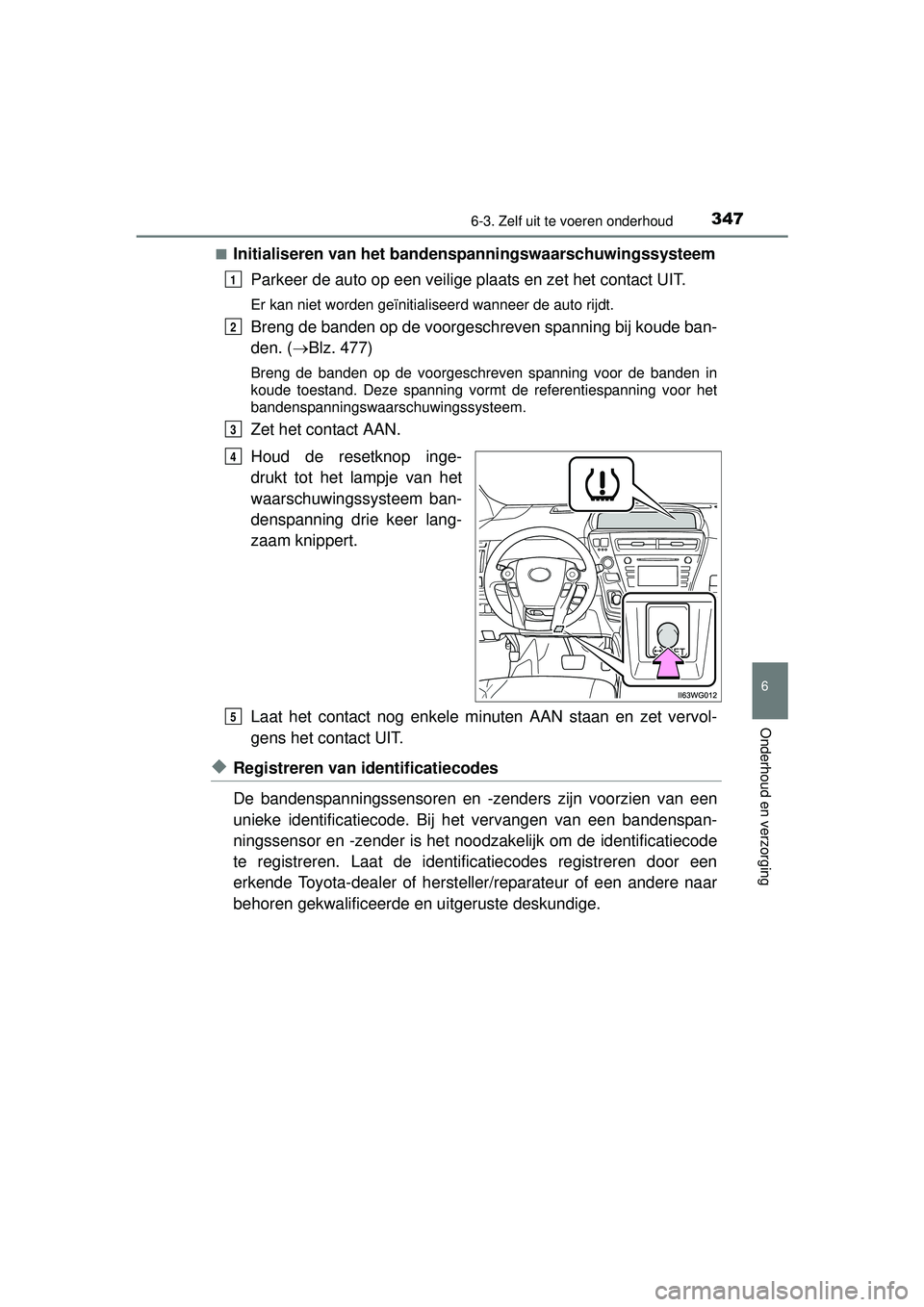

■Initialiseren van het bandenspanningswaarschuwingssysteem
Parkeer de auto op een veilige plaats en zet het contact UIT.
Er kan niet worden geïnitialiseerd wanneer de auto rijdt.
Breng de banden op de voorgeschreven spanning bij koude ban-
den. ( Blz. 477)
Breng de banden op de voorgeschreven spanning voor de banden in
koude toestand. Deze spanning vormt de referentiespanning voor het
bandenspanningswaarschuwingssysteem.
Zet het contact AAN.
Houd de resetknop inge-
drukt tot het lampje van het
waarschuwingssysteem ban-
denspanning drie keer lang-
zaam knippert.
Laat het contact nog enkele minuten AAN staan en zet vervol-
gens het contact UIT.
◆Registreren van identificatiecodes
De bandenspanningssensoren en -zend ers zijn voorzien van een
unieke identificatiecode. Bij het vervangen van een bandenspan-
ningssensor en -zender is het noo dzakelijk om de identificatiecode
te registreren. Laat de identificatiecodes registreren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
1
2
3
4
5
PRIUS +_OM_OM47B24E_(EE).book Page 347 Tuesday, May 3, 2016 2:22 PM

3486-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)

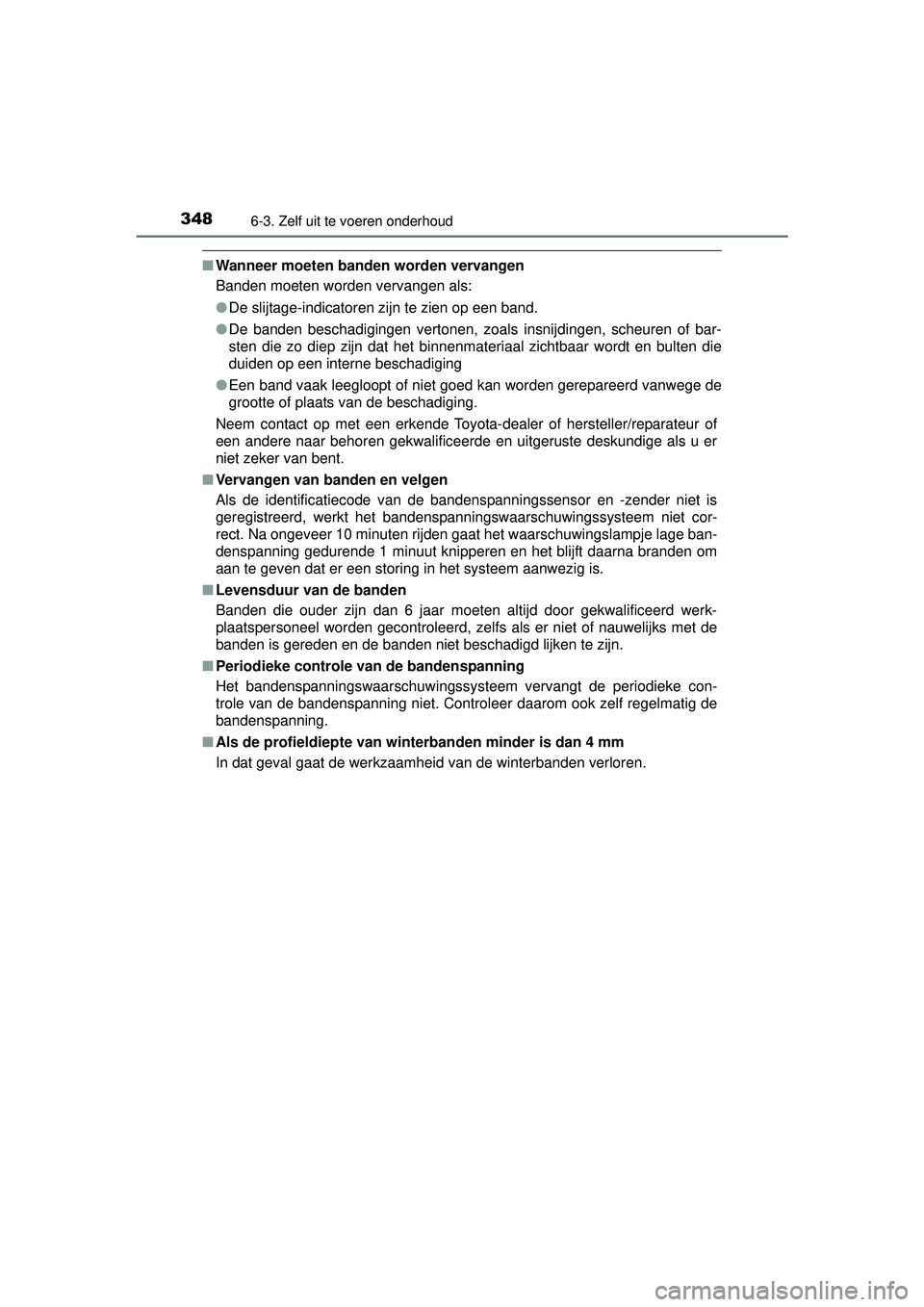

■Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een band.
● De banden beschadigingen vertonen, zoals insnijdingen, scheuren of bar-
sten die zo diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die
duiden op een interne beschadiging
● Een band vaak leegloopt of niet goe d kan worden gerepareerd vanwege de
grootte of plaats van de beschadiging.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige als u er
niet zeker van bent.
■ Vervangen van banden en velgen
Als de identificatiecode van de bandenspanningssensor en -zender niet is
geregistreerd, werkt het bandenspanningswaarschuwingssysteem niet cor-
rect. Na ongeveer 10 minuten rijden gaat het waarschuwingslampje lage ban-
denspanning gedurende 1 minuut knipperen en het blijft daarna branden om
aan te geven dat er een storing in het systeem aanwezig is.
■ Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalificeerd werk-
plaatspersoneel worden gecontroleerd, zelfs als er niet of nauwelijks met de
banden is gereden en de banden niet beschadigd lijken te zijn.
■ Periodieke controle van de bandenspanning
Het bandenspanningswaarschuwingssysteem vervangt de periodieke con-
trole van de bandenspanning niet. Controleer daarom ook zelf regelmatig de
bandenspanning.
■ Als de profieldiepte van winterbanden minder is dan 4 mm
In dat geval gaat de werkzaamheid van de winterbanden verloren.
PRIUS +_OM_OM47B24E_(EE).book Page 348 Tuesday, May 3, 2016 2:22 PM

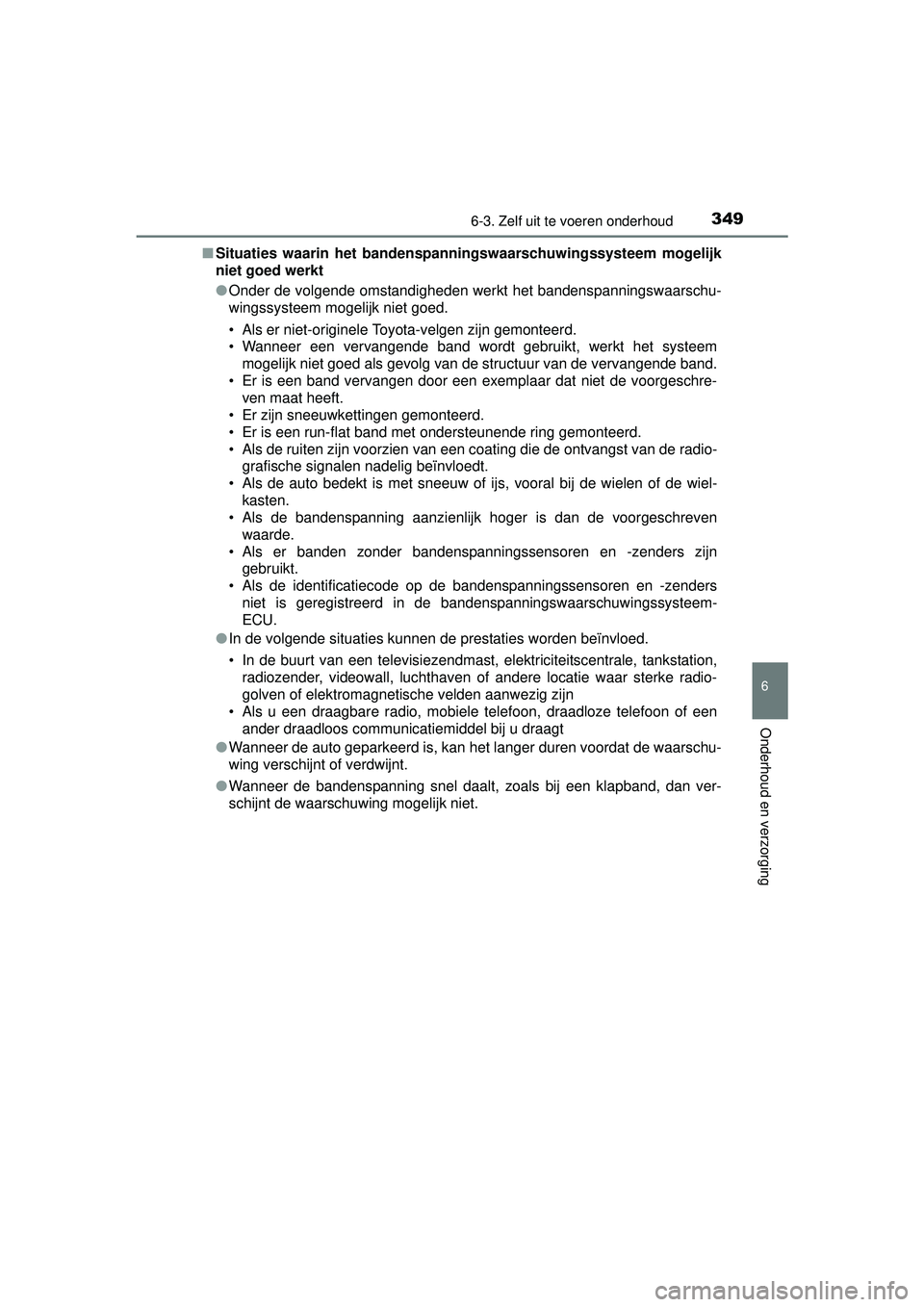

3496-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
6
Onderhoud en verzorging
■Situaties waarin het bandenspan ningswaarschuwingssysteem mogelijk
niet goed werkt
● Onder de volgende omstandigheden werkt het bandenspanningswaarschu-
wingssysteem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Wanneer een vervangende band wordt gebruikt, werkt het systeem
mogelijk niet goed als gevolg van de structuur van de vervangende band.
• Er is een band vervangen door een exemplaar dat niet de voorgeschre- ven maat heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteunende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radio- grafische signalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wiel-
kasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschreven waarde.
• Als er banden zonder bandenspanningssensoren en -zenders zijn gebruikt.
• Als de identificatiecode op de bandenspanningssensoren en -zenders
niet is geregistreerd in de bandenspanningswaarschuwingssysteem-
ECU.
● In de volgende situaties kunnen de prestaties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation,
radiozender, videowall, luchthaven of andere locatie waar sterke radio-
golven of elektromagnetische velden aanwezig zijn
• Als u een draagbare radio, mobiele telefoon, draadloze telefoon of een
ander draadloos communicatiemiddel bij u draagt
● Wanneer de auto geparkeerd is, kan het langer duren voordat de waarschu-
wing verschijnt of verdwijnt.
● Wanneer de bandenspanning snel daalt, zoals bij een klapband, dan ver-
schijnt de waarschuwing mogelijk niet.
PRIUS +_OM_OM47B24E_(EE).book Page 349 Tuesday, May 3, 2016 2:22 PM

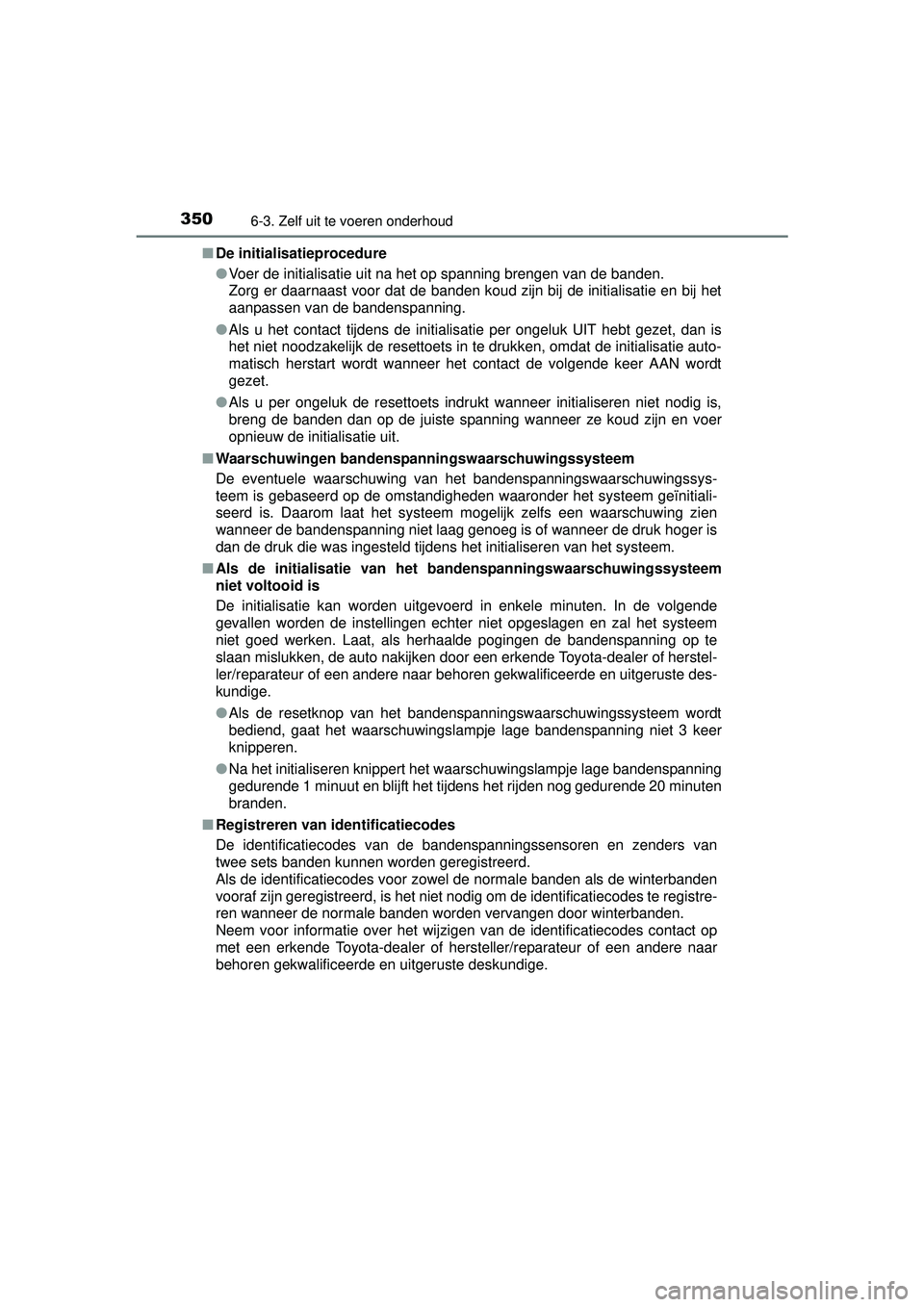

3506-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)■
De initialisatieprocedure
●Voer de initialisatie uit na het op spanning brengen van de banden.
Zorg er daarnaast voor dat de banden koud zijn bij de initialisatie en bij het
aanpassen van de bandenspanning.
● Als u het contact tijdens de initialisatie per ongeluk UIT hebt gezet, dan is
het niet noodzakelijk de resettoets in te drukken, omdat de initialisatie auto-
matisch herstart wordt wanneer het contact de volgende keer AAN wordt
gezet.
● Als u per ongeluk de resettoets indrukt wanneer initialiseren niet nodig is,
breng de banden dan op de juiste spanning wanneer ze koud zijn en voer
opnieuw de initialisatie uit.
■ Waarschuwingen bandenspan ningswaarschuwingssysteem
De eventuele waarschuwing van het bandenspanningswaarschuwingssys-
teem is gebaseerd op de omstandigheden waaronder het systeem geïnitiali-
seerd is. Daarom laat het systeem mogelijk zelfs een waarschuwing zien
wanneer de bandenspanning niet laag genoeg is of wanneer de druk hoger is
dan de druk die was ingesteld tijdens het initialiseren van het systeem.
■ Als de initialisatie van het bandenspanningswaarschuwingssysteem
niet voltooid is
De initialisatie kan worden uitgevoerd in enkele minuten. In de volgende
gevallen worden de instellingen echter niet opgeslagen en zal het systeem
niet goed werken. Laat, als herhaalde pogingen de bandenspanning op te
slaan mislukken, de auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Als de resetknop van het bandenspanningswaarschuwingssysteem wordt
bediend, gaat het waarschuwingslampje lage bandenspanning niet 3 keer
knipperen.
● Na het initialiseren knippert het waarschuwingslampje lage bandenspanning
gedurende 1 minuut en blijft het tijdens het rijden nog gedurende 20 minuten
branden.
■ Registreren van identificatiecodes
De identificatiecodes van de bandenspanningssensoren en zenders van
twee sets banden kunnen worden geregistreerd.
Als de identificatiecodes voor zowel de normale banden als de winterbanden
vooraf zijn geregistreerd, is het niet nodig om de identificatiecodes te registre-
ren wanneer de normale banden worden vervangen door winterbanden.
Neem voor informatie over het wijzigen van de identificatiecodes contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
PRIUS +_OM_OM47B24E_(EE).book Page 350 Tuesday, May 3, 2016 2:22 PM
