TOYOTA PRIUS PLUS 2016 Instructieboekje (in Dutch)

3716-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
6
Onderhoud en verzorging

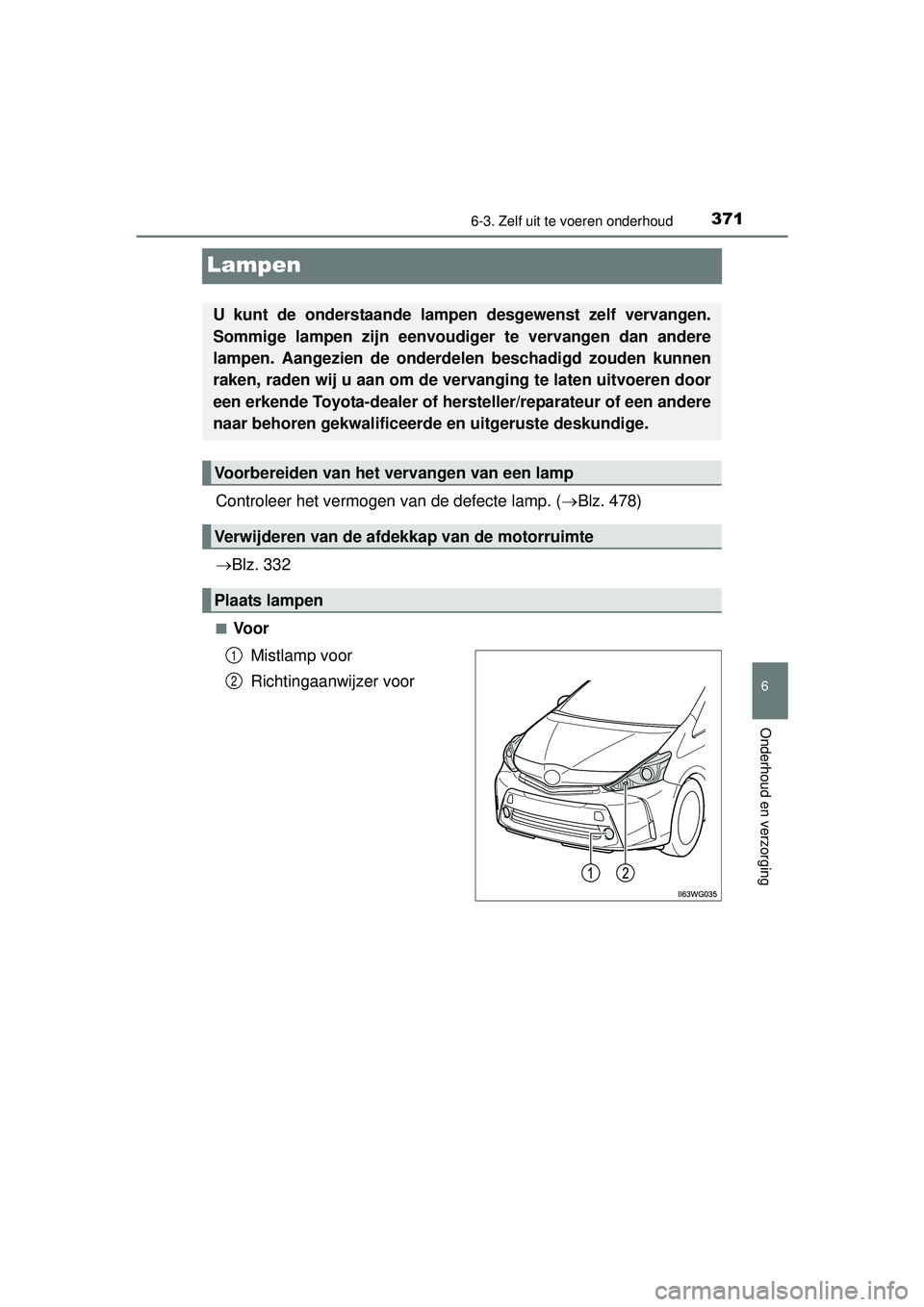

Lampen
Controleer het vermogen van de defecte lamp. (Blz. 478)
 Blz. 332
■Voor
Mistlamp voor
Richtingaanwijzer voor
U kunt de onderstaande lamp en desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de ve rvanging te laten uitvoeren door
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Verwijderen van de afdekkap van de motorruimte
Plaats lampen
1
2
PRIUS +_OM_OM47B24E_(EE).book Page 371 Tuesday, May 3, 2016 2:22 PM

3726-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)■

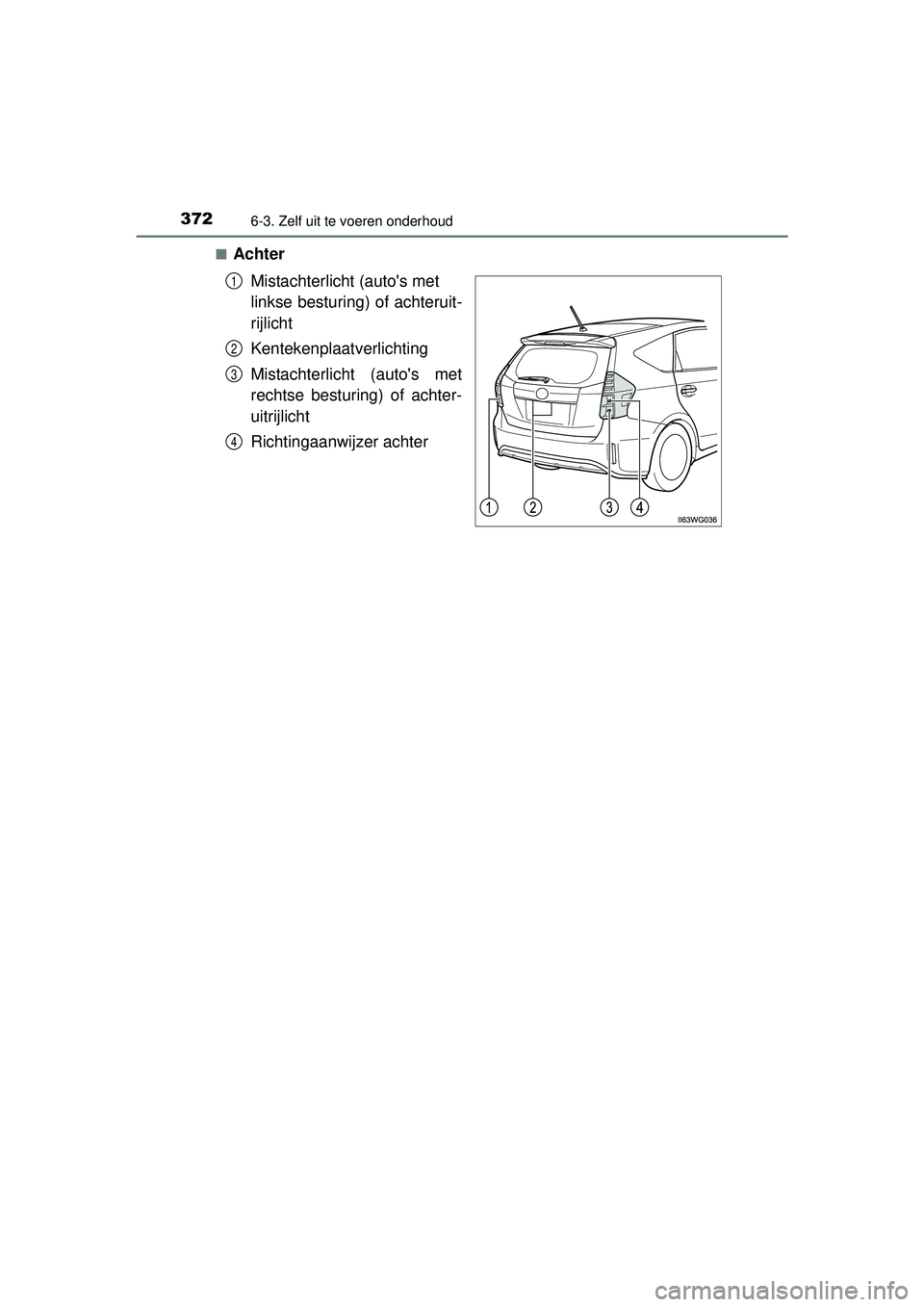

Achter
Mistachterlicht (auto's met
linkse besturing) of achteruit-
rijlicht
Kentekenplaat verlichting
Mistachterlicht (auto's met
rechtse besturing) of achter-
uitrijlicht
Richtingaanwijzer achter
1
2
3
4
PRIUS +_OM_OM47B24E_(EE).book Page 372 Tuesday, May 3, 2016 2:22 PM

3736-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
6
Onderhoud en verzorging

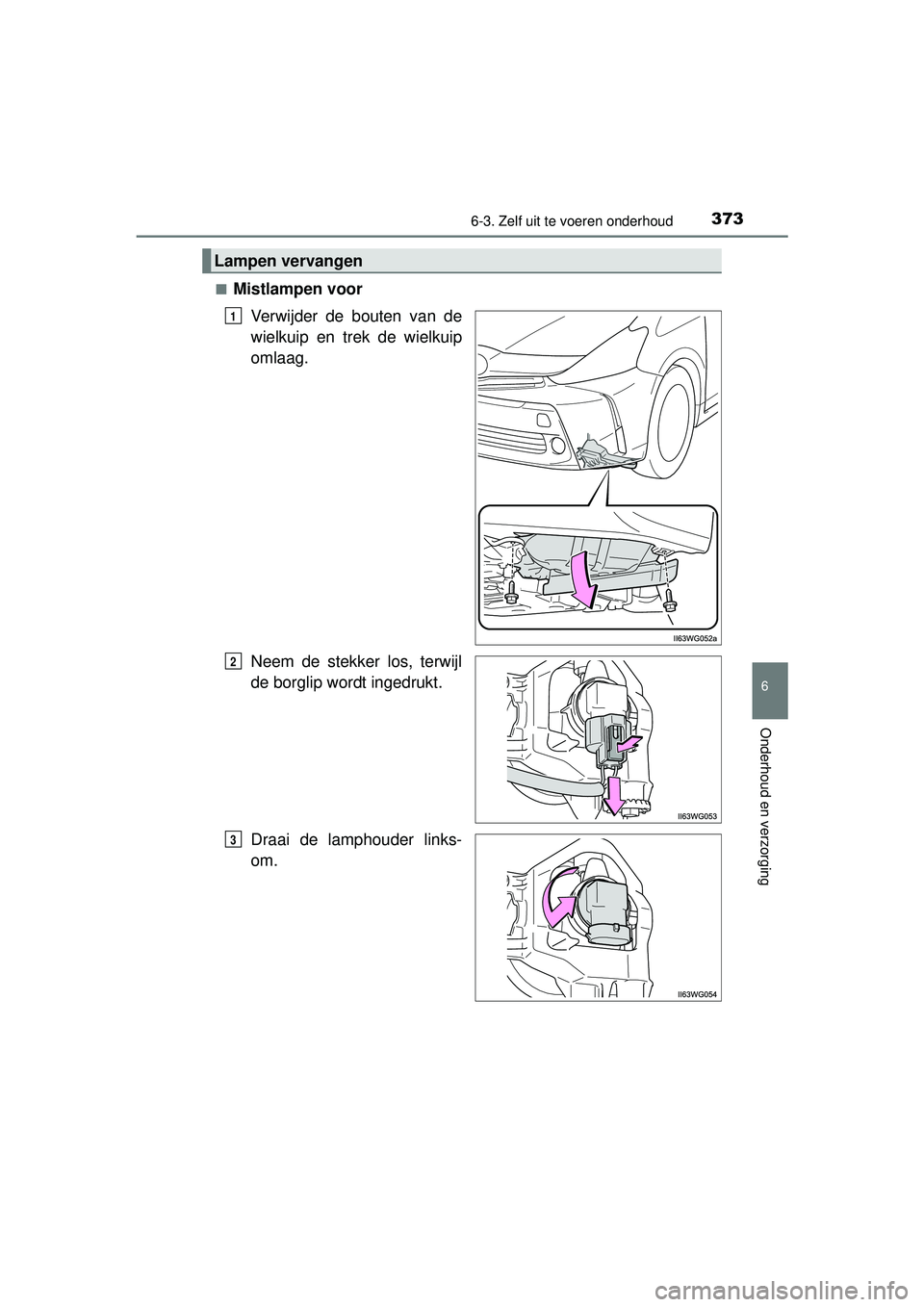

■Mistlampen voorVerwijder de bouten van de
wielkuip en trek de wielkuip
omlaag.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Draai de lamphouder links-
om.
Lampen vervangen
1
2
3
PRIUS +_OM_OM47B24E_(EE).book Page 373 Tuesday, May 3, 2016 2:22 PM

3746-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin. Draai hem
rechtsom om hem te plaatsen.
Sluit de stekker aan.
Beweeg na het aansluiten van
de stekker de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging schijnt.
Plaats de bouten van de
wielkuip.
4
5
6
PRIUS +_OM_OM47B24E_(EE).book Page 374 Tuesday, May 3, 2016 2:22 PM

3756-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
6
Onderhoud en verzorging

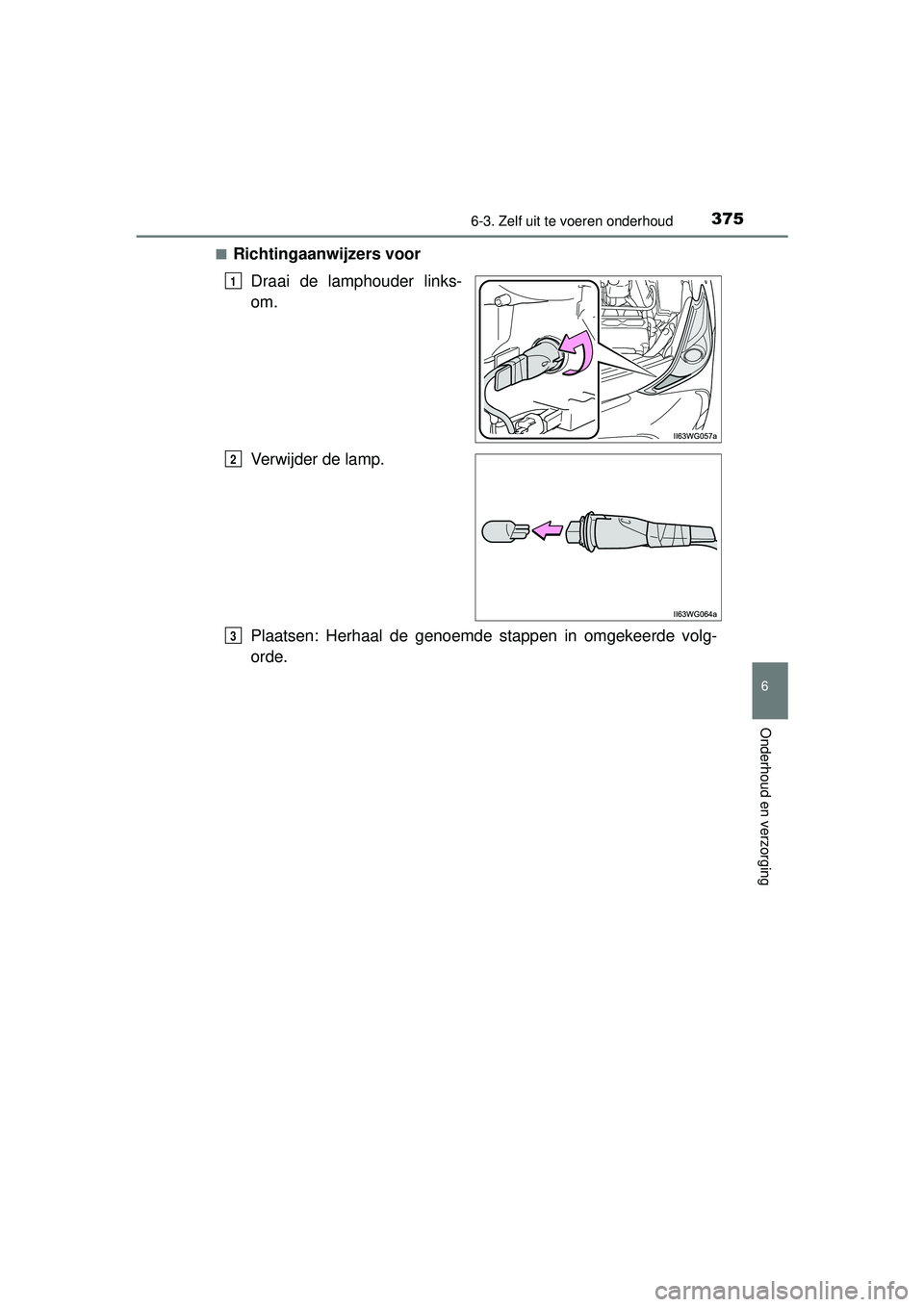

■Richtingaanwijzers voorDraai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
PRIUS +_OM_OM47B24E_(EE).book Page 375 Tuesday, May 3, 2016 2:22 PM

3766-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)■

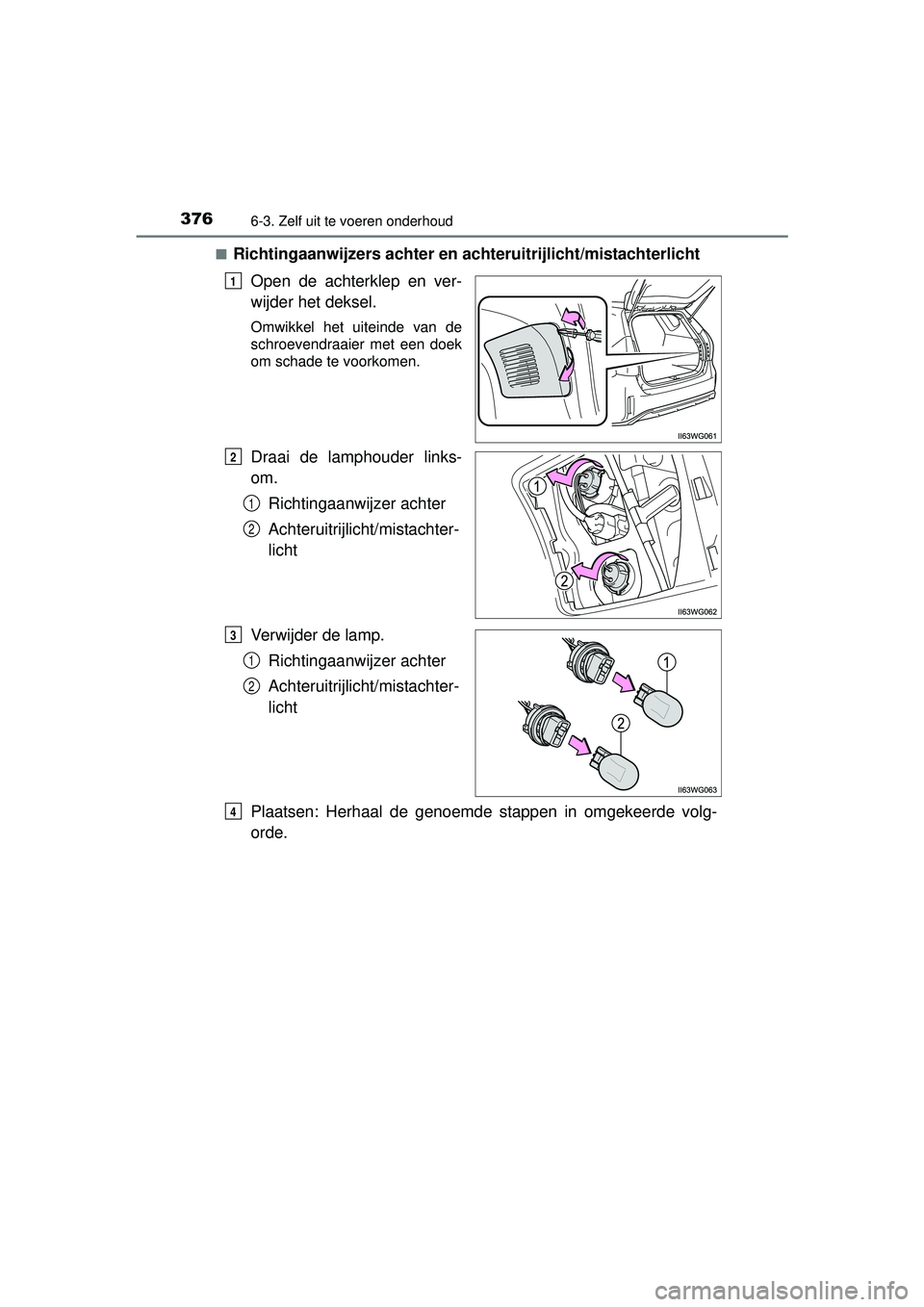

Richtingaanwijzers achter en achteruitrijlicht/mistachterlicht
Open de achterklep en ver-
wijder het deksel.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade te voorkomen.
Draai de lamphouder links-
om.Richtingaanwijzer achter
Achteruitrijlicht/mistachter-
licht
Verwijder de lamp. Richtingaanwijzer achter
Achteruitrijlicht/mistachter-
licht
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
1
2
3
1
2
4
PRIUS +_OM_OM47B24E_(EE).book Page 376 Tuesday, May 3, 2016 2:22 PM

3776-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
6
Onderhoud en verzorging

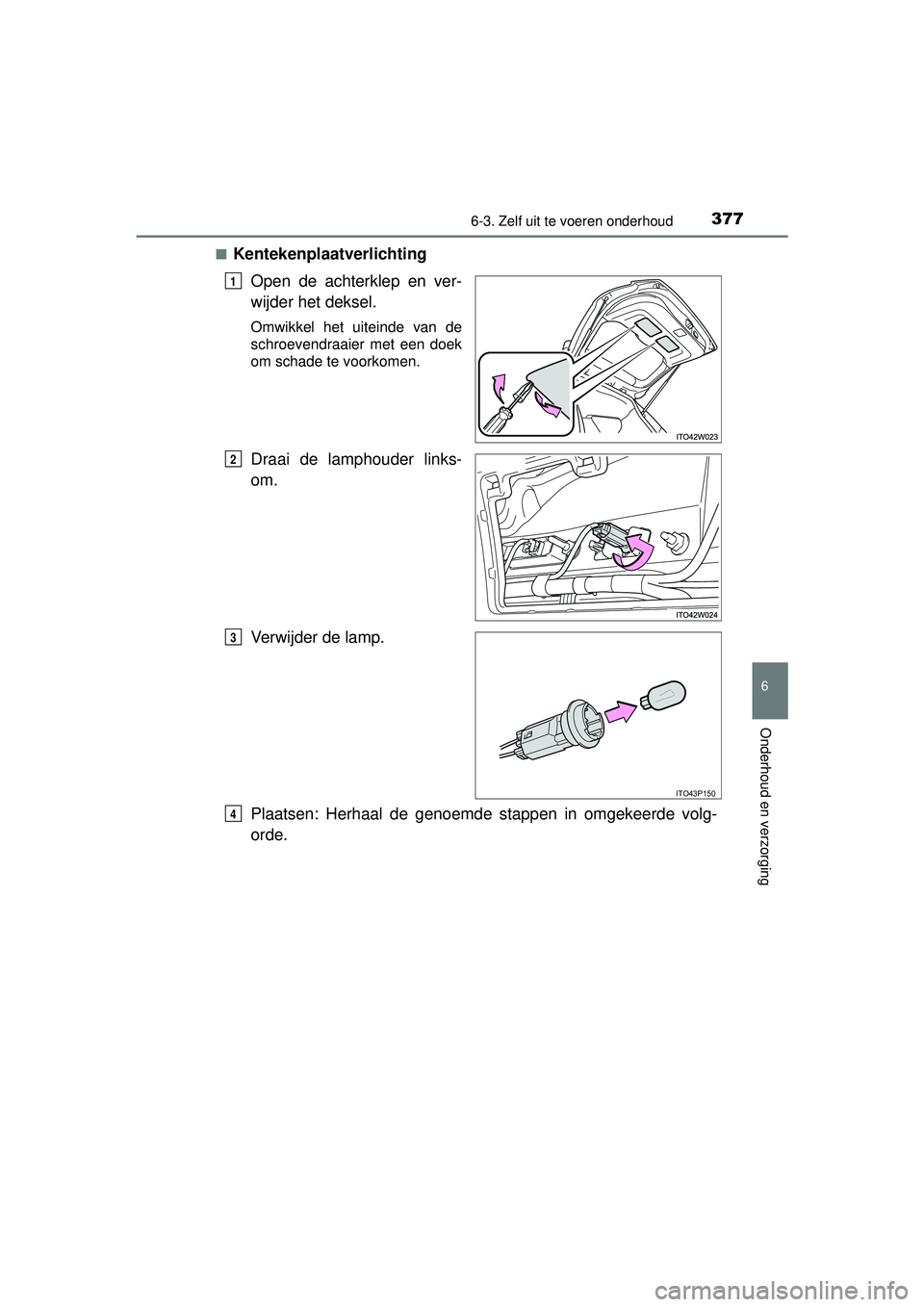

■KentekenplaatverlichtingOpen de achterklep en ver-
wijder het deksel.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade te voorkomen.
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
ITO43P150
P
4
PRIUS +_OM_OM47B24E_(EE).book Page 377 Tuesday, May 3, 2016 2:22 PM

3786-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)■

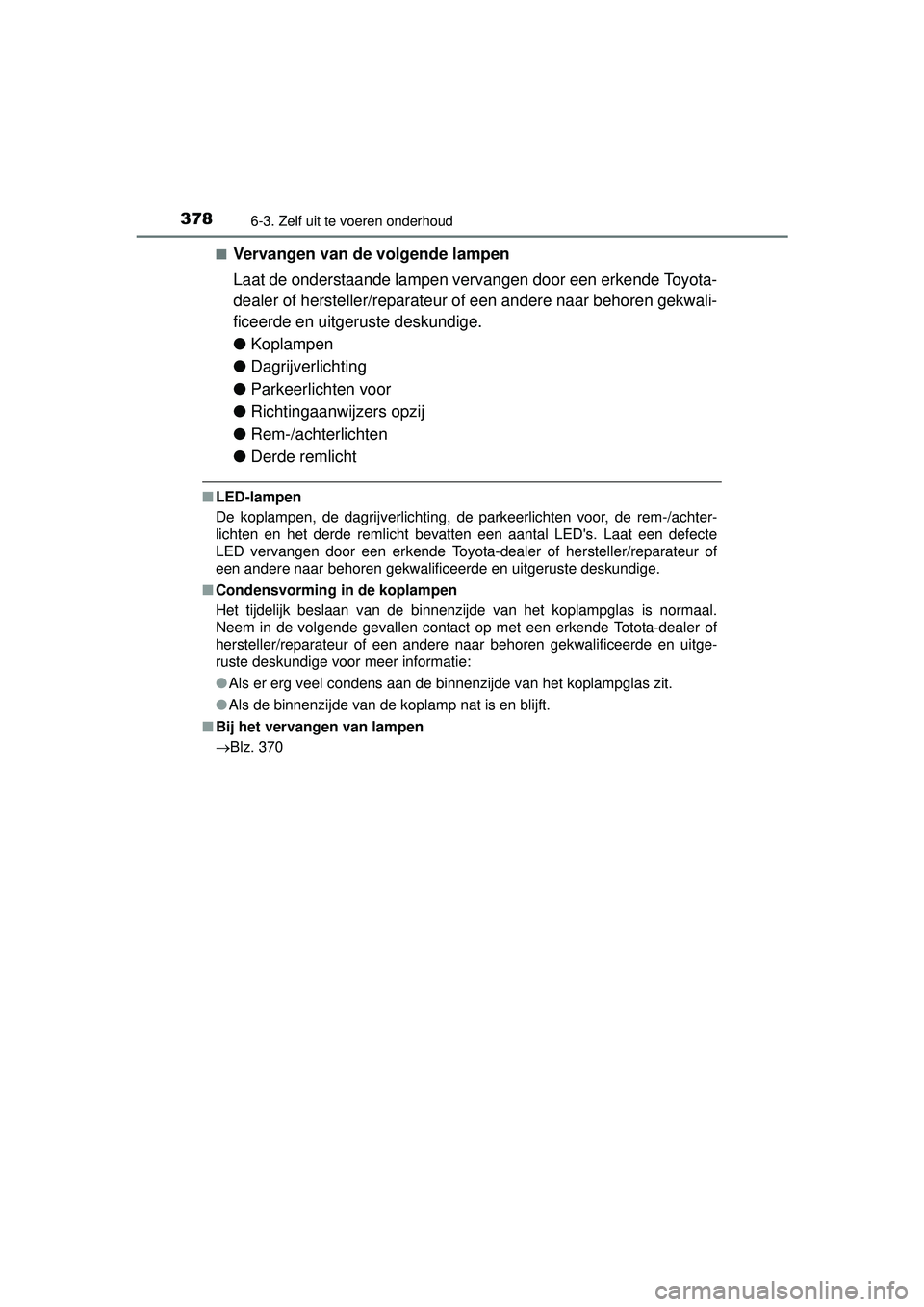

Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
●
Koplampen
● Dagrijverlichting
● Parkeerlichten voor
● Richtingaanwijzers opzij
● Rem-/achterlichten
● Derde remlicht
■LED-lampen
De koplampen, de dagrijverlichting, de parkeerlichten voor, de rem-/achter-
lichten en het derde remlicht bevatten een aantal LED's. Laat een defecte
LED vervangen door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Totota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
●Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ Bij het vervangen van lampen
Blz. 370
PRIUS +_OM_OM47B24E_(EE).book Page 378 Tuesday, May 3, 2016 2:22 PM

3796-3. Zelf uit te voeren onderhoud
PRIUS +_OM_OM47B24E_(EE)
6
Onderhoud en verzorging

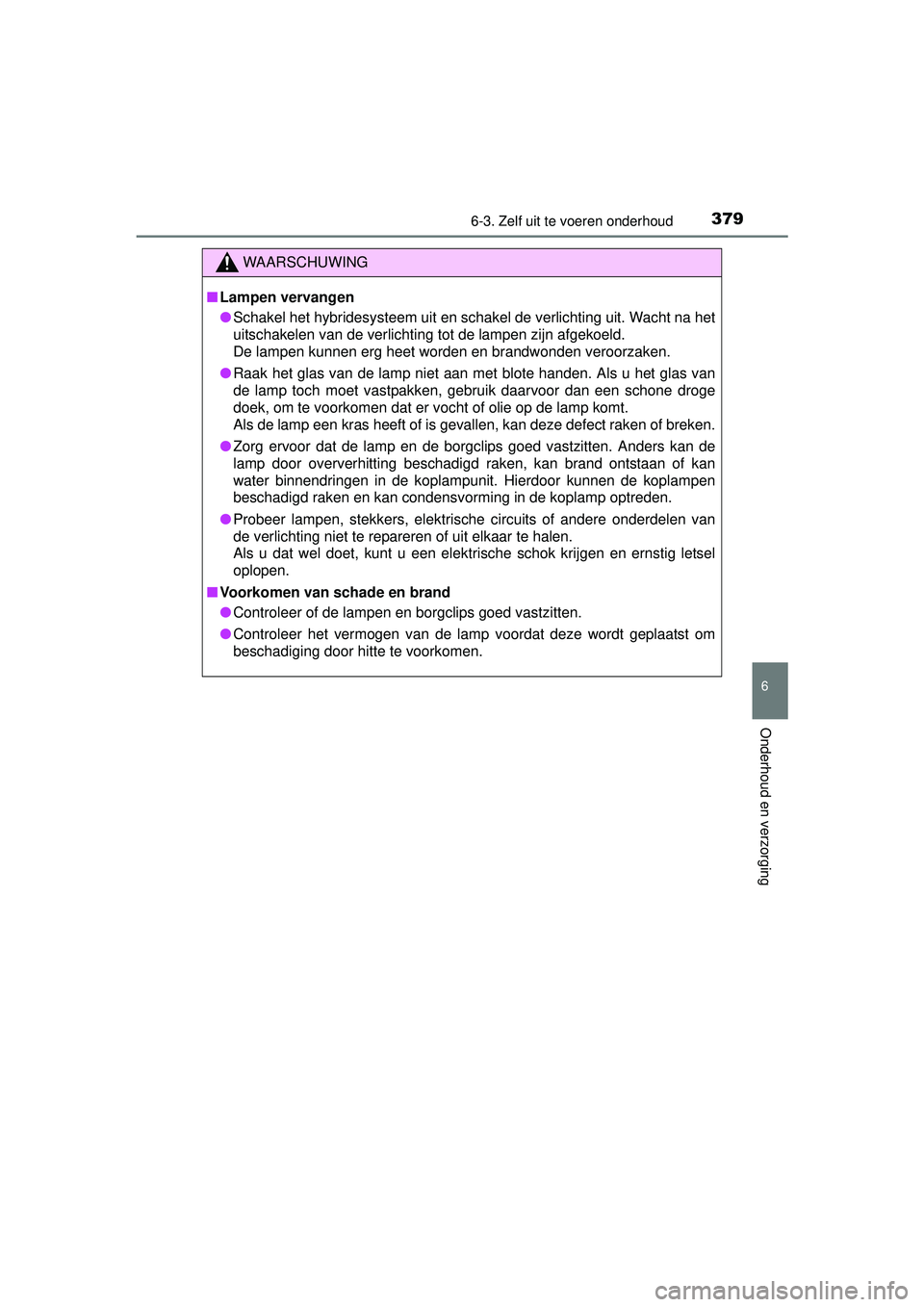

WAARSCHUWING
■Lampen vervangen
● Schakel het hybridesysteem uit en schakel de verlichting uit. Wacht na het
uitschakelen van de verlichting tot de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone droge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect raken of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan of kan
water binnendringen in de koplampunit. Hierdoor kunnen de koplampen
beschadigd raken en kan condensvorming in de koplamp optreden.
● Probeer lampen, stekkers, elektrische circuits of andere onderdelen van
de verlichting niet te repareren of uit elkaar te halen.
Als u dat wel doet, kunt u een elektrische schok krijgen en ernstig letsel
oplopen.
■ Voorkomen van schade en brand
● Controleer of de lampen en borgclips goed vastzitten.
● Controleer het vermogen van de lamp voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
PRIUS +_OM_OM47B24E_(EE).book Page 379 Tuesday, May 3, 2016 2:22 PM
