4617-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47B24E_(EE)
7
Bij problemen

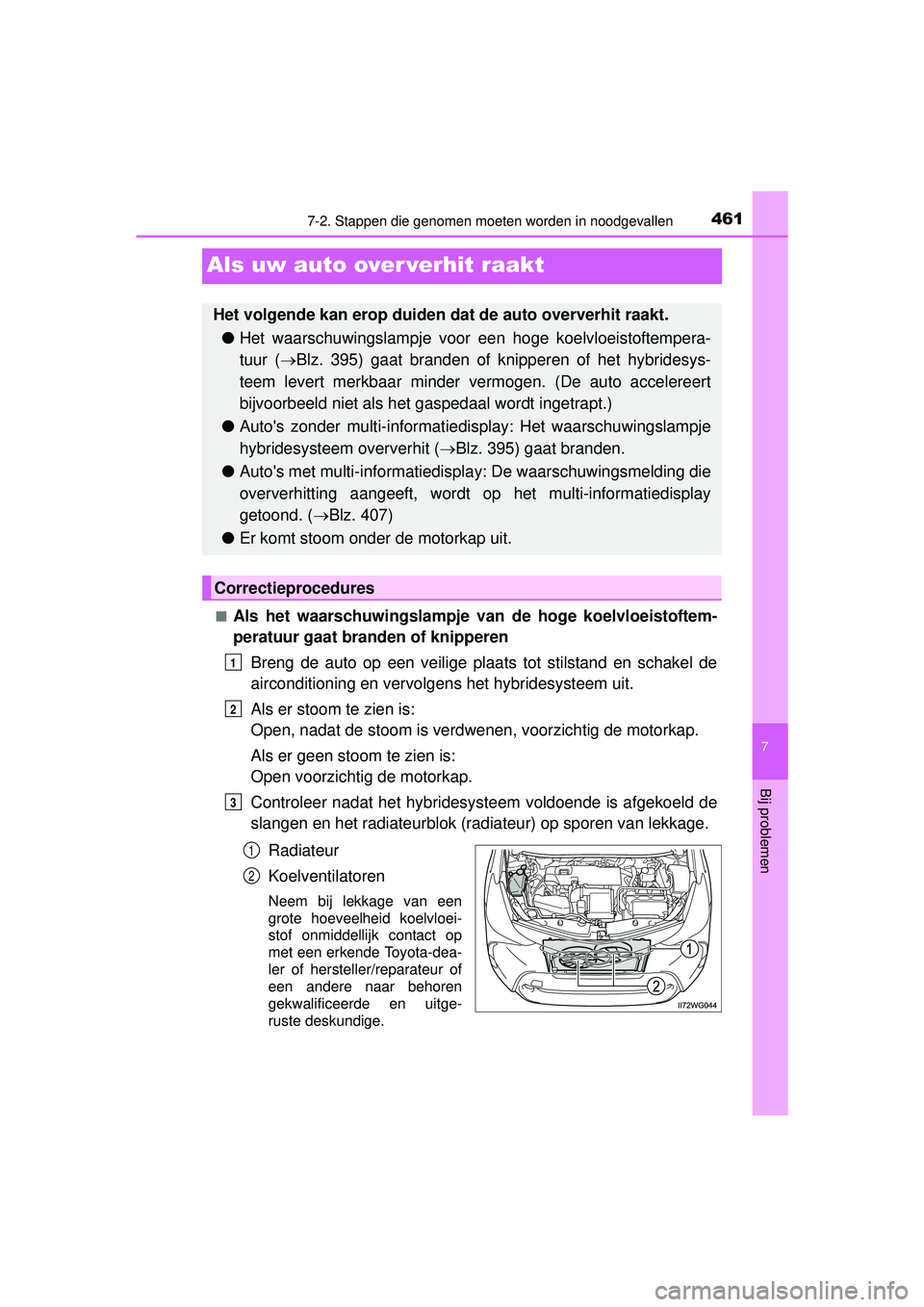

Als uw auto over verhit raakt
■Als het waarschuwingslampje van de hoge koelvloeistoftem-
peratuur gaat branden of knipperen
Breng de auto op een veilige plaat s tot stilstand en schakel de
airconditioning en vervolgen s het hybridesysteem uit.
Als er stoom te zien is:
Open, nadat de stoom is verdwenen, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
Controleer nadat het hybridesys teem voldoende is afgekoeld de
slangen en het radiateurblok (radiateur) op sporen van lekkage.
Radiateur
Koelventilatoren
Neem bij lekkage van een
grote hoeveelheid koelvloei-
stof onmiddellijk contact op
met een erkende Toyota-dea-
ler of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
Het volgende kan erop duiden dat de auto oververhit raakt.● Het waarschuwingslampje voor een hoge koelvloeistoftempera-
tuur ( Blz. 395) gaat branden of knipperen of het hybridesys-
teem levert merkbaar minder vermogen. (De auto accelereert
bijvoorbeeld niet als het gaspedaal wordt ingetrapt.)
● Auto's zonder multi-informatiedi splay: Het waarschuwingslampje
hybridesysteem oververhit ( Blz. 395) gaat branden.
● Auto's met multi-informatiedispla y: De waarschuwingsmelding die
oververhitting aangeeft, wordt op het multi-informatiedisplay
getoond. ( Blz. 407)
● Er komt stoom onder de motorkap uit.
Correctieprocedures
1
2
3
1
2
PRIUS +_OM_OM47B24E_(EE).book Page 461 Tuesday, May 3, 2016 2:22 PM

4627-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47B24E_(EE)

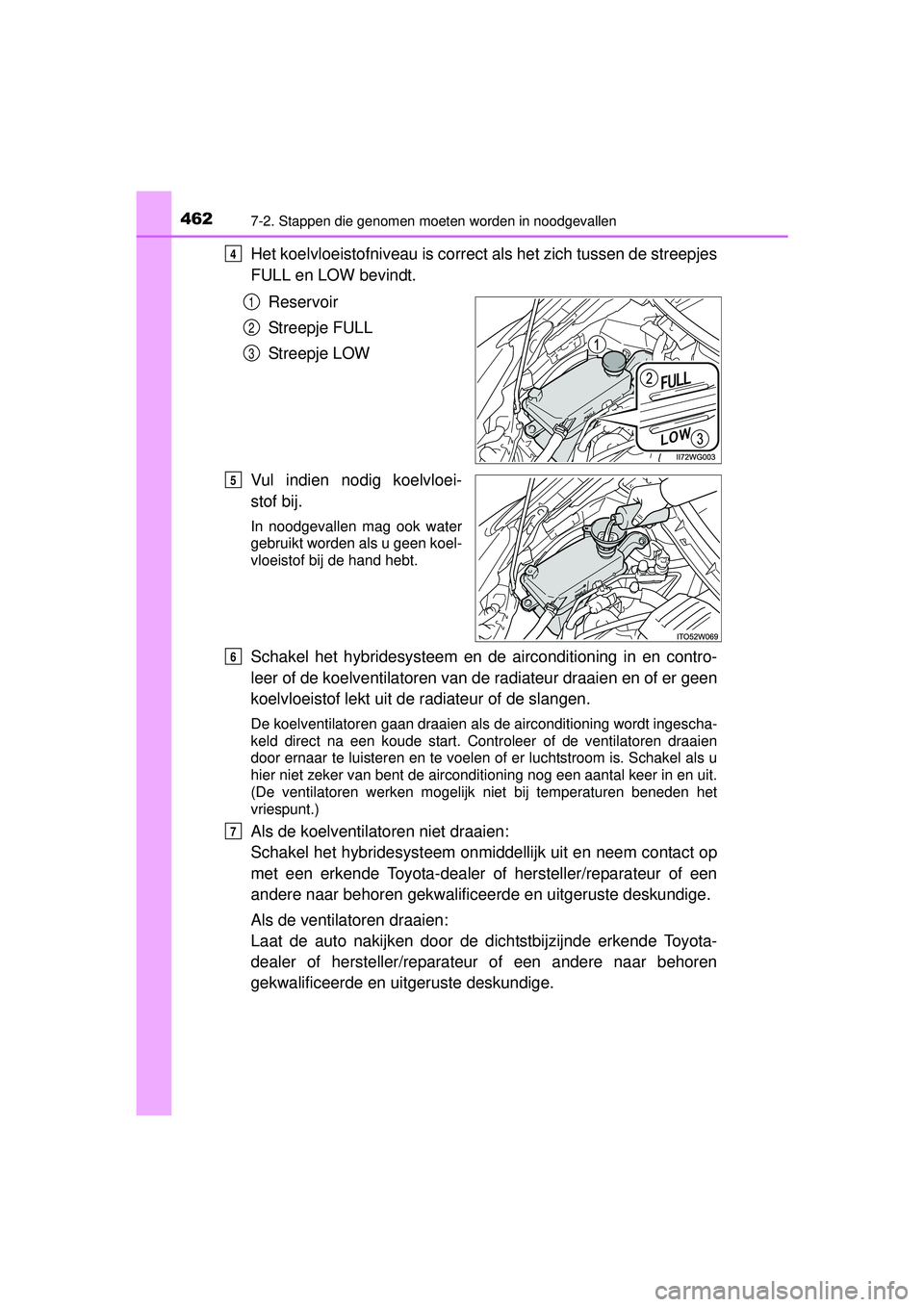

Het koelvloeistofniveau is correct als het zich tussen de streepjes
FULL en LOW bevindt.
Reservoir
Streepje FULL
Streepje LOW
Vul indien nodig koelvloei-
stof bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Schakel het hybridesysteem en de airconditioning in en contro-
leer of de koelventilatoren van de radiateur draaien en of er geen
koelvloeistof lekt uit de radiateur of de slangen.
De koelventilatoren gaan draaien als de airconditioning wordt ingescha-
keld direct na een koude start. Controleer of de ventilatoren draaien
door ernaar te luisteren en te voelen of er luchtstroom is. Schakel als u
hier niet zeker van bent de airconditioning nog een aantal keer in en uit.
(De ventilatoren werken mogelijk niet bij temperaturen beneden het
vriespunt.)
Als de koelventilatoren niet draaien:
Schakel het hybridesysteem onmi ddellijk uit en neem contact op
met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeer de en uitgeruste deskundige.
Als de ventilatoren draaien:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
4
1
2
3
5
6
7
PRIUS +_OM_OM47B24E_(EE).book Page 462 Tuesday, May 3, 2016 2:22 PM

4637-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47B24E_(EE)
7
Bij problemen

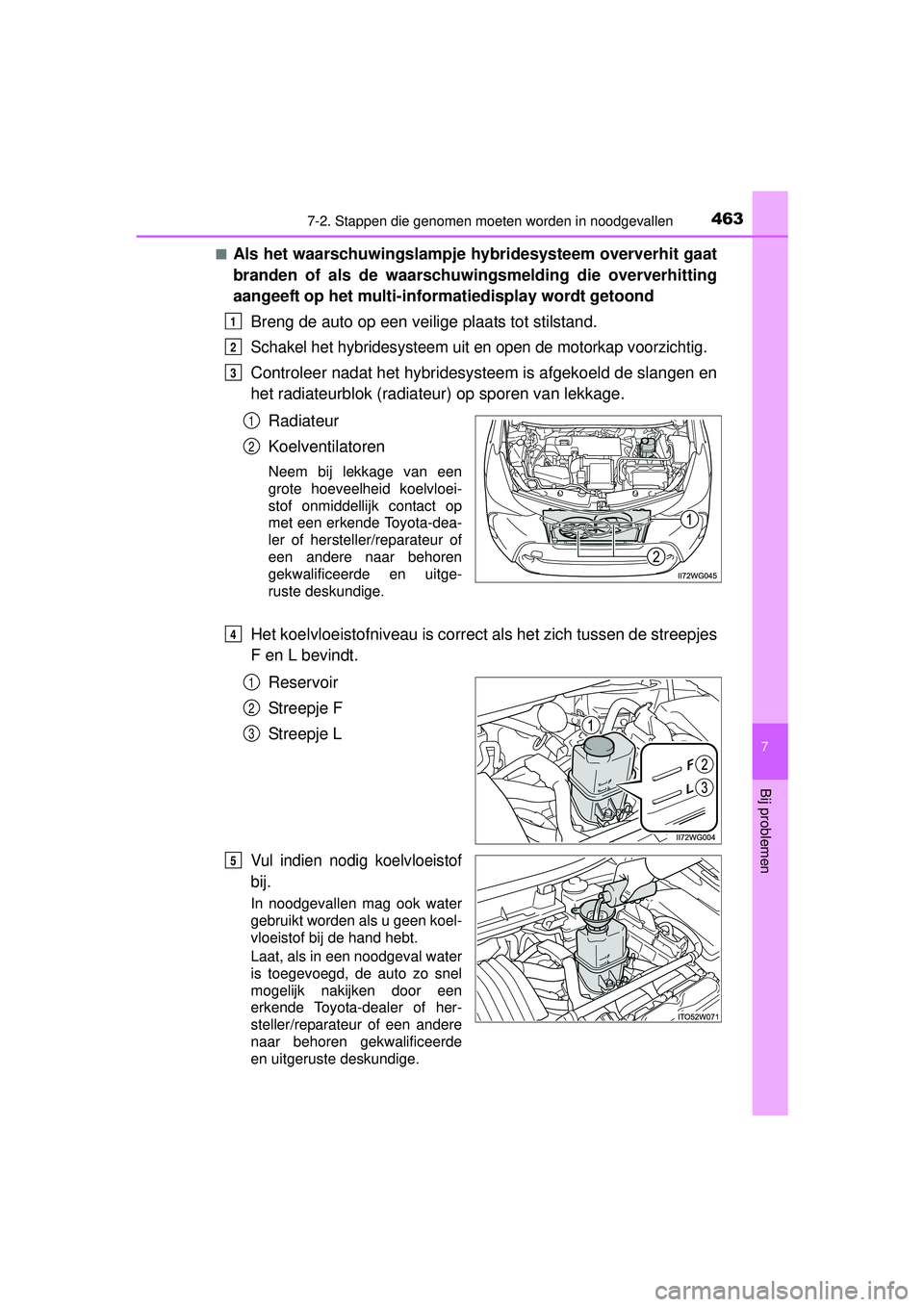

■Als het waarschuwingslampje hybridesysteem oververhit gaat
branden of als de waarschuwingsmelding die oververhitting
aangeeft op het multi-informatiedisplay wordt getoond
Breng de auto op een veilig e plaats tot stilstand.
Schakel het hybridesysteem uit en open de motorkap voorzichtig.
Controleer nadat het hybridesysteem is afgekoeld de slangen en
het radiateurblok (radiateur) op sporen van lekkage.
Radiateur
Koelventilatoren
Neem bij lekkage van een
grote hoeveelheid koelvloei-
stof onmiddellijk contact op
met een erkende Toyota-dea-
ler of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
Het koelvloeistofniveau is correct als het zich tussen de streepjes
F en L bevindt.
Reservoir
Streepje F
Streepje L
Vul indien nodig koelvloeistof
bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Laat, als in een noodgeval water
is toegevoegd, de auto zo snel
mogelijk nakijken door een
erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
1
2
3
1
2
4
1
2
3
5
PRIUS +_OM_OM47B24E_(EE).book Page 463 Tuesday, May 3, 2016 2:22 PM

4647-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47B24E_(EE)

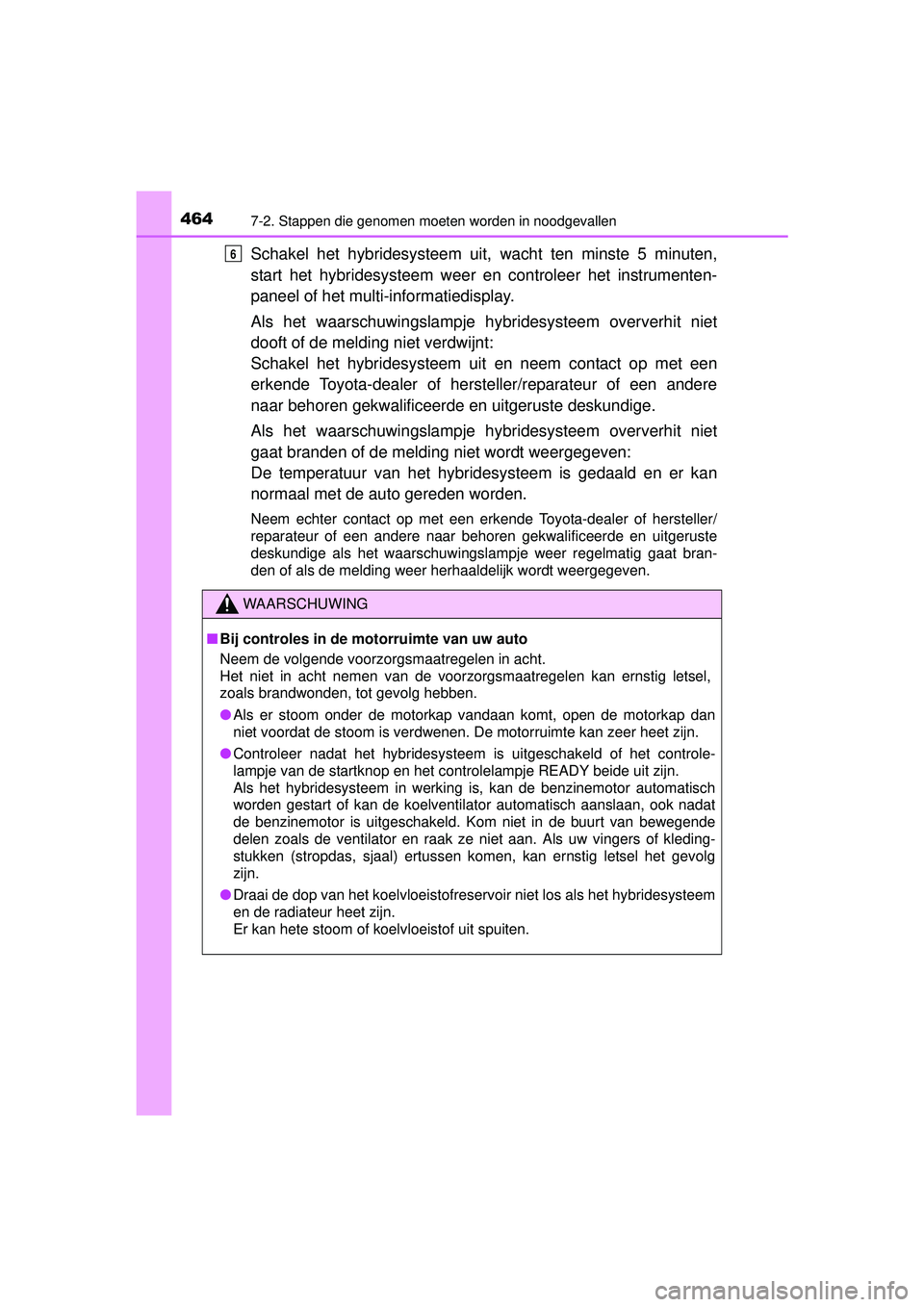

Schakel het hybridesysteem uit, wacht ten minste 5 minuten,
start het hybridesysteem weer en controleer het instrumenten-
paneel of het multi-informatiedisplay.
Als het waarschuwingslampje hy bridesysteem oververhit niet
dooft of de melding niet verdwijnt:
Schakel het hybridesysteem ui t en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Als het waarschuwingslampje hy bridesysteem oververhit niet
gaat branden of de melding niet wordt weergegeven:
De temperatuur van het hybrides ysteem is gedaald en er kan
normaal met de auto gereden worden.
Neem echter contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige als het waarschuwingslampje weer regelmatig gaat bran-
den of als de melding weer herhaaldelijk wordt weergegeven.
WAARSCHUWING
■ Bij controles in de motorruimte van uw auto
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel,
zoals brandwonden, tot gevolg hebben.
● Als er stoom onder de motorkap vandaan komt, open de motorkap dan
niet voordat de stoom is verdwenen. De motorruimte kan zeer heet zijn.
● Controleer nadat het hybridesysteem is uitgeschakeld of het controle-
lampje van de startknop en het controlelampje READY beide uit zijn.
Als het hybridesysteem in werking is, kan de benzinemotor automatisch
worden gestart of kan de koelventilator automatisch aanslaan, ook nadat
de benzinemotor is uitgeschakeld. Kom niet in de buurt van bewegende
delen zoals de ventilator en raak ze niet aan. Als uw vingers of kleding-
stukken (stropdas, sjaal) ertussen komen, kan ernstig letsel het gevolg
zijn.
● Draai de dop van het koelvloeistofreservoir niet los als het hybridesysteem
en de radiateur heet zijn.
Er kan hete stoom of koelvloeistof uit spuiten.
6
PRIUS +_OM_OM47B24E_(EE).book Page 464 Tuesday, May 3, 2016 2:22 PM

4657-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47B24E_(EE)
7
Bij problemen

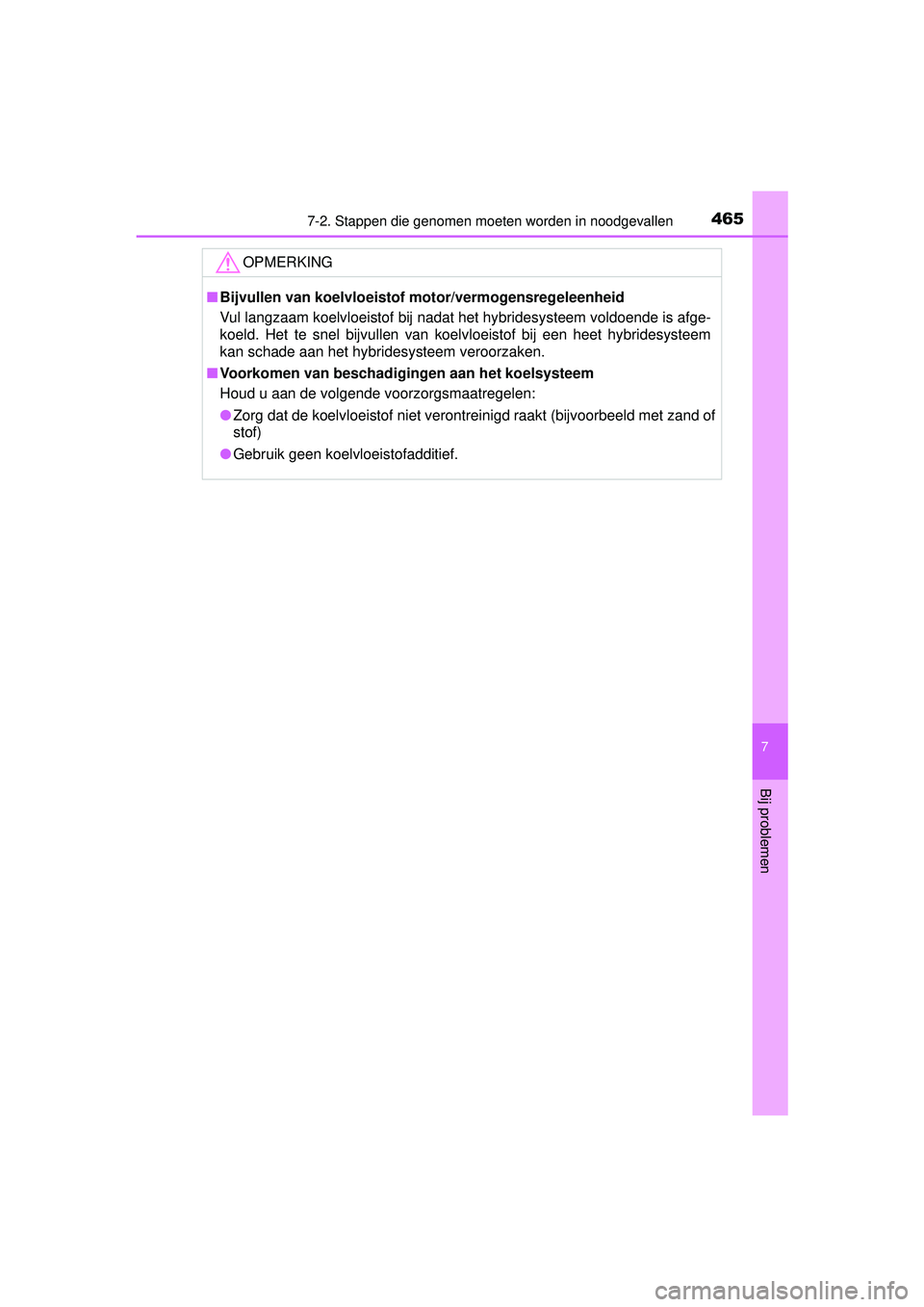

OPMERKING
■Bijvullen van koelvloeistof motor/vermogensregeleenheid
Vul langzaam koelvloeistof bij nadat het hybridesysteem voldoende is afge-
koeld. Het te snel bijvullen van koelvloeistof bij een heet hybridesysteem
kan schade aan het hybridesysteem veroorzaken.
■ Voorkomen van beschadigin gen aan het koelsysteem
Houd u aan de volgende voorzorgsmaatregelen:
● Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeeld met zand of
stof)
● Gebruik geen koelvloeistofadditief.
PRIUS +_OM_OM47B24E_(EE).book Page 465 Tuesday, May 3, 2016 2:22 PM

4667-2. Stappen die genomen moeten worden in noodgevallen
PRIUS +_OM_OM47B24E_(EE)

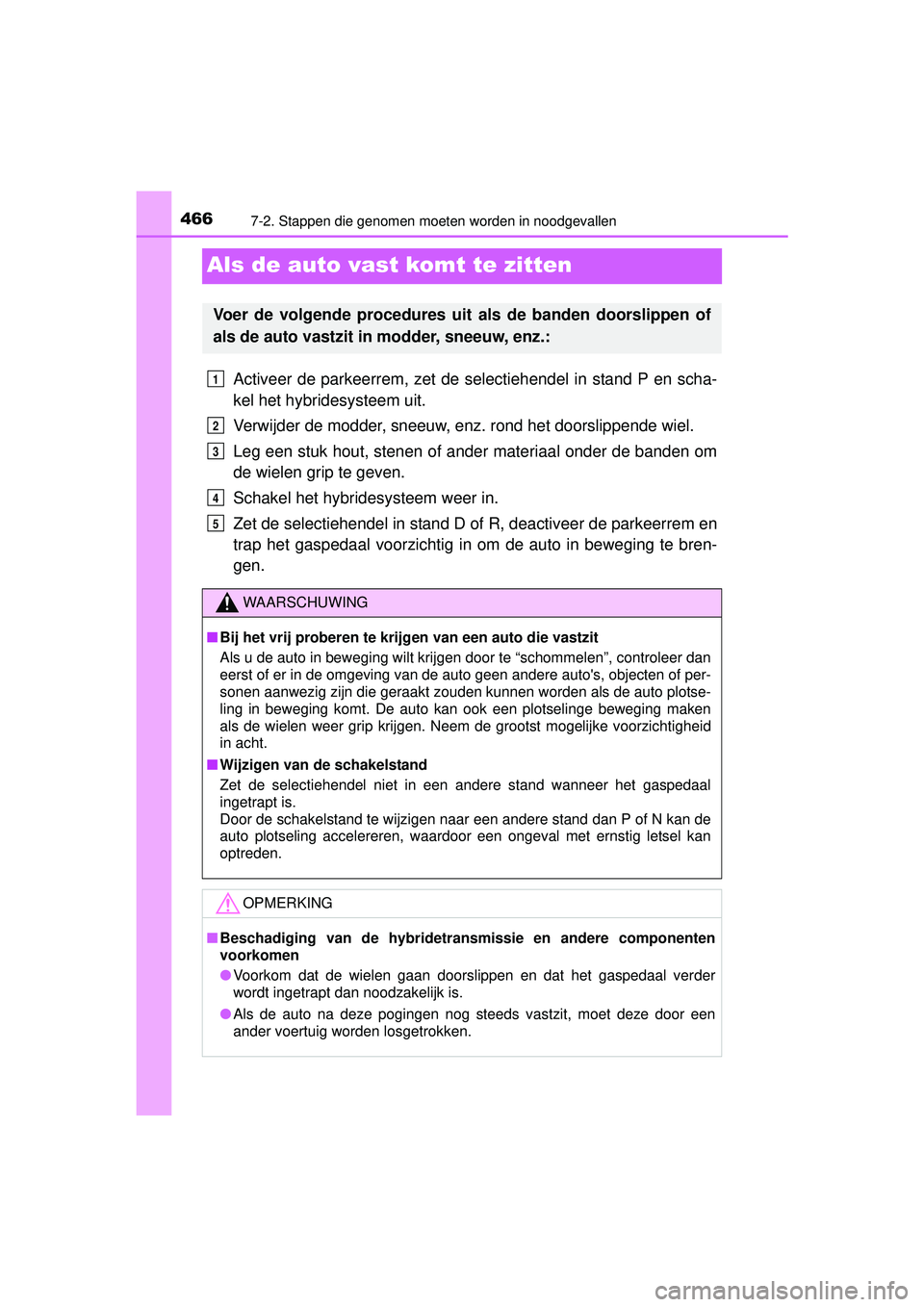

Als de auto vast komt te zitten
Activeer de parkeerrem, zet de selectiehendel in stand P en scha-
kel het hybridesysteem uit.
Verwijder de modder, sneeuw, enz. rond het doorslippende wiel.
Leg een stuk hout, stenen of ander materiaal onder de banden om
de wielen grip te geven.
Schakel het hybridesysteem weer in.
Zet de selectiehendel in stand D of R, deactiveer de parkeerrem en
trap het gaspedaal voorzichtig in om de auto in beweging te bren-
gen.
Voer de volgende procedures uit als de banden doorslippen of
als de auto vastzit in modder, sneeuw, enz.:
WAARSCHUWING
■ Bij het vrij proberen te krijgen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, controleer dan
eerst of er in de omgeving van de auto geen andere auto's, objecten of per-
sonen aanwezig zijn die geraakt zouden kunnen worden als de auto plotse-
ling in beweging komt. De auto kan ook een plotselinge beweging maken
als de wielen weer grip krijgen. Neem de grootst mogelijke voorzichtigheid
in acht.
■ Wijzigen van de schakelstand
Zet de selectiehendel niet in een andere stand wanneer het gaspedaal
ingetrapt is.
Door de schakelstand te wijzigen naar een andere stand dan P of N kan de
auto plotseling accelereren, waardoor een ongeval met ernstig letsel kan
optreden.
OPMERKING
■Beschadiging van de hybridetransmissie en andere componenten
voorkomen
● Voorkom dat de wielen gaan doorslippen en dat het gaspedaal verder
wordt ingetrapt dan noodzakelijk is.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
1
2
3
4
5
PRIUS +_OM_OM47B24E_(EE).book Page 466 Tuesday, May 3, 2016 2:22 PM

467

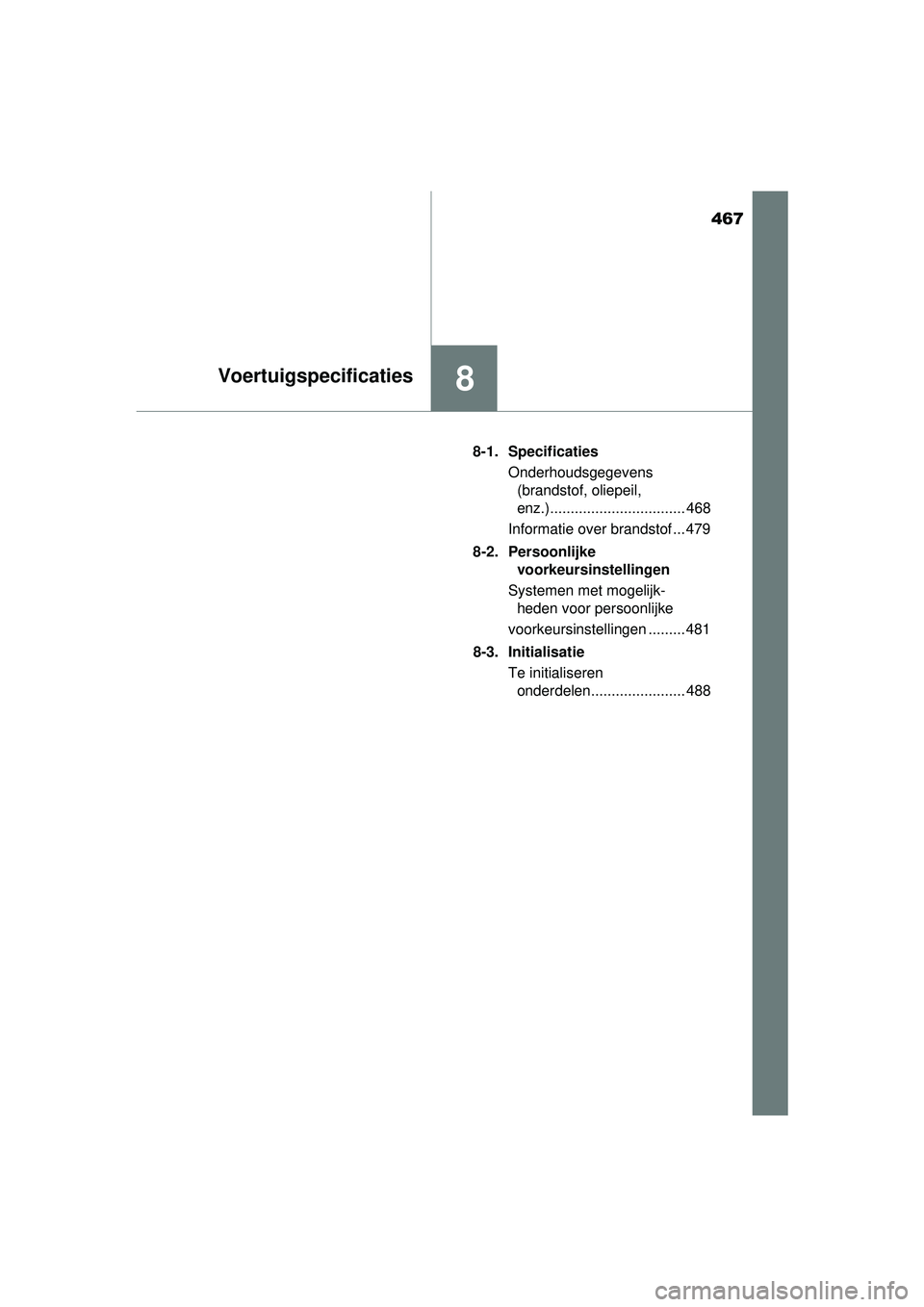

8Voertuigspecificaties
PRIUS +_OM_OM47B24E_(EE)8-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil,
enz.)................................. 468
Informatie over brandstof ... 479
8-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijk- heden voor persoonlijke
voorkeursinstellingen ......... 481
8-3. Initialisatie Te initialiseren onderdelen....................... 488
PRIUS +_OM_OM47B24E_(EE).book Page 467 Tuesday, May 3, 2016 2:22 PM

4688-1. Specificaties
PRIUS +_OM_OM47B24E_(EE)

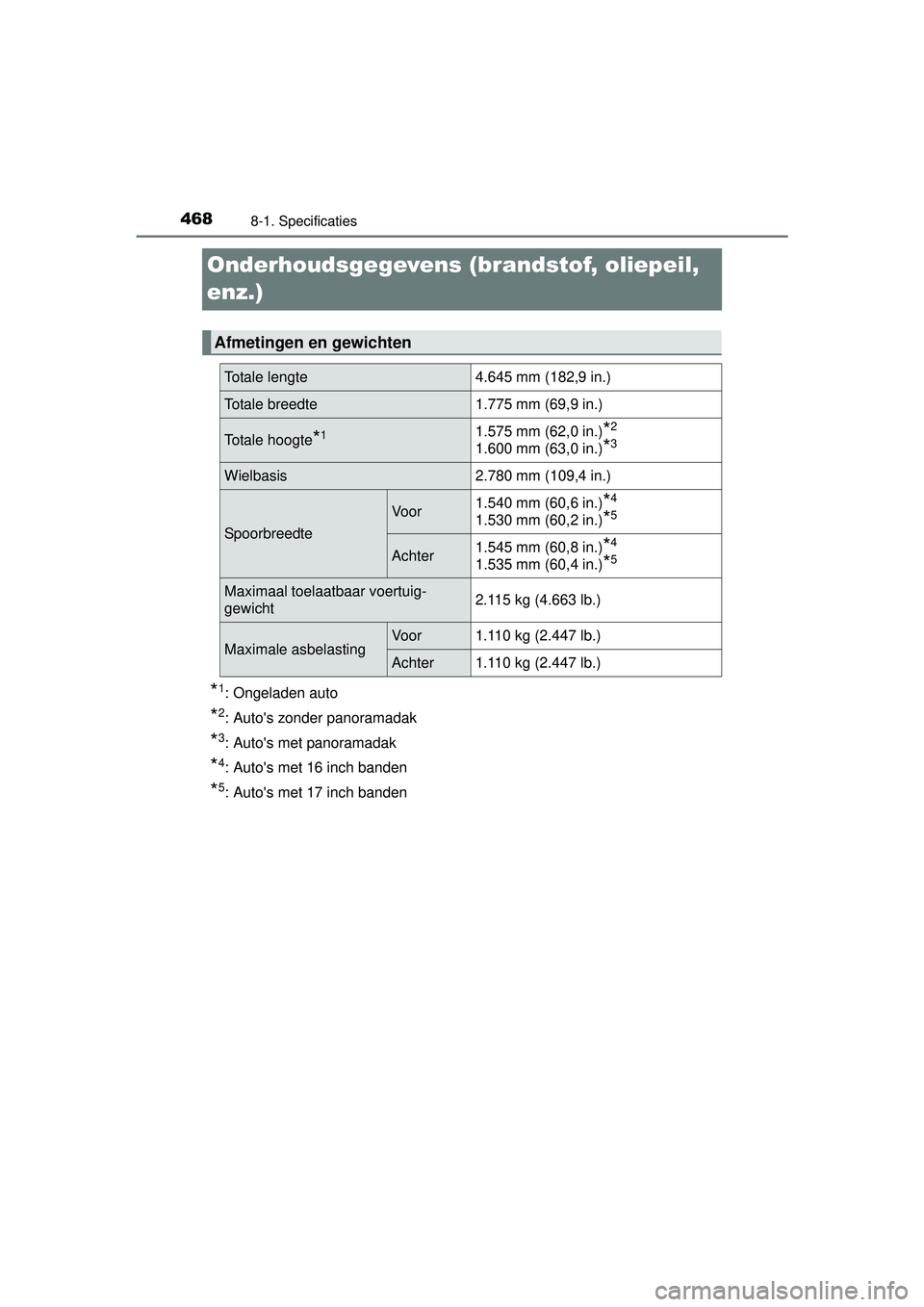

Onderhoudsgegevens (brandstof, oliepeil,
enz.)
*1: Ongeladen auto
*2: Auto's zonder panoramadak
*3: Auto's met panoramadak
*4: Auto's met 16 inch banden
*5: Auto's met 17 inch banden
Afmetingen en gewichten
Totale lengte4.645 mm (182,9 in.)
Totale breedte1.775 mm (69,9 in.)
Totale hoogte*11.575 mm (62,0 in.)*2
1.600 mm (63,0 in.)*3
Wielbasis2.780 mm (109,4 in.)
Spoorbreedte
Voor1.540 mm (60,6 in.)*4
1.530 mm (60,2 in.)*5
Achter1.545 mm (60,8 in.)*4
1.535 mm (60,4 in.)*5
Maximaal toelaatbaar voertuig-
gewicht2.115 kg (4.663 lb.)
Maximale asbelastingVoor1.110 kg (2.447 lb.)
Achter1.110 kg (2.447 lb.)
PRIUS +_OM_OM47B24E_(EE).book Page 468 Tuesday, May 3, 2016 2:22 PM

4698-1. Specificaties
PRIUS +_OM_OM47B24E_(EE)
8
Voertuigspecificaties

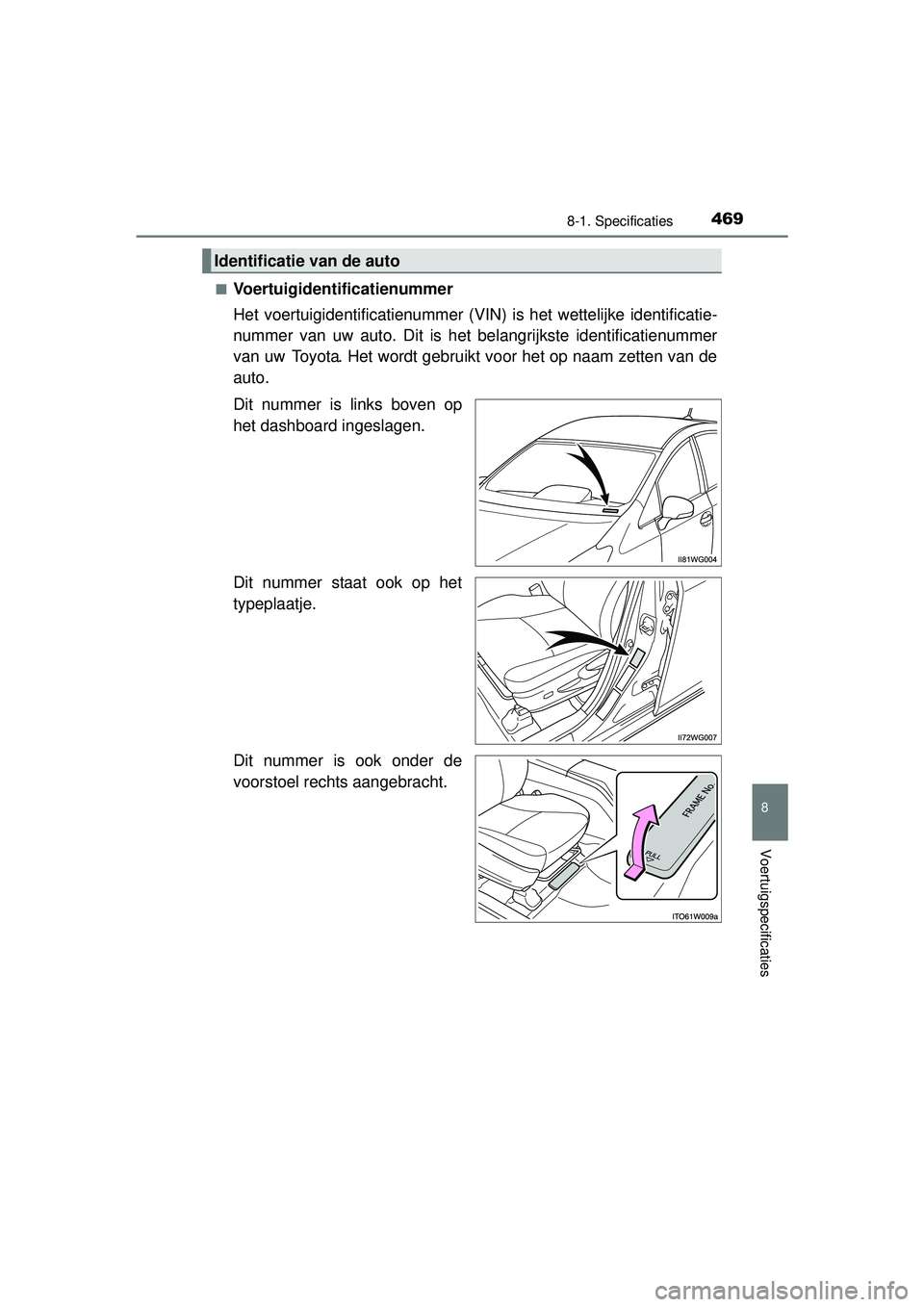

■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienummer
van uw Toyota. Het wordt gebruikt voor het op naam zetten van de
auto.
Dit nummer is links boven op
het dashboard ingeslagen.
Dit nummer staat ook op het
typeplaatje.
Dit nummer is ook onder de
voorstoel rechts aangebracht.
Identificatie van de auto
PRIUS +_OM_OM47B24E_(EE).book Page 469 Tuesday, May 3, 2016 2:22 PM

4708-1. Specificaties
PRIUS +_OM_OM47B24E_(EE)■

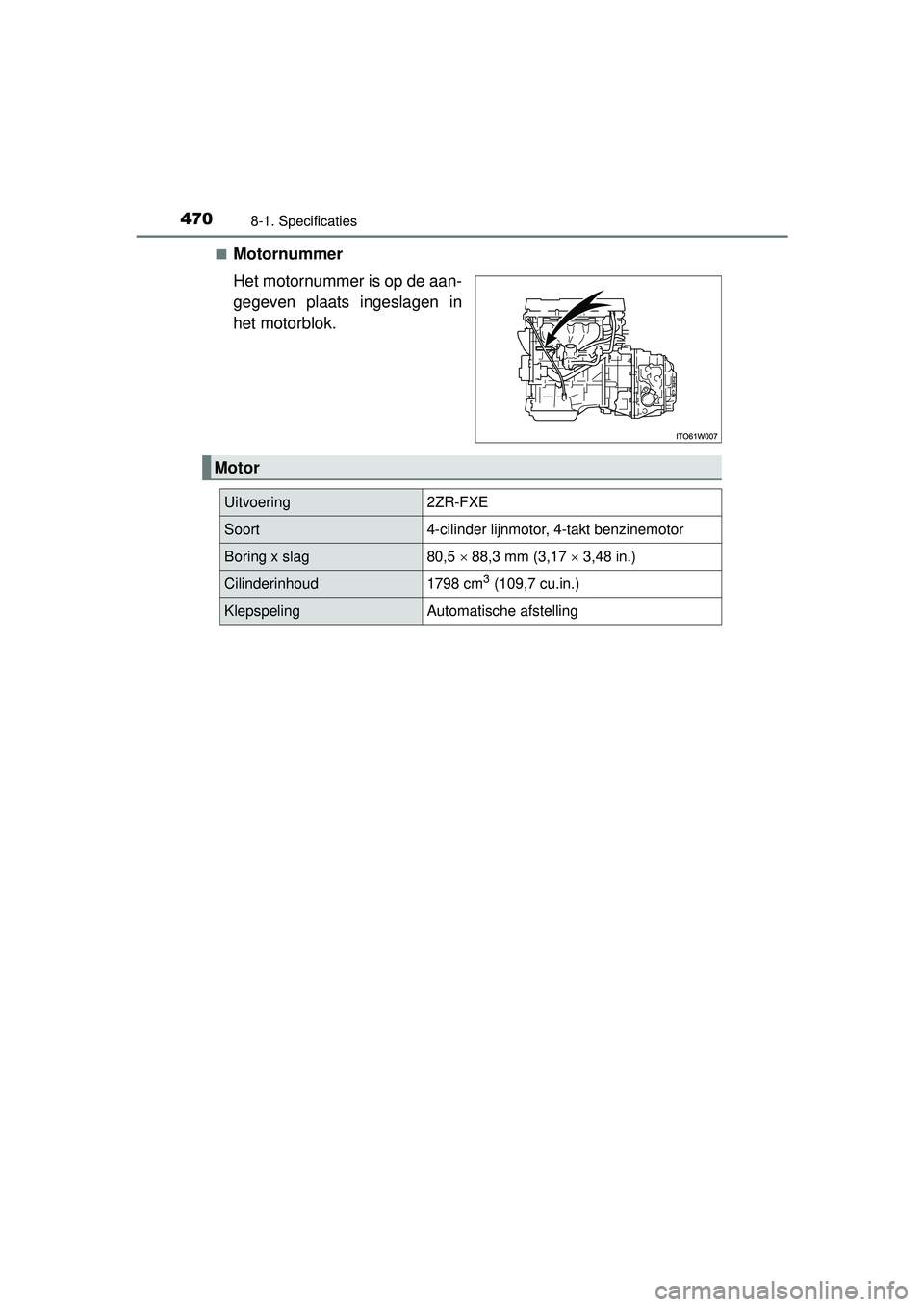

Motornummer
Het motornummer is op de aan-
gegeven plaats ingeslagen in
het motorblok.
Motor
Uitvoering2ZR-FXE
Soort4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag80,5 
88,3 mm (3,17  3,48 in.)
Cilinderinhoud1798 cm3 (109,7 cu.in.)
KlepspelingAutomatische afstelling
