TOYOTA PRIUS PLUS 2016 Upute Za Rukovanje (in Croatian)

3096-2. Održavanje
6
Održavanje i briga

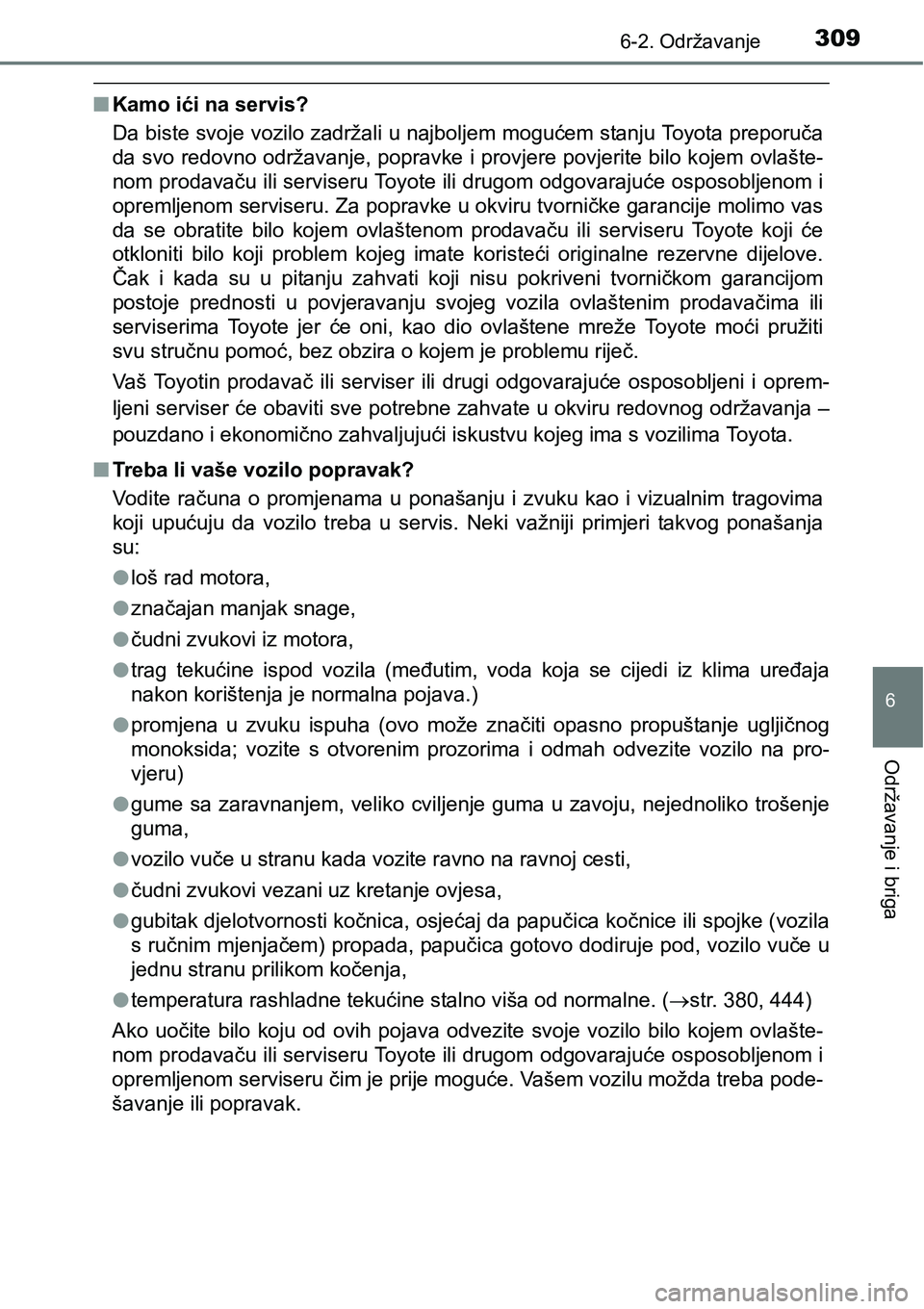

nKamo ići na servis?
Da biste svoje vozilo zadržali u najboljem mogućem stanju Toyota preporuča
da svo redovno održavanje, popravke i provjere povjerite bilo kojem ovlašte-
nom prodavaču ili serviseru Toyote ili drugom odgovarajuće osposobljenom i
opremljenom serviseru. Za popravke u okviru tvorničke garancije molimo vas
da se obratite bilo kojem ovlaštenom prodavaču ili serviseru Toyote koji će
otkloniti bilo koji problem kojeg imate koristeći originalne rezervne dijelove.
Čak i kada su u pitanju zahvati koji nisu pokriveni tvorničkom garancijom
postoje prednosti u povjeravanju svojeg vozila ovlaštenim prodavačima ili
serviserima Toyote jer će oni, kao dio ovlaštene mreže Toyote moći pružiti
<0056005900580003005600570055005800fe005100580003005300520050005200fc000f000300450048005d000300520045005d004c00550044000300520003004e0052004d004800500003004d004800030053005500520045004f004800500058000300
55004c004d004800fe0011[
Vaš Toyotin prodavač ili serviser ili drugi odgovarajuće osposobljeni i oprem-
ljeni serviser će obaviti sve potrebne zahvate u okviru redovnog održavanja –
pouzdano i ekonomično zahvaljujući iskustvu kojeg ima s vozilima Toyota.
nTreba li vaše vozilo popravak?
Vodite računa o promjenama u ponašanju i zvuku kao i vizualnim tragovima
koji upućuju da vozilo treba u servis. Neki važniji primjeri takvog ponašanja
su:
lloš rad motora,
lznačajan manjak snage,
lčudni zvukovi iz motora,
ltrag tekućine ispod vozila (međutim, voda koja se cijedi iz klima uređaja
nakon korištenja je normalna pojava.)
lpromjena u zvuku ispuha (ovo može značiti opasno propuštanje ugljičnog
monoksida; vozite s otvorenim prozorima i odmah odvezite vozilo na pro-
vjeru)
lgume sa zaravnanjem, veliko cviljenje guma u zavoju, nejednoliko trošenje
guma,
lvozilo vuče u stranu kada vozite ravno na ravnoj cesti,
lčudni zvukovi vezani uz kretanje ovjesa,
lgubitak djelotvornosti kočnica, osjećaj da papučica kočnice ili spojke (vozila
s ručnim mjenjačem) propada, papučica gotovo dodiruje pod, vozilo vuče u
jednu stranu prilikom kočenja,
ltemperatura rashladne tekućine stalno viša od normalne. (str. 380, 444)
Ako uočite bilo koju od ovih pojava odvezite svoje vozilo bilo kojem ovlašte-
nom prodavaču ili serviseru Toyote ili drugom odgovarajuće osposobljenom i
opremljenom serviseru čim je prije moguće. Vašem vozilu možda treba pode-
šavanje ili popravak.

3106-2. Održavanje

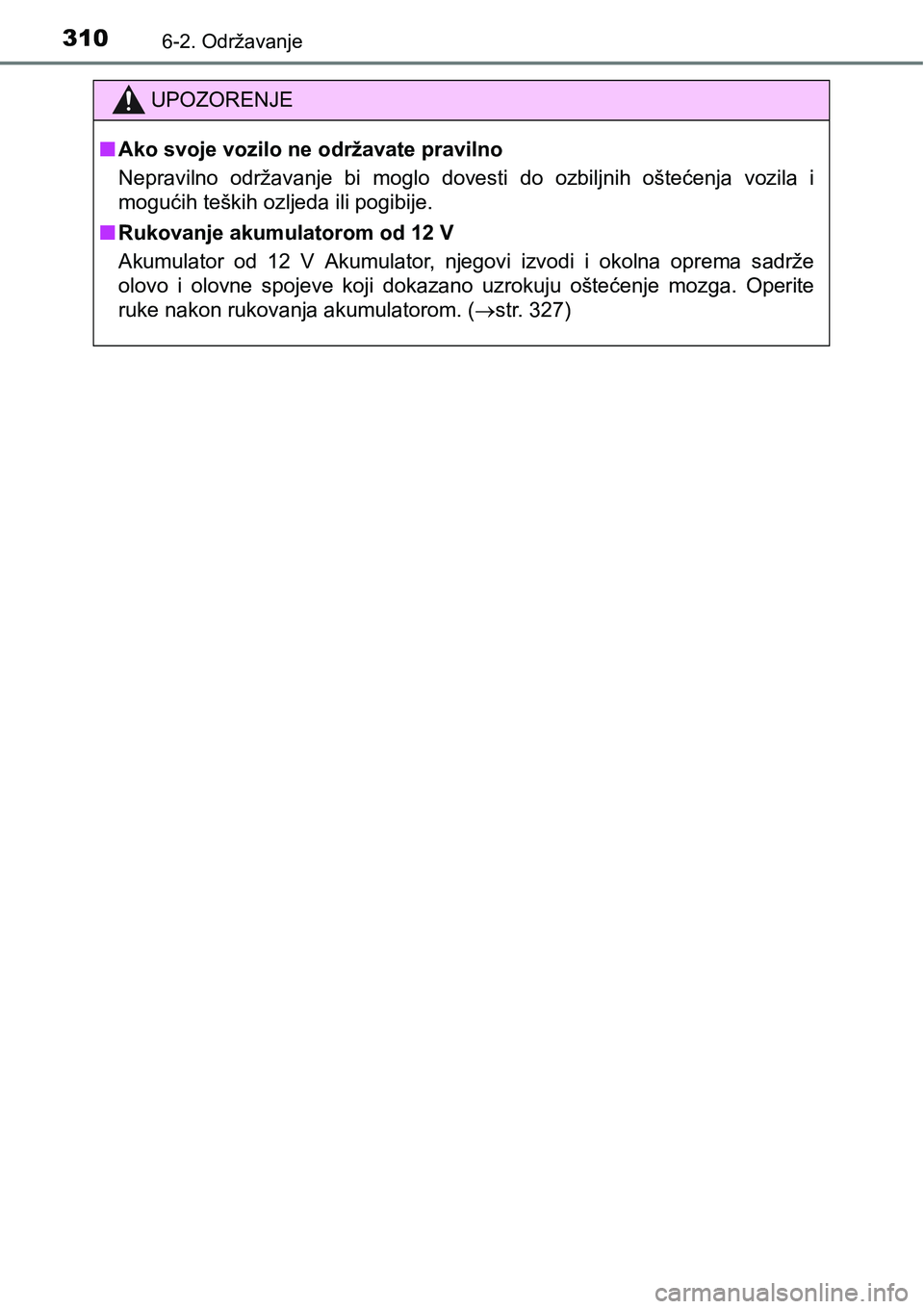

UPOZORENJE
nAko svoje vozilo ne održavate pravilno
Nepravilno održavanje bi moglo dovesti do ozbiljnih oštećenja vozila i
mogućih teških ozljeda ili pogibije.
nRukovanje akumulatorom od 12 V
Akumulator od 12 V Akumulator, njegovi izvodi i okolna oprema sadrže
olovo i olovne spojeve koji dokazano uzrokuju oštećenje mozga. Operite
ruke nakon rukovanja akumulatorom. (str. 327)

3116-3. Samostalno održavanje
6
Održavanje i briga

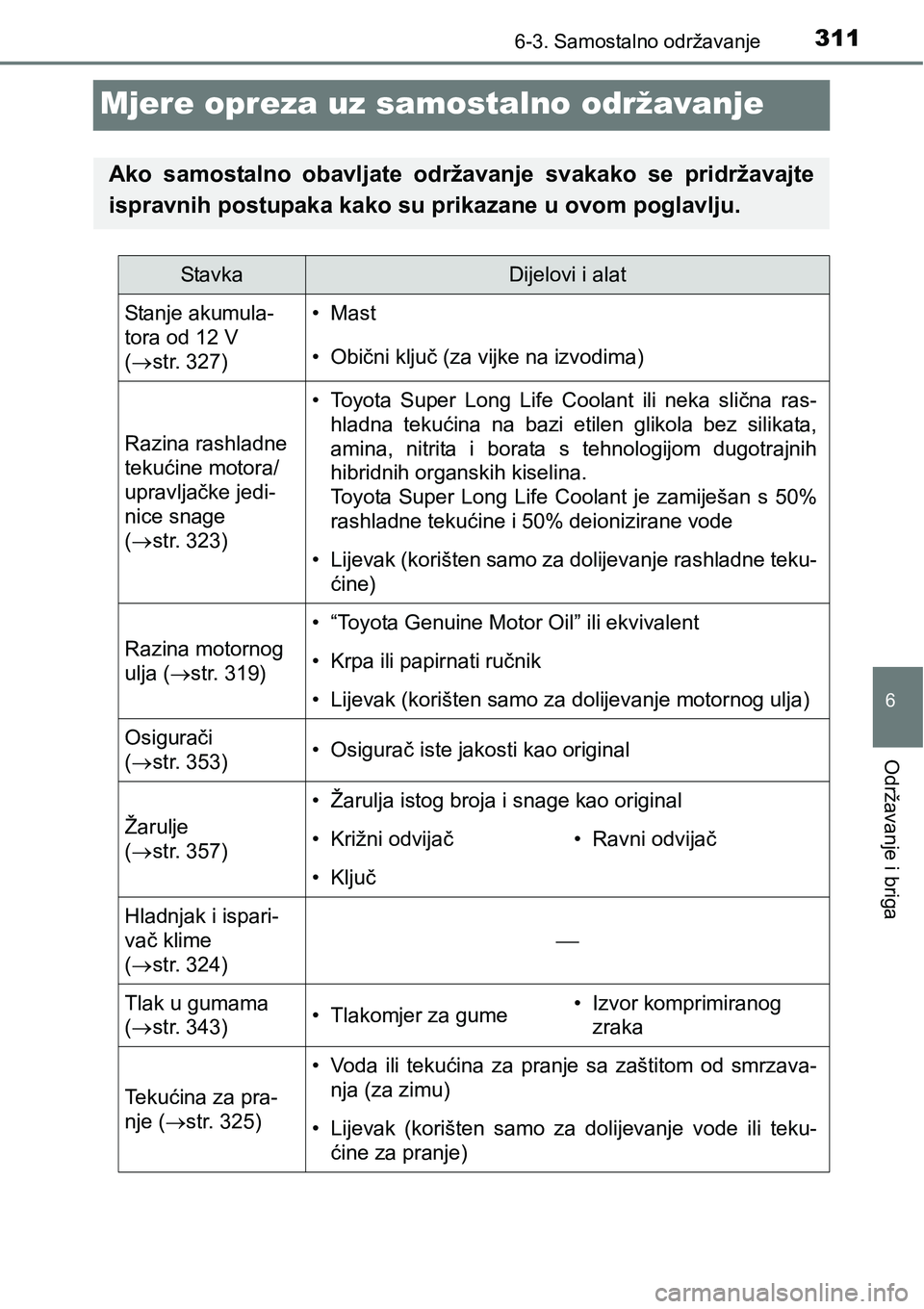

Mjere opreza uz samostalno održavanje
Ako samostalno obavljate održavanje svakako se pridržavajte
ispravnih postupaka kako su prikazane u ovom poglavlju.
StavkaDijelovi i alat
Stanje akumula-
tora od 12 V
(str. 327)•Mast
• Obični ključ (za vijke na izvodima)
Razina rashladne
tekućine motora/
upravljačke jedi-
nice snage
(str. 323)• Toyota Super Long Life Coolant ili neka slična ras-
hladna tekućina na bazi etilen glikola bez silikata,
amina, nitrita i borata s tehnologijom dugotrajnih
hibridnih organskih kiselina.
Toyota Super Long Life Coolant je zamiješan s 50%
rashladne tekućine i 50% deionizirane vode
• Lijevak (korišten samo za dolijevanje rashladne teku-
ćine)
Razina motornog
ulja (str. 319)
• “Toyota Genuine Motor Oil” ili ekvivalent
• Krpa ili papirnati ručnik
• Lijevak (korišten samo za dolijevanje motornog ulja)
Osigurači
(str. 353)• Osigurač iste jakosti kao original
Žarulje
(str. 357)
• Žarulja istog broja i snage kao original
• Križni odvijač• Ravni odvijač
•Ključ
Hladnjak i ispari-
vač klime
(str. 324)

Tlak u gumama
(str. 343)• Tlakomjer za gume• Izvor komprimiranog
zraka
Tekućina za pra-
nje (str. 325)
• Voda ili tekućina za pranje sa zaštitom od smrzava-
nja (za zimu)
• Lijevak (korišten samo za dolijevanje vode ili teku-
ćine za pranje)

3126-3. Samostalno održavanje

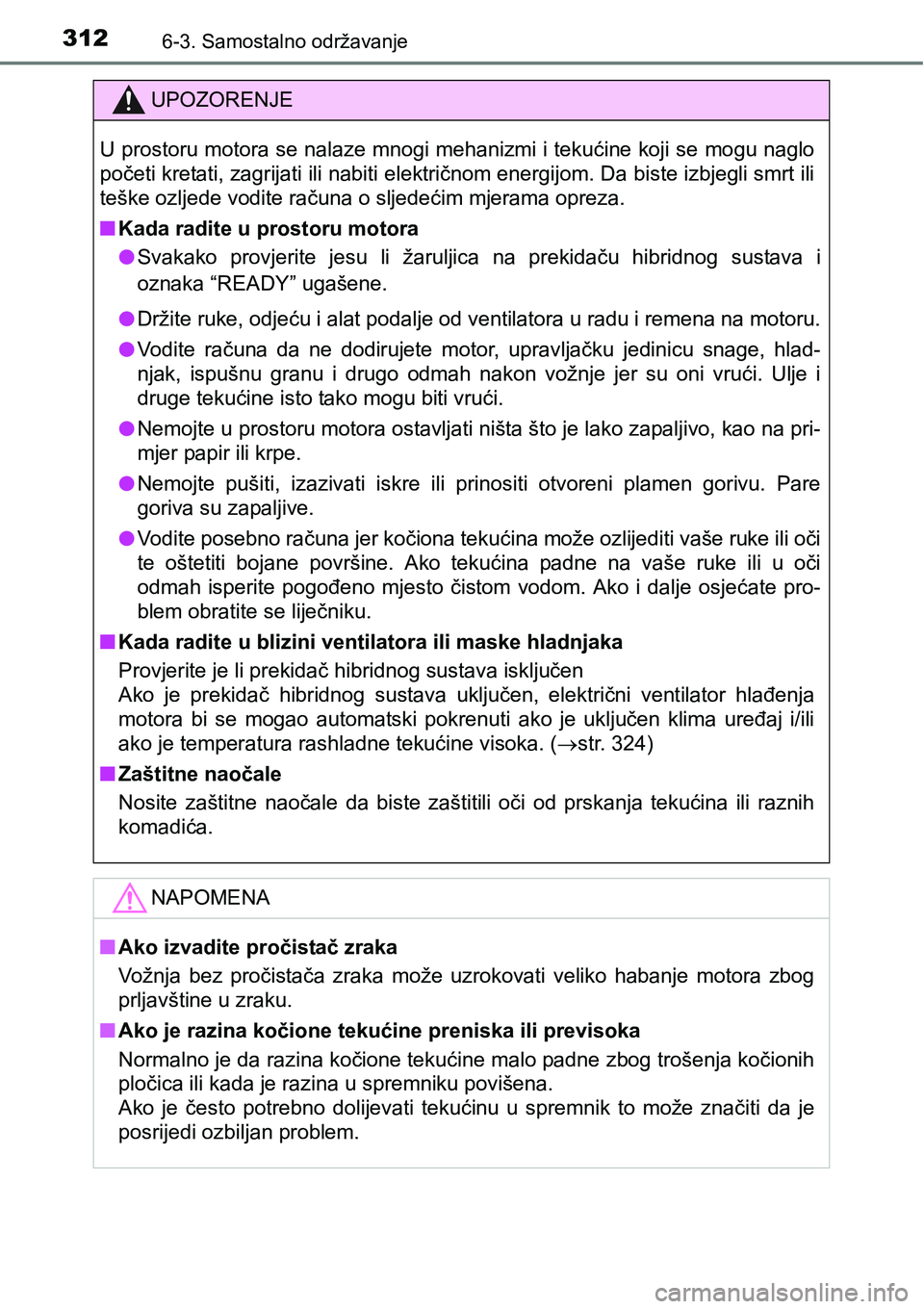

UPOZORENJE
U prostoru motora se nalaze mnogi mehanizmi i tekućine koji se mogu naglo
početi kretati, zagrijati ili nabiti električnom energijom. Da biste izbjegli smrt ili
teške ozljede vodite računa o sljedećim mjerama opreza.
nKada radite u prostoru motora
lSvakako provjerite jesu li žaruljica na prekidaču hibridnog sustava i
oznaka “READY” ugašene.
lDržite ruke, odjeću i alat podalje od ventilatora u radu i remena na motoru.
lVodite računa da ne dodirujete motor, upravljačku jedinicu snage, hlad-
njak, ispušnu granu i drugo odmah nakon vožnje jer su oni vrući. Ulje i
druge tekućine isto tako mogu biti vrući.
lNemojte u prostoru motora ostavljati ništa što je lako zapaljivo, kao na pri-
mjer papir ili krpe.
lNemojte pušiti, izazivati iskre ili prinositi otvoreni plamen gorivu. Pare
goriva su zapaljive.
lVodite posebno računa jer kočiona tekućina može ozlijediti vaše ruke ili oči
te oštetiti bojane površine. Ako tekućina padne na vaše ruke ili u oči
odmah isperite pogođeno mjesto čistom vodom. Ako i dalje osjećate pro-
blem obratite se liječniku.
n<002e0044004700440003005500440047004c005700480003005800030045004f004c005d004c0051004c00030059004800510057004c004f004400570052005500440003004c004f004c0003005000440056004e00480003004b004f004400470051004d00
44004e0044>
Provjerite je li prekidač hibridnog sustava isključen
Ako je prekidač hibridnog sustava uključen, električni ventilator hlađenja
motora bi se mogao automatski pokrenuti ako je uključen klima uređaj i/ili
ako je temperatura rashladne tekućine visoka. (str. 324)
nZaštitne naočale
Nosite zaštitne naočale da biste zaštitili oči od prskanja tekućina ili raznih
komadića.
NAPOMENA
nAko izvadite pročistač zraka
Vožnja bez pročistača zraka može uzrokovati veliko habanje motora zbog
prljavštine u zraku.
nAko je razina kočione tekućine preniska ili previsoka
Normalno je da razina kočione tekućine malo padne zbog trošenja kočionih
pločica ili kada je razina u spremniku povišena.
Ako je često potrebno dolijevati tekućinu u spremnik to može značiti da je
posrijedi ozbiljan problem.

3136-3. Samostalno održavanje
6
Održavanje i briga

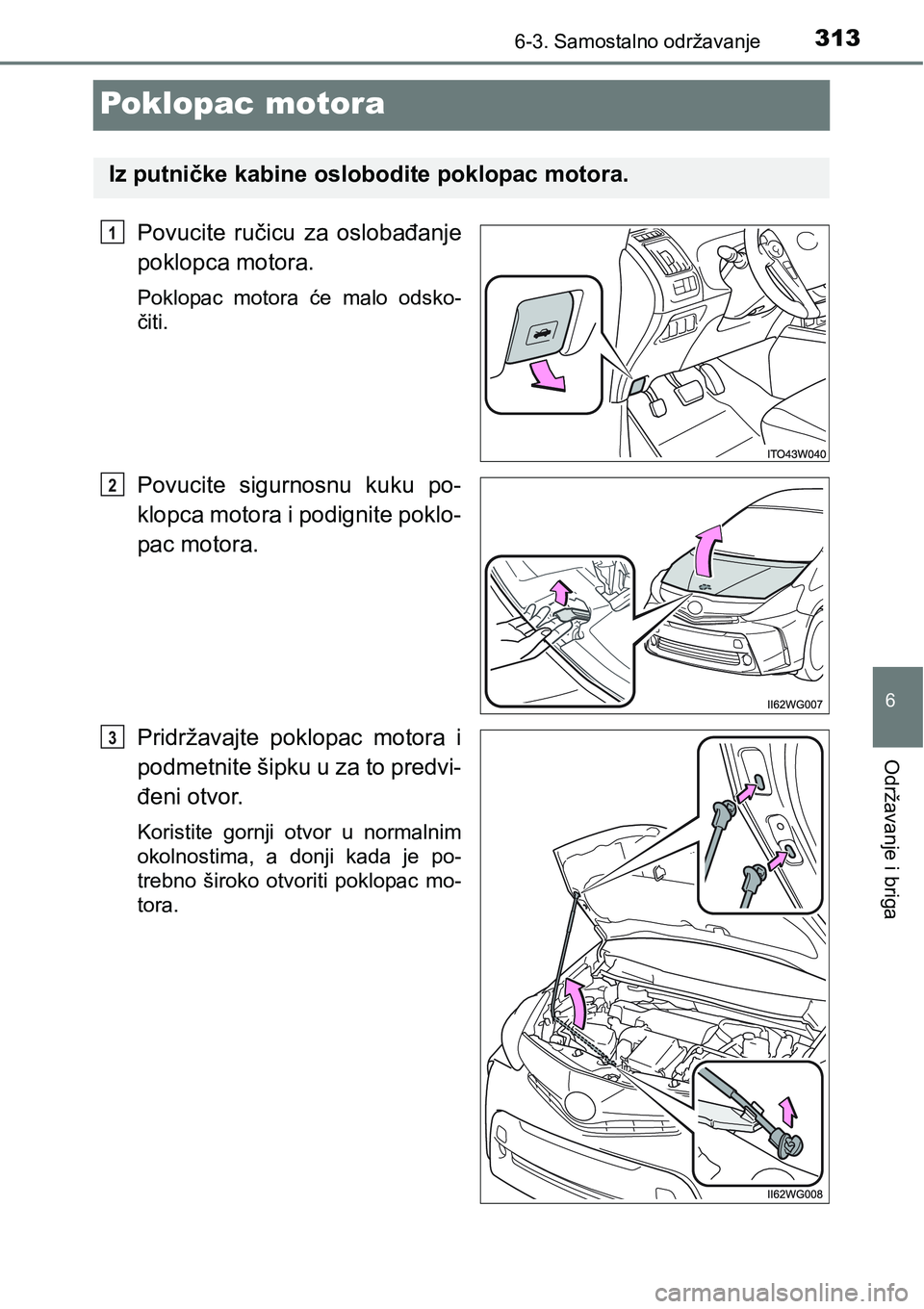

Poklopac motora
Povucite ručicu za oslobađanje
poklopca motora.
Poklopac motora će malo odsko-
čiti.
Povucite sigurnosnu kuku po-
klopca motora i podignite poklo-
pac motora.
Pridržavajte poklopac motora i
podmetnite šipku u za to predvi-
đeni otvor.
Koristite gornji otvor u normalnim
okolnostima, a donji kada je po-
trebno široko otvoriti poklopac mo-
tora.
Iz putničke kabine oslobodite poklopac motora.
1
2
3

3146-3. Samostalno održavanje

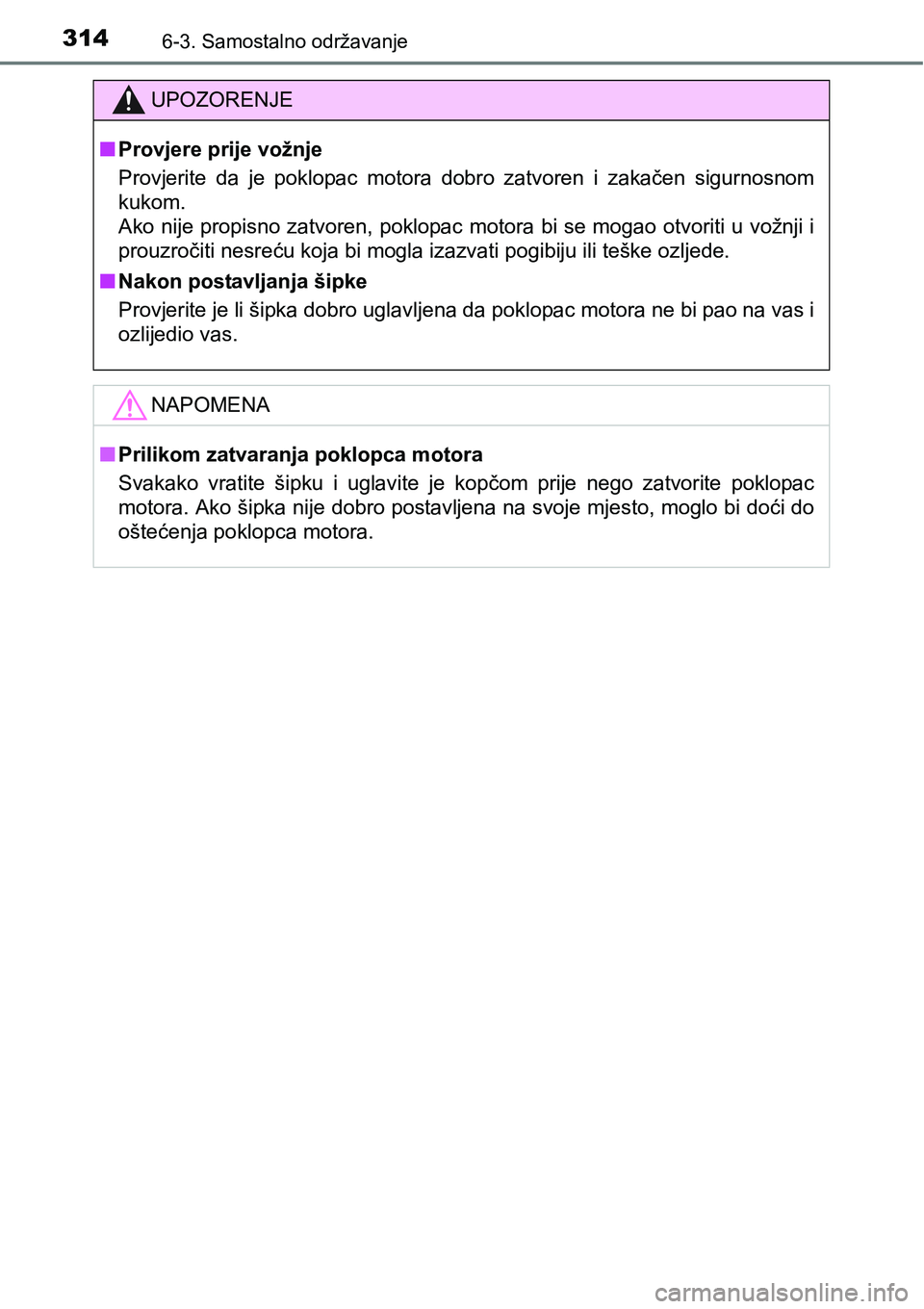

UPOZORENJE
nProvjere prije vožnje
Provjerite da je poklopac motora dobro zatvoren i zakačen sigurnosnom
kukom.
Ako nije propisno zatvoren, poklopac motora bi se mogao otvoriti u vožnji i
prouzročiti nesreću koja bi mogla izazvati pogibiju ili teške ozljede.
nNakon postavljanja šipke
Provjerite je li šipka dobro uglavljena da poklopac motora ne bi pao na vas i
ozlijedio vas.
NAPOMENA
nPrilikom zatvaranja poklopca motora
Svakako vratite šipku i uglavite je kopčom prije nego zatvorite poklopac
motora. Ako šipka nije dobro postavljena na svoje mjesto, moglo bi doći do
oštećenja poklopca motora.

3156-3. Samostalno održavanje
6
Održavanje i briga

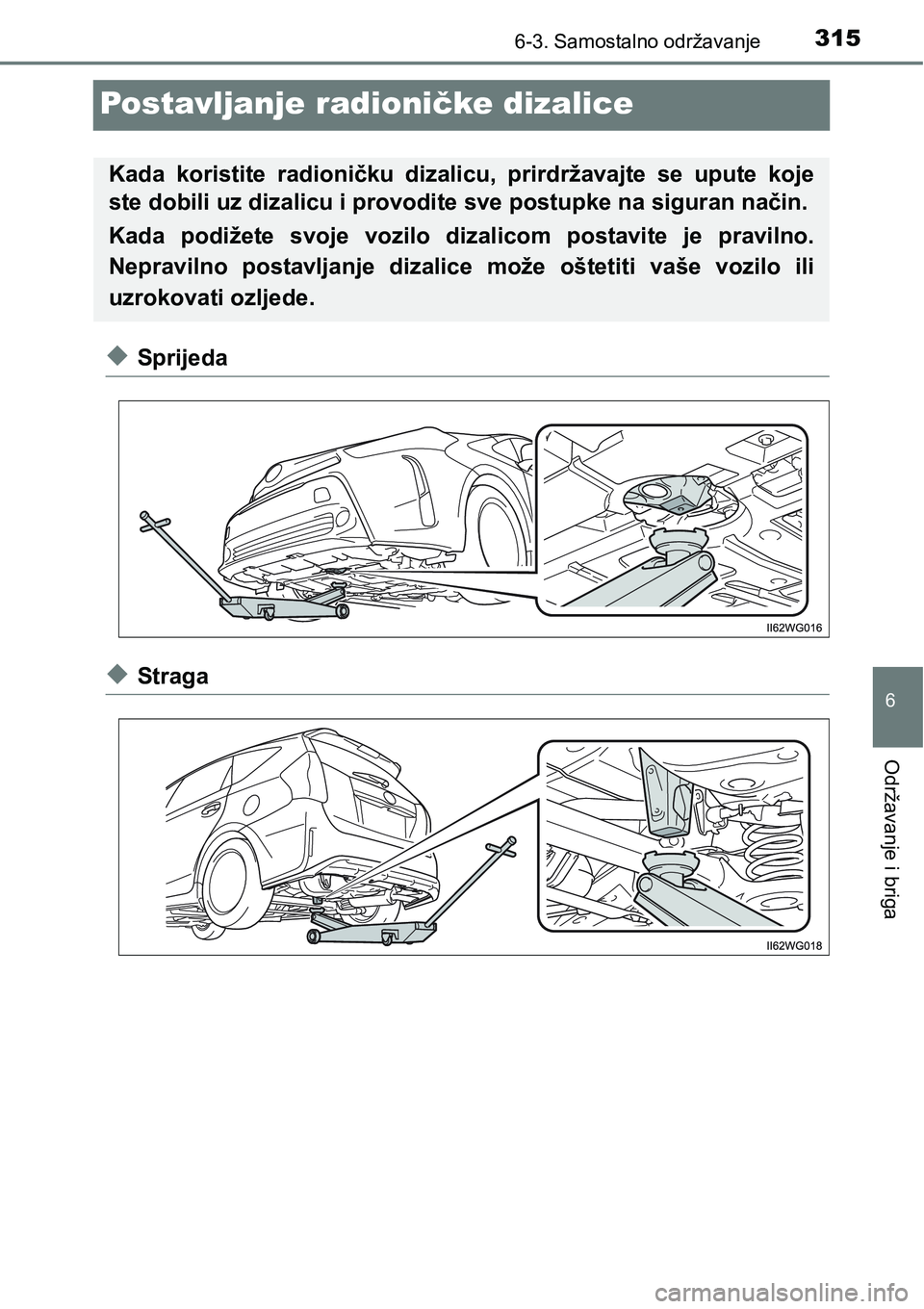

Postavljanje radioničke dizalice
uSprijeda
uStraga
Kada koristite radioničku dizalicu, prirdržavajte se upute koje
ste dobili uz dizalicu i provodite sve postupke na siguran način.
Kada podižete svoje vozilo dizalicom postavite je pravilno.
Nepravilno postavljanje dizalice može oštetiti vaše vozilo ili
uzrokovati ozljede.

3166-3. Samostalno održavanje
UPOZORENJE

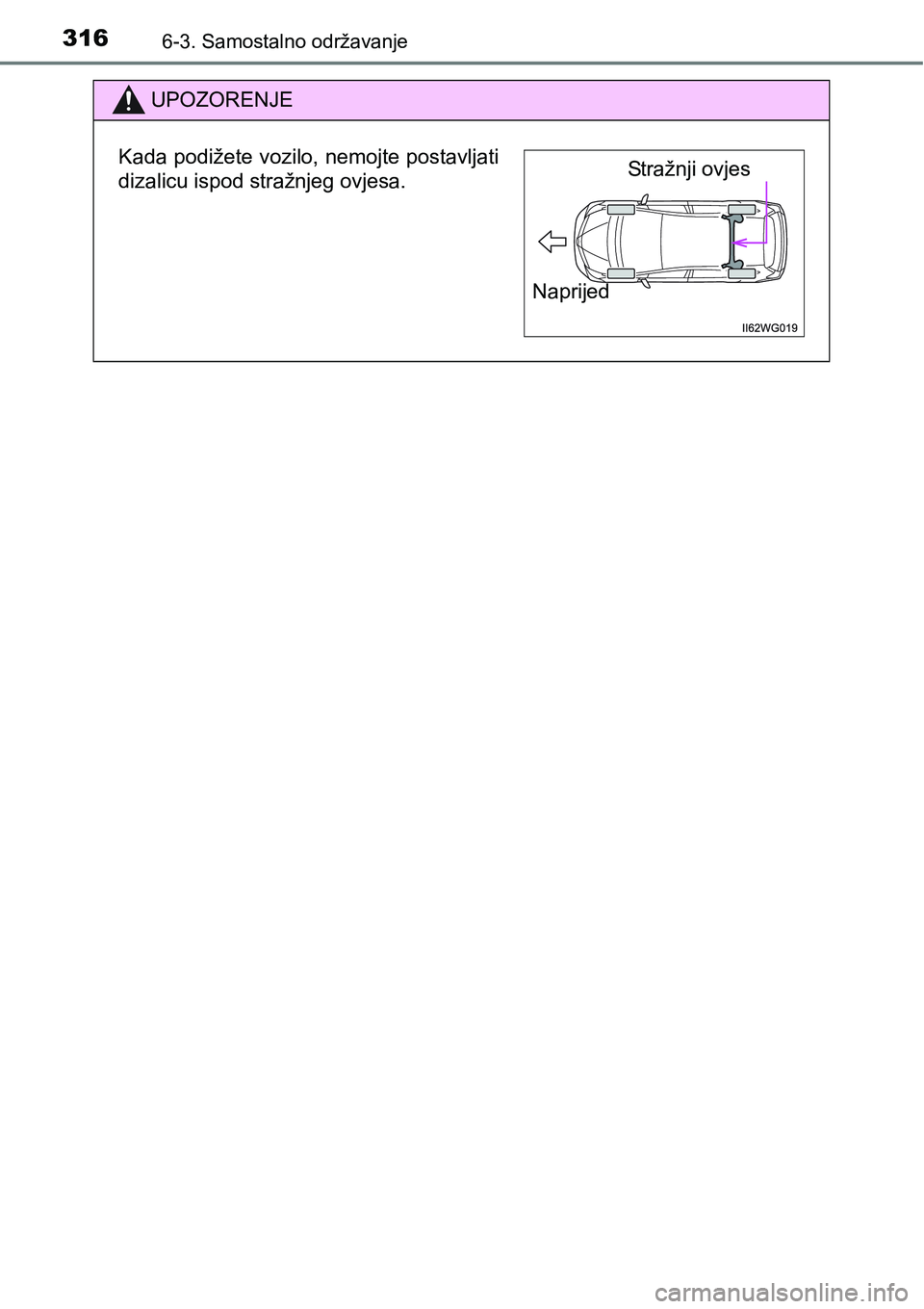

Kada podižete vozilo, nemojte postavljati
dizalicu ispod stražnjeg ovjesa.Stražnji ovjes
Naprijed

3176-3. Samostalno održavanje
6
Održavanje i briga

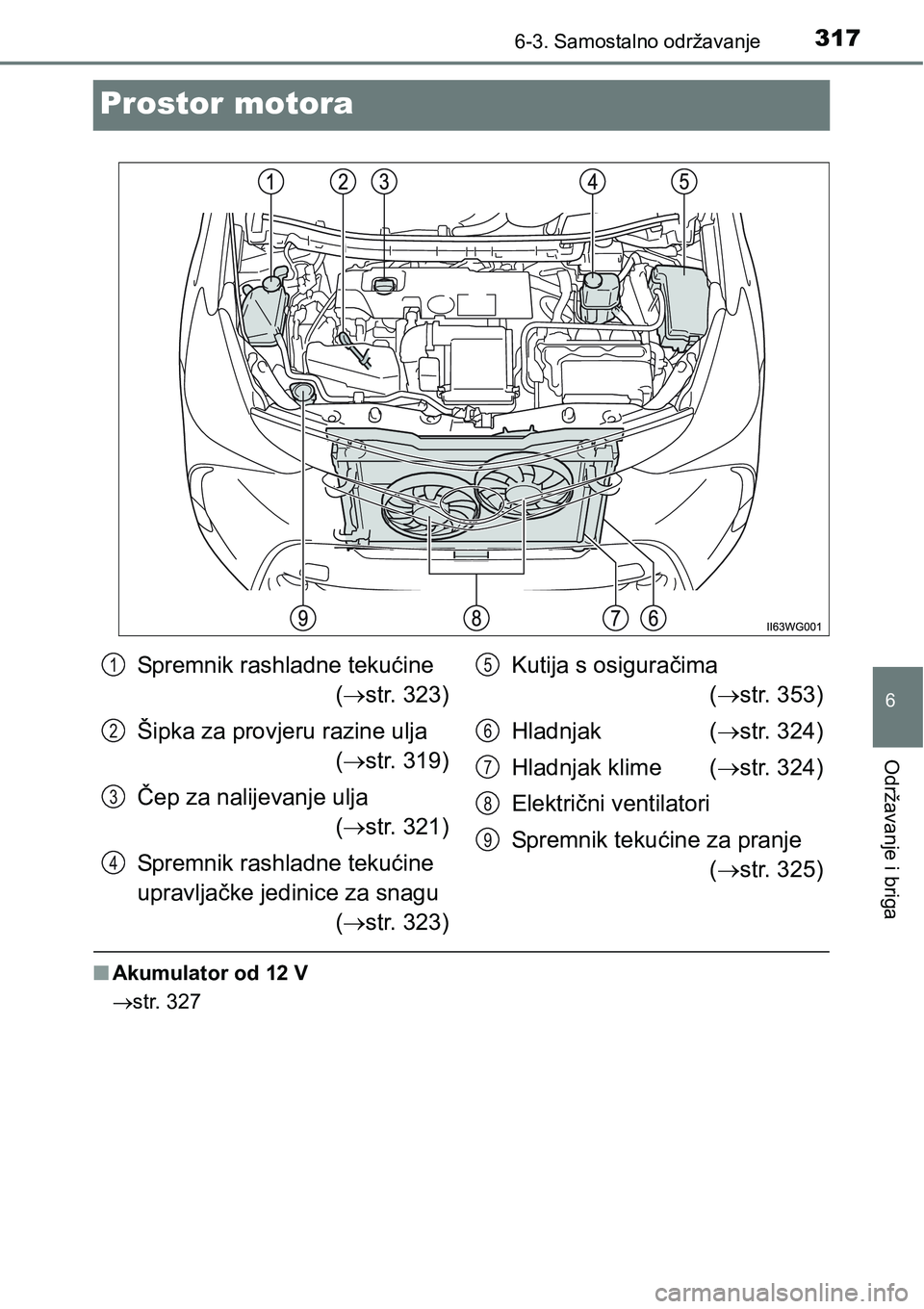

Prostor motora
nAkumulator od 12 V
str. 327
Spremnik rashladne tekućine
(str. 323)
Šipka za provjeru razine ulja
(str. 319)
Čep za nalijevanje ulja
(str. 321)
Spremnik rashladne tekućine
upravljačke jedinice za snagu
(str. 323)Kutija s osiguračima
(str. 353)
Hladnjak (str. 324)
Hladnjak klime (str. 324)
Električni ventilatori
Spremnik tekućine za pranje
(str. 325)1
2
3
4
5
6
7
8
9

3186-3. Samostalno održavanje

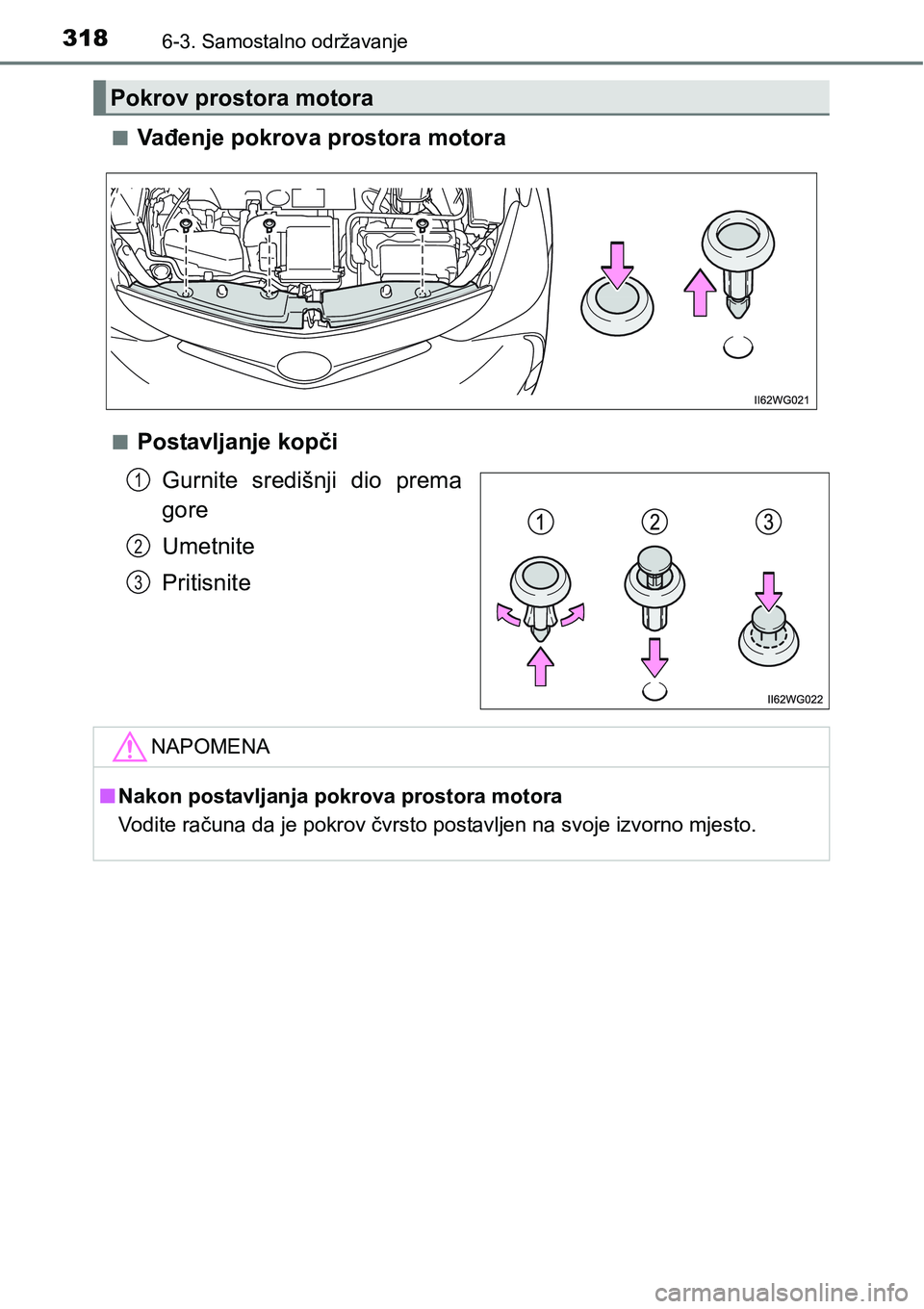

nVađenje pokrova prostora motora
nPostavljanje kopči
Gurnite središnji dio prema
gore
Umetnite
Pritisnite
Pokrov prostora motora
1
2
3
NAPOMENA
nNakon postavljanja pokrova prostora motora
Vodite računa da je pokrov čvrsto postavljen na svoje izvorno mjesto.
